Теплица "Кормилица Крабовая-3"

ВНИМАНИЕ!

Во избежание повреждения полимерного покрытия НЕ РЕКОМЕНДУЕТСЯ хранить теплицу в заводской упаковке в неотапливаемом помещении.

Адрес завода-изготовителя:

630108 г. Новосибирск, ул. Станционная д. 38.

www.metsrv.ru

Тел. 341-17-97, 201-86-86.

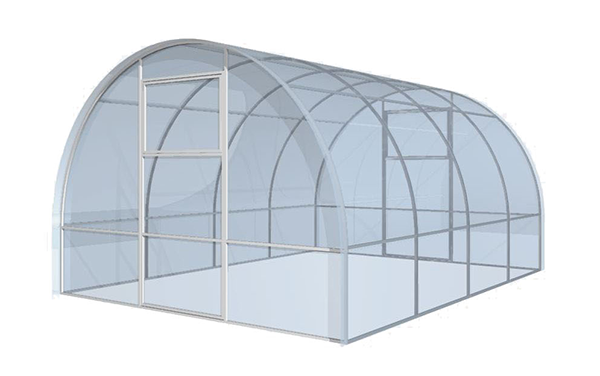

Теплица

«Крабовая-3»

с покрытием из сотового поликарбоната

ООО Завод «МЕТАЛЛ-СЕРВИС»»

Новосибирск 2013 г.

1. Основные характеристики

Арочные теплицы под поликарбонат «Крабовая» разработаны специально для условий сибирского региона, каркас из стальной профильной трубы 20х20х1,5 мм отвечает важнейшим эксплуатационным показателям.

Теплица:

• очень надёжна, выдерживает снеговые и ветровые нагрузки.
• долговечна – стальная труба с белым полимерным покрытием;
• удобна в эксплуатации – в торцах теплицы есть дверь и форточка для проветривания;
• эстетична – белые ровные дуги, современное покрытие.

Высота теплицы составляет 2,1 м, ширина 3,0 м (±2см), в стандартной комплектации предусмотрена длина 4,0 м (±4см), так же в продаже есть 2-х метровые вставки для удлинения конструкции.

Для увеличения срока службы теплицу следует устанавливать на фундамент из малотеплопроводных материалов – бруса, пенобетона, опилкобетона, керамзитобетона и т.п. Заглублять подошву фундамента относительно поверхности земли нужно примерно на 0,5 м. Такие требования к фундаменту обусловлены тем, что грунт обладает высокой теплопроводностью и весной, когда земля в теплице прогревается гораздо быстрее, чем на улице, происходит теплообмен под стенкой теплицы – крона растений оказывается в тепле, а корни остывают, что крайне неблагоприятно для огородных культур.

Не подвергайте полимерное покрытие каркаса теплицы и поликарбонат воздействию агрессивных жидкостей (кислот, щелочей и т.п.), так как это может привести к преждевременной коррозии металла. Не является дефектом нарушение целостности окраски и невольные участки коррозии на каркасе и металлических элементах теплицы, причиной их возникновения, является высокая влажность внутри теплицы (более 90%).

Зимой необходимо обеспечивать своевременную очистку снега с теплицы.

2. Инструкция по сборке

2.1 Сборка каркаса

• Инструменты, необходимые для сборки: киянка, гаечные ключи на 10 мм, шуруповёрт, острый нож.
• При монтаже болтовых соединений под гайку прокладываются шайбы.

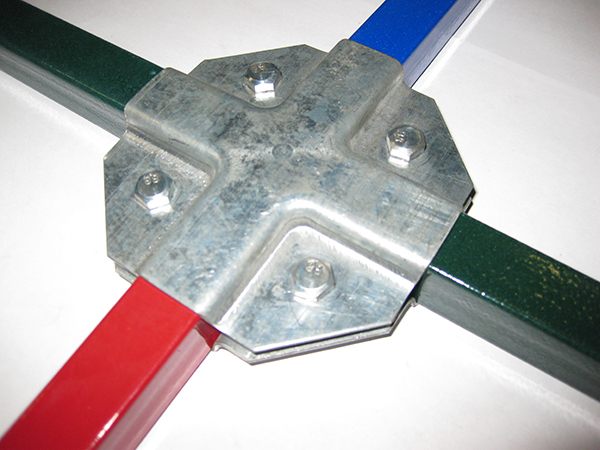

• Собрать крестовые(Фото1) и торцевые крабы(Фото2-кроме 10шт. которые крепятся на трубе при сборке торцов) не затягивая крепеж.

На раму двери 1 установить верхнюю торцевую дугу 2 и торцевые распорки 8, закрепить болтами. К элементам2 и 8 присоединить торцевые стойки 3 и 4.

Рис. 1 - Торец

• На торце закрепить при помощи торцевых крабов промежуточные распорки 7.
• Установить на распорки 7 промежуточные дуги 5 стойки 6, через крабовые узлы 9,10 скрепить болтами. Установить каркас теплицы в вертикальное положение.
• Через продольные распорки 7 и крабы 9, 10 последовательно соединить все оставшиеся дуги и второй торец.

Затянуть все болтовые соединения.

Рис. 2 - Каркас

1. дверной проём*;
2. верхняя торцевая дуга;
3. левая торцевая стойка;
4. правая торцевая стойка;
5. верхняя промежуточная дуга;
6. нижняя промежуточная стойка;
7. промежуточная распорка;
8. торцевая распорка.
9. краб торцевой
10. краб крестовой
11. угловая промежуточная распорка;

2.2 Монтаж поликарбоната

Панели из сотового поликарбоната устанавливаются таким образом, чтобы поверхность с защитой от ультрафиолетового излучения всегда находилась с наружной стороны. Обозначение находится на упаковочной пленке. До момента монтажа листы должны храниться
в заводской упаковке, защищенной от попадания прямых солнечных лучей. Разрез материала осуществляется специальным строительным ножом. Во время резания листа защитная пленка должна быть нетронутой, препятствуя образованию царапин. Крепить поликарбонат следует на саморезы с шайбами. Нужно иметь в виду, что каналы поликарбоната необходимо ориентировать в вертикальном направлении.

Для покрытия торцов теплицы:

Разрезать лист поликарбоната пополам (поперёк каналов), половинки совместить с торцами теплицы и закрепить при помощи саморезов. Лишний материал обрезать ножом по кромке каркаса, прорезать по контуру дверь и форточку.

После монтажа поликарбоната установить задвижки и ручки в соответствующие отверстия.

Двумя или тремя листами (в зависимости от длины теплицы) поликарбоната накройте верх теплицы, причем листы должны располагаться таким образом, чтобы изгиб был произведен исключительно вдоль линии каналов. Сначала крепятся крайние панели, затем средние. Крайние панели установите таким образом, чтобы они выходили за крайние дуги не менее чем на 5 см .

Выровняйте их и закрепите по нижнему краю.

3. Комплектация

*Поставляется в двух вариантах:

1.1 два дверных блока с дверями и форточками;

1.2 один дверной блок только с дверью, второй только с форточкой.

** Поставляется 4 комплекта для двух дверей и двух форточек либо 2 комплекта для двери и форточки.

4. Гарантии производителя.

Гарантия завода-изготовителя на элементы каркаса теплицы 1 год.

На полимерное покрытие гарантия не распространяется.

На последствия воздействия обстоятельств непреодолимой силы гарантия не распространяется.
