Эргономичный и термостабильный паяльник JCD 908S с заявленной мощностью 80 Вт. Паяльник оснащен регулировкой температуры в диапазоне от 180⁰С до 500⁰С. В обзоре осмотрим комплектацию паяльника, проведем тесты, а также проверим его соответствие на заявленные производителем технические характеристики.

Купить паяльник JCD 908S можно Здесь или Здесь

Цена на момент публикации: $10.21

Больше интересных товаров с Aliexpress вы найдете в моем телеграм-канале

Содержание

• Технические характеристики
• Упаковка
• Внешний вид
• Функциональные возможности
• Тестирование
• Выводы

Технические характеристики

Питание паяльника	220 В
Мощность	80 Вт
Диапазон рабочей температуры	1800С –5000С
Тип нагревательного элемента	WMORE
Тип жала	900M-B1. 2
Длина провода	1400 мм
Размер	242*25*25 мм
Вес	139 грамм

Упаковка

Паяльник поставляется в фирменном, белом футляре из пластика. В центре находится наклейка с логотипом производителя. Очень удобно подобрана форма футляра – треугольник, благодаря которой, паяльник легко достается и складывается обратно.

В комплекте шла небольшая подставка с губкой, которую к сожалению, я благополучно потерял.

Внутри футляра находится паяльник JCD 908S, а также краткая инструкция пользователя с техническими характеристиками (полностью на английском языке).

Фото инструкции паяльника JCD 908S:

Внешний вид

Конструктивно, JCD 908S ничем не отличается от других паяльников, которые можно найти на Aliexpress: рабочее жало, пластмассовая ручка, а также электрическая вилка со шнуром питания.

Паяльник имеет компактные размеры, его длина от жала до конца ручки составляет 210 мм.

С дальней стороны ручки имеется резиновый рукав, который предохраняет электрический кабель от перегибов и изломов. Длина кабеля составляет 1.4 метра, с европейской вилкой без заземления. Такой длины вполне хватает для комфортной пайки, учитывая, что розетка находится поблизости от рабочего места. Качество провода среднее, он не сильно жесткий и не мягкий.

На центральной части рукоятки находится небольшой монохромный дисплей, а также две кнопки, отвечающие за регулировку температуры жала паяльника. Ход у кнопок небольшой, нажимаются легко.

В месте хвата пальцами, расположен профилированный защитный кожух из материала низкой теплопроводности. Ближе к жалу располагается прижимная гайка с защитной трубкой («рубашка»), в которой находится нагревательный элемент.

Открутив прижимную гайку и сняв защитную трубку, можно увидеть жало паяльника с керамическим покрытием. Внутренний диаметр жала составляет 4 мм. Нагревательный элемент оказался керамическим. Керамические нагреватели очень долговечны, их основным достоинством считается быстрое время нагрева. В большей степени, высокая скорость нагрева важна для работы терморегулятора, ведь чем стремительней греется жало, тем больше стабильности температуры пайки.

Функциональные возможности

Если вам необходимо выводить текущую температуру не в градусах Цельсия, а по Фаренгейту, то для этого предусмотрена функция настройки единицы измерения температуры. Чтобы это сделать, необходимо перед включением паяльника в электрическую сеть, одновременно нажать «+» и «-» на рукоятке. Затем включить паяльник, не отжимая кнопок, и на дисплее появится надпись «F or C». Кнопкой белого цвета «-», можно установить требуемую единицу измерения.

Включив паяльник в сеть, на дисплее отображается последняя заданная температура (по умолчанию с завода было установлено 350⁰С). Если установить температуру 370⁰С, подождать несколько секунд и выключить паяльник, то при следующем включении мы увидим ранее заданную температуру 370⁰С. На мой взгляд, это удобно, поскольку нет надобности постоянно устанавливать нужный температурный режим, паяльник это делает за вас.

Для того, чтобы установить нужную температуру, необходимо нажать кнопки «+» или «-» на рукоятке устройства. При кратковременном нажатии кнопки, температура изменится на один градус. Если кнопку зажать и удерживать — температура будет изменяться значительно быстрее.

На дисплее отображается три параметра: температура, единица измерения температуры, а также маркер, мигающий при изменении температуры. Процесс установки нужного температурного режима происходит так: нажимаем/зажимаем кнопку «+» или «-», в верхнем правом углу появляется мигающий маркер, также начинает мигать значок единицы измерения температуры ⁰С. После установки заданного значения (температуры), мигающий маркер пропадает – заданная температура установлена. Значок ⁰С еще какое-то время продолжает мигать, это сигнализирует о том, что фактическая температура еще выходит на заданное значение. Как только значок ⁰С перестает мерцать – паяльник нагрелся/остыл до нужной температуры.

JCD 908S имеет функцию калибровки температуры. Для этого необходимо зажать кнопки «+» и «-» (при включенном паяльнике) и вы перейдете в калибровочный режим. Затем можно отрегулировать температуру в большее или меньшее значение и выйти из режима калибровки, одновременным нажатием кнопок «+» и «-».

Тестирование

Первым делом, я попробовал залудить два многожильных провода. Кстати говоря, после включения паяльника, нагрев жала происходит довольно быстро (приблизительно 30 секунд). Выставив температуру 320⁰С, я приступил к работе. Припой взялся моментально, залудить провод тонким слоем олова не составило больших проблем.

Затем я взял плату от нерабочего жесткого диска. Известно, что на таких платах используется бессвинцовый припой с температурой плавления около 230⁰С. Следовательно, температуру жала паяльника необходимо выставить на уровне 300⁰С или выше. Я добавил еще 30 градусов и приступил к выпайке SMD конденсатора. Немного повозившись, задача была выполнена.

Температура жала паяльника была проверена с помощью мультиметра и термопары. Замер был сделан на рабочей температуре 350⁰С, а также на максимально возможной 500⁰С. При 350⁰С, расхождение с показаниями мультиметра и самого паяльника составило 13⁰С. Установив температуру на максимум — показания имеют разницу 9⁰С. В обоих тестах мультьметр показал незначительную разницу показаний.

В завершении тестирования, паяльник был подключен в сетевой фильтр с индикатором электрических величин. Максимальная мощность паяльника при 500⁰С составила 75 Вт, с током потребления 0.54 А.

Выводы

JCD 908S отлично зарекомендовал себя в работе. Паяльник имеет эргономичный дизайн, он удобно лежит в руке, а благодаря компактным размерам им удобно работать даже с маленькими SMD элементами. Учитывая его невысокую стоимость и неплохой функционал, данный инструмент стал для меня отличным приобретением. Если говорить субъективно — JCD 908S один из лучших паяльников своего класса для домашних нужд.

Плюсы:

• Керамический нагревательный элемент
• Возможность регулировки температуры от 180⁰С до 500⁰С
• Калибровка температуры паяльника
• Сменное жало с керамическим покрытием
• Мощность 80 Вт
• Цена

Минусы:

• Если паять на высоких температурах (400⁰С и более), защитный кожух ощутимо греется
• Отсутствие выключателя (тумблера) на ручке паяльника, приходится постоянно дергать вилку на розетке

Опыт использования паяльника с регулировкой

В последнее время пришлось ремонтировать много всякой мелочевки. Однако делать это имеющимся в наличии паяльником ЭПСН-25 было не всегда удобно.

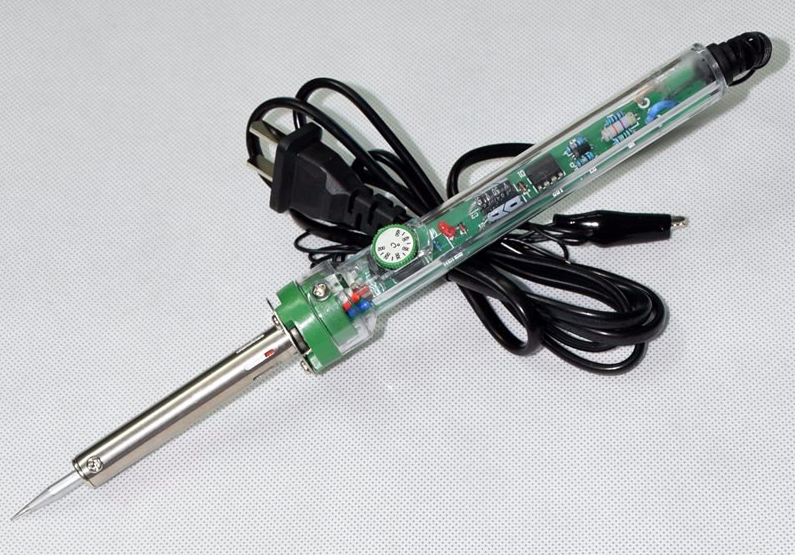

Был заказан и получен не дорогой китайский паяльник с регулировкой температуры от 200 до 450 градусов.

В комплекте с паяльником идет набор жал из пяти штук для выполнения различных видов работ (реплики Hakko 900-й серии).
Заявленная мощность паяльника 60 Ватт. Немного огорчила длина провода – 1,38 метра. Как по мне, так провод коротковат, но тут все индивидуально и зависит от организации рабочего места и расположения розеток.
Перед включением, разобрав паяльник, провел осмотр его внутреннего мира. Пайка приличная, схема симисторного регулятора (обычный диммер), присутствует индикаторный светодиод (сообщает только о подаче сетевого напряжения).

Термодатчик отсутствует, но его наличие за такие деньги и не ожидалось. Нагревательный элемент заявлен как керамический – присутствует характерная ступенька. Однако в сети есть фото такого разбитого нагревателя. И не смотря на ступеньку, внутри была нихромовая проволока.

Так что, не могу утверждать, что тут керамический нагреватель. Его сопротивление составляет 592 Ома.

Казалось бы, все не плохо, но первые же результаты сильно озадачили. Первое знакомство паяльника с канифолью привело к голливудскому появлению облака дыма и растрескиванию канифоли по всей глубине. Регулировка мало помогала. Паяльник был отложен в сторону до прибытия ваттметра и термометра. Сначала попробовал делать замеры температуры погружным кухонным термометром, но предел его измерения 300 градусов и инертность заставили отказаться от его услуг.

На всю процедуру рассматривания внешнего вида и внутреннего мира, включения, вызова волшебного дыма, выхода из ступора ушло минут 20. Жало (реплика 900M-К) самое массивное из набора после этого приобрело весьма бледный вид и отказалось дружить с оловом. ОНО ОБГОРЕЛО!!!

Поскольку посылки приехали с разницей в три недели, то по мере их поступления делались сначала замеры потребляемой мощности, а потом температуры. Фото делались как дома, так и в «домике в деревне», поэтому окружающий фон на фото хоть и отличается, но сделаны они собственноручно и на них фигурирует один и тот же паяльник.
ИТАК:

По прибытию ваттметра, решил измерить мощность потребляемую паяльником и, оказалось, что заявленные 60 Вт он потребляет лишь в момент включения (весьма трудно запечатлеть фотоаппаратом). При этом регулятор температуры выведен в максимальное положение. Жало устанавливать не стал – их хоть в наборе и много, но все же.

Показания ваттметра быстро падают до 40 Ватт и далее снижаются до 30,1 Вт.

Далее дав паяльнику остыть, вывел регулятор на минимум и снова провел замеры потребления.
На минимуме старт потребления так же начинается из района в 60 Ватт, но резко снижается до 25,2 и окончательно стабилизируется на 20, 6 Вт.

Обратите внимание — нагрев происходит во второй половине нагревателя там, где находится жало.

Но паяем мы не потребляемой мощностью, а жалом с определенной температурой и до прибытия термометра паяльник вновь отправился на скамейку запасных.
По прибытию термометра провел замеры в тех же положениях регулятора – максимум и минимуму.
В максимуме температура достигла 587 градусов!!! (Мне подсунули выжегатель???)

В минимуме — 276 градусов.

Доработал схему регулировки добавлением параллельно имеющемуся конденсатору еще одного конденсаторов суммарной емкостью 47 наноФарад * 400 Вольт.

Так с потребляемой мощностью уже и так все ясно, т. е. она не критична, то сделал только замеры температуры на максимуме и минимуме и уже в собранном виде – с жалом:

На максимуме получилось:

На минимуме:

что граничит с уровнем нагрева привычного для меня паяльника ЭПСН-25.

В сети есть информация о том, что нагревательный элемент можно отпаять от платы и слегка его выдвинуть вперед – это якобы должно увеличить передачу тепла жалу паяльника.

Попробовал, но существенной разницы не заметил – недогревом паяльник и так не страдал. Кроме того нельзя забывать о линейном расширении материалов в результате нагрева и при такой модификации, в собранном виде нагреватель упирается в холодное жало, а при нагреве благодаря линейному расширению нагреватель может разрушиться.

Косвенно об этом говорит то, что после данных испытаний гайка, фиксирующая жало, оказалась довольно сильно ослаблена. Поэтому от данной модификации отказался и вернул нагреватель в исходное состояние.
Для практических испытаний жал выбрал самое массивное (реплика 900M-К) жало. Почему именно его? Масса определяет теплоемкость, а следовательно оно будет медленнее остывать. Кстати, все жала залужены с завода и не магнитятся. Т.е. это даже репликой назвать сложно – жалкое подобие. Позже самое массивное жало, примененное в начале тестирования, было пущено под надфиль и можно предположить, что жала изготовлены из меди. Однако смущает их вес, для изготовленных из меди довольно легкие, хотя это мое субъективное мнение не основанное на химическом анализе)).

Со всеми жалами экспериментировать не стал, а по привычке выбрал реплику 900М-Т-3С (круглое со скосом). Привык по такой форме жала, используя ЭПСН-25.

Но и тут ждало фиаско – даже после доработки паяльника, жало обгорело на минимальной мощности. Остальные даже не стал устанавливать – обгорят. Цена всего набора за себя сама говорит.
Поскольку уже терять было нечего, то вспомнил про надфиль и безжалостно заточил жало Т3С по привычной технологии. Думал, все, в ведро, но оказалось, что в таком виде жало отлично дружит с оловом и пайка приобрела новый смысл)). Сколько продержится сказать не могу, но пока результатом доволен.
В ИТОГЕ:
1. Вещь для энтузиастов – без доработки использовать вряд ли получится;
2. Жала из набора – мусор;
3. Покупка новых жал – лотерея) ибо подделок полно;
4. Тактильные ощущения от использования паяльника самые положительные – в руке лежит как влитой, благодаря резиновой обкладке хват уверенно фиксируется и скольжение руки отсутствует, нагрев верхней части рукоятки после часа использования на температуре в районе 250 градусов (выпаивал доноров) в диапазоне «отсутсвует» до «не значительный»;

5. Не большой вынос рабочей поверхности жала от рукоятки паяльника – однозначный плюс;
6. Быстрый нагрев, малый расход припоя, несомненные удобства пайки SMD компонентов, возможность смены жал для разных видов работ.

Да это не профинструмент для работы каждый день в течении 8 часов, но для большинства радиолюбителей, набивающих руку, самое то (с учетом изложенного выше).
Еще одно качество, которое не могу отнести к недостаткам, но благодаря которому есть отличие от использования обычного паяльника малой мощности с обычным жалом – на жалах нового паяльника не задерживается канифоль. Т.е. пока донесешь ее до платы, жало уже сухое. Это обусловлено малогабаритностью жал из комплекта и как следствие небольшой площадью поверхности.

Из положения вышел с помощью флюса Amtech RMA-223. Пайка получается идеальная. Худшие результаты показала спиртоканифольная смесь.
Учитывая, что к каждому инструменту нужно привыкнуть, могу сказать, что паяльником после полученного опыта и внесенных корректив в целом доволен. Для себя пусть каждый решает самостоятельно.

Сварочный паяльник с термостатическим цифровым управлением и ЖК-дисплеем, 60 Вт с регулируемой температурой 180 ℃/356 ℉-480 ℃/896 ℉, с 5 насадками для пайки, 2 подставками для паяльника и 1 губкой –

4. 4 из 5 звезды 1000 оценок

Amazon’s Choice выделяет товары с высокими оценками и выгодными ценами, доступные для немедленной отправки.

Выбор Amazon in Паяльные станции по изображению

В настоящее время недоступен.
Мы не знаем, когда и будет ли этот товар снова в наличии.

Brand	Image
Usage	Welding Soldering Iron
Power Source	Dc
Wattage	60 watts
Included Components	5 сменных насадок для пайки, 2 подставки для паяльника, 1 губка, 1 паяльник

---

• Убедитесь, что это подходит, введя номер модели.
• ЧЕТКИЙ ЖК-ДИСПЛЕЙ: ЖК-дисплей высокой четкости, более четко отображающий состояние температуры. На экране отображались две единицы измерения температуры: градусы Цельсия и градусы Фаренгейта.
• РЕГУЛИРУЕМАЯ ТЕМПЕРАТУРА: Температуру этого паяльника можно регулировать от 180℃/356℉ до 480℃/89.6℉. В результате он может регулировать температуру более точным и эффективным способом.
• БЫСТРЫЙ НАГРЕВ: Обладая высокой мощностью 60 Вт, может быстро нагреваться, а благодаря быстрому нагреванию керамической сердцевины может нагреваться до заданной температуры за короткий промежуток времени
• ПРОЧНОСТЬ В ИСПОЛЬЗОВАНИИ: Этот тип паяльника изготовлен из некоторых металлических сплавов, который устойчив к окислению и не ржавеет при погружении в воду. поэтому его можно использовать в течение длительного периода времени.
• КОМПЛЕКТ ВКЛЮЧАЕТ: 1 * паяльник; 5 * Сменные биты для пайки; 2 * подставки для паяльника и 1 * губка. Он включает почти все, что нужно для пирографии.

См. дополнительные сведения о продукте

---

Покупайте товары от брендов для малого бизнеса, продаваемых в магазине Amazon. Узнайте больше о малых предприятиях, сотрудничающих с Amazon, и о стремлении Amazon расширить их возможности.

---

Подробнее

Малый бизнес

Этот продукт принадлежит малому бизнесу. Поддержка маленькая. Learn more

Temperature Control

4.1 4.1

Accuracy

4.0 4.0

Easy to use

4.0 4.0

Value for money

3.8 3.8

See all reviews

Примечание. Изделия с электрическими вилками предназначены для использования в США. Розетки и напряжение различаются в зависимости от страны, и для этого продукта может потребоваться адаптер или преобразователь для использования в вашем регионе. Пожалуйста, проверьте совместимость перед покупкой.

Обзор: Паяльник SanErYiGo SH72

• автор:
Дженни Лист

Когда Miniware TS100 впервые появился в Китае почти три года назад, он дал новое определение нашим ожиданиям от паяльника по доступной цене. Легкий утюг с регулируемой температурой, работающий на постоянном токе, обладал полезной мощностью и расширенными функциями в миниатюрном корпусе, который было удобно держать в руке — сочетание, ранее встречавшееся только в гораздо более дорогих паяльных станциях. Все это, а также его взламываемость и доступное оборудование сразу же сделали его хитом в нашем сообществе, и многие из нас приняли его в качестве любимого железа.

Сюрпризом стало то, что у него не было серьезных конкурентов подобного типа, а единственным утюгом, упомянутым на одном дыхании с TS100, был собственный TS80 Miniware с питанием от USB-C. Возможно, это скоро изменится, так как перед Рождеством я заметил новый китайский утюг с очень похожим внешним видом на TS100. Фаворит, наконец, создал подделку? Я купил один, чтобы узнать.

The Budget Pretender

SanErYiGo SH72 — это утюг с регулируемой температурой, форм-фактор которого очень похож на TS100. Он имеет легкую ручку, которая содержит электронику контроля температуры, на одном конце которой находится штекерное гнездо постоянного тока, а на другом гнездо для установки любого из ряда элементов с различными наконечниками. На этом сходство заканчивается, потому что, в отличие от OLED-дисплея, кнопок и USB-порта TS100, здесь есть только ручка управления. И, возможно, самое главное, в то время как TS100 стоит где-то около 40 фунтов стерлингов (50 долларов США), мой SH72 стоил мне всего около 8,50 фунтов стерлингов (11 долларов США). Тогда это бюджетное железо, но лимон или алмаз в необработанном виде?

Утюг прибыл хорошо упакованным в тонкую картонную коробку, с утюгом и ручкой отдельно друг от друга. У него есть приличная печатная брошюра с руководством на китайском и хорошо написанном английском языке. Физически ручка представляет собой легкую текстурированную пластиковую трубку диаметром около 12 мм (0,5 дюйма) с формованной областью для захвата возле рабочего конца. Его длина составляет около 100 мм (4 дюйма), что примерно на 5 мм (0,2 дюйма) больше, чем у TS100. Ручка управления имеет диаметр около 10 мм (0,4 дюйма) и расположена примерно в 20 мм (0,8 дюйма) от конца с разъемом постоянного тока. На нем напечатан диапазон температур, но очень мелким шрифтом.

Установка температуры SH72 с помощью термопары.

Элемент не идентичен устройству TS100, но имеет аналогичный формат, состоящий из наконечника «все в одном» и элемента с контактами, выведенными на металлические полосы на керамическом концевом элементе. Он закреплен на месте с помощью навинчиваемого металлического хомута, к которому, я думаю, вы можете прикрепить заземляющий провод, если это необходимо. Существует семь различных стилей наконечника, и я подозреваю, что это будет элемент, изначально разработанный для другого утюга, я выбрал самый тонкий наконечник, так как буду использовать утюг для работы с SMD. В целом заметно легче, чем TS100, но дополнительные 5 мм длины не являются проблемой.

Для него требуется тот же блок питания, что и для его более дорогого конкурента, так что у вас уже может быть блок питания для ноутбука с правильным разъемом и полярностью. Он будет работать от источников питания от 12 В до 24 В с заявленной мощностью 65 Вт при 24 В. Мой источник питания 19 В должен дать ему приличные 40 Вт. Моим первым действием при подключении было вынуть термопару и измерить ее. температура. Минимальное значение, которое я мог установить, было около 200 °C, а максимальное — около 410 °C. Было достаточно легко настроить на желаемые 360 ° C, и при проверке ручки управления с помощью лупы ее калибровка была не слишком неправильной.

Чтобы продемонстрировать это, он был применен к небольшой доработке SMD на бракованной плате, некоторой пайке в проекте макетной платы и некоторой проводке для проекта контроллера ЧПУ hackerspace. Что еще вы хотите от утюга этого типа, кроме того, что он легкий и его легко перемещать в нужное положение, он быстро нагревается и имеет достаточную мощность? В них он работал превосходно, и опыт был похож на использование TS100, вплоть до незначительного раздражения слегка негибкого кабеля питания. Это полезный маленький утюг, и он легко справился со всей пайкой общего назначения, которая у нас была.

Аналоговый регулятор температуры старой школы, но он работает

На одной из сторон печатной платы расположен простой аналоговый регулятор температуры.

Простое описание внешнего вида утюга и знакомство с ним не является полноценным обзором, это Hackaday . Что внутри SH72, что делает его тикающим ? Я открыл его, чтобы посмотреть. Попасть внутрь достаточно просто, но, возможно, он не предназначен для многократного открытия. Ручка управления выдвигается, и две половины корпуса можно разъединить с помощью очень осторожного рычага и лопатки. Внутри находится длинная печатная плата, покрытая компонентами для поверхностного монтажа с одной стороны, пружинные зажимы для элемента на одном конце и гнездо постоянного тока на другом с большим сквозным потенциометром предустановки, в котором находится ручка управления. Двумя основными полупроводниками являются полевой МОП-транзистор TPC8107 и LM29. 04 сдвоенный операционный усилитель, оба в корпусе SOIC-8. Предположительно, один операционный усилитель представляет собой усилитель постоянного тока, использующий сопротивление элемента в качестве датчика температуры, а другой — компаратор, который включает и выключает полевой МОП-транзистор для питания элемента. Это простой, но эффективный терморегулятор того типа, который не так давно можно было найти в гораздо более дорогих паяльных станциях с регулируемой температурой.

В заключение отметим, что SH72 выглядит как дешевая альтернатива TS100, и, по сути, так оно и есть. Это утюг с регулируемой температурой аналогичного размера, мощности и веса, но это все, что он делает. В нем отсутствуют дополнительные функции более дорогого утюга, такие как температура в режиме ожидания и автоматическое отключение питания, которые поставляются с микропроцессорным управлением, и справедливо сказать, что его пластиковая ручка не такая прочная. Тем не менее, он остается очень удобным и полезным утюгом, и, отвечая на вопрос, заданный ранее, я бы сказал, что это настоящий алмаз в необработанном виде.
