Бесцентрово токарный станок: СПЕЦИАЛЬНЫЙ БЕСЦЕНТРОВО-ТОКАРНЫЙ СТАНОК МОДЕЛИ КЖ9301М

Станок бесцентрово-токарный КЖ-9308МФ1 | Станочный Мир

Главная /
1. Справочник
2. Станки советские, российские, импортные – справочная информация
3. Станки советские, российские, импортные – справочная информация
4. Станок бесцентрово-токарный КЖ-9308МФ1

Технические характеристики станка КЖ-9308МФ1

Параметр	Значение
Класс точности станка по ГОСТ 8-82 (Н, П, В, А, С)	Н
Наибольший диаметр детали обрабатываемой над станиной, мм	63
Наибольший диаметр детали обрабатываемой над суппортом, мм	60
Наибольшая длина обрабатываемой детали, мм	6000
ЧПУ	УЦИ
Пределы частот вращения шпинделя Min/Max, об/мин.	40 – 960
Мощность, кВт	30
Габариты, мм	15250_4545_3000
Масса, кг	33000
Начало серийного выпуска, год	1979
Завод-производитель	Краматорский завод тяжелого станкостроения им. В.Я. Чубаря, ОАО

Предлагаем купить новые или после капремонта аналоги оборудования типа Станок бесцентрово-токарный КЖ-9308МФ1 по выгодной цене. Подбор подходящей модели можно произвести самостоятельно на нашем сайте в разделе КАТАЛОГ, или получив консультацию у сотрудников коммерческого отдела нашей компании.

Продажа аналогов станка модели КЖ-9308МФ1 производится при 100% предоплате при наличии оборудования на складе и 50% предоплате при запуске станка в производство на заводе-изготовителе и оплате оставшихся 50% после сообщения о его готовности к отгрузке. Возможен другой совместно согласованный порядок оплаты.

Гарантия на продукцию, аналогичную изделию – Станок бесцентрово-токарный КЖ-9308МФ1 составляет:

• новые станки   – 12 мес.,
• после капитального ремонта – 6-12 мес..

Предприятия-производители оставляют за собой право на изменение стандартной комплектации и места производства оборудования без уведомления!

Обращаем Ваше внимание на то, что цены, указанные у нас на сайте, не являются публичной офертой, а стоимость оборудования уточняйте у наших менеджеров по продаже станков и кузнечно-прессового оборудования!

Если Вам необходимо купить Станок бесцентрово-токарный КЖ-9308МФ1 звоните по телефонам:

в Москве         +7 (499) 372-31-73
в Санкт-Петербурге   +7 (812) 245-28-87
в Минске       +375 (17) 276-70-09
в Екатеринбурге   +7 (343) 289-16-76
в Новосибирске     +7 (383) 284-08-84
в Челябинске     +7 (351) 951-00-26
в Тюмени

       +7 (3452) 514-886

в Нижнем Новгороде   +7 (831) 218-06-78
в Самаре   +7 (846) 201-07-64
в Перми    +7 (342) 207-43-05
в Ростове-на-Дону  +7 (863) 310-03-86
в Воронеже     +7 (473) 202-33-64
в Красноярске        +7 (391) 216-42-04

в Нур-Султане  +7 (7172) 69-62-30;

в Абакане, Альметьевске, Архангельске, Астрахани, Барнауле, Белгороде, Благовещенске, Брянске, Владивостоке, Владимире, Волгограде, Вологде, Иваново, Ижевске, Иркутске, Йошкар-Оле, Казани, Калуге, Кемерово, Кирове, Краснодаре, Красноярске, Кургане, Курске, Кызыле, Липецке, Магадане, Магнитогорске, Майкопе, Мурманске, Набережных Челнах, Нижнекамске, Великом Новгороде, Новокузнецке, Новороссийске, Новом Уренгое, Норильске, Омске, Орле, Оренбурге, Пензе, Перми, Петрозаводске, Пскове, Рязани, Саранске, Саратове, Севастополе, Симферополе, Смоленске, Сыктывкаре, Тамбове, Твери, Томске, Туле, Улан-Удэ, Ульяновске, Уфе, Хабаровске, Чебоксарах, Чите, Элисте, Якутске, Ярославле и в других городах

По всей России бесплатный номер 8 (800) 775-16-64.

В странах СНГ — Беларуси, Казахстане, Туркменистане, Узбекистане, Украине, Таджикистане, Молдове, Азербайджане, Кыргызстане, Армении в городах Нур-Султан, Бишкек, Баку, Ереван, Минск, Ашхабад, Кишинев, Душанбе, Ташкент, Киев и других для покупки оборудования типа Станок бесцентрово-токарный КЖ-9308МФ1 звоните на любой удобный номер, указанный на нашем сайте, или оставьте свои контакты под кнопкой ЗАКАЗАТЬ ЗВОНОК вверху сайта – мы сами Вам перезвоним.

Популярные модели

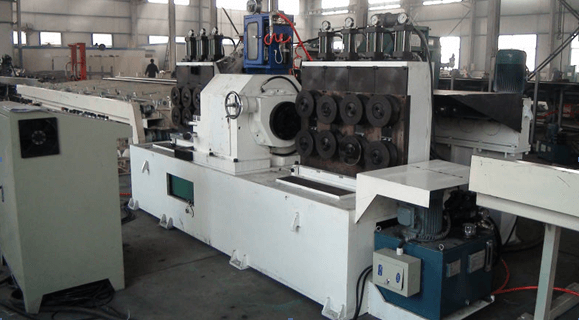

WXC200CA Обдирочный станок | ООО «Жуйвэнь» Механизм |

Область применения

Обработка блестящего материала

Отрасль цветных металлов(медь/титан/магний/ алюминий )

Отрасль крепежного устройства

Автозапчасти

Пружинная отрасль

Гидравлическая отрасль

Производственная отрасль подшипника

Механическая обработка

Бесцентрово- токарный станок

Бесцентрово- токарный станок (обдирочный станок) серии WXC является высокоэффективным специальным токарным станком, который для круглого стерженя/трубы и наружной окружности катанки осуществлять черновую обработку, чистовую обработку. Он может быстро и высокоточно удаляет обезуглероженные слои, трещины и другие трещины на поверхности пруткового материала.

Типы в таблице параметров могут быть преобразованы в обычный тип (тип B, тип C), тип маленькой тележки (CA), и тип цифрового управления (тип S).

Тип	Диаметр сырьевых материалов	Длина	Скорость обработки	Глубина резания (диаметр)	Поверхностная шероховатость	Допуск на диаметр (после обработки)	Мощность главного электродвигателя	Установленная мощность
WXC20	ф5-ф20mm	≥1400mm	1-25m/min	0. 5-2mm	Ra≤3.2	IT9	22KW	30KW
WXC40	ф5.5-ф40mm	≥1400mm	1-15m/min	0.5-2mm	Ra≤3.2	IT9	45KW	63KW
WXC60	ф13-ф75mm	≥2000mm	1-15m/min	0.5-2mm	Ra≤3.2	IT9	45KW	63KW
WXC80	ф16-ф85mm	≥2200mm	1-12m/min	0. 5-3mm	Ra≤3.2	IT9	55KW/75KW	75KW/90KW
WXC100	ф25-ф110mm	≥2800mm	0.5-10m/min	1-4mm	Ra≤3.2	IT9	75KW	95KW
WXC130	ф35-ф135mm	≥3000mm	0.3-6m/min	1-5mm	Ra≤3.2	IT9	90KW	120KW
WXC160	ф45-ф170mm	≥3500mm	0. 3-5m/min	1-5mm	Ra≤3.2	IT9	110KW	140KW
WXC200	ф70-ф210mm	≥4000mm	0.3-4m/min	1-5mm	Ra≤3.2	IT9	132KW	165KW
WXC250	ф95-ф260mm	≥4000mm	0.2-2.5m/min	1-5mm	Ra≤3.2	IT9	160KW	210KW
WXC350	ф150-ф360mm	≥4500mm	0. 1-2m/min	1-10mm	Ra≤3.2	IT9	200KW	265KW
WXC400	ф205-ф410mm	≥4800mm	0.1-2m/min	1-10mm	Ra≤3.2	IT9	250KW	345KW
WXC500	ф315-ф510mm	≥5000mm	0.1-1.5m/min	1-10mm	Ra≤3.2	IT9	315KW	415KW

Преимущество и особенность

1. Можно обрабатывать сверхдлинный пруток, трубки и проволоки, в том числе , диск в диск, диск в палку

2.Высокая эффективность:Многие ножи работают вовремя, производительность работы в несколько раз выше, чем токарно-винторезных станков

3.Высокая точность: допуск по диаметру готовой продукции составляет ≤h9, шероховатость поверхности ≤6,3μm

4.Без загрязнения: Можно для отходов осуществлять вторичную переработку

Описание о каждой составной части

Оборудование состоит из двух основных составных частей: Главного устройства и стенда материалов.

1.Главное устройство:Главное устройство состоит из станины, главной осни, масляно-воздушной системы смазки, передней фрикционной системы и системы заднего выкачивания, передней ведущей части и средней задней ведущей части.

2.Стенд материалов:Стенд материалов состоит из верхней и нижней полки для материалов.

3.Масляно-воздушная система смазки: Масляно-воздушная система смазки специально разработана для поддержания эффективной смазки и охлаждения при высокоскоростном вращении главной оси. Она состоит из насоса, куска распределения нефти и газа, и компонента для обработки газового источника.

4.Система холодильного цикла охлаждающей жидкости: Система холодильного цикла охлаждающей жидкости состоит из циркуляционного насоса охлаждающей воды, трубопроводов, форсунок и так далее. Водяной насос высокого давления подает охлаждающую жидкость после охлаждения из водного резервуара через трубопровод в форсунку около ножевого диска, прямо извергает в охлаждающий кончик ножа и мелкие крошки, для того чтобы увести большинство охлаждающей теплоты. В то же время охлаждающая жидкость вместе с мелкими крошками впадает в рот удаления стружки на нижней части ножевого диска, после этого через трубопровод в водохранилище и охлаждать.

5.Телега удаления стружки:Телега удаления стружки является комплексной продукцией высококачественной фабрики аутсорсинга. Мелкая крошка через отверстие выпадения на нижней части ножевого диска впадает в пластине цепи телеги удаления стружки, через привод и вынести, и коллекционировать.

6.Гидравлическая система: Гидравлическая система состоит из двигателя насосного агрегата, регулирующего клапана, гидравлического масляного бака, гидравлической трубы и так далее. Зажим и извлечение пруткового материала достигаются с помощью масляных цилиндров в передних (задних) частях пинча.

7.Электрическая система: электрическая система состоит из системы электропитания и системы управления, интегрирована с распределительным шкафом источника тока и рабочей кнопочной станцией, осуществлять электрическое управление главной системы привода, системы подачи передних и задних пинча, системы охлаждения, гидравлической системы, телеги удаления стружки и стенда материалов.

Таблица параметров главного типа

Тип		WXC200CA
Сырьё	Сфера обточки（mm）	Φ85~Φ210X2800~Без ограничения
	Прочность на растяжение σb（Mpa）	≤1100
	Поверхностная твёрдость	≤HB320
	Степень кривизны（mm/m）	≤1. 50
	Допуск на диаметр	На основании GB 702-88 второй группы
	Степень округленности	≤50% допусков на диаметр
	Поверхностная шероховатость（Ra）	≤25～50mm
Готовая продукция	Интервал диаметра（mm）	Φ30~Φ130
	Односторонняя  глубина резания（mm）	0.5~5
	Допуск на диаметр	≤IT10 степень стандартного допуска
	Поверхностная шероховатость（Ra）	≤3.2μm
	Степень округленности（mm）	≤0.03
Скорость обточки(бесступенчатое регулирование скорости m/min)		0. 3~4.0（Материал без стружколомания, высокой прочности, высокой твёрдости, нужно осуществлять снижение скорости）
Скорость вращения ножевого диска(бесступенчатое изменение скорости) （r/min）		60~400
Мощность главного электродвигателя（kW）		132（6 полюс）
Мощность электродвигателя подачи(kW)		11（4 полюс）
夹持车电机功率（KW）		7.5(сервомеханизм)
Габариты（m）(справка)		Главное устройство 6.0X5X2.4
Вес（t）(справка)		Главное устройство 22
Полная установленная мощность（kW）		210
источники  газа сжатого воздуха(абонент обеспечить себя)		0. 4~0.8MPa, 2m3m/min, с двухступенчатым сепаратором для разделения нефти и воды

Бесцентровое шлифование конических деталей

Бесцентровое шлифование

2 мая

Автор Anne Marie Tracey

Когда вам нужна конусообразная или коническая деталь, такая как оправка, большинство мастерских полагаются на токарный станок для выполнения работы. Но здесь, в United Centerless Grinding and Thread Rolling, мы знаем, что есть несколько преимуществ обхода токарного станка и вместо этого формирования конусов с помощью бесцентрового шлифования.

Давайте рассмотрим различия между этими двумя методами и выясним, почему прецизионное бесцентровое шлифование является нашим предпочтительным методом.

5 Преимущества прецизионного бесцентрового шлифования конических деталей

Вот пять причин, по которым United CGTR использует шлифование с ЧПУ вместо токарной обработки конических деталей:

1. Скорость

Поскольку бесцентровое шлифование не требует исправления Тьюринг, обе установки и оборот быстрый.

Токарный станок ограничивает скорость обработки и длину выдвижения из-за экстремальных сил резания, воздействующих на заготовку во время токарной обработки. Напротив, бесцентровое шлифование обеспечивает более быстрое производство, отчасти из-за более низких сил резания.

Непрерывное бесцентровое шлифование возможно даже для больших отрезков, а приспособления для подачи позволяют автоматически шлифовать мелкие детали. А поскольку бесцентровые шлифовальные станки с ЧПУ способны выполнять последовательное высокоскоростное шлифование, этот процесс идеально подходит для крупносерийного производства.

Шлифование с ЧПУ позволяет производить конические детали в 3 раза быстрее, чем точение.

2. Чистовая обработка поверхности

Квалифицированные специалисты United CGTR используют прецизионное бесцентровое шлифование для получения обработанной поверхности, с которой не может сравниться токарная обработка с ЧПУ. Даже металлы, которые практически невозможно обработать на токарном станке, можно успешно обрабатывать шлифовальными кругами.

В то время как при токарной обработке на станках с ЧПУ образуются заусенцы и стружка, которые мешают автоматизации и повреждают поверхность детали, бесцентровое шлифование позволяет получить чистую и гладкую поверхность, устраняя необходимость в дополнительных чистовых услугах.

3. Размеры

Принято считать, что токарные станки лучше всего подходят для производства мелких деталей. Вы можете быть удивлены, узнав, что United CGTR успешно изготавливает даже небольшие детали на нашем бесцентровом шлифовальном станке с ЧПУ.

От деталей длиной 16 дюймов с конусом по всей длине до деталей длиной 2 дюйма с конусом всего 1 дюйм, мы используем бесцентровое шлифование для широкого диапазона размеров.

4. Повторяемость

Поскольку шлифовальные круги изнашиваются медленнее, чем режущие инструменты, используемые для токарной обработки, шлифование с ЧПУ обеспечивает превосходную повторяемость.

В United CGTR у нас есть возможность изготавливать на заказ фасонные инструменты для нашего бесцентрового шлифовального оборудования.

Для специализированных форм, таких как конусы, мы часто используем методы шлифования формы и шлифования дроблением для изготовления инструментов, которые обеспечивают высокую точность и высокую повторяемость. Мы настраиваем каждый инструмент для работы, выбирая материал инструмента в соответствии с толщиной, размером, формой и покрытием материала заготовки.

5. Прецизионность

Многие производители не знают, что бесцентровое шлифование позволяет достичь исключительно жестких допусков. Например, если вам нужны небольшие цилиндрические детали с жесткими допусками, вам подойдет услуга бесцентрового шлифования. Или, если точение исказило округлость конуса, бесцентровое шлифование может быстро и точно исправить форму конуса.

Благодаря отсутствию осевой нагрузки на заготовку можно шлифовать даже длинные конические детали из труднообрабатываемых материалов.

Получите точные конусы с прецизионным бесцентровым шлифованием в United CGTR

Если вы ищете цех бесцентрового шлифования для производства сложных аэрокосмических, медицинских или военных деталей, свяжитесь с United CGTR. Мы обладаем более чем 60-летним опытом работы с прецизионными бесцентровыми технологиями, гарантируя, что ваши небольшие конические детали круглого диаметра будут точными и именно такими, какие вам нужны.

Свяжитесь с нами сегодня для БЕСПЛАТНОЙ оценки .

Энн Мари Трейси

Отличительные особенности и преимущества Бесцентрово-шлифовальный станок Работает?

Бесцентрово-шлифовальный станок, иногда называется бесцентровой шлифовальной машиной, представляет собой своего рода автоматизированное шлифовальное устройство без каких-либо механические секции, удерживающие и вращающие заготовки для абразивного круга молоть. Это просто зазор между вращающимися колесами машины, который поставляет и охраняет помещение для процесса измельчения. Потому что у него нет внешнего края или поверхности, он обеспечивает более гладкую отделку по сравнению с традиционным шлифовальные круги, используемые в этом процессе. Если вы планируете купить его для своего семинаре, вот некоторые из важных факторов, которые вы должны учитывать:

Преимущества и особенности бесцентрового шлифования Станок

Одно из важнейших преимуществ Бесцентрово-шлифовальный станок отличается своей гибкостью. Вы можете регулировать скорость и размер обрабатываемой детали и ее центр тяжести. Это особенно полезен для резки, фрезерования и соединения заготовок. Три основные функции регулирующего колеса должны удерживать материал в фиксированном положении, применять легкое и равномерное давление на материал, а также для регулирования тепла мотор. В зависимости от ваших потребностей, вы можете настроить размеры и скорость этих колеса в соответствии с требованиями.

Бесцентрово-шлифовальный станок

Другой важной особенностью бесцентрово-шлифовального станка является его мобильность. Его можно перемещать с одной заготовки на другую без дополнительных приспособлений. У вас также есть возможность использовать только два колеса в конфигурации, в которой необходимо перемещать только одну заготовку. Нет необходимости размещать в машине третье колесо. Для этого типа конфигурации необходимы только два колеса.

Преимущества бесцентрового шлифовального станка

Обратите внимание, что бесцентровое шлифование машина предлагает лучшую производительность по сравнению с галтовочной или лопастной кофемолкой, когда это касается как скорости, так и абразивности. Бесцентровая шлифовальная машина всегда производит заготовка с более высокой производительностью, чем галтовочное колесо. С бесцентровым шлифовальный станок, у вас также есть возможность запускать оба в одном непрерывном режиме. направление. Вы можете заставить часть двигаться по часовой стрелке или против часовой стрелки, чтобы получить идеальную посадку для измельчаемого материала.

Bottom Line

С помощью бесцентрового шлифовального станка вы не нужно никаких дополнительных инструментов, кроме точильного камня и наковальни.
