Компрессор | это… Что такое Компрессор?
У этого термина существуют и другие значения, см. Компрессор (значения).
Компрессор (от лат. compressio — сжатие) — устройство для сжатия и подачи газов под давлением (воздуха, паров хладагента и т. д.).
Компрессорный агрегат Corcen для перекачки паровой фазы СНГ
Компрессорная установка — совокупность компрессора, привода и вспомогательного оборудования (газоохладителя, осушителя сжатого воздуха и т. д.).
Компрессоры называются дожимающими, если давление всасываемого газа существенно превышает атмосферное. Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м.куб. в минуту, м.куб. в час). Производительность обычно считают по показателям приведённым к нормальным условиям. При этом различают производительность по входу и по выходу. Эти величины практически равны при маленькой разнице давлений между входом и выходом.
При большой разнице у, скажем, поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в два раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом.
Содержание
|
Классификация
Общепринятая классификация механических компрессоров по принципу действия. Под принципом действия понимают основную особенность процесса повышения давления, зависящую от конструкции компрессора.
Объёмные компрессоры
Это машины, в которых процесс сжатия происходит в рабочих камерах, изменяющих свой объём периодически, попеременно сообщающихся с входом и выходом компрессора.
Объёмные машины по геометрической форме рабочих органов и способу изменения объёма рабочих камер можно разделить на поршневые, мембранные и роторные (винтовые, ротационно-пластинчатые, жидкостно-кольцевые, с катящимся ротором, газодувки Рутс (насос Рутса), спиральные) компрессоры.
Поршневые компрессоры
Могут быть одностороннего или двухстороннего действия, крейцкопфные и бескрейцкопфные, смазываемые и без применения смазки (сухого трения или сухого сжатия), (при высоких давлениях сжатия применяются также плунжерные).
Роторные компрессоры
К объёмным машинам с вращающим сжимающим элементом (роторным машинам) относятся: винтовые компрессоры, ротационно-пластинчатые, жидкостно-кольцевые и другие конструкции компрессорных машин.
Лопастные компрессоры
Машины динамического действия, в которых сжатие газа происходит в результате взаимодействия потока с вращающейся и неподвижной решётками лопастей. Характерной особенностью лопастных машин является отсутствие пульсации развиваемого ими давления.
К лопастным относятся осерадиальные, осевые и вихревые машины, лопастные компрессоры также называют турбокомпрессорами.
Прочая классификация
По назначению (применению) компрессоры классифицируются по отрасли производства, для которых они предназначены (химические, энергетические, общего назначения и т. д.), по роду сжимаемого газа (воздушный, кислородный, хлорный, азотный, гелиевый и т. д.).
По способу отвода теплоты — с жидкостным или воздушным охлаждением.
По типу приводного двигателя — с приводом от электродвигателя, двигателя внутреннего сгорания, паровой или газовой турбины.
По устройству компрессоры могут быть одноступенчатыми и многоступенчатыми.
По конечному давлению различают:
- Вакуум-компрессоры, газодувки — машины, которые отсасывают газ из пространства с давлением ниже атмосферного или выше. Воздуходувки и газодувки подобно вентиляторам создают поток газа, однако, обеспечивая возможность достижения избыточного давления от 10 до 100 кПа (0,1.
.1 атм.), в некоторых специальных исполнениях – до 200 кПа (2 атм.). В режиме всасывания воздуходувки могут создавать разрежение как правило 10..50 кПа, в отдельных случаях до 90 кПа и работать как вакуумный насос низкого вакуума[1]. - Компрессоры низкого давления, предназначенные для нагнетания газа при давлении от 0,15 до 1,2 МПа.
- Компрессоры среднего давления — от 1,2 до 10 МПа.
- Компрессоры высокого давления — от 10 до 100 МПа.
- Компрессоры сверхвысокого давления, предназначенные для сжатия газа выше 100 МПа.
.1 атм.), в некоторых специальных исполнениях – до 200 кПа (2 атм.). В режиме всасывания воздуходувки могут создавать разрежение как правило 10..50 кПа, в отдельных случаях до 90 кПа и работать как вакуумный насос низкого вакуума[1].Старейшие заводы-изготовители компрессорного оборудования СНГ, работающие по сей день
- ЗАО «Невский Завод», год основания: 1857[2]
- ОАО «Компрессор» основан в 1877 году.
- ОАО «Полтавский турбомеханический завод» (Украина) год основания: 1885.
- ООО “Московский компрессорный завод «Борец» год основания: 1897.
- ОАО Бежецкий завод «АСО» год основания: 1917.
- ПАО «Мелком» год основания: 1930. [3]
- ОАО «Пензкомпрессормаш» год основания: 1933.
- ОАО «Уральский компрессорный завод» год основания: 1933. [4]
- ОАО «Казанский завод компрессорного машиностроения» год основания: 1951.
- ОАО «Компрессорный завод» (г. Краснодар) год основания 1952.
- ОАО НПАО «ВНИИкомпрессормаш» год основания: 1967
- СП ООО «Орёлкомпрессормаш» год основания: 1994
[3]Литература
- Абдурашитов С. А. Насосы и компрессоры. — М.: Недра, 1974.
- Михайлов А. К., Ворошилов В. П. Компрессорные машины. — М.: Энергоатомиздат, 1989. — 288 с. — ISBN 5-283-00090-7.
- Воронецкий А. В. Современные центробежные компрессоры. — М.: Премиум Инжиниринг, 2007. — 140 с.
- Шерстюк А. Н., Компрессоры, М.—Л., 1959
Ссылки
- Форум о компрессорном оборудовании
См. также
- Гидравлический (масляный) компрессор
- Спиральный компрессор
- Поршневой компрессор
- Винтовой компрессор
- Мотор-компрессор
- Холодильный компрессор
- Воздушный компрессор
- Газовый компрессор
- Водокольцевой компрессор
- Компрессор высокого давления
- Меха (техника)
- Вакуумный насос
- Помпа
Примечания
- ↑ Газодувки и воздуходувки (обзор)
- ↑ История Невского завода
- ↑ ПАО «Мелком»
- ↑ ОАО «УКЗ»
Компрессор | это.
.. Что такое Компрессор?У этого термина существуют и другие значения, см. Компрессор (значения).
Компрессор (от лат. compressio — сжатие) — устройство для сжатия и подачи газов под давлением (воздуха, паров хладагента и т. д.).
Компрессорный агрегат Corcen для перекачки паровой фазы СНГ
Компрессорная установка — совокупность компрессора, привода и вспомогательного оборудования (газоохладителя, осушителя сжатого воздуха и т. д.).
Компрессоры называются дожимающими, если давление всасываемого газа существенно превышает атмосферное. Производительность компрессоров обычно выражают в единицах объёма газа сжатого в единицу времени (м.куб. в минуту, м.куб. в час). Производительность обычно считают по показателям приведённым к нормальным условиям. При этом различают производительность по входу и по выходу. Эти величины практически равны при маленькой разнице давлений между входом и выходом. При большой разнице у, скажем, поршневых компрессоров, выходная производительность может при тех же оборотах падать более чем в два раза по сравнению с входной производительностью, измеренной при нулевом перепаде давления между входом и выходом.
Содержание
|
Классификация
Общепринятая классификация механических компрессоров по принципу действия. Под принципом действия понимают основную особенность процесса повышения давления, зависящую от конструкции компрессора.
Объёмные компрессоры
Это машины, в которых процесс сжатия происходит в рабочих камерах, изменяющих свой объём периодически, попеременно сообщающихся с входом и выходом компрессора. Объёмные машины по геометрической форме рабочих органов и способу изменения объёма рабочих камер можно разделить на поршневые, мембранные и роторные (винтовые, ротационно-пластинчатые, жидкостно-кольцевые, с катящимся ротором, газодувки Рутс (насос Рутса), спиральные) компрессоры.
Поршневые компрессоры
Могут быть одностороннего или двухстороннего действия, крейцкопфные и бескрейцкопфные, смазываемые и без применения смазки (сухого трения или сухого сжатия), (при высоких давлениях сжатия применяются также плунжерные).
Роторные компрессоры
К объёмным машинам с вращающим сжимающим элементом (роторным машинам) относятся: винтовые компрессоры, ротационно-пластинчатые, жидкостно-кольцевые и другие конструкции компрессорных машин.
Лопастные компрессоры
Машины динамического действия, в которых сжатие газа происходит в результате взаимодействия потока с вращающейся и неподвижной решётками лопастей. Характерной особенностью лопастных машин является отсутствие пульсации развиваемого ими давления. К лопастным относятся осерадиальные, осевые и вихревые машины, лопастные компрессоры также называют турбокомпрессорами.
Прочая классификация
По назначению (применению) компрессоры классифицируются по отрасли производства, для которых они предназначены (химические, энергетические, общего назначения и т.
д.), по роду сжимаемого газа (воздушный, кислородный, хлорный, азотный, гелиевый и т. д.).
По способу отвода теплоты — с жидкостным или воздушным охлаждением.
По типу приводного двигателя — с приводом от электродвигателя, двигателя внутреннего сгорания, паровой или газовой турбины.
По устройству компрессоры могут быть одноступенчатыми и многоступенчатыми.
По конечному давлению различают:
- Вакуум-компрессоры, газодувки — машины, которые отсасывают газ из пространства с давлением ниже атмосферного или выше. Воздуходувки и газодувки подобно вентиляторам создают поток газа, однако, обеспечивая возможность достижения избыточного давления от 10 до 100 кПа (0,1..1 атм.), в некоторых специальных исполнениях – до 200 кПа (2 атм.). В режиме всасывания воздуходувки могут создавать разрежение как правило 10..50 кПа, в отдельных случаях до 90 кПа и работать как вакуумный насос низкого вакуума [1].
- Компрессоры низкого давления, предназначенные для нагнетания газа при давлении от 0,15 до 1,2 МПа.
- Компрессоры среднего давления — от 1,2 до 10 МПа.
- Компрессоры высокого давления — от 10 до 100 МПа.
- Компрессоры сверхвысокого давления, предназначенные для сжатия газа выше 100 МПа.
Старейшие заводы-изготовители компрессорного оборудования СНГ, работающие по сей день
- ЗАО «Невский Завод», год основания: 1857[2]
- ОАО «Компрессор» основан в 1877 году.
- ОАО «Полтавский турбомеханический завод» (Украина) год основания: 1885.
- ООО “Московский компрессорный завод «Борец» год основания: 1897.
- ОАО Бежецкий завод «АСО» год основания: 1917.
- ПАО «Мелком» год основания: 1930.[3]
- ОАО «Пензкомпрессормаш» год основания: 1933.
- ОАО «Уральский компрессорный завод» год основания: 1933. [4]
- ОАО «Казанский завод компрессорного машиностроения» год основания: 1951.
- ОАО «Компрессорный завод» (г. Краснодар) год основания 1952.
- ОАО НПАО «ВНИИкомпрессормаш» год основания: 1967
- СП ООО «Орёлкомпрессормаш» год основания: 1994
Литература
- Абдурашитов С. А. Насосы и компрессоры. — М.: Недра, 1974.
- Михайлов А. К., Ворошилов В. П. Компрессорные машины. — М.: Энергоатомиздат, 1989. — 288 с. — ISBN 5-283-00090-7.
- Воронецкий А. В. Современные центробежные компрессоры. — М.: Премиум Инжиниринг, 2007. — 140 с.
- Шерстюк А. Н., Компрессоры, М.—Л., 1959
А. Насосы и компрессоры. — М.: Недра, 1974.Ссылки
- Форум о компрессорном оборудовании
См. также
- Гидравлический (масляный) компрессор
- Спиральный компрессор
- Поршневой компрессор
- Винтовой компрессор
- Мотор-компрессор
- Холодильный компрессор
- Воздушный компрессор
- Газовый компрессор
- Водокольцевой компрессор
- Компрессор высокого давления
- Меха (техника)
- Вакуумный насос
- Помпа
Примечания
- ↑ Газодувки и воздуходувки (обзор)
- ↑ История Невского завода
- ↑ ПАО «Мелком»
- ↑ ОАО «УКЗ»
Компрессоры – Визуальная энциклопедия химического инженерного оборудования
Компрессоры используются для повышения давления жидкости.
Основным типом компрессора является роторный компрессор, то есть роторное устройство используется для сжатия жидкости. Наиболее распространены поршневые и центробежные компрессоры.
Содержание
- Роторный
- Пластинчатый
- Винтовой
- Жидкостный поршень
- Прямолепестковый
- Прочее
- Reciprocating
- Centrifugal
- Axial
- Acknowledgements
- References
- Developers
Rotary
Sliding Vane
Sliding vane compressors are widely used as vacuum pumps as well as compressors.
(Авторское право FLSmidth Inc., Вифлеем, Пенсильвания)Общая информация
Пластинчатый компрессор представляет собой компрессор роторного типа, т.е. вращающееся устройство используется для сжатия газа. Лопасти на роторе задерживают газ между ротором и стенками цилиндра. Этот газ сжимается и выпускается в нагнетательный трубопровод.
Конструкция оборудования
Пластинчатый компрессор состоит из ротора, установленного не по центру в цилиндре, немного большем, чем ротор. Ротор имеет ряд радиальных пазов, которые удерживают лопасти. Эти лопасти могут свободно входить и выходить из пазов, но всегда сохраняют контакт со стенкой цилиндра. На приведенной ниже схеме показан пластинчато-шиберный компрессор в разрезе.
(Авторское право Ro-Flo Compressors, LLC, Appleton, WI) Когда ротор вращается и пара лопастей приближается к входному отверстию, газ начинает заполнять ячейку. По мере того как вращение продолжается, всасывающая кромка проходит через обе лопасти, герметизируя ячейку с газом. Всасывающая кромка – это точка, где лопасть впервые касается стенки цилиндра. Лопасти вдавливаются обратно в ротор из-за эксцентриситета стенки цилиндра. Это уменьшает объем газовой камеры, увеличивая давление содержащегося в ней газа. Сжатие продолжается на протяжении всего вращения до тех пор, пока ведущая лопасть не пересечет нагнетательное отверстие, выпуская сжатый газ в нагнетательную линию.
Примеры использования
Пластинчатые компрессоры универсальны и находят применение в таких областях, как наддув газа, улавливание паров и повышение нефтеотдачи. Газовый компрессор, изображенный ниже, используется в биогазовых установках.
(Copyright Transairvac International Ltd, Стаффордшир, Англия)Преимущества
- Легкая машина
- Универсальность
Недостатки
- Низкий КПД по сравнению с поршневыми компрессорами
Винтовые
Винтовые компрессоры также называются винтовыми компрессорами.
(Copyright Quincy Compressor, Quincy, IL)Общая информация
Винтовые компрессоры представляют собой объемные, прерывистые, ротационные компрессоры.
В этом типе для сжатия газа используются две сцепляющиеся лопасти, как показано на рисунке ниже.
Винтовые компрессоры с впрыском масла (OIS) впрыскивают масло в несколько ключевых областей компрессора для обеспечения смазки, герметизации, охлаждения, предотвращения коррозии и шумоподавления. Выбор между OIS и безмасляными винтовыми компрессорами (OFS) зависит от конкретных технологических требований и тенденций.
Конструкция оборудования
Винтовые компрессоры используют зацепление двух роторов в форме спирали. Охватываемый ротор имеет четыре выпуклых лепестка, охватывающий ротор имеет шесть вогнутых канавок, как показано выше. Газ поступает во впускное отверстие, когда объем между ними максимален. По мере того как ротор вращается, лопасть охватываемого ротора постепенно входит в канавку охватывающего ротора, уменьшая объем между лопастями и, таким образом, сжимая газ. Вращение ротора продолжается до тех пор, пока не будет достигнуто выпускное отверстие, высвобождая сжатые газы.
В винтовых компрессорах с впрыском масла используется система маслоотделения и система смазки. В маслоотделителе используются каплеуловители из проволочной сетки для отделения масла, попадающего в газ, и небольшой резервуар для хранения отделенного масла. Размер компрессора зависит от требований к расходу и давлению.
Примеры использования
Винтовые компрессоры используются в приложениях, требующих давления между поршневыми и центробежными компрессорами. Первоначально винтовые компрессоры в основном использовались в нефтехимической промышленности. Сегодня большинство применений находится в сфере обслуживания воздуха и охлаждения, а также на рынках топливного газа.
Роторно-винтовой компрессор, изображенный ниже, используется для сжатия гелия в промышленных целях.
Преимущества
- Идеально подходит для приложений с умеренными расходами и средним давлением нагнетания (давление между поршневыми и центробежными компрессорами)
- Унос жидкости легко испаряется
- Низкая потребность в техническом обслуживании
Недостатки
- Снижение эффективности при работе при степени повышения давления, отличной от расчетной
- Вспомогательные компоненты дорогие
Жидкостный поршень
Общая информация/Конструкция оборудования
Жидкостно-поршневые компрессоры выполняют сжатие с использованием жидкостного кольца, действующего как поршень.
(Авторское право Gardner Denver Nash, Trumbull, CT) Подобно пластинчато-скользящим компрессорам, этот тип имеет ротор, установленный в цилиндре не по центру.
К ротору прикреплены загнутые вперед лопатки. Жидкий компрессионный материал частично заполняет цилиндр, образуя кольцо жидкости на внутренней стенке цилиндра. Поскольку ротор смещен от центра, объем между кольцом и ротором меняется. Этот объем максимален на входном отверстии, куда входит карман газа. Когда ротор вращается, газ уносится вместе с ним. Когда объем между жидкостным кольцом и ротором уменьшается, жидкость действует как поршень, сжимая захваченный газ. Затем этот газ выпускается на выпускном отверстии.
Преимущества
- Не зависит от потребления жидкости
Недостатки
- Низкая эффективность
Прямой лой.
они вращаются. Эти роторы обычно имеют два лепестка, хотя доступны и трехлопастные компрессоры, например, компрессор, изображенный ниже. (Авторское право GE Energy, Хьюстон, Техас)Газ захватывается и перемещается между лопастями, когда они проходят через впускное отверстие. Лопасти толкают газ к выходу. Сжатие происходит за счет противодавления газа в линии нагнетания.
Преимущества
- НЕТ ВНУТРЕННЕЙ ГАЗ. (Copyright Quincy Compressor, Quincy, IL)
Общая информация
Поршневые компрессоры представляют собой объемные устройства прерывистого сжатия, аналогичные типичному велосипедному насосу. Газ поступает в камеру, управляемую поршнем.
(Copyright Quincy Compressor, Quincy, IL) Нажатие поршня вниз уменьшает объем газа, вызывая увеличение давления. Затем этот воздух под высоким давлением выталкивается из камеры.Конструкция оборудования
Цилиндр начинает цикл, заполненный газом при входном давлении. Поршень перемещается внутрь, уменьшая объем цилиндра и, следовательно, увеличивая давление. Как только желаемое давление газа достигнуто, выпускной клапан открывается, и поршень выталкивает часть газа высокого давления наружу. В конце хода поршень меняет направление. Как только давление оставшегося газа в цилиндре сравняется с давлением на впуске, впускной клапан открывается, снова наполняя цилиндр.
Поршневые компрессоры состоят из одного или нескольких цилиндров на раме.
(Авторское право Quincy Compressor, Куинси, Иллинойс) Внутри цилиндров поршни совершают возвратно-поступательное движение, сжимая газ. Одноступенчатый компрессор состоит из одного цилиндра или нескольких параллельных цилиндров. Многоступенчатый компрессор состоит из нескольких последовательно соединенных цилиндров. Охлаждающая вода используется для того, чтобы энергия, рассеиваемая компрессором, могла быть отведена в воду. Ниже представлена маркированная схема двухступенчатого компрессора.Примеры использования
Большинство поршневых компрессоров используются для создания сжатого воздуха. Показанные ниже компрессоры используются для повышения давления в медицинских учреждениях. Наиболее распространенными областями применения на нефтеперерабатывающих заводах являются потоки, богатые водородом, нефтеперерабатывающий топливный газ и холодильные системы.
(Copyright Quincy Compressor, Quincy, IL)Преимущества
- Особенно подходит для низких и средних скоростей потока, газов с низкой молекулярной массой и высоких требуемых давлений нагнетания
- Easily multi-staged
Disadvantages
- Low capacity
- Low reliability due to many wearing parts
- High maintenance required
- Little flexibility in material choices
- Pulsation and unbalanced forces created by reciprocating motion
Центробежный
Центробежные компрессоры широко используются, уступая только поршневым компрессорам в ряде машин в обрабатывающей промышленности из-за их размера и простоты использования.
(Авторское право Sundyne Corporation, Arvada, CO) Ниже показан многоступенчатый центробежный компрессор со встроенным редуктором.Общая информация
Центробежные компрессоры являются динамическими компрессорами, то есть энергия передается от движущегося набора лопаток к газу. Эта энергия принимает форму скорости и давления.
(Изображения защищены авторским правом Sundyne Corporation, Арвада, Колорадо) (Изображения защищены авторским правом Sundyne Corporation, Арвада, Колорадо)Конструкция оборудования
В центробежных компрессорах используется рабочее колесо, состоящее из лопаток, загнутых радиально или назад. При вращении рабочего колеса газ между вращающимися лопастями перемещается из области около вала радиально наружу в диффузор. Энергия передается газу, когда он проходит через рабочее колесо. Часть энергии приводит к увеличению давления, а часть способствует увеличению скорости газа. Эта скорость уменьшается в диффузоре, что приводит к более высокому давлению и сжатию газа.
(Авторское право NASA Glenn Research Center)Центробежные компрессоры часто изготавливаются в многоступенчатой конфигурации (показана ниже слева), где несколько рабочих колес устанавливаются на одной раме и работают последовательно, как показано на анимации ниже. В одноступенчатом центробежном компрессоре (показанном ниже справа) используется одно рабочее колесо, которое часто является выступающим. Давление воздуха увеличивается (стрелки на анимации становятся темнее) после каждого рабочего колеса, что позволяет многоступенчатому компрессору достигать более высокого давления, чем одноступенчатый компрессор. Оба типа центробежных компрессоров также могут быть модифицированы для впуска или отвода пара из или в боковые потоки с использованием стратегически расположенных форсунок.
(Copyright Chemical Engineering, Access Intelligence, LLC) (Copyright Chemical Engineering, Access Intelligence, LLC) Центробежные компрессоры — это динамические компрессоры, то есть энергия передается от движущегося набора лопаток к газу. Эта энергия принимает форму скорости и давления.Валы компрессора изготавливаются из низколегированной стали или иногда из коррозионностойких материалов. Большинство крыльчаток также изготавливаются из низколегированной стали и бывают двух типов: закрытая крыльчатка и полуоткрытая крыльчатка. В закрытых рабочих колесах лопасти и ступицы закрыты, а в полуоткрытых, часто называемых открытыми, рабочих колесах рабочие колеса не закрыты. Закрытые рабочие колеса могут развивать максимально допустимую скорость 310 м/с, а полуоткрытые рабочие колеса могут достигать 400 м/с.
Примеры использования
Первоначально центробежные компрессоры использовались исключительно в паровых турбинах, но теперь они также используются на технологических установках, а также на предприятиях по добыче природного газа и нефтехимии.
(Авторское право Sundyne Corporation, Арвада, Колорадо) Показанный ниже многоступенчатый компрессор используется для рециркуляции водорода в процессе очистки нефти.Преимущества
- Подходит для больших потоков, газов с высокой молекулярной массой и высокого давления
- Большие потоки могут быть сжаты при высоком давлении
- Высокая надежность
Недостатки
- Ограниченный выбор соотношения давления
- Большое потребление энергии
- Высокая стоимость ремонта
- Низкая эффективность
Аксиальные
Общая информация/оборудование. , компрессоры большого объема, в которых газ проходит в осевом направлении через машину. Они обычно используются для приложений с высоким расходом и относительно низким давлением.
(Изображения защищены авторским правом Elliot Group, Jeannette, PA)Энергия ротора передается газу рядами вращающихся лопастей (синие). Ряды лопастей чередуются с неподвижными секциями, называемыми статорами (красные).
Газ входит через первый статор, называемый рядом направляющих лопаток, и подвергается воздействию ротора. Газ выходит на следующий ряд статора и продолжается в осевом направлении, чередуя ряды ротора и статора. Когда газ проходит через компрессор, его давление увеличивается (стрелки становятся темнее), что приводит к сжатию.Преимущества
- Очень высокая эффективность
- Высоко сложный компрессор
Недостатки
- Очень дорогой
, признание
- 9007,
- ,
,
,
- 9007,
. Inc., Bethlehem, PA
- Gardner Denver Nash, Trumbull, CT
- GE Energy, Houston, TX
- Kaeser Compressors, Inc. , Fredericksburg, VA
- НАСА Гленн Исследовательский центр
- Куинси Компрессор, Куинси, IL
- RO-FLO Compressors, LLC, Appleton, WI
- Sundyne Corporation, Arvada, CO
- Transairvac International Ltd, Staffordshire, England
Нажатие поршня вниз уменьшает объем газа, вызывая увеличение давления. Затем этот воздух под высоким давлением выталкивается из камеры.

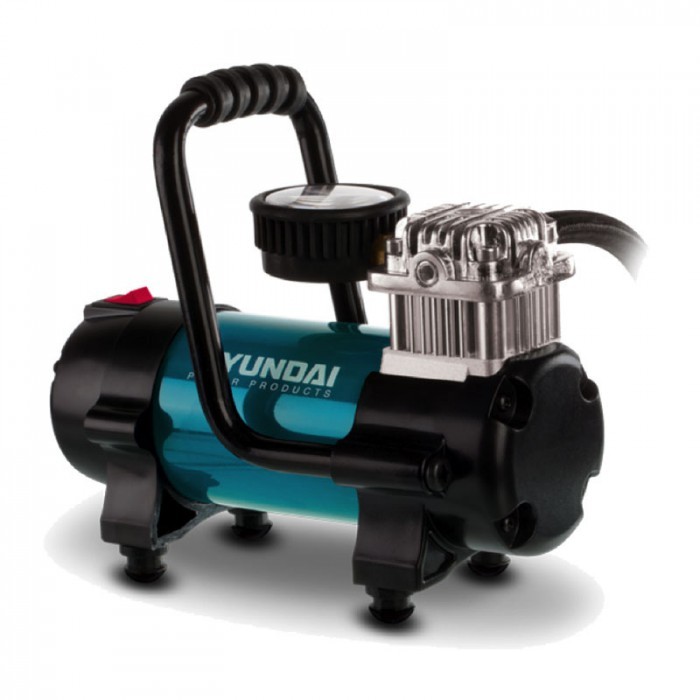

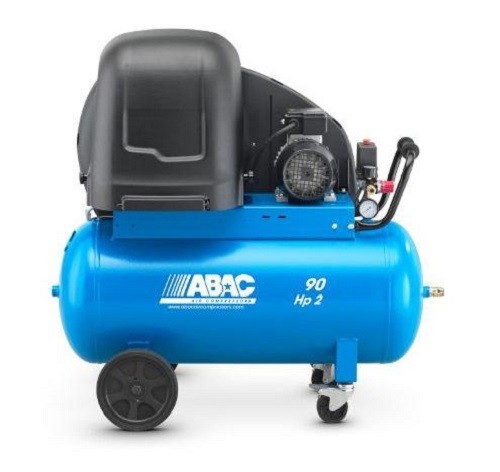

Внутри цилиндров поршни совершают возвратно-поступательное движение, сжимая газ. Одноступенчатый компрессор состоит из одного цилиндра или нескольких параллельных цилиндров. Многоступенчатый компрессор состоит из нескольких последовательно соединенных цилиндров. Охлаждающая вода используется для того, чтобы энергия, рассеиваемая компрессором, могла быть отведена в воду. Ниже представлена маркированная схема двухступенчатого компрессора.
Ниже показан многоступенчатый центробежный компрессор со встроенным редуктором.
Центробежные компрессоры — это динамические компрессоры, то есть энергия передается от движущегося набора лопаток к газу. Эта энергия принимает форму скорости и давления.
Показанный ниже многоступенчатый компрессор используется для рециркуляции водорода в процессе очистки нефти.
Газ входит через первый статор, называемый рядом направляющих лопаток, и подвергается воздействию ротора. Газ выходит на следующий ряд статора и продолжается в осевом направлении, чередуя ряды ротора и статора. Когда газ проходит через компрессор, его давление увеличивается (стрелки становятся темнее), что приводит к сжатию.
, Fredericksburg, VA
Энглвуд Клиффс, Нью-Джерси: Прентис-Холл, 19 лет.92. Печать.Разработчики
- Джефф Скрамлин
- Марк Шнейдкраут
- Alex Wozniak
- Mike Africa
- Steve Wesorick
- Kelsey Kaplan
- Thomas Plegue
- Austin Potter
Audio Compression 101: How to Use a Compressor for a Better Mix
Learn mixing
This is урок является шагом 8 / 9 плана урока LANDR.
Нажмите здесь, чтобы начать с самого начала, или просто продолжайте читать.
Сжатие звука — один из самых важных инструментов в вашем наборе инструментов для продюсера.
На самом деле, это одна из основных задач при микшировании любого типа музыки.
Несмотря на это, сжатие в музыкальном производстве часто понимают неправильно. С таким важным процессом новичкам может быть трудно начать работу.
В этой статье я расскажу обо всем, что вам нужно, чтобы понять, какую роль играет сжатие звука в микшировании музыки. Я раскрою, как это работает, и дам вам лучшие советы, как научиться использовать его в вашем собственном процессе.
Начнем.
Советы по смешиванию, учебные пособия, руководства по снаряжению и многое другое — доставляется еженедельно
Следите за новостями в блоге LANDR.
Что такое компрессия в музыке?
Сжатие динамического диапазона — это процесс в производстве музыки, используемый для выравнивания громких и тихих частей звука в записанной дорожке.
Считается важной задачей при микшировании музыки наряду с эквалайзером и применением звуковых эффектов, таких как реверберация и задержка.
На самом деле, сжатие является важным навыком для всех музыкальных продюсеров, который оказывает огромное влияние на все, от ударных до современного студийного вокала.
Подсказка:
Сжатие динамического диапазона полностью отличается от методов сжатия данных, используемых для уменьшения размера цифровых файлов при хранении или передаче. Если вы ищете информацию об этом типе сжатия, перейдите к нашему руководству по форматам аудиофайлов, чтобы получить основы.
LANDR Мастеринг
Звук студийного качества
Наш мощный, управляемый искусственным интеллектом механизм мастеринга прослушивает вашу песню и воспроизводит чистую музыку студийного качества, готовую к выпуску.
Почему при микшировании используется сжатие звука?
Компрессия используется в музыке для уменьшения динамического диапазона сигналов с громкими и тихими элементами, чтобы их можно было отчетливо слышать.
Компрессия используется в музыке для уменьшения динамического диапазона сигналов с громкими и тихими элементами, чтобы их можно было отчетливо слышать.
Подумайте о разнице между мягким звуком, похожим на шепот вокала, и агрессивным треском малого барабана. Чтобы они оба были слышны на записи, звукоинженер должен управлять динамикой.
Но даже в одном и том же звуке тихие детали могут легко затмеваться самыми громкими моментами.
Хороший способ понять это — подумать о звуке записанной ударной установки. Быстрое начало звука, когда палочка ударяется о кожу барабана, является ярким примером переходного процесса .
Это термин, обозначающий первоначальный всплеск энергии при появлении звука.
В большинстве звуков переходный процесс является самым громким моментом в сигнале. Чтобы услышать переходные процессы наравне с основным звуком, часто необходима компрессия.
Возвращаясь к примеру с барабанами, сжатие снижает уровень ударов палочки и повышает уровень поддерживающего тона каждого барабана вместе с затуханием звука в комнате.
Как работает сжатие звука?
Основной эффект компрессора заключается в уменьшении громкости сигнала, когда он достигает определенного уровня.
Компрессор имеет несколько элементов управления, которые помогут вам точно контролировать его работу:
Порог
Уровень, на котором компрессор начинает работать, называется порог — вы устанавливаете его с помощью регулятора дБ, чтобы определить части сигнала, на которые воздействует компрессор.
Установите высокий порог, и компрессор будет уменьшать усиление только самых агрессивных переходных процессов.
Установите более низкий порог, и он сжимает большую часть сигнала.
Ratio
Регулятор ratio определяет, насколько компрессор уменьшает усиление после того, как сигнал преодолеет пороговое значение.
Соотношение записывается как сравнение с незатронутым сигналом. Чем выше первое число в соотношении, тем интенсивнее сжатие.
Чем выше первое число в коэффициенте, тем интенсивнее сжатие.
Если это звучит запутанно, это может быть проще понять с помощью инфографики. Вот визуальное сравнение того, как уровень изменяется с различными коэффициентами сжатия звука.
Подсказка:
Компрессор с очень агрессивным соотношением называется лимитером, так как он не позволяет ни одному сигналу пройти порог. Если вы не можете сравнить сжатый сигнал с несжатым сигналом, соотношение на самом деле составляет ∞:1!
Атака и релиз
Атака и релиз определяют время действия компрессора. Это основные элементы управления, позволяющие сделать звук сжатия музыкальным и приятным.
Как должно вести себя снижение усиления, когда компрессор начинает воздействовать на сигнал? Должен ли он срабатывать сразу или наступать медленнее? Это должно прекратиться сразу или постепенно отпустить?
Вот несколько основных советов, если вы не привыкли так думать о своих звуках:
- Быстрая атака хороша для контроля агрессивных транзиентов, таких как бас-гитара
- Медленное время атаки позволит части звука пройти через транзиенты, чтобы сохранить силу и динамику — это часто полезно для ударных и сэмплов
- A быстрый релиз может помочь создать ощущение давления и ритмичности звука
- Медленный релиз может сделать действие компрессора менее выраженным и более тонким
Это очень общие рекомендации, поэтому внимательно слушайте и развивайте собственную интуицию.
для атаки и восстановления компрессора.
Плагины LANDR
Более 30 профессиональных плагинов
Получите инструменты для формирования вашего звука с более чем 30 синтезаторами, инструментами, эффектами и служебными плагинами от лидеров отрасли, таких как Arturia, UJAM и других.
Как правильно пользоваться компрессором
Использование компрессора может быть затруднено, когда вы только начинаете микшировать.
В отличие от звуковых эффектов, таких как эквалайзер или реверберация, влияние сжатия на звук не всегда очевидно.
На самом деле, это может быть настолько запутанным, что я написал целое руководство о том, как услышать саму компрессию.
Тем не менее, лучший способ эффективно использовать сжатие — это хорошо понимать его и иметь четкую цель при его применении.
Вот несколько вопросов, которые вы можете себе задать, чтобы принять правильное решение относительно сжатия:
1. Нужно ли мне это?
Многие звуки, с которыми вы работаете, изначально не имеют большого динамического диапазона.
В этих случаях сжатие звука не требуется и может даже иметь негативный эффект.
Я говорю о устойчивых тонах, таких как синтезаторные пэды, искаженная гитара или другие естественно сжатые звуки.
Сохраните плагины компрессора для более динамичных источников.
2. Какие части звука становятся громче или тише?
Когда вы увеличиваете интенсивность сжатия, слушайте, какие аспекты сигнала выходят.
Когда вы увеличиваете интенсивность сжатия, слушайте, какие аспекты сигнала выходят.
Вы раскрываете больше деталей или прячете важные детали?
Чтобы почувствовать это, нужно время, но постарайтесь сосредоточиться на частях звука, которые вы хотите выделить, применяя компрессию.
3. Помогает ли это музыке?
Это кажется довольно расплывчатым, но выслушайте меня.
Хорошее сжатие должно улучшить основные музыкальные качества песни.
Если вы используете его на барабанах, это должно утяжелить грув.
Если вы используете его для вокала, он должен дополнять голос певца.
Это также требует некоторого опыта, чтобы почувствовать, просто держите ухо востро, если вы приносите больше вреда, чем пользы!
Горячий совет:
Ищете гибкий плагин компрессора с качественным звуком, который легко освоить? Klevgrand Korvpressor — универсальный вариант для любого источника звука с уникальным пользовательским интерфейсом для визуализации эффекта сжатия. Korvpressor теперь поставляется в комплекте с годовой подпиской на LANDR Studio, а также с такими необходимыми для продюсера инструментами, как мастеринг и распространение.
LANDR Studio
Сквозное производство музыки
Получите неограниченный доступ к мастерингу и распространению, 30+ плагинов стоимостью более 2000 долларов США и более.
Распространенные ошибки компрессора
В этой заметке я быстро расскажу о нескольких способах, которыми начинающие и промежуточные продюсеры могут ошибаться при сжатии.
Следите за ними, когда привыкнете к компрессии звуков в миксе.
Слишком быстрая атака на барабанах
Когда вы впервые берете в руки классный плагин компрессора, может возникнуть соблазн услышать, как он подавляет звук настолько агрессивно, насколько это возможно.
Это может стать настоящей проблемой для барабанов в контексте микса.
Когда атака слишком быстрая, транзиенты будут проталкиваться слишком глубоко в корпус барабана, чтобы пробить плотный трек.
Это может привести к тому, что барабаны исчезнут, а микс станет плоским и безжизненным.
Порог слишком низкий
Вы можете подумать, что понижение порога увеличит интенсивность эффекта сжатия.
В каком-то смысле так и будет, но с динамикой все немного сложнее. Услышать релиз компрессора — большая часть характера, который он привносит в звук.
Если порог настолько низок, что компрессор никогда не срабатывает, вы на самом деле не слышите, на что он способен!
Во многих случаях музыкальная компрессия означает, что стрелка уменьшения усиления прыгает и подпрыгивает в такт ритму.
Горячая подсказка
Более быстрое восстановление может усилить «накачку» звука, который иногда ассоциируется с сильной компрессией, особенно на барабанах готов к выпуску. Мастер трек.
Сжатие звука вместо выравнивания
Это также может показаться нелогичным, но иногда компрессор не может контролировать очень большие колебания динамического диапазона при неравномерном исполнении.
Это может быть особенно отчетливо видно при микшировании вокала, особенно если есть более тихие пассажи рядом с кричащими или репетированными партиями.
В таких ситуациях не следует ожидать, что один компрессор обеспечит достаточно прозрачное снижение усиления, чтобы выровнять всю производительность.
На самом деле, если один сегмент заставляет ваш компрессор работать значительно интенсивнее, вам следует подумать об использовании автоматизации или усиления клипа для управления уровнем, который поступает в него.
Идеальный сквош
Как только вы освоите сжатие, вы будете зависимы от его приятного эффекта.
