Поплавочные выключатели: цены от 543 рублей, отзывы, производители, поиск и каталог моделей – интернет-магазин ВсеИнструменты.ру

Содержание

Поплавковый переключатель — устройство, самостоятельная замена

Системы, функционирование и долговечность которых определяется уровнем и давлением воды, нуждаются в установке вспомогательных элементов, которые делают их использование автоматизированным и безопасным. Наиболее распространенными среди них являются поплавковые выключатели и клапаны, которые сегодня нашли себе применение не только в промышленности и сельском хозяйстве, но и быту. Ввиду актуальности данной темы рассмотрим особенности их строения, работы и монтажа.

Для чего нужен поплавковый переключатель?

Поплавковый выключатель используется для запуска и остановки устройств, работа которых зависит от уровня рабочей жидкости среды, в которую опущен поплавок. В виду своего конструктивного исполнения он способен решать множество задач:

автоматического управления основным и вспомогательным водонапорным агрегатом;
мониторинга уровня жидкости в случае аварийных ситуаций;
сигнализатора перелива;
защиты от сухого хода и перегрева двигательной обмотки;

регулировки уровня заполнения канализации.

Их особенностью является то, что на одну емкость может приходиться несколько поплавковых выключателей, различных конструктивно и по функциональному предназначению.

Устройство поплавкового сигнализатора уровня жидкости

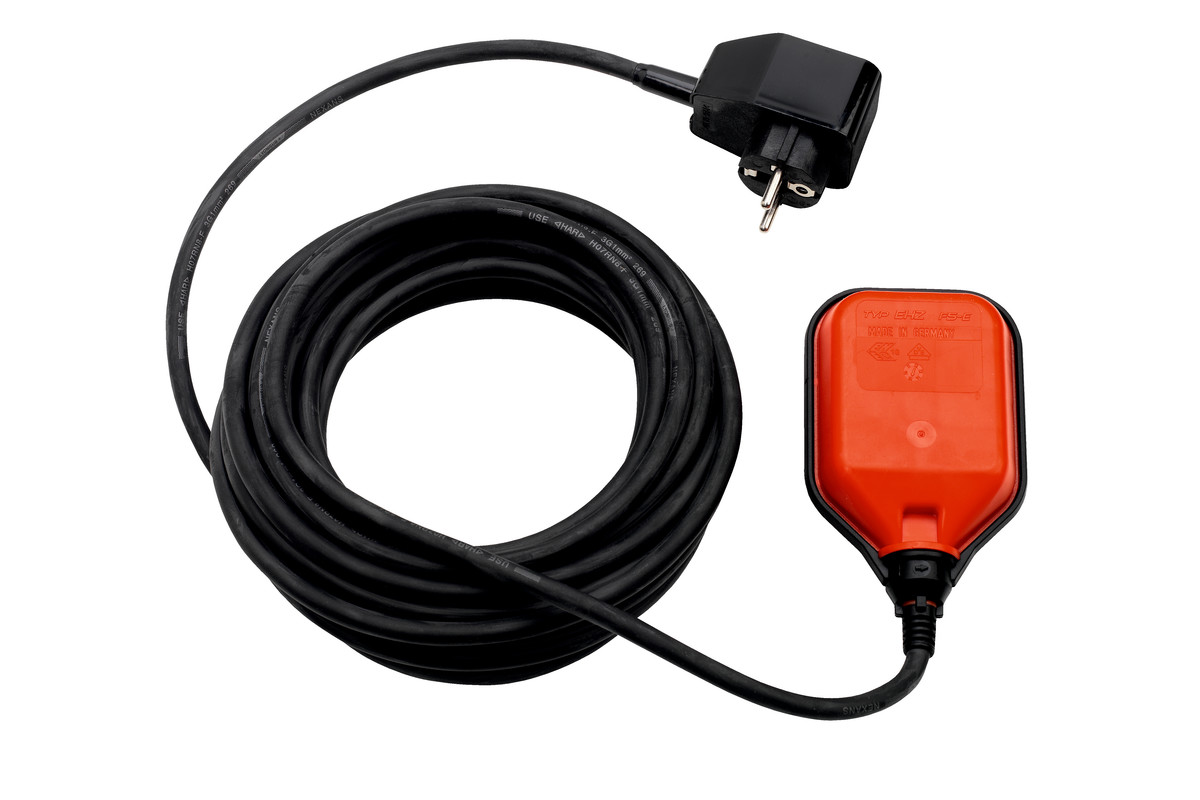

Внешне поплавковый выключатель напоминает малогабаритное пластиковое изделие с герметичным гладким корпусом, обеспечивающим его хорошие плавучие свойства. Он лишен пор, за счет чего практически не загрязняется и быстро самоочищается от механических примесей.

Внутри него содержатся следующие элементы:

электропереключатель;
рычаг для поддержания его работы;
стальной шар – управляет положением рычага и корректирует его при смещении поплавка;
3-приводный электрокабель – один закрытый, два остальных агрегируются с противоположными контактами тумблера.

Поплавочные выключатели для насоса бывают:

легкими – рассчитаны на чистую питьевую воду;
тяжелые – адаптированы под фекальные и дренажные агрегаты.

Независимо от типа конструкции, схема замыкания у них одинакова. Для этого служат синий и черный провода.

Они срабатывают, когда поплавок занимает самую нижнюю точку. Когда он достигает своей верхней отметки, роль замыкающих проводов играют коричневый и черных кабель.

Хорошие изоляционные свойства конструкции обеспечивает механический уплотнитель, который устраняет электрическое напряжение внутри корпуса выключателя. Для предания ему герметичных и водоотталкивающих характеристик в место вывода кабеля заливается смола.

Немаловажную роль для функционирования выключателя в различных условиях среды играет материальное исполнение контактирующих с рабочей средой деталей. Именно поэтому большинство последних модификаций поплавковых датчиков изготовлены из термопластичной резины, стойкой к воздействию спиртов, нефтепродуктов, метаболитов жизнедеятельности человека и животных, поверхностно активных веществ.

Принцип действия поплавковых выключателей

Способов функционирования поплавковых переключателей для водяных резервуаров огромное множество, что продиктовано разнообразием их конструкций. Существует несколько классических вариантов, когда:

выключатель блокирует электромотор насоса, когда всплывает на поверхность емкости при ее заполнении, и снова возобновляет его работу, когда бак опустошается;
поплавковое реле уровня воды для насоса запускает автоматическую водонапорную станцию при заполнении бачка и отключает ее, когда в нем заканчивается вода;
всплывший к верху емкости поплавок подает сигнал на закрытие клапана или сервопривода и, оказываясь на дне резервуара, снова их открывает;

выключатель сигнализирует оператору или диспетчеру, что гидроаккумулятор заполнен (в момент, когда он находится на необходимом уровне) или о нехватке жидкости, когда опускается на дно в пустом баке;
поплавок, установленный в канализационную яму, включает фекальный насос для перегонки сточной воды при ее заполнении. Когда выгребная яма опустошается, поплавок отключает насос до следующего раза;
двухуровневый выключатель рассчитан сразу на два насоса – один из них накачивает воду, когда поплавок занимает свою нижнюю позицию, а другой – в его верхнем положении. Причем, когда работает один насос, второй находится в неактивном состоянии.

Как установить поплавковый выключатель в емкость?

Последовательность работ выглядит следующим образом:

крепим грузило из комплекта к выключателю, предварительно определившись с уровнем и подготовив электрокабель;
подсоединяем кабель от поплавкового реле к насосу, учитывая то, что они должны подключаться строго над водой;
помещаем поплавковый выключатель в водонаполненную емкость. При этом между грузиком и корпусом реле формируется уровень срабатывания.

Когда необходимо смонтировать сразу несколько поплавковых выключателей, монтаж специальной штанги обязателен. Ее можно изготовить своими руками, предварительно взяв пластиковую трубу иди деревянную рейку, длина которой должна превышать диаметр емкости. На штангу навешиваются поплавки и регулируются так, чтобы они не мешали друг другу.

Ниже приведены типичные схемы подключения к напорным устройствам:

Значение и функции поплавкового клапана

Поплавковый клапан – надежный способ поддержания стабильного уровня воды в системах отопления и сантехнических узлах. В отопительных контурах такой клапан вводится для того, чтобы обеспечить постоянный поток жидкости в необходимом направлении. После его установки теплоноситель беспрепятственно течет лишь в одном направлении, а в обратном его перемещение невозможно.

Такие клапаны приспособлены не только к отопительным системам с циркуляционными насосами, но и без них, где ток жидкости обеспечивается гравитационной силой. Обратный клапан, вмонтированный в сливной бачек унитаза, поддерживает в нем постоянный уровень воды. Рассмотрим отдельные разновидности клапанов обратного действия.

Классификация обратных поплавковых клапанов

Поплавковые клапаны для санузлов бывают:

поршневыми – их главным элементом выступает поршень, который передвигается в горизонтальной плоскости.

Они работают за счет того, что ось всегда подвижка. Когда между поршнем и седлом создается максимальное давление, ток воды прекращается;
мембранными – в них в роли затвора выступает прорезиненная мембрана. Когда емкость заполняется, поплавковый клапан по рычажной оси движется к конусу и постепенно закрывает его просвет, тем самым прекращая подачу воды. В момент слива запорные элементы клапана не препятствуют оттоку воды и ее нагнетанию в бачок. Считаются самыми надежными из возможных конструкций;
кройдон-клапанами – самые устаревшие варианты, которые до встречаются лишь на советской сантехнике.

Отдельной разновидностью поплавкового клапан выступает поплавковый кран, применяемый для наполнения резервуаров жидкостью с нейтральной химической реакцией до необходимого уровня в автоматическом режиме. Состоит из поплавка и запорного механизма. При падении уровня жидкости опускаются поплавок и рычаг, который открывает клапан подачи воды. Когда в бачке достаточно жидкости, поплавок всплывает и воздействует на рычаг, которые закрывает клапан.

Как правильно выбрать поплавковый клапан?

Чтобы приобретение клапана с поплавковым механизмом было удачным и приносило лишь пользу, при покупке данного устройства необходимо обращать внимание на:

условия использования – где он будет вмонтирован: в открытом или закрытом резервуаре или замкнутом контуре трубопровода. Для холодной или теплой воды клапан может быть в пластиковом исполнении. Для горячей воды в питьевом или отопительном водопроводе лучше приобретать нержавеющие варианты. Они за счет своей коррозионной стойкости прослужат гораздо дольше стандартных металлических механизмов;
предполагаемый размер бачка, куда он будет помещен – наиболее простым и универсальным вариантом считается механический клапан. Он имеет простую конструкцию, удобную для монтажа своими руками. Такие клапаны не зависят от источника электроэнергии и не требуют большого давления в емкости. Их более совершенными аналогами выступают электрические поплавковые клапаны, адаптированные под средне- и крупногабаритные резервуары с оптимальным давлением. Характеризуются более продолжительным сроком службы.

Как заменить поплавковый клапан для емкости?

Поплавковый клапан – одна из самых уязвимых частей сливных бачков и оросительных систем. Для ее замены необходимо:

опустошить бак;
с помощью гаечного ключа разъединить водопровод и клапан;
демонтировать изношенный клапан и на его место поставить новый;
собрать конструкцию;
наполнить емкость водой.

После этого переходят к этапу регулировки. Для этого настраивают подачу воды и внимательно следят за тем, чтобы уровень воды не превысил максимально допустимый. Перемещением поплавка вниз или вверх находят оптимальное местоположение, которое поможет избежать перелива или недостаточного наполнения.

Поплавковый датчик уровня воды применение, устройство и принцип действия.

Выключатель поплавкового типа для электрических насосов – один из наиболее дешевых и простейших методов защитить насосное оборудование от так называемого «сухого хода». Имеет такой тип выключателя и простое народное название – “поплавок”.

Методы, с помощью которых можно проводить управление насосом, разнятся. Их очень много и все они разные. Но вот самым простейшим из них есть выключатель поплавкового типа. Из-за своей простоты, он является одним из самых популярных методов.

Такой тип выключателя имеет некоторые преимущества. Во-первых, его можно использовать как датчики определяющие уровень воды. Во-вторых, это прекрасный исполнительный элемент насосного управления. Резервуары, накопительные емкости, баки, колодцы – вот где его можно использовать.

Какого предназначение “поплавка”? – Он помогает управлять разными видами промышленных и бытовых насосов обеспечивающих водоснабжение, водоотведение. Также, он может быть применим и в системах канализации.

Поплавковые выключатели ,как правило, поставляются в комплекте со специальным (водопогружным) кабелем .

Пример,поплавковых выключателей с различной длинной кабеля, в зависимости от назначения:

1. Датчик уровня 0,5У , 0,5 метра

2.Датчик уровня поплавкового типа 3 у , 3 метра

3.Датчик уровня поплавкового типа FS 6, 6 метров

Не обязательно проводить установку только одного вида поплавочного выключателя в одном резервуаре. Их можно спокойно устанавливать несколько штук. При этом, каждый будет делать свою роботу и иметь свою функцию. Так, поплавок может выполнять процесс управления первым по важности насосом и вспомогательными агрегатами. Он без проблем сможет служить как датчик на случай аварийной ситуации, а, так же как переливной датчик.

Подобные приборы очень полезно использовать в этих системах. Они не только послужат гарантами надежной защиты насосного оборудования от «сухого хода» , но и не дадут проявиться проблеме перелива, не зависимо от емкости, в которой их используют.

ОСОБЕННОСТИ КОНСТРУКЦИИ
Чем же является этот выключатель поплавочного типа? Это простая герметичная плавающая пластиковая коробка со стальным шариком и электрическим переключателем внутри. Если положение поплавка изменилось, шарик проводит замыкание или размыкание контактов переключателя.

Поплавочные выключатели для насоса бывают:

легкими – рассчитаны на чистую питьевую воду;
тяжелые – адаптированы под фекальные и дренажные агрегаты.

Shoppen Sie вертикальные поплавочные выключатели уровня воды online – AliExpress

Entdecken Sie eine Vielzahl von вертикальные поплавочные выключатели уровня воды & shoppen Sie spielend leicht auf AliExpress

Auf der Suche nach вертикальные поплавочные выключатели уровня воды von hoher Qualität zu niedrigsten Preisen? Nun, Sie haben Glück! Auf AliExpress können Sie Ihre Suche nach вертикальные поплавочные выключатели уровня воды zum Abschluss bringen und tolle Angebote finden, die ein echter Knaller für Ihr Geld sind! Sie wissen nicht, wo Sie anfangen sollen? Hier ist eine Kurzanleitung, wie Sie das Beste aus AliExpress herausholen und die günstigsten Angebote erhalten!

Verwenden Sie Filter: AliExpress verfügt über eine große Auswahl an allen Artikeln. Um den richtigen Artikel вертикальные поплавочные выключатели уровня воды zu finden, der Ihren Bedürfnissen entspricht, experimentieren Sie einfach mit den Filtern, um nach bester Übereinstimmung, Anzahl der Bestellungen oder Preis zu sortieren. Sie können auch nach Artikeln filtern, die kostenlosen Versand, schnelle Lieferung oder kostenlose Rückgabe bieten, um Ihre Suche einzugrenzen!

Entdecken Sie Marken: Kaufen Sie вертикальные поплавочные выключатели уровня воды von vertrauenswürdigen und bekannten Marken ein, die Ihnen gefallen, indem Sie einfach auf das Markenlogo in der linken Randleiste klicken. Dadurch können Sie gezielt nach allen verfügbaren Artikeln вертикальные поплавочные выключатели уровня воды der Marke filtern!

Lesen Sie Rezensionen: Wann immer Sie auf der Suche nach dem besten Artikel вертикальные поплавочные выключатели уровня воды sind, finden Sie auf der Artikeldetailseite echte Rezensionen von Käufern. Hier erfahren Sie viele nützliche und hilfreiche Informationen über den Artikel вертикальные поплавочные выключатели уровня воды und sogar Tipps und Tricks, um Ihr Einkaufserlebnis zu einer unvergesslichen Erfahrung zu machen!

Mit den oben genannten Tipps sind Sie auf dem besten Weg, вертикальные поплавочные выключатели уровня воды von guter Qualität zu ermäßigten Preisen zu finden und gleichzeitig von Vorteilen wie schnellem Versand oder kostenloser Rückgabe zu profitieren. Wenn Sie Neukunde sind, kommen Sie auch in den Genuss spezieller Angebote oder Geschenke für Neukunden! Stöbern Sie in AliExpress nach noch mehr Artikeln aus und bringen Sie Ihr gesamtes Einkaufserlebnis online zum Abschluss. Jetzt können Sie ganz einfach und unkompliziert alles, was Sie sich wünschen, zu niedrigen Preisen und guter Qualität erhalten.

Канализационные насосные станции – принцип работы бытовых и промышленных КНС

Строительство каждого дома, каждого промышленного здания сопровождается такой проблемой как отведение сточных вод. В той ситуации, когда недалеко лежит центральная канализация или имеется возможность установки септиков решить этот вопрос намного легче. Но что же делать, если нет таких возможностей? А тогда данная проблема решается установкой канализационной насосной станции (КНС). Её заданием является перекачивание всех сточных вод к близлежащим очистным сооружениям.

Принцип работы канализационной насосной станции

Как устроена КНС

Если же говорить о самом устройстве КНС то, оно представляет собой герметичную сливную яму, которая имеет один или пару специальных насосов для доставки сточных вод к нужному месту. Устройство составляется из нескольких основных элементов. Конечно же, оно имеет накопительный резервуар. Здесь все понятно, ведь он предназначен для сбора отходов. Он может быть сооруженным из пластика, бетона или же металла. Далее следует фекальный насос.

Обратите внимание!
Обычно КНС оснащена двумя такими насосами: рабочим и резервным. Их заданием является поднятие сточных вод на нужный уровень. А далее все это идет самотеком по типу обычной канализации.

Следующий элемент устройства называется системой трубопроводов. Она занимается объединением насосов в одну систему и отправкой сточных вод в центральную канализацию или к очистным сооружениям. А специальные задвижки, которыми оснащен трубопровод, дают возможность контролировать работу насосов.

Обратите внимание!
КНС имеет и поплавочные выключатели, которых есть несколько (3-4). Они автоматически включают или выключают насос.

Канализационная насосная станция бытовая — принцип работы

Почти каждая бытовая канализационная станция оборудована лестницей для осуществления её обслуживания, крышей со специальными смотровыми отверстиями и электрической щитовой для контроля подачи электроэнергии к КНС.

Бытовая канализационная насосная станция

Насосы, которые применяются в КНС, зачастую являются агрегатами, погруженными в воду. Они либо монтируются на вертикальных направляющих либо просто весят на цепях. В силу этого можно произвести быструю замену насосов, когда они становятся нерабочими. Заменяя один насос, станция продолжает работать в обычном режиме. Также ни она такая станция не обходится без вентиляции, которая представляет собой два выходящих патрубка на крыше. Задачей одного из них является доставка свежего воздуха к КНС, а второго — удаленные грязного. В более серьезных КНС второй патрубок имеет систему фильтрации. А также существует и дополнительный патрубок, опущенный на дно резервуара для аварийного удаления жидкости. Насосная станция на очистном сооружении, принцип работы такой же.

Виды канализационных насосных станций

Есть два главных типа КНС – промышленные и бытовые. Промышленными станциями КНС называют те, которые представляют собой крупные установки умеющие собирать отходы с многих домов одновременно. Бытовые или мини-канализационные насосные станции, на примере «сололифт» разделяются на два подвида: для откачки вод из определенного сантехнического прибора и для борьбы со сточными водами из нескольких санузлов.

Как работает канализационная насосная станция

Когда требуется устанавливать мини-КНС бытовую

Установка данных станций понадобится в том случае, когда домашние санузлы имеются в подвальных этажах. Ведь транспортировка сточных вод оттуда затруднена по причине низкого положения сантехники. Или же когда центральная канализация расположена относительно далеко от дома. В первом случае требуется использовать «сололифт», монтаж которого делается внутри самого санузла.

Мини канализационная насосная станция

Вторая ситуация предвидит уже более крупные установки, которые монтируются вне дома. И они представляет собой полноценную канализационную станцию, но выполненную в миниатюре. Выбирая такой тип бытовой КНС, стоит обратить свое внимание размеры накопительного резервуара. Они должны соответствовать суточному употреблению воды в доме, деленному на четыре. Только так можно обеспечить экономию расхода энергии на действие КНС.

Канализационная насосная станция | Журнал о розничной торговле

Канализационная насосная станция: устройство и принцип работы

По сути, КНС является герметичной сливной ямой, оборудованной одним или несколькими специальными насосами, благодаря которым происходит транспортировка сточных вод в пункт их назначения. Если разбираться подробно с устройством и принципом работы канализационной насосной станции, то можно выделить следующие основные элементы этого устройства.

Накопительный резервуар. Здесь все понятно – это емкость для сбора отходов человеческой жизнедеятельности. Этот накопительный резервуар может быть изготовлен как из пластика, так и из бетона и даже металла. Следует понимать, что материал емкости оказывает прямое влияние на стоимость КНС.

Фекальный насос. Как правило, КНС предусматривает установку двух таких агрегатов – один рабочий, другой резервный. Эти насосы практически не создают давления – в их задачи входит подъем сточных вод на определенный уровень. Дальше фекалии идут самотеком, как и в обычной канализационной системе.

Система трубопроводов. Она объединяет оба насоса в единую систему и отправляет сточные воды к очистным сооружениям или в центральную канализацию. Как правило, система трубопроводов оборудуется специальными задвижками, позволяющими управлять работой насосов.

Поплавочные выключатели. Используется, как правило, несколько штук (три, а то и четыре). В их задачи входит включение и выключение насоса в автоматическом режиме. Действуют они просто – когда уровень сточных вод в канализационной насосной станции повышается до определенного уровня, поплавок поднимается вверх, натяжение троса ослабевает, в результате чего срабатывает выключатель, и насос включается, начиная перекачивать скопившуюся в резервуаре жидкость. Когда уровень падает до заданной отметки, трос снова натягивается и выключатель отключает насос. Три или четыре поплавка нужны для полного контроля работы КНС – в случае выхода из строя первого, срабатывает второй. А в случае невключения самого насоса, третий и четвертый поплавки включают резервный агрегат.

Кроме того, практически все бытовые канализационные насосные станции оборудуются лестницей для ее обслуживания, специальной крышкой со смотровыми и ревизионными отверстиями и электрической щитовой, в задачи которой входит контроль над подачей электрической энергии к оборудованию КНС.

Особое внимание хочется уделить насосам, используемым в КНС – как правило, это погружные агрегаты. Они монтируются либо на вертикальных направляющих, либо просто крепятся на цепях. Такой подход к делу позволяет выполнять быструю и простую замену насосов в случае их поломки. Если речь идет о замене одного насоса, то в процессе проведения этих работ комплектная канализационная насосная станция продолжает работать, и ее не останавливают.

Очень важным моментом является вентиляция канализационной насосной станции – она устанавливается на крышке и представляет собой два выходящих из нее патрубка, один из которых отвечает за приток свежего воздуха в КНС, а другой за удаление загрязненного.

Как правило, в серьезных станциях удаляющий патрубок оборудуется системой фильтрации. Кроме того, на крышке КНС устанавливается дополнительный патрубок, опущенный практически на дно накопительного резервуара. С его помощью осуществляется аварийное удаление сточных вод из накопительной емкости.

КНС: разновидности канализационных насосных станций

Существуют две основных разновидности канализационных станций – бытовые и промышленные. К промышленным станциям относят огромные установки, способные собирать отходы человеческой жизнедеятельности с большого количества домов. О них мы говорить не будем, а рассмотрим бытовые или, как их еще называют, мини-канализационные насосные станции, ярким представителем которых является устройство под названием «сололифт».

Бытовые канализационные станции могут быть двух типов – одни из них предназначены для откачки сточных вод непосредственно от одного сантехнического прибора (например, унитаза), а другие способны справляться со сточными водами, отводящимися от нескольких санузлов. Необходимость установки мини-КНС может возникать только в двух случаях.

Когда в доме имеются санузлы, расположенные в подвальных этажах, откуда транспортировка отходов затруднена в связи с низким уровнем расположения сантехприборов.

Когда центральная канализация расположена на сравнительно удаленном от дома расстоянии.

В первой ситуации используется так называемый «сололифт», и монтаж канализационной насосной станции такого типа выполняется непосредственно внутри санузла. Он устанавливается между канализацией и выводом унитаза. Кстати, такая КНС одновременно является измельчителем крупных бытовых отходов – для ее подключения не нужно прокладывать к унитазу канализационные трубы большого диаметра. Выходное отверстие этих устройств имеет диаметр максимум 40мм, а в большинстве случаев и того меньше – 32мм.

Во второй ситуации применяются более крупные установки, монтируемые за пределами дома. По сути, они представляют собой полноценную насосную станцию для канализации, изготовленную в миниатюре. При ее выборе нужно обратить внимание на емкость накопительного резервуара – она должна соответствовать суточному расходу воды в вашем доме, деленному на четыре. Таким способом обеспечивается экономичный расход энергии на работу КНС.

Где используются дизельные насосные установки

Дизель, благодаря своей надежности, экономичности, неприхотливости в обслуживании и мобильности, широко применяется как средство временного замещения вышедших из строя стационарных силовых установок и источников энергии. Самые трудоемкие и ответственные работы, будь то аварийное электроснабжение или экстренное водоотведение и водоснабжение, выполняют машины, оснащенные двигателями внутреннего сгорания (ДВС), работающими на этом виде топлива.

Как устроены насосные установки с дизельным ДВС

Все насосные агрегаты имеют схожее устройство. Основные их узлы идентичны и отличаются лишь по мощности, производительности, а также агрессивности и температуре рабочих жидкостей. В общем случае конструкция изделия включает следующие элементы:

Учитывая серьезные крутящие моменты, все подобные механизмы монтируются на жесткой раме. Это затрагивает как стационарные и возимые устройства, так и исполнение на колесном шасси. Наличие рамы обязательно, вне зависимости от производительности и назначения конкретной модели.
Двигатель, обеспечивающий паспортные технические характеристики насосной станции. Он оснащается устройством сопряжения с присоединяемым оборудованием (муфта).
Насос одного из типов, позволяющих проводить работы согласно назначению аппарата. Чаще всего применяют вихревые и поршневые модели помп.

Разумеется, в насосных станциях предусмотрены возможности их сопряжения с трубопроводами, а иногда и соединительные рукава. Их комплектация может значительно отличаться от одной модели к другой. Помимо этого, насосные установки могут иметь системы управления, автоматического пуска и прочее опциональную оснастку.

Где используются насосные агрегаты

Учитывая потребность в оборудовании этого типа многих отраслей хозяйства, сфера его применения весьма широка. Чаще всего дизельная насосная установка применяется для достижения следующих целей:

перекачка воды для орошения или обводнения земель;
перемещение жидких фракций навоза для последующего их внесения на поля в качестве удобрений;
экстренная подача чистой воды (питьевой) в случае аварий в инфраструктуре централизованной ее подачи;
откачка и перемещение нечистот в системах канализации предполагает наличие насосных станций (КНС).

Кроме того, насосные установки используются как часть оборудования в системах пожаротушения, осушения подтопленных участков и в других случаях.

Насосные установки Bioguard

Под брендом Bioguard выпускаются КНС и локальные очистные системы, применяемые в ливневых канализациях. Понятно, что насосные агрегаты применяются лишь в первом случае. Главные особенности КНС можно отразить следующим образом:

Усиленный корпус из стеклопластика неподвержен коррозии и оснащен лестницей с откидной площадкой. Это заметно облегчает обслуживание аппарата. В конструкции применена оригинальная технология защиты дна емкости и предусмотрен вентиляционный патрубок.
Насосы погружного типа характеризуются мощной подачей жидкости в трубопровод. Для управления ими применены поплавочные выключатели.
Для контроля работы КНС предназначен шкаф управления, что упрощает процесс ее диспетчеризации. Он может располагаться как вблизи объекта, так и поодаль то него, например, в рядом стоящем здании.

Помимо этого, насосные установки комплектуются запорной арматурой, устройством погружного монтажа, подъемной цепью и крепежными элементами.

КНС: изготовление. Канализационная насосная станция

Приобретение дома за городом является прекрасным решением для отдыха на природе. Вместе с этим возникают и некоторые проблемы с подведением к нему электроэнергии, а также удобств в виде душевой и туалета. Как быть, если центрального водоснабжения и канализации на территории дома нет? Вариантов решения этой задачи несколько: от туалета на улице с выгребной ямой до канализационной станции – КНС. Изготовление таких установок в наше время взяли на себя многие сантехнические компании, и это будет являться более подходящим по удобству и комфорту вариантом. Но перед тем как приобретать такую установку, следует изучить её принцип работы, преимущества и недостатки, разновидности и выбрать для себя подходящий вариант.

Область применения

Каждое помещение, где живут люди, нуждается в отведении стоков. Это сделать очень просто при наличии на жилом участке центральной канализации либо установленного септика. Тем не менее рельефные особенности некоторых территорий не позволяют реализовать эти варианты. Тогда на помощь и приходит канализационная насосная установка (КНС) – идеальное решение для комфортной жизни вне города. Она позволяет перекачивать сточные воды до близлежащей магистральной системы.

КНС нашли широкое применение в частных домах, где уровень выхода канализационных стоков расположен выше установок санитарно-технической принадлежности. К таким потребителям воды можно отнести бани, сауны, бассейны, где водяной расход очень высокий, а сами они располагаются в гаражах, подвалах либо на цокольных этажах помещений.

Разновидности КНС

Если изучить отечественный рынок сантехнических установок и изделий, то можно заметить, что канализационная насосная установка там представлена двух типов – бытовая и промышленная. Последняя, как можно понять по названию, в частных домах не используется, а находит применение в промышленных масштабах, когда необходимо собрать стоки от нескольких крупных объектов. Бытовые КНС (мини) устанавливают в коттеджах и частных загородных домах. Другое их название – сололифт. Они также подразделяются на два типа по способу откачки стоков – от одного санузла либо двух и более.

Выбор разновидности станции

Необходимость установки канализационных насосных станций обуславливается только двумя причинами:

Присутствием туалетов в цокольных этажах помещения.
Наличием поблизости центральной магистральной системы.

В зависимости от этого и выбирается сололифт либо более крупная КНС. Изготовление установки из первого варианта выполнено таким образом, что она монтируется прямо внутри санузла между унитазным выводом и непосредственно самой канализацией. Такая станция легко измельчает бытовые отходы и поэтому для неё могут использоваться трубы небольшого диаметра, что является более экономным вариантом.

Вторым вариантом является самая настоящая КНС, только небольших размеров. Перед её монтажом необходимо рассчитать суточный расход воды в помещении и поделить его на четыре. Также есть возможность настроить установку таким образом, чтобы она максимально экономно расходовала электроэнергию при сохранении наиболее эффективной работы по перекачке сточных вод.

Состав канализационных станций

Из чего же состоит КНС? Изготовление её можно рассматривать упрощённо, как самую обыкновенную сливную яму наподобие той, что расположены под уличными туалетами. Только она ещё оборудована специализированными насосами, которые осуществляют перегонку сточных вод к центральной магистральной системе. Если взглянуть на устройство таких станций более подробно, то она представлена целой системой: от накопительного резервуара до сети трубопроводов, и требует перед установкой подробного проектирования.

Начнём с рассмотрения сточных ёмкостей КНС. Они могут быть произведены из бетона и стали. Однако в последнее время приобретает популярность изготовление КНС из стеклопластика. Этот материал является композиционным и состоит на семьдесят процентов из стеклянных волокон, которые находятся в связке посредством полиэфирных смол. Стеклопластиковые сточные ёмкости, в отличие от других видов, обладают очень высокой прочностью при достаточно низком весе, способны выдерживать высокий диапазон температур, а также обладают очень высокой коррозионной стойкостью. Всё это упрощает проектирование КНС и позволяет получить долговечную установку за относительно невысокую плату.

Вторая важная часть канализационных установок – это фекальный насос. Обычно их два – рабочий и резервный. Их задачей является подъём стоков на необходимый уровень для дальнейшей транспортировки в канализацию по системе трубопроводов. В ней установлены специальные задвижки для управления работой насосов.

Последняя составляющая системы КНС – это поплавочные выключатели, которые предназначены для контролирования работы насоса в режиме полной автоматики. Принцип их действия основан на поднятии и опускании уровня жидкости, что приводит к включению или отключению насоса соответственно.

Принцип работы канализационной станции

На самом деле принцип работы любой КНС очень прост. В момент, когда сливной резервуар заполняется стоками выше определённого уровня, поплавочные выключатели запускают насосы, которые начинают перекачивать отходы в ёмкость для распределения. Затем они поступают в систему трубопроводов и попадают в канализацию.

Если в помещении проживает небольшое количество людей и объём отходов мал, то одного насоса будет достаточно. При увеличении объёма есть возможность подключить второй агрегат. Станция в этом случае автоматически перейдёт в режим усиленной нагрузки и оптимальным образом перестроит свою работу для экономии электроэнергии.

Установка КНС и её запуск

Строительство КНС является не совсем простым занятием, так как канализационные установки представляют собой довольно непростое в техническом плане оборудование, и такое дело лучше всего доверить профессионалам из специализированных фирм.

Монтаж станций осуществляется в котлован, размеры которого должны соответствовать указанным в инструкции. Его дно укрепляется плитами из железобетона либо заливается раствором цемента.

Затем к канализационной станции присоединяются трубопроводы – подводящий и отводящий, а также силовой кабель. Все работы производятся согласно документации по проектированию таких станций.

Установка насосов с поплавочными выключателями производится строго по инструкции, и по её завершении происходит опытный пуск КНС. Канализация центральной магистральной системы в случае правильной настройки должна сразу же наполниться сточными водами.

Обслуживание канализационных установок

Многих пользователей канализационных насосных установок интересует вопрос о том, можно ли самим производить профилактические работы для данного оборудования. Специалисты не рекомендуют этого делать. Лучшим вариантом будет вызов мастера из специализированной фирмы, который произведёт все необходимые работы по осмотру и плановому обслуживанию КНС. Изготовление отдельных элементов и ремонт станций также производятся квалифицированными специалистами.

Поплавковые переключатели | Надежный и точный

Датчики предельного уровня в целом отлично подходят для управления насосами и сигнализацией, когда уровень жидкости должен поддерживаться в пределах определенного допустимого диапазона. Отличный пример – управление насосом. Если резервуары переполнены, существует два риска: переполнение и отказ насоса при заполнении снизу. Если бак опустится слишком низко, вы также рискуете выйти из строя насоса. Поплавковые выключатели – отличный метод для включения и выключения насосов.

Некоторым поплавковым выключателям требуется контроллер для добавления логики к этому уравнению включения / выключения.Если насос управляется напрямую переключателем без логики, и уровень жидкости остановился прямо у поплавка (как это было задумано), любая рябь на поверхности заставит поплавок подпрыгивать вверх и вниз, дребезжая между включением и выключенный. Это быстро сожжет двигатель.

Элемент управления добавляет гистерезис, который указывает насосу не дребезжать, а выключать на одном уровне и включать только на другом уровне. Например, если вы наполняете резервуар, верхний поплавок скажет насосу выключиться.Насос оставался выключенным до тех пор, пока резервуар не опорожнялся до уровня нижнего поплавка, где он включался – оставаясь включенным, пока снова не достигал высокого уровня.

Некоторые поплавковые выключатели, такие как наша линейка Kari, имеют встроенный гистерезис. Поплавки имеют несколько (до четырех) точек переключения в одном поплавке. Они разработаны с механическим гистерезисом для различных применений, таких как заполнение или опорожнение резервуара, который определяет, какая точка переключения должна быть включена, а какая – выключена. Некоторые точки переключения также предназначены для обработки конфигураций аварийных сигналов.

Наконец, многие поплавковые выключатели используются просто для индикации уровня. В некоторых приложениях требуется серия индикаторов, которые указывают на заполнение на 25, 50, 75 или 100 процентов. Это не постоянное измерение уровня, но близко.

Отрасль общественного питания – отличное место для миниатюрных поплавковых переключателей APG FS из нержавеющей стали. Все три серии – FS-400, FS-410 и FS-500 – имеют сертификат NSF 169 для оборудования, связанного с пищевыми продуктами, и могут выдерживать температуры до 500 ° F. Таким образом, их можно использовать в резервуарах для пароварки, промышленных посудомоечных машинах и фритюрницах, а также в духовках.

Поплавковые переключатели серии FL

APG на штоке хорошо подходят для обработки и хранения небольших или крупных партий химикатов. Имея длину от 6 дюймов до 12,75 футов, FLE, FLR или FLX можно использовать в чем угодно: от небольших контейнеров до технологических резервуаров и больших резервуаров для хранения. Поскольку каждый FL изготавливается по индивидуальному заказу в соответствии с вашими требованиями, вы можете установить до семи уровней сигналов тревоги в точных точках, которые вам нужны.

В то время как миниатюрные поплавковые выключатели и поплавковые выключатели на стойке можно легко разместить в ограниченном пространстве, поплавковым выключателям с кабельной подвеской требуется пространство для перемещения при изменении уровня жидкости. Таким образом, если они не привязаны к минимальному расстоянию между уровнями переключения, подвесные поплавковые переключатели APG серий Kari и TLS имеют смысл только в средних и крупных приложениях. Независимо от того, занимаетесь ли вы производственным процессом, требующим большого количества воды, или являетесь небольшим коммерческим предприятием с собственным колодцем или резервуаром для воды, поплавковый выключатель с кабельной подвеской гарантирует, что вы никогда не удивитесь недостатку воды.

Что такое поплавковые выключатели и как они используются?

Поскольку мы находимся на нишевом производственном рынке и большинство наших друзей не знают, что мы делаем, мы думали, что пишем о наших различных предложениях продуктов и их использовании. Надеюсь, это поможет определить, что мы делаем. Вот статья №1 – что такое поплавковые выключатели и как они используются?

Поплавковый выключатель – это устройство, используемое для определения уровня жидкости в резервуаре. Переключатель может использоваться в насосе, индикаторе, сигнализаторе или других устройствах.

Поплавковые переключатели варьируются от малых до больших и могут быть такими же простыми, как ртутный переключатель внутри шарнирного поплавка, или сложными, как серия оптических датчиков или датчиков проводимости, выдающих дискретные выходы, когда жидкость достигает многих различных уровней в резервуаре. Возможно, самый распространенный тип поплавкового выключателя – это просто поплавок, поднимающий шток, который приводит в действие микровыключатель.

Обычное применение в жилых помещениях – отстойные насосы и конденсатные насосы, где переключатель определяет повышение уровня жидкости в отстойнике или резервуаре и включает электрический насос, который затем откачивает жидкость до тех пор, пока уровень жидкости не будет существенно снижен. в этот момент насос снова выключается.Поплавковые выключатели часто регулируются и могут иметь значительный гистерезис. То есть точка включения переключателя может быть намного выше точки отключения. Это сводит к минимуму количество циклов включения и выключения соответствующего насоса.

Двухступенчатый переключатель Поплавковые переключатели

Некоторые поплавковые переключатели содержат двухступенчатый переключатель. Когда жидкость поднимается до точки срабатывания первой ступени, включается соответствующий насос. Если жидкость продолжает подниматься (возможно, из-за того, что насос вышел из строя или его выпуск заблокирован), сработает вторая ступень. На этом этапе может отключаться источник перекачиваемой жидкости, запускаться аварийный сигнал или и то, и другое – это зависит от потребностей конечного пользователя.

Поскольку потребности в поплавковых выключателях на коммерческом уровне сильно различаются в зависимости от независимых потребностей конечного пользователя, существует большая потребность в поплавковых выключателях, изготовленных по индивидуальному заказу. Компания FPI Sensors производит поплавковые выключатели по индивидуальному заказу для клиентов по всему миру и для клиентов, начиная от штатных инженеров и заканчивая международными корпорациями, которым требуются 1000 нестандартных поплавковых выключателей.

Вертикальные поплавковые переключатели – нержавеющая сталь и пластик

Вертикальные поплавковые переключатели

Вертикальные датчики уровня жидкости устанавливаются наверху или внизу резервуара или емкости. Вертикальные жидкостные переключатели состоят из двух частей: штока и поплавка. Шток неподвижен и прикрепляется к верхней или нижней части резервуара. Один или несколько герконов герметично закрыты внутри, а провода выходят за пределы резервуара. Поплавок представляет собой объект в форме пончика, помещенный вокруг стержня, который поднимается и опускается вместе с уровнем жидкости.Когда уровень поплавка совпадает с уровнем геркона внутри штока, он магнитным образом приводит в действие герконовый переключатель, посылая электрический сигнал по проводам за пределы резервуара.

Эти герконовые переключатели доступны как в нормально разомкнутой, так и в нормально замкнутой конфигурациях ( Нормальные положения переключателей для жидкости ). Вертикальные поплавковые датчики изготавливаются из различных материалов, таких как пластик, нержавеющая сталь и другие, для обеспечения широкой химической совместимости с различными жидкими средами.Каждый из наших переключателей настраивается для удовлетворения требований практически любой отрасли. Общие области применения вертикальных поплавковых переключателей SMD Fluid Controls включают: аквариумы, системы отопления, вентиляции и кондиционирования воздуха, медицину, морское использование, очистку сточных вод, химическую переработку, пивоваренные и винодельческие заводы, биотехнологию и многое другое.

Эти вертикальные датчики уровня жидкости из нержавеющей стали 316 устойчивы к коррозии, способны выдерживать высокие температуры и обладают исключительной плавучестью. Идеально подходит для резервуаров уровня жидкости. Эти прочные переключатели также подходят для опасных зон и вредных жидких материалов.Доступны нормально разомкнутые (NO) и нормально замкнутые (NC) конфигурации с опциями поплавкового выключателя с высокой мощностью и однополюсным – двойным ходом (SPDT). Применяется для очистки сточных вод, нефтегазовой промышленности, станкостроения, судостроения, промышленного оборудования и производства, сельского хозяйства и пищевой промышленности. Выключатели соответствуют UL-Class 1 Div 1 Grp. A, B, C, D.

Наши пластиковые датчики уровня жидкости экономичны и надежны. Эти датчики вертикального уровня выпускаются из двух материалов и предлагают различные варианты применения.Переключатели из полипропиленовой жидкости лучше всего подходят для общего использования с водой или кислотами, в то время как нейлоновые стержни с поплавками Buna обеспечивают превосходную плавучесть для нефтяных жидкостей и гидравлических масел. Применения включают аквариумы, системы отопления, вентиляции и кондиционирования воздуха, медицинские и морские применения.

Поплавковые переключатели, универсальное управление и режим работы насоса

Описание продукта:

Эти однополюсные, однопозиционные (SPST) сверхмощные и универсальные поплавковые выключатели способны напрямую управлять насосами мощностью до 1 лошадиных сил при 115 В или 2 лошадиных силы при 230 В, а также могут использоваться для сигналов управления низким напряжением. .Реле насоса не требуется. Без свинца и ртути, механический переключатель с широким углом наклона.

Кабель обычно прикрепляется к жесткой трубе из ПВХ или другой конструкции внутри резервуара, однако доступен дополнительный чугунный шнур с цинковым покрытием (1,22 фунта).

Варианты эксплуатации:

Нормально открытый (N / O) – зеленый шарик, отключение при низком уровне воды для откачки и защиты от сухого хода:

Контакты механического переключателя разомкнуты (или выключены) в положении подвешивания. Когда поплавок поднимается на 45 градусов над горизонтом, контакты замыкаются и приводят в действие выключатель (насос включен). Затем контакты остаются замкнутыми до тех пор, пока поплавковый выключатель не вернется на 45 градусов ниже горизонтали. Обычно используется для защиты насосов от сухого хода.

Контакты механического переключателя замкнуты (или включены) в положении подвешивания. Когда поплавок поднимается на 45 градусов над горизонтом, контакты размыкаются и приводят в действие переключатель. Затем контакты остаются разомкнутыми, пока поплавковый выключатель не вернется на 45 градусов ниже горизонтали.Может использоваться для включения альтернативного насоса или клапана подачи воды для поддержания минимального уровня воды в резервуарах для дождевой воды и цистернах.

Технические характеристики – поплавок и кабель:

Сертификат UL
Размер лампы 3,50 дюйма x 5,00 дюйма
Без содержания свинца, конструкция без ртути
Прочная полипропиленовая оболочка
Наполнитель из твердой полиуретановой пены
Микровыключатель с механической активацией
Рабочая температура 32–170 ° F
Кабель из хлорированного полиэтилена
15 футов, UL / CSA SJOOW-300 В – кабель 14/2
Минимальная рекомендуемая длина привязи – 3. 5 “
Гарантия 3 года

Технические характеристики – электрические:

Документы по продукту:

Что вызывает отказ поплавковых переключателей?

Несмотря на то, что сегодня на рынке представлены различные типы датчиков уровня, многие люди ассоциируют датчик уровня жидкости с «поплавковым выключателем».

Для многих приложений, где необходимо контролировать жидкости в резервуаре или другом контейнере, поплавковые выключатели являются наиболее экономичным решением.

Существуют различные типы поплавковых выключателей, и их можно настроить различными способами. Обычно в работе поплавкового переключателя используется герконовый магнитный переключатель, размыкающий или подключающий электрическую цепь, когда жидкость достигает заданного уровня.

Хотя эти переключатели обычно используются для измерения уровня в резервуарах, они могут выйти из строя и вызвать проблемы с ненадежностью.Когда происходит сбой, это может вызвать неисправность или дорогостоящее повреждение оборудования, доказывая, что не все экономически эффективные методы измерения могут сэкономить деньги или время в долгосрочной перспективе.

Основными причинами выхода из строя поплавкового выключателя этого типа являются три распространенные неисправности.

Плохое обслуживание
Выбор неправильного переключателя для вашего приложения
Движущиеся части

Во-первых, плохое обслуживание. Все поплавковые выключатели требуют регулярного технического обслуживания, чтобы продлить срок службы продукта.Если обслуживание не проводится или проводится очень мало, срок службы значительно сокращается, что приведет к преждевременному отказу. Важно обратиться к руководству по эксплуатации сенсора, чтобы получить рекомендуемый контрольный список или инструкции по обслуживанию.

Плохое исследование может привести к неправильным решениям. Многие клиенты часто оказываются в ситуации, когда поплавковый выключатель выходит из строя, потому что он не подходит для применения. В зависимости от области применения вам может потребоваться переключатель, сделанный из другого материала, или переключатель, сделанный с определенной механической конфигурацией.Оптимальное соответствие вашего оборудования и вашего приложения, без сомнения, является лучшим профилактическим обслуживанием, которое вы можете сделать. Функциональность переключателя, условия окружающей среды и физические факторы – все это важно учитывать перед покупкой, чтобы убедиться, что поплавковый переключатель будет соответствовать требованиям вашего приложения.

Во многих случаях окружающая среда может быть грязной, коррозионной, а в некоторых случаях опасной. Однако, когда вы сталкиваетесь с этими условиями, важно убедиться, что выбранная вами технология может а) выжить в этой среде и б) быть надежным источником. Чаще всего, если проверки обслуживания не проводятся на регулярной основе, когда коммутатор подвергается воздействию таких условий, мусор и грязь часто застревают в движущихся частях переключателя, вызывая ложные и недостоверные показания.

Почему выбирают оптический, а не поплавковый?

Оптические датчики уровня жидкости – это еще один тип технологии измерения уровня, предлагающий конкурентное преимущество перед поплавковыми выключателями, поскольку они не требуют технического обслуживания, твердотельные и не имеют движущихся частей. Оптические реле уровня жидкости обычно используются в приложениях для измерения уровня в резервуарах.Они могут обнаруживать крошечные количества жидкости при правильном расположении, в отличие от поплавков, у которых уровень жидкости должен быть значительным до контакта с переключателем. Их легко установить, датчик уровня очень немного выступает в стенку резервуара, а наконечник датчика направлен внутрь. Они маленькие и компактные, что означает, что их можно установить в ограниченном пространстве. Они имеют длительный срок службы, низкую чувствительность к окружающему свету и достаточно прочные, чтобы работать в широком диапазоне рабочих температур и агрессивных жидких средах.

Как работает датчик?

Находясь в воздухе, инфракрасный свет внутри наконечника датчика отражается обратно в детектор. Находясь в жидкости, инфракрасный свет преломляется из наконечника датчика, в результате чего к детектору поступает меньше энергии. Выходной сигнал может быть высоким или низким, поэтому они очень просты для понимания и эксплуатации.

За дополнительной информацией об оптических реле уровня жидкости SST обращайтесь к нашим специалистам!

Управление промышленными двигателями: поплавковые переключатели

ЦЕЛИ :

Опишите работу поплавковых выключателей.
Перечислить последовательность операций для откачки отстойника или заполнения бака.
Нарисуйте символы подключения поплавковых выключателей.

Поплавковый выключатель используется, когда двигатель насоса должен запускаться и останавливаться в соответствии с к изменениям уровня воды (или другой жидкости) в баке или отстойнике. Плавать переключатели предназначены для автоматического управления двигателем насоса постоянного и переменного тока. магнитные пускатели и автоматическое прямое управление малой нагрузкой двигателя.

Работа поплавкового выключателя управляется восходящим или нисходящим движение поплавка, помещенного в резервуар для воды.Движение поплавка вызывает с помощью штанги (рис. 1) или цепи и противовеса (рис. 2) для открытия или замкните электрические контакты. Контакты поплавкового выключателя могут быть либо нормально открытые или нормально закрытые и не могут быть погружены в воду.

Поплавковые выключатели могут быть подключены к двигателю насоса для перекачки резервуара или отстойника. операции или наполнение резервуара, в зависимости от расположения контактов.

Рис. 1 Поплавковый выключатель с стержневым управлением.

Ил.2 Поплавковый выключатель с цепным приводом с нормально замкнутым (NC) и нормально замкнутым символы разомкнутой (NO) проводки.

Рис. 3 Поплавковый выключатель с ртутной лампой.

Поплавковый выключатель с ртутной лампой

Еще один поплавковый выключатель, который становится все более популярным – ртутный ламповый тип поплавкового выключателя. Этот тип поплавкового выключателя не зависит от поплавковый стержень или цепь для работы. Выключатель ртутной лампы выглядит как резиновый лампочка подключена к проводнику.Внутри находится набор ртутных контактов. лампочка. Когда уровень жидкости ниже положения колбы, это означает, что подвешен в вертикальном положении (рис. 3А). Когда уровень жидкости поднимается положения колбы она переходит в горизонтальное положение (илл. 3Б). Это изменение положения меняет состояние контактов в ртутном выключатель.

Так как поплавковый выключатель с ртутной лампой не имеет настройки дифференциала как и стержневой или цепной поплавковый выключатель, необходимо использовать больше более одного поплавкового выключателя с ртутной лампой для управления двигателем насоса.Дифференциал уровень жидкости определяется путем подвешивания выключателей ртутных ламп на разная высота в баке. Рис. 4 иллюстрирует использование четырех ртутных переключатели грушевого типа для управления двумя двигателями насосов и обеспечения высокого уровня жидкости сигнализация уровня. Схема управления показана на рис. 5. Поплавковый выключатель FS1 обнаруживает самая низкая точка уровня жидкости в резервуаре и используется для поворота обоих насосов моторы выключены. Поплавковый выключатель FS2 запускает первый насос, когда уровень жидкости достигает этой высоты.Если насос №1 не может контролировать уровень бака, поплавковый выключатель FS3 запустит двигатель насоса №2, если уровень жидкости должен подняться на эту высоту. Поплавковый выключатель FS4 включает сигнальную лампу и зуммер, чтобы предупредить, что резервуар вот-вот переполнится. Кнопка сброса может использоваться для выключить зуммер, но сигнальная лампа будет гореть, пока вода уровень падает ниже уровня поплавкового выключателя FS4.

Барботажная система Еще один метод, часто используемый для определения уровня жидкости: система барботера.В этом методе не используются поплавковые выключатели. Уровень жидкости определяется реле давления (рис. 6). Большое преимущество в этой системе реле давления расположены вне резервуара, что избавляет от необходимости открывать резервуар для обслуживания системы.

Система барботера соединена с воздушной линией, которая присоединяется к коллектору, и к другой линии, идущей вниз в резервуар. Используется ручной клапан чтобы указать только максимальный расход воздуха. Система барботера работает по принципу что по мере увеличения уровня жидкости в резервуаре требуется большее давление воздуха продуть воздух через линию в баке. Например, 1 квадратный дюйм Столб воды высотой 26,7 дюйма весит 1 фунт. Теперь возьмем трубу с внутренней площадью 1 квадратный дюйм составляет 10 футов в длину. Это потребует давление 4,494 фунтов на квадратный дюйм для продувки воздухом через трубу.

120 дюймов / 26,7 фунтов на кв. Дюйм = 4,494 фунта.

Если бы уровень воды был 7 футов в высоту, для этого потребовалось бы давление всего 3,146 фунтов на квадратный дюйм.

Так как давление, необходимое для барботажа воздуха через трубу, напрямую зависит от пропорционально высоте жидкости, реле давления обеспечивают точное измерение уровня жидкости.Реле давления, показанные на Рис. 6 может использоваться для управления схемой с двумя насосами, рассмотренной ранее. путем замены поплавковых выключателей реле давления в показанной схеме в илл. 5.

Рис. 5 Управление двумя насосами с предупреждением о высоком уровне жидкости

Рис. 6 Барботажная система для определения уровня жидкости.

Рис. 7 Работа микроволнового датчика.

Рис. 8 Микроволновый уровнемер в разрезе.

Рис. 9 Указатель уровня СВЧ с измерителем.

СВЧ уровнемер

Микроволновый уровнемер испускает высокочастотный сигнал. примерно 24 гигагерца в резервуар, а затем измерить частоту разница в отраженном сигнале, отражающемся от продукта (рис. 7). Большим преимуществом микроволнового уровнемера является отсутствие механических предметов. прикасается к изделию или вставляется в него.Датчик идеально подходит для измерения уровень турбулентных, аэрированных, твердых, вязких, агрессивных жидкостей. Он также хорошо работает с пастами и суспензиями. Микроволновая печь в разрезе указатель уровня показан на рис. 8.

Датчик, показанный на рис. 9, имеет первичный аналоговый сигнал от 4 до 20 мА. Датчик может принимать один входной сигнал RTD (датчик температуры сопротивления). В манометр можно настроить для отображения уровня, расчетного объема или стандартного объем.Микроволновый уровнемер с измерителем показан на рис. 9.

ВИКТОРИНА :

1. Опишите последовательность операций, необходимых для (а) откачки отстойников и (б) заполнения резервуаров.

2. Нарисуйте символы нормально разомкнутого и нормально замкнутого контактов для поплавка. выключатель.

3. Поплавковый выключатель какого типа не имеет настройки дифференциала?

4. В чем преимущество системы пузырькового типа для измерения жидкости? уровень?

5.Предположим, труба имеет внутренний диаметр 1 квадратный дюйм. Сколько воздуха потребуется давление, чтобы пузырьки воздуха поднялись на глубину 25 футов?

Техническое примечание: нормально разомкнутые и замкнутые поплавковые переключатели

И зачем вам это нужно…

Поплавковые выключатели, в самых общих чертах, используются для обнаружения присутствия или отсутствия жидкости (или другого вещества) в резервуаре. Измеряя уровень, можно определить, сколько присутствует или нет, и на основе этих данных выполнить такую функцию, как отправка предупреждения об уровнях до возникновения опасных проблем.Он также может задействовать часть оборудования.

Подробнее о функциях поплавковых выключателей – это различные способы, которыми вы можете настроить и установить положение поплавкового выключателя для работы. В зависимости от области применения и использования вам может потребоваться закрытый поплавковый выключатель или конфигурация открытого типа. Ключевым моментом является понимание различий и того, почему один из них лучше другого для конкретных целей.

Закрытые поплавковые выключатели

Поплавковые выключатели, которые сконфигурированы так, чтобы оставаться закрытыми до тех пор, пока жидкость не откроет цепь, называются «нормально закрытыми поплавковыми выключателями».«Когда жидкость достигает определенного уровня, она вызывает размыкание цепи и активирует следующий шаг, которым может быть отключение питания или отключение звукового сигнала. Когда уровень воды в баке поднимается, поплавок тоже поднимается, и контуры размыкаются. Обычно закрытый поплавковый выключатель используется для измерения воды, остановки переполнения и когда желательно избежать высокого уровня воды.

Поплавковые выключатели открытого типа

Когда цепь поплавкового выключателя разомкнута, она называется «нормально разомкнутым поплавковым выключателем» и устанавливается на закрытие, когда жидкость достигает определенного уровня.В стандартном положении в сухом состоянии этот переключатель находится над жидкостной линией и не плавает. Обычно открытый поплавковый выключатель используется в отстойниках, насосах подъемных станций и других насосных устройствах, чтобы сигнализировать о высоком уровне присутствующей жидкости и помогать операторам управлять насосами.

Основной проблемой при выборе между двумя вариантами является прогнозирование выхода из строя поплавкового выключателя. Однако после того, как вы выбрали наилучшую конфигурацию поплавкового выключателя, лучшая защита, которую вы можете иметь, – это план резервного копирования (, это совершенно новый пост ).

В SMD Fluid Controls мы фокусируемся на создании датчиков для любых измерений. Наш широкий спектр вариантов включает в себя готовые продукты, а также сенсоры, разработанные по индивидуальному заказу, для широкого спектра применений, от HVAC и химической обработки до авиакосмической промышленности и многого другого.

Мы хотели бы рассказать вам больше о наших датчиках уровня жидкости, поплавковых выключателях, переключателях поддона, оптических датчиках и других продуктах, а также об услугах по индивидуальному проектированию и производству.
