Приспособление для запила под 45 градусов: режем потолочный и напольный плинтус правильно. Самодельное отрезное приспособление для циркулярной пилы

Содержание

Как отрезать под углом 45 градусов

Часто во время ремонта можно столкнуться с ситуацией, когда необходимо отпилить от детали кусок, под углом строго 45 градусов. Обычно, это нужно для соединения двух деталей под прямым углом, в 90 градусов, таких как: дверной наличник, плинтус, предметы мебели и многое другое. Опытный мастер, профессионально занимающийся ремонтными работами, зачастую может обойтись без специальных приспособлений, и практически на глаз способен ровно и четко обрезать необходимую деталь. Но если вы начинающий ремонтник, и у вас есть желание сделать работу максимально качественно, без порчи дорогостоящих деталей, то вам просто необходимо приобрести стусло – специальное приспособление, позволяющее без особых ухищрений отпиливать материал под заданным углом.

Для работы вам необходимо иметь: стусло, ножовку, транспортир с карандашом, заготовку из дерева, шуруповерт с шурупами или же струбцину.

Использование готового стусла

Достаточно использовать его один раз и у вас больше не возникнет вопрос, как отпилить под углом 45 градусов. Существуют стусла и более сложно устроенные, позволяющие самостоятельно устанавливать необходимый для обрезания угол, а так же с помощью поворотной конструкции, устанавливать ножовочное полотно в наилучшее положение. Оптимальным вариантом для начинающего ремонтника, будет покупка готового инструмента в любом строительном магазине. Стусло может быть изготовлено из дерева, пластмассы или металла. Но его можно сделать и самостоятельно из подручного материала, любых досок или фанеры, толщиной около 20 миллиметров.

Самостоятельное изготовление стусла

1. Предварительно вам необходимо собрать короб будущего инструмента. Для этого в его боковых стенках необходимо просверлить отверстия, для будущего скрепления с помощью шурупов и, намазав торцы деталей клеем, соединить их таким образом, чтобы обе стенки были строго перпендикулярны дну и параллельны друг другу, после чего фиксируем их с помощью шурупов.
2. При помощи транспортира, карандашом отмечаем угол в 45 градусов, если нужно, добавляем дополнительные линии для пазов. Самая ответственная часть, это пропилы, их лучше всего делать тем же полотном ножовки, каким вы будете производить распилы изделий. Пилить необходимо придерживая полотно, избегая сильного давления на инструмент, сперва пропиливаем одну сторону, затем другую.
3. Приступаем к обработке материала. Струбциной или же шурупами, крепим стусло на рабочей поверхности. На месте будущего распила на плинтусе или доске делаем метку. Как отрезать под углом 45 градусов становится понятно, если плотно прижать её к боковой стенке и совместить метку с прорезью на шаблоне. Ножовку вставляем в паз и распиливаем заготовку, при этом работа полотна ограничивается пропилами, что позволяет вам сделать срез максимально ровно и точно.

4. Перед тем как пилить плинтус, необходимо убедиться в том, что угол помещения действительно прямой и, если это не так, нужно скорректировать угол пропила заготовки. Для этого измерьте внутренний угол стыка стен, и полученный результат разделите на два. Если у вас нет профессионального поворотного стусла, способного менять угол распила на требуемую величину, то для достижения результата необходимо пропилить дополнительные пазы под нужным углом в самодельном стусле. Так можно отрезать плинтус для максимально точного совмещения.

Теперь вы знаете, как можно выполнить распил заготовки под углом 45 градусов. Пожалуй, пришло время переходить от теории к практическим действиям. Команда портала mebeldok.com уверена, что у вас всё обязательно получится. Оставайтесь с нами!

Ещё можно почитать:

Как пользоваться стуслом

Отрезать плинтус под углом 45 градусов вам поможет стусло. Кстати, а вы знаете, как пользоваться стуслом? Специалисты нашего портала подготовили для вас пошаговую…

как резать под углом своими руками, резка, подрезка и укладка керамической продукции

Наличие углов или выпуклостей на стене, различные способы укладки плитки, а также нестандартные размеры помещения играют огромную роль в рабочем процессе по облицовке, вызывая дополнительные трудности. Поэтому зачастую приходится сталкиваться с необходимостью запилки плитки.

Прямые наружные углы, которые запилены под 45 градусов, формируют аккуратный прямой угол с плавным переходом, благодаря чему не нужно прибегать к использованию накладных алюминиевых или пластиковых уголков. Однако чтобы разрезы были точными и совпадали с другими частями плитки, необходимо использовать специальные инструменты.

Для чего это нужно?

В основном, запил угловой кромки плитки под 45 градусов проводится в следующих случаях:

для совпадения внутреннего и внешнего угла прямоугольной плитки при их состыковке в процессе укладки;
для формирования красивой кромки в виде скоса;
при диагональной раскладке плитки.

Обрезка кромочной части плиточных изделий под специальным угловым наклоном дает возможность навсегда забыть об использовании накладных уголков.

Инструменты

Сделать качественный и ровный спил без сколов и трещин можно только с помощью специальных приспособлений, каждый из которых имеет свои преимущества.

Электрический станок

Основным достоинством этого плиткореза является четкий и качественный срез на кафеле, который осуществляется в двух направлениях: обыкновенный прямой рез и специальный рез под углом 45 градусов. Благодаря поворотам отрезного круга под определенным углом к отрезаемой части плитки несложно сделать срез, начиная от 0 и до 45 градусов. Электрический станок может иметь функцию подачи воды, за счет чего происходит выделение меньшего количества пыли, а может иметь обычную конструкцию. Однако оба варианта приборов обеспечивают одинаковое качество работы и гарантируют запил большого объема плитки за короткий срок.

В случае резки плитки с вогнутыми формами электрический плиткорез не повторяет вогнутый прогиб изделия. Поэтому срезать можно только тыльную сторону, чтобы не задеть эмаль на лицевой части. Особенно это относится к керамограниту.

Необходимые принадлежности:

специальная малярная лента;
простой карандаш;
небольшая линейка;
станок-плиткорез;
болгарка с регулирующимися оборотами скорости.

На ту часть плитки, где будет проходить спил, нужно наклеить малярную ленту. Карандашом и линейкой сделать необходимые разметки. Затем кафель поместить на определенный участок прибора под 45 градусным углом. По принципу циркулярной пилы с помощью алмазной ленты происходит распил плитки. В некоторых моделях во время среза подается вода, которая предохраняет плитку от плавки и смывает пыль.

В случае повреждения глазури наружной части плитки спил получится некрасивым с присутствием трещин и щербатых краев, которые при укладке друг к другу будут иметь неряшливый вид. Поэтому, работая с электрическим плиткорезом, нужно аккуратно убрать только глиняный слой.

Профессиональные секреты опытных плиточников:

с помощью плиткореза необходимо добиться ровного среза;
затем сформировать необходимый угол с обратной стороны изделия;
глазурь, которую задели в рабочем процессе, затирается наждачной бумагой.

Ручной плиткорез

Ручной плиткорез является популярным не только у профессиональных плиточников, но и у любителей. Многие модели таких плиткорезов оснащены специальным поворотным основанием и встроенной линейкой, которые позволяют сделать качественный запил плитки под 45 градусов. Вставив плитку в плиткорез под определенным градусом, необходимо совместить метку на плитке и на строительном инструменте. Опустив ручку вниз, нужно медленными движениями с одинаковой скоростью и равномерным нажатием передвигать ее по направлению от себя.

Болгарка

Несмотря на то, что такой строительный прибор присутствует практически в каждом доме, самостоятельно провести срез плитки под 45 градусный угол болгаркой очень трудно.

Для быстрого и ровного запила кафеля необходимо установить на прибор алмазный круг. Кафель при этом следует разместить под ребро наружной стороной к низу. Теперь болгаркой необходимо сточить под углом 45 градусов тыльную сторону керамической плитки.

С первого раза сделать ровный и чистый спил не получится. Поэтому после того, как сформировался угол, необходимо повторить процесс и пройтись алмазным кругом болгарки по срезанному краю. Только так угол станет ровным.

Для формирования угла на плитке необходимо правильно подобрать болгарку, так как не все модели могут выполнять необходимые функции. В этом случае стоит приобрести строительный инструмент, у которого можно регулировать обороты.

В начале работы следует установить минимальные обороты, на которых края кафеля будут шлифоваться, а не обгорать.

Основные правила

При заусовке плитки необходимо помнить, что срезать можно только глину, не доходя до глазури 0,5-1 мм. В этом случае угол плитки получится красивый и гладкий, без повреждений и зазубрин.

Современные возможности и умение специалистов позволяют сделать подрез плитки под 45 градусов не только с края, но и в середине изделия. Для этого плитку нужно отмерять и отрезать в соответствии с необходимым размером, а потом срезать под 45 градусов. Чтобы получить качественный результат, следует заделать срезанный край наждачной бумагой.

Как правильно сформировать острый угол?

Следующим этапом после процесса запила плитки под градус определенного угла является ее достойное применение, а также организация прямого угла. Для этого необходимо соблюдать следующие пункты:

с помощью специального строительного уровня необходимо ровно приклеить первую часть плитки. Ее подрезанный край должен незначительно вылезать за основание прямого угла;
вторую плитку следует таким же способом приклеить напротив, период фиксации клея при этом позволяет передвигать и корректировать соприкасающиеся плитки, чтобы добиться плотного соприкосновения.

Перед тем, как начать облицовку угла следует проверить выдержанность вертикали стены. При даже самых низких перепадах высот угол наверху может не сойтись и не получиться ровным. Замаскировать или заделать этот изъян в дальнейшем будет невозможно.

Сфера использования запиленного кафеля под угол сорок пять градусов имеет определенные ограничения. В результате срезанной глины с тыльной стороны зауженные края кафеля становятся тонкими и хрупкими, поэтому могут легко обломаться.

Формировать прямые углы из подрезанных плиток в местах, где присутствует интенсивное движение, не рекомендуется.

Нарезка без специальных приспособлений

Заусовку кафеля необязательно проводить с помощью специальных приборов. Дома можно легко вручную сделать запил плитки под 45 градусов. Для этого необходимо действовать следующим образом:

по наружной части плитки (глазури) проводится стеклорезом черта;
с помощью болгарки на тыльной стороне плитки формируется небольшая канавка в виде английской буквы «V», которую располагают по ширине всей плитки;
затем нужно аккуратно переломать изгиб среза и обработать его наждачной бумагой.

Как сделать спил мозаики?

Сегодня многие современные дизайнеры используют при оформлении помещений мозаику – маленькую керамическую плитку, которая ничем не отличается от обычного кафеля, кроме своего размера. Поэтому зачастую при использовании этой плитки также возникает необходимость в запиле ее под углом в 45 градусов.

Для запила мелкого кафеля удобней всего будет использовать электрический плиткорез, в котором необходимо разместить подвижные маленькие части мозаики глазурью вниз. Удобно зафиксировав их с обратной стороны режущего диска, можно приступать к выполнению запила, одновременно придерживая плитки рукой. Так же, как и при заусовке обычного керамического кафеля, при запиле мозаики следует помнить о наружном слое глазури, доходить до которого не рекомендуется.

Не менее сложный процесс запила мозаики – обычной болгаркой, который сопровождается большим количеством пыли. В этом случае плитку также следует зафиксировать наружной стороной вниз. Только во время работы необходимо найти подходящий предмет и придерживать небольшие части кафеля, которые постоянно движутся.

Работа болгарки должна быть на самых маленьких оборотах. Медленными движениями необходимо с помощью алмазного круга снимать тыльный слой глины. Однако запилить срезанный край плитки болгаркой осторожно не получится, поэтому по завершению процесса необходимо заделать его наждачной бумагой.

Подрезка и запиливание должны в идеале производиться профессионалом.

Сегодня использование алюминиевых или пластиковых уголков снизилось за счет возможности запила плиток под 45 градусов. Данный способ, как и состыковка кафеля под прямым углом, известна давно. Раньше такие методы применялись при облицовочных работах фасадов различных зданий. Теперь же такие варианты укладки керамической плитки можно встретить практически в каждом доме.

Однако при всех положительных характеристиках запила кафеля этот процесс имеет также и отрицательные стороны. Такой угол кафеля становится слишком тонким и уязвимым, поэтому он может легко раскрошиться, что приведет к лишним хлопотам и растратам.

О том, как сделать запил торца мозаики под 45 градусов, смотрите далее.

Подрезка плитки под 45 градусов: инструмент и способы

При отделке внешних углов кафелем идеального результата можно добиться только с помощью заусовки. Этот способ обработки подразумевает стачивание стыкующихся ребер на 45 градусов. Профессиональными ручными плиткорезами этого сделать нельзя, поскольку диск или ролик большинства из них работает строго вертикально, то есть взаимодействует с обрабатываемым материалом под прямым углом. Быстро и аккуратно сделать заусовку кафеля можно лишь с помощью одного из двух видов электроинструмента.

Стачивание граней плитки с помощью УШМ

Угловая шлифовальная машина (или “болгарка”) используется для заусовки довольно часто, но ее применение имеет ряд особенностей. Кромка подрезается с обратной стороны кафеля специальным алмазным диском. Начинать работу рекомендуется на малых оборотах вращения.

Сложность заключается в том, что качественный угловой подпил исключает касание глазури режущим элементом, поскольку это приводит к появлению сколов и трещин на лицевой стороне плитки. Используя “болгарку”, выполнить это правило сможет не каждый мастер. Обрабатываемый таким способом кафель очень сложно хорошо зафиксировать, а это условие является первостепенным для получения нужного результата.

Этот же фактор чаще всего влияет на безупречность линии спила. Это важный показатель, от которого зависит качество итогового результата облицовки, поэтому в большинстве случаев кромка, сточенная “болгаркой”, требует последующей шлифовки. Даже очень опытный мастер не способен с первого раза ручным инструментом сделать настолько ровный спил, что его последующая обработка уже не потребуется.

Заусовка с помощью электрического плиткореза и его преимущества

Данный способ является наиболее предпочтительным, поскольку подразумевает использование инструмента, характеристиками которого предусмотрено проведение этого вида работ.

Существуют разные типы станков для резки плитки: в виде специально оборудованных верстаков и портативных малогабаритных устройств, с функцией жидкостного охлаждения и без. В данном контексте важно то, что конструкция большинства из них предусматривает изменение угла рабочего стола относительно плоскости режущего элемента. Это, наряду с возможностью надежно зафиксировать обрезаемый кафель, делает использование данного вида инструмента оптимальным для заусовки.

Специалисты отмечают еще несколько преимуществ использования плиткорезов:

Легкость работы. Конструкция и функциональные особенности оборудования позволяют его эффективно использовать даже человеку с минимальным опытом.
Разные варианты обработки. Нередки ситуации, когда требуемый угол спила составляет не 45 градусов. С помощью плиткореза данная задача выполняется легко и быстро.
Хороший выбор оборудования для различных целей. В настоящее время существуют как многофункциональные плиткорезы с высокой производительностью, так и небольшие устройства для нечастого и домашнего использования. Стоимость последних обычно ниже цены качественной “болгарки”.

Использование оборудования, которое специально спроектировано для конкретного вида работы, целесообразно и с экономической точки зрения. Заусовка “болгаркой” сопряжена с большим риском порчи плитки. Стоимость некоторых современных видов кафеля не допускает совершения ошибок при его обработке, а применение плиткореза снижает этот риск до минимума. Сэкономленные таким образом деньги лучше потратить на что-то другое. Например, на профессиональную химию для камня, различные виды которой просто незаменимы при работах с плиткой.

Лучший пылеотвод для УШМ.

Цель рассуждений, приведенных ниже – найти простой и надежный способ отвести пыль при работе с болгаркой.

Это сделать трудно трудно потому, что необходимо решить противоречие:

Приспособление должен захватывать весь поток пыли,то есть, располагаться на уровне режущей части отрезного круга.
Но, чем дальше выходит конструкция за габариты инструмента, тем труднее становится им работать. Нужны новые навыки, необходимо время, чтобы навыки надежно закрепились.

Так, при удобном расположении отводящей трубы (удобном для работы), часть пылевого потока пролетает мимо:

Пыль, при работе УШМ.

Большинство изготовителей брендового инструмента так и не решили этого противоречия. Все приспособления у них из металла. Тяжелые и неудобные в работе. Кроме того, металлическая конструкция увеличивает возможность скола эмали, при неосторожном движении.

Кожухи для отвода пыли.

Загвоздка у разработчиков – непонимание всех тонкостей в работе мастеров. Тестируя свои фантазии в течении короткого времени (иногда нескольких часов), трудно понять получит ли новая конструкция признание. Для поиска правильного решения нужны месяцы и годы, а не часы.

Проблемы закрытых кожухов для отвода пыли.

Последнее изобретение Дистар – «Насадка для заусовки плитки под 45 градусов» в том же духе:

Поэтому, мастера ведут непрерывный поиск своей удачной конструкции. Важная деталь новых изобретений – отсутствие металла. Что уменьшает вес и снижает вероятность скола эмали.

Кожухи для отвода пыли от различных мастеров.

Интересное решение, когда на Дистаровский кожух установлена пластиковая труба для отвода пыли. Вырез на конце трубы служит опорой при подрезке плитки под 45 градусов.

Помимо ухудшения обзора при работе с пылеотводом, существует проблема универсальности конструкции. Одно и тоже приспособление не подходит для всех случаев. Это можно использовать, либо для запила под 45 градусов, либо для нарезки штроб и реза по прямой (вырезания Г – образных деталей).

Полный обзор здесь

Поэтому, возникает проблема смены насадок, их хранения и перемещения. Возможно из-за этого появляются другие решения. Они подкупают простотой. Не нужно ничего лишнего. Поролон и вода всегда рядом.

Губка с водой заменяет насадку с пылесосом.

«… я так резал стену 3 года назад, да стену разобрал, но убил УШМ. Вода как бы вы не хотели будет попадать в редуктор. Стёрся подшипник от воды и грязи. Ещё есть опасность удара током, нужно быть очень осторожным. Пыли нет, но есть грязь, отмывать её всё равно придётся.»

«… Когда начинал, резал болгаркой с водой стоя в луже воды. Прекращал работу, когда пальцы начинало сводить мышечным спазмом (это уже утечка на землю). После выключения болгарка не включалась пока не высохнет (Metabo). Работать так – глупость, надо иметь соответствующий инструмент.»

Или, второй подход – трубу пылесоса не крепят на инструменте, а держат другой рукой:

Без кожуха.

Некоторые мастера вообще, снимают защиту, для лучшего обзора:

Отсутствие на болгарке защиты.

Все примеры говорят о выборе оптимального подхода на основе их опыта и ситуации. Это не про незнание и экономию на насадках. Это не лучшие решения, но направление мысли правильное. Нужно искать, придерживаясь главного принципа «ПРЕДЕЛЬНО ПРОСТО».

Одно из возможных решений в этом направлении – сделать внешний пылесборник (не одевая его на УШМ).

Отвод пыли.

Преимущество такого подхода в том, что его можно использовать как при резке, так и при шлифовке плитки:

Нет нужды цеплять на УШМ дополнительные конструкции и трубу пылесоса. Это упрощает работу, лучше обзор.
Отпадает необходимость менять десятки раз, в течении дня, место крепления шланга пылесоса.
Плитка при обработке крепится только раз.

В этом направлении поиск идет. Мастера пробуют разные варианты:

Различные способы убрать пыль при работе с УШМ. Подробнее об этом здесь

Даже известная фирма Tebo делает попытки в этом направлении:

У такой конструкции не будет успеха – возможность применения ограничена:

Как быть, если плитка большего формата, чем в этом случае. Как определить линию реза, чтобы не разрезать основание.
Часто приходится прорезать керамогранит сверху, по линии, чтобы не лопнул. Как быть в таком случае. Куда будет уходить вся пыль?

Недостаток подобных конструкций – удаление пыли происходит не так эффективно, как при подведенной трубе. Но такой вариант все же, значительно снижает уровень пыли и стены, готовые к покраске, не покроются красным налетом.

Такой стол не закроет все потребности в отводе пыли при работе с болгаркой. Нужна дополнительно простая навесная конструкция, которая:

Быстро, легко и прочно крепиться на УШМ.
Дешевая. Легко восстанавливаема при поломке.
Части, соприкасающиеся с плиткой – из пластмассы, пластика или резины.
Конструкция и шланг не закрывают линию реза.
Максимально универсальная. Можно использовать при заусовке, вырезании круглого отверстия, угла. Подходит в других ситуациях. Например, при увеличении дверного проема.

Одна из таких возможных (моих) конструкций:

Самый простой кожух для отвода пыли на УШМ.

Состоит из двух деталей:

Отвод 45 градусов канализационной трубы диаметром 40 мм.

Уголок металлический с ребром жесткости.

Между собой крепится на клей + стяжки временные. На УШМ крепится болтом в стационарное крепление рукоятки. Стоит копейки. Замена без проблем. Снять и установить – меньше минуты. Идеально подходит для трубы пылесоса «Дела Мастер».

Но это первичный вариант. Есть другие идеи.

Фото: угол 45 градусов. труба углом

Резка плитки на углу, под 45 градусов.

Оформлять угол, облицованный плиткой, без использования пластикового уголка, последнее время набирает популярность. Можно назвать несколько вероятных причин такого явления: • Потому, что новое, и еще редко встречается. “Как не у всех” – часто служит главным аргументом. • Отсутствие лишних элементов в дизайне всегда было и будет лучшим решением. Это закон гармонии.

• Отпадает нужда подбирать цвет уголка в тон к цвету плитки.

Надпиливание плитки под 45 градусов на углу.

Как и чем сделать запил под 45 градусов на торце плитки?

Наиболее оптимальный вариант получить срез на плитке с помощью отрезного станка, где есть возможность повернуть отрезной круг под углом к отрезаемой плитке. Станок может быть с подачей воды в зону реза или без. Это не влияет на качество запила. Мокрый рез обеспечивает более комфортные условия для работы – меньше пыли.

Несколько советов по резке труб

Иногда в домашнем хозяйстве требуется выполнить резку для соединения трубопровода под различными углами или вдоль оси. Основным инструментом для выполнения этих работ является универсальная болгарка и диски по металлу.

Рис. 9 Продольная резка трубопровода

Выполнение продольного разреза

Чтобы качественно выполнить ровный продольный разрез, можно воспользоваться несложным приспособлением в виде металлического уголка. Его надежно фиксируют на ровной деревянной поверхности шурупами и прижимают к нему трубу тяжелым грузом. Углошлифовальной машинкой делают продольный разрез трубного верха, слегка опирая диск о поверхность уголка.

Уголок можно прикрепить к трубе струбцинами и сделать прорезь по верхней стенке уголка аналогичным способом.

Подрезка деталей под углом с помощью транспортира

Подрезать деталь под углом можно с помощью транспортира. Это измерительный инструмент, которым просто пользоваться, и который предназначен именно для того, чтобы замерять углы или делать необходимую разметку на тех или иных деталях. Транспортир прикладывают к детали, отмечают угол и делают разметку карандашом. По этой разметке отрезать заготовку под нужным углом не составит труда.

Использование шаблонов

Если в наличии нет транспортира, стусла или готовых угловых элементов, придется поискать подходящий шаблон. Разумеется шаблон должен иметь нужный угол. Его прикладывают к заготовке и карандашом размечают заготовку. Это один из самых простых способов добиться нужного результата.

Подрезка «по месту»

Не всегда стены, пол и потолок будут на практике идеально ровными. Чаще всего они имеют неровности. По этой причине подрезать заготовки под четкими и точными углами нет необходимости, ведь все равно они не впишутся идеально.

Вместо этого иногда удобно подрезать тот же потолочный плинтус по месту. То есть сначала приклеивают одну планку плинтуса, подрезают ее в углу, а под нее подрезают вторую планку.

Конечно, идеально отрезать заготовку едва ли получится. Однако если в углу и возникнет небольшая щель, ее всегда можно замазать шпаклевкой или гипсовой штукатуркой. Ничего особенного.

Видео: Как отрезать угол плинтуса или багета без стусла

Способ соединения наличников без подрезки

Наличники сегодня часто не подрезают под углом, чтобы затем стыковать между собой, а делают стык под прямыми углами. Такой способ соединения наличников не требует никакой специальной подрезки, что очень удобно. К тому же этот способ выглядит более современно и привлекательно.

Подрезка под углом с помощью стусла

Если же все-таки необходимо подрезать под углом ту или иную деталь, то стоит запастись стуслом — простейшим приспособлением, по виду напоминающим небольшой короб. Стусло имеет прорези, которые предназначены для пилы или длинного острого ножа. Разумеется, эти прорези сделаны так, что образуют ровный и точный угол в 45 градусов.

Впрочем, стусло может иметь сразу множество прорезей, под разными углами. Это удобно, поскольку с помощью одного приспособления, можно подрезать любые детали под различными углами.

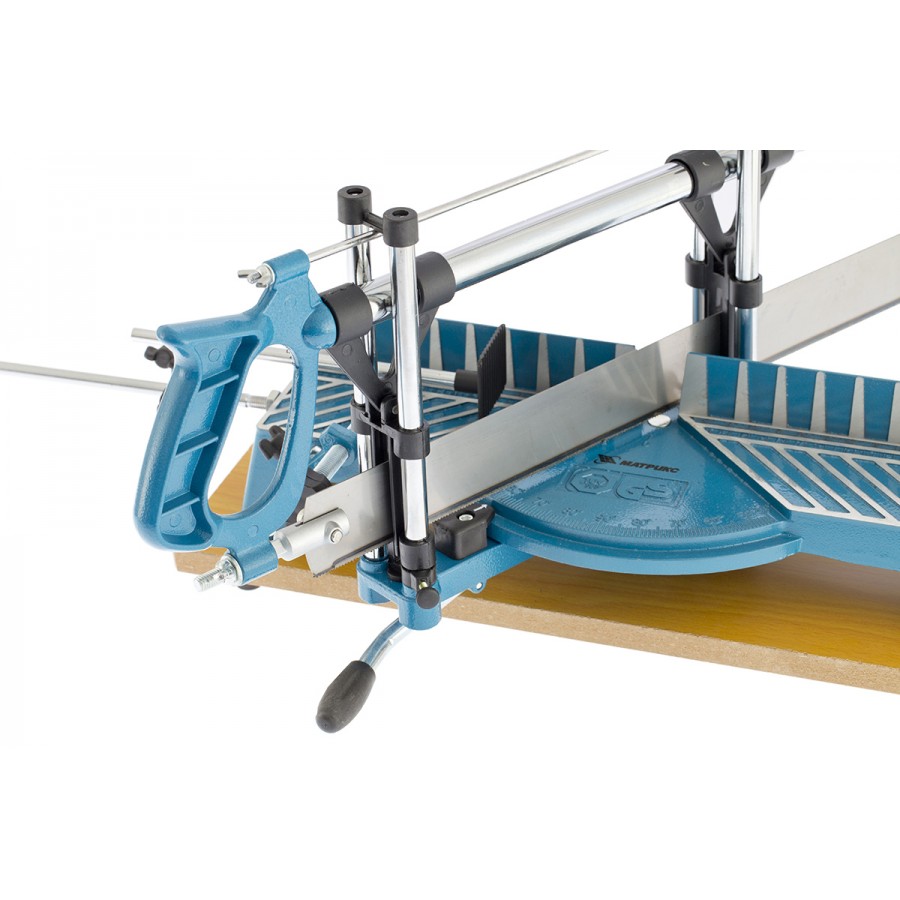

Есть в продаже стусла регулирующиеся. Прорези у такого стусла могут регулироваться, что позволяет мастеру выставить именно такой угол, какой требуется в данный момент. В частности, довольно просто перевести прорези такого стусла в положение в 45 градусов.

Теперь заготовку подрезать можно элементарно. В стусло кладут багет, наличник или плинтус, после чего вставляют в прорези пилу и элементарно отрезают лишнее. Угол получается в итоге идеальным, точно в 45 градусов.

Что делать, если нет стусла? Очень просто. Нужно сделать шаблон, по которому будет не сложно переносить на заготовки необходимую разметку. В качестве шаблона можно выбрать толстый картон или что-нибудь другое, что будет уместно в данном случае.

Определение наклона крыши — от чего зависит

Чтобы провести правильный расчет уклона крыши, необходимо учитывать несколько факторов, среди которых сильнее всего выделяются следующие:

Ветровые нагрузки. На уклон скатов очень сильно влияет ветер. Чтобы крыша могла нормально сопротивляться его воздействию, нужно правильно подобрать ее угол. При слишком больших углах нагрузка на них будет высокой, но чрезмерное уменьшение угла тоже может быть опасным – пологую кровлю сильным порывом ветра может попросту сорвать.
Снеговые и дождевые нагрузки. Со снегом все довольно просто – повышение угла наклона упрощает его схождение с поверхности кровли. При наклоне крыши более 45 градусов снег почти не будет задерживаться на ней. С дождевыми осадками такая же ситуация – если угол наклона кровли будет слишком низким, то вода сможет затекать в стыки или вообще застаиваться на поверхности крыши.

Отталкиваясь от этих факторов, можно рассчитывать угол наклона скатов

Кроме того, перед тем, как рассчитать угол двухскатной крыши, стоит обратить внимание на рекомендуемые показатели: для местности с сильными ветрами подойдет уклон в 15-20 градусов, а в остальных случаях оптимальная величина уклона составляет 35-40 градусов. Разумеется, нужно понимать, что крыша в каждом случае рассчитывается индивидуально, и выбирать усредненные показатели просто так нежелательно

Как отрезать деталь или изделие под углом в 45 градусов

При любом варианте качество скоса приемлемое и можно быстро нарезать большой объем плиток.

Запил плитки под 45 градусов на станке.

Единственная сложность возникает при резке вогнутой плитки. Это не брак – плитка имеет такую форму. Станок не может повторить прогиб при надпиливании:

Поэтому, срезаемая часть не должна доходить до лицевого края плитки – там, где начинается эмаль. Появляются сколы. Особенно на керамограните. Лучше этот участок довести вручную. Можно это сделать шлифовальным кругом на турбинке. Это быстрее и проще. Но не всегда качественнее. Шлифовальный круг может выбрать в отдельных местах сильнее или слабее.

Шлифовка запила болгаркой.

Более ровная плоскость получается вручную, от продольный движений вдоль плитки бруском, покрытым наждачкой. Продольные движения счесывают выступы, делая скос в одной плоскости. Еще одна хитрость. Скос на плитке необходим делать под более острым углом (менее 45 градусов). Визуально ничего не меняется, а удобство при облицовке существенные. Такой способ не подходит для керамического плинтуса, где видно сверху стыковку торцов двух плиток.

Стыковка керамического плинтуса под 45 градусов.

Делать рез лучше, на крашеном торце плитки (у многих плиток один торец из 4-х наполовину или полностью покрыт эмалью). В этом случае можно не доводить скос под 45 градусов до самого края, а оставлять на торце полоску в один миллиметр. Торец плитки на угле получается без сколов и менее уязвим от ударов

Это особенно важно для плиток темного цвета с темной затиркой. При затачивании у них торца, появляются светлые полоски и скрыть их затиркой не получится

Это возникает, часто от того , что плитка имеет немного выпуклую поверхность по средине, и при обрезке под углом, круг цепляет на концах плитки лицевую эмаль.

Белые полоски появились при обрезке торца плитки под 45 градусов.

В случае со светлой затиркой некрашеный кончик плитки менее заметен.

Недостатки угла на плитке, заточенного под 45 градусов :

• Угол становится более уязвим при ударах. Особенно, если находится на проходе. Достаточно, зацепить откос пустым металлическим ведром, чтобы кусочек сточенного угла на плитке, отлетел. • Возрастает трудоемкость работ, а значить и цена.

Зацепить такой угол можно чем угодно, даже безобидной пряжкой брючного ремня:

Мнение мастеров об запиле плитки на угле под 45 градусов.

Подготовить на плитке угол 45 можно и с помощью болгарки. Много пыли. Не то качество. Но реально. Главное дешево и всегда возможно.

Особенно важно обозначить правильно угол при укладке декоративного камня. Часто угловые элементы для таких изделий не предусмотрены или в наличии отсутствуют

Срез камня на угле под 45 градусов – единственный способ выйти из подобной ситуации.

Угол на декоративном камне под 45 градусов.

101ohibka.ru

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Как отрезать потолочный плинтус, чтобы углы были идеальны

В углах комнаты при монтаже потолочного плинтуса, например, из пенопласта часто могут возникать мелкие нестыковки, которые портят общий вид помещения. Этого, конечно же, можно и нужно избегать. Итак, как отрезать плинтус своими руками ровно? Первейшим помощником в этом вопросе будет такой инструмент, как стусло. Но покупать такой его для одноразового ремонта не всегда целесообразно. Хотя, если вы решили помочь с ремонтом всем родственникам и соседям, а в дальнейшем ещё и зарабатывать на этом, то это приспособление вам необходимо.

Пример идеальных углов

Если же вы всё-таки ограничиваетесь одним монтажом плинтуса у себя дома, то такой плотницкий инструмент использовать необязательно. Можно обойтись и без него. Для того чтобы рассмотреть все способы, как правильно отрезать потолочный плинтус, узнаем из чего он состоит.

Как правильно отрезать угол на 45 и 90 градусов

Домашнему мастеру

Как отрезать под углом 45 градусов

Использование готового стусла

Самое обычное стусло, представляет собой П-образный профиль, имеющий по бокам щели, позволяющие с помощью ножовки сделать распилы под углами в 45, 60 и 90 градусов соответственно. Достаточно использовать его один раз и у вас больше не возникнет вопрос, как отпилить под углом 45 градусов. Существуют стусла и более сложно устроенные, позволяющие самостоятельно устанавливать необходимый для обрезания угол, а так же с помощью поворотной конструкции, устанавливать ножовочное полотно в наилучшее положение. Оптимальным вариантом для начинающего ремонтника, будет покупка готового инструмента в любом строительном магазине. Стусло может быть изготовлено из дерева, пластмассы или металла. Но его можно сделать и самостоятельно из подручного материала, любых досок или фанеры, толщиной около 20 миллиметров.

Самостоятельное изготовление стусла

1. Предварительно вам необходимо собрать короб будущего инструмента. Для этого в его боковых стенках необходимо просверлить отверстия, для будущего скрепления с помощью шурупов и, намазав торцы деталей клеем, соединить их таким образом, чтобы обе стенки были строго перпендикулярны дну и параллельны друг другу, после чего фиксируем их с помощью шурупов.
2. При помощи транспортира, карандашом отмечаем угол в 45 градусов, если нужно, добавляем дополнительные линии для пазов. Самая ответственная часть, это пропилы, их лучше всего делать тем же полотном ножовки, каким вы будете производить распилы изделий. Пилить необходимо придерживая полотно, избегая сильного давления на инструмент, сперва пропиливаем одну сторону, затем другую.
3. Приступаем к обработке материала. Струбциной или же шурупами, крепим стусло на рабочей поверхности. На месте будущего распила на плинтусе или доске делаем метку. Как отрезать под углом 45 градусов становится понятно, если плотно прижать её к боковой стенке и совместить метку с прорезью на шаблоне. Ножовку вставляем в паз и распиливаем заготовку, при этом работа полотна ограничивается пропилами, что позволяет вам сделать срез максимально ровно и точно.
4. Перед тем как пилить плинтус, необходимо убедиться в том, что угол помещения действительно прямой и, если это не так, нужно скорректировать угол пропила заготовки. Для этого измерьте внутренний угол стыка стен, и полученный результат разделите на два. Если у вас нет профессионального поворотного стусла, способного менять угол распила на требуемую величину, то для достижения результата необходимо пропилить дополнительные пазы под нужным углом в самодельном стусле. Так можно отрезать плинтус для максимально точного совмещения.

Теперь вы знаете, как можно выполнить распил заготовки под углом 45 градусов.

Пожалуй, пришло время переходить от теории к практическим действиям. Команда портала mebeldok.com уверена, что у вас всё обязательно получится. Оставайтесь с нами!

Домашнему мастеру

Ещё можно почитать:

Как пользоваться стуслом

Используемые инструменты

Существует несколько способов, как резать трубу, для этого применяют строительный и промышленный инструмент для обработки металла. Из всех видов только болгарка позволяет получить криволинейные поверхности без дальнейшей обработки с наиболее близким расположением кромок.

Для индивидуального использования

Для резки стальных труб в домашнем хозяйстве используется следующий инструмент:

Ручные труборезы. Позволяют обрезать круглые детали с получением ровного прямого угла среза за счет режущих кромок роликов. Существует несколько разновидностей изделий подобного вида, состоящих из единичных роликов или их ряда, закрепленных на цепи. В быту подобные устройства встречаются довольно редко и более подходят для профессионального выполнения работ.

Болгарка. Является универсальным инструментом для проведения обрезки любых металлических деталей с разными углами, для работы используются специальные диски по металлу, которые в процессе эксплуатации довольно быстро стачиваются. Благодаря этому можно точно вырезать кривую линию диском малого диаметра.

Рис. 7 Индивидуальный инструмент для резки труб

Газовая горелка. Быстрый и эффективный метод перерезания металлических поверхностей раскаленной струей пламени, к недостаткам можно отнести оплавленные кромки, которые осложняют дальнейшее сваривание. Газовой горелкой сложно резать изделие по бумажному шаблону, который сгорит, а если расчерчена линия, то в струе пламени она практически не будет видна.

Электрические труборезы. Для работы с трубопроводами малых диаметров можно использовать компактные электрические труборезы, по принципу работы напоминающие болгарку. Приспособление называют роликовым станком, при работе деталь устанавливается на станину и поворачивается на роликовых направляющих, сверху его поверхность прорезается электрическим устройством. Основное отличие трубореза заключается в металлическом диске, имеющем специальное долговечное напыление для резки металла.

Для промышленного использования

В промышленности для транспортировки жидкостей и газов используются трубопроводы большого диаметра, поэтому агрегаты для резки труб имеют большой вес и габаритные размеры. Встречаются там и ручные труборезы роторного и хомутного принципа действия. В первом случае происходит вращение режущих роликов по круглой поверхности при помощи переставляемой ручки, во втором варианте прорезание осуществляется дугообразными пластинами, которые при вращении постепенно сдвигаются.

Рис. 8 Промышленные приспособления для резки трубы

Расчёт толщины стружки для фрез с круглыми пластинами и с пластинами с большим радиусом при вершине

У круглых пластин толщина стружки h_ex может варьироваться в зависимости от угла в плане При низком соотношении a_p/iC можно значительно увеличить подачу для увеличения толщины стружки до требуемого уровня.

Лучшие результаты достигаются, если главный угол в плане составляет менее 60 градусов, а глубина резания не превышает 25% x диаметр пластины. При большей глубине резания предпочтительнее использовать квадратные пластины с углом 45 градусов.

Круглые пластины обладают большими возможностями в отношении максимальной толщины стружки по сравнению с вариантами с прямолинейной режущей кромкой – благодаря большей длине и прочности режущей кромки.

Круглые пластины обладают уникальным свойством изменения толщины стружки в зависимости от глубины резания. В связи с этим при малой глубине резания необходимо увеличивать подачу для поддержания толщины стружки на надлежащем уровне.

Расчёт толщины стружки для фрезерования периферией

Значение h_ex варьируется в зависимости от диаметра фрезы и ширины фрезерования a_e/DC. Если это соотношение меньше 50%, максимальная толщина стружки уменьшается относительно f_z.

Подача может быть увеличена на величину поправочного коэффициента (см. таблицу ниже) в зависимости от соотношения a_e/DC.

Пример:DC 20 мм – a_e = 2 мм, a_e/DC = 10%h_ex = 0,1 мм, f_z = 0,17 мм/зуб

Ширина фрезерованияa_e/DC	Поправочный коэффициент	f_z (мм/зуб):
h_ex (мм)
min0,1	начал.0,15	max0,2
50–100%	1,0	0,10	0,15	0,20
25%	1,16	0,12	0,17	0,23
20%	1,25	0,13	0,19	0,25
15%	1,4	0,14	0,21	0,28
10%	1,66	0,17	0,25	0,33
5%	2,3	0,23	0,34	0,46

Особенности резки различных углов

Общую технологию, как отрезать потолочные плинтуса, мы разобрали. Но также ещё имеет некоторые нюансы резка разных углов этого изделия.

Внутренний напольный

Вид внутреннего угла

Для начала выставим левый и правый плинтуса под прямым углом. Вставляем левое изделие в стусло, прикладывая к внешней стороне, срезаем левый внутренний угол. Затем аналогичную операцию проделываем и с правым. Готово.

Внешний напольный

Вид внешнего напольного угла

В этом случае, используя, стусло, мы режим не внутренние, а внешние края. В остальном операция схожа.

Внешний потолочный

Вид внешнего потолочного угла

Потолочные же углы мы уже режем на внутренней стороне приспособления. Вставив в стусло левый плинтус, срезаем левый внешний угол. Подставляем правый – режим правый внешний край.

Внутренний потолочный

Вид внутреннего потолочного угла

По аналогии внешнего угла, обрезаем и внутренний. Только режем соответственно внутренние левый и правый края.

Важно помнить: на потолок изделие всегда крепится вверх ногам. Поэтому в стусло вставляйте его перевёрнутым

Это поможет вам обрезать плинтус правильно.

Список источников

montagtrub.ru
vindeks.ru
www.sandvik.coromant.com
stroyvolga.ru
shtyknozh.ru

Поделитесь с друзьями!

Запил плитки под 45 градусов цена в Минске

Облицовочные работы часто предполагают декоративное оформление выступающих углов. Можно использовать специальные керамические элементы, металлический или пластиковый профиль. Иное решение – запил плитки под 45 градусов в Минске.

Зачем нужна услуга запила под 45

Самый простой вариант оформления наружного прямого угла – нахлест плитки на кромку смежного элемента. Вариант не всегда актуален из-за коричневого цвета проступающей керамической основы, толщины кафеля в целом. Последняя заметно отличается от размера швов на общем полотне. Немного дороже обходится использование декоративных элементов того же состава или окрашенного пластика, металла. Самое грамотное решение – запил кромок под 45 градусов.

Преимущества формирования подрезки торцевой части:

Не нужно заниматься поиском подходящего материала для маскировки стыков по размерам, цвету и материалу;
Получается аккуратный шов, идентичный тем, что имеются на основном покрытии;
Стык выглядит эстетично и ровно, что позволяет герметично заполнить пустоту затиркой.

Стоит отметить важный плюс – при таком решении формирования прямых углов результат получается одинаково качественным при любой раскладке: прямая, диагональная, нестандартная. Качество не зависит от природы облицовочных изделий: керамогранит или искусственный камень, клинкер или глазурованный кафель.

Технология проведения работ

Запил плитки под углом 45 градусов делается разными способами. Самый простой и быстрый – посредством электрического плиткореза с корректировкой положения отрезного диска. Минимальная вероятность появления сколов получается при осуществлении запила мокрым способом: практически не образуется пыль, мусор. Но реализовать задуманное не получится, если плитка имеет криволинейную форму относительно плоскости.

Существуют менее габаритные инструменты для проведения работ. Наиболее популярный вариант – углошлифовальная машинка. Срез инструментом формируют в 2 шага: раскрой и заточка. На втором этапе проводится корректировка угла кромки, устранение сколов на лицевой стороне плитки. Неудобство заключается в наличии пыли, так как рядом с работающей болгаркой не должно быть воды.

Основные правила проведения работ сводятся к минимизации образования повреждений на торцах кафеля, созданию аккуратного стыка с толщиной шва, аналогичного на основной облицовочной поверхности. Эффекта добиваются с помощью специальной оснастки (алмазный отрезной круг). Дополнительно проводят шлифовальные работы с помощью электрических приборов со сменным абразивом мелкой фракции.

больше примеров в портфолио

Чтобы добиться хорошего результата, не достаточно только грамотного оформления кромки кафеля под углом 45 градусов, важно правильно провести укладку плиток. Любое отклонение от уровня и общего центра угла сведется к напрасным трудозатратам формирования запила.

Выполнить работу по облицовке прямых углов с запилом торцевых частей плитки можно самостоятельно. Тогда вам кроме оборудования потребуется терпение, время, усилия и сноровка. Профессиональные работники справятся значительно быстрее и лучше. Это обосновано не только опытом, но знанием всех тонкостей, которые соответствуют природе, структуре конкретного материала. Характеристики значительно отличаются у керамогранита, текстурного камня и мозаики.

Цены

Наименование работ	Единица измерения	Стоимость работ (руб)
Запил плитки под 45 С°	м.п.	11 у.е. (по курсу РБ)

* бесплатный выезд мастера на объект

Как и чем подрезать плитку под 45 градусов. Заусовка плитки |

Для того, чтобы красиво облицевать керамической плиткой (керамогранитом, мозаикой) любой прямой наружный угол, торец плитки срезается под углом 45° и из двух плиток формируется аккуратный прямой угол.

Пластиковый уголок — это уже давно не модно, не интересно и не красиво.

Тем более не красиво будет, если просто приложить одну плитку к торцу другой. Но такое тоже встречается очень часто.

Чем подрезать (затачивать) плитку под углом 45 градусов?

Все называют это действие по-разному: запил, заточка, подрезка, заусовка, кремлевский угол — смысл один.

Для качественной подрезки торца плитки под 45 градусов понадобится электрический плиткорез (станок для резки кафеля) или, в крайнем случае, болгарка (ушм) с диском по кафелю.

Самый простой способ — болгарка

Болгаркой добиться качественного результата сложнее, но, в принципе, тоже возможно. Это самый простой способ заточки угла плитки по 45 градусов своими руками в домашних условиях.

Процесс заусовки и шлифовки керамогранита в видео ниже.

Прежде всего у вас должен быть хороший алмазный диск по плитке.

Ставите плитку на ребро (прпендикулярное тому, которое подрезается) и стачиваете под углом 45 градусов заднюю ее часть (глину).

Если получилось немного неровно, то крупные грубые неровности можно пройти еще раз диском, а для того, чтобы получился более чистый и гладкий край можно использовать вот такую(на фото ниже) шлифовальную насадку с наждачной бумагой или алмазные «черепашки».

Наждачные круги на липучке, стерся — снял и прицепил новый. Сама основа с липучкой накручивается на резьбу болгарки. У алмазных насадок намного больший ресурс, но и стоят они в во много раз дороже. Если вы занимаетесь укладкой плитки постоянно, то есть смысл взять именно алмазные черепашки. Если же делаете первый и последний ремонт в своей жизни, то вполне можно обойтись наждачными кругами.

При работе с такой штукой нужна болгарка с регулируещимеся оборотами (обороты на минимум!) иначе край плитки будет плавиться и гореть, а не зашлифовываться.

Купить отличные «черепашки» можно здесь!

Электрический плиткорез

Электрический плиткорез, или как его еще называют плиточники — мокрорез. Он имеет водяное охлаждение диска, и эта же вода гасит всю возможную пыль. Плиткорез режет по одной четкой фиксированной траектории и минимизирует такой человеческий фактор, как дрожание рук и т.п.

У плиткореза есть два положения работы — ровный рез и рез под углом 45° (фактически можно выставить любой угол от 0 до 45°, но в этом чаще всего нет смысла).

Как правильно подрезать плитку под 45 градусов?

Для того, чтобы угол из двух плиток смотрелся красиво, при подрезке кафеля нужно немного не доходить до глазури (0,5-1мм). То есть срезается только глина. Если пройтись по глазури (лицевой части плитки), то она будет «рваной» и щербатой. Это сразу будет бросаться в глаза, это не красиво.

С такой проблемой мы столкнулись про подрезке волнистого кафеля. Но об этом позже.

Наверняка многие из вас видели такое «художество», но чаще всего все думают, что так и должно быть. А еще кафельщик с двадцатилетним стажем уверяет, что по-другому быть и не может.

А нет, может.

Даже если есть необходимость подрезать угол плитки не от «фабричного» края и приходится резать глазурь, то все равно есть способ сделать это красиво.

Во-первых, для этого нужно сначала отрезать плитку ровно (по нужному размеру), а затем уже, опять же, не доходя до глазури, подрезать ее под 45°. Срез этот будет намного чище и красивее.

Еще можно обработать край глазури мелкой наждачкой, от этого он будет еще более гладким.

Во-вторых, можно все таки срезать угол от красивого края (фабричного торца), а подрезаный противоположный край обработать наждачкой и спрятать в другую сторону. Это будет меньше бросаться в глаза.

Так, например, мы однажды поступили при облицовке инсталляции унитаза. Потому что красивый угол важнее, чем нижний шов. Тем более, что он получился тоже очень аккуратным, и если не знать, что он подрезан, на него никогда не обратишь внимания.

Как облицовывать и формировать прямой угол?

Для начала нужно приклеить первую плитку и выставить ее по уровню. Подрезанный край будет «вылетать» за плоскость стены.

Затем сразу же нужно клеить вторую (ответную) плитку с другой стороны угла. Пока клей свежий и поддается корректированию нужно сформировать красивый прямой угол.

И так постепенно движемся вверх, ряд за рядом.

Важный момент!

Перед облицовкой угла убедитесь в том, что у вас выдержана вертикаль стен.

Потому что если стены будут хоть немного завалены наружу, то без ступенек угол уже не сойдется. А это очень не красиво, поверьте! И ничем вы это не прикроете и не загримируете.

Где нельзя использовать точеный угол под 45°?

Угол такого типа становится достаточно хрупким из за утонченного (зауженного) края плитки, поэтому его нежелательно использовать при облицовке ступеней. В месте наибольшего трафика плитка обязательно отобьется, угол будет сколотым — это только вопрос времени.

Ступени укладываются с нахлестом верхней плитки на торцевую (на подступенок) или с использованием алюминиевых уголков/профилей.

И вообще, прежде чем делать такие углы хорошо все обдумайте. Если существует большая угроза задеть и сбить данный угол, то скорее всего — это не ваш вариант. В таком случае можно попробовать использовать алюминиевый уголок (но никак не пластиковый).

Подрезка (заусовка) под 45 градусов мозаики (видео)

Как запилить (зарезать, подрезать) мозаику под 45 градусов с помощью болгарки?

О всех вариантах запила мозаики под 45 градусов можно узнать в этой статье.

Примеры прямого угла из плитки, подрезанной под 45° (наши работы)

Утверждено ICC-ESR Советы по детализации и установке 45-градусной шайбы

Это сообщение в блоге предложит дизайнерам и установщикам несколько советов по правильной детализации и установке наклонных саморезов ASSY в соединениях сталь-дерево с использованием клиновых шайб под углом 45 градусов, одобренных ICC-ESR. В этом посте будет предложено пошаговое решение, позволяющее избежать типичных проблем с установкой.

Время чтения около 8 минут.

Что такое клиновая шайба MTC Solutions под углом 45 градусов?

Клиновая шайба MTC Solutions 45 градусов – это чугунная шайба, одобренная ICC-ESR, разработанная для соединений сталь-дерево с винтами, установленными под углом 45 градусов.Клиновая шайба доступна в трех размерах и совместима с типами винтов с потайной головкой, такими как ASSY Ecofast и ASSY VG CSK.

Зачем нужна клиновая шайба MTC Solutions под углом 45 градусов?

Проектирование соединений с использованием наклонных винтов с полной резьбой с помощью клиновой шайбы MTC Solutions под углом 45 градусов в стальную пластину – отличный способ разработать соединение с высокой нагрузочной способностью и высокой жесткостью. Использование клиновой шайбы для наклонных резьбовых соединений сталь-дерево исключает сложное фрезерование, которое в противном случае требовалось бы для размещения головки винта с потайной головкой в стальной пластине.Кроме того, можно использовать более тонкую стальную пластину, поскольку нет необходимости в ранее необходимой дополнительной толщине для размещения головки винта. Эти преимущества позволяют создать более экономичное решение для соединения стали с деревом.

Как детализировать соединения с помощью клиновой шайбы MTC Solutions под углом 45 градусов?

Проектировщик, детализирующий соединение стальной пластины, должен учитывать несколько различных аспектов геометрии стальной пластины.

Толщина стального листа .Размер стального листа должен соответствовать минимальной и максимальной толщине в соответствии с размером используемой клиновой шайбы под углом 45 градусов:

Размеры шлицевого отверстия. В следующей таблице представлены требования к конструкции в зависимости от диаметра винта. Дополнительную информацию и рекомендации по конструкции пластин с покрытием можно найти в Руководстве по проектированию структурных винтов.

Требуемый интервал . Крепежные детали должны соответствовать требованиям к расстоянию, указанным в Руководстве по проектированию несущих винтов.Следует отметить, что расстояние между двумя крепежными элементами в ряду следует измерять перпендикулярно оси винта, что требует больших расстояний на поверхности деревянного элемента для наклонных винтов.

Кроме того, проектировщикам рекомендуется указать сверление отверстий для позиционирования на двух противоположных углах стальной пластины, чтобы установщик мог добиться большей точности установки.

Как установить клиновую шайбу MTC Solutions под углом 45 градусов?

Прежде чем мы начнем, установщик должен использовать соответствующие инструменты и оборудование.Сюда входят:

Полные средства индивидуальной защиты.
Сверло с низким числом оборотов и высоким крутящим моментом. Следует избегать ударных дрелей , как упоминалось в нашем блоге по теме «Как установить саморезы ASSY». (В видеоролике использовалась общедоступная бесщеточная дрель RIDGID 18 В)
Универсальное сверло для пилотного отверстия.
Измерительная лента, квадрат для обрамления и карандаш для разметки макета.

Следующее видео демонстрирует передовой опыт установки винтов ASSY VG CSK 5/16 ″ x 6-1 / 4 ″ под углом 45 градусов с соответствующей клиновой шайбой MTC 45 градусов, как описано в ICC ESR 3178.

Step 1,
Зафиксируйте положение стальной пластины на деревянном элементе. Для этих типов соединений выравнивание имеет решающее значение, поскольку соединение может подвергаться высоким расчетным нагрузкам, а несоосность может привести к снижению характеристик соединения. По этой причине рекомендуется, чтобы проектировщики определяли сверление отверстий для позиционирования на двух противоположных углах пластины. (В видеоролике по установке винт ASSY Ecofast 1/4 “x 3-1 / 8” используется для удержания пластины в нужном положении)

Слив и выровняйте стальную пластину до ее положения на деревянном элементе.
Установите первый фиксирующий винт в углу, не затягивая винт до конца. Рекомендуется оставить винт с выступом примерно на 1/4 дюйма, чтобы можно было при необходимости отрегулировать его позже.
После того, как пластина окажется в окончательном положении, можно полностью установить второй фиксирующий винт в противоположном углу, а винт с выступом можно затянуть, чтобы зафиксировать пластину в нужном положении.

Стальная пластина готова для установки клиновых шайб с углом наклона 45 градусов и наклонного самореза ASSY.

Step 2,
Этот шаг установки не является обязательным; однако это облегчит процесс крепления. Предварительное просверливание пилотного отверстия поможет направить винт в правильном направлении и ускорит процесс прикусывания древесины кончиком винта.

Комплектующие для установки MTC Solutions: Шаблон для предварительного сверления, как показано на видео, позволяет просто и точно просверливать пилотное отверстие, что помогает уменьшить перекос.

После сверления пилотных отверстий важно удалить любую образовавшуюся опилку или сверлильную стружку.Это может показаться банальным, но опилки могут сохранять влажность, что со временем может повредить стальные соединения. Удаление – простая задача и хорошая привычка.

Step 3,
Последний этап – установка клиновой шайбы и крепежа.

Плотно установите клиновые шайбы с углом наклона 45 градусов и убедитесь, что буртик шайбы правильно входит в прорезь.
Поместите крепеж в клиновую шайбу и проверьте угол установки. Пилотное отверстие облегчает установку под винт с правильным углом.
Начните вбивать наклонный шуруп в древесину. Как только резьба войдет в контакт с древесным волокном, избегайте давления на сверло.
Избегайте чрезмерного затягивания винта, уменьшив скорость вращения примерно на 1 дюйм от полной установки. Это может быть труднее и потребовать практики при установке винтов большего диаметра, так как крутящий момент, необходимый для установки, будет выше. Избыточное затягивание может повредить винт или привести к травмам установщика. Чтобы этого избежать, мы предлагаем использовать дрель с муфтой ограничения крутящего момента или, если ее нет, ограничить крутящий момент вручную в конце установки, как показано на видео.

Разъяснение цветов форсунок мойки высокого давления

Мойки высокого давления

– отличный способ выполнить большинство ваших проектов по уборке помещений. Если вы купили или арендовали мойку высокого давления, вы, возможно, заметили, что она поставляется с несколькими насадками или распылительными наконечниками разного цвета.

Для чего нужны эти цветные сопла? Цветные форсунки для мойки высокого давления – это регулируемые детали, которые изменяют давление и угол распыления воды. Каждая форсунка распыляет под разными углами и либо увеличивает, либо уменьшает давление, поэтому они окрашены, чтобы их можно было отличить друг от друга.

Понимание различий между каждой сопловой головкой имеет огромное значение, когда дело доходит до использования вашей мойки высокого давления и различных типов проектов по очистке, с которыми вы можете столкнуться.

Что означают разные цвета?

9013 901 15 градусов Насадка для мыла с нижним PSI

Цвет сопла	Угол распыления	Назначение
Красное сопло	0 градусов	Самые сильные пятна
Желтое сопло	Желтое сопло	25 градусов	Легкая зачистка
Белая насадка	40 градусов	Gentle Projects
Черная насадка	65 градусов	Нанесение мыльной насадки

Сопло для канализации	От 0 до 45 градусов	Очистка канализации
Сопло для очистки от пыли	360 градусов	Очистка от пыли
9013 Различная насадка
Сопло пара 90 132	Пар	Пропаривание масла / дезинфекция

Каждая форсунка может выполнять разные задачи.Есть несколько разных насадок, которые можно прикрепить к мойке высокого давления. Каждый из них распыляет воду под давлением под разными углами, что может распределить воду, чтобы она была менее сжатой, или она может сконцентрировать поток, чтобы создать более высокое давление.

Важно использовать подходящую насадку, чтобы не повредить то, что вы чистите. Форсунки разного цвета, которые вы увидите на мойке высокого давления:

Красное сопло
Желтое сопло
Зеленое сопло
Белое сопло
Черное сопло

Красное сопло

Красные сопла обеспечивают единую концентрированную струйную струю, поскольку угол составляет 0 градусов.Все давление сводится к одному взрыву. Вы можете использовать красную насадку только для самых стойких пятен.

Кирпичи, подъездные дорожки и другие плоские поверхности – отличные способы очистки, для которых можно использовать красные насадки. Поскольку красное сопло создает струю с наибольшим давлением, вы должны быть очень осторожны при очистке с помощью этих сопел. Высокий PSI может вызвать повреждение некоторых из самых твердых веществ.

Желтое сопло

Желтые форсунки с углом наклона 15 градусов лучше всего подходят для толстой зачистки. Эта насадка отлично подходит для удаления краски с любого материала. Небольшой угол по-прежнему вызывает высокое давление, которое требует осторожности при работе с нежными поверхностями.

Служит для тех же целей очистки, что и красное сопло, если вы хотите снизить вероятность повреждения. Желтые насадки отлично подходят для удаления налипшего плесени или плесени.

Зеленая насадка

Зеленая насадка предназначена для общей очистки и легких работ по зачистке. При распылении под углом 25 градусов зеленые форсунки имеют хорошо сбалансированную площадь распыления и давления.Зеленая насадка удовлетворит большинство ваших потребностей в стирке под давлением.

Белая форсунка

Белые форсунки имеют разбрызгивание под углом 40 градусов, что очень похоже на душевую установку. Белые насадки подходят для самых деликатных проектов. Отлично подходит для уличной мебели и больших площадей, не требующих большого давления для очистки.

Белая насадка отлично подходит для очистки бассейнов, находящихся на поверхности, поскольку она не повредит плитку или винил. Если вы планируете мыть какие-либо окна, то это будет ваш выбор.

Черная форсунка

Черная насадка предназначена для замачивания поверхностей и отлично подходит для нанесения мыла. Насадка с углом наклона 65 градусов обеспечивает давление, достаточное для нанесения чистящих и моющих средств в труднодоступные места. После того, как вы пропитали поверхность черной насадкой, вы просто переключаетесь на нужную насадку, чтобы смыть мыло и грязь.

Другие доступные насадки

Наряду с соплами с цветовой кодировкой, указанными выше, есть еще несколько сопел, с которыми вы можете столкнуться.Головки форсунок выполняют определенные функции, а не просто предлагают разные углы распыления.

Эти насадки:

Сопло для мыла из латуни
Сопло для канализации
Сопло для очистки от пыли
Сопло из нержавеющей стали
Сопло для пара

A очень похоже на мыло черное сопло, за исключением предложения невероятно низкого уровня фунтов на квадратный дюйм.Это делает вашу мойку высокого давления пригодной для выполнения самых сложных задач по очистке.

Канализационные форсунки компактны, поэтому их можно использовать для очистки внутренней части трубы. Они могут достигать максимального значения PSI, с которым может справиться мойка высокого давления, и используются для очистки канализации, труб и трубок.

Насадка для очистки от пыли выполняет то, что следует из ее названия. Конструкция этих форсунок обеспечивает распыление на 360 градусов. Сопло для очистки от пыли отлично подходит для очистки воздуховодов, вентиляционных отверстий и вытяжек в ресторанах.

Распылительные форсунки из нержавеющей стали бывают той же серии, что и цветные форсунки. Хотя форсунки из нержавеющей стали обычно дороже, они служат дольше и могут использоваться с большинством химикатов.

Паровое сопло превращает мойку высокого давления в мощный отпариватель. Отлично подходит для удаления масла, влаги или дезинфекции поверхностей.

Дополнительное оборудование для мойок высокого давления

Очиститель поверхностей

Помимо стандартных цветных форсунок, имеется несколько насадок для моек высокого давления.Большинство аппаратов для мытья под давлением предназначены для установки со всеми насадками и форсунками, но для некоторых из них может потребоваться покупка насадок для конкретной модели.

Эти насадки позволяют использовать давление для очистки всего на открытом воздухе более разнообразными способами, чем вы можете себе представить. Некоторые из этих приложений включают:

Очистители поверхностей
Щетки
Турбо-форсунки
Насадки и насадки
Пенообразователи

9053 Фильтры для воды
9 Безусловно, одним из самых популярных приспособлений для мойки высокого давления является очиститель поверхностей. Поверхностная шайба распределяет брызги стиральной машины через закрытый цилиндр, который можно перемещать по плоским поверхностям. Очистители поверхностей становятся более дорогими для моделей с высоким PSI, но они упрощают очистку плоских поверхностей. Очистители поверхностей – отличный помощник при очистке проезжей части, гаражей или любой другой плоской поверхности.
Вместо того, чтобы использовать щетку отдельно вместе с мойкой высокого давления, вы можете добавить насадку-щетку, которая объединяет два инструмента вместе. Добавив щетку, вы получите дополнительную чистящую способность, которая поможет очистить устойчивые захваты и грязь, которая, кажется, просто не сдвигается с места.Некоторые щетки находятся на вращающейся головке, чтобы облегчить процесс чистки.
Если вы находитесь в редкой ситуации, когда требуется повысить давление в стиральной машине, вы можете добавить турбо-наконечник, который увеличивает максимальное давление на квадратный дюйм. Форсунки T urbo увеличивают давление до 3000, иногда до 4000 фунтов на квадратный дюйм и могут выполнять самые сложные проекты очистки. Турбо-сопло вращается, вращая струю и увеличивая PSI.
Спрей для мойки высокого давления может достигать хорошего расстояния, но если вы столкнетесь с недоступной для вас областью, вы можете прикрепить насадку или палочку. Жезлы и насадки предназначены для увеличения досягаемости вашей мойки высокого давления. Многие палочки и пики складываются, поэтому вы можете отрегулировать их до нужной высоты и удобно хранить.
Пенообразователь – это прекрасная насадка, которая позволяет вашему чистящему средству смешиваться с устройством для мытья под давлением и распылять вместе. Позволяет равномерно распределить чистящее средство, а давление начинает разрушать грязь или нарост. После того, как поверхность пропитается, вы просто переключаетесь на нужную насадку и распыляете очиститель.
Веник сочетает в себе щетку с очистителем поверхностей и распыляет из нескольких насадок для подметания и очистки поверхностей. Отлично подходит для повседневной уборки в гараже, магазине или подъездной дорожке.
Загрязнения в воде могут быть проблемой, и если вы считаете, что наличие грязной воды может повлиять на качество мойки под давлением, вы можете купить насадку для фильтра для воды. Вода из колодца – хороший повод для использования фильтра для воды.
Как снять сопло
Форсунки для мытья под давлением легко навинчиваются на распылитель и снимаются с него.Большинство форсунок подходят для любой мойки высокого давления, но некоторые модели могут иметь особую конструкцию, требующую использования форсунок, специфичных для этой модели.
Когда вы меняете форсунку на мойке высокого давления, вы должны выключить стиральную машину и полностью установить давление на 0. Это необходимо во избежание возможных травм. Насадки подходят таким же образом, но вы должны быть уверены, что при надевании насадки не прикреплена.
Проекты по мойке высокого давления
Как упоминалось выше, есть несколько проектов на открытом воздухе, в которых мойка высокого давления может выглядеть совершенно новой.Имейте в виду, что некоторые из этих проектов могут нуждаться в регулярной чистке, в то время как другие нуждаются в меньшей частоте. Вот несколько проектов, которые можно решить с помощью мойки высокого давления:
Удаление краски с металла или дерева
Внешний сайдинг
Витражный кирпич
Подъездная дорожка
Уличная мебель
Для улицы Автомобили и лодки инструменты (включая газонокосилки)
Решетки
Мойка высокого давления – идеальный инструмент для удаления краски. Вода под давлением удаляет старую краску, не повреждая то, что находится под ней. Если вы перемещаете краску с дерева, используйте ее на большом расстоянии, чтобы не повредить дерево. Для этого проекта можно использовать зеленую или желтую насадку.
Помня об этом, если вы планируете чистить автомобиль с помощью мойки высокого давления, используйте минимально возможную настройку, чтобы не вытягивать краску из автомобиля.
Наружный сайдинг принимает на себя удары элементов, и вы можете обнаружить, что хотите стереть сезонную грязь. Очистка сайдинга щеткой может занять много времени, а обычные садовые шланги иногда недостаточно прочны, чтобы полностью очистить всю грязь. Мойка высокого давления – идеальный инструмент для очистки сайдинга, поскольку она способна очистить любую грязь, и они могут добраться до любой точки сайдинга.
Кирпич и бетон – чрезвычайно пористые материалы, поэтому удалить грязь или пятна может быть сложно. Мойка высокого давления отлично справляется с удалением всех пятен с этих материалов. При использовании мойки высокого давления для удаления пятен будьте осторожны, чтобы не сосредоточить слишком большое давление в одной области, так как вы можете отломать кусочки.
Как и сайдинг вашего дома, уличная мебель не выдерживает критических ударов снаружи. Уличную мебель можно легко очистить, приложив небольшое усилие. Ваша уличная мебель может выглядеть новой. После зимы самое время помыть мебель.
Вы можете использовать электрическую мойку высокого давления для очистки любого из ваших транспортных средств. Использовать мойку высокого давления намного быстрее, чем мыть автомобиль вручную с помощью садового шланга. Поскольку мойки высокого давления могут снимать и удалять краску, вы должны быть осторожны при чистке автомобиля и использовать минимальное давление.
Мойка высокого давления обеспечивает более чем достаточную мощность, чтобы помочь вам очистить любые наружные инструменты. Работа на открытом воздухе испортит любое оборудование, и стиральная машина уберет его так же быстро. Газонокосилки могут собирать жир и забиваться после нескольких разрезов, все, что нужно, чтобы опустить, – это поднести мойку высокого давления к ее нижней стороне и распылить все это.
Накопление нагара и жира после каждого использования гриля. Когда пришло время очистить гриль, вы можете решить проблему соскабливания чего-либо, используя мойку высокого давления для очистки гриля. При частом использовании гриль необходимо регулярно чистить.
Чего нельзя делать с мойкой высокого давления
Столь высокое давление, исходящее от омывателя, может быть опасным. Распылитель может вызвать повреждение кожи или другой вред. Никогда не используйте мойку высокого давления на других людях или животных.
Рекомендуется при всех настройках давления никогда не приближаться к очищаемой поверхности ближе, чем на 6 дюймов. Если вы не используете стиральную машину должным образом, вы можете отломать кусочки поверхности, которую вы чистите, мусор может отломиться в вашем или другом направлении.
Мойки высокого давления – не лучший садовый инвентарь. Давление будет слишком высоким, чтобы поливать какие-либо из ваших растений, и не рекомендуется пытаться взрывать любые сорняки с земли, если они не вылезут из щелей на подъездной дорожке.
Несколько проектов по уборке на открытом воздухе, с которыми вы столкнетесь, необходимо будет очистить без использования мойки высокого давления, если она сделана из хрупкой поверхности. Мойки высокого давления можно использовать для мытья окон, но если есть какие-либо трещины или уплотнения вокруг окна в плохом состоянии, мойка может ухудшить ситуацию и потенциально попасть внутрь воды.
Отрицательные стороны использования мойки высокого давления
Мойки высокого давления – это универсальные устройства для очистки, но, как и у большинства других вещей, у их использования есть некоторые недостатки.Наряду с неправильным обращением, вот некоторые из проблем, с которыми вы можете столкнуться при работе со стиральной машиной:
Высокое потребление воды
Громкий шум
Удаление мусора и грязи
Самым большим недостатком мойки высокого давления является высокий расход воды. Мойки высокого давления работают с чрезмерным количеством воды для достижения желаемого давления. Это может быть сложно для людей, живущих в штатах, где действуют законы об ограничениях на воду.
Использование такого количества воды для очистки может привести к образованию лужи под тем, что вы чистите. Если вам нужно сохранить что-то под вашим проектом в безопасности от воды, вы можете накрыть брезент, чтобы лишняя вода стекала в другое место.
Некоторые мойки высокого давления работают очень шумно. Газовые мойки высокого давления вызывают наибольший шум, поскольку работают постоянно. Некоторые стиральные машины могут иметь громкость до 90 дБ. Вам не нужно так сильно беспокоиться о шумах на электрической мойке высокого давления, поскольку они более тихие по своей природе и работают только при нажатии спускового крючка.
Во время чистки с помощью мойки высокого давления мусор и грязь могут распыляться в других направлениях. Они могут испачкать другие поверхности вокруг вашего проекта или выстрелить в вас мусором. Здесь пригодится брезент, потому что вы можете использовать его для удаления излишков воды или защиты других поверхностей от брызг.
Знать свой PSI
Важно понимать PSI или фунты на квадратный дюйм, потому что слишком большое значение нанесет ущерб вашей уборке, а недостаточное – затруднит ваши проекты по уборке.Что означает PSI? Фунты на квадратный дюйм – это единица измерения давления или силы.
PSI для мойки высокого давления находится в диапазоне от 1500 до 4000. Большинство ваших проектов по очистке будут иметь значение от 1500 до 2500 фунтов на квадратный дюйм, но для более промышленного использования может потребоваться больше PSI.
Использование правой мойки высокого давления
При использовании мойки высокого давления следует учитывать не только форсунки. С двумя типами моек высокого давления, газом и электрическим , вы обнаружите, что каждый из них работает по-разному.
Электрическая модель имеет меньшую мощность, чем газовая мойка высокого давления, но все же достаточна для большинства обычных нужд. Электродвигатель не должен постоянно работать, как газовая мойка высокого давления; он запускается только при нажатии на спусковой крючок.
Электрические мойки высокого давления обычно не требуют такого ухода, как газовые. Обычно электрическая мойка высокого давления значительно дешевле, чем покупка газовой мойки. Эти стиральные машины отлично подходят для работы по дому или для уборки более деликатных материалов.
Мойки высокого давления, работающие на газе, были оригинальной конструкцией моечных машин и уже много лет занимают рынок моечных машин высокого давления. В мойке высокого давления используется небольшой двигатель, очень похожий на двигатель вашей газонокосилки, который предназначен для работы водяного насоса.
Лучше всего использовать бензин
, не содержащий этанола, но многие люди также используют в своих машинах неэтилированный бензин. Давление в газомойке требует значительного ухода, но детали легко взаимозаменяемы.
Преимущества газовой мойки высокого давления
У работы на газовой мойке высокого давления есть некоторые преимущества.Помимо того, что их можно использовать где угодно без источника питания, они также обеспечивают самое высокое давление. Есть несколько хороших применений стиральной машины, работающей на газе, но вы должны помнить, как часто вам нужно будет запускать и наполнять стиральную машину.
Недостатки газовых мойок высокого давления
Количество мощности
Чрезмерный шум
Стоимость покупки
Техническое обслуживание мойки высокого давления
Количество мощности также важно, чтобы обращать внимание. Газовая моечная машина может производить в два-три раза большее давление, чем электрическая мойка. Давление в газомойке составляет от 2000 до 4000 фунтов на квадратный дюйм. Для многих проектов такой высокий PSI не нужен, но различные насадки и насадки могут помочь вам контролировать его.
При работе мойка высокого давления издает сильный шум. Промышленные стиральные машины могут звучать настолько громко, что вам придется надевать защитные наушники.
Для лучшей работы газомойки, она будет иметь высокую цену. Газоочистители почти всегда будут дороже, чем электрические, и могут варьироваться от 200 до более чем 500 долларов. Очевидно, что для работы бензинового двигателя требуется бензин, поэтому необходимо также учитывать стоимость бензина.
Газовая мойка высокого давления время от времени требует обслуживания, так как двигатель изнашивается во время работы. Большинство, если не все, детали газовой мойки высокого давления можно разобрать и отремонтировать или легко заменить. Благодаря возможности взаимозаменяемости деталей, мойки высокого давления на газе будут иметь больший срок службы, чем электрические.
Выбор газовой или электрической стиральной машины?
Кажется, каждая стиральная машина лучше подходит для демографических групп. Если вы планируете использовать стиральную машину только время от времени для завершения простых работ по очистке, вам может понадобиться электрическая, но если вы планируете чрезмерно использовать стиральную машину или в промышленных целях, тогда вам подойдет газовая моечная машина. Многие пользователи предпочитают простые электрические стиральные машины, в то время как другим требуется более высокое давление, предлагаемое с бензиновыми моечными машинами.
Электрические стиральные машины идеально подходят для легких задач, но гораздо более экономичны и удобны в использовании. Мойка высокого давления на газе более мощная, но, как правило, дороже при покупке и в эксплуатации.
Как правильно использовать мойку высокого давления
Мойка высокого давления
эффективно очищает многие поверхности, но с высоким PSI важно правильно обращаться со стиральной машиной, чтобы не повредить очищаемую поверхность и не нанести травм себе или другим людям.Эти машины просты в эксплуатации, поэтому легко забыть, сколько силы исходит от мойки высокого давления.
Для правильной эксплуатации мойки высокого давления необходимо выполнить следующие действия:
Заправьте стиральную машину
Проверьте форсунку
Проверьте давление
Начните очистку
После того, как вы запустили мойку высокого давления, дайте ей поработать некоторое время для прокачки газомойки перед работой на холостом ходу. Если дать ему поработать на мгновение, из двигателя удалится весь воздух, что даст ему возможность достичь надлежащего холостого хода перед включением.
Подберите подходящую насадку для выполняемой работы. Лучше всего выбрать подходящую насадку с первого раза, ошибка с мойкой высокого давления может дорого обойтись и испортить поверхность, а не очистить ее. Перед распылением убедитесь, что сопло включено правильно, чтобы оно не распылялось неправильно.
Чтобы проверить давление в стиральной машине, сделайте тест распыления перед началом очистки. Испытание на распыление – это распыление стиральной машины на открытом воздухе. Это даст вам последнюю проверку, чтобы убедиться, что все работает правильно и что вы выбрали правильную насадку для работы.
Начните распыление с большого расстояния, а затем приближайтесь к поверхности во время очистки. Вам следует начать с 18 дюймов, затем отрегулировать соответствующим образом, но не приближайтесь ближе, чем на 6 дюймов, потому что вы можете нанести непоправимый ущерб поверхности.
При использовании мойки высокого давления всегда соблюдайте меры безопасности
Независимо от того, какое сопло или насадку вы используете для мойки высокого давления, вы должны принять некоторые меры безопасности.Обязательно используйте защитную одежду для очистки, такую как перчатки или очки.
Если вы работаете с электрической мойкой высокого давления, будьте осторожны, чтобы не намочить источник электричества. Это может привести к повреждению стиральной машины или источника электричества, создавая риск поражения электрическим током и возникновения пожара.
Уловки, помогающие при мытье под давлением
При использовании мойки высокого давления есть несколько хитростей, которые помогут в процессе очистки. Если вы воспользуетесь этими советами, это поможет вам сократить время и усилия:
Предварительно замочите поверхность
Попробуйте использовать горячую воду
Осторожно с деревом
Замачивайте поверхность, которую вы собираетесь очистить, и дайте ей немного подействовать, чтобы чистящее средство подействовало. Чистящее средство ослабит и удалит любую грязь или сажу. Это поможет вам сэкономить время на чистку и позволит использовать меньше химикатов.
Если вам это удастся, попробуйте использовать для мойки высокого давления горячую или теплую воду, а не холодную воду. Горячая вода поможет лучше растворить смесь с вашим очистителем, и это поможет очистителю работать правильно, не разрушаясь. Теплая вода также помогает смягчить грязь и сажу по сравнению с холодной водой, которая может привести к еще большему затвердеванию веществ.
Если вы планируете чистить дерево, всегда начинайте с 18 дюймов, используя зеленую насадку. Зеленая насадка предотвращает резку и разрыв дерева. Некоторые породы дерева намного мягче других.
Трубы для стиральных машин, изображения конфигурации труб, полезные советы
Я собрал вместе несколько вариантов труб для стиральных машин и сфотографировал их, чтобы показать вам наиболее распространенные конфигурации. Я использовал все эти приспособления, как в стенах с карнизами, так и в недостроенных подвалах.Конечно, есть много других юридических установок. Отправьте мне свою фотографию, если вы хотите, чтобы я раскритиковал вашу сантехнику своими руками или сделал предложения.
Начнем с основ.
Трубка на фотографии слева представляет слив раковины для стирки, а на фотографии справа – стояк стиральной машины. В каждом A – вентиляционное отверстие, B – ловушка, а C – сток.
Вы только должны помнить об этом, сантехнический тройник, который обслуживает каждое приспособление, место соединения сифона, слива и вентиляционного отверстия.Ловушка рукава (горизонтальная труба вниз по потоку от сифона) всегда течет в сантехнический тройник. Слив и вентиляция прибора начинаются с санитарного тройника. Таким образом, это не слив, пока он не будет ниже по течению от сантехнического тройника. Мы можем установить различные фитинги и присоединить другие приспособления для стока к сливу , но мы не можем делать это для захвата рук. То, что мы делаем для захвата рычагов, может нарушить защиту, которую вентиляционное отверстие обеспечивает уплотнение сифона, [воду в сифоне] от сифонации. Подробнее об этом позже.
Есть способы добавить дренаж к вентиляционным отверстиям, это называется вертикальной влажной вентиляцией. Правила для этого адресуют расстояния, размеры труб и конкретные типы креплений, которые необходимо соединить таким образом. Найдите правила в разделе местных правил по сантехнике в разделе вентиляционных отверстий в разделе «Вертикальная влажная вентиляция». Помните, что когда вы делаете водопровод своими руками, сантехнический кодекс предназначен для вашей защиты, а не против вас.
Вариант сборки 1
Вот наиболее распространенная установка того, что люди называют трубами для стиральных машин.На этом изображении; A. – это вентиляционное отверстие, выходящее на крышу, или присоединение к другим вентиляционным отверстиям на пути к крыше. Секция «А» может быть установлена ровно, без уклона.
B. – отводное отверстие 90 градусов, [без разворота]. Этот фитинг можно использовать только в вентиляционной секции и не всегда там.
C. – сантехнический тройник 1-1 / 2 дюйма с переходником для прочистки и вставленной в него заглушкой. Он установлен над точкой перелива приспособления, в верхней части секции, обозначенной E.
D. Санитарный тройник 2 “с втулкой для смыва размером 2” x 1-1 / 2 “, установленной в его верхнюю часть.Это конец сифона, начало вентиляционного отверстия и начало слива для этого приспособления. Когда тройник установлен таким образом вертикально, мы называем это приспособлением с вентиляцией в стеке.
E. – хвостовая часть приспособления, вертикальное сечение перед, [перед] ловушкой. Длина патрубка стиральной машины должна быть не менее 18 дюймов, но не более 30 дюймов.
F. Это p-сифон, p-сифон труб стиральной машины должен быть установлен над полом, по крайней мере на 6 дюймов выше, но не более чем на 18 дюймов выше.
G. – ловушка, 2-дюймовая p-образная ловушка должна быть не длиннее 60 дюймов, иметь уклон не менее 1/4 дюйма на фут и иметь только горизонтальные смещения. горизонтальный слив, к которому присоединен этот прибор. Он будет находиться под полом. Обратите внимание на комбинацию тройника 2 дюйма и колена 2 дюйма под 45 градусов. Это образует 2-дюймовую комбинацию и считается длинным фитингом, подходящим для поток дренажа с вертикального на горизонтальный. Для дренажа, протекающего из вертикального положения в горизонтальное, требуется длинный патрубок.
Вариант сборки 2
Как видите, A. B. C. E. F. и G. на этом фото такие же, как на фото выше.
D. по-прежнему является санитарной футболкой, но теперь она находится на спине, а вентиляционное отверстие выходит сбоку. Это сан-тройник 2 x 2 x 1-1 / 2 дюйма. Когда тройник уложен таким образом, мы называем его плоским вентилируемым приспособлением.
H. – вертикальный слив, к которому присоединяется этот приспособление. Обратите внимание на сан-тройник, используемый для соединения этих труб. Горизонтальный слив может стекать в вертикальное при использовании фитинга средней длины.Сан-тройник образует изгиб на 90 градусов средней длины, поэтому мы можем использовать его для присоединения горизонтального водостока к вертикальному водостоку.
Вариант сборки 3
На этой фотографии показан слив стиральной машины, соединенный со сливом раковины для белья. А. снова выводит воздух из двух светильников на крышу.
B. представляет собой колено с отводом на 90 градусов размером 1-1 / 2 дюйма, если смотреть на перевернутый тройник размером 1-1 / 2 дюйма. Тройник перевернут, потому что его длина среднего поворота должна совпадать с потоком. Поток в вентиляционном отверстии направлен на крышу.Если бы использовался вентиляционный тройник, у него не было бы направления, так как у него нет прохода.
C. Опять прочистка и заглушка. Этот тройник расположен правой стороной вверх, потому что его длина должна позволять сливному кабелю опускаться в канализацию.
D. представляет собой сантехнический тройник 2 “x 1-1 / 2” x 2 “, принимающий поток из ловушки и соединяющий сток с вентиляционным отверстием.
E. выполняет ту же работу для раковины для белья, что и приспособление имеет ловушку размером 1-1 / 2 дюйма и p-образную ловушку, поэтому E – это тройник размером 2 дюйма x 1-1 / 2 дюйма x 1-1 / 2 дюйма.
F. – полный тройник размером 2 дюйма, присоединяющийся к два стока.Обратите внимание на средний угол наклона тройника, где поток переходит из горизонтального в вертикальное, и на длинный поворот длинного изгиба на 90 градусов, где поток переходит из вертикального в горизонтальный.
G. – это p-сифон размером 1-1 / 2 дюйма, который будет обслуживать мойку для белья. В отличие от p-образного сифона, сваренного растворителем, используемого для стояка, сифон для раковины имеет штуцер, который позволяет его снимать. что ловушка размером 1-1 / 2 дюйма не может превышать 42 дюйма.
H. – стояк, колено 45 градусов на его вершине предназначено для вывода дренажа через поверхность стены.Если он открыт, а не в стене, 45 не используется.
Оба этих приспособления вентилируются.
Вариант сборки 4
Разница здесь в использовании 2 ‘тройника и 1/8-го изгиба, тогда как выше использовались тройник san и 90. Когда звезда и 1/8 изгиб поворачиваются таким образом, мы называем это «перевернутой комбинацией». Перевернутая комбинация позволяет двум светильникам соединяться более узким образом, чем у san tee и 90.
Вариант сборки 5
Хорошо, вот еще один.Теперь из раковины для стирки вентилируется штабель, а из стояка – ровная вентиляция. Это просто лего с правилами.
Говоря о правилах, давайте вернемся к канализации, вентиляционным отверстиям и ловушкам. Общая концепция, которая регулирует раздел DWV, [слить сточные воды и вентиляцию] сантехнических правил, – это свободный поток воды за счет свободного потока воздуха.
Вода, текущая по вертикальной или горизонтальной трубе, будет течь достаточно свободно, чтобы поддерживать трубу в чистоте , если она может выталкивать воздух, находящийся перед ней, и втягивать воздух, находящийся за ней.Термин для этого – «самоочищающее действие». Мы хотим выталкивать и втягивать воздух на крышу, а не воздух в комнатах, в которых мы живем. Мы хотим поддерживать определенное количество воды в р-ловушке каждого светильника, чтобы канализационный газ не мог подниматься в комнату, в которой он находится в. Канализационный газ теплый из-за экзотермического действия бактерий. Поднимается теплый воздух. Сантехнический кодекс основан на непреложных законах природы.
Если прибор не вентилируется, сливная вода, которая заполняет трубу, ведущую от этого приспособления, будет вытягивать воздух в комнате, в которой находится приспособление.В конце этого потока на воду в р-сифоне этого приспособления будет оказываться отрицательное давление со стороны слива сифона. Это может вызвать сифон из сифона, в результате чего помещение станет уязвимым для свободного потока канализационного газа. Вода в ловушке называется «затвор ловушки». Вентиляционное отверстие, через которое воздух попадает на сливную сторону рукава сифона, называется «защитой уплотнения сифона».
Если вентиляция из приспособления, расположенного ниже по потоку, не вентилируется, вода, заполняющая трубу из приспособления выше по потоку, будет создавать положительное давление на воду в ловушке приспособления, расположенного вниз по потоку, со стороны дренажа этой ловушки.Это может протолкнуть воздух мимо воды в ловушке устройства, расположенного ниже по потоку, и в эту комнату будет попадать канализационный газ.
И да, я видел, как все это происходило и даже хуже. Хуже всего было, когда выход стоматологической аспирационной машины был подключен к сливу раковины для мытья рук в стоматологической лаборатории . Всякий раз, когда всасывающая машина работала, из слива раковины постоянно доносились пузыри, когда канализационный газ проходил мимо воды в сифоне.
Наконец, пока я говорю об этом, не забывайте, что даже если все подключено должным образом, необходимо использовать приспособления для поддержания уплотнения ловушки.Сливайте воду в канализацию неиспользуемого прибора каждые тридцать дней или закройте крышкой или откажитесь от нее, чтобы защитить воздух в этой комнате.
Когда слив стиральной машины находится в стене, стояк может заканчиваться этим коробом. Это моя любимая версия коробки автоматической мойки, потому что:
A. Я могу настроить 2-дюймовые сточные воды, горячую и холодную воду в любой конфигурации, которую я захочу, я даже могу подавать воду сверху и устанавливать клапаны вверх. вниз, если я работаю в подвале и вода падает сверху.Некоторые коробки позволяют устанавливать слив только в центральное положение. Это может вынудить меня использовать смещенные фитинги в стояке, если p-образный сифон не помещается в отсек для стоек с входным отверстием в центре отсека. Мне также не нравится 2-дюймовая труба между двумя водопроводными трубами, так как одна из них в какой-то момент будет вынуждена выскользнуть из 2-дюймовой трубы.
B. Колпачок на левой стороне коробки – это контрольная пробка для моего теста на воду. В большинстве коробок его нужно вырезать ножом после теста, а не снимать неповрежденным, как это могло бы быть.
C. Клапаны готовы к установке трубы Pex типа RTI и зажимаются как «Shark bite». Ни пайки, ни резьбы.
D. Клапаны представляют собой шаровые краны из нержавеющей стали на 90 градусов, без шайб. Ручки сообщают вам по своему положению, включены ли клапаны.
Нужна помощь со сливом воды из стиральной машины? Посетите мою страницу слива стиральной машины.
Как очистить медицинский силикон
Силиконы медицинского назначения – это просто силиконы, которые прошли испытания на биосовместимость и могут использоваться в медицинских целях.Si-Tech производит силикон медицинского класса для наших клиентов в сфере здравоохранения. При разработке медицинских устройств и инструментов ключевую роль играют материалы, которые можно легко чистить и стерилизовать без ухудшения качества или разрушения. Жидкий силиконовый каучук платинового отверждения (LSR) – это особый материал, который мы используем в наших продуктах для здоровья, поскольку он долговечен и может подвергаться дезинфекции различными способами.
Мы использовали отвержденный платиной LSR как часть производственного процесса для изготовления различных медицинских жидкостных изделий для литья под давлением.
Стерилизация и дополнительные устройства
Поскольку медицинские устройства находятся в таком тесном контакте с человеческим телом, они должны быть очищены от любых бактерий с их поверхности. Это следует делать как до, так и после любого контакта с телом, в том числе с биологическими жидкостями. Кроме того, детали машины и устройства должны регулярно оставаться чистыми и очищенными от пыли.
Это правда, что резиновые изделия медицинского назначения не допускают роста бактерий, но другие материалы, используемые при производстве технических устройств и машин, могут легко размножать бактерии.Все устройство можно стерилизовать сразу, не разбирая его при прохождении отвержденных платиной компонентов LSR.
На самом деле, исследования показали, что резиновые изделия, отвержденные платиной, могут выдерживать многие типы процессов стерилизации на регулярной основе по мере необходимости.
При планировании первоначального дизайна продукта важно знать, какие варианты стерилизации применимы к компонентам устройства. Компоненты должны выдерживать процедуру стерилизации без ущерба для своих возможностей и без какого-либо ухудшения качества.Вот несколько вариантов очистки:
Медицинский спирт : это один из самых простых и распространенных методов стерилизации силикона медицинского назначения. Это убьет любые бактерии, которые могут присутствовать, а также пыль и частицы.
Автоклав : автоклав использует пар для стерилизации отвержденного платиной LSR, который может уничтожить микроорганизмы. Этот процесс можно использовать с чем угодно, от хирургических инструментов до медицинских имплантатов и щипцов.
Гамма-излучение : Это также распространенный метод при определенных обстоятельствах.
Dry Heat : убивает определенные виды бактерий при рабочих температурах от -45 до 450 градусов по Фаренгейту.
Применение медицинского силикона
Поставщикам медицинских услуг всех видов, от больниц и врачебных кабинетов до лабораторий и пунктов неотложной помощи, требуется много машин, устройств и инструментов для ежедневного ухода за пациентами. И все это оборудование должно быть чистым. Вот для чего можно использовать силикон медицинского класса:
Резиновые трубки
Противоскользящие ручки из силиконовой резины для медицинских инструментов
Наборы и чемоданы для экстренного дефибриллятора
Прокладки, заглушки и крышки
Клавиатуры управления устройством
Свяжитесь с Si-Tech для получения дополнительной информации о силиконе медицинского назначения и о том, как мы можем сделать продукт, отвечающий вашим потребностям в области здравоохранения.
4 вещи, которые вам нужно знать
Настройка сверхбыстрой стирки на вашей стиральной машине невероятно удобна. Настолько, что всегда есть соблазн использовать его слишком часто и ускориться на постоянно растущей горе стирки.
Однако может возникнуть ощущение, что ваша одежда не была тщательно обдана. Чтобы убедиться, что вы правильно используете функцию быстрой стирки, чтобы ваша одежда была должным образом очищена, просто следуйте советам наших экспертов..
Знайте ограничения
Большой плюс быстрой стирки заключается в том, что она часто экономит энергию, а это означает, что это более экологичный выбор. Используя меньше энергии, быстрое приготовление также сэкономит вам деньги.
Но быстрая стирка – не лучший вариант, если вам нужно постирать испачканную одежду. «Чтобы освежить одежду без пятен, подойдет быстрая стирка», – говорит Верити Манн, директор GHI. Но когда дело доходит до чего-либо в пятнах, полная стирка является обязательной, так как скоростная стирка проводится при слишком низкой температуре.’
Getty
Убивает микробы
Чтобы убивать микробы и пылевых клещей, большую часть белья необходимо стирать при температуре не ниже 60 ° C. Всегда читайте этикетку по уходу, так как на некоторых предметах указана максимальная температура 40 ° C, но для постельного белья и полотенец лучше придерживаться более высокой температуры стирки и использовать порошковое моющее средство, содержащее отбеливатель, чтобы убить любые скрытые бактерии.
Это особенно важно, если у вас есть члены семьи со сниженным иммунитетом, например пожилые люди или маленькие дети.
Используйте подходящее моющее средство
Моющее средство тоже играет большую роль – биологическое моющее средство содержит ферменты и является лучшим выбором для удаления пятен. Небиологическое моющее средство не содержит отбеливателя или ферментов и, как правило, менее эффективно удаляет пятна, хотя это лучший выбор для чувствительной кожи.
Если вы все же используете быструю стирку, имейте в виду: у нее будет более короткое полоскание, чем при обычной стирке, поэтому лучше наполовину заполнить машину и использовать половину дозы моющего средства, чтобы убедиться, что стирка не выходит мыльным.
Getty
Следите за своей машиной
«Если вы регулярно стираете с использованием низкотемпературной стирки, вы можете заметить, что ваша машина начинает пахнуть плесенью из-за скопления плесени и бактерий», – говорит Верити Манн. «Чтобы избежать этого, запускайте пустую стирку на очень горячей температуре без моющего средства каждые несколько недель и протирайте кювету для моющих средств и резиновое кольцо вокруг барабана».
Пятновыводители универсальные
Пятновыводитель для предварительной стирки Stain Devils x3
Д-р Бекманн амазонка.co.uk
7,68 фунтов стерлингов
Пятновыводитель Vanish Gold Oxi Action Powder
Исчезнуть waitrose.com
5,75 фунтов стерлингов
Пудра для удаления пятен Fairy Non Bio
Сказочный waitrose.com
4,00 фунта стерлингов
Спрей для удаления пятен с ткани Vanish Oxi Action
Исчезнуть waitrose.ком
5,50 фунтов стерлингов
Пятновыводитель Ecover
Ecover amazon.co.uk
3,00 фунта стерлингов
Спрей Fairy Non Bio Stain Spray
Сказочный sainsburys.co.uk
2,50 фунтов стерлингов
Мыло для удаления пятен Astonish
Удивительно амазонка.co.uk
2,98 фунта стерлингов
Астониш Окси Актив Плюс
Удивительно amazon.co.uk
4,49 фунтов стерлингов
Понравилась статья? Подпишитесь на нашу рассылку новостей , чтобы получать больше подобных статей прямо на ваш почтовый ящик.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.
Патент США на устройство для санитарной мойки (Патент № 10,927,536, выдан 23 февраля 2021 г.)
ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ
Настоящая заявка основана на заявке на патент Японии № 2019-110880, поданной 14 июня 2019 г., и испрашивает преимущество приоритета; полное содержание которого включено сюда в качестве ссылки.
FIELD
Описанные здесь варианты осуществления в целом относятся к устройству для санитарной стирки.
ПРЕДПОСЫЛКИ
Брызгание воды или функциональной воды в унитаз перед использованием традиционно известно как метод подавления прилипания и / или осаждения грязи на унитазе. В качестве примера, имеется устройство, такое как устройство из JP-A 2015-101942, в котором в сопле для мытья отдельных частей человеческого тела устройства для санитарной стирки предусмотрено отверстие для носика, которое впрыскивает воду в чашу, а вода распыляется. от отверстия для носика к чаше, выдвинув сопло из корпуса.
Однако в таком санитарном моечном устройстве форсунка может выдвигаться вперед и вниз от кожуха, расположенного на задней стороне чаши. Следовательно, если из отверстия для носика разбрызгивается вода под постоянным углом разбрызгивания, вертикальное положение отверстия для носика будет низким, когда сопло выдвинуто вперед, и область, где прилипает вода, брызгающая из отверстия для носика, будет узкой. Соответственно, когда вода разбрызгивается из отверстия носика в состоянии, в котором сопло сильно выдвинуто вперед, особенно трудно заставить воду прилипать к передней стороне чаши и т. Д.
Кроме того, в устройстве для санитарной мойки перед форсункой предусмотрена экранирующая пластина, которая хранится в кожухе. Следовательно, когда вода брызгает из выпускного отверстия в состоянии, в котором сопло хранится в кожухе, вертикального положения выпускного отверстия может быть достаточно; однако вода нежелательно ударяет по защитной пластине, и трудно заставить воду прилипать к передней стороне чаши.
В качестве метода решения этой проблемы можно предположить, что вода будет брызгать из отверстия носика, в то время как защитная пластина сильно поворачивается.Однако в этом случае, хотя становится легко заставить воду прилипать к передней стороне чаши, легко заставить воду контактировать с пользователем в сидячем положении.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Согласно варианту осуществления, устройство для санитарной стирки, предусмотренное на унитазе, включая унитаз, включает в себя кожух, насадку, защитную пластину и контроллер. Насадка омывает интимную часть тела человека. Сопло выдвигается и убирается между положением хранения и положением выдвижения.Форсунка хранится в кожухе на месте хранения. Сопло выдвигается из корпуса в выдвинутое положение. Экранирующая пластина предусмотрена с возможностью вращения относительно корпуса. Защитная пластина располагается перед соплом, когда сопло находится в положении хранения. Контроллер управляет работой форсунки. Форсунка имеет первое выпускное отверстие, через которое вода распыляется вперед и вниз. Защитная пластина находится в исходном положении, когда форсунка находится в положении хранения.Защитная пластина в первом положении повернута на первый угол от исходного положения, когда сопло находится в выдвинутом положении. Перед использованием устройства для санитарной стирки контроллер выполняет, по меньшей мере, операцию промывки спереди, разбрызгивая воду из первого выпускного отверстия в состоянии, в котором защитная пластина находится во втором положении, повернутом на второй угол от исходного положения. Второй угол меньше первого. По меньшей мере, часть защитной пластины расположена перед передней концевой частью форсунки при операции промывки спереди.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
РИС. 1 представляет собой вид в перспективе, схематично иллюстрирующий туалетное устройство, включающее в себя устройство для санитарной стирки, согласно варианту осуществления;
РИС. 2 – блок-схема, схематично иллюстрирующая соответствующие компоненты устройства для санитарной стирки согласно варианту осуществления;
РИС. 3A и фиг. 3B – виды в перспективе, схематично иллюстрирующие насадку устройства для санитарной стирки согласно варианту осуществления;
РИС.4 – вид спереди, схематично иллюстрирующий насадку устройства для санитарной стирки согласно варианту осуществления;
РИС. 5A и фиг. 5B – виды в поперечном разрезе, схематично иллюстрирующие периферию сопла устройства для санитарной стирки согласно варианту осуществления;
РИС. 6A и фиг. 6B – виды в поперечном разрезе, схематично иллюстрирующие периферию сопла устройства для санитарной стирки согласно варианту осуществления;
РИС. 7 – вид в поперечном разрезе, схематично иллюстрирующий периферию форсунки устройства для санитарной стирки согласно варианту осуществления;
РИС.8 – вид в поперечном разрезе, схематично иллюстрирующий периферию форсунки модификации санитарного моечного устройства согласно варианту осуществления;
РИС. 9 – блок-схема, иллюстрирующая пример работы устройства для санитарной стирки согласно варианту осуществления; и
фиг. 10 – блок-схема, иллюстрирующая другой пример работы устройства для санитарной стирки согласно варианту осуществления.
ПОДРОБНОЕ ОПИСАНИЕ
Первое изобретение представляет собой устройство для санитарной стирки, предусмотренное на унитазе, включая унитаз, в котором устройство для санитарной мойки включает в себя кожух, насадку, моющую личную часть тела человека, защитную пластину, установленную с возможностью вращения относительно кожух и контроллер, управляющий работой сопла; сопло может выдвигаться и убираться между положением хранения, в котором сопло хранится в кожухе, и выдвинутым положением, в котором сопло выдвигается из кожуха; защитная пластина расположена перед соплом, когда сопло находится в положении хранения; форсунка имеет первое выпускное отверстие, через которое вода разбрызгивается вперед и вниз; защитная пластина находится в исходном положении, когда сопло находится в положении хранения; экранирующая пластина в первом положении повернута на первый угол от исходного положения, когда сопло находится в выдвинутом положении; контроллер выполняет перед использованием устройства для санитарной стирки, по меньшей мере, операцию мытья вперед, состоящую в разбрызгивании воды из первого отверстия для носика в состоянии, в котором защитная пластина находится во втором положении и повернута на второй угол, меньший, чем первый угол от исходное положение; и, по меньшей мере, часть защитной пластины расположена перед передней концевой частью форсунки при операции промывки спереди.
Согласно устройству для санитарной стирки, вода разбрызгивается из первого выпускного отверстия в состоянии, в котором защитная пластина повернута на второй угол от исходного положения; таким образом, препятствие экранирующей пластиной воде, разбрызгиваемой вперед и вниз из первого выпускного отверстия, может быть подавлено, и можно легко заставить воду прилипать к передней стороне чаши. Кроме того, вода брызгает из первого отверстия носика в состоянии, в котором защитная пластина повернута на второй угол, который меньше первого угла, и, по крайней мере, часть защитной пластины расположена перед передней концевой частью насадка; таким образом, вода, брызгающая из первого отверстия для носика, не может контактировать с пользователем в сидячем положении.Например, даже если вода в форме мелкого тумана брызгает из первого отверстия носика, вода в форме мелкого тумана, разбрызгиваемая из первого отверстия носика, может не контактировать с пользователем, сидящим с помощью защитной пластины.
Второе изобретение представляет собой устройство для санитарной мойки согласно первому изобретению, в котором защитная пластина может поворачиваться, выдвигая и отводя форсунку, а контроллер выполняет, по меньшей мере, операцию стирки вперед в состоянии, в котором защитная пластина поворачивается от из исходного положения во второе положение, перемещая насадку из положения хранения в заданное положение между положением хранения и выдвинутым положением.
В соответствии с устройством для санитарной мойки предусмотрена защитная пластина, которая может поворачиваться путем выдвижения и втягивания насадки; таким образом, защитная пластина может вращаться без отдельного обеспечения блока для автоматического поворота защитной пластины. Кроме того, продвигая насадку в заданное положение, можно легко заставить воду прилипать к передней стороне чаши, а положение первого отверстия для носика является низким; следовательно, вода, брызгающая из первого отверстия для носика, может более надежно подавляться от контакта с пользователем в сидячем положении.
Третьим изобретением является устройство для санитарной стирки согласно первому или второму изобретению, в котором второй угол меньше угла опережения сопла относительно вертикальной плоскости.
Согласно устройству для санитарной мойки, установив второй угол на такой угол, можно легко заставить воду прилипать к передней стороне чаши, и вода, брызгающая из первого отверстия носика, может быть подавлена. надежно от контакта с пользователем в сидячем положении.
Четвертое изобретение представляет собой устройство для санитарной мойки любого из изобретений с первого по третье, в котором нижний конец защитной пластины, когда защитная пластина находится во втором положении, расположен ниже, чем центр первого отверстия носика или на такой же высоты, как и центр первого отверстия носика.
Согласно устройству для санитарной мойки, установив второе положение в такое положение, можно легко заставить воду прилипать к передней стороне чаши, и вода, брызгающая из первого отверстия носика, может подавляться. надежно от контакта с пользователем в сидячем положении.
Пятое изобретение представляет собой устройство для санитарной мойки согласно любому из изобретений с первого по четвертый, в котором область брызг первого выпускного отверстия перекрывает защитную пластину, когда защитная пластина находится в исходном положении, и не перекрывает защитную пластину когда защитная пластина находится во втором положении.
Согласно устройству для санитарной мойки, установив второе положение в такое положение, можно легко заставить воду прилипать к передней стороне чаши, и вода, брызгающая из первого отверстия носика, может быть подавлена. надежно от контакта с пользователем в сидячем положении.
Шестое изобретение представляет собой устройство для мытья посуды согласно любому из изобретений с первого по пятый, которое дополнительно включает сиденье унитаза и датчик обнаружения сидения; датчик обнаружения сидения определяет сидящее состояние пользователя на сиденье унитаза; и контроллер выполняет, по меньшей мере, операцию стирки вперед, когда датчик обнаружения сидения переходит из состояния сидячего состояния, которое не обнаруживается, на состояние сидячего состояния, которое обнаруживается.
Согласно устройству для санитарной стирки, стирка перед использованием, такая как операция стирки вперед и т.п., выполняется с использованием в качестве спускового механизма пользователя, не сидящего; таким образом, вода может прилипать к чаше непосредственно перед использованием устройства для санитарной мойки. Таким образом, можно предотвратить высыхание воды, приставшей к чаше, или предотвратить капание воды по прошествии некоторого времени, так как вода прилипла к чаше.
Седьмое изобретение представляет собой устройство для санитарной мойки согласно любому из изобретений с первого по шестой, в котором форсунка дополнительно имеет второе выпускное отверстие, распыляющее воду назад от первого выпускного отверстия.
В соответствии с устройством для санитарной мойки также предусмотрено второе отверстие для носика, через которое вода впрыскивается в обратном направлении от первого отверстия для выпускного отверстия; таким образом, вода, которая разбрызгивается из второго отверстия для носика, может прилипать к задней стороне чаши, к которой вода, разбрызгиваемая из первого отверстия для выпускного отверстия, не прилипает легко. Таким образом, вода может прилипать к более широкой области чаши.
Восьмым изобретением является устройство для санитарной стирки седьмого изобретения, в котором контроллер выполняет, по меньшей мере, операцию стирки в обратном направлении, разбрызгивая воду из второго выпускного отверстия, одновременно поворачивая защитную пластину из исходного положения во второе положение.
Согласно устройству для санитарной мойки, выполняя операцию обратной промывки при повороте защитной пластины из исходного положения во второе положение, вода может прилипать к более широкой области чаши за более короткий период времени.
Девятым изобретением является устройство для мытья посуды по седьмому или восьмому изобретению, в котором первое отверстие для носика и второе отверстие для носика предусмотрены в передней концевой части насадки, а второе отверстие для носика выполнено сбоку от первого носика. отверстие.
В соответствии с устройством для санитарной мойки второе отверстие для носика предусмотрено сбоку от первого отверстия для носика в передней концевой части насадки; таким образом, по сравнению со случаем, когда второе выпускное отверстие выполнено вверх или вниз от первого выпускного отверстия в передней концевой части сопла, может подавляться длинная передняя концевая часть сопла в вертикальном направлении. Таким образом, длина экранирующей пластины в вертикальном направлении может быть уменьшена, и второй угол при выполнении операции промывки вперед может быть уменьшен.За счет уменьшения второго угла можно более надежно предотвратить попадание воды, брызгающей из первого отверстия для носика, с пользователем в сидячем положении.
Варианты осуществления изобретения теперь будут описаны со ссылкой на чертежи. Подобные компоненты на чертежах отмечены одинаковыми ссылочными позициями, и подробное описание опускается, если это необходимо.
РИС. 1 представляет собой вид в перспективе, схематично иллюстрирующий туалетное устройство, включающее в себя устройство для санитарной стирки, согласно варианту осуществления.
Как показано на фиг. 1, туалетное устройство , 900, включает сидячий унитаз со смывом (унитаз) 800 и устройство для санитарной стирки 100 , установленное на унитазе 800 . Санитарное моечное устройство , 100, включает в себя кожух , 400, , сиденье для унитаза , 200, и крышку унитаза, , 300, . Сиденье унитаза , 200, и крышка унитаза , 300, , каждая, имеют шарнирную опору для открывания и закрывания относительно корпуса 400 .Унитаз 800 включает унитаз 801 .
Хотя «вверх», «вниз», «вперед», «назад», «вправо» и «влево» используются в описании вариантов осуществления, приведенных ниже, эти направления являются направлениями при просмотре пользователем, сидящим на сиденье для унитаза 200 , как показано на ФИГ. 1.
Функциональный блок для стирки личной части, который реализует стирку личной части, такой как «дно» и т.п. пользователя, сидящего на сиденье унитаза 200 и т. Д., находятся внутри корпуса 400 . Функциональный блок стирки частных частей включает в себя насадку 473 . Сопло , 473, может выдвигаться и убираться между положением хранения, в котором сопло 473 хранится в корпусе 400 , и выдвинутым положением, в котором сопло 473 выдвигается из корпуса 400 . Сопло , 473, продвигается по линейной траектории к центру чаши 801 , расположенной спереди и вниз корпуса 400 , и втягивается по линейной траектории в корпус 400 , расположенный назад и вверх от чаши 801 .Состояние, в котором насадка , 473, находится в выдвинутом положении, проиллюстрировано в устройстве для санитарной мойки , 100, , показанном на фиг. 1.
Датчик обнаружения сиденья , 404, , который определяет сиденье пользователя на сиденье унитаза , 200, (со ссылкой на фиг. 2), предусмотрен в устройстве для санитарной стирки , 100, . Когда датчик обнаружения посадки , 404, обнаруживает пользователя, сидящего на сиденье унитаза 200 , например, пользователь может переместить насадку , 473, в выдвинутое положение и втянуть насадку , 473, в положение для хранения, используя рабочая часть 500 , такая как пульт дистанционного управления и т. д.(ссылаясь на фиг. 2).
Насадка 473 моет личную часть человеческого тела путем слива воды (промывочной воды) в сторону личной части человеческого тела в состоянии выдвижения из корпуса 400 . Нижнее отверстие для слива воды для стирки 474 a , порт для бережного слива воды для стирки 474 b и отверстие для слива воды для стирки биде 474 c расположены в концевой части сопла 473 .Насадка 473 может мыть «низ» пользователя, сидящего на сиденье унитаза 200 , разбрызгивая воду из отверстия для слива воды для стирки 474 a или порта для слива воды для бережной стирки 474 b предусмотрен в наконечнике. Или насадка 473 может мыть внутреннюю часть женщины, сидящей на сиденье унитаза 200 , путем разбрызгивания воды из выпускного отверстия для воды для стирки биде 474 c , предусмотренного в наконечнике.В этом описании «вода» включает не только холодную воду, но также и теплую воду, которая нагревается.
Режимы стирки «дна» включают, например, «стирку дна» и «бережную стирку», при которой бережная стирка осуществляется более мягкой струей воды, чем «стирка дна». Например, насадка , 473, может выполнять «стирку снизу», «бережную стирку» и «стирку биде».
В сопле 473 , показанном на фиг. 1, отверстие для слива воды для стирки биде 474 c предусмотрено дальше по направлению к концевой стороне сопла 473 , чем отверстие для слива воды для деликатной стирки 474 b ; порт для бережного слива воды для стирки 474 b расположен дальше по направлению к концевой стороне сопла 473 , чем порт слива воды для стирки снизу 474 a ; однако положения размещения отверстия для слива воды для стирки 474, a , отверстия для слива воды для бережной стирки 474 b и отверстия для слива воды для стирки биде 474 c этим не ограничиваются.Хотя в сопле 473 , показанном на фиг. 1, например, отверстие для слива воды для щадящей стирки 474 b может отсутствовать, или могут быть предусмотрены четыре или более отверстий для слива воды.
РИС. 2 – блок-схема, схематично иллюстрирующая соответствующие компоненты устройства для санитарной стирки согласно варианту осуществления.
Соответствующие компоненты системы водяных каналов и электрической системы вместе показаны на фиг.2.
Как показано на фиг. 2, устройство для санитарной стирки , 100, включает в себя часть 20 для передачи воды. Узел для передачи воды 20, включает в себя трубопровод 20, , и , который достигает сопла 473 от источника водоснабжения 10 , такого как трубопровод технической воды, резервуар для хранения воды и т. Д. 20 направляет воду, подаваемую из источника водоснабжения 10 к форсунке 473 по трубопроводу 20 a .Например, трубопровод 20 a состоит из таких компонентов, как электромагнитный клапан 431 , теплообменник 440 , переключатель пути потока 472 и т. Д., Описанные ниже, и несколько труб, которые соедините эти компоненты.
Электромагнитный клапан 431 предусмотрен на стороне входа части для передачи воды 20 . Электромагнитный клапан , 431, – это электромагнитный клапан с возможностью открывания и закрывания, который управляет подачей воды на основании команды от контроллера , 405, , расположенного внутри корпуса , 400, .Другими словами, электромагнитный клапан , 431, открывает и закрывает трубопровод 20, , и . Вода, которая подается из источника 10 подачи воды, заставляется течь в трубопроводе 20 a посредством установки электромагнитного клапана 431 в открытое состояние.
Клапан регулятора давления 432 предусмотрен после электромагнитного клапана 431 . Клапан регулятора давления 432 регулирует давление внутри трубопровода 20 a , чтобы оно находилось в предписанном диапазоне давления при высоком давлении подачи воды.Обратный клапан 433 предусмотрен после клапана регулятора давления 432 . Обратный клапан 433 подавляет обратный поток воды к стороне входа обратного клапана 433 , когда давление внутри трубопровода 20 a уменьшается и т. Д.
Блок теплообменника 440 (нагреватель ) устанавливается после обратного клапана 433 . Блок теплообменника , 440, включает в себя нагреватель и нагревает воду, подаваемую из источника 10 водоснабжения, например, до заданной температуры.Другими словами, теплообменник , 440, производит теплую воду.
Блок теплообменника 440 представляет собой, например, теплообменник мгновенного нагрева (проточного типа), использующий керамический нагреватель и т.д. Теплообменник мгновенного нагрева может нагреть воду до заданной температуры за короткий период времени. Блок , 440, теплообменника не ограничивается теплообменником мгновенного нагрева и может быть теплообменником нагревающего типа с накоплением теплой воды.Нагреватель не ограничивается теплообменником; например, может использоваться другой метод нагрева, такой как, например, тот, который использует микроволновое нагревание и т.д.
Блок теплообменника 440 подключен к контроллеру 405 . Например, контроллер , 405, нагревает воду до температуры, установленной рабочей частью , 500, , посредством управления блоком теплообменника , 440, в соответствии с работой операционной части , 500, пользователем.
Датчик расхода 442 предусмотрен после теплообменника 440 . Датчик расхода , 442, определяет расход воды, выпускаемой из теплообменника , 440, . Другими словами, датчик расхода , 442, определяет расход воды, протекающей по трубопроводу 20, , и . Датчик расхода , 442, подключен к контроллеру , 405, . Датчик расхода , 442, вводит результат определения расхода в контроллер , 405, .
Блок электролитической ячейки 450 предусмотрен после датчика расхода 442 . Блок электролитической ячейки 450 производит жидкость (функциональную воду), включающую хлорноватистую кислоту, из водопроводной воды путем электролиза водопроводной воды, протекающей внутри блока электролитической ячейки 450 . Блок электролитической ячейки , 450, подключен к контроллеру , 405, . Блок , 450, электролитической ячейки производит функциональную воду на основе управления контроллером , 405, .
Функциональная вода, производимая блоком электролитической ячейки 450 , может быть, например, раствором, содержащим ионы металлов, такие как ионы серебра, ионы меди и т. Д. Или функциональная вода, производимая блоком электролитической ячейки. 450 может быть раствором, включающим электролитический хлор, озон и т.д. Или функциональная вода, производимая блоком электролитической ячейки 450 , может быть кислой водой или щелочной водой.
Вакуумный выключатель (VB) 452 предусмотрен после блока электролитической ячейки 450 .Прерыватель вакуума , 452, включает, например, проточный канал, по которому течет вода, впускное отверстие для всасывания воздуха в проточный канал и клапанный механизм, который открывает и закрывает впускной канал. Например, клапанный механизм блокирует впускное отверстие, когда вода течет в проточном канале, и всасывает воздух в проточный канал, открывая впускное отверстие, когда поток воды останавливается. Другими словами, вакуумный прерыватель , 452, всасывает воздух в трубопровод 20, , и , когда вода не течет в водопроводной части 20 .Клапанный механизм включает, например, поплавковый клапан.
Например, всасывая воздух в трубопровод 20 a , как указано выше, вакуумный прерыватель 452 способствует отводу воды из части трубопровода 20 a после вакуумного прерывателя 452 . Например, вакуумный прерыватель 452 способствует дренажу воды из сопла 473 . Таким образом, сливая воду внутри сопла 473 и всасывая воздух в сопло 473 , например, прерыватель вакуума 452 подавляет нежелательный обратный поток воды для стирки внутри сопла 473 , жидкие отходы собираются в чаше 801 и т. д., в сторону источника подачи воды 10 (пресная вода).
Модулятор давления 454 предусмотрен после вакуумного прерывателя 452 . Модулятор давления 454 обеспечивает пульсирующее движение для воды, выпускаемой из отверстия для слива воды для стирки снизу 474 a , отверстия для слива воды для щадящей стирки 474 b и отверстия для слива воды для стирки биде 474 c форсунки 473 и / или вода, выпускаемая из выпускного устройства омывателя форсунок 478 , путем обеспечения пульсирующего движения или ускорения потока воды внутри трубопровода 20 a части передачи воды 20 .Другими словами, модулятор давления , 454, заставляет текучее состояние воды, протекающей по трубопроводу 20, , и , колебаться. Модулятор давления 454 подключен к контроллеру 405 . Модулятор давления , 454, изменяет жидкое состояние воды на колебания на основе управления контроллером , 405, . Модулятор давления 454 изменяет давление воды внутри трубопровода 20, и , чтобы оно колебалось.
После модулятора давления 454 предусмотрен регулятор потока 471 . Регулятор расхода 471 регулирует силу воды (расход). Переключатель пути потока 472 предусмотрен после регулятора потока 471 . Переключатель пути потока , 472, выполняет открытие, закрытие и переключение подачи воды к форсунке , 473, и / или шайбе форсунки , 478, . Регулятор потока , 471, и переключатель пути потока , 472, могут быть предоставлены как одно целое.Регулятор потока 471 и переключатель пути потока 472 подключены к контроллеру , 405, . Операции регулятора потока , 471, и переключателя пути потока , 472, управляются контроллером , 405, .
Сопло 473 и шайба сопла 478 расположены после переключателя пути потока 472 . Насадка , 473, принимает движущую силу от привода , 476, , продвигается в чашу 801 унитаза 800 и втягивается из внутренней части чаши 801 .
Например, шайба для мытья форсунок 478 моет внешнюю периферийную поверхность (корпус) форсунки 473 путем разбрызгивания воды или рабочей воды из устройства для выпуска воды.
Нижний канал для стирки 21 , канал для щадящей стирки 22 и канал для мытья биде 23 , которые подают к форсунке 473 воду, подаваемую из источника водоснабжения 10 или функционального вода, производимая блоком 450 электролитической ячейки через водопроводную часть 20 , также подается после переключателя пути потока 472 .Нижний канал для стирки 21, соединяет переключатель 472 пути потока и порт для слива воды для стирки 474 a . Канал для щадящей стирки 22 соединяет переключатель пути потока 472 и порт слива воды для щадящей стирки 474 b . Канал для умывания биде 23 соединяет переключатель пути потока 472 и порт слива воды для мытья биде 474 c.
Канал для мытья поверхности 24 , первый канал носика чаши 25 и второй канал носика чаши 26 также предусмотрены после переключателя пути потока 472 .Канал для мытья поверхности 24 направляет в сторону выпускного отверстия омывателя сопел 478 воду, подаваемую из источника водоснабжения 10 , или функциональную воду, производимую блоком электролитической ячейки 450 через водопроводящую часть. 20 . Первый канал носика дежи 25 и второй канал носика дежи 26 направляют к отверстию носика 479 насадки 473 (первое отверстие носика 479 a и второе отверстие носика 479 b , описанный ниже), воду, подаваемую из источника водоснабжения 10 , или функциональную воду, производимую блоком электролитической ячейки 450 через часть передачи воды 20 .Вода или функциональная вода, подаваемая в отверстие для носика , 479, , разбрызгивается из отверстия для носика , 479, в сторону чаши , 801, . Второй канал носика чаши 26, не может быть пропущен, если второе отверстие носика 479 b не предусмотрено.
Управляя переключателем пути потока 472 , контроллер 405 переключает открытие и закрытие проточных каналов нижнего канала для стирки 21 , канала для деликатной стирки 22 , канала для биде 23 канал для мытья поверхности 24 , первый канал 25 носика чаши и второй канал 26 носика чаши.Таким образом, переключатель пути потока 472 переключается между состоянием связи с трубопроводом 20 a и состоянием отсутствия связи с трубопроводом 20 a для каждого из нескольких отверстий для выпуска воды нижнее отверстие для слива воды для стирки 474 a , отверстие для слива воды для бережной стирки 474 b , порт слива воды для стирки биде 474 c , шайба сопла 478 , носик 479 и др.
Электроэнергия подается на контроллер 405 от цепи питания 401 , а контроллер 405 управляет работой электромагнитного клапана 431 , блока теплообменника 440 , блока электролитической ячейки 450 , модулятор давления 454 , регулятор потока 471 , переключатель пути потока 472 , привод форсунки 476 и т. Д. На основе сигналов от датчика обнаружения посадки 404 , расход датчик скорости 442 , рабочая часть 500 и т. д.Таким образом, контроллер , 405, управляет работой сопла , 473, .
Различные механизмы, такие как «обогреватель помещения», «дезодорирующий агрегат», «функция сушки теплым воздухом», который сушит «дно» и т.п. пользователя, сидящего на сиденье унитаза 200 , обдувая теплым воздухом в направлении «дна» или тому подобное, и т.д., также может быть предусмотрено, при необходимости, в кожухе , 400, . В таком случае выхлопное отверстие , 407, из дезодорирующего устройства и вентиляционное отверстие , 408, из комнатного обогревателя, соответственно предусмотрены на боковой поверхности кожуха , 400, .Однако в изобретении не всегда могут быть предусмотрены функциональные блоки для санитарной стирки или другие дополнительные функциональные блоки.
РИС. 3A и фиг. 3B – виды в перспективе, схематично иллюстрирующие насадку устройства для санитарной стирки согласно варианту осуществления.
РИС. 4 – вид спереди, схематично иллюстрирующий насадку устройства для санитарной стирки согласно варианту осуществления.
РИС. 5A и фиг. 5B – виды в поперечном сечении, схематично иллюстрирующие периферию сопла устройства для санитарной стирки согласно варианту осуществления.
РИС. 5A и фиг. 5B показана периферия сопла 473 в поперечном сечении по линии A 1 -A 2 , показанной на фиг. 1.
Как показано на фиг. 3A, фиг. 3B, фиг. 4, фиг. 5A и фиг. 5B, сопло 473 включает, например, головку сопла 473 a и крышку сопла 473 b . Головка сопла 473 a хранится внутри крышки сопла 473 b .Другими словами, крышка сопла 473 b закрывает головку сопла 473 a.
Порты слива воды 474 (порт слива воды для стирки снизу 474 a , порт слива воды для деликатной стирки 474 b и порт слива воды для стирки биде 474 c ) которые сливают воду к частным частям человеческого тела и отверстия для носика 479 (первое отверстие для носика 479 a и второе отверстие для носика 479 b ), которые разбрызгивают воду в чашу 801 . в головке сопла 473 a .Головка сопла 473 a соединена с нижним каналом для стирки 21 , каналом для деликатной стирки 22 , каналом для мытья биде 23 , каналом первого носика чаши 25 и вторым носиком чаши. канал 26 .
Отверстия 475 a , которые сообщаются с портами слива воды 474 (порт слива воды для стирки снизу 474 a , порт слива воды для бережной стирки 474 b , порт слива воды 474 c ) и выемка 475 b , открывающая выпускные отверстия 479 (первое выпускное отверстие 479 a и второе выпускное отверстие 479 b ) предусмотрены в крышке сопла 473 b .Как показано на фиг. 4, например, выемка 475 b предусмотрена ниже, чем центр CL 1 в вертикальном направлении передней концевой части 477 сопла 473 .
Таким образом, обеспечивая выемку 475 b , обнажая первое отверстие носика 479 a и второе отверстие носика 479 b ниже центра CL 1 в вертикальном направлении передняя часть 477 насадки 473 , выемка 475 b не слишком заметна при просмотре пользователем.Тем самым можно улучшить конструктивность.
Первое отверстие для носика 479 a и второе отверстие для носика 479 b теперь будут описаны подробно.
РИС. 5A иллюстрирует состояние, в котором вода разбрызгивается из первого отверстия для носика 479 a (то есть операция стирки вперед, описанная ниже). ИНЖИР. 5B иллюстрирует состояние, в котором вода разбрызгивается из второго выпускного отверстия 479 b (т.е.е., операция обратной промывки, описанная ниже).
Например, первое выпускное отверстие 479 a и второе выпускное отверстие 479 b разбрызгивают воду в виде тумана. Размер частиц воды, разбрызгиваемой из первого выпускного отверстия 479 a и второго выпускного отверстия 479 b , например, меньше, чем размер частиц воды, разбрызгиваемой из отверстия для слива воды для промывки дна. 474 a , порт слива воды для бережной стирки 474 b и порт слива воды для стирки биде 474 c .Размер частиц воды, разбрызгиваемой из первого выпускного отверстия 479 a и второго выпускного отверстия 479 b , составляет, например, около 400 мкм.
Как показано на фиг. 5А, первое выпускное отверстие 479 и открыто вперед и вниз. Первое выпускное отверстие 479 a обеспечивает впрыскивание воды вперед и вниз. Более конкретно, первое выпускное отверстие 479 a впрыскивает воду под первым углом θ 1 струи по отношению к горизонтальной плоскости HP.Первый угол θ 1 струи – это угол между горизонтальной плоскостью HP и первым направлением D 1 струи воды, брызгающей из первого выпускного отверстия 479 a . Например, первое направление D 1 разбрызгивания можно проиллюстрировать центральной линией области R 1 разбрызгивания воды, разбрызгиваемой из первого отверстия 479 a . Например, первое направление D 1 брызг может быть проиллюстрировано нормалью к первому выпускному отверстию 479 a.
Например, первый угол θ 1 брызг больше, чем угол θ 3 опережения сопла 473 относительно горизонтальной плоскости HP. Угол θ 3 продвижения – это угол между горизонтальной плоскостью HP и направлением ED продвижения сопла 473 . Другими словами, например, первое выпускное отверстие 479 a впрыскивает воду в обратном направлении от направления ED продвижения сопла 473 .Первый угол разбрызгивания θ 1 острый. Первый угол θ 1 разбрызгивания составляет, например, не менее 38 градусов и не более 72 градусов.
Как показано на фиг. 5B, второе выпускное отверстие 479 b открыто сзади первого выпускного отверстия 479 a . Второе выпускное отверстие 479 b обеспечивает впрыскивание воды назад из первого выпускного отверстия 479 a . Более конкретно, второе выпускное отверстие 479 b впрыскивает воду под вторым углом θ 2 струи относительно горизонтальной плоскости HP.Второй угол θ 2 струи – это угол между горизонтальной плоскостью HP и вторым направлением струи D 2 воды, разбрызгиваемой из второго выпускного отверстия 479 b . Например, второе направление впрыска D 2 может быть проиллюстрировано центральной линией области впрыска R 2 воды, брызгающей из второго выпускного отверстия 479 b . Например, второе направление впрыска D 2 может быть проиллюстрировано нормалью ко второму выпускному отверстию 479 b.
Например, второй угол θ 2 распыления больше, чем угол θ 3 опережения сопла 473 относительно горизонтальной плоскости HP. Другими словами, например, второе выпускное отверстие 479 b впрыскивает воду в обратном направлении от направления ED продвижения сопла 473 . Второй угол нагнетания θ 2 больше, чем первый угол θ 1 нагнетания. Другими словами, второе выпускное отверстие 479 b впрыскивает воду в обратном направлении от первого выпускного отверстия 479 a .Второй угол θ 2 разбрызгивания составляет, например, не менее 72 градусов и не более 90 градусов.
Таким образом, обеспечивая два отверстия для носика 479 (первое отверстие для носика 479 a и второе отверстие для носика 479 b ), разбрызгивая воду в разных направлениях вперед и назад, вода может прилипать к более широкой области чаши 801 . Более конкретно, вода может прилипать к передней стороне чаши 801 посредством первого выпускного отверстия 479 a , разбрызгивающего воду вперед и вниз, и вода может прилипать к задней стороне чаши. 801 у второго выпускного отверстия 479 b разбрызгивание воды назад от первого выпускного отверстия 479 a .Таким образом, вода, которая разбрызгивается из второго выпускного отверстия 479 b , может прилипать к задней стороне чаши 801 , на которую вода разбрызгивается из первого выпускного отверстия 479 a делает не прилипают легко, и вода может прилипать к более широкой области чаши 801 .
Как показано на фиг. 4, второе отверстие носика 479 b предусмотрено сбоку от первого отверстия носика 479 a .Более конкретно, второе отверстие для носика 479 b не перекрывает первое отверстие для носика 479 a в вертикальном направлении. Например, по меньшей мере, часть второго выпускного отверстия 479 b перекрывает первое выпускное отверстие 479 a в боковом направлении. Например, первое отверстие носика 479 a расположено на одной стороне (в примере с левой стороны) центрального CL 2 в поперечном направлении передней концевой части 477 сопла . 473 , а второе отверстие носика 479 b расположено с другой стороны (в данном примере с правой стороны) от центра CL 2 в боковом направлении.
Первое отверстие носика 479 a может быть расположено с правой стороны от центра CL 2 в поперечном направлении передней концевой части 477 сопла 473 и второе отверстие носика 479 b может быть расположен с левой стороны от центра CL 2 в поперечном направлении. Другими словами, положение в поперечном направлении первого отверстия для носика 479 a и положение в поперечном направлении второго отверстия для носика 479 b может быть изменено на противоположное.
Таким образом, обеспечивая второе выпускное отверстие 479 b сбоку от первого выпускного отверстия 479 a , даже при ориентации, в которой вода первого выпускного отверстия 479 a разбрызгивается и ориентация, в которой разбрызгивается вода из второго выпускного отверстия 479 b , отличаются, нежелательный контакт воды, разбрызгиваемой из одного из выпускных отверстий 479 (например, второе выпускное отверстие 479 b ) с другим выпускным отверстием 479 (e.g., первое выпускное отверстие 479 a ) может быть заглушено. Таким образом, можно увеличить степень свободы конструкции ориентаций, в которых разбрызгивается вода из выпускных отверстий , 479, . Соответственно, вода может быть разбрызгана дальше вперед из первого выпускного отверстия 479 a , и большее количество воды может легко приставать к передней стороне чаши 801 .
Также, как показано на фиг. 4, например, первое отверстие носика 479 a расположено выше второго отверстия 479 b .Более конкретно, центр C 1 первого отверстия для носика 479 a расположен выше, чем центр C 2 второго отверстия для носика 479 b.
Таким образом, расположив центр C 1 первого выпускного отверстия на 479 a на выше, чем центр C 2 второго выпускного отверстия 479 b , нежелательный контакт воды брызнула из одного из отверстий носика 479 (e.g., второе выпускное отверстие 479 b ) с другим выпускным отверстием 479 (например, первое выпускное отверстие 479 a ) может быть заглушено более надежно.
Как показано на фиг. 4, например, первое отверстие носика 479 a и второе отверстие носика 479 b предусмотрены в передней концевой части 477 сопла 473 . Более конкретно, например, первое отверстие носика 479 a и второе отверстие носика 479 b расположены ниже, чем центр CL 1 в вертикальном направлении передней концевой части 477 сопло 473 .
Таким образом, обеспечив первое отверстие носика 479 a и второе отверстие носика 479 b в передней концевой части 477 сопла 473 , воду можно разбрызгивать дальше вперед от первое выпускное отверстие 479 a . Таким образом, большее количество воды может легко приставать к передней стороне чаши , 801, .
В варианте осуществления второе выпускное отверстие 479 b предоставляется по мере необходимости и не может быть выполнено.Другими словами, для сопла 473 достаточно иметь по меньшей мере первое выпускное отверстие 479 a . Когда второе выпускное отверстие 479 b не предусмотрено, например, первое выпускное отверстие 479 a предусмотрено для перекрытия центрального CL 2 в поперечном направлении передней концевой части 477 сопла 473 .
РИС. 6A и фиг. 6B – виды в поперечном сечении, схематично иллюстрирующие периферию сопла устройства для санитарной стирки согласно варианту осуществления.
РИС. 6A показано состояние, в котором сопло , 473, находится в положении хранения. ИНЖИР. 6B показано состояние, в котором сопло , 473, находится в выдвинутом положении.
Как показано на фиг. 6A и фиг. 6B, устройство для санитарной мойки , 100, согласно варианту осуществления включает в себя экранирующую пластину , 600, . Экранирующая пластина , 600, предусмотрена с возможностью вращения относительно корпуса , 400, .
Как показано на фиг.6A, экранирующая пластина , 600, находится в исходном положении, когда сопло , 473, находится в положении хранения. Защитная пластина , 600, расположена перед соплом , 473, , когда защитная пластина , 600, находится в исходном положении. Как показано на фиг. 6B, экранирующая пластина , 600, находится в первом положении, когда сопло , 473, находится в выдвинутом положении. Защитная пластина , 600, расположена вверху сопла , 473, , когда защитная пластина , 600, находится в первом положении.
Когда сопло 473 продвигается из положения хранения в выдвинутое положение, экранирующая пластина 600 поворачивается из исходного положения в первое положение. Первое положение – это положение, повернутое на первый угол ψ 1 от исходного положения.
В исходном положении, например, экранирующая пластина 600 устанавливается параллельно вертикальной плоскости VP. В исходном положении, например, экранирующая пластина , 600, может быть наклонена более чем на 0 градусов и не более чем на 3 градуса по отношению к вертикальной плоскости VP.Другими словами, угол между вертикальной плоскостью VP и первым направлением наклона T 1 экранирующей пластины , 600, в исходном положении составляет, например, не менее 0 градусов и не более 3 градусов. Например, первое направление наклона T 1 может быть проиллюстрировано прямой линией вдоль направленной вниз части 602 , идущей вниз от шарнирно поддерживающей части 601 экранирующей пластины , 600, в исходном положении.Например, первое направление наклона T 1 может быть проиллюстрировано прямой линией, соединяющей верхний конец и нижний конец экранирующей пластины , 600, в исходном положении.
Первый угол ψ 1 – это угол между первым направлением наклона T 1 экранирующей пластины 600 в исходном положении и вторым направлением наклона T 2 экранирующей пластины 600 в исходном положении. первая позиция. Например, второе направление наклона T 2 можно проиллюстрировать прямой линией вдоль направленной вниз части 602 , идущей вниз от шарнирно поддерживающей части 601 экранирующей пластины , 600, в первом положении.Например, второе направление наклона T 2 может быть проиллюстрировано прямой линией, соединяющей верхний конец и нижний конец экранирующей пластины , 600, в первом положении. Первый угол θ 1 составляет, например, не менее 25 градусов и не более 45 градусов.
РИС. 7 – вид в поперечном разрезе, схематично иллюстрирующий периферию сопла устройства для санитарной стирки согласно варианту осуществления.
В варианте осуществления контроллер 405 выполняет стирку перед использованием перед использованием устройства для санитарной стирки 100 .При стирке перед использованием, как показано на фиг. 7, контроллер , 405, выполняет операцию промывки вперед, разбрызгивая воду из первого выпускного отверстия 479 a в состоянии, в котором защитная пластина , 600, находится во втором положении, которое повернуто на второй угол ψ 2 из исходного положения.
Второй угол ψ 2 – это угол между первым направлением наклона T 1 экранирующей пластины 600 в исходном положении и третьим направлением наклона T 3 экранирующей пластины 600 в исходном положении. вторая позиция.Например, третье направление наклона T 3 может быть проиллюстрировано прямой линией вдоль направленной вниз части 602 , идущей вниз от шарнирно поддерживающей части 601 экранирующей пластины , 600, во втором положении. Например, третье направление наклона T 3 может быть проиллюстрировано прямой линией, соединяющей верхний конец и нижний конец экранирующей пластины , 600, во втором положении. Второй угол ψ 2 составляет, например, не менее 3 градусов и не более 25 градусов.
Второй угол ψ 2 больше 0 градусов. Второй угол ψ 2 меньше первого угла ψ 1 . Другими словами, экранирующая пластина , 600, (во втором положении) при выполнении операции промывки вперед находится в состоянии, которое более открыто, чем экранирующая пластина , 600, (в исходном положении), когда сопло , 473, находится в в положении хранения и в состоянии, которое более закрыто, чем экранирующая пластина , 600, (в первом положении), когда сопло , 473, находится в выдвинутом положении.По меньшей мере, часть защитной пластины , 600, при операции промывки спереди (когда защитная пластина , 600, находится во втором положении) расположена спереди от передней концевой части 477 сопла 473 .
Таким образом, при впрыскивании воды из первого выпускного отверстия 479 a в состоянии, в котором защитная пластина 600 повернута на второй угол ψ 2 от исходного положения, препятствие защитной пластиной 600 воды, разбрызгиваемой вперед и вниз из первого выпускного отверстия 479 a , можно сдерживать, и вода легко может прилипать к передней стороне чаши 801 .
Также, разбрызгивая воду из первого выпускного отверстия 479 a в состоянии, в котором защитная пластина 600 повернута на второй угол ψ 2 , который меньше первого угла ψ 1 и, по меньшей мере, часть экранирующей пластины , 600, расположена перед передней концевой частью 477 сопла 473 , вода, выбрасываемая из первого выпускного отверстия 479 a , может не контактировать с пользователь в сидячем положении.Например, даже если вода в виде мелкого тумана брызгает из первого выпускного отверстия 479 a , вода в виде мелкого тумана, разбрызгиваемого из первого выпускного отверстия 479 a , может быть защищен от контакта с пользователем в сидячем положении защитной пластиной 600 .
В этом примере экранирующая пластина 600 может вращаться путем выдвижения и втягивания сопла 473 . Контроллер , 405, выполняет операцию промывки вперед в состоянии, в котором защитная пластина , 600, поворачивается из заданного положения во второе положение, перемещая насадку , 473, из положения хранения в заданное положение между положением хранения. и передовая позиция.
Таким образом, обеспечивая защитную пластину 600 , которая может вращаться путем выдвижения и втягивания сопла 473 , защитная пластина 600 может вращаться без отдельного обеспечения блока, который автоматически вращает защитную пластину 600 . Кроме того, при продвижении сопла , 473, в заданное положение вода легко прилипает к передней стороне чаши , 801, , и положение первого отверстия для носика 479 a является низким; следовательно, вода, брызгающая из первого выпускного отверстия 479 a , может более надежно подавляться от контакта с пользователем в сидячем положении.
Как показано на фиг. 7, второй угол ψ 2 меньше, например, угла опережения ψ 3 сопла 473 относительно вертикальной плоскости VP. Угол продвижения ψ 3 – это угол между вертикальной плоскостью VP и направлением ED продвижения сопла 473 . За счет установки второго угла ψ 2 на такой угол, вода легко может прилипать к передней стороне чаши , 801, , и вода, брызгающая из первого отверстия носика, может более надежно предотвращать контакт с пользователем. в сидении.
Например, когда экранирующая пластина 600 находится во втором положении, нижний конец экранирующей пластины 600 расположен ниже, чем центр C 1 первого выпускного отверстия 479 a или на той же высоте, что и центр C 1 первого выпускного отверстия 479 a . Другими словами, например, второй угол ψ 2 задается таким образом, чтобы нижний конец экранирующей пластины 600 располагался ниже, чем центр C 1 первого отверстия носика 479 a или на той же высоте, что и центр C 1 первого выпускного отверстия 479 a .Установив второй угол ψ 2 на такой угол (установив второе положение как такое положение), вода легко прилипает к передней стороне чаши , 801, , и вода брызгает из Первое отверстие носика может быть более надежно предотвращено от контакта с пользователем в сидячем положении.
На ФИГ. 6A и фиг. 7, область R 1 разбрызгивания является областью разбрызгивания, когда вода разбрызгивается из первого выпускного отверстия 479 a . Как показано на фиг.6A, область брызг R 1 перекрывает экранирующую пластину , 600, , когда экранирующая пластина , 600, находится в исходном положении. То есть, когда вода разбрызгивается из первого выпускного отверстия 479 a в состоянии, в котором защитная пластина , 600, находится в исходном положении, вода нежелательно блокируется защитной пластиной , 600, .
И наоборот, как показано на фиг. 7, область брызг R 1 не перекрывает экранирующую пластину , 600, , когда экранирующая пластина , 600, находится во втором положении.Другими словами, например, второй угол ψ 2 установлен на такой угол, чтобы область брызг R 1 первого выпускного отверстия 479 a не перекрывала экранирующую пластину 600 . Установив второй угол ψ 2 на такой угол (установив второе положение как такое положение), вода легко прилипает к передней стороне чаши , 801, , и вода брызгает из Первое отверстие носика может быть более надежно предотвращено от контакта с пользователем в сидячем положении.
В варианте осуществления, показанном на фиг. 4, первое отверстие носика 479 a и второе отверстие носика 479 b предусмотрены в передней концевой части 477 сопла 473 . Второе отверстие носика 479 b предусмотрено сбоку от первого отверстия носика 479 a . Таким образом, обеспечивая второе отверстие носика 479 b сбоку от первого отверстия носика 479 a в передней концевой части 477 сопла 473 , по сравнению со случаем, когда второе отверстие носика 479 b предоставляется вверх или вниз от первого отверстия носика 479 a в передней концевой части 477 насадки, длинная передняя часть 477 насадки 473 в вертикальное направление может быть подавлено.Таким образом, длина в вертикальном направлении экранирующей пластины , 600, может быть уменьшена, а второй угол ψ 2 при выполнении операции стирки вперед может быть уменьшен. За счет уменьшения второго угла ψ 2 вода, брызгающая из первого отверстия носика, может более надежно подавляться от контакта с пользователем в сидячем положении.
РИС. 8 – вид в поперечном разрезе, схематично иллюстрирующий периферию форсунки модификации санитарного моечного устройства согласно варианту осуществления.
В варианте осуществления санитарное моечное устройство , 100, может включать в себя блок (блок привода), который автоматически поворачивает экранирующую пластину , 600, . В таком случае, как показано на фиг. 8, контроллер , 405, может выполнять операцию промывки вперед, поворачивая экранирующую пластину , 600, из исходного положения во второе положение с помощью блока привода, не продвигая насадку , 473, .
В этом примере также, разбрызгивая воду из первого выпускного отверстия 479 a в состоянии, в котором защитная пластина 600 повернута из исходного положения на второй угол ψ 2 , препятствие с помощью экранирующей пластины 600 воды, которая разбрызгивается вперед и вниз из первого выпускного отверстия 479 , может подавляться , и вода легко может прилипать к передней стороне чаши 801 .
РИС. 9 – блок-схема, иллюстрирующая пример работы устройства для санитарной стирки согласно варианту осуществления.
Теперь будет описан пример со ссылкой на фиг. 9 для потока при выполнении только разбрызгивания воды из первого отверстия для носика 479 a (операция стирки вперед) при стирке перед использованием.
В примере, показанном на фиг. 9, когда датчик обнаружения сиденья , 404, переходит из состояния сидячего состояния, которое не обнаруживается, на состояние обнаружения сиденья (этап S 101 : Да), контроллер 405 продвигает сопло 473 в заданное положение (этап S 102 ).Таким образом, экранирующая пластина , 600, может находиться в состоянии поворота из исходного положения во второе положение.
Таким образом, стирка перед использованием, такая как операция стирки вперед или подобное, выполняется с использованием в качестве спускового механизма сидящего пользователя; таким образом, вода может прилипать к чаше , 801, непосредственно перед использованием устройства для мытья посуды , 100, . Таким образом, можно предотвратить высыхание воды, которая прилипла к чаше , 801, , или капли воды по прошествии некоторого времени, так как вода прилипает к чаше , 801, .
Триггер стирки после использования не ограничивается сидящим пользователем. Например, контроллер , 405, может выполнять стирку перед использованием, используя в качестве триггера пользователя, входящего в туалетную комнату, операцию кнопки для открытия крышки унитаза 300, и т.д. продвигается в заданное положение, контроллер , 405, начинает разбрызгивать воду из первого отверстия для носика 479 a (операция стирки вперед) (этап S 103 ).После разбрызгивания воды из первого выпускного отверстия 479 a в течение заданного периода времени (например, 6 секунд) (этап S 104 : Да) контроллер 405 прекращает разбрызгивание воды из первого выпускного отверстия 479 a (операция прямой стирки) (этап S 105 ).
Когда разбрызгивание воды из первого выпускного отверстия 479 a прекращается, контроллер 405 отводит насадку 473 в положение хранения (этап S 106 ).
Этап S 103 может выполняться после запуска этапа S 102 и до завершения этапа S 102 . Другими словами, контроллер , 405, может начать разбрызгивание воды из первого выпускного отверстия 479 a , продвигая форсунку 473 . Кроме того, этап S , 103, может выполняться перед этапом S , 102, . Другими словами, контроллер , 405, может начать разбрызгивание воды из первого выпускного отверстия , 479, , , перед продвижением насадки , 473, .
Этап S 105 может выполняться после этапа S 106 . Другими словами, контроллер , 405, может прекратить разбрызгивание воды из первого выпускного отверстия 479 a после втягивания насадки 473 . Кроме того, этап S 105 может выполняться после запуска этапа S 106 и до завершения этапа S 106 . Другими словами, контроллер , 405, может прекратить разбрызгивание воды из первого выпускного отверстия 479 a при втягивании насадки 473 .
РИС. 10 – блок-схема, иллюстрирующая другой пример работы устройства для санитарной стирки согласно варианту осуществления.
Теперь будет описан пример со ссылкой на фиг. 10 для потока при разбрызгивании воды из первого отверстия носика 479 a (операция стирки вперед) и разбрызгивании воды из второго отверстия носика 479 b (операция стирки назад) выполняются при стирке перед использованием.
В примере, показанном на фиг. 10, когда датчик обнаружения сиденья , 404, переходит из состояния сидячего состояния, которое не обнаруживается, на состояние обнаружения сиденья (этап S 201 : Да), контроллер 405 начинает разбрызгивать воду из второе отверстие носика 479 b (операция стирки в обратном направлении) (этап S 202 ).
Когда начинается разбрызгивание воды из второго выпускного отверстия 479 b , контроллер 405 перемещает форсунку 473 в заданное положение в состоянии, в котором вода разбрызгивается из второго выпускного отверстия 479 b (этап S 203 ).Таким образом, экранирующая пластина , 600, может находиться в состоянии поворота из исходного положения во второе положение. Другими словами, контроллер , 405, выполняет операцию промывки в обратном направлении, разбрызгивая воду из второго выпускного отверстия 479 b , одновременно поворачивая экранирующую пластину , 600, из исходного положения во второе положение.
Таким образом, выполняя операцию обратной промывки при повороте экранирующей пластины , 600, из исходного положения во второе положение, вода может прилипать к более широкой области чаши , 801, за более короткий период времени.
Когда форсунка 473 выдвигается в заданное положение, контроллер 405 прекращает разбрызгивание воды из второго выпускного отверстия 479 b (операция обратной промывки) (этап S 204 ) и начинает разбрызгивание. вода из первого отверстия носика 479 a (операция стирки вперед) (этап S 205 ).
После разбрызгивания воды из первого сливного отверстия 479 a в течение заданного периода времени (например,g., 6 секунд) (этап S 206 : Да), контроллер 405 прекращает разбрызгивание воды из первого отверстия носика 479 a (операция промывки вперед) (этап S 207 ) и начинает разбрызгивание воды из второго выпускного отверстия 479 b (операция стирки в обратном направлении) (этап S 208 ).
Когда начинается разбрызгивание воды из второго выпускного отверстия 479 b , контроллер 405 втягивает форсунку 473 в положение хранения в состоянии, в котором вода разбрызгивается из второго выпускного отверстия 479 b (этап S 209 ).
Когда форсунка 473 втягивается в положение хранения, контроллер 405 прекращает разбрызгивание воды из второго выпускного отверстия 479 b (операция обратной промывки) (этап S 210 ).
Этап S 202 может выполняться после запуска этапа S 203 и до завершения этапа S 203 . Другими словами, контроллер , 405, может начать разбрызгивание воды из второго выпускного отверстия 479 b , продвигая форсунку 473 .
Этап S 204 и этап S 205 могут выполняться после запуска этапа S 203 и до завершения этапа S 203 . Другими словами, контроллер 405 может прекратить разбрызгивание воды из второго выпускного отверстия 479 b при продвижении форсунки 473 и может начать разбрызгивание воды из первого выпускного отверстия 479 a при продвижении. сопло 473 .
Этап S 210 может выполняться после запуска этапа S 209 и до завершения этапа S 209 .Другими словами, контроллер , 405, может прекратить разбрызгивание воды из второго выпускного отверстия 479 b при втягивании насадки 473 .
Этап S 207 и этап S 208 могут выполняться после запуска этапа S 209 и до завершения этапа S 209 . Другими словами, контроллер 405 может прекратить разбрызгивание воды из первого выпускного отверстия 479 a при втягивании насадки 473 и может начать разбрызгивание воды из второго выпускного отверстия 479 b при продвижении. сопло 473 .
Этап S 202 и этап S 204 выполняются по мере необходимости и их нельзя пропустить. Другими словами, операция обратной стирки, которая выполняется перед операцией прямой стирки, выполняется по мере необходимости, и ее нельзя упускать. Аналогично, этап S 208 и этап S 210 выполняются по мере необходимости и их нельзя пропустить. Другими словами, операция обратной стирки, которая выполняется после операции передней стирки, выполняется по мере необходимости и не выполняется.В варианте осуществления предпочтительно, чтобы операция обратной стирки выполнялась, по меньшей мере, перед операцией передней стирки и после операции передней стирки.
В варианте осуществления контроллер , 405, может выполнять стирку после использования после того, как используется устройство для санитарной стирки , 100, . Более конкретно, например, контроллер , 405, может выполнять стирку после использования, когда датчик , 404, обнаружения сидения переходит из состояния сидячего состояния, которое обнаруживается, в состояние, когда сидячее состояние не обнаруживается.Вода, которая брызгает из носика 479 при стирке после использования, может быть функциональной водой, производимой блоком электролитической ячейки 450 .
Триггер стирки после использования не ограничивается тем, что пользователь не сидит. Например, контроллер , 405, может выполнять стирку после использования, используя в качестве триггера выход пользователя из туалетной комнаты, нажатие кнопки смыва унитаза и т.д. потоки, показанные на фиг.9 и фиг. 10 цитируется выше.
В устройстве для санитарной мойки 100 , в котором защитная пластина 600 предусмотрена спереди от сопла 473 d , согласно вариантам осуществления, как описано выше, может быть предусмотрено устройство для санитарной мойки 100 , в котором вода может прилипать к передней стороне чаши , 801, , через отверстие для носика , 479, , предусмотренное в сопле , 473, , при этом не позволяя воде контактировать с пользователем в сидячем положении.
Хотя были описаны определенные варианты осуществления, эти варианты осуществления были представлены только в качестве примера и не предназначены для ограничения объема изобретений. Действительно, описанные здесь новые варианты осуществления могут быть воплощены во множестве других форм; кроме того, в форму описанных здесь вариантов осуществления могут быть внесены различные упущения, замены и изменения, не выходящие за рамки сущности изобретения. Например, форма, размер, материал, расположение, установка и т.п. компонентов, включенных в устройство для санитарной стирки , 100, , не ограничиваются иллюстрацией и могут быть соответствующим образом изменены.
Компоненты, включенные в описанные выше варианты осуществления, могут быть объединены в пределах технической осуществимости, и любые объединенные компоненты также включены в объем изобретения в той степени, в которой включен признак изобретения.
Как очистить оперативную память | Small Business
Как и в случае с любым компонентом печатной платы, позолоченные контакты в нижней части модулей оперативной памяти вашего настольного или портативного компьютера должны быть чистыми и свободными от мусора для обеспечения надежного соединения.Если ваши RAM-накопители загрязнены, ваш компьютер может не распознать, что они установлены, и иногда может показывать синий экран. Обычно ежемесячной чистки компьютеров вашей компании изнутри (чаще, если окружающая среда необычно пыльная) достаточно для поддержания чистоты модулей оперативной памяти, но при необходимости вы также можете очистить контакты медицинским спиртом.
Настольные компьютеры
Выключите компьютер и отсоедините кабель питания.
Удерживайте кнопку питания в течение нескольких секунд, чтобы разрядить оставшееся электричество.
Снимите боковую панель корпуса компьютера. Панель может удерживаться на месте защелкой в верхней части корпуса или несколькими винтами с накатанной головкой или винтами Phillips сзади.
Положите компьютер на бок на столе или столе отверстием вверх и заземлите себя, прикоснувшись к неокрашенной металлической поверхности корпуса. Если у вас есть антистатический браслет, прикрепите его к правому запястью (или к левому, если вы левша) и подсоедините зажим из крокодиловой кожи на другом конце к корпусу компьютера.
Нажмите на фиксаторы с обеих сторон отсека RAM, удерживающие палку, которую нужно очистить. Отсеки для оперативной памяти расположены рядом с процессором, и у вас может быть от двух до восьми из них, в зависимости от вашего компьютера. После того, как удерживающие зажимы будут освобождены, RAM должна выдвинуться.
Сдуйте всю пыль и мусор с RAM сжатым воздухом. Держите модуль за края (по длине).
Очистите контакты ватным тампоном, слегка смоченным в медицинском спирте.Вы также можете использовать мягкую ткань, не оставляющую волокон, например ткань для чистки линз.
Отложите модуль RAM в сторону и дайте ему полностью высохнуть. Повторите шаги 5-7 для любых дополнительных палочек, которые вы хотите очистить.
Продуйте пустой отсек RAM сжатым воздухом. Пока вы занимаетесь этим, вы также можете одновременно очистить весь корпус от пыли.
Замените модули RAM в их отсеках, когда убедитесь, что они высохли. Убедитесь, что вы правильно выровняли выемки.Сильно и равномерно надавите на каждую сторону модуля, пока он не встанет на место.
Снимите ремешок, если он есть, замените боковую панель, снова подключите кабель питания и включите компьютер.
Портативные компьютеры
Выключите портативный компьютер, отсоедините кабель питания и выньте аккумулятор. Обычно аккумулятор удерживается сдвижной защелкой в нижней части корпуса.
Заземлите себя, прикоснувшись к неокрашенному металлическому предмету.Если вы решили использовать антистатический браслет, прикрепите зажим из крокодиловой кожи к неокрашенной металлической поверхности и прикрепите ремешок к запястью доминирующей руки.
Нажмите и удерживайте кнопку питания в течение нескольких секунд, чтобы разрядить остаточную мощность.
Положите ноутбук вверх ногами на стол или стол и найдите дверцу отсека для оперативной памяти. Обычно дверь маркируется соответствующим образом или на ней может быть напечатан значок RAM-накопителя.
Выверните винт (ы) с крестообразным шлицем, удерживающий дверцу на месте, и снимите дверцу.
Двумя пальцами вытолкните две защелки, удерживающие карту памяти RAM на месте. Оперативная память должна подняться вверх под углом 45 градусов.
Осторожно выдвиньте ОЗУ из гнезда под углом 45 градусов, удерживая модуль за края.
Очистите модуль с помощью ватного тампона или мягкой ткани, слегка смоченной медицинским спиртом, и отложите его для полного высыхания.
Повторите шаги 6–8, если вы хотите очистить второй модуль, который обычно располагается непосредственно под первым.
Замените RAM-накопитель после того, как он высохнет, вставив его в гнездо под углом 45 градусов и надавив вниз, пока он не встанет на место. Убедитесь, что вы заполняете нижний отсек, а не верхний.
Установите на место крышку RAM и ее винт (ы) и снимите антистатический браслет, если вы его использовали.
Установите аккумулятор и снова включите ноутбук.
Ссылки
Предупреждения
Если ваша среда чрезмерно склонна к накоплению электростатического заряда (например, холодная и сухая среда), вам следует настоятельно рассмотреть возможность использования антистатического браслета, поскольку модули RAM легко повреждаются статическим электричеством.
При замене модулей RAM на рабочем столе нажимайте прямо вниз. Любое движение вбок может повредить модуль. Аналогичным образом устанавливайте оперативную память ноутбука под углом 45 градусов и нажимайте только тогда, когда модуль полностью вставлен.
Некоторые источники рекомендуют чистить контакты RAM ластиком для карандашей, но кислоты и химические вещества в ластике могут повредить контакты, как и стружка от ластика.
Если вы удалите крышку RAM и обнаружите только один модуль RAM, второй может находиться под клавиатурой или на самой материнской плате.В руководстве пользователя вашего ноутбука указано, где находится второй отсек. Однако, поскольку очень легко повредить клавиатуру ноутбука и пластиковый корпус на машине, подумайте о том, чтобы кто-то знающий удалил модуль за вас, особенно если отсек RAM находится на самой материнской плате.
Писатель биографии
Писатель и корректор с 2006 года, Б. Стил также работает аналитиком службы поддержки ИТ, специализируясь на технической поддержке потребителей и бизнес-пользователей.

Как отрезать под углом 45 градусов

Использование готового стусла

Самостоятельное изготовление стусла

Как пользоваться стуслом

как резать под углом своими руками, резка, подрезка и укладка керамической продукции

Для чего это нужно?

Инструменты

Электрический станок

Ручной плиткорез

Болгарка

Основные правила

Как правильно сформировать острый угол?

Нарезка без специальных приспособлений

Как сделать спил мозаики?

Подрезка плитки под 45 градусов: инструмент и способы

Стачивание граней плитки с помощью УШМ

Заусовка с помощью электрического плиткореза и его преимущества

Лучший пылеотвод для УШМ.

Фото: угол 45 градусов. труба углом

Резка плитки на углу, под 45 градусов.

Как и чем сделать запил под 45 градусов на торце плитки?

Несколько советов по резке труб

Выполнение продольного разреза

Подрезка деталей под углом с помощью транспортира

Использование шаблонов

Подрезка «по месту»

Способ соединения наличников без подрезки

Определение наклона крыши — от чего зависит

Как отрезать деталь или изделие под углом в 45 градусов

Недостатки угла на плитке, заточенного под 45 градусов :

Пример расчета уклона кровли в градусах

Выбор кровельного покрытия в зависимости от наклона крыши

Как правильно отрезать угол на 45 и 90 градусов

Использование готового стусла

Самостоятельное изготовление стусла

Как пользоваться стуслом

Используемые инструменты

Для индивидуального использования

Для промышленного использования

Расчёт толщины стружки для фрез с круглыми пластинами и с пластинами с большим радиусом при вершине

{{ asset.Title }}

Расчёт толщины стружки для фрезерования периферией

Особенности резки различных углов

Внутренний напольный

Внешний напольный

Внешний потолочный

Внутренний потолочный

Запил плитки под 45 градусов цена в Минске

Зачем нужна услуга запила под 45

Технология проведения работ

Цены

Как и чем подрезать плитку под 45 градусов. Заусовка плитки |

Электрический плиткорез

Утверждено ICC-ESR Советы по детализации и установке 45-градусной шайбы

Разъяснение цветов форсунок мойки высокого давления

Что означают разные цвета?

Красное сопло

Желтое сопло

Зеленая насадка

Белая форсунка

Черная форсунка

Другие доступные насадки

Дополнительное оборудование для мойок высокого давления

Как снять сопло

Проекты по мойке высокого давления

Чего нельзя делать с мойкой высокого давления

Отрицательные стороны использования мойки высокого давления

Знать свой PSI

Использование правой мойки высокого давления

Преимущества газовой мойки высокого давления

Недостатки газовых мойок высокого давления

Выбор газовой или электрической стиральной машины?

Как правильно использовать мойку высокого давления

При использовании мойки высокого давления всегда соблюдайте меры безопасности

Уловки, помогающие при мытье под давлением

Трубы для стиральных машин, изображения конфигурации труб, полезные советы

Вариант сборки 1

Вариант сборки 2

Вариант сборки 3

Вариант сборки 4
