Сварочный преобразователь: что это такое? Разновидности

Время чтения: 6 минут

Многие новички знают лишь об инверторном или полуавтоматическом сварочном оборудовании, не подозревая о существовании других типов аппаратов. А ведь на рынке все еще можно найти и классический трансформатор, и выпрямитель, и сварочный генератор и сварочный агрегат. Помимо них также есть сварочный преобразователь, который нечасто используется в современной сварке. Тем не менее, не лишним будет знать о существовании такого оборудования.

В этой статье мы подробно расскажем, что такое сварочный преобразователь, какого его назначение и устройство. Также мы ответим на частый вопрос, чем отличаются сварочные преобразователи и агрегаты, они же генераторы.

Содержание

Сварочный преобразователь — это тип сварочного оборудования, который состоит из двух компонентов: электродвигателя и сварочного генератора. Типичный представитель – преобразователь сварочный ПСО 500.

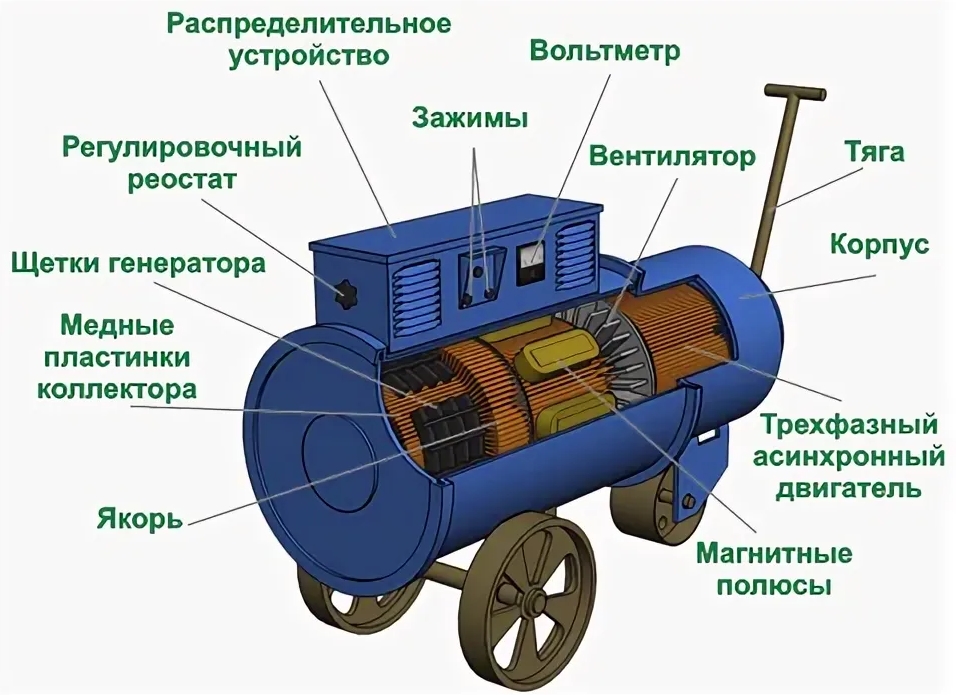

Устройство сварочного преобразователя очень простое. Как мы уже упомянули выше, основные компоненты – это генератор и электродвигатель. Электродвигатель работает на переменном токе, а генератор – на постоянном. Принцип работы заключается в преобразовании переменного тока от двигателя в постоянный ток путем механического вращения вала генератора. Вал вращается на вручную, а благодаря процессу преобразования электрической энергии.

Из-за необходимости механического вращения такое сварочное оборудование менее надежно по сравнению с выпрямителями, например. Также по сравнению с выпрямителями КПД не настолько велик. Зато сварочный преобразователь практически не чувствителен к нестабильному напряжению или к его просадкам. А в некоторых условиях (например, на стройплощадке) это один из важнейших факторов при выборе сварочного оборудования.

Как и в случае с трансформатором или выпрямителем, сварочный преобразователь не имеет отдельной простой кнопки или регулятора для изменения силы сварочного тока. Ток регулируется реостатом в цепи независимой обмотки.

Отличие от сварочного агрегата/генератора

Многие сварщики путают сварочные генераторы и преобразователи. Эти типы сварочного оборудования очень похожи между собой, у них схожее строение и принцип действия. Но отличия все же есть. Из них самое главное отличие – это тип двигателя, использующегося для генерирования тока.

У преобразователя это электродвигатель, соответственно такую установку необходимо подключать к внешнему источнику электроэнергии. А у генератора это топливный двигатель (бензиновый или дизельный), поэтому такой аппарат можно использовать для сварки в полевых условиях где электричества нет.

Читайте также: Что такое сварочный генератор и зачем он нужен?

Разновидности

Существует множество разновидностей сварочных преобразователей. Мы разделили их на несколько групп.

Количеств сварочных постов

Сварочный преобразователь может быть как однопостовым, так и многопостовым. Однопостовой предназначен для питания только одной сварочной дуги. Это значит, что сварку сможет выполнять только один сварщик. Соответственно, от многопостовой установки сварку могут выполнять сразу несколько мастеров, что очень удобно на производстве.

У многопостового преобразователя много плюсов. К нему можно подсоединить сразу несколько сварочных кабелей и варить большим коллективом, при этом избежать больших расходов на ремонт и обслуживание, поскольку установка всего одна. Но КПД у многопостового преобразователя существенно меньше чем у однопостового. Так что выбор количества постов зависит от многих факторов.

Иногда бывает ситуация, когда однопостовой преобразователь – это лучший выбор по всем показателям, но его мощности может быть недостаточно. В таком случае можно параллельно подключить два преобразователя, предварительно настроить на них одинаковое напряжение холостого хода.

Способ установки и характеристики

Сварочный преобразователь может быть как стационарным, так и передвижным. Для стационарного применения необходимо предварительно залить фундамент, поскольку вес у преобразователя не маленький. Для более мобильного применения установку можно смонтировать на специальную раму с колесами.

Вольтамперные характеристики могут быть падающими, пологопадающими, жесткими, комбинированными.

Функциональность

Многие преобразователи универсальны и предназначены для разных типов сварки: от ручной дуговой до автоматической сварки под флюсом. Также преобразователю под силу сварка в среде защитного газа и автоматическая сварка. Все это возможно в том случае, если установка обладает комбинированными вольтамперными характеристиками и может обеспечить как жесткую, так и падающую характеристику.

Особенности и техника безопасности

Сварочный преобразователь– это сложный в применении аппарат. Он требует соблюдения правил и учета всех его особенностей. Мы дадим несколько рекомендаций касаемо эффективного и безопасного применения преобразователя.

Перед тем, как включить преобразователь, убедитесь, что корпус заземлен. Также проверьте, в каком состоянии щетки коллектора. До упора поверните штурвал реостата против часовой стрелки. Не забудьте на доске зажимов установить перемычку с учетом силы сварочного тока.

Зачастую преобразователи требуют 380 Вольт для питания, а это напряжение может быть опасно для вашего здоровья. Даже стандартные 220 Вольт способны привести к печальным последствиям. Поэтому ничем не закрывайте клеммы двигателя.

Напряжение на клеммах генератора не должно превышать 12 Вольт, если вы работаете в условиях с повышенной влажностью или температурой, в пыльном помещении или на токопроводящем полу. Но на практике ситуация обстоит сложнее, поскольку при работе преобразователя напряжение может свободно повышаться вплоть до 80 Вольт. Будьте осторожны. Пользуйтесь резиновым ковриком специальной обувью и перчатками.

Остальные правила техники безопасности ничем не отличаются от трансформаторов или инверторов. В процессе работы глаза, руки и лицо могут пострадать от излучений дуги, брызг горячего металла и т.п., так что не пренебрегайте средствами индивидуальной защиты.

Вместо заключения

Сварочный преобразователь – это напрасно забытый тип сварочного оборудования, который даже сейчас может дать фору многим современным аппаратам. Он функционале и способен работать в трудных условиях. Конечно, такие аппараты уже морально устарели, они громоздкие и в многом непонятны для неопытного мастера. Но это не значит, что подобное сварочное оборудование нужно сбрасывать со счетов.

В этой статье мы постарались просто и понятно рассказать про суть и назначение сварочного преобразователя, перечислили его разновидности и дали несколько рекомендаций по правильному и безопасному применению. Надеемся, этот материал будет полезен для вас. Оставляйте свои комментарии, делитесь опытом применения сварочных преобразователей. Желаем удачи в работе!





Как вам статья?

АО “Лаборатория электроники”

  1. Главная
  2. Продукция
  3. Сварочное оборудование
  4. Сварочные источники
  5. Сварочный аппарат переменного тока DC320AС-ЛЭ

Сварочный инвертор переменного тока DC320AC предназначен для использования в качестве источника тока при аргонодуговой сварке алюминия и его сплавов. Переменный сварочный аппарат может быть использован как самостоятельно, так и в составе автоматических установок.

Особенности аргонодугового сварочного аппарата ac dc DC320AC

  • Диапазон выходного тока от 1 до 320А
  • ПВ 100% во всем диапазоне выходных токов
  • Высокое выходное напряжение, позволяющее работать со сварочными кабелями до 300 метров
  • Отсутствие пульсаций выходного тока и напряжения как в диапазоне частоты сети, так и в диапазоне частот работы инвертора
  • Малое время установления выходного тока, позволяющее обеспечить формирование импульсов от 1мс
  • Стрелочные индикаторы тока сварки и напряжения дуги, прошедшие первичную первичную проверку в РОСТЕСТ
  • Защита от перегрева и перекоса фаз
  • Управление с помощью дистанционного пульта
  • Простое управление при встраивании в сварочные комплексы с помощью дискретных сигналов «включение» и «инверсия тока» и двухполярного аналогового сигнала «Ток»
  • Встроенный или внешний осциллятор
  • Система поддержания горения дуги на переменном токе
  • Встроенная или внешняя система управления расходом защитного газа
  • Стандартный корпус высотой 8U для установки в 19″ стойку
  • Встроенный модулятор для изменения полярности выходного сигнала

Для обеспечения высокой надежности источника тока в силовой части применена схема фазосдвигающего моста с двумя встречно включенными трансреакторами и удвоением выходного тока.

Такая силовая схема и применение микропроцессорной системы управления позволили получить сварочный источник с полным набором сервисных функций и выходным током от 1 до 320 ампер при пульсациях не более 0.5А и выходном напряжении не менее 50В при максимальном токе. Время установления тока по уровню 90% не превышает 0,3мс, что позволяет реализовать любые импульсные режимы. Для формирования переменного выходного напряжения используется полный мост, позволяющий изменить полярность выходного напряжения менее чем за 1 мкс.

Схема сварочного аппарата переменного тока

Сварочный аппарат для поддержания горения дуги на переменном токе имеет две системы стабилизации дуги на переменном токе. Первая аппаратная система при переключении полярности всегда формирует поджигающий импульс 400В. Вторая программная система в случае, если в течение 0,5мс после смены полярности не зажглась дуга, формирует импульс осциллятора 5кВ. Эти решения позволяют осуществлять качественную сварку алюминия без подготовки поверхности.

Основное назначение источника – работа в составе автоматизированных и роботизированных сварочных комплексов. В отличии от зарубежных аналогов источник для управления не имеет сложных цифровых шин с закрытыми протоколами, а управляется тремя сигналами: аналоговое задание тока, сигнал полярности тока и дискретный сигнал включения тока. При использовании источников Fronius, ESAB,KEMPPI, LORCH, LINCOLN ELECTRIC и других в составе автоматизированных комплексов возникает проблема с управлением выходным током при плавном нарастании тока в начале сварки, плавном снижении для заварки кратера или при шагоимпульсных режимах, требующих синхронного управления током, скоростью сварки, скоростью присадочной проволоки и поперечными колебаниями. Как правило все зарубежные производители сварочных источников сами или в кооперации производят сложные сварочные комплексы и навязывают свои услуги по автоматизации при покупке источников. В этом случае все специальные режимы обеспечиваются за счет специальных скоростных шин между сварочным источником и остальным оборудованием.

Однако, при встраивании этих сварочных источников в разрабатываемые отечественные автоматизированные комплексы, связь с источниками может быть организована только за счет специальных модулей сопряжения, обеспечивающим минимальный набор управляющих функций. Кроме того, эти модули, как правило, имеют задержку реакции на управляющие сигналы порядка 100-300мс, что не позволяет реализовать сложные законы управления. Сварочный аппарат DC320AC позволяет использовать его в любых автоматизированных и роботизированных сварочных комплексах за счет простого аналогового управления током с задержкой не более 0,2мс. При этом возможно управление полярностью выходного тока изменением полярности управляющего сигнала (в этом случае сварочный источник представляет собой двуполярный усилитель тока, управляемый напряжением) или с помощью дискретного сигнала измерения полярности выходного тока.

Важным преимуществом является применение стрелочных индикаторов выходного тока и напряжения, что позволяет применять источник на объектах, требующих применения поверенных средств измерения. Реальные значения тока и напряжения дополнительно выводятся на разъем в аналоговом виде.

Декларация соответсвия ТС N RU Д-RU.АЛ92.В.18342

Декларация DC320AC.pdf

Технические характеристики



Параметр

Значение

Напряжение питания первичной трехфазной сети, B

380±15%

Максимальная потребляемая мощность, кВт

28

Номинальный выходной ток, А

320

ПН при токе 160А, %

100

Диапазон регулировки выходного тока, А

2…320

Напряжение холостого хода, В

120±20

Частота переменного выходного тока, Гц

0.

5…5000

Напряжение на выходе при ограничении холостого хода, В

12

Температура окружающей среды, °С

0…+45

Габаритные размеры (дшв), мм

520х440х540

Вес, кг

60



Информация для заказа:DC320-_._._AC

Первая цифра: 0- без внешнего пульта управления, 1- пуль внешнего управления в непрерывном режиме, 2- пульт внешнего управления с импульсным режимом.

Вторая цифра: 0 – без встроенного осциллятора, 1 – встроенный осциллятор

Третья цифра: 0 – без системы управления газом, 1 – газовый клапан для включения защитного газа, 2 – система регулирования расхода газа от 1 до 25 л/мин.













Два источника в шкафу 19″
