Вертикально фрезерный станок с числовым программным управлением: Фрезерный станок с ЧПУ

Фрезерный станок с ЧПУ

Цена от: 188 000 ₽

RR0610-01

Широкоформатный фрезерный станок с числовым программным управлением (ЧПУ) предназначен для 2D/3D обработки различных материалов – дерева, пластика, текстолита. RR0610-01 — вертикально-фрезерный, портального типа. Станок может выполнять операции: фрезерования, сверления, гравировки и резки. Прост в эксплуатации и надежен.

Рабочая область

1025*665*110 мм

Габариты станка

1343*944*760мм

Тип рабочего стола

алюминий, Т-слот

Конструкция станины

регулируемая из алюминиевого профиля повышенной жесткости

Скорость позиционирования

5000 мм/мин

Диаметр и шаг винтов передач (ШВП)

X-2005;Y,Z-1605

Точность повторного позиционирования

0,07 мм на длине 100 мм

Направляющие [роликовые рельсы]

10мм

Мощность шпинделя

до 2,5 кВт

Заказать

Помимо использования в качестве рабочего инструмента шпинделей жидкостного или водяного охлаждения на станок могут быть установлены различные измерительные устройства, плотерные ножи, лазерное, маркировочное оборудование и т. д.

Отличительные особенности:

• Портал из алюминиевого профиля повышенной жесткости позволяет сохранить геометрию обрабатываемых деталей и существенно снизить стоимость конструкции.
• Механика и электроника разрабатываются и производятся в России (г. Воронеж) и потому станок отличается выгодным сочетанием качества, производительности и цены.
• Высокотехнологичный шкаф управления от компании CEPRA с драйверами шаговых двигателей нового поколения обладает высоким КПД, низким нагревом, оптимизированной схемотехникой и дополнительным набором функций, по сравнению со стандартными многоканальными драйверами ШД.

Мы разрабатываем и производим системы управления для данных станков с использованием комплектующих ведущих мировых производителей электроники: Siemens, Fanuc, Omron, Delta Electronics, Purelogic R&D, Leadshine, Yako, Hyperdrive, Geckodrive и т.д.

• Роликовые направляющие с пылезащитой и возможностью регулировки обеспечивают низкое трение, отсутствие зазора и высокую скорость перемещения рабочего инструмента по всем осям.
• Передача по осям осуществляется шарико-винтовыми парами, что дает увеличение точности с малыми потерями на трение при высокой плавности хода.
• Фрезерный станок RR0610-01 – это высокое качество выполняемых в работе операций, обусловленное отличными динамическими характеристиками и точностью.

Фрезерные станки найдут применение в рекламном, ювелирном деле, у моделистов, столяров и в полиграфии.



Просим присылать Ваши технические задания на электронную почту [email protected] или оставьте свои контактные данные и наш специалист перезвонит в удобное Вам время.

Что такое вертикально-фрезерный станок с ЧПУ: технические характеристики

Во время фрезерования у мастера появляется возможность получить детали разной формы и размера. Наиболее распространенным вариантом фрезеровального станка остается оборудование, при котором шпиндель расположен вертикально, его называют вертикально-фрезерный станок.

Содержание:

• 1 Общая конструкция и назначение
  • 1. 1 Без ЧПУ
  • 1.2 С ЧПУ
  • 1.3 Вертикальный фрезерный обрабатывающий центр
• 2 Основные технические характеристики
• 3 Обзор современных моделей

Общая конструкция и назначение

Оборудование имеет вертикальный шпиндель, который размещен в шпиндельной головке. Сама головка установлена на литой станине. Здесь же на станине расположена консоль, а также подвижная каретка и коробка скоростей, коробка подач.

Принцип работы прост: от электродвигателя движение через коробку скоростей передается на шпиндельную головку, а через коробку подач – на стол, на каретку и на консоль. Консоль перемещается и перемещает заготовку в вертикальном направлении.

Читайте также: переносной магнитный фрезерный станок по металлу на магнитной подошве

Без ЧПУ

Вертикально-фрезерный станок без ЧПУ управляется вручную. Специальными рукоятками регулируется вращение фрезы и величина подачи. Современные вертикально-фрезерные станки без ЧПУ отличаются надежностью и износостойкостью. Способны выполнять самый широкий спектр задач. При этом точность выполнения работ у них может быть ниже, чем с ЧПУ.

С ЧПУ

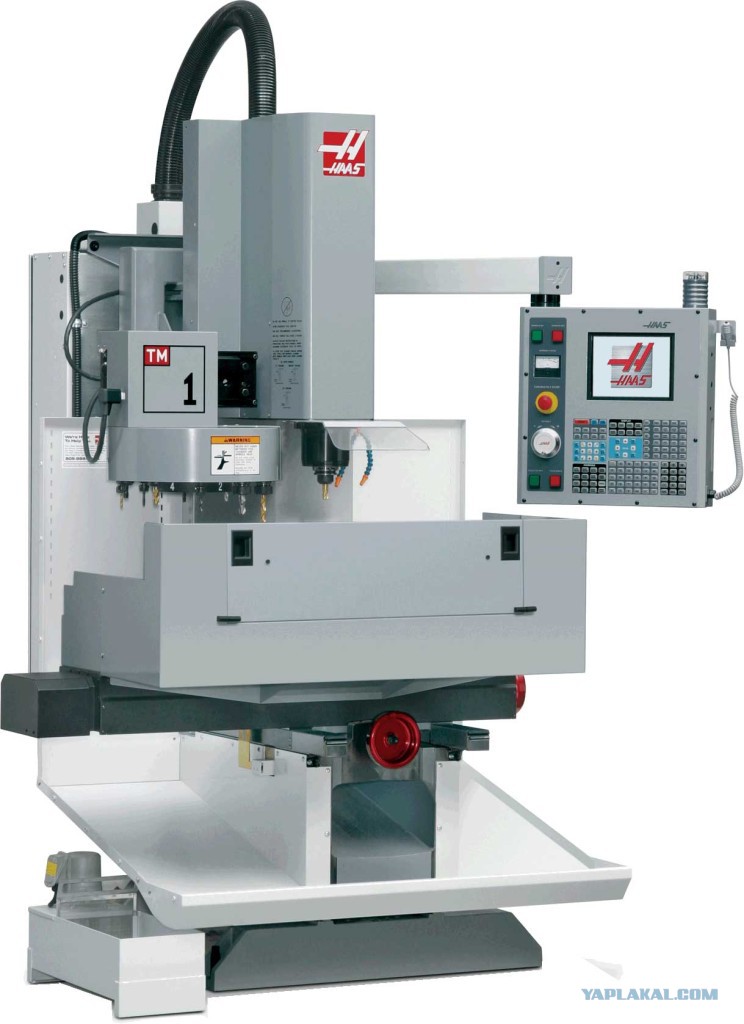

Современные вертикально-фрезерные станки имеют числовое программное управление, что делает это оборудование высокоточным. Практически все элементы конструкции работают от электрического привода. Механическими в таком оборудовании остается привод подачи стола и шпинделя.

Основным недостатком таких агрегатов является их высокая стоимость и некоторую сложность в обслуживании. Понадобится найти специалиста, который способен починить такой вертикально-фрезерный станок в случае поломки.

Вертикальный фрезерный обрабатывающий центр

Это разновидность многооперационного агрегата, снабженного числовым программным управлением. Он способен производить механическую обработку трехмерной детали. Он снабжен множеством разных инструментов и способен выполнять черновую, чистовую и пред чистовую работу. Наиболее простые обрабатывающие центры имеют в своем комплекте от 5 до 12 инструментов, способных обработать деталь с высокой точностью.

Это дорогостоящее оборудование с наиболее высоким уровнем производительности. У оборудования значительно повышена скорость обработки. Чтобы снизить температуру нагрева используется специальная система охлаждения.

Читайте также: станок фрезерный с ЧПУ: обзор оборудования для дома

Основные технические характеристики

Это один из первых видов оборудования, который применялся для обработки металлических изделий. В наборе каждого из них есть несколько видов концевых, торцевых, цилиндрических фасонных фрез. Поэтому оборудование может выполнять практически все фрезеровальные операции.

Они подразделяются на два вида, каждый из которых имеет свои особенности характеристики:

1. С консолью. Имеет движущуюся консоль с подвижным столом и салазками. Стол перемещается в горизонтальном направлении по направляющим консоли. На ней же смонтирована и коробка подач. Консоль можно перемещать в трех направлениях.
2. Без консоли. Это крестовый станок, который имеет стол, расположенный на неподвижной станине. У него есть возможность перемещаться в продольном и поперечном направлениях. Точность перемещения стола обеспечивается замедлением подачи оборотов.

Обзор современных моделей

Есть несколько современных производителей, которые выпускают вертикально-фрезерные станки с достойными техническими характеристиками. Вот несколько моделей:

Вертикально-фрезерный станок BF60. Оборудование Китайского бренда. Имеет 8 ступеней вращения шпинделя, а также усиленные упорные подшипники на шпиндельной головке. Вес составляет – 750 кг.

Вертикально-фрезерный станок UWF-7140. Оборудование с надежной конструкцией, цифровой индикацией и наличием поворотного шпинделя. Частота вращения шпинделя не более 1800 об/мин. Ход шпинделя – 10 см. Вес около – 3.5 тонны.

Вертикально-фрезерный станок FP – 25. Скорость вращения шпинделя до 2180 об/мин при весе агрегата всего в 195 кг. Диаметр сверления – 34 мм.

Вертикально-фрезерный станок PROMA FHV — 50VD 25330055. Максимальный диаметр сверления – 50 мм. Вес составляет – 700 кг. Отличается высоким качеством производимых работ.

Также пользуются популярностью вертикально-фрезерные станки, выполненные Словенской компанией TRENS или Чешского производителя TAJMAC — ZPS.

Вертикально-фрезерные станки пользуются популярностью, поскольку отличаются широкими возможностями функциональность. Главная особенность такого оборудование – вертикальное расположение шпинделя. Вертикально-фрезерные станки могут иметь ручное управление или ЧПУ.

В последнем случае это более точное оборудование с высокими параметрами производительности. Отдельно производятся вертикальные обрабатывающие центры, которые могут выполнять все виды обработки на высоких параметрах скорости и с высокой степенью точности.

Поделиться в социальных сетях

Бывшие в употреблении вертикальные станки с ЧПУ – Бывшие в употреблении вертикальные станки с ЧПУ

Пропустить навигационные ссылки Вертикали с ЧПУ

Бывшие в употреблении вертикальные станки с ЧПУ, такие как обрабатывающие центры, являются одним из наиболее востребованных нами видов оборудования. Как американский поставщик бывшего в употреблении оборудования с ЧПУ, наш ассортимент включает в себя бренды и инструменты, которые вам нужны, по чрезвычайно конкурентоспособным ценам. Наши представители дилеров также помогут скоординировать получение и доставку, что сэкономит ваше время и деньги. Если вы не видите то, что ищете, мы получаем новые машины каждый день, и наш ассортимент постоянно меняется. Свяжитесь с нами , чтобы вся наша общенациональная команда специалистов по оборудованию знала, что вам нужно, и они будут работать вместе, чтобы найти это для вас.

Наш инвентарь включает:

Навигация по категориям: Navigate Product TypesТокарные станки с ЧПУВертикальные фрезерные станки с ЧПУГоризонтальные фрезерные станки с ЧПУДругое

Вертикальные фрезерные станки с ЧПУ Поиск

Создать оповещение

Марка:

• Агма
• Амера Сейки
• Брат
• Шевалье
• Хирон
• КМС
• Кобальм
• Корреа
• Дэу
• Далих
• Декель Махо
• ДМГ Мори
• Дусан
• Фадаль
• Фанук
• Фидия
• Фритюрница
• Ганеша
• Хаас
• Хардиндж
• Хурко
• Хендай Виа
• Киа
• Китамура
• Мацуура
• Мазак
• Могучая Гадюка
• Мицубиси
• Мори Сэйки
• Окума
• PAR-Системы
• КвикДжет
• Роланд
• Смарт
• СМЛТК
• СНК
• Такуми
• Тошиба
• Яма Сэйки
• YCM
• YCM Као Мин

Год: 1989 – 1995 гг.

Применить фильтры

---

Перемещение по оси X: 5,9–5,9 дюйма

Перемещение по оси Y: 5,9–0 дюймов

Перемещение по оси Z: 6,1–6,1 дюйма

Применить фильтры

---

Устройство смены инструмента Тип:

• Рука
• Карусель
• Цепь
• Барабан
• Нет
• Боковое крепление
• Улей для инструментов
• Зонт

Конус шпинделя:

• Конус 40
• 50 Конус
• БТ30
• БТ40
• БТ50
• Кат. № 40
• Кат. № 50
• ХСК63
• Другое

Об/мин шпинделя: 1720-1720

СОЖ через шпиндель

Применить фильтры

---

Опции поворотного стола/цапфы:

(4-я/5-я ось):

• 4-я ось
• Привод 4-й оси
• 4-я ось готова
• 4-я ось; 5-я ось готова
• 4-я ось; цапфа 5-й оси
• 5-я ось
• Цапфа 5-й оси
• 5-я ось; 4-я ось
• 5-я ось; 4-я ось; цапфа 5-й оси; привод 4-й оси
• 5-я ось; цапфа 5-й оси
• 5-я ось;Проводка для 4-й оси;Проводка для 5-й оси;Цапфа 5-й оси
• 5-я ось; проводка для 5-й оси; цапфа 5-й оси; 5-я ось готова
• Нет
• Проводка для 4-й оси
• Проводка для 4-й оси; 4-я ось
• Проводка для 4-й оси; привод 4-й оси
• Проводка для 4-й оси; Проводка для 5-й оси

Применить фильтры

---

Сбросить фильтры

Есть оборудование на продажу?

Нужно финансирование?

О перепродаже ЧПУ

© 2023 Перепродать ЧПУ. Все права защищены.

Вы добавили больше продуктов, чем можете сравнить (до 4). Пожалуйста, выберите продукт для удаления из списка сравнения ниже:

Вертикальная обработка



Что такое вертикальная обработка?



Вертикальная обработка, также известная как фрезерование, основана на использовании вращающихся фрез для удаления металла с заготовки. Вертикальная обработка выполняется на вертикальном обрабатывающем центре (VMC), в котором используется шпиндель с вертикальной ориентацией. При вертикально ориентированном шпинделе инструменты торчат из резцедержателя прямо вниз и часто режут верхнюю часть заготовки.

---

Несмотря на то, что наши вертикальные обрабатывающие центры различаются по размеру и мощности, мы проектируем каждый из них с учетом качества, надежности, простоты эксплуатации и безопасности. Кроме того, благодаря нашей философии производства «Производство по требованию» все наши вертикальные обрабатывающие центры используют новейшие, самые передовые технологии фрезерования для повышения производительности и развития вашего бизнеса.

• 3-, 4- и 5-осевые возможности для бесконечных возможностей обработки форм деталей
• Температурная стабильность благодаря встроенному охлаждению
Гибридные роликовые направляющие
• MX обеспечивают долговечность и надежность для долговременной точности
• Встроенное измерение местоположения детали и проверка элементов с помощью цикла резки
• Удобные элементы управления ЧПУ упрощают программирование и повышают производительность
• Устройство смены паллет, повышающее коэффициент использования шпинделя и сокращающее время цикла обработки деталей

Независимо от того, требует ли ваша область применения обработки мелких или крупных деталей в условиях мелкосерийного или крупносерийного производства, мы предлагаем широкий ассортимент вертикальных обрабатывающих центров, чтобы гарантировать, что у вас есть наилучшее решение для ваших нужд с самой низкой стоимостью владения в отрасли. .

---

Серия VC-Ez

Производительность производства Кентукки сочетает в себе качество и надежность Mazak с компактностью и доступной ценой. Удовлетворите все свои потребности в обработке с помощью вариантов шпинделей, мощностей ATC и решений для управления стружкой/охлаждающей жидкостью.

• Шпиндели: 12K, 15K
• Соединение шпинделя: CAT40
• ATC: инструменты на 30 и 50
Серия
• : 3-осевая вертикальная

VC-Ez 16VC-Ez 20VC-Ez 26



Серия VCN

Серия машин мирового класса, которые могут справиться с любыми задачами, от мелкосерийного производства до высокопроизводительного производства и всего, что между ними. Прочная конструкция С-образной рамы и подвижного стола превосходит все ожидания даже в самых требовательных приложениях, предлагая годы надежности.

• Шпиндели: 15K и 20K
• Соединения шпинделя: CAT40, CAT40/BIG PLUS, CAT50 и BT40
• ATC: инструменты на 30, 48 и 60
Серия
• : 3-осевая вертикальная, 5-осевая поворотная и 2 устройства смены паллет

Подробнее



Серия VTC

VTC (серия с вертикальной подвижной колонной) представляет собой вертикальный фрезерный станок с фиксированным столом, который предлагает как CAT40, так и CAT50, а также несколько размеров стола, что позволяет цехам обрабатывать большие заготовки с исключительной жесткостью и скоростью.
