Как точить цепь бензопилы болгаркой: Заточить цепь бензопилы своими руками можно несколькими способами

   20.02.2023  Комментировать

Содержание

Как заточить цепь для бензопилы своими руками. Как заточить цепь бензопилы своими руками болгаркой и напильником

Поделитесь

    Уход за приусадебным участком – дело не совсем легкое. Даже шести соток сада вполне достаточно, чтобы принести немало проблем своему собственнику. А если речь идет о гектаре и более, то и подавно. Благодаря техническому прогрессу на рынке появилось много механизированных орудий труда, которые заметно облегчают труд садовода. Это и мини мотоблоки, мотокосы, автоматические системы полива и удобрения растений, и, конечно же, мотопилы. Если в советские времена такими устройствами пользовались преимущественно профессиональные вальщики леса, а пресловутая «Дружба» была в домохозяйствах скорее диковинкой, то сейчас ситуация изменилась. Бензопила уже считается, скорее необходимостью, чем роскошью.

    Благодаря бензопиле уход за садом станет простым занятием. К тому же с помощью неё можно легко напилить дров для дачной печи или твердотопливного котла. Как и любой механический инструмент, бензопила требует к себе внимания и ухода. Особенно это касается двигателя и цепи. Двигатель внутреннего сгорания необходимо постоянно смазывать, проводить техобслуживание, заливать вместе с бензином специальную смазку. Уход за цепью, на которой располагаются режущие зубья, в основном заключается в заточке. О том, как заточить цепь бензопилы дружба своими руками – далее в статье.

    Содержание

    • 1 Как понять, что цепь бензопилы нуждается в заточке?
    • 2 Из-за чего цепь бензопилы приходит в негодность
    • 3 Как производится заточка цепей для бензопил своими руками
    • 4 Как заточить цепь бензопилы своими руками напильником
    • 5 Заточка цепи бензопилы на станке
    • 6 Уход за пильной гарнитурой бензопилы
    • 7 Как заточить цепь бензопилы своими руками болгаркой: фото
    • 8
    • 9 Как заточить цепь бензопилы своими руками: видео

    Как понять, что цепь бензопилы нуждается в заточке?

    О том, что появилась необходимость в заточке цепи бензопилы, опытный пользователь узнает по особенностям ее работы:

    • Первым признаком проблем с остротой зубьев является значительное снижение скорости реза. Причем падение производительности наблюдается не только при работе с твердой древесиной, но и с мягкими породами дерева.
    • Еще одним показателем необходимости заточить цепь является мелкая стружка, которая вылетает из прореза, а если она окрашивается в черный цвет, то это говорит о полностью затупившейся цепи. В этом случае применять меры крайне необходимо.
    • Начало проблем с цепью может почувствоваться через высокую вибрацию при работе с инструментом. Уже на этом этапе необходимо принимать меры.
    • Снижение остроты зубьев приводит к увеличению нагрузки на двигатель, его перегреву и чрезмерному износу.

    Из-за чего цепь бензопилы приходит в негодность

    Причин, по которым цепь бензопилы может прийти в негодность несколько:

    • Самая распространенная среди них – работа с твердыми породами дерева. Распил твердых пород необходимо проводить постепенно, не давая инструменту слишком перегреваться.
    • Ещё часто зубья цепей тупятся при соприкосновении с металлическими или бетонными поверхностями. Чтобы этого не произошло, необходимо быть внимательным при производстве работ, не допускать порезки деревьев вблизи поверхности земли и возле расположения сучков и ветвей. Дело в том, что сучек имеет гораздо большую твердость, что пагубно влияет на состояние режущих кромок цепи.

    Как производится заточка цепей для бензопил своими руками

    Заточка цепи своими руками – процесс довольно сложный, и, чтобы сделать его правильно, необходимо знать некоторые нюансы. После проведения работ, цепь должна соответствовать параметрам, которые заложены заводом-производителем. Это очень важно, так как параметры двигателя, приводной звездочки рассчитываются именно исходя из характеристик цепи пилы. Если она не будет им соответствовать, инструмент может работать не корректно. Нельзя слишком стачивать зубья, меняя их геометрию и размеры. Такие действия могут привести к неравномерному износу и разрыву цепи, что всегда очень опасно.

    При заточке цепи необходимо знать ее строение. Цепь бензопилы состоит из режущих звеньев: правостороннего и левостороннего, конфигурация у которых зеркальная. Устанавливаются звенья поочередно.

    Само звено состоит из нескольких частей:

    • Передний и задний скосы.
    • Отверстия под втулки и оси, которые соединяют цепь воедино.
    • Ограничитель глубины пропила.
    • Верхняя грань.
    • Рабочий угол.
    • Боковая режущая кромка.

    Именно острота последних двух частей влияет на работу всего инструмента, поэтому они и затачиваются.

    Затачивать цепь бензопилы можно двумя способами:

    1. Вручную, используя для этого специальный напильник.
    2. На специальном заточном станке.

    Заточка при помощи станка имеет смысл при больших объемах работы, когда инструмент приходится обслуживать часто. Обычно им пользуются в инструментальных мастерских компаний по заготовке и обработке леса. Покупать станок, который стоит не так уж и мало, для того, чтобы заточить цепь пару раз за десятилетие, нет смысла. Заточка зубьев вручную, хоть и отнимает время, но не так «бьет по карману».

    Как заточить цепь бензопилы своими руками напильником

    Так как режущая кромка звена цепи имеет полукруглый профиль, для ее заточки можно применять только круглый напильник. В этом процессе важным этапом станет выбор напильника. Плохо подобранный инструмент не только затруднит работу, но и сделает результат непредсказуемым, что может привести к печальным последствиям. Выбор напильника необходимо производить в зависимости от конфигурации звена цепи и ее шага. Последний параметр у стандартных цепей колеблется в пределах 4-5,5 мм. При работе инструмент не должен выступать за грань зуба более чем на 1/5 своего диаметра. Чтобы добиться нормальных параметров реза, угол заточки должен составлять 30°. Именно под таким углом к горизонтали следует держать инструмент при ручной заточке пилы.

    Производители бензопил, как правило, предлагают в комплекте набор инструментов для заточки цепей. Обычно в него входят:

    • круглый напильник с державкой,
    • небольшой плоский напильник,
    • специальное приспособление для чистки пилы.

    Благодаря напильнику с державкой, на который нанесены специальные пометки, работа с ним становится более аккуратной. За счет того, что пластина инструмента упирается на ограничитель глубины реза и на верхнюю часть зуба, сам напильник принимает нужное положение прями над режущей кромкой, что делает процесс заточки более точным.

    Процесс заточки цепи бензопилы при помощи напильника производится в следующем порядке:

    1. Для начала необходимо четко подобрать напильник для заточки цепей бензопил, который по диаметру соответствует профилю режущей кромки.
    2. Шину бензопилы необходимо жестко закрепить. Сделать это нужно предельно аккуратно, чтобы не нарушить ее первоначальной конфигурации. Если погнуть шину, весь инструмент может прийти в негодность.
    3. Затем устанавливается тормоз цепи, чтобы она не проворачивалась при заточке.
    4. Следующим шагом необходимо отметить первый рабочий зуб. Делается это для того чтобы не пойти затачивать зубья по второму кругу.
    5. Напильник устанавливается в рабочее положение и начинается сама заточка.
    6. Движение инструмента должны быть плавные, без рывков, только в одном направлении (от себя).
    7. При работе не нужно слишком нажимать на напильник, чтобы не сточить больший слой зуба.
    8. Для каждого зуба цепи процесс должен быть идентичным, включая силу нажима, и количество проходов напильника. Только так можно добиться равномерной заточки инструмента.
    9. При работе напильником его необходимо немного проворачивать вокруг своей оси. Это обеспечит более равномерный износ инструмента, что станет залогом одинаковой заточки всей пилы в будущем.
    10. Сначала затачивают зубья одного направления. После этого пилу переворачивают и продолжают работу в противоположном направлении.
    11. Если на цепи зубья не одинаковой длины, то в качестве шаблона принимается самый короткий из них. Все остальные затачиваются под него.

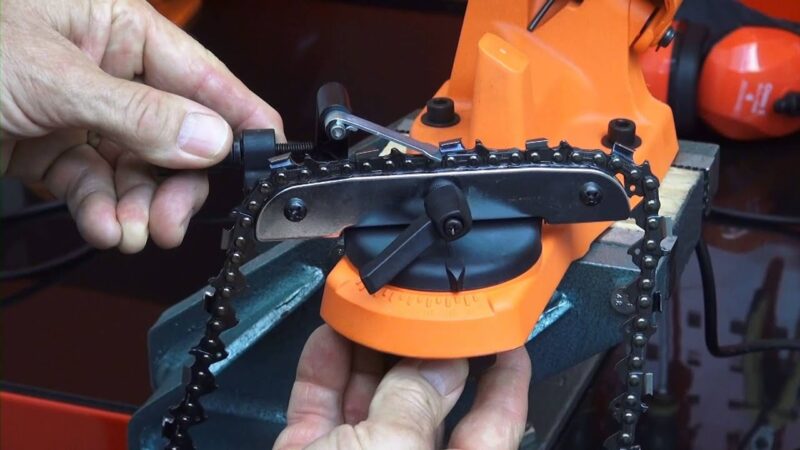

    Заточка цепи бензопилы на станке

    Появление механических или электрических станков для заточки цепей бензопил существенно облегчили задачу. Теперь, настроив станок по самому малому зубу, можно легко сделать все зубья цепи абсолютно одинаковыми. Именно этот момент отличает ручную заточку от механической.

    Процесс заточки цепи бензопилы на станке довольно простой и не требует особых знаний:

    1. Первым делом пила устанавливается в станок. Делается это таким образом, чтобы ее зубья смотрели на заточной камень.
    2. Винт натяжения цепи необходимо послабить.
    3. Далее устанавливается угол наклона заточного камня. Это и есть угол заточки, наиболее оптимальное значение которого составляет 30°. Однако, этот параметр может меняться в зависимости от рекомендаций завода-производителя.
    4. Обычно процесс заточки цепи бензопилы проводят через зуб. Это намного удобней, чем делать последовательную заточку.
    5. Заточка зуба не должна быть слишком глубокой. Это может привести к снижению прочности звена, которое при работе может просто разрушиться.
    6. После окончания работы необходимо удалить с поверхности цепи остатки стружки и абразива, а затем смазать ее моторным маслом.

    Уход за пильной гарнитурой бензопилы

    Чтобы цепь пилы служила долго и меньше тупилась, за ней необходимо правильно ухаживать.

    Уход за цепью заключается в ее своевременной заточке и смазке:

    • Что касается заточки, то цепь необходимо поддерживать в хромовом слое. Его наносят на поверхность зубьев для большей остроты. При своевременной заточке, хромовый слой остается невредимым, что является залогом остроты цепи. Если допустить состояние зубьев до повреждения хромового слоя, тупиться она будет довольно часто.
    • Также на эксплуатационные свойства цепи влияет своевременная смазка. Подается она от масляного насоса внутрь двигателя пилы. Проверить смазку можно преподнеся лист бумаги к шине работающей бензопилы. Через несколько секунд на бумаге должны появиться пятна смазки. Перед установкой новой цепи ее и канавку в шине опрыскивают масляным аэрозолем.

    Как заточить цепь бензопилы своими руками болгаркой: фото


    Как заточить цепь бензопилы своими руками: видео

    _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

    Как Наточить Цепь Бензопилы Болгаркой Видео

    Зуб цепи выравнивает древесину, как строгальный станок, а толщина стружки регулируется высотой ограничителя.

    Интенсивная работа пилы приводит к быстрому затуплению цепи. Это может занять несколько заточек за один день. Проблема усугубляется тем, что зуб быстро становится тупым при контакте с землей. Достаточно коснуться почвы один или два раза, и работу можно остановить. стружка становится маленькой, и пила перестает тонуть в дереве.

    Чем раньше заострены зубья, тем меньше материала необходимо удалять во время заточки. Цепная жизнь длиннее. Это довольно легко определить, когда требуется повышение резкости. Важной особенностью является сила подачи. Правильно заточенная цепь втягивается в разрез даже при небольшом надавливании. Если, наоборот, бензопилу заставляют резать с большой мощностью, то зубы становятся тупыми. Тупая цепь также может быть распознана, если вместо крупных толстых чипсов из разреза вылетают только маленькие чипсы.

    В этой ситуации бензопилу нужно срочно заточить. Не пилить по тупой или неисправной пильной цепи. Результатом является сильное натяжение тела, высокая циклическая нагрузка, плохие результаты резки. Кроме того, это означает снижение производительности, большой расход топлива и повышенный износ всех агрегатов бензопилы.

    Параметры зубьев цепи

    Для достижения оптимальных режущих свойств к зубным лезвиям прикреплены определенные углы. Задняя часть зуба, которая наклоняется под углом назад, образует задний угол верхнего лезвия. Этот угол необходим, чтобы врезать верхний нож в дерево.

    Задняя часть зубного лезвия образует задний угол концевого лезвия. Этот угол необходим для поперечной резки стружки.

    Край концевого лезвия образует угол граблей с поверхностью скольжения режущего звена. Передние углы цепей разных типов колеблются от 60 до 85 °.

    Задний угол верхнего лезвия характеризует наклон верхнего лезвия назад.

    Этот угол измеряется относительно плоскости скольжения режущего звена и, в зависимости от типа пилы, имеет значение от 50 ° до 60 °. Верхний клинок. это основной клинок, а задний угол верхнего клинка. это самый важный угол. Угол наклона верхней лопасти трудно измерить, его правильное значение формируется с учетом других заданных значений.

    Угол или угол шлифования в плане получают путем измерения от верхней режущей кромки под прямым углом к ​​направляющей шине.

    Угол заточки можно менять в зависимости от применения. Основное правило: чем выше угол заточки, тем выше производительность резания при резке замороженной мягкой древесины. Уменьшение угла заточки при резке замороженной и / или твердой древесины способствует более плавному распиливанию и снижению вибрации. Однако следует избегать углов заточки больше 35 ° и меньше 25 ° (за исключением продольных режущих цепей, у которых этот угол равен 10 °).

    Угол передвижения граблей, угол заточки и угол наклона верхнего лезвия меняются при заточке. Эти углы оказывают решающее влияние на режущую способность цепи. Обязательно придерживайтесь установленных значений.

    На каждом режущем звене перед лопаткой имеется ограничитель глубины. Разница высот между верхним краем глубиномера и передним краем задней части зуба определяется как расстояние от глубиномера.

    Глубина проникновения верхнего лезвия в древесину (толщина стружки) и, следовательно, производительность зависят от расстояния до датчика глубины. Глубина калибровки устанавливается в зависимости от шага цепи и типа прогона. Обычно оно должно составлять 0,5-0,8 мм, обычно 0,6 мм. Высокие значения увеличат склонность бензопилы к прогибу, слишком сильной вибрации сцепления и цепи. Низкие значения приводят к плохой производительности. Поскольку расстояние глубиномера уменьшается с каждой заточкой пилы за счет уменьшения верхнего края зуба, глубиномер также следует периодически подавать. после 5-10 заточки цепи.


    Общие правила заточки бензопил

    Заточка для цепей

    На круглом держателе файлов есть линии, позволяющие правильно расположить его относительно цепи. Держатель крепится на заостренном зубе в соответствии с лесками ориентации. В этом случае пластина сама опирается на верхний край зуба и измеряет глубину, а файл располагается под режущей кромкой.

    Использование фиксатора инструмента гарантирует, что файл подходит к зубу на правильной высоте. Существуют разные держатели инструмента для разных степеней пильной цепи. Выбор правильного держателя инструмента в сочетании с правильным диаметром файла гарантирует, что файл выступает на 1/5 его диаметра над задней частью зуба. Используйте только специальные файлы для заточки цепей.

    Перед заточкой цепи бензопилы желательно заблокировать шину. При заточке необходимо сделать несколько (2-3) поворотов от вас, сохраняя положение держателя и прижимая пилку к точке заточки. Вам не нужно пытаться толкать файл слишком сильно, движения должны быть плавными и размеренными. Вращайте файл регулярно, чтобы избежать одностороннего износа. Все остальные зубы шлифуются одинаково. Удобнее сначала точить зубы в одном направлении, затем менять положение и делать то же самое с зубами в другом направлении.

    Обостряя зубы, делайте то же самое движение с напильником при одном и том же давлении. Это приведет к той же длине зуба. Все режущие зубы должны быть одинаковой длины. Различная длина зуба вызывает неравномерное движение цепи и растрескивание в ней. Если длина зубьев неравна, все режущие зубья должны быть поданы к длине самого короткого зуба.

    После нескольких заточек режущих зубьев глубинная шлифовальная машина шлифуется. Для этого на него накладывают шаблон так, чтобы ограничитель попадал в паз, а выступающий из углубления наконечник раздавливался плоским напильником.

    Принцип использования другого набора точилок для бензопил не отличается от первого, хотя его конструкция имеет отличия.

    Круглый напильник также используется для заточки режущего зуба и измерителя глубины. плоский. Специальный шаблон обеспечивает возможность заточки режущих зубов и удерживающих устройств. В первом случае он накладывается на цепь так, что попадает в ее слоты. Файл, покрытый режущей кромкой, опирается на направляющие ролики. Направление движения файла должно быть параллельно боковым краям шаблона.

    При шлифовании ограничителя рисунок накладывается так, что ограничитель попадает в паз, рядом с которым написано SOFT (для мягкой древесины) или HARD (для твердой древесины). Как и при первом креплении, шлифование выполняется плавными, плавными движениями плоского файла от вас.

    Станки для заточки бензопил

    Компания Stihl производит две модификации ручных машин. стационарный FG 2 и мобильный FG 1, установленные непосредственно на шине. Существуют аналоги менее известных компаний, сопоставимые по цене с более простыми устройствами, описанными выше.

    Рабочая часть этих устройств конструктивно напоминает лучевую пилу, в которой вместо пилы вставлен длинный круглый файл. FG 1 и FG 2 не только обостряют цепи, но и выпрямляют их, регулируя длину верхнего края всех зубов на один и тот же размер. на самый маленький зуб, который находится под контролем. Довольно сложный механизм настройки позволяет установить все необходимые параметры. Заточка выполняется за 2-3 движения, после чего переходят к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Это обеспечивает одинаковые параметры шлифования для всех зубов. При шлифовании ограничителя круглый файл изменяется на плоский.

    Простая и удобная в использовании электрическая шлифовальная машина для цепных пил. Он имеет систему настройки, которая позволяет вам установить цепь под прямым углом и подвести диск точно к краю, который вы хотите заострить. Есть машины, которые автоматически зажимают давление при опускании диска на цепь.
