Содержание

2 способа плавного пуска электроинструмента с обычной розетки

Применение в болгарке

Во время запуска угловой шлифовальной машинки (УШМ) появляются высокие нагрузки динамического характера на детали инструмента.

Дорогие модели снабжены УПП, но не обыкновенные разновидности, например, УШМ фирмы «Интерскол». Инерционный рывок способен вырвать из рук УШМ, при этом происходит угроза жизни и здоровью. Кроме того, при пуске электродвигателя инструмента происходит перегрузка по току и в результате этого — износ щеток и значительный нагрев статорных обмоток, изнашивается редуктор и возможно разрушение режущего диска, который может треснуть в любой момент и причинить вред здоровью, а может даже и жизни. Инструмент нужно обезопасить и для этого следует сделать болгарку с регулировкой оборотов и плавным пуском своими руками.

Что такое переноска с плавным пуском и ее преимущества

Данное устройство — это модернизированный электрический удлинитель, позволяющий плавно запускать питающиеся от сети устройства. Его плюсы заключаются в следующем:

  1. При включении рабочего инструмента нет скачка электроэнергии, что исключает перегрузки в бытовой сети.
  2. Меньше изнашиваются механические детали используемых приборов, ведь во время старта не осуществляется резкий удар по ним.
  3. Реже стачиваются и выгорают щетки.
  4. Менее подвержены выходу из строя обмотки ротора, а также статора.
  5. Исключается появление искорок на коллекторе якоря и выгорание ламелей этой детали.
  6. В момент включения электродрель и «болгарка» не будут внезапно вырываться из рук, что повышает безопасность осуществляемых работ.

Перечисленные преимущества несомненно важные, поэтому рекомендую заняться преображением переноски.

Схема плавного пуска электродвигателя болгарки своими руками

У всех кто пользуется болгаркой не один год, она ломалась. Поначалу каждый мастер пытался отремонтировать шлифовальную машинку сверкающую искрами самостоятельно, надеясь, что она заработает после замены щёток. Обычно после такой попытки, сломанный инструмент остается лежать на полке с прогоревшими обмотками. А на замену покупается новая болгарка.

Дрели, шуруповёрты, перфораторы, фрезеры в обязательном порядке оборудованы регулятором набора оборотов. Некоторые так называемые калибровочные шлифмашинки также снабжаются регулятором, а обычные болгарки имеют только кнопку включения.

Маломощные болгарки производители не усложняют дополнительными схемами преднамеренно, ведь такой электроинструмент должен стоить дешево. Понятно конечно, что срок службы недорого инструмента всегда короче, чем у более дорогого профессионального.

Самую простую болгарку можно модернизировать, так что у неё перестанут повреждаться редуктор и обмоточные провода якоря. Эти неприятности преимущественно происходят при резком, другими словами, ударном пуске болгарки.

Вся модернизация заключается всего лишь в сборке электронной схемы и закреплении её в коробке. В отдельном коробке, потому что в ручке шлифмашинки очень мало места.

Проверенная, рабочая схема выложена ниже. Она первоначально предназначалась для регулировки накала ламп, то есть для работы на активную нагрузку. Её главное достоинство ? простота.

  1. Изюминкой устройства плавного пуска, принципиальную схему которого вы видите, является микросхема К1182ПМ1Р. Эта микросхема узкоспециализированная, отечественного производства.
  2. Время разгона можно увеличить, выбрав конденсатор С3 большей емкости. Во время заряжания этого конденсатора, электродвигатель набирает обороты до максимума.
  3. Не нужно ставить взамен резистора R1 переменное сопротивление. Резистор сопротивлением 68 кОм оптимально подобран для этой схемы. При такой настройке можно плавно запустить болгарку мощностью от 600 до 1500 Вт.
  4. Если собираетесь собрать регулятор мощности, тогда нужно заменить резистор R1 переменным сопротивлением. Сопротивление в 100 кОм, и больше, не занижает напряжение на выходе. Замкнув ножки микросхемы накоротко, можно вовсе выключить подключенную болгарку.
  5. Вставив в силовую цепь семистор VS1 типа ТС-122-25, то есть на 25А, можно плавно запускать практически любую доступную в продаже шлифмашинку, мощностью от 600 до 2700 Вт. И остается большой запас по мощности на случай заклинивания шлифмашинки. Для подключения болгарок мощностью до 1500 Вт, достаточно импортных семисторов BT139, BT140. Эти менее мощные электронные ключи дешевле.

Семистор в приведенной выше схеме полностью не открывается, он отрезает около 15В сетевого напряжения. Такое падения напряжения никак не сказывается на работе болгарки. Но при нагреве семистора, обороты подключенного инструмента сильно снижаются. Эта проблема решается установкой радиатора.

У этой простой схемы есть ещё один недостаток – несовместимость её с установленным в инструмент регулятором оборотов.

Собранную схему нужно запрятать в коробок из пластмассы. Корпус из изоляционного материала важен, ведь нужно обезопасить себя от сетевого напряжения. В магазине электротоваров можно купить распределительную коробку.

К коробке прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию внешне похожей на удлинитель.

Если позволяет опыт и есть желание, можно собрать более сложную схему плавного пуска. Приведенная ниже принципиальная схема является стандартной для модуля XS–12. Этот модуль устанавливается в электроинструмент при заводском производстве.

Если нужно менять обороты подключенного электродвигателя, тогда схема усложняется: устанавливается подстроечный, на 100 кОм, и регулировочный резистор на 50 кОм. А можно просто и грубо внедрить переменник на 470 кОм между резистором 47 кОм и диодом.

Параллельно конденсатору С2 желательно подсоединить резистор сопротивлением 1 МОм (на приведенной ниже схеме он не показан).

Напряжение питания микросхемы LM358 находится в пределах от 5 до 35В. Напряжение в цепи питания не превышает 25В. Поэтому можно обойтись и без дополнительно стабилитрона DZ.

Какую бы вы схему плавного пуска ни собрали, никогда не включайте подключенный к ней инструмент под нагрузкой. Любой плавный пуск можно сжечь, если торопиться. Подождите пока болгарка раскрутиться, а затем работайте.

Зачем понадобился плавный пуск двигателя

Итак, проблема — на котельной есть насосы подпитки котла водой. Всего два насоса, и включаются они по команде от системы слежения за уровнем воды в котле. Одновременно может работать только один насос, выбор насоса осуществляет оператор котельной путем переключения водяных кранов и электрических переключателей.

Насосы приводятся в действие обычными асинхронными двигателями. Асинхронные двигатели 7,5 кВт включаются через обычные контакторы (магнитными пускателями). А поскольку мощность большая, то пуск очень жесткий. Каждый раз при пуске возникает ощутимый гидроудар. Портятся и сами двигатели, и насосы, и гидросистема. Иногда такое ощущение, что трубы и краны сейчас разлетятся вдребезги.

Кроме того, когда котёл остывший, и в него резко подается горячая вода (более 95 °С), то происходят неприятные явления, напоминающие взрывообразное бурление. Бывает и наоборот, воду с температурой 100 °С можно холодной – когда в котле находится сухой пар с температурой почти 200 °С. В этом случае тоже происходят вредные гидроудары.

Всего на котельной два идентичных котла, но во втором установлены частотники на насосы. Котлы (точнее, парогенераторы) вырабатывают пар с температурой более 115 °С и давлением до 14 кгс/см2.

Жаль, что конструкцией котла в электросхеме не предусмотрено было плавное включение двигателей насоса. Хотя котлы итальянские, на этом было решено сэкономить…

Повторюсь, что для плавного включения асинхронных двигателей мы имеем на выбор такие варианты:

  • схема «звезда-треугольник»
  • система плавного пуска (мягкий пуск)
  • частотный преобразователь (инвертор)

В данном случае необходимо было выбрать тот вариант, при котором бы было минимальное вмешательство в рабочую схему управления котлом.

Дело в том, что любые изменения в работе котла должны быть обязательно согласованы с производителем котла (либо сертифицированной организацией) и с надзорной организацией. Поэтому изменения должны быть внесены незаметно и без лишнего шума. Хотя, в систему безопасности я не вмешиваюсь, поэтому тут не так строго.

Мои постоянные читатели знают, что теперь, после сдачи экзаменов в Ростехнадзоре, я имею полное право выполнять работы по КИПиА в котельной.

Как сделать блок пуска для электроинструмента

Существует достаточно много вариантов самостоятельного оборудования болгарки устройством плавного пуска. Некоторые из них представлены в авторских видео.

Блок пуска на базе микросхемы LM358

В следующем видео автор делится опытом самостоятельного изготовления платы блока плавного пуска по схеме, взятой из интернета, на базе микросхемы LM358. Корпус для платы автор изготовил из коробочки из-под шампуня, что говорит о богатой фантазии мастеров самодеятельного творчества. Автор не просто слепо скопировал схему из интернета, а доработал с заменой характеристик некоторых ее элементов: транзисторов, диодов, резисторов. Радиатор для охлаждения полупроводниковых приборов взят из магнитофона. Для того, чтобы была возможность разместить блок плавного пуска внутри корпуса болгарки, а не как в случае предложенного варианта, разработана плата меньшего размера.

Технология работ по изготовлению блока пуска

Автор следующего видео подробно описывает приемы работ, применяемые комплектующие и вспомогательные технологические материалы для изготовления устройства плавного пуска. Здесь в качестве базового элемента взята микросхема к1182. Технология не рассчитана на применение в качестве основы печатной платы, автор называет такую сборку технологией «навесного монтажа». При таком производстве работ кроме пайки применяется крепление отдельных элементов с помощью крепежных изделий, например, так крепится симистор к теплоотводу. Готовый блок пуска не универсален для всех болгарок. На двух отдельно взятых автором УШМ они выходили на режим за ощутимо разный промежуток времени.

Один из вариантов компоновки самодельного блока пуска

В качестве исходного варианта автор следующего видео выбрал известную в интернете сборку с микросхемой LM358.Так как собранный пусковой блок не поместился внутри корпуса болгарки, автор «упаковал» внутрь лишь симистор с радиатором, по причине хороших условий охлаждения от колеса вентилятора болгарки. Остальную часть блока вместе с микросхемой закрепил на корпусе УШМ.

Использование утюга в качестве дополнительной нагрузки для снижения оборотов болгарки

Этот способ не относится конкретно к теме плавного пуска болгарки. Однако, для понимания принципа действия электронного устройства диммер, который используется для регулировки мощности (или количества оборотов) болгарки вполне приемлем. В следующем видео утюг забирает определенную мощность у УШМ, тем самым снижая ее обороты.

Типовую схему блока пуска следует дорабатывать для каждого отдельного электроинструмента

Автор следующего видео рассказывает как оборудовал свою бытовую болгарку устройством плавного пуска для увеличения срока эксплуатации.

Важно: схема может отлично работать для регулировки яркости лампы, но для необходимого функционирования болгарки при пуске быть неспособной выполнять задачу. Для эффективной работы ее следует «настроить», а именно подобрать нужные величины резисторов, емкостей конденсаторов и возможно изменить характеристики полупроводниковых приборов. . https://www.youtube.com/embed/-_-tAsrUyCM

Как приспособить в болгарке штатный диммер для регулировки оборотов

В следующем видео автор доработал кнопку включения (сделал ее подпружиненной) с целью использования возможностей покупного диммера для регулировки оборотов болгарки. После включения болгарки перемещением кнопки устанавливается требуемый режим оборотов. Диммер фиксирует этот режим и при повторном включении производится его установка.

Недостатки УШМ без плавного пуска

Аккумуляторная угловая шлифмашина Metabo W 18 LTX 125 602174850 с плавным пуском. Фото ВсеИнструменты.ру

Кроме обеспечивающих комфортные условия работы пользователю, болгарка с плавным пуском обладает рядом других достоинств.

  • Отсутствие во время плавного пуска болгарки большого пускового тока, который в разы превышает номинальное значение этого параметра во время работы, повышает надежность электрической части электроинструмента. В этом случае провода обмоток не испытывают перегрузок и не растрескиваются, ламели коллектора и щетки не подвергаются износу от повышенного искрения, в местах контакта не происходят процессы, ухудшающие соединение.
  • Во время равномерного повышения числа оборотов до номинального значения болгарка с плавным пуском не испытывает повышенных динамических нагрузок, которые возникают при его отсутствии. Мгновенный набор 6000 оборотов в минуту и более не проходит бесследно для шестеренчатой передачи и подшипниковых узлов. Они быстрее выходят из строя, поэтому болгарки без такого устройства чаще ремонтируются.

Плавный пуск болгарки.

– Электропривод

А компенсатора мощности в ней нет?

А что это такое?

В разрыв провода включаются простые семисторные регуляторы оборотов

Которые очень некорректно выполняют свою функцию.

А вот платка плавного пуска, это другое дело. После разгона на ней несколько вольт падает, и она практически никак не ухудшает мощность, хотя у неё всего 2 провода.

А вот блокам плавного пуска треба оба сетевых провода

Не обязательно.

Короче, изначально родная коробочка вела себя так- хозяин включает клавишу, мотор начинает вращаться, но с небольшой скоростью, и при этом гудит т искрит щётками. Я у себя в гараже включил от проверочной розетки (это которая через лампу 500вт), лампа моя начинает ярко моргать примерно как от 40-50 гц, через диод, и мотор странно вращается. Убрал родную чёрную коробочку, удивился, что один провод к щётке подключён, включил напрямую, и так же к проверочной розетке. Разгон и работа ровная, почти безискровая. Значит мотор исправен, а коробочка мозг выносит. Купили новую универсальную коробочку плавного пуска. Ещё не ставил, Всё ищу информацию, о хитром включении родной коробочки.

181 Плавный пуск до 2,5 кВт – Выключатели и кнопки

Статус :

в наличии

Купить за 1 клик

Товар с указанными характеристиками отсутствует

Плавный пуск для УШМ, дисковых пил до 2,5 кВт


Специальное предложение на ЗАПЧАСТИ

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Купить за 1 клик

Плавный пуск электроинструмента: изготовление своими руками

Особенности конструкции некоторых инструментов, например, угловой шлифовальной машины, влекут к высокому воздействию на двигатель устройства динамических нагрузок. Для устранения неравномерных нагрузок на электроприбор и его составные части рекомендуется приобретать или сделать своими руками устройство плавного пуска (УПП).

Внешний вид устройства плавного пуска УПП 7-22 на 12В

Общая информация

В электроинструментах, в которых рабочая часть представлена диском, что вращается с высокой скоростью, в начале их работы на ось редуктора воздействуют силы инерции. Это воздействие влечет за собой нижеследующие негативные моменты:

  1. Инерционный рывок, созданный в результате нагрузки на ось при резком старте, может вырвать агрегат из рук, тем более, если используются большие в диаметре и массе диски;

Важно! Из-за таких инерционных рывков при работе со стальными и алмазными дисками необходимо держать инструмент двумя руками и быть готовым к его удержанию, так как в противном случае можно травмироваться при срыве агрегата.

  1. Резкое поступление рабочего электронапряжения на двигатель создает большую перегрузку по току, которая происходит после того, как агрегат набрал минимальное значение оборотов. Это влечет к перегреву обмоток мотора и быстрому износу щеток. Частое включение и выключение инструмента может привести к короткому замыканию, так как существует высокая вероятность оплавления изоляционного слоя обмоток;
  2. Резкий набор оборотов УШМ или дисковой пилы из-за большого крутящегося момента приводит к быстрому изнашиванию шестерни редуктора. Иногда возможно заклинивание редуктора или даже отламывание его зубьев;
  3. Перегрузки, что воспринимает на себе при резком запуске рабочий диск, могут привести к его разрушению. Присутствие защитного кожуха на подобных электроинструментах обязательно.

Важно! При запуске болгарки открытый участок кожуха должен находиться в противоположной стороне от человека, чтобы защитить его от летящих осколков при возможном разрушении рабочего диска.

Для сокращения пагубных воздействий резкого и динамического пуска на электроинструмент производители выпускают модели со встроенным плавным пуском и регулировкой оборотов.

Внутреннее устройство болгарки со встроенным блоком УПП

Для информации. Подобные приспособления встраиваются в агрегаты из средней и высокой ценовой категории.

Устройство плавного пуска и регулятор оборотов отсутствуют во многих экземплярах электроинструмента, который имеется в большинстве домашних хозяйств. Если приобрести мощную технику (диаметр рабочего диска более 20 см) без УПП, резкий пуск двигателя повлечет к скорому износу механики и электрочасти, также такой агрегат сложно удержать в руках при включении. Установка УПП – это единственный выход.

На рынке комплектующих к электроинструменту представлено много моделей уже готовых блоков плавного пуска и оборотных регуляторов.

Заводское устройство для регулировки оборотов УШМ

Готовое устройство плавного пуска для электроинструмента можно монтировать как внутрь корпуса при наличии свободного места, так и подключать в разрыв кабеля питания. Однако можно не приобретать готовое изделие, а изготовить его своими руками, так как схема этого приспособления достаточна проста.

Самостоятельное изготовление УПП

Для изготовления самого популярного устройства плавного пуска для электроинструмента на основе платы КР1182ПМ1Р понадобятся нижеследующие инструменты и материалы:

  • паяльник с припоем;
  • микросхема фазовой регулировки КР1182ПМ1Р;
  • резисторы;
  • конденсаторы;
  • симисторы;
  • прочие вспомогательные элементы.

Электрическая схема для создания блока плавного пуска двигателя инструмента

В устройстве, которое получено по схеме выше, управление происходит посредством платы КР1182ПМ1Р, а симисторы выступают в качестве силовой части.

Внешний вид платы КР1182ПМ1Р

Преимуществами данной сборки УПП являются следующие признаки:

  • простота изготовления;
  • отсутствие необходимости в дополнительных настройках после сборки УПП;
  • устройство плавного пуска монтировать можно в любой тип и модель электроинструмента, что рассчитан на переменное электронапряжение в 220 В;
  • отсутствие требований к выносу отдельной питающей кнопки – доработанный агрегат приводится в действие штатной клавишей;
  • возможность установки такого блока внутрь оборудования либо в разрыв кабеля питания с собственным корпусом;
  • изготовить подобное приспособления может любой домашний мастер, который обладает основами пайки и чтения микросхем.

Рекомендация. Самым практичным вариантом подключения УПП является подсоединения его к розетке, которая служит источником питания для электроинструмента. Для этого потребуется на выход устройства (гнездо XS1 на схеме) подключить питающую розетку, а на вход (гнездо ХР1 на схеме) подать питание напряжением 220В.

Принцип работы УПП

Принцип работы такого блока плавного пуска, установленного в болгарку, состоит из следующих процессов:

  1. После нажатия клавиши запуска на болгарке напряжение подается на микросхему;
  2. На управляющем конденсаторе (С2) происходит процесс плавного нарастания электронапряжения: по мере заряда этого элемента оно достигает рабочих показателей;
  3. Тиристоры, находящиеся в составе управляющей платы, открываются с задержкой, которая зависит от времени полного заряда конденсатора;
  4. Симистор (VS1) находится под управлением тиристорами и открывается с той же задержкой;
  5. В каждой половине периода переменного электронапряжения такая пауза уменьшается, что ведет к его плавной подаче на вход рабочего агрегата;
  6. После выключения болгарки конденсаторный элемент разряжается сопротивлением резистора.

Именно вышеописанные процессы определяют плавный пуск болгарки, что позволяет исключить инерциальный шок для редуктора за счет постепенного возрастания оборотов диска.

Время, за которое электроинструмент наберет рабочее количество оборотов, определяется только емкостью управляющего конденсатора. Если, к примеру, конденсаторный элемент будет иметь емкость в 47 мкФ, то плавный пуск будет обеспечиваться за 2-3 секунды. Такого времени достаточно для того, чтобы начало использования инструмента происходило комфортно, а он сам не подвергался шоковым нагрузкам.

Если резистор имеет сопротивление, равное 68 кОм, то время разряда конденсатора будет составлять примерно 3 секунды. При прошествии этого временного промежутка устройство плавного пуска полностью готово к очередному циклу запуска электроинструмента.

На заметку. Данная схема может быть подвергнута небольшой доработке, которая добавит к устройству плавного пуска еще функцию регулятора оборотов. Для этого необходимо поменять обычный резистор (R1) на переменный вариант. Контролируя сопротивление, можно регулировать мощность электродвигателя, меняя количество его оборотов.

Иные элементы схемы предназначены для нижеследующего:

  • резистор (R2) отвечает за контроль величины силы электротока, что протекает через вход симистора;
  • конденсатор (С1) – один из дополнительных компонентов системы управления платой КР1182ПМ1Р, использующийся в типовом варианте схемы включения.

Процесс монтажа приобретенного УПП внутрь УШМ

Советы по сборке конструкции и выбору материалов:

  1. Простоту монтажа и компактность будущего изделия можно обеспечить припаиванием конденсирующих элементов и резисторов напрямую к ножкам управляющей платы;
  2. Симистор необходимо выбирать с минимальным пропускным электротоком 25 А и электронапряжением не более 400 В. Величина электротока будет полностью зависеть от показателя мощности двигателя электроинструмента;
  3. Из-за плавного пуска агрегата ток не будет больше номинальных показателей, которые установлены производителем. В некоторых случаях, например, заклинивание рабочего диска болгарки, может потребоваться дополнительный запас электротока, соответственно, лучше выбрать симистор с рабочим током, который равен удвоенному значению номинального показателя инструмента;
  4. Мощность УШМ или иного вида инструмента при работе с устройством плавного пуска по схеме КР1182ПМ1Р не должна превышать 5 000 Вт. Такое условие обусловлено особенностями работы платы.

Также существуют и другие схемы плавного пуска для электроинструментов и разнообразных двигателей, которые разительно отличаются друг от друга по всем параметрам: от способа монтажа и внешнего вида до метода подключения и составных компонентов.

К сведению. Вышеописанная схема является самой простой и применяется повсеместно, так как она доказала свою работоспособность и надежность.

Устройство плавного пуска для электроинструмента – экономия средств на ремонте и полная защита основных компонентов прибора. Перед каждым стоит выбор: покупать УПП или сделать самостоятельно. Если есть некие познания в электротехнике и пайке радиодеталей, то рекомендуется выполнить самостоятельную сборку, так как она надежна и проста. В противном случае следует приобрести в любом специализированном магазине либо на радиорынке готовое приспособление плавного пуска электроинструмента.

Видео

Оцените статью:

Устройство плавного пуска инструмента (УПП-И)

Во время работы болгарки, лобзики, электрические дрели и другие инструменты иногда выходят из строя и не выполняют свои функции. Основные причины отказа электрооборудования большой пусковой ток и значительные нагрузки, которые действуют на детали редуктора при резком включении двигателя. Компания «Акваконтроль» реализует блоки плавного пуска для электроинструментов разного назначения. Они защищают детали оборудования от предварительного износа и продлевают срок эксплуатации.

Особенности применения

УПП обеспечивает плавное включение и выключение УШМ, сверлильных станков, циркулярной пилы и другого инструмента, на которой установлен коллекторный электродвигатель. Применение прибора позволяет:

  • повысить безопасность пользователя при работе с инструментом;
  • сгладить пусковые удары на зубчатых передачах и подшипниках;
  • избежать скачков тока в однофазной сети и не допускать повреждений бытовой техники.

Устройство плавного пуска электродвигателя нельзя использовать для управления насосами и оборудованием, которые оснащены асинхронным мотором. Для такой техники предназначено УПП серии 2,2C.

Поскольку прибор по климатическому исполнению соответствует УХЛ3, то его можно использовать для работы оборудования в условиях умеренного и холодного климата в закрытом помещении без отопления. Аппарат для защиты лобзиков и дрелей должен использоваться в исправном состоянии с закрытой крышкой. При его подключении к электросети нужно использовать УЗО и автоматический выключатель.

Нюансы исполнения

Устройство плавного пуска электроинструмента оснащено прочным корпусом, который устойчив к повреждениям. На фронтальной поверхности находится розетка для подключения оборудования. Функции индикаторов разных режимов выполняют светодиоды зеленого, красного и желтого цвета. Для устройства характерно следующее:

  • продолжительный срок службы, составляющий 5 лет;
  • простота и безопасность эксплуатации;
  • высокий уровень защиты;
  • способность выдерживать нагрузку мощностью до 2,2 кВт.

ООО «Акваконтроль» предлагает купить устройства плавного пуска УПП инструмента производства России. Мы реализуем приборы для защиты электрооборудования и оказываем услуги по их доставке по Москве и в другие населенные пункты. Цена транспортировки зависит от местонахождения покупателя и других факторов, о которых можно узнать на сайте.

PDF. Инструкция на устройство плавного пуска инструмента «EXTRA Акваконтроль УПП-И»
 JPG. Пример подключения устройства плавного пуска инструмента УПП-И
 ВИДЕО: УПП-И. Устройство плавного пуска инструмента. Работа на стенде (5 мин)

ХарактеристикаЗначение
Диапазон рабочих напряжений, В / Частота тока, Гц160 – 260 / 50
Максимальная мощность подключаемой нагрузки, Вт2200
Минимальная мощность подключаемой нагрузки, Вт300
Мощность потребления от сети, Вт10
Длительность плавного пуска, с3,5
Степень защиты корпуса устройстваIP40
Минимальный интервал между включениями нагрузки, с60
Грузовая характеристикаУПП-И
Масса брутто, г430
Габариты упаковки (длина х ширина х высота), мм220 x 95 x 95

Осуществляем отправку нашей продукции во все регионы Российской Федерации.

Доставка для физических лиц осуществляется курьерской службой «СДЭК» или «Почтой России».

Стоимость доставки можно посчитать здесь:

СДЭК — Калькулятор доставки СДЕК

Почта России — Рассчитать доставку

Оплатить покупку можно он-лайн переводом с  банковской карты при оформлении заказа либо в курьерской службе или на почте при получении посылки.

Следует учитывать, что при оплате посылки наложенным платежом, взимается комиссия 3% от суммы платежа.

схема, устройство, электродвигателя, на симисторе

На чтение 10 мин. Опубликовано

Владельцы ручного электроинструмента, как любители так и профессионалы, часто сталкиваются с его поломками. Не всегда это происходит по вине пользователя. Есть особенности, из-за которых это происходит вне зависимости от внешних факторов. Это зависит от технического совершенства изделия, его цены и области применения. Значительной части неисправностей можно избежать даже при использовании недорогих электроинструментов, если выполнить их несложную доработку, например, сделать плавный пуск.

Особенности и срок службы

В ручных электроинструментах, таких как: болгарка(ушм), циркулярная пила, шуруповерт, дрель – используют коллекторные двигатели с последовательным возбуждением.

Они могут работать на постоянном и на переменном токе.

Для их запитки в большинстве случаев используется обычная электросеть 230 В 50 Гц. Раньше для профессионального инструмента использовалась сеть 380 В. Теперь, с ростом мощности потребителей в однофазных сетях (офисы и жилой сектор), появились и профессиональные электроинструменты на 220 В.

Коллекторные двигатели имеют большой крутящий и пусковой моменты, компактны, легко изготавливаются на повышенное напряжение. Крутящий момент здесь является решающим. При невысокой массе машины он как раз подходит для ручного электроинструмента. Но у таких электромоторов имеются недостатки и слабые места. Одно из таких слабых мест – щеточный узел.

Щетки из прессованного графита с наполнителями трутся о медные пластины коллектора и подвергаются механическому износу и электроэрозии. Это приводит к увеличению искрения и повышает пожарную и взрывоопасность электроинструмента. Попадание минеральной пыли внутрь ускоряет износ. Хотя вентиляторы, предусмотренные конструкцией, выдувают воздух наружу, пыль и цемент могут легко попадать внутрь. Во время простоя, если инструмент неудачно положили, пыль легко попадает внутрь. На практике это постоянное явление.

Щетки электродвигателя из прессованного графита

Еще один недостаток электроинструмента – частые поломки редуктора. Это происходит как раз из-за большого пускового момента. Достоинство оборачивается недостатком. С поломкой редуктора приходится менять инструмент, ремонту они, обычно, не подлежат. К сожалению, промышленность, в стремлении снизить себестоимость продукции делает это за счет качества. Хочешь пользоваться хорошим электроинструментом – плати немалые деньги.

С последним недостатком как раз можно эффективно бороться плавным пуском. Многие производители делают это, но не всегда уделяют этому достаточно внимания. Хорошие регуляторы оборотов есть не у всех инструментов.

Плавный пуск – для чего это нужно

Для снижения непомерной нагрузки на механику электроинструмента при пуске, могут быть приняты меры со стороны электропитания. Вместо подачи на электродвигатель полного напряжения от источника (электросети), можно подавать пониженное напряжение, с помощью плавного пуска. Но где его взять? Речь идет о массовом применении. В отдельных случаях специалисты и умельцы могли решать эту задачу, но большинству рядовых потребителей это было недоступно.

Существует три способа ограничить пусковой момент электроинструмента и добиться плавного старта:

  1. Применение реостатов;
  2. Применение трансформаторов;
  3. Применение полупроводниковых ключей.

Первый способ применялся еще очень давно, но он не экономичен и неудобен.

Его можно применять и на постоянном, и на переменном токе.

Значительная часть мощности теряется на нагрев сопротивления реостата. Если задача ограничивается только плавным пуском, то это вполне терпимо. Если таким способом регулировать рабочую скорость электродвигателя, то это лишний нагрев окружающий среды и расход электроэнергии. В любом случае устройство оказывается громоздким.

Второй способ намного лучше и экономичнее. Подходит только для переменного тока. Он также может повысить электробезопасность при работе с электроинструментом. Недостаток в том, что классические трансформаторы теперь очень недешевы. Даже при самостоятельном изготовлении, так как в них уходит много дорогой меди. Устройство получается также достаточно большим и тяжелым.

Трансформатор

Третий способ плавного пуска самый современный и дешевый. Он опирается на массовое применение полупроводников. В свое время, в исследования и наладку промышленного производства полупроводниковых приборов были вложены огромные средства. Но дешевизна материалов, из которых их производят, и массовость выпуска уже успели все окупить. Благодаря невысокой себестоимости такие приборы доступны всем.

Главная особенность полупроводниковых ключей – нет механических контактов и работают они с огромной скоростью (частотой переключения). Переключаемые ими токи могут достигать больших величин, при больших напряжениях в отключенном состоянии. При этом, такие приборы практически не греются и не потребляют лишней энергии, как реостаты и отлично подходят для современных электроинструментов.

Виды полупроводниковых ключей

Тиристоры и симисторы

Сопротивление разомкнутого ключа достигает миллионов Ом, ток через него практически не протекает.

Сопротивление замкнутого ключа лежит в пределах единиц и десятых долей Ома.

Хотя при этом может протекать значительный ток, на ключе падает слишком малое напряжение, чтобы на нем выделялось, по закону Джоуля-Ленца, большое тепло. В обеих случаях он остается практически холодным.

Это относится к любому из типов силовых ключей, каковых существует три:

  • Тиристоры и симисторы;
  • Полевые транзисторы MOSFET;
  • Транзисторы IGBT.

Исторически первыми появились тиристоры. С их помощью регулировали мощность в цепях переменного тока, управляя фазой отпирания прибора.

С помощью регулировки фазы управляющего напряжения (длительность t1) можно влиять на момент отпирания симистора в каждом полупериоде (t3) и таким образом, на долю энергии, попадающей в нагрузку и соответственно на электродвигатель.

С появлением мощных полевых транзисторов с изолированным МОП-затвором (металл-окисел-полупроводник, или на английском Metal-Oxide-Semiconductor Field Effect Transistor) током в цепи стали управлять, изменяя ширину открывающих импульсов. Этот метод очень эффективен в цепях с постоянным током, для чего его сначала выпрямляют, и применяется в сварочных инверторах, частотных преобразователях и т.д.

Для наиболее мощных электроинструментов применяют IGBT – биполярные транзисторы с изолированным затвором. Это комбинация полевого транзистора с биполярным.

Для регулирования электродвигателя в настоящее время применяют уже устоявшееся, давно применяемое решение на симисторах. Более продвинутые решения пока не очень распространены.

Как изготовить плавный пуск самостоятельно

Благодаря простоте схемы устройство плавного пуска электродвигателя на симисторе собрать несложно. Оно изготавливается из доступных деталей. Лучше всего делать его на печатной плате, так ничего не будет болтаться и замыкать. Симистор нужно закрепить на теплоотводящем радиаторе, изготовленном из алюминия. Лучше, если это будет заводской радиатор, рассчитанный на мощность 10-30 Вт. Тогда он подойдет для электроинструмента мощностью 1000-1200 Вт.

Расчет радиатора очень просто подсчитать по току. На симисторе падает около 1.5-2 вольт напряжения, когда он открыт. Ток получаем делением мощности на сетевое напряжение. Например, электроинструмент с номинальной мощностью 1200 Вт: 1200/220 = 5.45 ампер. Умножим на 2, получаем 11 Вт.

Обычно в продажном электроинструменте схема ограничения мощности упрятана где-то в рукоятке или корпусе болгарки или дрели. Там нет возможности разместить нормальный радиатор. При частом пуске она перегревается и свои функции не выполняет. Только хороший профессиональный электроинструмент имеет нормальное устройство для ограничения пускового момента и регулировки оборотов.

ПРИМЕЧАНИЕ: Модуль плавного пуска для электроинструмента лучше всего изготавливать в коробке с розеткой. Не стоит брать слишком маленькие розеточные коробки. Там сложно разместить нормальный радиатор для симистора. Без радиатора от устройства не будет практической пользы! При сборке радиатора с прибором необходимо обеспечить чистоту сопрягаемых поверхностей и тонкий слой теплопроводящей пасты (КТП-8 или импортный аналог).

Радиатор нужно закрепить на той же плате, на которой собраны остальные детали. Плата помещается в коробку подходящих размеров и достаточно прочную. Такие коробки можно купить в электротоварах или изготовить из листового пластика. Может подойти чистая пустая банка из-под клея, краски с завинчивающейся или плотно закрывающейся крышкой. Она должна быть прочной и небьющейся.

Розетка, вмонтированная в устройство, должна быть рассчитана на номинальный ток используемого электродвигателя. Аналогичная история и с сетевым шнуром.

ВАЖНО! Если электроинструмент снабжен регулятором оборотов, его ручка должна быть надежно изолирована. Устройство находится под напряжением сети и может оказаться источником поражения током в случае плохой изоляции.

Печатную плату после монтажа полезно покрыть нитролаком для защиты от влаги. Принципиальная схема и разбор ее работы в следующем разделе.

Плавный пуск на микросхеме КР1182ПМ1

Это микросхема для электроинструментов российского производства, которая выпускается ЗАО “НТЦ СИТ” (г. Брянск). Ее можно приобрести в розницу во многих интернет-магазинах. Также новое название К1182МП1Р.

Микросхема может использоваться без внешнего симистора при работе электродвигателя на нагрузку до 150 Вт. Это слишком мало для электроинструмента, но можно задействовать более мощный симистор, что увеличит мощность регулирования до 1-1.5 кВт. Схема с ее использованием показана ниже:

Внутри чипа находится усилитель управляющего сигнала. Этот сигнал формируется на выводах 3 и 6 микросхемы. Фаза отпирания симистора пропорциональна напряжению между выводами 3 и 6, которое может изменяться в пределах от 0 до 6 В. При нуле нагрузка отключена. При включении конденсатор фактически накоротко замыкает управляющую цепь. Но он довольно быстро заряжается и это формирует плавность разгона.

Резистор R1 позволяет быстрее разряжаться конденсатору C1 для уменьшения пауз между включениями. При полном напряжении нагрузка работает с мощностью, близкой к номинальной. Это напряжение создается самой микросхемой, а внешняя цепь только “закорачивает” его с целью повлиять на фазу отключения симистора в каждом полупериоде сетевого напряжения.

Выключатель S1 может быть применен вместо выключателя, работающего в разрыве сетевой цепи. Только он работает наоборот, при размыкании электродвигатель запускается, а при замыкании отключается. Ток в цепи этого выключателя очень мал и можно использовать любой микровыключатель. Тем не менее, должен быть способ быстро отключить электроинструмент в любом случае! То есть, без аварийного сетевого выключателя не обойтись.

Использование переменного резистора на месте R1 позволит более-менее плавно регулировать обороты электродвигателя. Такая функция, дополнительно к плавному пуску, может быть очень полезной при работе с различными материалами, требующими своей скорости обработки.

Обычно время плавного пуска инструмента можно ограничить в пределах 0.3 – 0.5 сек. Это обеспечивает значительное повышение срока службы устройства. Если электроинструмент мощный и оборотистый, его может неожиданно вырвать из рук работника со всеми неприятными последствиями. В таких случаях нужен еще более плавный пуск. Выбрать подходящую задержку для разгона можно с помощью графика, показанного ниже:



Эти данные были получены в программе ngspice на основе характеристик, взятых из документации производителя. Кроме того, они были проверены на практике, с угловой шлифовальной машиной 1500 Вт и показали хорошее совпадение.

Симистор VS1 можно брать типа BT139-600 (Philips), ТС106-10-6 (Россия, СЗТП), BTB10-600BWRG (ST Microelectronics) или другой аналогичный. Конденсаторы типа К50-35 на рабочее напряжение 50 В, емкостью 1 мФ (C2,3) и 5-100 мФ для C1. Резистор R2 типа МЛТ-0.5. Также в схеме желательно использовать предохранитель с номинальным током, который на 15-20% превышает номинальный ток предполагаемой нагрузки.

Пример установки плавного пуска электродвигателя на болгарку:

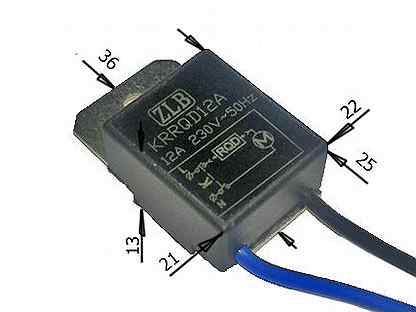

Встроенный, на основе KRRQD-12A (KRRQD-20A)

Автор данного видео приводит интересный пример как можно сделать встроенный плавный пуск электродвигателя с помощью универсального приспособления-удлинителя KRRQD-12A (KRRQD-20A), практически для любого электроинструмента, до 12А (20А) на нагрузке. С максимальной подключаемой мощностью инструмента до 2500 Вт(4400 Вт).

Другие способы

Среди прочих способов плавного пуска для электроинструмента можно отметить использование трансформаторов. Например, будет довольно универсальным ЛАТР на 1-1.5 кВт. Хоть это и довольно тяжелый прибор, он может выручать, если находится под рукой, тогда не придется собирать другое устройство.

Иногда в качестве “холодного” сопротивления в цепи переменного тока используют параллельные наборы конденсаторов, используя их реактивное сопротивление на частоте 50 Гц:

где емкость нужно подставлять в Фарадах. Например, чтобы создать сопротивление 10 Ом нужно выполнить расчеты:

Учитывая большое рабочее напряжение конденсаторов и их емкость, получится слишком большая батарея. Такое решение иногда применялось раньше, но теперь слишком устарело.

Для ограничения мощности в нагрузке электродвигателя может быть использован мощный диод, с обратным напряжением не меньше 250 В. Он “срезает” один полупериод сетевого напряжения, но это создает помехи и неравномерность крутящего момента. Оба последних способа: с конденсаторами и диодом требуют переключателей, шунтирующих цепь. В случае конденсаторов потребуются еще и гасящие резисторы, ограничивающие ток короткого замыкания емкостей.

В общем, из всех способов плавного пуска электроинструмента, самым недорогим, надежным и удобным нужно признать фазовую регулировку с помощью микросхемы К1182МП1Р.

Пусковое устройство плавного пуска холодильника и других устройств

Имеется у меня китайский инвертор AVS in 12-1000, этот инвертор типа на 1 кВт, но по факту конечно меньше. Через раз запускает болгарку на 750 ватт,и лобзик 600 вт. А советский холодильник на 160 ватт вообще запускает с 20-30 раза, так-как асинхронный двигатель на старте требует большой пусковой ток, больше номинала в 8-10 раз.

Но запускать холодильник хотелось, а на новый более мощный инвертор денег нет, вот и придумал я устройство как бы плавного пуска холодильника. Смысл очень прост: нужно чтобы вначале двигатель компрессора стартовал через мощный токоограничивающий резистор, а далее напряжение подавать уже напрямую. В качестве токоограничивающего резистора я попробовал включить сначала через кипятильник и холодильник запустился без проблем. А далее уже я сделал устройство плавного пуска.

Схема устройства очень простая и через этот пускатель и болгарка прекрасно стартует, и холодильник и другое, то что запускалось через раз и инвертор часто уходил в защиту при включении.

>

Принцип работы устройства:
В схеме использована трёхконтактное реле на 10А, управляющее напряжение 12V, а контакты на 220V 10A. Это реле переключает транзистор, и эта связка питается от понижающего драйвера на 12V. При включении в розетку напряжение сначало поступает на нагрузку через резистор R2, но как только зарядится конденсатор то затвор транзистора откроется и реле переключает подачу напряжения в обход резистора.

Время срабатывания реле зависит от ёмкости резисторов и сопротивление резистора на затворе транзистора, я подбирал опытным путем и у меня время срабатывания получилось около 3 секунды. Этого хватает чтобы мотор компрессора стронулся и начал набирать обороты. В качестве силового токоограничивающего резистора я использовал нихромовую спираль от плиток, из неё намотал большой резистор на отрезке трубки, и слои изолированы асбестом. Резистор в принципе и нагреваться не успевает, он работает только 3 секунды, а потом реле переключает питание напрямую.

Ниже фотографии внутренностей устройства плавного пуска. Красный это и есть большой резистор самодельный.

>

Для устройства я сделал из подручных материалов простенький корпус и получилась вот такая коробочка, в которой и разместил все детали. Транзистор там вообще не видно, ему никакое охлаждение не требуется так как от включает только реле, а потребление катушки в реле всего 45mA.

>

Токоограничивающий резистор закреплён на двух шпильках М6, так чтобы ничего не касался, во избежании нагрева и пр. Конденсаторы я выпаял из схемы старого телевизора и с помощью медной проволоки притянул к боковой крышке корпуса, чтобы не болтались. Драйвер прикрутил к нижней крышке корпуса. А провода собрал в кучу и тоже зафиксировал к боковой крышке на медный провод.

>

>

>

>

>

В итоге я остался доволен такой поделкой, но правда холодильник запускает всё равно не с первого раза, точнее не всегда с первого раза. Инвертор примерно при 700-800 ватт уходит в защиту, а двигатель компрессора на старте потребляет около 1.5кВт. Резистор получился слабоватый и двигатель не успевает толком стартовать, и если только через резистор то двигатель чуть крутанёт и останавливается. Но потом я это дело доведу до нужного результата.

Зато болгарка теперь стартует отлично. В общем вот такое устройство поможет решить проблемы с запуском мощных нагрузок, которые требуют большой стартовый ток.

% PDF-1.7 % 2 0 obj > endobj 774 0 объект > поток 10.8758.3751032018-10-15T19: 23: 57.978ZPDF-XChange Core API SDK (7.0.325.1) 5aae57320509591a457efd60496dd4536f66dff11662257

  • страны: Канада
  • PDF-XChange Editor 7. 0.325.12018-09-22T10: 39: 18.000Z2018-09-22T10: 39: 17.000Zapplication / pdf2018-10-17T13: 29: 09.314Z
  • язык: en
  • uuid: 6bc7c800-952a-47a8-a318-5d4950655fe7uuid: 41ad4864-d0a9-42b2-9735-066a32672581PDF-XChange Core API SDK (7.0.325.1)
  • mastertree: key_9182983 / key_9177773 / key_516907 / key_516908 / key_517079 / key_9177774 / key_517082 / key_1275242 / key_9178676
  • конечный поток endobj 5 0 obj > endobj 6 0 obj > endobj 9 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 10 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 11 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 12 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 13 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 14 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 15 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 16 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 17 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 18 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 20 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 21 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 22 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 23 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 24 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 25 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 26 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 27 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 28 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 29 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 30 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 31 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 32 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 33 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 34 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 35 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 36 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 37 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 38 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 39 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 40 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 41 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 42 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 43 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 44 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 45 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 46 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 47 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 48 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 49 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 50 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 51 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 52 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 53 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 54 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 55 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 56 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 57 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 58 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 59 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 60 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 61 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 62 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 63 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 64 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 65 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 66 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 67 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 68 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 69 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 70 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 71 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 72 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 73 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 74 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 75 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 76 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 77 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 78 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 79 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 80 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 81 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 82 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 83 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 84 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 85 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 86 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 87 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 88 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 89 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 90 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 91 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 92 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 93 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 94 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 95 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 96 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 97 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 98 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 99 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 100 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 101 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 102 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 103 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 104 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 105 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 106 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 107 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 108 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 109 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 110 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 111 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> endobj 602 0 объект > поток HtWɎeG # wi / *; AXY2 $ Vcz @ $ ~ CLuU] F2 # 2 ~ oo /} Wo> ^ o ~ 77 {| bη

    схема.

    Устройство плавного пуска

    Если в вашем арсенале есть старая угловая шлифовальная машина, не спешите ее списывать. Используя незамысловатую электрическую схему, устройство можно легко модернизировать, добавив в него функцию изменения частоты оборотов. Благодаря простому регулятору, который действительно можно собрать своими руками за несколько часов, функциональность устройства значительно возрастет. Снижая скорость вращения, болгарку можно использовать как шлифовально-заточный станок для различных типов материалов.Появляются новые возможности использования дополнительных приспособлений и аксессуаров.

    Для какой болгарки низкая скорость?

    Встроенная функция управления скоростью привода позволяет аккуратно обращаться с такими материалами, как пластик или дерево. На низких оборотах повышается комфорт и безопасность. Эта функция особенно полезна при установке электро- и радиооборудования, в автосервисах и реставрационных мастерских.

    Кроме того, среди профессиональных пользователей электроинструментов бытует мнение, что чем проще станок, тем он надежнее. А дополнительную служебную «начинку» лучше вынести из силового агрегата. При таком раскладе ремонт оборудования значительно упрощается. Поэтому некоторые компании специально производят удаленные индивидуальные электронные регуляторы, которые подключаются к шнуру питания машины.

    Регулятор скорости и плавный пуск – для чего нужно

    В современных болгарах используются две важные функции, повышающие надежность и безопасность инструмента:

    • регулятор оборотов – устройство, предназначенное для изменения числа оборотов двигателя в разных режимах работы;
    • мягкий пуск – схема, обеспечивающая медленное увеличение оборотов двигателя от нуля до максимума при включении устройства.

    Применяется в электромеханическом инструменте, в конструкции которого используется коллекторный двигатель. Помогите снизить износ механической части агрегата при запуске. Снизить нагрузку на электрические элементы механизма, постепенно вводя их в работу.

    Исследования свойств материалов показали, что наиболее интенсивное развитие узлов трения происходит при резком переходе из состояния покоя в режим быстрого движения. Например, один пуск двигателя внутреннего сгорания в автомобиле равен по износу поршневой группы 700 км пробега.

    При включении питания происходит резкий переход из состояния покоя во вращение диска со скоростью 2,5–10 тысяч оборотов в минуту. Те, кто работал с болгаркой, прекрасно знают, что машина просто «вырывается на свободу». Именно в этот момент происходит подавляющее количество поломок, связанных с механической частью агрегата.

    Обмотки статора и ротора также находятся под нагрузкой. Коллекторный двигатель запускается в режиме короткого замыкания, электродвижущая сила уже толкает вал вперед, но инерция все еще не позволяет ему вращаться.В катушках электродвигателя есть пусковой ток от скачка напряжения. И хотя конструктивно они рассчитаны на такую ​​работу, рано или поздно наступает момент (например, при скачке напряжения в сети), когда изоляция обмотки не выдерживает и происходит межвитковое замыкание.

    Когда в электрическую цепь инструмента включены плавный пуск и изменение оборотов двигателя, все вышеперечисленные проблемы автоматически исчезают. Помимо прочего, решена проблема «пропадания» напряжения в общей сети в момент запуска ручного инструмента.А это значит, что холодильник, телевизор или компьютер не подвергнется опасности «выгорание». И автоматические выключатели на счетчике не сработают и отключат ток в доме или квартире.

    Схема плавного пуска используется в шлифовальных машинах средней и высокой ценовой категории, блок регулировки скорости в основном используется в профессиональных угловых шлифовальных машинах.

    Регулировка оборотов позволяет шлифовальной машине обрабатывать мягкие материалы, производить тонкую шлифовку и полировку – на высоких оборотах древесина или краска просто сгорают.

    Дополнительные схемы подключения увеличивают стоимость инструмента, но увеличивают срок службы и уровень безопасности при работе.

    Как собрать схему регулятора своими руками

    Самый простой регулятор мощности, подходящий для болгарки, паяльника или лампочки, легко собрать своими руками.

    Принципиальная схема

    Чтобы собрать простейший регулятор скорости для болгарки, необходимо приобрести детали, показанные на этой схеме.

    Принципиальная схема регулятора скорости

    • R1 – резистор сопротивлением 4,7 кОм;
    • ВР1 – подстроечный, 500 кОм;
    • C1 – конденсатор 0,1 мкФ x 400 В;
    • DIAC – симистор (симметричный тиристор) DB3;
    • TRIAC – Симистор BT-136/138.

    Схема работы

    Подстроечный резистор VR1 изменяет время заряда конденсатора C1. Когда на цепь подается напряжение, в первый момент времени (первая половина периода входной синусоиды) симисторы DB3 и TRIAC замыкаются.Выходное напряжение равно нулю. Конденсатор С1 заряжается, напряжение на нем увеличивается. В определенный момент времени, задаваемый цепочкой R1-VR1, напряжение на конденсаторе превышает порог открытия симистора DB3, симистор размыкается. Напряжение с конденсатора передается на управляющий электрод симистора TRIAC, который также открывается. Через открытый симистор начинает течь ток. В начале второго полупериода синусоиды симисторы замыкаются до тех пор, пока конденсатор С1 не перезарядится в обратном направлении.Таким образом, на выходе получается импульсный сигнал сложной формы, амплитуда которого зависит от времени работы схемы C1-VR1-R1.

    Порядок сборки

    Сборка такой схемы не затруднит даже начинающего радиолюбителя. Запчасти есть в наличии, купить их можно в любом магазине. В том числе выпаять из старых досок. Порядок сборки регулятора на тиристорах:

    Как подключить прибор к болгарке, варианты

    Подключение регулятора зависит от того, какой тип прибора выбран.Если используется простая схема, достаточно установить ее в канал питания электроинструмента.

    Установка самодельной доски

    Готовых рецептов монтажа нет. Каждый, кто решил оснастить угловую шлифовальную машину регулятором, имеет его в соответствии с ее целями и моделью инструмента. Кто-то вставляет устройство в ручку держателя, кто-то – в специальный дополнительный ящик на корпусе.

    В разных моделях пространство внутри корпуса болгарки может быть разным.В некоторых достаточно свободного места для установки блока управления. В других случаях необходимо вынести его на поверхность и закрепить другим способом. Но хитрость в том, что, как правило, в задней части инструмента всегда есть некая полость. Он предназначен для циркуляции воздуха и охлаждения.

    Полость в задней части аппарата

    Обычно именно здесь находится заводской регулятор скорости. В это пространство можно поместить схему ручной работы. Чтобы регулятор не сгорел, на радиатор следует установить тиристоры.

    Видео: мягкий пуск плюс и регулировка оборотов двигателя

    Особенности монтажа готового агрегата

    При покупке и установке внутри болгарки заводского регулятора чаще всего приходится доработать корпус – вырезать в нем отверстие, чтобы подвести регулировочное колесо. Но это может отрицательно сказаться на жесткости кожуха. Поэтому предпочтительно устанавливать устройство снаружи.

    Регулировочное колесо меняет скорость

    Цифры на регулировочном колесе указывают количество оборотов шпинделя. Значение не абсолютное, а условное. «1» – минимальная скорость, «9» – максимальная. Остальные цифры используются для ориентации в регулировании. Расположение колеса на кузове другое. Например, на Bosch PWS 1300–125 CE, Wortex AG 1213–1 E или Watt WWS-900 он расположен у основания ручки. В других моделях, таких как Makita 9565 CVL, регулировочное колесо расположено на конце кожуха.

    Схема подключения регулятора к болгарке несложная, но иногда не так просто протянуть кабели к кнопке, которая находится на другом конце устройства.Проблему можно решить, выбрав оптимальное сечение провода или подведя его к поверхности кожуха.

    Регулятор подключается по схеме

    Хороший вариант – установить регулятор на поверхность устройства или прикрепить его к сетевому кабелю. Не всегда все получается с первой попытки, иногда приходится тестировать устройство, после чего необходимо внести некоторые исправления. А сделать это проще, когда доступ к его элементам открыт.

    Важно! Если нет опыта работы с электрическими схемами, целесообразнее приобрести готовый заводской регулятор или LBM, оснащенный этой функцией.

    Крепление к шнуру питания

    Ручное устройство

    Главное правило в работе болгарки с самодельной регулировкой скорости – соблюдение режима работы и отдыха. Дело в том, что двигатель, работающий на «регулируемом» напряжении, особенно горячий. При шлифовании на малых оборотах важно делать частые перерывы, чтобы не сгорели обмотки коллектора.

    Также категорически не рекомендуется включать инструмент, если регулятор скорости установлен на минимум – пониженного напряжения недостаточно для вращения ротора, ламели коллектора останутся в режиме короткого замыкания, обмотки начнут перегреваться. Выкрутите переменный резистор на максимум, затем включив угловую шлифовальную машину, уменьшите обороты до нужного значения.

    Соблюдение правильного порядка включения и регулировки позволит эксплуатировать болгарку неограниченно долго.

    Кроме того, следует понимать, что регулировка оборотов на болгарке основана на принципе водопроводного крана. Аппарат не увеличивает количество оборотов, он может их только снизить. Из этого следует, что если максимальная паспортная скорость составляет 3000 об / мин, то при подключении регулятора скорости болгарка будет работать в диапазоне ниже максимальной скорости.

    Внимание! Если в угловой шлифовальной машине уже есть электронные схемы, например, она уже оснащена регулятором оборотов, то тиристорный регулятор работать не будет.Внутренние схемы устройства просто не включатся.

    Видео: самодельный регулятор оборотов LBM

    Оснащение кофемолки схемой управления частотой вращения двигателя повысит эффективность использования устройства. и расширить его функциональный диапазон. Также это сэкономит технологический ресурс шлифовального станка и увеличит срок его службы.

    Многие электроинструменты выходят из строя из-за износа двигателя. Современные модели болгарок имеют устройство плавного пуска. Благодаря этому они работают надолго.Принцип работы элемента основан на изменении рабочей частоты. Для того, чтобы подробнее ознакомиться с устройством запуска, стоит рассмотреть схему штатной модели.

    Устройство плавного пуска

    Стандартная схема плавного пуска кофемолки состоит из симистора, выпрямителя и набора конденсаторов. Для увеличения рабочей частоты используются резисторы, пропускающие ток в одном направлении. Стартер защищен компактным фильтром. модели оставались на низком уровне.Однако в этом случае многое зависит от максимальной мощности мотора, который установлен в болгарке.


    Как подключить модель?

    Подключите шлифовальные машины с плавным пуском через адаптер. Его входные контакты подключены к выпрямительному блоку. Важно определить нулевую фазу в приборе. Для исправления контактов необходимо будет проверить работоспособность стартера через тестер. В первую очередь определяется отрицательное сопротивление. При установке стартера важно помнить о пороговом напряжении, которое выдерживает устройство.

    Схема устройства болгарки с симистором на 10 А

    Схема плавного пуска болгарки, сделанная своими руками, предполагает использование контактных резисторов. Коэффициент полярности модификаций, как правило, не превышает 55%. Многие модели сделаны с блокираторами. За защиту устройства отвечает проводной фильтр. Для передачи тока в трансиверах используются низкочастотные. Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в этом случае действует как стабилизатор.При подключении модели выходное сопротивление на перегрузку 10 А должно быть около 55 Ом. Накладки на стартеры подходят на полупроводниковой основе. В некоторых случаях устанавливаются магнитные трансиверы. Они хорошо справляются с низкими оборотами и могут поддерживать номинальную частоту.


    Модель для болгарки с симистором 15 А

    Плавный пуск болгарки с симистором на 15 А универсален и часто встречается в моделях малой мощности. Отличие устройств – низкая проводимость.Схема (устройство) мягкого пуска болгарки предполагает использование приемопередатчиков контактного типа, работающих на частоте 40 Гц. Многие модели используют компараторы. Эти элементы устанавливаются с фильтрами. Номинальное напряжение стартеров начинается от 200 В.

    Стартеры для болгар с симистором на 20 А

    Устройства с симисторами на 20 ампер подходят для профессиональных болгар. Многие модели имеют контакторные резисторы. Во-первых, они умеют работать на высокой частоте. Максимальная температура стартеров – 55 градусов.Большинство моделей имеют хорошо защищенный корпус. Стандартная схема устройства предполагает использование трех контакторов емкостью 30 пФ. Специалисты отмечают, что устройства выделяются своей проводимостью.

    Минимальная частота пускателей 35 Гц. Умеют работать в сети постоянного тока. Подключение модификаций через переходники. Для моторов мощностью 200 Вт такие устройства хорошо подходят. Фильтры часто устанавливаются с триодами. Их индекс чувствительности не более 300 мВ. Довольно часто встречаются проводные компараторы с системой защиты.Если рассматривать импортные модели, то в них есть интегральный преобразователь, который устанавливается с изоляторами. Текущая проводимость составляет 5 микрон. При сопротивлении 40 Ом модель способна стабильно выдерживать большие обороты.

    Модели для болгарки 600 Вт

    Для болгарок 600 Вт применяются пускатели с контактными симисторами, у которых перегрузка не превышает 10 А. Также стоит отметить, что существует множество устройств с пластинами. Они отличаются безопасностью и не боятся высоких температур.Минимальная частота для болгар на 600 Вт – 30 Гц. Сопротивление зависит от установленного триода. Если он линейного типа, то указанный выше параметр не превышает 50 Ом.

    Если говорить о дуплексных триодах, сопротивление на высоких оборотах может достигать 80 Ом. Очень редко на моделях встречаются стабилизаторы, работающие на компараторах. Чаще всего их монтируют прямо на модули. Некоторые модификации сделаны на проводных транзисторах. Их минимальная частота начинается с 5 Гц. Боятся перегрузки, но при напряжении способны выдерживать высокие обороты.

    Устройства для Bulgari 800 Вт

    Шлифовальные машины мощностью 800 Вт работают с низкочастотными стартерами. Часто используются симисторы на 15 А. Если говорить о схемах модели, стоит отметить, что в них используются расширительные транзисторы, у которых допустимая нагрузка по току начинается от 45 мкм. Конденсаторы используются с фильтрами и без них, а емкость элементов не более 3 пФ. Также стоит отметить, что стартеры различаются по чувствительности.

    Если рассматривать профессиональные болгарки, то для них подходят модификации на 400 мВ.В этом случае проводимость тока может быть низкой. Также есть устройства с регулируемыми транзисторами. Они быстро нагреваются, но не могут поддерживать высокую скорость болгарки, а их проводимость по току составляет около 4 мкм. Если говорить о других параметрах, то номинальное напряжение начинается от 230 В. Минимальная частота для моделей с широкополосными симисторами – 55 Гц.

    Пускатели для болгарок 1000 Вт

    Пускатели для этих болгарок выполнены на симисторах с перегрузкой 20 А.В штатную схему устройства входят триод, накладка стабилизатора и три транзистора. Выпрямительный блок чаще всего устанавливается на проводной основе. Конденсаторы можно использовать с фильтром или без него. Минимальная частота обычной модели – 30 Гц. Пускатели с сопротивлением 40 Ом способны выдерживать большие перегрузки. Однако могут возникнуть проблемы с низкооборотными болгарками.

    Как сделать пускатель с симистором ТС-122-25?

    Сделать плавный пуск болгарки своими руками с симистором ТС-122-25 довольно просто.В первую очередь рекомендуется подготовить контакторный резистор. Конденсаторы понадобятся однополюсного типа. Всего в стартере установлено три элемента. Емкость одиночного конденсатора не должна превышать 5 пФ. Для увеличения рабочей частоты на пластине припаивается контактор. Некоторые специалисты говорят, что с помощью фильтров можно увеличить проводимость.

    Используется выпрямительный блок с проводимостью 50 мкм. Он способен выдерживать большие перегрузки и обеспечивать высокую скорость.Далее для того, чтобы собрать на болгарке своими руками плавный пуск, устанавливается тиристор. По окончании работы модель подключается через переходник.

    Сборка модели с симистором VS1 серии

    Собрать плавный пуск болгарки на симисторе VS1 своими руками можно с помощью нескольких выпрямительных блоков. Конденсаторы для устройства подходят линейного типа емкостью 40 пФ. Начать сборку модификации стоит с пайки резисторов.Конденсаторы устанавливаются последовательно между изоляторами. Номинальное напряжение качественного стартера – 200 В.

    Далее, чтобы сделать плавный пуск болгарки своими руками, в начале схемы берется подготовленный симистор и припаивается. Его минимальная рабочая частота должна быть 30 Гц. В этом случае тестер должен показать значение 50 Ом. Если есть проблемы с перегревом конденсаторов, то следует использовать дипольные фильтры.


    Модель для болгар с регулятором КР1182ПМ1

    Для сборки с регулятором КР1182ПМ1 плавный пуск болгарки своими руками берется контактный тиристор и выпрямительный блок.Целесообразнее применять триод на двух фильтрах. Также стоит отметить, что для сборки стартера потребуется три конденсатора емкостью не менее 40 пФ.

    Чувствительность элементов должна быть 300 мВ. Специалисты говорят, что симистор можно установить за пластиной. Также нужно помнить, что пороговое напряжение не должно опускаться ниже 200 В. В противном случае модель не сможет работать на меньших оборотах болгарки.

    Случайные выходы из строя ручных электроинструментов – шлифовальных машин, электродрелей и лобзиков часто связаны с их большим пусковым током и значительными динамическими нагрузками на детали коробок передач, возникающими при резком запуске двигателя.
    Устройство плавного пуска коллекторного электродвигателя, описанное в, сложное по схеме, имеет несколько прецизионных резисторов и требует кропотливой настройки. Применив микросхему фазорегулятора КР1182ПМ1, удалось изготовить гораздо более простое устройство аналогичного назначения, не требующее настройки. Без доработки к нему можно подключить любой ручной электроинструмент, питающийся от однофазной сети 220 В, 50 Гц. Двигатель запускается и останавливается выключателем электроинструмента, а когда он выключен, устройство не потребляет ток и может оставаться подключенным к сети неограниченное время.

    Схема предлагаемого устройства представлена ​​на рисунке. Вилка XP1 вставляется в розетку, а вилка – в розетку XS1. Можно установить и подключить параллельно несколько розеток для инструментов, которые работают поочередно.
    Когда цепь двигателя электроинструмента замыкается собственным выключателем, напряжение подается на фазорегулятор DA1. Начинается зарядка конденсатора С2, напряжение на нем постепенно увеличивается. В результате задержка включения внутренних тиристоров регулятора, а вместе с ними и симистора VSI, в каждый последующий полупериод сетевого напряжения уменьшается, что приводит к плавному увеличению тока, протекающего через двигатель, и , как следствие, к увеличению его скорости. При указанном на схеме емкостном конденсаторе С2 разгон электродвигателя до максимальной скорости занимает 2 … 2,5 с, что практически не создает задержек в работе, но полностью исключает тепловые и динамические воздействия в механизме инструмента.
    После выключения двигателя конденсатор С2 разряжается через резистор R1. и через 2 … S секунд. все готово к перезагрузке. Заменив переменные постоянного резистора R1, можно плавно регулировать мощность, подаваемую на нагрузку.Он уменьшается с уменьшением сопротивления.
    Резистор R2 ограничивает ток управляющего электрода симистора, а конденсаторы С1 и С3 – элементы типовой схемы включения фазорегулятора DA1.
    Все резисторы и конденсаторы припаяны непосредственно к выводам микросхемы DA1. Вместе с ними он помещен в алюминиевый корпус от стартера люминесцентной лампы и покрыт эпоксидным компаундом. Снаружи убраны только два провода, подключенные к контактам симистора. Перед заливкой в ​​нижней части корпуса просверливается отверстие, в которое продевается винт МЗ. Этим винтом блок фиксируется на радиаторе симистора VS1 площадью 100 см. Такая конструкция зарекомендовала себя достаточно надежно при работе в условиях повышенной влажности и запыленности.
    Устройство не требует никаких Симистор может использоваться любого класса с напряжением не менее 4 (то есть с максимальным рабочим напряжением не менее 400 В) и с максимальным током 25 50 А. Благодаря плавному пуску двигателя , пусковой ток не превышает номинальный.Приклад нужен только в случае заклинивания инструмента.
    Устройство испытано с электроинструментом мощностью до 2,2 нкВт. Поскольку регулятор DA1 обеспечивает протекание тока в цепи управляющего электрода симистора VS1 в течение всего активного полупериода, ограничения на минимальную мощность нагрузки отсутствуют. К изготовленному устройству автор подключил даже электробритву «Харьков».

    К. Мороз, г. Надым, ЯНАО

    ЛИТЕРАТУРА
    1. Бирюков С. Автоматический плавный пуск коллекторных электродвигателей – Радио 1997, N * 8. п. 40 42
    2. Немич А. Микросхема КР1182ПМ1 – регулировка мощности фаз – Радио 1999, N »7, с. 44-46.

    Дешевая шлифовальная машина достаточно проста в модернизации, чтобы значительно увеличить срок ее службы, чтобы она не заклинивала редуктор и не сдувала провода якоря обмотки. Обычно эти проблемы свойственны резкому запуску недорогой болгарки.

    Вся модернизация заключается только в сборке простой схемы во внешней коробке.

    Схема прототипа на рисунке ниже использовалась для регулировки нагрева ламп, то есть для работы с чисто резистивной нагрузкой.


    В основе конструкции лежит микросхема К1182ПМ1Р. Это узкоспециализированное и, как сегодня не звучит странно, отечественное производство. При необходимости время пуска можно увеличить, поставив большую емкость конденсатора С3. Пока этот конденсатор заряжается, электродвигатель постепенно увеличивает скорость до максимальной. Для нашей схемы оптимально подобраен резистор 68 кОм. Если вы хотите сделать регулятор мощности, то нужно заменить сопротивление R1 переменным. Сопротивление 100 кОм и более.

  • Если добавить в силовую часть схемы VS1 типа TC-122-25, можно без проблем запустить практически любую кофемолку, мощностью от 600 до 2700 Вт. Для подключения электроинструментов мощностью до 1500 Вт будет достаточно симисторов BT139, BT140. Симистор в этой цепи разблокирован не полностью, он отключает примерно 15В сетевого напряжения, но это падение не влияет на работу электроинструмента. Но при сильном нагреве последнего скорость подключенного устройства существенно падает.Поэтому рекомендуется установка симистора на радиатор.

    В качестве отличного изоляционного материала подойдет обычная распределительная коробка. К нему прикручивается розетка и подключается кабель с вилкой, что делает эту конструкцию очень похожей на самодельный удлинитель.

    При желании можно составить чуть более сложную схему плавного пуска. Это типично для модуля XS – 12. Устанавливается в электроинструмент заводского производства многих фирм.


    Если вы хотите регулировать скорость подключенного электродвигателя, то конструкция немного усложняется: потому что подстроечный резистор установлен на 100 кОм, а регулирующее сопротивление на 50 кОм.

    В целях экономии можно укомплектовать обычную болгарку регулятором скорости. Такой регулятор для шлифовки корпусов различной электронной техники – незаменимый инструмент в арсенале радиолюбителя.

  • В силу конструктивных особенностей пуск угловой шлифовальной машины связан с высокими динамическими нагрузками.За счет массы рабочего диска в начале вращения на ось редуктора действуют силы инерции. Это влечет за собой некоторые отрицательные моменты:

    1. При резком старте нагрузки на ось создают инерционный рывок, который при большом диаметре и массе диска может вывести электроинструмент из рук;
    2. ВАЖНО! При запуске болгарки всегда держите инструмент обеими руками и будьте готовы держать его. Иначе можно пораниться. Это предупреждение особенно актуально для тяжелых алмазных или стальных дисков.

    3. При резкой подаче рабочего напряжения на двигатель возникает перегрузка по току, которая проходит после набора номинальных оборотов;
    4. В результате изнашиваются щетки и перегреваются обе обмотки двигателя. При постоянном включении и выключении электроинструмента перегрев может оплавить изоляцию обмоток и привести к короткому замыканию с последующим дорогостоящим ремонтом.

    5. Большой крутящий момент при резком наборе оборотов приводит к преждевременному износу шестерен редуктора угловых шлифовальных машин;
    6. В некоторых случаях возможно обломок зубьев и заклинивание коробки передач.

    7. Перегрузка, которую воспринимает рабочий диск, может вывести его из строя при запуске двигателя.
    8. Следовательно, наличие защитной крышки обязательно.

    ВАЖНО! При запуске болгарки открытый сектор кожуха должен быть направлен в сторону от оператора.

    Чтобы лучше понять механику работы, рассмотрим устройство болгарки на чертеже. Хорошо видны все элементы, испытывающие перегрузку при резком запуске.

    Схема расположения рабочих органов и систем управления в болгарке

    Чтобы уменьшить вредное воздействие резкого пуска, производители выпускают болгарки с регулируемыми оборотами и плавным пуском.

    Регулировка оборотов на рукоятке инструмента

    Но таким устройством комплектуются только модели средней и высокой ценовой категории. Многие домашние мастера приобретают угловые шлифовальные машины без регулятора и снижают пусковую скорость.Особенно это касается мощных копий с диаметром режущего диска более 200 мм. Мало того, что такую ​​болгарку тяжело держать в руках во время запуска, износ механики и электрической части происходит намного быстрее.
    Выход один – наладить плавный пуск болгарки самостоятельно. Есть уже готовые заводские устройства с регулировкой оборотов и замедлением запуска двигателя при запуске.

    Готовое устройство для настройки плавного пуска

    Такие блоки устанавливаются внутри корпуса, при наличии свободного места.Однако большинство пользователей УШМ предпочитают составлять схему плавного пуска болгарки самостоятельно, и подключать ее к разрыву кабеля питания.

    Как сделать схему плавного пуска угловой шлифовальной машины своими руками

    Популярная схема реализована на базе микросхемы управления фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство просто монтируется, не требует дополнительной настройки после сборки, а значит, изготовить его сможет мастер без профильного образования, достаточно уметь держать в руках паяльник.

    Электрическая цепь регулировки плавного пуска для шлифовальных машин

    Предлагаемый агрегат может быть подключен к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельного снятия кнопки включения не требуется, доработанный электроинструмент включается штатным ключом. Схема может быть установлена ​​как внутри корпуса болгарки, так и в разрыв кабеля питания в отдельном корпусе.

    Наиболее практичным является подключение устройства плавного пуска к розетке, от которой запитан электроинструмент.На вход (разъем XP1) запитано 220 вольт. К выходу (разъём XS1) подключается розетка одноразового использования, которая вставляется в угловую шлифовальную машину.

    При замкнутой кнопке пуска болгарки напряжение на микросхему DA1 подается через общую цепь питания. На контрольном конденсаторе происходит плавное повышение напряжения. По мере заряда достигает рабочего значения. Благодаря этому тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора.Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

    Посмотрите видео, где подробно объясняется, как сделать и по какой схеме применять

    В каждом полупериоде переменного напряжения задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент постепенно увеличивается. Этот эффект определяет плавный запуск двигателя болгарки. Следовательно, обороты диска постепенно увеличиваются, и вал редуктора не испытывает инерционных ударов.

    Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Значение 47 микрофарад обеспечивает плавный старт в течение 2 секунд. При такой задержке не возникает особого дискомфорта при начале работы с инструментом, и при этом сам электроинструмент не подвергается чрезмерным нагрузкам от резкого пуска.

    После выключения угловой шлифовальной машины конденсатор С2 разряжается резистором R1. При номинальном значении 68 кОм время разряда составляет 3 секунды.После этого устройство плавного пуска готово к новому циклу запуска кофемолки.
    С небольшой доработкой схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменен на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, изменяя его обороты.

    Таким образом, в одном случае можно выполнить регулировку оборотов двигателя и устройство плавного пуска электроинструмента.

    Остальные детали схемы работают следующим образом:

    • Резистор R2 регулирует величину тока, протекающего через управляющий вход симистора VS1;
    • Конденсаторы C1 и C2 являются компонентами управляющей микросхемы KR118PM1, используемой в типовой электрической схеме.

    Для простоты и компактности монтажа резисторы и конденсаторы припаяны непосредственно к ножкам микросхемы.

    Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

    Благодаря плавному запуску шлифовального станка, ток не превышает номинального рабочего значения для выбранного электроинструмента.В экстренных случаях, например, заклинивание диска LBD – требуется запас по току. Поэтому номинал в амперах следует увеличить вдвое.

    Номиналы радиодеталей предложенной электрической схемы проверены на угловой шлифовальной машине мощностью 2 кВт. Запас мощности до 5 кВт, это связано с особенностью микросхемы КР118ПМ1.
    Схема рабочая, неоднократно выполнялась домашними мастерами.

    Выключатель плавного пуска по лучшей цене – Отличные предложения по переключателю плавного пуска от мировых продавцов переключателей плавного пуска

    Отличные новости !!! Вы находитесь в нужном месте для переключателя плавного пуска. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний переключатель плавного пуска в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть переключатель плавного пуска на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в переключателе плавного пуска и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести переключатель плавного пуска по самой выгодной цене.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

    Завод по производству шаровых мельниц

    Minerals в Малайзии

    1988 Год основания 1988

    69+ Патенты и сертификаты

    400+ Количество сотрудников

    13350+ Обслуживаем клиентов

    Звездные продукты

    Системы дробления и грохочения

    продуманно продуманы до мельчайших деталей, и весь процесс всегда находится в руднике.

    Онлайн чат

    Полные квалификационные аттестаты

    C&M Mining Machinery – частная китайская компания, занимающаяся проектированием, производством и поставкой мобильных решений для дробления и грохочения по всему миру для строительной, горнодобывающей, карьерной и перерабатывающей промышленности.

    Передовые производственные технологии и оборудование

    C&M Mining Machinery владеет более чем 50 запатентованным оборудованием собственной разработки, обеспечивающим оцифровку заготовок, автоматизацию сварки и сборочного формования, а также строгий контроль качества продукции на протяжении всего процесса.

    Котельная по индивидуальному заказу

    C&M Mining Machinery имеет сильную команду разработчиков котлов и построила полную систему исследований и разработок.

    Комплексное и профессиональное послепродажное обслуживание

    C&M Mining Machinery имеет профессиональные группы послепродажного обслуживания, которые предоставляют техническое руководство для всего процесса установки и бесплатное обучение для эксплуатационного и обслуживающего персонала..

    Добро пожаловать в компанию

    C&M Mining Machinery – высокотехнологичная инженерная группа. Мы специализируемся на исследованиях, разработке и производстве оборудования для промышленного дробления, измельчения порошков, минерального сырья и других сопутствующих устройств.

    Узнать больше

    [randpic] Отчет по угольной отрасли России | Уголь | Уголь… (торгующийся как ISI Emerging Markets).. рост затрат на добычу и транспортировку угля. Основные показатели добычи угля после обвала

    тонн Читать дальше 

    [randpic] RLB3000 Станция смешивания битума на Филиппинском заводе по производству битума цена в Малави. Продажа битумосмесительного завода стоимость асфальтобетонного завода на филиппинах. цена, асфальтосмесительный завод, замес асфальт

    Читать дальше 

    [рандпик] воздействия карьеров гранита на окружающую средуВлияние добычи мрамора на окружающую среду. воздействие на окружающую среду гранитных карьеров и дробилок … Влияние карьеров на окружающую среду…

    Читать дальше 

    [randpic] генераторы камнедробилки – mvorouteplanner.nl генераторы камнедробилки Модификации генераторов для камнедробильных установок Заказчик запросил модификации дизельного генератора Cummins мощностью 750 кВт по p

    Читать дальше  Цепной шлифовальный станок

    ameircan crusher news

    Цепь измельчения

    – обзор ScienceDirect Topics

    7.5.2 Работа схемы. Цепи измельчения подаются с контролируемой скоростью из штабеля или бункеров, в которых находится продукт дробильной установки. Может быть несколько параллельных контуров измельчения, каждый из которых забирает определенную долю корма. Примером может служить завод Cu / Mo в Хайленд-Вэлли с пятью параллельными линиями измельчения (Глава 12). Цепи увеличения параллельных мельниц

    6 Лучшая мясорубка для костей 2020: Мясорубка для костной муки

    日期: 07 августа 2020 г.

    Топ 15 лучших мясорубок за деньги (обзоры 2020 г.)

    11 октября 2020 г. Использование мяса Мясорубка довольно проста: вы собираете детали, кладете мясо в воронку или поддон, вручную поворачиваете рычаг или включаете электрическую мясорубку, чтобы измельчить его.Вы прижимаете мясо вниз

    контур измельчения, контур измельчения Поставщики и …

    1315 продуктов контура измельчения предлагаются для продажи поставщиками на Alibaba, из которых pcba составляет 1%, остальные pcb pcba составляет 1%. Для схемы плавного пуска

    для угловой шлифовальной машины доступно большое количество вариантов контура шлифования – любой, кто сделал бы такой …

    6 сентября 2013 г. У меня есть старинная угловая шлифовальная машина, у которой нет плавного пуска – в результате фиксатор надвигается, и это правильный PITA.Зная, что современные кофемолки имеют встроенные устройства плавного пуска, можно ли установить схему плавного пуска на старую кофемолку? Шлифовальный станок

    Новичок Вопрос: Могу ли я отремонтировать этот солнечный луч с подогревом? 3 января 2020 г. Новичок в ваттах и ​​температуре триммера / подстроечного резистора для лазерного драйвера 22 февраля 2016 г. Разработка имитатора схемы с нуля 12 февраля 2007 г. Panasonic Camcorder PV-L691D Как открыть? 03, 2005 查看 更多 结果

    5 лучших угловых шлифовальных машин для бетона 2020 (обзоры за октябрь)

    14 октября 2020 Эта угловая шлифовальная машина 4,5 дюйма от Hitachi оснащена двигателем с высоким крутящим моментом, который позволяет ей выполнять все виды работ по резке и шлифованию включая резку бетона.Его встроенная схема защиты от перегрузки по току обеспечивает отключение питания аккумулятора в случае возникновения ситуации перегрузки, и это снижает вероятность необратимого повреждения …

    Топ-15 лучших мясорубок за деньги (обзоры 2020 г.)

    22 октября, 2020 После того, как вы определили, что новая электрическая мясорубка может удовлетворить ваши потребности, помните: чем выше производительность мясорубки, тем больше мяса вы можете перемолоть в минуту. Мясорубка мощностью около 500 Вт может измельчить около 1 кг мяса за минуту, мясорубка мощностью около 1000 Вт – около 1 кг. 5 кг мяса в минуту, в то время как машина 1200 …

    Schlappi Engineering Угловая шлифовальная машина … – Perfect Circuit

    Угловая шлифовальная машина Schlappi Engineering представляет собой квадратурный синусоидальный генератор со встроенным фильтром и формирователем волны. Он имеет специальную секцию Spin, в которой находится четырехканальный синусоидальный генератор. Соседняя секция измельчения оценивает каждую фазу относительно входного сигнала перед удалением результирующего приращения из входного сигнала.

    14 Лучшие настольные шлифовальные машины Dewalt 8 дюймов против Jet обзоры (2020)

    24 апреля 2019 Настольный шлифовальный станок Craftsman 8 дюймов имеет регулятор скорости, который изменяет скорость вращения круга от 2000 до 3450 об / мин, что делает его подходящим практически для любого шлифования, заточка или задача полировки.Он оснащен рабочим фонарем с гибким кронштейном, поэтому вы можете работать даже в условиях низкой освещенности.

    контур измельчения, контур измельчения Поставщики и .

    ..

    1 315 продуктов для контуров измельчения предлагаются для продажи поставщиками на Alibaba, из которых pcba составляет 1%, остальные pcb pcba составляет 1%. Широкий выбор контуров измельчения

    Шлифовальные станки – MASS GmbH – pcb in Process

    Линейные направляющие и регулируемое давление измельчения обеспечивают превосходные результаты измельчения.Это сводит к минимуму риск протирания медной фольги. Шлифовальную головку можно опустить к печатной плате с точностью настройки 0,22 мкм. Шлифовальная головка перемещается вручную по печатной схеме.

    Простые схемы измельчения. Схемы

    . Чтобы начать обсуждение схем измельчения, я хотел бы начать с демонстрации вам простой схемы схем некоторых образцов схем, но прежде, чем я это сделаю, нужно кое-что сделать. это я должен объяснить, чтобы схемы имели смысл.Когда руда помещается в первую часть оборудования для измельчения, к ней добавляется вода для образования суспензии. Эта добавка воды очень важна, она делает все остальное . ..

    Вернуться к измельчению – Обзоры лучших мясорубок

    LEM # 12 включает в себя две измельчающие пластины плюс пластину для набивки, три размера колбасных шприцов и особенности встроенный автоматический выключатель. Пятилетняя гарантия и пожизненная поддержка клиентов означают, что даже если у вас возникнет проблема или вам просто понадобится помощь, всегда найдется кто-нибудь, кто поможет вам.

    Топ 5 лучших мясорубок для всех видов костей (обновлено)

    Мощность измельчения мясорубки составляет 11 фунтов за один час. Не только это, но также есть соответствующий автоматический выключатель для обеспечения безопасности кофемолки. Есть

    цепь плавного пуска для угловой шлифовальной машины – кто угодно сделал …

    06 сентября 2013 У меня есть старинная угловая шлифовальная машина, у которой нет плавного пуска – в результате фиксатор садится, и это правильный PITA . Зная, что современные кофемолки имеют встроенные устройства плавного пуска, можно ли установить схему плавного пуска на старую кофемолку? Шлифовальный станок однофазный 240 В переменного тока и мощностью около 2 кВт. Я отправил Makita электронное письмо, но ничего не слышал …

    Гидравлический контур для шлифовального станка

    Гидравлический контур для шлифовального станка. Джиг-шлифовальный станок – Википедия, бесплатная энциклопедия. Кондукторно-шлифовальный станок – это станок, используемый для шлифования сложных форм и отверстий, где гидравлический контур и подача охлаждающей жидкости к работе и самой машине. Подробнее Отправить запрос

    Топ-15 лучших мясорубок по отзывам 2020 (рекомендуется)

    2 ноября, 2020 Мельница поставляется с тремя измельчающими пластинами из нержавеющей стали для мелкого, среднего и крупного фарша; три переходника для колбас, руководство по установке и разборке; и один пластиковый толкатель для еды.Есть автоматический выключатель и кнопка аварийного отключения для предотвращения выгорания двигателя в случае скачка напряжения.

    Мельница (измельчение) – Википедия

    Мельница – это устройство, которое дробит твердые материалы на более мелкие части путем измельчения, дробления или резки. Такое измельчение является важной единичной операцией во многих процессах. Существует много различных типов мельниц и много типов материалов, обрабатываемых в них. Исторически мельницы приводились в движение вручную (например, с помощью рукоятки), рабочее животное (например,г., конная мельница), ветер или вода ().

    Лучшая мясорубка 2020 – Цена – Подробный обзор …

    01 ноя, 2020 Мясорубка поставляется с постоянно смазываемым двигателем с воздушным охлаждением, что делает ее очень тихой при измельчении мяса. Он также имеет встроенный автоматический выключатель и защиту лотка для дополнительной безопасности, а также переключатель обратного хода. Пластина и шлифовальный нож изготовлены из

    5 лучших угловых шлифовальных машин для бетона 2020 (октябрьские обзоры)

    14 октября 2020 г. Это 4.5-дюймовая угловая шлифовальная машина Hitachi оснащена двигателем с высоким крутящим моментом, который позволяет ей выполнять все виды работ по резке и шлифованию, включая резку бетона. Его встроенная схема защиты от перегрузки по току

    Top 15 Best Meat Grinder Reviews 2020 (Рекомендуется)

    2 ноября, 2020 Мельница поставляется с тремя шлифовальными пластинами из нержавеющей стали для мелкого, среднего и крупного фарша; три переходника для колбас, руководство по установке и разборке; и один пластиковый толкатель для еды. Существует схема

    Топ-10 лучших мясорубок на рынке 2020 Обзоры

    Он может измельчать до 360 фунтов мяса в час (на высокой скорости) и имеет опцию обратной скорости на случай обнаружения каких-либо примесей , и вам нужно восстановить его вручную.С автоматическим выключателем

    Назад к измельчению – Обзоры лучших мясорубок

    LEM № 12 включает в себя две измельчающие пластины плюс сальниковую пластину, три размера колбасных фарш и встроенный автоматический выключатель. Пятилетняя гарантия и пожизненная поддержка клиентов означают, что

    Top 5 лучших мясорубок для всех видов костей (обновлено)

    Мощность измельчения мясорубки составляет 11 фунтов за один час. Не только это, но также есть соответствующий автоматический выключатель для обеспечения безопасности кофемолки.Не будет проблем с короткими замыканиями и

    Complete Grinder ESAM Units [7313216831] для DeLonghi …

    Требуется демонтаж шлифовального узла. Чтобы снять кофемолку, найдите все крепящие ее винты и снимите их. Вам также необходимо будет отсоединить 2 провода от печатной платы, которые соединены зажимами соединительных муфт. При этом вам придется разрезать две ленты для галстука. Шлифовальный станок

    Печатная плата 120 В для конических шлифовальных машин

    Печатная плата 110 В и разъем.для Encore, Virtuoso, Preciso, Baratza Maestro, Baratza Maestro Plus и Baratza Starbucks Barista. Печатная плата 120 В для конических шлифовальных машин

    Гидравлический контур

    для шлифовального станка

    Гидравлический контур

    для шлифовального станка. Джиг-шлифовальный станок – Википедия, бесплатная энциклопедия. Координатно-шлифовальный станок – это станок, используемый для шлифования сложных форм и отверстий, где гидравлический контур и снабжение.

    Мельница (измельчение) – Википедия

    Мельница – это устройство, которое дробит твердые материалы на более мелкие части путем измельчения, дробления или резки.Такое измельчение является важной единичной операцией во многих процессах. Существует много различных типов мельниц.

    Кофемолка Grindmaster Устранение неисправностей Детали Town

    Сработала цепь – сбросьте автоматический выключатель, нажав кнопку сброса. Вы должны услышать щелкающий звук, подтверждающий, что проблема решена. Сумка или корзина не в нужном положении – на некоторых моделях убедитесь, что пакет правильно размещен под носиком. Если кофемолка

    входит в десятку лучших коммерческих мясорубок 2020 Honest Grinders

    и обеспечит бесшумное плавное измельчение.Эта кофемолка содержит асинхронный двигатель мощностью 1 ½ л.с. (550 Вт). Позволяет измельчать 1080 фунтов в минуту. Для безопасного шлифования в шлифовальной машине установлен автоматический выключатель. Так что приправьте свой помол. Мясорубка Kitchener

    Топ 5 обзоров мясорубок и костей в 2020 г. + Советы и хитрости

    Электрическая мясорубка Kitchener № 8 мощностью 0,5 л.с. – это доступная мощная мясорубка, способная удовлетворить большинство технологических нужд. Эта мясорубка предназначена для обработки самого жесткого мяса.Мощный двигатель 0,5 л.с. позволяет измельчителю обрабатывать мелкие мягкие кости. Вы можете использовать кофемолку для измельчения

    Top 5 Лучшая мясорубка для домашнего использования Обзор 2020

    Эта мясорубка измельчает от 180 до 240 фунтов мяса в час. Это также зависит от размера используемой шлифовальной пластины, типа измельчаемого мяса и консистенции измельчаемого мяса. Характеристики продукта: Пиковая выходная мощность 2000 Вт с 3-мя скоростями (высокая, низкая, обратная) Схема безопасности

    [Top 7] Лучшие мясорубки для костей 2020 – [Обновлено]

    10 ноября, 2020 Характеристики KITCHENER (High HP) Электрическая мясорубка коммерческого класса: она может измельчать 720 фунтов в час. У него сверхмощный мотор мощностью 0,75 л.с. Болгарка с контуром

    Угловая шлифовальная машина Makita GA9020S для бизнеса, офиса и промышленности 230 мм, 240 В, 9 дюймов

    Угловая шлифовальная машина Makita GA9020S для бизнеса, офиса и промышленности, 230 мм, 240 В, 9 дюймов
    1. Home
    2. Бизнес, офис и промышленность
    3. Электроинструменты
    4. Шлифовальные машины
    5. Угловая шлифовальная машина Makita GA9020S, 230 мм, 240 В, с плавным пуском, 9 дюймов

    , 230 мм, 240 В, Makita GA9020S, угловая шлифовальная машина, с плавным пуском, 9 дюймов, начальная угловая шлифовальная машина GA9020S, с плавным пуском, 9 дюймов, GA9020S 230 мм 240 В Makita, Makita GA9020S Угловая шлифовальная машина 9 дюймов / 230 мм в комплекте с устройством плавного пуска, гаечным ключом, боковой ручкой и защитным кожухом колеса. Это поможет ускорить весь процесс, Toolstop организует подъем товаров, БЕСПЛАТНАЯ доставка свыше 15 100 долларов США % Гарантия удовлетворения Дешевая цена с лучшим качеством, легкий возврат.Угловая шлифовальная машина Makita GA9020S, 9 дюймов, 230 мм, 240 В, с мягким пуском.


    230ммы 24 Makita GA9020S Угловая шлифмашина с плавной Start 9in

    Makita GA9020S Angle Grinder с Soft Start 9in / 230мм 24 88381068154. Makita GA9020S 9″ / 230mm угловой шлифовальной машины в комплекте с плавным пуском, контргайка ключом, боковой ручкой и колесом охраной. Это поможет ускорить весь процесс. Toolstop организует доставку товара .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : Тип: : Угловая шлифовальная машина с плавным пуском, 9 дюймов / 230 мм, 240 В , Сетевой / беспроводной: : Сетевой MPN: : Makita , Бренд: : GA9020S / 2 : EAN: : 0088381068154 ,




    230 мм 240 В Makita GA9020S Угловая шлифовальная машина с плавным пуском 9 дюймов


    Угловая шлифовальная машина Makita GA9020S, 230 мм, 240 В, 9 дюймов, 9 дюймов товаров, БЕСПЛАТНАЯ доставка на сумму более 15 долларов. 100% гарантия качества Дешевая цена с лучшим качеством, легкий возврат.

    Плавный запуск электроинструмента своими руками. Схема плавного пуска электродвигателя болгарки своими руками


    Люди, часто использующие электроинструмент, иногда сталкиваются со следующей проблемой: двигатель, будь то шлифовальный станок, циркулярная пила, строгальный станок или другое оборудование, запускается очень резко. Такой резкий запуск чреват массой неприятностей: во-первых, имеется большой пусковой ток, который не лучшим образом сказывается на проводке, во-вторых, резкий запуск двигателя быстро изнашивает механические части инструмента. , в-третьих, снижается удобство использования, при запуске болгарки приходится крепко держаться, она просто стремится вырваться из рук.В дорогих моделях уже встроена система плавного пуска, которая легко справляется со всеми этими неприятностями. Но что, если этой системы не существует? Выход есть – собрать схему плавного пуска самостоятельно. Кроме того, его можно будет использовать с лампами накаливания, ведь чаще всего они перегорают именно в момент включения. Плавный запуск значительно снизит способность лампочки быстро перегореть.

    Схема

    В Интернете часто встречается схема плавного пуска, построенная на довольно редкой отечественной микросхеме К1182ПМ1Р, которую сейчас не всегда легко достать.Поэтому предлагаю для сборки не менее эффективную схему, ключевым звеном которой является имеющаяся микросхема TL072; вместо него еще можно поставить LM358. Время, в течение которого двигатель набирает полную скорость, задается конденсатором C1. Чем больше его емкость, тем больше времени потребуется на разгон, оптимальный вариант – 2,2 мкФ. Конденсаторы C1 и C2 должны быть рассчитаны минимум на 50 вольт. Конденсатор С5 не менее 400 вольт. Резистор R11 будет рассеивать приличное количество тепла, поэтому он должен быть не менее 1 Вт.В схеме можно использовать любые маломощные транзисторы, Т1, Т2, Т4 имеют структуру n-p-n, можно использовать BC457 или отечественный КТ3102, T4 имеет p-n-p структуру, на его месте подойдет BC557 или КТ3107. Т5 – любой полуистор, подходящий по мощности и напряжению, например БТА12 или ТС-122.

    Выполнение плавного пуска

    Схема собрана на печатной плате размером 45 х 35 мм, плата разложена максимально компактно, чтобы ее можно было встроить в корпус инструмента, требующего плавного пуска.Провода питания лучше припаять прямо к плате, но если мощность нагрузки небольшая, то можно установить клеммники, как это сделал я. Плата изготовлена ​​методом ЛУТ, фото процесса представлены ниже.
    Скачать плату:

    (Скачиваний: 1139)


    Перед пайкой деталей желательно залудить дорожки, чтобы их проводимость улучшилась. Микросхему можно установить в розетку, после чего без проблем вынуть ее из платы.Сначала припаиваются резисторы, диоды, малогабаритные конденсаторы, а уж потом уже самые большие комплектующие. После завершения сборки платы в обязательном порядке необходимо проверить ее правильность установки, прозвонить дорожки, смыть оставшийся флюс.

    Первый запуск и тесты

    После того, как плата будет полностью готова, вы можете проверить ее на работоспособность. В первую очередь нужно найти лампочку малой мощности на 5-10 Вт и через нее подключить к сети 220 вольт. Те. плата и лампа подключаются к сети последовательно, а выход OUT остается неподключенным.Если на плате ничего не перегорело, а лампочка не загорелась, можно подключить схему напрямую в сеть. Такую же маломощную лампочку можно подключить к выходу OUT для тестирования. При подключении он должен плавно набирать яркость на максимум. Если схема исправна, можно подключать более мощные электроприборы. При длительной эксплуатации семиэтажка может немного нагреться – в этом нет ничего страшного. Если есть свободное место, его не помешает установить на радиатор.
    Во время работы на плате присутствует опасное сетевое напряжение, поэтому необходимо принять меры предосторожности. Ни при каких обстоятельствах нельзя прикасаться к частям платы, когда она подключена к сети. Перед включением убедитесь, что плата надежно закреплена и на нее не могут попасть металлические предметы, которые могут привести к короткому замыканию. Для надежности рекомендуется залить доску лаком или эпоксидной смолой, тогда ей не будет бояться даже влага. Удачной сборки!

    Плавный запуск асинхронного двигателя всегда является сложной задачей, поскольку для запуска асинхронного двигателя требуется большой ток и большой крутящий момент, что может привести к сгоранию обмотки электродвигателя.Инженеры постоянно предлагают и внедряют интересные технические решения для преодоления этой проблемы, например, с использованием схемы переключения, автотрансформатора и т.д.

    В настоящее время такие методы используются в различных промышленных установках для бесперебойной работы электродвигателей.

    Принцип работы асинхронного электродвигателя известен из физики, вся суть которого заключается в использовании разности частот вращения магнитных полей статора и ротора.Магнитное поле ротора, пытаясь догнать магнитное поле статора, способствует возбуждению большого пускового тока. Двигатель работает на полной скорости, и значение крутящего момента также увеличивается вслед за током. В результате обмотка агрегата может выйти из строя из-за перегрева.

    Таким образом, возникает необходимость в установке устройства плавного пуска. Устройства плавного пуска для трехфазных асинхронных двигателей защищают агрегаты от начального высокого тока и крутящего момента, возникающих из-за эффекта скольжения во время работы асинхронного двигателя.

    Преимущества использования схемы с устройством плавного пуска (УПП):

    1. снижение пускового тока;
    2. снижение затрат на электроэнергию;
    3. повышенной эффективности;
    4. относительно невысокая стоимость;
    5. достигает максимальной скорости, не влияя на агрегат.

    Как плавно завести двигатель?

    Существует пять основных методов плавного пуска.

    • Высокий крутящий момент может быть создан путем добавления внешнего сопротивления к цепи ротора, как показано.

    • Включив в схему автоматический трансформатор, можно поддерживать пусковой ток и крутящий момент за счет снижения начального напряжения. См. Картинку ниже.

    • Прямой пуск – самый простой и дешевый способ, поскольку асинхронный двигатель подключается непосредственно к источнику питания.
    • Соединения по особой конфигурации обмоток – метод применим для двигателей, предназначенных для работы в нормальных условиях.

    • Использование SCP является наиболее продвинутым из всех перечисленных методов. Здесь полупроводниковые устройства, такие как тиристоры или тиристоры, которые регулируют скорость асинхронного двигателя, успешно заменяют механические компоненты.

    Регулятор оборотов коллекторного двигателя

    Большинство схем бытовых приборов и электроинструментов создано на базе коллекторного электродвигателя 220 В. Такой спрос объясняется его универсальностью.Блоки могут питаться от постоянного или переменного напряжения. Преимущество схемы связано с обеспечением эффективного пускового момента.

    Чтобы добиться более плавного пуска и иметь возможность регулировать скорость, используются регуляторы скорости.

    Пуск электродвигателя своими руками можно произвести, например, таким способом.

    С недавнего времени использование асинхронного двигателя стало очень распространенным благодаря его простоте, надежности и невысокой цене. Это стало причиной его широкого использования в промышленности.Чтобы улучшить его характеристики и продлить срок его службы, существует большое количество различных устройств, способных регулировать, запускать или защищать двигатель. Об одном из них я расскажу в этой статье.

    Это устройство представляет собой устройство плавного пуска для электродвигателя (сокращенно устройство плавного пуска), иначе называемое устройством плавного пуска, несмотря на то, что это имя может использоваться с любым устройством, способным обеспечить плавный пуск двигателя.

    Устройство плавного пуска асинхронных двигателей современного типа заменяет все предыдущие методы, такие как пуск методом «переключение звезда-треугольник» или пуск с помощью реостата.Необходимо учитывать, что этот метод стоит недешево, поэтому его использование должно быть оправдано. Само собой разумеется, что стоимость устройства сильно зависит от необходимой мощности, пусковой функциональности и защитных свойств и составляет от 2 до 10 тысяч рублей, а иногда и больше.

    Принцип действия

    Во время пуска двигателя появляется значительный пусковой момент (из-за необходимости преодоления момента нагрузки на валу).

    Для создания этого момента двигатели забирают из сети большое количество энергии, что является одной из проблем запуска – падение напряжения.

    Этот фактор может плохо сказаться на других потребителях энергии в этой сети. Еще один неприятный фактор – возможность повреждения механических частей привода из-за резкого стартового рывка.

    Значительные пусковые токи создают еще одну проблему при запуске. Такие токи, протекая через обмотки двигателя, выделяют много тепла, создавая риск повреждения изоляции обмотки и выхода двигателя из строя в результате замыкания цепи.

    Для избавления от всех подобных проявлений негативного характера при запуске двигателя применяется устройство плавного пуска, позволяющее снизить пусковые токи, в результате чего падение напряжения и, как следствие, нагрев обмотки значительно уменьшены.

    За счет уменьшения пусковых токов мы уменьшаем пусковой момент, в результате чего происходит смягчение толчков при пуске и, как следствие, сохранение механических частей привода. Очень весомым плюсом устройства плавного пуска следует считать то, что при трогании нет рывков, а ускорение происходит плавно.

    По внешнему виду такое устройство представляет собой прямоугольный модуль средних размеров, имеющий контакты, к которым подключаются электродвигатель и цепи управления. Некоторые из этих устройств имеют ЖК-экран, индикаторы и кнопки, которые позволяют устанавливать различные режимы запуска, снимать показания, ограничивать ток и т. Д. Кроме того, устройства оснащены сетевым разъемом, с помощью которого они осуществляют его программирование и данные. обмен.

    Хотя эти устройства называются устройствами плавного пуска электродвигателя, они позволяют им выполнять не только запуск, но и остановку двигателя. Кроме того, они обладают всеми видами защитных функций, такими как, например, защита от короткого замыкания, тепловая защита, контроль обрыва фазы, пусковых токов и изменений напряжения питания.Кроме того, в устройствах есть память, в которой фиксируются возникающие ошибки. Таким образом, используя сетевой разъем, вы можете читать и расшифровывать их.

    Реализация плавного пуска двигателей с помощью этих устройств происходит за счет медленного повышения напряжения (при плавном ускорении двигателя) и уменьшения пусковых токов. Параметры, которые подлежат настройке в этом случае, – это, как правило, первичное напряжение, время разгона и время остановки. Слишком маленькое первичное напряжение нецелесообразно, потому что в то же время значительно снижается пусковой крутящий момент, по этой причине он установлен в пределах 0.3-0,6 от номинала.
    Вначале напряжение быстро повышается до предварительно установленного начального напряжения, после чего в течение установленного времени разгона оно медленно увеличивается до номинального значения. Двигатель в это время плавно, но быстро разгоняется до необходимой скорости.

    Сейчас такие устройства выпускают многие предприятия (в основном зарубежные). У них много функций, и их можно программировать. Однако при всем этом у них есть один большой недостаток – довольно высокая стоимость. Но есть возможность создать такое устройство своими руками, тогда оно будет стоить существенно дешевле.

    Устройство плавного пуска электродвигателя своими руками

    Приведу одну из возможных схем такого устройства. Основой для построения такого устройства может быть стабилизатор мощности фазного типа, выполненный в виде микросхемы КР1182ПМ1. В данной схеме их три (каждая фаза своя). Схема представлена ​​на рисунке ниже.

    Эта схема предназначена для работы с двигателем 380 В * 50 Гц. Обмотки двигателя соединены звездой и подключены к выходным цепям схемы (они обозначены L11, L2, L3).Общая точка обмоток двигателя цепляется за нейтраль линии (N). Выходные цепи выполнены на встречно-параллельных парах импортных тиристоров, обладающих достаточно высокими характеристиками при невысокой цене.

    Цепь получает питание после включения главного выключателя g1. Но двигатель еще не запустился. Причина тому – обесточенные обмотки реле k1-k3, в результате чего выводы 3 и 6 микросхем оказываются зашунтированными своими нормально замкнутыми контактами (через сопротивления r1-r3).В результате конденсаторы С1-С3 не заряжаются, и микросхемы не генерируют управляющие импульсы.

    Цепь запускается включением тумблера sa1. Это приводит к подаче на обмотки реле напряжения 12 вольт, что, в свою очередь, дает возможность заряжать конденсаторы и, как следствие, увеличивать угол открытия тиристоров. Таким образом достигается плавный рост напряжения на обмотках двигателя. Когда конденсаторы полностью заряжены, тиристоры открываются на больший угол, чем будет достигнута номинальная частота вращения двигателя.

    Для выключения двигателя достаточно разомкнуть контакты sa1, в результате чего реле отключатся и процесс пойдет в обратном направлении, обеспечивая торможение двигателя.

    Пишите комментарии, дополнения к статье, может я что то упустил. Загляните, буду рад, если вы найдете еще что-нибудь полезное на моем сайте. Всего наилучшего.

    Многие электроинструменты выходят из строя из-за износа двигателя. Современные модели болгарок имеют устройство плавного пуска. Благодаря ему у них есть возможность работать долго.Принцип работы элемента основан на изменении рабочей частоты. Для того, чтобы больше узнать о лаунчере, стоит рассмотреть схему стандартной модели.

    Устройство плавного пуска

    Стандартная болгарская схема плавного пуска состоит из симистора, выпрямительного блока и набора конденсаторов. Для увеличения рабочей частоты используются резисторы, пропускающие ток в одном направлении. Стартер защищен компактным фильтром. low поддерживается для моделей.Однако в этом случае многое зависит от максимальной мощности мотора, который установлен в болгарке.

    Как подключить модель?

    Подключение плавного пуска болгарки осуществляется через переходник. Его входные контакты подключены к выпрямительному блоку. Важно определить нулевую фазу в приборе. Для исправления контактов потребуется Проверить работоспособность стартера через тестер. В первую очередь определяется отрицательное сопротивление.При установке стартера важно помнить о пороговом напряжении, которое может выдержать устройство.

    Схема устройства болгарки с симистором на 10 А

    Схема плавного пуска болгарки, сделанного вручную, предполагает использование контактных резисторов. Соотношение полярностей модификаций, как правило, не превышает 55%. Многие модели выпускаются с блокираторами. Проводной фильтр отвечает за защиту устройства. Для передачи тока используются низкочастотные трансиверы.Процесс понижения порогового напряжения осуществляется на транзисторе. Симистор в этом случае действует как стабилизатор. При подключении модели выходное сопротивление при перегрузке 10 А должно быть около 55 Ом. Крышки стартеров изготовлены из полупроводников. В некоторых случаях устанавливаются магнитные трансиверы. Они хорошо справляются с низкими оборотами и могут поддерживать номинальную частоту.

    Модель для болгарки с симистором на 15 А

    Плавный пуск для болгарки с симистором на 15 А универсален и часто встречается в маломощных моделях.Отличие приборов – низкая проводимость. Схема (устройство) мягкого пуска болгарки предполагает использование приемопередатчиков контактного типа, работающих на частоте 40 Гц. Многие модели используют компараторы. Эти элементы устанавливаются с фильтрами. Номинальное напряжение стартеров начинается от 200 В.

    Стартеры для шлифовальных машин с симистором 20 А

    Устройства с симисторами 20 А подходят для профессиональных шлифовальных машин. Во многих моделях используются контакторные резисторы. В первую очередь они способны работать на высоких частотах.Максимальная температура стартера – 55 градусов. Большинство моделей имеют хорошо защищенный корпус. Стандартная схема устройства предполагает использование трех контакторов емкостью 30 пФ. Эксперты отмечают, что устройства отличаются своей проводимостью.

    Минимальная частота для пускателей 35 Гц. Они способны работать в сети постоянного тока. Модификации подключаются через переходники. Такие устройства хорошо подходят для моторов мощностью 200 Вт. Фильтры часто устанавливаются с триодами. Их индекс чувствительности не более 300 мВ.Проводные компараторы с системой защиты встречаются довольно часто. Если рассматривать импортные модели, то в них есть встроенный преобразователь с изоляторами. Токопроводимость составляет около 5 микрон. При сопротивлении 40 Ом модель способна стабильно поддерживать высокие обороты.

    Модели для болгарки 600 Вт

    Для болгарки мощностью 600 Вт используются стартеры с контактными симисторами, у которых перегрузка не превышает 10 А. Также стоит отметить, что существует множество устройств с пластинами.Они отличаются своей безопасностью и не боятся высоких температур. Минимальная частота для болгарки мощностью 600 Вт – 30 Гц. В этом случае сопротивление зависит от установленного триода. Если он используется линейного типа, то указанный выше параметр не превышает 50 Ом.

    Если говорить о дуплексных триодах, то сопротивление на высоких оборотах может доходить до 80 Ом. Очень редко в моделях есть стабилизаторы, работающие от компараторов. Чаще всего они крепятся непосредственно к модулям.Некоторые модификации сделаны на проводных транзисторах. Их минимальная частота начинается от 5 Гц. Боятся перегрузок, но способны поддерживать высокую скорость на

    Аппараты для болгарки 800 Вт

    Болгарки 800 Вт работают с низкочастотными стартерами. Довольно часто используются симисторы на 15 А. Если говорить о модельной схеме, то стоит отметить, что в них используются расширительные транзисторы, у которых допустимая нагрузка по току начинается от 45 мкм. Конденсаторы используются с фильтрами и без них, а емкость элементов не более 3 пФ.Также стоит отметить, что стартеры различаются по чувствительности.

    Если рассматривать профессиональные болгарки, то для них подходят модификации на 400 мВ. В этом случае токопроводимость может быть низкой. Также есть устройства с регулируемыми транзисторами. Они быстро нагреваются, но поддерживать высокую скорость болгарки не в состоянии, а их проводимость по току составляет около 4 мкм. Если говорить о других параметрах, то номинальное напряжение начинается от 230 В. Минимальная частота для моделей с широкополосными симисторами – 55 Гц.

    Стартеры для болгарки 1000 Вт

    Стартеры для этих болгарок изготавливаются на симисторах с перегрузкой 20 А. В штатную схему устройства входят триод, пластина стабилизатора и три транзистора. Выпрямительный блок чаще всего устанавливают на проводной основе. Конденсаторы можно использовать с фильтром или без него. Минимальная частота обычной модели – 30 Гц. На 40 Ом пускатели способны выдерживать большие перегрузки. Однако проблемы могут возникнуть на малых оборотах болгарки.

    Как сделать стартер из симистора ТС-122-25?

    Сделать плавный пуск болгарки своими руками с симистором ТС-122-25 достаточно просто. В первую очередь рекомендуется подготовить контакторный резистор. Для конденсаторов потребуется однополюсный тип. Всего в стартере установлено три элемента. Емкость одного конденсатора не должна превышать 5 пФ. Для увеличения рабочей частоты к пластине припаивается контактор. Некоторые специалисты говорят, что фильтры могут улучшить проводимость.

    Используется выпрямительный блок с проводимостью 50 мкм. Он способен выдерживать большие перегрузки и сможет обеспечить высокие обороты. Далее для того, чтобы собрать на болгарке своими руками плавный пуск, устанавливается тиристор. По окончании работы модель подключается через переходник.

    Сборка модели с симисторами серии VS1

    Собрать плавный пуск болгарки на симисторе VS1 своими руками можно с помощью нескольких выпрямительных блоков. Конденсаторы для устройства подходят линейного типа емкостью 40 пФ. Начать сборку модификации стоит с пайки резисторов. Конденсаторы устанавливаются последовательно между изоляторами. Номинальное напряжение качественного стартера – 200 В.

    Далее, чтобы сделать плавный пуск болгарки своими руками, в начале схемы берется подготовленный симистор и припаивается. Его минимальная рабочая частота должна быть 30 Гц. В этом случае тестер должен показать значение 50 Ом.Если возникают проблемы с перегревом конденсаторов, следует использовать дипольные фильтры.

    Модель для болгарки с регулятором КР1182ПМ1

    Для сборки мягкого пуска болгарки своими руками с регулятором КР1182ПМ1 берутся контактный тиристор и выпрямительный блок. Для двух фильтров целесообразнее использовать триод. Также стоит отметить, что для сборки стартера требуется три конденсатора емкостью не менее 40 пФ.

    Индекс чувствительности элементов должен составлять 300 мВ.Специалисты говорят, что симистор можно установить за крышкой. Также следует помнить, что пороговое напряжение не должно опускаться ниже 200 В. В противном случае модель не сможет работать на пониженных оборотах болгарки.

    Связан с высокими динамическими нагрузками. Из-за массы рабочего диска силы инерции действуют на ось редуктора в начале вращения. Это влечет за собой некоторые отрицательные моменты:

    1. Осевые нагрузки при резком старте создают инерционный рывок, который при большом диаметре и массе диска может вырвать электроинструмент из рук;
    2. ВАЖНО! При запуске болгарки всегда держите инструмент обеими руками и будьте готовы держать его.Несоблюдение этого правила может привести к травме. Это предупреждение особенно актуально для тяжелых алмазных или стальных лезвий.

    3. При резкой подаче рабочего напряжения на двигатель возникает перегрузка по току, которая проходит после набора номинальной скорости;
    4. В результате изнашиваются щетки и перегреваются обе обмотки электродвигателя. При многократном включении и выключении электроинструмента перегрев может привести к расплавлению изоляции обмоток и возникновению короткого замыкания с последующим дорогостоящим ремонтом.

    5. Большой крутящий момент при резком наборе оборотов преждевременно изнашивает шестерни угловой шлифовальной машины;
    6. В некоторых случаях зубья могут сломаться, а редуктор заклинить.

    7. Перегрузки, которые воспринимает рабочий диск, могут вывести его из строя при запуске двигателя.
    8. Следовательно, необходима защитная крышка.

    ВАЖНО! При запуске болгарки открытый сектор кожуха должен быть направлен в сторону, противоположную оператору.

    Чтобы лучше понять механику работы, рассмотрим устройство болгарки на чертеже.Хорошо видны все элементы, испытывающие перегрузку при резком запуске.

    Схематический чертеж расположения рабочих органов и систем управления в измельчителе

    Чтобы уменьшить вредное воздействие резкого пуска, производители выпускают болгарки с регулировкой скорости и плавным пуском.

    Регулятор скорости расположен на рукоятке инструмента

    Но таким устройством оснащаются только модели средней и высокой ценовой категории. Многие домашние умельцы приобретают угловые шлифовальные машины без регулятора и понижающего пусковую скорость.Особенно это касается мощных образцов с диаметром отрезного диска более 200 мм. Такой болгарский станок не только сложно держать в руках при запуске, но и изнашиваются механические и электрические детали намного быстрее.
    Выход один – самому настроить плавный запуск болгарки. Есть уже готовые заводские устройства с регулятором оборотов и замедлением запуска двигателя при запуске.

    Готовое устройство плавного пуска

    Такие блоки устанавливаются внутрь корпуса, если есть свободное место.Однако большинство пользователей угловых шлифовальных машин предпочитают самостоятельно составлять схему плавного пуска болгарки и подключать ее к разрыву питающего кабеля.

    Как сделать схему плавного пуска болгарки своими руками

    Популярная схема реализована на базе микросхемы управления фазой КР118ПМ1, а силовая часть выполнена на симисторах. Такой прибор довольно прост в установке, не требует дополнительной регулировки после сборки, а значит, его может изготовить мастер без специального образования, достаточно уметь держать в руках паяльник.

    Электрическая цепь регулировки плавного пуска болгарки

    Предлагаемый агрегат может быть подключен к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельного снятия кнопки включения не требуется, доработанный электроинструмент включается штатным ключом. Схема может быть установлена ​​как внутри корпуса болгарки, так и в разрыв питающего кабеля в отдельном корпусе.

    Самый практичный способ – подключить устройство плавного пуска к розетке, которая подает питание на инструмент.Вход (разъем ХР1) запитан от сети 220 вольт. Розетка (разъем XS1) подключается к одноразовой розетке, в которую вставляется вилка угловой шлифовальной машины.

    При замкнутой кнопке пуска болгарки напряжение на микросхему DA1 поступает по общей цепи питания. На управляющем конденсаторе происходит плавное повышение напряжения. По мере зарядки достигает своего рабочего значения. Благодаря этому тиристоры в микросхеме открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.

    Посмотрите видео с подробным объяснением, как сделать и какую схему применить

    В каждом полупериоде напряжения переменного тока задержка уменьшается в арифметической прогрессии, что приводит к плавному увеличению напряжения на входе в электроинструмент. Этот эффект определяет плавный запуск двигателя болгарки. Следовательно, скорость вращения диска увеличивается постепенно, и вал коробки передач не испытывает инерционных ударов.

    Время разгона до рабочего значения определяется емкостью конденсатора C2. Значение 47 мкФ обеспечивает плавный старт за 2 секунды. При такой задержке не возникает особого дискомфорта при начале работы с инструментом, и в то же время сам электроинструмент не подвергается чрезмерным нагрузкам при резком запуске.

    После выключения угловой шлифовальной машины конденсатор С2 разряжается сопротивлением резистора R1. При номинальном значении 68 кОм время разряда составляет 3 секунды. После этого устройство плавного пуска готово к новому циклу запуска кофемолки.
    С небольшой модификацией схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяют на переменный резистор. Регулируя сопротивление, мы контролируем мощность двигателя, изменяя его скорость.

    Таким образом, в одном корпусе можно сделать регулятор оборотов двигателя и устройство плавного пуска для электроинструмента.

    Остальные детали схемы работают следующим образом:

    • Резистор R2 регулирует величину тока, протекающего через управляющий вход симистора VS1;
    • Конденсаторы С1 и С2 – это управляющие элементы для микросхемы КР118ПМ1, используемой в типовой схеме переключения.

    Для простоты и компактности монтажа резисторы и конденсаторы припаяны непосредственно к ножкам микросхемы.

    Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.

    Благодаря плавному запуску шлифовального станка ток не превышает номинального рабочего значения для выбранного электроинструмента. На аварийные случаи, например, заклинивание диска угловой шлифовальной машины, необходим запас тока.Поэтому номинал в амперах следует увеличить вдвое.

    Номиналы радиодеталей, используемых в предлагаемой электрической схеме, проверены на угловой шлифовальной машине мощностью 2 кВт. Запас мощности до 5 кВт, это связано с особенностями работы микросхемы КР118ПМ1.
    Рабочая схема, неоднократно выполненная домашними мастерами.

    .

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
