Болгаркой сегодня пользуются многие и в производстве и в быту. Этот инструмент в настоящее время приобрел особую популярность

Об инструменте

История происхождения этого уникального приспособления для нарезки металла начиналась еще в советские времена. 50 лет назад было мечтой каждого гражданина нашей страны иметь болгарку дома. Название произошло от завода изготовителя, явившегося разработчиком и производителем устройства – «Элтос-Болгарка». Инструмент изготавливался в Болгарии, поэтому и постепенно к нему «приросло» такое название. Несмотря на значительные усовершенствования этой техники на сегодняшний день в основе болгарки остались те же конструктивные элементы.

Электрическая часть болгарки

За последнее время изменений существенных в конструкции инструмента не было. Корпус продолговатый, внутри находится редуктор с двигателем, на боку ручка и защитный кожух поверх абразивного круга.

Для этого необходимо знать конструкцию и уметь пользоваться чертежами, в их числе и электросхема болгарки. Умение правильно читать технические документы и понимать, как оборудование работает, помогут выполнить любого вида ремонтные работы.

Электрическая схема болгарки содержит следующие элементы, обеспечивающие приведение ее в движение:

коллектор;
редуктор;
ручки-держатели;
якорь;
электрощетки;
статор;
кабель для подачи электроэнергии.

У каждого из этих элементов имеется свое предназначение, из-за поломки любого из них инструмент не будет работать.

Назначение каждого элемента электроснабжения болгарки УШМ 125

Схема болгарки включает в себя несколько элементов, обеспечивающих ее бесперебойную работу.

Назначение элементов для энергоснабжения:

Якорь. Эта часть способствует движению абразивного круга для резки металлических изделий и заготовок. Необходимо создание большей скорости по отношению к дискам для обеспечения их вращательных движений.
И, соответственно, при большей скорости якоря показатели мощности инструмента выше.
Коллектор. Это площадка, размещенная на якоре, к которой подсоединяются все силовые линии. Его основная функция заключается в передаче сигналов по обмоткам на двигатель и блок управления таким образом, чтобы элементы правильно восприняли эту информацию. Элемент сразу бросается в глаза при снятии крышки с корпуса, так как обладает отполированной поверхностью, и его размеры довольно большие.
Электрощетки. Предназначение этих элементов для подвода электротока к кабелю. При нормальном рабочем размещении через отверстие, предназначенное для вентиляции, будет наблюдаться свечение, исходящее от них. Если же отмечается, что таковое отсутствует, проходит слабо либо почти незаметно, то это показатель того, что с электрощетками проблемы.

Редуктор. Основная конструктивная деталь для электросхемы и для всего технического устройства в целом. Его функция заключается в передаче электроэнергии от якоря к абразивному диску. Таким образом обеспечивается вращение, которое создает работу. По факту только редуктор способствует увеличению скоростных и мощностных характеристик углошлифовальных машин.
Статор. Это самый сложный узел, дополняющий устройство болгарки. Именно в нем находятся обмотки и якоря, и ротора, которые являются первичными механизмами, обеспечивающими движение. Обмотки катушки статора четко рассчитаны до последнего витка. Если этот элемент выйдет из строя, то вряд ли не опытному рабочему удастся восстановить обмотку. Это бывает, но в исключительных случаях. Лучше всего обратиться в специализированную мастерскую по вопросу перемотки статора.

Как прочитать электросхему

Чтобы болгарку правильно отремонтировать или провести техническое обслуживание, нужно, прежде всего, научиться читать схемы электроинструмента, в их числе – электрическую. В целом она кажется не столь сложной, но бывает, простому рабочему сложно разобраться в ней, поэтому приходится обращаться к профессионалам. Схема подключения технического устройства читается следующим образом:

2 статорные обмотки последовательно подключены через силовой кабель со стандартным напряжением 220 В, при этом они не взаимосвязаны между собой. Включаются и выключаются они при помощи выключателя, работа которого обеспечивается за счет нажатия пусковой кнопки. У каждой обмотки имеется защита через контакт щеткой из графита;

две параллельно подключенные к графитовым обмоткам щетки замыкаются на коллекторе. Несмотря на то что якорная обмотка состоит из нескольких, только две имеют подсоединение к графитовым щеткам. Устройство болгарки выходит из строя в 9 случаях из 10 при размыкании электрической цепи.

Чтобы правильно произвести оценку работы электроинструмента, используется специализированный прибор – электронный мультиметр. Это уникальный тестер, который можно использовать не только для определения неисправности в болгарке, но и в других энергоинструментах. Для начала диагностируется неисправность на вводе тока, затем производится последовательное прозванивание всего технического устройства. Для проверки проводимости необходимо выставить положение минимального уровня сопротивления.

Как производить ремонт

Если болгарка не запускается при включении пусковой кнопки, то имеются основания полагать, что здесь причина не столь серьезная, и несложно выполнить ремонтные работы самостоятельно. Всего несколько рекомендаций по выполнению ремонтных работ, чтобы начинать с простого и заканчивать более сложным.

При разрыве электрической цепи устройства УШМ 1100 Э следует произвести снятие защитного кожуха и проверить тестером на предмет наличия напряжения в пусковом механизме. Если отсутствует пусковой ток, то проблема заключается в неисправности электропровода. В этом случае необходимо заменить провод на новый. Так будет произведен простейший ремонт в устройстве 1100 Э.
Если при включении кнопки «пуск» ток есть, а далее ток в устройство не поступает, то сама проблема заключается именно в кнопке, поэтому следует заменить ее на новую. Не нужно спешить в этом деле, для начала следует произвести разборку механизма, поочередно маркируя детали, чтобы при сборке не допустить ошибки.

Для замены забракованного элемента можно подобрать другой, подходящий по параметрам. Особое внимание необходимо уделить контактам: если они неправильно будут подключены, то, возможно, перегорела обмотка или заклинило якорь.
Если при полной исправности провода и пусковой кнопки ток не поступает на щетки, то следует произвести зачистку пластин щеткодержателей. Если механизм 1100Э не работает и дальше, то необходимо произвести замену старых щеток на новые.

О том, как подключить техническое устройство, в том числе угловую машинку, можно прочитать в инструкции по эксплуатации или в интернете.

Как заменить графитовые щетки

На основании практических данных установлено, что наиболее уязвимой частью в техническом устройстве, в том числе и в 1100Э, являются графитовые щетки. Их срок службы составляет не более 2 лет. Чтобы произвести замену старых щеток на новые, не нужно обладать опытом. Такая манипуляция не составит большого труда даже для неопытного человека.

Для изучения состояния щеток нужно открыть корпус инструмента, в том числе 1100Э.

При этом устройство должно быть обесточено, а щеткодержатели, установленные на коллекторе, аккуратно отодвинуты в сторону. Использование отвертки для этой операции обязательно.

Если техническое устройство изготовлено специализированной фирмой, то щетки могут удерживаться с помощью пружины. Чтобы произвести извлечение щетки, нужно эти пружины прижать отверткой. Если же изготовителем инструмента является Китай, то в этих местах расположены заглушки, которые тоже убираются с помощью отвертки, и только после этого щетка легко снимается. Чтобы определить, какую щетку нужно приобрести, рекомендуется взять снятую деталь с собой в магазин и соответственно в нем подобрать аналогичную, четко по заданным параметрам. При вставке щетки в болгарку необходимо эти действия выполнять плавно, не спеша. Важно при этом обратить внимание, что она ни за что не цепляется и ровно устанавливается в гнездо.

По образу и подобию установки первой щетки, можно поставить и вторую. После этого необходимо проверить расположение проводов в техническом устройстве, чтобы они нигде не пережимались. Теперь корпус можно закрыть и включить машинку в тестовом режиме.

Электрическая Схема Болгарки [Строительные инструменты]

89243 просмотров

В прошлой статье Я рассказывал как подключить и запустить двигатель на 380 Вольт в однофазной электросети 220 В. Сейчас Я расскажу о том, как подключить однофазный электродвигатель от сломавшейся стиральной машины, пылесоса и т. д. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. п.

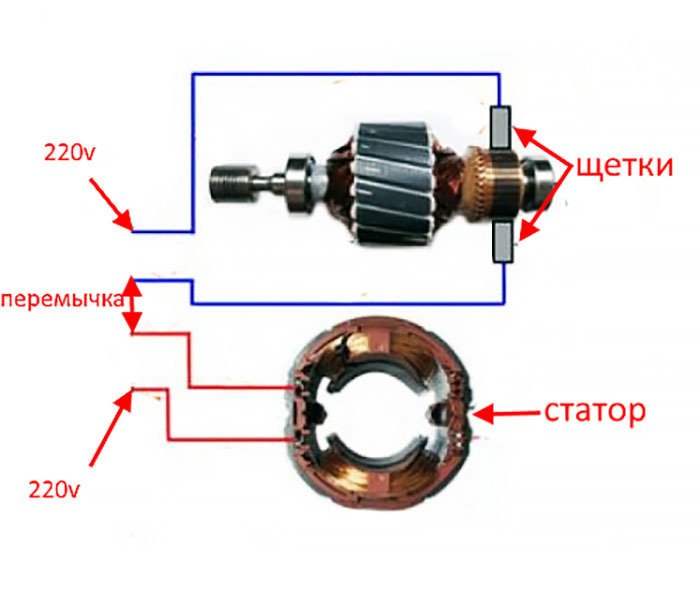

Схема подключения коллекторного электродвигателя на 220 Вольт

В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. Он успешно запускается и работает в однофазных сетях без лишних пусковых устройств.

Для того, что бы подключить коллекторный электромотор, необходимо соединить между собой перемычкой два конца №2 и №3, один идущий от якоря, а второй от статора. А оставшиеся 2 конца присоединить к электропитанию 220 Вольт.

Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.

Может быть мотор и 2 скоростным, тогда со статора будет выходить 3 конец с половины его обмотки. При подключении к нему уменьшится скорость вращения вала, но при этом увеличивается риск нарушения изоляции при запуске мотора.

Для изменения направления вращения необходимо поменять местами концы подключения статора или якоря.

Схемы подключения однофазных асинхронных электродвигателей

Если в однофазных электродвигателях была бы только одна обмотка в статоре, тогда внутри него электромагнитное поле было бы пульсирующим, а не вращающимся. И запуск произошел бы только после раскручивания вала рукой. Поэтому для самостоятельного запуска асинхронных двигателей добавляется вспомогательная обмотка или пусковая, в которой фаза при помощи конденсатора или индуктивности оказывается сдвинутой на 90 градусов. Пусковая обмотка и толкает ротор электродвигателя в момент включения. Основные схемы включения изображены на рисунке.

Первые две схемы рассчитаны на подключение пусковой обмотки на время запуска мотора, но не более 3 секунд по продолжительности. Для этого используется реле или пусковая кнопка, которую необходимо нажать и удерживать пока не запустится мотор.

у Макиты, Интерскола и других, запуск УШМ напрямую без клавиши включения, ремонт фиксатора, схема работы инструмента

Угловая шлифовальная машина готова к применению только после нажатия кнопки пуска (выключателя). В случае выхода ее из строя, выполнение с ее помощью определенного объема действий будет невозможно. Необходимо провести ремонтные работы. Обычно сделать ремонт самой кнопки из-за выгорания контактов достаточно трудно. Чаще поломанную кнопку просто меняют на новую.

Устройство УШМ

Кнопка пуска входит в состав элементов конструкции болгарки, каждый из которых выполняет свою конкретную задачу в обеспечении функционирования электроинструмента. Основные, из которых следующие:

силовой кабель для соединения болгарки с сетью;
статор – неподвижная часть электропривода, состоящая из нескольких катушек возбуждения;
якорь (ротор) – подвижная часть электропривода болгарки;
коллектор – часть ротора, выполненная в виде изолированных медных пластин, обеспечивающая соединение со статором;
щетки – обеспечивают контакт скользящего типа для передачи тока между подвижной и неподвижной частью электропривода;
редуктор – преобразует вращение ротора, созданного электромагнитным взаимодействием в приемлемые для работы обороты шпинделя;
конструкцию от внешних воздействий защищают корпуса из ударнопрочного пластика для электрической части и алюминиевого сплава для редуктора;
для удобства работы болгарка снабжена съемной ручкой-держателем;
на корпусе расположены кнопки: кнопка включения/выключения и стопорная кнопка для замены рабочего инструмента.

Корпус болгарки Metabo W 750-125, рукоятка, кнопки выключения и стопора (красного и черного цвета). Фото 220Вольт

Некоторые кнопки включения обладают функцией плавного запуска, что делает работу болгарки более удобной и долговечной. На корпусе может находиться регулятор оборотов, который значительно расширяет функционал работы УШМ с различными материалами.

Схема запуска

Конструкция болгарки, источником энергии которой является электрический ток, способна преобразовывать его в механическую. Взаимодействие всех узлов болгарки показано в принципиальной схеме подключения ее электропривода.

После того как силовой шнур подсоединен к розетке и включен запуск, электрический ток подается на одну из щеток.
После прохода через обмотку коллектора ток появляется на другой щетке, через которую электропитанием обеспечиваются неподвижные обмотки статора.
Создаваемые магнитные поля обмотками статора и ротора взаимодействуют друг с другом, вызывая вращение закрепленного в подшипниках ротора. Вместе с ним крутящий момент возникает на конической шестерне, посаженной на якорь. Другая коническая шестерня, работающая в паре с первой, вращает шпиндель с рабочим инструментом болгарки.
Дополнительные отводы обмоток статора или ротора позволяют увеличить функционал электроинструмента за счет создания различных систем управления.
Через контакты коллекторных пластин передаются сигналы о скорости вращения ротора на тахогенератор или датчик Холла. С их помощью осуществляется поддержание нужных оборотов болгарки.
Для защиты болгарки от перегрева действует блок тепловой защиты. Он отключает инструмент, если датчик показывает предельно допустимую температуру контрольной поверхности болгарки.

Схема работы болгарки. Источник здесь

Понимание роли каждого из элементов, входящих в электрическую схему работы болгарки, позволяет правильно определить причину ее поломки. При исправном состоянии шнура, кнопки и щеток следует обратить внимание на состояние электропривода.

Как поменять кнопку включения, процесс подключения

Главным симптомом, что пусковое устройство вышло из строя – является отсутствие реакции болгарки при приведении кнопки в рабочее положение. Этот дефект могут вызвать также критический износ коллекторных щеток и обрыв провода силового кабеля.

Поэтому необходимо провести диагностику с применением электрического прибора мультиметра или при его отсутствии с помощью индикатора наличия обрывов в цепи. Для чего следует в обязательном порядке снять пластмассовый корпус, защищающий электрическую часть болгарки, чтобы добраться до контактов кнопки, места соединения силового кабеля и возможности проверить работу щеток.

Если не вызваниваются контакты, приступают к ее замене. Весь процесс, включая диагностику описан в видео ниже. Следует отметить, что вышедшую здесь из строя кнопку меняют на аналогичную по конструкции. Мимоходом оценивается состояние щеточного узла болгарки, даются рекомендации о возможной более простой замене щеток.

Показывается, как производится собственно прозванивание кнопок с помощью мультиметра (указатель положения режимов при выполнении работы располагается в позиции «включено»). Кнопка легко извлекается после отсоединения от нее подводящих проводов и рычага установки режимов работы. Разборка кнопки лишний раз убеждает о ее плохой ремонтной пригодности (мелкие оплавившиеся пластиковые детали замене не подлежат). Новая устанавливается в обратном порядке действий проводившихся при ее извлечении.

В следующем видео описывается ремонт болгарки модели «Макита» с неработающей кнопкой включения. Здесь после снятия пластмассового корпуса сразу проверяется износ щеток прозвоном их на мультиметре. Визуально щетки изношены, но еще работающие, что подтверждают показания прибора.

Автор, уверенный в целостности силового шнура, выбирает объектом для дальнейшей диагностики пусковое устройство. Проверка контактов выполняется по аналогии с предыдущим видео. Удостоверившись, что кнопка не рабочая, производит замену на новую, однотипной конструкции. Следует отметить наличие у автора добротного инструмента для работы с проводами и клеммами. В качестве профилактики работы болгарки одновременно производится замена подношенных щеток.

В следующем ролике у модели «Интерскол 115/900» (подойдет и для 125/900) показывается замена и щеток и кнопки включения. В магазине такие кнопки имеются в наличии и стоят очень дешево. Заменить их вполне по силам самостоятельно не обращаясь в мастерские, тем самым сохранив свой бюджет.

В случае, когда не удалось найти такую же кнопку взамен сгоревшей, можно приспособить в болгарке другие конструкции пусковых устройств. В видео отверстие под кнопку других размеров дорабатывается по новым габаритам. В пластмассовом корпусе это сделать не трудно. Главное здесь надежно ее закрепить. Конструкция кнопки из видео позволяет это сделать с помощью саморезов.

В дальнейшем видео вышедшая из строя кнопка меняется на более распространенный в технических устройствах обычный тумблер. Для чего в пластмассовом корпусе острым ножом подчищаются места препятствующие посадке в него тумблера, а в районе прорезей для подачи воздуха для охлаждения выполняется отверстие под выход головки тумблера. Причем предварительно делается разметка этого отверстия.

Крепится тумблер с помощью шайбы и гайки, прижимающих его к пластмассовому корпусу.

Основной недостаток тумблера — любое непроизвольное движение может привести к включению/выключению болгарки (длинный переключатель тумблера этому сильно способствует) в самый не подходящий момент.

Гарантии того, что пусковые устройства, не соответствующие моделям болгарок, выдержат нагрузку в виде величины проходящего через них силы тока, нет никакой.

Как подключить напрямую без кнопки

При возникновении острой необходимости при выходе из стоя кнопки пуска можно подать питание напрямую на два сетевых провода, отходящих от нее внутрь болгарки. При этом конденсатор, который несет основную функцию, как искрогаситель при работе щеток, будет также не задействован в работе. И это при том, что при включении/выключении вилки из розетки переходные процессы будут усиливаться и увеличивать тенденции к образованию искр.

Обычно вместе с кнопкой работает электронная схема плавного пуска, которая устраняет при запуске резкое повышение тока, делает работу с болгаркой удобной и безопасной. Понятно, что в таком режиме работы болгарка быстро выйдет из строя. Лучше заменить или по возможности отремонтировать кнопку пуска.

Как заменить фиксатор

На корпусе редуктора болгарки имеется еще одна кнопка, с помощью которой можно быстро сменить изношенный или сломанный рабочий инструмент. Фиксация шпинделя нажатием на это устройство от проворачивания позволяет легко сделать замену. Она также выходит из строя из-за неправильной эксплуатации болгарки (нажатие кнопки при вращающемся шпинделе) или при смене сильно зажатого рабочего инструмента. Подробно, как заменить фиксатор можно прочитать в описании по ссылке «Кнопка стопора болгарки».

Где купить

Приобрести кнопки на УШМ возможно у сотрудников компаний, которые предлагают болгарки и комплектующие для инструментов. Предприятия предлагают кнопки для болгарок различных видов и брендов.

Подключение статора болгарки схема – Яхт клуб Ост-Вест

После определенного срока пользования, для болгарки характерны такие поломки как износ графитовых щеток, перегорание обмоток статора не далее. Естественно сам износ не исключается не по части механики. Для полного ознакомления темы: «Как отремонтировать болгарку»,- рассмотрим электрическую схему коллекторного двигателя переменного тока, так как в болгарке установлен такой электродвигатель.

Схема коллекторного двигателя переменного тока

В схеме (рис. 1) показаны электрические соединения обмоток статора, ротора не графитовых щеток. Графитовые щетки в электродвигателе установлены в щеткодержателях. Щетки соприкасаются с ламелями коллектора. Одни концы обмоток статора подключаются к внешнему источнику энергии. Другие концы обмоток статора соединены с графитовыми щетками, электрическая цепь замыкается на обмотках ротора.

Регулятор соединяется проводами со схемой коллекторного электродвигателя последовательно. Схема подключения обязана быть указана на самом корпусе регулятора, либо в руководстве по эксплуатации болгарки.

Устройство болгарки

Читайте так же

По устройству болгарки, нашему указано на рисунке не определенных разъяснений не нужно. С применением ведомой не ведущей конических шестерен передается вращение от электродвигателя на вал редуктора.

Неисправности

коллекторного электродвигателя

Возможные причины поломки электродвигателя болгарки следующие:

износ коллектора ротора;
износ графитных щеток;
перегорание обмоток статора;
перегорание обмоток ротора;
отсутствие контактного соединения концов обмоток статора с графитными щетками;
механическое повреждение провода кабеля у основания вилки;
механическое повреждение провода в длину кабеля;
поломка конденсатора,

Ремонт Болгарки своими руками.

как прозвонить не отремонтировать цепь питания , болгарки.

а также другие возможные причины, связанные с каким-либо разрывом в электрической схеме.

Проверка коллекторного электродвигателя

Причина неисправности коллекторного электродвигателя выявляется измерительным прибором, на примере таких приборов как:

Если нет в наличии измерительного прибора, какой-либо разрыв можно определить индикаторной отверткой.

Так допустим, перегорание обмоток статора (рис. 3) обычно вызвано в результате общего перегрева электродвигателя. В данном случае нарушается изоляция проводов в обмотке статора и сама обмотка может замыкать на корпус станины. Для установления такой возможной причины неисправности, один наконечник щупа прибора подсоединяется к выведенному концу провода обмотки статора, второй наконечник щупа подсоединяется к корпусу станины статора.

Читайте так же

Чтобы проверить обмотку ротора, щупы прибора нужно подсоединить к ламелям (пластинам) коллектора (рис. 4).

На этом пока все. Следите за рубрикой.

подскажите,пожалуйста,сечение провода обмотки статора болгарки Kolner five wt.Кол-во витков 167

Здравствуйте Дамир. Здесь в общем то не надо проводить расчетные вычисления. Вам нужно взять отрезок провода обмотки статора болгарки и измерить сечение медного провода штангель-циркулем токарным измерительным инструментом либо с данным отрезком провода обратиться при приобретении провода — к продавцу консультанту. Желательно, чтобы перемотку статора электродвигателя выполнял соответствующий специалист, так как здесь учитывается и сопротивление обмотки.

Здравствуйте, господа электрики!
Подскажите, пожалуйста, почему может греться электродвигатель болгарки при вращении вхолостую в течение 2-3 минут после включения на холодную после замены ротора.
Изначально при работе на новой болгарке перегрели ее путем остановки диска на полном вращении ротора. Разобрали, проверили ротор — разрыв цепи на коллекторе (две ламели черные). Больше никакие элементы не проверяли. Поставили новый ротор — стала греться без нагрузки.

Здравствуйте Павел. Считаю, что при данной неисправности Вам также нужно будет осмотреть и проверить на сопротивление обмотку статора электродвигателя болгарки. Возможной причиной быстрого нагрева электродвигателя является причина межвиткового замыкания в обмотке, то-есть, нарушена изоляция (покрытие проводов лаком). При резкой остановке ротора, в схеме электродвигателя создается ток, превышающий номинальное значение в несколько раз. Это всего лишь лично мое суждение и мне также хотелось бы узнать мнение моих друзей, участников переписки.
Виктор.

Здравствуйте!
Подскажите пожалуйста — после замены такого якоря перфоратора http://rotorua.com.ua/product/jakor-perforatora-einhell-858/ ствол перфоратора начал вращаться в другую сторону. Какие могут быть причины? Бракованный якорь или какоето несоответствие? спасибо за ответ.

Здравствуйте. Может нужно реверс переключить? Если при переключении реверса ствол перфоратора будет вращаться по прежнему в другую сторону,-попробуйте поменять провода идущие к щеткодержателям.

Об инструменте

Электрическая часть болгарки

Не всегда инструмент работает бесперебойно, да и бывают обстоятельства, когда появляется необходимость его просто разобрать и смазать маслом некоторые элементы в качестве профилактики. Для этого необходимо знать конструкцию и уметь пользоваться чертежами, в их числе и электросхема болгарки. Умение правильно читать технические документы и понимать, как оборудование работает, помогут выполнить любого вида ремонтные работы.

Электрическая схема болгарки содержит следующие элементы, обеспечивающие приведение ее в движение:

коллектор;
редуктор;
ручки-держатели;
якорь;
электрощетки;
статор;
кабель для подачи электроэнергии.

Назначение каждого элемента электроснабжения болгарки УШМ 125

Схема болгарки включает в себя несколько элементов, обеспечивающих ее бесперебойную работу.

Назначение элементов для энергоснабжения:

Якорь. Эта часть способствует движению абразивного круга для резки металлических изделий и заготовок. Необходимо создание большей скорости по отношению к дискам для обеспечения их вращательных движений. И, соответственно, при большей скорости якоря показатели мощности инструмента выше.
Коллектор. Это площадка, размещенная на якоре, к которой подсоединяются все силовые линии. Его основная функция заключается в передаче сигналов по обмоткам на двигатель и блок управления таким образом, чтобы элементы правильно восприняли эту информацию. Элемент сразу бросается в глаза при снятии крышки с корпуса, так как обладает отполированной поверхностью, и его размеры довольно большие.
Электрощетки. Предназначение этих элементов для подвода электротока к кабелю. При нормальном рабочем размещении через отверстие, предназначенное для вентиляции, будет наблюдаться свечение, исходящее от них. Если же отмечается, что таковое отсутствует, проходит слабо либо почти незаметно, то это показатель того, что с электрощетками проблемы.
Редуктор. Основная конструктивная деталь для электросхемы и для всего технического устройства в целом. Его функция заключается в передаче электроэнергии от якоря к абразивному диску. Таким образом обеспечивается вращение, которое создает работу. По факту только редуктор способствует увеличению скоростных и мощностных характеристик углошлифовальных машин.
Статор. Это самый сложный узел, дополняющий устройство болгарки. Именно в нем находятся обмотки и якоря, и ротора, которые являются первичными механизмами, обеспечивающими движение. Обмотки катушки статора четко рассчитаны до последнего витка. Если этот элемент выйдет из строя, то вряд ли не опытному рабочему удастся восстановить обмотку. Это бывает, но в исключительных случаях. Лучше всего обратиться в специализированную мастерскую по вопросу перемотки статора.

Как прочитать электросхему

2 статорные обмотки последовательно подключены через силовой кабель со стандартным напряжением 220 В, при этом они не взаимосвязаны между собой. Включаются и выключаются они при помощи выключателя, работа которого обеспечивается за счет нажатия пусковой кнопки. У каждой обмотки имеется защита через контакт щеткой из графита;
две параллельно подключенные к графитовым обмоткам щетки замыкаются на коллекторе. Несмотря на то что якорная обмотка состоит из нескольких, только две имеют подсоединение к графитовым щеткам. Устройство болгарки выходит из строя в 9 случаях из 10 при размыкании электрической цепи.

Как производить ремонт

При разрыве электрической цепи устройства УШМ 1100 Э следует произвести снятие защитного кожуха и проверить тестером на предмет наличия напряжения в пусковом механизме. Если отсутствует пусковой ток, то проблема заключается в неисправности электропровода. В этом случае необходимо заменить провод на новый. Так будет произведен простейший ремонт в устройстве 1100 Э.
Если при включении кнопки «пуск» ток есть, а далее ток в устройство не поступает, то сама проблема заключается именно в кнопке, поэтому следует заменить ее на новую. Не нужно спешить в этом деле, для начала следует произвести разборку механизма, поочередно маркируя детали, чтобы при сборке не допустить ошибки. Для замены забракованного элемента можно подобрать другой, подходящий по параметрам. Особое внимание необходимо уделить контактам: если они неправильно будут подключены, то, возможно, перегорела обмотка или заклинило якорь.
Если при полной исправности провода и пусковой кнопки ток не поступает на щетки, то следует произвести зачистку пластин щеткодержателей. Если механизм 1100Э не работает и дальше, то необходимо произвести замену старых щеток на новые.

Как заменить графитовые щетки

При этом устройство должно быть обесточено, а щеткодержатели, установленные на коллекторе, аккуратно отодвинуты в сторону. Использование отвертки для этой операции обязательно.

Некоторые электроинструменты приходят в негодность по причине износа мотора. У современных моделей болгарок имеется устройство плавного запуска. По причине него они методы длительно проработать. Механизм работы элемента строится на изменении рабочей частоты. С целью развернуто выяснить об устройстве запуска, стоит разглядеть схему стандартной модели.

Стандартная схема плавного запуска болгарки состоит из симистора, блока выпрямления и набора конденсаторов. С целью повышения рабочей частоты употребляются резисторы, которые пропускают ток в одном направлении. Защита пускателя осуществляется благодаря малогабаритному фильтру. Номинальное напряжение у моделей поддерживается низкое. Но здесь почти все находится в зависимости от предельной мощности мотора, который установлен в болгарке.

Подключение плавного запуска болгарки осуществляется через переходник. Входные его контакты соединяются с блоком выпрямителя. При всем этом принципиально найти нулевую фазу в устройстве. Для закрепления контактов будет нужно паяльная лампа. Проверить работоспособность пускателя можно через тестер. Сначала определяется отрицательное сопротивление. В процессе установки пускателя принципиально держать в голове о пороговом напряжении, которое выдерживает устройство.

Схема плавного запуска болгарки, в кустарных условиях сделанного, подразумевает применение контактных резисторов. Коэффициент полярности у модификаций, обычно, не превосходит 55 %. Некоторые модели выполняются с блокираторами. За защиту устройства отвечает проводной фильтр. Для пропускания тока употребляются трансиверы низкой частоты. Процесс снижения порогового напряжения осуществляется на транзисторе. Симистор здесь выступает стабилизатором. При подключении модели выходное сопротивление при перегрузке 10 А должно составлять около 55 Ом. Обкладки для пускателей подходят на полупроводниковой базе. Иной раз инсталлируются магнитные трансиверы. Они отлично управляются с малыми оборотами и быть поддерживать номинальную частоту.

Плавный запуск для болгарки с симисторами на 15 А является универсальным и нередко встречается у моделей низкой мощности. Отличие устройств заключается в низкой проводимости. Схема (устройство) плавного запуска болгарки подразумевает применение трансиверов контактного типа, которые работают при частоте 40 Гц. У многих моделей употребляются компараторы. Данные элементы инсталлируются с фильтрами. Номинальное напряжение у пускателей стартует от 200 В.

Устройства с симисторами на 20 А подходят для проф болгарок. У многих моделей используются контакторные резисторы. В основном они способны работать при высочайшей частоте. Наибольшая температура пускателей приравнивается 55 градусам. У большинства моделей отлично защищен корпус. Стандартная схема устройства подразумевает применение 3-х контакторов емкостью от 30 пФ. Специалисты молвят что, что устройства выделяются собственной проводимостью.

Малая частота у пускателей составляет 35 Гц. Работать они способны в сети неизменного тока. Подключение модификаций осуществляется через переходники. Для моторов на 200 Вт отлично подходят такие устройства. Фильтры иной раз инсталлируются с триодами. Показатель чувствительности у их приравнивается менее 300 мВ. Зачастую встречаются проводные компараторы с системой защиты. Если рассматривать завезенные из других стран модели, то у их имеется интегральный преобразователь, который устанавливается с изоляторами. Проводимость тока обеспечивается на отметке 5 мк. При сопротивлении 40 Ом модель способна размеренно поддерживать огромные обороты.

Для болгарок на 600 Вт используются пускатели с контактными симисторами, у каких перегрузка не превосходит 10 А. Также необходимо отметить, что бывают много устройств с обкладками. Они выделяются защищенностью не страшатся завышенной температуры. Малая частота для болгарок на 600 Вт приравнивается 30 Гц. При всем этом сопротивление находится в зависимости от установленного триода. Если он применяется линейного типа, то вышеуказанный параметр не превосходит 50 Ом.

ремонт болгарки сгорел

статор

Если вести разговор про дуплексные триоды, то сопротивление при больших оборотах может доходить до 80 Ом. Очень изредка у моделей встречаются стабилизаторы, которые работают от компараторов. В большинстве случаев они крепятся сходу на модули. Некие модификации делаются с проводными транзисторами. У их малая частота стартует от 5 Гц. Они страшатся перегрузок, однако способны поддерживать огромные обороты при напряжении 220 В.

Болгарки на 800 Вт работают с пускателями низкой частоты. Симисторы часто используются на 15 А. Если вести речь про схему моделей, то необходимо отметить, что у их употребляются расширительные транзисторы, у каких пропускная способность тока стартует от 45 мк. Конденсаторы употребляются с фильтрами и при их отсутствии, а емкость у частей приравнивается уже 3 пФ. Также необходимо отметить, что пускатели отличаются по чувствительности.

Если рассматривать проф болгарки, то им подходят модификации на 400 мВ. При всем этом проводимость тока а возможно низкой. Также есть устройства с переменными транзисторами. Они стремительно прогреваются, однако не способны поддерживать огромные обороты болгарки, а проводимость тока у их составляет около 4 мк. Если вести разговор про другие характеристики, то номинальное напряжение стартует от 230 В. Малая частота у моделей с широкополосными симисторами составляет 55 Гц.

Пускатели для данных болгарок выполняются на симисторах с перегрузкой 20 А. Стандартная схема устройства содержит триод, обкладку стабилизатора и три транзистора. Блок выпрямителя в большинстве случаев устанавливается на проводной базе. Конденсаторы применяются как с фильтром, так и без него. Малая частота обыкновенной модели приравнивается 30 ГЦ. При сопротивлении 40 Ом пускатели способны поддерживать огромные перегрузки. Но случаются трудности при низких оборотах болгарки.

Сделать с симистором ТС-122-25 плавный запуск для болгарки в кустарных условиях достаточно легко. Главным образом рекомендуется заготовить контакторный резистор. Конденсаторы потребуются однополюсного типа. Только лиш в пускатель инсталлируются три элемента. Емкость 1-го конденсатора не должна превосходить 5 пФ. Для увеличения рабочей частоты припаивается контактор на обкладке. Некие специалисты молвят о том, что повысить проводимость есть вариант благодаря фильтрам.

Принципиальная электрическая схема шлиф машины штурм 900вт. Использование электрической схемы при ремонте болгарки

Как известно, нет ничего вечного и даже инструменты брендовых производителей ломаются, не говоря уже о так называемом “ширпотребе”. И болгарка (угловая шлифовальная машина) – не исключение. К стати, называть УШМ «болгаркой» стали во времена Союза, потому что тогда этот инструмент выпускался в Болгарии и оттуда поставлялись первые модели. Болгарка, как инструмент, получила очень большое распространение благодаря своей многофункциональности и удобству в работе. Так же существует много разновидностей и моделей болгарок, однако принцип работы и устройство принципиально не отличается. Поэтому рассмотрев устройство инструмента, возможные неисправности и способы ремонта, их можно применять к любой модели болгарки.

Устройство болгарки сравнительно простое. Основу инструмента составляет ее корпус, внутри которого находится электродвигатель, устройство пуска и шестеренчатая передача на шпиндель, на который крепят различные насадки.

Корпус выполняется из крепкой ударопрочной пластмассы. В зависимости от мощности, бывают различные габариты и форма инструмента. Некоторые модели обладают регулятором угловой скорости, который предназначен для оптимального выбора оборотов, при различных видах работы.
Еще одним компонентом может быть редуктор. Редуктор предназначен для создания оптимальных условий передачи вращения от ротора электродвигателя к режущему или шлифовальному кругу. При этом происходит снижение количества оборотов на выходном валу редуктора. Правильно подобранная скорость вращения и диаметр круга – залог максимально эффективной работы инструмента.

Кнопка для замены рабочего диска при нажатии на которую блокирует диск в определенном положении, не давая ему прокручиваться при снятии.

Предохранительная муфта служит ограничителем при внезапно возникшем реактивным крутящим моментом. По другому, при заклинивании диска в материале резко начинает вращаться сама болгарка, что может привести к травме работника. Эта муфта не допускает такого вращения.

Электродвигатель стандартно состоит из статора и ротора. Статор располагается в направляющих приливах пластмассового корпуса болгарки. С тыльной стороны статора имеется специальное устройство, называемое щеточным механизмом. В нем расположены медно–графитовые щетки. Щетки необходимы для передачи напряжения ротору через коллекторный узел.

Ротор находится внутри статора и закреплен в корпусе в подшипниковых узлах, которые выполнены вставлены непосредственно в корпус инструмента. Передний подшипниковый узел обычно делают в металлической пластине, или же, эта пластина может быть выполнена из алюминиевого сплава.

Корпус редуктора болгарки почти всегда выполняется из алюминиевого сплава и имеет несколько резьбовых отверстий для крепления дополнительной ручки. Вворачивая рукоятку в различные отверстия можно изменять плоскости расположения при работе.

Редуктор представляет собой две шестерни, с помощью которых изменяется направление выходного вала на 90 градусов и понижается скорость вращения. Отношение количества зубьев первичной шестерни к количеству зубьев вторичной шестерни называется коэффициентом передачи редуктора.

Типичные неисправности болгарок и методы диагностики и ремонта

Болгарка внезапно перестала работать .
Первое что необходимо сделать – отключить физически от сети и вручную провернуть диск. Если диск не крутится или крутится очень туго – сразу разбираете инструмент для визуального осмотра. Если крутится легко, то самое вероятное – не доходит электричество к щеткам электродвигателя. То есть проблема заключается либо в силовой вилке, либо в самом проводе, либо в механизме кнопки “Пуск”. Достаточно разобрать корпус и “прозвонить” кабель обычным тестером, или каким либо другим способом, на наличия обрыва. После устранения обрыва или замены провода болгарка заработает.

Провод и вилка гарантированно целы, а инструмент все равно не работает.
Необходимо разобрать пусковой механизм, причем желательно промаркировать снимаемые контакты – если впоследствии их подключить неверно, то может сгореть обмотка или заклинить якорь. Ремонт пускового механизма удается не часто – проще и надежнее заменить пусковую кнопку на любую аналогичную с подходящими параметрами по мощности. Стоит такая кнопка не так дорого и купить ее можно в любом магазине соответствующего профиля.

Пусковая кнопка и силовой провод находятся в работоспособном состоянии, болгарка не работает.
Проверьте щетки и щеткодержатели. Может быть обрыв или полный износ щеток. Ресурс этих устройств обычно ограничен несколькими годами, конечно, все зависит от интенсивности использования. Устраните обрыв или замените щетки.

Далее идут более серьезные неисправности, соответственно и ремонт требует определенных знаний и навыков.

Поломка или слизывание зубьев шестерён редуктора;
– заклинивание подшипников;
– выход из строя якоря или статора;
– выход из строя управляющей электроники;
– выход из строя коллектора;
– деформация корпуса;

При определении механических дефектов болгарки следует уделять больше внимания на состояние плонитарки (большая шестерня), хвостовика (шестерня на валу) и втулок. Неравномерный износ зубьев либо шатка валов свидетельствует о немедленной замене изношенных частей.

Выламывание кнопки фиксации шпинделя.
Причина – всего одна неосторожное движение, а именно нажатие (умышленное или случайное) на кнопку, когда диск крутится. Иногда поломки происходят из-за попыток снять заклинивший диск, используя кнопку. У многих болгарок на шпинделе, куда крепиться диск есть прорези специально для обычного рожкового ключа, посмотрите у своей болгарки, скорее всего и вас такое есть. Так вот, лучше пользуйтесь ими и рожковым ключом, чем кнопкой фиксации диска.

Сколы зубьев шестерен.
Обычно возникают вследствие заклинивания (в такой ситуации поломка инструмента не самое страшное, что может произойти). Признаком неисправности служит грохот в редукторе. Если шестеренка лишилась двух-трёх зубьев, то инструмент резать не сможет.
При этом надо менять шестерни парой и саму шестерню и коническое колесо. Когда пойдёте в магазин за шестерёнками не забудьте записать наименование вашей болгарки и её мощность.

Выход из строя электродвигателя.
Зачастую это случается у инструментов, которые работают в пыли и которых заставляют отдыхать в песке или на земле: засасываемая пыль стачивает обмотку. Впрочем, угробить мотор можно и без пыли – сильными перегрузками, особенно если инструмент маломощный. Поэтому у маленьких болгарок часто выгорает не только якорь, но и статор. У небольших болгарок бывает и поломка блока электронной регулировки оборотов. Если Вы используете болгарку для резки сильно пылящих материалов, в частности шифера, хорошо помогает для защиты инструмента надетый чулок на места вентиляционных прорезей в корпусе.

Подшипники.
Еще одно больное место болгарок (да как и других крутящих электроинструментов). Сильные иммунитетов против пыли выделяются немногие машины, а высокая частота вращения предполагает быстрый износ. Вообще подшипники не самая страшная поломка, они легко меняются. Однако важно произвести замену вовремя, иначе большая вероятность более серьезной поломки, ремонт которой сопоставим с покупкой

Статор
Если при включении диск начинает набирать обороты и слишком сильно разгоняется, определенно на обмотке статора имеет место витковое замыкание. Ремонт статора относится к наиболее серьезным поломкам, требует соответствующих навыков. Если Вы не уверенны в своих силах, то целесообразней доверить это профессионалам или воспользоваться услугами ремонтной мастерской.

Ремонт статора болгарки начинаем со срезания лобовых частей обмотки, остатки которой вынимаем. Далее делаем новую обмотку с помощью шаблона, зажатого между двумя большими пластинами на оси, которую можно вставить в электродрель. Главное – добиться идентичного количества витков, сделанных с должной плотностью и выдержать толщину проволоки. Вставляем две катушки в корпус статора, выводы делаем из того же обмоточного провода, изолировав гибкими трубочками соответствующего диаметра.

Редуктор
В моделях мощностью до 1100 Вт обычно используются шестерни прямозубые, установленные на якоре, а вот болгарки с большей мощностью, например, на 1500 Вт, требуют косозубые передаточные колеса. Оба варианта имеют коническую форму, поскольку ось штока редуктора пересекается с валом якоря, и передача возможна только угловым сцеплением зубьев.
Как правило, ремонт редуктора болгарки заключается только в замене шестеренок. Если сломалась дисковое зубчатое колесо, то снять его для замены будет очень сложно, в редукторе это узел закреплен лучше всего.

Регулятор оборотов
Почти у всех современных моделей дрелей, лобзиков, шуруповертов есть регулятор оборотов. Но далеко не все болгарки (шлифмашины) таким механизмом снабжены. Для резки металла отрезным камнем регулятор в принципе не нужен, но для шлифовки он просто не заменим. Предлагаемая схема самодельного регулятора очень простая и надежна. Деталей не много и они не дорогие. Если у Вас уже есть болгарка без штатного регулятора оборотов, то Вы легко можете ее усовершенствовать.

Можно собрать и отдельно в коробочке с розеткой и использовать ее как переноску с регулятором мощности. А можно сразу собрать регулятор в корпусе болгарки и вывести ручку резистора.

Правила пользования болгаркой и профилактическое обслуживание

Нельзя допускать, чтобы электроинструмент долгое время работал под нагрузкой на существенно сниженных оборотах (это можно определить на слух) по сравнению с оборотами холостого хода, и тем более нельзя допускать зажатия (блокирования) инструмента, иначе он сгорит в течение нескольких секунд.

После работы на пониженных оборотах не следует немедленно выключать электроинструмент. Чтобы предотвратить локальный перегрев, надо, чтобы он поработал некоторое время (более 1 мин.).

Важно четко соблюдать указанные в инструкции по эксплуатации сроки замены (добавления) смазки и ее количество.

При усилении шума во время работы болгарки или при ухудшении ее рабочих характеристик необходимо провести проф. обслуживание.

Профилактика заключается в полной или частичной разборке инструмента, очистке, смазке и замене (при необходимости) некоторых деталей.
Своевременная замена сравнительно дешевых деталей, которые быстро изнашиваются, позволит сохранить более дорогие составляющие длительного пользования, что в конце концов приведет к экономии при эксплуатации инструмента, избавит от преждевременного ремонта и намного продлит срок службы инструмента.

Практически каждый мастер, часто работающий с металлом, знает устройство электрической схемы болгарки. Болгарка является инструментом, который наиболее часто применяется для резки металла. Этот инструмент является источником повышенной опасности, поэтому следует перед каждым ее использованием проверять исправность электрического и механического компонентов конструкции.

Угловая шлифмашинка, которая на постсоветском территории носит название “болгарка” была еще 3-4 десятилетия назад мечтой каждого домашнего умельца. 30-40 лет тому назад этот рабочий инструмент выпускался одним производителем, заводом “Элтос-Болгарка”, располагавшемся на территории Болгарии в городе Пловдив. В настоящий момент производители предлагают потребителям различные модели и модификации этого инструмента, однако основные узлы конструкции практически не претерпели изменений. Большинство конструктивных элементов на различных моделях и модификациях отличаются только размерами.

Электрическая составляющая конструкции болгарки

За весь период своего существования внешний вид инструмента практически остался без изменений. Болгарка имеет продолговатый корпус, в который монтируется электропривод и редуктор. На боковой поверхности инструмента закрепляется ручка для удержания инструмента в рабочем положении, дополнительно для защиты мастера на корпусе инструмента закрепляется защитный кожух, прикрывающий рабочий элемент.

Болгарка, как и любой инструмент, в процессе эксплуатации может выходить из строя. В большинстве случаев для устранения поломок требуется простейший ремонт рабочего оборудования, его электрического компонента.

Для того чтобы произвести ремонт, нужно знать устройство не только механической части, но и электросхему инструмента. Для проведения качественного ремонта следует изучить принцип работы болгарки. В состав электрической схемы болгарки входят следующие конструктивные элементы:

якорь;
коллектор;
электрощетки;
редуктор;
статор;
кнопка запуска и блокировки;
силовой кабель с вилкой для подключения в бытовую сеть.

Каждый из компонентов предназначен для выполнения в электроцепи определенных функций, а неисправность любого из них ведет к остановке функционирования приспособления. Например, якорь представляет собой вращающийся элемент электроцепи. Он обеспечивает передачу вращательного движения на шлифовальный диск. Для того чтобы инструмент мог качественно функционировать, якорь должен вращаться с большой скоростью. Чем выше скорость вращения этого элемента конструкции, тем выше мощность прибора.

Функции, выполняемые компонентами конструкции болгарки

Коллектор представляет собой площадку на якоре, на которую выведены все силовые и управляющие кабели. Задачей коллектора является проведение проходящих по обмоткам сигналов к двигателю и блоку управления. Коллектор при снятии крышки корпуса сразу бросается в глаза наличием отполированных пластин, которые имеют крупные размеры.

Электрощетки в конструкции прибора служат для передачи электротока на коллектор от силового кабеля. В процессе работы, если щетки имеют нормальное техническое состояние, то через вентиляционные отверстия корпуса видно образующееся ровное свечение. В случае если свечение в процессе включения прибора не наблюдается или имеет пульсирующий характер, то это является признаком появления проблем с этим электрическим компонентом прибора.

Редуктор является одним из важнейших компонентов конструкции. Его назначение осуществлять передачу энергии вращения от вращающегося якоря к шлифовальному диску, обеспечивая его вращательное движение. Редуктор отвечает за частоту и мощь вращения рабочего инструмента болгарки.

Статор представляет собой сложный в техническом отношении узел конструкции прибора. В конструкцию статора входят обмотки, которые при взаимодействии посредством магнитного поля с обмотками якоря приводят последний в движение. Катушки статора имеют определенное число витков, рассчитанное в соответствии с требованиями электротехники. При выходе этого узла из строя требуется проведение перемотки катушек. Эта операция требует определенных знаний и навыков. Перемотку статора лучше доверить специалисту мастерской.

Электросхема устройства болгарки

В процессе проведения ремонта недостаточно знать предназначение основных конструктивных элементов электросхемы инструмента, нужно еще уметь читать ее. Электросхема болгарки является не очень сложной. Однако даже такая конструкция в некоторых случаях при проведении ремонта может вызвать затруднения.

Электросхема болгарки устроена определенным образом. Две катушки статора подключаются последовательно через кабель к бытовой сети с напряжением 220 В. Эти катушки электрически между собой являются не связанными. Включение и выключение этих обмоток осуществляется механическим путем при помощи выключателя. Этот выключатель является механически связанным с кнопкой пуска. Каждая из этих обмоток через контакт выключателя связывается с соответствующей графитовой щеткой.

Далее электроцепь при помощи двух параллельно подсоединенных к графитовым щеткам обмоток идет на катушки ротора. Цепь замыкается на клеммах коллектора. В состав якорной обмотки входит большое количество отдельных небольших обмоток, но к щеткам из графита подключаются только две.

Чаще всего шлифмашина выходит из строя именно из-за поломок ее электрических компонентов и разрыва электроцепи.

Для проведения диагностирования и выявления неисправностей в электроцепи применяется спецприбор — мультиметр. Этот прибор может потребоваться не только для проведения проверки работоспособности болгарки, но и любого другого электрического инструмента или прибора.

Удобнее всего начинать диагностирование с участка ввода электротока. Проверку проводят поэтапно, проверяя и прозванивая каждый из элементов электросхемы устройства.

Мелкий ремонт болгарки

В случае если после осуществления нажатия на пусковую кнопку инструмент не запускается, вполне вероятно, что причиной поломки является небольшая неисправность, которую можно устранить собственными силами. Диагностирование лучше всего проводить по принципу от простого к сложному. Чаще всего местом разрыва в электроцепи является участок от источника электроснабжения до графитовых щеток. В процессе ремонта следует снять кожух и протестировать цепь на участке подвода электротока к пусковой кнопке. В случае если не наблюдается подача тока на клеммы кнопки, то следует провести замену подающего электрокабеля.

В случае если электроток поступает на пусковую кнопку, но не транспортируется далее, то поломка инструмента заключается в выходе из строя пусковой кнопки. В случае выхода из строя кнопки следует провести ее замену. Для этой цели следует аккуратно разобрать пусковой механизм и заменить кнопку пуска. При подключении следует особое внимание обратить на клеммы, т. к. неправильное их подключение может привести к перегоранию обмоток инструмента.

Замена графитовых щеток

Выход из строя графитовых щеток является одной из наиболее распространенных поломок болгарки.

Срок службы этого элемента конструкции инструмента составляет порядка 1,5-2 года. Процесс замены щеток не представляет особых сложностей. Для замены этих конструктивных элементов потребуется вскрыть корпус инструмента. После вскрытия корпуса при помощи отвертки приподнимаются и сдвигаются щеткодержатели, которые закреплены на коллекторе.

Замену щеток следует производить только на фирменные, приобретенные в спецмагазинах. При приобретении новой щетки ее следует сравнить с оригинальной, которая извлечена из инструмента. Новая щетка должна полностью, по всем параметрам, совпадать с извлеченной из болгарки. После установки новых щеток, следует проверить плавность ее перемещения.

После установки и проверки плавности перемещения щетки она фиксируется при помощи щеткодержателя. После фиксирования щеткодержателя корпус инструмента закрывается.

Замена щеток — единственная операция, которую в процессе ремонта следует проводить собственными силами, остальные виды ремонта лучше доверить специалистам.

(УШМ), в простонародье болгарок, имеют регулятор оборотов.

Регулятор оборотов расположен на корпусе УШМ

Рассмотрение различных регулировок нужно начать с анализа электрической схемы болгарки.

простейшее представление электросхемы шлифовальной машины

Более продвинутые модели автоматически поддерживают скорость вращения вне зависимости от нагрузки, но чаще встречаются инструменты с ручной диска. Если на дрели или электрическом шуруповерте используется регулятор куркового типа, то на УШМ такой принцип регулирование невозможен. Во-первых – особенности инструмента предполагают другой хват при работе. Во-вторых – регулировка во время работы недопустима, поэтому значение оборотов выставляется при выключенном моторе.

Для чего вообще регулировать скорость вращения диска болгарки?

При резке металла разной толщины, качество работы сильно зависит от скорости вращения диска.
Если резать твердый и толстый материал – необходимо поддерживать максимальную скорость вращения. При обработке тонкой жести или мягкого металла (например, алюминия) высокие обороты приведут к оплавлению кромки или быстрому замыливанию рабочей поверхности диска;
Резка и раскрой камня и кафеля на высокой скорости может быть опасной.
К тому же диск, который крутится с высокими оборотами, выбивает из материала мелкие куски, делая поверхность реза щербатой. Причем для разных видов камня выбирается разная скорость. Некоторые минералы как раз обрабатываются на высоких оборотах;
Шлифовальные работы и полировка в принципе невозможны без регулирования скорости вращения.
Неправильно выставив обороты, можно испортить поверхность, особенно – если это лакокрасочное покрытие на автомобиле или материал с низкой температурой плавления;
Использование дисков разного диаметра автоматически подразумевает обязательное наличие регулятора.
Меняя диск Ø115 мм на Ø230 мм, скорость вращения необходимо уменьшить практически вдвое. Да и удержать в руках с 230 мм диском, вращающимся на скорости 10000 об/мин практически нереально;
Полировка каменных и бетонных поверхностей в зависимости от типа используемых коронок производится на разных скоростях. Причем при уменьшении скорости вращения крутящий момент не должен снижаться;
При использовании алмазных дисков необходимо уменьшать количество оборотов, так как от перегрева их поверхность быстро выходит из строя.
Разумеется, если ваша болгарка работает только в качестве резака для труб, уголка и профиля – регулятор оборотов не потребуется. А при универсальном и разностороннем применении УШМ он жизненно необходим.

Ремонт болгарки своими руками следует выполнять с большой осторожностью и без спешки. Негативные последствия манипуляций с силовым и/или электронным блоком могут повлечь превращение мелкой поломки в полную отбраковку шлифмашины, и тогда ее не спасет даже профессиональный мастер.

Болгарка – правила работы электрошлифовальным инструментом

Угловую шлифовальную машинку именуют «болгаркой» только на ремонтных просторах бывшего СССР по прозаичной причине – ее производством единолично занимался завод «Элтос-Болгарка» в г. Пловдив. Скоростной отрезной круг является незаменимым помощником при обработке самого прочного металла, при обустройстве сайдинга на потолок , при раскрое арматуры, листов, профилей и множестве других ремонтных операций. Не менее популярны шлифовальные возможности болгарок – они позволяют устранить заусеницы, шероховатости как с металла, так и с камня или мрамора.

За последние 40 лет ассортимент болгарок колоссально вырос, но правила обращения с этим удобным и многофункциональным инструментом особо не изменились. Более того – ремонт часто предотвращается соблюдением простых эксплуатационных рекомендаций :

Не снимайте кожух над абразивным кругом без крайней необходимости. Если же этого избежать нельзя, обязательно работайте в защитных очках и оберегайте инструмент от любых боковых касаний ;
Не обрабатывайте дерево, ДСП, МДФ и схожие материалы – для этого имеются пилы и ножовки;
Держите болгарку крепко и уверенно – при заклинивании диска весь инструмент может вырвать из рук, он получит сильные повреждения и повлечет опасность серьезных травм;
Работа любой болгарки сопровождается наличием характерных искр – остерегайтесь их попадания на электропроводку, шнур питания и любые другие горючие материалы;
Любая заготовка – разрезаемая или шлифуемая – должна быть надежно закреплена. Даже если предстоит резка замурованного в бетон арматурного прута при возведении ленточного фундамента из профнастила , следует убедиться в прочности всей конструкции до нажатия кнопки «Пуск» на шлифовальной машине;
Не давите на деталь для ускорения работы. Принцип работы абразивных кругов заключается в стирании материала заготовок и не нуждается в большом прижимном усилии . Точность движений при работе с болгаркой столь же полезна, сколь вредна грубая сила.

Ремонт инструмента – опора на знание ее конструкции и здравый смысл

Любая угловая шлифовальная машина состоит из следующих узлов и механизмов, в расположении и состоянии которых следует уверенно разбираться:

Якорь. Внутренняя часть электрического двигателя, вращающаяся при работе инструмента с регулируемой угловой скоростью. Чем выше скорость вращения якоря, тем больше мощность шлифмашины. В отличие от морского «собрата», якорь в электрооборудовании тормозить не должен ни при каких обстоятельствах;
Коллектор – отдельное место (площадка) на якоре, куда выведены силовые и управляющие обмотки. Уже из названия ясно – здесь происходит коммутация сигналов на двигатель и управляющий блок. Коллектор хорошо виден после съема корпуса – пластины контактов отполированы и имеют значительные размеры;
Электрощетки – специальная разновидность проводников для подвода тока от силового кабеля к коллектору. В рабочем состоянии слабо и ровно искрят, их свечение видно через вентиляционные отверстия в корпусе болгарки;
Редуктор – особое механическое устройство в передней части шлифовальной машины. Предназначено для передачи механической энергии вращающегося якоря к вращающемуся же диску. При этом корректировке подлежит как скорость вращения рабочего диска, так и развиваемая им мощность;
Статор – часть электродвигателя болгарки, в которой вращается якорь (ротор). Наиболее сложная часть инструмента, ввиду строгой точности запрессованных в нее обмоток. Перемотка статора болгарки своими руками – процедура авантюрная, лучше ее доверить специализированной мастерской;
Ручки-держатели, силовой кабель с вилкой и корпус с управляющими и регулирующими приборами.

Крайне желательным помощником в ремонте будут компоновочные и электрические схемы, а также подробная инструкция именно для той модели болгарки, которую требуется починить. К сожалению, многие производители подобными излишествами свои устройства не обременяют. В таком случае необходимую информацию можно почерпнуть у всезнайки-интернета и не проводить ремонт болгарки своими руками в расчете на «авось, там все просто», разумеется, если не хотите купить по итогам ремонтных процедур новый инструмент…

Ремонт болгарки своими руками – устраняем типичные неисправности

Главным принципом в ремонте любого электрического оборудования является постулат «двигайтесь от простого к сложному».

Будь то бытовой электропатрон или турбина на гидроэлектростанции – ремонтная последовательность должна исключать элементарные неисправности в первую очередь. Электрику и электронику не зря называют «двумя науками о контактах». Типичные неисправности болгарок вкупе с методиками их устранения таковы:

Инструмент внезапно перестал подавать признаки жизни. С вероятностью 90 % можно заключить, что ток из розетки не попадает на электрощетки. То есть проблема заключается либо в силовой вилке, либо в самом проводе, либо в механизме кнопки «Пуск». Достаточно разобрать корпус и «прозвонить» кабель обыкновенным тестером на предмет наличия обрывов – очень часто достаточно заменить провод, и болгарка заработает, как новенькая;
Провод с вилкой гарантированно целы, а инструмент по-прежнему обездвижен? Необходимо разобрать пусковой механизм, причем желательно промаркировать снимаемые контакты – если впоследствии их подключить неверно, то может сгореть обмотка или заклинить якорь. Заменить пусковую кнопку можно на любую аналогичную, рабочие параметры маркируются на ней вполне разборчиво;
Кнопка «Пуск» и силовой провод находятся в работоспособном состоянии, а болгарка трудиться не желает? Пришла пора заняться шеткодержателями. Очень часто достаточно зачистить контактные пластины на коллекторе, и появляется долгожданная искра и ровное гудение механизма. Если его нет, то необходимо осуществить замену щеток. Ресурс этих устройств обычно ограничен несколькими годами. Ряд моделей болгарок выпускается с припойным соединением электрощеток, выпаивать и ставить новые нужно в комплекте, их частичная замена не допускается;
После замены внимательно осмотрите старые электрощетки – если они обладают неравномерным износом, это является явным признаком смещения центра тяжести инструмента или его подвижной внутренней части. Лучше обратиться в специализированную фирму по ремонту сложного электрооборудования – самостоятельно отрегулировать баланс без опыта вряд ли получится.

Замена щеток относится к «вершине первого уровня» при самостоятельном исправлении неисправностей в электрошлифовальных машинах. Можно и дальше расписывать ремонтные рекомендации, как разобрать редуктор болгарки, перемотать ее обмотку или перенастроить электронную начинку. Но серьезные поломки требуют серьезного же подхода к работе. Если этот редуктор вы никогда не видели, как же вам удастся его починить? Шанс на включение болгарки зависит от вашего здравого смысла – экономия на профессиональном ремонте обернется потерей всего инструмента.

Принципиальная электросхема болгарки.

Электрическая составляющая конструкции болгарки

Устройство обычной болгарки.

якорь;
коллектор;
электрощетки;
редуктор;
статор;
кнопка запуска и блокировки;
силовой кабель с вилкой для подключения в бытовую сеть.
