Как собрать дрель: Электрическая дрель для дома: как выбрать

Инструмент дрель характеристики обороты двухскоростная мощность, мощная дрель Инструмент Проф

В современное время в каждом доме случается ремонт, перестановка, покупка новой мебели, установка дверей. Для мелкого ремонта, отделочных работ всегда необходимо оборудование, инструменты, с помощью которых можно просверлить дыры в стене, полу. Электрическая дрель — идеальный инструмент для подобных работ, который справляется с профессиональными задачами. Перед покупкой дрели необходимо понять, для каких целей она необходима. В наше время существует большое разнообразие дрелей, наша компания предлагает обычные, ударные дрели и дрели-шуруповерты, предназначенные для закручивания и выкручивания шурупов, саморезов. Дрель — универсальный инструмент для различных видов работ.

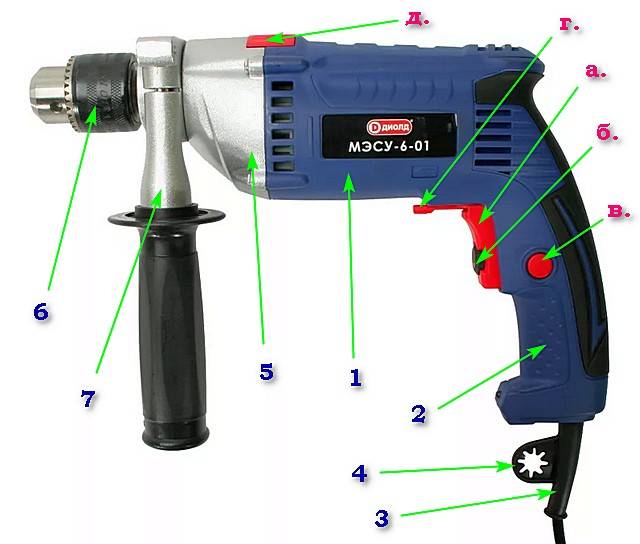

Дрель характеристики

Различают несколько видов дрелей — аккумуляторные, проводные, ударные. Аккумуляторная дрель по характеристикам отличается своей мобильностью, с ее помощью можно проводить удаленную работу.

Такая дрель отлично подходит для сверления отверстий в труднодоступных местах, а также там, где нет доступа к электричества. Выбрать необходимую дрель, работающую на автономном источнике питания, можно в каталоге нашего магазина.

Более мощным и надежным инструментом является проводная дрель. Такая дрель может справиться с обработкой более твердых материалов, например, камня, бетона, гранита. Проводная дрель питается от сети, поэтому пользуется большим спросом у тех, кто собирается делать ремонт в квартире, загородном доме, офисе.

Ударная дрель является надежным и качественным инструментом для проведения ремонтных, монтажных работ, где требуется особенная обработка. Такая дрель имеет возможность сверлить отверстия в твердых, устойчивых материалах. Но ударная дрель, к сожалению, не справится с бурением больших отверстий, здесь вам больше пригодится перфоратор, который справится с данной работой.

Обороты дрели

Ведущие производители строительных инструментов представляют большой ассортимент дрелей. Большим спросом пользуется ударная дрель или перфоратор, с помощью которых можно выполнять работы с твердыми и прочными материалами, например, с бетоном, камнем, гранитом, кирпичем.

С помощью дрели можно сверлить отверстия в разных материалах, выворачивать и заворачивать саморезы, шурупы, винты.

Регуляторы оборотов дрели используются в виде курка. От степени нажатия кнопки частота вращения изменяется, при этом кнопка фиксируется только при максимальном нажатии. Таким курком оснащены практически все современные дрели.

Дрель двухскоростная

Для ремонтных и отделочных работ необходимы профессиональные инструменты. В нашем магазине вы можете приобрести для себя различные инструменты, включая дрели. Основная задача дрели — сверление отверстий в стенах, полу. С помощью дополнительных насадок дрель может превратиться в шлифовальную машину или болгарку.

На строительном рынке большим спросом пользуется двухскоростная дрель, это надежный и качественный инструмент для сверления, заворачивания и выворачивания шурупов, саморезов, болтов. Обычно такие дрели имеют два режима скоростей — обычное сверление и сверление с ударом. В каждом доме нужен такой инструмент, с помощью которого можно собрать мебель, повесить полочку или картину.

Мощность дрели

Электрическая дрель используется для сверления отверстий в стене, полу, различных материалах, а также имеет возможность заворачивания шурупов, саморезов, болтов. Дрели делятся на два типа — бытовые и профессиональные.

Мощность дрели определяется в зависимости от вида мотора. Чем моторо мощнее, тем качественнее и надежнее будет выполняться работа по сверлению. Многие электрические дрели обладают функцией реверса, с помощью которого можно выворачивать шурупы.

Ударная дрель используется в работе с прочными материалами, в частности, с бетоном, кирпичем, искусственным или натуральным камнем.

Мощная дрель

При выборе дрели необходимо определиться, для чего она будет предназначена. Если вам необходимо время от времени повесить новые полочки или собрать мебель, для таких случаев подойдет обычная дрель. Для сверления отверстий в прочных материалах — бетоне, камне, кирпиче, вам понадобится более

мощная дрель — ударная, либо перфоратор. С помощью этих инструментов вы сможете сверлить отверстия любого диаметра и глубины.

Если вы хотите купить инструмент дрель, обращайтесь в наши магазины по адресам: г. Санкт-Петербург, Малый пр. П. С., д. 26/28 и пр. Обуховской обороны, д.60 или звоните по телефонам (812) 235-66-00, (812) 230-33-98, (812) 325-69-69, (812) 412-92-21. Наши специалисты готовы проконсультировать вас по любым вопросам.

три способа сборки, описание и схемы

Миниатюрная, ручная дрель может пригодиться вам для проделывания отверстий в платах, на случай, если вы захотите собрать какой-то электроприбор самостоятельно у себя дома.

Кроме того, такой прибор может использоваться в повседневных моментах, например им можно проделать отверстия в пластике или деревянной панели.

Орудовать такой дрелью гораздо удобнее, чем большой электродрелью или шуруповертом, поскольку этот миниатюрный вариант намного легче и меньше.

Если собрать такой прибор, он отлично справится с мелкой, кропотливой работой. Ниже мы опишем, как собрать маленькую дрель, используя моторчик в домашних условиях. В конце статьи вы найдете фото и видео инструкции как ее собрать.

Ситуация 1 – новое применение кассетника

Как вы уже догадались, нашу первую самодельную дрель мы можем собрать из старого видеомагнитофона. На самом деле вам понадобиться только моторчик из него. Он будет вращать патрон с прибором.

Поскольку питание прибора происходит от 5 Вольт, то необходимо будет прикупить подходящий генератор или несколько аккумуляторов. Если так, то можно применить специальный USB-адаптер, но скорее всего сила слегка пострадает.

Вам также потребуется приобрести цанговый патрон. Его можно найти на различных радиорынках или заказать в интернете, на недорогих китайских сайтах.

Также нужно найти соответствующий каркас для портативной дрели, хотя в принципе, можно держать его прямо за моторчик.

Начнем! Для того, чтобы собрать переносную дрель с моторчиком, вам необходимо будет пройти такие этапы, как:

1. Прикрепить два эластичных кабеля к контактам прибора
2. В цанговую гильзу поместить сверло необходимого калибра
3. Приготовленный наконечник посадить на вал моторчика и зафиксировать цангу болтами.
   Акцентируем ваше внимание на том, что размер патрона должен безупречно подходить под калибр вала моторчика. Обычно он достигает 1-2 мм. В обратном случае вы не сможете избавиться от вибрирования при работе с этой дрелью. В том случае, когда отверстие в цанге получилось чуть шире, нежели вал моторчика, вы можете исправить это, путем подкладывания пары слоев изоленты, плотной бумаги, пластыря, полиэтилена или другого сырья. Это уменьшит расстояние, и снизит уровень вибрирования и шума.
4. Все винтики наконечника нужно плотно зафиксировать, а после этого подсоединить кабеля к любому источнику энергоснабжения и опробовать ваше устройство. Для большего комфорта в работе, установите кнопку или выключатель в разрыв электропитания.

Это все рекомендации для того, чтобы собрать ручную дрель с моторчиком. Такой прибор, как вы заметили, собрать вовсе нетрудно, даже электрику аматору.

Пожалуй, единая слабость этого прибора – недостаточная надежность хрупкого сверла.Если бурить проходы не под углом в 90 градусов, сверло моментально сломается.

Поэтому будьте к этому подготовлены и запаситесь несколькими сверлами для испытательных действий.

Еще одно обстоятельство – чтобы дрель вращалась в обратную сторону, просто поменяйте кабеля между собой  местами.

Ситуация 2 – достаем бобины

Следующий необычный метод собрать «домашнюю» дрель – с применением спиннинговой шпульки. В данном случае технология конструкции достаточно легкая, но сама особенность конструкции будет основываться на механическом движении, инструмент выйдет портативным.

Для сборки прибора вам пригодятся такие материалы:

• рыболовная катушка
• патрон от старой дрели или цанговый зажим необходимого калибра
• термопластичный клей или холодная сварка
• маленькое сверло

Сам процесс конструирования несложный, всего в два действия. Для начала, необходимо разобрать шпулю с леской и отсечь оставшуюся ненужную ось. Затем,приклеить патрон или цанговый зажим на оставшийся шток. После того, как клей застыл, проверьте исправность вашей дрели.Все мелочи и особенности сборки такой дрели есть в данном видео.

Ситуация 3 – с использованием дезодоранта

И наконец, крайний способ по сборке ручной дрели для посетителей нашего сайта – с использованием моторчика из видеомагнитофона и контейнера от дезодоранта.

Безусловным плюсом такого прибора является то, что он управляется отдельно выведенным выключателем и имеет корпус, который легко ложиться в руку.

Заряжаться энергией такое устройство будет от простого блока питания. Выбирайте его исходя из особенностей моторчика.

Поехали! Для начала соберите все необходимые элементы вместе:

• кассетный «движок»
• подходящая цанга со сверлом
• корпус дезодоранта
• разъём RCA  или попросту «колокольчик» для подсоединения
• блок электропитания
• коммутатор от бывшей переноски.

Для начала необходимо собрать мини дрель по указаниям, оставленным выше: посадить цангу на вал и зафиксировать 4 винтами. Затем каркас так называемого движка помещается в контейнер дезодоранта.

Размеры корпусов должны быть подобраны очень точно.Если вдруг моторчик свободно «гуляет» внутри дезодоранта, примотайте его с помощью скотча или приклейте термопластичным клеем.

Когда эти работы выполнены, проделайте лазейку в колпачке дезодоранта для выхода сверла.Аналогично проделайте отверстие для вывода проводов.

В пластике ножом вырежьте гнездо для выключателя, после чего припаяйте каждый из элементов цепочки поочередно и поместите их на специально отведённое место.

Огромным плюсом такого прибора будет то, что им легко управлять, он выглядит миниатюрно и современно. Мы советуем присмотреться именно к этому методу изготовления, так как он одновременно и удобен и безопасен.

Идеи для инспирации

В этой статье мы описали три самых известных способа собрать ручную дрель для бытовых потребностей. На просторах интернета, мы подобрали для вас несколько необычных идей для инспирации.

Читайте и приступайте к работе:

Представляем вам топ-5 самых оригинальных «домашних» дрелей:

• ручка от пистолета с жидкими гвоздями для удобства. Моторчик из старого ксерокса HP. Питается с помощью обычной зарядки от сети.
• оживляем фен. Сам домашний мастер заявляет, что он использовал моторчик от обычного фена, а значит, чтобы собрать, ему не нужно блоков электропитания, он сам по себе достаточно мощный. Но! Не забывайте о возможности перенапряжения сети и обязательно нужно собрать прочный каркас, изолируйте все соединения. По образу и подобию, вы можете взять за основу дрели и старый погружной блендер. Что бы собрать, ручка тоже пригодится пригодиться.

• зубная щетка со сверлом. Никогда не задумывались, что можно просверлить зубной щеткой? Для того, чтобы собрать дрель из электрощетки, необходимо присоединить только цанговый наконечник и подпилить верхушку. Аккумулятор и движок уже на месте!
• простая пластиковая бутыль тоже удачно подойдет, чтобы собрать инструмент, для роли каркаса переносной дрели. Здесь цангу заменит специальный патрубок, подобие которого есть в клеммных колодках для кабелей.
• и заключительный пример – можно собрать инструмент с переключателем. В такой ситуации, для проделывания проемов на односторонних платах не требуется систематическое подключение вилки питания к сети. А комфортная ручка превратит процедуру бурения в приятное времяпрепровождения.

На этом все. Мы описали для вас самые простые способы собрать  портативную дрель с движком. Как вы понимаете, сложностей здесь минимум, а вариантов для вдохновения – максимум.

Думаем, что наши фотоматериалы и видеоинструкции как собрать, остались для вас продуктивными и занятными.

Кстати, вы с легкостью можете собрать дрель, применив старый DVD плеер, шуруповерт, электрический станок для бритья или даже движок от стиральной машины. Пользуйтесь!

Как собрать дрель с кулачковым патроном своими руками

При помощи дрели можно совершать довольно много ремонтных махинаций. Однако, не у каждого она имеется в распоряжении. Стоят простые дрели относительно не дорого, но человеку, который занимается ремонтом редко она особо и не нужна, чтобы лишний раз тратить на нее деньги. Сегодня существует много способов создать дрель своими руками, чтобы сэкономить. Не смотря на большие габариты фабричных дрелей, сконструировать свою – не будет сложной задачей. Ниже приведены два способа собрать дрели разных размеров.

Мини-дрель

Мощность такой дрели будет не большой, однако она подойдет для сверления плат или маленьких отверстий. Кроме того, она очень компактна в своих размерах. В этом варианте сборки отсутствует цанговый патрон, вместо него используется лишь одна клема для упрощения конструкции.

Для сборки понадобится:

• Блок питания на 12 вольт, который будет питать дрель
• Клема
• Тактовая кнопка и штекер для блока питания
• Уголок и корпус из пвх трубки
• Моторчик на 9 вольт
• 3 провода

Сборка происходит следующим образом:

1. Для начало, припаиваем провода к моторчику. Наносим перед этим на них флюс.
2. Припаиваем один провод к тактовой кнопке. У такой кнопки 4 контакта, и нужно проверить, какие из них рабочие. Для этого может потребоваться мультиметр, который нужно поставить в режим «сопротивление». После этого припаиваем ее к выбранному проводу, а также припаиваем третий провод к противоположному контакту.
3. Присоединяем пайкой все концы проводов к штекеру для блока питания.
4. Подключаем дрель к питанию, и проверяем ось вращения. Правильно собранная дрель будет вращаться по часовой стрелке. Если же она вращается против часовой стрелки, нужно поменять местами полярность проводов, которые припаяны к штекеру.
5. Проделываем в уголке отверстие, в которое вставим кнопку.
6. Вставляем то, что получилось в корпус. Перед этим желательно разогреть детали корпуса строительным феном. В уголок помещаем мотор, провода — в трубку, и соединяем части силикатным клеем.
7. Надеваем клему на ось двигателя. Чтобы зафиксировать сверло, один винтик вставляем в ось двигателя, вторым фиксируем сверло. Готово.

Средняя дрель с кулачковым патроном

Эта дрель обладает большими габаритами, мощностью. Подойдет для более сложных работ, но и ее сборка сложнее. Для нее понадобится больше деталей. Зато такой инструмент ничем не уступает обычной заводской дрели.

Детали:

• Кулачковый патрон
• Моторчик на 12 вольт мощностью в 50 ватт
• Пластиковая канализационная труба для корпуса на 40 мм, и заглушка на 32 мм
• Тактовая кнопка
• Реле на 12 вольт
• Штекер
• Повышающий преобразователь, благодарю которому реле будет включаться при меньшем напряжении
• Провода

Сборка дрели:

1. Для начало вставляем сверло в патрон и фиксируем.
2. Обрезаем трубу. В среднем ее длина должна быть около 15 сантиметров.
3. Проделываем разъем под тактовую кнопку на конце трубы.
4. Спаиваем весь механизм в такой последовательности: мотор – реле – повышающий преобразователь – тактовая кнопка – вход. Более детально это показано на прилагающийся схеме.
5. Полученную конструкцию помещаем в корпус. Чтобы мотор не шатался и не выпадал– лучше всего обернуть его изолентой, чтобы зафиксировать.
6. Припаять провода к штекеру. В заглушке проделать дыру для этого штекера, и зафиксировать его. Готово.

Для того, чтобы она не скользила в руке, получившийся инструмент можно обтянуть карбоном, а также использовать термоусадку на оба конца трубки. Таким образом ей будет удобней пользоваться.

Выбирать подходящий из двух вариантов сборки–лучше опираясь на свои технические навыки и умения в конструировании.

Похожие радиосхемы и статьи:

как сделать самодельную из моторчика в домашних условиях, граверы

На чтение 7 мин. Опубликовано 29.11.2018

Мини-дрель — это универсальный помощник мастера при проведении мелкого домашнего ремонта. Им также пользуются для починки различных видов цифровой и компьютерной техники или радиоэлектроники. Найти прибор можно на рынке или в магазине электрооборудования, но это может оказаться дорогим удовольствием.

Поэтому, если мини-дрели под рукой нет, а тратить собственные кровные на ее покупку нет ни времени, ни желания, можно воспользоваться советом бывалых мастеров и сконструировать инструмент на дому, используя подручные средства и материалы.

Необходимые материалы

Перед тем как переходить к описанию различных способов изготовления самодельной мини-дрели, следует определить, из каких конструктивных элементов состоит этот инструмент.

Всего их четыре:

• Привод — сердце любого инструмента. Он может быть как механическим, так и электрическим, в виде электромотора. При этом, исходя из правил безопасности, мастера рекомендуют использовать для мини-дрели маломощный агрегат с рабочим напряжением до 12 Вольт.

Электродвигатель RS385 12V

• Патронный зажим. При желании можно найти универсальный патрон, подходящий и для сверла, и для шуруповерта. Такими являются, например, цанговые механизмы — стоят они дешево, и состоят из патрона и сменных свёрл, которые фиксируются в патроне выступающими болтиками.

Патрон мини малый на 0.7 мм – 3.2 мм

• Миниатюрная батарея или силовой блок для питания нашей мини-дрели. Если есть возможность, лучше использовать агрегат с регулируемым подающимся напряжением, это позволить изменять частоту вращения вала.

• Кожух или корпус.

Справка! Существуют варианты мини-дрели с ручным или электрическим приводом, при изготовлении которых отдельные элементы исключаются из конструкции (например, силовой блок или корпус).

Полный аналог фабричного «дремеля»

Первое, что потребуется, чтобы сконструировать мини-дрель — миниатюрный электромотор на 5 — 12 Вольт. Их можно найти в детских и декоративных игрушках, старых кассетных плеерах, принтерах или портативных вентиляторах. Во многих магазинах они продаются в секции электроники и моделирования, в том числе и в интернет-магазинах.

Пример дрели

Оригинальный корпус тоже делается самостоятельно с таким расчетом, чтобы двигатель плотно закреплялся внутри, при этом оставляя зазор или открытую часть в месте нагрева.

Корпусом мини-дрели может быть любая пластиковая трубка.

Попадаются модели, в которых использовался тубус от герметика, шприц, пластиковый туб от зубной пасты или от детских конфет.

Подойдет также подпиленный по нужной длине кусок сантехнической пластиковой трубы, но в этом случае открытые концы нужно будет закупоривать какой-либо подвижной «пробкой», например, акриловой или вырезанной из пластика.

Патрон или зажим мини-дрели можно изготовить самостоятельно, например, из обычной соединительной клеммы, или купить на рынке или в магазине. За цангой можно обратиться в граверные мастерские, а также в отделы для моделирования или секции комплектующих для бытовых электроинструментов.

Полученный инструмент — это универсальный вариант; в зависимости от вида ремонта таким зажимным патроном фиксируются различные насадки: сверла, фрезы, диски с режущей кромкой или головки отверток.

Из электрической зубной щетки

Пример из зубной щетки

Интересным вариантом является мини-дрель, которую можно переделать из устаревшей электрической зубной щетки.

Установленный в ней движок и редуктор способны передавать достаточный вращательный момент, чтобы высверлить отверстие в тонком металле, пластмассах или компьютерных платах.

Главное, что потребуется от мастера — заменить на валу чистящую головку тем же граверным или цанговым патроном. Важно перед покупкой патрона определить диаметр вала, чтобы патрон надежно на нем фиксировался — иногда для этого потребуется подпилить крепежные шурупы.

Справка! Многие щетки, включая и устаревшие модели, уже снабжены регулятором скорости вращения и продаются в комплекте с аккумуляторным устройством.

Из старого магнитофона

Еще одной основой мини-дрели может послужить вращавший CD болванку электромоторчик видавшего виды плеера или магнитофона. Стандартный моторчик таких устройств работает от 6В напряжения поэтому, возможно, потребуется дополнительно приобрести портативный блок питания или соорудить крепление для аккумулятора или батарейки.

С помощью двух припаянных проводков силовой блок (через кнопку-переключатель или без него) прикрепляется к моторчику и фиксируется скотчем или клеем в самодельном трубкообразном корпусе. После этого на вал закрепляется все тот же цанговый патрон, который удерживает сверло.

Важно! Чтобы избежать «восьмерок» и вибрации сверла, диаметр отверстия цанги должен максимально точно соответствовать размеру вала движка, как правило, 1,5 — 2,3 мм, и плотно на нем сидеть.

Из рыболовной катушки

Простой и эффективный вариант мини-дрели можно сконструировать, используя в качестве привода катушечный механизм обыкновенной удочки. Такой инструмент будет работать как бур, на котором вращательный момент рукоятки передается через зубчатую шестерню.

От мастера потребуется только демонтировать лесочную шпульку катушки и подрезать ось, после чего на их место приварить или приклеить цангу или патрон от неработающей дрели, в котором будет фиксироваться сверло.

Модель отличается механическим приводом, не требует электропитания, и приводится в движение вручную.

Экономный вариант без корпуса

Самая бюджетная модель мини-дрели — обычный электромотор, к которому через проводку без корпуса подключен силовой блок.

На 12-вольтовый моторчик потребуется блок питания, состоящий из 30-ватного трансформатора и выпрямительного моста, например, на диоде 1N1007.

Предохранить моторчик от пульсирующих колебаний обмотки в процессе выпрямления напряжения позволит включение в цепь простейшего конденсатора, до 25 В с емкостной характеристикой в 1000 микрофарад.

Цепь работает надежно, но с ростом нагрузки, например, при высверливании плотного материала, будет падать напряжение, что приведет к остановке вращения. Напряжение можно стабилизировать, добавив в цепь КР142ЕН8Б или L7812CV стабилизаторы

После того как приводной блок готов, изготавливается или покупается патрон — для домашнего сверления миниатюрных отверстий может подойти даже стержень от ручки, в котором клеем фиксируется сверло. Также патрон можно заменить предложенной ранее цангой или шурупной клеммой.

Альтернативные варианты

Мини-дрель в корпусе шариковой ручки — модель, сборка которой не потребует больших затрат. Для конструирования будут нужны:

• шариковая ручка;

• миниатюрное сверло с необходимым диаметром;
• термоклей;
• крепкая штифтообразная палочка по диаметру отверстия корпуса ручки. На конце штифта должна быть крестовина, перекладина или «барабан», которыми будет обеспечиваться вращение палочки в корпусе.

Желательно, чтобы корпус был изготовлен из металла или прочного пластика, так как на него придется нагрузка при вращении палочки-штифта внутри конструкции.

Для того чтобы сделать дреммель, из корпуса вынимают все элементы и вместо стержня в «пишущий» конец закрепляют сверло. Делают это так, чтобы часть сверла ушла внутрь корпуса и фиксировалась с помощью клея на штифте, который вкладывается в корпус с нижней стороны до упора вращательной части. Для большей надежности барабан можно закрепить на корпусе, чтобы вращался только штифт и монтированное на него сверло.

Еще один оригинальный вариант — это старый фен. Извлечь из него нагревательный элемент для мастера не составит большого труда, а мощности его мотора, при 1500 — 1800 об/мин хватит для совершения основной вращательной операции.

Наконец, в еще одной модели мини-дрель, которую можно изготовить в условиях домашней мастерской, корпусом выступает патрон от обычной лампы накаливания. Его размеров как раз хватит, чтобы закрепить внутри электромотор. Для этого подойдет термоклей или «холодная» сварка. Блок питания при этом размещается отдельно, например, в плотной пластиковой банке из-под лекарства или даже мыльных пузырей.

Провода или шнур выводятся через крышку и с помощью паяльника фиксируются на патроне. Также на крышке может располагаться выключатель, тогда провода проводки сначала подключаются к нему.

Важно! Перед тем как закрепить двигатель мини-дрели внутри патрона, поверхность двигателя и внутренняя сторона патрона предварительно обезжириваются. Для этого их следует обработать ацетоном.

Таким образом, воспользоваться представленными выше способами для того, чтобы самостоятельно в домашних условиях изготовить мини-дрель, может как бывалый мастер, так и новичок, имеющий минимальные навыки в работе с проводами и электрооборудованием.

Созданный своими руками компактный инструмент заменит дорогостоящий промышленный аналог и, при грамотном обращении, справится с поставленными перед ним задачами и прослужит достаточно долго.

Инструкция по сборке самодельной дрели – “Электрик

Компактная самодельная мини дрель может использоваться для сверления печатных плат, если Вы вдруг решили собрать какой-нибудь электроприбор своими руками. Помимо этого, она пригодится в обычных бытовых целях, если есть необходимость просверлить небольшое отверстие в деревянной доске либо пластике. Работать таким инструментом на много удобнее, чем большой дрелью или шуруповертом, так как мини вариант гораздо более легкий и компактный, что позволяет выполнять мелкую работу быстрее и качественнее. Далее мы расскажем, как сделать мини дрель из моторчика своими руками, предоставив фото инструкции и наглядные видео примеры

Способ №1 – Вторая жизнь старому магнитофону

Как Вы понимаете, первый вариант самодельной мини дрели будет изготовлен из забытого временем CD магнитофона. Все, что Вам нужно от бывшего хита продаж – моторчик, который будет вращать патрон с инструментом. Так как питание устройства происходит от 6 Вольт, дополнительно придется подыскать соответствующий блок питания либо несколько батареек. Вы можете использовать адаптер юсб, однако мощность в этом случае несколько понизится. Кроме этого, нужно самому купить цангу (продается в любом радиомагазине или на рынке, в интернете на AliExpress, цена небольшая) и найти подходящий корпус для самоделки, хотя это не обязательно, можно держать инструмент прямо за мотор.

Итак, для того, чтобы самостоятельно сделать мини дрель из моторчика в домашних условиях, Вы должны выполнить следующие действия:

1. К контактам устройства припаять два гибких проводка, как показано на фото.
2. В цангу установить сверло подходящего размера.
3. 3. Готовую насадку посадить на вал моторчика, и закрепить патрон винтами. Обращаем Ваше внимание на то, что отверстие цанги должно идеально подходить под диаметр вала, который обычно составляет 1,5 либо 2,3 мм. В противном случае Вам будет сложно убрать вибрацию при работе самодельной маленькой дрели. Если же отверстие в цанговом патроне оказалось больше, чем вал электродвигателя, то вы можете попробовать подмотать несколько слоев скотча, плотной бумаги, полиэтилена или другого материала. Это компенсирует зазор и сократит вибрации.

4. Все 4 болта на насадке аккуратно затяните, после чего подключите провода к источнику питания и испытайте готовую самоделку. Для удобства использования желательно в разрыв питания добавить кнопку или выключатель.


Вот и вся технология сборки устройства своими руками. Как Вы видите, сделать микродрель из моторчика совсем не сложно, даже электрику-новичку. Единственный недостаток такого устройства – маленькая прочность тонкого сверла. Если Вы будете сверлить отверстия не под прямым углом, оно сразу же сломается, так что будьте аккуратны и купите несколько свёрел про запас для тренировки.

Очень важный момент, о котором Вы должны знать – чтобы дрель крутилась в другую сторону, просто поменяйте провода местами! Интересную видео инструкцию о том, как сделать простую дрель, можете посмотреть ниже:

Простая бормашина из подручных средств

Способ №2 – Катушка в ход!

Еще один оригинальный способ сделать мини дрель в домашних условиях – с использованием катушки от удочки. В этом случае технология сборки довольно простая, но сам принцип работы уже будет основан на механическом вращении, получится ручная мини-дрель

Для изготовления устройства своими руками Вам понадобятся:

• безынерционная катушка;
• патрон от старой дрели либо цанговый зажим подходящего размера;
• термоклей либо холодная сварка;
• сверлышко.

Процесс сборки довольно простой и состоит всего из двух этапов. Первым делом нужно демонтировать шпулю с леской и отрезать оставшуюся лишнюю ось. После этого патрон наклеивается на оставшийся шток. Можно обойтись без патрона и установить вместо него цангу.Когда клей застынет, можно проверить готовую мини бормашину. Увидеть все подробности сборки Вы можете в данном видео примере:

Как самому сделать микродрель из катушки

Способ №3 – Идея с антиперспирантом

Ну и последний вариант самодельной мини дрели, который мы хотели бы предоставить читателям «Электрик — Сервис» – с использованием кассетного моторчика и емкости от антиперспиранта. Преимущество данной модели в том, что она управляется отдельно выведенной кнопкой включения/отключения и имеет удобный корпус. Питаться такая самоделка будет от обычного блока питания, который нужно подобрать исходя из характеристик мотора.

Итак, сначала Вам нужно будет подготовить следующие материалы:

• моторчик от магнитофона;
• подходящая цанга со сверлом;
• использованный антиперспирант;
• гнездо RCA для подключения питания и ответная часть для него;
• блок питания;
• выключатель от старой переноски.

Первым делом нужно сделать мини дрель по инструкции, предоставленной в самом начале: посадить цангу на вал и закрепить болтами. Далее корпус моторчика устанавливается в антиперспирант. Как видно по фото, размеры идеально подошли для установки детали. Если мотор имеет свободный ход внутри корпуса, закрепите его изолентой и термоклеем.

После этого в верхней крышке нужно просверлить отверстие под выход цанги либо самого сверла. В то же время в дне нужно сделать отверстие под разъем для питания. С помощью канцелярского ножа необходимо также вырезать окошко под выключатель, после чего спаять все элементы цепи последовательно и установить их на удобное для вас место.

Преимущество такого варианта самодельной мини дрели заключается в удобном управлении, маленьких размерах и стильном внешнем виде. Рекомендуем в домашних условиях сделать именно этот вариант, потому что он самый удобный, безопасный и вместе с тем доступный.

Обзор различных идей по созданию

Примеры для вдохновения

Выше мы предоставили 3 наиболее популярных варианта самодельной микродрели для сверления печатных плат. На форумах мы нашли еще несколько оригинальных идей, которые, возможно, вдохновят Вас на то, чтобы сделать свою, уникальную самоделку.

Итак, к Вашему вниманию фото идеи запчастей для создания мини дрели своими руками в домашних условиях:

1. Рукоятка клеящего пистолета для удобной эксплуатации. Моторчик взят со старого принтера Canon. Питание осуществляется от обычного зарядного устройства.
2. Вторая жизнь фену. Как утверждает изобретатель, данная самоделка собрана на основе мотора от обычного бытового фена, а значит не требует особых блоков питания и имеет высокую мощность. Однако не стоит забывать об опасности сетевого напряжения, поэтому необходим надежный корпус и изоляция всех соединений. Аналогичным образом можно сделать устройство из старого блендера, причем оставив ручку не тронутой.

3. Зубная щетка для сверления плат. Следующей идеей будет использование зубной щетки в качестве мини дрели. Тут уже и батарейки, и моторчик есть, нужно только спилить верхнюю часть и установить цанговую насадку.

4. Пластиковая бутылка также может удачно использоваться в качестве корпуса для самодельной бормашины, а цанговый патрон отлично заменяет специальная втулка, аналог которой есть в клемниках для проводов.

5. Еще один вариант с тумблером для удобного управления. В этом случае для сверления отверстий на печатках не нужно будет постоянно подключать вилку питания в розетку. К тому же удобная ручка сделает процесс сверления более комфортным.


Вот и все, что хотелось рассказать Вам о том, как сделать мини дрель из моторчика своими руками. Как Вы видите, ничего сложного нет, а идей для сборки существует безграничное количество. Надеемся, что наши фото примеры и видео инструкции были для Вас полезными и интересными. Помимо этого Вы можете собрать микродрель своими силами, используя старый дисковод от DVD, шуруповерт, электробритву и даже моторчик от стиральной машинки!

Похожие материалы:

В Приморье завершается сбор березового сока » Новости Владивостока и Приморского края

В Приморье завершается сбор березового сока. Сборщики стремятся сдать последние собранные объемы на консервацию, чтобы напиток был доступен населению и вне сезона…

Пустые емкости, трубки и дрель – с этими нехитрыми орудиями можно идти в лес на сбор березового сока.

Для получения напитка подойдет береза любая – их в Приморье произрастает множество, все-таки субтропики. Самые распространенные виды: белая манчжурская, желтая, железная и черная или даурская.

Определившись с деревом-донором, добытчик сверлит аккуратное отверстие сантиметров 10 глубиной.

Иван Логачев, сборщик березового сока: “Все.. Теперь вставляем трубочку сантиметра на полтора-два”.

Сборщики сока говорят, что каждое дерево может без вреда для себя отдавать по 20-50 литров жидкости в сутки. Чем толще дерево, тем быстрее наполнится канистра. Вкус и цвет сока от каждой березы разный, даже у одинаковых и растущих рядом.

Как правило, заготовители березового сока готовятся к сбору продукта… заходят в лес, выбирают деревья, сверлят отверстия и устанавливают емкости… и лишь спустя сутки возвращаются на то же место, с канистрами побольше…

Но сегодня в лесу сборщиков ожидало разочарование – ночью здесь прошел сильный пожар. Огонь уничтожил большую часть емкостей… В итоге, вместо 500 литров собрали лишь 50.

Иван Логачев, сборщик березового сока: “Обидно? Очень обидно… столько трудов… Из-за какого-то ротозея, который что-то где-то поджег…”

Но нужно торопиться – срок годности свежей жидкости максимум сутки, так что нужно поскорее сдать березовый сок на консервацию. На крошечном заводе в поселке Сибирцево, принципиально используют советские технологии еще 70-х годов…

Сергей Волченков, председатель союза Черниговского райпо приморского крайпотребсоюза: “В то время было все натуральное, все было качественное, мы стараемся делать так же, как было раньше… У нас только натуральный сок, с небольшим добавлением сахара, и лимонной кислоты. .. Это для вкуса”.

Вот он, тот самый вкус детства… О пользе сока знают все и давно, однако диетологи напоминают: это все же не вода и нужно знать меру. Сезон сбора напитка практически закрыт, но сок в банке все еще доступен для всех желающих…

Источник: “Вести:Приморье” [ www.vestiprim.ru ]

благовещенский травматолог-ортопед собрал коллекцию из сотен необычных камней — Амурская правда

«Каменная болезнь»

— «Каменной болезнью» я серьезно заболел лет 15—20 назад, а так с детства интересовался камнями — их необычной формой, цветом, породой, изучал минералы, — рассказывает врач — травматолог-ортопед Роман Николаев. — А потом, видимо, наступило «обострение», и сейчас у меня дома большая коллекция камней. Из всех больше нравятся кварцы и кальциты.

Свои «шедевры» он находит в буквальном смысле под ногами — на грунтовых улицах Благовещенска, на берегу Зеи и Амура. «Какая-то осадочная порода по типу кремнезёма», — звучит непонятно, а выглядит очень красиво. Это фиолетовый в белую крапинку удлиненный булыжник. Или вот полупрозрачный опал, который используется в ювелирном деле, — по-научному он называется «аморфный кремнезём».

Вообще самый распространенный в Приамурье минерал — это кремний, SiO2. Встречается также кварц или скрытокристаллическая разновидность кварца — халцедон. Кстати, тот же сердолик — желто-красная и оранжево-красная разновидность халцедона. Если направить на него луч света, он будет словно светиться изнутри, так как имеет просвечивающуюся структуру.

Агат, из которого делают красивые украшения, тоже встречается у нас, и это тоже разновидность халцедона. В коллекции врача несколько видов агата. Причем внутри минерал может еще состоять из прозрачных кристаллов кварца. «Ну, как такой не подобрать с земли?» — замечает врач.

«Теперь не пилю»

Некоторые экземпляры Романа Валерьевича снаружи ничем не примечательны. Зато у них богатый «внутренний мир», который хорошо виден на срезе. Камни травматолог Николаев раньше распиливал, а теперь, говорит, рука не поднимается.

— Сейчас мне жалко их. Для меня каждый камень сам по себе красив, без обрамления, хотя срезы бывают очень красивые. Просто представьте на миг, что возраст некоторых камней из моей коллекции — тысячелетия и даже миллионы лет! — признается врач.

«Просто представьте на миг: возраст некоторых камней из моей коллекции — тысячелетия и даже миллионы лет!»

К примеру, на большом камне, что Роман Николаев привез с южного побережья острова Сахалина, отпечаталась раковина двухстворчатого моллюска. А другой продырявлен, словно на нем практиковались дрелью. Хотя, скорее всего, это следы жизнедеятельности какой-то морской или речной живности. Или вовсе это может быть окаменелая деревяшка с сохранившейся на ней «работой» жуков-древоточцев.

Суисеки для души

Найденные на берегу рек или морском побережье камни чаще всего имеют гладкую округлую форму — вода обточила их. То есть сама природа выступает скульптором — ваяет, что только захочет.

Эти художества, кстати, любят обыгрывать наши восточные соседи. У китайцев даже зародилось особое искусство — суисеки (суйсеки), которое потом переняли японцы и корейцы. «Суи» — это вода, «секи» — камень, то есть камни, которые долгое время подвергались воздействию воды, за счет чего приобрели уникальную форму.

В коллекции врача-травматолога есть такие экспонаты. Суисеки вызывают разные ассоциации в нашем воображении. Например, Роман Николаев находит сходство камней с людьми, животными и даже сказочными героями: один камень похож на Мадонну с младенцем Христом на руках, другой — на морского ленивого слона, третий — на грустного Мамонтенка из мультфильма, где он ищет маму.

— Каждый может увидеть в камне что-то свое, у кого какая фантазия. Вот этот камень кого вам напоминает? Лично мне — кобру, замершую перед броском. Иногда природа необычайно раскрашивает камни, и те становятся похожими на топографические карты. Какой из них больше нравится? Трудно выбрать, каждый камень в чем-то уникален, — замечает врач-коллекционер.

Подставки из красного дерева

Суисеки — это сад камней в миниатюре. Он может помещаться на полке рабочего стола на маленькой подставке из дерева или керамики. Подставки под свои камни Роман Валерьевич делает из красного дерева. Оно называется падук и произрастает в других странах, поэтому заготовки для будущих работ коллекционер заказывает через интернет.

— Роман Валерьевич, говорят, что камни — это застывшая мелодия. А они для вас звучат? — спрашиваю доктора, их собирающего.

Суисеки — это сад камней в миниатюре. Он может помещаться на полке рабочего стола на маленькой подставке из дерева или керамики.

— Они в прямом смысле звучат: глухо, звонко, как металл, если постучать по ним или ими друг о друга, — говорит Роман Валерьевич. — Вот этот камень напоминает кусок металла, но это окаменелая деревяшка. На «камне» даже видно годовые кольца. Его я нашел на берегу Зеи, он достаточно тяжелый. Но то, что камни — живые, как говорят китайцы, соглашусь с этим. От них действительно исходит какое-то тепло.

Супруга Романа Николаева давно уже смирилась с хобби своей второй половинки. Что ж спорить-то, если для мужа пришло время собирать камни. Как говорится, у каждого бывают свои недостатки или увлечения.

«Берегите детей от травм»

Общение с камнями помогает ему абстрагироваться от повседневности, признается Роман Николаев. Ведь работать в отделении детской политравмы АОДКБ морально непросто. Здесь в буквальном смысле борются за жизнь детей, получивших тяжелые сочетанные травмы, — при падении с высоты или во время детских игр, при попадании в ДТП, когда серьезно страдают не только косточки ребенка, но и его внутренние органы.

Отделение политравмы никогда не пустует. Самая жаркая пора для врачей — теплое время года. Поэтому травматолог-ортопед Роман Николаев, пользуясь случаем, просит родителей быть внимательнее к своим чадам: не оставлять малышей возле открытых окон и балконов, научить правильно переходить дорогу и возить пристегнутыми детей в автомобиле. И еще раз напоминает про «асфальтную болезнь» — много травм получает ребятня при катании на роликах, скейтах, трюковых самокатах и велосипедах.

Возрастная категория материалов: 18+

Материалы по теме

Амурчанка создает предметы интерьера и оригинальные подарки из эпоксидной смолы12.04.2021, 09:02Бизнес из топора: водитель из Чагояна вырезает лики богов и мастерит авторские инструменты24.03.2021, 10:44Педагог из Циолковского получила открытки из сотни российских городов и зарубежья10.02.2021, 09:00Пряжу из шерсти хаски на старинном веретене делает жительница Циолковского31. 01.2021, 17:58Шедевры на абрикосовой косточке: как бывший врач освоил китайское искусство хайдао21.01.2021, 08:09Глава Тындинского района Тамара Лысакова связала друзьям символ Нового года29.12.2020, 09:39Когда учитель за рулем: благовещенский педагог ездит в школу на электросамокате26.10.2020, 08:04«Игрушка рождается сама»: архитектор из Новокиевского Увала валяет теплые фигурки из шерсти14.10.2020, 08:02«Остановись, мгновенье»: жительница Благовещенска организовала клуб любителей закатов01.06.2020, 11:20Полковник МЧС Раиса Копырина коллекционирует необычные чайнички24.05.2020, 09:06

Показать еще

Как использовать дрель Ryobi | Домашняя страница Руководства

Патрик Нельсон Обновлено 21 июля 2017 г.

Совет

Для предотвращения перегрева нанесите немного жидкого масла на сверление по металлу.

Ryobi представила недорогие электроинструменты, в том числе дрели, на рынке самодельных инструментов. Качественные устройства просты в эксплуатации. Однако рекомендуется ознакомиться с использованием этих инструментов – из соображений безопасности и для получения максимальной отдачи от продуктов.

1. Зарядите аккумулятор. Инструмент поставляется с завода с очень низким зарядом. Аккумулятор следует заряжать на ночь. Подключите зарядное устройство к бытовой сети переменного тока и поместите аккумулятор в подставку. Совместите выступ с пазом на подставке.

2. Заблокируйте спусковой крючок. Сделайте это, поместив кнопку направления вращения в центральное положение.

3. Разблокируйте патрон, повернув его против часовой стрелки. Эти сверла не требуют патронного ключа.Так что просто держите патрон и крутите.

4. Установите сверло. Вставьте сверло прямо в патрон и затяните, вращая его по часовой стрелке. Затяните его как можно сильнее, не используя никаких инструментов. Убедитесь, что бита прямая и не проскользнула между челюстями.

5. Вставьте аккумулятор. Совместите выступ с канавкой на дрели почти так же, как вы вставляли аккумулятор в зарядное устройство. Зафиксируйте аккумуляторную батарею.

6. Выберите направление вращения.Нажмите отмеченную кнопку. Сверло обратимо – вы можете просверлить отверстие, а затем изменить его направление, чтобы облегчить сверло из отверстия. Также можно использовать реверсивный механизм с адаптером для отвертки. Реверсивность позволяет вкручивать и выкручивать.

7. Закрепите материал, который вы хотите просверлить. Если материал гладкий, вы можете использовать кернер, чтобы разметить отверстие.

8. Удерживая ручку дрели одной рукой, поместите дрель в предполагаемую точку входа и медленно нажмите на спусковой крючок.Начните медленно и увеличивайте скорость. Скорость сверла регулируется спусковым крючком. Более высокая скорость обусловлена ​​повышенным давлением на спусковой крючок.

9. Протолкните сверло сквозь материал.

Как собрать и настроить комод IKEA Malm – Norse Interiors

Все мы знаем, что сборка мебели из ИКЕА в основном надежна, но вы не знали, что установить фасады наших выдвижных ящиков также очень просто. Norse Interiors гордится тем, что наши продукты позволяют потребителям без лишних хлопот настраивать свою мебель из ИКЕА.Мы хотим предоставить вам доступные и простые способы украсить ваше личное пространство.

————

Посмотрите, как дизайнер интерьеров Одри Крисп смогла легко превратить простой комод Malm в комнате ее сына в красиво оформленный предмет. Здесь Одри использовала фасады ящиков Элеоноры из белого кружева и добавила латунные ручки Элизабет.

(Фото: Одри Крисп)

Вы можете добиться такого облика своего комода Malm, выполнив несколько простых шагов (и если вы предпочитаете смотреть вместо чтения, ознакомьтесь с нашим видео по сборке Malm ):

1. Прикрутите винты вверху и к предпоследнему отверстию в каждом ряду на задней стороне передней части ящика. Затяните винты до упора и вставьте дюбели в оставшиеся отверстия. Наконец, добавьте пластиковые замки в каждый угол в задней части передней части ящика.

2. Установите переднюю часть ящика, вставив винты и дюбели в соответствующие отверстия, пока она не будет ровно прилегать к ящику.

3.По бокам ящиков вставьте замки в отверстия так, чтобы паз для сверления был обращен наружу. Поверните замки, чтобы закрепить винты.

И все! Всего три шага – и теперь у вас есть замечательный индивидуальный предмет мебели. Фасады ящиков отлично подходят, если вы хотите добавить в свою комнату характер и индивидуальность.

Теперь, если вы хотите сделать дополнительный шаг и добавить тягу или ручку, не волнуйтесь, добавить одну из них к своему комоду Malm так же просто.

1. Решите, где вы хотите разместить тягу или ручку.

2. С помощью ручки отметьте отверстия на передней панели ящика, проникая внутрь страницы. Просверлите сверлом 3/16 дюйма снаружи внутрь и поместите твердый материал внутрь, чтобы просверлить. Если вы не просверлите что-либо, вы рискуете расколоть краску. Не применяйте чрезмерную силу. Прикрепите ручку или потяните за винты в упаковке изнутри.

Видите? Установить ручки также очень просто, достаточно просверлить в шаблоне. Еще один отличный способ показать свою индивидуальность с помощью мебели. Кто знал, что установка такой простой вещи может создать такой потрясающий результат для вашей комнаты.

Посмотрите на это красивое, но простое преобразование:

Перед

После

Вам также может понравиться: Как украсить комод IKEA Malm

————

Автор: Пейсли МакКевитт

GANNOMAT, Holzbearbeitungsmaschinen, Деревообрабатывающие станки, Machines pour le travail du bois

ERWIN GANNER GmbH & Co KG Hermann Ganner Straße 1 A-6410 Telfs, Австрия Тел. : +43 5262 62532 Факс: +43 5262 62532 20 Электронная почта: [email protected] Веб-сайт: www.GANNOMAT.com

DEUTSCH АНГЛИЙСКИЙ FRANCAIS Продукты Товар Продукция Контакт Контакт Контакт Сервис Сервис Сервис Вакансии Lehre

Как собрать улей? – Galena Farms

Galena Farms продает 3 различных бренда ульев – ульи Hoover Hives, покрытые воском, ульи Busy Bees ‘N’ More, сделанные амишами, и доступные ульи NuBee. Независимо от того, какой из них вы выберете, все они представляют собой 3 улья в стиле Лангстрота.

Ульи типа Лангстрота обычно состоят из одинаковых деталей и собираются одинаково.

Для вашего удобства большинство деталей поставляется в собранном виде, например, телескопическая верхняя крышка, внутренняя крышка и нижняя панель. Единственные части, которые приходят в разобранном виде, – это рамы, фундамент и пчелиные ящики.

В следующем видео Крис покажет вам, как собрать эти части, объяснит, как улей собирается вместе, и расскажет, для чего предназначена каждая часть улья.Он собирает улей Busy Bees ‘N’ More, но вы должны получить общее представление о том, как все это работает, наблюдая за ним. Если у вас есть Hoover Hives или NuBee Hive, ниже мы объясним, как эти ласточкины хвосты сочетаются друг с другом.

Как собрать шарниры типа ласточкин хвост

Соединения

«ласточкин хвост» – одна из лучших особенностей NuBee и Hoover Hives. Такие соединения придают вашему улью дополнительную прочность и обеспечивают идеальную квадратность ваших ящиков для пчел.С соединениями типа «ласточкин хвост» вам действительно даже не понадобится клей, гвозди или шурупы, но мы все же рекомендуем их использовать.

Если вы не знаете, что такое шарниры типа «ласточкин хвост», вот изображение, которое объединит всех нас.

Обратите внимание на треугольные вырезы на стыках (обведены красным). Такие соединения сцепляются друг с другом и создают очень устойчивый и квадратный угол вашего пчелиного ящика.

Дополнительным преимуществом такого типа суставов является то, что они соединяются только одним способом.Узнайте, как это сделать, ниже.

Как вы можете видеть на изображении с зеленой галочкой, при небольшом ударе резиновым молотком канавки суставов скользят друг в друга, как в перчатке. Напротив, на изображении с красным крестиком, если бы вы сколотили их вместе, углы ласточкин хвоста откололись – он не совмещается вот так.

Теперь, когда мы знаем, что такое шарниры типа «ласточкин хвост», они важны и как они сочетаются друг с другом, давайте поговорим о том, где вы должны молотить, чтобы не сломать доски.Обратите внимание, мы используем резиновый молоток. Это связано с тем, что резиновый молоток распределяет силу молота на большую площадь и оказывает меньшее воздействие, поэтому он не ломает доску.

Если вы хотите использовать клей для дерева, чтобы придать вашим суставам дополнительную прочность, сейчас самое время нанести клей на стороны стыков, которые в конечном итоге будут касаться друг друга.

Затем, если вы посмотрите на изображение ниже, вы увидите, что вы кладете длинную доску на стол или на землю ручкой вниз.Затем возьмите короткую доску и выровняйте канавки. После того, как канавки выровнены, вы можете начать молотить по тем точкам, на которые указывают зеленые стрелки. Вам нужно будет чередовать две точки, по которым вы ударяете, чтобы доска не перекосилась.

Вы хотите, чтобы ваши суставы входили равномерно, поэтому сделайте пару ударов по одной точке, а затем пару ударов по другой точке, пока доска не станет на одном уровне. Вот изображение флешборда.

Когда у вас будут две первые доски вместе, вы затем забейте другую короткую боковую доску той же длинной доской резиновым молотком.Пожалуйста, не забывайте чередовать две точки удара.

Вы почти закончили! Затем вы положите последнюю длинную доску поверх построенного вами частичного ящика для пчел и чередуйте удары молотком в двух точках, показанных на рисунке ниже.

В качестве последнего шага перед забиванием гвоздей. Вы закончите, используя резиновый молоток в последних двух точках на другой стороне длинной доски, пока у вас не получится ровный стык.

Склеиваем швы «ласточкин хвост»

На рисунке ниже мы указываем, где вы хотите предварительно просверлить отверстия и забить гвозди, чтобы придать пчелиному ящику дополнительный уровень прочности.

Мы рекомендуем предварительно просверлить отверстия, чтобы древесина не раскалывалась. При работе с любым куском дерева концы могут расколоться, но предварительное просверливание отверстий помогает предотвратить это. Даже если ваша древесина расколется, вероятно, все будет в порядке.

Если в вашем улье были гвозди, вы захотите использовать больший из двух типов гвоздей для сборки ящиков для пчел. Мы предлагаем использовать сверло диаметром 7/64 дюйма для просверливания соединений типа «ласточкин хвост». Ниже приведено изображение, на котором показаны области, которые вы хотите предварительно просверлить и прибить гвоздями.

Как собрать рамы вместе

Подробнее об этом вы можете посмотреть в видео выше. Просто перейдите к отметке минут с 12:19 до 15:00.

Различные нижние платы

Нижние доски, которые идут с ульями Busy Bees ‘N’ More, немного отличаются от тех, что идут с Hoover Hives и Nubee. Чтобы увидеть, как работают нижние панели Busy Bees ‘N’ More, вы можете обратиться к видео на отметке минут 1:36 – 2:20.

Для ульев Nubee и Hoover используются твердые нижние доски, которые располагаются внизу улья.

Полезные советы, как избежать раскалывания дров

Происходит разделение. Обычно это не имеет большого значения, потому что после сборки трещина настолько плотная, что воздух или вода не могут попасть внутрь. Также пчелы, вероятно, заполнят ее прополисом или гребешком.

Чтобы избежать раскола, мы рекомендуем предварительно просверлить отверстия. Для этого мы бы посоветовали использовать сверло на волосок меньше, чем гвозди, которые вы используете. Для гвоздей 2D размером 1 дюйм мы будем использовать сверло 5/64 дюйма. Для 4D 1.5-дюймовые гвозди, мы использовали бы сверло 7/64 дюйма. Если вы используете гвоздодер / гвоздезабиватель, мы рекомендуем использовать гвозди 18 калибра с длиной 2 дюйма для пчелиных ящиков и длиной 1 дюйм для рамок.

Два других способа избежать раскола – это взять гвоздь и проткнуть его острием, чтобы он стал немного тупее. Вы также можете смазать ноготь вазелином, чтобы он скользил внутрь, не расслаиваясь.

Другие ресурсы:

Для загрузки инструкций щелкните один из следующих пунктов:

Установить скважину на водопроводе

После того, как начальное участие сообщества и обучение завершены, и все взносы сообщества собраны, пора доставить буровое оборудование на место, чтобы начать бурение.

В большинстве стран, прежде чем вам разрешат бурить ямы в земле, вам необходимо пройти обследование у геолога. В случае водяной скважины гидрогеолог проводит обследование, которое показывает типы горных пород, которые можно найти, когда буровая установка бурится в земле. Они также отмечают конкретные места, где у команды будет больше шансов найти хороший запас воды.

Как только это будет сделано, обычно необходимо получить разрешение от правительства, которое часто бывает в форме разрешения на бурение.Только после того, как эти последние шаги будут выполнены, команда будет готова к работе.

Процесс обследования и выдачи разрешений может показаться обременительным, и в некоторых случаях это действительно так. Но это также хорошая возможность взаимодействовать с местными властями, чтобы гарантировать, что все – от деревни до буровой бригады до местных политиков – были на одной волне. По мере того, как растет доверие, в дополнение к безопасной воде может течь и много хорошего.

Бурение скважины

Бурение скважин можно производить несколькими способами с использованием разных станков.В нашем случае мы расскажем, каково использовать метод, называемый «бурение с роторным буровым насосом», в качестве примера.

Не вдаваясь в подробности (извините!), Бурение с помощью бурового насоса включает вращающуюся буровую головку, которая вдавливается в землю и добавляет больше «штоков» на бурильную трубу по мере того, как вы углубляетесь. Вода промывается через штоки и выходит через сверло на дне отверстия, когда буровая головка вращается и режет. Эта вода была смешана с веществом, которое делает ее густой и вязкой.Когда вода выходит из верхней части отверстия, она уносит с собой все куски породы и почвы, которые были разбиты буровым долотом. Чтобы этот процесс работал, вам нужно иметь поблизости хороший источник воды, потому что по мере того, как вы углубляетесь, вам требуется все больше и больше воды, чтобы убедиться, что она вытащит части наружу.

После того, как ствол скважины был обсажен (футеровка, предотвращающая обрушение ствола) пластиковой 6-дюймовой поливинилхлоридной трубой, в скважину засыпается гравий. Это должно покрывать “экранированную” внешнюю часть корпуса.Экран состоит из множества прорезей, прорезанных в корпусе, чтобы вода могла проходить через корпус, чтобы ее можно было накачать внутрь. Гравий действует как фильтр и останавливает любые крупные частицы грязи, попадающие в колодец из окружающей породы и почвы наверху.

Верхние три метра ствола скважины необходимо загерметизировать, чтобы загрязнение не попало в водопровод с поверхности. Для этого между обсадной колонной и краем скважины заливается бетон.

Оттуда землю вокруг ямы нужно выкопать примерно на фут и утрамбовать щебень или кирпичи на глубину около шести дюймов.Пришло время перемешать бетон и создать круглую платформу вокруг колодца. Бетону требуется около 10 дней для затвердевания.

Наконец, необходимо установить ручной насос. Наши партнеры используют ручные насосы Afridev, потому что они доступны на местном рынке и за многие годы доказали свою надежность и практичность. Вниз по пластиковому кожуху установлена ​​«восходящая магистраль». Это трубка гораздо меньшего размера, около 1 1/2 дюйма в диаметре. Внизу трубки установлен клапан, который, перемещаясь вверх и вниз под действием ручки на поверхность, равномерно втягивает воду вверх по трубке.Этот клапан прикреплен «штоками» к корпусу насоса и ручке на поверхности. После того, как корпус насоса прикреплен, установка завершена. Вода течет.

«Предыдущий шаг: Общественное образование | Следующий этап: сдача скважины »

Как собрать идеальный ящик для инструментов

Если вы любите самостоятельно заниматься домашним хозяйством или заниматься веселыми проектами «сделай сам», вам нужно знать, как собрать идеальный ящик для инструментов.

От творческих начинаний «сделай сам», таких как создание собственного изголовья кровати или изготовление столика на коленях, до более крупных начинаний, таких как переделка подвала, нет ничего важнее, чем наличие правильных инструментов для работы. Вот почему крайне важно, чтобы в наборе инструментов вы получали нужные предметы, которые вы собираетесь использовать для своих домашних задач.

Конечно, не все инструменты, которые вам понадобятся для всех задач, уместятся в наборе инструментов, но наличие лучшего набора инструментов набора инструментов значительно облегчит все ваши домашние дела.

Если вам интересно, что положить в ящик для инструментов, не удивляйтесь. Вот список элементов набора инструментов и дополнительных инструментов, которые помогут вам собрать набор инструментов и набор инструментов, чтобы у вас было то, что вам нужно в большинстве случаев, когда вы делаете дома.

Молот

Для большинства домашних работ достаточно всего лишь молотка с когтями весом 16 унций. Если вы планируете часто использовать молоток, лучше иметь мягкий захват.

Рулетка

Металлическая рулетка абсолютно необходима в доме, даже если вы не занимаетесь своими руками. Возьмите тот, что не менее 25 футов в длину, и убедитесь, что у него есть замок для лезвия.

Фонарик

Удивительно, сколько проектов DIY требует, чтобы вы видели в темных местах, за мебелью или в других скрытых местах.Так что фонарик – незаменимый инструмент. Подойдет любой фонарик. Однако налобный фонарь или фонарик с гибкой ручкой помогут вам освободить руки при наведении света.

Защитное снаряжение

DIY-проектов может привести к несчастным случаям по многим причинам. Так что защити себя. В каждом ящике для инструментов должны быть три элемента безопасности:

• Защитные очки или защитные очки. Даже если вы носите очки, летящие осколки могут попасть вам в глаза.

• Пылезащитные маски. Защитите свои легкие респиратором или хотя бы бумажной пылезащитной маской.

• Наушники. Защитные наушники-вкладыши сделают работу с электроинструментом более приятной и безопасной. Мой муж использует его вместе с наушниками для mp3-плеера, чтобы он мог слушать музыку во время работы.

Нож универсальный

Универсальный нож с убирающимся лезвием станет вашим новым лучшим другом, когда вы делаете проекты своими руками.Подойдет любой простой универсальный нож, но может оказаться полезным приобретение ножа с нескользящей ручкой. Не забудьте также получить сменные лезвия.

Шпатель Шпаклевки

отлично подходят для нанесения пасты для ремонта стен, они помогут соскрести отслаивающуюся краску или другой мусор.

Отвертки

В идеале вам понадобится набор отверток, в который входят отвертки с плоской головкой не менее трех размеров.

Вам также понадобятся отвертки с крестообразным шлицем разного размера.

Если хранение является проблемой, вы можете получить отвертку со сменными головками.

Мы всегда считали полезным иметь набор крошечных отверток. Они помогут починить очки и бытовую технику, а также могут быть полезны для открытия некоторых батарейных отсеков.

Плоскогубцы

Обычные клещи для соединений с пазами пригодятся для любых проектов.

Вам почти всегда будут нужны острогубцы.

Ключи

По крайней мере, вам понадобится набор разводных гаечных ключей или хотя бы один гаечный ключ для захвата гаек, болтов и других крепежных деталей.

Набор комбинированных ключей (названных так, потому что один конец открыт, а другой закрыт) будет еще более полезным, если вам часто нужно ослаблять или затягивать гайки или болты.

Набор с трещоткой

Набор трещоток – это набор торцевых ключей.В наборе есть несколько головок, которые можно добавить к основанию гаечного ключа с трещоткой. Хотя этот тип набора гаечных ключей не является необходимостью, иногда торцевой гаечный ключ – единственное, что подействует на застрявшую застежку. Этот набор просто необходим, если вы работаете с двигателями.

Уровень

Каждому дому нужен уровень … если только вы не возражаете против кривых картинок на стене. Небольшой уровень также подойдет для большинства проектов.

Зажимы

Мой папа-деревообработчик говорил: «У вас никогда не бывает слишком много зажимов.Мой муж соглашается. Думаю, у нас может быть 50 или больше. Но пара пружинных зажимов и стержневых зажимов размеров, которые лучше всего подходят для ваших обычных проектов, станут для вас хорошим началом.

Прямая кромка

Даже если у вас есть измерительная лента, вам понадобится что-то, что поможет вам рисовать прямые линии. Необходима простая металлическая или пластиковая прямая кромка. Купите более длинные, если вы работаете с более крупной мебелью или размером с комнату.

Квадрат

В какой-то момент у вас будет проект, который требует, чтобы вы получили точно квадратный угол. Квадрат поможет вам в этом.

Фрезерный напильник Напильники

используются для опиливания острых металлических кромок или заточки металлических кромок (например, лезвия газонокосилки).

Сверло

Если вы занимаетесь в основном небольшими проектами, вам подойдет аккумуляторная дрель на 12 вольт. Приобретите дрель на 18 В для больших проектов. Если вам нечасто нужна дрель, вы можете купить недорогую дрель с сетевым шнуром. Если вы частый домашний мастер, то наличие , как сетевых, так и аккумуляторных дрелей вам пригодится.

Кусачки

Даже простые проекты, такие как создание центральных элементов, часто требуют кусачка. Хотя для этого подойдут плоскогубцы, использовать кусачки гораздо проще.

Пила

Очевидно, что бензопила не поместится в вашем ящике для инструментов. Но имея небольшую ножовку, вы получите хоть какую-то мощность пиления.

Даже если ее нет в вашем ящике для инструментов, если вы выполняете много проектов своими руками, вам нужно будет приобрести 7 ¼-дюймовую дисковую пилу для резки дерева или ДСП.

Поиск шпильки

Все тяжелые предметы, которые вы хотите повесить, следует прикрепить к шпильке. Хотя иногда удары по стенам могут помочь найти гвоздики, это не всегда точно. Вы можете приобрести электронный искатель шипов, но подойдет и недорогой магнитный искатель шипов.

Шлифовальный станок

Хотя наждачная бумага имеет место в вашем ящике для инструментов, у вас может не хватить места для шлифовальной машины. Тем не менее, шлифование с помощью электрической шлифовальной машины намного проще.Так что, если вы много занимаетесь домашним хозяйством, инвестируйте в один и держите его под рукой.

Клей и лента

Клей и лента, хотя и не инструменты, почти всегда необходимы в проектах DIY. Заправив столярный клей, изоленту, изоленту и водопроводную ленту в ящик для инструментов, вы подготовитесь к большинству ситуаций, связанных с самоделкой.

Если вы соберете все эти инструменты вместе, у вас будет то, что вам нужно для большинства строительных или ремонтных работ в вашем доме.И вот тогда начинается самое интересное!

Изображения использованы с разрешения, любезно предоставлены Анде Ваггенером

Как собрать комплект электрогитары за один день

Сегодня я собираюсь показать вам, как построить свою собственную электрогитару всего за один день. Лучшая часть? Неважно, если вы:

• Никогда не делал электрогитары до
• Без навыков работы с деревом
• Не владейте огромным набором инструментов (вы можете обойтись только набором отверток, зажимом и клеем (если ваша гитара – гриф), набором плоскогубцев, и удобно иметь паяльник и припой. .

В приведенном ниже примере я проведу вас через весь процесс, шаг за шагом, включая «быструю и грязную настройку гитары», которая, как я гарантирую, сделает вашу игру на гитаре и звучание лучше, чем у 99% современных гитар. .

Рекомендуется: Практические инструкции для набора для самостоятельной сборки гитары

Но разве ударные гитары не звучат и не играют плохо?

Вы, наверное, слышали, что гитары из самодельного набора плохо играют, а звучат еще хуже. Просто посмотрите несколько обзоров комплектных гитар на Amazon, и вы поймете, что я имею в виду.В некоторых случаях жалобы действительны, некоторые гитары для комплектов просто не так хорошо сделаны, но по большей части причина, по которой 99% сборок комплектов электрогитары не получаются хорошими, – это сборка и окончательная настройка.

И это имеет смысл, если задуматься, в конце концов, если бы вы покупали “стандартную” электрогитару, она была бы до некоторой степени профессионально настроена, например, интонация правильная, и шея (в большинстве случаев) будет достаточно прямой.

Так почему же большинство людей, которые собирают свою первую гитару, ожидают, что после ее сборки она будет волшебным образом играть и звучать великолепно без правильной настройки гитары? Это безумие, когда останавливаешься и думаешь об этом.

В приведенном ниже примере я расскажу вам о сборке гитарной установки EXP, которая оказалась великолепной, на самом деле, я без колебаний сыграю ее со своей группой. Если вы подумываете о своей первой сборке, EXP – отличная гитара для начала, так как сборка выполняется быстро и может быть завершена менее чем за день, включая окончательную настройку.Но не переживайте, если вы собираете другую модель, основы во многом те же, и это тематическое исследование будет полезно для вас в любом случае.

Сначала пара быстрых точек

В этой статье не рассматривается отделка гитары (или окраска / окрашивание, если вы не знакомы с этим термином). Практически во всех случаях отделка должна быть завершена перед сборкой. На данный момент у нас есть много ресурсов на сайте, чтобы уберечь вас от неприятностей.

Во-вторых, если у вас установлена ​​грифельная гитара, вам нужно подождать не менее 24 часов, чтобы клей высох, прежде чем вы сможете начать работу.

Наконец, вам, очевидно, потребуется электрическая гитара, если у вас нет гитары в комплекте, у нас есть большинство форм корпуса, доступных здесь.

Хорошо, давайте разберем весь процесс шаг за шагом.

Сборка гитары DIY EXP

Конечно, перед установкой гитары нужно было правильно собрать гитару. К счастью, все это довольно просто и выполняется следующим образом:

• Распакуйте, убедитесь, что все детали включены.
• Прикрепите шейку (приклейте и закрепите, если шейка установлена, затяните, если шейка болтается)
• Собрать тюнеры, ремешок, направляющие для струн
• Собрать мост
• Собрать электронику
• Настройка

Как уже упоминалось, весь процесс сборки прост, единственным недостатком для неопытных является электроника (звукосниматели, регуляторы громкости и тона, входной разъем и селекторный переключатель звукоснимателей).

Так что, если вы никогда раньше не пользовались паяльником, обязательно закажите комплект с предварительной пайкой.Кроме того, будьте готовы изучить некоторые основы гитарной электроники и пайки.

Необходимые детали и компоненты

Я предоставил отдельный ресурс для деталей и компонентов, которые вы можете ожидать получить, в зависимости от конкретной модели гитарной установки, которая у вас есть.

Если вашей гитары нет в списке ниже, не волнуйтесь 🙂 Скорее всего, это гибрид двух моделей, представленных ниже.

Детали и компоненты гитарного комплекта

Комплект для гитары LP

• Фрезерованный корпус гитары
• Гитарный гриф (с болтовым креплением или наборным грифом)
• Ремешок пуговицы с винтами
• 2 звукоснимателя хамбакера
• 2 регулятора громкости + 2 регулятора громкости
• 3-ходовой селекторный переключатель звукоснимателя
• Входной разъем
• Накладка и винты для крепления
• 6 X колки (головки станка)
• Бридж Tune-O-Matic
• Гайка для гитары

Комплект гитары ST

• Фрезерованный корпус гитары
• Гриф и винты для гитары (на болтах или с фиксатором)
• Тремоло и пружины
• Ремешок пуговицы с винтами
• 3 X звукоснимателя с одной катушкой
• 1 регулятор громкости + 2 регулятора тембра
• 5-позиционный селекторный переключатель подборщика
• Входной разъем
• Накладка и винты для крепления
• 6 штифтов
• Бридж тремоло
• Гайка
• Крышка анкерного стержня
• Шейная пластина
• Задняя крышка

TE Комплект гитары

• Фрезерованный корпус гитары
• Гриф и винты для гитары (на болтах или в комплекте)
• Ремешок пуговицы с винтами
• 2 звукоснимателя с одной катушкой
• 1 регулятор громкости + 1 регулятор тембра
• Трехходовой селекторный переключатель подборщика
• Входной разъем
• Накладка и винты для крепления
• 6 X колки (головки станка)
• Мост Telecaster
• Гайка

Комплект гитары SG

• Фрезерованный корпус гитары
• Гриф для гитары (на болтах или на грифе)
• Ремешок пуговицы с винтами
• 2 звукоснимателя хамбакера
• 2 регулятора громкости + 2 регулятора тембра
• Трехходовой селекторный переключатель подборщика
• Входной разъем
• Накладка и винты для крепления
• 6 X колки (головки станка)
• Бридж Tune-O-Matic
• Гайка

EXP Комплект гитары

• Фрезерованный корпус гитары
• Гриф для гитары (на болтах или на грифе)
• Ремешок пуговицы с винтами
• 2 звукоснимателя хамбакера
• 1 регулятор громкости + 2 регулятора тембра
• Трехходовой селекторный переключатель подборщика
• Входной разъем
• Накладка и винты для крепления
• 6 штифтов
• Бридж Tune-O-Matic
• Гайка
• Крышка анкерного стержня
• Шейная пластина
• Задняя крышка

V Комплект гитары

• Фрезерованный корпус гитары
• Гриф для гитары (на болтах или на грифе)
• Ремешок пуговицы с винтами
• 2 звукоснимателя хамбакера
• 2 регулятора громкости + 2 регулятора тембра
• Трехходовой селекторный переключатель подборщика
• Входной разъем
• Накладка и винты для крепления
• 6 X колки (головки станка)
• Бридж Tune-O-Matic
• Гайка

X Комплекты для гитар

• Фрезерованный корпус гитары
• Гриф для гитары (на болтах или на грифе)
• Ремешок пуговицы с винтами
• 3 звукоснимателя хамбакера
• 1 регулятор громкости + 1 регулятор тембра
• 5-позиционный селекторный переключатель подборщика
• Входной разъем
• Накладка и винты для крепления
• 6 X колки (головки станка)
• Бридж тремоло с фиксацией (стиль Флойд Роуз)
• Гайка

Полый корпус (стиль ES или аналогичный)

• Фрезерованный корпус гитары
• Гриф для гитары (на болтах или на грифе)
• Ремешок пуговицы с винтами
• 2 звукоснимателя хамбакера
• 1 регулятор громкости + 1 регулятор тембра (также продается как 1 громкость и 1 тон)
• Трехпозиционный переключатель подборщика
• Входной разъем
• 6 X колки (головки станка)
• Бридж Tune-O-Matic
• Гайка

Вы также обнаружите несколько винтов, пружин и пластиковых крышек, упакованных вместе с электроникой.

В большинстве случаев в поставляемых термосвариваемых пластиковых пакетах с несколькими отделениями будет точное количество винтов, необходимое для каждого компонента.

Если вы не уверены в размере винта, необходимого для конкретного шага, вы всегда можете дважды проверить, подсчитав, сколько винтов входит в ту часть, из которой вы откручиваете винты.

Установка шеи

Для гитар с болтовым креплением этот шаг действительно настолько прост, насколько кажется. Однако для гитар со встроенным грифом вам потребуется немного столярного клея и зажим, а также нужно будет уделить некоторое внимание длине шкалы.

Для гитар со встроенным грифом важно понимать длину шкалы, поскольку неправильная установка этого параметра повлияет на интонацию гитары (точность высоты тона) и в некоторых случаях сделает гитару более или менее непригодной для игры.

По сути, вам нужно убедиться, что длина от внутренней части гайки (конец, который стыкуется с грифом) до 12-го лада, составляет половину общей длины от гайки до седел вашего бриджа.

На схеме ниже показано, как измерить длину вашей шкалы.

Если вы приобрели гитару с болтовым креплением, длина шкалы уже будет измерена, и отверстия для крепления грифа уже будут на месте. Для гитары со встроенным грифом вам нужно сначала проверить это, не думайте, что гриф нужно вдавить до упора.

После того, как вы измерили правильное положение грифа, отметьте положение графитовым карандашом на пятке грифа и на корпусе гитары, чтобы вы могли снова выровнять их, когда будете готовы установить гриф на постоянное место.

Приклеивание установочной шейки

После того, как вы отметили правильное положение шеи, самое время приклеить ее на место. Следуйте инструкциям ниже и будьте осторожны, чтобы не нанести слишком много клея.

1. Во-первых, насадите шею «всухую» (всегда лучше сдвинуть шею на место, а не нажимать на нее сверху). Шея должна быть плотно прилегающей, она не должна быть настолько тугой, чтобы ее было трудно поставить в нужное положение, но если у нее есть какое-либо движение в сторону, это может вызвать проблемы с выравниванием самой шеи.
2. Нанесите умеренное количество клея на пятку грифа гитары и основание полости грифа (например, не используйте столько, чтобы он выдавливал края грифа).
3. После этого плотно зажмите (не слишком туго) на месте и оставьте на ночь.

Обязательно используйте небольшой кусок ковра или дерева для защиты корпуса и грифа гитары, даже если у вашего зажима есть пластиковые протекторы. Нет ничего хуже, чем снять зажимы и обнаружить, что вы оставили вмятину на дереве гитары.

Узнайте больше о сборке грифа из нашего руководства «Сборка грифа для комплектных гитар».

Что касается клея, я обычно использую Titebond или Tarzan Grip.

Тюнеры

Далее, у нас есть тюнеры, также известные как ваши машинные головки или зубчатые колеса. В зависимости от типа передней бабки (3 с каждой стороны или 6 сверху) у вас будет либо 3 левых и 3 правых тюнера, либо 6 одинаковых.

Сборка тюнера состоит из двух простых шагов.

Сначала вставляем сами тюнеры, потом шайбу и втулку.Некоторые гитары поставляются с предварительно просверленными отверстиями под винты тюнера. Если это так, у вас все готово. В противном случае это относительно простой процесс.

Установка тюнеров:

1. Вставьте тюнеры в предварительно просверленные отверстия для тюнера.
2. Переверните и наденьте шайбы на тюнеры и затяните втулки. Это затянет тюнер в достаточной степени, чтобы вы могли исправить положение тюнеров.
3. Совместите тюнеры с помощью стальной линейки или другого предмета с прямой кромкой.
4. Когда вы будете довольны центровкой, используйте очень тонкое сверло для сверления пилотных отверстий (идеально 1/16 дюйма). Вам нужно будет предварительно просверлить эти отверстия, так как сами винты легко снимаются.
5. После того, как пилотные отверстия будут просверлены, вставьте винты и затяните вручную. (* Не используйте дрель, так как эти очень тонкие винты легко открутить. )
6. После установки используйте плоскогубцы для дальнейшего затягивания втулок (будьте осторожны, чтобы не поцарапать хромированные тюнеры), и все готово.

Ремешок с пуговицами

Здесь нет необходимости в длинных объяснениях, просто измерьте точное расположение кнопок на ремне и прикрутите их спереди и сзади гитары, убедившись, что войлочные шайбы на месте для защиты древесины.

В зависимости от древесины вашего кузова вам может не потребоваться предварительное сверление пилотных отверстий. Вообще говоря, более мягкие породы древесины, такие как павловния или липа, не требуют пилотных отверстий, в то время как более плотные породы, например, Обычно будет ольха.

Мост

Как вы будете устанавливать бридж, будет зависеть от вашей гитары.Здесь я рассказал о различиях между обычными бриджами для гитарных комплектов. Однако для гитары в стиле EXP мы установим бридж Tune-o-Matic.

Установка моста

1. Во-первых, нам понадобятся стойки мостика и хвостовика. Это регулируемые стойки, показанные на рисунке выше.
2. Для начала вставьте две стойки хвостовика в два предусмотренных задних отверстия. Пожалуйста, применяйте здесь небольшое давление. ( * Нам нужно будет снова удалить их при заземлении электроники, поэтому пока только осторожно вставляйте ).
3. После того, как ваши стойки хвостовика будут свободно вставлены, повторите процесс со стойками мостовидного протеза, стараясь не допускать их попадания под любым углом. Вы можете нажать их прямо, так как они больше не будут удалены.
4. Если мостик требует некоторого усилия для того, чтобы вставить его на место, молоток сделает свое дело, но убедитесь, что гриф полностью поддерживается, а гитара хорошо проложена под ней. Кроме того, не используйте металлический молоток непосредственно на столб (используйте обрезки древесины), чтобы защитить его.
5. Важно, чтобы они шли прямо.Если вы заметили, что они каким-то образом находятся под углом, остановитесь, попытайтесь отрегулировать и продолжайте движение. Их следует вбивать на всю глубину, чтобы на поверхности гитары оставалась небольшая губа.
6. Затем закрутите регулировочные кольца. В хвостовой части используется большая грань стоек.

Вот и все, что касается бриджа, вы можете расположить стержни, чтобы получить впечатление самого моста, но затем они будут сняты, так как они не останутся на месте без натяжения струн.

Наконец, не пугайтесь, если вы заметите, что ваш мост наклонен. На самом деле это сделано специально для интонации. Угол компенсирует более тяжелые струны за счет незначительного увеличения длины струны.

Если вы не знакомы с интонацией, не переживайте, мы рассмотрим это более подробно при настройке гитары.

Электроника

Затем мы установим электронику. Сюда входят ваши звукосниматели, регуляторы громкости и тона, выходной разъем и селекторный переключатель звукоснимателей.

EXP имеет довольно стандартную настройку и похож на другие модели, такие как LP, SG и ряд комплектов гитар с полым корпусом:

• 2 х хамбакера
• Трехпозиционный селекторный переключатель (бриджевый звукосниматель, шейный звукосниматель и комбинированный)
• 1 X объем
• 2 х тон
• Входной разъем

Если у вас есть предварительно припаянный комплект, этот шаг действительно очень прост. Если вам действительно нужно прикрепить провода к горшкам, селекторному переключателю и входному разъему, в Интернете есть множество бесплатных схем подключения, а также руководства по подключению и пайке в Интернете.

Начало работы

В большинстве случаев для комплектных гитар не требуется пайка. Часто они предварительно припаяны к регуляторам настройки и громкости, а также к селекторному переключателю звукоснимателей. Провода приемника и провода входного разъема затем соединяются с помощью пластиковых зажимов (на изображении выше они красные), прикрепленных к концам проводов с цветовой кодировкой.

Провода имеют цветовую маркировку и предварительно припаяны, чтобы упростить процесс установки вашей электроники.Тем не менее, паяные соединения имеют тенденцию к разрыву, если с проводами хотя бы немного манипулировать, поэтому неплохо, если у вас еще нет одного, чтобы попрошайничать, одалживать или украсть паяльник и немного припоя на случай, если провод оторвется.

У меня есть несколько советов по пайке, которые также помогут вам избежать любых потенциальных проблем.

Порядок действий важен. Нет смысла сначала устанавливать звукосниматели, поскольку ваши провода от селектора звукоснимателей могут пройти через ту же полость.Вообще говоря, желательно начать с вашего входного разъема и селекторного переключателя, а затем – со звукоснимателей.

Покрытие множества различных способов подключения электроники вашей гитары выходит далеко за рамки данной статьи, поэтому мы будем придерживаться надежного EXP, над которым мы работали, давайте начнем.

Установка входного разъема и селекторного переключателя

1. Сначала вставьте входной разъем. Он продевается через отверстие входного домкрата и позиционируется перед завинчиванием.Вам может потребоваться сначала просверлить пилотные отверстия в зависимости от того, из какой древесины состоит ваше тело.
2. Далее мы перейдем к селекторному переключателю звукоснимателей, который состоит из двух более коротких проводов для звукоснимателей и 4 более длинных проводов для регуляторов громкости и тона (потенциометров).

Чтобы установить селекторный переключатель звукоснимателей на EXP, просто установите переключатель в положение, показанное на фотографии, и проденьте более длинные провода через предварительно просверленное отверстие в задней части полости в полость блока управления на задней части гитары.

Установка звукоснимателей

Ваши звукосниматели будут отличаться в зависимости от вашей гитары. Если вы заказали гитару в стиле ST или TE, она, как правило, будет предварительно установлена ​​на вашей скретч-пластине, так что большая часть работы уже сделана.

При сборке гитары с покрытыми никелем звукоснимателями необходимо убедиться, что полюса находятся на противоположных концах. например передние стойки звукоснимателя должны быть ближе всего к шейному соединению, а задние стойки звукоснимателя должны быть ближе всего к мосту.

Как правило, звукосниматели будут располагаться под углом, что позволяет довольно легко определить, в какую сторону они должны быть обращены, исходя из контуров корпуса гитары, как показано на изображении ниже.

1. Когда вы впервые посмотрите на два звукоснимателя, вы увидите некоторые тонкие различия, например, кольца звукоснимателя тоньше на одном комплекте звукоснимателей, и они также могут быть наклонены снизу. Угол, как правило, предназначен для компенсации естественных контуров гитары и высоты звука грифа, поэтому подобрать их правильным образом довольно просто.Самый высокий звукосниматель идет к бриджу, причем верхний край находится ближе всего к бриджу, а звукосниматель шеи обращен нижним краем к грифу.
2. После того, как вы определите ориентацию звукоснимателей, поместите их в предусмотренные полости и проденьте провода через предварительно просверленные отверстия спереди (звукосниматель грифа) и сбоку (звукосниматель бриджа).
3. После заправки подсоедините провода соответствующего цвета к зажимам на переключателе селектора звукоснимателей. перед тем как сделать это, убедитесь, что они верны, так как их практически невозможно разделить после соединения.
4. Перед тем, как прикрутить звукосниматели на место. Следует помнить о нескольких вещах. Во-первых, вы хотите, чтобы звукосниматели были выровнены, симметрия важна, когда дело доходит до сборки красивой гитары, и, наконец, мы хотим, чтобы царапина хорошо подходила.

Выравнивание подборщика

1. Установите пластину для царапин и посмотрите на расположение звукоснимателей. Несмотря на то, что полости имеют определенный размер, для звукоснимателей есть место, где они могут немного перемещаться, поэтому перед привинчиванием звукоснимателей необходимо убедиться в их правильном положении, в которое поместится царапина.
2. Когда вы будете удовлетворены, сделайте пару небольших отметок карандашом, чтобы дать себе приблизительное представление о размещении.
3. Затем с помощью стальной линейки выровняйте датчики, как показано на изображении выше. Нейловый звукосниматель должен плотно прилегать к краю грифа на EXP, чтобы вы могли установить бриджевый звукосниматель, основываясь на его совмещении с грифом.
4. Когда все будет удовлетворено, вверните саморезы на место, сначала прикрутив противоположные диагональные стороны. например прикрутите верхний левый винт на место, снова проверьте совмещение и затем закрутите нижний правый винт на место.После этого вставьте оставшиеся винты и затяните.

Установка царапины

Далее мы собираемся установить пластину для царапин (накладку), так как это позволит нам перевернуть гитару без выпадения переключателя звукоснимателей и риска поломки паяных соединений.

1. Сначала откручиваем гайку тумблера и шайбу с селектора подборщика.
2. Пропустите селектор звукоснимателей через предусмотренное отверстие на царапающей пластине
3. Установите шайбу и затяните гайку так, чтобы она прилегала к царапине.
4. Установите пластину для царапин и убедитесь, что все встало на свои места. Если ваши звукосниматели переместились и царапина не подходит, вам может потребоваться напильник, чтобы удалить несколько миллиметров от края. Делайте это небольшими порциями, чтобы не удалить слишком много сразу.
5. Как только пластина для царапин встанет на место, начните ввинчивать саморезы. Если этого требует древесина корпуса гитары, сначала просверлите пилотные отверстия с помощью сверла 1/16 дюйма.

Блок управления

Мы близки к завершению работы над электроникой, фактически, мы близки к завершению сборки гитары.Чтобы добавить блок управления, сначала переверните гитару, вы заметите, что на EXP просверлены три отверстия для регуляторов громкости и тона, а также проволочная скоба, выходящая из входного разъема.

Не пугайтесь, в большинстве случаев они имеют цветовую кодировку, их легко подобрать и скрепить вместе. Давайте сначала поставим эти горшки.

Как вы можете видеть на изображении выше, есть две горшки с проводами, идущими к керамической зеленой крышке. Это конденсаторы.Я не буду вдаваться в подробности об этом в этой статье, достаточно сказать, что роль конденсатора заключается в удалении высоких частот до того, как они попадут на входное гнездо и, в конечном итоге, на ваш усилитель. В результате конденсаторы находятся на горшках тона, и горшок остается без конденсатора в качестве громкости.

Обычно я использую первое предварительно просверленное отверстие для объема, но вы можете разместить их в любом порядке, который считаете нужным.

Вы также увидите свободный серый (иногда синий) провод, один конец которого ни к чему не подключен.Он используется для заземления сигнала, мы рассмотрим это более подробно через минуту.

Установка горшков

1. Начните с ввинчивания первой ванны в первое просверленное отверстие. Будьте осторожны и убедитесь, что под горшком нет проводов, так как это помешает ему прилегать вплотную к дереву и затруднит установку шайбы и винта. После этого вставьте следующие два горшка, убедившись, что они плотно прилегают к дереву.
2. Когда ваши горшки встанут на место, сядьте на гитару набок и слегка надавите на горшки, чтобы они не выпали.
3. Затем возьмите три предоставленные шайбы и гайки и сначала добавьте шайбу, затем добавьте гайку и затяните горшок с корпусом гитары.
4. Сделайте это для всех трех горшков, а затем переверните гитару полостью блока управления вверх.
5. Наконец, подключите провода соответствующего цвета.

Заземление гитары

Заземлить гитару довольно просто, нам просто нужно пропустить свободный серый провод (иногда он будет синим) через небольшое отверстие, просверленное в нижней внутренней стороне полости блока управления.

Основная идея состоит в том, чтобы разместить заземляющий провод напротив втулки хвостовика, которая будет заземлять / заземлять сигнал для уменьшения избыточного шума. Для этого нужно удалить стойку хвостовика, которую мы только слегка вставили на место при установке моста.

Установка заземляющего провода

1. Сначала переверните гитару и снимите соответствующую втулку хвостовика. Затем просто протолкните провод через отверстие до тех пор, пока он не появится через втулку полюса наконечника.Предупреждение, это может быть сложно, терпение является ключевым моментом, в этом нет никакого реального трюка.
2. Затем снимите часть пластикового кожуха, чтобы обнажить провода.
3. В завершение мы добавляем втулку патрубка, удерживая оголенные провода заземляющего провода напротив стороны отверстия для полюса моста, обеспечивая контакт с металлической втулкой патрубка, позволяя сигналу заземляться. Как упоминалось в разделе, посвященном сборке моста, убедитесь, что они входят прямо.
4. После этого закрутите пластиковую крышку на задней части блока управления, и все электроника будет завершена.

Вот и все, вы собрали электрогитару. Но это еще не конец, у нас еще есть окончательная настройка и строки, которые нужно надеть. Давайте сразу погрузимся в «быструю и грязную настройку гитары», не так ли?

Я рекомендую вам не пропускать эту часть, это, наверное, самая важная часть статьи! В этом разница между установкой, которая выглядит нормально, но вам не так нравится играть на гитаре, которую вы берете с собой и гордо говорите: «Я сделал это сам», когда кто-то спрашивает вас, что это за гитара?

Быстрая и грязная установка гитары

Прежде всего, этот метод можно использовать для всех электрогитар, а не только для гитар, которые вы только что собрали.Поэтому обязательно примените эту технику ко всем своим электрогитарам. Я гарантирую, что они будут играть и звучать лучше, чем сейчас, если у них не было настройки какое-то время.

Здесь нет никаких новаторских методов, это просто эффективный пошаговый метод отделки вашей гитары, который действительно хорош для тех, кто раньше не делал настройки.

Установка включает 5 основных шагов в следующем порядке:

1. Струны
2. Шея
3. Действие
4. Интонация
5. Высота подборщика

Зачем устанавливать собственную гитару?

Понятно, но вот в чем дело…. на самом деле не так уж и сложно правильно настроить гитару, просто нужно изучить необходимые шаги.

Конечно, если вы профессиональный музыкант, имеет смысл взять гитару на профессиональную установку, ребята, которые делают это изо дня в день, имеют гораздо больше опыта, не говоря уже о специализированных инструментах, но если вы хотите сэкономить заработали деньги и одновременно узнали что-то новое, а затем бесценно научиться настраивать свою гитару.

Замена струн

Во-первых, вы захотите поменять свои струны.Большинство поставщиков комплектов для гитар предоставляют струны вместе со своими наборами, но сами струны, из-за отсутствия лучшего слова «базовый», действительно служат только для того, чтобы предоставить вам то, что можно использовать, пока вы не получите набор своих обычных, проверенных и настоящих струн.

Каждый раз, когда вы выполняете настройку, наступает время новой струны, поэтому выложите 15 долларов и возьмите набор.

Не знаете, какие струны попробовать?

Я рекомендую Ernie Ball Slinky’s или GHS Boomers, выберите легкий индикатор, чтобы начать с e.грамм. От .10 до .46, пока вы не наиграетесь достаточно, чтобы сформировать предпочтение.

Как натянуть гитару

1. Полностью закрутите регулировочное кольцо на мосту.
2. Добавьте 6 струн, проталкивая струны через отверстия для мембран бриджа Tune-o-Matic.
3. Обрежьте струны кусачками.
4. Наконец, хорошо натяните струны. Настройте их на концертную высоту и дайте им еще одну хорошую растяжку. Повторите процесс 3–4 раза, чтобы струны оставались настроенными при игре.

Выпрямление шеи

Затем мы убедимся, что шея прямая … ну, по крайней мере, в каком-то смысле. Понимаете, прямая гриф – не идеальный вариант для электрогитар. Что нам нужно, так это небольшой (очень легкий) рельеф шеи (шея наклонена внутрь).

Мы делаем это, чтобы уменьшить вероятность появления шума. В основном, создавая некоторый рельеф между первым и последним ладом, струна может свободно вибрировать, не задевая ни один из ладов.

Величина облегчения действительно зависит от вас, но слишком много может повлиять на ваше действие, особенно примерно с 5-го по 14-й лад, а слишком мало, и у вас будут проблемы с шумом ладов.

Установка небольшого облегчения шеи

Для этого нам нужно отрегулировать анкерный стержень. (Мы еще не добавили крышку анкерного стержня, поэтому анкерный стержень легко доступен). Ваша гитара будет поставляться с квасцовым или шестигранным ключом, специально разработанным для фермы, поэтому сначала найдите алюминиевый ключ и убедитесь, что он подходит.Анкерный стержень представляет собой прямой стальной стержень, проходящий через саму гриф, который при затягивании (изгибает шею наружу) или при ослаблении изгибается внутрь.

Однако, прежде чем вносить какие-либо корректировки, нам нужно проверить, насколько прямая шея.

Регулировка анкерного стержня

Анкерный стержень находится на грифе вашей гитары, во всяком случае, для большинства гитар. Есть гитары, у которых анкерный стержень находится на противоположном конце грифа, но анкерный путь EXP расположен, как показано на рисунке ниже.

У EXP была почти полностью прямая гриф, поэтому я немного подрегулировал ее, пока гриф не стал немного рельефнее. Это заняло всего 3/4 оборота по часовой стрелке.

При регулировке анкерного стержня не забывайте поворачивать за один раз только небольшими приращениями и продолжайте проверять через равные промежутки времени.

Настройка действия вашей гитарной установки

Действие вашей гитары – это расстояние между струнами гитары и грифом.

Для многих гитаристов более низкий строй облегчает игру на гитаре.Для работы с нотами требуется меньшее давление вниз, что, в свою очередь, обеспечивает большую скорость вращения вокруг шеи. Однако, если действие слишком низкое, вы также столкнетесь с проблемами с жужжанием ладов.

Ваш идеальный экшен – это то, что лучше всего подходит для вашей игры. Как упоминалось выше, более низкое действие, как упомянуто выше, имеет преимущества, когда речь идет о более быстрой игре, однако компромиссом может быть сустейн вашей гитары, который, как считается, улучшается с более высоким действием. Если вы играете в слайд-шоу, вы определенно предпочтете более высокое действие, поэтому сначала примите во внимание свой стиль игры.

Как настроить действие гитары

Для EXP это довольно просто. Используя отвертку с плоским жалом, поверните стойки моста по часовой стрелке, чтобы опустить механизм, или против часовой стрелки, чтобы поднять его.

Что касается стоек хвостовика, то в действительности нет никакого смысла иметь их где-либо, кроме как полностью привинченными. Вы также можете заметить улучшение вашего сустейна.

Увеличивайте высоту только в том случае, если угол между бриджем и струной достаточно острый, так как вы можете начать рвать струны.

Радиус накладки грифа

Радиус грифа относится к кривизне грифа. Его не следует путать с профилем шеи. Профиль грифа относится к радиусу грифа, а не грифа.

Как вы можете видеть на картинке выше, гриф гитары имеет плавный изгиб. Седла на вашем мосту соответствуют этой кривой.

Поскольку в EXP используется бридж Tune-o-Matic, это не проблема, поскольку седла не регулируются индивидуально.Однако на других моделях, таких как ST или TE, седла регулируются индивидуально, и следует учитывать радиус накладки грифа.

Интонация

Теперь нам нужно проверить, настроена ли гитара сама на себя. Интонация – это точность звука гитары. Если интонация отключена, ваша игра звучит не так, поэтому это важная часть процесса настройки.

Чтобы проверить интонацию гитары, сначала настройте гитару, а затем проверьте настройку каждой отдельной струны на гармонике двенадцатого лада.Будучи полной октавой, она должна быть той же высоты, что и открытая струна. Однако если он резкий или ровный, ваша интонация отключена и ее необходимо отрегулировать.

Чтобы настроить интонацию, если гармоника 12-го лада резкая, нам нужно удлинить струну, если, с другой стороны, она плоская, нам нужно будет укоротить струну. Длина струны регулируется на седле для каждой отдельной струны.

Как отрегулировать интонацию

1. Используя отвертку с плоским наконечником, поверните седловой винт по часовой стрелке, чтобы укоротить струну, и против часовой стрелки, чтобы увеличить длину струны.
2. Перед повторной проверкой интонации поверните регулировочный винт только на пол-оборота
3. Если вы повернули регулировочный винт до упора, вам может потребоваться проверить рельеф шеи, так как это также приведет к сокращению длины ваших струн.
4. Повторить для всех 6 струн

Высота подборщика

Наконец, мы подошли к высоте пикапа. Это еще один важный компонент общего тона вашей гитары, который необходимо тщательно продумать.Прежде чем мы зайдем слишком далеко, вероятно, самое время упомянуть, что большинство комплектных гитар имеют звукосниматели начального уровня. Нельзя сказать, что они звучат наполовину плохо, но часто это первое место, где кто-то модернизирует свою электрогитару.

Даже в этом случае выбор идеальной высоты звукоснимателя электрогитары может существенно повлиять на общий тон вашей гитары. Я уже рассказывал, почему это важно, в другой статье, поэтому, чтобы все продолжалось, мы рано перейдем к сути вещей.

1. Подключите гитару на средней / высокой громкости (нет смысла тестировать на меньшей громкости, чем вы играете) и используйте те же настройки тембра на гитаре, что и обычно.
2. EXP имеет два хамбакера, поэтому звукосниматели должны располагаться относительно ровно, но при настройке звукоснимателя с одной катушкой лучше всего сделать низкочастотную сторону звукоснимателя немного ниже, чем верхнюю.
3. Отрегулируйте высоту звукоснимателей, поворачивая регулировочные винты. Вообще говоря, хамбакеры могут подниматься на любую высоту, не становясь слишком шумными, но отдельные катушки следует настраивать в зависимости от уровня шума, который вы слышите.

Обычно вы найдете немного сладкого места, но довольно легко потерять объективность, когда вы тестируете эти вещи, поэтому, если вы начнете изо всех сил пытаться услышать разницу, возможно, пора выдать ее и вернуться позже с новым набор ушей.

Подводя итоги

И все .. готово. Гитара собрана, окончательная настройка завершена. Конечно, как упоминалось ранее, эту гитару обычно красили в первую очередь, но это предмет нашего следующего тематического исследования.

Если вы хотите узнать больше о отделке гитары, ознакомьтесь со статьями ниже:

Предыдущая статья Комплекты офсетной гитары: создайте свой собственный инструмент DIY Следующая статья Рекомендации по технике безопасности при отделке гитары

Комментарии

Guitar Kit World – 23 ноября 2018 г.

Привет, Хайме, спасибо, что связались.
Это действительно сводится к тому, насколько ваш сын уверен в сборке и отделке гитары. ST являются одними из наименее дорогих и простых в сборке, поскольку накладка поставляется предварительно смонтированной, поэтому ему не нужно возиться с паяльниками и т. Д.: Https://guitarkitworld.com/collections/custom-guitar-kits / st /

Вариант из липы является наименее дорогим и имеет более плотное волокно, чем красное дерево, означает, что вам не нужно много делать для подготовки поверхности к покраске (например, для заливки волокон).

Это был бы мой совет для первой сборки. Конечно, это также будет зависеть от музыки, которую он предпочитает, например если он увлекается более тяжелыми стилями музыки, то ST не идеально подходит, и ему, возможно, лучше было бы взглянуть на что-нибудь с хамбакерами, например. LP или SG, которые также довольно просты в сборке.

Надеюсь, что это поможет.

Хайме Мартинес – 23 ноября 2018 г.
