Инструменты сварщика ручной дуговой сварки и принадлежности
Помимо сварочного инвертора или трансформаторного аппарата для сварки, сварщик пользуется ещё, достаточно большим количеством инструмента. Это и всем известная болгарка, и струбцины, и молоток для шлака, куда же без него.
В этой статье сайта про ручную дуговую сварку mmasvarka.ru будет приведён список инструментов и принадлежностей для сварщика. Статья будет полезна, в первую очередь, начинающим электросварщикам, которые только познают азы удивительной, и в тоже время сложной профессии — сварщика.
Инструменты сварщика ручной дуговой сварки
Рабочее место сварщика — называется сварочным постом.Пост может быть стационарным или передвижным, он состоит из источника дуговой сварки и инструментов для выполнения сварочных работ.
Пост может быть стационарным или передвижным, он состоит из источника дуговой сварки и инструментов для выполнения сварочных работ.К инструментам и принадлежности сварщика относятся:
Автоматическая маска или затемняющий щиток — защищает лицо сварщика и глаза от вредного воздействия ультрафиолета. Если варить без маски, то быстро ослепнешь, поэтому термин «нахватался зайчиков», это про сварщиков.
Сварочный аппарат — он может быть переменного или постоянного тока, с подачей газа или без. Аппарат для электросварки самый главный инструмент, друг и помощник сварщика. Тех, кто умело пользуется сварочным аппаратом, ценят, и ласково называют «мастак». Такие сварщики всегда в почёте и в цене, ведь они могут заварить все, начиная от лопаты и заканчивая швеллером.
Держатель электрода или электрододержатель — не менее важный инструмент сварщика ручной дуговой сварки. Держак для сварки должен быть удобным и лёгким в работе, весить не больше 500-600 грамм.
Тяжёлый и увесистый электрододержатель неудобен в работе, он сильно напрягает руку сварщика, что в свою очередь, мешает качественному проведению сварочных работ.
Сварочные провода — по ним ток для электросварки подводится к месту проведения работ. Провода для сварки должны быть не просто длинными, но и достаточно мощными, чтобы выдержать сварочный ток. Самыми распространёнными марками сварочных проводов, являются следующие марки: АПР, ПРГ, КОГ, КГ, ПРГД. Такие провода в обязательном порядке имеют качественную прорезиненную изоляцию.
Принадлежности сварщика
Молоток для отбивания шлака — такой себе небольшой молоточек, лёгкий и удобный в работе, с одной стороны которого имеется заостренный конец. Как раз острым концом и удобно отбивать шлак с металла во время сварки, особенно, если его очень много.
Щетка по металлу — куда же без щетки по металлу, поверхность которого должна быть очищена от грязи и ржавчины перед сваркой.
От правильности подготовки металлических поверхностей, зависит качество сварочного шва и успех проделанной работы.
Шаблон сварщика УШС — предназначен для контроля над различными элементами электросварки, например, измерения глубины дефектов, высоты сварочного шва, а также многого другого.
Болгарка — угловая шлифовальная машина не относится к инструментам сварщика, однако, мало какой сварщик, способен обойтись в работе без неё. Резка металла, удаление окалин и шлифовка сварных швов, вот только малый перечень тех работ, которые выполняет сварщик с помощью болгарки.
Мой давний знакомый, сварщик, жить не может без болгарки, все время ею шлифует сварные швы. Мы уже ему говорили, мол, Максим, прочность конструкции из-за этого снижается, но ему абсолютно до лампочки, все точит и точит.

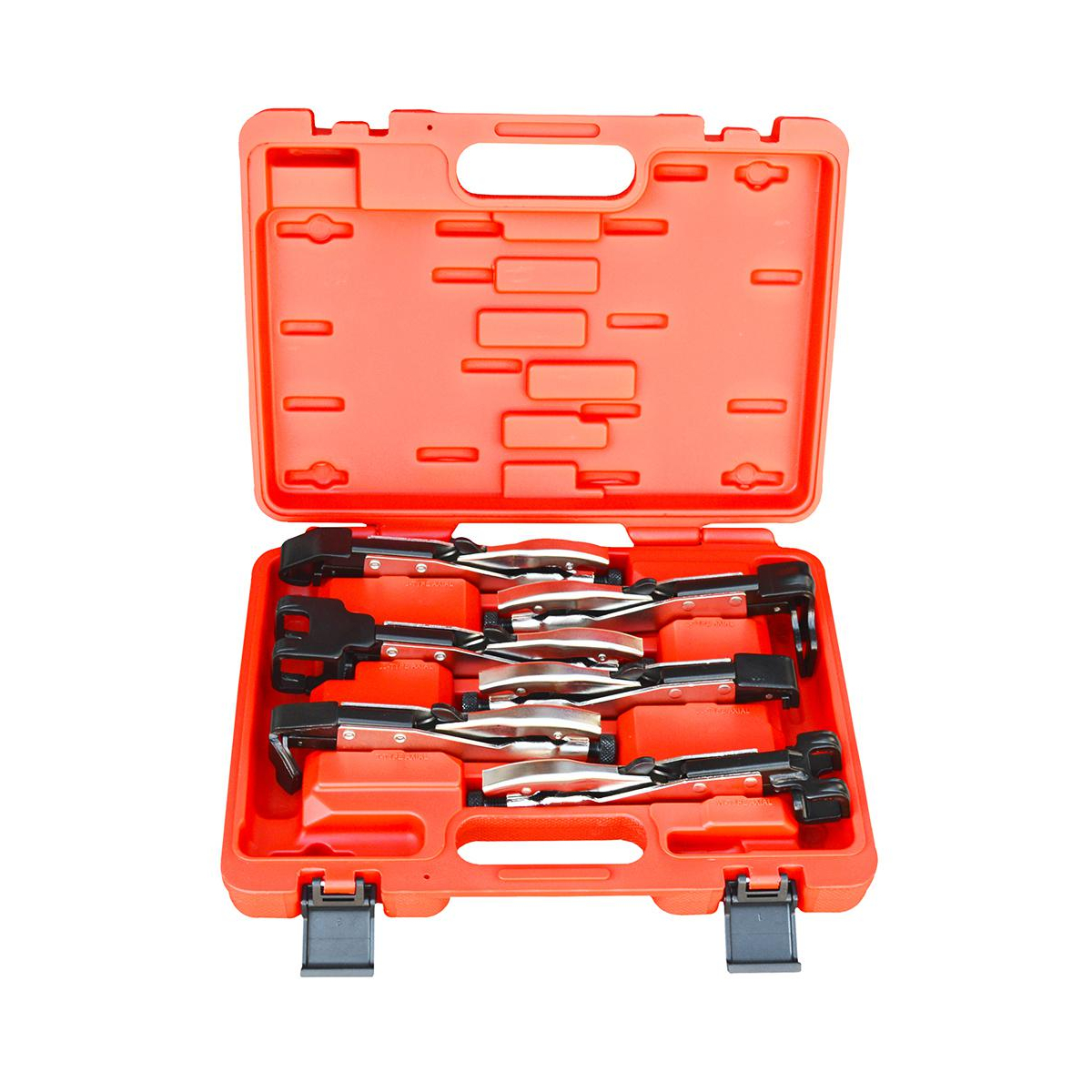

Струбцины — тут все понятно, и струбцины используются сварщиками для того, чтобы зафиксировать, какие-либо элементы металлоконструкции при сварке.
Не у всех сварщиков есть помощники, поэтому струбцины являются незаменимым инструментом во время проведения сварочных работ.
Какие инструменты должен иметь при себе сварщик?
Прежде чем начать заниматься сваркой, необходимо иметь не только определенный опыт и навыки, но и иметь эффективные инструменты, защитные средства и принадлежности, для нормальной, качественной и безопасной работы. У каждого сварщика должен быть необходимый набор специальных инструментов, с помощью которых он сможет сделать свою работу превосходно.
В этой статье мы рассмотрим инструменты сварщика, которые обязательно необходимы (обратите внимание, не просто рекомендуемы) при работе.
Одним из самых
важных инструментов является электрододержатель – он необходим для удержания
электродов под напряжением и сварочным током. Без электрододержателя невозможно
представить сварочный процесс. Представьте, это, то же самое, что готовить суп
не имея ложки или черпака.
Признаком качественного электрододержателя является небольшой удельный вес, легкая конструкция, с помощью которой можно легко и быстро сменить один электрод другим. Ручка этого инструмента, как правило, изготовлена из резины или пластмассы, с целью надежной электрической изоляции. Электрод в этом инструменте надежно удерживается губками и медными пружинами, поэтому с помощью таких клещей и винтовых зажимов, достаточно удобно и легко проводить сварку.
В настоящее время существует несколько типов электрододержателей. Одним из наиболее удобных типов считается конусный электрододержатель. Но, не менее удобными и простыми в эксплуатации являются держатели с плоскими губками, обеспечивающие надежное удерживание электрода. А вот винтовые электрододержатели являются: а). неудобными, б). быстро ломаются.
Также,
электрододержатели отличаются максимальной нагрузкой. Как правило, наиболее
распространенными считаются модели с максимально допустимой токовой нагрузкой в
350А.
Также, среди инструментов сварщика можно встретить щиток или защитную маску. Наверное, каждый знает, что при сварочном процессе образуется яркая световая вспышка, летят искры и капли раскаленного металла. Поэтому, такие маски надежно защищают глаза сварщика от «зайчиков», а также предотвращают попадания раскаленных частиц в глаза и на лицо. Распространенными и современными сварочными масками считаются щитки типа хамелеон. Стекло таких масок срабатывает в момент, когда происходит поджигание электрической дуги.
Каждый сварщик
обязательно должен быть оснащен защитным костюмом и соответствующей одеждой.
Спецодежда также способна защитить сварщика от тех же факторов, представляющих
угрозу для лица и глаз. Так, используются защитная куртка и штаны, рукавицы и
специальная обувь.
Кроме всего прочего, каждый сварщик в своем распоряжении должен иметь и другие инструменты. В частности, винтовые зажимы и проволочные щетки, несколько зубил, молоточек и клейма, а носить всё это удобно в отдельном кейсе или брезентовой, не горящей сумке. Таким образом, у каждого сварщика обязательно должен быть необходимый набор инструментов, с помощью которого он сможет качественно проделать свою работу, не нанеся вреда собственному здоровью. Как правило, некоторые инструменты могут поставляться прямо в комплекте со сварочным аппаратом, другие же – необходимо покупать.
шлакоотбойный молоток и щетка, измерительный инструмент катетомер, другие принадлежности и аксессуары, их назначение
Сварка является одним из самых популярных и распространенных производственных процессов.
При этом специалисты из данной сферы задействованы на самых разных предприятиях. Однако для того чтобы максимально эффективно и качественно осуществлять процесс сварки, необходимо обладать соответствующими инструментами. Сегодня в нашей статье мы поговорим о том, какое оборудование необходимо каждому сварщику.Что это такое?
Необходимые для сварщика инструменты включают в себя большое
Важно сказать, что профессиональные специалисты выдвигают строгие требования к используемому оборудованию, так как не только квалификация работника, но и качество используемых устройств оказывает значительное влияние на итоговый результат работы.
Разновидности и их описание
В арсенал сварщика входит большое количество разнообразных инструментов
, которые принято подразделять на категории.Основные принадлежности
Шлакоотбойный молоток (или зубило) является одним из основных инструментов сварщика, без него не сможет обойтись ни один профессионал. Особенно актуальным данный инструмент будет для тех специалистов, которые регулярно имеют дело с ручной дуговой сваркой.
Как можно догадаться из названия данного изделия, его основное назначение – это избавление от шлака.
Так, например, в ходе осуществления сварки поверхность шва может покрываться нежелательной коркой (чаще всего это происходит в том случае, если вы осуществляете сварку покрытыми электродами и при автоматической сварке под флюсом). Кроме того, может образовываться окалина, которая, по сути, представляет собой продукт окисления железа при его нагревании. Помимо удаления шлака, с помощью молотка можно чистить первый проход при формировании многослойных швов, снимать капли расплавленного металла с поверхности околошовной зоны, а также вносить корректировки в непосредственную форму заготовки.
Еще один важный инструмент для профессионального сварщика – это электрододержатель.
Традиционно данное устройство используется для надежного закрепления электрода и подвода к нему сварочного тока. Существуют определенные требования, которые выдвигаются со стороны специалистов по отношению к электродержателям.
Так, например, данный инструмент в обязательном порядке должен выдерживать минимум 8000 зажимов и при этом обладать небольшой массой. На сегодняшний день на рынке можно найти 2 основных типа электродержателей: винтовой (в его конструкцию входит держатель, который не проскальзывает в руке, верхняя поворотная часть, которая удерживает электрод) и устройство с зажимом.
Также к основным инструментам сварщика можно отнести стальную щетку, которая предназначена для очистки металла от различного рода загрязнений, ржавчины, пыли и т. д. Сварочные кабели – это те изделия, которые применяются для отдвода тока к электрододержателю и изделию от источника питания.
Важно, чтобы эти кабели были достаточно гибкими, поэтому большое количество профессиональных сварщиков отдает предпочтение таким маркам как РГД, РГДО, РГДВ, КГ, КОГ, КПГ, КСсш.
В ходе выполнения сварочных работ специалист также использует зажимы для обратного провода (или клеммы заземления).
Измерительное оборудование
Важную роль в работе сварщика, помимо основных инструментов, играет измерительное оборудование. К нему можно отнести такие приборы, как катетомеры, интроскопы, дефектоскопы и мн. др. Так, например, интроскоп используется, чтобы выявить наличие дефектов и недостатков изделия (например, трещин или пор).
Важно отметить тот факт, что необходимость того или иного прибора по большей части обусловлена спецификой работы сварщика: его опытом и квалификацией, характеристиками изделия, с которым он взаимодействует, конкретным характером работ, условиями окружающей среды и т. д.
Вспомогательные инструменты и аксессуары
Вспомогательные инструменты и аксессуары не являются обязательными для использования, но могут значительно упростить работу специалиста и увеличить уровень комфорта. В зависимости от ваших профессиональных потребностей и предпочтений, вы можете приобретать их как по отдельности, так и в наборе.
При этом их прямое функциональное назначение – защита окружающих людей от нежелательного шума, который может сопровождать процесс сварки, а также от опасных для здоровья человека искр. Существует несколько разновидностей шумопоглощающих перегородок и кабин.
Другие
Помимо инструмента, который использует сварщик, очень важно уделять внимание обмундированию специалиста. Так, чтобы обеспечить максимальный уровень безопасности специалиста, необходимо, чтобы он был одет в соответствующую специальную одежду. Рабочий комплект должен включать брюки и кофту (или комбинезон), обувь, перчатки, маску и т. д.
При этом обмундирование должно соответствовать требованиям огне- и термостойкости.
Критерии выбора
Выбор сварочного инструмента – это важная и ответственная задача, так как от используемого в ходе работы оборудования зависит итоговый результат. В связи с этим к покупке инструментов следует подходить максимально внимательно и ответственно.
При этом специалисты рекомендуют руководствоваться несколькими ключевыми факторами.
- Функциональные особенности и назначение. В первую очередь, в процессе приобретения оборудования для сварки свое внимание следует уделять функциональным характеристикам и назначению того или иного инструмента. Приобретайте только те изделия, которые нужны для выполнения конкретных задач, ориентируйтесь на вашу специализацию.
- Соответствие ГОСТу. Для того чтобы оборудование полноценно выполняло свои функции, оно должно соответствовать положению действующих ГОСТов. Если в процессе выбора и приобретения устройств для сварки вы не будете учитывать данное правило, то существует возможность приобрести некачественный инструмент, который будет плохо выполнять необходимые задачи.
- Производитель и место приобретения. Отдавайте предпочтение только проверенным и пользующимся доверием среди профессионального сообщества фирмам-производителям. Таким образом, вы сможете быть уверены, что приобретаете изделия, которые были изготовлены с учетом всех необходимых стандартов и нормативов. Кроме того, совершать покупку следует только в фирменных магазинах и официальных представительствах. Благодаря этому вы минимизируете шанс приобретения подделки.
- Стоимость. Сегодня на рынке сварочного оборудования можно найти инструменты самых разных ценовых категорий. Считается, что оптимальными являются варианты из среднего ценового сегмента. С другой стороны, не рекомендуется приобретать самые дешевые модели, так как они отличаются непродолжительным сроком службы.
- Отзывы потребителей. Прежде чем приобретать ту или иную модель устройства, очень важно найти и изучить правдивые и актуальные отзывы потребителей. Таким образом, вы сможете понять, соответствуют ли заявленные производителем свойства и характеристики инструмента реальному положению дел.
С другой стороны, не рекомендуется приобретать самые дешевые модели, так как они отличаются непродолжительным сроком службы.В следующем видео вы сможете ознакомиться с набором инструментов для начинающего сварщика.
youtube.com/embed/czyRpWs_sLQ?modestbranding=1&iv_load_policy=3&rel=0″/>
Принадлежности и инструмент сварщика при ручной дуговой сварке
Рекомендуем приобрести:
Установки для автоматической сварки продольных швов обечаек – в наличии на складе!
Высокая производительность, удобство, простота в управлении и надежность в эксплуатации.
Сварочные экраны и защитные шторки – в наличии на складе!
Защита от излучения при сварке и резке. Большой выбор.
Доставка по всей России!
Щитки и шлемы изготовляют в соответствии с ГОСТ 12.4.035—78 из токонепроводящих материалов — фибры или пластмассы. Масса щитка не должна превышать 0,48 кг, шлема — 0,6 кг. Их внутренняя поверхность должна быть гладкой, матовой, черного цвета. Щиток состоит из корпуса со смотровым окном и ручки, имеющей круглое поперечное сечение и длину не менее 120 мм.
Шлем представляет собой защитное приспособление, надеваемое сварщиком на голову. Он состоит из корпуса со смотровым окном и наголовника, который должен обеспечивать два фиксированных положения корпуса: опущенное (рабочее) и откинутое назад.
Для защиты глаз от вредных излучений щитки и шлемы снабжены светофильтрами типа C темно-зеленого цвета, которые выпускают (вместо светофильтров типа Э) 13 классов для сварки с применением тока силой 13…900 А. Защита светофильтра от брызг металла обеспечивается покровными органическими стеклами, которые по мере повреждения заменяют новыми.
Электрододержатели служат для закрепления электрода и подвода к нему тока при ручной дуговой сварке. В зависимости от способа закрепления различают вилочные, пассатижные, винтовые, пружинные, эксцентриковые и другие электрододержатели. Наибольшее распространение в практике получили пассатижные (рис. 6.3, а) и вилочные (рис. 6.3, б) электрододержатели, но последние в настоящее время промышленностью не выпускаются.
Рис. 6.3. Электрододержатели для ручной дуговой сварки:
а — пассатижный (ЭД-3104У1), б — вилочный; 1 — вивт, 2, 10 — верхняя и нижняя накладки, 3 — рычаг, 4, 9 — пружины, 5 — гайка, б, 8 — втулки, 7 — ось, 11 — токопровод, 12 — рукоятка
Дополнительный инструмент сварщика. Для зачистки кромок перед сваркой и удаления с поверхности швов остатков шлака применяют стальные щетки — ручные и с электроприводом. Остывший шлак с поверхности шва удаляют молотком-шлакоотделителем. Для подсоединения «массы» к заготовке служат винтовые или пружинные зажимы, в которые токопроводящий провод впаивают высокотемпературным припоем или закрепляют механически.
Для клеймения швов, вырубки дефектных мест, удаления брызг я шлака применяют соответственно клейма, зубила и молотки. Сборочные операции перед сваркой выполняют с помощью шаблонов, отвесов, линеек, угольников, чертилок и специальных приспособлений. При монтажных сварочных работах сварщики пользуются надеваемыми через плечо брезентовыми сумками, в которых помещаются электроды.
Одежда сварщика. В комплект одежды входят куртка, брюки и рукавицы. Куртка и брюки шьются из брезента, сукна или асбестовой ткани. Одежда из прорезиненного материала не применяется, так как легко прожигается нагретыми металлическими частицами. Брюки должны прикрывать обувь для предохранения ног от ожогов брызгами металла. Рукавицы могут быть брезентовыми или спилковыми.
Сварочные провода служат для подвода тока от источника питания к электрододержателю и заготовке. Используют гибкие многожильные изолированные провода ПРГДО и ПРГД. Сечение проводов для подвода тока от сети к источнику тока и от источника тока к изделию и электрододержателю выбирают в зависимости от мощности источника тока, длины проводов, напряжения и силы сварочного тока. Температура нагрева проводов не должна превышать 70°С.
Э.С. Каракозов, Р.И. Мустафаев “Справочник молодого электросварщика”. -М. 1992
Оборудование и инструмент для ручной дуговой сварки
Пост ручной дуговой сварки обеспечивается источником питания сварочной дуги, инструментом сварщика, соединительными проводами, приспособлениями для укладки и поворота изделий, сварочными материалами,
В комплект инструментов сварщика входит электрододержатель, молоток-зубило, металлическая щетка, щиток или маска, набор шаблонов, стальное клеймо.
Электрододержатель выпускается в соответствии с требованиями ГОСТ 14651—78 и должен иметь надежную электроизоляцию, не нагреваться, позволять быстро сменять и надежно закреплять электрод в нужном положении, иметь небольшую массу. Рукоятка электрододержателя должна быть изготовлена из несгораемого диэлектрического теплоизолирующего материала.
Для соединения электрододержателя к конструкции с источником питания и присоединение последнего к сети применяют провода различной конструкции и сечения от 10 до 120 мм2. При сварке на токе до 200 А сечение сварочного провода берут 25 мм2, при токе до 300 А — 50 мм2, при токе до 450 А — 70 мм2 и т. д.
Сечение провода можно подбирать по допускаемой плотности тока, которая для медных проводов составляет 5—7 А/мм2, а для алюминиевых — 3 А/мм2. Провода должны быть по возможности короткими и не нагреваться свыше 70 °С. Провод, присоединяемый к электрододержателю, должен быть гибким (ПРГД) и длиной около 3 м.
Остальная часть провода, а также провод, идущий на изделие, может быть более жестким (КРГ1Т).
Типы и назначение кабелей и проводов показаны в табл. 5.
| Марка кабеля | Схема конструкции | Характеристика кабеля | Сечение основной жилы, мм2 | Наружный диаметр, мм | Допускаемая нагрузка, А | Номинальное сечение жилы, мм2 |
| АПРГДО | С алюминиевыми жилами, с резиновой изоляционно-защитной оболочкой, без жил управления | 16 | 10,1 | 160 | 35—185 | |
| 25 | 12 | 220 | ||||
| 35 | 13,7 | 270 | ||||
| ПРГДО | С медными жилами и резиновой изоляционно-защитной оболочкой, без жил управления. Кабели не должны подвергаться значительным механическим воздействиям. Срок службы не менее 1 года |
50 | 320 | 17—70 | ||
| 70 | 400 | |||||
| 95 | 500 | |||||
| 120 | 550 | |||||
| 150 | 630 | |||||
| 185 | 700 | |||||
| ПРГДО | С медными жилами, с резиновой изоляционно-защитной оболочкой. Может быть 2—4 жилы управления. Сечение жилы управления 0,75 мм2. Срок службы не менее 2 лет | 25 | 15,3 | 170 | 25—150 | |
| 35 | 16,0 | 200 | ||||
| 50 | 18,5 | 260 | ||||
| 70 | 20,2 | 320 | ||||
| 95 | 22,9 | 400 | ||||
| 120 | 24,0 | 460 | ||||
| ПРГД | С медными жилами, с резиновой изоляцией в резиновой оболочке. Кабель выдерживает ударные и раздавливающие нагрузки и трение о металлические конструкции. Срок службы не менее 3 лет |
16 | 11,6 | 160 | 16—150 | |
| 25 | 13,4 | 210 | ||||
| 35 | 16,2 | 250 | ||||
| 50 | 17,8 | 310 | ||||
| 70 | 20,3 | 380 | ||||
| 95 | 23,5 | 470 | ||||
| 120 | 25,7 | 550 | ||||
| 150 | 28,3 | 620 |
В настоящее время планируется организовать выпуск широкой номенклатуры устройств, при помощи которых можно будет быстро и надежно, без специального инструмента составлять сварочную цепь.
К таким устройствам относятся электрододержатели, быстроразъемные соединительные муфты для наращивания длины сварочного кабеля, концевые соединительные муфты, клеммы для соединения обратного кабеля от источника питания дуги к изделию.
Стационарный пост для ручной дуговой сварки располагают в специальной кабине. Для одного сварщика кабина обычно имеет размер 2×2 или 2×2,5 м, высотой не менее 2 м. Ее стенки изготовлены из огнестойкого материала и крепятся к металлическому каркасу с таким расчетом, чтобы между стенкой и полом оставался просвет 200—300 мм для естественной вентиляции. Кроме того, в кабине устраивают местные вытяжные устройства для удаления вредных газов, выделяющихся при сварке. Дверной проем закрывают брезентовым занавесом. Внутри кабину окрашивают в светлые тона огнестойкой краской. Полы укладывают огнестойким материалом. Источник питания размещают вне кабины для улучшения ухода за ним.
Если питание осуществляется от многопостового источника, в кабине устанавливают балластные реостаты, представляющие собой включенное последовательно с дугой активное сопротивление, величину которого можно менять в широких пределах и тем самым изменять сварочный ток.
Кроме этого, балластный реостат создает падающую внешнюю характеристику источника, ограничивает и регулирует величину тока короткого замыкания.
При сварке крупногабаритных конструкций рабочее место располагают вне кабины непосредственно у изделия.
При работе во внецеховых условиях рабочее место сварщика должно быть защищено от сквозняков, ветра и атмосферных осадков.
Для защиты от излучений дуги и брызг расплавленного металла каждый сварщик обеспечивается спецодеждой и щитком или маской.
Рамка в щитке или маске имеет размер в свету 40 X Х90 мм и предназначена для установки с внутренней стороны светофильтра, а с наружной стороны — покровного стекла для защиты светофильтра от брызг расплавленного металла.
Покровное стекло меняют по мере загрязнения (через 5—6 смен).
СВАРОЧНЫЙ ПОСТ. ИНСТРУМЕНТЫ. И ПРИНАДЛЕЖНОСТИ СВАРЩИКА
§ 5. Сварочный пост
Сварочным постом называется рабочее место, оборудованное всем необходимым для производства сварочных работ.
Сварочный пост укомплектовывается источником питания, электрическими проводами, электрододержате — лем, щитком или маской, а также различными инструментами и приспособлениями.
Сварочные посты могут быть стационарными и передвижными.
В зависимости от рода применяемого тока и типа источника питания сварочные посты принято подразделять на следующие виды:
— сварочные посты постоянного тока с питанием от однопостового (или многопостового) сварочного выпрямителя или сварочного преобразователя;
— сварочный пост с питанием от сварочного трансформатора.
Стационарные сварочные посты обычно представляют собой открытые сверху кабины, в которых свариваются изделия небольших размеров. Как правило, в кабине размещается однопостовой сварочный выпрямитель или трансформатор, Если используется вращающийся преобразователь постоянного тока, то из-за шума он размещается вне
кабины. В случае питания сварочных постов от миогопос — товых выпрямителей и преобразователей постоянного тока сварочный ток разводят по кабинам шинами или проводами.
В кабинах устанавливаются рубильники или магнитные пускатели,
На рабочем столе, как правило, располагают приспособления для сборки и зажатия свариваемых изделий, а ящики стола используются для размещения инструментов, штучных электродов и т. п. На степке кабины подвешивается специальный сушильный шкаф для прокалки электродов.
Передвижные сварочные посты используются для сварки крупногабаритных изделий непосредственно па строительных площадках и на производственных площадях в цехах. Для защиты источников питания от дождя и снега в этом случае устраиваются павесы, а для защиты от излучения дуги устанавливают щиты.
На рис. 17 показаны схемы сварочных постов для ручной сварки.
Инструменты при сборке сварных конструкций
При сборке сварных конструкций применяются мерительный, разметочный и сборочный инструменты, а также инвентарные приспособления для сборки.
Мерительный и разметочный инструмент при сборочных работах используется такой же, как и при разметке в цехе обработки.
Исключение представляет набор щупов из пластин толщиной от 0,1 до 0,8 мм, находящихся на одной оси, которыми измеряют зазор между соединяемыми деталями.
Сборочный инструмент (рис. 78) включает в себя ломики, молотки и кувалды, зубила и рубильные пневматические молотки, скребки, гаечные ключи, оправки, пробки.
Ломики 1 для сборки из круглой стали диаметром 25 мм, длиной 980 мм имеют один конец конусный, а другой загнутый под углом 135° и плоский в виде лопатки. Ломиками сдвигают, приподнимают, поворачивают деталь при сборке, а также совмещают отверстия в деталях. Ломик 2 для кантовки имеет на конце вилку, при помощи которой и производится кантовка деталей.
Слесарные молотки массой 0,5—2 кг и кувалды массой 3—10 кг применяются для подгонки и правки деталей, а также для забивания клиньев.
Зубила 3 к пневматическим молоткам для зачистки заусенцев и обрубки неровностей кромок изготовляются из стали У7А и У8А.
Скребки 4 и 5 применяются двух видов: для снятия заусенцев и чистки поверхности деталей.
Гаечные ключи при сборке применяются односторонние с конусной рукояткой, которая используется в качестве ломика. Ключи для болтов диаметром 12—30 мм могут быть прямые б, изогнутые 7 и накладные 8. Чаще всего ключи используются при сборке клепаных конструкций.
Оправки 9 конусные предназначены для совмещения отверстий в пакете деталей.
Точеные пробки 10 необходимы для фиксирования положения деталей в клепаных конструкциях с отверстиями, просверленными на проектный диаметр.
Рис.78.Инструмент для сборочных работ: 1—ломик сборочный; 2—ломик кантовочный; 3—зубило; 4—скребок для снятия заусенцев; 5—скребок для чистки поверхности; 6—гаечный ключ прямой; 7—гаечный ключ изогнутый; 8—ключ гаечный накладной; 9—оправка конусная; 10—точеная пробка.
При сборке сварных конструкций необходимо пользоваться инвентарными приспособлениями, обеспечивающими установку деталей по чертежам с минимальным Количеством разметочных работ, быструю стяжку деталей и выравнивание их кромок, быстрое закрепление деталей в проектное положение для последующего наложения прихваток.
Применение сборочных инвентарных приспособлений обеспечивает повышение производительности труда сборщиков и улучшение качества продукции.
Устройства подачи проволоки на продажу онлайн: Miller, MIG, TIG, Stick, б / у, переносные | Компания по поставке сварочных аппаратов Белойт-Биг-Бенд-Берлингтон Висконсин и Рокфорд, Иллинойс
Лучшие устройства подачи проволоки и аксессуары для вашей системы
Купите любой механизм подачи проволоки в Welders Supply. Наше разнообразие механизмов подачи проволоки Push, Pull и Push / Pull может завершить все, что может понадобиться вашей системе, по доступным ценам.
Укомплектовываете или модернизируете вашу сварочную систему? Компания Welders Supply может помочь вам найти идеальный механизм подачи проволоки Miller, который вам нужен.Для заказа доступны различные варианты и модели. У нас есть товары самых популярных брендов и продукты с наиболее важными функциями, которые вам нужны.
Марки механизма подачи проволоки:
-Миллер
-Hobart
-ESAB
-CK в мире
Многим сварщикам надоело обжигать руки, когда они пытаются вручную подавать присадочный металл.
Гибкость и управляемость механизмов подачи проволоки делают сварку проще, безопаснее и чище.Для каждой сварочной установки требуются специальные инструменты, соответствующие вашей сварочной горелке, источнику питания и вашим предпочтениям. Наши механизмы подачи проволоки обладают функциями, подходящими для любой ситуации.
Некоторые функции, предлагаемые разными кормушками:
– Увеличенный радиус действия для простоты использования
– Устройства подачи проволоки с дистанционным управлением
– Мгновенное выключение Для безопасности вас и ваших инструментов
-Двойные механизмы подачи проволоки для использования двух разных проволок без переключения катушек
-Точный и последовательный контроль скорости подачи проволоки
Механизмы подачи проволоки с измерением напряжения vs.Механизмы подачи проволоки с постоянной скоростью
Несколько определяющих факторов отделяют измерение напряжения от механизма подачи проволоки с постоянной скоростью:
- Механизм подачи проволоки с постоянной скоростью имеет источник питания постоянного тока
- Механизмы подачи проволоки с измерением напряжения используются с источниками питания постоянного или постоянного тока.
- Вы управляете напряжением питателей с постоянной скоростью на источнике питания, но регулируете скорость на питателе.
- Механизмы подачи проволоки с измерением напряжения в сочетании с источниками питания CC контролируются непосредственно расстоянием от заготовки и кончика резака.
Посмотрите наш другой доступный выбор сварочных инструментов
17 обязательных сварочных инструментов для начинающих
Если вам интересно, какие сварочные инструменты для начинающих вам нужны, я расскажу об этом и многом другом в этой статье.
Многие новички, желающие научиться сварке, увлекаются тем, что им нужны тонны сварочного инструмента и что за них нужно много платить.
Это миф, который я собираюсь развенчать в этом контрольном списке сварочных инструментов.
С учетом сказанного, вот 16 основных сварочных инструментов для начинающих.
Этот первый базовый сварочный инструмент незаменим для всех, кто занимается сваркой. Это сварочный шлем.
Не все сварочные шлемы одинаковы, но вам не нужно тратить 350 долларов, чтобы получить хороший.
Первый совет, который я могу вам дать, – это выбрать сварочную каску с автозатемнением.
Сварочный шлем – это самый важный инструмент в сварочной мастерской, поэтому вам нужно что-то удобное для пользователя.
Другой вариант – купить сварочную каску сплошного оттенка, но с этим есть проблема. Вы не можете видеть свою деталь через линзу, и это может привести к неправильному расположению сварных швов.
Сварочные маскис автоматическим затемнением – отличный сварочный инструмент для начинающих, потому что они позволяют легко видеть заготовку перед началом сварки, что означает большую точность и меньше неудобств.
2. Сварочные магниты Сварочные магниты – незаменимый инструмент при сварке, поскольку они универсальны.
Вы можете легко удерживать детали на месте и создавать углы 90 градусов в любом из ваших проектов. Мне нравится использовать их, когда я создаю сварочные рамы для столов, решеток для костров и т. Д.
Они бывают разных размеров от небольших сварочных проектов до крупных. Но не забудьте купить несколько магнитов.
Если вы делаете квадратную рамку, вам понадобится по одному магниту на каждом углу заготовки, чтобы удерживать ее на месте.
Harbour Freight Tools – отличное место, где можно дешево приобрести сварочные магниты или любые сварочные инструменты.
3. Приспособление для сварки каркасаСварочный каркас НЕ является обязательным сварочным инструментом для новичков, но я поместил его здесь, потому что он очень эффективен при создании квадратных рам.
По сути, вы просто вставляете 2 концевых части вашей заготовки в рамное приспособление, затягиваете его и выполняете прихваточные швы.
Теперь у вас есть идеальный угол в 90 градусов.
Довольно просто, правда?
Однако, если вы проявите творческий подход с некоторыми зажимами C, вы можете сделать один из них и сэкономить немного денег. Как и любой другой инструмент для изготовления сварных изделий, приспособление для сборки сварного каркаса сэкономит вам много времени и сэкономит нервы, особенно если учесть, что сталь имеет тенденцию к короблению при сварке.
4. Speed SquareУгловой квадратик – необходимый инструмент, и вот почему…
Допустим, вы работаете с длинным куском квадратной трубки и хотите отрезать около 12 дюймов от нее.
Вы устанавливаете квадратик скорости на заготовке, делаете отметку на трубке, и теперь у вас есть готовый разрез под углом 90 градусов.
Кроме того, если вы хотите сделать этот разрез на стальной трубе под углом 45 градусов, вы просто перемещаете квадратик скорости, пока он не достигнет отметки 45 градусов. Он очень прост в использовании, и это сварочный инструмент, без которого вам просто не обойтись.
Я использовал свой в многочисленных сварочных проектах.
5. Калибр листового металлаЭтот следующий инструмент отлично подходит, если вы хотите узнать, какой толщины у вас металл.
Это замечательно, потому что у большинства сварщиков есть таблица, в которой указано, какие настройки вам нужны для сварки при различной толщине металла. Трудно увидеть толщину куска металла, поэтому калибр листового металла здесь и пригодится.
Все, что вам нужно сделать, это надвинуть отверстия на заготовку, и датчик покажет вам показания.
Это очень удобно, когда вы доходите до того, что вокруг много металла, и вы забыли, какой он толщины.
Я бы не сказал, что это абсолютно необходимый сварочный инструмент для новичков, но его удобно иметь в магазине.
6. Металлический напильник Вы, наверное, раньше использовали металлические напильники, если не во время сварочных работ, то на ногтях.
Их удобно использовать при завершении проекта.
Когда вы начнете резать свои проекты (я вернусь к этому через секунду), у вас будет много металлических заусенцев, от которых вы захотите избавиться.
Вы можете очистить металл шлифовальной машиной для более крупных вещей, но файлы, очевидно, отлично справляются с мелкими деталями.
Отличное вложение, и они дешевы.
7. Сварочные зажимыЭтот следующий базовый сварочный инструмент просто необходим.
На самом деле нужно обзавестись как минимум 10 сварочными зажимами. Они вам понадобятся. Представьте, что вы начинаете сварочный проект и вам нужно плотно подогнать детали, прежде чем прихватывать их на месте.
Без этих зажимов, плотно удерживающих ваши детали, деформация металла от сварки приведет к искажению вашего проекта.
Я использовал до 10 зажимов одновременно в одном проекте.
Вот приказ, которому вы хотите следовать.
- Отрежьте кусочки до длины
- Плотно соедините детали
- Закрепите их на месте
- Прихваточный шов
- Снять зажимы
- Прокладка окончательных швов
Сварочные перчатки Очевидно, вам понадобятся сварочные перчатки, если, конечно, у вас уже не повреждены нервы на пальцах. В таком случае они вам не понадобятся.
Существуют действительно толстые сварочные перчатки (которые я рекомендую новичкам), которыми вы можете подбирать горячие куски металла в течение нескольких секунд, не получая ожогов.
Тонкие кожаные перчатки. Они отлично подходят для сварки TIG, когда вам нужно более точно удерживать горелку.
Я бы порекомендовал вам начать с толстой пары, как на картинке.
Они прослужат вам долго, если вы не наберете с ними много горячего металла. Важно отметить, что температура дуги составляет около 10 000 градусов, поэтому вы обязательно почувствуете тепло, исходящее от сварных швов.
9. Металлическая щеткаМеталлическая щетка – это то, что вам нужно, если вы используете сварочный процесс, при котором образуется шлак.
Например, если вы выполняете сварку с помощью аппарата для ручной сварки или дуговой сварки с флюсовым сердечником, вам придется соскрести шлаковый слой, чтобы обнажить окончательный сварной шов.
Отбойные молотки и металлические щетки отлично подходят для этого.
Это покрытие из шлака образуется в процессе сварки, поскольку оно действует как защитный агент. Сварочную ванну необходимо защитить от атмосферного загрязнения.
При использовании защитного газа ваши сварные швы останутся чистыми.
10. Плоскогубцы MIGТе из вас, кто читает мой блог, знают, что я рекомендую сварку MIG как самый простой процесс для начинающих.
Итак, если вы собираетесь научиться сваривать с помощью сварочного аппарата MIG, вам понадобятся плоскогубцы.
Они просты в использовании и имеют несколько функций.
Функция
# 1: Снять горячее сопло КлещиMIG оснащены круглым зажимом, поэтому вы можете снять сопло с пистолета. Помните, что он очень горячий, поэтому благодаря этой функции очень легко не обжечься.
Функция
# 2: Удаление контактного наконечника Контактный наконечник – это место выхода проволоки из пистолета.
Они сделаны под размер вашей проволоки.
Итак, если у вас есть провод 0,030, вам понадобится контактный наконечник 0,030.
Плоскогубцы MIG имеют встроенный круглый зажим для отвинчивания наконечника. Время от времени придется снимать контактный наконечник и заменять его новым.
Функция № 3: закрепите провод
Обычно вы хотите, чтобы вылет проволоки составлял около 1/4 дюйма перед началом сварки. Немного дольше этого, и вы не добьетесь хорошего проникновения с самого начала.
Плоскогубцы MIG легко отрезать, поэтому вы всегда будете поддерживать правильный вылет проволоки.
Сварочные клещи MIG имеют еще одну особенность. Вы можете видеть длинные носики на плоскогубцах, верно? Что ж, если вам нужно очистить сварочные брызги с внутренней стороны сопла MIG, вы просто соскребите их ими.
Это очень просто сделать, и вам нужно будет содержать сопло в чистоте, чтобы газ мог выходить.
11. Мыльный камень Мыльный камень используется как разметочный инструмент при работе с металлом.
Отлично, потому что выдерживает высокие температуры от сварочных горелок и резаков.
Есть также маркеры, которые делают то же самое. Это похоже на мел, которым вы пишете на металле.
Если у вас есть фигуры, которые вы хотите вырезать с помощью горелки, вы можете просто нарисовать фигуру на металле, а затем вырезать.
12. Угловая шлифовальная машинаУгловые шлифовальные машины – необходимость. Период.
Я не думаю, что вы можете обойтись без него. Вы можете надеть шлифовальный диск, чтобы сгладить ваши проекты, надеть отрезной круг, чтобы резать металл, надеть проволочную щетку, чтобы удалить краску, или надеть откидной диск для точного шлифования.
Я рекомендую всегда иметь как минимум 2 угловые шлифовальные машины. Один для шлифования и один для резки.
13. Защитные очки При использовании угловых шлифовальных машин необходимо надевать защитные очки.
Искры, которые вы видите, летящие от точильного диска, представляют собой небольшие кусочки металла, и если они попадут вам в глаз, с вами покончено.
Купите защитные очки или маску для лица. Они хороши, чтобы гарантировать, что ничто не ударит вас по лицу при шлифовании или резке.
14. Зажимы CНаличие в ассортименте C-образных зажимов избавит вас от многих разочарований. Возможность закрепить заготовку на столе чрезвычайно важна, и С-образные зажимы идеально подходят для этого.
Представьте себе это…
Вы покупаете весь металл для своего проекта и уделяете время его тщательному измерению и резке. Затем вы начинаете сварку, не ограничивая свой проект. Что происходит?
Весь проект, скорее всего, будет провален, потому что сейчас он сильно деформирован.Вы должны были прижать его к столу.
Вы не пожалеете, что у вас есть 5 или 10 C-образных зажимов разных размеров.
15.
Переносная ленточная пила Переносная ленточная пила не нужна новичкам в сварочной мастерской, но это фантастический механизм.
В основном он производит чистые пропилы, не требующие доработки.
Если у вас есть материал, который вы хотите отрезать по длине, иметь что-нибудь переносное – отличный вариант.Я использую свой все время.
Иногда ваш клинок затупляется, и вам придется его заменить. Однако сделать это очень просто.
16. Отбойный молотокЯ упоминал ранее, что если вы выполняете сварку методом MIG с флюсовой проволокой или сварку штучной сваркой, вам придется отколоть шлаковое покрытие, чтобы обнажить сварной шов под ним.
Вот для чего нужен отбойный молоток. Отколоть шлак.
17. Кислородно-ацетиленовая установка Мой самый любимый инструмент для обработки металла хранил до конца.Кислородно-ацетиленовая установка настолько универсальна.
С ним можно сваривать, резать, гнуть и т. Д.
Нужно вырезать идеальные круги?
Это легко сделать с помощью кислородно-ацетиленовой горелки.
Необходимо согнуть стальную пластину толщиной в полдюйма на 90 градусов?
Это легко сделать с помощью кислородно-ацетиленовой установки. Просто убедитесь, что вы соблюдаете надлежащие меры безопасности, потому что это самое опасное оборудование, которое у вас будет в магазине.
Если вы новичок в сварке и хотите научиться самому простому процессу для начинающих, я рекомендую сварщика MIG.
22 обязательных сварочных инструмента и принадлежностей (с изображениями)
0Последнее обновление
Сварка – это опасно горячая работа. Хотя все инструменты важны, мы считаем, что самые важные из них – это предметы, которые должен иметь каждый сварщик, чтобы обезопасить себя. Мы перечислили элементы безопасности, которые, по нашему мнению, являются наиболее важными, а также другие необходимые инструменты в порядке их приоритета.
22 основных сварочных инструмента и принадлежностей:
1.Сварочная маска
Сварочный шлем – это шлем, предназначенный для защиты глаз, лица и шеи от ожогов, сильных искр, ультрафиолетовых и инфракрасных лучей. Он также известен как капюшон.
2. Сварочный кожух
Сварочные рубашки изготовлены из огнестойкого материала и предназначены для защиты сварщиков от высоких температур и брызг металла, выделяемых во время сварки.
3. Сварочные перчатки
Сварочные перчатки – это толстые перчатки с термостойкой подкладкой для защиты рук сварщика от высоких температур.Есть два типа:
4. Защитные очки
Защитные очки можно носить для защиты глаз сварщика от тепла и оптического излучения, образующегося при сварке. Их можно использовать вместо каски для некоторых видов сварки и / или резки, не вызывающих сильного искрения.
5. Средства защиты ушей
Средства защиты ушей используются для защиты ушей от громких продолжительных звуков сварки.
6. Шлифовальный козырек
Шлифовальный козырек – это прочный, но легкий козырек, который надевают при шлифовании предметов, чтобы защитить глаза от любого летящего мусора.
7. Рабочая обувь со стальным носком
Это сверхпрочная обувь с хорошей опорой и сталью в носке для защиты пальцев ног от любых тяжелых материалов, которые могут упасть.
8. Огнетушитель
Хорошая идея иметь поблизости огнетушитель на случай, если что-то загорится.
9. Сварочный аппарат
Если вы ищете работу сварщиком, ваш работодатель предоставит вам сварщика.
Если вы хотите выполнять сварочные работы в домашних условиях, вам необходимо знать, какой вид сварки нужно делать, чтобы определить тип сварочного аппарата, который вам нужен.
10. Сварочный стол или тележка
Комфорт – важный фактор в любой работе, которую вы выполняете. То же самое и со сварщиками. Сварщикам нужна устойчивая поверхность, на которой сварщик может устанавливать сварочного аппарата, и находящуюся на подходящей для них высоте.
Если вы находитесь в магазине, у вас, скорее всего, будет фиксированный стол. Если вы выполняете сварку из грузовика, вам понадобится прочная тележка с колесами, чтобы облегчить транспортировку.
11. Инструменты для маркировки
Мыльный камень используется в качестве маркера на металле, потому что это крупнозернистый камень, обладающий высокой термостойкостью.
Если мыльный камень недоступен для маркировки ваших стальных деталей, можно использовать перманентный маркер.
Еще один инструмент, который используется для маркировки металла, на котором нужно сварить две детали.
12. Угловая шлифовальная машина
Шлифовальные кругиможно использовать для резки или полировки металла, а также для удаления излишков материала с свариваемой детали.
13. Сварочная проволока
Сварочная проволока – это тонкий металлический стержень, который нагревается с помощью тепла высокой интенсивности, чтобы расплавить его в швы, чтобы соединить (сварить) два куска стали вместе.
14. Тиски и плоскогубцы
Тиски и плоскогубцы используются для захвата слишком горячих металлических предметов даже в сварочных перчатках. Некоторые тиски могут также действовать как зажимы, чтобы удерживать вместе небольшие металлические детали.
15. Сварочные магниты
Сварочные магниты – это сверхмощные магниты, которые надежно удерживают металл на поверхности, с которой вы работаете.
16. Сварочные зажимы
Сварочные зажимы используются с фиксирующими зажимами, чтобы удерживать вместе большие куски металла при их сварке.
17. Квадратный инструмент
Квадратные инструменты используются для позиционирования деталей, которые необходимо сваривать, под углом 90 °.
18. Клещи для сварки
Сварочные клещи – шесть инструментов в одном. Они используются для установки сопел и наконечников, резки проволоки, очистки сопел, удаления сварочных брызг или в качестве отбойного молотка.
19. Ножовка по металлу
Ножовка по металлу – это ручная пила для резки металла, которую можно использовать при отсутствии пилы.
20.Отбойный молоток
Отбойный молоток используется для удаления сварочного шлака и брызг по краям сварных швов.
21. Щетка из стальной проволоки
Щетка из стальной проволоки используется для очистки поверхности, которую вы будете сваривать.
22. Надпись
Напильникииспользуются для сглаживания шлифованных кромок и удаления заусенцев с металла.
Заключение
Теперь, когда вы знаете, какие сварочные инструменты и принадлежности необходимы для безопасной сварки, приобретите те, которые вам нужны, и приступайте к работе.Удачной сварки.
Изображение заголовка предоставлено: Sgt. Джошуа Уорт, Army University Press
Список 10 основных сварочных инструментов (обновлен в октябре 2021 г.)
Независимо от того, интересуетесь ли вы сваркой в качестве профессии или хобби, вы, вероятно, задаетесь вопросом, как начать работу, не разбивая банк, а затем просмотрите наш список сварочных инструментов. Возможно, вы слышали, что сварка обходится очень дорого, но правда в том, что есть только пара основных сварочных инструментов, которые вы будете использовать регулярно.Конечно, на рынке есть множество других аксессуаров и более продвинутых профессиональных инструментов, используемых в специализированных сварочных цехах, но вы можете начать плавить металл, оборудовав свой цех только этими стартовыми принадлежностями.
Наша цель в этом руководстве – представить вам 10 основных сварочных инструментов, которые нельзя пропустить ни в одном магазине. При составлении списка мы использовали наш собственный опыт и проконсультировались с другими сварщиками, и мы считаем, что этот список достаточно исчерпывающий, чтобы вы могли начать работу.Здесь есть все необходимое: от защитного оборудования до основных инструментов и основных принадлежностей.
Список сварочных инструментов
1. Сварочный стол или верстак
Сварка на земле непрактична, неудобна и может даже поставить под угрозу вашу безопасность. Прежде чем приступить к сварочному проекту, необходимо найти твердую поверхность для работы. Будь то традиционный верстак или специальный сварочный стол, решать только вам, но не экономьте на этом.
Даже если вы находитесь вдали от клиента и не можете работать в своем магазине, где у вас все настроено, есть множество небольших портативных верстаков, которые можно приобрести по номинальной цене.Купите один из них и носите его с собой, так как это значительно облегчит вашу работу.
2. Шлем с автозатемнением
Каждый список сварочных инструментов должен начинаться со сварочной маски с автоматическим затемнением
Вероятно, первое, что приходит в голову, когда вы думаете о сварке, – это шлем, который носят все сварщики. Без него вы просто не сможете начать сварку, поэтому инвестировать в качественный сварочный аппарат, который продержится на долгие годы, – мудрое решение.
Доверьтесь нам, когда мы говорим, что стоит заплатить немного больше и купить шлем с автоматическим затемнением.Шлем с автоматическим затемнением будет затемнять щит только при обнаружении яркого света, а не всегда, как старые модели шлемов. Таким образом вы сможете более четко увидеть детали и инструменты перед началом проекта, что повысит вашу точность и снизит риск ошибок. Просмотрите наши таблицы оттенков сварочного шлема, чтобы подобрать наилучшее соответствие шлема и сварочного процесса.
3. Сварочные перчатки
Когда дело доходит до сварки, ваша безопасность превыше всего, поэтому всегда инвестируйте в специализированное оборудование.Не ищите обычные защитные перчатки, а купите специальные сварочные перчатки, идеально подходящие для того типа сварки, который вы выполняете. Поскольку температура дуги при сварке достигает 10 000 градусов, сварочные перчатки обычно очень толстые, но вы все равно почувствуете, как идет тепло.
Вы также можете использовать их, чтобы на несколько секунд выковырять горячий металл, когда это необходимо, но не делайте из этого привычки, так как это быстрее их испортит.
4. Защитные очки
При сварке или использовании угловых шлифовальных машин искры и другие мелкие кусочки металла разлетаются повсюду, в том числе под шлемом.Купите защитные очки и всегда надевайте их перед тем, как надеть шлем. Шлем защитит вас от времени, но не позволяйте этому соблазнять вас ложным чувством безопасности. Достаточно одной искры румян пролететь под шлемом, и готово.
5. Угловая шлифовальная машина
Угловая шлифовальная машина
Угловые шлифовальные машинынастолько универсальны, что вы не сможете завершить сварочный проект, не используя его. Независимо от того, понадобятся ли они вам для шлифования, сглаживания сварного шва или резки металла, вы определенно почувствуете себя инвалидом, если попытаетесь работать без него.
Хотя мы всегда рекомендуем инвестировать в качественные инструменты, и угловые шлифовальные машины не исключение, вы также можете приобрести их всего за 15 долларов у некоторых менее качественных брендов, если у вас ограниченный бюджет.
6. Сварочные зажимы
Сварочные зажимы необходимы для удержания деталей вместе, чтобы вы могли правильно сваривать. Их понадобится много, в зависимости от того, сколько деталей потребуется для вашего проекта, но нередко можно использовать до 10 сварочных зажимов для более сложных проектов.После того, как вы разрежете детали и соедините их вместе, вы используете сварочные зажимы, чтобы удерживать их вместе, чтобы можно было прихватывать сварку.
7. Пара струбцин
Даже когда вы используете верстак или сварочный стол, вам все равно необходимо прикрепить заготовку к столу, и это делается с помощью зажимов C. Работа над незащищенным проектом, будь то сварка или резка, рискует испортить весь ваш проект.
ЗажимыC бывают разных форм и размеров, и мы рекомендуем купить пару из них, чтобы иметь при себе в мастерской, так как они пригодятся в самых разных ситуациях.
8. Измерительные инструменты
Когда дело доходит до сварки, каждое измерение должно быть точным, а для этого требуются специальные измерительные инструменты. В зависимости от вашего проекта и ваших предпочтений, это обычно означает что угодно, от рулетки, штангенциркуля, рамных квадратов или металлических линейок. Я лично предпочитаю использовать цифровой штангенциркуль, когда это возможно, так как я считаю его самым простым и наиболее точным измерением, но все остальное, что соответствует мантре «дважды отмерь, разрежь (или свари в данном случае) один раз» – хороший вариант
9.Плоскогубцы MIG
Клещи для сварки MIG
Если вы занимаетесь сваркой MIG, которая является наиболее рекомендуемым процессом сварки для начинающих, вам понадобится пара плоскогубцев MIG. Как и большинство инструментов, которые мы рекомендовали до сих пор, они необходимы из-за своей универсальности.
Эти дешевые и эффективные инструменты избавят вас от множества неприятных моментов, если вам нужны они для снятия горячего сопла, контактного наконечника или зажима провода.
10. Напильник по металлу
Как только ваш проект будет завершен, после стольких работ по резке и сварке вы увидите множество металлических заусенцев и дефектов, которые нужно сгладить.Хотя вы можете использовать угловую шлифовальную машину, о которой мы упоминали ранее, для больших, для мелких вещей вам понадобится металлический напильник.
Напильник по металлу позволит вам работать с более мелкими деталями и более точно сглаживать более мелкие детали. Во-первых, они очень дешевы.
Сварка может быть чрезвычайно приятным хобби или карьерой, и если вы хотите начать работу, нет лучшего способа, чем вложиться в пару основных инструментов и посмотреть, как закончится ваш первый проект.Если вы увлечетесь этим, вы можете перейти на более продвинутые и дорогие сварочные инструменты.
Полезные сварочные инструменты и принадлежности
Помимо основных сварочных инструментов, таких как сварщик и защитное оборудование, существует множество других небольших инструментов, которые помогут вам при сварке.Для достижения наилучших результатов вам понадобятся инструменты, которые помогут удерживать металл на месте во время сварки и маркировать металл, который вы используете. Если вы создаете шлак, вам также понадобятся инструменты, чтобы потом его очистить. Вот наш список полезных сварочных инструментов, которые пригодятся вам и будут иметь при себе в мастерской.
1. Плоскогубцы MIG
При сварке MIG вам действительно пригодятся клещи. Плоскогубцы отлично подходят для удаления брызг из сопла и обеспечения равномерного потока газа.Время от времени вам нужно будет обрезать проволоку, чтобы это было возможно, и вы также можете использовать их для снятия сопла. Эти плоскогубцы MIG имеют разумную цену и такое же высокое качество, как и любые другие плоскогубцы MIG, представленные на рынке. Это удобные, упругие и долговечные, они многофункциональные, поэтому вы можете удалять брызги с сопел (внутри и снаружи), очищать концы сопел, протягивать / отрезать проволоку и снимать / устанавливать наконечники и сопла.
Узнать текущую цену
2. Калибр для листового металла
Когда вы выбираете настройки сварочного аппарата, вы хотите знать, какой толщины имеет металл вашей заготовки.Этот калибр для листового металла – идеальный инструмент, вам просто нужно вставить металл в канавку, где он плотно прилегает, чтобы определить толщину вашего металла, чтобы помочь вам быстро и точно выбрать наилучшие настройки сварщика.
Узнать текущую цену
3. Сварочные магниты
Сварочные магниты предназначены для удержания различных металлических деталей на месте во время их сварки. Они позволяют работать более безопасно и свободно обеими руками и значительно облегчают жизнь! С его помощью вы можете легко создавать углы 45, 90 и 135 градусов в своих сварочных проектах.Эти магниты также изготовлены из нержавеющей стали и очень прочные. Это замечательно, если вы делаете предметы с большим количеством углов в 90 градусов.
Узнать текущую цену
4. Очиститель наконечников
После того, как вы закончите использовать окси-ацетиленовые насадки, вам нужно будет их очистить. Для ухода за сварочными наконечниками и их очистки необходимо использовать очиститель для наконечников. Очистители наконечников поставляются в комплекте с несколькими напильниками и плоским напильником для удаления остатков сварочных наконечников. В этот набор входит устройство для чистки наконечников большого и малого размера.Этот набор отлично подходит для очистки сварочного наконечника любого размера
.Узнать текущую цену
5. Speed Square
Этот полезный инструмент часто пригодится при измерении. Подходит для 45 или 90 градусов. Это не дорого, и его стоит иметь в мастерской, поскольку при работе со сталью измерение углов выполняется постоянно, если вы ищете точные результаты.
Узнать текущую цену
6. Отбойный молоток
Если вы используете сварочный процесс, при котором образуется шлак, например, сварка штучной сваркой или порошковая сварка, вам потребуется впоследствии очистить сварной шов, удалив покрывающее его покрытие шлака.Если шлака много, вам понадобится отбойный молоток, чтобы отколоть шлак и обнажить сварной шов под ним.
Узнать текущую цену
7. Металлическая проволочная щетка
После того, как вы удалили большую часть слоя шлака, вы можете очистить сварной шов металлической щеткой. Шлак создается как экран для защиты сварного шва от загрязнения, но его следует удалить после завершения сварки. Очистите область вокруг сварного шва металлической щеткой, чтобы удалить весь шлак и сделать его более гладким.
Узнать текущую цену
8. Сварочные зажимы
Сварочные зажимы полезны там, где необходимо плотно закрепить металл перед сваркой. Они вам понадобятся, если вы свариваете листовой металл. Мне они нравятся, потому что все они универсальны, имеют 3 разных дизайна, которые допускают множество конфигураций. Быстрое освобождение фиксатора этих зажимов упрощает обращение с ними, и они сделаны из прочной стали.
Узнать текущую цену
9.Круглый маркер из мыльного камня
Рынки мыльного камня отлично подходят для рисования линий на металле, чтобы помочь вам в работе. Если вы режете, вам нужно что-то, что вы сможете четко видеть. Мыльный камень – отличный инструмент, который можно наносить прямо на металл. Он поставляется с семью круглыми ручками из мыльного камня, так что вы получите больше удовольствия от затраченных средств. Круглые ручки из мыльного камня идеально подходят для маркировки металла.
Узнать текущую цену
10.Плоский маркер из мыльного камня
Не поклонник круглого мыльного камня, попробуйте вместо него плоский.Этот плоский держатель из мыльного камня поставляется с семью плоскими ручками из мыльного камня. Это продлится вам некоторое время, прежде чем вам понадобится покупать больше. Плоский мыльный камень идеально подходит для нанесения прямых толстых видимых линий на металле.
Узнать текущую цену
11. Гель для сопла MIG
Сварочный гельMIG отлично подходит для защиты вашего сварочного пистолета MIG. нанесите немного геля на сопло и кончик пистолета, чтобы брызги не прилипали к нему. Если вы попадете на сопло, это может помешать потоку газа и снизить качество сварных швов.Нанесите немного геля, чтобы сохранить качество пистолета и сварных швов. Эта ванна тоже прослужит вам долго.
Узнать текущую цену
12. Flint Striker
Наличие надежного кремневого бойка для зажигания сварочных горелок имеет решающее значение для любого проекта. К счастью. искры от этого кремневого бойка надежны и стабильны. Кроме того, этот кремневый ударник поставляется с девятью тройными вращающимися кремнями. Всего 27 кремней, которых вам хватит на какое-то время.
Узнать текущую цену
13. Сварочные манометры
Этот измеритель углового сварного шва представляет собой простой в использовании инструмент, позволяющий проверить, имеет ли угловой сварной шов надлежащую длину плеча и толщину шва. Этот удобный инструмент имеет большое значение для обеспечения надлежащего качества сварных швов. Держите этот калибр сварного углового шва в своем комплекте, он сэкономит ваше время и избавит вас от головной боли в будущем.
Узнать текущую цену
14. Кернер автоматический
Если вам нужно перфорировать, рисовать, делать отступы или маркировать металл, тогда вам пригодится автоматический кернер.Эти центральные пуансоны приводятся в действие пружиной и управляются одной рукой. Молоток не требуется. Этот набор поставляется с 6-дюймовым и 5-дюймовым автоматическим центральным кернером. 5-дюймовый центральный перфоратор имеет шаровой конец, что позволяет захватывать центральный перфоратор в удобном положении. 6 дюймов создают большие вмятины и идеально подходят для тяжелых проектов.
Узнать текущую цену
15. Набор автоматического центрального керна
Хотите приобрести для своего магазина несколько автоматических кернеров? Или вы хотите иметь в своей мастерской несколько одинаковых кернеров? Этот сверхмощный центральный перфоратор из трех частей идеально подходит для вас.Эти кернеры делают большие вмятины и имеют корпус из хром-ванадия, предотвращающего ржавчину и коррозию.
Узнать текущую цену
Сварочное оборудование и паяльные инструменты | MIG, TIG, Stick, Gas
Сварка соединяет материалы с таким уровнем прочности, стойкости и внешнего вида, который невозможно достичь с помощью крепежных элементов или клея. Фактически, сварка часто является единственным возможным методом крепления, и единственным, который можно использовать, когда конечный продукт должен выглядеть как одно целое.Сварку можно использовать для соединения металлов, включая низкоуглеродистую сталь, нержавеющую сталь и алюминий, а также для ремонта чугуна и соединения термопластов, таких как полиэтилен, полипропилен и поливинилхлорид. Независимо от того, с каким материалом вы работаете, у нас есть сварочное оборудование и принадлежности для работы, а также инструменты, необходимые для настройки и отделки работы, а также средства защиты и защиты. Кроме того, мы можем поставить вам плазменные резаки и паяльное оборудование.
Наши виртуальные полки заполнены сварочными аппаратами для каждого процесса сварки и типа металла.У нас есть большой выбор сварочных аппаратов MIG (металлический инертный газ) и порошковых сварочных аппаратов для сварки низкоуглеродистой, нержавеющей стали и алюминия, включая настольные модели, переносные ручные устройства, модели на колесах и полные сварочные комплекты, в которые входят сварочный аппарат и сварочная тележка. и сварочный шлем. Если вы свариваете тонкий материал или внешний вид шва очень важен, наши сварочные аппараты TIG (вольфрамовый инертный газ) удовлетворит ваши потребности. Мы предлагаем машины с выходом переменного и постоянного тока, чтобы вы могли добиться наилучшего качества сварки алюминия, а также стали и нержавеющей стали, а также портативные сварочные аппараты TIG, оснащенные инверторами.Здесь вы найдете аппараты для сварки на переменном и переменном / постоянном токе, причем последние обеспечивают гибкость полярности для различных сварочных операций и электродов. Или для максимальной универсальности выберите одно из наших многопроцессорных станков. У нас есть сварочные аппараты, которые используют процессы TIG и Stick, а также устройства с функциями MIG, TIG и Stick.
Если вы регулярно выполняете сварку там, где нет доступа к электроэнергии, у нас есть многоцелевые сварочные аппараты с приводом от двигателя, которые идеально подходят для сварки в удаленных местах. Здесь также есть все необходимое для газовой сварки ацетиленом, включая горелки, регуляторы, шланги, катушки для шлангов и полное оборудование для газовой сварки.Приварка шпилек – это метод крепления застежки к металлической детали. Этот процесс обычно используется при ремонте кузовов автомобилей, когда тяговые штифты привариваются к области с вмятинами, а затем к штифтам прикрепляется скользящий молоток и используется для удаления вмятины. Помимо приспособлений для приваривания шпилек и различных наборов тяговых шпилек, у нас есть полные комплекты для приварки шпилек, в которые входит скользящий молоток.
Сварка также требует расходных материалов, используемых в процессе сварки, оборудования для настройки и удержания свариваемых материалов, а также оборудования для защиты и обеспечения безопасности во время сварки, и у нас есть все это.В нашем ассортименте электродов есть стержни разных размеров и для различных металлов, в том числе стержни с флюсовым покрытием, а также сварочная проволока для стали и алюминия, а также порошковая проволока. Во время сварки сварочные пистолеты MIG, горелки TIG, электрододержатели и зажимы заземления могут изнашиваться, и у нас есть качественные замены, а также сварочный кабель, сварочные сопла и наконечники. Вы можете легко перемещать своего сварщика по цеху, когда он находится на одной из наших сварочных тележек, на которой также есть полки для расходных материалов, инструментов, сварочного шлема и перчаток.
С помощью наших рулеток, линейок, штангенциркулей, квадратов и других измерительных инструментов вы можете подготовить свою работу и указать, где должны быть сделаны сварные швы или необходимые разрезы в материале, с помощью маркеров или мыльного камня, который виден через затемненную сварочную линзу. Если вам нужно разрезать металлические детали перед сваркой, мы предлагаем различные режущие инструменты, от простых ножовок до отрезных кругов, сабельных пил и ленточных пил. Конечно, для резки металла можно использовать кислородно-ацетиленовый резак, но если вы хотите выполнять плавные и точные пропилы алюминия и нержавеющей стали, а также низкоуглеродистой стали, мы можем предоставить вам одну из наших машин плазменной резки.С нашим выбором тисков и зажимов вы сможете надежно удерживать металл на месте во время сварки. В дополнение к C-образным зажимам, прижимным зажимам, зажимам для стержней F-образного типа и фиксирующим зажимам мы также предлагаем магнитные опорные зажимы, которые могут удерживать железные материалы под разными углами. А для очистки и финишной обработки после сварки ознакомьтесь с ассортиментом наших отбойных молотков, проволочных щеток и шлифовальных машин.
Пайка – это низкотемпературный метод крепления металла, который обычно используется в сантехнике, производстве ювелирных изделий, а также при электрических соединениях и прикреплении электронных компонентов к печатным платам.В отличие от сварки, при которой соединяемые детали нагреваются до точки плавления, при этом часто добавляется присадочный материал, который также расплавляется, при пайке к соединяемым деталям прикладывается достаточно тепла, чтобы расплавить припой и сформировать соединение. Существует множество составов припоев, и их состав варьируется в зависимости от области применения, и вы найдете здесь, на наших виртуальных полках, большой ассортимент припоя и флюса, а также припой с флюсовой сердцевиной и все необходимое паяльное оборудование. В нашем ассортименте есть базовые паяльники, паяльные пистолеты и горелки, паяльные станции, паяльные жала и щетки для нанесения флюса.
Если вы хотите отремонтировать пластик, например, устранить трещины в пластиковых бамперах, наши системы азотной сварки пластмасс позволят вам выполнить эту работу быстро, легко и экономично. Сварщик нагревает и плавит пластик и присадочный стержень по мере того, как он вдавливается в разрыв, быстро соединяя стержень с пластиком. Затем сварочный аппарат можно использовать для сглаживания поверхности при подготовке к охлаждению, шлифовке и полировке. Наше оборудование для горячего сшивания также можно использовать для эффективного ремонта пластика. Ремонт пластиковых бачков с жидкостью, композитных корпусов фар, кожухов вентиляторов и т. Д.Скоба нагревается нагревательным утюгом, а затем горячая скоба проталкивается в пластмассовые детали, создавая прочное и надежное соединение. Затем открытые концы скоб отрезаются, и другая нагретая скоба используется для сглаживания области для окончательной обработки. Наша коллекция включает в себя проводные и аккумуляторные комплекты горячего степлера и скобы в нескольких различных стилях и в разных количествах, чтобы удовлетворить ваши потребности.
Безопасность всегда должна быть самым важным соображением при сварке и пайке. При дуговой сварке всегда следует использовать сварочный шлем с фильтром подходящего оттенка, чтобы защитить глаза от повреждений, которые могут привести к потере зрения, а также для защиты лица и шеи от ожогов.На наших шлемах с автоматическим затемнением оттенок автоматически темнеет, как только появляется дуга для защиты глаз, но в остальном остается светлым, поэтому сварщик может видеть, как укладывать материал, и выполнять другие задачи, не поднимая шлем. При кислородно-ацетиленовой сварке следует использовать сварочные очки с полным боковым покрытием, а также надевать защитные очки во время шлифования, измельчения шлака и других операций отделки сварных швов. Сварочный дым, содержащий вредные частицы в воздухе, а также токсичные газы и пары, образуются в процессе сварки, поэтому следует использовать качественный респиратор.Мы предлагаем как респираторы от пыли и твердых частиц, так и более эффективные респираторы для газов / паров.
В дополнение к вышеперечисленному следует надевать огнестойкую одежду, чтобы предотвратить ожоги от искр и теплового воздействия. В наш ассортимент защитного снаряжения входят термостойкие и огнестойкие кожаные сварочные перчатки, огнестойкие капюшоны и комбинезоны, кожаные рукава, сварочные насадки, леггинсы и гетры, кожаные сварочные куртки, кожаные нагрудники и поясные фартуки. У нас также есть сварочные одеяла для защиты окружающих предметов от повреждений, вызванных искрами и брызгами, и сварочные завесы для изоляции зоны сварки и предотвращения травм окружающих.Там, где есть искры и расплавленный металл, всегда существует риск возгорания, поэтому при сварке и резке всегда следует принимать меры для минимизации вероятности возгорания. Держите легковоспламеняющиеся материалы подальше от места и всегда имейте под рукой один из наших огнетушителей.
Основные сварочные работы | Ванкувер Сварщик | Блог
К настоящему времени, с успехом и продвижением в сварочном секторе, многие из вас, вероятно, уже знакомы с тем фактом, что сварка как профессия столь же многообещающа, как и множество других вариантов, которые доступны.
В нашем последнем блоге мы говорили о преимуществах карьеры сварщика как о перспективном выборе, и это должно быть достаточно убедительным, чтобы вы рассмотрели свои альтернативы.
Но, конечно, сварка дается непросто. Чтобы стать сертифицированным сварщиком Канадского сварочного бюро, необходимо пройти 10-недельный интенсивный курс обучения от Canadian Welding Skills.
Студенту-сварщику также необходимо приобрести набор необходимых инструментов для прохождения курса обучения.И важно отметить, что эти инструменты будут иметь большое значение для продвижения вашей карьеры. Эти инструменты также жизненно важны для обеспечения безопасности и защиты от травм при выполнении сварочных работ.
Полный комплект сварочного инструмента можно купить в самой программе обучения.
С учетом сказанного, вот основные инструменты, которые понадобятся студенту-сварщику в его / ее сумке для прохождения программы обучения.
1. ЗАЩИТНЫЕ ОЧКИЗащитные очки необходимы для защиты глаз сварщика от разлетающихся искр и мусора.В очках должны быть не тонированные прозрачные линзы.
2. СВАРОЧНЫЙ ШЛЕМ С АВТОЗАТЕМНЕНИЕМСварочные маски с автоматическим затемнением защищают сварщика от летящих искр и попадания мусора в лицо, а также защищают его глаза от ослепительно флуоресцентной сварочной искры.
3. ОТБОЙНЫЙ МОЛОТОКОтбойный молоток используется для удаления сварочного шлака и сварочных брызг со сварных швов.
4. ПРОВОЛОЧНАЯ ЩЕТКАПроволочная щетка используется для очистки от мусора до, после и между каждым проходом, чтобы избежать загрязнения сварного шва.
5. ПЕРЧАТКИ МАНЖЕТЫ (MIG WELDING)Пара перчаток для перчаток MIG имеет свободное движение запястья и надежные карманы для пальцев.
6. ПЕРЧАТКИ ДЛЯ СВАРКИ TIGПерчатки для сварки TIG имеют более тонкий и гибкий материал с огнестойкой тканью.
7. PROBAN® WELDING JACKETСварочные рубашки Proban® толстые, огнестойкие и хорошо защищают тело сварщика.
8. ЗАЩИТА УШЕЙСварка может быть шумной операцией и требует высокого уровня концентрации. Беруши помогают поддерживать фокусировку, заглушая внешний шум, а также предотвращают повреждение ушей сварщика.
9. SOAPSTONEВысококачественный промышленный маркер из мыльного камня используется для маркировки металла и определения места сварки.
10. ПЛОСКОГУБЦЫ MIGПлоскогубцы MIG являются важными компонентами сварочного комплекта.Их можно использовать для различных небольших функций.
- Обрезка перегоревшей проволоки перед запуском нового валика
- Удаление контактного наконечника из пистолета
- Удаление брызг из сопла пистолета
- Удаление газового диффузора пистолета
- Подпирание детали, чтобы удерживать ее на месте в течение сварка
Сварщик использует много других инструментов в своей профессии, но упомянутые выше предметы являются основными, которые необходимы студенту для освоения навыков.
