Штангенциркуль это инструмент: принцип действия, назначение, устройство, виды штангенциркулей

Все что нужно знать о штангенциркуле

Штангенциркуль – это средство измерения, наиболее универсальное из всех ныне существующих. Примечательно то, что со времен своего изобретения этот измерительный инструмент, цена которого достаточно демократична, стал, безусловно, более совершенным, но принцип его работы остался неизменным. При помощи этого инструмента проводят линейные измерения самых разнообразных деталей, имеющих самые вариативные формы, а также к преимуществам штангенинструментов можно отнести такую особенность как конструктивные возможности для измерения глубины, что очень важно во многих областях промышленного производства, строительстве и хозяйственной деятельности.

Если говорить об инструментах этого типа, то нельзя не обратить вашего внимания на тот факт, что все штангенциркули изготавливают по определенному, достаточно суровому, стандарту. Главный документ, регламентирующий правила у условия производства штангенциркулей – ГОСТ.

В этом документе определены:

• условия выпуска различных моделей инструментов данного вида с пределом измерений деталей от 0 до 2000 мм;
• условия производства небольших по размеру специализированных моделей для мельчайших деталей, небольших расстояний, мизерных отверстий, тонких деталей, таких, к примеру, как толщина стенок труб;
• принципы деления средств измерения этого типа на виды;
• принципы ведения отсчетов и снятия показаний и т.д.

Согласно ГОСТу можно выделить несколько видов штангенциркулей, которые сегодня эффективно используются в различных сферах деятельности и областях производства.

Сегодня на рынке представлены в достаточно широком ассортименте штангенциркули следующих видов:

• Штангенциркуль нониусный. Это самый распространенный и универсальный вид штангенциркулей. Из названия этого инструмента следует, что отсчет при измерениях ведется непосредственно по нониусной шкале. На маркировке такой инструмент обозначается как штангенциркуль ШЦ с диапазоном измерения от 1 до 2000 мм.
  Нониус, кроме прочего, может иметь значения отсчета от 0, 05 до 0,1 мм.
• Циферблатный штангенциркуль. Конструктивно отличается наличием циферблата. Осуществлять измерения при помощи такого устройства можно намного быстрее и проще, а точность измерений становится еще более высокой. Обозначают такой инструмент как «штангенциркуль ШЦК», цена которого несколько выше, чем у стандартного инструмента, но все еще доступна широкому кругу потребителей. Несколько отличается и цена делений на этих инструментах. Кроме стандартных 0, 05 и 0, 1 мм есть еще шкала с делением 0,02 мм.

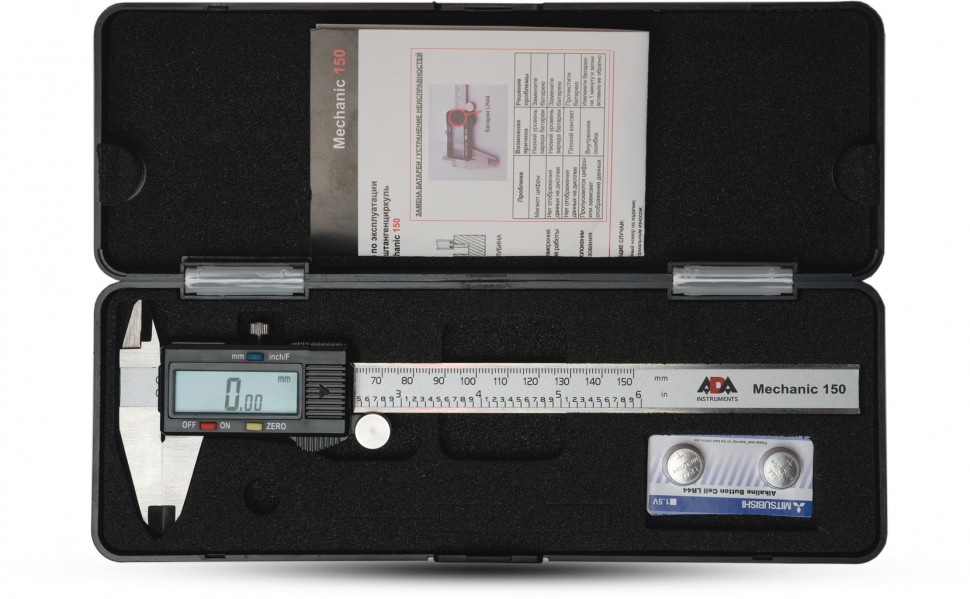

• Цифровой штангенциркуль. Это наиболее современный и технологичный вид штангенциркуля, имеющих жидкокристаллический экран, демонстрирующих результаты измерений с максимально возможной точностью. Обозначается на маркировке как «штангенциркуль ШЦЦ». У этого инструмента есть одно преимущество – наименьший шаг дискретности в 0, 01 мм. Такой точности, безусловно, нет ни у одного инструмента этого типа, а потому в производственной деятельности сегодня все чаще и чаще используют именно этот вид измерительного инструмента.

На что стоит обратить внимание при покупке

Прежде, чем купить штангенциркуль, обратите внимание на такие его особенности как:

• диапазон измерений, который представляет собой значения, ограниченные шкалой штангенциркуля;
• цена деления;
• температура окружающей среды;
• допустимый предел погрешности и т.д.

Все эти характеристики в совокупности определяют непосредственно точность измерений, а также значение измеряемой длины. Качественные штангенциркули, цена которых приемлема и демократична, вы можете приобрести в нашем интернет – магазине в наиболее широком ассортименте. Мы предлагаем лучшие измерительные инструменты отечественного и зарубежного производства с гарантией качества и на наиболее выгодных условиях.

Рекомендуемые товары

Штангенциркуль 250 0.05 Гост “СтИЗ”

Описание Измерительный инструмент повышенной точности, так как имеет цену делений 0, 05. Соответст. .

7 590 ₽

Похожие статьи

Штангенциркуль – Контрольно-измерительный инструмент – Совершенствование навыков выполнения слесарных и токарных работ

Главная / Слесарное дело / Совершенствование навыков выполнения слесарных и токарных работ / Контрольно-измерительный инструмент / Штангенциркуль

20 февраля 2012

Штангенциркуль — это инструмент для точного измерения наружных и внутренних размеров деталей. На его штанге нанесены миллиметровые деления. Конец штанги имеет две неподвижные губки: одну для наружного измерения, другую — для внутреннего. На штангу надета рамка с подвижными, губками и глубиномером.

---

Штангенциркуль ШЦ-1 с точностью отсчета 0,1 мм

---

Глубиномер — это тонкая, узкая линейка, конец которой прикреплен к рамке. Глубиномер помещен в продольном пазу обратной стороны штанги. Рамку можно свободно передвигать вдоль штанги и закреплять в нужном положении винтом. Между винтом и штангой находится пружина. На скосе нижней части рамки нанесены деления (шкала).

Это дополнительное измерительное устройство называется нониусом.

Вопросы

1. Для чего служит штангенциркуль?
2. Из каких частей состоит штангенциркуль?
3. Как называется шкала, нанесенная на нижней части рамки?

По нониусу штангенциркуля определяют доли миллиметра измеряемых деталей.

На рисунке ниже (положение – а), показано устройство нониуса. Это шкала, разделенная на 10 равных частей. Длина нониуса равна 19 мм.

---

Устройство нониуса штангенциркуля

а — шкала нониуса.

---

Таким образом, каждое деление нониуса равно 1,9 мм, то есть на 0,1 мм меньше двух миллиметровых делений штанги.

Когда губки штангенциркуля сомкнуты, нулевое (начальное) и последнее деления нониуса совпадают соответственно с нулевым и девятнадцатым делениями штанги. Остальные деления нониуса и штанги не должны совпадать.

Измеряют штангенциркулем следующим образом. Целые миллиметры отсчитывают по делениям штанги.

---

Прием измерения штангенциркулем (а) и подсчет по нониусу (б)

---

В нашем примере нулевое деление нониуса находится между целыми величинами (42 и 43 мм) шкалы штанги. Число целых миллиметров на штанге в нашем примере 42. Затем определяют, какое деление нониуса совпадает с делением штанги. Порядковый номер совпавшего деления нониуса показывает число десятых долей миллиметра  —  в нашем случае восьмое деление. Размер измеряемой детали (рисунок выше положение — б) составляет 42,8 мм.

Вопросы

1. Нулевое деление нониуса совпало с цифрой 5 шкалы штанги. На сколько раздвинуты губки штангенциркуля?
2. Нулевое деление нониуса находится между числами 34 и 35 мм на штанге; с делением штанги совпадает шестой порядковый номер деления нониуса. Как произвести отсчет по штангенциркулю?
3. С какой точностью можно измерить штангенциркулем?

Упражнения

1. Определите величину показаний по штангенциркулю.

Нулевое деление нониуса установлено между числами миллиметров штанги	Порядковое деление нониуса, совпавшее с делением штанги	Результат отсчета по штангенциркулю
24-25	3	24,3
14-15	2	—
14-15	8	—
46-47	1	—
50-51	9	—
73-74	5	—
81-82	4	—
106-107	6	—
128-129	7	—

2. Прочитайте показания штангенциркуля по рисунку ниже.

---

Примеры показаний штангенциркуля

---

«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич

Инструмент для штангенциркуля XY — HD — 1 11/16 дюйма — Зонд | Обсаженное отверстие | провод | Ведение журнала | Оценка | Мониторинг

• Описание

Штангенциркуль XY (XYC002) обеспечивает непрерывное измерение независимых внутренних диаметров труб по осям X и Y с помощью измерительных рычагов, расположенных под углом 90° друг к другу. Инструмент закрывается до 1 11/16 дюйма и открывается до 9 дюймов, что позволяет использовать его как в НКТ, так и в обсадных трубах с наружным диаметром до 9 5/8 дюймов.

Как и во всех скважинных продуктах HD, внутренняя температура записывается в энергонезависимую память, что позволяет вести подробные записи температурного воздействия.

Номинальные характеристики и размеры

Максимальная температура	350°F (177°C)
Максимальное давление	15 000 фунтов на кв. дюйм (103,4 мПа)
Наружный диаметр	1,69 дюйма (43,0 мм)
Длина	44,6 дюйма (1134,0 мм)
Масса	15,5 фунтов (7,0 кг)
Материалы	Коррозионностойкие материалы, используемые во всем

Размеры

Разрешение	0,005 дюйма (0,127 мм)
Точность	Лучше 0,1 дюйма (2,54 мм)
Диапазон измерения	Внешний диаметр инструмента до 9,0 дюймов (228,6 мм)

Аппаратные характеристики

Комбинируемость	все инструменты HD (RADii, iQ, PL, RAS и т. д.)
Позиционирование инструмента	Централизованный
Режим сбора данных	В режиме реального времени с TCU	Память с МЛТ

Электрические характеристики

Текущий

7 мА при 50 В

12 мА при 19 В

Приложения

Выявление дефектов, таких как образование накипи, коррозия или деформация

Идентификация завершающих элементов

Расчет объемного расхода и поправки

Контроль версий: 2021. 11.17

---

Спецификации в Интернете приведены ТОЛЬКО ДЛЯ СПРАВКИ и могут быть изменены без предварительного уведомления. НЕ ИСПОЛЬЗУЙТЕ ДЛЯ ПОЛЕВЫХ ОПЕРАЦИЙ.
