Паяльная лампа. Виды и устройство. Применение и работа

12 февраля 2020 Ручной бензоинструмент, электро-пневмоинструмент

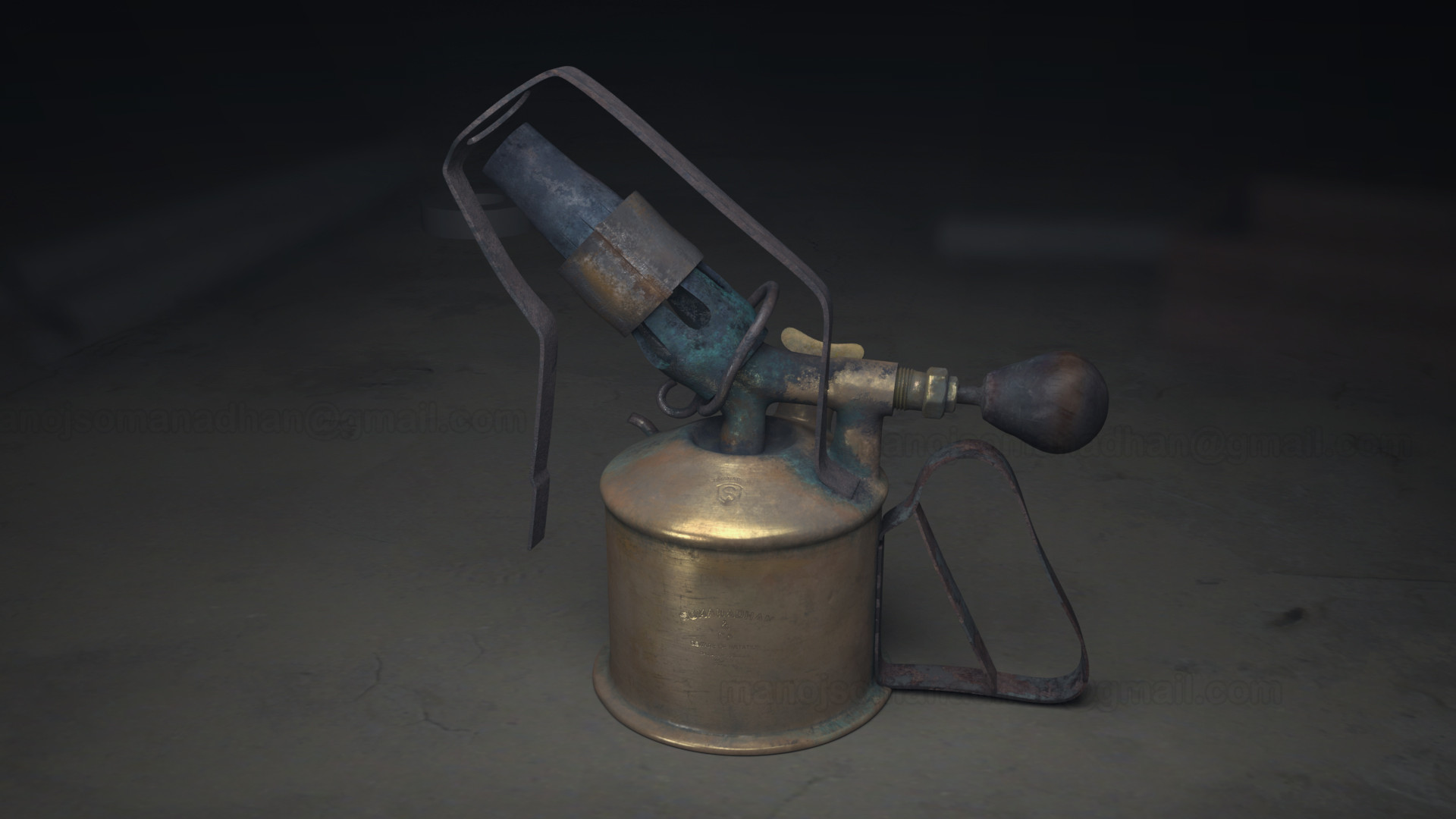

Паяльная лампа представляет собой горелку на жидком топливе с игольчатым регулятором подачи топливной смеси и топливным баком с ручным нагнетателем давления. Компактное и простое устройство прибора, обеспечивающее надёжную автономную работу, послужило причиной её большой популярности в домашнем хозяйстве любого практичного человека. Различные виды паяльной лампы применяются также в промышленной металлообработке и пищевой отрасли.

Особенности конструкции лампы на бензине

В строении бензиновой лампы имеются сразу две главные конструктивные детали — резервуар для помещения запасного топлива и горелка. Компонентами, применяемыми в работе прибора, являются:

• Спирт.
• Бензин.
• Керосин и другие вещества.

Горелка именуется эжектором. Эжектор обладает конструкцией, которая помогает осуществлять продвижение общего потока воздуха и распадающихся продуктов горения во время сжигания большей части топлива. Процесс работы такого прибора заключён в создании тяги при помощи сгорания определённого топлива.

В резервуар при работе заливают запас топлива, после чего ёмкость закрывается плотной крышкой с дополнительным уплотнителем. Крышка с уплотнителем защищает резервуар от утечки топлива во время хранения данного приспособления, а также в процессе использования. Резервуар для сохранения запасов бензина обладает специальным насосным устройством, которое помогает производить нагнетание воздуха для формирования в нём повышенного уровня давления. Избыток давления помогает во время работы устройства быстро и качественно транспортировать бензин из резервуара к самой горелке.

Типовой прибор в своём составе имеет такие конструктивные части, как:

• Резервуар, который заполняется топливом.
• Ручка для удержания устройства во время его использования.
• Плотно закрывающаяся горловина для заливки топлива внутрь ёмкости.
• Насос с дополнительным клапаном — для формирования избыточного давления в ёмкости.
• Сифоновая труба, которая проводит топливо к самому испарителю.
• Клапан игольчатого типа помогает осуществлять регулировку подачи топлива к прибору.
• Испаритель.
• Форсунка.
• Эжектор.
• Прибор для осуществления очистки форсунки.

Топливо, которое добавляется в ёмкость хранения, считается основным расходным материалом. От качества применяемого топлива будет напрямую зависеть дымность пламени и засоряемость форсунки, а также уровень взрывоопасности прибора во время его использования. Для качественной и безопасной работы устройства на бензине стоит использовать специальный бензин или бензин, обладающий октановым числом не ниже восьмидесяти. Если применяется некачественное топливо, то прибор может в скором времени сломаться, и его придётся ремонтировать.

Что нужно заливать в лампу для пайки?

В паяльную лампу можно заливать обычный керосин.

С теоретической точки зрения заливать в подобную конструкцию можно любое горючее вещество, которое хотя бы как-то может испаряться: бензин, керосин, спирт, нефть и т.д. Однако топливо низкого качества с большим числом плохо испаряющихся элементов (к примеру, нефть, которая содержит большое количество мазута) будет быстро забивать форсунку, после чего и весь испарительный элемент. Поэтому допускается использовать исключительно качественное очищенное топливо – спирт, бензин и керосин.

Горючее нужно выбирать исходя из типа лампы. Заливать несоответствующее горючее в лампу для пайки не рекомендуется, так как объем испарительного элемента рассчитывается исходя из способности испарения горючего. Если в бензиновое приспособление залить керосин, то он не сможет успевать испаряться в необходимом количестве, в результате чего из лампы будет вылетать в разные стороны горящая жидкость. Более серьезные последствия могут возникнуть в случае заливки бензина в керосиновую лампу для пайки. Давление насыщенных паров бензина в 6 раз больше, если сравнивать с керосином. В процессе розжига объем бензина, который находится в испарительном элементе, превратится в пар, в связи с чем паяльная лампа взорвется.

Поэтому в керосиновое приспособление допускается заливать исключительно чистый керосин, при этом не допускается его смешивать с каким-либо другим горючим.

Топливо “Галоша” будет отличной жидкостью для паяльной лампы.

Лучшим сортом бензина для инструмента является очищенное горючее типа “Галоша”. Его можно приобрести в хозяйственном магазине. Однако в случае большого объема работ затраты на покупку такого топлива будут внушительными. Поэтому в большинстве случаев в лампе используется обыкновенный бензин для автомобилей. Октановое число горючего, которое определяет стойкость к детонации, не имеет значения. Важно лишь обратить внимание на чистоту горючего и отсутствие присадок. Отдавать предпочтение нужно низкооктановому бензину. В нем содержится меньше добавок, в связи с чем оно практически не будет загрязнять форсунку.

Спиртовые лампы для пайки в большинстве случаев имеют маленький объем резервуара, потому они могут использоваться при небольшом объеме работ. Сегодня достаточно трудно отыскать спиртовую лампу. Гораздо проще приобрести небольшую газовую горелку.

Технические характеристики лампы

Паяльная лампа считается довольно полезным прибором в любом домашнем хозяйстве. Модели инструмента, которые производятся на территории России, имеют различные технические характеристики и разный показатель расхода горючего материала. Есть сразу несколько параметров, которые описывают такие устройства. Для того чтобы совершить правильный выбор нужной модели инструмента следует внимательно изучить технические параметры изделия. Основными параметрами для всех приборов будут следующие:

• Ёмкость в топливном резервуаре.
• Оптимальный показатель максимального заполнения ёмкости топливом.
• Предельный показатель допустимого давления во время работы прибора.
• Расход топлива.
• Общий диаметр устройства.
• Вес прибора, не заполненного топливом.
• Гарантии от завода-производителя.
• Время эксплуатации прибора.

Технические показатели устройства определяют его популярность у пользователей. Самыми широко известными приборами считаются те, что обладают объёмом резервуара около двух литров. На таких моделях имеется показатель максимального заполнения в районе от 1,5 до 1,8 литра, предельное значение давления во время работы прибора — 0,3 МПа. Расходование топлива доходит до 1,2 литра в час.

Вес таких ламп в сухом виде без заправки доходит до двух килограммов. Многие производители такого прибора дают гарантию на протяжении одного года. Время использования большинства приборов, которые создаются на территории России, равно пяти годам.

Виды

Паяльные лампы могут различаться устройством, видом используемого топлива, материалом изготовления, размером и мощностью.

В качестве топлива используются керосин, бензин, спирт и некоторые виды газа. В зависимости от типа топлива немного меняется конструкция лампы. Если говорить в общем, то у бензиновых и керосиновых ламп есть специальный насос, а у спиртовых и газовых — его нет. Тем не менее, есть и другие, менее существенные отличия.

Какое топливо у Вашей паяльной лампы?

БензинКеросин

Выбирать паяльную лампу нужно исходя из того, какое топливо более доступно для вас. Выбор большинства людей — бензин, так как он часто применяется в быту (автомобили, бензопилы и т.п). Тем не менее, иногда легче использовать другие виды топлива — в таком случае оправдана покупка небензиновой паяльной лампы.

По устройству разные паяльные лампы отличаются незначительно. Чаще всего продаются форсуночные паяльные лампы. Форсунок — распылитель топлива в испарителе лампы. Другие виды конструкций применяются относительно редко.

Паяльные лампы делают из чугуна, стали, латуни. Эти материалы дешевы и достаточно надежны для использования в таком приборе, так как не подвержены перегреву и не утрачивают свои свойства при длительной работе лампы. Паяльные лампы могут делать и из других материалов, но тогда стоимость значительно возрастает.

Размер паяльных ламп определяется размером их топливного бака. Обычно бак обладает размерами от 100-200 миллилитров до двух литров. Чем больше размер лампы — тем дольше она работает. Не стоит покупать маленькую лампу в расчёте на то, что вы ее будете дозаправлять во время работы — это чревато ожогами или даже сильными увечьями в результате взрыва. Заново наполнять лампу можно только после того, как она остынет. Во время работы делать этого нельзя.

Мнение эксперта

Торсунов Павел Максимович

Мощность паяльной лампы регулируемая — у бытовой она составляет от 0,5 до 3 кВт. Более мощные лампы тяжелые, громоздкие и обычно — не переносные, поэтому используются только на производствах или для профессиональных работ.

Принцип работы прибора

После заполнения топливного резервуара в устройстве происходит нагнетание воздуха с использованием специального насоса, что помогает сформировать высокое давление внутри баллона с топливом. Сильное давление воздуха осуществляет процесс вытеснения топлива в горелку, где и происходит его полное сгорание и формирование факела пламени. Для воспламенения прибора и нормальной работы его стоит предварительно нагревать до определённого уровня. Для разогревания применяется чашка для топлива, которая ставится под саму горелку. Площади ёмкости одной чашки, как правило, хватает для того, чтобы разогреть горелку до нужной температуры.

При достижении нужного температурного значения при нагревании горелки, топливо, поступающее в прибор, испаряется в самом испарителе. Топливо газообразного типа поступает в место сгорания и создания пламени факела по специальному жиклеру. Во время осуществления горения испаряемого топливного материала происходит всасывание лишнего кислорода вместо протекания процесса горения для поддержания общей реакции.

Устройство и характеристики

В стандартном исполнении паяльная лампа состоит из следующих элементов:

• Топливный резервуар – основа конструкции, на которой держаться все остальные элементы. Одновременно является крупнейшей частью устройства, герметичен. Имеет закрывающееся отверстие (горловину) для заправки топливом.
• Ручка – располагается сбоку топливного бачка, предназначена для удержания и переноса устройства, что делает работу с ним удобной.
• Ручной насос с клапаном – создает давление внутри топливного резервуара. В некоторых моделях совмещается с заправочной горловиной. Иными словами, насос вывинчивается из корпуса, а в посадочное отверстие заливается топливо.
• Сифонная трубка – выполняет одновременно две функции: подает топливо к испарителю от резервуара, соединяет оба эти элемента в единую конструкцию.
• Игольчатый кран – обеспечивает настройку скорости подачи топлива в испаритель, тем самым регулируя пламя, находится вне сифонной трубки. Регулятор направлен в сторону ручки.
• Испаритель – грубо говоря емкость, выполненная в виде кольца, внутри которой при прогреве топливо переходит из жидкого состояния в газообразное, то есть, испаряется.
• Эжектор – разогревающаяся часть, на выходе из которой происходит воспламенение топливной смеси, когда устройство вошло в рабочий режим. Конструктивно является продолжением испарителя.
• Форсунка – распыляет топливо направленной струей к эжектору через испаритель, находится на конце U-образной трубки, являющейся частью испарителя.

Некоторые виды паяльных ламп под испарителем имеют небольшую ванночку. В нее сливают немного топлива, и поджигают.

Так происходит первоначальный прогрев испарителя, в котором топливо при нагреве начинает испарятся.

Также в комплект устройства входит проволока-шомпол, которой выполняют прочистку форсунки в случае ее засорения.

Материал

Корпус паяльной лампы изготавливают из стали. Для повышения надежности материалом сопла может быть чугун, сваренная сталь (линию сварки заметно), латунь.

Ручка бывает металлическая, с пластиковыми накладками или пластиковая на металлических ножках. Регулятор пламени (вентиль) также изготавливают из огнестойкого пластика.

Размеры и вес

Размеры стандартной 2-литровой жидкотопливной лампы составляют 290х160х275 мм, зависят они от размеров бачка для топлива.

Объем последнего для бензиновых вариантов, как правило, находится в пределах 1,5 – 2,5 л, а для газовых моделей от 0,022 л.

Некоторые изделия имеют увеличенный бачок на 3,5 и более литров. Весит сухое устройство 1,5 – 2,5 кг.

Диаметр насоса напрямую влияет на скорость нагнетания избыточного давления (чем больше – тем лучше).

Диаметр топливного резервуара, как правило, составляет 100 – 145 мм.

Тепловая мощность и рабочая температура

Переносные лампы обладают тепловой мощностью в 0,5 – 3 кВт, причем регулировка этого параметра выполняется за счет изменения скорости подачи топлива.

Температура пламени в рабочем режиме достигает 1,1 тыс. градусов, у некоторых моделей до 2010 °С, в зависимости от вида устройства и конкретной модели.

Время работы (непрерывной) зависит от вместительности резервуара.

Так варианты, функционирующие на керосине и бензине на 1 – 2 литра, могут гореть около 50 – 100 минут, а газовые на 0,022 – 0,17 л. приблизительно 75 – 90 минут.

Расход топлива первых в среднем составляет 900 – 1200 гр/ч, а последних 110 – 180 гр/ч.

Паяльные лампы могут выдавать в рабочем режиме 2 основных типа пламени:

• Клиновидное – широкий, сужающийся клином факел для локальных работ. Такой тип характерен для жидкотопливных моделей.
• Игольчатое – узкий, острый, длинный и сконцентрированный факел, обеспечивающий высокую температуру, сфокусированную в малой зоне. Подходит для тонких и точных работ.

Такой факел способны формировать газовые модели из-за некоторых особенностей конструкции.

Следует отметить, что режимы работы включают как концентрированный синий высокотемпературный факел, так и мягкое пламя желтого оттенка.

Дополнительные опции

Паяльные лампы могут оснащаться дополнительным оборудованием и функционалом, обеспечивающим удобство работы.

Прежде всего это пъезоподжиг, позволяющий безопасно поджечь огонь нажатием одной кнопки.

Также преимуществом перед классическими вариантами исполнения является выносная горелка, подключаемая к топливному баллону гибким шлангом.

Такая конструкция обеспечивает работу в любой позиции, что удобно, если требуется направить факел вертикально вверх, вниз, или же вовсе перевернуть горелку вверх ногами.

К паяльным лампам применяется ГОСТ 12.2.008-75, в котором указаны требования безопасности, предъявляемые к оборудованию и аппаратуре для газопламенной обработки металлов.

Маркировка

Полная марка или товарный знак наносятся на ручку-скобу или резервуар паяльной лампы.

Отечественные изделия зачастую обозначаются, как ЛП (лампа паяльная).

Также в маркировке может указываться емкость топливного резервуара в литрах, например, ЛП-2.

Читать также: Напряжение 12 вольт постоянного тока

Проверка

Паяльная лампа – прибор пожароопасный, в связи с этим необходимо периодически проверять ее состояние.

Плотность и герметичность соединений устройства проверяется не реже раза в месяц, а периодичность проверки гидравлической системы подачи бензина составляет минимум раз в год.

Сфера применения паяльной лампы

Ещё несколько десятков лет назад такой прибор использовался в случае, если нужно было осуществить нагрев какой-либо поверхности или металла. Такое изделие очень часто применялось на производстве, так как ему просто не могли найти никакого аналога. Паяльную лампу используют тогда, когда нужно произвести нагревание при отсутствии альтернативного источника тепловой энергии либо при полном отсутствии современной техники.

В большинстве случаев такое устройство используют:

• При отсутствии возможности во время работы применять электрический паяльник, устройство помогает очень быстро совершить разогрев как привода, так и жала в паяльнике.
• Если нужно провести сваривание металлических заготовок при температуре плавления ниже отметки в 1 тыс. градусов Цельсия.
• При необходимости произвести расплавление металла, обладающего температурой плавления меньше 900 градусов.
• Инструмент используется при необходимости устранения лакового покрытия с поверхности металлической вещи.
• Во время отогрева автомобильного двигателя.

Иногда лампа применяется для значительного ослабевания болтовых и некоторых других соединений во время разборки конструкций, если соединения сильно заржавели. Кроме этого, такой прибор используется и в сельском хозяйстве во время забоя скота для осуществления осмоления шкуры животного.

Топ-5. Express 8700

Рейтинг (2020): 4.15

Очень практичная паяльная модель лампы рассчитана на качественную эксплуатацию при проведении строительных, иных работ благодаря мощному техническому потенциалу. Она отлично подходит для пайки меди и олова в разном диаметре. В качестве припоя допустимо применение меднофосфорного, серебряного или мягкого. Длина острого пламени достигает 17 см, оно непрерывистое, равномерное. Усиленный металлический наконечник выдерживает рабочее давление 1,5 бара. В этом случае расход пропана-бутана минимальный по сравнению с моделями-конкурентами, он равен 110 г/ч. Износостойкий стальной бачок имеет оптимальный объем, что позволяет непрерывно работать в течение 1,15 – 1,30 часа. Недостатки модели – мощность уступает аналогам (1,6 кВт), увеличенные размеры корпуса.

Плюсы и минусы

• Достигается высокий температурный режим
• Подходит мягкий и твердый припой
• Регулируемая интенсивность пламени
• Минимальный расход газа
• Совместимость с прокалываемыми баллонами (0,19 л) ряда брендов

• Мощность меньше, чем у лидеров рейтинга
• Крупноватый корпус не подходит для труднодоступных мест

Смотрите также:

• 5 лучших споттеров

Инструкция по применению

Перед тем как начать использование лампы, стоит очень внимательно изучить инструкцию о том, как применять её при любой строительной работе. Пользоваться таким прибором можно лишь при прочтении основной инструкции и указаний.

Применять прибор разрешено лишь на открытом воздухе. Если есть острая необходимость, то можно воспользоваться прибором и в закрытом помещении, но при этом его нужно включать лишь на короткое время с последующим качественным проветриванием.

При использовании устройства нужно чётко следовать всем правилам эксплуатации:

1. Перед началом применения устройства нужно провести его заправку необходимым количеством топлива. Заправка ёмкости прибора должна происходить на треть от общего объёма. Пустой объём следует использовать для создания давления во время работы.
2. Повышенное давление нужно создавать внутри прибора с помощью специально встроенного устройства нагнетающего насоса. Для создания давления нужно осуществить около десяти нерезких качков.
3. После получения высокого давления нужно подлить в ванночку горелки топлива. Для такой цели лучше всего будет применять спирт, так как такое топливо не будет приносить много копоти. Топливо, залитое в резервуар, поджигается для обеспечения первоначального разогрева испарителя грелки. Во время горения топлива в ванночке нужно обеспечивать особую защиту устройства от воздействия сквозняков.
4. По окончании процесса горения топлива, находящегося внутри резервуара, происходит открытие игольчатого плотного клапана. Топливо, поступающее из самого испарителя, должно быть газообразного типа — при возникновении в потоке капель топлива процедуру разогрева испарителя нужно провести ещё раз.
5. После получения струи газообразного топлива её стоит поджигать. В случае необходимости объём поступающего топливного материала можно самостоятельно отрегулировать с помощью игольчатой крышки. Для ускорения процесса разогрева горелки можно поставить прибор к металлическому листу, в это время общее расстояние от листа до сопла горелки должно доходить до двух-трёх сантиметров.
6. Во время работы устройства нужно внимательно контролировать состояние факела — увеличивать его или же уменьшать можно с помощью игольчатого клапана зазорного типа.
7. Если же во время использования устройство нестабильно либо происходит частое затухание горения, то нужно произвести очистку форсунки при помощи специальной иглы.
8. В конце работы стоит погасить факел в устройстве. Гашение факела происходит при помощи завинчивания вентиля и опускания самой иголки. После остывания самой лампы можно выпустить воздух из ёмкости.

Во время использования прибора стоит соблюдать все правила безопасности.

Чистка жиклера

Жиклер, как уже было указано выше, может или забиваться грязью от некачественного топлива, или нагаром от сгорания его же. В обоих случаях ситуацию может исправить чистка. Если нужно воспользоваться лампой очень срочно, можно попробовать прочистить жиклер иглой, зажатой в плоскогубцы. Но в этом случае загрязнения попадут внутрь. Сразу после выполнения работы необходимо разобрать и почистить всю паяльную лампу.

Если никакой спешки нет, лучше жиклер выкрутить из горелки и попытаться продуть его сжатым воздухом от компрессора или от специального баллончика. Только если такой способ не дал результатов, можно аккуратно воспользоваться при ремонте механической чисткой.

После очистки жиклера, его нужно промыть в бензине и высушить перед установкой в горелку.

Основные меры предосторожности

Во время осуществления какой-либо работы с лампой нужно строго следовать правилам технике безопасности. Всё дело в том, что нарушение правил работы с устройством может развить его взрыв. Паяльная лампа представлена как пожароопасное средство. Ёмкость для осуществления хранения топлива расположена очень близко к открытому пламени самого факела.

Во время использования прибора требуется соблюдать некоторые правила:

1. Запрещено использовать инструмент во время выявления утечки газа либо паров топлива.
2. Запрещено применять во время использования лампы топливо, которое по своим характеристикам не соответствует требованием завода-производителя.
3. Запрещено применять прибор на протяжении долгого времени, так как близость горелки может развить риск нагревания баллона с топливом выше отметки в 50 градусов Цельсия.
4. Не следует применять устройство во время выявления неисправности в предохранительном клапане.
5. Запрещено осуществлять заполнение резервуара топливом во время горения горелки.
6. Лучше не использовать прибор без особой необходимости в закрытом помещении, это небезопасно.

Также нужно отметить, что несоблюдение любого пункта из списка правил безопасности во время использования паяльной лампы может спровоцировать взрыв и неприятные последствия для человека. Стоит всегда следовать несложной инструкции использования, которая позволит добиться максимальной эффективности прибора при его эксплуатации.

Топ-3. Зубр Профессионал – Самотлор

Рейтинг (2020): 4.07

Данная модель паяльной лампы выпускается популярным в СНГ производителем, качество ассортимента которого выдержало испытание годами в непростых климатических условиях. Такое бензиновое устройство при всей простоте конструкции получило долговечный чугунный эжектор, который равномерно поддерживает нужный температурный режим, медленно охлаждается. Рабочие свойства не меняются при очень низких температурах за счет полного сгорания топлива. При этом пламя, защищенное от ветра специальным кожухом, имеет стабильную интенсивность. Этому способствует и увеличенный диаметр насоса. Лучший в своей категории инструмент, как указывается в отзывах покупателей, страдает общими для многих моделей-конкурентов недостатками – засорением форсунки, требующим прочищения иглой, и громким звуком.

Плюсы и минусы

• Есть выбор объема бачка
• Длительное время сохраняющий тепло эжектор из чугуна
• В комплектацию входит защищающий от ветра кожух
• Гарантированная работа при низких температурах
• Легко найти в торговых сетях

• Засорение форсунки
• Громкое гудение

Смотрите также:

• 10 лучших паяльных фенов с АлиЭкспресс

видео инструкция по изготовлению своими руками

Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Содержание

1. Можно ли заставить паяльную лампу работать на отработке?
2. Как изготовить горелку на отработке самостоятельно
3. Горелка Бабингтона — альтернатива паяльной лампе
4. Горелка Бабингтона своими руками
5. Подготовка узлов горелки к сборке
6. Подготовка топлива для горелки
7. Меры безопасности

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

[blockquote_gray]В данной статье рассказывается о видах печей, работающих на дровах, и о том, как их сделать самостоятельно.
О преимуществах и особенностях конструкции кирпичной печи с водяным контуром, читайте тут: https://gidpopechkam. ru/pechki/kirpichnaya-vodyanym-konturom.html
[/blockquote_gray]

Как изготовить горелку на отработке самостоятельно

Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом. Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию.
Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла. Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих.

Горелка Бабингтона — альтернатива паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизельном топливе. Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.

Эффект распыления наглядно представлен в видео:

https://youtu.be/X4u8QVXHWGw

Горелка Бабингтона состоит из нескольких функциональных блоков:
• Топливный — резервуар, насос и трубы для подачи топлива.
• Воздушный, он состоит из компрессора и воздушной трубки.
• Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
• Сопло, направляющее факел пламени в нужном направлении.

Стандартную конструкцию можно доработать своими руками, повысив ее эффективность. Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть. Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки.

Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

Достоинства горелки Бабингтона, сделанной своими руками:

• широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
• наличие примесей в топливе;
• простота конструкции — ее можно сделать своими руками.

Недостатки:

• сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
• запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
• использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.

[attention type=red]В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель![/attention]

Горелка Бабингтона своими руками

Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

• • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

• Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
• Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
• Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
• Топливный отстойник и трубу для слива излишков масла обратно в бак.
• Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
• Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
• Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
• Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
• Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
• Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

Подготовка узлов горелки к сборке

1. 1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

1. 1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
   2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

• Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.



Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

• Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.



• Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
• Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
• Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.



Видео — схема сборки горелки:

Подготовка топлива для горелки

В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка. Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки. При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

[blockquote_gray]В данной статье подробно рассматриваем весь процесс изготовления буржуйки длительного горения: от обустройства фундамента до изготовления дымохода.
Технологию безопасного разбора газового баллона и последующего изготовления из него буржуйки, работающей на дровах, можно посмотреть здесь
О плюсах и минусах печи длительного горения на дровах, сделанной своими руками, читайте: https://gidpopechkam. ru/pechki/dlitelnogo-goreniya-na-drovax.html[/blockquote_gray]

Меры безопасности

Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
• полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
• запас топлива хранят на безопасном расстоянии;
• потеки масла необходимо своевременно удалять;
• электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
• горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

[attention type=red]Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии![/attention]

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

Как использовать бутановую горелку для заливки акрила

Автор Деби Коулз

Зачем нужна горелка для рисования акриловыми красками? Что делает факел? Как факел создает клетки? Тебе вообще фонарик нужен? Какими функциями должен обладать фонарь и как его заправить? Так много вопросов об использовании горелки для заливки акрила — вот все ответы.

Быстрые ссылки

Для вашего удобства здесь приведены ссылки на товары, упомянутые в этой статье.

• Chef’s Torch: идеально подходит для заливки акрилом
• Кулинарная микробутановая горелка JB Chef: многоразовая кухонная паяльная лампа с замком безопасности; Регулируемое пламя
• Кулинарный факел — факел для крем-брюле: оснащен технологией Anti-Flare с защитным замком для беззаботной работы.
• Кулинарная зажигалка для крем-брюле: портативная бутановая паяльная лампа для искусства и ремесел от Ingeniosity Products
• Бутановое топливо Zippo премиум-класса: для использования с зажигалками Flex Neck, зажигалками для свечей и уличными зажигалками
• Инструменты шеф-повара BonJour: работающий на бутане; Оснащен индикаторным окошком уровня топлива, удлиненным соплом с противофакельным пламенем
.
• Бутановая паяльная лампа для домашних и профессиональных поваров: имеет очень прочный металлический корпус, небольшой, легкий и портативный
• Универсальная зажигалка BIC: длинная прочная металлическая палочка защищает руки от огня.
• JUN-L Зажигалка газовой газовой горелки на микробутане JUN-L: самостоятельная, изготовлена ​​из самых легких материалов высшего качества
• Запасной баллончик с бутаном: для использования с гибкими горлышками, зажигалками для свечей и уличными зажигалками
• Зажигалка для барбекю: используется в качестве альтернативы бутану
.

Добро пожаловать в мою новую серию фрагментов акриловой заливки. Я постараюсь ответить на ваши короткие вопросы и показать новичкам некоторые основы оборудования, инструментов, техник и красок. Я думаю, что формат видео — отличный способ узнать что-то новое, чтобы вы могли увидеть это в действии и посмотреть, как все работает. Эти статьи также будут полезны для направления людей, когда эти вопросы возникают, как это часто бывает, в нашей чат-группе.

Сегодня мы посмотрим на факел. Я расскажу о функциях и ручках моего фонарика и покажу вам, как ими пользоваться. Мы поговорим о том, что делает факел и почему вы можете захотеть его использовать. Вы немного обеспокоены использованием бутановой горелки для краски? Тогда у меня есть меньшая альтернатива, с которой вы можете чувствовать себя более комфортно — взгляните.

Выберите и купите горелку и заправку бутаном:

Нажмите, чтобы узнать цену
Нажмите, чтобы узнать цену

Нажмите, чтобы узнать цену
Нажмите, чтобы узнать цену
Нажмите, чтобы узнать цену

Нажмите, чтобы узнать цену

Нажмите, чтобы узнать цену

Нажмите по цене

Шеф-горелки идеально подходят для использования с акриловой заливкой:
Amazon USA
Amazon CA
Amazon UK

Запасной баллон с бутаном
Или зажигалка для барбекю в качестве альтернативы

Надеюсь, в этом видео я рассказал большую часть того, что вам нужно знать. Я с нетерпением жду возможности выпускать видео раз в неделю или раз в две недели, посвященное акриловым заливкам, поэтому, пожалуйста, дайте мне знать, какие темы, по вашему мнению, было бы полезно осветить. Хотите сохранить это или рассказать другим об акриловой заливке? Пожалуйста, поделитесь этой статьей и видео в своих группах чата, а также прикрепите пин к своим доскам для рисования и заливки в Pinterest. Мне нравится, когда вы делитесь 🙂 Спасибо.

Деби Коулз

После того, как в старшей школе Деби сказали, что она так плохо рисует, что ей следует переключиться на другой предмет, Деби больше не рисовала 35 лет. Затем мазок вызвал новую волну творчества, и она начала заниматься точечной живописью, абстракцией и, в конце концов, акриловой заливкой, и, наконец, радость работы с цветом вернулась.

Вам не нужен «талант», чтобы стать художником по заливке акрила — достаточно энтузиазма, базовых инструкций и готовности пробовать, ошибаться и пробовать снова. Рисуйте вместе с ней и учитесь на ее многочисленных ошибках, и вскоре вы вместе создадите великое искусство.

Присоединяйтесь к группе Facebook!

Наша группа в Facebook — крупнейшая в мире, в ней участвуют более 95 000 флюидных художников. Если у вас есть вопросы, у нас есть ответы! Присоединяйтесь к нам, чтобы общаться с другими заливщиками, получать советы для начинающих, подарки и многое другое

Присоединяйтесь к группе Acrylic Pouring в Facebook

Верхние направляющие для заливки акрила

Присоединяйтесь к нашему сообществу по заливке акрила на Facebook

Нужна помощь?

Напишите нам по адресу [email protected]

Зачем использовать горелку, чтобы избавиться от пузырей на эпоксидной смоле? – ArtResin

Действительно ли мне нужно использовать горелку для поверхностных пузырьков в моей смоле?

Короче говоря, YES горелка — лучший инструмент для удаления пузырьков из эпоксидной смолы. Существуют и другие методы, в том числе протыкание булавкой или дуновение через соломинку, но они медленны и неэффективны. Фен или тепловая пушка не нагреваются настолько, чтобы эффективно удалить пузырьки, и могут раздуть пыль по всей влажной смоле. Бутановая или пропановая горелка, с другой стороны, проста в использовании и обеспечивает нагрев, контроль и интенсивность для удаления пузырьков для безупречной, профессиональной отделки!

Если вас пугает идея использования фонарика … пожалуйста, не пугайтесь.
Начиная с того, как их наполнять и когда их использовать, мы познакомим вас со всем, что вам нужно знать об использовании горелки для простого и эффективного устранения пузырей.

Удаление пузырей: фонарь в сравнении с другими методами

Давайте объясним. ..

После того, как вы тщательно отмерите и смешаете равные количества смолы и отвердителя, а также нальете и распределите смолу, вы заметите пузырьки, поднимающиеся на поверхность смола. Это связано с тем, что наш умный химик сформулировал ArtResin с помощью агента, разделяющего пузырьки. Средство для удаления пузырьков позволяет легко дегазировать, чтобы пузырьки немедленно поднимались на поверхность, чтобы их можно было выжечь до того, как смола начнет загустевать и затвердевать.

Некоторые из этих пузырьков лопнут сами по себе, попав на поверхность, но чтобы получить безупречную стеклянную поверхность, нам нужно избавиться от остальных. Существует несколько различных подходов к избавлению от пузырьков смолы. Давайте рассмотрим несколько наиболее популярных методов:

Метод 1: выдавливание пузырей с помощью булавки Пузыри лопнут, если проткнуть их булавкой или зубочисткой, да, но это нереалистичный способ сделать это, и было бы невозможно покрыть большое произведение искусства за 45 минут (рабочее время ArtResin)
ВЕРДИКТ: Используйте зубочистку или булавку только для подкрашивания в последнюю минуту 🙂 , но это также сверхмедленный процесс . Этот метод может работать с очень маленькими деталями например, украшениями, но, как и в случае с лопанием пузырей, это не реалистичный метод для большинства произведений искусства.
ВЕРДИКТ:  Неэффективно

Способ 3. Использование фена Хотя это правда, что тепло определенно помогает в борьбе с пузырьками, тепло фена недостаточно интенсивное. И просто подумайте обо всем этом пыли и волос в фене или парящих в воздухе, которыми вы собираетесь рассыпать свои уязвимые, мокрые произведения искусства. Это просто напрашивается на неприятности! Нууу спасибо!

ВЕРДИКТ: приберегите фен для продувки.

Метод 4: Использование фена Ладно… дела налаживаются. Тепло от фена значительно горячее, чем от фена, и оно, безусловно, избавит от пузырей эффективнее, чем выдувание через соломинку или прокалывание зубочисткой, но опять же, вам 9 лет. 0111 дует много воздуха на влажную смолу , что также дает очень хороший шанс задуть пыль.
ВЕРДИКТ:  Хорошее начало, молодой кузнечик, но мы еще не совсем на уровне самураев

преимущество при создании потока искусство. Нанося его на влажный кусок, тепловой пистолет или фен проталкивает окрашенную смолу вокруг, создавая ячейки, шнуровку и другие крутые эффекты! (Обложка предоставлена ​​@current_trade)

Посмотреть этот пост в Instagram

Сообщение, опубликованное R.June Krause (@the.currenttrade) RESIN ART на 10 июня 2019 г. в 12:11 PDT



Способ 4. Использование бутановой или пропановой горелки

Итак, ребята, теперь мы готовим с Криско!

Просто нет равных по теплу и мощности горелки – это единственный метод, который мы используем здесь, в студии ArtResin. Факел не только поможет избавиться от пузырей, но и пламя в процессе сжигает поверхностную пыль. После того, как вы использовали факел, вы никогда не захотите вернуться к какому-либо другому методу!

Так что, чувствуете ли вы себя более комфортно с простым в использовании ручным инструментом, таким как наш Artist Torch для мелких деталей, или с более крупной пропановой версией, такой как пропановая головка нашего Artist’s (необходима для больших предметов), пламя – ваш лучший выбор для действительно выдавливайте пузыри для безупречной отделки.
ВЕРДИКТ:  Если вам нужны профессиональные результаты, вам нужен фонарик!

Бутановая и пропановая горелки

Вы видели, что мы ссылаемся на бутановые и пропановые горелки, но в чем разница? Как узнать, какой из них использовать и когда?

И бутан, и пропан похожи в том, что они представляют собой «сжиженный нефтяной газ» и сгорают при одинаковой температуре. Независимо от того, используете ли вы бутановую или пропановую горелку, оба достигают отличных результатов, и это действительно зависит от личных предпочтений. Мы предлагаем, если вы новичок в использовании горелки, начните с бутана. Когда вы освоитесь, купите пропановую горелку.

Вот еще немного информации о бутановых и пропановых горелках:

Бутановые горелки Преимущества и недостатки

Бутановые горелки — отличный начальный инструмент и прекрасно подойдет для большинства произведений искусства:

1. Бутан является «более чистым топливом» и производит немного меньше угарного газа.
2. Бутановые горелки более компактны и портативны.
3. Бутан немного дешевле пропана.
4. Убедитесь, что у вас есть канистра с топливом, подходящая для вашей горелки.
5. Бутан плохо работает при более низких температурах.
6. Более низкое давление при хранении бутана означает меньшее пламя
7. Бутановые горелки вмещают меньше топлива, поэтому их нужно чаще заправлять.



Преимущества и недостатки пропана

Большое пламя пропановой горелки идеально подходит для удаления пузырей из больших кусков:

1. Самый популярный во всем мире, поэтому танки легко найти.
2. Пропан лучше горит и хранится на холоде.
3. Пропан хранится под более высоким давлением, что позволяет увеличить размер.
4. Пламя пропана вырывается из горелки.
Топливный бак
5. Propane позволяет дольше работать с крупными произведениями искусства.



Как пользоваться горелкой

При работе с горелкой следует помнить о нескольких важных моментах:

1. Держите горелку на расстоянии нескольких дюймов над произведением , достаточно близко, чтобы пламя слегка касалось
   поверхности смолы. Вы должны увидеть, как пузырьки исчезают на глазах. Если вы не видите, как лопаются пузырьки, подойдите немного ближе.
2. Постоянно двигайте горелку вперед-назад  как если бы вы гладили одежду. Сделайте один или два хороших прохода фонариком по всей поверхности вашего произведения искусства, пока все пузырьки не исчезнут.

⚠️ВНИМАНИЕ: всегда руководствуйтесь здравым смыслом при работе с открытым пламенем:

• Всегда направляйте пламя от себя при розжиге или использовании горелки.
• Никогда не оставляйте пламя без присмотра.
• Держите зажженный фонарь вдали от легковоспламеняющихся веществ.

⚠️ВНИМАНИЕ: когда дело доходит до сжигания, лучше меньше, да лучше. Вы не хотите пережечь смолу, что может случиться, если вы держите горелку слишком близко к поверхности смолы или слишком долго на одном месте. Чрезмерное сжигание может привести к появлению ямочек или ряби на поверхности отвержденной смолы, пожелтению и даже к ожогам.

Подробнее о вместо в нашем блоге.

Как работать со смоляной горелкой

Как бутановые, так и пропановые горелки просты в заправке и просты в эксплуатации. Давайте рассмотрим все, что вам нужно знать, от их заправки до их использования:


Как заполнить бутановую горелку

При покупке бутановой горелки вам также необходимо приобрести канистру с бутаном. топливо для заправки: 9Баллоны для заправки бутаном 0111 можно легко найти в любом хозяйственном магазине.

Перед покупкой баллона с бутаном обязательно проверьте клапан в нижней части горелки, чтобы убедиться, что вы покупаете правильный баллон:

• , если ваша бутановая горелка имеет утопленный заправочный клапан:  вы должны выбрать заправочную канистру с длинным соплом и узким горлышком.
• , если ваша бутановая горелка имеет заправочный клапан с плоским основанием:  она должна работать с бутановой канистрой любого типа




Как пользоваться бутановой горелкой ch   😊
Вот как это сделать , шаг за шагом:

1. Сначала найдите газовый манометр сбоку от резака и сдвиньте его вниз до минимального значения.

2. Затем, , найдите замок для безопасности детей , расположенный под кнопкой зажигания, и сдвиньте его вниз до щелчка.

3. Затем, , поместив большой палец на кнопку зажигания, нажмите ее, чтобы зажечь пламя. Удерживая большой палец на кнопке зажигания, поверните резак, чтобы найти кнопку непрерывной блокировки, расположенную сбоку резака. Переместите кнопку непрерывной блокировки в положение «включено» , чтобы поддерживать пламя. Интенсивность пламени регулируйте газовым манометром. Теперь ваш факел готов к работе!

Как пользоваться пропановой горелкой

Когда вы покупаете головку пропановой горелки, вам также необходимо приобрести баллон с пропаном, к которому ее можно прикрепить. Вы можете легко найти баллоны с пропаном (как те, что ниже) в хозяйственном магазине.
