Особенности ремонта и перемотки паяльника: правила разбора прибора
Паяльник относится к одним из самых надежных инструментов, так как это достаточно простое устройство. Но даже такие виды техники могут со временем ломаться. Ремонт паяльника является не очень сложным делом, но здесь главное определить род поломки, чтобы исправить ее. Условно все можно разделить на восстановление работоспособности по стандартной схеме, которая присутствует в стандартных моделях, и исправление неполадок с дополнительными функциями инструмента. Ведь в некоторых моделях присутствуют встроенные регуляторы температуры, индикаторы разогрева и прочие вещи.
Ремонт паяльника своими руками зачастую не составляет большого труда, но в большинстве случаев люди все же предпочитают покупать новые инструменты, если речь идет о простых бюджетных моделях. Тем не менее, если есть желание сэкономить, то можно постараться сделать все самостоятельно.
Частые причины поломок и способы их устранения
Прежде чем разбираться, как починить паяльник, стоит понять, что привело к его поломке.
Одной из самых распространенных причин является обрыв электрической сети. На участке схемы может произойти разрыв, что приведет к утрате возможности разогрева инструмент. Проще всего, если разрыв цепи произошел на шнуре питания. Он больше всего подвержен деформации и не исключено, что рано или поздно провод переломится. В таком случае легче заменить полностью шнур, чем искать место разлома.
Обрыв нихромовой обмотки уже потребует более сложных процедур, хотя и это вполне возможно осуществить самостоятельно. Для начала нужно найти место обрыва. Это можно сделать при помощи мультиметра, но придется разобрать паяльник. Здесь учитывается сопротивление обмотке, зависящее от мощности инструмента. Его можно посмотреть на корпусе изделия.
Причины, почему перегорает спираль у паяльника, могут крыться следующем:
- слишком высокий нагрев инструмента;
- скачки напряжения, которые приводят к повышению температуры;
- длительная беспрерывная работа, повышающая температуру паяльника;
- брак обмотки, когда на проводе есть проблемные места, выходящие из строя в первую очередь;
- наличие скруток, повышающих сопротивление в конкретном месте.
Как правильно разобрать паяльник?
Для ремонта снимается корпус паяльника, который выполняет защитную функцию. Если на модели присутствуют фиксирующие кольца, то их нужно раздвинуть. Защитный кожух выполняется в двух основных вариантах.
Паяльник в разобранном виде
Чтобы знать как разобрать паяльник, требуется изучить каждый их них:
- на штыре с обмоткой располагается металлическая трубка, которая упирается в рукоять инструмента, а с обратной стороны зажимается специальным концом;
- корпус делается в виде двух половинок трубки, сужающейся по краям (здесь обе части фиксируются при помощи зажимных колец).
Простой способ устранения поломок
Есть несколько способов, как отремонтировать паяльник после разбора. Простой метод заключается в следующем;
- после снятия защитного кожуха снимается еще изоляционный слой;
- когда будет обнаружен обрыв, вовсе не обязательно утруждать себе длительной заменой всей обмотки;
- достаточно отсоединить один ее конец от клеммы питания;
- после этого нужно просто смотать провод с внешней стороны обмотки до того самого места, где обнаружен обрыв;
- в месте перегорания нужно сделать скрутку;
- намотать провод;
- провод подключается к клемме питания;
- наматывается изоляционная обмотка;
- закрывается корпус.
Это простой способ, который часто используется, но специалисты не рекомендуют его в качестве основного. Основным недостатком данной методики является то, что сопротивление паяльника в месте скрутки возрастает. Соответственно, там повышается температура во время работы. Именно место скрутки становится наиболее опасным для поломок в дальнейшем. Создается высокая вероятность того, что проводка перегорит в следующий раз в этом же месте.
Как перемотать паяльник?
Чтобы после перемотки в инструменте не оставалось слабых мест, необходимо перематывать всю катушку на нем. Если необходимо сохранить характеристики модели, то параметры провода должны быть такими же, как и у старого. При этом нужно сохранять количество витков, которое предусмотрено в конструкции для каждого слоя.
Перемотка паяльника своими руками
Изоляцию можно заменить, если нет возможности подобрать такой же точно вариант. Здесь можно применять слюду для паяльника в виде пластин или трубок, термостойкую стеклоткань или асбестовые прокладки.
Асбест является одним из лучших изоляторов.
Слюда для паяльника со спиралью
- сначала создается изоляционный слой;
- затем на него наматывается первый слой обмотки;
- на него накладывается еще один изоляционный слой;
- поверх второго слоя изоляции наматывается второй слой обмотки;
- оставшиеся концы провода монтируются к сетевому шнуру.
«Важно!
Необходимо соблюдать, примерно, одинаковое количество витков в каждом слое обмотки. Благодаря этому можно обеспечить равномерный нагрев инструмента»
Иногда создаются проблемы с изоляционными слоями, которые находятся между обмотками. Здесь также приходится разбирать инструмент и частично перематывать его, но основным действием является замена обмотки. Проще всего заменить ее на слюдяные трубки. Данный материал является отличным диэлектриком и при этом обладает нужными качествами теплопроводности. Слюда является достаточно хрупким материалом, что становится главным его недостатком.
Даже если трубки будут находиться в защищенном корпусе, то при механическом ударе есть вероятность их повреждения. Если слюда разрушится, то паяльник может замкнуться между витками.
Техника безопасности
Во время ремонта очень важно соблюдать технику безопасности, так как это поможет сохранить в нормальном состоянии инструмент, а также обезопасит здоровье и жизнь мастера. К основным правилам относятся:
- при всех ремонтных работах и разборе корпуса паяльник должен быть отключен от сети;
- если поломка случилась во время работы, то помимо обесточивания инструмента нужно дождаться пока он остынет;
- всегда стоит помнить о создании изоляции и проверке ее целостности, чтобы после перемотки не образовалось витковое замыкание;
- стоит избегать создания скруток как внутри инструмента, так и на сетевом проводе, что создает потенциально опасные места при эксплуатации;
- во время проверочного включения при ремонте лучше не держать паяльник в руках и не находиться с ним в непосредственной близости;
- проверочное включение необходимо проводить всегда и ждать до полного разогрева инструмента.
Заключение
Несмотря на то, что паяльник относится к недорогим инструментам, порой его проще и дешевле отремонтировать, чем покупать новый. Простота конструкция сводит все ремонтные операции до нескольких основных пунктов, вне зависимости от причины возникновения проблемы. Ремонт китайского паяльника с регулятором температуры не будет принципиально отличаться от восстановления работоспособности отечественного инструмент без дополнительных функций, если речь не идет о поломке самого регулятора температуры.
Как отремонтировать паяльник, устройство, схема, расчет обмотки —
Содержание
Как отремонтировать паяльник, устройство, схема, расчет обмотки
Электрический паяльник – это ручной инструмент, предназначенный для скрепления между собой деталей посредством мягких припоев, путем разогрева припоя до жидкого состояния и заполнения ним зазора между спаиваемыми деталями.
Электрическая схема паяльника
Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.
Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.
Устройство паяльника
Паяльник представляет собой стержень из красной меди, который нагревается спиралью из нихрома до температуры плавления припоя. Стержень паяльника делается из меди благодаря высокой ее теплопроводности. Ведь при пайке нужно быстро передать жалу паяльника от нагревательного элемента тепло. Конец стержня имеет клиновидную форму, является рабочей частью паяльника и называется жалом. Стержень вставляется в стальную трубку, обернутую слюдой или стеклотканью.
На слюду намотана нихромовая проволока, которая служит нагревательным элементом.
Поверх нихрома намотан слой слюды или асбеста, служащий для снижения потерь тепла и электрической изоляции спирали из нихрома от металлического корпуса паяльника.
Концы нихромовой спирали соединены с медными проводниками электрического шнура с вилкой на конце. Для обеспечения надежности этого соединения концы нихромовой спирали согнуты и сложены вдвое, что снижает нагрев в месте соединения с медным проводом.
В дополнение соединение обжато металлической пластинкой, лучше всего обжим делать из алюминиевой пластины, которая имеет высокую теплопроводность и будет эффективнее отводить тепло от места соединения. Для электрической изоляции на место соединения надевают трубки из термостойкого изоляционного материала, стеклоткани или слюды.
Медный стержень и нихромовая спираль закрывается металлическим корпусом, состоящим из двух половинок или сплошной трубки, как на фотографии.
Корпус паяльника на трубке фиксируется накидными колечками. На трубку, для защиты руки человека от ожога, насаживается ручка из плохо провидящего тепло материала, дерева или термостойкой пластмассы.
При вставлении вилки паяльника в розетку электрический ток поступает на нихромовый нагревательный элемент, который нагревается и передает тепло медному стержню. Паяльник готов к пайке.
Маломощные транзисторы, диоды, резисторы, конденсаторы, микросхемы и тонкие провода паяют паяльником мощностью 12 Вт. Паяльники 40 и 60 Вт служат для пайки мощных и крупногабаритных радиодеталей, толстых проводов и небольших деталей.
Для пайки крупных деталей, например, теплообменников газовой колонки, потребуется уже паяльник мощностью сто и более Вт.
Напряжение питания паяльников
Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ.
В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.
Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.
Мощность нагрева паяльников
Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя.
При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка.
Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.
Ремонт паяльника своими руками
Паяльник перестает нагреваться по одной из двух причин.
Это в результате перетирания сетевого шнура или перегорания нагревательной спирали. Чаще всего перетирается шнур.
Проверка исправности сетевого шнура и спирали паяльника
При пайке сетевой шнур паяльника постоянно изгибается, особенно сильно в месте выхода из него и вилки. Обычно в этих местах, особенно если сетевой шнур жесткий, он и перетирается. Сначала проявляться такая неисправность недостаточным нагревом паяльника или периодическим его охлаждением. В конечном итоге, паяльник перестает нагреваться.
Поэтому перед ремонтом паяльника нужно проверить наличие питающего напряжения в розетке. Если напряжение в розетке есть, то проверить сетевой шнур. Иногда неисправность шнура можно определить, плавно перегибая его в месте выхода из вилки и паяльника. Если паяльник при этом стал чуть теплее, значит точно неисправен шнур.
Проверить исправность шнура можно подключив к штырям вилки щупы мультиметра, включенного в режим измерения сопротивления. Если при изгибании шнура показания будут изменяться, то шнур перетерся.
Если обнаружилось что, обрыв шнура находится в месте выхода из вилки, то для ремонта паяльника достаточно будет отрезать часть шнура вместе с вилкой и установить на шнур разборную.
В случае, если шнур перетерся в месте выхода из ручки паяльника или мультиметр, подключенный к штырям вилки, при изгибании шнура не показывает сопротивление, то придётся разбирать паяльник. Для получения доступа к месту присоединения спирали к проводам шнура достаточно будет снять только ручку. Далее последовательно прикоснуться щупами мультиметра к контактам и штырям вилки. Если сопротивление равно нулю, то в обрыве спираль или плохой контакт ее с проводами шнура.
Расчет и ремонт нагревательной обмотки паяльника
При ремонте или при самостоятельном изготовлении электрического паяльника или любого другого нагревательного прибора приходится мотать нагревательную обмотку из нихромовой проволоки. Исходными данными для расчета и выбора проволоки является сопротивление обмотки паяльника или нагревательного прибора, которое определяется исходя из его мощности и напряжения питания.
Рассчитать, какое должно быть сопротивление обмотки паяльника или нагревательного прибора можно с помощью таблицы.
Зная напряжение питания и измеряв сопротивление любого нагревательного электроприбора, например паяльника, электрочайника, электрического обогревателя или электрического утюга, можно узнать потребляемую этим бытовым электроприбором мощность. Например, сопротивление электрочайника мощностью 1,5 кВт будет равно 32,2 Ом.
| Таблица для определения сопротивления нихромовой спирали в зависимости от мощности и питающего напряжения электрических приборов, Ом | |||||
|---|---|---|---|---|---|
| Потребляемая мощность паяльником, Вт | Напряжение питания паяльника, В | ||||
| 12 | 24 | 36 | 127 | 220 | |
| 12 | 12 | 48,0 | 108 | 1344 | 4033 |
| 24 | 6,0 | 24,0 | 54 | 672 | 2016 |
| 36 | 4,0 | 16,0 | 36 | 448 | 1344 |
| 42 | 3,4 | 13,7 | 31 | 384 | 1152 |
| 60 | 2,4 | 9,6 | 22 | 269 | 806 |
| 75 | 1. 9 | 7.7 | 17 | 215 | 645 |
| 100 | 1,4 | 5,7 | 13 | 161 | 484 |
| 150 | 0,96 | 3,84 | 8,6 | 107 | 332 |
| 200 | 0,72 | 2,88 | 6,5 | 80,6 | 242 |
| 300 | 0,48 | 1,92 | 4,3 | 53,8 | 161 |
| 400 | 0,36 | 1,44 | 3,2 | 40,3 | 121 |
| 500 | 0,29 | 1,15 | 2,6 | 32,3 | 96,8 |
| 700 | 0,21 | 0,83 | 1,85 | 23,0 | 69,1 |
| 900 | 0,16 | 0,64 | 1,44 | 17,9 | 53,8 |
| 1000 | 0,14 | 0,57 | 16,1 | 48,4 | |
| 1500 | 0,10 | 0,38 | 0,86 | 10,8 | 32,3 |
| 2000 | 0,07 | 0,29 | 0,65 | 8,06 | 24,2 |
| 2500 | 0,06 | 0,23 | 0,52 | 6,45 | 19,4 |
| 3000 | 0,05 | 0,19 | 0,43 | 5,38 | 16,1 |
Рассмотрим на примере как пользоваться таблицей.
Допустим, требуется перемотать паяльник мощностью 60 Вт рассчитанный на напряжение питания 220 В. По самой левой колонке таблицы выбираете 60 Вт. По верхней горизонтальной строке выбираете 220 В. В результате расчета получается, что сопротивление обмотки паяльника, не зависимо от материала обмотки, должно быть равно 806 Ом.
Если Вам понадобилось сделать из паяльника мощностью 60 Вт, рассчитанного на напряжение 220 В, паяльник, для питания от сети 36 В, то сопротивление новой обмотки должно будет уже равно 22 Ом. Вы можете самостоятельно рассчитать сопротивление обмотки любого электронагревательного прибора с помощью онлайн калькулятора.
| Онлайн калькулятор для расчета величины сопротивления по потребляемой мощности | |
|---|---|
| Напряжение питания, В: | |
| Мощность, Вт: | |
После определения требуемой величины сопротивления обмотки паяльника из ниже приведенной таблицы выбирается подходящий, исходя из геометрических размеров обмотки, диаметр нихромовой проволоки.
| Таблица зависимости погонного сопротивления (одного метра) проволоки из нихрома от величины его диаметра | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Диаметр нихромового провода, мм | 0,05 | 0,07 | 0,08 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,60 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 | 1,3 | 1,5 | 2,0 | 2,2 | 2,5 | 3,0 |
| Погонное сопротивление, Ом/м при 20 °С | 550 | 280 | 208 | 137 | 34,6 | 15,7 | 8,75 | 5,60 | 3,93 | 2,89 | 2,20 | 1,70 | 1,40 | 1,16 | 0,97 | 0,83 | 0,62 | 0,35 | 0,31 | 0,22 | 0,16 |
Для намотки спирали паяльника имеющей сопротивление 806 Ом из примера выше, понадобится 5,75 метров нихромовой проволоки диаметром 0,1 мм (нужно поделить 806 на 140), или 25,4 м проволоки диаметром 0,2 мм, и так далее.
Замечу, что при нагреве на каждых на 100° сопротивление нихрома увеличивается на 2%. Поэтому сопротивление спирали 806 Ом из выше приведенного примера при нагреве до 320˚С увеличится до 854 Ом, что практически не повлияет на работу паяльника.
При намотке спирали паяльника витки укладываются вплотную друг к другу. При нагревании докрасна поверхность нихромовой проволоки окисляется и образует изолирующую поверхность. Если вся длина проволоки не вмещается на гильзе в один слой, то намотанный слой покрывается слюдой и мотается второй.
Для электрической и тепловой изоляции обмотки нагревательного элемента лучшими материалами является слюда, стекловолоконная ткань и асбест. Асбест обладает интересным свойством, его можно размочить водой и он делается мягким, позволяет придавать ему любую форму, а после высыхания обладает достаточной механической прочностью. При изолировании обмотки паяльника мокрым асбестом надо учесть, что мокрый асбест хорошо проводит эклектический ток и включать паяльник в электросеть можно будет только после полного высыхания асбеста.
РАЗБОРКА И ПЕРЕМОТКА ПАЯЛЬНИКА
Если ты, товарищ по увлечению, уже «перерос» паяльник с регулятором напряжения, но ещё «не дорос» в своих амбициях до профессиональной паяльной станции, то это может быть интересно. Умение изменить напряжение питания у паяльника рассчитанного на 220 В кроме всего прочего позволяет вернуть в строй уже перегоревший. И использовать его в дальнейшем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого. Сведение этих двух изделий вместе и даёт в результате промежуточный вариант между паяльником с регулятором и полноценной паяльной станцией. Это под силу любому радиолюбителю. Как это сделать покажу на примере изменения напряжения питания паяльника китайского производства, который не вызывал доверия для использования без доработки.
Разбираем паяльник

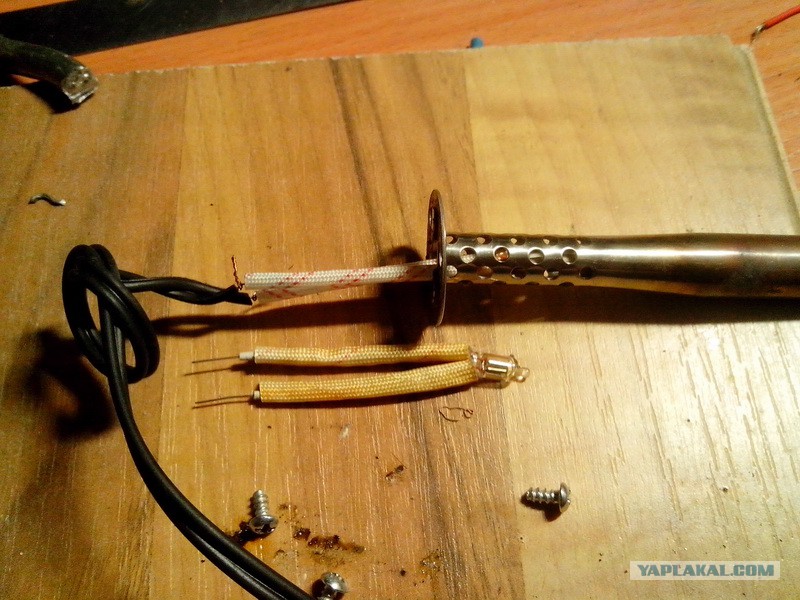

Для разборки паяльника было необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом и держащих жало, и три самореза крепящих рабочую часть к ручке.
С проводов сдвинуть изоляцию и раскрутить соединительные скрутки.
Слюда со спиралью паяльника
Внутри защитного кожуха нагревательный элемент. Им и предстоит заняться. Необходимо произвести изменение в количестве намотанного нихромового провода – изменить сопротивление нагревательного элемента. Сейчас оно составляет 1800 Ом, нужно 400 Ом. Почему именно столько? Работающий в настоящее время с ИБП, паяльник имеет сопротивление 347 Ом, его мощность от 19 до 28 Вт, второй есть желание сделать менее мощным вот и добавил Ом.
Перемотка паяльника
Намотка жала паяльника
В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома производить, держа нагревательный элемент в руках, то всё будет гораздо сложнее. Убирается увязочная проволока.
Снимаются освобождённые обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу – поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка.
Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.
Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант – катушка для ниток. Открутил – подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.
Сопротивление паяльника провода
Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника. Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.
Как только получилось намотать необходимое количества нихрома, отрезаем проволоку с припуском в 1 – 2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх неё).
Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку. Нагревательный элемент рассчитанный на питание напряжением 85 – 106 В собран.
Сборка паяльника
Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были углублены отверстия под новые саморезы.
Перед тем как произвести соединение сетевого провода с проводниками идущими на нихромовый нагреватель на него был установлен и отрегулирован пластмассовый фиксатор.
Кожух нагревательного элемента заканчивается своего рода радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.
Испытания
Потребление тока паяльника 190 мА
ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения.
Мощность 16 Вт.
Потребление тока паяльника 240 мА
На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.
Скорость нагрева
В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд. Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут.
Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника
И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор – Babay iz Barnaula.
Как заменить нагревательный элемент паяльника
Сегодня мы покажем вам, как заменить нагревательный элемент паяльника B003A. Это довольно простой процесс, но загвоздка в том, что для выполнения этого ремонта вам понадобится второй утюг. Если у вас есть ремонтная станция, такая как Aoyue 968A+, вы можете использовать тепловую пушку, но здесь я использовал простое железо.
Эти шаги применимы к большинству утюгов с паяными элементами, так что давайте начнем.
ПРОВЕРКА ЖЕЛЕЗА
Первое, что вам нужно сделать, это проверить свой утюг и убедиться, что он неисправен.
Две основные проблемы, с которыми вы столкнетесь, заключаются в том, что утюг не нагревается до нужной температуры или вообще не нагревается. Сначала убедитесь, что паяльник правильно подключен к розетке на станции и заблокирован.
Дисплей Aoyue 968A+ — Паяльник не нагревается
Как видите, утюг не нагревается, на дисплее постоянно отображается температура 79°C. Эта проблема может быть вызвана сломанным элементом или датчиком. Некоторые другие распространенные сценарии, которые вы увидите, — это сообщения об ошибках на дисплее, такие как ошибка 1 / ошибка 2 или нагрев до максимальной температуры независимо от ваших настроек. Всегда обращайтесь к руководству по эксплуатации вашего оборудования для получения точного значения сообщений об ошибках.
РАЗБОРКА — Начнем с разборки утюга.
- Шаг 1
- Шаг 2
- Шаг 3
- Шаг 4
- Шаг 5
- Ослабьте стопорную гайку и снимите теплозащитный экран.
- Снимите наконечник и платформу наконечника (деталь с металлическим фланцем).
- Ослабьте и снимите пластиковую гайку. Для рукояток типа № 2, таких как B016, ослабьте и снимите рукоятку.
- Для тех, у кого есть поглотитель дыма: снимите как минимум 2 зажима, чтобы освободить шнур.
- Наконец, возьмитесь за нижнюю часть шнура и нажмите на ручку, чтобы открыть плату печатной платы (ТАДА!) (рекомендую сделать несколько снимков).
- Отпаяйте провода и снимите нагревательный элемент.
- После снятия мы можем установить новый нагревательный элемент, в данном случае AOC009.
Правильный номер детали см. в нашей Таблице совместимости нагревательных элементов
- Проденьте новый элемент через пружину и нажмите вниз, пока он не коснется «стойки ворот» печатной платы.
Примечание: Не расстраивайтесь, если ваши паяные соединения выглядят далеко не идеально. Припой не всегда идеально прилипает к этим контактным площадкам, поэтому в этом случае можно использовать каплю припоя, если соединение хорошее.
ПОВТОРНАЯ СБОРКА. Наконец-то мы готовы собрать и протестировать утюг.
- Возьмитесь за шнур и верните плату на место. Обязательно совместите печатную плату с прорезями в ручке.
- Сдвиньте пластиковую гайку и затяните все на месте.
- Вставьте платформу наконечника в пластиковую гайку фланцем вверх и наденьте наконечник на нагревательный элемент, он должен опираться на фланец.
- Наденьте теплозащитный экран и гайку на место и затяните (используйте плоскогубцы, чтобы обеспечить плотную посадку).
- При необходимости снова прикрепите трубку дымопоглотителя к ручке.
ПОВТОРНАЯ ПРОВЕРКА.
И последнее, но не менее важное: проверьте утюг, чтобы убедиться, что он правильно нагревается! Дисплей показывает правильную настройку температуры.
Ну вот, утюг работает как новый. Если у вас есть какие-либо комментарии или вопросы, оставьте их ниже и, как всегда, заходите на наш канал YouTube , где вы найдете дополнительные советы и рекомендации по пайке. Удачной пайки!
Как отремонтировать паяльник, который не нагревается, или починить нить паяльника?
Сегодня в этой статье мы научимся как ремонтировать паяльник не греющийся. Починить паяльник очень просто. Паяльник имеет нагревательный элемент и схему управления для регулировки температуры. Итак, мы подробно обсудим, как мы можем отремонтировать все это дело.
Необходимые компоненты:
- Нагревательный элемент 60 Вт: https://www.utsource. net/itm/p/8423764.html
- Триак BT136: https://www.utsource.net/itm/p/4292266.html
Необходимые инструменты:
- Носовая плоскость: https://www. utsource.net/itm/p/7617196.html
- Винтовой водолаз: https://www.utsource.net/itm/p/7617223.html
- Паяльник: https://www.utsource.net/itm/p/8423764.html
utsource.net/itm/p/7617196.htmlСмотреть видео:
Вот видео про как ремонт паяльника нагревательный элемент на ютубе и все поймете.
Как в основном паяльник
проводка нагревательного элемента Работает?
- Паяльник проводка нагревательного элемента цилиндрическая. Этот тип катушки очень хорош для экстенсивного использования.
- Если не сломать жало паяльника то паяльник проработает столько дней. Даже я использовал паяльник около 9 долларов. Но вы не поверите, насколько хорош паяльник?
- в основном 2 компонента внутри паяльника . Один из них — нагревательный элемент, а другой — регулятор температуры. В некоторых дорогих паяльниках также доступна функция отключения при перегреве. В этом случае паяльник 9Провод катушки 0098 отключится, если достигнет определенной температуры.
- Здесь мы не рассматриваем этот усовершенствованный тип паяльника. Мы в основном рассмотрим простой.
В некоторых дорогих паяльниках также доступна функция отключения при перегреве. В этом случае паяльник 9Провод катушки 0098 отключится, если достигнет определенной температуры.Что на самом деле произошло с моим паяльником и почему паяльник не нагревался?
Один Я работал над проектом, где мне нужно было паять печатную плату. Но в этот раз раздался внезапный звук паяльника. После этого перестал работать КРАСНЫЙ индикатор паяльника. Я проверил, что температура наконечника не увеличивается. Итак, я в основном обнаружил, что в паяльнике произошел какой-то дефект, в результате мне пришлось его ремонтировать, чтобы продолжить свой рабочий проект.
Итак, вот что произошло на самом деле.
Шаги по ремонту паяльника, который не нагревается:
Шаг 1:
Осторожно откройте паяльник. Убедитесь, что вы не оказываете дополнительного давления на жало паяльника.
В противном случае наконечник паяльника может сломаться.
Шаг 2:
Здесь вы можете увидеть все компоненты от паяльника. Здесь Вы также можете увидеть физически поврежденную микросхему. Это должен быть симистор для регулирования напряжения. Схема похожа на схему диммера светодиодов, которую я сделал ранее.
Шаг 3:
Затем я удалил симистор SMD с помощью термофена. Если у вас его нет, вы также можете использовать другой паяльник. для снятия симистора.
Шаг 4:
Здесь написано BT134. Это триак. Итак, мое предположение было верным. Это SMD компонент. На моем местном рынке были доступны только компоненты THT, SMD не были доступны. Когда я увидел некоторые таблицы данных, я обнаружил, что BT136 лучше, чем BT134. Кстати, BT136 широко доступен на рынке по очень низкой цене.
Шаг 5:
Затем я припаял BT136 и поместил его в корпус. и, наконец, паяльник готов к использованию.
Примечание:
- У моего паяльника Физическое Повреждение Итак, мне легко понять.
- Если у вас нет физических повреждений, вам нужно сначала проверить нагревательный элемент. с помощью мультиметра , в режиме непрерывности . после этого звуковой сигнал будет конусным. В противном случае нить повреждается. тогда придется покупать новый.
- Не настала очередь симистора. Triac имеет 3 ноги, Просто проверьте непрерывность любых двух точек, если он издает звуковой сигнал, то вы должны думать, что ваш Triac поврежден. Таким образом, вам не нужно снимать симистор с печатной платы. Вы также можете проверить Triac на печатной плате. это очень хорошая техника.
Вывод:
Итак, паяльник — самое главное для электронщиков. Здесь вы можете увидеть для ремонта паяльник нить Мне нужно использовать другой паяльник.
Как починить нить паяльника
Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.
0 акции
- Поделиться
- Твит №
Паяльник, без сомнения, является одним из самых важных инструментов как для домашних мастеров, так и для профессионалов. Из-за этого даже малейшее его повреждение требует от вас принятия мер, чтобы вернуть его в отличное рабочее состояние.
Но с чего начать? Это, скорее всего, вопрос, проходящий в вашей голове в данный момент, если вы окажетесь в такой ситуации.
Содержание:
- Предметы, которые вам понадобятся
- Как работает проводка нагревательного элемента паяльника?
- Шаги по ремонту паяльника
- Замена нити накала
- Замена печатной платы
- Сборка паяльника
- Проверка паяльника
- Заключение
Если это так, то вам повезло, так как в этой статье содержится исчерпывающая статья о том, что нужно делать при ремонте вашего паяльника. Следовательно, вы получите его обратно в отличном состоянии, так как он может эффективно нагревать элемент и передавать тепло на его кончик.
Необходимые предметы
- Гаечный ключ
- Сменный нагревательный элемент
- Стальная щетка
- Плоскогубцы
- Кусачки
Как работает нагревательный элемент Паяльник?
Прежде чем вы узнаете, как починить поврежденный паяльник, важно сначала понять, как он работает. Паяльники имеют внутри два компонента: регулятор температуры и нагревательный элемент. Проводка нагревательного элемента имеет цилиндрическую форму и является отличным выбором для длительного использования.
В других более дорогих моделях паяльников вы также найдете функцию отключения при перегреве. В таких моделях провод катушки паяльника отключается при достижении определенной температуры.
Когда вы используете паяльник и замечаете, что КРАСНЫЙ светодиодный индикатор не работает, это признак того, что он перестал работать. Как только вы увидите это, приступайте к ремонту вашего сломанного солдатского железа.
Шаги по ремонту паяльника
1.
Определите причину, по которой ваш паяльник перестал работать
Существует множество причин, по которым ваш паяльник мог перестать работать. Таким образом, вы должны обязательно учитывать все это, прежде чем начинать ремонт.
Один из первых тестов, которые вам нужно сделать, это убедиться, что провода вилки вашего паяльника работают. При выполнении этого теста вам нужно будет использовать мультитестер или любой другой подходящий метод. Если ваша розетка все еще работает правильно, и вы не можете обнаружить отсоединение проводов от вилки паяльника, это означает, что нить накала необходимо заменить.
2. Разборка паяльника
После того, как вы определили точную проблему с вашим паяльником, вы должны начать его разборку. Шаги, которые необходимо выполнить при этом:
- Ослабление стопорной гайки и снятие теплозащитного экрана.
- Снятие наконечника и платформы наконечника.
- Ослабление и снятие пластиковой гайки. Если ваш паяльник оснащен ручкой типа 2, такой как B016, ослабьте и снимите рукоятку.
- При наличии амортизатора снять минимум две клипсы, тем самым освободив шнур.
- Возьмитесь за нижнюю часть шнура и поднимите ручку вверх, чтобы открыть печатную плату (PCB).
Если ваш паяльник оснащен ручкой типа 2, такой как B016, ослабьте и снимите рукоятку.Замена нити накала
Если поврежден нагревательный элемент вашего паяльника, его необходимо заменить. При удалении этой части вам нужно будет повернуть его ствол и повернуть его в противоположных направлениях, чтобы открыть паяльник.
После этого вы должны приступить к удалению нити. Шаги, которые необходимо выполнить при этом, будут зависеть от типа вашего паяльника. Если у вас есть модель с винтами на нити, начните с ее откручивания. Но при этом будьте очень осторожны, так как винты других паяльников со временем покрываются ржавчиной из-за того, что они металлические, и тепла, выделяемого паяльником.
Вы должны удалить нить накала с помощью кусачек, чтобы срезать клемму накала, которая крепится к проводам вашего паяльника.
Как только вы это сделаете, прикрепите новую нить накала к проводам, снятым со старой и разрушенной клеммы накала. При этом следует использовать ленты или изоляционные ленты, рассчитанные на экстремально высокие температуры, покрывающие участки выводов накала, соединенные с проводами пайки. Это необходимо для предотвращения короткого замыкания.
Замена печатной платы
Если ваша нить накала находится в отличном рабочем состоянии, это означает, что необходимо заменить печатную плату. Шаги, которые необходимо выполнить при этом:
- Подтвердите электрические соединения на печатной плате, и в идеале вы должны сделать несколько снимков.
- Отпаяйте провода и отсоедините нагревательный элемент.
- Установите новый нагревательный элемент, продев его через новые пружины и надавив вниз, пока он не коснется «стойки ворот» печатной платы.
- Припаяйте эти проводные соединения, и в идеале вы должны использовать бессвинцовый припой, так как именно его изначально использовал производитель.
Сборка паяльника
После того, как вы закончите замену, следующее, что нужно сделать, это собрать паяльник, чтобы убедиться, что он теперь работает. При этом необходимо выполнить следующие шаги:
- Возьмитесь за шнур и потяните плату в исходное положение. При этом следите за тем, чтобы слоты в рукоятке совпадали с печатной платой.
- Сдвиньте пластиковую гайку и начните все укреплять.
- Вставьте платформу наконечника внутрь пластиковой гайки фланцем вверх. При этом сдвиньте наконечник над нагревательным элементом, так как он должен располагаться на фланце.
- С помощью плоскогубцев сдвиньте назад теплозащитный экран и гайку и закрепите их.
- При необходимости вы можете снова вставить трубку дымопоглотителя в ручку.
Проверка паяльника
Выполнив эти шаги, вы должны проверить паяльник, чтобы убедиться, что он работает.
Заключение
Ремонт неисправного паяльника не так сложен, как может показаться.
Тем не менее, это то, чего боятся многие люди, поскольку это выглядит несколько утонченно и пугающе. Если у вас тоже были такие сомнения, чтение этой статьи доказало, что вы ошибались.
Следуя описанным выше шагам, теперь вы можете восстановить сломанный паяльник до рабочего состояния, независимо от того, нагревательный ли это элемент или сломанное жало. В результате вы сможете вернуть своему паяльнику нормальную функциональность, что не повлияет на вашу производительность в какой бы задаче вы его ни использовали.
Удаление винтов с резьбой с помощью паяльника
- автор: Крис Уилкинсон
Мы все были там — этот последний упрямый винт, единственное, что отделяет вас от реального прогресса в ремонте или реставрации. Он намертво приклеен резьбовым герметиком, и увеличение крутящего момента может привести к поломке головки. Нарастание разочарования, высверливание этой присоски начинает казаться довольно заманчивым.
Но ждать! [Дэниел] предлагает потенциальное решение, используя только паяльник.
Этот инструмент довольно прост, но все лучшие, как правило, просты. В видео [Дэниел] сталкивается с титановым винтом Torx, который отказывается отвинчиваться из-за резьбового фиксатора, клея, который наносится на винты и другие крепежные детали, чтобы предотвратить их ослабление. Доступная в различных концентрациях, резьбовая фиксирующая жидкость отлично удерживает винты там, где они должны быть, но слишком много (или неправильный тип) может навсегда заклинить винт.
Вместо того, чтобы высверлить мешающий винт, [Дэниел] тянется к паяльнику. При приложении значительного количества тепла к головке винта клей начинает отдавать. После нагрева движение винта вперед и назад разрушает резьбовой фиксатор, тем самым освобождая винт. Весь процесс занимает всего пару минут и потенциально спасает ремонтника от разрушения винта.
Химический состав термореактивных клеев отлично подходит для чтения перед сном, однако главный вывод заключается в том, что жидкость для резьбовых фиксаторов, хотя и устойчива к нагреванию, в конечном итоге становится достаточно хрупкой, чтобы винт мог ослабнуть.
