ТОП-5 регуляторов мощности для паяльника: на тимисторе, на симисторе
Стандартные модели паяльников часто имеют один параметр мощности, который никак не меняется. Это не всегда удобно, так как для некоторых процедур может понадобиться другое значение этого параметра и иная температура, для чего потребуется менять сам инструмент. Такое дополнение, как регулятор мощности для паяльника, будет отличным решением данной проблемы. Ведь с его помощью можно попросту понизить максимальную температуру разогрева инструмента за счет уменьшения мощности устройства.
Существуют модели, в которых регулятор температуры паяльника уже встроен в сам инструмент. Такой подход удобен, но применим только для одного конкретного паяльника, тогда как покупка отдельного регулятора будет совместима и с другими инструментами. За счет максимально простой схемы инструмента, подключение таких дополнений не вызывает больших проблем в работе. Профессиональные регуляторы обладают высокой точностью установки параметров.
Но даже самодельные варианты, которые также часто встречаются, могут быть удовлетворительными для домашнего использования.
Регулятор мощности для паяльника
Предназначение регуляторов мощности
Регулятор мощности для паяльника 220 В помогает добиться изменения температуры пайки. В большинстве своем, при полностью разогретом инструменте, она не меняется. Чтобы понизить температуру жала, если того требует технология пайки, нужно просто ждать, пока оно остынет. Это долго и неудобно. Если в схеме подключения будет регулятор мощности, то можно попросту уменьшить мощность устройства, так что даже при максимальном разогреве температура не будет достигать той, которая была доступна без дополнительного устройства.
Регулятор напряжения для паяльника обеспечивает получение стабильного питания. Во многих бытовых сетях напряжение часто становится меньше номинального. Это создает определенные проблемы даже при работе маломощным паяльником. Благодаря регулятору, который понижает параметры инструмента, создается оптимальные условия для работы, даже если в сети параметры электропитания не стабильны.
Основной целью, для которой устанавливается регулятор нагрева паяльника, становится возможность изменения его рабочих характеристик. Естественно, что все модели могут иметь различную мощность, поэтому регулировка здесь идет в процентном соотношении. Таким образом, если в одном положении регулятор температуры жала паяльника не будет создавать каких-либо ограничений, то в другой позиции его мощность станет нулевой. Среднее положение ручки будет равняться 50% мощности. Некоторые модели регуляторов создают максимальное снижение только на половину общей мощности, но при этом принцип регулировки остается прежним. Не стоит забывать о повышающих регуляторах, которые также используются сейчас.
Принцип работы регуляторов мощности для паяльников
Для понятия принципа работы устройства, стоит рассмотреть электрическую схему регулятора мощности для паяльника 220 В. Это не единственный возможный вариант, так как в каждой модели могут присутствовать свои особенности, но на основной принцип работы, по которому действует большинство, они мало влияют.
Схема регулятора для паяльника:
Схема регулятора мощности
Это максимально простой вид схемы, в которой присутствует силовая часть и схема управления. VS 1 относится к силовой части. Этот тиристор служит для снятия напряжения для регулировки, которое идет с его анода.
Для элементов управления выбраны VT1 и VT2. Эти транзисторы служат для управления тиристором. Для питания используется параметрический стабилизатор, который образуется при соединении стабилитрона VD 1 и резистора R5. В этой схеме стабилитрон выполняет функцию ограничения повышения параметров напряжения в сети, которое может произойти из-за скачков, а также просто стабилизирует работу инструмента за счет сохранения параметров. Для гашения лишнего напряжения и используется резистор. Второй резистор R2 служит для регулировки выходного напряжения на данном устройстве.
ТОП 5 регуляторов мощности
Основным отличием в разных моделях регуляторов является их основной элемент, на базе которого и создается регулятор.
К наиболее распространенным вариантам относятся:
- Регулятор мощности для паяльника на тиристоре КУ202. Это кремниевый диффузно-планарный триодный элемент, который обладает p-n-p-n структурой. Он хорошо подходит в качестве переключающего устройства в тех узлах, где требуется работа с высокими напряжениями, которые должны быть понижены. Весит элемент около 14 грамм.
Регулятор мощности для паяльника на тиристоре КУ202

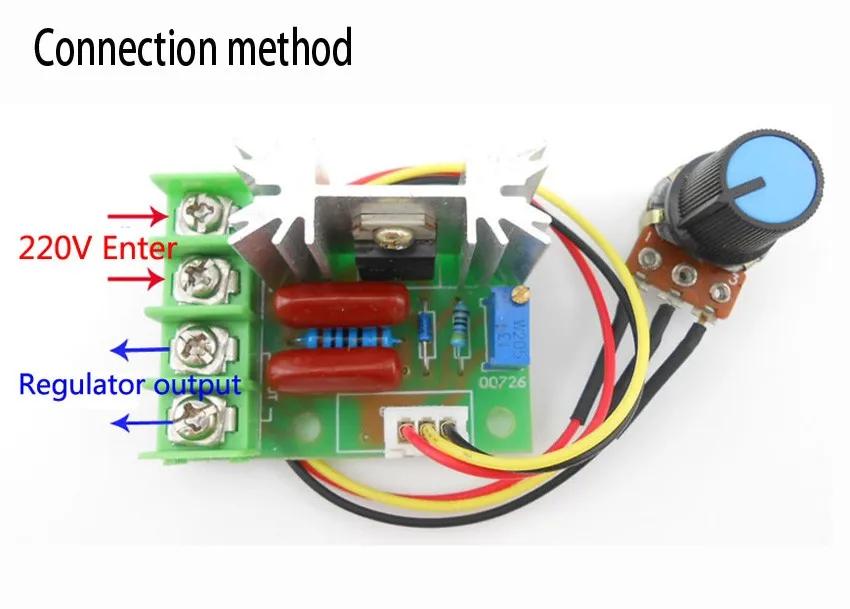

- Регулятор мощности для паяльника на симисторе ВТА16. Максимальное обратное напряжение в устройства составляет 600 В. Максимальный средний уровень тока в открытом состоянии симистора достигает 16 А. Максимальное напряжение в открытом состоянии – 1,5 В. Может работать при температуре от -40 до +125 градусов Цельсия.
Пример регулятора на симисторе ВТА16
- Регулятор мощности для паяльника на симисторе тс106. В основе него лежит симметричный симистор, максимально допустимый ток для которого составляет 10 А. Повторяющееся импульсное напряжение в нем 600 В.
Для соединения со схемой присутствуют жесткие выводы. Устройство поставляется в пластмассовом корпусе. - Регулятор TR. Это универсальное устройство, которое может подключаться ко многим силовым нагрузкам при напряжении в 220В. Максимальная мощность здесь составляет 400 Вт. Регулятор поставляется в виде платы, которую можно вмонтировать в различные устройства, а не только в паяльник. Обеспечивает диапазон регулировки в пределах 15-100% от номинальной мощности устройства.
- Регулятор на тиристоре VS2. Предназначен для подключения к источнику питания 220 В. Максимально допустимая нагрузка здесь составляет 2 кВт. Диапазон регулировки лежит в пределах от 15 до 100% мощности устройства. Здесь присутствует возможности подстройки нижнего порога.
Для соединения со схемой присутствуют жесткие выводы. Устройство поставляется в пластмассовом корпусе.Регулятор на тиристоре VS2
На какой параметр обращать внимание при выборе
При рассмотрении различных вариантов изделий можно встретить самые различные модели, в которых порой присутствуют очень интересные дополнения.
Регулятор мощности для паяльника на симисторе с индикацией будет отличным дополнением, но наличие индикации является далеко не самым главным параметром при выборе.
В первую очередь нужно обратить внимание на максимальную мощность, на которую рассчитано устройство. Зачастую они имеют большой запас, но этот фактор нужно всегда учитывать.
Диапазон регулировки также имеет большое значение. Чем он шире, тем более тонко можно подстроить параметры паяльника для работы. Для многих вполне достаточно использовать регуляторы с пределами на 50-100%. Но более удобными в работе будут те, которые могут снизить мощность до 15% или даже до 0.
Заключение
Регулятор мощности является очень полезным дополнением, которое поможет сделать работу с паяльником более удобной. В особенности это помогает владельцам мощных моделей инструментов. Конечно же, иногда для работы с тонкими проводами требуется не только слабая мощность, но и особенное жало.
Подбор подходящего регулятора мощности, который сможет сочетаться со всеми инструментами, сделает удобной работу с любым паяльником.
