| Многие знают, что для получения качественной пайка при монтаже радиодеталей необходимо, чтобы температура жала паяльника соответствовала рабочей температуре припоя. При покупке простейшего дешевого паяльника на сетевое напряжение 220 В, как правило, выясняется, что он перегревается и плохо паяет. Устранить эту проблему можно четырьмя путями. Способ 1-й. Если паяльник имеет жало в виде стержня, который фиксируется на корпусе с помощью винта, то, регулируя длину погружения стержня в нагреватель, можно легко плавно изменить температуру. Но такую конструкцию крепления жала имеют не все паяльники, и этот метод может оказаться неприемлемым. Способ 2-й. Можно воспользоваться ЛАТРом или трансформатором с большим числом отводом. В этом случае температура регулируется изменением подаваемого на обмотку нагревателя напряжения. Способ 3-й. Последовательно с нагревателем паяльника включается добавочный резистор (реостат). При этом мощность резистора должна быть такой же, как и у паяльника, а номинал сопротивления подбираем для получения нужной температуры. Такой добавочный резистор имеет большие габариты и греется, что неудобно. Способ 4-й. Электронный регулятор позволяет плавно менять (переменным резистором R2) температуру нагревателя в широких пределах. Устройство имеет бестрансформаторное питание и малые габариты, что позволяет разместить его в подставке под паяльник. Схема не критична к типам деталей, и ее настройка заключается в подборе номинала резистора R4 (при нулевом значении R2) для получения максимального напряжения на нагревателе. Подключаемый паяльник может иметь мощность от 15 до 300 Вт, а при замене диодов VD1 . В случае, если паяльник рассчитан на более низкое номинальное напряжение питания (48 или 36 В), потребуется снижающий напряжение трансформатор, а на схему электронного регулятора может подаваться пониженное напряжение. В этом случае для сохранения ее работоспособности потребуется пропорционально входному напряжению уменьшить номинал резистора R1. Способ 5-й. Позволяет автоматически поддерживать заданную температуру паяльника с точностью 1°С и используется для монтажа радиоэлементов микроэлектроники, очень критичных к перегреву. В этом случае потребуется приобрести паяльник с уже установленной внутри термопарой. Схема термостабилизатора (рисунок ниже) выполнена на одной сдвоенной микросхеме DA1 (140УД20А) и симметричном тиристоре (симисторе) VS1. На элементе DA1.1 собран дифференциальный усилитель сигнала с термопары, а на DA1.2 — интегратор, который управляет работой генератора импульсов на одно переходном транзисторе VT1. Импульсы через разделительный трансформатор Т1 поступают на управление коммутатором VS1. Использование в схеме интегратора, вместо обычно часто применяемого компаратора, позволяет обеспечить мягкую характеристику изменения мощности в нагревателе при выходе на режим термостабилизации. Это осуществляется за счет изменения времени заряда конденсатора С10, от которого зависит частота генератора, а значит, и начальный угол открывания симистора. Пока напряжение с выхода DA1/12 не превысит пороговое значение (на DA1/6), установленное резисторами, связанными с переключателем SA2, на выходе микросхемы DA1/10 будет напряжение +12 В, что обеспечит работу генератора (VT1) на максимальной частоте — симистор будет полностью открыт. Для питания устройства потребуется трансформатор с двумя дополнительными обмотками по 18 В или одна, но с отводом в середине. Мощность трансформатора должна соответствовать мощности паяльника (электрическая схема блока управления потребляет ток не более 15 мА). Импульсный трансформатор Т2 имеет такие же параметры, как и в схеме
здесь. Остальные детали могут применяться любого типа. При настройке термостабилизатора для полного открывания симистора может потребоваться поменять местами выводы на одной из обмоток импульсного трансформатора Т2 (важна фазировка управляющего импульса). Подстроечными резисторами, отмеченными “*”, устанавливается необходимая температура при соответствующем положении переключателя SA1. Более точно нужную температуру можно установить при помощи резистора R15. И еще один способ, который может являться дополнением или разновидностью третьего. Вместо добавочного гасящего резистора можно использовать не полярный конденсатор из серии МБМ. Он обладает емкостным сопротивлением на частоте 50 Гц: Хс=1/314С. Чем больше номинал емкости, тем меньше ее сопротивление. |
У разных марок припоя она отличается. Если жало паяльника перегрето, припой будет окисляться и пайка получится недостаточно прочной. Кроме того, в этом случае жало паяльника быстро обгорает и припой вообще перестает на нем держаться. Качественная пайка имеет зеркальный блеск после остывания, и получить ее можно только при определенной температуре. Так, для наиболее распространенной марки припоя ПОС-61 температура пайки 190…260 °С. Рекомендуемая температура пайки микросхем 235±5 °С при продолжительности не более 2 с.
..VD4 на больший ток — до 1000 Вт.
Стабилизатор температуры жала паяльника (Радио №7, 2015)
Description
Был куплен паяльник 60 Ватт с регулятором температуры на Али.
Как ни крути регулятор паяльник всё равно перегревался, в связи с чем пришлось собирать стабилизатор температуры по статье журнала «Радио» №10 2014 и «Радио» №7 2015. В паяльнике была установлена перемычка шунтирующая симистор (выводы A1 и A2), плата стабилизатора была размещена в распределительной коробке. При подключении паяльника нужно сфазировать выводы, чтобы при включении стабилизатора температуры светодиод в ручке паяльника включался (необязательно).
Резисторы R1, R2, R3 задают температуру, меньше сопротивление — меньше температура и наоборот.
|Нагреватель|Сопротивление холодный/нагретый, Ом|Сопротивление R1/R2/R3, Ом (диапазон, град)|
|-|-|-|
|Керамика, 60 Ватт|550/1900|1000/220/600 (220-360)|
|Керамика, 80 Ватт|150/500|-|
|Нихром, 40 Ватт|1202/1250|1300/91/30 (200-280)|
|Нихром, 25 Ватт|2161/2202|-|
Design Drawing
schematic diagram
（ 1 / ）
PCB
（ 1 / ）
Empty
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | 0. 47uF | C1,C01 | CAP CERAMIC 50V | 2 |
| 2 | 10uFx16V | C2,C02 | CAP 1UFX50V | 2 |
| 3 | 470uFx16V | C3,C03 | CAP 470UFX25V | 2 |
| 4 | 0.47uFx250V | C4,C5 | CAP 474X250V | 2 |
| 5 | 0.22..27uFx400V | C04 | CAP 274X400V | 1 |
| 6 | LM358 | DA01,DA1 | LM358 | 2 |
| 7 | 0 | HL1,HL01 | LED 3MM | 2 |
| 8 | 0 | N1,N01,N2,N02,R3,R3_,R03,R03_,XP1,XP01,XP2,XP02 | HOLE 0. 75MM2 | 12 |
| 9 | BT136-600E | Q1 | BT136-600E | 1 |
| 10 | 1.8k | R1 | RES 1/4_ | 1 |
| 11 | 1.8k | R01 | RES 1/4W | 1 |
| 12 | 100R | R2 | RES 1/4_ | 1 |
| 13 | 100R | R02 | RES 1/4W | 1 |
| 14 | 680k | R4,R05 | RES 1/4W | 2 |
| 15 | 1k | R04,R5 | RES 1/4W | 2 |
| 16 | 560R | R6,R06 | RES 1/4W | 2 |
| 17 | 12R 1/2W | R7,R07 | RES 1/2W | 2 |
| 18 | 360R 1/2W | R8 | RES 1/2_ | 1 |
| 19 | 1M 1/2W | R08 | RES 1/2W | 1 |
| 20 | 360R 1/2W | R9 | RES 1/2W | 1 |
| 21 | 1M 1/2W | R10 | RES 1/2_ | 1 |
| 22 | MOC3083M | U1,U01 | MOC3083 | 2 |
| 23 | 1N4148 | VD1,VD01,VD2,VD04 | 1N4148 8MM | 4 |
| 24 | 5. 6V | VD02,VD3,VD03,VD4 | ZD_1/2W | 4 |
| 25 | 1N4007 | VD5,VD05 | 1N400(1-7) | 2 |
| 26 | 2W10 | VD6,VD7 | 2W005M – 2W10M | 2 |
| 27 | DB107 | VD06,VD07 | DB101 THRU DB107 | 2 |
Unfold
Project Attachments
Project Members
1
0
Collect to album
Лучшая температура паяльника для печатных плат
Насколько сильно нагревается паяльник? Паяльник может нагреваться до 450°С.
Паяльная станция даст вам возможность установить температуру жала. Обычно она составляет примерно от 150°С до 450°С.
Этот вопрос часто возникает у новичков. Большинство опытных пользователей паяльных станций или паяльников, которые могут изменять свою температуру, на самом деле не слишком беспокоятся о настройке, но для начинающих это кажется загадкой. Это, вероятно, связано с тем, что ответ, который они ищут, никогда не бывает черно-белым, и он варьируется из-за нескольких соображений. В основном это сводится к опыту работы с типом пайки, который вы выполняете, и с паяльной станцией или утюгом, которые вы используете.
Главный совет, который я хотел бы дать, заключается в том, что простое уменьшение нагрева паяльника не означает, что у вас меньше шансов повредить компоненты. Этот совет может показаться противоречивым.
Также имейте в виду, что при пайке образуется много дыма и паров, которые могут быть вредными.
Ознакомьтесь с моим руководством по экстракторам дыма припоя и очистителям воздуха.
Зависит от типа припоя. См. Какой припой лучше всего подходит для электроники. Из типов припоя, предназначенных для использования в электронике, 60/40 начинает плавиться при 183°С. Когда доходит до 190С становится жидкостью. По мере охлаждения становится полужидким, пока не остынет до температуры ниже 183°C, после чего затвердеет.
63/37 плавится при 183°С и почти сразу же становится жидким и затвердевает, как только его температура падает ниже 183°С.
Бессвинцовые припои плавятся при более высоких температурах. В зависимости от того, какой именно тип вы используете, он может плавиться при 188 ° C или до 203 ° C.
Таким образом, температура может быть слишком низкой для того, чтобы правильно расплавить припой, независимо от того, как долго вы держите наконечник утюга на стыке, но тепла все еще достаточно, чтобы повредить компоненты.
Как видно из вышеизложенного, можно установить слишком низкую температуру паяльной станции. Неудивительно, что его также можно установить слишком высоко. Дело не только в установке температуры плавления припоя.
Ваш паяльник не сможет идеально проводить выделяемое им тепло. Тепло будет отводиться, как только вы прикоснетесь к суставу, который вы делаете. Небольшая площадка и ножка микросхемы не будут терять столько тепла, сколько большая шина питания печатной платы и огромный конденсатор.
Я установил температуру своих паяльных станций на 350C и считаю, что это лучшая температура паяльника для печатных плат и мелкой пайки. Все, что крупнее, например, толстые провода или экраны на металлических штекерных разъемах, я вставляю насадку побольше и поднимаю температуру до 370°C. Для пайки крошечных SMD я вставляю маленькое жало и понижаю температуру до 330C.
Старайтесь не иметь привычку иметь температуру выше, чем вам нужно. Одним из первых признаков уменьшения нагрева, о котором я узнал, было плавление изоляции на тонких проводах.
Кроме того, чем горячее ваш наконечник, тем быстрее он окислится.
Как только вы начнете пользоваться своей паяльной станцией, вы привыкнете к тому, какая температура вам нужна. Нет ничего лучше опыта, и вы будете лучше, чем кто-либо, знать, что вам нужно с вашей конкретной паяльной станцией, наконечниками, припоем и пайкой, которую вы делаете.
Если вам нужна информация о пайке, ознакомьтесь с моей статьей «Учимся паять — руководство для начинающих».
Если вы ищете новую паяльную станцию, у меня есть несколько рекомендаций.
Если вы хотите купить новый паяльник, ознакомьтесь с моим руководством здесь.
Все, что вам нужно знать о мембранных переключателях Мембранные переключатели, как правило, представляют собой простые кнопочные переключатели мгновенного действия.
Мое первое знакомство с мембранными переключателями произошло на китовом компьютере Sinclair ZX81….
Как использовать антистатические браслеты В этом руководстве я покажу вам, как использовать антистатические браслеты и почему вы должны их использовать. Я также объясню некоторые…
Stripboards — полное руководство Stripboard существует уже много лет, и я не вижу причин, по которым он не будет существовать в будущем. Это…
Макеты — полное руководство За прошедшие годы я собрал как можно больше информации по этому вопросу и, надеюсь, мои макеты — полное руководство точно…
Программное обеспечение для проектирования макетов Когда дело доходит до программного обеспечения для проектирования макетов, существует несколько альтернатив. Я посмотрел на многие из них, прежде чем выдохся и пришел…
Сборка модулей евростойки из картона Недавно я начал собирать евростойки из картона. Он имеет довольно много преимуществ. Вы можете перейти от идеи к…
Советы по изготовлению картона Несмотря на то, что картон существует уже давно, он по-прежнему остается очень полезным материалом для создания электронных схем. Если вам нужно убедиться в этом, проверьте…
Распространенные ошибки на плате Нет ничего более неприятного, чем завершить схему на плате только для того, чтобы обнаружить, что она не работает. Хорошо, есть другие вещи, но это все еще довольно плохо,…
Генератор огибающей Stripboard CEM3310 Генератор огибающей Stripboard CEM3310 был вдохновлен генератором огибающей синтезатора Sequential Circuits Pro 1.
Если вы заинтересованы в сборке этой схемы…
Ток платы Каков максимальный ток для платы? Stripboard может нести от 2 до 3 ампер на одной полосе. Трудно сказать точно, что нынешнее…
Скачать премиум темы WordPress
Какова правильная температура для жала паяльника_AiXun
Благодаря быстрому развитию технологии обработки использование электрических паяльников постоянно выходит на новый уровень. Однако при пайке предъявляются строгие требования к температурному режиму. Если эти требования не могут быть выполнены, можно легко повредить оборудование.
Благодаря быстрому развитию технологии обработки использование электрических паяльников постоянно выходит на новый уровень. Однако при пайке предъявляются строгие требования к температурному режиму.
Если эти требования не могут быть выполнены, можно легко повредить оборудование.
Для использования электрического паяльника идеальной ситуацией является то, что электрический паяльник может достигать температурной стабильности, а рабочая температура не нарушается различными внешними условиями. В процессе пайки измените продолжительность рабочего времени, чтобы завершить пайку различных компонентов пайки.
Какова правильная температура для паяльника жала ?
Это определяется фактическими потребностями паяльника. Вообще говоря, температура, при которой паяльник может припаять оловянную точку за 4 секунды, является более подходящей температурой. Если паяльник становится фиолетовым, это означает, что температура слишком высока.
В частности, для электронного материала DIP температура жала паяльника должна быть установлена в пределах 330-370 °C.
Для материала STM температура должна быть в пределах 300-320 °C. Для содержания зуммера требуется температура 270-290 °С. Температура пайки ножек крупных компонентов не может превышать 380 °C. Кроме того, для специальных материалов необходимо сделать специальную настройку температуры.
Соответствующая температура электрики пайка Марка мощности железа
1. 20-25Вт, соответствующая температура 200-250°С;
2. 30-35 Вт, соответствующая температура 250-300 °C;
3. 40-45 Вт, соответствующая температура 280-350 °C;
4. 50 Вт, соответствующая температура 320-380 °C;
5. 60 Вт, соответствующая температура 320–400 °C;
6. 75-80 Вт, соответствующая температура 350-400 °C;
7. 100 Вт, соответствующая температура 380–450 °C;
Разная мощность соответствует разной температуре нагрева.
Контроль температуры электрического паяльника
следующие стандарты:
Пайка свинцом: температура поддерживается на уровне 250-350 °С;
Бессвинцовая пайка: температура поддерживается на уровне 320-400 °С;
Для паяных соединений с более быстрым рассеиванием тепла и добавлением большего количества олова (например, листы положительной и отрицательной полярности батареи и т.
д.) температура паяльника обычно применяется в соответствии со следующими стандартами:
Пайка свинцом : температура поддерживается на уровне 280-380°С;
Бессвинцовая пайка: температура поддерживается на уровне 350-420 °C.
В электронной промышленности пайка паяльником практически неотделима, будь то ручная пайка или автоматическая пайка.

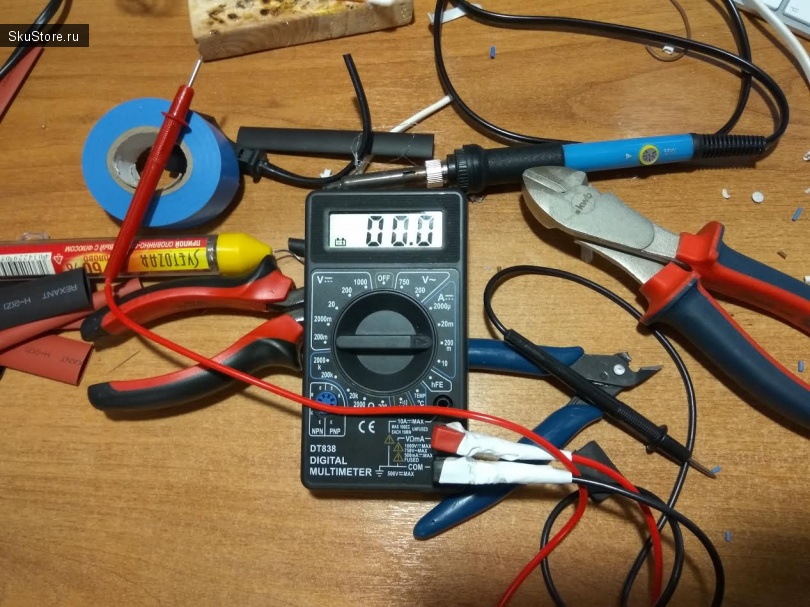

Независимо от типа оборудования, температура пайки имеет особое значение в процессе пайки. Поэтому каждый день перед началом работы специалист по обеспечению качества должен приносить с собой термометр для измерения температуры паяльника, чтобы убедиться, что фактическая температура паяльника соответствует отображаемой температуре. Если отклонение превышено, калибровку температуры необходимо продолжить; чрезмерная температура вызовет трещины, такие явления, как почернение паяных соединений, если температура слишком низкая, будет холодная пайка, пустая пайка и другие явления, которые являются обычным явлением плохой пайки, вызванной температурой.
