Статья знакомит с разновидностями буров по бетону для перфоратора, их размерами, порядком маркировки, отличиями от стандартных свёрл для дрелей и шуруповёртов. Приведена классификация каждого составного элемента бурящей оснастки по типам конструкции, а также таблица основных типоразмеров по ГОСТу.

Содержание

1. Устройство бура перфоратора
2. Разница между буром и сверлом по бетону для перфоратора
3. Классификация составных частей перфораторных буров
4. Хвостовик
5. Витковая часть
6. Режущий наконечник
7. Классификация по форме и проходимости
8. Маркировка
9. Таблица размеров по ГОСТ
10. Как выбрать подходящий бур: рекомендации

Устройство бура перфоратора

Независимо от материала и конструктивных нюансов, все буры по бетону для перфоратора имеют стандартное устройство.

Приспособление состоит из двух основных элементов – хвостовика и рабочей части. Последняя включает в себя 4 разных участка:

• Сердцевина – главный стержень.
• Поверх сердцевины есть спиралевидные витки.
• В рёбрах витков проделаны крошечные каналы. Их назначение – отводить пыль, что обильно скапливается на сердцевине во время бурения.
• На конце, противоположном хвостовику, находится твердосплавная режущая пластина. Это – самый главный элемент всей оснастки. На него приходится наибольшая нагрузка. Именно от качества режущей пластины зависит, насколько хорошо будет перфоратор справляться с поверхностями, и как долго прослужит бурящая запчасть. Пластина должна располагаться строго по центру рабочего конца.

Резьба и режущая пластина

Разница между буром и сверлом по бетону для перфоратора

Лучше всего понять, в чем отличия перфоратного бура от сверла для шуруповерта, поможет простой факт. Большая часть сверлящих электроинструментов поддерживает 3 разных режима работы:

• просверливание;
• долбление;
• их совмещение.

Так вот, оснастка для дрелей и шуруповертов рассчитана только на первый режим, а долбить и сверлить с ударом она не может. Буры же предоставляют такую опцию. Кроме того, сверла и бурящие насадки отличаются нюансами конструкции:

1. Хвостовик у сверла имеет цилиндрическую форму и без пазов. У бура этот элемент закругленный и с каналами для лучшего сцепления с патроном.
2. Поскольку на перфоратор оказывается большая нагрузка, чем на дрель, бур прочнее.
3. Резьба на сердцевине бурящего элемента более сложная и содержит канавки для мгновенного вывода наружу скапливающегося при работе мусора.

Отличия резьбы

Классификация составных частей перфораторных буров

Хвостовик

В отличие от свёрл под дрели и шуруповёрты, хвостовики перфораторных буров классифицируются не по длине и диаметру рабочей части, а по конструктивным особенностям. Выделяют такие виды:

1. SDS. Это – самая старая разновидность хвостовиков, признанный стандарт. Диаметр – до 10 мм, глубина вхождения в патрон – 4 см.  SDS-хвостовик оснащен 2 каналами, которые обеспечивают сцепление с крутящим моментом.
2. SDS-Plus. По диаметру и глубине не отличаются от родоначальника, но есть преимущество – 4 канала вместо двух, по паре закрытых и открытых. Углубления первого типа исполняют роль стопора для фиксирующих подшипников, второго – направляющих. Почти для любого лёгкого перфоратора по бетону небольших размеров применяется именно этот тип буров. Тем не менее, SDS и SDS-плюс – два взаимозаменяемых стандарта хвостовиков.
3. SDS-Max. А этот тип обычно устанавливают на более габаритные перфораторы, которые используются в промышленности. Посадочный диаметр хвостовика SDS-Max составляет от 20 до 80 мм, глубина вхождения в патрон – 9 см, площадь контактирующих звеньев – 389 кв. мм. Элемент оснащен 6 пазами – по 3 открытых и закрытых.

Отличия SDS-Plus от Max

4. SDS-Top. Более редкая разновидность хвостовиков, чем 3 предыдущих. Устанавливается на электрический инструмент средних габаритов. Диаметр стержня – 14 мм, площадь контактирующих звеньев – 212 кв. мм, каналов 4 – по 2 открытых и закрытых.
5. SDS-Quick. Этот вид хвостовиков перфораторных буров появился на рынке менее 15 лет назад, и еще не успел стать таким же популярным, как его предшественники. Особенность хвостовика SDS-Quick – вместо каналов здесь выполнены специальные выступы.

SDS-Quick

Витковая часть

Площадь с витками между хвостовиком и режущей насадкой выводит строительную пыль через канавки. Классифицируют витковые части перфораторных буров так:

1. Шнековая резьба. С таким типом оснастки можно просверливать глубокие отверстия в бетоне и прочих твёрдых поверхностях. Конструкция шнековой спирали такова, что пыль выводится своевременно, и за счёт этого снижается нагрузка на перфоратор.
2. Оснастка с большим углом наклона. Подходит как для сквозного, так и для несквозного бурения. Большой угол наклона уменьшает нагрузку на бур.
3. С малым углом наклона. Такой вариант подходит для перфораторов с небольшой ударной инерцией для выполнения буром отверстий до 10 мм в диаметре и до 800 мм в глубину.

Первая слева – с малым углом, вторая – с большим

Режущий наконечник

Бурящая пластина выполнена из твёрдых сплавов с победитовой или алмазной напайкой. Это дополнительно продлевает срок эксплуатации бура и улучшает его производительность. Наконечники классифицируют по двум параметрам – количеству режущих кромок и области применения. Число кромок зависит от того, в виде какой фигуры выполнен наконечник – их может быть 2, 3, 4 и больше.

Режущая плоскость с 4 кромками

Более важный параметр классификации – область применения. Под бетонной поверхностью часто находится металлический каркас, а это полностью меняет дело. Бурить сплошной монолит и железную армированную конструкцию – не одно и то же. Поэтому различают 2 типа режущих наконечников по сфере применения:

1. Классические. Предназначены для выполнения отверстий в бетонных, каменных, кирпичных поверхностях. Армирующий каркас несовместим с таким наконечником. При попытке просверлить металл бур вылетит из паза, а сама режущая пластина от огромной нагрузки сточится и придёт в негодность.
2. Для железобетона. Уже из названия всё понятно. Наконечник специально устроен так, что при соприкосновении с металлом бур не повреждается и даже не снижает скорость вращения. Режущая пластина состоит из 3, 4 или 5 кромок. За счёт такого количества граней улучшается сцепление наконечника с обрабатываемой поверхностью.

Для железобетона

Важно! В первую очередь, именно от прочности материала режущего наконечника и напайки зависит продолжительность службы бура.

Классификация по форме и проходимости

В зависимости от формы насадки, перфораторные буры относят к одной из 3 категорий:

• Спиралевидные. Применяются для особо твёрдых поверхностей, перегородок, несущих стен.
• Пологие. С их помощью создают отверстия небольшого диаметра.
• Шнековые. Подобно спиралевидной, эта разновидность бурящей оснастки нужна для работы с основаниями высокой твёрдости. Шнековые буры дают большую скорость и затупляются крайне редко, их не нужно постоянно подтачивать.

Шнековая спираль

Существует другой параметр классификации – проходимость. По нему рабочие насадки делятся на:

• Проломные. Требуются для сверления и долбления отверстий большого диаметра.
• Проходные. Позволяют выполнить более аккуратную и тонкую работу.

Проходной и проломной

Маркировка

Буры для перфоратора имеют маркировку вида SDS-Max 25х460. Первое число – диаметр, второе – рабочая длина, обе величины в миллиметрах. То есть указанная в примере оснастка относится к типу хвостовиков SDS-Max. Диаметр сердцевины составляет 25 мм, длина рабочей части – 460 мм. По такому же принципу маркируются все перфораторные буры.

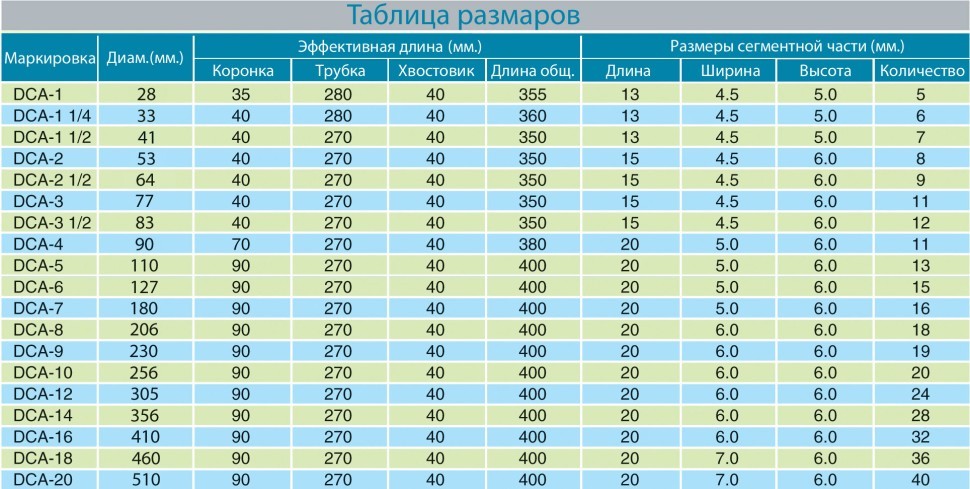

Таблица размеров по ГОСТ

Главные параметры размеров буров – диаметр и общая длина. Первая величина напрямую регламентируется типом хвостовика. Так, SDS-Max не может иметь в сечении больше 80 мм. По стандарту, показатель диаметра – обязательно чётное число.

Некоторые стандартные размеры буров по бетону для перфоратора приведены в виде таблицы. Согласно ГОСТам, есть четкая привязка друг к другу 3 параметров: диаметра просверливаемого отверстия, обшей длины, размера режущей кромки. Все величины приведены в миллиметрах.

Диаметр	Общая длина	Кромка
6	110	45
8
10	160	95
12	260	180
14
16	300	125
18	460	360
20
25
22	600	490

Интересно! Самый длинный бур по бетону для перфоратора из выпускаемых сейчас – 1320 мм. Есть несколько стандартов диаметра отверстий под такую длину – 16, 18, 20, 22, 25, 28, 32, 40. Оснасткой большего размера просверливать поверхности невозможно.

Как выбрать подходящий бур: рекомендации

Перед тем, как идти в магазин или на рынок за бурящей оснасткой для перфоратора, нужно понять, что именно брать. На подбор бура влияют следующие факторы:

1. Форма и материал режущего наконечника. Для рядовой работы по бурению подойдёт насадка в виде двух заострённых крыльев. Чтобы, например, проделать отверстие под розетку, понадобится более габаритный наконечник с крупной коронкой. Лучше брать режущую плоскость, изготовленную из победита с алмазным напылением.

Наконечник с коронкой

2. Вид спиральной резьбы. Малый угол наклона позволяет глубоко заходить в основание – до 800 мм. Повышается и скорость вращения. Но буры с такой характеристикой изнашиваются быстрее тех, что имеют пологую резьбу. Этот вариант позволяет снизить нагрузку на режущую плоскость.
3. Производитель. На бурильных запчастях лучше не экономить. Во-первых, это и так не самая дорогая оснастка. Но что важнее – буры и свёрла от брендов с именем – Бош, Макита, Метабо – повышают безопасность при работе. Они вряд ли будут люфтовать, расшатывать патрон, выпадать, то есть создавать риск травмирования. Кроме того, насадки от неизвестных производителей или вовсе без бренда могут банально не подойти под параметры патрона.

Фирменная запчасть от Бош

Подробнее о том, каким не должен быть бурящий элемент, рассказывает видео:

Подводя итог, можно сказать – выбирать размер бурящей оснастки перфоратора стоит на основе специфики запланированных работ, параметров патрона, формы и материала наконечника, типа спиралевидной резьбы.

Рейтинг

( 1 оценка, среднее 1 из 5 )

Комментарии⁰ Поделиться:

Загрузка …

Search for:

рейтинг лучших моделей в 2021 году

В ходе строительства или ремонта часто приходится сверлить перфоратором отверстия в бетоне и камне. Чтобы процесс бурения протекал быстро, требуется правильно подбирать бур по бетону для перфоратора. Многие ошибочно думают, что можно простыми сверлами сделать отверстия в таком материале. Но на самом деле в процесс сверления обычные расходники быстро гнутся и тупятся. В этой статье будут разобраны критерии выбора бура для перфоратора. Для облегчения понимания будут перечислены наиболее популярные сегодня шпуры известных мировых брендов.

Содержание

• Что собой представляет бур по бетону для перфоратора
• Бур и сверло: в чем разница
• Виды буров по бетону для перфоратора
  • Типоразмер хвостовика
  • Диаметр и длина
  • Ресурс (долговечность)
• Лучшие буры для перфоратора по бетону: рейтинг
  • 1. DeWALT EXTREME 2 DT7935B-QZ
  • 2. BOSCH 3.5×50/110 мм
  • 3. Гранит 425100 25/1000 мм
  • 4. Makita D-00050 /100 мм
  • 5. Гранит Quadro-X 845570 45/570 мм

Типы шпуров

Что собой представляет бур по бетону для перфоратора

Бур для перфоратора — это специальная оснастка, предназначенная для сверления отверстий в высокопрочных материалах. Буры различаются по многим параметрам: конструкционному исполнению, типу хвостика и геометрическим параметрам. Они подбираются индивидуально для каждой задачи.

Бур и сверло: в чем разница

Бур отличается от сверла тем, что сверлит отверстия за счет ударно-вращательных движений. Благодаря этому удается делать глубокие отверстия (до 1000 мм) в высокопрочных конструкциях, высверлить которые обычными сверлами крайне проблематично и часто невозможно.

Правда в процессе такого бурения часто приходится делать возвратно-поступательные движения для извлечения пыли из проделываемого отверстия. Наконечник шпура в основном оснащается коронкой (чаще всего состоит из нескольких режущих сегментов), что существенно повышает его эксплуатационный ресурс.

Важно! Самое главное, чтобы в процессе сверления бетона бур не закусывало, в противном случае он поломается или заклинит. Для извлечения шпура в некоторых видах перфораторов предусмотрен реверс. Также требуется регулярно смазывать хвостовик, чтобы он меньше изнашивался.

Бур отличается от сверла и хвостовиком (фиксируемой в патроне частью). Сверло в основном фиксируется подвижными кулачками. Для шпуров предусмотрен специальный патрон с фиксирующими шариками. Сегодня на рынке продают дрели с функцией долбления, но они неэффективны в работе с твердыми материалами.

Таблица размеров SDS Плюс

Виды буров по бетону для перфоратора

Они различаются по некоторым важным параметрам, которые ниже подробно разобраны.

Типоразмер хвостовика

Выделяют 5 типов:

• SDS — хвостовик диаметром до 10 мм с двумя пазами.
• SDS plus — самый распространенный типоразмер, используемый в бытовых перфораторах. Ему характерен диаметр не более 25 мм. Для фиксации на нем предусмотрено четыре паза.
• SDS-max — хвостовик диаметром до 80 мм, используемый в промышленных агрегатах. Для фиксации в нем используются три открытых и два закрытых паза.
• SDS-top — промежуточный типоразмер хвостовика диметром 16−25 мм, используемый в некотором электроинструменте «BOSCH». Для хорошей фиксации в нем предусмотрено 4 канавки.
• SDS-quick — шестигранный хвостовик диаметром 4-10 мм, рассчитанный на перфораторы Bosch Uneo/Uneo Maxx. В нем для фиксации используются шпонки.

Диаметр и длина

Это самые важные размеры бура, поэтому на них следует обязательно обращать внимание во время выбора и покупки.

• Диаметр. Зависит от длины и типа хвостовика — например, максимально допустимый Ø шпура SDS max — не более 50 мм. Он выражается четным числом.
• Длина. Максимальная длина сверла для перфоратора — 1000 мм, а минимальная — 100 мм. На производстве самыми ходовыми считаются буры Ø 18, 20, 22, 24, 28 и 32. Процедура бурения не позволяет использовать более длинные шпуры — сверлить ими отверстия невозможно.

Длина сверла зависит от его диаметра. Эти характеристики должны быть сбалансированными, чтобы можно было качественно и безопасно бурить глубокие дырки.

В статье приведены таблицы, демонстрирующие длину и диаметр выпускаемых сегодня буров.

Таблица размеров SDS Макс

Требуется отметить, что самый длинный бур для перфораторов в соответствие с последней таблицей составляет 1320 мм.

Ресурс (долговечность)

Опытные монтажники ежедневно сверлят в различных конструкциях большое количество отверстий, поэтому рабочая поверхность шпура быстро изнашивается из-за чего теряется ее производительность. Долговечность сверла по бетону для перфоратора в основном зависит от используемого в его производстве металла.

В частности, многое зависит от качества напаянной коронки, на которую возлагается основная функция сверла (разрушение твердого материала). При необходимости буром можно просверлить отверстия в изделиях из дерева.

Внимание! При выборе шпура нужно учитывать его основные рабочие характеристики, чтобы не пришлось впоследствии приобретать новый и дополнительно расходовать средства.

Лучшие буры для перфоратора по бетону: рейтинг

Ниже перечислены наиболее популярные сегодня буры для бытовых и промышленных перфораторов. Благодаря этому рейтингу можно подобрать для них эффективные и долговечные шпуры.

1. DeWALT EXTREME 2 DT7935B-QZ

Набор из 10 буров компании «DeWALT» (USA) в удобном кейсе с защёлкой. Буры имеют хвостовик SDS-plus, диаметр — 5-12 мм и длину — 110-160 мм. Они рассчитаны на работу с камнем, бетоном и кирпичом. Способны долго и безупречно работать при должном уходе.

Предназначены для бытового использования. Стоит отметить, что данный набор стоит недорого.

Набор DeWALT EXTREME 2 DT7935B-QZ

2. BOSCH 3.5×50/110 мм

Буры компании «БОШ» отличаются высоким качеством изготовления и долговечностью. Этот бур с хвостовиком SDS+ позволяет быстро выполнять строительные и ремонтные работы в доме или квартире.

Режущие сегменты коронки бура выполнены качественно, поэтому он позволяет без проблем проделать отверстия в камне, кирпиче и бетоне.

БОШ 3.5×50 — 110 мм

3. Гранит 425100 25/1000 мм

Обладает хвостовик SDS-plus. В нем используется четыре режущих сегмента и двойная спираль для качественного отвода пыли. Изготавливается из высоколегированной стали, при этом подвергается закалке. Благодаря этому значительно повышается срок службы изделия.

Для справки! Из-за большого спроса сложно найти на отечественном рынке.

Гранит 425100 25/1000 мм

4. Makita D-00050 /100 мм

Данный бур рассчитан на бытовой электроинструмент с патронами SDS-plus. В нем используются две твердосплавные режущие кромки, поэтому процессе сверления материала проходит более равномерно и быстро.

Наконечник бура хорошо отцентрирован, за счет этого бурение проходит точно в заданном направлении. Благодаря использованию этого инструмента практически не ощущается вибрация во время сверления.

Макита D-00050 −100 мм

5. Гранит Quadro-X 845570 45/570 мм

Рассчитан на промышленные перфораторы с патронами SDS-max. Его режущая коронка состоит из четырех режущих частей, изготовленных из высоколегированного металла. Благодаря этому бур имеет повышенную износостойкость.

В нем предусмотрена двойная спираль, за счет которой быстро отводится наружу разрушенный материал.

Гранит Quadro-X 845570 45-570 мм

Благодаря этому рейтингу у читателя отпадет вопрос, какие буры для перфораторов лучше на сегодняшний день.

С помощью этой статьи можно быстро подобрать оптимальное сверло для бытового и промышленного перфоратора, а далее в любое время проделать необходимое количество отверстий в стенах, плитах перекрытий и других конструкционных элементах зданий и сооружений. Самое главное в процессе бурения — придерживаться технологии сверления и техники безопасности, чтобы не травмироваться и не поломать используемый в работе инструмент.

Таблица размеров сверл

| Таблица размеров сверл в дробных дюймах, метрических единицах

Электроинструменты помогут вам резать, делать отверстия, молотить и выполнять многие другие операции с минимальными усилиями и получать довольно точные и точные результаты. Из всех электроинструментов дрель, пожалуй, наиболее часто используется бытовыми пользователями, домашними мастерами, деревообрабатывающими, автомобильными, строительными и электрическими мастерскими. В зависимости от типа материалов, с которыми вы работаете, вам понадобятся различные сверла для работы. Помимо правильного типа сверла, вам также нужен правильный размер сверла. Зная размеры сверл, вы можете выбрать правильное сверло или выбрать близкую альтернативу. Итак, в этом руководстве мы познакомимся с различными размерами сверл с помощью таблицы размеров сверл или таблицы размеров сверл.

Outline

Краткая информация о дрелях и сверлах

Электрическая дрель, пожалуй, самый распространенный и часто используемый электроинструмент. Основная задача дрели – делать отверстия в древесине, металле, кирпичной кладке и других материалах. Аккумуляторные электрические дрели становятся чрезвычайно популярными как в сообществе DIY, так и среди профессионалов.

На следующем изображении показана типичная аккумуляторная электродрель вместе со всеми ее важными частями. Дрель обычно имеет ручку с хорошим захватом для удержания дрели, перезаряжаемую и съемную батарею, пусковой переключатель и патрон. Говоря о патроне, он состоит из двух частей: металлических кулачков, удерживающих хвостовик сверла, и пластиковой части, которая вращается, затягивая или ослабляя кулачки.

Помимо этого, дрель также имеет переключатель прямого/обратного хода, динамометрическую муфту для ручной регулировки крутящего момента.

Что касается сверл, то они являются основными вращающимися частями, которые делают отверстия в древесине (или других материалах). В зависимости от типа материала, с которым мы работаем, т. е. дерева, металла, кирпичной кладки и т. д., существуют разные типы сверл.

Типы сверл

Прежде чем погрузиться в таблицу размеров сверл и размеров сверл, давайте кратко рассмотрим некоторые популярные типы сверл.

• Спиральное сверло: Это, пожалуй, самое крупное сверло, производимое на сегодняшний день. Эти сверла входят почти во все наборы сверл, и вы можете использовать их для проделывания отверстий в дереве, металле, пластике и т. д. В зависимости от размера спиральные сверла доступны от 1/16 дюйма до 1/2 дюйма.
• Лопаточное сверло: Это сверло имеет плоскую квадратную форму с заострением на конце для проделывания более широких отверстий, особенно в древесине. Конец острия центрирует сверло для отверстия, а часть в форме лопасти будет следовать, чтобы увеличить диаметр.
• Насадка по дереву: Также известная как насадка Brad Point, представляет собой спиральную насадку, которая в основном используется для работы с древесиной. В отличие от обычных спиральных насадок с плоским концом, насадка Wood-Spur имеет заостренный конец, как и насадка-лопата. Следовательно, мы можем рассматривать насадку с шпорой по дереву как нечто среднее между спиральной и лопаточной насадкой.
• Бит для каменной кладки: Как следует из названия, мы используем биты для кладки, чтобы делать отверстия в бетоне, кирпиче, цементе и камне. Наконечник этих бит широкий и обычно состоит из карбида вольфрама, который известен своей прочностью.
• Бит Форстнера: Мы используем эти биты в основном со сверлильными станками, а не с ручными дрелями. Эта бита также помогает вам делать более широкие отверстия, как лопаточные биты. Но в отличие от лопаточных долот, долото Форстнера имеет плоское дно.

Размеры сверл

Как и другие калибры, размеры сверл определяются в соответствии с различными международными стандартами. В США очень распространены дробные размеры дюймов и Wire Gauge & Letter, тогда как в остальном мире преобладают метрические размеры сверл.

Определенные в стандартах ANSI B94.11M-1979, размеры сверл в долях дюйма начинаются с 1/64 дюйма и увеличиваются до 1 дюйма с шагом 1/64 дюйма.

Размеры буровых долот с числовым и буквенным обозначениями очень похожи на размеры буровых долот American Wire Gauge (только в изображении, но не в фактических номерах калибра). Наибольший номер калибра (например, № 107) указывает на наименьший размер сверла, а по мере уменьшения числа (№ 1) размер сверла также увеличивается.

После #1 номер манометра заканчивается, а буквы начинаются с «A» до «Z». Здесь A является следующим по величине размером сверла после № 1, и шаблон продолжается с Z, являющимся самым большим.

Метрические размеры сверла представляют собой простое представление, при этом размер сверла (эквивалентный номеру калибра) совпадает с диаметром размера сверла.

Измеритель размера сверла

Если вы знакомы с измерителем диаметра проволоки (круговой инструмент, помогающий определить диаметр проволоки), есть также Измеритель размера сверла или Измеритель размера сверла. Обычно это прямоугольная пластина с несколькими отверстиями, соответствующими разным размерам сверла. На следующем изображении показан типичный калибр бурового долота (не в масштабе).


Вы можете использовать такое устройство, чтобы легко определить калибр вашего сверла.

Таблица размеров сверл

Теперь посмотрим таблицу размеров сверл. Поскольку существуют разные стандарты и представления, у нас также будет несколько диаграмм с диаметром диаграммы как в дюймах, так и в миллиметрах.

Таблица размеров сверл – Дробные размеры

Размер сверла (в)	Диаметр			Размер сверла (в)	Диаметр
	Дюймы (дюймы)	Миллиметры (мм)			Дюймы (дюймы)	Миллиметры (мм)
1/64	0,0156	0,3969		49/64	0,7656	19.4469
1/32	0,0313	0,7938		25/32	0,7813	19.8438
3/64	0,0469	1.1906		51/64	0,7969	20.2406
1/16	0,0625	1,5875		13/16	0,8125	20. 6375
5/64	0,0781	1,9844		53/64	0,8281	21.0344
3/32	0,0938	2,3813		27/32	0,8438	21.4313
7/64	0,1094	2,7781		55/64	0,8594	21.8281
1/8	0,125	3,175		7/8	0,875	22.225
9/64	0,1406	3,5719		57/64	0,8906	22.6219
5/32	0,1563	3,9688		29/32	0,9063	23.0188
11/64	0,1719	4,3656		59/64	0,9219	23.4156
3/16	0,1875	4,7625		15/16	0,9375	23.8125
13/64	0,2031	5. 1594		61/64	0,9531	24.2094
7/32	0,2188	5,5563		31/32	0,9688	24.6063
15/64	0,2344	5,9531		63/64	0,9844	25.0031
1/4	0,25	6,35		1	1	25,4
17/64	0,2656	6,7469		1-1/64	1.0156	25,7969
32 сентября	0,2813	7.1438		1-1/32	1.0313	26.1938
19/64	0,2969	7.5406		1-3/64	1.0469	26.5906
5/16	0,3125	7,9375		1-1/16	1.0625	26.9875
21/64	0,3281	8.3344		1-5/64	1. 0781	27.3844
32/11	0,3438	8.7313		1-3/32	1.0938	27.7813
23/64	0,3594	9.1281		1-7/64	1.1094	28.1781
3/8	0,375	9,525		1-1/8	1,125	28.575
25/64	0,3906	9.9219		1-9/64	1.1406	28.9719
13/32	0,4063	10.3188		1-5/32	1.1563	29.3688
27/64	0,4219	10,7156		1-1/64	1.1719	29.7656
7/16	0,4375	11.1125		1-3/16	1.1875	30.1625
29/64	0,4531	11.5094		1-13/64	1.2031	30,5594
15/32	0,4688	11. 9063		1-7/32	1.2188	30,9563
31/64	0,4844	12.3031		1-15/64	1.2344	31.3531
1/2	0,5	12,7		1-1/4	1,25	31,75
33/64	0,5156	13.0969		1-17/64	1,2656	31.1469
17/32	0,5313	13.4938		1-9/32	1.2813	32,5438
35/64	0,5469	13.8906		1-19/64	1,2969	32.9406
16 сентября	0,5625	14.2875		1-5/16	1.3125	33.3375
37/64	0,5781	14.6844		1-21/64	1.3281	33.7344
19/32	0,5938	15. 0813		1-11/32	1.3438	34.1313
39/64	0,6094	15.4781		1-23/64	1.3594	34.5281
5/8	0,625	15.875		1-3/8	1,375	34,925
41/64	0,6406	16.2719		1-25/64	1.3906	35.3219
21/32	0,6563	16,6688		1-13/32	1.4063	35.7188
43/64	0,6719	17.0656		1-27/64	1.4219	36.1156
16/11	0,6875	17.4625		1-7/16	1.4375	36,5125
45/64	0,7013	17.8594		1-29/64	1.4531	36.9094
23/32	0,7188	18. 2563		1-15/32	1,4688	37.3063
47/64	0,7344	18.6531		1-31/64	1.4844	37.7031
3/4	0,75	19.05		1-1/2	1,5	38,1

Таблица размеров сверла — Калибр проволоки и буква

Размер сверла	Диаметр			Размер сверла	Диаметр
	Дюймы (дюймы)	Миллиметры (мм)			Дюймы (дюймы)	Миллиметры (мм)
#107	0,0019	0,0483		#40	0,0980	2,4892
#106	0,0023	0,0584		#39	0,0995	2,5273
#105	0,0027	0,0686		#38	0,1015	2,5781
#104	0,0031	0,0787		#37	0,1040	2,6416
#103	0,0035	0,0889		#36	0,1065	2,7051
#102	0,0039	0,0991		#35	0,1100	2,7940
#101	0,0043	0,1092		#34	0,1110	2,8194
#100	0,0047	0,1194		#33	0,1130	2. 8702
#99	0,0051	0,1295		#32	0,1160	2,9464
#98	0,0055	0,1397		#31	0,1200	3.0480
#97	0,0059	0,1499		#30	0,1285	3,2639
#96	0,0063	0,1600		#29	0,1360	3,4544
#95	0,0067	0,1702		#28	0,1405	3,5687
#94	0,0071	0,1803		#27	0,1440	3,6576
#93	0,0075	0,1905		#26	0,1470	3,7338
#92	0,0079	0,2007		#25	0,1495	3,7973
#91	0,0083	0,2108		#24	0,1520	3,8608
#90	0,0087	0,2210		#23	0,1540	3,9116
#89	0,0091	0,2311		#22	0,1570	3,9878
#88	0,0095	0,2413		#21	0,1590	4. 0386
#87	0,0100	0,2540		#20	0,1610	4.0894
#86	0,0105	0,2667		#19	0,1660	4.2164
#85	0,0110	0,2794		#18	0,1695	4.3053
#84	0,0115	0,2921		#17	0,1730	4.3942
#83	0,0120	0,3048		#16	0,1770	4,4958
#82	0,0125	0,3175		#15	0,1800	4,5720
#81	0,0130	0,3302		#14	0,1820	4,6228
#80	0,0135	0,3429		#13	0,1850	4,6990
#79	0,0145	0,3680		#12	0,1890	4. 8006
#78	0,0160	0,4064		#11	0,1910	4.8514
#77	0,0180	0,4572		#10	0,1935	4,9149
#76	0,0200	0,5080		#9	0,1960	4,9784
#75	0,0210	0,5334		#8	0,1990	5.0546
#74	0,0225	0,5715		#7	0,2010	5.1054
#73	0,0240	0,6096		#6	0,2040	5.1816
#72	0,0250	0,6350		#5	0,2055	5.2197
#71	0,0260	0,6604		#4	0,2090	5.3086
#70	0,0280	0,7112		#3	0,2130	5. 4102
#69	0,0292	0,7417		#2	0,2210	5.6134
#68	0,0310	0,7874		#1	0,2280	5,7912
#67	0,0320	0,8128		А	0,2340	5,9436
#66	0,0330	0,8382		Б	0,2380	6.0452
#65	0,0350	0,8890		С	0,2420	6.1468
#64	0,0360	0,9144		Д	0,2460	6.2484
#63	0,0370	0,9398		Е	0,2500	6.3500
#62	0,0380	0,9652		Ф	0,2570	6,5278
#61	0,0390	0,9906		Г	0,2610	6. 6294
#60	0,0400	1.0160		Х	0,2660	6.7564
#59	0,0410	1.0414		я	0,2720	6.9088
#58	0,0420	1.0668		Дж	0,2770	7.0358
#57	0,0430	1.0922		К	0,2810	7.1374
#56	0,0465	1.1811		л	0,2900	7,3660
#55	0,0520	1.3208		М	0,2950	7,4930
#54	0,0550	1,3970		Н	0,3020	7,6708
#53	0,0595	1,5113		О	0,3160	8.0264
#52	0,0635	1,6129		Р	0,3230	8. 2042
#51	0,0670	1.7018		В	0,3320	8.4328
#50	0,0700	1,7780		Р	0,3390	8.6106
#49	0,0730	1,8542		С	0,3480	8.8392
#48	0,0760	1.9304		Т	0,3580	9.0932
#47	0,0785	1,9939		У	0,3680	9.3472
#46	0,0810	2.0574		В	0,3770	9,5758
#45	0,0820	2.0828	Вт	0,3860	9.8044
#44	0,0860	2.1844	х	0,3970	10.0838
#43	0,0890	2. 2606	Д	0,4040	10.2616
#42	0,0935	2,3749	З	0,4130	10.4902
#41	0,0960	2.4384	—	—	—

Таблица размеров сверла – метрические размеры

Размер сверла (мм)	Диаметр			Размер сверла (мм)	Диаметр
	Дюймы (дюймы)	Миллиметры (мм)			Дюймы (дюймы)	Миллиметры (мм)
0,05	0,0020	0,05		7,9	0,3110	7,9
0,1	0,0039	0,1		8	0,3150	8
0,2	0,0079	0,2		8.1	0,3189	8. 1
0,3	0,0118	0,3		8,2	0,3228	8,2
0,4	0,0158	0,4		8,3	0,3268	8,3
0,5	0,0197	0,5		8,4	0,3307	8,4
0,6	0,0236	0,6		8,5	0,3347	8,5
0,7	0,0276	0,7		8,6	0,3386	8,6
0,8	0,0315	0,8		8,7	0,3425	8,7
0,9	0,0354	0,9		8,8	0,3465	8,8
1	0,0394	1		8,9	0,3504	8,9
1,1	0,0433	1,1		9	0,3543	9
1,2	0,0472	1,2		9. 1	0,3583	9.1
1,3	0,0512	1,3		9,2	0,3622	9,2
1,4	0,0551	1,4		9,3	0,3661	9,3
1,5	0,0591	1,5		9,4	0,3701	9,4
1,6	0,0630	1,6		9,5	0,3740	9,5
1,7	0,0669	1,7		9,6	0,3780	9,6
1,8	0,0709	1,8		9,7	0,3819	9,7
1,9	0,0748	1,9		9,8	0,3858	9,8
2	0,0787	2		9,9	0,3898	9,9
2.1	0,0827	2.1		10	0,3937	10
2,2	0,0866	2,2		10,5	0,4134	10,5
2,3	0,0906	2,3		11	0,4331	11
2,4	0,0945	2,4		11,5	0,4528	11,5
2,5	0,0984	2,5		12	0,4724	12
2,6	0,1024	2,6		12,5	0,4921	12,5
2,7	0,1063	2,7		13	0,5118	13
2,8	0,1102	2,8		13,5	0,5315	13,5
2,9	0,1142	2,9		14	0,5512	14
3	0,1181	3		14,5	0,5709	14,5
3. 1	0,1221	3.1		15	0,5906	15
3,2	0,1260	3,2		15,5	0,6102	15,5
3,3	0,1299	3,3		16	0,6299	16
3,4	0,1339	3,4		16,5	0,6496	16,5
3,5	0,1378	3,5		17	0,6693	17
3,6	0,1417	3,6		17,5	0,6890	17,5
3,7	0,1457	3,7		18	0,7087	18
3,8	0,1496	3,8		18,5	0,7284	18,5
3,9	0,1535	3,9		19	0,7480	19
4	0,1575	4		19,5	0,7677	19,5
4. 1	0,1614	4.1		20	0,7874	20
4,2	0,1654	4,2		20,5	0,8071	20,5
4,3	0,1693	4,3		21	0,8268	21
4,4	0,1732	4,4		21,5	0,8465	21,5
4,5	0,1772	4,5		22	0,8661	22
4,6	0,1811	4,6		22,5	0,8858	22,5
4,7	0,1850	4,7		23	0,9055	23
4,8	0,1890	4,8		23,5	0,9252	23,5
4,9	0,1929	4,9		24	0,9449	24
5	0,1969	5		24,5	0,9646	24,5
5. 1	0,2008	5.1		25	0,9843	25
5,2	0,2047	5,2		25,5	1.0039	25,5
5,3	0,2087	5,3		26	1.0236	26
5,4	0,2126	5,4		26,5	1.0433	26,5
5,5	0,2165	5,5		27	1.0630	27
5,6	0,2205	5,6		27,5	1.0827	27,5
5,7	0,2244	5,7		28	1.1024	28
5,8	0,2284	5,8		28,5	1.1221	28,5
5,9	0,2323	5,9		29	1.1417	29
6	0,2362	6		29. 5	1.1614	29,5
6.1	0,2402	6.1		30	1.1811	30
6,2	0,2441	6,2	30,5	1.2008	30,5
6,3	0,2480	6,3	31	1.2205	31
6,4	0,2520	6,4	31	1.2402	31
6,5	0,2559	6,5	32	1,2598	32
6,6	0,2598	6,6	32	1,2795	32
6,7	0,2638	6,7	33	1,2992	33
6,8	0,2677	6,8	33	1.3189	33
6,9	0,2717	6,9	34	1. 3386	34
7	0,2756	7	34	1,3583	34
7.1	0,2795	7,1	35	1.3780	35
7,2	0,2835	7,2	35	1,3976	35
7,3	0,2874	7,3	36	1.4173	36
7,4	0,2913	7,4	36	1.4370	36
7,5	0,2953	7,5	37	1,4567	37
7,6	0,2992	7,6	37	1.4764	37
7,7	0,3032	7,7	38	1.4961	38
7,8	0,3071	7,8	—	—	—

Заключение

Сверла являются важным инструментом, так как они являются основной частью сверла, которое делает отверстие. Для разных материалов нужны разные типы сверл. Что касается размеров сверл, это диаметры отверстий, которые мы хотим сделать, и они представлены в виде калибровочных чисел, дробных дюймов или просто миллиметров. Мы узнали о важности сверл, типов сверл, а также стандартов, связанных с размерами сверл. Мы также изучили различное представление таблицы размеров сверл, а также всю важную таблицу размеров сверл.

Таблица размеров сверл Tapcon

Шурупы по бетону Tapcon представляют собой тип шурупов по бетону, продаваемых под торговой маркой Tapcon. Шурупы по бетону Tapcon предназначены для нарезания резьбы в различных материалах основания, включая бетон, кирпич, блоки и другую каменную кладку.

Корпорация ITW/Redhead производит их с конца 1970-х годов, и, как и оригинальный шуруп для бетона, они производятся в Соединенных Штатах. Чтобы использовать эти винты, вам нужно просверлить отверстие для винта; оттуда вы вставляете винт туда, где он затем врезается в отверстие и прикрепляется к бетону.

При использовании правильных сверл вы получаете точные отверстия, чтобы получить максимальную удерживающую силу для работы, повышенный привод и меньше поломок. В нашем руководстве вы можете использовать нашу таблицу размеров винтов Tapcon, чтобы выбрать правильный размер сверла Tapcon.

К концу вы сможете найти подходящие сверла и сверла, чтобы получить самую прочную удерживающую резьбу, которая обеспечивает точную посадку, тем самым обеспечивая более высокие допуски ваших бетонных анкеров. (См. Таблицу размеров шурупов)

Биты какого размера вам нужны для кранов?

Бесполезно искать сверла, пока вы не знаете, что именно вам нужно.

Размер отверстий

Для Tapcon требуется отверстие немного меньше диаметра используемого винта.

Размер отверстия значительный. Для сверления отверстия необходимо использовать ударную дрель и сверло с твердосплавным наконечником, соответствующее требованиям ANSI.

• Обычное сверло : Стандартное сверло предназначено для сверления отверстий меньшего размера в бетоне, блоках и кирпиче и совместимо с анкерами Tapcon.
• Сверло SDS : Сверло SDS предназначено для максимального использования в перфораторах, обеспечивая эффективное сверление с высоким крутящим моментом без проскальзывания. Наконечник из карбида легко прорезает бетон и каменную кладку.

Диаметр сверла

Для обеспечения надлежащего допуска отверстия необходимо использовать определенный диаметр твердосплавного сверла для каждого диаметра шурупа по бетону.

Ниже приведены размеры бит, необходимые для каждого диаметра для достижения максимальной удерживающей способности.

Диаметр шурупа Tapcon	Диаметр твердосплавного сверла
3/16 дюйма	5/32 дюйма
1/4 дюйма	3/16 дюйма
3/8”	5/16”
1/2 дюйма	3/8 дюйма
5/8 дюйма	1/2 дюйма
3/4”	5/8”

Сверла Tapcon с твердосплавными наконечниками изготавливаются с более жесткими допусками, чем стандарты ANSI, что позволяет:

• Точная посадка обеспечивает быструю установку анкеров и долгий срок службы.
• Для достижения оптимальной удерживающей силы необходимы длинные и точные отверстия.
• Во время работы меньше поломок при использовании перфораторов.
• При использовании с анкерами Tapcon увеличивается приводная и удерживающая сила.

Какой размер сверла использовать для Tapcon 5/16?

Количество отверстий, которые можно просверлить сверлом с твердосплавным наконечником, зависит от множества факторов. Во-первых, важна глубина ямы. Например, отверстие глубиной 3 дюйма будет производить 1/3 отверстия глубиной 1 дюйм.

Красный кирпич более абразивен, чем бетон, и изнашивается быстрее. Техника оператора также играет роль в жизни долота. На вопрос, сколько отверстий можно просверлить долотом, нельзя ответить однозначно.

Если вы сомневаетесь, подготовьте дополнительные сверла перед сверлением отверстий для шурупов по бетону.

Глубина отверстия

Ответвители должны быть вставлены на 1/4–1/2 дюйма глубже, чем шуруп по бетону. Буровая пыль оседает на дне скважины. Это гарантирует, что он не будет мешать установке.

Глубина анкеровки

Бетонные шурупы Tapcon требуют 1-дюймовой анкеровки основного материала. Максимальное заглубление 3 1/4″

Длина шурупа Tapcon

Минимальная длина шурупа по бетону для любого применения рассчитывается путем добавления 1 дюйма к закрепляемому материалу. (См. Руководство по сверлению гаек с выступами)

Максимальная длина шурупа получается путем прибавления толщины материала к максимальному заглублению 1-3/4 дюйма. Tapcon следует использовать на длину, равную или превышающую номера формул.

Втулка

Tapcons должны быть вставлены на 1/4-1/2 дюйма глубже, чем шуруп по бетону. Буровая пыль оседает на дне скважины. Это гарантирует, что он не будет мешать установке.

Бетонные шурупы Tapcon требуют заделки основного материала толщиной 1 дюйм. максимальное заглубление 3 1/4″

Головки Tapcon

Tapcon поставляются с двумя разными головками. Приложение будет диктовать стиль головы. Винт с потайной головкой и крестообразным шлицем с плоской головкой следует использовать, когда крепеж должен быть утоплен в материал.

Винт с шестигранной головкой для бетона можно использовать, когда требуется широкая опорная поверхность без необходимости зенкерования.

Какого размера мой винт Tapcon?

При установке шурупа по бетону Tapcon использование правильного сверла имеет решающее значение для определения типа, размера и длины используемого крепежа.

Для начала вы должны сначала понять процесс установки винтов Tapcon:

1. Просверлите отверстие (1/4 размера сверла Tapcon) на 1/4″ глубже, чем заделка анкера с помощью перфоратора.
2. С помощью груши или сжатого воздуха очистите отверстие от пыли.
3. Для полной посадки анкеров Tapcon используйте перфоратор с гаечным ключом или сверло Phillips. С этим типом машины анкеры устанавливаются быстро.

Для установки традиционного шурупа по бетону Blue Tapcon можно использовать стандартное сверло SDS-Plus или одно из специальных сверл Tapcon.

Долота с твердосплавными наконечниками, такие как сверла Tapcon, изготавливаются с более высокими допусками, чем стандарты ANSI, что обеспечивает точную посадку и долговечные анкеры.

Чтобы добиться максимальной удерживающей способности анкеров, вам нужны длинные и точные отверстия.

Однако даже со сверлом Tapcon 3/16 вы все равно можете получить большую удерживающую силу, равную большему размеру винта. Вы обнаружите на работе повышенный драйв и меньше поломок.

Нужен перфоратор для винтов Tapcon?

Размер бита определяется установленным Tapcon. Поэтому необходимо определить два размера: диаметр и длину долота.

Диаметр шурупа Tapcon несколько меньше заявленного диаметра.

Все насадки Tapcon должны соответствовать спецификациям ANSI B212.15-1994, иметь твердосплавный наконечник и использоваться в перфораторах, настроенных на удар и вращение.
Диаметр Tapcon определяет диаметр долота.

• Для врезки Tapcon 3/16” используйте биту 5/32”, Tapcon 1/4”, Tapcon 3/8”, Tapcon 1/2” и Tapcon 3/4” используйте биту 3/16”. биты диаметром,
• Для метчика Tapcon 3/8” используйте твердосплавный наконечник 5/16” и биты с твердосплавными наконечниками 3/4”.

Шуруп по бетону Tapcon требует определенного размера и формы отверстия для достижения минимальной удерживающей способности.

Длина выбранной насадки важна для точной подгонки. Это связано с тем, что глубина отверстия в основном материале зависит от длины и области применения Tapcon. (См. Таблицу размеров бит Star)

Диаметр каждого шурупа Tapcon для бетона требует минимальной глубины заделки. Минимальная глубина анкеровки для каждого диаметра Tapcon:

Минимальная глубина анкеровки

Диаметр Tapcon	Минимальная глубина анкеровки
3/16”	1”
1/4”	1”
3/8”	1-1/2”
1/2 дюйма	2 дюйма
5/8”	2-3/4”
3/4”	3-1/4”

Отверстие также должно быть просверлено глубже, чем шуруп Tapcon проникает в основной материал.
