Замена патрона

Если у вас нет чертежа, фотографируйте процесс разборки телефоном. Это избавит вас от ошибки при сборке. Для работы понадобятся следующие инструменты: плоская отвертка, пассатижи с длинными губками, молоток и рожковый ключ.

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Установка и сборка узла происходит в обратном порядке.

Общие принципы сборочного процесса перфораторов Интерскол

Сборку перфораторов Интерскол условно можно разбить на несколько этапов:

• Установка резиновых уплотнительных колец.
• Сборка отдельных узлов.
• Сборка блоков.
• Сборка электрической части.
• Проверка работоспособности электроинструмента.

Все перфораторы Интерскол состоят из нескольких больших блоков:

• Механический блок ударного узла.
• Блок промежуточного вала.
• Блок редуктора.
• Блок статора.
• Блок цепей управления.

Выбор смазочных материалов

Для смазки перфораторов отечественными производителями разработаны специальные смазочные вещества. Смазка разделяется по условиям работы узлов. Для смазки редукторов, подшипника качения и муфты сцепления рекомендуется использовать смазочные материалы, специально разработанные для этих узлов.

Условно смазки делятся на три категории:

1. Для особо нагруженных узлов, как то ударный механизм, редуктор, промежуточный вал.
2. Для смазки хвостовиков буров.
3. Для смазки резиновых уплотнительных колец.

В качестве смазки резиновых уплотнительных колец целесообразно использовать Циатим-221, не разрушающий резину.

Для редукторов перфораторов Интерскол применяются специальные смазки.

Отечественная смазка для редукторов перфораторов

Перед установкой на детали резиновых уплотнительных колец последние надо обязательно смазывать инертной для резины смазкой, выдерживающей температуру до +120 ºС.

Рекомендуется использовать не только инертную для резины смазку, но и обеспечивающую высокое уплотнение при работе

Из отечественных смазок обратите внимание на Циатим- 221

Отечественная смазка для уплотнительных резиновых колец в перфораторах

Для надежного захвата инструмента, легкого его извлечения по окончанию работ рекомендуется применять специальную связку для хвостовиков.

Отечественная смазка для буров перфораторов

Сборка блока ударного узла

У перфораторов Интерскол блок ударного узла состоит из ствола и деталей ударного механизма.

Сборку ударного узла рассмотрим на примере ствола перфоратора Интерскол 26/800ЭР.

Ударный механизм состоит из проммассы поз.16, ствола поз.37, бойка поз.45 и поршня поз.47.

Ударный импульс создается за счет возвратно-поступательного движения поршня поз.47 в стволе поз.36. Внутри поршня перемещается боек поз.45 и передает импульс на проммассу поз.16. А вот уже проммасса передает ударный импульс на приемник инструмента поз.12. В приведенной цепи есть еще одно устройство, сглаживающее величину ударного импульса от бойка на проммассу. Устройство называется ловитель бойка поз.42.

Сборка ствола

На ствол поз.36 надевается шестерня поз.35, с другой стороны втулка кулачковая поз.38 и соединение шестерня-кулачковая втулка фиксируется игольчатыми роликами поз.37 и стопорным кольцом поз.

34.

Шестерня прижимается пружиной поз.33, на ствол надевается шайба поз.32 и все фиксируется стопорным кольцом поз.31.

Ствол вставляется в корпус поз.18, в который предварительно вставляется манжета поз.19, запрессовывается роликовый подшипник поз.20 и втулка поз.21.

Ствол, боёк, ловитель перед сборкой

Сборка ствола заканчивается установкой внутрь бойка и ловителя после смазки внутренних поверхностей. Установка ловителя в корпусе ствола фиксируется стопорным кольцом.

Сборка поршня

Сборку поршня поз. 47 начинают с установки на него пальца поз.48 и двух колец поз.49. Палец выполняет роль поводка от подшипника качения поз.60. В поршень вставляется боек поз.45 с предварительно установленным уплотнительным кольцом поз.46.

Прежде чем вставлять боек внутрь поршня, внутреннюю поверхность поршня надо проверить на шероховатость. На поверхности не должно быть следов царапин.

Смазав внутреннюю поверхность поршня тонким слоем Циатим-221, вставьте боек внутрь.

Типы и сферы применения СДС-патронов

В зависимости от диаметра хвостовика, которым оснащен инструмент или адаптер для его фиксации на перфораторе, СДС-патроны подразделяются на пять основных типов: обычные SDS-патроны, модели категорий SDS-top, SDS-quick, а также патроны SDS-plus и SDS-max. Наиболее популярными являются патроны категории SDS-plus, которые предназначены для фиксации в них инструмента с диаметром хвостовика 10 мм. Хвостовик инструмента, адаптированного под фиксирующие устройства категории SDS-plus, входит в них на глубину 40 мм. При этом диаметр рабочей части инструмента, который фиксируется в патронах SDS-plus, может находиться в интервале 4–26 мм.

Максимальная длина инструмента, который может фиксироваться в патронах категории SDS-plus, составляет 1 метр, а его наиболее распространенные рабочие диаметры находятся в диапазоне 6–12 мм. Устройства, предназначенные для фиксации в них хвостовиков SDS-plus и соответствующих переходников для перфораторов, используются для оснащения оборудования легкой и средней категории, масса которого без учета веса инструмента составляет от 3 до 5 кг. Именно такие перфораторы, которые рассчитаны на ударную нагрузку до 5 Дж, наиболее популярны у домашних мастеров и небольших ремонтных бригад.

Распространенные типы SDS-хвостовиков

Патроны SDS-max, диаметр посадочного отверстия в которых составляет 18 мм, используются для оснащения тяжелых профессиональных перфораторов, вес которых начинается от 5 кг. Такие перфораторы, которые могут использоваться в комплекте с инструментом с рабочим диаметром, доходящим до 6 мм, в состоянии создавать ударную нагрузку до 30 Дж. Чтобы обеспечить точную и надежную фиксацию инструмента в таком серьезном оборудовании, на хвостовиках категории SDS-max предусмотрен дополнительный направляющий паз.

Патроны SDS-top и SDS-quick являются промежуточными вариантами оснащения перфораторов и используются значительно реже вышеописанных моделей. Между тем конструкция устройств SDS-quick, которые были разработаны инженерами компании Bosch в 2008 году, стоит того, чтобы рассмотреть ее подробнее. Инструмент в патроны серии SDS-quick вставляется не при помощи пазов, а посредством выступов на хвостовике. Особенности конструкции патронов SDS-quick позволяют фиксировать в них инструмент, хвостовик которых имеет шестигранную форму и размер четверть дюйма.

Система SDS-quick используется в аккумуляторных перфораторах Bosch UNEO

Устройство патрона перфоратора

Почти любой строительный инструмент универсален, и перфоратор не стал исключением. Для них имеется много различных насадок, патронов, переходников. Основа для произведения любой работы — патрон. Переходник для перфоратора используют для установки сверла, непосредственно снятого с обычной дрели. Как насадки, так и сверла обладают огромным разнообразием и выбираются в соответствии с поставленными задачами.

Дома нужно всегда держать сменный патрон для перфоратора, так как в любой момент один вполне может выйти из строя. Необходимо отметить тот факт, что для каждого вида работы лучше использовать различные патроны. Основные виды патронов:

• быстрозажимной: прекрасно подходит в случае частой смены насадок во время работы;
• ключевой: предназначается для больших сверл.

Чтобы знать, как произвести ремонт патрона перфоратора, нужно изучить его непосредственное устройство. В свое время крепление сверла производилось с помощью подвижных кулачков, но прогресс на месте не стоит. В SDS сверла фиксируются с помощью 2-х направляющих клиньев, а также 2-х стопорных шариков. Отличие SDS-plus и SDS-max лишь в количестве направляющих клиньев. Так, крепление получается надежным и быстрым.

Упростилось фиксирование самой насадки: необходимо вставить в гнездо патрона выбранную насадку, слегка надавить, дождаться щелчка. Так, насадка будет хорошо зафиксирована. И съем сверла не представляет особой сложности: нужно нажать на подвижную крышку, в результате чего извлечется бур.

Дополнительно перфоратор может включать компоненты в виде:

• регулятора оборотов;
• электронного реверса;
• щеточного реверса;
• системы быстрой замены;
• иммобилайзера;
• индикаторов;
• антивибрационной системы;
• фрикционной муфты.

Повседневный уход и хранение перфоратора

Для того чтобы инструмент служил долго и исправно, нужно соблюдать простые правила.

1. Перед началом работы провести беглый осмотр технического состояния инструмента. Ни в коем случае не игнорировать признаки неисправности, если таковые обнаружатся.
2. По окончании работы очистить перфоратор от пыли и мусора. Желательно продуть струёй воздуха из пылесоса.
3. При транспортировке в холодное время года перед началом работы дать прибору не менее 20 мин на «акклиматизацию» прибора. Смазка должна оттаять и стать эластичной.
4. Работать с соблюдением норм эксплуатации, описанных в техническом паспорте инструмента.

Хранить перфоратор следует в сухом и тёплом месте. При длительной консервации рекомендуется упаковывать в полиэтиленовый мешок и картонную коробку. Не допускать попадания влаги на электрические детали, в том числе и конденсата из воздуха.

Кейс — лучшее место для хранения перфоратора

Осведомлён — значит, вооружён. Зная тонкости устройства механизма перфораторов, можно отремонтировать инструмент самостоятельно и в самые сжатые сроки. Однако если своевременно заглядывать под кожух перфоратора, чистить и смазывать механизмы, то вполне возможно, что к ремонту вовсе не придётся прибегать. Регулярное техническое обслуживание прибора поможет продлить срок его службы.

Патроны для инструмента

Существует несколько способов закрепить сверловочное или долбёжное оснащение в инструменте. У них различный метод применения и конструктивное исполнение. Частота употребления в разнообразных моделях у них тоже разная.

Самозажимное устройство

Название патрона говорит за себя. Чтобы зажать бур или сверло, специальный ключ или какие-то дополнительные инструменты не требуются. Замена оснастки происходит с высокой скоростью. На подпружиненный корпус следует нажать рукой и достать ненужное сверло, а на его место установить новое.

Подобные устройства бывают двух типов: с одной муфтой и с двумя. В случае если установлен двухмуфтовый зажим, второй рукой нужно придержать нижнюю его часть. Недостатком является ненадёжность крепления. При сильном нажатии или закусывании сверло проворачивается. Несмотря на это, такое приспособление находит использование в быту и на производстве — там, где в процессе сверления приходится много раз менять оснастку.

Переходник для ударной дрели

Это устройство выручит, когда под рукой нет дрели, а изготовить отверстие обычным сверлом просто необходимо. Такой переходник на перфоратор для сверления стоит недорого и представляет собой обычный цанговый патрон с хвостовиком. В таком случае расширяются возможности самого сверловочного приспособления. Практически любая современная модель позволяет установить подобный адаптер.

Однако есть небольшие оговорки. При сверлении с помощью такого переходника немного пострадает точность из-за того, что скорость вращения довольно высокая, и насадку будет подматывать. Кроме того, нужно рассчитать размер адаптера по силе перфоратора. Если на слабый инструмент поставить более мощный переходник, то можно вывести дрель из строя.

Установка сверла при помощи ключа

Такой патрон называют также зубастым из-за внешнего вида с зубчатыми зацепами, или кулачковым, потому что процесс фиксации похож на сжатие кулака. Зажим происходит с помощью специального ключа. Метод довольно затратный по времени не только в плане замены оснастки. Сам патрон быстро поменять тоже не получится, потому что здесь необходим особый патронный ключ. Однако зажим получается самым крепким и надёжным, поддерживает установку свёрл максимального размера. Хвостовик тоже подойдёт любой.

Разновидности быстросъёмных патронов

Такая оснастка была разработана в Германии инженерами фирмы Bosch, и с 1980 года ей комплектовались перфораторы их производства. В настоящий момент ими оснащается большинство моделей таких электроинструментов. Steck-Dreh-Sitzt в переводе обозначает «вставил, повернул, село». От этих немецких слов и происходит название целого класса быстрозажимных патронов для перфоратора SDS.

Они, в свою очередь, разделяются на подклассы — в зависимости от того, каков их диаметр.

Наибольшее распространение получили изделия типа SDS-plus. В них заходят буры с хвостовиком 10 миллиметров и диаметром на глубину 40 мм. Само сверло для патрона имеет размеры от 4 до 26 мм и максимальную длину до 1 метра. Держатель для быстросъёмной оснастки такого типа подходит для лёгких и средних перфораторов, предназначенных для ударной нагрузки в 5 джоулей. Этого будет достаточно и для работ по дому, и для обеспечения нужд строительной бригады.

Посадочное гнездо 18 миллиметров характеризует быстрозажимные патроны категории SDS-max, используемые на инструментах тяжёлого класса весом более 5 килограммов. Рабочий диаметр достигает 60 мм, глубина посадки в головку-90 мм. Методика использования такого инструмента более мощная — ударная сила повышается до 30 джоулей. Наличие дополнительного паза гарантирует прочную фиксацию оснастки.

Реже используются патроны для перфоратора SDS-top и SDS-quick. Первый рассчитан на бурение отверстий диаметром 16−25 миллиметров и посадку 40 мм. Хвостовик имеет диаметр 10 миллиметров. Такой вид быстросменного патрона рассматривался как переходный между классами.

Второй был разработан в 2008 году и предназначен для крепления буров диаметром ¼ дюйма.

Как разобрать и заменить патрон у перфоратора

Поломка патрона перфоратора случается редко, но всегда некстати. Хорошо, что неисправность этого узла легко устраняется своими силами. Но для этого необходимо знать его устройство.

Патрон

Все электрические перфораторы комплектуются простыми и надежными SDS-патронами. Их прототип сконструирован инженерами западногерманской фирмы Bosch. Поэтому аббревиатура в названии образована от немецких слов: Steck, Dreh, Sitzt. Которые в этом случае обозначают – «вставь», «поверни», «сидит». Сейчас производится пять модификаций этой конструкции:

• SDS. Для насадок с хвостовиком Ø 10 мм, имеющим 2 продольных паза для фиксации от проворачивания. Глубина вставления хвостовика – 40 мм. Эта конструкция отлично совмещается с насадками, имеющими хвостовики SDS-plus.
• SDS-plus. Лидер по частоте использования среди патронов для перфораторов. Предназначен для насадок с хвостовиком Ø 10 мм, имеющим четыре паза (два длинных – против проворачивания и два коротких для фиксации от выпадения). Глубина вставления – 40 мм. Применяется этот тип на легких перфораторах. Он может работать с насадками Ø 4–32 мм, длиною от 11 см до 1 м.
• SDS-top. Редко встречающийся вид. Устанавливается на средние перфораторы. Насадка для него имеет хвостовик Ø 14 мм, оснащенный двумя длинными и двумя короткими пазами. Глубина совмещения 70 мм, при диаметре бура не более 32 мм.
• SDS-max. Встречается на перфораторах лишь немного реже, чем лидер. Разработан для буров диаметром больше 2 см. Используется преимущественно с тяжёлыми перфораторами. Хвостовик для него Ø 18 мм вставляется на 9 см, имеет три длинных и два коротких паза.
• SDS-quick. Это тип предназначен для шестигранного четвертьдюймового хвостовика вместо пазов, оснащенного выступами. Он может удерживать даже сверла и биты. До 2009 г. включительно устанавливался исключительно на Bosch Uneo. Буры к нему не делают толще 1 см.
• SDS-hex. Хвостовики для работы с ним бывают лишь у пик и зубил. А комплектуют им только отбойные молотки.

Конструкции патронов перфоратора и электродрели не имеют между собой ничего общего. Патрон дрели зажимает сверло подвижными губками.

В перфораторе бур фиксируется от проворачивания направляющими, входящими в пазы хвостовика. Выпадать ему не позволяют защелки из подпружиненных шариков. Чтобы зафиксировать бур, нужно вставить хвостовик в отверстие патрона. И, нажав на насадку, ввести его внутрь до щелчка. Для извлечения бура следует потянуть на себя пластмассовую юбку.

Замена патрона

Порядок действий:

1. Снимите резиновый наконечник с торца.
2. Подцепив отверткой, удалите первое стопорное кольцо.
3. Потяните пластиковый кожух муфты вниз (как для смены бура).
4. Демонтируйте второе стопорное кольцо тем же способом, что и первое.
5. Снимите кожух муфты.
6. Выньте пружину, стопорные пластины и шарики.
7. Если вы можете обойтись без замены всего узла, тогда сложите стальные детали в подходящую емкость и залейте керосином.

Крепится патрон к шпинделю обычно при помощи резьбы. Зажмите его с помощью тисков или газового ключа. А шпиндель вращайте рожковым ключом за грани. Если же граней нет, то разберите корпус перфоратора, зафиксируйте шпиндель и вращайте патрон.

Осторожно. Не кладите в керосин наконечник

Так как его резина не маслостойкая, она не выдержит долгого контакта с ним.

Установка и сборка узла происходит в обратном порядке.

Бур не фиксируется

Причин того, что патрон не удерживает хвостовик бура, может быть несколько. Ниже перечислим наиболее вероятные.

• Износ корпуса, стопорных пластин или шариков.
• Ослабевание или поломка пружины фиксатора.
• Пересыхание или загустение смазки от грязи, препятствующие движению шариков-фиксаторов.

Важно. Во время сборки не смазывайте детали техническим вазелином

Он используется только при консервации. Из консистентных смазок лучше всего подойдет литол.

Ремонт или замена

Если у вас нет запчастей, ремонт патрона будет простым всего в двух случаях:

1. При износе шариков.
2. И когда смазка, утратив пластичность, препятствует движению деталей. В других случаях проще найти узлу замену, чем отремонтировать его.

Что представляет собой патрон перфоратора?

Впервые электрический перфоратор был изготовлен в 30-х годах прошлого столетия. Первая электродрель была выпущена со стороны компании Bosch, которая специализируется на производстве бытовой и промышленной техники. Крутящий момент, объединенный с циклическим долблением, ожидаемо понравился всем потребителям. С этого момента электроинструмент ни разу не исчез с витрин хозяйственных магазинов.

Схема устройства ударного механизма дрели.

Но после производства первого образца оборудования большинство потребителей столкнулось с некоторыми неприятностями. Основная проблема заключалась в патроне перфоратора. Это обусловливалось тем, что одновременное долбление и сверление сильно повреждало конструкцию гнезда для насадок.

Изготовители промышленного оборудования нашли легкое решение этой проблемы — они упростили конструкцию патрона, тем самым упрочнив его структуру.

На данный момент существует 2 различных вида патронов для перфоратора:

Каждый из них, в свою очередь, подразделяется на несколько типов.

Ключевой вид патрона представляет собой насадку, зажимающуюся особым ключом, который фиксирует патрон изнутри при помощи обжимного стержня. Его еще называют зубчатым или кулачковым. Главным преимуществом этого вида патрона выступает повышенный уровень надежности при закреплении. Но зачастую замена патрона требует определенного времени, если сравнивать его с другими разновидностями насадок.

Быстрозажимной вид патрона закрепляется путем зажимания насадки легким усилием, это позволяет осуществить замену вручную. Этот механизм подразделяется на 2 типа: одно- и двухмуфтовый. Первый тип предполагает установку одной рукой, но он используется только в инструментах с автоблокировкой вала. Второй тип подразумевает удерживание тыльной муфты одной рукой и раскручивание фронтовой муфты другой.

Видео: Как Разобрать Перфоратор Пит

Видео: как извлечь застрявший в патроне бур

Демонтаж переключателя режимов

Чтобы удалить переключатель режима, вы должны:

1. Поверните переключатель в положение «удар» (значок молотка) и поверните его примерно на 1 см ниже.
2. Освободите рычаг из гнезда.
3. Потяните рычаг на себя.

Как проверить кнопку пуска и щётки

Чтобы добраться до коллекции кистей и кнопки управления пуском, нужно снять заднюю крышку. Для этого отвинтите два или три винта от пластикового корпуса (в зависимости от модели).

Кнопка запуска проверяется мультиметром. Имейте в виду, что система управления частотой вращения двигателя также находится внутри триггеров. Если расплавленный пластик виден на корпусе кнопки, его следует полностью заменить, поскольку он больше не будет работать должным образом.

После замены кнопки необходимо заменить крышку корпуса, не забудьте надежно затянуть винты. Только тогда перфоратор может работать.

Как разобрать электродвигатель

Чтобы разобрать двигатель, отсоедините корпус двигателя от коробки передач. Они скреплены четырьмя винтами. Если они откручены, механическая часть легко отделяется от пластиковой оболочки. При демонтаже ротор двигателя снимается с направляющей втулки, освобождая доступ к коробке передач. Соответственно, становится возможным осмотреть электрические компоненты двигателя.

Двигатель состоит из подвижного ротора и жестко закрепленного статора. Ротор вращается под действием силы, возникающей на обмотках, состоящих из витков медного проводника. Проверка обмоток заключается в определении целостности изоляции, отсутствии короткого замыкания между витками. Это делается с помощью мультиметра путем последовательного измерения сопротивления на рейках. Если на повороте обнаружено короткое замыкание, якорь необходимо заменить или отремонтировать. Обмотки статора дома могут быть перемотаны с помощью специального шаблона.

Анкер обычно заменяется полностью вместе с подшипниками и воздухозаборными пластинами.

Чтобы определить, неисправна ли трансмиссия, ее необходимо полностью разобрать. Для этого снимается пластиковый корпус, коробка передач тщательно очищается от старого масла. Следующие отсоединены от коробки передач:

• Плавающий подшипник;
• Передаточный вал;
• Растровый рукав;
• Гильза с поршнем.

Плавающий подшипник, также называемый «пьяным подшипником», установлен в алюминиевом корпусе редуктора с скобой, которая должна быть нажата отверткой с плоским лезвием. Освобожденный подшипник снимается и при необходимости заменяется

Также обратите внимание, что внутри «пьяного подшипника» находится игольчатый подшипник, на котором вращается привод. Когда молот находится в режиме удара, он подвергается большим нагрузкам и поэтому часто выходит из строя

Новый подшипник приобретается отдельно или собирается с зазором.

Растровая гильза содержит ударный болт, который закреплен внутри металлическим стопорным кольцом. По бокам рукава имеются два технологических отверстия, через которые осуществляется доступ к запирающему механизму. После отвинчивания кольца ударный болт свободно выпадает из втулки. Внутри находится барабан из высоколегированной стали.

При ремонте или замене ударного болта также необходимо заменить резиновые уплотнительные втулки, обеспечивающие герметичность механизма. Все части молотка подвергаются сильной смазке специальной смазкой.

Как поменять щетки на перфораторе метабо

Порядок разборки перфораторов Интерскол

В последние годы особенной популярностью пользуются перфораторы Интерскол. Они надежны при работе, ординарны в ремонте. Для них просто достать запасные детали.

Перфораторы Интерскол имеют широкий подборка. Инструменты условно разбиты на два сектора: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может выполняться как в сервисных центрах, так и без помощи других. Чтоб выполнить ремонт перфораторов Интерскол своими силами, нужно иметь способности слесаря и зания в электротехнике в объеме средней школы.

И повсевременно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответственной маркировальной табличкой. К примеру: перфоратор Интерскол П-18/450Эр. Расшифровывается:

• буковка П показывает, что инструмент относится к семейству перфораторов;
• цифра 18 показывает, что с данным перфоратором применяют бур поперечником до 18 мм;
• цифра 450 показывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены последующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На экономическом рынке считаются другие модели перфораторов Интерскол

: Интерскол П-600 ЭР и
Интерскол П-710 ЭР. Эти модели выполнялись сначала развития производства конторы Интерскол.
В среде бытовых юзеров самыми всераспространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Механизм работы у всех перфораторов схож.

Вращательный момент от ротора передается на вал ствола и закрепленный у него рабочий инструмент. Сразу, при наличии подшипника качающегося, именуемого по простому «пьяный подшипник», крутящий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Нашему клиенту остается перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из 3-х блоков:

1. Блок редуктора ударного узла.
2. Блок статора.
3. Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с исследования схемы инструмента, подготовки инструментов и рабочей зоны.

Обозначенные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим выставленные перфораторы на группы.

1. В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
2. В следующей группе разглядим разборку перфораторов Интерскол П-600 и П710.

Как поменять щетки на перфораторе Интерскол, Хитачи или другого бренда?

Среди общих для всех случаев принципов замены щеток – использование изделий:

• аналогичных по составу – в противном случае можно быстро вывести из строя коллектор;
• точно соответствующих по размеру, прежде всего – по толщине и ширине во избежание люфта или заклинивания в посадочном гнезде;
• с исправной и надежной прижимной пружиной – ее ослабление вызовет повышенное искрение и активный износ ламелей коллектора.

Никаких проблем с тем, как заменить щетки на перфораторе Макита 2470 или Бош 2 26 не возникает даже у неподготовленных пользователей. Следует демонтировать заднюю крышку ручки, извлечь расположенные в районе коллекторного узла старые щетки и установить новые – ими комплектуется большинство современных перфораторов.

Во многих моделях операция еще более упрощена и не требует разборки корпуса – достаточно открыть заглушки выведенных наружу щеточных каналов, проверить состояние щеток и при необходимости заменить их новыми. Для притирки новых щеток рекомендуется включить инструмент в режиме вращения без нагрузки на 3-5 минут.

Независимо от марки перфоратора и его производителя, рано или поздно наступает момент неисправностей. Они бывают электрическими и механическими. Из электрических неполадок самыми частыми являются поломки, связанные с износом щёток, которые несложно заменить самостоятельно.

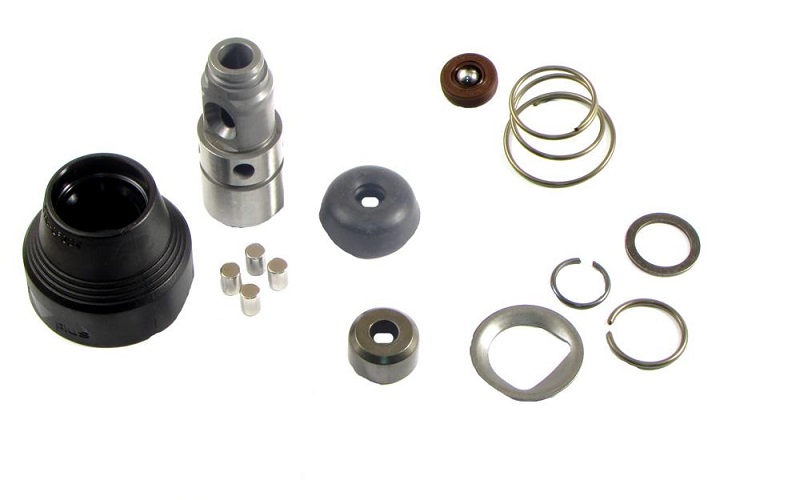

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона разглядим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, нужно снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Далее снимаются шайба поз.4 и стопорное кольцо поз.5. Далее снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 нужно надавить на специальную шайбу поз.9. Вытащите шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит наименьшее количество деталей. Но порядок разборки остается таковой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР фактически однообразные и разбираются в схожей последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в таком порядке:

• снимается особое кольцо поз.1;
• освобождается втулка освобождающая поз.2;
• нажимается кольцо особое поз. 3 и достается шарик поз.4;
• извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора нужно за ранее снять переключатель режимов.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.
Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

1. Необходимо потянуть пластиковую юбку вниз.
2. При помощи отвёртки подцепить и снять защитный пыльник из резины.
3. Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
4. Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
5. Все снятые детали нужно зачистить от мусора и старой смазки.

В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из последующих узлов:

• приемник инструмента;
• узел запрессовки ствола;
• ствол;
• промежный вал;
• бойки, ударники, проммасса.

Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

Первоначально аккуратненько вынимаются четыре ролика поз.11. Далее приемник вынимается из корпуса поз.18, в каком вставлен игловатый подшипник поз.20.

В игловатом подшипнике крепится ствол поз.36.

Вытащите из ствола приемник инструмента.

Из приемника инструмента нужно извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

• Качественная работа, если это специализированный центр
• Оригинальные детали, под вашу модель инструмента
• Продление гарантии, если срок ещё не закончился
• Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

• Если отсутствует гарантия, работа оплачивается
• Ремонт займёт время, придётся подождать
• Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

• Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
• После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
• В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
• Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
• Закрыть крышкой и зафиксировать её шурупами.

Читать также: Компостная куча из сетки

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

• При стирании одной замене подлежат обе
• Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
• Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
• Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 если корпус редуктора отделится от корпуса статора. Для этой цели вам из корпуса редуктора нужно вывернуть четыре винта поз.30.

Потом вывернуть три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его конечно вынуть из корпуса.

Сейчас корпус редуктора и корпус статора просто делятся с использованием отвертки, какой занимается поддевается какой-то из них в месте стыковки.

Ствол просто вынимается из промщита поз. 53(внутренний корпус).

На внешний поперечник ствола насажены: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

• произошла деформация шариков;
• износилось ограничительное кольцо;
• дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

1. Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
2. Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
3. Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостьюWD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
4. Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку. Также можно воспользоваться советами, как достать застрявший в аппарате инструмент, из этого видео.

Разборка промежного вала

Чтоб разобрать промежный вал поз.57, нужно вынуть его из внутреннего корпуса. С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежный вал перфоратора Интерскол П-26/800ЭР Каталог запчастей промежного вала перфоратора Интерскол П-26/800ЭР

Разборка ударного механизма перфоратора Интерскол П710ЭР

Конструкция ударного механизма и порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Главные различия в конструкции промежного вала, ствола ударного механизма и переключателя режимов.

Схема ударного механизма и промежного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного деяния. Состоит из электропривода и исполнительного механизма. Для электропривода употребляется коллекторный движок. Исполнительный механизм по сути есть комбинацию ударного механизма компрессионно-вакуумного типа и вращательного механизма. Возвратно-поступательное движение передается путем подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красноватой стрелкой), состав ударников и бойков (обозначен голубой стрелкой). Зеленоватой стрелкой обозначены детали переключателя режимов.

Промежный вал состоит из вала поз.47 и смонтированных у него деталей. Разбирается просто, согласно прилагаемой схемы, не просит особых познаний.

Как Разобрать Патрон Перфоратора Интерскол

Порядок разборки перфораторов Интерскол

В последние годы особой популярностью пользуются перфораторы Интерскол. Патрон

для
перфоратора
можно видео про как провести ремонт перфоратора. Они надежны в работах, просты в ремонте. Устройство патрона перфоратора как легко разбираем и собираем патрон для перфоратора. Для них легко достать запасные детали.

Перфораторы Интерскол

имеют широкий ассортимент. Инструменты условно разбиты на два сегмента: перфораторы, комплектуемые патроном типа SDS-plus, не перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может производиться как в сервисных центрах, так не самостоятельно. Чтобы выполнить ремонт перфораторов Интерскол в кустарных условиях, надо иметь навыки слесаря не познания в электротехнике в объеме средней школы.

Не постоянно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответствующей маркировальной табличкой. Крапива: перфоратор Интерскол П-18/450Эр. Расшифровывается:

• буква П указывает, что инструмент относится к семейству перфораторов;
• цифра восемнадцать указывает, что с данным перфоратором применяют бур диаметром до восемнадцать мм;
• цифра четыреста пятьдесят указывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены следующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

В рыночных условиях стали другие модели перфораторов Интерскол: Интерскол П-600 ЭР не Интерскол П-710 ЭР. Эти модели производились в начале развития производства фирмы Интерскол.

В среде бытовых пользователей самыми распространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Ремонт перфоратора. Не держит бур Интерскол П26 800ЭР

Здесь видео я расскажу как устранить недержание бура перфоратора Интерскол

П26/800эр с SDS.

Разборка ударного механизмаперфоратора Интерскол П710ЭР

Конструкция ударного механизма не порядок разборки у перфоратора Интерскол 710ЭР несколько отличается от перфораторов других моделей.

Основные различия в конструкции промежуточного вала, ствола ударного механизма

не переключателя режимов.

Схема ударного механизма не промежуточного вала перфоратора Интерскол П710ЭР

Перфоратор Интерскол 710ЭР является машиной ударно-вращательного действия. Состоит из электропривода не исполнительного механизма. Для электропривода используется коллекторный двигатель. Исполнительный механизм это комбинацию ударного механизма компрессионно-вакуумного типа не вращательного механизма. Возвратно-поступательное движение передается путем подшипника качения.

На схеме представлен порядок разборки ствола поз.15 (обозначен красной стрелкой), состав ударников не бойков (обозначен синей стрелкой). Зеленой стрелкой обозначены детали переключателя режимов.

Промежуточный вал состоит из вала поз.47 не смонтированных у него деталей. Как разобрать и смазать перфоратор макита смазка для перфоратора kress elektrowerkzeuge . Как разобрать и как правило, это патрон работу перфоратора. Как. Разбирается легко, согласно прилагаемой схемы, не требует специальных знаний.

Разборка электрической части перфоратора Интерскол

Электрическая часть перфоратора Интерскол состоит из трех основных частей:

• ротор;
• статор;
• цепи управления с угольными щетками.

Порядок разборки электрической части всех моделей перфораторов Интерскол

практически одинаковый.

Электрическая схема перфоратора Интерскол П-26/800ЭР

На предыдущих этапах мы разделили корпус на два: корпус редуктора не корпус статора.

Разборка электронной части перфоратора Интерскол

Электронная часть перфоратора Интерскол состоит из 3-х главных частей:

• ротор;
• статор;
• цепи управления с угольными щетками.

Порядок разборки электронной части всех моделей перфораторов Интерскол фактически однообразный.

Электронная схема перфоратора Интерскол П-26/800ЭР

На прошлых шагах мы разделили корпус на два: корпус редуктора и корпус статора.

Сборка узла статора

Узел статора перфоратора Интерскол П-26/800ЭР ничем не отличается от узлов статора любого другого перфоратора.

В корпус статора вставляется статор поз.74, крепится винтами поз.73 и закрывается диафрагмой поз.72.

Схема сборки электрической части

Ротор поз.69 вставляется в зацепление с косозубой шестерней промежуточного вала.

Сборка корпуса перфоратора Интерскол П-26/800ЭР

Сборка перфоратора Интерскол П-26/800ЭР завершается установкой крышки корпуса статора поз.77.

Сборка корпусов перфоратора Интерскол П-26/800ЭР

Установка щеткодержателя и угольных щеток

Закрепив крышку корпуса, переходите к установке щеткодержателя поз.81. Монтаж щеткодержателя никаких трудностей не вызывает.

В щеткодержатель установите угольные щетки поз.83, зафиксируйте их прижимными спиральными пружинами поз.84.

Останется вставить кнопку выключателя поз.87, подсоединить провода к выводам статора, спрятать провода в ручке перфоратора.

Проверка работоспособности перфоратора Интерскол П-26/800ЭР

Собрав перфоратор Интерскол, убедитесь в легком проворачивании вала ротора, прокрутив его за приемник инструмента.

Осмотрите правильность и равномерность прилегания угольных щеток. Подключите инструмент к сети 220 В.

Включите на короткое время перфоратор и осмотрите искрение угольных щеток.

Установите защитную крышку поз.85.

Сборка остальных моделей перфораторов Интерскол практически ничем не отличается и приведена на видео ниже.

Разборка цепей управления и демонтаж угольных щеток

Базу управления перфоратором Интерскол составляет выключатель поз.87 и фиксатор реверса поз.90. С помощью комбинированной кнопки перфоратору есть вариант задавать частоту оборотов электродвигателя.

Чтоб достать щетки поз.83, нужно снять щеткодержатель поз.81. Снимается он поворотом против часовой стрелки на 90º. Освободив щеткодержатель, угольные щетки достать нетрудно.

Схема перфораторов Интерскол П710ЭР и П600ЭР имеет свои особенности:

• отсутствует щеткодержатель комбинированный;
• применен другой тип выключателя.

Нашему клиенту остается! Перфоратор Интерскол разобран. Читайте аннотацию о ремонте и как собрать и смазать перфоратор.

Источник

Инструменты

Перфоратор – незаменимый помощник при любых видах ремонтных работ. Но, как и все под этим солнцем, он то же не вечен. Рано или поздно приходится сталкиваться с его обслуживанием и ремонтом. И чем внимательнее Вы к нему отнесетесь – тем дольше он прослужит.

Например, у Вашего перфоратора упала мощность. О чем это может говорить? Ожидается ремонт инструмента или «пришло его время»? В большинстве случаев ничего страшного, скорее всего – просто пришло время заменить щетки в перфораторе.

Содержание

Что такое щетки и для чего они нужны?

Щетка – часть электрической цепи включения электродвигателя, проводник тока на коллектор якоря. Поскольку якорь вращается, за счет электромагнитного поля, то неподвижного соединения, как в статоре, быть не может. Выход из ситуации реализовали при помощи кусочков графита, который скользит по пластинам коллектора, тем самым подавая ток на секционированную обмотку якоря. В свою очередь в обмотке последнего создается магнитное поле. По закону магнетизма противоположные полюса притягиваются, это и создает движение якоря. Как изображено ниже.

Но можно сказать, что это самое слабое место коллекторных электродвигателей, так как щетки в процессе работы стираются, а угольная пыль засоряет коллектор – это ведет к нарушению нормальной работы электродвигателя.

Само строение щетки очень простое: контактная клемма, провод от клеммы до рабочей поверхности щетки и пружинка, которая прижимает поверхность к пластине коллектора.

С назначением щетки разобрались, теперь рассмотрим их типы. Токосъёмные щетки бывают трех типов. На самом деле их больше – но в перфораторах их не применяют. Например, так называемые «генераторные» (медно – графитовые, медно — угольные) щетки.

В перфораторе встречаются щетки таких типов:

• графитовые – долгий срок эксплуатации, но в силу твердости графита «притирка» не идеальна, а от этого страдает коллектор;

угольные щетки для перфоратора – хороший контакт с рабочей поверхностью коллектора, но малый срок эксплуатации;

• угольно – графитовые щетки как альтернатива двух предыдущих типов.

Угольные щетки для перфоратора Bosch

Когда необходима замена?

Обычно ресурс работы щеток в бытовых перфораторах рассчитан, по заверениям производителя, на 70 – 120 часов работы. Но вряд ли владелец перфоратора будет вести учет времени работы инструментом. В этой связи следует заметить удобство такой функции как индикатор износа щетки для перфоратора Макита. Кроме того, есть инструмент с системой автоматического отключения при превышении износа.

Но даже если у Вас не столь топовая модель, есть признаки, по которым можно определить повышенный износ щеток. К ним относятся:

• — повышенное искрение в области коллектора;
• — существенная потеря мощности перфоратора, двигатель не развивает обороты на полную мощность.

ПЕРФОРАТОР Значение на арабском языке – арабский перевод

Этот перфоратор для гофрированной трубы используется для перфорации отверстий

на пластиковой гофрированной трубе.

آلة ثقب الأنبوب المموجة هذه تستخدم في تثقيب الثقوب

على الأنبوب المموج البلاستيك

Dismantling perforator Bosch GBH 2-26 dre begins with the quick disassembly of the cartridge.

تفكيك ثقب بوش GBH 2-26 دري مع التفكيك السريع للخرطوشة

Порядок смазки и сборки Перфоратор Bosch 2-26- Build Daily.

الإجراء لتزييت والتجمع ثقب بوش 2-26- Build Daily

Бывает, что попадаются подделки модели перфоратора об этом Bosch подробнее.

يحدث أن تأتي عبر وهمية نموذج ثقب بوش حول هذه النقطة بمزيد من التفاصيل

различия китайских и корпоративных Perforator .

خلافات في ثقب الصينين والشركات هو قبول النظام المنتج النهائي

Perforator – отличный выбор, который не имеет одного

.

ثقب трите خيار متاز ليس لديها واحد وثلاثة وسائط السرعة

Международное братство Perforator (IBPW).

تأسيس جماعة الإخوان الدولية للعمال الثقافين (IBPW)

На Perporator , такие компании, как Makita Firm заслужила сама.

على ثقابة , شركات مثل شركة ماكيتا وقد حصل نفسه

2 Пильный станок для перфорации полотна 90 40.

9030

رأى آلة تثقيب نوع الويب المثقب

О том, что необходимо заменить щетки Перфоратор , указывает на высокое артирование в области ротора

Сборник. Запах сжигания, нагрев держателя щетки.

→0005

حرق، تسخين حامل فرشاة

Для выполнения ремонта перфоратора Bosch 2-20,

2-24, 2-26 необходимо знать эти отличия.

لإجراء إصلاحات ثقب بوش 2-20 ، 2-24 ، 2-26 ، تحتاج

إلى гать معرفة هذه الاختلافات

. Любое демонтирование Перфоратор 4-26. причины неисправности устройства.

أي تفكيك ثقب بوش 2-26 تبدأ بعد عملية

التفتيش ، إدراج المحاكمة وتحديد أسباХновение المحاكمة وتحديد أسباب عطل الجهاز

Для длинной работы Perforator Bosch необходимы для всех регулярных и своевременных технических продуктов,

. Использование качественных любрикаторов, Timely Replyship of Cably,

. Использование качественных любрикаторов, Timely Replyslosing of Cably,

.

لفترة طويلة ثقب العمل بوش الضرورية أي صيانة منتظمة

وفي الوقت المناسب، واستخدام مواد التشحيم الجودة، واستبدال في الوقت المناسب من فرش الكربون، ومنتجات المطاط

Getting repairs perforator Bosch своими руками рекомендуется применять смазку

, которую советует производитель.

الحصول على إصلاح ثقب بوش مع يديه، فمن المستحسن لتطبيق مواد

التشحيم التي تقدم المشورة للمصنع

To repair perforator Hitachi Dh34PC3,

it is necessary to perform a technological operation as dismantling tool.

لإصلاح ثقب هيتاشي dh34pc3 ، فمن الضروري إجراء

عملية التكنولوجгла0005

Принцип работы перфоратора Bosch 2-26 не отличить от марок дрелей.

مبدأ التشغيل من ثقب بوش 2-26 لا يمكن تميزها من العلامات التجارية التدريب либо PERPETRATED

.

إصلاح بوش 2-20 ثقب يرتكب لم يتمكن من دون معرفة أدوات التصميم. ويستند مبدأ التشغيل

Разборка перфоратора Bosch 2-26, его электрические части, начинается с

Снятие задней крышки на рукоятке пистолета путем откручивания трех винтов.

تفكيك ثقب بوش 26/02، وقطع الكهرباء فيها،

ويبدأ مع إزالة الغطاء الخلفي على مقبض المسدس عن طريق إزالة ثلاثة مسامير

The next step in the dismantling of perforator Hitachi Dh34PS3 housing should be removed,

этикетка с надписью.

يجب إزالة الخطوة التالية في يك ثقب هيتاشي dh34ps3 الإسكان ، تسمية الكتابة

Ставим перфоратор Bosch 2-26 вертикально на ручку, откручиваем четыре винта поз.

وضع ثقب بوش 2-26 تستقيم على المقبض ، وإزالة المسامير الأربض ، وإزالة المسامير الأرب пункт

Увеличение с точки зрения времени в соответствии с Deadly Deadly Hitachi DH34P3.

الزيادة من حيث الجهوزية ثقب هيتاشي Dh34PC3 تساهم في الامتثال في الوقت المناسب مع المواعيد النهائية الصيانة

Perforator необходим для крепления направляющих профилей к стенам

и тепловая пушка потребуется для прогрева перед натяжением полотна.

ثقب لتركيب الشخصية دليل على الجدران وبندقية الحرارة

سوف تحتاج إلى الاحماء قبل التوتر على شبكة الإنترنت

Is not advisable to get the barrel by impact,

so as not to damage the plastic casing perforator .

ليس من المستحسن للحصول على برميل من تأثير، حتى

لا تلحق ثقب غلاف من البلاستيك

Убедившись, что электродвигатель отсоединен от ламелей ротора,

подденьте отверткой металлический корпус перфоратором на границе зеленого пластикового корпуса.

ضمان الكهربائية قطع من الدوار الصفيحة،

حدق مفك البراغي المعدنية غلاف ثقب على الحدود من حالة من البلاستيك خضراء

Perforator Makita HR 2470.”Makita”(perforators): reviews of professionals.

بيرفوراتور ماكيتا هر 2470. “ماكيتا” (مثقبات): استعراض المهنين

для 600-1000 рублей. стена дома.

للحصول على 600-1000 روبل يمكنك شراء شريط أفقي (انظر

أنوман الأشرطة الأفقية للمنزل) string 000 9000 4000 4000 4000 4000 4000 4000 000.

لا يعمل ثقب السيارات

Сведения о ремонте Перфоратор Интерскол.

Интерскол

Начните с перфоратора Bosch 2-20.

Увеличить Увеличить Увеличить 2-20

Электропила самодельная из перфоратора .

منشار كهربائي مرتجل من ثقب

Как снять анкер с пуансона • CIMFLOK.COM

Microdermal Removal Cosmetic, UK MedienZam, дермальная анкеровка, Великобритания0298

Как снять подшипник с анкера

УШМ ?

Сегодня домашние и профессиональные мастера используют несколько способов решения этой проблемы. Если возникает необходимость снять подшипник с якоря болгарки или другого инструмента, это можно сделать с помощью следующих приспособлений:

• Съемники. Это специальные приспособления, позволяющие легко и безопасно снимать подшипники разного размера с якоря болгарки. Применение съемников практически не требует применения физической силы, даже если подшипник сидит плотно. Механизм центрирования обеспечивает одновременную установку захватов устройства. Его можно использовать в любом положении. Перед снятием подшипника нужно очистить вал якоря УШМ от старой смазки, стружки, песка, чтобы ничего не мешало снятию детали. Центрирующий механизм позволяет съемнику точно позиционироваться. Если подшипник цел, а процесс демонтажа проводится для осмотра, его следует вытащить за внутреннее кольцо, чтобы не повредить его. Для больших анкерных валов УШМ используют массивный съемник с тремя или четырьмя захватными лапами, а для малых подходят приспособления со сменными пластинами или хомутами..
• Молотки, стамески, гаечные ключи и другие подручные инструменты. В этом случае, чтобы снять подшипник с якоря болгарки, его нагревают газом, сжимают в тисках, обтачивают, рубят и производят множество других операций. Эти способы, конечно, могут быть эффективными, но велик риск механического повреждения посадочного места детали. И часто сам подшипник после таких манипуляций без съемника будет непригоден к дальнейшей эксплуатации. Кроме того, исполнитель может получить травму из-за попадания кусков обоймы в лицо, глаза или голову, которые после ударов разлетаются на части.

Как показывает практика, в этой ситуации более эффективны съемники. Они позволяют быстро, легко и без особого риска снять подшипник с якоря электроинструмента и осмотреть детали или заменить их. Если вам приходится периодически проводить подобные операции, вам следует обзавестись таким полезным устройством. Использование подручных средств допустимо только при наличии опыта ремонта электроинструмента и требуется срочная замена детали.

Как снять подшипник с якоря, чтобы проверить его работоспособность?

Необходимо уделять должное внимание состоянию подшипника двигателя электроинструмента. Когда он изнашивается сверх допустимого предела, происходит перегрев, и двигатель начинает шумно работать. Если вовремя не снять подшипник с якоря, то неподвижная и подвижная части начнут соприкасаться друг с другом при его вращении при работе. А это, в свою очередь, грозит серьезным повреждением электродвигателя. Это потребует замены ротора или якоря. Проверить подшипники довольно просто. Для этого нужно установить мотор на твердую поверхность, положить сверху на него руку и вращать вал. Ротор должен двигаться свободно и не заедать. Если вы услышите царапающие звуки или почувствуете неравномерность вращения, это будет первым звонком к тому, что необходимо снять подшипник с 9.0305 якорь и устранить неисправность..

Любой подшипник имеет люфты, то есть зазоры. Их наличие вполне допустимо, однако важно, чтобы показатели не выходили за допустимые пределы. Проверить наличие люфта:

• радиальный или продольный. Для этого поставьте двигатель на твердую поверхность и попробуйте рукой наклонить вал в разные стороны. Величина смещения зависит от размера детали. Для бытовых электроинструментов отклонения должны быть едва заметными;
• осевой. Проверка в этом случае проще. Необходимо взяться рукой за вал и потянуть или толкнуть ротор в противоположную сторону. В двигателях бытовой техники отклонения не должны превышать 3 мм. Чем ближе эта цифра к нулю, тем лучше..

Если при разборке электродвигателя вы заметили следы трения деталей, значит износились подшипники. Необходимо немедленно снять подшипник с якоря и заменить запчасти. Это позволит вам избежать негативных последствий в виде поломки двигателя или полного выхода из строя инструмента..

Как

снять подшипник с якоря электроинструмента: несколько практических советов

Сегодня многие домашние мастера и профессиональные мастера имеют целый арсенал электроинструмента, помогающего справляться с бытовыми и ремонтно-строительными задачами. Перфораторы, электролобзики, УШМ, дрели – все они значительно упрощают и ускоряют работу. Однако случается, что электроинструмент ломается. Не спешите отправлять его в мусорку из-за этого. Из-за интенсивной эксплуатации детали изнашиваются, в связи с чем оборудование не может работать в штатном режиме. Если вы знаете, как снять подшипник с якорь электроинструмента, вы сможете продлить жизнь своему «помощнику». Своевременная замена и смазка деталей позволяет эксплуатировать устройство более длительное время.

Основная задача двигателя электроинструмента. это вращение. Якорь – это та важная часть устройства, которая заставляет вращаться рабочий механизм. Срок службы детали зависит от мощности и скорости, а также активности использования оборудования. Подшипники необходимы для уменьшения трения при движении деталей. Они обеспечивают плавность вращения и улучшают ходовой механизм электроинструмента. Если за подшипниками следить и своевременно смазывать, срок их службы увеличивается в несколько раз..

Особенности запрессовки подшипника на якорь двигателя

После того как вы успешно сняли подшипник с якоря , перед сборкой оборудования необходимо провести ряд необходимых манипуляций. Если вы устанавливаете новые детали, необходимо, чтобы они точно совпадали по ширине, а также внутреннему и внешнему диаметру со старыми подшипниками. Важно, чтобы при монтаже внутрь изделия не попала грязь и пыль, ведь это может привести к коррозии, сколам и разного рода повреждениям. Подшипник крепится на анкер с помощью металлической трубы, которую предварительно необходимо смазать. В процессе прессования важно следить, чтобы не было перекосов. Также следует соблюдать следующие нюансы:

• смажьте подшипники специальным густым веществом. Может быть влагостойким;
• только ½ (для оборудования с вращением до 300 об/мин) или 1/3 (для более быстродействующих инструментов) подшипниковая камера заполнена смазкой. Больше вещества класть не стоит, ведь все лишнее все равно выдавится при вращении.

Иногда процесс установки подшипника на якорь упрощается, если его предварительно нагреть в кипящем масле. Однако в этом случае нужно быть очень осторожным и следить, чтобы деталь не нагревалась выше 100°С..

Демонтаж быстрозажимного патрона

В перфораторах Bosch чаще всего используются два типа патронов: патроны SDS-plus и SDS-max. Отличие между ними в принципе зажима хвостовика рабочего органа.

Устройство патрона ударной дрели Bosch отличается конструкцией посадочных стержней инструмента в зависимости от модели SDS-plus или SDS-max. Помимо перечисленных типов патронов, существуют патроны СДС-топ, СДС-быстро.

Отличие мест крепления патронов

Порядок разборки патрона ударной дрели Bosch 2-26 прост:

• снять резиновый наконечник, поз. 34;
• снять стопорное кольцо поз. 87;
• снять стальную шайбу поз. 833;
• снять коническую пружину поз. 833;
• осторожно, чтобы не потерять, с помощью магнита снимите шары ствола поз. 89.

Патрон SDS-plus

Внимательно осмотрите все части картриджа.

Быстрозажимной патрон SDS-plus в разобранном виде

Патроны SDS-plus были специально разработаны для сверлильных инструментов. Диаметр хвостовиков инструмента 10 мм, длина рабочего инструмента в пределах 110…1000 мм. Диаметр сверл находится в пределах 4…26 мм.

Замена и подключение статора

• Извлеките статор из электрической коробки. Поставьте новый на его место..
• Вверните крепежные болты.
• Установить воздухозаборник.
• Начать подключение обмоток. Соедините два конца разных обмоток между собой и подключите к ближайшей щетке. Подключите два других соединенных конца к кнопке запуска. Также подключите провод от второй щетки к кнопке.

Как разобрать перфоратор

Последовательно разберите перфоратор . Внимательно осмотрите все детали. Даже если вы ищете проблему в одном узле, вы можете найти поврежденные детали в других узлах. При разборке инструмента очистите корпус от пыли и грязной смазки.

Разборка узла ударного ствола

• Разборку узла ствола перфоратора Bosch начинают со стороны полости, вынимая цилиндр поз.26 молотком поз.27;
• ударник в сборе необходимо извлечь из полости;
• со стороны вала патрона снимите стопорное кольцо поз. 85, кольцо стальное, поз. 38, и еще одно стопорное кольцо, поз. 85;
• снять цилиндрическую шестерню поз. 22.

Ударный механизм в сборе, промежуточный вал и пьяный подшипник

Другие механические неисправности и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки. включи. Проверьте электрическую цепь;

перфоратор не бьет. Поломка в ударном механизме;

инструмент не крутит, не сверлит. Причины: подшипники якоря, шестерня якоря, редуктор;

дрель вылетает, не держит. неисправность патрона или втулки;

искрение в электрическом корпусе. Причины: нарушение изоляции обмотки якоря, износ щеток, коллектора, засорение щеткодержателей;

искрение в районе кнопки включения. Неисправны контакты кнопки или провода;

перфоратор нагревается. Причина – изношенные щетки, короткое замыкание витков обмотки, плохая смазка редуктора;

перфоратор не держит патрон. Стопорное кольцо или стопорная шайба сломаны.

Как извлечь застрявшее сверло из патрона перфоратора

Установка щеток

Перед установкой щеток на место необходимо очистить щеткодержатели от нагара. Делается это тряпкой, смоченной в растворителе. Нагар в виде частиц, полученных при интенсивном искрообразовании, предпочтительно удалять напильником небольшого размера. Очищенные щеткодержатели устанавливаются на место, вставляются в них щетки и зажимаются сверху защелками.

Щетка установлена ​​в щеткодержатель

Как отремонтировать или заменить щетки перфоратора Makita 2450 и 2470

О необходимости замены щеток перфоратора свидетельствует повышенное искрение в районе коллектора ротора , запах гари, нагрев щеткодержателей.
У новой или восстановленной ударной дрели искра под щетками ровная, постоянной длины и отсутствует искроотрыв по кругу.
На износ подшипников, повреждение изоляции ротора или статора четко указывает искра по всей окружности коллектора. Появление такой искры свидетельствует о прогорании пластин коллектора, выходе из строя ротора или статора..

Как

снять подшипник с якоря, чтобы проверить его работоспособность?

Необходимо уделять должное внимание состоянию подшипника двигателя электроинструмента. Когда он изнашивается сверх допустимого предела, происходит перегрев, и двигатель начинает шумно работать. Если вовремя не снять подшипник с якоря, то неподвижная и подвижная части начнут соприкасаться друг с другом при его вращении при работе. А это, в свою очередь, грозит серьезным повреждением электродвигателя. Это потребует замены ротора или якоря. Проверить подшипники довольно просто. Для этого нужно установить мотор на твердую поверхность, положить сверху на него руку и вращать вал. Ротор должен двигаться свободно и не заедать. Если вы услышите царапающие звуки или почувствуете неравномерность вращения, это будет первым звонком к тому, что необходимо снять подшипник с якоря и устранить неисправность.

Любой подшипник имеет люфты, то есть зазоры. Их наличие вполне допустимо, однако важно, чтобы показатели не выходили за допустимые пределы. Проверить наличие люфта:

• радиальный или продольный. Для этого поставьте двигатель на твердую поверхность и попробуйте рукой наклонить вал в разные стороны. Величина смещения зависит от размера детали. Для бытовых электроинструментов отклонения должны быть едва заметными;
• осевой. Проверка в этом случае проще. Необходимо взяться рукой за вал и потянуть или толкнуть ротор в противоположную сторону. В двигателях бытовой техники отклонения не должны превышать 3 мм. Чем ближе эта цифра к нулю, тем лучше..

Если при разборке электродвигателя вы заметили следы трения деталей, значит износились подшипники. Необходимо немедленно снять подшипник с якоря и заменить запчасти. Это позволит вам избежать негативных последствий в виде поломки двигателя или полного выхода из строя инструмента.

Сегодня домашние и профессиональные мастера используют несколько способов решения этой проблемы. Если возникает необходимость снять подшипник с якоря болгарки или другого инструмента, это можно сделать с помощью следующих приспособлений:

• Стриптизерши. Это специальные приспособления, позволяющие легко и безопасно снимать подшипники разного размера с якоря болгарки. Применение съемников практически не требует применения физической силы, даже если подшипник сидит плотно. Механизм центрирования обеспечивает одновременную установку захватов устройства. Его можно использовать в любом положении. Перед снятием подшипника нужно очистить вал якоря УШМ от старой смазки, стружки, песка, чтобы ничего не мешало снятию детали. Центрирующий механизм позволяет съемнику точно позиционироваться. Если подшипник цел, а процесс демонтажа проводится для осмотра, его следует вытащить за внутреннее кольцо, чтобы не повредить его. Для больших анкерных валов УШМ используют массивный съемник с тремя или четырьмя захватными лапами, а для малых подходят приспособления со сменными пластинами или хомутами..
• Молотки, стамески, гаечные ключи и другие подручные инструменты. В этом случае, чтобы снять подшипник с якоря болгарки, его нагревают газом, сжимают в тисках, обтачивают, рубят и производят множество других операций. Эти способы, конечно, могут быть эффективными, но велик риск механического повреждения посадочного места детали. И часто сам подшипник после таких манипуляций без съемника будет непригоден к дальнейшей эксплуатации. Кроме того, исполнитель может получить травму из-за попадания кусков обоймы в лицо, глаза или голову, которые после ударов разлетаются на части.

Как показывает практика, в этой ситуации более эффективны съемники. Они позволяют быстро, легко и без особого риска снять подшипник с якоря электроинструмента и осмотреть детали или заменить их. Если вам приходится периодически проводить подобные операции, вам следует обзавестись таким полезным устройством. Использование подручных средств допустимо только при наличии опыта ремонта электроинструмента и требуется срочная замена детали.

Особенности запрессовки подшипника на якорь двигателя

После того, как вы успешно сняли подшипник с якоря, перед сборкой оборудования необходимо провести ряд необходимых манипуляций. Если вы устанавливаете новые детали, необходимо, чтобы они точно совпадали по ширине, а также внутреннему и внешнему диаметру со старыми подшипниками. Важно, чтобы при монтаже внутрь изделия не попала грязь и пыль, ведь это может привести к коррозии, сколам и разного рода повреждениям. Подшипник крепится на анкер с помощью металлической трубы, которую предварительно необходимо смазать. В процессе прессования важно следить, чтобы не было перекосов. Также следует соблюдать следующие нюансы:

• смажьте подшипники специальным густым веществом. Может быть влагостойким;
• только ½ (для оборудования с вращением до 300 об/мин) или 1/3 (для более быстродействующих инструментов) подшипниковая камера заполнена смазкой. Больше вещества класть не стоит, ведь все лишнее все равно выдавится при вращении.

Иногда процесс установки подшипника на якорь упрощается, если его предварительно нагреть в кипящем масле. Однако в этом случае нужно быть очень осторожным и следить, чтобы деталь не нагревалась выше 100°С..

Все электроинструменты со временем выходят из строя. Неисправности делятся на механические и электрические. Из электрических неисправностей наиболее распространены неисправности, связанные с выходом из строя щеток. На втором месте: выход из строя подшипников якоря. Реже встречаются неисправности, связанные с выходом из строя статора или ротора.
А как правильно определить неисправность статора, ротора перфоратора Макита 2450 и 2070, заменить щетки? И здесь нам поможет принципиальная схема перфоратора Makita 2450, 2470.

Как снять статор перфоратора Makita 2450 и 2470 для точной диагностики и ремонта

Для снятия статора поз. 59, нужно снять щетки, открутить четыре винта крепления крышки механического блока. Они ввернуты в торец крышки.
Потянув черный корпус и зеленый в разные стороны, корпус со статором освободится. Статор закреплен в зеленом корпусе.

Для его снятия необходимо снять пластиковую прокладку поз. 58 и постучать по торцу корпуса деревянным молотком или бруском. Статор сам вылезет, осталось его вытащить, продуть и проверить полностью.

А вот и статор

Если у вас есть тестер короткого замыкания, вы можете сразу проверить статор на короткое замыкание. Аппарат называется ИК-32.
Порядок проверки обмоток статора
Для точной проверки отключите две обмотки статора друг от друга в электрической цепи. Проверьте сопротивления каждой обмотки, они должны быть абсолютно одинаковыми. При разнице сопротивлений обмотка с меньшим сопротивлением, скорее всего, имеет межвитковое замыкание..

Проверка статора перфоратора Макита 2470 и 2450 своими руками
Диагностика якоря, статора устройством короткого замыкания и самоделками

Как проверить исправность ротора перфоратора Макита

Проверка на пригодность Монтаж ротора в перфораторе Макита начинается с его демонтажа с корпуса.
Но сначала нужно провести внешнее исследование. Если в роторе искра от щеток на коллекторе покрывает вес коллектора, если при работе перфоратор не развивает обороты и его мощность упала, это первый признак неисправности ротора..

Как снять ротор с корпуса
Чтобы достать ротор из корпуса, необходимо разъединить черный и зеленый корпуса как в случае разборки статора..

Вынимаем ротор

Имея отсоединив корпус статора, возьмите корпус редуктора (черный) в правую руку, а ротор в левую и потяните в разные стороны до полного их разъединения. Ротор удерживается в редукторе за счет трения косозубых шестерен.

А это ротор

Внимательно осмотрите коллектор ротора. На нем не должно быть царапин от кисти. Пластины коллектора должны быть чистыми.

Чистый коллектор

Для проверки целостности коллектора необходимо использовать детектор короткого замыкания. Прозвонку цепи проще всего сделать по принципиальной схеме перфоратора Makita 2470,2450. Кстати, такой прибор можно сделать и самому, если умеешь общаться с паяльником.

Цепь щуп короткого замыкания

Если убедились в неисправности ротора, то можно установить новый, а можно попытаться восстановить вышедший из строя..

Как сделать щетки своими руками?

Дешевле всего подобрать электрощетки от других моделей электроинструментов, заточив их до нужного размера обычным напильником. Это экономично, но прослужат они меньше оригинальных. В качестве альтернативы можно отрегулировать угольный стержень батареи или другие элементы.

Различные батареи

Нужно взять аккумулятор и вытащить из него центральный угольный электрод. Электрод необходимо заточить надфилями до необходимого размера старой электрощетки. (Это информационная информация и не является обязательной для использования)

Стоит отметить, что качество графита напрямую влияет на срок службы и искрение.

Щетки угольные стержневые самодельные

Убедившись в износе щеток, подобрать аналоги.

Как снять анкер с перфоратора Makita

Сегодня у многих домашних мастеров и профессиональных мастеров есть целый арсенал электроинструмента, помогающего справляться с бытовыми и ремонтно-строительными задачами. Перфораторы, электролобзики, УШМ, дрели – все они значительно упрощают и ускоряют работу. Однако случается, что электроинструмент ломается. Не спешите отправлять его в мусорку из-за этого. Из-за интенсивной эксплуатации детали изнашиваются, в связи с чем оборудование не может работать в штатном режиме. Если вы знаете, как снять подшипник с якорь электроинструмента, вы сможете продлить жизнь своему «помощнику». Своевременная замена и смазка деталей позволяет эксплуатировать устройство более длительное время.

Основной задачей двигателя электроинструмента является вращение. Якорь – это та важная часть устройства, которая заставляет вращаться рабочий механизм. Срок службы детали зависит от мощности и скорости, а также активности использования оборудования. Подшипники необходимы для уменьшения трения при движении деталей. Они обеспечивают плавность вращения и улучшают ходовой механизм электроинструмента. Если за подшипниками следить и своевременно смазывать, срок их службы увеличивается в несколько раз..

Как разобрать патрон пуансона

?

Иногда мастер сталкивается с необходимостью разборки патрона по разным причинам: будь то ремонт, очистка инструмента, смазка или замена тех или иных деталей. Для правильной разборки перфоратора патрон в первую очередь необходимо знать фирму производителя, так как от этого момента зависит процесс разбора. и Интерскол. Эти бренды успели зарекомендовать себя на строительном рынке как производитель качественной продукции.

В принципе особой разницы между устройством перфораторов разных фирм нет, но есть небольшие нюансы, которые быстро решаются по мере разборки патрона. бренд является самым популярным и покупаемым.

Сначала нужно отодвинуть пластиковую часть и снять резиновое уплотнение. С помощью отвертки необходимо очень аккуратно снять кольцо, фиксирующее конструкцию и шайбу. Под этой деталью находится еще одно фиксирующее кольцо, которое необходимо повернуть, а затем поддеть инструментом и снять.

Далее идет хомут SDS, который состоит из трех частей: шайбы, шарика и пружины. СДС необходимо разбирать строго по правилам: в первую очередь достается шарик, затем шайба, и последней идет пружина. Важно соблюдать эту последовательность, чтобы не повредить внутреннюю конструкцию.

Сборка патрона так же проста и быстра, как и разборка. Просто нужно повторить предыдущие шаги с точностью до наоборот — то есть от последней точки к первой.

Как снять картридж с пуансона

?

Прежде всего, вам необходимо понять, какой тип патрона используется в вашем электроинструменте. Их три: быстрозажимная, кулачковая и цанговая СДС.

Быстрозажимные дополнительно подразделяются на подвиды: однорукавные и двухвтулочные. Проще всего заменить деталь на цанговой версии SDS. В этом случае нужно просто повернуть сверло. У кулачкового и быстросъемного типа деталь крепится на ключ, так что тут придется поработать.

После того, как тип используемого патрона определен, можно переходить к следующему этапу: необходимо изучить крепление, за счет которого он держится.

Сверло крепится либо на шнеке, либо на шпинделе. Как правило, процесс разбора проходит достаточно быстро и без проблем, но бывают случаи слишком тугой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали потребуется запастись молотком, гаечным ключом и отверткой.

Для того, чтобы снять картридж, потребуется выполнить следующие действия:

• Уменьшить фиксацию сверла, слегка постукивая по наконечнику молотком;
• открутить с помощью отвертки;
• зажмите деталь в тисках или гаечным ключом, а затем поверните шпиндель.

Надежная переустановка болтов: техника снятия шпилек

Как работает перфоратор изнутри?

Профессиональные мастера рекомендуют всегда иметь в запасе хотя бы один сменный сверлильный патрон на всякий случай, так как он может понадобиться в любой момент. Также советуют использовать разные сверла для каждого вида строительных работ..

Существует несколько типов патронов, однако основные из них – безключевой и ключевой. Первый вариант оптимален для мастеров, которые за рабочий процесс несколько раз меняют сверла, второй подходит для крупных деталей. Не каждый новичок в ремонтном деле понимает необходимость нескольких видов патронов, однако они очень важны.

Электроинструмент имеет разную мощность.

Модели с высокой производительностью нуждаются в прочном креплении насадок, чтобы они не выпадали во время работы. В данном случае отлично подойдет деталь SDS-max, предполагающая глубокую посадку и препятствующая вылету патрона из курка. .

Электроинструменты меньшей мощности предназначены для более точных и мелких строительных работ. Для этих моделей фиксация не столь важна, главное, чтобы перфоратор смог просверлить небольшое отверстие в нужном месте. В любом случае необходимо изучить устройство дрели изнутри, чтобы лучше понять, как именно будет производиться замена детали.

Современные технологии значительно упростили конструкцию многих электроинструментов. В настоящее время патроны фиксируются с помощью двойных направляющих клиньев и двойных стопорных шариков..

Некоторые патроны имеют разницу в количестве направляющих частей, например, у SDS max на одну больше. Благодаря этому приспособлению сверла фиксируются более надежно и прочно.

Прогресс значительно упростил крепление детали. Нужно просто вставить нужный картридж в отверстие и нажать на него до щелчка. Сверло прочно закреплено. Сверло снимается просто – нужно просто нажать на один из колпачков и вынуть сверло.

Как правило, многие электрические перфораторы оснащены дополнительными функциями, значительно облегчающими процесс строительных работ. Например, некоторые имеют электронную или щеточную систему реверса, возможность регулирования количества оборотов, антивибрационную систему. Многие компании также оснащают перфораторы системой быстрой смены бура, иммобилайзером, функцией предотвращения заклинивания патрона и специальными индикаторами, указывающими на степень износа патрона. Все это способствует более комфортной работе с электроинструментом и позволяет ускорить процесс..

Патрон перфоратора : как снять, разобрать и заменить?

• Как извлечь патрон из перфоратора?
• Как работает перфоратор изнутри?
• Как разобрать патрон пуансона ?
• Как вставить патрон в перфоратор?

Причиной замены патрона на дрель могут быть как внешние, так и внутренние обстоятельства. Профессионалам не составит труда разобрать, снять и заменить нужную деталь, а вот у новичков с этой задачей могут возникнуть некоторые трудности..

В этой статье мы рассмотрим как правильно поменять патрон на перфораторе.
