Как правильно разобрать перфоратор? | МойИнструмент

Причинами разборки перфоратора могут служить нестабильность работы, запах гари, странные звуки при работе инструментом.

Ремонт перфоратора: как разобрать и собрать перфоратор своими руками

Любой перфоратор, будь то Зубр, Интерскол, Метабо, Bort (Борт), Bosch (Бош), Dewalt (Деволт), Hitachi, Makita, Sparky, нужно правильно эксплуатировать, относится к нему бережно, своевременно проводить профилактику. Когда случаются поломки, некоторые из них можно устранить самостоятельно, но для этого нужно знать, как разобрать перфоратор, а потом как собрать перфоратор.

Этот инструмент используют для ударных работ, при снятии старых твердых, но хрупких материалов: кирпичной кладки, бетона, плитки . Перед тем, как разобрать перфоратор Макита, Штурм (Sturm), Элитеч (Elitech), Энкор, Вихрь, Декстер, Wert, АЕГ и т.д., надо знать из чего он состоит.

Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.

Разные модели инструмента друг от друга отличаются мощностью и выполняемыми функциями, но во всех имеются обязательные основные системы и узлы.

В каждом перфораторе есть:

электродвигатель с якорем и статором;
редуктор;
патрон;
ударный механизм;
кнопка включения;
предохранительная муфта.

В процессе усовершенствования появились дополнительные функции, которые облегчают его применение:

переключатель режимов работы;
система, подавляющая вибрации;
механизм, закрепляющий инструмент в удобном для оператора положении;
ограничитель глубины проникновения оснастки в рабочую поверхность;
очистка устройства от пыли.

Оснасткой служат специальные зубила и ударные сверла , которые устанавливают в патрон.

Перфоратор работает за счет того, что вращение двигателя превращается в ударно-вращательное движение насадки. Мотор приводит в действие весь остальной механизм инструмента. Безопасность пользователя при работе обеспечивает предохранительная муфта . Поршень приводит в действие пьяный подшипник. Он создает ударное усилие. Перфоратор не может служить вечно, и у него ломаются детали и узлы.

Устройство всего механизма

Независимо от конструкции устройства и функций его применения, все модели (Bosch, Макита, Штерн, Энергомаш, Интерскол) имеют аналогичные составные элементы.

Перфоратор состоит из следующих частей:

В отличие от обыкновенной дрели, перфоратор обладает увеличенной ударной функцией, что является очень важным преимуществом при механическом воздействии на обрабатываемый материал. Такой вид работы достигается собственным механизмом создания толчка рабочего приспособления, который освобождает оператора от применения физических усилий при долблении или сверлении камня, кирпича или бетона.

Вращательное движение электрического двигателя преобразовывается в поступательное колебание ударного инструмента за счёт создания компрессии между рабочими поршнями. Такое движение активно передаётся на ударные приспособления (зубило, бур или лопатку). Изучив устройство перфоратора, ремонт возникших неисправностей проводить намного легче и эффективнее.

Определение неисправностей

Как уже отмечалось, некоторые проблемы можно определить сразу. Главное, понять, в какой части перфоратора образовалась проблема.

Если вы чувствуете запах гари, инструмент стал слишком шумным или быстро нагревается, слышится скрежет или уже появляется дым, то это является признаками того, что ваш ремонтный прибор не работает должным образом.

Если вы поняли, что проблема в электрочасти, то будьте аккуратны. Проверьте, что перфоратор обесточен, иначе ремонт такого инструмента опасен не только для него самого, но и для вашего здоровья.

Когда перфоратор отказывается включаться, поломка является электрической, и вам следует проверить, не оборвались ли провода. В таком случае сначала определите, где именно оборвался провод, затем замените его или укоротите в месте обрыва.

Если слишком нагружать перфоратор, то может произойти выгорание гасящего механизма. Тогда придется заменять все сгоревшие части.

Для предотвращения этого делайте перерывы в работе. Например, останавливайте прибор через каждые 20 минут непрерывной работы.

Если внутри что-то искрится, то, скорее всего, проблема в щетках. Они либо неплотно прилегают к якорю, либо туда попала влага, и они начали окисляться. Тогда оптимальным решением будет заменить их.

Если же вода попала уже и на якорь, то придется аккуратно высушить все, но так, чтобы не испортить еще и обмотку. Для этого используйте ватную палочку и спирт.

Дополнительный признак проблем со щетками – появление дыма. Значит, эти приспособления стерлись, и провода соприкасаются с якорем. В таком случае щетки следует заменить новыми.

Кроме того, дым может значить, что неисправность в моторе – он заедает, нагревается, и от этого появляется дым. Неисправности в механической части в большинстве случаев определяются на слух. Шум и скрежет – основные признаки проблемы в этой части перфоратора. Исправить неприятности здесь намного проще и безопаснее для здоровья.

Самый частый признак, что случилась неполадка – снижение продуктивности. Часто именно из-за поломки переключателя перфоратор перестает долбить. Стоит заменить кнопку включения для дальнейшей работы.

Еще возможным основанием ухудшения уровня работы может быть загрязнение аппарата. Для устранения проблемы необходимо прочистить и смазать прибор.

Для профилактики неисправности, после каждого использования инструмента необходимо протирать хотя бы его поверхность от пыли и кусочков кирпича.

Кроме того, часто возникают проблемы с самим ударным механизмом. Но чтобы определить точную причину, необходимо обследовать всю часть, поскольку проблема может быть как в сверле, так и в маленьком железном шаре внутри патрона. Поэтому для ремонта ударного механизма следует искать причину во всей механической части прибора.

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

Разобранный патрон

Шарик в пазу втулки

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

Переключатель в режиме удара

Подденьте переключатель отвёрткой

Разбор электрической части перфоратора

Открутите и снимите заднюю крышку.
Открутите болты крепления сетевого шнура.
Извлеките кнопку и провода из своих пазов.

Провода перфоратора

Разбор механической части перфоратора

Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

Растровая втулка и пьяный подшипник

Снятие косозубой шестестерни

Снятие прямозубой шестерни

Растровая втулка, снятая с гильзы

Гильза с бойком

Прочие механические поломки и их устранение

Кроме поломок, связанных с ударным механизмом, в перфораторе могут возникать и другие механические поломки.

Переключатель режимов

Бывают случаи, когда выходит из строя переключатель режимов агрегата. В основном, это происходит из-за засорения пылью данного узла. Чтобы починить переключатель, потребуется отсоединить его от корпуса (как это сделать см. выше) и прочистить от загрязнений. Если вы обнаружите какие-либо поломки пластмассовых частей переключателя, то его придется заменить.

Шестерни с косым зубом

Причина того, что аппарат перестал нормально работать, а именно, перестал сверлить и долбить, может крыться в износившихся зубьях на валу ротора.

Если это произошло, то зубья будут изношены и на промежуточной косозубой шестерне.

Данная проблема возникает при заклинивании инструмента или неисправно работающей муфте сцепления. Поломка устраняется заменой промежуточной шестерни и ротора двигателя.

Бур не держится в патроне

Причиной того, что перфоратор не держит бур, кроется в поломке патрона и износе входящих в его состав деталей:

произошла деформация шариков;
износилось ограничительное кольцо;
дала просадку фиксирующая пружина.

Потребуется разобрать патрон и заменить проблемные детали.

Бур застрял в перфораторе

Причины того, что бур застрял в патроне аппарата, могут быть следующие.

Перед установкой оснастки, вы не нанесли на ее хвостовик смазку. Потребуется отодвинуть уплотняющую резинку патрона и впрыснуть в место посадки инструмента WD-40.
Под шарики попала пыль. Выполните ту же операцию, что и в пункте выше.
Если вы использовали в перфораторе обычное сверло, вставленное в переходник, то также обработайте его жидкостьюWD-40, подождите пару минут, и, слегка постукивая молотком по поверхности зажима, расшатывайте в разные стороны оснастку. Обычно после этих действий зажимные кулачки разжимаются и позволяют извлечь сверло.
Хвостовик инструмента расклепался. Потребуется сначала залить жидкость WD-40 и попробовать вытащить бур. Если ничего не получается, то нужно разобрать патрон и выбить оснастку.

Как поменять щетки на перфораторе метабо

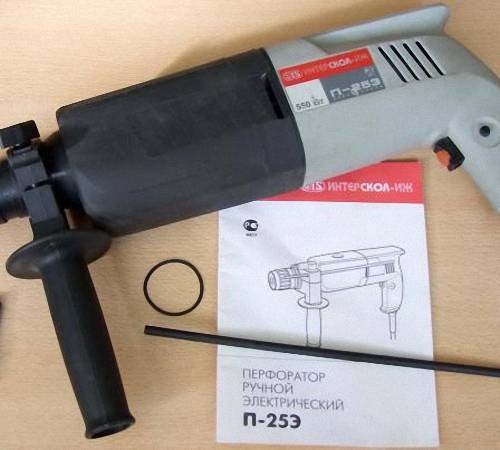

Порядок разборки перфораторов Интерскол

В последние годы особенной популярностью пользуются перфораторы Интерскол. Они надежны при работе, ординарны в ремонте. Для них просто достать запасные детали.

Перфораторы Интерскол имеют широкий подборка. Инструменты условно разбиты на два сектора: перфораторы, комплектуемые патроном типа SDS-plus, и перфораторы с патроном типа SDS-max.

Ремонт перфоратора Интерскол может выполняться как в сервисных центрах, так и без помощи других. Чтоб выполнить ремонт перфораторов Интерскол своими силами, нужно иметь способности слесаря и зания в электротехнике в объеме средней школы.

И повсевременно помните о соблюдении правил техники безопасности.

Кто инструмент обладает соответственной маркировальной табличкой. К примеру: перфоратор Интерскол П-18/450Эр. Расшифровывается:

буковка П показывает, что инструмент относится к семейству перфораторов;
цифра 18 показывает, что с данным перфоратором применяют бур поперечником до 18 мм;
цифра 450 показывает мощность перфоратора в ваттах.

Линейка перфораторов Интерскол с SDS-plus патронами представлена 13-ю моделями: П-18/450ЭР, П-20/550ЭР, П-22/620ЭР, П-24/700ЭР, П-24/700ЭР-2, П-26/750ЭВ, П-26/800ЭР, П-26/800ЭР-2, П-28/800ЭВ, П-30/900ЭР, П-30/900ЭР-2, П32/1000Э, П-32/1000ЭВ-2.

Перфораторы Интерскол с патронами SDS-max представлены последующими моделями: Интерскол П-35/1100Э, П-35/1100ЭВ-2, П-40/110ЭВ-2, П-45/1100Э, П-50/1200Э.

На экономическом рынке считаются другие модели перфораторов Интерскол

: Интерскол П-600 ЭР и
Интерскол П-710 ЭР. Эти модели выполнялись сначала развития производства конторы Интерскол.
В среде бытовых юзеров самыми всераспространенными моделями являются перфораторы Интерскол П26/800ЭР, П30/900ЭР, П710/ЭР.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Механизм работы у всех перфораторов схож.

Вращательный момент от ротора передается на вал ствола и закрепленный у него рабочий инструмент. Сразу, при наличии подшипника качающегося, именуемого по простому «пьяный подшипник», крутящий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Нашему клиенту остается перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из 3-х блоков:

Блок редуктора ударного узла.
Блок статора.
Блок цепей питания и управления.

Ремонт перфораторов Интерскол следует начинать с исследования схемы инструмента, подготовки инструментов и рабочей зоны.

Обозначенные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим выставленные перфораторы на группы.

В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
В следующей группе разглядим разборку перфораторов Интерскол П-600 и П710.

Как поменять щетки на перфораторе Интерскол, Хитачи или другого бренда?

Среди общих для всех случаев принципов замены щеток – использование изделий:

аналогичных по составу – в противном случае можно быстро вывести из строя коллектор;
точно соответствующих по размеру, прежде всего – по толщине и ширине во избежание люфта или заклинивания в посадочном гнезде;
с исправной и надежной прижимной пружиной – ее ослабление вызовет повышенное искрение и активный износ ламелей коллектора.

Никаких проблем с тем, как заменить щетки на перфораторе Макита 2470 или Бош 2 26 не возникает даже у неподготовленных пользователей. Следует демонтировать заднюю крышку ручки, извлечь расположенные в районе коллекторного узла старые щетки и установить новые – ими комплектуется большинство современных перфораторов.

Во многих моделях операция еще более упрощена и не требует разборки корпуса – достаточно открыть заглушки выведенных наружу щеточных каналов, проверить состояние щеток и при необходимости заменить их новыми. Для притирки новых щеток рекомендуется включить инструмент в режиме вращения без нагрузки на 3-5 минут.

Независимо от марки перфоратора и его производителя, рано или поздно наступает момент неисправностей. Они бывают электрическими и механическими. Из электрических неполадок самыми частыми являются поломки, связанные с износом щёток, которые несложно заменить самостоятельно.

Разборка быстрозажимного патрона

Разборку быстрозажимного патрона разглядим на примере перфоратора Интерскол П-26/800ЭР.

Установив перфоратор на заднюю часть ручки, нужно снять защитную втулку поз.1, снять шайбу поз.2 и достать запорное кольцо поз.3.

Далее снимаются шайба поз.4 и стопорное кольцо поз.5. Далее снимается нажимная втулка поз.6.

Для освобождения фиксирующего шарика поз.8 нужно надавить на специальную шайбу поз.9. Вытащите шарик, достаньте коническую пружину поз.10.

Конструкция быстрозажимного патрона перфоратора Интерскол П-30/900ЭР содержит наименьшее количество деталей. Но порядок разборки остается таковой же.

Быстрозажимные патроны у перфораторов Интерскол П-600ЭР и П-710ЭР фактически однообразные и разбираются в схожей последовательности.

Быстрозажимной патрон перфоратора Интерсол П-30/900ЭР

Детали быстрозажимного патрона перфораторов Интерскол П600ЭР и П710ЭР демонтируются в таком порядке:

снимается особое кольцо поз.1;
освобождается втулка освобождающая поз.2;
нажимается кольцо особое поз. 3 и достается шарик поз.4;
извлекается пружина спиральная поз.5.

У всех перфораторов Интерскол для снятия корпуса редуктора нужно за ранее снять переключатель режимов.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.
Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

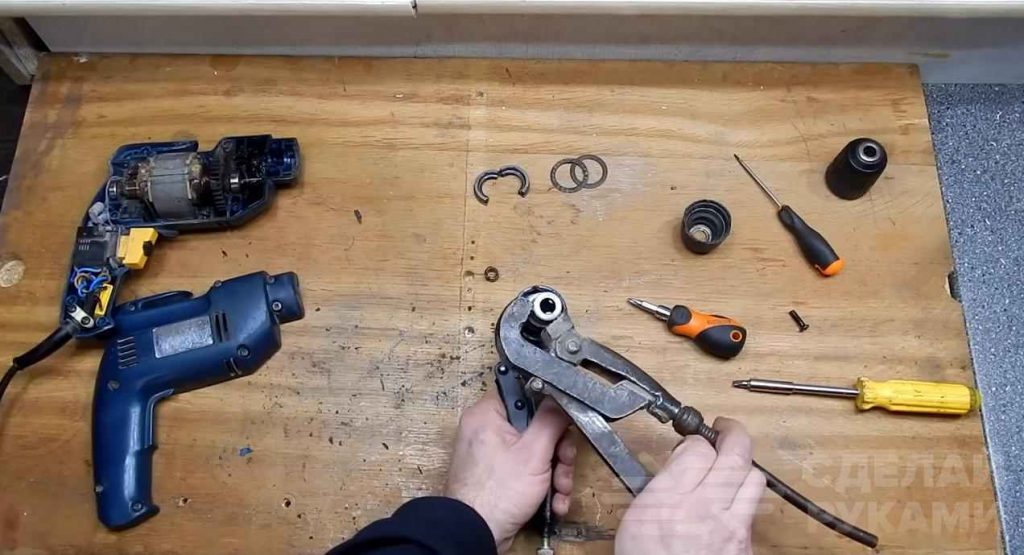

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

Необходимо потянуть пластиковую юбку вниз.
При помощи отвёртки подцепить и снять защитный пыльник из резины.
Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
Все снятые детали нужно зачистить от мусора и старой смазки.

В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из последующих узлов:

приемник инструмента;
узел запрессовки ствола;
ствол;
промежный вал;
бойки, ударники, проммасса.

Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

Первоначально аккуратненько вынимаются четыре ролика поз.11. Далее приемник вынимается из корпуса поз.18, в каком вставлен игловатый подшипник поз.20.

В игловатом подшипнике крепится ствол поз.36.

Вытащите из ствола приемник инструмента.

Из приемника инструмента нужно извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Замена щёток

Если пришло время в перфораторе поменять щётки, для этой задачи можно инструмент сдать в сервисный центр, а можно осуществить собственными руками, что вполне несложно. Замена в сервисном центре имеет ряд преимуществ:

Качественная работа, если это специализированный центр
Оригинальные детали, под вашу модель инструмента
Продление гарантии, если срок ещё не закончился
Кроме замены сломанной части, обычно в сервисе осматривают полностью внутренние важные детали, чистят их и смазывают

Вместе с преимуществами ремонт электроинструмента в сервисном центре имеет и отрицательные стороны:

Если отсутствует гарантия, работа оплачивается
Ремонт займёт время, придётся подождать
Сервис не всегда находится близко

Если вас не устраивают указанные неудобства ремонта инструмента в специализированном центре, лучше выполнить задачу самостоятельно.

Процесс замены деталей выполняется поэтапно:

Выключенный из розетки перфоратор необходимо раскрутить для снятия верхней крышки.
После этого с помощью небольшой отвёртки необходимо легко зацепить щеткодержатель, достать его и изъять старые детали.
В держатель вставить новые, прижать до краев, установить на место внутри перфоратора.
Проверить, чтобы щётки доставали до контактов для бесперебойной работы электроинструмента.
Закрыть крышкой и зафиксировать её шурупами.

Читать также: Компостная куча из сетки

Советы мастеров при ремонте перфоратора

При выполнении замены щёток самостоятельно специалисты рекомендуют:

При стирании одной замене подлежат обе
Во время ремонта заодно необходимо почистить коллектор от пыли и нагара
Деталь при замене лучше притереть к коллектору с помощью наждачной мелкозернистой бумаги
Лучше ставить компоненты, соответствующие модели инструмента

Замена щёток перфоратора – несложный процесс, который легко выполняется в домашних условиях.

Перфоратор, как и любой электрический инструмент, требует к себе бережного отношения, правильной эксплуатации и проведения своевременной профилактики. Если пренебрегать этими нормами, то аппарат может выйти из строя, не выработав свой ресурс. Ремонт перфоратора при некоторых неисправностях можно произвести своими руками, а для устранения поломок, связанных с электрической частью двигателя, потребуется помощь специалиста.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 если корпус редуктора отделится от корпуса статора. Для этой цели вам из корпуса редуктора нужно вывернуть четыре винта поз.30.

Потом вывернуть три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его конечно вынуть из корпуса.

Сейчас корпус редуктора и корпус статора просто делятся с использованием отвертки, какой занимается поддевается какой-то из них в месте стыковки.

Ствол просто вынимается из промщита поз. 53(внутренний корпус).

На внешний поперечник ствола насажены: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.
