Как вставить сверло в перфоратор

Сегодня перфоратор является одним из наиболее популярных инструментов, поэтому сложно недооценить его пользу. Инструмент используется как опытными профессионалами, так и обыкновенными любителями. Во многих ситуациях без данного прибора пришлось бы туго. В этой статье мы рассматриваем, как вставить в перфоратор сверло, чтобы не повредить его. Мастерское умение грамотно пользоваться инструментом, поможет довести вашу работу до совершенства. Для вставки сверла в инструмент, вам понадобится перфоратор, сверло, зажимный патрон и смазка.

Оглавление:

Что такое перфоратор
Оснастка перфоратора
Средства защиты
Как вставить сверло в перфоратор: пошаговая инструкция
Начало работы
Эксплуатация перфоратора

Что такое перфоратор

Перед установкой сверла в перфоратора прежде всего стоит разобраться На сегодняшний день трудно закончить ремонт или строительство, не прибегая к помощи перфоратора.

Когда необходимо бурение, данный инструмент просто незаменим. Перфоратор задействуется во время работ с бетоном и кирпичом, также его часто применяют для работ по металлу или дереву в качестве обычной дрели.

Многие функции делают этот инструмент универсальным – вращение с ударом, удар без вращения, вращение без ударов, сверление в бетоне, функция отбойного молотка, сверление в древесине и металле и множество других. Необходимо знать, что существует множество видов перфоратора. Принцип использования инструмента одинаков, но если потребуется просверлить широкое и глубокое отверстие, лучше воспользоваться более большим и мощным прибором.

Оснастка перфоратора

Чтобы работать с этим инструментом, нужны различные оснастки – буры, сверла по бетону для перфоратора, долота, лопатки и коронки. Сверла и коронки задействуются при высверливании отверстий, буры предназначены для бетона и камня, долота используют при долбежной работе, а лопатки необходимы для сбивания штукатурки или старой кафельной плитки.

Все насадки на перфоратор имеют форму хвостовика, благодаря которой осуществляется быстрая и надежная фиксация в патроне.

С перфоратором также могут применяться специальные угловые насадки, система пылеудаления, мешалки для размешивания строительных растворов или красок, зубила и различные виды насадок (заточка сверл, водяной насос, насадка для резки металла в листах). Перед началом любой работы с перфоратором, убедитесь, что он правильно оснащен и подходит для будущей работы. Слишком маленький инструмент может не справиться с большой нагрузкой.

Средства защиты

При работе с перфоратором обязательно помните о средствах защиты. Такими средствами являются очки, беруши и перчатки. Также следует работать в специальной одежде, исключив все, что может случайно намотаться на бур или сверло. При работе с прибором, не следует давить на него, это может закончиться плохо.

Старайтесь, чтобы инструмент не работал слишком долго вхолостую, это допускается только перед его проверкой. При работе с пористым материалом применяйте безударное сверление, чтобы он не рассыпался. Если предстоит работать с твердым материалом, здесь лучше использовать смазочно-охлаждающую эмульсию. Если работа предполагает использование длинного сверла, для экономии можно начать работу более коротким сверлом по металлу для перфоратора, но того же диаметра.

Через каждые 180-200 отверстий смазывайте хвостовики буров. Обращайте внимание на нагрев инструмента, при сильном нагревании лучше сделать перерыв. Чередуйте периоды работы и отдыха инструмента. Как правило, перерыв делается каждые тридцать минут. Его продолжительность – около десяти минут.

Как вставить сверло в перфоратор: пошаговая инструкция

Если при работе с перфоратором учитывать все правила и уделять внимание тонкостям, работа будет выполнена грамотно и легко. Всегда следуйте технологиям строительства и не забывайте периодически проверять инструмент на неисправность.

Проверка работоспособности

Перед тем, как приступить к замене сверла или работе с инструментом, необходимо убедиться в его работоспособности. Вставьте для этого вилку в розетку, а перфоратор поставьте в режим сверления без боя (левое крайнее положение). После этого нажимается пусковая кнопка. Если слышится ровный звук, лишенный сбоев и рывков, можно приступать к работе.

Перед началом работы не забудьте проверить стены или иные поверхности на предмет нахождения водоснабжения или электропроводки. Рукоятка должна надежно закрепляться и не болтаться в процессе работы. Вовремя проведенная проверка или осмотр помогут избежать травм и поломок прибора.

Обратите внимание: никогда не дотрагивайтесь до вращающих частей инструмента, иначе это может привести к печальному исходу. По этой же причине, устанавливать сверлящий патрон и сверло для перфоратора bosh необходимо только с выключенной из розетки вилкой.

Приобретение зажимного патрона

Вам необходимо приобрести специальный зажимный патрон, который подходит для вашей модели перфоратора. В случае если вы не можете выбрать или не знаете, какой патрон необходим, правильнее всего с собой взять инструмент и уже на месте попробовать совместимость.

Сегодня перфораторы комплектуются двумя видами патронов – быстрозажимными и ключевыми. Ключевой вариант является традиционным, сверло по дереву для перфоратора в нем зажимается при помощи специального ключа. В этом случае крепление является надежным, но менее удобным, нежели у быстрозажимного патрона. Быстрозажимный патрон легко зажимает сверло без помощи каких-либо инструментов. Просто выберите наиболее подходящий вариант и следуйте дальнейшим инструкциям.

Выбор сверла для перфоратора

Сегодня сверла производят из углеродистых, быстрорежущих и легированных сталей. Если предстоит работать с прочными материалами, сверло можно оснастить сверхпрочной выносливой напайкой. Сверла бывают перьевыми, центровочными, с прямыми канаками и спиральными (для глубокого сверления).

Также можно приобрести сверло, предназначенное для дерева, металла, камня, бетона, стекла, керамики, алмаза или универсальный вариант. Перед тем, как закрепить сверло в перфораторе, необходимо определитесь с видом, если вы хотите, чтобы работа была выполнена грамотно. Окраска сверла говорит о виде конечного результата.

Если сверло окрашено в черный цвет, значит, оно обрабатывалось перегретым паром, но это не влияет на качество, несмотря на популярное мнение, что черные сверла крепче. Если сверло имеет коричневый или слегка золотистый оттенок, скорее всего оно подвергалось отпуску для снятия внутренних напряжений. Яркий золотой цвет имеют сверла, что обработаны нитрилом титана, такие варианты являются наиболее дорогими и прочными.

Как правило, хорошие компании указывают на коробках сверла его характеристики, такие как марку стали и материал, с которым можно работать. Если в процессе работы сверло сильно нагревается, это значит, что оно затупилось или было заточено неправильно.

Как достать сверло из перфоратора

Если в перфораторе вставлено старое сверло, его необходимо аккуратно заменить. Прежде чем вытаскивать какую-либо насадку, обязательно обращайте внимание на тип ее патрона. Помните, про быстрозажимный и ключевой патрон. Ключевой является более надежным, особенно при работе в ударном режиме. Данный патрон сделан из металла, поэтому менее подвергается механическим повреждениям.

Перед тем, как вытащить сверло из перфоратора с двухмуфтовым быстрозажимным патроном, следует обязательно переключить прибор в реверсивный режим. После этого необходимо зафиксировать нижнюю муфту одной рукой, а другой – открутить верхнюю. В одномуфтовом патроне насадку можно заменять при помощи только одной руки, поскольку он ставится на перфораторах с автоблокировкой вала.

Если сверло застряло

Бывают случаи, когда рабочий инструмент застревает в патроне и не хочет вытаскиваться. Здесь нужно знать следующее. Чтобы аккуратно вытащить насадку, необходимо зажать ее свободную часть в тиски и стучать молотком по кулачкам патрона через деревянную наставку, пока из быстрозажимного патрона не выйдет хвостик сверла. Если сверло застряло в перфораторе крепко, и это не помогает, можно снять патрон и поместить его в бензин, а в ключевой патрон капнуть немного автомобильного масла.

Также часто бывают ситуации, когда сверло застревает в стене во время строительных бетонных работ. Это происходит во время зажима между бетоном и арматурой. Необходимо прекратить нажимать на курок и расшатывать перфоратор, поскольку он может сломаться. Для начала вытащите сверло из патрона, замените его и начните аккуратно выбивать бетон вокруг застрявшего сверла. Избегайте попадания по застрявшему сверлу. После такой процедуры застрявшее сверло можно извлечь без труда.

Вставка зажимного патрона

Для исправной работы инструмента необходимо смазать перфоратор специальной смазкой. Лучше приобрести фирменное средство, которое отличается стойкостью к воде и препятствует попаданию влаги на металлические поверхности, что не дает появиться коррозии.

Для этого необходимо открыть тюбик со смазкой и выдавить немного в отверстие, в которое вставляются насадки. Далее инструмент ставится в пол или на другую твердую удобную поверхность рукояткой, после чего задняя часть головы перфоратора оттягивается вниз, зажимной патрон вставляется, а нижняя часть головы возвращается в прежнее положение.

Вставка сверла

После вышеописанных действий можно вставить сверло для перфоратора макита в зажимный патрон. Затем путем вращения верхней части патрона до упора по часовой стрелке необходимо зажать сверло. После этого обязательно проверьте, прочно ли оно зафиксировалось.

Если вы понимаете, что сверло болтается, попробуйте затянуть патрон посильнее. После окончательного закрепления и соблюдения всех действий, можно включать перфоратор в сеть. Нажмите несколько раз на пусковую кнопку, чтобы смазка могла хорошо разойтись по деталям.

Начало работы

Прежде чем приступить к работе, нужно убедиться, в каком режиме находится инструмент. В течение одной минуты он должен пробыть на холостом ходу. Обязательно проверьте работу редуктора, чтобы из него не исходило вибраций, лишних шумов или звуков. Также не должен появляться дым или запах, напоминающий горящую изоляцию.

Для сверления необходимо установить сверло в место, где будет проделываться отверстие и только потом нажимать кнопку включения. При работе с перфоратором не стоит слишком сильно давить на поверхность. Современные перфораторы имеют свойство включения/выключения. Это свойство инструмента способно обеспечить главную работу со снижением скорости. Благодаря такому режиму, отверстие будет проделано в точно определенном месте и сверло не уйдет в сторону.

При сверлении металла или дерева, не стоит включать режим ударного механизма, это может привести к поломке устройства. Существуют перфораторы, в которых установлен автоматический механизм выключения при выборе неправильной опции. При строительных работах для сверления бетона можно использовать ударный режим. Чтобы освободить от пыли отверстие, необходимо периодически вынимать часть сверла и возвращать его на место.

Эксплуатация перфоратора

Как долго будет служить перфоратор, зависит от соблюдения всех правил его эксплуатации. При работе с таким материалом как бетон, не следует экономить деньги на смазке инструмента. Если инструмент выходит из строя, его необходимо сдать в сервисный центр. Даже если он не поврежден, время от времени стоит сдавать его на проверку мастерам.

Учтите, что некоторые неисправности провоцируют травмы, это особенно актуально для мощных перфораторов с сильным ударом. Если сверло в перфораторе заклинило сильно, или вы не уверены до конца в своих силах, также лучше обратиться за помощью к квалифицированным специалистам!

Чтобы очистить инструмент от строительной пыли, можете воспользоваться пылесосом. При использовании перфоратора стоит помнить о режиме отдыха, прибор имеет свойство нагреваться даже на низких оборотах. Поступайте соответственно инструкции, которая прилагается к прибору.

Учитывая все вышеописанное, можно сделать определенные выводы, что самостоятельная вставка сверла в перфоратор является очень простой процедурой. Также помните, что по законодательству перфоратор можно использовать только после семи часов утра и до одиннадцати часов вечера. Старайтесь проводить ремонтные процессы в рабочие дни с девяти часов утра и заканчивать их до семи вечера.

Как вставить сверло в перфоратор

Оглавление:

Что такое перфоратор
Оснастка перфоратора
Средства защиты
Как вставить сверло в перфоратор: пошаговая инструкция
Начало работы
Эксплуатация перфоратора

Что такое перфоратор

Перед установкой сверла в перфоратора прежде всего стоит разобраться На сегодняшний день трудно закончить ремонт или строительство, не прибегая к помощи перфоратора. Когда необходимо бурение, данный инструмент просто незаменим. Перфоратор задействуется во время работ с бетоном и кирпичом, также его часто применяют для работ по металлу или дереву в качестве обычной дрели.

Оснастка перфоратора

Средства защиты

Как вставить сверло в перфоратор: пошаговая инструкция

Проверка работоспособности

Приобретение зажимного патрона

Выбор сверла для перфоратора

Как достать сверло из перфоратора

Если сверло застряло

Вставка зажимного патрона

Вставка сверла

Начало работы

Эксплуатация перфоратора

Как вставить сверло в перфоратор

Оглавление:

Что такое перфоратор
Оснастка перфоратора
Средства защиты
Как вставить сверло в перфоратор: пошаговая инструкция
Начало работы
Эксплуатация перфоратора

Что такое перфоратор

Оснастка перфоратора

Средства защиты

Как вставить сверло в перфоратор: пошаговая инструкция

Проверка работоспособности

Приобретение зажимного патрона

Выбор сверла для перфоратора

Как достать сверло из перфоратора

Если сверло застряло

Вставка зажимного патрона

Вставка сверла

Начало работы

Эксплуатация перфоратора

Как в перфоратор вставить сверло

Всем привет! Вопрос, как в перфоратор вставить сверло, может означать для разных людей две разные вещи:

Одним интересно, как установить бур, который они по ошибке называют сверлом
Вторым нужно знать, как в перфоратор установить сверло от дрели

В данной статье осветим оба аспекта.

Как вставить бур?

Простой, казалось бы, вопрос, который, однако, может представлять некоторые трудности для неопытных пользователей, впервые держащих в руках перфоратор.

Существуют два способа установки.

Один из них простой — нужно хвостовик бура погрузить в патрон до щелчка. После этого он не будет выпадать.
Второй способ требует оттягивания юбки патрона перед установкой. То есть тЯните ее в сторону корпуса инструмента и, удерживая в таком положении, втыкаете хвостовик в посадочное место.

Первый способ обычно используется на всех профессиональных аппаратах — Makita, Bosch, DeWalt, Hitachi, Metabo, AEG и др., а также на брендовых бытовых моделях — Skil, Ryobi, Black-and-Decker и др.

Второй — на дешевых китайских агрегатах. Это, например, Калибр, Зубр, Patriot, Kolner, Omax, Вихрь и еще куча других. Правда стоит сказать, что среди них есть и модели, где установка также осуществляется по более удобному первому способу.

При этом извлечение в обоих случаях осуществляется путем оттягивания юбки в сторону корпуса.

Как вставить в перфоратор дрелевое сверло?

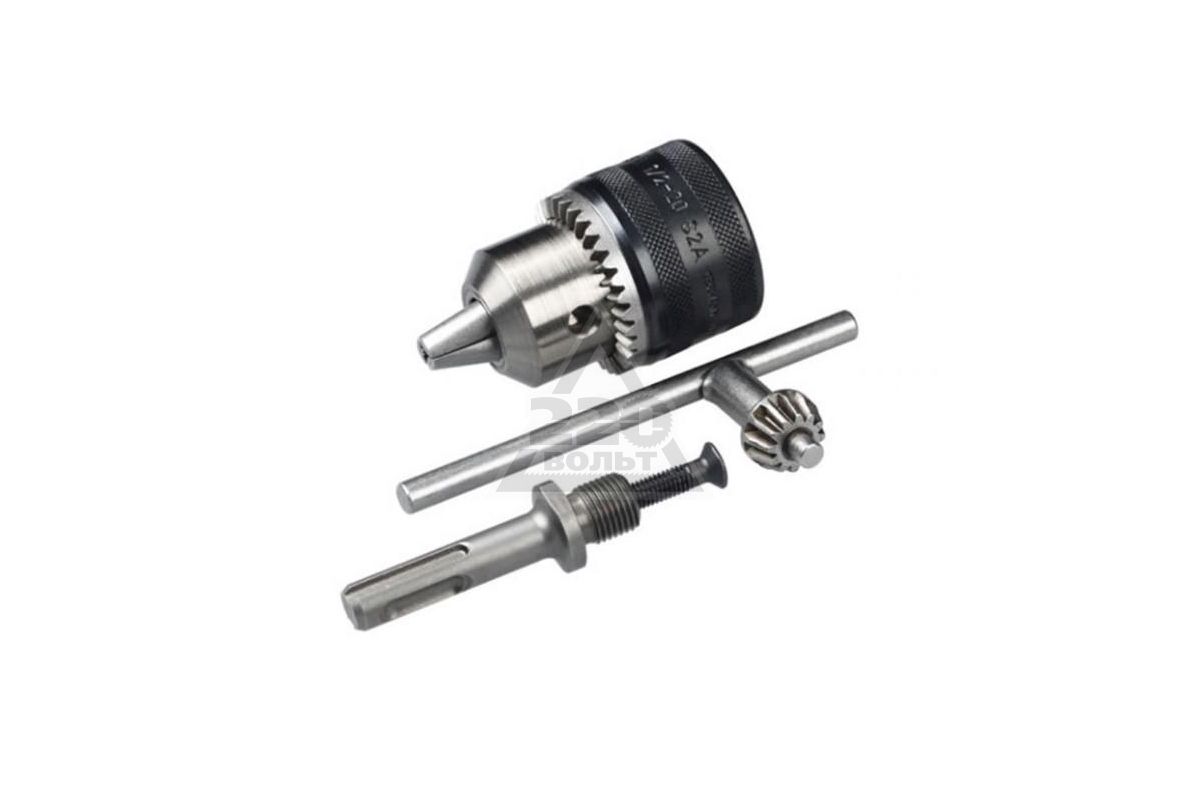

В этом случае придется применить адаптер. Он представляет собой обычный патрон как у электродрелей (ключевой либо быстрозажимной — без разницы), в который вкручен переходник, один конец которого имеет резьбу, а второй есть ничто иное, как такой же хвостовик, что и у буров.

Патроны могут быть с разной резьбой. Обычно для нашего случая их применяют либо на 1/2 дюйма, либо метрическую М12. Соответсвенно переходник тоже должен иметь аналогичную резьбовую посадку.

Переходник вворачивается в патрон. Затем для надежной фиксации с внутренней стороны патрона в него вкручивается идущий в комплекте винт, имеющий левую резьбу.

Теперь собранную конструкцию нужно воткнуть в перфоратор точно также, как в него устанавливаются буры. И в итоге мы получаем, по сути, электродрель, у которой, правда, патрон будет иметь некоторый люфт.

Работать в ударном режиме при этом не нужно — собранный адаптер не выдержит и быстро выйдет из строя.

Повезло тем, кто купил агрегат сразу с таким адаптером. Кроме того, существуют такие модели перфов, которые имеют два заменяющих друг друга патрона — один под буры, другой под сверла.

Преимуществом такой комплектации является то, что в таком случае отсутствует люфт, который имеется при использовании адаптера. А значит перфоратор становится уже совсем полноценной дрелью. Но и переплатить за такую модель, конечно же, придется.

Вот собственно и вся информация по установке буров и сверл в перфоратор. Надеюсь было понятно. На этом прощаюсь — до новых встреч!

Как вытащить застрявшее сверло из перфоратора

В наше время при строительных роботах без перфоратора уже не обойтись. С помощью его можно просверлить любое отверстие, а также демонтировать стену или перекрытие. Часто случается ситуация когда сверло застряло в патроне и вытащить его очень сложно или вообще невозможно. Как же самому вытащить сверло? Чтобы это понять нужно, знать причины появления такой насущной проблемы.

Как разобрать перфоратор
Устройство патрона перфоратора

Как вытащить застрявшее сверло из перфоратора

Оглавление: [скрыть]

Разновидности и причины заклинивания сверла в перфораторе
Способы, которые могут помочь вытащить сверло
Рекомендации для недопущения подобных случаев

Во время выполнения строительных работ использование перфоратора становится все более востребованным. С его помощью проделываются различные отверстия или производится демонтаж старых цементно-каменных покрытий. Нередко возникает ситуация, когда сверлильные принадлежности невозможно извлечь из патрона перфоратора. Как вытащить сверло самостоятельно и с наименьшим риском порчи инструмента? Для этого требуется понять некоторые особенности возникновения подобных проблем при эксплуатации инструмента.

Если сверло заклинило в патроне, нужно капнуть на место стыка несколько капель масла.

Как выручить быстрозажимной патрон

На шуруповёртах, дрелях, перфораторах обычно стоят быстрозажимные патроны. Никакой вращающейся муфты у них нет, держит оснастку пружинное кольцо-стопор. Домашние мастера предлагают два способа освободить сверло или бур:

Снять верхнее уплотнительное кольцо, оттянуть патрон вниз, поддеть проволокой и отвёрткой ушки зажима, растянуть и тоже поднять вверх. После этого ухватить оснастку узкогубцами или пассатижами и, раскачивая либо проворачивая, вытянуть.
Извлечь растр (трубку, ведущую к патрону) — это нужно, чтобы стал доступен торец бура. Обычной дрелью и сверлом по металлу (кобальтовым или с алмазным напылением) рассверлить наконечник. После этого бур легко выйдет из патрона. Этот способ едва ли не единственный для перфораторов и ударных дрелей, в которых буквально расплющило, расклепало конец бура.

Разновидности и причины заклинивания сверла в перфораторе

Существует 2 варианта такой проблемы:

заклинило сверло в патроне дрели или переходном патроне для использования обычного сверла в перфораторе;
застряло сверло (бур) в перфораторном патроне.

Первый вариант возникает из-за необходимости применения обычного сверла при работе перфоратором. Для этого существует переходной зажимной патрон, как в обычной дрели, он вставляется в зажимное устройство перфоратора, проводится процесс сверления. После окончания работы иногда не удается свободно вытащить сверло, потому что невозможно открутить или разжать губки патрона. Эта проблема не вызывает сложностей при ее разрешении. Как правило, сверло заклинивает из-за того, что зажимное устройство не было смазано или имеет сильную загрязненность.

Схема патрона дрели.

Чтобы разжать зажимной механизм, необходимо капнуть в него специальной проникающей жидкостью, например, WD-40, можно применить и керосин. Через 5-10 минут нужно аккуратно постучать медным молотком по патрону, одновременно другой рукой попытаться расшатать сверло. После этих манипуляций механизм поддается откручиванию. Когда патрон освободится, его необходимо почистить и смазать.

Во втором варианте застряло сверло в перфораторном патроне. Происходит это по другим причинам, чем при заклинивании сверла в зажимном патроне. Бур или сверло в дрели испытывает вращательные и иногда слабые ударные нагрузки, которые передаются их телу только через зажимные губки и постоянный упор в дно патрона. В перфораторе совершенно иной механизм передачи усилий и другая кинематика сверла в его патроне. Так как перфоратор предусматривает вращательно-ударный или ударный вектор передачи усилия, буры и сверла получают энергию специальным бойком, который приводится электродвигателем инструмента и бьет по хвостовику вставленных приспособлений (сверл, буров, коронок, зубил). Вставляемая оснастка имеет специальные пазы в своем теле, при помощи которых происходит их фиксация в рассчитанных пределах и передача вращательного момента. Некачественные инструменты имеют слишком мягкую сталь, которая не прошла термообработку, в результате в перфораторе происходит расклепывание хвостовика, особенно при длительной работе.

Несколько советов для использования инструмента

Нелишним было бы напомнить, как работать с перфоратором. Эта информация будет полезна для начинающих строителей.

Использовать при работе средства защиты: беруши, перчатки, защитные очки.
Нельзя оказывать усилие на перфоратор во время работы.
Недопустим холостой режим работы аппарата.
В случае если обрабатываемый материал имеет повышенную твердость, то необходимо применить смазку. Альтернативой смазке может служить обычное машинное масло.
В случае использования длинного бура сверление необходимо сделать более коротким.
Для увеличения срока службы инструмента необходимо периодически охлаждать бур в воде или в масле, делать перерывы в работе.

Перфоратор прочно вошел в жизнь строителя и монтажника сегодня. Этот инструмент при должном отношении к нему будет служить долгое время.

С появлением армированных бетонных сооружений ни один внутренний или внешний ремонт не обходится без перфоратора. На рынке модельный ряд таких устройств представлен большим разнообразием. Однако основные механизмы работают примерно одинаково. Это утверждение верно в первую очередь для процесса переустановки свёрл.

Способы, которые могут помочь вытащить сверло

Достать застрявшее сверло можно при помощи тисков, если зажать в них дрель и вытаскивать сверло методом расшатывания.

Устройство патрона перфоратора предполагает перемещение сверлильной (бурильной) оснастки по стволу. Когда происходит расклепывание (увеличение диаметра противоположной стороны сверла), то ствол не позволяет свободно выходить сверлу. Это является наиболее частой причиной проблемы. Попытаться извлечь оснастку можно следующими способами:

Зажимают застрявший бур в тиски на верстаке, после чего, пошатывая из стороны в сторону инструмент, тянут его на себя.
Зажимается непосредственно перфоратор в большие слесарные тиски таким образом, чтобы не повредить его корпус (можно использовать резиновые прокладки). Затем бур зажимают газовым ключом (1-й номер) или малыми тисками и наносят удары медным молотком по ним. Вектор направления ударов должен совпадать с направлением выхода оснастки из патрона.

В обоих способах можно применять проникающие жидкости. В редких случаях причиной заклинивания является работа без смазки и попавший засор. Фиксационный шарик, если под него попала окалина или твердые камни может не высвобождать бур. Чтобы этого не происходило, в дальнейшем нужно обязательно смазывать хвостовик сверла.

Если застряло сверло в результате проворачивания в самом патроне, то необходимо демонтировать детали патрона, сняв для этого резиновый колпак и стопорное кольцо. Или попытаться развернуть бур обратно на 90° (направление разворота видно по выемкам на сверле и щечках патрона). Проворачивание сверла, как правило, приводит к последующей замене деталей зажимающего устройства.

Следует учесть, что при длительной работе некачественной оснасткой происходит сильная деформация хвостовика, поэтому предложенными способами не удается высвободить бур.

Схема устройства перфоратора.

В этом случае потребуется полная разборка перфоратора, после чего выколоткой выбивают застрявшее сверло. В результате подобной операции потребуется замена ствола инструмента. Схема разборки у многих устройств индивидуальная, поэтому желательно найти монтажный чертеж всех узлов. Тем не менее, не имея слесарных навыков, не следует производить разборку и ремонт стволового узла. В этом случае лучше обратиться в мастерскую.

Вытащить сверло предложенными способами можно после первых 2-3 ударов адекватной силы. Если заметных подвижек не произошло, то последующие попытки выбить бур могут привести к порче самого перфоратора.

Как спасти ключевой кулачковый патрон

Если причина только в несильной коррозии или деформировавшемся сверле, понадобятся газовый ключ, зубило или отвёртка и молоток на 700 г:

Брызнуть преобразователем ржавчины, смазкой или машинным / любым минеральным маслом в патрон.
Дать постоять минут 5—20.
Газовым или сантехническим ключом зажать патрон так, чтобы дрель оказалась по левую руку.
Зафиксировать конструкцию тисками, струбциной или просто ногами.
Поставить отвёртку на зажимное кольцо, в паз между зубцами, наклонив от себя.
Рассчитанно ударять молотком по ручке отвёртки, заставляя кольцо провернуться.

При наличии двух газовых ключей можно попробовать повернуть оба кольца в разные стороны одновременно.

Совет Обязательно осмотрите патрон: не осталось ли на нём и внутри борозд, вмятин или других дефектов. Если да — насадку лучше сменить. Раскройте патрон максимально и открутите винт на «дне», чтобы снять насадку.

Особенности

При помощи перфоратора можно проделать отверстие практически в любом материале. Наиболее часто используется данный прибор при работе с бетоном, кирпичом и металлом, реже – с деревом.

Разнообразие материалов предполагает несколько режимов работы и большое число насадок:

Главным отличием является их назначение.

Буровые насадки предполагают выполнение сверлящих пробивных работ с высокопрочными материалами. При этом перфоратор выполняет не только сверление, но и удары или вибрирующие действия. Сверлами проделывают в поверхностях аккуратные отверстия необходимой глубины и диаметра. Коронки используют для сверления отверстий большого диаметра. Например, под розетку. Установка зубила или лопатки предполагает работу инструмента, как отбойного молотка.

Существенным отличием является и тип крепления, который у всех насадок, кроме свёрл, подходит исключительно для перфоратора, так как имеет посадочный хвостик, крепления в виде канавок под этот инструмент.

Но закрепить обычное сверло от дрели в перфораторе также можно. Для этого необходим переходник, который называется съемным патроном. Это устройство бывает двух видов:

Само название вида определяет тип зажимного механизма сверла. Кулачковый зажим приводится в работу специальным ключом, который вставляют в резьбу на внешнем периметре и поворачивают. При этом цанговый механизм, установленный внутри патрона, сжимается или разжимается, в зависимости от направления движения ключа.

Быстрозажимной тип приводится в действие небольшим усилием руки. При нажатии на патрон в направлении книзу, открывается отверстие для сверла.

Как достать сверло из перфоратора

Тащить уже не за что. Что делать? Перфоратор Makita.

Crazyman:

Спасибо, помогло

AleX-K AlexandR:

полезная информация тоже заклинил сейчас буду пробовать

AleX-K AlexandR:

полезная информация тоже заклинил сейчас буду пробовать

Den_Sibiryak:

Я хвостовик бура, после углублений под фиксирующий шарик просто немного сточил алмазным надфилем и буры стали нормально извлекаться. А ведь думал, что это проблема перфоратора… Спасибо ребята, натолкнули на мысль!) Я не профи, для дома дорогие буры покупать не вижу смысла, тем более, что проблема с дешевыми решается, как выяснилось, очень просто.

Адвокат Петров Данила Юрьевич:

Весь разломал перфоратор)))

BLOBOR GHOST:

Ну Толя, камеру поверни!

Шея устала. ☺

илья козлов:

у меня макита бур не помню какой фирмы. разобрал патрон полностью. и всеравно не вылазиет поидеи его ни чего не держит

Сергей Ямщиков:

Заклинил тоже бур от фирмы Бибер, стал сравнивать с родным и обнаружил интересную разницу: на заклиневшем буре посадочный диаметр не шлифован и больше на 0,2мм, а если мерить диаметрально противоположные кромки пазов — ещё больше. Хороший бур имеет посадочный диаметр менее 10мм, плохой без шлифования — 10 и более. Теперь попробую зажать его в дрель одним концом, а другой посадочный конец шлифану об нождачку…

Rioter Omorado:

Спасибо!

Заодно становится понятно, каких буров избегать!

Nurlan Hoshamuratov:

спасибо за видео ролик.

Где ещё применим перфоратор

Сфера применения перфоратора не ограничивается лишь работой с бетоном или камнем. Везде, где требуется ударная техника, можно применять этот универсальный аппарат.

Забиваем в землю трубу

Тяжёлые перфораторы — массой свыше 8 кг и ударом до 20 кДж, применяют при забивании абиссинской скважины. Оцинкованную трубу с острым наконечником ставят вертикально и, используя режим молотка, загоняют в землю. Конечно, диаметр такой трубы не может быть большим (до 1 дюйма). Но и этого достаточно, чтобы обеспечить водой среднюю семью. Таким методом пользуются при устройстве водозабора в местах, недоступных тяжёлой бурильной технике.

Трамбуем грунт в теплице

Неплохо зарекомендовало себя применение насадки на перфоратор для трамбовки грунта. Она представляет собой плоскую металлическую пластину, которой «утаптывают» площадку земли. Применяется в локальных масштабах при строительстве теплиц, обустройстве грядок.

Мешаем цементные смеси

Главная часть перфоратора — вращающийся патрон. Этого достаточно, чтобы поручить перфоратору замешивание цементной стяжки или плиточного клея. Всё, что необходимо — приобрести насадку-миксер с хвостовиком SDS+.

Подводя итог, хотелось бы заметить, что данная статья носит ознакомительный характер. Полная информация изложена в руководстве по эксплуатации, которое каждый производитель прилагает к своей продукции.

У инструментов, произведённых различными компаниями, различаются рабочие показатели и характеристики, есть особенности эксплуатации. Это необходимо учитывать при использовании оборудования в процессе работы.

tehznatok.com

Video on this topic

Заклинило сверло в патроне

Что делать если заклинившее сверло застряло в патроне.

Как вытащить заклинившее сверло? https://izzylaif.com/ru/?p=1245.

Вот так вставили

Принесли в ремонт перфоратор, с жалобой, что не могут вытащить бур.

Мне удалось его вытащить, и оказалось,…

Патрон для перфоратора – ремонт своими руками

Из чего состоит патрон

про перфоратор

Не секрет, что инструменты имеет различную мощность.

Для перфораторов с большой мощностью необходим патрон с надежным креплением бура либо сверла.

В строительстве существуют ключевые и быстрозажимные патроны.

В ключевых – насадку (сверло, бур, фрезу) необходимо зафиксировать с помощью специального ключа, который разводит пальчики. В быстрозажимных – фиксация насадок будет производиться вручную.

Как снять их с перфоратора и выполнить ремонт своими руками? Об этом спрашивают многие обыватели.

Для того, чтобы снять цанговый или быстрозажимной зажим с электроинструмента достаточно всего лишь провернуть сверло. Вы должны усвоить, как разобрать патрон перфоратора своими руками.

Если насадка крепко зафиксирована, то удалить зажим с электроинструмента очень трудно, а иногда почти невозможно.

Как снять патрон с перфоратора в таком случае?

Сделать это необходимо с помощью молотка, ключа и отвертки.

Процесс разборки будет производиться в следующем порядке:

Для начала постучите по головке винта для того, чтобы ослабить фиксацию.
Затем постепенно начинайте откручивать насадку с помощью отвертки.
После откручивания зажмите патрон в тисках и начинайте прокручивать шпиндель.

Если после снятия вы обнаружили, что патрон пришел в негодность, то его необходимо заменить.

Для того, чтобы поменять зажим на перфораторе, произведите следующие манипуляции:

Наверните патрон на дрель до упора.
Затем вставьте винт в гнездо.
После вставки постепенно закручивайте винт с помощью отвертки до упора.

Не забывайте время от времени разбирать и чистить перфоратор. Это поможет вам в дальнейшем избежать существенных неполадок.

Также иногда есть необходимость произвести небольшой ремонт патрона своими руками, например, заменить пружинку.

Переключение режимов перфоратора

Для нормального использования инструмента, вы должны усвоить, что существует несколько режимов работы:

Первый из них – сверление.
Во время работы в таком режиме необходимо:

переключить тумблер выбора режимов перфоратора напротив метки сверла;
затем вставить бур и включить электроинструмент.

Если вы не знаете, как вставить сверло в перфоратор, то мы вам объясним.

Для установки бура в кулачковое или цанговое устройстве достаточно утопить в него сверло.

Затем вставить ключ в специальное отверстие на внешней части патрона и прокрутить до полного зажима бура.

Во время работы не нужно сильно нажимать на насадку.

Совет.

При использовании патрона в режиме сверления, ни в коем случае не переключайте тумблер на «вращение против часовой стрелки», так как это может привести к повреждению насадки.

Для предотвращения ударов у перфораторов предусмотрена функция блокировки. Обычно её используют, если сверлят отверстия в древесине или металлических конструкциях.

Желательно перед тем, как вставить сверло в перфоратор надо дать пару минут поработать перфоратору на холостом ходе.

Бур застрял в перфораторе — как вытащить?

Обязательно проверьте редуктор. Он не должен издавать посторонние шумы и стучать. В противном случае проведите его ремонт.

Следующий режим называется сверление с ударом. Как работать перфоратором в этом режиме? Ответ прост – с включенным тумблером сверла и молотка.

Во время работы тщательно следите за буром:

нельзя допускать его перекоса;
держать перфоратор во время данного режима следует крепко, однако не сильно придавливая.

Помните, что при сверлении бетона вы можете наткнуться на куски арматуры, поэтому заранее займите удобное положение, чтобы не потерять контроль над инструментом.

Последняя разновидность – режим удара.
Как правило, он используется для долбления или отбойных работ. Иногда его применяют для штробления.

Перед тем, как начать работу, тумблер перфоратора переключите на метку с изображением молотка. Помните, что в данном режиме инструмент необходимо удерживать очень крепко.

Совет. Перед тем, как включить электроинструмент, перенесите его в нужное для удара место.

Как пользоваться перфоратором правильно

про работу с перфоратором

Для правильной работы с электроинструментом вы должны запомнить следующие приемы:

Обязательно используйте средства индивидуальной защиты.
А именно: очки, перчатки, беруши. Непосредственно перед работой уберите все посторонние предметы, которые может намотать бур.
Не давите сильно на инструмент, иначе вы можете его испортить.
Не забывайте, как правильно работать перфоратором. Не «гоняйте» его вхолостую более 4-5 минут. В этом случае вы подвергаете большому износу механизмы патрона.
Если вы работаете с пористыми либо рыхлыми материалами – надежней будет работать в режиме безударное сверление.
В случае, если вы проводите бурение с материалами, у которых высокие показатели твердости, используйте специальную смазку либо машинное масло.
Не забывайте про жидкостное охлаждение, если работаете с твердыми материалами.
В качестве жидкостей можно использовать всевозможные эмульсии либо пластичную смазку.
Если вы работаете с длинными бурами – в целях экономии начинайте работать более короткими сверлами того же диаметра.
Чтобы инструменту не понадобился ремонт, через каждые 100-150 отверстий обязательно смазывайте густой смазкой хвостовики буров.
Но не забывайте о предварительной чистке их от пыли и загрязнений. В качестве смазки специалисты рекомендуют использовать солидол.
Периодически давайте перфоратору остывать. Иногда опускайте буры в воду либо масло.
При работе обращайте особое внимание, нет ли перегрева редуктора. Если вы заметили нагрев – сделайте небольшой перерыв в работе. Однако, не следует опускать электроинструмент в воду – ударит током.
Не забывайте, как пользоваться перфоратором. Ухаживайте за перфоратором до, и после работы.
Помните, что от качества ухода зависит срок работы инструмента. Очищайте электроинструмент от строительной пыли с помощью пылесоса. Для защиты бура можно надеть на него специальный щит, который можно изготовить даже из пластиковой бутылки.
Обязательно соблюдайте режим работы и отдыха инструмента. Желательно через каждый полчаса работы делать 10 минутный перерыв.
Внимательно следите за вентиляционным отверстием перфоратора.
Раз в месяц разбирайте перфоратор и делайте профилактический осмотр редуктора.

Мы рассмотрели основные вопросы, задаваемые читателями.

Надеемся наши советы помогут понять, как провести ремонт перфоратора самостоятельно.

Зачем проверять работоспособность перфоратора

Прежде чем браться за вставку сверла, нужно понять, в рабочем ли состоянии оборудование и нет ли погрешностей в функционировании. Как это сделать? Запускается инструмент домашнего мастера в несколько манипуляций:

Разместите вилку в розетке.
Установите инструмент в режим сверления без боя. Это крайнее положение с левой стороны.
Плавно нажмите пусковую кнопку.
Звук работы оборудования должен быть ровным, без сбоев и рывков.

На хорошее состояние перфоратора указывает надежный крепеж рукоятки. Чего не стоит касаться при сверлении, так это вращающихся деталей. Буравчик фиксируют, когда агрегат выключен. Вилку из розетки тоже нужно достать.

Как удалить застрявшее бурение со стен или полов?

У вас есть сверло в стене или на полу, когда вы пытались просверлить или просверлить отверстие? Не волнуйся! Sich вы узнаете больше о том, какие манипуляции должны быть сделаны, чтобы получить зажатое бурение с бетонной стены или бетонного пола. И первое, что я думаю, это знать, прежде чем мы начнем тренироваться, почему этот болт застрял!

Почему влюбленный паддок?

Фактически, сверление забивается в стене или на земле из-за неудачного зажигания перфоратора!

Это означает, что в течение периода бурения перфоратор не выступает в противоположном направлении от стены, но хочет просверлить отверстие за один шаг. Все еще видя код болта со стены, который вы получаете, сверлите крошки? Таким образом, в основном, он застрял в стене или на земле из-за этого сверла и перфоратора. Это хорошо, если это крошечная часть материала, который вы тренируете, и у вас короткая тренировка, но если она длинная?

И материал, пробуренный большой фракцией: гравий и т. Д.? Из-за этих компонентов пробуренного основания, моя дорогая, сверло по существу прикреплено! Пожалуйста, управляйте перфоратором правильно, и вот как это сделать правильно. См. Здесь. * (Тема называется — как правильно управлять перфоратор).

Второй момент, когда барабан забит или застрял между арматурой!

Но опять же, если вы правильно просверлите отверстие, вы почувствуете момент до того, как винт будет вывинчен из винта. Это очень хорошо, если вы не нажимаете перфоратор, чипы из бетона не будут течь.

Третий момент, когда бурение цепляется за бетонную стену или пол, когда бурение падает между крупными и твердыми частицами: камнями, галькой, пилингом и т. Д. Опять же, все эти проблемы из-за неправильной работы с перфоратор!

Ну, ладно, оказалось, что это произошло, и теперь мы поймем с фиксированным тумблером.

Как получить дрель, прикрепленную к стене или полу?

Первая и самая необходимая мера, которая должна быть предпринята в то время, когда сверление закрывается в бетонной стене или в бетоне Растяжка длинного сверла такая же, как усиленная стяжка, покрытие пластины), поэтому отключите вращение и дайте чистый удар (включите функцию удара без вращения) и потяните в противоположном направлении от стены или пола, потяните его.

Несколько советов для использования инструмента

Использовать при работе средства защиты: беруши, перчатки, защитные очки.
Нельзя оказывать усилие на перфоратор во время работы.
Недопустим холостой режим работы аппарата.
В случае если обрабатываемый материал имеет повышенную твердость, то необходимо применить смазку. Альтернативой смазке может служить обычное машинное масло.
В случае использования длинного бура сверление необходимо сделать более коротким.
Для увеличения срока службы инструмента необходимо периодически охлаждать бур в воде или в масле, делать перерывы в работе.

Источник: pro-instrument.com

Как тянуть сверло

При таких манипуляциях мы создали обратную скуку и сверление с таким эффектом, что мы оставляем стену или пол без нажатия. И как бы он не застрял из-за подкрепления или потому, что был влюблен из-за большой части решения.

Существует возможность поворота пуансона в направлении против часовой стрелки, если такая функция доступна и тихо нажмите кнопку запуска. Но это может вызвать облизывание барабана в механизме. Если у вас есть гарантия на перфоратор, попробуйте потянуть его в противоположном направлении.

Есть еще один способ развернуть стену, но это более экзотично.
Для этого нам нужен газовый ключ, который мы тянем за сверла, а в противоположном направлении мы пытаемся расслабиться. Дело в том, что ключ газа имеет гораздо больший крутящий момент. Если такой тест не перемещает ключ, молоток должен быть взят и в противоположном направлении двигаться от стены. Я знаю, что это очень неловко, но метод заслуживает уважения. Медленно размножайте сверло по бокам и ударяйте все по одному и тому же ключу в противоположном направлении, вытащите его из стены.
Существует еще одна сумасшедшая возможность вытащить забитую дрель — место, где застряла буровая головка, необходимо просверлить отверстия вокруг отверстий, которые будут выполняться конусом, наклоненным к точке сверления.
Через отверстие будет достигнуто отверстие диаметром 10 см. Это займет много времени, если экран сверления будет глубоким. Но если он не может быть похоронен там или разрезан, тогда этот метод будет действовать. Затем отверстие закрывается.
Но самый неприятный момент — когда полость может определенно выйти из-под земли или стены. В те моменты остается одно, если вам не нравится сверлить, просто разрежьте его с помощью мельницы, не забывая места, где чипы летают, чтобы покрыть их или разбить молотком!
Это так грустно. Удачи, и пусть бурение никогда не споткнется в стену или пол.

Материал под названием «Как получить взрыв со стены», подготовленный специально для строительной площадки, ремонт и отделка помещений — Строительство от a до i. Энакиве-Донецк *.

Чем освободить двухмуфтовый патрон

В отличие от ключевого, у этого типа патрона нет зубчатки и, соответственно, упора. Его кольца относительно гладкие. В этом случае идеальное решение — съёмный держатель «магазин», который часто идёт в комплекте с современными дрелями. Также понадобится молоток:

Держателем обхватить верхнюю, ближнюю к сверлу муфту (кольцо) и зафиксировать максимально надёжно.
Зажать дрель тисками, струбциной, в руках или между колен.
С силой ударить по рукоятке «магазина» в направлении, в котором в норме раскручивается верхняя муфта.

Одного удара достаточно — кольцо сдвигается, и сверло достаточно легко освобождается. Чтобы облегчить скольжение, допустимо капнуть между кулачками патрона или под муфту немного масла или смазки.

Как тренироваться со стены.

Бур застрял в перфораторе — как вытащить

Всем привет! В этой статье я расскажу, что делать, если у вас в перфораторе застрял бур — как его вытащить и как в дальнейшем не допускать этого. С такой проблемой сталкивались многие пользователи этой техники. Некоторые даже ломали из-за этого свой инструмент, чего, конечно же, я вам не желаю. Существуют два основных способа вынуть бур, если его заклинило в патроне.

Они довольно просты и их мы обязательно ниже рассмотрим. Но для начала думаю, будет лучше рассмотреть причины заклинивания.

Правила пользования прибором

Перфораторы широко используются в современном строительном производстве, они заменили монотонный и малоэффективный ручной труд. Но его использование сопряжено с определёнными рисками, о которых надо знать, прежде чем приступать к работе.

Прежде всего работать нужно исправным инструментом в штатном режиме, разрешённом производителем. Электропитание должно обеспечиваться через кабель, сечение которого соответствует потребляемой мощности.

После транспортировки перфоратора в холодное время года для размягчения смазочных жидкостей внутри механизма необходимо выждать не менее получаса.

Оператор, осуществляющий работу, должен быть здоров. Перед работой необходимо изучить инструкцию к прибору и правила техники безопасности.

Причины заклинивания

Основной причиной является расплющивание хвостовика. Второй деформацией, ведущей к заклиниванию может быть его искривление. Обе эти деформации возникают вследствие того, что используется дешевая оснастка из низкокачественного металла, который не выдерживает нагрузки, которые оказывает на бур ударный механизм перфоратора.

Поэтому одно из правил, которое следует выполнять, пользуясь этой техникой — это использование хорошей оснастки от солидных производителей. Это могут быть расходники под теми же брендами, под которыми выпускают качественный электроинструмент — Bosch, Makita и т.д. Также есть фирмы, занимающиеся только производством оснастки, например, Projan, Drebo. В любом случае в специализированных магазинах продавец-консультант всегда укажет, какая расходка качественная, а какая нет.

Почему же низкокачественный хвостовик плющится или искривляется?

Расплющивание происходит из-за того, что сам механизм перфоратора сделан так, что по хвостовику постоянно бьет специальный боек, который разгоняется за счет пневмомеханизма, расположенного внутри корпуса. Об этом я писал вот в этой своей статье.

Оснастка перфоратора

Чтобы получить более полное представление о широких возможностях перфоратора, совершим краткий экскурс в мир насадок, которые применяются в работе этого электроинструмента. Основные виды насадок:

Буры. «Свёрла», предназначенные для бурильных работ по камню и бетону. На конце усилены твердосплавной головкой. Основное предназначение — проведение монтажных работ, крепёж, проводка коммуникаций.
Коронки (цифенборы). Устройство для вырезания отверстий большого диаметра. Если необходимо сделать отверстие большой глубины, с коронками применяют специальные переходники, позволяющие выдвигать оснастку на нужную длину. Успешно применяются для обработки керамической плитки, в монтаже электрооборудования.
Зубила. Самая многообразная категория насадок для перфоратора. Различаются размерами, формой, длиной и шириной рабочей поверхности. Бывают зубила в форме пики, в форме плоской лопатки, а также канальные зубила (штроберы), предназначенные для выдалбливания каналов в бетонных или кирпичных стенах. Незаменимый помощник при демонтажных работах (снятие старой плитки, демонтаж стяжки, подгонке и выравнивании кирпичной кладки перед штукатуркой).

Фотогалерея: буры, коронки и зубила

Устанавливаются все виды насадок в SDS+ патрон одинаково, в фиксации используется принцип подвижных зажимных шариков. При правильной установке оснастка может свободно перемещаться по продольной оси, не выпадая при этом из гнезда.

Если загорелся красный светодиод на контрольной панели перфоратора, это означает, что агрегат работает с превышением нормативной нагрузки на двигатель. Следует провести технический осмотр и устранить причину перегрузки.

Как вытащить сверло из дрели перфоратора?

Удар имеет довольно большую силу, из-за чего плохая по качеству сталь не выдерживает. Кроме того, некоторые не используют смазку для буров, из-за чего происходит перегрев хвостовика, из-за чего последний плющится еще легче.

А если говорить про искривление, то ее причина вполне очевидна. Бур, заглубляясь в материал, начинает все больше испытывать сопротивление. И если оно будет больше, чем то, на которое рассчитана сталь, из которой сделан бур, то может произойти его искривление, в том числе и в районе хвостовика.

Таковы причины.

Теперь, когда мы их рассмотрели, можно перейти собственно к извлечению.

Принцип действия перфоратора

Новаторская суть изобретения перфоратора заключается в том, что ударная сила генерируется самим инструментом. Происходит это за счёт преобразования вращательной энергии электродвигателя в поступательное движение поршня. Поршень приводит в движение боёк (ударник), который уже непосредственно выполняет работу.

В зависимости от того, какой инструмент используется, какой режим активирован, перфоратор может сверлить, бурить или работать в режиме отбойного молотка.

Номинальная мощность перфоратора колеблется в диапазоне от 1,5 кДж до 20 кДж. Если представить, что с высоты 1 м на пол уронили гирю весом в 1кг, то она ударит по поверхности пола с силой в 1 кДж. Соответственно, 20-килограммовая гиря ударит с силой 20 кДж.

Основные режимы работы перфоратора

Перфораторы работают в нескольких основных режимах, переключаемых оператором в зависимости от проводимых работ.

Сверление

Выполняется после переключения регулятора в соответствующий режим (пиктограмма сверла). Подавляющее количество моделей перфораторов снабжены функцией постепенного набора оборотов рабочего вала. Управляется частота оборотов с помощью кнопки пуска. При слабом нажатии обороты от ноля плавно поднимаются выше. При нажатии кнопки до упора обороты становятся максимальными.

В зависимости от того, какой материал надо просверлить, рекомендуется регулировать частоту оборотов сверла или бура. Так, деревянные изделия лучше всего сверлить на высоких оборотах, металлические на низких, а бетон или камень — на средних.

Чаще всего перфоратор используется для сверления камня или бетона. Связано это с тем, что устройство патрона для крепления бура имеет люфт в продольной оси, рассчитанный на ударно-бурильную функцию. Поэтому при сверлении отверстий в дереве или металле не всегда можно достичь желаемой точности. Наконечник бура может слегка «вилять».

Для точного сверления отверстий рекомендуется использовать кулачковый патрон с SDS-хвостовиком. Сверло без люфта закрепляется в кулачковом патроне, который вставляется в перфоратор. Кулачковый патрон входит в комплект либо приобретается отдельно. С помощью сменного патрона можно сверлить любые отверстия и материалы.

В режиме сверления можно использовать перфоратор как миксер для замешивания различных строительных смесей — от краски до лёгких штукатурных и гипсовых составов. Большое удобство заключается в том, что скорость и направление вращения удобно регулируются.

Бурение

Режим бурения включается переводом регистра переключателя в среднее положение (нужно выбрать пиктограмму сверла и молотка). Обычно обозначается знаком нарисованного на корпусе сверла и молотка одновременно. Применяется бурение для долбёжки бетонных и каменных материалов. Можно не только делать отверстия, но также прокладывать каналы для разводки электрических и других кабелей в штукатурке или кирпичных стенах.

Так как бурение имеет множество разнообразных форм, инженерами разработаны многочисленные насадки для ведения работ в различных условиях. Все их объединяет наличие специального хвостовика, который совмещается с патроном SDS+.

Ударный режим применяется для монтажных и демонтажных работ. На переключателе режимов обозначен пиктограммой молотка. При работе в этом режиме отсутствует вращение рабочего вала. Происходит только поступательное движение инструмента.

Реверс

Функция реверса позволяет переключать направление вращения патрона в разных направлениях.

Часто при бурении железобетонных конструкций бур упирается в арматуру и входит с ней в клинч. Для того, чтобы освободить его, предусмотрен переключатель реверса, который даёт возможность провернуть бур в обратном направлении и продолжить бурение, минуя арматуру. Обычно кнопка реверса расположена непосредственно возле пусковой кнопки агрегата.

Режим реверса превращает перфоратор в шуруповёрт, которым можно закручивать и откручивать болты, гайки и шурупы любого размера и конфигурации.

Дополнительные возможности инструмента

Кроме вышеперечисленных, к стандартному набору опций в современном перфораторе относятся:

линейка для определения глубины отверстия;
рычаг фиксации рабочего положения пусковой кнопки;
предохранительная муфта — останавливает работу мотора при заклинивании бура.

А также в конструкцию каждого устройства заложены системы:

пылеудаления — крыльчатка на двигателе с системой отводящих пыль каналов;
погашения вибрации — специальные пружины между корпусом и силовым агрегатом;
электронного регулирования работы и контроля состояния щёток на коллекторе электромотора.

Важное правило, несоблюдение которого может привести к выходу перфоратора из строя. Переключение режимов должно производиться только при полной остановке работы инструмента.

Видео: переключение режимов перфоратора

Разборка патрона SDS

Для оценки состояния патрона перфоратора этот узел нужно разобрать. Начинают разборку со снятия переднего резинового пыльника. Он ничем не крепится, достаточно поддеть его отверткой.

Далее снимают стопорное кольцо и шайбу. Так освобождается пружина.

При снятии пружины нужно соблюдать осторожность: под ней расположены стопорные шарики, они легко выскальзывают и могут потеряться. После удаления пружины можно снять задний пыльник.

Цилиндр закреплен четырьмя вставками, одновременно проходящими через стенки ствола перфоратора. Вставки входят в стенки заподлицо, ухватить их не за что. Для выемки вставок удобнее всего воспользоваться небольшим магнитом или намагниченной отверткой. Освобожденный патрон вынимают, слегка покручивая из стороны в сторону. Проведя осмотр, делают заключение: требуется замена всего патрона или только некоторых деталей. Сборка производится в обратном порядке.

Как правильно вставить сверло в дрель и как его снять

Самая полная информация по теме: “как правильно вставить сверло в дрель и как его снять” с полным описанием и комментариями от профессионального мастера.

Дрель — это необходимый в хозяйстве и широко распространенный инструмент. Каждый человек сталкивается с моментом, когда он первый раз решил ею воспользоваться, и вначале задумывается о том, как вставить сверло в дрель.

Схема устройства сверла.

Действительно, без разрешения вопроса ее использование невозможно. Решение этой задачи не является большой проблемой, но при использовании инструмента в первый раз лучше посоветоваться. Неправильно вставленный режущий элемент может наделать много ненужных хлопот.

Дрель является инструментом для сверления отверстий. К разновидностям можно отнести перфоратор и шуруповерт. Во всех конструкциях движение рабочему элементу передается от источника энергии через патрон, в котором и закреплен рабочий элемент.

Для дрелей используется инструмент, представляющий собой цилиндрический металлический стержень. Он состоит из трех частей — рабочая часть, хвостовик и шейка. Для закрепления служит хвостовик, который может отличаться по форме своего поперечного сечения (круг, треугольник, четырехугольник). В большинстве случаев используются аппараты с круглым хвостовиком. Сверла имеют различный диаметр, а также длину хвостовика и рабочей части.

Устройство патрона для дрели.

Абсолютное большинство бытовых инструментов содержат патрон кулачкового типа. Такие составляющие изготавливаются в виде цилиндрического корпуса, по поверхности которого перемещается регулировочное кольцо (гильза). Внутри цилиндра размещаются кулачки, которые за счет конусного исполнения их поверхности приближаются друг к другу при вращении кольца по часовой стрелке и отдаляются при движении против часовой стрелки.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

В зазор между кулачками вставляется хвостовик. Смыкаясь, кулачки закрепляют рабочий орган в патроне. Такая конструкция патрона позволяет зажимать рабочие элементы с хвостовиком цилиндрического типа различного диаметра. Кулачковые для бытовых дрелей выпускаются со стандартным диапазоном закрепляемых сверл — 0,8-10 мм и 1,5-13 мм.

Патроны для бытовых дрелей изготавливаются с двумя вариантами зажимов — обычный (ключевой или зубчато-венцовый) и быстрозажимный. В обычном патроне движение регулировочного кольца обеспечивается зубчатым приводом при помощи специального ключа. В быстрозажимном патроне для задания движения кулачкам используется металлическая гильза с рифленой поверхностью. Вращение гильзы осуществляется вручную. В конструкции быстрозажимных экземпляров могут применяться блокирующие или зажимные элементы для ограничения усилия затягивания. В таких случаях окончание зажатия режущего элемента фиксируется щелчком или срабатыванием блокирующего пальца (кнопки).

Кроме того, патроны могут быть одномуфтовые или двухмуфтовые. В первом случае вращение регулировочной гильзы происходит относительно корпуса дрели и достаточно зафиксировать только его. Во втором случае, гильза перемещается относительно второй муфты (кольца), которое, в свою очередь, может вращаться относительно корпуса, что требует фиксировать вторую муфту рукой при вращении гильзы.

Безопасность работы и качество сверления во многом определяется тем, как вставить сверло в инструмент и закрепить его в патроне. Плохо закрепленное сверло может вылететь и нанести травму. Следовательно, первое требование — рабочий элемент должен быть надежно закреплен. Для этого его необходимо погружать в патрон до упора. Увеличивать длину рабочей части за счет неполного вхождения хвостовика не рекомендуется. Если диаметр рабочего органа не входит в диапазон гарантированного зажатия, то использовать такой инструмент нельзя.

Следующее условие — сверло в дрели должно быть закреплено строго по оси. Любое отклонение сверла от оси приведет к некачественному сверлению (завышение диаметра отверстия, отклонение отверстия от круглой формы или извилистость отверстия по толщине изделия) за счет эффекта биения.

Установка сверла в дрель с быстрозажимным патроном

Схема подключения кнопки дрели.

Прежде чем вставить сверло в дрель, необходимо вначале проверить ее работоспособность, т. е. включить ее. Затем следует проверить патрон. Для чего, прежде всего, необходимо обесточить инструмент — все работы по установке сверла проводятся в состоянии, когда вилка отсоединена от электросети! Вручную, путем вращения гильзы против часовой стрелки, максимально разводятся кулачки патрона; а потом вращением гильзы по часовой стрелке максимально сводят их. Вращение должно быть легким. Если возникают затруднения, то следует произвести смазку.

После проверки следует развести кулачки на расстояние, немного превышающее диаметр сверла. Затем надо вставить режущий элемент в патрон до упора. Закрепление сверла в быстрозажимном экземпляре производится путем вращения рукой гильзы по часовой стрелке. При этом другой рукой фиксируется неподвижно кольцо муфты внизу (при двухмуфтовом исполнении) или сама дрель (при одной муфте).

Вращение гильзы производится до щелчка или срабатывания защелки, а при их отсутствии в конструкции дрели до тех пор, пока возможно вращение вручную при полном усилии.

Для того чтобы установить сверло в такую дрель, проводятся те же работы, что и для быстрозажимного варианта. Различие заключается в способе вращения регулировочной гильзы. В таком патроне на гильзе сбоку предусмотрено гнездо для вставки специального ключа. Ключ необходимо вставить в гнездо и, вращая по часовой стрелке до упора, обеспечить закрепление.

По окончании установки необходимо проверить (визуально и вручную) надежность закрепления и расположение рабочего элемента относительно оси. После того как сделано все, чтобы вставить сверло, дрель можно включать и начинать работу.

Как правильно вставить и вытащить сверло в перфоратор, шуруповерт и дрель

Популярность вопроса о том, как вставить сверло в перфоратор или электрическую дрель, объясняется достаточно просто: такие устройства активно используются как в промышленных, так и в бытовых условиях.

Патроны бывают разные, как и закрепляемые в них насадки

Неправильно установленное сверло может привести к целому ряду проблемных ситуаций:

невозможности работы с перфоратором или дрелью;
получению неровных отверстий с разбитой внутренней поверхностью;
вылету сверла, что чревато серьезными травмами.

Несмотря на то, что вставить сверло в перфоратор или дрель не так уж сложно, подходить к решению этого вопроса следует ответственно.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Прежде чем разбираться с тем, как правильно установить сверло в перфоратор, желательно выяснить, как вставить сверло в дрель. Элементом ее конструкции, в котором фиксируется хвостовик сверла, является патрон. На большинстве моделей современных дрелей установлены патроны кулачкового типа, состоящие из:

корпуса цилиндрической формы;
кольца или гильзы, которые вращаются вокруг внешней поверхности корпуса;
кулачков, установленных во внутренней части корпуса.

Конструкция кулачкового патрона

При вращении гильзы по часовой стрелке кулачки одновременно приближаются друг к другу, тем самым надежно зажимая хвостовик устанавливаемого сверла. Соответственно, вопрос о том, как вытащить сверло из дрели, решить нетрудно: достаточно начать вращать гильзу против часовой стрелки. При этом кулачки начнут расходиться, что позволит легко вынуть сверло из дрели. Следует иметь в виду, что перед установкой сверла кулачки следует разжимать с запасом, в таком случае инструмент можно будет легко вставить.

Удобство использования патронов кулачкового типа заключается не только в оперативности и высокой надежности установки инструмента, но также и в том, что в них можно вставить сверла практически любого диаметра. При использовании таких патронов сложностей с тем, как поменять сверло в дрели, как правило, не возникает. Правильно вставленный инструмент держится в таких патронах надежно и позволяет просверлить точное отверстие.

Если вы стали замечать проскальзывание зубьев в момент затяжки патрона – замените стертый ключ на новый

Кулачковые патроны используются как в промышленных, так и бытовых инструментах для сверления. Зажимные устройства бытовых дрелей выпускаются для двух диапазонов диаметров сверл: от 0,8 до 10 и от 1,5 до 13 мм.

Конструкция кулачковых патронов может предусматривать два различных способа зажима инструмента: ключевой и быстрозажимной.

В первом случае гильза приводится в действие при помощи специального ключа, на конусной рабочей части которого имеются зубья. Ключ, чтобы привести в действие зажимной механизм, надо вставить в отверстия на боковой части корпуса патрона и вращать. Таких отверстий в отдельных моделях может быть даже три. Соответственно, чтобы ослабить или зажать кулачки, ключ необходимо вставить в каждое из них и начать вращение против часовой стрелки или по ней.

После ослабления кулачков при помощи ключа необходимо провернуть против часовой стрелки и сам патрон, что позволит увеличить расстояние между кулачками до требуемой величины. Вставленный инструмент фиксируется в обратной последовательности: сначала зажимается сам патрон (при его вращении по часовой стрелке), а затем при помощи ключа зажимаются гнезда.

Вытаскивать и устанавливать сверла при использовании быстрозажимного патрона значительно проще и быстрее. В нем гильза приводится в действие за счет ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.

Перед тем как вставить сверло, сначала убедитесь, что дрель находится в рабочем состоянии и обесточьте ее. Только после этого можно приступать к установке сверла.

Разновидности быстрозажимных патронов

Как уже говорилось выше, перфоратор перед установкой сверла надо проверить на работоспособность. Чтобы выполнить такую проверку, рабочий режим перфоратора устанавливается на сверление без боя. Если после нажатия пусковой кнопки устройства вы услышите и почувствуете, что его двигатель работает ровно и без толчков, значит, перфоратор можно использовать по прямому назначению, предварительно вставив в него сверло или бур.

Чтобы в перфораторе закрепить сверло с цилиндрическим хвостовиком, используйте переходник с патроном кулачкового типа

Перед тем как вставить сверло в перфоратор, необходимо обработать хвостовик рабочего инструмента специальной смазкой, которая защитит его от коррозии. Сама процедура установки сверла в перфоратор выглядит следующим образом.

Перфоратор задней частью устанавливается на пол или другую твердую поверхность.
Подвижная часть зажимного устройства оттягивается назад.
Инструмент вставляется в перфоратор до упора. При этом сверло или бур, которые надо вставить в перфоратор, необходимо держать вертикально. Если пренебречь этим требованием, можно столкнуться с тем, что инструмент будет вылетать или даже ломаться, а также это может привести к выходу из строя самого перфоратора.

Надавливать следует до щелка, затем потянуть бур, если не вынимается – всё хорошо

Учитывая тот факт, что зажимные патроны на современных перфораторах отличаются достаточно простым принципом действия, вопросов о том, как достать сверло из перфоратора, как правило, не возникает.

Сняв с перфоратора использованный инструмент, чтобы заменить его на другой, желательно сразу очистить его хвостовик от смазки и строительной пыли. При этом хвостовик сверла, который вы собираетесь вставить, также должен быть очищен и предварительно смазан. Замененный таким образом инструмент не нанесет вреда зажимному механизму перфоратора и прослужит намного дольше.

Смазка продлевает срок службы как самого бура, так и перфоратора

Используя перфоратор, можно не только получить просверленный элемент конструкции, но и выполнить обработку при помощи специального зубила. Можно также устанавливать в качестве рабочего органа такого устройства миксер.

У домашних мастеров часто также возникают вопросы о том, как вставить сверло в шуруповерт или как поменять патрон на перфораторе. Решить первый вопрос достаточно просто, так как в конструкции шуруповерта используются патроны такой же конструкции, как на дрелях и перфораторах. А вот к вопросу о том, как правильно заменить патрон на перфораторе, следует подходить со знанием дела: выполнить такую процедуру, не имея определенных знаний и навыков, непросто.

Несколько советов по использованию инструмента для сверления

Чтобы не столкнуться с тем, что вылетающий инструмент или бетонная крошка нанесут вред вашему здоровью, работы по сверлению необходимо выполнять с соблюдением всех мер безопасности. В качестве средств, обеспечивающих такую безопасность, следует использовать защитные очки, перчатки, беруши или наушники, защищающие органы слуха. Естественно, все работы необходимо выполнять в специальной одежде, в которой не должно быть свисающих элементов, которые могут намотаться на сверло.

Чтобы исключить перегрев используемого для сверления электрического инструмента, необходимо регулярно давать ему отдых. Очень важно правильно вставить сверло (делать это нужно до упора инструмента).

Два способа зажима тонкого сверла патроне, если кулачки немного не доходят до хвостовика

Если сверло в процессе сверления застряло в стене, то извлекать его следует, не снимая инструмент с ее поверхности. Для этого сверло надо вынуть из перфоратора и вставить другое, при помощи которого необходимо начать разрушать стену вокруг застрявшего в ней сверла.

Если сверло не извлекается из дрели или перфоратора, то его надо зажать в тисках, а затем при помощи молотка, используя деревянную прокладку, постучать по кулачкам зажимного механизма. Помочь в этом вопросе может масло, несколько капель которого заливают в патрон ключевого типа.

Нередко могут возникать трудности и проблемы в работе с перфоратором или дрелью. Главным образом, проблема может заключаться в неумении правильно работать со сверлами. Для начала рассмотрим некоторые отличия патронов и сверл.

Разновидности патронов

Сверла подразделяются на применяемые по:

Разновидности сверл

Сверла могут быть:

Спиральными. Они являются универсальными и применяются для сверления самых разных материалов.
Корончатыми. Если нужна регулировка глубины, то используется данное сверло, которое может сделать отверстие большим.
Перовыми. Этими сверлами делают отверстия в деревянных изделиях.
Ступенчатыми. Их используют для сверления в ондулине, железе и металлочерепице.
Фрезерными.
Ружеными и так далее.

Также сверла отличаются и своим наконечником. Они специально изготавливаются для ударной и обычной дрели, а по форме напоминают цилиндр.

Что касается самих патронов, то здесь также имеются отличия. Например, некоторые используются для ударной дрели, а другие для обычной дрели или перфоратора. В каждом отдельном случае закрепить сверло можно по разному.

Можно встретить патроны, в которые возможно вставить сверла как для перфоратора, так и для дрели. Но в целях безопасности этого лучше не делать. Принципы работы перфоратора и дрели сильно отличаются друг от друга.

Патрон кулачковый для дрели

Патроны в свою очередь также могут быть двух видов:

Ключевой патрон требует специального ключа для установки сверла. Патрон зажимается ключом, который вставляется в его отверстие и крутится по часовой стрелке. Так, сверло надежно закрепляется. Что касается быстрозажимного, то он подразделяется на два вида: одномуфтовый и двухмуфтовый.

Техника замены патрона представлена в видеоматериале:

Двухмуфтовый патрон имеет две муфты, одна из них зажимается, второй рукой крутится другая муфта. Если говорить об одномуфтовых патронах, то патрон зажимается одной рукой. Замена сверл в таком патроне происходит гораздо быстрее в отличие от ключевого. Но что касается фиксации сверла, то оно значительно слабее держится при таком варианте.

Устройство патрона

Крепление сверла всегда осуществляется вертикально, иначе есть риск сломать не только сверло, но и сам инструмент.

Итак, как вставить сверло в перфоратор или дрель правильно?

Смазка для сверла

Чтобы этот процесс прошел гладко, важно соблюсти некоторые последовательные шаги:

Перед тем как вы будете устанавливать сверло в дрель, убедитесь в том, что дрель отключена от сети.
Затем сверло вставьте в патрон. Для этого предварительно необходимо убедиться, что используемое сверло предназначено для конкретного инструмента.
Чтобы уменьшить износ патрона на перфораторе, можно сверло смазать специальной смазкой. Можно ее нанести в отверстие патрона.
Далее закрепите сверло.
После установки сверла в патрон важно убедиться в том, что оно не шатается.

В процессе сверления нельзя прикасаться к вращающим элементам дрели или перфоратора. Как видно, установка сверла не составляет особенных проблем.

Все зависит от используемого вами патрона. Но как быть, если после работы не получается извлечь сверло из патрона?

Застряло сверло

Обычно изъятие сверла из патрона не составляет особенных проблем. Например, в ключевом патроне достаточно ключ повернуть против часовой стрелки. В быстрозажимном патроне все действия происходят также просто. Для этого муфта крутится против часовой стрелки. По такому принципу вытаскиваются сверла из других видов патронов. Но как быть, если сверло прочно засело в патроне? Чаще всего такая проблема может возникнуть с быстрозажимными патронами. Для извлечения сверла потребуются большие усилия.

Например, дрель можно зажать в левой руке и вскользь ударить по нижней части патрона внутренней стороной ладони. Обычно после таких действий сверло легко вынимается.

Если патрон металлический, то также можно слегка постучать по патрону молотком. Постукивать необходимо до тех пор, пока хвостик не появится из патрона. Если и так не получается, то можно воспользоваться газовым ключом.

Если никакие манипуляции вам не помогают, придется снять патрон с дрели/перфоратора и разобрать его.

Бывают и другие случаи, когда сверло застревает в стене. В таком случае сверло прокручивается в патроне. Для его изъятия потребуется навесу разжать патрон и удалить сверло из стены.

Итак, как мы рассмотрели с вами все возможные ситуации, которые могут возникнуть в работе с перфоратором и дрелью при смене сверла.

Смотрите, как правильно вставлять сверло в дрель:

Дрель и перфоратор, как инструменты, заставляющие вращаться режущие элементы, – незаменимые машины для строительства, ремонта, монтажа различного оборудования и прочих видов работ. Как вставить сверло в дрель и перфоратор? Если это не сделать правильно, то не получится работать с имеющимся электроинструментом и применить его в своей деятельности.

Вопрос, конечно, несложный, но требует должного внимания, так как неправильно зафиксированное сверло может привести к проблемам: неровное и разбитое отверстие, вероятность того, что сверло выпадет из инструмента, нанеся травму, и прочие неприятности. Для начала рассмотрим, как вставляется сверло в дрель.

Для правильной работы, сверло необходимо закрепить хвостовиком в патрон дрели. Большинство дрелей имеют патрон кулачкового типа. Такие детали представляют собой цилиндрический корпус. По поверхности патрона вращается кольцо, или гильза. Внутри цилиндра находятся кулачки, которые во время вращения гильзы по часовой стрелке, приближаются друг к другу, сжимая собой сверло. При вращении против часовой стрелки, кулачки отдаляются друг от друга, расслабляя жим сверла, благодаря чему, его можно легко вынуть или заменить. Расслаблять кулачки нужно с запасом, чтобы сверло могло легко вставиться.

Принцип работы кулачков позволяет закреплять сверла любого диаметра. Бытовые дрели, обычно, выпускаются со стандартным допустимым пробелом диаметра сверл – 0,8–10 мм. Есть и другой интервал у некоторых моделей – 1,5–13 мм.

Памятка! При сверлении кафельной плитки нужно отключить ударный механизм.

Способ зажима бывает ключевой и быстрозажимной. При первом варианте регулировочная гильза приходит в движение благодаря специальному ключу. Сбоку патрона размещается отверстие, в которое вставляется специальный ключ с зубчиками. Иногда такое отверстие может быть не одно, а целых три, и каждое из них нужно ослабить, вращая ключом против часовой стрелки. Потребуется одно – два вращения, не более. Затем начинаем вращать против часовой стрелки сам патрон, увеличивая диаметр отверстия для сверла. Теперь, вставив сверло, зажимаем сначала патрон, потом гнёзда.

В быстрозажимном патроне гильза вращается вручную. В дрелях и шуруповертах с таким зажимом часто используются блокирующие элементы, которые ограничивают силу стягивания.

Перед тем как закрепить сверло, необходимо убедиться в том, что аппарат работает. Затем его нужно обесточить, и после этого можно вставлять сверло.

Никогда не стоит экономить на сверлах. Хорошее сверло и работу выполнит качественнее и прослужит дольше.

Как и в случае с дрелью, перед тем как вставить сверло в перфоратор, нужно убедиться в его исправности. Поставив инструмент в режим сверления без боя (левое положение), нажимаем пусковую кнопку. Если звук двигателя ровный и без толчков, можно фиксировать сверло.

Прежде всего, хвостовик сверла нужно как следует смазать и вставить в патрон. В качестве смазки лучше использовать фирменные средства, защищающие металлические детали от коррозии. Ставим перфоратор рукояткой на пол или на прочную поверхность, заднюю часть зажимного устройства оттягиваем назад и до упора вставляем сверло.

Памятка! Для сверления бетонной стены лучше использовать перфоратор, нежели дрель с ударным механизмом.

При замене сверлящих инструментов, обращайте внимание на хвостовик, очищен ли он от старой смазки и пыли. Сверла должны быть чистыми, без каких-либо налипаний. Если при погружении сверла в патрон, возникают излишние трения, лучше не спешить с работой, а своевременно смазать механизм свежей смазкой, удалив старую, на которую попал строительный мусор. Сверло должно въезжать легко и плавно.

При установке, сверло нужно держать вертикально. Неосторожное движение и неправильное крепление может повредить не только сверло, но и также сам инструмент.

С перфоратором могут также использоваться зубила, миксеры и прочие инструменты. Сверлом ли собираетесь выполнять работу, или другой насадкой, учитывайте мощность двигателя, справится ли он с большой нагрузкой.

Работая электроинструментом, никогда не забывайте о мерах безопасности. Необходимыми защитными элементами являются специальные очки, беруши или наушники, а также перчатки. Работать следует в спецодежде, исключающей шнурки, ремни, и прочие свисающие аксессуары, которые могут намотаться на сверло. Не позволяйте прибору долго работать впустую. Выключайте его после каждого выполненного этапа работы. Давайте инструменту отдыхать, особенно если чувствуете его перегрев. Обычно «график» составляет 30 минут работы на 10 минут отдыха.

Сверло необходимо вставлять в патрон перфоратора до упора. Стремиться сделать отверстие глубже за счет неполного погружения сверла, настоятельно не рекомендуется.

Если сверло застряло в дрели, нужно зажать его в тисках, и через деревянную планку стучать молотком по кулачкам, не отпускающим сверло. Застрявшее в перфораторе сверло можно вытащить, капнув в ключевой патрон немного масла, или же совсем сняв патрон вместе со сверлом и поместив его в бензин.

Если сверло увязло в стене, не стоит расшатывать дрель или перфоратор, так как это может привести к его поломке. Лучше вытащить сверло из патрона, вставить другое и начать разбивать стену вокруг застрявшего орудия. Таким образом, его можно будет легко извлечь из стены.

Подведя итог, можно сказать, что если правильно зафиксировать сверло в дрели и перфораторе, каждый шаг выполняемой работы будет соответствовать нормам безопасности и поможет в решении поставленных задач и вы сможете правильно сверлить отверстия.

В этом видео рассказывается как работать с перфоратором и показано как в него вставлять сверло:

В этом видео рассказывается как работать с дрелью, рассказывается о видах патронов и как в них вставляется сверло:

Как вставить сверло в перфоратор: инструкция по работе, эксплуатация и ремонт

Ручной электрический инструмент обрел большую популярность за последние годы. Одним из самых востребованных является перфоратор. Его применяют на любом производстве и в бытовых условиях.

Правильное использование этого инструмента позволит не только продлить срок его службы, но и сэкономить на расходном материале. Перфораторные сверла отличаются от тех, которые применяются в дрелях, а, значит, их способ крепления будет другой. Как правильно вставить сверло в перфоратор, рассмотрим ниже.

С повсеместным применением перфоратора строительные и ремонтные работы значительно упростились. Ведь в случаях, в которых требуется сверление отверстий в бетоне, кирпиче, асфальте, этот прибор незаменим. Везде, где требуется бурение с ударом. Кроме того, он используется для выполнения задач, характерных для дрели, хотя патрон перфоратора отличается.

Этот инструмент имеет три стандартные функции:

сверление без удара;
сверление с помощью специального бура с ударом;
пробивание отверстий зубилами, пиками или лопатками.

Еще одно отличие перфоратора от дрели заключается в том, что он имеет большую мощность. Она начинается с 700 Вт и достигает 3 кВт.

Перечень работ, выполняемых перфоратором, велик:

сверление;
вырезание отверстий большого диаметра;
долбление;
штробление.

Для выполнения этих задач применяются различные насадки, выполненные из прочных материалов.

Для сверления отверстий в бетоне или кирпиче существуют буры из высокопрочной стали с победитовыми наконечниками. Для их фиксации в патроне есть несколько разновидностей хвостовиков:

SDS plus. Эта разновидность самая распространенная. Она используется для сверл диаметром 4-26 мм.
SDS max. У хвостовиков этого типа более длинная проточка. Они применяются в тяжелых инструментах большой мощности. Диаметр этих буров свыше 26 мм. Длина таких сверл – от 25 см до 1,2 м.
SDS quick. Это редкая разновидность хвостовиков. Они используются в перфораторах “Бош”. Как вставить сверло с подобным хвостовиком в обычный инструмент? Для этого нужно сменить патрон.

По хвостовой части все насадки идентичны. Рабочая часть отличается в зависимости от функции:

Буры применяются для сверления отверстий. Отличие в наконечниках будет зависеть от твердости материала, который предполагается сверлить.
Коронки используются для прорезания отверстий большого диаметра. Например, под розетку или для завода в помещение водопроводной трубы.

Как вставить сверло в перфоратор? Для быстрой установки насадки и ее смены был придуман патрон SDS. Этот механизм разработан в 30-х годах прошлого столетия. Чтобы закрепить бур в приборе, достаточно просто вставить его, слегка поворачивая нащупать пазы и защелкнуть. Механизм SDS совмещает шарики с пазами хвостовика и надежно фиксирует его. Для того чтобы вынуть насадку обратно, нужно надавить на патрон в сторону корпуса перфоратора и вытащить бур. Чтобы хвостовик легко входил в патрон, нужно смазать его графитной смазкой. Это также улучшит скольжение шариков, входящих в пазы. По мере высыхания смазки нужно повторять процедуру.

Можно ли вставить в перфоратор сверло обычной дрели?

Сверло обычной дрели отличается. На его хвостовике нет ни пазов, ни углублений, ни зацепов. Однако для сверления металла нужно именно простое. Как вставить сверло в перфоратор в этом случае?

Для этого применяется съемный патрон, который имеет хвостовик, как у обычной насадки, и вставляется в SDS-механизм. Эти патроны бывают двух разновидностей:

Кулачкового типа. Он представляет собой цанговый зажим, который приводится в действие ключом. По периметру этого патрона есть зубья, которые образуют шестерню. Ключ входит в зацепление с этими зубьями, и крутящий момент через редуктор передается на цанговый механизм, зажимая или освобождая сверло.

Часто встречающаяся неисправность патрона – невозможность фиксации насадки. Вставленный бур вылетает обратно при работе. Этому есть простая причина, и каждый может устранить ее самостоятельно. Для этого нужно разобрать патрон:

Снять резиновый пыльник, поддев его с торца маленькой плоской отверткой.
Той же отверткой удалить стопорное кольцо.
Снять пластмассовый пыльник.

После этого становится виден весь механизм. Чаще всего подобную неисправность вызывает износ стального кольца, фиксирующего шарики SDS-механизма. Постоянные ударные нагрузки изнашивают стенки кольца, приводя его в негодность.

Для устранения причины нужно заменить фиксирующее кольцо новым. Затем все собрать в обратном порядке.

Патроны для простых сверл не предназначены для ударных нагрузок. Что делать, если он вышел из строя? Для начала определить характер поломки. Если ключ проскальзывает при затягивании, то нужно просто его заменить. В случае неисправности внутреннего механизма, нужно на хвостовике заменить сам патрон. Для этого следует:

Зажать хвостовик в тиски.
Развести цанговый механизм на максимальный диаметр.
Открутить винт, который окажется внутри. Внимание: винт имеет нестандартную левостороннюю резьбу. Значит, откручивать его нужно по часовой стрелке.
Снять патрон с хвостовика и установить новый.
Закрутить винт.

Перед тем как вставить сверло в перфоратор с новым патроном, следует проверить его работоспособность.

Бывает, что в процессе работы вовремя не смазанный хвостовик приводит к заклиниванию. Фиксирующий механизм набивается пылью от сверления, и бур невозможно вытащить. Что делать в этом случае? Не нужно паниковать или сразу бежать в ремонт. Использование проникающих смазок решит эту проблему. Эти средства выпускаются в аэрозольных баллончиках и имеют низкую консистенцию. Поэтому они действуют в местах, которые труднодоступны. Чтобы вытащить бур, надо впрыснуть смазку прямо отверстие для сверла и оставить инструмент в покое на 10-15 мин. Затем плавными, покачивающими движениями вынуть бур.

Нужно запомнить, что перед тем, как вставить сверло в перфоратор, необходимо смазывать хвостовик. Это сбережет патрон на долгие годы.

Автор статьи: Борис Купинов

Здравствуйте. Меня зовут Борис. Я уже более 7 лет работаю прорабом в строительной компании. Я считаю, что в настоящее время являюсь профессионалом в своей области и хочу помочь всем посетителям сайта решать разнообразные вопросы. Все материалы для сайта собраны и тщательно переработаны с целью донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте желательна консультация с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.1 проголосовавших: 38

Перфоратор Bosch GBH 2-26 DFR

Руководство по эксплуатации.

Данный перфоратор изготовлен в Германии, о чем свидетельствует надпись на заводском шильдике.

3. Конструкция

Перфоратор представляет собой инструмент классической компоновки с продольным расположением электродвигателя, что увеличивает его длину, но при этом механизм не снабжен дорогостоящим в ремонте редуктором. Корпус выполнен из приятного на ощупь прорезиненного материала.

Органы управления расположены удобно. Кнопка включения умеет регулировать скорость вращения от силы нажатия. Рядом расположен фиксатор, позволяющий зафиксировать кнопку в нажатом положении, что очень удобно для выполнения продолжительных сверлильных работ. Необходимо заметить, что фиксатор расположен только с одной стороны рукоятки, что не позволяет им пользоваться, если перфоратор находится в левой руке.

Немного выше рукоятки располагается переключатель направления скорости вращения. Это функция необходима, если сверло застряло в материале и его невозможно вытащить. Благодаря конструкции, он располагается с обеих сторон перфоратора, что не вызовет как для левшей, так и для правшей. Пользоваться им удобно, большой и указательный палец с легкостью дотягиваются до него.

Дополнительная рукоятка выполнена из приятного на ощупь прорезиненного покрытия, и снабжена фиксатором с поворотным механизмом. Вращением вокруг ее оси можно быстро ослабить зажим, повернуть рукоятку на удобный угол и обратным вращением ручки быстро ее зафиксировать.

Ограничитель глубины фиксируется на дополнительной рукоятке специальной кнопкой, работать с ним удобно.

Рядом с дополнительной рукояткой располагается переключатель режимов работы. Для переключения между режимами требуется нажать на фиксирующую кнопку, расположенную на регуляторе.

Смена патрона осуществляется при помощи специального растрового кольца. Такая система очень удобна, не требует никакого дополнительного инструмента. Отжимая кольцо в сторону от патрона его можно с легкостью снять. Установка патрона также проста. Отжав растровое кольцо и удерживая его в таком положении можно установить сменный патрон в посадочное место до щелчка фиксирования. После этого отпустить растровое кольцо, которое надежно зафиксирует патрон. После замены патрона рекомендуется проверить надежность его установки, попробовав его вытянуть.

Патрон SDS-plus, установленный на перфораторе, позволяет установить сверла, буры, зубила и другую оснастку с хвостовиком SDS. Конструкция этого патрона предназначена для ударного сверления и долбления. Наличие на передней части защитного колпачка защищает внутреннюю часть патрона от попадания пыли от сверления. Установка сверла с хвостовиком SDS-plus в одноименный патрон занимает несколько секунд. Достаточно просто вставить его в патрон, при этом немного провернув сверло до характерного щелчка. Для снятия сверла из патрона достаточно сдвинуть фиксирующую втулку патрона назад и просто вынуть сверло.

Благодаря такой конструкции смена сверла займет мало времени, а работа с инструментом доставит удовольствие.

Для сверления без удара в древесине, металле, керамике или пластмассе рекомендуется использовать быстрозажимной патрон, который входит в комплект поставки данного перфоратора. В такой патрон можно устанавливать сверла с прямым хвостовиком диаметром от 1.5 до 13 мм.

Перфоратор Bosch GBH 2-26 DFR оснащен предохранительной муфтой, которая отключает привод патрона при заклинивании инструмента в материале. Это помогает снизить нагрузку на инструмент и продлить срок его эксплуатации.

Кабель электропитания выполнен из мягкого морозоустойчивого материала. Около рукоятки имеется шарнирное крепление, которое не позволяет кабелю перегибаться и перекручиваться. Длина кабеля составляет около 4 метров, что позволит производить работы даже на большом удалении от розетки без использования удлинителя.

4. Технические характеристики

Технические характеристики перфоратора приведены в таблице.

характеристика	ед. измерения	значение
Регулировка числа оборотов	есть
Блокировка вращения	есть
Правое/левое направление вращения	есть
Потребляемая мощность, номинальная	Вт	800
Число ударов при номинальном числе оборотов	мин-1	0 – 4000
Сила удара	Дж	0 – 3.0
Номинальное число оборотов	мин-1	0 – 900
Диаметр шейки шпинделя	мм	50
Вес	кг	02.сен
Степень защиты от электрического поражения	II
Уровень звукового давления	дБ(А)	91
Уровень звуковой мощности	дБ(А)	102

5. Функции и особенности

Как мы выяснили ранее, перфоратор оснащен переключателем режимов работы. Остановимся на нем подробнее. Переключатель режимов оснащен кнопкой, фиксирующей положение. Благодаря этому перфоратор защищен от случайного переключения режимов.

Режим «сверление без удара», предназначен для работы по металлу, древесине, пластике и других материалов. Так же с помощью этого режима можно заворачивать шурупы или нарезать резьбу. В установленный патрон SDS-plus можно установить только сверла или другую оснастку с хвостовиком SDS. Для работы в этом режиме рекомендуется использовать сменный быстрозажимной патрон, предназначенный для оснастки без хвостовиков SDS (сверла с прямым хвостовиком).

Режим «ударного бурения» предназначен для работы по бетону, кирпиче или природному камню. Для работы в таком режиме необходимо, что бы на перфораторе был установлен патрон SDS-plus. Если использовать быстрозажимной патрон в режиме ударного бурения, то это может привести к выходу из строя перфоратора и патрона.

Режим «долбление» предназначен для использования перфоратора в качестве отбойного молотка. Для режима долбления используются специальные буры различной формы и размера с хвостовиком SDS. Для работы в таком режиме также необходимо, что бы на перфораторе был установлен патрон SDS-plus. Используя перфоратор можно быстро проштробить стену для электрической проводки и много другого, например трубок при установке сплит-системы.

6. Производительность

Так как данный тип инструмента относится к профессиональной серии, то он спроектирован для продолжительной работы в тяжелых условиях. Приведем некоторые ограничения по размерам отверстий в различных материалов. Необходимо понимать, что данные значения получены производителем в ходе многочисленных тестов и испытаний, поэтому превышать данные значения категорически не рекомендуется. Что бы не забывать об этом на корпусе инструмента имеется специальная табличка.

Максимальный диаметр отверстия	ед. измерения	значение
в бетоне	мм	от 4 до 26
в кирпичной кладке (при работе кольцевой буровой коронкой)	мм	от 40 до 68
в стали	мм	13
в древестине	мм	30

В целом производительность зависит от качества сверел, буров и прочей оснастки.

Понятно, что если использовать китайские сверла для сверления монолитной плиты дома, который был построен в советские времена (а тогда строить умели, не то, что сейчас). То впечатления от перфоратора могли быть другие. Поэтому совет, не экономьте на оснастке, используйте качественные сверла, тогда вы получите настоящее удовольствие от работы.

7. Заключение.

В целом этот перфоратор оставил очень неплохое впечатление. Он быстро справился со сверлением различных материалов. Штрабление тоже не вызвало никаких проблем при ремонте двухкомнатной квартиры. Даже, несмотря на практически непрерывную работу (с 10 утра до 20 вечера, с перерывом на обед) чувствуется, что запас у этого перфоратора колоссальный. Вывод один, если вам необходим инструмент на все случаи жизни, то не надо гнаться за дешевизной китайских поделок, выбирайте надежный и качественный инструмент от именитого производителя.

BOSCH PBH Ударная дрель Инструкция

BOSCH

PBH

2800 RE | 2900 RE | 2900 FRE | Набор 3000 FRE | 3000-2 FRE

Robert Bosch Power Tools GmbH
70538 Штутгарт
ГЕРМАНИЯ

www.bosch-pt.com

1609 92A 663 (2021.01) PS / 125

1609 92A 663

ru Оригинальные инструкции

Английский …………………………………………… Стр. 15
CE ………………………………………………….1

1 609 92A 663 | (14.01.2021) Bosch Power Tools

PBH 2800 RE
PBH 2900 RE
PBH 2900 FRE
PBH 3000 FRE Set

PBH 3000-2 FRE

Электроинструменты Bosch 1 609 92A 663 | (14.01.2021)

1 609 92A 663 | (14.01.2021) Электроинструменты Bosch

Электроинструменты Bosch 1 609 92A 663 | (14.01.2021)

1 609 92A 663 | (14.01.2021) Bosch Power Tools

Английский

Указания по технике безопасности

Общие правила техники безопасности с электроинструментом

ПРЕДУПРЕЖДЕНИЕ

Прочтите все предупреждения по технике безопасности и все инструкции. Несоблюдение предупреждений и инструкций может привести к поражению электрическим током, возгоранию и / или серьезным травмам.

Сохраните все предупреждения и инструкции для использования в будущем.

Термин «электроинструмент» в предупреждениях относится к вашему сетевому (проводному) электроинструменту или аккумуляторному (беспроводному) электроинструменту.

Безопасность рабочего места

Поддерживайте чистоту и хорошее освещение рабочего места. Загроможденные или темные места могут стать причиной несчастных случаев.
Не работайте с электроинструментом во взрывоопасной атмосфере, например, в присутствии легковоспламеняющихся жидкостей, газов или пыли. Электроинструменты создают искры, которые могут воспламенить пыль или пары.
Не подпускайте детей и посторонних лиц при работе с электроинструментом. Отвлечение внимания может привести к потере контроля.

Электробезопасность

Вилки электроинструмента должны соответствовать розетке. Ни в коем случае не модифицируйте вилку. Не используйте переходные вилки с заземленными электроинструментами. Не модифицированные вилки и подходящие розетки снижают риск поражения электрическим током.
Избегайте контакта тела с заземленными поверхностями, такими как трубы, радиаторы, плиты и холодильники. Существует повышенный риск поражения электрическим током, если ваше тело заземлено.
Не подвергайте электроинструмент воздействию дождя или влаги. Попадание воды в электроинструмент увеличивает риск поражения электрическим током.
Не злоупотребляйте шнуром. Никогда не используйте шнур для переноски, тяги или отключения электроинструмента. Держите шнур вдали от источников тепла, масла, острых краев или движущихся частей. Поврежденные или запутавшиеся шнуры увеличивают риск поражения электрическим током.
При работе с электроинструментом на открытом воздухе используйте удлинитель, пригодный для использования на открытом воздухе. Использование кабеля, подходящего для использования на открытом воздухе, снижает риск поражения электрическим током.
Если использование электроинструмента во влажном месте неизбежно, используйте источник питания, защищенный устройством защитного отключения (УЗО). Использование УЗО снижает риск поражения электрическим током.

Личная безопасность

16 | Английский

Использование и уход за электроинструментом

Не применяйте силу к электроинструменту. Используйте соответствующий электроинструмент. Правильный электроинструмент будет выполнять работу лучше и безопаснее с той скоростью, для которой он был разработан.
Не используйте электроинструмент, если переключатель не включает и не выключает его. Любой электроинструмент, которым нельзя управлять с помощью переключателя, опасен и подлежит ремонту.
Отсоедините вилку от источника питания и / или аккумуляторную батарею от электроинструмента перед выполнением любых регулировок, заменой принадлежностей или хранением электроинструмента. Такие превентивные меры безопасности снижают риск случайного запуска электроинструмента.
Храните неиспользуемые электроинструменты в недоступном для детей месте и не позволяйте лицам, не знакомым с электроинструментом или данными инструкциями, работать с электроинструментом. Электроинструменты опасны в руках неподготовленных пользователей.
Обслуживание электроинструментов. Проверьте, нет ли перекоса или заедания движущихся частей, поломки частей и любых других условий, которые могут повлиять на работу электроинструмента. В случае повреждения отремонтируйте электроинструмент перед использованием. Многие несчастные случаи вызваны плохо обслуживаемым электроинструментом.
Держите режущие инструменты острыми и чистыми. Правильно обслуживаемый режущий инструмент с острыми режущими кромками менее подвержен заеданию и им легче управлять.
Используйте электроинструмент, принадлежности, насадки для инструментов и т. Д. В соответствии с данными инструкциями, принимая во внимание условия работы и выполняемую работу. Использование электроинструмента не по назначению может привести к опасной ситуации.

Сервис

Поручите ремонт электроинструмента квалифицированному специалисту по ремонту с использованием только идентичных запасных частей. Это обеспечит безопасность электроинструмента.

Предупреждения о безопасности при работе с молотком

Наденьте наушники. Шум может вызвать потерю слуха.
Используйте вспомогательную ручку (-и), если она входит в комплект поставки инструмента. Потеря управления может привести к травмам.
Удерживайте электроинструмент за изолированные поверхности для захвата при выполнении операции, при которой режущий инструмент или крепеж могут контактировать со скрытой проводкой или собственным шнуром. Режущие приспособления и крепежные детали, соприкасающиеся с «токоведущим» проводом, могут сделать открытые металлические части электроинструмента «под напряжением» и стать причиной поражения оператора электрическим током.
Используйте подходящие детекторы, чтобы определить, скрыты ли инженерные сети в рабочей зоне, или обратитесь за помощью в местную коммунальную компанию. Прикосновение к электрическим линиям может привести к возгоранию или поражению электрическим током. Повреждение газопровода может привести к взрыву. Попадание в водопровод может привести к повреждению имущества или поражению электрическим током.
Всегда дожидайтесь полной остановки электроинструмента перед тем, как положить его. Инструмент для нанесения может застрять, что приведет к потере контроля над электроинструментом.
Зафиксируйте заготовку. Заготовка, зажатая зажимными приспособлениями или в тисках, удерживается более надежно, чем вручную.

Товаров продается только в Великобритании:

Ваш продукт оснащен электрической вилкой, одобренной BS 1363 / A, с внутренним предохранителем (одобрено ASTA для BS 1362). Если вилка не подходит для ваших розеток, авторизованный агент по обслуживанию клиентов должен отрезать ее и установить на ее место подходящую вилку. Сменная вилка должна иметь тот же номинал предохранителя, что и исходная вилка.Отрезанный штепсель необходимо утилизировать, чтобы избежать возможной опасности поражения электрическим током, и никогда не вставляйте его в сетевую розетку где-либо еще.

Крепко держите электроинструмент обеими руками и убедитесь, что у вас устойчивая опора. Обеими руками можно надежнее управлять электроинструментом.

Описание и технические характеристики продукта

Прочтите все правила техники безопасности и общие инструкции. Несоблюдение правил техники безопасности и общих инструкций может привести к поражению электрическим током, возгоранию и / или серьезным травмам.

Обратите внимание на иллюстрации в начале данного руководства по эксплуатации.

Использование по назначению

Электроинструмент предназначен для ударного сверления в бетоне, кирпиче и камне, а также для легких долбежных работ. Он также подходит для безударного сверления в дереве, металле, керамике и пластике. Электроинструменты с электронным управлением и вращением вправо / влево также подходят для заворачивания шурупов.

Характеристики продукта

Нумерация характеристик продукта относится к схеме электроинструмента на графической странице.

(1) Быстросменный патрон без ключа ( PBH 3000-2 FRE )
(2) SDS plus быстросменный патрон ( PBH 3000-2 FRE )
(3) Инструмент SDS plus держатель
(4) Пылезащитный колпачок
(5) Стопорная втулка
(6) Стопорное кольцо для быстросменного патрона ( PBH 3000-2 FRE )
(7) Кнопка фиксатора для переключателя включения / выключения
(8) Переключатель включения / выключения
(9) Дисковый переключатель предварительного выбора скорости
(10) Переключатель направления вращения
(11) Кнопка разблокировки переключателя выбора режима удара / режима
( 12) Селекторный переключатель ударного действия / режима
(13) Селекторный переключатель передач ( PBH 3000-2 FRE )
(14) Кнопка разблокировки переключателя селектора передач ( PBH 3000-2 FRE )

1 609 92A 663 | (14.01.2021) Электроинструменты Bosch

Английский | 17

(15) Кнопка регулировки ограничителя глубины
(16) Крыльчатый болт дополнительной рукоятки
(17) Вспомогательная рукоятка (изолированная поверхность захвата)
(18) Ограничитель глубины
(19) Рукоятка (изолированная поверхность захвата)
(20) Крепежный винт для патрона с призматической шпонкой ^a)
(21) Патрон с призматической шпонкой ^a)
(22) SDS plus хвостовик для сверлильного патрона ^a)
(23) Патрон без ключа ( PBH 2800 FRE, PBH 3000 FRESet ) ^a)
(24) Держатель сверлильного патрона ( PBH 3000-2 FRE )
(25) Передняя втулка ( PBH 2800 FRE, PBH 3000 FRE Set, PBH 3000-2 FRE )
(26) Задняя втулка ( PBH 2800 FRE, PBH 3000 FRE Set, PBH 3000-2 FRE )
(27) Всасывающее отверстие Saugfix ^a)
(28) Зажимной винт Saugfix ^a)
(29) Ограничитель глубины Saugfix ^a)
(30) Телескопическая трубка Saugfix ^a)
(31) Барашковый болт Saugfix ^a)
(32) Направляющая трубка Saugfix ^a)
(33) Универсальный держатель с хвостовиком SDS plus ^a)

a) Изображенные или описанные аксессуары не входят в стандартную комплектацию продукта.Вы можете найти полный набор принадлежностей в нашем ассортименте принадлежностей.

Технические данные

PBH… перфоратор		2800 РЭ	2900 РЭ	2900 FRE	Комплект 3000 FRE	3000-2 FRE
Артикульный номер		3 603 C93 0 ..	3603 C93 1..	3 603 C93 1 ..	3 603 C93 2 ..	3 603 C94 2 ..
Регулировка скорости		·	·	·	·	·
Остановка вращения		·	·	·	·	·
Вращение по часовой стрелке / против часовой стрелки		·	·	·	·	·
Быстросменный патрон		–	–	–	–	·
шт. В комплекте
– Бесключевой патрон		–	–	·	·	·
Номинальная потребляемая мощность	Вт	720	730	730	750	750
Частота удара	мин. ^-1	4000	4000	4000	4000	4000
Энергия удара на один ход в соответствии с процедурой EPTA 05: 2016	Дж	2.6	2,7	2,7	2,8	2,8
Номинальная частота вращения	мин. ^-1	1100	1100	1100	1100	1100
Скорость холостого хода
– Передача первая	мин. ^-1	0–1450	0–1450	0–1450	0–1450	0–1450
– Вторая передача	мин. ^-1	–	–	–	–	0-3000
Держатель инструмента		SDS плюс	SDS плюс	SDS плюс	SDS плюс	SDS плюс
Диаметр буртика шпинделя	мм	43	43	43	43	43
Макс.диаметр сверления
– Бетон	мм	26	26	26	26	26
– Каменная кладка (с пустотелым сверлом)	мм	68	68	68	68	68
– Сталь	мм	13	13	13	13	13
– Дерево	мм	30	30	30	30	30

Электроинструменты Bosch 1 609 92A 663 | (14.01.2021)

18 | Английский

Технические характеристики относятся к номинальному напряжению [U] 230 В. Эти характеристики могут отличаться в зависимости от напряжения и в зависимости от модели страны.

Информация о шуме / вибрации

		PBH 2800 RE PBH 2900 RE PBH 2800 FRE PBH 3000 FRE Комплект	PBH 3000-2 FRE
Значения уровня шума определены в соответствии с EN 60745-2-6.
Обычно уровень шума электроинструмента по шкале А составляет:
Уровень звукового давления	дБ (A)	89	89
Уровень звуковой мощности	дБ (A)	100	100
Неопределенность K	дБ	3	3
Используйте средства защиты органов слуха!
Суммарные значения вибрации a _h (трехосная векторная сумма) и погрешность K определены в соответствии с EN 60745-2-6:
Ударное сверление в бетоне:
a _h	м / с ²	19	16
К	м / с ²	1.5	1,5
Долбление:
a _h	м / с ²	16,5	14
К	м / с ²	1,5	1,5
Сверление в металле:
a _h	м / с ²	<2.5	<2,5
К	м / с ²	1,5	1,5
Заворачивание:
a _h	м / с ²	<2,5	<2,5
К	м / с ²	1,5	1,5

Уровень вибрации, указанный в этой инструкции, был измерен в соответствии со стандартной процедурой измерения и может использоваться для сравнения электроинструментов.Его также можно использовать для предварительной оценки воздействия вибрации.

Указанный уровень вибрации относится к основным областям применения электроинструмента. Однако, если электроинструмент используется для разных целей, с разными инструментами или плохо обслуживается, уровень вибрации может отличаться. Это может значительно увеличить подверженность вибрации в течение всего рабочего периода.

Для точной оценки воздействия вибрации следует также учитывать время, когда инструмент выключен или когда он работает, но фактически не используется.Это может значительно снизить воздействие вибрации в течение всего рабочего периода.

Примите дополнительные меры безопасности для защиты оператора от воздействия вибрации, такие как обслуживание электроинструмента и вспомогательных инструментов, поддержание тепла рук и правильная организация рабочего процесса.

Сборка

Вытащите вилку из розетки перед выполнением любых работ с электроинструментом.

Дополнительная ручка

Не работайте с электроинструментом без дополнительной рукоятки (17).

1 609 92A 663 | (14.01.2021) Bosch Power Tools

Поворот вспомогательной рукоятки (см. Рисунок A)

Дополнительную рукоятку (17) можно повернуть на любой угол, чтобы обеспечить безопасную рабочую позу и снизить утомляемость.

– Ослабьте барашковый болт (16) вспомогательной рукоятки (17) и отрегулируйте вспомогательную рукоятку (17) в нужное положение. Затем снова затяните барашковый болт (16) вспомогательной рукоятки (17) .
Убедитесь, что зажимное кольцо дополнительной рукоятки вошло в соответствующий паз на корпусе.

Выбор сверлильных патронов и инструмента

Для ударного сверления и долбления требуются прикладные инструменты SDS-plus, которые вставляются в сверлильный патрон SDS-plus. Для безударного сверления в дереве, металле, керамике и пластике, а также для заворачивания шурупов используются инструменты без SDSplus (например, сверла с цилиндрическим хвостовиком). Для этих инструментов требуется патрон без ключа или патрон с ключом.
PBH 3000-2 FRE: Быстросменный патрон SDS plus (2) можно легко заменить на поставляемый быстросменный патрон (1) без ключа.

Замена сверлильного патрона

Установка / снятие быстрозажимного патрона / патрона с ключом
PBH 2900 FRE / PBH 3000 FRE Set / PBH 2800 RE / PBH 2900 RE

Установка патрона с призматической шпонкой (см. Рисунок B)

PBH 2800 RE / PBH 2900 RE

– Вкрутите хвостовик SDS-plus (22) в патрон (21) .
Закрепите патрон (21) с помощью стопорного винта (20) . Обратите внимание, что стопорный винт имеет левую резьбу.

Установка быстрозажимного патрона / патрона с ключом (см. Рисунок C)

– Очистите и слегка смажьте вставной конец хвостовика.
– Вставьте патрон без ключа / (23) / патрон с ключом (21) с хвостовиком в держатель инструмента вращательным движением до автоматической фиксации.
– Убедитесь, что он заблокирован, потянув за патрон без ключа / патрон с ключом.

Снятие быстрозажимного патрона / патрона с ключом

– Отодвиньте стопорную втулку (5) назад и снимите патрон без ключа (23) / патрон с ключом (21) .

Снятие / установка быстросменного патрона
PBH 3000-2 FRE

Снятие быстросменного патрона (см. Рисунок D)

– Оттяните назад стопорное кольцо быстросменного патрона (6) , удерживайте его в этом положении и извлеките быстросменный патрон SDS plus (2) или быстросменный патрон (1) без ключа. спереди.
– После снятия быстросменного патрона защитите его от грязи.

Установка быстросменного патрона (см. Рисунок E)

– Перед установкой очистите быстросменный патрон и слегка смажьте хвостовик.
– Оберните всю руку вокруг быстросменного патрона SDS plus (2) или быстросменного патрона без ключа (1) . Поворачивая, вставьте быстросменный патрон в держатель патрона (24) до щелчка.
– Быстросменный патрон автоматически блокируется. Убедитесь, что он заблокирован, потянув за быстросменный патрон.

Смена инструмента

Пылезащитный колпачок (4) в значительной степени предотвращает попадание буровой пыли в держатель инструмента во время работы. Вставляя инструмент, убедитесь, что пылезащитный колпачок (4) не поврежден.

Немедленно замените поврежденный пылезащитный колпачок. Для этого рекомендуется обратиться в сервисную службу.

Замена инструмента (SDS plus)

Установка прикладных инструментов SDS plus (см. Рисунок F)
Сверлильный патрон SDS-plus позволяет легко и удобно менять прикладной инструмент без использования дополнительных инструментов.
– PBH 3000-2 FRE: Вставьте быстросменный патрон SDS plus (2) .
– Очистите и слегка смажьте хвостовик аппликатора.
– Вставьте инструмент для нанесения в держатель инструмента, поворачивая его до автоматической фиксации.
– Убедитесь, что он заблокирован, потянув за инструмент.
В соответствии с требованиями системы прикладной инструмент SDS-plus может свободно перемещаться. Это вызывает определенное радиальное биение без нагрузки, которое не влияет на точность просверливания, поскольку сверло центрируется при сверлении.
Удаление инструментов для нанесения SDS-plus (см. Рисунок G)
– Отодвиньте стопорную втулку (5) назад и снимите инструмент для нанесения.

Замена патрона со шпонкой

PBH 2800 RE / PBH 2900 RE
Установка инструмента для нанесения
Примечание: Инструменты для нанесения без SDS plus нельзя использовать для ударного сверления или долбления.Инструменты без SDS plus и их патроны для сверл повреждаются в результате ударного сверления или долбления.

– Вставьте патрон со шпонкой (21) .
– Откройте зажимной патрон (21) , поворачивая его до тех пор, пока инструмент не будет вставлен. Вставьте инструмент.
– Вставьте ключ патрона в соответствующие отверстия патрона (21) и равномерно зажмите инструмент.
– Поверните переключатель выбора режима ударов / режима (12) в положение «сверление».

Удаление инструмента для нанесения
– Используйте ключ патрона, чтобы повернуть втулку патрона со шпонкой (21) против часовой стрелки до тех пор, пока инструмент для нанесения не можно будет снять.

Электроинструменты Bosch 1 609 92A 663 | (14.01.2021)

20 | Английский

Замена быстрозажимного патрона

PBH 2900 FRE / PBH 3000 FRE Set / PBH 3000-2 FRE Установка рабочего инструмента (см. Рисунок H)
Примечание: Прикладные инструменты без SDS plus нельзя использовать для ударного сверления или долбления. Инструменты без SDS plus и их патроны для сверл повреждаются в результате ударного сверления или долбления.
– PBH 2800 FRE, PBH 3000 FRE Набор: Вставьте быстрозажимной патрон (23) .
– PBH 3000-2 FRE: Вставьте быстросменный патрон без ключа (1) .
– Удерживая заднюю втулку (26) быстрозажимного патрона (23) , крепко поверните переднюю втулку (25) против часовой стрелки, чтобы можно было вставить инструмент. Вставьте инструмент.
– Удерживая заднюю втулку быстрозажимного патрона (23) , плотно затяните переднюю втулку рукой по часовой стрелке до тех пор, пока она не перестанет щелкать.Это автоматически заблокирует сверлильный патрон.
– Проверьте надежность посадки, потянув за инструмент.
Примечание: Если держатель инструмента был полностью отвинчен, при повторной затяжке держателя инструмента может быть слышен царапающий звук, и он может не затянуться полностью.
В этом случае поверните переднюю втулку на один полный оборот в направлении, противоположном стрелке. Это позволит полностью затянуть держатель инструмента.
– Поверните переключатель выбора режима ударов / режима (12) в положение «сверление».

Удаление инструмента для нанесения (см. Рисунок I)
Крепко удерживая заднюю втулку (26) быстрозажимного патрона и поверните переднюю втулку (25) быстрозажимного патрона против часовой стрелки, пока инструмент не будет удаленный.

Удаление пыли / стружки
Пыль от таких материалов, как свинцовая краска, некоторые виды древесины, минералы и металлы, может быть вредной для здоровья человека. Прикосновение к этой пыли или ее вдыхание может вызвать аллергические реакции и / или вызвать респираторные заболевания у пользователя или людей, находящихся поблизости.
Определенная пыль, такая как дубовая или буковая пыль, классифицируется как канцерогенная, особенно в сочетании с добавками для обработки древесины (хроматом, консервантом для древесины). Обработка асбестосодержащих материалов разрешается только специалистам.

– По возможности используйте систему отсасывания пыли, подходящую для данного материала.
– Обеспечьте хорошую вентиляцию на рабочем месте.
– Рекомендуется носить дыхательную маску с фильтром P2.
Необходимо соблюдать правила обрабатываемого материала, действующие в стране использования.

Избегать скопления пыли на рабочем месте. Пыль легко воспламеняется.

Установка приспособления для отсоса пыли (см. Рисунок J)
Для отсоса пыли требуется приспособление для отсоса пыли (принадлежность). При сверлении насадка для отсоса пыли убирается, так что насадка всегда находится близко к поверхности просверленного отверстия.
– Нажмите кнопку регулировки ограничителя глубины (15) и снимите ограничитель глубины (18) .Снова нажмите кнопку (15) и вставьте насадку для отсоса пыли во вспомогательную ручку (17) спереди.
– Подсоедините вытяжной шланг (диаметр 19 мм, принадлежность) к всасывающему отверстию (27) насадки для отсасывания пыли.

Пылеудаляющий аппарат должен подходить для обрабатываемого материала.
При удалении сухой пыли, особенно вредной для здоровья или канцерогенной, используйте специальный пылеудаляющий аппарат.

Установка глубины сверления на насадке для отсоса пыли (см. Рисунок K).
Вы также можете установить необходимую глубину сверления X , если установлена насадка для отсоса пыли.

– Вставьте инструмент для нанесения SDS-plus в держатель инструмента SDS-plus (3) до упора. В противном случае подвижность бурового инструмента SDS-plus может привести к неправильной настройке глубины сверления.
– Ослабьте барашковый болт (31) на приспособлении для отсоса пыли.
– Не включая его, плотно прижмите электроинструмент к поверхности, которую вы хотите просверлить. Инструмент для нанесения SDS-plus должен касаться поверхности.
– Поместите направляющую трубку (32) приспособления для отсоса пыли в держатель таким образом, чтобы головка приспособления для отсоса пыли опиралась на поверхность, которую нужно просверлить.Не перемещайте направляющую трубку (32) дальше, чем необходимо, по телескопической трубе (30) , чтобы на телескопической трубе (30) оставалась видна как можно большая часть шкалы.
– Подтяните барашковый болт (31) . Ослабьте зажимной винт (28) на ограничителе глубины насадки для отсоса пыли.
– Наденьте ограничитель глубины (29) на телескопическую трубу (30) так, чтобы расстояние X , показанное на рисунке, соответствовало требуемой глубине сверления.
– Затяните зажимной винт (28) в этом положении.

Операция

Продукты, которые продаются только в Австралии и Новой Зеландии: Используйте устройство защитного отключения (УЗО) с номинальным остаточным током не более 30 мА.

Ввод в эксплуатацию

Обратите внимание на сетевое напряжение. Напряжение источника питания должно соответствовать напряжению, указанному на паспортной табличке электроинструмента. Электроинструменты с маркировкой 230 В также могут работать от 220 В.

Установка рабочего режима
Рабочий режим электроинструмента выбирается с помощью переключателя выбора режима воздействия / режима (12) .

1 609 92A 663 | (14.01.2021) Bosch Power Tools

Английский | 21

– Чтобы изменить рабочий режим, нажмите кнопку разблокировки (11) и поверните переключатель выбора режима / режима (12) до щелчка в требуемом положении.
Примечание: Изменяйте режим работы только при выключенном электроинструменте. В противном случае электроинструмент может выйти из строя.

PBH 2800 RE / PBH 2900 RE, PBH 2900 FRE / PBH 3000 FRE Набор

Позиция для ударного сверления в бетоне или камне

Позиция для сверления без ударов в дереве, металле, керамике и пластике и для заворачивания шурупов и нарезания резьбы

Положение Vario-Lock для регулировки положения долота Селекторный переключатель удара / режима (12) не входит в это положение.

Позиция для долбления

PBH 3000-2 FRE

Для режимов работы ударного сверления, Vario-Lock и долбления переключатель (13) должен быть установлен на первую передачу.

Позиция для ударного сверления в бетоне или камне

Позиция для сверления без удара (первая передача) в дереве, металле, керамике и пластике и для заворачивания винтов и нарезания резьбы

Позиция для сверления без удара (вторая передача) в дереве, металле, керамике и пластике

Положение Vario-Lock для регулировки положения долота

Селекторный переключатель удара / режима (12) не входит в это положение.

Позиция для долбления

Установка направления вращения (см. Рисунок L)
Переключатель направления вращения (10) используется для изменения направления вращения электроинструмента. Однако это невозможно, пока нажата кнопка включения / выключения (8) .

Используйте переключатель направления вращения (10) только тогда, когда электроинструмент не используется.

Всегда устанавливайте направление вращения по часовой стрелке для ударного сверления, сверления и долбления.
– Вращение по часовой стрелке: Для сверления и ввинчивания шурупов нажмите переключатель направления вращения (10) до упора вправо.
– Вращение против часовой стрелки: Чтобы ослабить или отвинтить винты и гайки, нажмите переключатель направления вращения (10) до упора влево.

Включение / выключение
– Чтобы включить электроинструмент, нажмите выключатель (8) .
– Чтобы заблокировать выключатель (8) , нажмите и удерживайте его, одновременно нажимая кнопку включения блокировки (7) .
– Чтобы выключить электроинструмент, отпустите двухпозиционный выключатель (8) . Если выключатель (8) заблокирован, сначала нажмите выключатель, а затем отпустите его.

Регулировка скорости / частоты удара
Вы можете отрегулировать скорость / интенсивность удара электроинструмента, когда он включен, нажимая выключатель (8) в разной степени.
Легкое нажатие на выключатель (8) приводит к низкой скорости вращения / частоте ударов. При увеличении давления на переключатель увеличивается скорость / частота ударов.

Предварительный выбор скорости / интенсивности удара
Вы можете предварительно выбрать требуемую скорость с помощью колесика предварительного выбора скорости (9) даже во время работы. Из-за ограничений двухпозиционный переключатель (8) может быть нажат только до предварительно выбранного предела.

Выбор механической передачи

PBH 3000-2 FRE
Вы можете предварительно выбрать два диапазона скорости с помощью переключателя переключения передач (13) .

Первая передача: Диапазон низких скоростей, для ударного сверления, долбления, сверления с большим диаметром сверления, заворачивания шурупов и нарезания резьбы.
Вторая передача: Высокий диапазон скоростей, для сверления с малым диаметром сверления.
– Чтобы переключить передачу, нажмите кнопку разблокировки (11), на переключателе выбора режима удара / режима (12) и поверните переключатель выбора режима удара / режима в положение «сверление». Затем нажмите кнопку разблокировки (14), на переключателе селектора передач (13) и поверните переключатель селектора передач на вторую передачу.
Примечание: Переключатель «Удар / режим» (12) можно поворачивать только при выключенном электроинструменте.Электроинструмент также необходимо выключать при повороте переключателя (13) переключения передач.
Ударное сверление и долбление возможно только на первой передаче. Особая форма переключателя (13) селектора передач и переключателя (12) ударного / режима работы предотвращает переключение на вторую передачу в этих режимах работы.
Перед изменением рабочего режима с сверления на ударное сверление, Vario-Lock или долбление переключатель передач (13) необходимо переключить обратно на первую передачу.

Изменение положения долбления (Vario-Lock)
Вы можете заблокировать долото в 36 различных положениях, чтобы выбрать оптимальное рабочее положение для каждой задачи.

– Вставьте долото в держатель инструмента.
– Поверните переключатель режимов воздействия / режима (12) в положение «VarioLock».

Электроинструменты Bosch 1 609 92A 663 | (14.01.2021)

22 | Английский

– Поверните рабочий инструмент в необходимое положение долота.
– Поверните переключатель выбора режима ударов / режима (12) в положение «долбление». При этом блокируется держатель инструмента.
– Установите направление вращения долбления по часовой стрелке.

Практические советы

Установка глубины сверления (см. Рисунок M)
Вы можете использовать ограничитель глубины (18) , чтобы установить необходимую глубину сверления X .
– Нажмите кнопку регулировки ограничителя глубины (15) и вставьте ограничитель глубины во вспомогательную рукоятку (17) .
Канавка на ограничителе глубины (18) должна быть обращена вниз.
– Вставьте инструмент для нанесения SDS-plus в держатель инструмента SDS-plus (3) до упора. В противном случае подвижность бурового инструмента SDS-plus может привести к неправильной настройке глубины сверления.
– Вытяните ограничитель глубины достаточно далеко, чтобы расстояние между концом сверла и краем ограничителя глубины соответствовало требуемой глубине сверления X .

Муфта перегрузки

Если инструмент для нанесения заедает или заедает, передача мощности на сверлильный шпиндель будет прервана.Всегда крепко держите электроинструмент обеими руками, чтобы выдержать силы, которые он может создать, и принимайте устойчивое положение.
Немедленно выключите электроинструмент и снимите инструмент для нанесения, если он заблокируется. Включение при заблокированном буровом инструменте может вызвать реакцию с высоким крутящим моментом.

Установка бит для отвертки (см. Рисунок N)

Применяйте электроинструмент к винту / гайке только при выключенном инструменте. Вставки вращающегося инструмента могут соскальзывать.

Универсальный держатель (33) с хвостовиком SDS-plus (принадлежность) необходим для работы с битами для отверток.
– Очистите и слегка смажьте вставной конец хвостовика.
– Вставьте универсальный держатель в держатель инструмента, поворачивая его до автоматической фиксации.
– Убедитесь, что он заблокирован, потянув за универсальный держатель.
– Вставьте отвертку в универсальный держатель. Используйте только те отвертки, которые подходят к головке винта.
– Чтобы снять универсальный держатель, сдвиньте стопорную втулку (5) назад и извлеките универсальный держатель (33) из держателя инструмента.

Техобслуживание и уход

Техническое обслуживание и очистка

Вытащите вилку из розетки перед выполнением любых работ с электроинструментом.
Для обеспечения безопасной и эффективной работы всегда содержите электроинструмент и вентиляционные отверстия в чистоте.

Во избежание угроз безопасности, если необходимо заменить шнур питания, это должно быть сделано Bosch или центром послепродажного обслуживания, уполномоченным ремонтировать электроинструменты Bosch .

Немедленно замените поврежденный пылезащитный колпачок. Для этого рекомендуется обратиться в сервисную службу.

– Очищайте держатель инструмента (3) после каждого использования.

Послепродажное обслуживание и обслуживание приложений

Наша служба послепродажного обслуживания ответит на ваши вопросы, касающиеся обслуживания и ремонта вашего продукта, а также запасных частей. Вы можете найти чертежи взрыва и информацию о запасных частях на сайте: www.bosch-pt.com
Команда специалистов Bosch по использованию продуктов будет рада помочь вам с любыми вопросами о наших продуктах и принадлежностях к ним.
При переписке и заказе запасных частей всегда указывайте 10-значный номер артикула, указанный на паспортной табличке продукта.

Великобритания
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
На сайте www.bosch-pt.co.uk вы можете заказать запасные части или организовать вывоз продукта, нуждающегося в обслуживании или ремонте.
Тел. Служба: (0344) 7360109
Электронная почта: [адрес электронной почты защищен]

Адреса других сервисных служб можно найти по адресу: www.bosch-pt.com/serviceaddresses

Утилизация

Электроинструмент, аксессуары и упаковка должны быть переработаны экологически безопасным способом.

Не выбрасывайте электроинструменты вместе с бытовыми отходами.

Только для стран ЕС:
В соответствии с Европейской директивой 2012/19 / EU по утилизации электрического и электронного оборудования и ее включением в национальное законодательство электроинструменты, которые больше нельзя использовать, необходимо собирать отдельно и утилизировать в экологически чистых манера.

1 609 92A 663 | (14.01.2021) Bosch Power Tools

BOSCH PBH Ударная дрель Инструкции – Загрузить [оптимизировано]
BOSCH PBH Ударная дрель Инструкции – Загрузить

SDS, SDS-Plus, SDS Max и шлицевой привод: eReplacementParts.com

“Какой тип сверла подходит для моего перфоратора?” Это один из наиболее частых вопросов, которые мы получаем от владельцев перфораторов и перфораторов здесь, в eReplacementParts.com. Путаница очень понятна, учитывая, что существует несколько систем буровых долот и терминов , которые иногда перекрывают по определению и совместимости. Мы рады воспользоваться этой возможностью, чтобы разобраться в беспорядке, разбить информацию и упростить задачу по поиску нужного фрагмента, как и должно быть.

Наиболее важным фактором при выборе долота для ударной дрели является знание системы патронов инструмента и выбор долот, предназначенных для этой системы.Для перфораторов и перфораторов доступны три основные системы проектирования патронов / долот:

1. SDS / SDS-Plus (с точки зрения совместимости «SDS» и «SDS-Plus» полностью взаимозаменяемы.)

2. SDS Max и

3. Шлицевой привод
В этой статье объясняются конструктивные различия между этими системами и объясняется, почему знание конструкции системы патрона силового перфоратора является ключом к получению совместимого долота для этого перфоратора.
Подберите тип долота к системе патрона Чтобы найти совместимую с коронку для вашего перфоратора или перфоратора, вам понадобится только , чтобы знать одну вещь : систему патронов (SDS / SDS-Plus, SDS Max или Spline). Это так просто. Несмотря на то, что при покупке необходимо учитывать и другие типы битов, что касается обеспечения того, чтобы хвостовик биты соответствовал патрону молотка, согласование его с системой патрона является единственным шагом.Это связано с тем, что тип зажимной системы полностью определяет две вещи:

1. Диаметр хвостовика сверла (конец сверла, который входит в патрон), и

2. Количество и тип канавок / шпоночных пазов на хвостовике биты, которые входят во внутреннее пространство патрона. Так, например, любая из битов SDS-Plus, изображенных ниже (несмотря на их отличающийся диаметр, длину и другие характеристики долота , и другие характеристики), идеально подходит для любой системы патронов SDS / SDS-Plus, поскольку их диаметр хвостовика соответствует диаметру хвостовика. одинаковы, а количество / расположение канавок одинаково.Аналогично, , любая SDS MAX или шлицевая коронка также идеально впишется в любой инструмент с соответствующей системой патронов. (SDS и SDS-Plus являются единственными кросс-совместимыми битовыми системами, что делает термины взаимозаменяемыми.)

Вот в чем загвоздка:

Владельцы перфораторов должны знать, какую систему патронов использует их инструмент . Тип системы патрона нельзя определить, просто посмотрев на патрон, потрогав его отверстие пальцем или любыми другими способами. Инструменты, которые используют эти системы, почти всегда будут рекламироваться с названием системы патронов как часть рекламируемого названия инструмента . Однако, поскольку номер модели инструмента всегда соответствует только одному типу зажимной системы, номера моделей используются для определения точного инструмента (включая зажимную систему) после продажи. Кроме того, название зажимной системы может быть написано где-нибудь на инструменте и всегда находится в руководстве пользователя. Дело в том, что если система патрона еще не известна, то в большинстве случаев необходимо знать номер модели инструмента, чтобы определить, какую систему он использует.
Пример: Ударная дрель Bosch 11224VSR использует систему SDS-Plus и, вероятно, включила эту информацию в свое объявленное название. Но, как и его название на нашей странице деталей для этого инструмента, детали системы патрона обычно опускаются в названии инструмента после продажи, поскольку номер модели включен в название и является самым надежным способом получения точной информации об инструменте. Если у вас есть номер модели вашего инструмента, но вы не знаете, какую конструкцию патрона он использует, попробуйте следующее:

Поищите, что такое система зажимного патрона, в руководстве пользователя (часто доступно в Интернете на сайтах производителей) или поищите его где-нибудь на инструменте.

Если руководство недоступно, используйте номер модели инструмента в широкий поиск в Интернете , чтобы узнать особенности инструмента.

Посмотрите внимательно на старый бит . Система патронов, которой он соответствует, почти всегда выгравирована где-то на оборудовании.

Если вышеперечисленные ресурсы недоступны или не предоставляют необходимую информацию, просто попробуйте вставить различные типы бит в патрон (SDS / SDS-plus, SDS Max и Spline).Инструмент, возможно, придется взять с собой в место, где продаются молотковые насадки для этого теста, если в противном случае нет нужного набора битов. Правильная коронка – единственная, которая подходит для патрона.

После согласования правильной конструкции долота с его системой зеркального патрона, можно изучить другие факторы, определяющие тип долота (долота для долбления, резки, копания, рубки и т. Д.), В соответствии с предпочтениями пользователя и применением. Ниже приводится подробное описание каждой из трех систем патронов.[Вернуться к началу] Описание систем SDS / SDS-Plus, SDS Max и шлицевого патрона «Поскольку их бывает сложно разделить, почему разные системы патронов?» Это справедливый вопрос. Компания Bosch разработала первую систему SDS еще в 1975 году. На англоязычных рынках SDS означает «Специальная прямая система». Системы патронов SDS специально адаптированы для бетонной и другой кирпичной кладки молотком . В перфораторах с традиционными патронами ударный поршень использует часть своей энергии для перемещения тяжелого патрона вперед и назад, а также сверла.В системе SDS плоский конец сверла – единственное, что поршень ударяется и должен двигаться. Это делает использование энергии более прямым, эффективным и действенным. Кроме того, канавки в хвостовике долота SDS позволяют долоту скользить вперед и назад при ударе поршня, обеспечивая еще больший потенциал для эффективного ускорения долота за счет энергии поршня. Самая быстрая особенность систем SDS – это, вероятно, их , позволяющая менять бит одной рукой. Внутри каждого патрона SDS находятся подпружиненные шарики, предназначенные для размещения в канавках хвостовиков бит SDS.После того, как SDS вставлен в патрон, нужно немного повернуть его, чтобы шарики встали на место и удерживали сверло. На немецких рынках SDS означает « Steck, Dreh, Sitz» (Insert, Twist, Stay). Круто, да? И это основные преимущества систем SDS. Долота и патроны с шлицевым приводом – это более старая система, которая, как и система SDS Max, разработана с учетом вышеперечисленных функций, но для это самая тяжелая система сверления кирпичной кладки ; хотя системы SDS Max имеют некоторые преимущества перед системами Spline.
Когда компания Bosch представила первую систему SDS, она называлась просто SDS. Позже были внесены улучшения, которые помогли конструкции хвостовика держаться более прочно, и изменения в конструкции были названы «SDS-Plus». Однако улучшения не повлияли на совместимость , поэтому SDS и SDS-Plus являются взаимозаменяемыми как по терминологии, так и по функциям. Для новых инструментов SDS-Plus (иногда обозначаемый как «SDS +») просто заменил SDS.Хвостовики бит SDS-Plus имеют четыре выемки: два с открытым концом и два с закрытым концом (которые предотвращают вылет коронки из патрона). Значок SDS-Plus выше показывает вид сверху хвостовика SDS-Plus и показывает ориентацию его четырех канавок. Также смотрите изображение ниже, чтобы увидеть боковые виды хвостовиков SDS-Plus:
Системы SDS-Plus являются наиболее распространенными, поскольку они адаптированы для относительно менее тяжелого сверления (по сравнению с более крупными перфораторами), а их хвостовики имеют диаметр 10 мм.[Вернуться к началу]
Биты SDS Max совместимы только с системами патронов SDS Max. SDS Max разработан для более тяжелых работ, чем SDS-Plus, и, соответственно, диапазон размеров сверл SDS Max больше склоняется к большему концу сверл по камню. Во многих отношениях система SDS Max была разработана для улучшения и замены старой приводной системы Spline. Основное улучшение этой системы состоит в том, что она позволяет увеличить ход поршня на , так что, когда поршень ударяется о долото, он ударяет сильнее и долото режет более эффективно.Несмотря на модернизацию конструкции, приводные системы Spline остаются популярными у некоторых пользователей и до сих пор производятся. Хвостовики бит SDS Max имеют пять выступов: три с открытым концом и два с закрытым концом (предотвращающие вылет коронки из патрона). Значок SDS Max выше показывает вид сверху хвостовика SDS Max и отображает положение его пяти канавок. Вот изображение хвостовиков бит SDS Max, виды сбоку:
Системы SDS Max – это новейшие и, в целом, лучшие системы для бурения самых тяжелых работ по каменной кладке.Их хвостовики имеют диаметр 18 мм. [Вернуться к началу]
Биты шлицевого привода совместимы только с системами шлицевого патрона привода. Как обсуждалось выше, приводные системы Spline предназначены для наиболее обременительных рабочих нагрузок при бурении, такие как SDS Max, но это более старая система. Несмотря на то, что система SDS Max улучшает конструкцию привода Spline, многие пользователи по-прежнему предпочитают привод Spline и продолжают использовать его из-за своих предпочтений. Значок выше показывает вид сверху хвостовика шлицевого привода и показывает его конструкцию с множеством канавок.Хвостовик бита Spline сбоку:
Хвостовики шлицевого привода имеют диаметр 19 мм. [Вернуться к началу] Адаптер патрона для ударных дрелей
Да, доступны адаптеры, позволяющие использовать биты из разных систем в одном инструменте. Большинство мнений об этих адаптерах предполагают, что по возможности их лучше избегать, поскольку еще одна часть (и при этом ослабленная) может просто означать возможность для этой части сломаться или потеряться. Но адаптеры патрона также очень удобны, когда они являются единственным доступным вариантом.Доступны переходники патрона для преобразования между следующими системами:
SDS Max —-> шлицевой привод
Шлицевой привод
—-> SDS Max
SDS Макс —-> SDS / SDS-Plus
Шлицевой привод
—-> SDS / SDS-Plus

Очевидным ограничением является то, что адаптеры патрона не (и не должны) преобразовывать меньшие системы SDS / SDS-Plus в более крупные приводные системы SDS Max и Spline.Если бы адаптеры патрона были доступны для модернизированного преобразования , ударные дрели с исходной системой SDS-Plus, вероятно, не были бы достаточно высоки, чтобы справиться с рабочей нагрузкой, для которой потребуются долота SDS Max и Spline. [Вернуться к началу] Фрезы с 2 и 4 зубьями До сих пор в этой статье обсуждались только различия между долотами для ударного сверления, связанные с их совместимостью с патронами. Конечно, после того, как совместимость будет решена, покупатели по-прежнему смогут выбирать из множества типов сверл, чтобы они соответствовали конкретному применению.Одно из наиболее важных и распространенных решений, которое покупатели битов должны принимать при поиске бит для каменной кладки, – это выбор между битами с 2 или 4 зубьями.
Канавки – это части поперечного сечения на концах каменных насадок, которые придают им форму, как показано на рисунке выше. Насадки с 2 зубьями – более традиционная конструкция насадок для каменной кладки. Недавно разработанные долота с 4 зубьями режут намного более эффективно. В общем, 4-зубчатые бит режут быстрее , с больше энергии КПД , меньше бит износ , а застревает в своих отверстиях меньше легче, чем 2-зубья биты для кирпичной кладки.Это особенно верно, когда сверло соприкасается с арматурой или другими металлами в бетоне. Биты с 2 зубьями легко зацепляются за препятствия, такие как арматурный стержень, и иногда действительно застревает из-за этого . Конструкция с четырьмя зубьями позволяет сверлу продолжать прорезать материал. [Вернуться к началу]
Заключение Это основные указания, когда дело доходит до поиска и выбора подходящей насадки для каменной кладки для данного молотка. Система патрона инструмента должна быть известна, а знание номера модели инструмента – самый верный способ узнать, какую систему патрона использует инструмент.Посетите нашу страницу со сверлами для перфоратора, чтобы начать поиск сверла по каменной кладке, необходимого для вашего перфоратора. Или просмотрите наши перфораторы и перфораторы, чтобы найти страницу с деталями вашего перфоратора. [Вернуться к началу] О чем мы.
Как заменить механизм патрона SDS
Идея SDS заключается в том, что сверло входит в прорези и закручивается в патрон, фиксируя его на месте. Это важно для перфораторов, особенно при сверлении или долблении кирпичной кладки.
Бита фиксируется в патроне SDS с помощью шарикоподшипника. Однако, когда этот шарикоподшипник изнашивается или выходит из строя, бит больше не фиксируется на месте. Это когда вам нужно будет изменить механизм патрона SDS.
Шаг 1. Откройте зажимной механизм
Убедитесь, что сеялка отключена от источника питания. Затем оттяните втулку патрона и с помощью небольшой отвертки снимите резиновую крышку.
Теперь крышка снята, внешняя втулка патрона соскользнет.
Шаг 2: Снимите стопорное кольцо
С помощью плоскогубцев для стопорных колец сожмите зажим, затем снимите его с зажимного патрона. Это, в свою очередь, позволяет снять фиксатор шарикоподшипника, часть патрона, которая захватывает бит SDS.
Наконец, на этом этапе снимите пружину.
Шаг 3: Подготовка патрона
Вы увидите шарикоподшипник, расположенный в пазу патрона. Этот шарик входит в углубление на бите SDS, фиксируя его в патроне.После распаковки сменного патрона SDS используйте консистентную смазку для смазки хвостовика, на котором будет располагаться новый шарикоподшипник.

Шаг 4: Установка нового шарикоподшипника
Теперь установите новую пружину на стержень, а затем изогнутую шайбу в форме блюдца. На этом этапе вставьте новый шарикоподшипник в паз. На месте он будет удерживать шайбу и пружину на месте. Установите большую шайбу на хвостовик, а затем удерживающую пластиковую шайбу.У этой шайбы есть паз и приподнятый край. Приподнятая кромка сначала проходит по хвостовику, а канавка проходит над шарикоподшипником. Установите последнюю шайбу, затем передний суппорт, который будет удерживаться на месте стопорным кольцом.
Шаг 5: Повторная установка стопорного кольца
С помощью плоскогубцев для стопорных колец вставьте зажим в выступ хвостовика, ослабляя его и опуская на кольцевую канавку. При необходимости используйте небольшую отвертку, чтобы закрепить ее на месте. Теперь поместите пластиковый колпачок на стопорное кольцо на конце хвостовика.
Патрон снова собран! Вставьте биту SDS в патрон, и вы увидите, что теперь она надежно зафиксируется на месте.
Поздравляем, вы отремонтировали патрон SDS! Безопасное бурение.
Изучите блог Toolstop …
Сравнение ударных сверл SDS-Plus
Сравнение ударных сверл SDS-Plus – Bosch и DEWALT
Когда дело доходит до инструментов, старая пословица «покупай хорошо или покупай дважды» очень часто бывает верной, что приводит к разочарование каждого парня или компании, пытающихся сэкономить деньги или придерживающихся «их» предпочтительного бренда.Эта проблема, похоже, усугубляется аксессуарами. С проходами и проходами с долотами и лопастями, которые заявляют, что «в 2 раза быстрее», «в 3 раза сильнее», «служит в 4 раза дольше», трудно определить правильный выбор для вас или вашего бизнеса для обеспечения максимальной производительности.
Это пронзительное высказывание выходит далеко за рамки угрызений совести покупателей за сто долларовый инструмент, для любой компании, защищающей свою прибыль, «купи хорошо или купи дважды» может стоить бизнесу денег на единицу стоимости и снизить производительность. Здесь, в Tool Box Buzz, мы стремимся указать потребителям и профессионалам на те инструменты и аксессуары, которые соответствуют потребностям нашей аудитории.
Компания Bosch предоставила нам возможность сравнить одну из самых популярных принадлежностей для бетона, используемых для анкерных и клиновых анкеров, наиболее часто используемых механическими подрядчиками, сантехниками и электриками. Поэтому мы ухватились за возможность протестировать две ведущие компании 3/8 ″ сверла для бетона SDS-Plus на скорость и долговечность. Компания Bosch предоставила нашей команде перфораторы Bosch SDS-Plus 3/8 дюйма Bulldog Xtreme, ударные твердосплавные биты SDS-Plus 3/8 дюйма DEWALT и два новых перфоратора SDS-Plus BULLDOG Xtreme размером 1 дюйм для контроля производительности сам инструмент.С битами и инструментами мы направились в Нью-Гэмпшир, «Гранитный штат», и проверили эти биты на 10-дюймовых железобетонных мостовых настилах. Это то же самое место, где мы проводили перфорацию 1-9 / 16 ″ SDS «голова к голове».
Прежде чем мы перейдем к методологии и результатам этого сравнения перфораторов SDS-Plus – Bosch и DEWALT, давайте подробно рассмотрим каждую коронку, а также рекламируемые характеристики и функции, чтобы увидеть, как аксессуары сравниваются на бумаге.
Сравнение бит SDS-Plus
Bosch 3/8 дюймаx 12 дюймов SDS-Plus Bulldog Xtreme Перфоратор Технические характеристики
Артикул: HCFC2064
Диаметр: 3/8 ″
Полезная длина: 10 ″
Общая длина: 12 ″
Средняя цена: 16,42 долл. США
9 Цена основана на данных интернет-магазинов – см. Таблицу ниже]
Bosch HCFC2064 SDS Plus Xtreme Перфоратор
Характеристики
Технология диффузионного соединения обеспечивает более прочную карбидную связку для самого долговечного сверла
4X срок службы в целом типы бетона и бетон с арматурой
Знак износа обеспечивает допуск на диаметр отверстия для анкеровки
Центрический конический наконечник обеспечивает точный диаметр отверстия
DEWALT 3/8 ″ x 10 ″ x 12 ″ High Impact Carbide SDS + Bit Технические характеристики
Артикул: DW55300
Диаметр: 3/8 ″
Полезная длина: 10 ″
Общая длина: 1 2 ″
Средняя цена: 17 долларов.62
[Цена основана на данных интернет-магазинов – см. Таблицу ниже]
Долото SDS + DEWALT DW55300 с ударопрочным твердосплавным покрытием
Характеристики
В 2 раза больше карбида для увеличения срока службы быстрое и эффективное сверление
Инновационная система крепления обеспечивает исключительную долговечность
First Impression
Как вы можете видеть из спецификаций и характеристик, эти сверла сравниваются бок о бок в коробочном магазине или на веб-сайте розничной торговли. быть ОЧЕНЬ похожим.Представьте себя в проходе на местном складе пиломатериалов, держащим эти две части, пытаясь сравнить их, основываясь на рекламе на упаковке. Единственный расплывчатый дискриминатор, который вы получите, – это сопоставимая разница в цене и заявленный срок службы битов. Bosch заявляет о 4-кратном увеличении срока службы, в то время как DEWALT рекламирует в 2 раза больше карбида для увеличения срока службы, опять же, хотя эти утверждения расплывчаты, мы предполагаем, что они побудят потребителя отдать предпочтение аксессуару Bosch.
Еще одно первое впечатление, которое мы получаем, – это цена аксессуара, которая может повлиять на наши покупки в зависимости от разницы в стоимости.В этом случае кажется, что разницы в цене между этими двумя аксессуарами недостаточно, чтобы изменить ваше покупательское поведение.
Bosch HCFC2064 Цены

Amazon: 14,34 долл. США
Home Depot: 17,97 долл. США
Grainger: 17,03 долл. США
Белая крышка: 17,89 долл. США

Цены

Amazon: 17,40 долларов
Grainger: 25 долларов.65
Acme Tool: 17,99 долл. США
Минимум: 17,48 долл. США
Официальный дилер завода: 12,99 долл. США
Среднее значение: 17,62 долл. США

[ Средняя цена не включает выбросы по высоким и низким ценам у розничных продавцов 7 9000 9000] 9000 Line, трудно выбрать правильный аксессуар без правильной информации, вот где мы и начинаем, чтобы внести некоторую ясность в эти расплывчатые утверждения о преимуществах 2X, 3X и 4X. Так что расслабьтесь и доверьтесь профессионалам!

Тестирование лицом к лицу – скорость и износостойкость

Для этого теста мы не только сравнили общий срок службы долот, но и интегрировали устойчивую скорость долот для дальнейшего анализа увеличенной или сохраненной производительности с использованием «лучшего» долота. .Мы определили базовую скорость для каждого долота при бурении 6-дюймовой скважины с нормальным размером образца. Затем мы взяли этот базовый уровень и протестировали каждое долото, сверля 6-дюймовые скважины до тех пор, пока среднее время бурения скважины не увеличилось вдвое по сравнению с базовой скоростью. Этот тест должен был смоделировать точку, в которой производительность долота заставляет оператора перейти на новую, более производительную коронку.

Результаты сравнения сверл для перфоратора SDS-Plus

Протестировано долото	Базовый уровень	Время до «отказа»	Сред.Количество отверстий	Ср. цена	Ср. Цена / отверстие
Bosch HCFC2064	14 сек.	28 сек.	550	16,42 долл. США	0,03 долл. США
DEWALT DW55300	20 сек.	40 сек.	300	17,62 долл. США	0,06 долл. США

Перфоратор Bosch SDS-Plus Bulldog Xtreme в среднем проработал 14 секунд на отверстие диаметром 6 дюймов, что примерно на 30% быстрее, чем у долота DEWALT High Impact Carbide SDS +, которая в среднем составила 20 секунд наш базовый тест.Эти два базовых значения времени использовались для установки критериев «отказа» (точка, в которой, по нашему мнению, пользователь может выбрать переключение на новое сверло для повышения производительности).

При таком базовом пороге «разрушения» долото Bosch просверлило примерно на 80% больше отверстий (550 отверстий по сравнению с 300), прежде чем достигло нашей точки отказа. Еще более впечатляющим является то, что базовый уровень Bosch был значительно быстрее, чем DEWALT, так что при «отказе» долото Bosch работало только на 25% медленнее, чем DEWALT при максимальной производительности.

Видео сравнения перфораторов SDS-Plus

Сводка результатов сравнения перфораторов SDS-Plus
Bosch HCFC2064 на 30% БЫСТРЕЕ, чем DEWALT (с новыми битами)
Bosch HCFC2064 просверливает на 80% больше отверстий DEWALT (с использованием наших критериев)
Bosch HCFC2064 при «отказе» был только на 25% медленнее, чем DEWALT при базовой скорости
Средняя цена Bosch HCFC2064 за отверстие на 50% меньше, чем DEWALT
Заключение
Итог, наши результаты указывают на то, что перфоратор Bosch SDS-Plus Bulldog Xtreme более быстрый, долговечный и более производительный.Сверло Bosch почти вдвое увеличило количество отверстий, просверливаемых долотой DEWALT, и, кроме того, увеличенная скорость сверла Bosch означает, что ваша работа выполняется на 30% быстрее. Это равносильно простой математике на рабочем месте: меньше смены бит, меньше поездок к ящику с инструментами для большего количества бит, меньше поездок туда и обратно в магазин для покупки большего количества бит и, в конечном итоге, больше времени на задачу.
Как подрядчик и владелец бизнеса я знаю, что исследования показали, что только 33% нашего времени на рабочем месте является продуктивным.Остальное время тратится на такие задачи, как перевалка материалов, незапланированные запросы, перерывы, поиск инструментов, поиск запчастей, принадлежностей и выполнение поручений. Покупка аксессуара, который служит дольше, имеет смысл, и перфоратор Bosch SDS-Plus Bulldog Xtreme в этом сравнительном тесте показал себя дольше и быстрее.
Примечание. Результаты этого теста не являются показательными для всех сверл или принадлежностей Bosch или DEWALT, а скорее сосредоточены на этих двух артикулах и на проведенных нами тестах.Хотя компания Bosch предоставила все сверла и сверла для этого тестирования, мы определили фактические тесты, критерии и мнения, представленные в этой статье.
Сверла для вращающейся каменной кладки
Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.
В недавней публикации о наборах сверл и приводных бит Bosch была небольшая путаница. В этом посте я упомянул, что новые наборы сверл и отверток Bosch поставляются с вращающимися сверлами по каменной кладке, и как это указывало на то, что аксессуары могут не соответствовать полному уровню качества Bosch Tool.
Вы не можете найти «вращающиеся сверла по камню» в каталоге Bosch или на их веб-сайте, по крайней мере, я не нашел.
Существует несколько типов сверл по камню, но «вращающиеся» сверла по камню, пожалуй, самые редкие. Может быть, 7 или 8 лет назад я искал их повсюду, прежде чем наконец сдаться и купить перфоратор.
Шон написал:
Стюарт, я не понимаю, почему вы делаете упор на «вращающиеся сверла для каменной кладки». Я не знаю, от чего вы отличаете этот термин.На самом деле есть две категории насадок для каменной кладки. Те, которые подходят для обычного сверла (либо с гладким хвостовиком, либо, возможно, с шестигранной «быстрой заменой»), или те, которые подходят для роторного сверла, которое может скользить (SDS, шлицевое и т. Д.), Я знаю, что вы это знаете, поэтому я м. просто не хватает того, что вы получаете…
Это вращающиеся насадки для кирпичной кладки. Они похожи на ударные сверла, но их можно использовать только в сверлах с вращательным действием.
Существует 3 типа сверл по камню , 2 из которых более распространены, по крайней мере, когда мы говорим о диаметре от 1/8 дюйма до 1/2 дюйма или около того.
1) Ударное сверло, предназначенное для виброударного и вращательного бурения.
2) Биты типа SDS и аналогичные, предназначенные для перфораторов.
3) Ротационные сверла по камню, которые предназначены для использования в неударных дрелях.
Роторные сверла по камню напоминают ударные сверла, но имеют немного другую форму наконечника (по крайней мере, из нескольких примеров, которые я видел) и, как правило, короче.
Большинство людей знакомы только с перфораторами и перфораторами типа SDS.Из-за этого «поворотное» различие вращающихся насадок для кирпичной кладки могло остаться незамеченным.
Ударное сверло
будет работать с обычным сверлом, но не очень хорошо. Роторные сверла по камню будут работать с обычным сверлом и не предназначены для использования с перфоратором. Полагаю, их можно было бы использовать в перфораторе, но только в роторном режиме . Вращающиеся насадки для каменной кладки часто содержат предупреждения о том, что их следует использовать только в сверлах, работающих только с вращением.
Вращающиеся сверла по камню выглядят так же, как и другие сверла по камню, но, по моему опыту, они намного медленнее в использовании.Они мне не нравятся. Я купил показанные выше биты Black & Decker Firestorm после покупки перфоратора, на всякий случай. Я до сих пор ими не пользовался. Мой опыт работы с перфоратором был связан с парой отдельных вращающихся сверл по каменной кладке, которые я получил в пакетах анкеров для каменной стены.
До покупки перфоратора я не мог найти роторные сверла по камню в магазинах Home Depot, Lowes или Sears, только перфораторы и перфораторы, и вскоре я сменил то, что хотел купить.
Но, если у вас нет перфоратора или перфоратора и вы не хотите их покупать, роторные сверла по камню – практически единственный вариант для сверления кирпичных материалов.
Единственные шестигранные биты по камню, которые я видел, – это новые ударопрочные биты и универсальные биты Bosch с ударопрочностью. Я полагаю, что они тоже будут считаться вращающимися сверлами для каменной кладки. Исправление: Dewalt производит набор из 3 вращающихся сверл по каменной кладке с шестигранным хвостовиком (15 долларов на Amazon). Большинство вращающихся сверл по камню, которые вы найдете, имеют гладкие круглые хвостовики.
Проведя еще несколько поисков в Интернете, выяснилось, что на самом деле существует больше марок и стилей вращающихся сверл для каменной кладки, чем я знал. Например, на веб-сайте Bosch я смог найти только перфораторы и перфораторы SDS-типа, но похоже, что на Amazon есть по крайней мере одно перфорационное сверло Bosch по камню.
Пара текущих опционов
Есть и другие варианты, но это были единственные, которые мне удалось найти от известных брендов. Мне кажется, что наборы Bosch и Skil идентичны, за исключением, может быть, того, как они упакованы.
Наборы Bosch и Black & Decker, кажется, имеют положительные отзывы на Amazon, так что, возможно, мой опыт был с битами особенно плохого качества.
Я не хочу так унывать, но если вам нужно просверлить отверстия в каменной кладке один раз, велика вероятность, что вам придется сделать это снова. Вращающиеся сверла по камню в крайнем случае подойдут. После этого начните планировать бюджет на перфоратор с питанием от сети, который прослужит вам годы.
Есть ли у вас какой-либо опыт работы со сверлами по камню?
Знаете ли вы, что существуют такие буровые коронки без ударного и ударного действия?
.

Как вставить сверло в перфоратор

Что такое перфоратор

Оснастка перфоратора

Средства защиты

Как вставить сверло в перфоратор: пошаговая инструкция

Проверка работоспособности

Приобретение зажимного патрона

Выбор сверла для перфоратора

Как достать сверло из перфоратора

Если сверло застряло

Вставка зажимного патрона

Вставка сверла

Начало работы

Эксплуатация перфоратора

Как вставить сверло в перфоратор

Что такое перфоратор

Оснастка перфоратора

Средства защиты

Как вставить сверло в перфоратор: пошаговая инструкция

Проверка работоспособности

Приобретение зажимного патрона

Выбор сверла для перфоратора

Как достать сверло из перфоратора

Если сверло застряло

Вставка зажимного патрона

Вставка сверла

Начало работы

Эксплуатация перфоратора

Как вставить сверло в перфоратор

Что такое перфоратор

Оснастка перфоратора

Средства защиты

Как вставить сверло в перфоратор: пошаговая инструкция

Проверка работоспособности

Приобретение зажимного патрона

Выбор сверла для перфоратора

Как достать сверло из перфоратора

Если сверло застряло

Вставка зажимного патрона

Вставка сверла

Начало работы

Эксплуатация перфоратора

Как в перфоратор вставить сверло

Как вставить бур?

Как вставить в перфоратор дрелевое сверло?

Читайте также:

Как вытащить застрявшее сверло из перфоратора

Как вытащить застрявшее сверло из перфоратора

Как выручить быстрозажимной патрон

Разновидности и причины заклинивания сверла в перфораторе

Несколько советов для использования инструмента

Способы, которые могут помочь вытащить сверло

Как спасти ключевой кулачковый патрон

Рекомендации для недопущения подобных случаев

Особенности

Как достать сверло из перфоратора

Где ещё применим перфоратор

Забиваем в землю трубу

Трамбуем грунт в теплице

Мешаем цементные смеси

Video on this topic

Из чего состоит патрон

Переключение режимов перфоратора

Похожие записи

Как Вставить Сверло В Перфоратор Бош

Ремонт Перфоратора Интерскол П 26 800

Бур застрял в перфораторе — как вытащить?

Как пользоваться перфоратором правильно

Зачем проверять работоспособность перфоратора

Как удалить застрявшее бурение со стен или полов?

Несколько советов для использования инструмента

Как тянуть сверло

Чем освободить двухмуфтовый патрон

Как тренироваться со стены.

Правила пользования прибором

Причины заклинивания

Оснастка перфоратора

Фотогалерея: буры, коронки и зубила

Как вытащить сверло из дрели перфоратора?

Принцип действия перфоратора
