Конструктивно перфоратор Hitachi выполнен по блочной схеме. В состав инструмента входит механический блок, блок статора и блок цепей управления.

Неисправности механической части перфоратора Hitachi Dh34PC3

Перфораторы Hitachi представляют собой надежный инструмент, удобный в эксплуатации, пользующийся повышенным спросом среди профессионалов и в среде российских мастеров и любителей мастерить своими руками.

Но любой эксплуатирующийся инструмент со временем требует технического обслуживания, периодического осмотра и, при необходимости, проведения ремонта.

У любого перфоратора обнаруживается три основных типа неисправностей:

неисправности, при которых перфоратор сверлит, но не долбит;
неисправности, при которых перфоратор долбит, но не сверлит;
неисправности, при которых перфоратор не долбит и не сверлит.

Неисправности, при которых перфоратор сверлит, но не долбит

Процесс сверления в перфораторах Hitachi обеспечивается за счет передачи вращательного момента от ротора, через промежуточный вал к стволу ударного механизма.

Процесс долбления обеспечивается за счет преобразования вращательного момента промежуточного вала в возвратно-поступательное через подшипник качения, называемый в народе «пьяный подшипник».

Ударный импульс создается перемещением бойков в гильзе поршня и стволе ударного механизма. Пьяный подшипник, закрепленный на оси промежуточного вала преобразует вращательное движении в возвратно-поступательное.

Причинами, по которым перфоратор может сверлить, но при этом не долбит, могут быть:

разрушение пьяного подшипника;
разрушение гильзы поршня ствола;
заклинивание или разрушение бойков;
проворачивание муфты сцепления в пьяном подшипнике;
износ резиновых уплотнительных колец.

При разрушении пьяного подшипника становится невозможной преобразование вращательного момента в возвратно-поступательный импульс. Но при этом, вращение на ствол передается за счет шестеренок. Более полная инструкция по разборке перфоратора Хитачи.

Ремонт пьяного подшипника и муфты сцепления или их замена

Выход пьяного подшипника из строя происходит при разрушении обоймы встроенного подшипника. Такая неисправность устраняется только полной заменой пьяного подшипника. В перфораторе Hitachi Dh34PC3 установлен подшипник артикул 324533. Российского аналога данному подшипнику нет, но выпускаются подшипники китайского производства, неплохие по качеству.

Для замены подшипника качения необходимо извлечь промежуточный вал из внутреннего корпуса перфоратора.

Демонтаж пьяного подшипника производится совместно с муфтой сцепления. Разрушенный пьяный подшипник поз.53 восстановлению не подлежит, а вот муфту сцепления поз.52 при незначительном износе шлицов зацепления восстановить можно.

Ремонт или замена гильзы поршня

Пропадание удара может проявиться при разрушении гильзы поршня поз.39. У гильзы поршня могут отвалиться ушки крепления поршневого пальца поз.

42. У гильзы поршня разрушается юбочка, тонкая часть поршня. Бывают случаи, что в гильзе закусывает боек ударного механизма поз.37.

При разрушении частей гильзы поршня производится его полная замена. Отремонтировать гильзу поршня практически невозможно.

Ремонт бойков ударного механизма

В стволе ударного механизма используется два вида бойков. Боек поз.37 гильзы цилиндра ударного механизма и боек ствола поз.29.

На бойке поз.37 устанавливается резиновое кольцо поз. 38, а на боек поз.29 монтируется резиновое кольцо поз.30. и резиновый сальник поз.32.

Кроме того, на боек поз.29 устанавливается держатель ударного механизма поз.31, с двух сторон которого ставятся уплотнительные кольца поз.30, 32. Затем на боек монтируется держатель демпфера поз.35, который фиксируется стопорным кольцом поз.36. Поз.34 – это резиновый уплотнительный сальник.

Основная поломка бойков заключается в их износе, износе уплотнительных колец в процессе ударных нагрузок.

Боек может согнуться, расплющиться.

Поломки подобного рода устраняются заменой деталей ударного механизма и обязательной заменой всех резиновых уплотнительных колец.

Чтобы приобрести новые запасные части, надо знать артикулы заказываемых деталей, которые указаны на приведенных фотографиях.

Ремонт муфты сцепления промежуточного вала

При работе перфоратором в режиме «Удар» не старайтесь надавливать сильно на инструмент.

К пропаданию ударного импульса приводит проскальзывание муфты сцепления поз 51 на промежуточном валу поз.52.

У муфты сцепления при напряженной работе зализываются зубья. Это происходит при повышенном давлении на рабочий инструмент во время выполнения работ или ослаблении силы давления пружины поз.50 на муфту сцепления.

Восстановить профиль зуба можно при помощи надфиля. Если зуб зализан не сильно, то круглым надфилем профиль зуба исправляется восстановлением его углов на муфте сцепления и на валу промежуточном поз. 52. В противном случае при сильном износе следует заменить.

Замена резиновых уплотнительных колец

В цепи механизма обеспечения ударного импульса используется несколько уплотнительных колец.

Пропадание ударного импульса на рабочем органе происходит по причине истирания уплотнительных колец. Неисправность проявляется постепенно, по мере изнашивания уплотнителей.

Неисправности, при которых перфоратор долбит, но не сверлит

Долбление перфоратора Hitachi Dh34PC3 происходит за счет передачи возвратно-поступательного движения от промежуточного вала через подшипник качения на цилиндр, перемещающийся в стволе ударного механизма. В цилиндре перфоратора устанавливается два бойка. Вот перемещение бойка и производит передачу ударного импульса на стол, в быстрозажимном патроне которого, вставлен рабочий инструмент, например, бур.

Процесс сверления в перфораторах Hitachi Dh34 обеспечивается за счет передачи вращательного момента от ротора, через промежуточный вал к стволу ударного механизма. На конце ствола закреплен быстрозажимной патрон, в который и устанавливается рабочий инструмент.

Косозубая шестерня ротора поз.62 передает вращательный момент на косозубую шестерню большего диаметра поз.54, закрепленную на промежуточном валу поз.51. Вращающийся промежуточный вал передает своей малой прямозубой шестерней вращательный момент на большую прямозубую шестерню поз.25, закрепленную на стволе ударного механизма.

Сверление в перфораторе Hitachi Dh34 происходит за счет вращения быстрозажимного патрона, в котором закреплено сверло или бур.

К неисправностям такого рода приводит:

— проворачивание шестерни поз.49 на промежуточном валу поз.52;

— проворачивание шестерни поз.25 на валу ствола поз.24.

Осмотр шестерни на промежуточном валу

Шестерня поз.49 может проворачиваться на промежуточном валу поз.52 по причине ослабления силы прижима пружины поз.50 и неправильной работы переключателя режимов поз. 48.

Данная неисправность Перфоратора Хитачи устраняется восстановлением шлицов на шестерне 5 и валу.

Восстановить шлицы при незначительном износе можно при помощи исправления формы зуба шлица. Для этого надо при помощи круглого надфиля, зажатого в патрон дрели, исправить контуры зуба.

Восстановить работу переключателя режимов 4 можно только полной его заменой.

Ремонт шестерни вала ствола ударного механизма

Шестерня поз.25 устанавливается на вал стола и крепится там при помощи пружины поз.26, фиксируется стопорным кольцом поз.28 и шайбой стальной М30 поз.27.

При ослаблении силы пружины поз.26 шестерня выскакивает из зацепления и проворачивается.

Устраняется неисправность такого рода заменой пружины и исправлением формы зубьев зацепления.

Неисправности электрической части

При появлении неисправностей в электрической части перфоратора инструмент перестает работать полностью.

Неисправности, при которых перфоратор не сверлит и не долбит

К причинам, по которым перфоратор перестает работать, относятся:

разрушение зубьев малой косозубой шестерни ротора;
выход из строя ротора;
короткое замыкание или обрыв в цепях статора;
обрыв или короткое замыкание в цепях управления.

Ремонт ротора

При незначительном износе косозубой шестерни неисправность устраняется восстановлением формы зуба, если это возможно. В противном случае, редуктор следует заменить полностью.

При коротком замыкании или обрыве обмоток ротора, выходе из строя ламелей коллектора, редуктор можно отремонтировать своими руками или заменить на новый. Новый стоит достаточно дорого. А сделать ротор своими руками не каждому под силу. Выбор остается за вами. О том, как сделать ротор своими руками, можете почитать здесь.

Ремонт статора

Ремонт статора производится в случае обнаружения в нем короткого замыкания или обрыва. Отремонтировать статор не сложно, если знать количество витков, сечение провода и его марку.

Если у вас сгорел статор, или в нем обнаружили обрыв, то при его разборке произведите подсчет количества витков и замерьте сечение микрометром. Обратите внимание на процент заполнения обмоткой пазов статора. При незначительном проценте заполнения можно увеличить диаметр обмоточного провода.

Осмотр электрической части управления

Из неисправностей в цепях управления чаще всего проявляются в обрыве провода питания в месте входа в инструмент и выход из строя кнопки запуска.

В инструменте используется комбинированный выключатель, позволяющий запускать перфоратор и регулировать частоту оборотов. В перфораторе применяется выключатель кнопочный 220 В (OLD 331454/324536).

Угольные щетки поз.74, 77 фиксируются в специальных держателях поз.75. Причиной короткого замыкания цепей управления может быть дроссель поз.69 и диодный контакт поз. 72. Важно следить за размером щетки и вовремя их заменить.

В статье приведены основные виды неисправностей в перфораторах Hitachi Dh34PC3. Если вы сталкивались с другими неисправностями или знаете как их исправить, напишите нам.

Видео по ремонту перфоратора Хитачи

Замена ствола на перфораторе Hitachi Dh34PC3

Видео: Замена ствола на перфораторе Hitachi Dh34PC3

Перфоратор трещит и не крутит как исправить?

Видео: Перфоратор трещит и не крутит как исправить?

Ремонт перфоратора Hitachi DH 24PC3 замена ствола

Видео: Ремонт перфоратора Hitachi DH 24PC3 замена ствола

Как поставить переключатель режимов на перфораторе Hitachi Dh34PC3

Видео: Как поставить переключатель режимов на перфораторе Hitachi Dh34PC3

Ремонт – яяЭлектрический перфоратор не уст не уст.: сверлит но не долбит думают что шток

Мы выполним профессиональный ремонт инструмента любой сложности с гарантией.

Сервисный центр Дровосек 8-800-250-01-42 !!!

03.06.2022

Акт выполненных работ от 3 июня 2022 г. 12:29:05
Вид ремонта — послегарантийное обслуживание

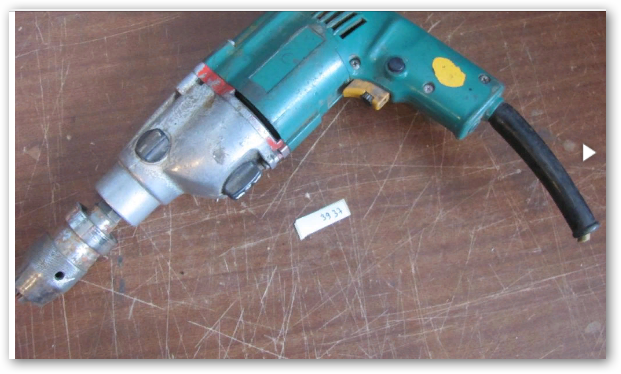

Инструмент: яяЭлектрический перфоратор не уст не уст.
