Сборка Перфоратора Makita 2450 Устройство • AURAMM.RU

Posted on 26.03.202010.05.2020 by dakus

Сегодня девелоперы предлагают покупателям сотни разных квартир и домов. Зачастую жители хотят немного изменить свои настройки, делая проживание более комфортным и комфортным. Сверла Makita позволяют быстро и качественно выполнять качественные работы. Заводские детали и хорошее качество сборки продлят срок службы машины и помогут предотвратить сбои в процессе ремонта. Статья даст представление об основных достоинствах продукции этого производителя.

Перфоратор Makita

Среди пользователей перфоратор Makita зарекомендовал себя как самый эффективный инструмент. Он долговечен и не требует специальных навыков в использовании, легкий и удобный в использовании.

Конструкция включает в себя специальную защитную систему, предназначенную для ограничения распространения пыли.

При своевременной очистке инструмент будет эффективно работать в течение всего срока службы.

Makita широко используется людьми, которые предпочитают делать ремонт самостоятельно. Инструмент прост в эксплуатации, стоимость финансовых услуг минимальная, недорогая.

Производитель представляет следующие технические характеристики:

Общий вес 2,04 кг
Система SDS позволяет монтировать сверла
Вы можете забить и сверлить
Система имеет три режима работы
Максимальное количество ударов в минуту. 4500
Прочность на сдвиг. 2,7 Дж
Блок питания. 780 Вт.

Почему удар Макиты нежелателен для измельчения?

Часто оборудование выходит из строя, а дрель выходит из строя. Это происходит по разным причинам. Многие пользователи перфораторов Makita сталкиваются с тем, что их устройство не ударяет, а в то же время сверлит. Вы можете исправить поломку самостоятельно. Вот некоторые распространенные причины неисправностей:

Встречный износ вала
Деформация зажимов
Повреждение системы шатунов
Отсутствие смазки для правильной работы
Повреждение ударных компонентов

Перфоратор Makita: ремонт подручных работ

Технология диагностики и устранения неисправностей идентична другим устройствам. Для начала разберите инструмент, сняв корпус, а затем удалив устаревшую смазку и грязь.

Рекомендуется заменить блоки, которые перестали работать. После этого все составляющие элементы механизма сбрасываются.

Для правильной работы рекомендуется тщательно осмотреть каждый предмет ремонта. Чтобы восстановить работоспособность картриджа 2010 года, переключателя режимов и корпуса, выполните следующие действия.

Удалить картридж
Удалить переключатель
Устранить дефекты внутри шкафа
Смазать и заменить изношенные детали.

Как разобрать молоток и коробку передач?

При разборке коробки передач мы рекомендуем следовать приведенным ниже инструкциям:

Установите ударную дрель на твердой поверхности, подняв ствол вверх
Вытяните снаряд вперед, прижав инструмент к столу. Эта позиция предотвращает случайное перемещение составляющих элементов.

Набор перфоратора Makita

После завершения ремонта все снятые детали должны быть сброшены. Рекомендуется нанести свежий слой жира на все необходимые детали.

Перед сборкой корпус очищается керосином или бензином. Очищенная оболочка заменяется. Переключатель режима не должен быть в нем.

Принципиальная схема Makita HR 2450

Система перфоратора Makita-2450 состоит из множества вспомогательных компонентов и списка запасных частей. Среди наиболее важных элементов, которые следует учитывать при проведении ремонтных работ, следующие:

Стопорное устройство для кольца. Он предназначен для удержания сферического элемента, который удерживает буровое долото. Шайба и пружина контролируют это
Зажимное кольцо Требуется для правильного снятия крышки картриджа
Четыре винта соединяют коробку передач и двигатель, устраняя вибрацию. Схема имеет большое количество резиновых компонентов. Часто они вызывают неисправность.

Описаний этих агрегатов будет достаточно для качественного ремонта.

Вывод

Перфораторы Makita по праву считаются одними из лучших на современном рынке. 2470 немного улучшен, но это не делает устройство долговечным. Своевременный ремонт максимально увеличит срок правильной эксплуатации. Эта статья поможет вам понять особенности основных узлов. Этих материалов достаточно для устранения наиболее распространенных типов неисправностей.

Источник

Posted in Дрели Tagged 2450, макита, перфоратор, сборка, устройство

Ремонт Перфоратор Makita Hr 2450 Своими Руками

Даже очень надежные перфораторы компании Макита с годами ломаются.
Неважно какая поломка устраняется, необходимо лишь иметь прямые руки и напористость.
Не считая электронных дефектов перфораторы подвержены и механическим поломкам.

Работа перфораторов с жесткими материалами в запыленной среде уменьшает срок эксплуатации и просит вмешательства юзера при ремонте.

Хоть какой ремонт инструмента начинается с определения нрава неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может юзер, владеющий исходными слесарными способностями и знакомый с требованиями электробезопасности.

Дальше рассматривается механическая часть перфоратора Makita, главные неисправности и методы их устранения.

Разборка механической части перфоратора Makita 2470

Чтоб добраться до механической части перфоратора, нужно снять иначе говоря разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого незапятанной тканью или бумагой.

С помощью пинцета либо отвертки снимите резиновый наконечник 35, поз.1.

Аккуратненько высвободите кольцевую пружину поз.4, кожух муфты поз.3, железное кольцо поз.4. Вы доберетесь до железного шарика поперечником 7 мм поз.20.

Сейчас конечно снять корпус механической части
Он темного цвета.
С помощью четыре самореза в торце корпуса.

Зажав правой рукою темный корпус, надавите огромным пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус просто снимется.

Далее нужно снять вал редуктора.

Чтоб отсоединить механическую часть от электронной, нужно за ранее вытащить электрощетки.
Помните! В низу корпуса ротор держится электронными щетками, которые нужно непременно вытащить.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой железный корпус перфоратора на границе зеленоватого пластмассового корпуса.

Сейчас перебегаем к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части по причине косозубых шестерен редуктора.

Если вы возьмете в одну руку корпус ротора, в другую корпус механической части и потяните в различные стороны, покачивая, вы разъедините эти два узла.

Получится вот таковой узел в старенькой смазке.

Далее открутите при использовании шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Выньте вал с промежной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8.

Очистите детали от старенькой смазки.

Получится вот такая гора незапятнанных деталей.

И сейчас кропотливо просматривайте детали, резиновые кольца сходу выбрасывайте, подобрав новые.
Бракованные детали поменяйте на новые.

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
поломка подшипников;

поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Ремонт патрона перфоратора делается для смены пыльника и резинового кольца, в добавок конической пружины и железного шарика, обеспечивающего зажим рабочего инструмента (бура). Этому показывает то, что рабочий инструмент? говоря конкретно бур, плохо удерживается в патроне.

Основная причина – износ железного шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания вовнутрь пыли и грязищи.

Вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими силами произвести нетрудно. Патрон нужно разобрать, высвободить от старенькой смазки, выкинуть резиновые детали, сменять дефектные.

Более сложные неисправности требуют познания устройства механической части перфоратора Макита 2450.

Определив нрав неисправности перфоратора Макита, приступайте к разборке механической части, именуемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Высвободите ее от старенькой смазки.
Пристально осмотрите что остается сделать нашему клиенту детали, их целостность, уровень износа. Что остается сделать нашему клиенту резинотехнические изделия при хоть какой разборке требуют смены.

Разглядим ремонт Разберем механизм на сто процентов.
Видео разборки, смазки и сборки перфоратора Макита

Видео: Переборка перфоратора Makita 2450

Помните! В низу корпуса ротор держится электронными щетками, которые нужно непременно вытащить.

Далее из вынутого механизма нужно отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, так как держится за счет применения трения 2-ух косозубых шестеренок.

Вышел вот таковой грязный узел.

Сейчас нужно отделить вал ударного механизма.

В большинстве случаев изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Ах так изнашиваются и разрушаются детали ствола при неверной эксплуатации инструмента.

Полное обслуживание Макиты 2470 \ Ремонт инструмента \ Как починить перфоратор \ Брест

Разглядим лучшую сложную неисправность – поломка ударного механизма.
Соответствующими признаками выхода из строя ударного механизма является отсутствие удара и противный шум работающего перфоратора работая в режиме «Удар».

Видео: Минута вандализма) (21) Перфоратор Макита HR 2450 \ Мощная отдача на режиме удара

Такая неисправность свойственна для тех людей перфораторов, которые в процессе использования очень придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем осколки и кусочки сторонних предметов. Находим неисправную деталь и все остальные очищаем от старенькой смазки.

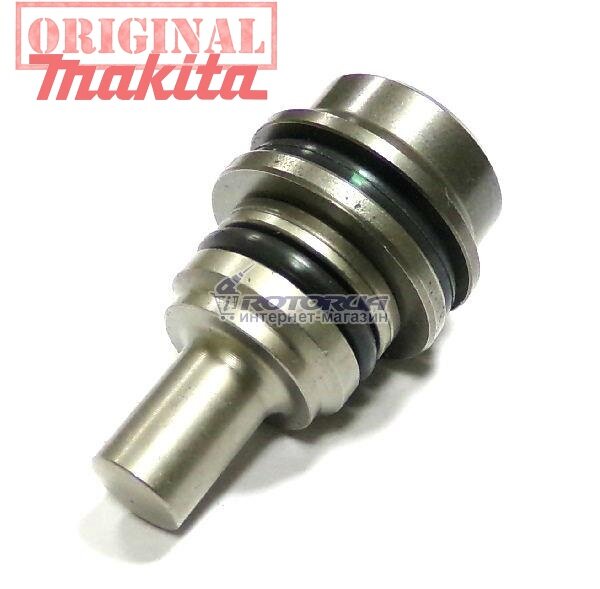

Нередко разрушается боек поз.24, арт. 324396-8, входящий в составе ствола.

железное кольцо поз.27. арт. 324216-6.

Отбракуйте покоробленные детали, поменяйте на новые, покройте узким слоем смазки. Детали готовы к сборке. Однако про это в последующей статье.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент компании Makita издавна зарекомендовал себя как проф, надёжный и обычный в обслуживании. В добавок он обладает неплохой ремонтопригодностью и относительно низкой ценой.

Среди линеек перфораторов охото тормознуть на модели Makita HR 2450. Инструмент очень комфортен в эксплуатации, имеет три режима работы и выдерживает очень долгие нагрузки. У создателя этих строк перфоратор проработал надежно более 6 лет без поломок. Причём употреблялся он работая в режиме насыщенных нагрузок.

Однако как все знают, ничего нескончаемого нет. И надёжная техника ломается. Как-то в самый разгар работы он не стал долбить. Работая в режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, когда ударник (боёк) конкретно производит ударную работу.

По этой причине ударник заклинило в осколках развалившейся втулки.

В автосервисе порекомендовали сменять ствол на сто процентов. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и раздельно не поставляется. Пришлось брать полностью новый ствол.

Дальше создатель скажет, как самому привести перфоратор в рабочее состояние после этой, в общем-то, легкой поломки. Если у вас есть способности на ремонт электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Пригодятся две простые плоские отвёртки и одна крестовидная. Одна из плоских отвёрток желательна узкой и узенькой, меньше 4 мм шириной. Ещё пригодится крючок из проволоки, для извлечения стопорного кольца. Его делают из велосипедной спицы, главное, чтоб проволока была жёсткой и просто не разгибалась. Также нужен будет резиновый молоток либо деревянная киянка.

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он просто снимается, довольно взять его пальцами и стянуть со ствола.

Потом, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS , снимаем отвёрткой стопорное кольцо.

Посредством отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, снова сжав пружину, вытаскиваем шарик-фиксатор вкупе с пружиной и фигурной шайбой.

После этого разбирается переключатель режимов работы. Под крышкой, удерживающей красноватую кнопку-фиксатор, конечно особый паз под отвёртку. Вставив в Данный паз отвёртку и поддев крышку немного поначалу с учебника края, а в окончании со второго, аккуратненько снимаем её. Тут не нужно прилагать значимых усилий, крышка всё же пластмассовая и может сломаться. Красноватая кнопка совместно с пружиной удаляется из корпуса переключателя, и он переводится на лево по полной программе, чуток далее режима сверления. Конкретно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель нужно немного подцепить тонкими отвёртками с обеих сторон и извлечь вкупе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Сейчас снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Потом, придерживая её рукою, необходимо немного ударить киянкой по торцу ствола для возможности коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается просто.

Вытаскиваем ствол из редуктора

Ветошью нужно удалить старенькую смазку, а ствол помыть бензином либо керосином и насухо вытереть.

Что же понадобится, как было сказано выше, потребовалось поменять стопроцентно весь ствол. Но приобретенный в сервисе сей предмет оказался «гол как сокол». Другими словами здесь не произошло ровненьким счётом ничего и пришлось что остается сделать нашему клиенту детали со старенького ствола переставлять на новейшую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола конечно особые отверстия, через которые видно стопорное кольцо. Это кольцо держит в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив узкую отвёртку в отверстие, незначительно отгибаем кольцо. Делаем это поначалу положительный момент в том, а затем с другой. Стопор должен выйти из паза.

С применением 2-ух отвёрток сжать стопор

Потом изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Дальше извлекаем боёк с шайбами и резиновыми кольцами. Нужно для сборки уяснить или зарисовать размещение всех колец и шайб. Если что-то пойдёт совсем не так, посодействуют фото и картинки из статьи.

Чиним Makita HR 2450 \ Замена металлического корпуса \Сборка перфоратора Makita HR2450

Сейчас нужно снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, узкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом туда устанавливается пружина с шайбой и стопор. Необходимо воткнуть стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этой цели следует взять ствол в обе руки и, уперев его в ладошки, пальцами с силой сжать пружину, сразу сдвигая вниз шайбу и стопор. Сжимать нужно пока, пока стопор не зайдёт в канавку.

Потом вовнутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в таком вопросе порядке, в каком он разбирался. Увы до этого нужно изучить состояние ударника, его вид.

Если боёк имеет выбоины и раковины после долгой работы либо так как был поцарапан об разбитую втулку, то его следует незначительно зашлифовать.

Для этой цели он зажимается в и обрабатывается тонкодисперсной наждачной шкуркой. Если выпуклости очень огромные, то ударник будет проще сменять.

Нужно смазать боёк специальной смазкой перед установкой и в ближайшее время воспользоваться смазочным материалом во время работы. Вставляя бур в перфоратор, нужно наносить малость смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, закрепляем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон снутри ствола. Он должен просто ходить в канале не заедать.

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Что остается сделать нашему клиенту детали следует отлично смазать при сборке.

Устанавливаем ствол в редуктор

После этого устанавливаем коробку редуктора, за ранее смазав игловатый подшипник. 4-мя болтами притягиваем коробку к корпусу статора и устанавливаем к району переключатель режимов работы. Для этой цели устанавливаем его в положение, чуток левее режима сверления.
Вставляем красноватую кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем к месту переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Потом, оканчивающим аккордом, собирается механизм SDS Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После этого пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже очень просто.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. Во время работы машины не является сторонних шумов в редукторе, переключатель режимов работы должен просто передвигаться не заедая. То, всё должно работать, как до поломки.

Создатель этой статьи уповает, что она поможет разобраться почетаемым читателям с ремонтом перфоратора. Неважно какая поломка может быть легкой, если отыскать её причину. А далее всё находится в зависимости от вашего умения и усердия.

В строительной сфере применение перфораторов Makita очень важно. Значение этой техники трудно переоценить, он незаменим во время работы с бетоном, камнем иначе говоря кирпичом. Что остается сделать нашему клиенту особо крепкие материалы поддаются напору этого универсального инструмента. В быту перфораторы Makita употребляют для в бетоне и камне, для производства просветов, выемок, кабельных каналов в стенках и в полу.

Перфоратор Makita обладает двойной защитной изоляцией мотора. Посреди неотклонимых частей конструкции — расцепляющая муфта, которая предутверждает рывок при заклинивании бура, и электрическая регулировка числа оборотов. Показатель фирменного стиля — инструмент оснащается комфортным чемоданом для хранения инструмента.

Большая часть моделей обустроено системой пылеудаления и выпускается с мягенькой резиновой накладкой на ручке. В ассортименте находятся перфораторы Makita, как с прямым, так и с вертикальным расположением мотора.

Он может делать 3 функции: сверление, сверление с ударом, долбление.

Зависимо от количества выполняемых функций они разделяются на три группы:

однорежимные — делают сверление с ударом, к примеру, Makita HR 2010.
двухрежимные — сверление и сверление с ударом, или сверление с ударом и долбление. Самым пользующимся популярностью перфоратором является — Makita HR 5001 C с ударом по другому долбить.
трехрежимные — переключаются в хоть какой режим работы. К примеру, Макита HR 2450.

С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг.
Черта: мощность до 850 Вт, сила удара до 5, 3 Дж, поперечник сверления в бетоне 18-30 мм.
С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг.
Черта: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, наибольший поперечник бура 40-50мм, коронки 105-160мм.
Достоинства: высочайшая мощность и малый уровень вибрации.
