Перфоратор Makita

Перфоратор Makita – ударный инструмент для “ударных” работ.

Мы уверены, что если вдруг решение о приобретении перфоратора могло даться Вам и нелегко, то уж выбор бренда-производителя падёт именно на Makita без особых сомнений.

Их отсутствие обусловлено тем, что электроинструмент Makita уже давно создал себе блестящую репутацию изделий с отличным соотношением цена-качество и широким выбором моделей на любой вкус.

Перфоратор Makita – это необыкновенно востребованный и многофункциональный электроинструмент своего класса. Они приобрели широкую популярность за счёт высокого качества выполнения профильных работ: сверление бетона, камня, кирпича, металла, штробление пазов для проводки и линий связи, снятие кафельной плитки и штукатурки, отбойные работы.

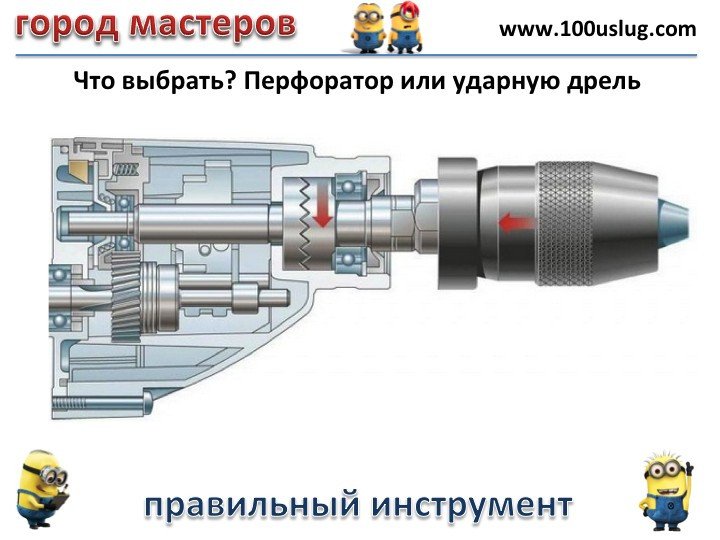

Принцип формирования ударной нагрузки в перфораторах принципиально отличается от аналогичного механизма ударных дрелей: за счёт изменения давления воздушной прослойки между поршнем и тараном, последний приходит в движение и передаёт полезный импульс бойку, который воздействует непосредственно на насадку, за счёт чего она совершает ударные движения (Рис. 1).

По весу, выделяют перфораторы трёх классов:

– Лёгкие (до 4 кг)
– Средние (4-5 кг)
– Тяжёлые (свыше 5 кг)

Первые два класса не имеют принципиальных различий, поэтому при подробном рассмотрении их не разделяют.

Лёгкие и средние перфораторы Makita

Их конструкционной особенностью является электропневматический механизм удара c качающимся (“пьяным”) подшипником (Рис. 1). Такие перфораторы обладают силой удара до 5 Дж и используют патрон SDS+. Быстрая смена насадки производится за счёт системы 2-х стопорных шариков, а фиксация происходит с помощью двух направляющих, по которым бур входит в патрон (Рис. 2).

Один из представителей перфораторов этого класса – Makita HR 2450. Эта модель приобрела широкую известность за счёт высоких рабочих показателей, при относительно скромной цене. Наличие мощного мотора (780 W) обеспечивает 4500 уд/мин, с энергией каждого из них в 2,7 Дж. Такие ударные показатели позволяют без труда выполнять все профильные задачи устройств данного типа, а относительно малый вес (~2,4 кг) не создаёт больших неудобств.

Перфоратор Makita HR 2450 может просто сверлить, осуществлять сверления с ударом (эффективно для работы с армированным бетоном и схожими по плотности материалами), или работать как отбойный молоток небольшой мощности. Благодаря такой многофункциональности он нашёл применение и на многих строительных площадках.

В качестве инновационной разработки, компания Makita выпускает перфораторы с возможностью сбора пыли и мелких частиц мусора, что существенно улучшает условия труда.

Для работ на обесточенных объектах, по аналогии с остальными электроинструментами, существуют модели перфораторов со съёмными аккумуляторными источниками питания.

Тяжёлые перфораторы Makita

В этой категории для формирования ударного импульса используется кривошипно-латунный механизм и патрон SDS-max, который обеспечивает более крепкое сцепление с насадкой, за счёт третьего направляющего клина, который увеличивает площадь зацепа (Рис. 3-4). Инструменты такого класса не столь универсальны и умеют только сверлить с ударом (могут проделывать отверстия диметром до 55 мм в твёрдом камне и армированном бетоне) и работать как отбойный молоток (этот режим подходит для штробления и несложного демонтажа), но, зато кинетическая энергия их ударов может достигать 33 Дж.

Перфоратором-фаворитом среди “тяжеловесов” является Makita HR 4001 C. Это модификация успешно зарекомендовавшей себя модели Makita HR 4000 C, которая имеет ряд эффективных доработок, позволивших получить прирост в мощности (до 1100 W) и энергии удара (9,5 Дж). Мотор перфоратора расположен вертикально, что улучшает центровку собственной массы, которая равна 5,9 кг.

Все перфораторы Makita имеют функцию автоматического отключения ударного механизма при холостом ходе. Реализуется она, опираясь на сам принцип этого механизма – когда нет давления на насадку (бур, коронку, пику) таран смещается вперёд и открывает свободный доступ воздуха в камеру между ним и поршнем, за счёт чего в ней не возникает компрессии и разряжения газа и боёк не двигается. При возникновении давления, таран перекрывает это отверстие и ударный механизм включается.

Перфораторы Makita имеют возможность тонкой подстройки числа оборотов, что позволяет более качественно выполнять работу широкого профиля. Помимо прочего, на них установлены антивибрационные системы, в виде амортизирующего устройства, того, или иного типа. Для большей безопасности, конструкция перфораторов Makita имеет в своём составе предохранительную муфту (в простонародье “трещётка”), которая защищает мотор от перегрузок и инструмент от резкого рывка при резкой остановке (увязании) насадки в материале.

Приобрести перфоратор Makita в Москве по низким ценам можно в магазине сварочного оборудования Земля Сварщиков – мы являемся дилерами компании Makita.

Советы:

– Не следует сильно давить на перфоратор во время работы.

– Перед тем как вставить насадку в перфоратор обязательно смажьте её хвостовик маслом.

– После работы протрите патрон и насадку, чтобы мелкие песчинки не попали в механизм перфоратора при дальнейшей эксплуатации.

– При сверлении бетона необходимо через каждые 1,5-2 см вытаскивать бур, чтобы дать выйти скопившейся крошке.

– При необходимости высверливания отверстий большого диаметра лучше использовать несколько буров с увеличивающимся диаметром. Работа сразу с самым широким буром будет не столь эффективной и может привезти к перегреву двигателя.

– При интенсивном использовании работу лучше разбивать на несколько этапов. В перерывах можно проводить чистку инструмента, а насадки остынут.

Важно!! Друзья и коллеги не забывайте, что результатом строительных работ, помимо их выполнения, всегда является повышенный уровень шума. Во избежание конфликтов, ознакомьтесь с законом “Об обеспечении тишины и покоя граждан” до начала работ.

По информации на 11.01.2014, время, в течение которого действуют ограничения, согласно законодательству РФ:

Рабочие дни (21.00 – 8.00).
Выходные дни (22.00 – 10.00).
Все дни (13.00 -15.00).

Перфоратор Makita HR 2450 (HR2450)

Перфоратор Makita HR 2450 – профессиональный инструмент для интенсивного использования. Возможны три режима работы: сверление, сверление с ударом и долбление. В данной модели предусмотрены такие полезные функции, как встроенная электроника, обеспечивающая регулировку скорости вращения для материалов различной плотности; мгновенная смена рабочих насадок; надежная расцепная муфта; система блокировки перфоратора при обесточивании сети и др. Долговечность изделия обеспечена эффективной встроенной системой пылезащиты.

Максимальный диаметр сверления по бетону: алмазной коронкой – 65 мм, а коронкой с твердосплавными резцами – 54 мм.

Производитель Makita поставляет перфоратор 2470 взамен 2450. Новая модель идентична по характеристикам и внутреннему наполнению, но имеет лишь два отличия – резиновые накладки на корпусе и переключение реверса поворотом щеток.

Тип хвостовика sds-plus
Мощность, Вт 780
Страна изготовитель Китай
Количество режимов 3
Max сила удара, Дж 2,7
Реверс электронный
org/PropertyValue”> Виброзащита нет
Max диаметр сверления буром (бетон), мм 24

Max диаметр сверления коронкой (бетон), мм 54
Длина кабеля, м 4
Сверлильный патрон нет
Вес, кг 2,4
Сила удара, Дж 2.7
Частота вращения шпинделя, об/мин 0-1100
Регулировка частоты вращения есть
Частота ударов, уд/мин 0-4500
Мах диаметр сверления (дерево), мм 32
Max диаметр сверления (металл), мм 13
Max диаметр сверления коронкой (кирпич), мм 50
Предохранительная муфта да
Показать еще

Этот товар из подборок

Комплектация *

Дополнительная рукоятка;
Ограничитель глубины;
Чемодан.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 4,66

Длина, мм: 572
Ширина, мм: 121
Высота, мм: 307

Особенности перфоратора Makita HR2450

Преимущества

Долото устанавливается в 40 различных угловых положениях, что удобно для работы у стены при демонтаже старой плитки и прочих работ, требующих упора долота под определенным углом;
Расцепляющая муфта защитит редуктор двигателя и оператора от удара при заклинивании бура в арматуре;
Рукоятка имеет мягкую резиновую накладку;
Три режима работы: сверление, сверление с ударом (бурение), долбление;
Электронная регулировка числа оборотов точного сверления;
Усовершенствованный ударный механизм для снижения вибрации при работе инструмента;
Двойная изоляция – можно работать от незаземленной розетки.

Произведено

Япония — родина бренда
Китай — страна производства*
Информация о производителе

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

Сервис от ВсеИнструменты.ру

Мы предлагаем уникальный сервис по обмену, возврату и ремонту товара!

Вернем вам деньги, если:

С момента приобретения прошло не более 120 дней.
Сохранен товарный вид, товар не эксплуатировался.
Предоставлена заводская упаковка товара (исключение – вскрытый блистер).
Сохранены ярлыки, бирки, заводские пломбы на товаре (не на кейсе).
Сохранена полная комплектация инструмента (в момент приема товара сверяется с информацией на сайте).

Средний срок ремонта — 20 дней!

Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.

Гарантия производителя

(включая аккумуляторные блоки, приобретенные, начиная с 1 марта 2016 года)

По данным сервисного центра ВсеИнструменты.ру у товара Перфоратор Makita HR 2450 низкий процент брака

Гарантийный ремонт

Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.

Лицензированные сервисные центры	Адрес	Контакты
Наш партнер Инструмент, приобретенный в нашем магазине, обслуживается в первую очередь. СЦ “Механик” (ИП Мингалев А.В.) УФА	ул. Кирова, д. 101	+7 (347) 246-31-86

Дополнительный сервис

Подробнее по ссылке

Перфоратор макита пропал удар

При сверлении отверстий перфоратором главным фактором является не вращение бура, а удар. От его силы зависит как скорость бурения, так и способность инструмента справляться с особо твердыми строительными материалами (бетон, гранит и прочие).

Пыль и постоянные нагрузки на инструмент негативно сказываются на его работе. В процессе эксплуатации сила удара может заметно снизиться или исчезнуть совсем.

Как работает перфоратор и почему он «отказывается» долбить?

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

Шестерня передачи вращения от двигателя
«Пьяный» подшипник
Поршень
Ударник («летающий поршень»)
Ствол
Боек
Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

комбинированный режим: удар и вращение бура;
режим блокировки вращения: работает только ударный механизм;
режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

Причины отсутствия удара

На первый взгляд кажется, что ударный механизм имеет простую конструкцию, и ломаться там нечему. Нагрузка, пыль и вибрация постепенно берут свое. Обычно сила удара снижается по мере износа механизма и в итоге сходит на нет. Резкое исчезновение удара объясняется деформацией или разрушением некоторых деталей.

Боек и ударник

Эти детали изготавливают из высокопрочной стали. Боек выходит из строя редко, но втулка, в которой он двигается, поглощает часть ударной энергии и со временем разрушается. Осколки заклинивают боек, и перфоратор перестает бить.

Ударник («летающий поршень») имеет компрессионное кольцо. При его износе часть воздуха проходит в зазор между цилиндром в стволе и ударником. Чем больше износ, тем слабее удар. Проблему решает замена кольца на новое.

Иногда ударная часть «летающего поршня» разбивается о боек. Обычно это результат давления на перфоратор при бурении отверстий. Скорость сверления не увеличивается, но нагрузка на механизм возрастает, что ускоряет износ. Ремонт заключается в снятии фаски на наждачном станке или замене детали.

«Пьяный» подшипник

Он насажен на вал под углом и приводит в движение поршень. При наличии выработки или разрушении подшипник подлежит замене.

Переключатель режимов

Детали механизма могут выйти из направляющих пазов.

Это может быть следствием деформации, износа или частой работы инструментом с не полностью включенным режимом. Неисправность устраняется установкой деталей на свои места или заменой на новые.

Смазка

Несвоевременная замена смазки тоже может быть причиной отсутствия удара. Работа перфоратором подразумевает наличие пыли, которая не лучшим образом влияет на свойства смазочных материалов. Пыль может забить отверстия в цилиндре, предназначенные для циркуляции воздуха при работе ударного механизма. Такой же эффект не исключен при использовании слишком густой смазки, не предназначенной для перфораторов.

Что делать, если нет удара в перфораторе

Если инструмент отказывается долбить, необязательно сразу его разбирать или планировать поход в сервис. Иногда причины отказа могут быть элементарными.

В некоторых моделях перфораторов режим удара блокируется реверсом. Достаточно передвинуть рычаг в нужное положение. Аналогичный эффект может быть от не до конца повернутого переключателя режимов.

При вертикальном сверлении пыль и мелкие осколки могут забить патрон и боек под буром. Вынув бур, необходимо очистить патрон от мусора и протолкнуть боек вниз.

Использование дешевых расходников тоже может оказаться причиной неисправности. Хвостовик некачественного бура иногда оказывается расклепанным в виде «грибка» внутри патрона. Не всегда удается извлечь такой бур без разборки патрона.

Качественные расходники, своевременная профилактика и обслуживание гарантированно исключают отказ инструмента в самый неподходящий момент. При появлении намеков на неисправность лучше сразу обратиться в сервис или при наличии опыта произвести ремонт самостоятельно.

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.
Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео.
Освободите ее от старой смазки.
Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью.
Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма.
Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.
Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Автор: Payalnik, 25 января 2013 в Общий

Создайте аккаунт или войдите в него для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Перфоратор макита 2450 сборка и разборка

К сборке любого механизма следует приступать после тщательной подготовки. Надо подготовить не только детали, но и инструменты, место, смазочный материал.

Из инструментов не обойтись без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

А какова же схема сборки перфоратора Макита 2450 и 2470?

Сборка перфоратора Макита своими руками может быть выполнена только при условии соблюдения прилагаемой инструкции.

Задачей сборочного процесса является замена вышедших их строя деталей на годные и обеспечение взаимозаменяемости и работоспособности инструмента.

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Макита?
Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.

А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18.
Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.

Б). Для сборки бойка надо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить металлическим кольцом поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз. 45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47.
Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Внутренний корпус

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.

При этом рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту процедуру обычно выполняют путем покачивания конструкции до полного попадания деталей в указанные места.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.
Стопорное кольцо надо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, надо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это надо проделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Сборка вала ударного механизма

Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место, надев его на смазанный цилиндр поз.32.
В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфораторов Макита.
Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS.
Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров используется смазка марки Макита 196804-7.

Смазки различаются по цвету, но обладают абсолютно одинаковыми характеристиками.
А еще какие смазки используются в перфораторе Makita 2450 и 2470?

И вот перед нами собранный механический блок.

Видео общей разборки и сборки перфоратора Макита 2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!

Теперь смажем все части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на вращающиеся поверхности.

А вот еще пример щедрого смазывания механического блока.

Кашу маслом не испортишь

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета.
Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем.
Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Теперь пришла очередь присоединения к механической части ротора электродвигателя.

Установка ротора

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте.
Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.

Установка крышки

Крышка крепится тремя самонарезными винтами M×4 разной длины.

Подсоедините перфоратор к сети 220Β и проверьте на всех режимах.
Перфоратор Макита 2450 или 2470 собран и работает исправно!

Схема перфоратора макита 2450

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами именуются ударные сверлильные устройства, созданные для сверления и долбления отверстий в особо крепких материалах. В перфораторе реализованы две идеи: рабочий инструмент крутится и сразу перемещается продольно, создавая ударный импульс.

Перфораторы всегда работают в экстремальных критериях. Длительность работы перфораторов зависит не только лишь от правильных критерий эксплуатации, да и надежности входящих в изделие деталей.

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Чтоб верно отремонтировать перфоратор, нужно изучить его устройством. Ремонт перфоратора Макита 2470 и 2450 самостоятельно может выполнить человек, владеющий способностями слесаря и понимающий базы электротехники.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и из числа тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая сразу поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электронная схема перфоратора Макита обеспечивает преобразование электронной энергии в кинетическую через вращение ротора. В составе электронной части заходит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.Главные неисправности перфоратора makita Неисправности перфораторов разделяются на электронные и механические.

Дальше разглядим нашему клиенту остается неисправности электронной части перфораторов Макита 2470 и 2450 и методы их устранения:

Электронные неисправности перфораторов Макита 2450 и Макита 2470 Электронные неисправности появляются в таком, что при подсоединении перфоратора к сети напряжения, инструмент не врубается. Схема подключения перфоратора Макита к сети ординарна.

Электронная схема перфоратора Макита 2450 по сути есть последовательное соединение электродвигателя, кнопки запуска и проводов. Схема перфоратора Makita 2470 подобна.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электронные щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 Закончил врубаться перфоратор 2470 Подгорели контакты maintenance tool

Определение целостности электронной части перфоратора Макита. Если вы поставили цель выполнить ремонт перфоратора Makita 2450 либо Makita 2470 самостоятельно нужно вооружиться устройствами и инвентарем. Подойдет хоть какой тестер, набор отверток, ключи, молоток, деревянная наставка. Отлично иметь отвертку с интегрированным индикатором фазы.

Нужно взять тестер, подсоединиться к концам вилки перфоратора и надавить выключатель перфоратора. Если тестер указывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер указывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно темного цвета) перфоратора снимается просто, необходимо лишь вывернуть три самореза с помощью шуруповерта или отвертки.

Снимите крышку и с помощью отвертки отсоедините концы проводов от электрощеток. С помощью тестера либо самодельного устройства, именуемого еще «аркашка», обусловьте целостность подводящих проводов и правильную работу выключателя.

Несколько слов о ординарном контрольном устройстве название которому «аркашка». Устройство состоит из светодиода либо лампочки от карманного фонарика, пальчиковой батарейки и 2-ух кусочков провода. Вся электронная схема контрольного устройства это поочередно соединенные детали. Соедините батарейку с одним концом светодиода иначе говоря лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электронных цепей.

Соответствующие неисправности перфоратора Макита 2450 и 2470 Распространенные неисправности в электронной части перфоратора Makita 2450 и Makita 2470:

перелом подводящего кабеля в месте входа в перфоратор;
поломка кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя реверса;
износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
куцее замыкание ротора 220-240 В, арт.515668-8, поз.54;
поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Для пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Подмена щеток делается при их полном истирании либо нехорошем контакте. Находится данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора вам больше понравятся вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность до боли просто.

Ремонт переключателя реверса перфоратора Makita

При ремонте переключателя реверса нужно отсоединить заднюю крышку. Аккуратненько отсоединить провода от кнопки. Пристально оглядеть переключатель.

Предстоящая разборка заключается в снятии щеткодержателя, за ранее освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.

Обусловьте его состояние, при желании поменяйте контакты.

Дополнительная, нередко встречающаяся электронная неисправность, нехороший контакт меж статором и нижними контактами переключателя реверса.

Ремонт контакта меж статором и переключателем реверса

Чтоб снять статор, нужно отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается особым колечком. При разборке не потеряйте его.

В зеленоватом корпусе расположен статор. Посетив середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., высвободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты кропотливо зачистите наждачкой, обработайте растворителем либо спиртом.

Перед сборкой подогните контакты так, чтоб они плотно входили друг в друга. Смажьте контакты техническим вазелином узким слоем.

Сборка электронной части перфоратора делается в оборотном порядке.

Инструкция по разборке перфоратора Макита 2450

Перфоратор, это ударный сверлильный инструмент, выполняющий сразу функцию ударного и сверлильного оборудования во время работы с особо крепкими материалами.

В устройстве использованы две идеи сразу: инструмент крутится и движется продольно, передавая импульс удара на твердую поверхность.

Работают перфораторы всегда в экстремальной среде с высочайшей степенью запыленности.

На длительность неотказной эксплуатации оказывают влияние не столько условия работы, зато качество входящих в инструмент узлов.

Перфораторы Макита 2450, 2470 являются надежными инструментами качественной работы. Даже самый надежный инструмент просит подабающего ухода и своевременного проведения технического обслуживания.

Для выполнения технического обслуживания перфораторов Makita 2450, 2470 нужно непременно приобщиться к внутренним содержанием инструментов, входящими в составе узлами. Выяснить слабенькие места перфоратора макита для вас поможет реальная аннотация.

Для выполнения ремонта перфоратора Makita 2450, 2470 в кустарных условиях допускается человек, обладающий слесарными способностями, имеющий багаж познаний по электротехнике.

Помните! Выполняя ремонт перфоратора нужно соблюдать правила техники безопасности во время работы с электроприборами.

Перфораторы Макита 2450 и 2470 собраны фактически по схожей схеме и, фактически, из схожих, взаимозаменяемых деталей. Ремонт их ничем не отличается.

Вид перфоратора Makita 2450

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электронной и механической частей. При этом, в пластмассовом корпусе темного цвета размещается механический узел перфоратора, а под зеленоватым пластмассовым корпусом прячется электронная часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не столько вращающий момент и поступательный ударный импульс.

Задачка механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту одновременно продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Содержание:

Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного
Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой.

При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора.
Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой.
Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.
из внутреннего корпуса поз.49, арт.153687-8.

Как отремонтировать перфоратор фирмы Makita

Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.
Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Видео: Переборка перфоратора Makita 2450

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Электроинструмент фирмы Makita давно зарекомендовал себя как профессиональный, надёжный и простой в обслуживании. К тому же он обладает хорошей ремонтопригодностью и относительно невысокой ценой.

Из всех линеек перфораторов хочется остановиться на модели Makita HR 2450. Инструмент очень удобен в эксплуатации, имеет три режима работы и выдерживает очень длительные нагрузки. У автора этих строк перфоратор проработал верой и правдой более шести лет без поломок. Причём использовался он в режиме интенсивных нагрузок.

Но как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вследствие чего ударник заклинило в осколках развалившейся втулки.

В сервисном центре посоветовали заменить ствол полностью. Оказалось, что втулка запрессовывается в ствол на заводе-изготовителе и отдельно не поставляется. Пришлось покупать целиком новый ствол.

В этой статье автор расскажет, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

Инструменты

Понадобятся две обыкновенные плоские отвёртки и одна крестовидная. Одна из плоских отвёрток должна быть тонкой и узкой, не более 4 мм шириной. Ещё понадобится крючок из проволоки, для извлечения стопорного кольца. Его можно сделать из велосипедной спицы, главное, чтобы проволока была жёсткой и легко не разгибалась. Также необходим будет резиновый молоток или деревянная киянка.

Процесс работы

Разборку перфоратора следует начать со снятия защитного резинового колпачка – пыльника. Он легко снимается, достаточно взять его пальцами и стянуть со ствола.

Затем, надавив на пластмассовую крышку и сжав пружину фиксатора механизма SDS +, снимаем отвёрткой стопорное кольцо.

С помощью отвёртки снимаем стопор

Крышка снимается со ствола, а за ним, опять сжав пружину, вытаскиваем шарик-фиксатор вместе с пружиной и фигурной шайбой.

Разборка механизма SDS

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться.Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Теперь снимается коробка редуктора. Крестовидной отвёрткой откручиваем четыре болта, соединяющие коробку с корпусом статора. Затем, придерживая её рукой, нужно слегка стукнуть киянкой по торцу ствола для того, чтобы коробка сошла с редуктора.

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

Итак, как было сказано выше, потребовалось менять полностью весь ствол. Однако купленный в сервисном центре сей предмет оказался «гол как сокол». То есть на нём не было ровным счётом ничего и пришлось все детали со старого ствола переставлять на новую «болванку».

Самой сложной операцией оказалась извлечения ударника из корпуса ствола. В корпусе ствола есть специальные отверстия, через которые видно стопорное кольцо. Это кольцо удерживает в седле корпуса боёк с кольцами и резиновыми демпферами. Вставив тонкую отвёртку в отверстие, немного отгибаем кольцо. Делаем это сначала с одной стороны, а потом с другой. Стопор должен выйти из паза.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Далее извлекаем боёк с шайбами и резиновыми кольцами. Необходимо для сборки запомнить или зарисовать расположение всех колец и шайб. Если что-то пойдёт не так, помогут фотографии и рисунки из статьи.

Теперь необходимо снять зубчатое колесо с вала. Надавив на шайбу и сжав пружину, тонкой отвёрткой следует вывести стопорное кольцо из канавки. Удалив его, снимаем шайбу, пружину и зубчатое колесо со ствола.

Снимаем зубчатое колесо

Зубчатое колесо надевается на новый ствол и вводится в зацепление со шлицами. Следом на него устанавливается пружина с шайбой и стопор. Нужно вставить стопорное кольцо и зафиксировать механизм в рабочем положении.

Для этого следует взять ствол в обе руки и, уперев его в ладони, пальцами с силой сжать пружину, одновременно сдвигая вниз шайбу и стопор. Сжимать надо до тех пор, пока стопор не зайдёт в канавку.

Затем внутрь ствола устанавливается боёк с шайбами и резиновыми кольцами в том порядке, в каком он разбирался. Но прежде надо обратить внимание на состояние ударника, его внешний вид.

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать.

Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Собрать ударный механизм

Необходимо смазать боёк специальной смазкой перед установкой и в дальнейшем пользоваться смазочным материалом при работе. Вставляя бур в перфоратор, необходимо наносить немного смазки на его хвостовик. Этим самым продлевается срок службы машины.

Установив механизм бойка в ствол, фиксируем его стопорным кольцом. Отвёрткой пробуем подвигать ударник с обеих сторон внутри ствола. Он должен легко ходить в канале и не заедать.

Собираем новый ствол

Собранный ствол устанавливаем в корпус редуктора. Надевая его на цилиндр с поршнем, вводим его в зацепление с ведущей шестернёй и вставляем в корпус. Все детали следует хорошо смазать при сборке.

Устанавливаем ствол в редуктор

После чего устанавливаем коробку редуктора, предварительно смазав игольчатый подшипник. Четырьмя болтами притягиваем коробку к корпусу статора и устанавливаем на место переключатель режимов работы. Для этого устанавливаем его в положение, чуть левее режима сверления.
Вставляем красную кнопку-фиксатор с пружиной и передвигаем переключатель уже на режим сверления. Защёлкиваем пластмассовую крышку и проверяем работу переключателя.

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Затем, завершающим аккордом, собирается механизм SDS +. Установив пружину механизма, надеваем фигурную шайбу и вставляем шарик. После чего пластмассовой крышкой сжимаем пружину механизма и вставляем стопорное кольцо. Надеть резиновый пыльник уже не составит особого труда.

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Пробуем перфоратор под нагрузкой. При работе машины не должно быть посторонних шумов в редукторе, переключатель режимов работы должен легко передвигаться не заедая. В общем, всё должно работать, как до поломки.

Автор этой статьи надеется, что она поможет разобраться уважаемым читателям с ремонтом перфоратора. Любая поломка может оказаться несложной, если найти её причину. А дальше всё зависит от вашего умения и усердия.

2 комментария на

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

В строительной сфере применение перфораторов Makita просто необходимо. Значение этой техники сложно переоценить, он незаменим при работе с бетоном, камнем или кирпичом. Все особо прочные материалы поддаются натиску этого универсального инструмента. В быту перфораторы Makita используют для сверления отверстий в бетоне и камне, для изготовления проемов, выемок, кабельных каналов в стенах и в полу.

Устройство

Перфоратор Makita обладает двойной защитной изоляцией двигателя. Среди обязательных элементов конструкции — расцепляющая муфта, которая предотвращает рывок при заклинивании бура, и электронная регулировка числа оборотов. Показатель фирменного стиля — инструмент комплектуется удобным чемоданом для хранения инструмента.

Большинство моделей оснащено системой пылеудаления и выпускается с мягкой резиновой накладкой на рукоятке. В ассортименте присутствуют перфораторы Makita, как с прямым, так и с вертикальным расположением двигателя.

Принцип работы

Он может выполнять 3 функции: сверление, сверление с ударом, долбление.

Перфоратор makita hr2450 разборка видео

В зависимости от количества выполняемых функций они подразделяются на три группы:

однорежимные — выполняют сверление с ударом, например, Makita HR 2010.
двухрежимные — сверление и сверление с ударом, либо сверление с ударом и долбление. Самым популярным перфоратором является — Makita HR 5001 C может сверлить с ударом или долбить.
трехрежимные — переключаются в любой режим работы. Например, Макита HR 2450.

С патроном SDS Plus выпускаются одно-, двух- и трехрежимные перфораторы весом до 5 кг.
Характеристика: мощность до 850 Вт, сила удара до 5, 3 Дж, диаметр сверления в бетоне 18-30 мм.
С патроном SDS max предлагаются двух- и трехрежимные модели весом от 5, 9 кг.
Характеристика: мощность 1100-1500Вт, сила удара 8, 3-17, 5Дж, максимальный диаметр бура 40-50мм, коронки 105-160мм.
Преимущества: высокая мощность и низкий уровень вибрации.

Магазин «Makita. » является официальным дилером японской компании и предлагает широкий ассортимент перфораторов Makita с гарантией производителя и доставкой. Профессиональные менеджеры, прошедшие курсы обучения помогут выбрать лучшую модель!

Мы предлагаем перфораторы Makita по всей России: Москва, Санкт-Петербург, Екатеринбург, Челябинск, Нижний Новгород и многие другие города с доставкой и гарантией, звоните! Узнать подробную информацию об условиях и стоимости доставки Вы можете у наших менеджеров.

Как смазать и собрать перфоратор Makita 2450 и 2470 правильно

Из инструментов не обойтись без пассатижей, отверток, молотка, кисточки для нанесения смазочного материала.

А какова же схема сборки перфоратора Макита 2450 и 2470?

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

Сборка промежуточного вала и поршня

Сборка узла промежуточного вала

Промежуточный вал

Передача поступательного движения

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47.
Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Внутренний корпус

Установка рычага переключателя режимов

Сборка рычага переключателя режимов перфоратора Макита 2450

Сборка вала ударного механизма

Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.

И вот перед нами собранный механический блок.

Видео общей разборки и сборки перфоратора Макита 2450

Кашу маслом не испортишь

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Установка ротора

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Установка крышки

Крышка крепится тремя самонарезными винтами M×4 разной длины.

виды, советы по выбору, лучшие марки

24.02.2020

Смазка для перфоратора: виды, советы по выбору, лучшие марки

Каждому мужчине хоть раз в жизни приходилось сталкиваться с рабочими инструментами. Одним из таких инструментов является перфоратор. Если Вы попали на эту статью, то, думаю, не стоит объяснять что это такое.

Для того, чтобы перфоратор работал дольше и эффективнее, его нужно смазывать специальными смазками.

Но к их выбору нужно отнестись тщательно. Именно для принятия правильного решения была создана эта статья, в которой проанализированы отзывы других людей в сети интернет на различных ресурсах

Начнем с того, что именно нужно смазывать в перфораторе.

Основную часть работы рабочего инструмента производят буры и коронки. В инструкции по эксплуатации говорится о том, что именно хвостовик бура нужно смазывать перед применением специальными средствами. Чем чаще будет производиться смазка, тем дольше прослужит перфоратор. В противном же случае, инструмент быстро перегреется и выйдет из строя. Так как из-за сильного трения происходи нагревание всего инструмента. А также смазка помогает защитить перфоратор от попадания на него пыли и грязи.

Перед тем как смазать пазы бура, нужно их протереть салфеткой для удаления пыли и грязи. Для смазки достаточно небольшого количества специального средства, примерно 1-2 грамма. Когда работа перфоратором будет закончена, нужно протереть салфеткой пазы бура, чтобы они ничего не запачкали в дальнейшем.

Также для динамичной работы рабочего инструмента необходимо смазывать патрон.

Это делается для того, чтобы не происходило сильного трения. А трение, как уже было сказано ранее, приводит к перегреву перфоратора, и выведению его из строя.

Ну и последнее, что также необходимо смазывать в перфораторе – это редуктор.

Делается это всё с той же целью. Для меньшей силы трения, и чтобы на инструмент не попадала пыль и грязь. Редуктор же бывает двух типов:

· Редуктор с раздельным исполнением от ударной группы – здесь существует своя собственная смазка для ударного узла, а редуктор играет роль вращения оснастки;

· Редуктор с единой реализацией по храповому типу – смазка для редукторов и ударного узла одна и та же.

Нужно запомнить, что смазка для бура и для редуктора – это разные вещи!

И вот мы переходим к самому главному – выбор смазочного средства. Для того, чтобы выбрать, нужно сначала разобраться в отличиях одних средств от других.

Смазка для буров перфоратора обычно идет в комплекте с самим перфоратором. Это густое средство, которое разработано специально для работы с этим инструментом. Но когда она закончится, не обязательно покупать точно такую же. Главное, чтобы на смазке была надпись «предназначено для буров».

Для смазки редуктора советуют использовать специальные средства, такие как, например, нигрол, литол, салидол и другие. Но на самом деле их лучше не использовать. Лучше всего использовать средство, которое произведено для инструментов, которыми работают в тяжелых условиях. И здесь тоже не обязательно покупать средство того же бренда, что и сам перфоратор.

Чтобы было еще проще выбрать смазочное средство, мы предлагаем Вам список свойств, которыми должна обладать смазка для редуктора:

· Высокая адгезия, то есть сильное прилипание смазки;

· Защита от коррозии;

· Задержка и отведение мусора;

· Восстановление свойств смазки;

· Водостойкость;

· Высокая температура образования капли.

В конце, нам бы хотелось составить свой собственный список лучших смазочных средств, основанный на мнениях и отзывах людей из различных ресурсов сети интернет.

Смазки для буров перфораторов:

1. Makita 196804-7 – это одна из самых качественных смазок для перфоратора, используемого в интенсивном режиме;

2. Arsenal AR-401 (100 г) PATRIOT – этот товар примечателен экономным расходом. Но немного хуже по качеству, чем предыдущая смазка;

3. Зубр ЗСБ-125 – этот перфоратор подойдет для работ при морозе или сильном холоде, так как эта смазка не сильно густеет при температуре со знаком минус;

4. Elitech 2006.000100 – эта смазка наилучшим образом предотвращает коррозию металла.

Смазки для редукторов перфораторов:

1. Makita P-08361 – это отличная смазка для редукторов перфораторов, у которых используется пневматический ударный механизм с поршневой системой;

2. «Ultra» (50 г) ВМПАВТО ЭТ.110005 – это средство подходит не только для двух шестерней, но даже для целого ряда планетарной передачи;

3. «Ultra» (200 г) ВМПАВТО – эта смазка предназначена для инструмента, работающего на высоких оборотах, также это средство снижает шум перфоратора.

Напоследок хотелось бы отметить, что смазку для перфоратора нужно выбирать тщательно. Есть много нюансов, так как перфоратор – это рабочий инструмент, предназначенный для использования тяжелых видов работы. И здесь нужна хорошая и качественная смазка.

Материал подготовил мастер Роман.

Перфоратор Макита hr2450 ремонт своими руками

Ремонт Макита 2450

Подробно: перфоратор makita hr2450 ремонт своими руками от настоящего мастера для сайта olenord.com.

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах.
В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях.
Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей.
Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.
Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается.
Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар.
Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.

Видео (кликните для воспроизведения).

Основные неисправности перфоратора makita
Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрическая схема перфоратора Макита 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора Makita 2470 аналогична.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59.
Самая частая неисправность – отсутствие контактов в соединениях.

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток.
При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470
Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

перелом подводящего кабеля в месте входа в перфоратор;
выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя реверса;
износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса.
Устраняется такая неисправность очень просто.

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки.
Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса.
Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Даже очень надежные перфораторы фирмы Макита со временем ломаются.
Любая поломка устраняется, надо только иметь прямые руки и настойчивость.
Кроме электрических неисправностей перфораторы подвержены и механическим поломкам.
Работа перфораторов с твердыми материалами в запыленной среде сокращает срок эксплуатации и требует вмешательства пользователя для выполнения профилактического ремонта.

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Теперь можно снять корпус механической части
Он черного цвета.
При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Дальше надо снять вал редуктора.

Теперь переходим к отсоединению ротора от механической части перфорато

Получится вот такой узел в старой смазке.

Получится вот такая гора чистых деталей.

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

металлическое кольцо поз.27. арт. 324216-6.
Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Как известно, ничего вечного не бывает. И надёжная техника ломается. Как-то в самый разгар работы он перестал долбить. В режиме вращения машина работала, а удар вдруг пропал.

Был разобран редуктор и выявлена причина поломки. В корпусе ствола была разбита втулка, в которой ударник (боёк) непосредственно осуществляет ударную работу. Вследствие чего ударник заклинило в осколках развалившейся втулки.

В этой статье мы расскажем, как самому привести перфоратор в рабочее состояние после этой, в общем-то, несложной поломки. Если у вас есть навыки по ремонту электроинструмента и желание не платить кому-то свои, кровно заработанные средства, тогда берём инструмент и начинаем разборку машины.

С помощью отвёртки снимаем стопор

После чего разбирается переключатель режимов работы. Под крышкой, удерживающей красную кнопку-фиксатор, есть специальный паз под отвёртку. Вставив в этот паз отвёртку и поддев крышку слегка сначала с одного края, а затем со второго, аккуратно снимаем её. Здесь не следует прилагать значительных усилий, крышка всё же пластмассовая и может сломаться. Красная кнопка вместе с пружиной удаляется из корпуса переключателя, и он переводится влево до упора, чуть дальше режима сверления. Именно из этого положения он и снимается из коробки редуктора. Для этой операции переключатель надо слегка подцепить тонкими отвёртками с обеих сторон и извлечь вместе с резиновым уплотнительным кольцом.

Снимаем переключатель режимов перфоратора

Снимаем коробку редуктора

Сняв коробку, вынимаем ствол из редуктора. Он снимается легко.

Вытаскиваем ствол из редуктора

Ветошью необходимо удалить старую смазку, а ствол промыть бензином или керосином и насухо вытереть.

С помощью двух отвёрток сжать стопор

Затем изнутри самодельным крючком из проволоки вытаскиваем стопор на свет божий.

Проволочным крючком достать стопор изнутри

Если боёк имеет выбоины и раковины после долгой работы или потому, что был поцарапан об разбитую втулку, то его следует немного зашлифовать. Для этого он зажимается в патрон дрели и обрабатывается мелкозернистой наждачной шкуркой. Но если неровности слишком большие, то ударник будет проще заменить.

Устанавливаем ствол в редуктор

Устанавливаем на место переключатель режимов

Защелкиваем крышку переключателя режимов перфоратора

Сжав пружину с шайбой, устанавливаем шарик фиксатор

Устанавливаем механизм SDS

Автор молодец, все подробно описал, единственное забыл написать, что когда ставишь переключатель режимов, его нужно повернуть против часовой стрелки, чтоб он встал на место.
В целом спасибо, починил свой перф за пол часа, оказывается просто заклинило боёк. В итоге почистил, все смазал, все работает.

Статья добрая,но немогу понять как располагаются резинки ремкомплекта бойка.

Лучшего описания не встречал, спасибо автору.

вместо замены ствола заменил втулку(разбитую), но на BOSH 1610290029 у них она называется скребок. Собрал проверил (пробурил два отверстия под крепеж Ф8 работает) посмотрим как дальше будет. Стоимость 120Р. и смазочные материалы.

Подскажите пожалуйста как вытащить бур с патрона если он оказался бракованым и чтобы не навредить патрону

Как долго работали с заклиненным в патроне буром? Можно предположить, что произошло расклепывание хвостовика из-за некачественного материала бура. Есть вероятность также проворачивания в патроне. Можно попытаться вытащить застрявший бур, зажав его в тисках и, покачивая, вытянуть перфоратор на себя. Можно при этом использовать какие-либо смазывающие жидкости. Но в случае очень сильной деформации этот способ вряд ли не поможет. Тогда лучше по возможности обратиться в мастерскую. Попытка разобрать перфоратор и выбить бур самостоятельно без соответствующего опыта может привести к выходу из строя самого перфоратора.

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Дальше надо снять вал редуктора.

Теперь переходим к отсоединению ротора от механической части перфорато

Получится вот такой узел в старой смазке.

Получится вот такая гора чистых деталей.

К частым механическим неисправностям перфораторов макита относятся:

разрушение быстроразъемного патрона;
выход из строя подшипников;
поломка ударного механизма;
износ ствола перфоратора;
износ резинок бойка и ударника;
поломка шестеренок.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Более сложные неисправности требуют знания устройства механической части перфоратора Макита 2450.

Видео: Переборка перфоратора Makita 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра.

Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Видео: Минутка вандализма) (21) Перфоратор Макита HR 2450 Сильная отдача на режиме удара

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола.

Вес: 2.6 кг;
Виброзащита: нет ;
Количество режимов: 3 ;
Мах диаметр сверления (дерево): 32 мм;
Max диаметр сверления (металл): 13 мм;
Мощность: 780 Вт;
Сила удара: 2.7 Дж;
Тип хвостовика: sds-plus ;
Вес брутто: 5.29 кг;
Max диаметр сверления буром (бетон): 24 мм;
Max диаметр сверления коронкой (бетон): 50 мм;
Длина кабеля: 4 м;
Частота вращения шпинделя: 0-1100 об/мин;
Частота ударов: 0-4500 уд/мин;
Реверс: электронный ;
Предохранительная муфта: есть ;
Max диаметр сверления коронкой (кирпич): 50 мм;
Регулировка частоты вращения: есть ;
Габариты в упаковке: 480x320x100 мм;
Max сила удара: 2.7 Дж;
Наличие режима долбления: есть ;
Комплектация: чемодан/кейс ;
Сверлильный патрон: есть ;
Класс товара: Профессиональный ;

Ремонт редуктора перфоратора макита HR 2450 своими руками – самый полный обзор

Добрался я до своего перфоратора makita HR 2450, у которого пропал удар на пике. Внутренний удар есть, а на пику.

Разборка перфоратора makita HR2450 за 5 минут до м

Чиним Makita HR 2450 Замена металлического корпуса Сборка перфоратора Makita HR2450

Видео (кликните для воспроизведения).

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

Источник: https://olenord.com/perforator-makita-hr2450-remont-svoimi-rukami/

Схема перфоратора макита 2450

Ремонт перфоратора Makita 2450 своими руками инструкция

Но вроде бы вы ни старались, с течением времени перфораторы начинают отказывать.

Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электронной части.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 \ Закончил врубаться перфоратор 2470 \ Подгорели контакты \ maintenance tool

перелом подводящего кабеля в месте входа в перфоратор;
поломка кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
износ электронных угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя реверса;
износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
куцее замыкание ротора 220-240 В, арт.515668-8, поз.54;
поломка обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

Для пусковой кнопки употребляется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Обусловьте его состояние, при желании поменяйте контакты.

Ремонт контакта меж статором и переключателем реверса

Чтоб снять статор, нужно отсоединить корпус редуктора (темный цвет) от корпуса статора (зеленоватый цвет).

Помните! В механической части ротора подшипник прижимается особым колечком. При разборке не потеряйте его.

Контакты кропотливо зачистите наждачкой, обработайте растворителем либо спиртом.

Сборка электронной части перфоратора делается в оборотном порядке.

Инструкция по разборке перфоратора Макита 2450

Работают перфораторы всегда в экстремальной среде с высочайшей степенью запыленности.

Вид перфоратора Makita 2450

Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема сборки перфоратора Makita 2450

Устройство перфораторов Макита 2450 и 2470

Порядок разборки механической части перфоратора

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выверните четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтоб вытащить механический блок из зеленоватого корпуса статора, нужно:

1. Вывернуть три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Сейчас можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, нужно отсоединить от него ротор. Ротор поз. крепится в механическом блоке путем трения зубьев шестеренок и вытаскивается методом пошатывания и разъединения сразу.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежного вала нужно вывернуть в основании корпуса два болта поз.43. Еще промежный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пора снять промежный вал.

Разборка промежного вала

Для разборки промежного вала воспользуйтесь схемой, прилагаемой истинной аннотацией.

Фото схемы промежного вала указав порядка разборки

С вала поз.40 снимите все по порядку:

а). подшипник поз.46 и кольцо поз.47;
б). прямозубую шестеренку поз.42;
в). подшипник качения поз.41;

Разборка перфоратора Makita HR 2450

Это видео. 1-ая часть процесса ремонта перфоратора Makita HR 2450 самостоятельно.

А еще сегодня вала снимите:

г). плоскую шайбу 12 поз.35;
д). подшипник 606 поз.36;
е). стопорное кольцо S-7 поз 37;
ж). компрессионную пружину 7 поз.38;
з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма нужно вынуть его из внутреннего корпуса.

Из вала нужно вынуть цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается весьма легко:

1. С его применением нужно достать ударник поз.30;

4.5. Выбивается шарнир поршня поз.34;

3. Снимаются две плоские шайбы поз.33,35.

Чтоб разобрать сам вал поз.21 ударного механизма, нужно не знакомых вала установки патрона снять:

— кольцевую пружину 28 поз.16;
— шайбу 30 поз.17;
— компрессионную пружину 31 поз.18;
— прямозубую шестерню 51 поз.19;
— металлической шарик 7,0 поз.20.

А не знакомых внутренней полости вала нужно снять:

— кольцевую пружину 28 поз.29;
— резиновое кольцо поз.28;
— железное кольцо поз.27;
— резиновое кольцо 15 поз.26;
— кольцо 9 поз.25;
— плоскую железную шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электронной части перфоратора Макита 2450, 2470

В составе электронной части перфоратора Makita 2450,2470 входят:

выключатель TG813TLB-1 поз.68;

угольные щетки СВ-419 поз.65;

щеткодержатель поз.63,66.

Для снятия статора довольно постучать по торцу пластмассового зеленоватого корпуса не знакомых статора деревянной киянкой по другому бруском.

Но поначалу нужно вывернуть два самонарезающих винта 4×60 мм поз. 57.

При нередком постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а далее вынимается руками.

Другие элементы электронной части перфоратора Макита 2450 либо 2470 демонтируются просто, так как ничем не крепятся.

Разборка перфоратора закончена.

Перфоратор Макита 2450 разобран

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

Как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из 2-ух узлов: вала ствола с прямозубой шестеренкой и промежного вала с подшипником качения.

А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.

Б). Для сборки бойка нужно надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, прижать железным кольцом поз.27.

Сейчас перебегаем к обратной стороне ствола поз.21. Одновременно с этим внутреннюю поверхность ствола нужно смазать смазкой и воткнуть вовнутрь собранный ударник поз.24.

Сборка промежного вала и поршня

Сборка узла промежного вала

Для сборки промежуточного вала нужно подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С обратной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежный вал собран.

Сборка узла редуктора

Производимая блока редуктора делается на внутреннем корпусе поз.49.

Когда, имеются случаи, когда оси выскакивают из внутреннего дюралевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.

При всем этом рычаг подшипника качения поз.41 промежного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежного вала в гнездо в корпусе. Эту функцию обычно делают методом покачивания конструкции до полного попадания деталей в обозначенные места.

Сборка вала ударного механизма

Поначалу нужно смазать внутреннюю часть цилиндра поз.32 и воткнуть туда ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 к району, надев его на смазанный цилиндр поз.32. Для смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфораторов Макита.

Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS.

Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров употребляется смазка марки Макита 196804-7.

Смазки различаются по цвету, однако владеют полностью схожими чертами. Кроме того какие смазки употребляются в перфораторе Makita 2450 и 2470?

И вот пред нами собранный механический блок.

Видео общей разборки и сборки перфоратора Макита 2450

Проверьте его работоспособность, вращая промежный вал и контролируя перемещение поршня в ударном механизме. Нашему клиенту остается!

Сейчас смажем что остается сделать нашему клиенту части механического блока рекомендуемой смазкой. Вот вам наглядный пример правильного нанесения смазки на крутящиеся поверхности. Но еще пример щедрого смазывания механического блока.

Кашу маслом не испортишь

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок нужно непременно закрыть пластмассовым корпусом поз.14 темного цвета. Наложив корпус сверху на узел, придавите корпус до работоспособной}} версии фиксации узла в персональном компьютере. Отсталость воткнуть четыре болта поз.10 в корпус и закрутить.

Сейчас пришла очередь присоединения к механической части ротора электродвигателя. Установка ротора

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается воткнуть четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке). На ручке при помощи отвертки подковыривается и снимается защелка. После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».

Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Видео: Как поставить\ Как снять переключатель режимов на перфоратор Makita HR 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; перевести переключатель против часовой стрелки в положение «удар»; перевести переключатель со щелчком против часовой стрелки до положения «сверление»; вставить пружинку и красную кнопку; сверху вставить накладку до фиксации.

Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.

Порядок разборки патрона перфоратора Макита

Ремонт патрона перфоратора начинается с установки перфоратора вертикально на заднюю крышку корпуса. Правильно выполнить работы по разборке поможет схема перфоратора hrмакита. А нужна ли замена патрона перфоратора макита 2470? Ответ можно получить только после полной разборки патрона своими руками.

При помощи отвертки или съемника снимается пыльник, освобождается патрон от стопорного кольца, кожуха муфты, металлического кольца 20 поз.4. Дальше надо аккуратно достать шарик поз.20, снять направляющую шайбу поз.5 и коническую пружину поз.6, его поддерживающую. Патрон разобран.

На схеме ниже изображено устройство патрона перфоратора.

Основные неисправности перфоратора makita 2450, вызывающие дефекты в работе зажимного патрона, являются:

износ защитного резинового пыльника поз.1;
расслабление стопорного кольца поз.2 или его частичный износ;
износ шарика поз.20;
потеря упругости конической пружины поз.6 или ее растяжение.

Ремонт патрона перфоратора представляет собой не сложную процедуру и как правило легко выполняется любым человеком, который может держать в руках отвертку.

Если замена резинового пыльника, стопорного кольца, конической пружины не представляют сложности, то замена нового шарика требует внимания. Новый шарик должен иметь размер по диаметру 7мм ±1 мкм. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфоратора Макита.

Смазка имеет индекс Makita P-08361, Makita 183477-5 SDS-PLUS 30г для редуктора. Для хвостовиков буров рекомендуется применять смазку Макита 196804-7.

Собирая патрон, коническую пружину устанавливайте узкой стороной к перфоратору. Не забывайте, ремонт патрона перфоратора своими руками требует внимательности от собирающего.

Порядок сборки быстроразъемного патрона

Сборка производится на чистой поверхности. Детали предварительно промыты, высушены и смазаны тонким слоем рекомендуемой смазки.

Смазывается вал редуктора смазкой Makita 183477-5 SDS-PLUS. На вал в определенной последовательности собираются все входящие детали патрона.

Установив коническую пружину поз.6, наденьте направляющую шайбу поз.5 и зафиксируйте ее шариком поз.20, вставив его в паз вала редуктора.

Осталось надеть кольцо поз.4, кожух муфты поз.3, зафиксировать детали стопорным колечком поз.2. На последнем этапе вставьте в торец патрона защитный наконечник поз.1 ремонт патрона перфоратора Макита 2450 на этом закончен. Осталось проверить его качество, вставив в патрон бур. При правильной сборке патрон удерживает бур от самопроизвольного выпадания.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок.

Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32. С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников.

Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур.

А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Читайте если проблемы с электрической частью перфоратора.

Видео быстрой разборки перфоратора Макита

Видео: как разобрать перфоратор makita HR2450 за 5 минут до мелочей

Источник: http://ctln.ru/razborka-stvola-perforatora-makita-2450/

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.
Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники.
Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Электрические неисправности перфораторов Макита 2450 и Макита 2470
Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается.
Схема подключения перфоратора Макита к сети проста.

Электрическая схема перфоратора Макита 2450 представляет собой последовательное соединение электродвигателя, кнопки пуска и проводов. Схема перфоратора Makita 2470 аналогична.

Видео:

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

перелом подводящего кабеля в месте входа в перфоратор;
выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
износ контактов переключателя реверса;
износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Ремонт переключателя реверса перфоратора Makita

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор.
Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.
Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом.
Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Источник: http://sdelalremont.ru/kak-otremontirovat-perforator-firmy-makita.html

Перфораторы

Перфоратор, комбинированный молот, отбойный молоток – все это можно найти здесь!

Электрический выключатель с тележкой Ударные дрели

Этот отбойный молоток отличается ударной энергией на 43 фута / фунт и снижением вибрации в ударных рукоятках для снижения уровня вибрации руки, а также более длинной воздушной подушкой в молотковом механизме для значительного снижения уровня вибрации в источнике. В ударной трубе, предназначенной для снижения нагрева, используются канавки, которые действуют как радиатор для отвода тепла, накопленного внутри инструмента.Компактные размеры, малый вес и впечатляющая мощность отбойного молотка делают его удобным и эффективным выбором для выполнения широкого спектра работ.

Перфоратор с D-образной рукояткой, 1 шт. Ударные дрели

Этот перфоратор оснащен дополнительной рукояткой на 360 °, встроенным сцеплением, многофункциональным селектором и трехпальцевым курком с регулируемой скоростью. Он также имеет активный контроль вибрации в (1) ударном механизме, а (2) область захвата обеспечивает максимальный комфорт для пользователя при длительной работе.

Отбойная молотковая дрель Ударные дрели

Этот отбойный молоток оснащен схемой постоянного отклика, которая обеспечивает плавный пуск, поддерживает постоянную скорость под нагрузкой и обеспечивает защиту от перегрузки. Его мощный двигатель на 14 ампер развивает скорость до 1890 ударов в минуту. С регулируемой скоростью вы можете регулировать силу удара в зависимости от удаляемого материала.

Комбинированная ударная дрель – 15 А 2 дюймаПерфоратор SDS Max Ударные дрели

Этот перфоратор SDS-max Combination Drill на 15 ампер, 2 дюйма обладает турбонаддувом, который увеличивает крутящий момент и скорость инструмента в ударном режиме. Он также обеспечивает 14,1 фунт-футов. энергии удара для максимальной мощности. При весе менее 27 фунтов он имеет выдающееся соотношение производительности к весу для 2-дюймового молота. Максимальный диаметр отверстия для коронки составляет 6 дюймов.

Перфоратор – 1 1/4 Ударные дрели

Этот перфоратор SDS-Plus размером 1-1 / 4 дюйма отличается непревзойденным соотношением мощности к весу, равным 8.5 ампер, 3,7 фунт-футов энергии удара и весом всего 10,3 фунта. для превосходной производительности. Разработанный для управления вибрацией, он отличается уменьшением вибрации в ударном механизме, а область захвата обеспечивает максимальный комфорт для пользователя в течение продолжительных периодов работы. Вы можете выбрать один из трех режимов работы: перфоратор, только перфоратор и только вращение, чтобы обеспечить удобство выполнения каждой уникальной задачи.

Пневматическая отвертка 1/4 “- двойной молотковый механизм

Долговечный инструмент для обычных крепежных работ.

Пневматическая отвертка 1/4 дюйма с двойным ударным механизмом

Модель №.

Размер шестигранника

Бесплатно

Скорость

(об / мин)

Максимум.Крутящий момент

Общий

Длина

Воздуха

Вход

(PT)

Воздуха

Шланг

(Я.D.)

Воздуха

Потребление

Сеть

Масса

Упаковка

Шт / упаковка / куб. Фут

(кг)

мм

Фут-фунт

Н-м

мм

CFM

л / мин

килограммы

фунты

ST-SD300

6.35 год

1/4

12 000

175

6-8 / 9

1/4 дюйма

3/8

9.5

270

0,68

1.3

20ПК / коробка / 17 / 1,1 ‘

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файле cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Реализация

HAMMER ITK – IDEA Lab

HAMMER – это аббревиатура от Hierarchical Attribute Matching Mechanism for Elastic Registration (Dinggang Shen, Christos Davatzikos, HAMMER: Hierarchical Attribute Matching Mechanism for Elastic Registration, IEEE Trans.on Medical Imaging, 21 (11): 1421-1439, ноябрь 2002 г.), алгоритм эластичной регистрации медицинских изображений с использованием геометрических инвариантов момента в качестве атрибутов и механизм иерархического сопоставления атрибутов для поиска поля деформации. Мы реализовали алгоритм регистрации HAMMER в рамках ITK, а также предоставили регистрацию HAMMER как модуль для 3DSlicer. Кроме того, мы значительно улучшили скорость работы алгоритма регистрации HAMMER, а также точность его регистрации в новой версии алгоритма HAMMER, включенной в программный комплекс.

Загрузите программное обеспечение здесь или на NITRC.

Связанное программное обеспечение

HAMMER-SUITE (автономное программное обеспечение для обработки медицинских изображений. Функции включают зачистку черепа, удаление головного мозга, сегментацию тканей, регистрацию деформируемых изображений и расчет карты RAVENS для статистического анализа)
GLIRT (набор инструментов для групповой и продольной регистрации изображений)

Ссылка:

«Групповая регистрация на основе признаков с помощью обнаружения иерархического анатомического соответствия», принята для Картирование человеческого мозга .[Гуожун Ву, Цянь Ван, Хунцзюнь Цзя, Динган Шэнь ]
«TPS-HAMMER: Улучшение алгоритма регистрации HAMMER с помощью мягкого сопоставления соответствий и интерполяции деформации на основе тонких пластин», NeuroImage , 49 (3): 2225-2233, февраль 2010 г. [Guorong Wu, Pew-Thian Yap, Minjeong Kim, Dinggang Shen ]
«КРОЛИК: быстрое выравнивание мозга путем создания промежуточных шаблонов», Neuroimage , 47 (4): 1277-87, 1 октября 2009 г. [Songyuan Tang, Yong Fan, Dinggang Shen ]
«Быстрая регистрация изображений с помощью иерархического мягкого обнаружения соответствий», Pattern Recognition , 42: 954-961, май 2009 г.[ Дингган Шэнь ]
«Новая статистически ограниченная деформируемая система регистрации для МРТ изображений мозга», Международный журнал медицинской инженерии и информатики , 1 (3): 357: 367, 2009. [Чжун Сюэ, Dinggang Shen ]
«Регистрация изображения посредством сопоставления локальной гистограммы», Распознавание образов , 40: 1161-1172, 2007. [ Dinggang Shen ]
«Основанная на обучении деформируемая регистрация МРТ изображений мозга», IEEE Trans.Medical Imaging , 25 (9): 1145-1157, сентябрь 2006 г. [Guorong Wu, Feihu Qi, Dinggang Shen ]
«Статистическое представление многомерных полей деформации с применением статистически ограниченного трехмерного деформирования», Анализ медицинских изображений , 10: 740-751, 2006. [Чжун Сюэ, Дингган Шен , Христос Давацикос]
«Морфометрия очень высокого разрешения с использованием деформаций, сохраняющих массу, и HAMMER Elastic Registration», NeuroImage , 18 (1): 28-41, январь 2003 г.[ Dinggang Shen , Christos Davatzikos] ( Используется для обложки этого номера ) (окончательная версия)
« HAMMER : иерархический механизм сопоставления атрибутов для эластичной регистрации», IEEE Trans. on Medical Imaging , 21 (11): 1421-1439, ноябрь 2002 г. [ Dinggang Shen , Christos Davatzikos] (окончательная версия) (премия за лучшую работу, от MMBIA 2001) (награда за лучшую работу 2006, от IEEE Signal Processing Общество, 2007)

Молотки ударные | Печатная плата Piezotronics

Каждый ударный молоток PCB® Modally Tuned®, ICP® оснащен прочным датчиком силы, встроенным в ударную поверхность молота.

«Модальная настройка» – это функция, которая гарантирует, что структурные характеристики молота не влияют на результаты измерений. Это достигается за счет исключения резонансов молота в интересующем диапазоне частот из-за искажения данных испытаний, что приводит к более точным и последовательным измерениям.

Датчик силы обеспечивает измерение амплитуды и частотного содержания энергетического стимула, передаваемого тестируемому объекту. Акселерометры используются вместе с молотком для измерения реакции конструкции объекта на удар молотка.Разнообразные наконечники, поставляемые с каждым молотком, позволяют регулировать энергосодержание импульса силы в соответствии с требованиями испытуемого объекта.

Используя программное обеспечение для многоканального сбора и анализа данных, инженер-испытатель может определить различные механические свойства, что приводит к пониманию структурных поведенческих характеристик объекта. Анализируемые элементы могут включать обнаружение резонанса, формы колебаний, характеристики передачи и состояние конструкции, например обнаружение трещин и усталости.

Особенности:

Modally Tuned® для обеспечения более стабильных результатов
Разнообразие молотков для любого объекта испытаний
Набор насадок с импульсной регулировкой частоты

Заявки:

Тестирование работоспособности конструкции
Определение резонанса
Модальный анализ

Как выбрать ударный молот для моего применения?

Общее практическое правило: чем крупнее возбуждаемая конструкция, тем больше требуется ударный молот.Вот некоторые рекомендации по выбору:

Модели с TEDS включают префикс TLD, например TLD086C01 .
Для дополнительной информации: Датчики и технологии TEDS

Отбойный молоток и другие инструменты для разрушения бетона

Голдситни / Shutterstock.

В то время как старая добрая кувалда справляется со своей задачей, правильный электроинструмент значительно упрощает и ускоряет разрушение бетона.

Переход к конкретному инструменту:

Отбойный молоток

Отбойные молотки – это легкие ручные дробилки для бетона, которые можно легко установить для разрушения вертикальных и потолочных поверхностей. Предлагая контролируемое измельчение, эти молотки позволяют операторам точно откалывать только определенные участки.

Самые маленькие отбойные молотки с электрическим, пневматическим или гидравлическим приводом обычно весят от 5 до 30 фунтов. Как правило, хорошим показателем мощности инструментов является их вес.Чем тяжелее инструмент, тем он может быть мощнее. Отрубное действие этого типа оборудования быстрое, от 900 до 3000 ударов в минуту.

Найдите местных подрядчиков по бетону, которые могут вырвать ваш старый бетон и заменить его новым красивым декоративным бетоном.

Поскольку отбойные молотки чаще всего используются для разрушения бетона на вертикальных и надземных поверхностях, они должны быть легкими. Они маневрируют, взявшись за ручку на задней стороне инструмента и взяв инструмент за вал другой рукой.У некоторых инструментов есть вторая ручка сбоку. Это дает операторам возможность контролировать вес инструмента и направлять его стружку под разными углами.

Предлагая контролируемое отколотое действие, эти молотки позволяют операторам точно откалывать только определенные участки.

Производители предлагают больше возможностей для своих отбойных молотков, чем когда-либо, включая вращающиеся, амортизирующие рукоятки и тепловые экраны.

Молот подрывника

Отбойные молотки похожи на перфораторы и используются таким же образом в отношении ударов молотков.Однако отбойные молотки обеспечивают только ударное воздействие , в отличие от перфораторов, которые также могут использоваться для бурения скважин.

Что не хватает отбойным молоткам в этом отношении с точки зрения универсальности, тем не менее, они компенсируют удар. Отбойный молоток может наносить более мощные удары, чем перфораторы, поскольку они обычно обладают примерно на 35% большей мощностью. Это связано с меньшим количеством деталей в отбойном молотке, а иногда и с более длинным ходом поршня.

Хотя отбойный молоток производит меньше ударов в минуту, чем перфоратор, повышенная прочность инструмента фактически делает его более быстрым и эффективным средством для сноса бетона и кирпичной кладки.

Рекомендуемые товары

Алмазная канатная пила

Канатные пилы были впервые разработаны в камнеобрабатывающей промышленности, а алмазные канатные пилы использовались в работах по сносу бетона для резки железобетона с начала 1980-х годов.

Петля из алмазного каната, установленная на маховике с приводом от гидравлического или электрического двигателя. Гидравлические приводы, приводимые в действие электрическими, бензиновыми или дизельными агрегатами, обычно предпочтительны на канатных пилах при резке железобетона, поскольку они оба реверсивны и обеспечивают плавно регулируемую скорость.На разрез поливают воду, чтобы охладить его и промыть.

Алмазные канатные пилы более эффективны, чем дисковые пилы, и могут резать бетон практически любой толщины. Это делает их очень полезными для тяжелого сноса мостов, плотин и толстых бетонных конструкций. Кроме того, они создают мало пыли, шума и вибрации, что делает их идеальными для работ по сносу жилых построек.

Алмазный канат

Реальная сила, стоящая за алмазной канатной пилой, – это сам алмазный канат, стальной несущий трос, продетый через стальные валики, к которым прикреплен алмаз.Существует три основных типа проводов:

Гальванические борта с пружинными шайбами из сжатой стали.
Пропитанные бусины с пружинными шайбами из сжатой стали
Пропитанные шарики с зазором из пластика, полученного литьем под давлением

Существуют также две основные системы крепления алмазных шариков: гальваническая и импрегнированная. Гальваника проволоки включает прикрепление одного слоя алмаза к стальному валику. Пропитанная связующая система больше похожа на пропитанную систему на циркулярной пиле, в которой металлический порошковый сплав смешивается с алмазом, затем прижимается и спекается к стальной ленте, обеспечивая несколько слоев алмаза для резки.

Гидравлическая дробилка для бетона

Гидравлические дробилки для бетона используются для методичного и эффективного разрушения бетона. Бетонные дробилки, также называемые измельчителями, уплотнителями, переработчиками, вторичными дробилками и измельчителями, используются для измельчения бетона на более мелкие, легко поддающиеся обработке или переработке, а также для отделения стальной арматуры от бетона.

Сменные челюсти в некоторых дробилках, включая трещинные челюсти, режущие челюсти и измельчающие челюсти, часто используются для работы вместе с различными типами и конфигурациями зубьев челюстей, чтобы лучше приспособить дробилку к конкретной работе.

Дробилки для вторичного бетона обычно оснащены челюстями для измельчения и используются на работах, где первичный снос выполняется с помощью молотков, дробилок, взрывных работ, шаровых кранов или пил. В этом случае при первичном сносе образуется большое количество бетонного щебня, который вторичная дробилка дополнительно измельчает, отделяя бетон от арматуры.

Гидравлический сплиттер

Гидравлические разделители прикладывают боковые силы к внутренней части просверленных в бетоне отверстий, чтобы разбить бетон с минимальным шумом и летящими обломками.

Размер примерно с отбойный молоток, в инструменте используется вал, известный как узел «пробка и перо», который, когда вставляется в просверленное отверстие и толкается вниз поршнем инструмента, создает боковые силы, разрушающие бетон. Для образования трещины не используются сильные удары, она быстро и без шума распространяется между предварительно просверленными отверстиями, пока бетон не разделится на небольшие части.

Типичный гидравлический разделитель создает усилие от 150 до 400 тонн, в зависимости от марки и модели.Как и в случае с большинством единиц оборудования этого типа, модели меньшего размера с допустимым усилием на нижнем конце шкалы используются для более легких работ или там, где с оборудованием должно быть легче обращаться, например, в горизонтальном или верхнем положении. Работа. Модели с большей грузоподъемностью способны раскалывать массивный бетон и твердые породы.

Гидравлические сплиттеры могут быть доступны в моделях с газовым и электрическим приводом, но большинство подрядчиков предпочитают гидравлические насосы с пневматическим приводом, поскольку инструменты воздушного компрессора также могут использоваться для приведения в действие сверл, используемых для формирования отверстий в бетоне.Можно настроить несколько гидравлических расколовщиков для работы бок о бок с одним и тем же гидравлическим насосом, что позволяет увеличить комбинированное усилие раскалывания, что полезно при дроблении особенно толстого или плотного бетона.

Для правильной работы разделителя отверстия должны быть просверлены прямо в бетоне с точным диаметром, указанным для разделителя, и должны быть достаточно глубокими, чтобы в них могла поместиться пробка при полном выдвижении. Пробку и перья необходимо хорошо смазывать, чтобы они оставались в рабочем состоянии.

Отбойный молоток

Ручные отбойные молотки можно рассматривать как своего рода тяжелую версию отбойного молотка.

Разница в том, что отбойные молотки – это более тяжелые и мощные инструменты, которые обычно работают перпендикулярно земле. Из-за этого Т-образная ручка является наиболее распространенной конструкцией для гидромолотов. Некоторые легкие отбойные молотки имеют D-образную ручку, которая позволяет оператору поднимать отбойный молоток и управлять им в горизонтальном положении.

Как и отбойные молотки, отбойные молотки имеют гидравлический, электрический или пневматический привод. Удары отбойных молотков обычно немного медленнее, чем отбойные молотки, от 800 ударов в минуту до почти 2000 ударов в минуту.

Дробилки весят от 30 до 99 фунтов. Хорошим показателем мощности выключателя является его вес.

Дробилки для дорожного покрытия весом от 40 до 50 фунтов особенно полезны для удаления бетона при частичном ремонте дорожного покрытия.Вес этих инструментов дает им силу, необходимую для разрушения нескольких дюймов бетона, не будучи настолько тяжелыми, что они разрушают всю мостовую.

Дробилки для дорожного покрытия весом 60 фунтов и более могут выполнять работы по сносу зданий средней и большой тяжести с использованием железобетона и используются для сноса тротуаров, дорог и толстого бетона. Одним из примеров типа работ, которые выполняют самые тяжелые отбойные молотки, является снос высокопрочного бетона, обнаруженного на взлетно-посадочных полосах аэропортов.

Перфоратор

Большие перфораторы известны как перфораторы SDS-max или шлицевые, в зависимости от того, подходят ли они к битам SDS-max или шлицевым хвостовиком.

Универсальность перфоратора позволяет ему разрушать бетон только с помощью молотка или выполнять перфорацию для сверления отверстий в бетоне. Это делается в режиме перфоратора путем забивания спиральных сверл и корончатых коронок или в режиме «только перфоратор», чтобы использовать все, от плоских долот до приводных стержней.

Однако такая универсальность имеет свою цену, поскольку перфораторы имеют дополнительный привод, который вращает буровые долота в режиме перфоратора. Это откачивает энергию и снижает эффективность в режиме работы только с молотком.

В перфораторах

используется таран, который плавает внутри цилиндра и запускается и поднимается поршнем. Амортизирующее воздушное пространство между плунжером и поршнем сжимает и толкает плунжер вперед по мере продвижения поршня, а затем втягивает его обратно, когда поршень втягивается.

Гидравлический молот

Гидравлический молот следует выбирать не только на основании вылета, устойчивости или необходимой гидравлической мощности, но и на основе транспортного средства, на котором будет установлен инструмент.Имейте в виду, что для определенного вылета, чем тяжелее молот, тем тяжелее должно быть транспортное средство. Вес транспортного средства предотвращает опрокидывание, когда отбойный молоток находится на максимальном вылете стрелы. Выбор легкого держателя уменьшает вылет стрелы и может привести к несчастному случаю опрокидывания.

Также помните, что хотя большинство гидравлических систем работают под давлением 2000 фунтов на квадратный дюйм, скорость потока меняется. Для легких молотов требуется всего 5 галлонов в минуту. Для тяжелых молотов необходимо подавать более 100 галлонов в минуту.Опять же, сверьтесь с литературой производителей молотка и держателя, чтобы согласовать молот с автомобилем. При необходимости доступны дополнительные гидравлические силовые агрегаты для увеличения расхода.

Навесные выключатели

Скорость, универсальность и энергия удара установленных отбойных молотков широко используются подрядчиками для сноса сильно армированных стен, плит и настилов.

Экскаваторные отбойные молотки могут производить более 1100 кубических ярдов неармированного бетона в день.Производительность зависит от множества факторов, включая тип бетона, доступность и навыки оператора.

В дополнение к разрушению бетона, многие молоты могут быть оснащены инструментами специальной формы, которые позволяют забивать сваи и листы, уплотнять почву, кромки траншей, проникать в мерзлую землю и резать асфальт.

Энергия удара молота является наиболее важным критерием выбора при выборе навесного отбойного молотка для конкретной работы, поскольку молот должен ударять по бетону достаточно сильно, чтобы его сломать.Только когда энергия удара достаточна, скорость удара (ударов в минуту) становится фактором.

При учете энергии удара важен вес молота, но иногда это сбивает с толку. Некоторые производители указывают вес молота с кронштейном стрелы, окружающим корпусом (люлькой) и рабочим инструментом. Другие сообщают только о весе молота.

Вот почему сравнение диаметров инструмента может быть самым простым и точным средством определения степени энергии удара молотка.Измеряя диаметр инструмента в самой нижней точке внутри молотка и сравнивая его с диаметром других инструментов, можно надежно измерить энергию удара. Это связано с тем, что диаметр инструмента прямо пропорционален размеру поршня.

Агенты для расширенного сноса

Расширяющий разрушающий агент представляет собой цементный порошок. С помощью дрели с насадкой для смешивания порошок перемешивается в ведре и засыпается или утрамбовывается в просверленные отверстия. По мере того, как смесь затвердевает и расширяется, между просверленными отверстиями в бетоне появляются трещины.По мере того, как на плите развиваются микротрещины, они переходят друг в друга и расширяются, пока плита буквально не развалится под действием расширяющей силы, которая может превышать 12000 фунтов на квадратный дюйм.

При правильном использовании расширяющиеся средства для сноса оставляют мало пыли и мусора. Единственный труд, который требуется, – это просверлить отверстия, перемешать и нанести средство, а затем вытащить разбитые куски бетона.

Одно предостережение: При использовании экспансивных средств для сноса возникает явление, известное как «взрыв».«Это происходит, если порошковая смесь становится слишком горячей и вступает в реакцию с водой слишком быстро, чтобы материал мог расшириться вбок. Результат может варьироваться от клубов дыма до громкого огнестрельного звука, который может отправить затвердевшую смесь на 30 футов в воздух. .Поскольку выбросы непредсказуемы, процедуры безопасности требуют, чтобы рабочие держались подальше от просверленных отверстий после того, как в них была залита смесь. Однако, если выброс все же происходит, он обычно мало влияет на проект, поскольку оставшаяся смесь в отверстии обычно достаточно эффективна для растрескивания бетона.

Пневматический молот

В то время как пневматические молоты когда-то считались новейшими в Соединенных Штатах, они составляют лишь небольшую часть от общего числа молотов, используемых сегодня. Тем не менее, использование пневматических молотов по-прежнему имеет ряд преимуществ. К ним относятся:

Они могут быть установлены на более легких носителях, поскольку их внешний воздушный компрессор устраняет дополнительные гидравлические требования к гидравлическому молоту
Для установки пневмоударника требуются только механические изменения, без гидравлических соединений, систем для обслуживания или сантехнических комплектов
Пневматические молоты лучше работают в ограниченном пространстве, чем гидравлические молоты, из-за их высокого отношения веса к мощности
Пневматические молоты больше подходят для использования под водой, поскольку у них мало уплотнений, если они вообще есть

Универсальный ударный молот

– модель UIh30

Стандарты МЭК: 60068-2-75, 60065, 60335, 60598, 60601, 61010

Универсальный ударный молот UIh30 – самый универсальный ударный молот, доступный сегодня на рынке.Он предназначен для проведения широкого спектра испытаний на долговечность продукта. Эргономика гарантирует, что этот молоток спроектирован и изготовлен для безопасной и простой работы в лабораторных условиях и в условиях тестирования продукции. Мы также можем приложить к этому оборудованию сертификат калибровки, аккредитованный ISO 17025 ILAC и A2LA.

UIh30 соответствует требованиям к испытаниям промышленных стандартов, таких как IEC 60068-2-75: 2014, а также IEC 60065, 60335, 60598, 60601 и 61010.

Молоток имитирует механическое воздействие на электронные изделия и электрические приборы.
Пять (5) выбираемых значений энергии удара 0,20 Дж, 0,35 Дж, 0,50 Дж, 0,70 Дж и 1,00 Дж могут быть установлены для проведения испытаний в соответствии со многими различными стандартами. Эти уровни энергии регулируются поворотом шкалы на конце молотка.

отпуск механизм гарантирует, что сила высвобождения стандартизирована в 10 N. Пружина легко освобождаются от механизма блокировки, нажав на конусообразный полиамидной кончик ударного молотка против продукта при тестировании.Ударный молоток также снабжен удобной сумкой для переноски.

Наша лаборатория, аккредитованная по стандарту ISO 17025, оснащена всем необходимым для предоставления сертификационной документации, необходимой для соблюдения строгих стандартов, установленных МЭК и другими регулирующими органами.

В 2019 году этот ударный молот UIh30 заменил модель F22.50, которую также поставляла Ergonomics. Это оборудование сейчас устарело.

Стандартные характеристики продукта

1. Ударный молот UIh30 выделяет энергию на следующих уровнях: 0.20 джоулей, 0,35 джоулей, 0,50 джоулей, 0,70 джоулей и 1,00 джоулей.

2. Корпус, включая спусковой механизм и ударный элемент, имеет массу 1250 граммов и внешний диаметр 50 мм.

3. Сферический ударный элемент состоит из рукоятки взвода и ударной головки. Материал – сталь, имеет радиус 10 мм, общую массу 250 граммов, а общую массу аппарата 1,57 килограмма

4. Молот включает в себя выпускной конус массой 60 граммов и спиральную пружину сжатия массой 9 граммов

Вам нужен только один энергетический ударный молот? Щелкните здесь, чтобы узнать больше о наших ударных молотах с одной энергией

Перфоратор Makita

Перфоратор Makita HR 2450 (HR2450)

Этот товар из подборок

Комплектация *

Параметры упакованного товара

Особенности перфоратора Makita HR2450

Преимущества

Произведено

Сервис от ВсеИнструменты.ру

Гарантия производителя

Гарантийный ремонт

Дополнительный сервис

Перфоратор макита пропал удар

Ударный механизм перфоратора

Причины отсутствия удара

Боек и ударник

«Пьяный» подшипник

Переключатель режимов

Смазка

Что делать, если нет удара в перфораторе

Ремонт механической части перфоратора Макита 2450 и 2470

Механические неисправности перфораторов makita 2450 и makita 2470

Рекомендованные сообщения

Создайте аккаунт или войдите в него для комментирования

Создать аккаунт

Войти

Сейчас на странице 0 пользователей

Перфоратор макита 2450 сборка и разборка

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

Сборка узла промежуточного вала

Сборка узла редуктора

Установка рычага переключателя режимов

Сборка вала ударного механизма

Видео общей разборки и сборки перфоратора Макита 2450

Установка электрических щеток

Ремонт перфоратора Makita 2450 своими руками инструкция

Порядок определения электрических неисправностей

Ремонт переключателя реверса перфоратора Makita

Ремонт контакта меж статором и переключателем реверса

Инструкция по разборке перфоратора Макита 2450

Устройство перфораторов Макита 2450 и 2470

Порядок разборки механической части перфоратора

Содержание:

Ремонт механической части перфоратора Макита 2450 и 2470

Как отремонтировать перфоратор фирмы Makita

Механические неисправности перфораторов makita 2450 и makita 2470

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Инструменты

Процесс работы

2 комментария на

Устройство

Принцип работы

Перфоратор makita hr2450 разборка видео

Как смазать и собрать перфоратор Makita 2450 и 2470 правильно

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

Сборка узла промежуточного вала

Сборка узла редуктора

Установка рычага переключателя режимов

Сборка вала ударного механизма

Видео общей разборки и сборки перфоратора Макита 2450

Установка электрических щеток

виды, советы по выбору, лучшие марки

Смазка для перфоратора: виды, советы по выбору, лучшие марки

Смазки для буров перфораторов:

Перфоратор Макита hr2450 ремонт своими руками

Ремонт Макита 2450

Ремонт перфоратора Makita 2450 своими руками инструкция

Порядок определения электрических неисправностей

Ремонт контакта меж статором и переключателем реверса

Инструкция по разборке перфоратора Макита 2450

Устройство перфораторов Макита 2450 и 2470

Порядок разборки механической части перфоратора

Разборка механического блока ударного узла

Разборка промежного вала

Разборка перфоратора Makita HR 2450

Порядок разборки вала ствола ударного механизма

Разборка электронной части перфоратора Макита 2450, 2470

Порядок сборка перфоратора Макита 2450
