1Д95 Станок токарно-винторезный комбинированный.

Паспорт, схемы, характеристики, описание

Проектирование и изготовление станков ТВ-4 производится на Ростовском специализированном . ТВ-4 имеет иные технические характеристики, нежели профессиональные модели, поскольку нужен для обучения работе и выработки навыков обращения со стальными заготовками. Одними из основных норм, которые учитываются при проектировании приспособления, являются простота настройки и безопасность. Купить новый станок сегодня нетрудно. Однако не забывайте и о бывшей в употреблении технике. Люди, которые в домашних условиях желают выточить какую-нибудь деталь из металла, вряд ли найдут более дешевый вариант.

Сведения о производителе токарно-винторезного станка 1Д95

Разработчик и изготовитель токарно-винторезного станка 1Д95 — Алма-Атинский станкостроительный завод, основанный в 1932 году как чугунолитейный завод № 1 областного отдела легкой промышленности.

С апреля 1942 года после объединения с литейно-механическим заводом «20 лет Октября”, эвакуированным из Луганска, стал называться Алма-Атинским механическим заводом N21 им. 20-летия Октября Наркомата среднего машиностроения СССР.

В 1945 году переименован в Алма-Атинский станкостроительный завод им. 20-летия Октября.

Завод выпускал станки токарно-винторезные: 16Д20, 16Д20П, 16Д20ПФ1, ТВ16, 16Д25, 1Д95, 1Е95, 1М95, 16Е20.

Станки завода Алма-Атинский станкостроительный завод им. 20-летия Октября

• 1Д95
  — станок токарно-винторезный комбинированный Ø 400
• 1Е95
  — станок токарно-винторезный комбинированный Ø 400
• 1М95
  — станок токарно-винторезный комбинированный Ø 500
• 16Д20
  — станок токарно-винторезный Ø 400
• 16Д25
  — станок токарно-винторезный Ø 500
• 16Е20
  — станок токарно-винторезный Ø 400
• ТВ-16
  станок токарный настольный Ø 160

1Д95 станок токарно-винторезный комбинированный. Назначение и область применения

Универсальные токарно-винторезные станки 1Д95 предназначены для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения разнообразного осевого профиля, в том числе для нарезания метрической, модульной, дюймовой и питчевой резьб на заготовках, устанавливаемых в центрах или патроне.

Комбинированный станок модели 1Д95 предназначен для работы в передвижных и стационарных мастерских.

Токарный станок модели 1Д95 производился с 1975 года, снят с производства в 1986 году и заменен более совершенной моделью 1Е95.

Особенности конструкции и принцип работы станка

Комбинированный станок 1Д95 состоит из 3-х основных агрегатов:

• Токарно-фрезерного
• Сверлильного
• Заточного

Каждый с самостоятельным приводом.

Благодаря наличию ряда специальных приспособлений: долбежного, вертикально и горизонтально фрезерных, заточного достигается универсальность станка. На нем можно выполнять токарные, фрезерные, сверлильные, расточные, долбежные работы и нарезание резьб: метрической, дюймовой, модульной и питчевой; а также выполнять простейшие заточные работы. Заточное приспособление рекомендуется устанавливать отдельно от станка.

Станок сертифицирован на соответствие требованиям безопасности.

Исполнение и категория размещения станков в части условий эксплуатации — УХЛ4 по ГОСТ 15150-69 (Для эксплуатации во всех климатических районах стран ближнего зарубежья в закрытых отапливаемых (охлаждаемых) и вентилируемых производственных помещениях).

Класс точности станков — Н по ГОСТ 8—82Е.

Отличительные особенности токарного станка модели ТВ 320П от станка ТВ 320

Основное отличие станка ТВ320П от модели ТВ320 — повышенная точность изготовления отдельных элементов. Это сделано с целью достижения необходимых конечных характеристик операций обработки. Изменению подверглись:

• рабочая основа;
• ходовой винт;
• главный вал и его передний подшипник;
• зубчатые колеса.

По своим характеристикам станок ТВ 320П соответствует нормам для токарных устройств повышенной точности. Модель изначально разрабатывалась как не предназначенная для грубых работ.

Такие особенности оборудования — делают данное изделие Уфимского завода моторостроения весьма востребованным как в небольших мастерских, так и в инструментальных цехах крупных предприятий.

Расположение составных частей токарно-винторезного станка 1Д95

Расположение основных узлов токарно-винторезного станка 1д95

Перечень составных частей токарно-винторезного станка 1Д95

1. Станина — 16У20Е. 012.000
2. Тумбы — 16У20Е.015.000
3. Коробка скоростей — 16У20Е.020.000
4. Задняя бабка — 16У20Е.030.000
5. Суппорт — 16У20Е.041.000
6. Каретка — 16У20Е.052.000
7. Фартук — 16Б20П.061.001
8. Коробка подач — 16У20Е.070.000
9. Сверлильный агрегат — 95М7501.000
10. Стол сверлильного агрегата — 1Д95.055.000
11. Заточное приспособление — 1Д95.165.001
12. Электрооборудование шкафа управления — 1Д95.181.000

Строение передней бабки станка

Передняя (шпиндельная) бабка токарного станка выполнена из чугуна методом литья. В ее передней части находится механизм перебора скоростей, а в задней – механизм привода коробки подач, работающий в прямом и обратном направлениях.

Шпиндель агрегата – это пустотелая труба, на переднем конце которой имеется конусная шейка. В переднюю опору шпиндельного узла установлен подшипник скольжения, в заднюю – радиально-упорный подшипник повышенной точности. Силы резания, которые воздействуют на шпиндельный узел вдоль его оси, воспринимаются упорным подшипником.

Передняя опора шпинделя с подшипником скольжения

Элементы шпиндельного узла должны соответствовать следующим техническим характеристикам:

• осевой зазор между элементами задней опоры – 0,01–0,015 мм;
• биение в осевом направлении – не более 0,01 мм;
• зазор между подшипником и шпинделем в диаметральном направлении – 0,015–0,03 мм.

Чертеж передней бабки

Механизм, который используется для того, чтобы изменять направление подачи, не изменяя параметров вращения шпиндельного узла, расположен в передней бабке – в ее левой части. Подшипники качения передней бабки могут регулироваться, для чего используются специальные гайки.

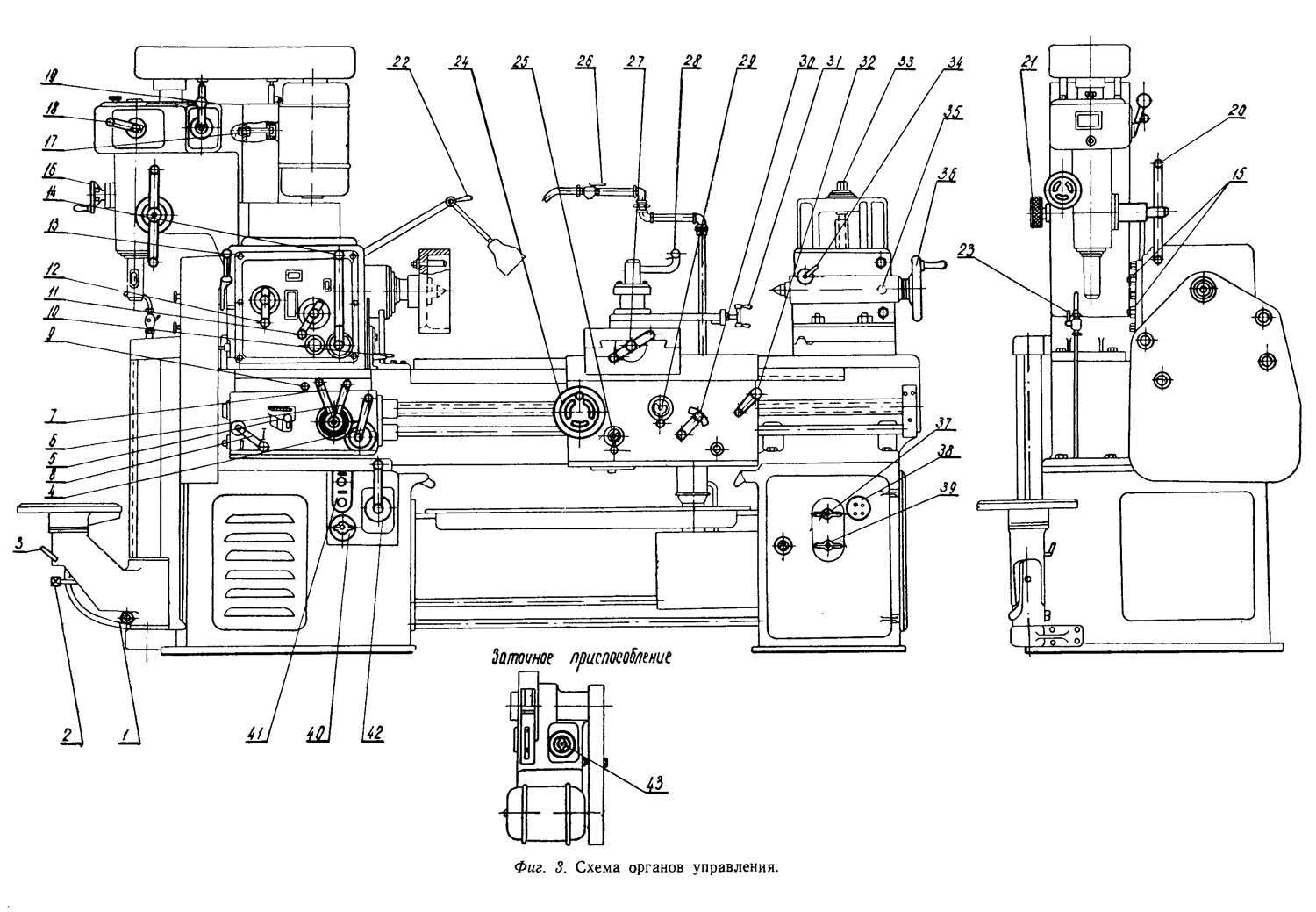

Расположение органов управления токарно-винторезным станком 1Д95

Расположение органов управления токарно-винторезным станком 1д95

Перечень органов управления токарно-винторезного станка 1Д95

1. Рукоятки установки числа оборотов шпинделя
2. Рукоятка установки правой и левой резьб и подачи
3. Рукоятки установки числа оборотов шпинделя
4. Кнопка включения местного освещения
5. Рукоятка поворота и крепления резцовой головки
6. Рукоятке ручного перемещения резцовых салазок
7. Рукоятка включения гайки ходового винта
8. Кнопка включения быстрых ходов каретки и суппорта
9. Выключатель вводной
10. Лампа сигнальная
11. Кнопка включения насоса охлаждения
12. Кнопка выключения насоса охлаждения
13. Указатель нагрузки
14. Выключатель аварийный
15. Рукоятка крепления задней бабки к станине
16. Маховик перемещения пиноли задней бабки
17. Рукоятка крепления пиноли задней бабки
18. Винт поперечного перемещения задней бабки
19. Кнопочная станция включения и выключения заточного приспособления
20. Рукоятка управления направлением подачи
21. Таблица с символами включения гайки ходового винта
22. Рукоятки управления электродвигателем главного привода
23. Рукоятка ручной поперечной подачи суппорта
24. Маховик ручного перемещения каретки
25. Рукоятка установки величины подачи или резьбы
26. Рукоятка выбора типа резьбы и вида работ (резьбы или подачи)
27. Рукоятка установки величины подачи или резьбы
28. Таблица с символами для выбора подач и числа оборотов
29. Винт подъема стола сверлильного агрегата
30. Рукоятка для ускоренной подачи сверлильного шпинделя
31. Маховик ручного замедленного перемещения шпинделя сверлильного агрегата
32. Рукоятка для переключения скоростей вращения шпинделя сверлильного агрегата
33. Кнопочная станция для включения и реверсирования электрического двигателя сверлильного агрегата

Обслуживание станка 1е95

При работе некоторые узлы станка требуют проведения регулировочных операций для сохранения их работоспособности.

Шпиндельная бабка прочно зафиксирована на станине с помощью 4-х болтов и шпильки. Но при работе или после перевозки возможно ее смещение. Для устранения этого необходимо открутить гайки болтов и шпильки, затем винтами вернуть бабку на ее штатное место и закрутить крепеж. Подшипники шпинделя установлены при сборке станка, их регулируют гайками только в случае крайней необходимости.

В том случае, если рукоятка не в состоянии обеспечить нужный прижим задней бабки к станине, это усилие можно отрегулировать. Отдайте гайки и измените место прижимной планки.

Направляющие кареток суппорта в процессе эксплуатации изнашиваются и требуют периодического устранения зазоров путем подтяжки регулирующих клиньев и устранения «мертвого» хода за счет изменения взаимного положения гайки с контргайкой.

Натяжение клинообразных ремней приводов – главного, масляного насоса и быстрых ходов коробки подач выполняется одинаково. Ослабляем болты салазок, на которых установлен электродвигатель, задаем нужную натяжку ремня (до 10 кг на один) и вновь зажимаем болты.

Марки масла, рекомендуемые для смазки

Для смазывания станка 1е95 применено несколько систем, в том числе:

• Автоматическая централизованная для коробки подач, шпиндельной бабки и ее подшипников.
• Циркуляционная проточная для фартука, ходового вала и винта, каретки, суппорта, гайки и винта поперечных салазок, направляющих салазок.
• Фитильная под задние подшипники винта и вала ходовых.
• Погружением (масляная ванна) к валу, зубчатым колесам и подшипникам коробки скоростей сверлильного агрегата.
• Ручная периодическая для элементов задней бабки (пиноли, винтовой пары, подшипников, эксцентрикового вала и направляющих).

Читать также: Как выбрать бензокосу по цене и качеству

В качестве жидкой смазки рекомендуется использовать масло индустриальное И-20А, И-30А либо ее аналоги R-20/32, OL -12/14, Shell, Mobil.

Описание комбинированного токарно-винторезного станка 1Д95

Комбинированный станок с переменной высотой центров от 235 до 355 мм выполняется с расстоянием между центрами 1000 мм.

Станина станка коробчатой формы с поперечными ребрами имеет две призматические направляющие. Передняя направляющая служит для передвижения каретки, задняя — перемещения задней бабки.

Станина устанавливается на две пустотелые тумбы. В левой тумбе смонтирован электродвигатель главного движения.

Коробка скоростей крепится и может передвигаться по вертикальным направляющим стойки, прикрепленной к левой головной части станины. Движение коробки скоростей передается от индивидуального электромотора, помещенного в левой тумбе станка, через клиноременную передачу.

Внутри коробки движение идет через валик фрикциона и шестеренный механизм к шпинделю и цепи подач. Переключением соответствующих рукояток коробки скоростей предоставляется возможность получить 6 различных скоростей вращения шпинделя при прямом вращении электродвигателя и 6 скоростей при обратном вращении.

Все шестерни выполнены из углеродистой стали с соответствующей термообработкой. Во избежание поломки зубцов шестерен не следует производить изменение скорости шпинделя на ходу. Пуск, останов и включение обратного хода производится рукояткой 14 (см. схему управления), управляющей фрикционной пластической муфтой.

Коробка подачи получает движение от коробки скоростей через сменные шестерни приклона. Механизм коробки подач дает возможность получить необходимые подачи и следующие виды резьб:

• метрические
• дюймовые
• модульные
• питчевые

Получение необходимых подач и резьб достигается переключением соответствующих рукояток коробки подач согласно таблицы, укрепленной на щитке коробки подач. Фартук снабжен 2-мя фрикционными муфтами, позволяющими осуществлять ход суппорта в продольном и поперечном направлениях. Фрикционные муфты дают возможность автоматически отключать подачу при перегрузках. Управление перемещением каретки и нижней части суппорта осуществляется рукоятками 25—29 (см. схему управления фиг. 3).

Механизма быстрого автоматического перемещения суппорта фартук не имеет. Фартук имеет блокирующий механизм, препятствующий одновременному включению ходового винта и ходового валика. Верхнее положение рукоятки 32 соответствует выключенному положению гайки ходового винта и дает возможность рукоятке 30 включать продольные и поперечные подачи. Нижнее положение рукоятки 32 соответствует включенному положению гайки ходового винта.

На оси XXIX смонтирован лимб продольной подачи с ценой деления 1 мм.

Суппорт, благодаря крестовой конструкции, имеет возможность перемещаться в продольном направлении по направляющим станины и в поперечном по направляющим каретки. Оба эти перемещения могут быть осуществлены как от механического привода с реверсом, так и от руки. Кроме того верхняя часть суппорта, несущая на себе 4-х гранную резцовую головку имеет независимое ручное продольное перемещение по направляющим средней поворотной части суппорта, которая может поворачиваться на 45° в ту и другую сторону. Задняя бабка крепится к задней стойке, по которой она может перемещаться в вертикальной плоскости. Вертикальное перемещение осуществляется винтом 33 (см. фиг. 3).

При точении конуса корпус задней бабки перемещается в поперечном направлении.

Сверлильный агрегат установлен на стойке передней бабки, имеет отдельный привод и может работать независимо от токарно-фрезерного агрегата.

Для получения необходимого числа оборотов сверла нужно установить клиновой ремень на соответствующую ступень шкива, согласно таблицы и рукоятку 18 (фиг. 3) переместить в нужное положение.

Охлаждение

Подача охлаждающей жидкости из эмульсионного бака, расположенного под корытом к месту резания осуществляется электронасосом, производительностью 22 л в минуту.

Патроны

Станок снабжен 3-х кулачковым самоцентрирующим патроном диаметром 250 мм; 4-х кулачковым патроном и поводковой планшайбой. Патроны, посредством фланцев, и поводковая планшайба навертываются на резьбу шпинделя до упора.

Люнеты

К станку прилагаются два люнета: подвижный и неподвижный.

Технические характеристики станка 1М95

Технические характеристики станка это основной показатель пригодности станка к выполнению определенных работ. Для токарно-винторезных станков основными характеристиками является:

• наибольший диаметр D обрабатываемой заготовки (детали)
• наибольшая растояние между центрами РМЦ
• наибольшая длинна обрабатываемой детали
• число оборотов шпинделя в минуту

Ниже приводится таблица с техническими характеристиками токарно-винторезного станка 1М95. Более подробно технические характеристики токарно-винторезного станка можно посмотреть в паспорте станка 1М95

Величины
Высота центров	мм	235…355
Наибольший диаметр обрабатываемого изделия над станиной	мм	500
Наибольший диаметр обрабатываемого изделия над суппортом	мм	420
Расстояние между центрами	мм	1000
Наибольший диаметр обрабатываемого прутка	мм	32
Диапазон чисел вращения шпинделя	об/мин	28…125
Пределы шагов нарезаемой метрической резьбы	мм	1…12
Пределы шагов нарезаемой модульной резьбы	мм	0,25…35
Пределы шагов нарезаемой дюймовой резьбы	ниток/дюйм	3…24
Пределы шагов нарезаемой питчевой резьбы	питчей	40-8
Габаритные размеры станка (ДхШхВ)	мм	2750х1255х1670
Масса станка (без электрооборудования)	кг	2170

Внимание! Технические характеристики, приведенные в вышестоящей таблице, являются справочными. Станки произведенные разными заводами изготовителями и в разные годы могут иметь характеристики отличающиеся от приведенных в таблице.

Смазка станка 1Д95

Места смазки или заливки мест маслом, нормы и периоды смазки, наименование смазочных масел указаны в схемах мест смазки (фиг. 6 и 7).

Смазка механизма передней бабки осуществляется за счет масляной ванны. Разбрызгиванием масло попадает в лоток, откуда происходит смазка переднего подшипника. Кроме того, задний подшипник шпинделя получает дополнительную смазку, заливкой через специальную пробку. Смазка механизма коробки подач осуществляется за счет масляной ванны. Смазка механизма фартука, направляющих каретки и суппорта осуществляется централизованным путем от плунжерного насоса, установленного в фартуке.

Все остальные места, нуждающиеся в смазке, имеют ручную смазку от отдельных масленок согласно схеме смазки.

Перед пуском станка наполняются резервуары передней бабки, сверлильного агрегата, коробки подач, фартука до рисок «Уровень масла» и масленки маслом «Индустриальное 20».

В период эксплуатации станка необходимо следить за работой масляного насоса и за наличием смазочного материала в резервуарах через маслоуказатель.

Эксплуатация

Монтаж и наладку учебного оборудования должны выполнять профессионалы. Перед началом работы на ТВ-4 учащиеся обязательно должны ознакомиться с его конструкцией и техническими характеристиками, правилами ТБ.

Для монтажа станка должен быть обустроен фундамент высотой 10 см. Материалом для него могут служить деревянные бруски или бетон. Поскольку конструкция ТВ-4 не предусматривает наличия механизмов регулировки уровня, особое внимание нужно обратить на отсутствие перепадов высот платформы. Альтернативой является установка специальных регулируемых опор.

К нюансам эксплуатации станка относятся:

• Подготовка к работе. Очищение от антикоррозийной жидкости, заполнение емкости смазкой для коробки передач. При подключении к электрической сети обустраивается заземляющий контур и УЗО.
• Работа. Все рукояти должны стоять в исходном положении. Далее, можно выполнять предварительную настройку. Заготовку фиксируют между задней и передней бабкой. При помощи механизмов резцедержателя выставляется резец.
• Профилактика. После работы удаляется стружка и металлическая пыль, проверяется целостность и правильность функционирования главных узлов и агрегатов. Перед запуском проверяется уровень масла.

Описанное учебное оборудование не предназначено для массового производства, а значит, за степенью его нагрузки нужно тщательно следить.

Электрооборудование. Параметры электрических цепей станка 1Д95

• Питающая сеть: напряжение — 380 В, ток — трехфазный, частота — 50 Гц
• Цепь местного освещения: напряжение — 36 В, ток — переменный

На станке установлены четыре трехфазных короткозамкнутых асинхронных электродвигателя:

Первоначальный пуск токарно-винторезного станка 1Д95

При первоначальном пуске станка необходимо путем внешнего осмотра проверить надежность заземления и качество монтажа электрооборудования. После осмотра на клеммных наборах в шкафу управления отключить провода питания всех электродвигателей. При помощи вводного автомата (BB) станок подключить к цеховой сети. Проверить действие блокирующих устройств (кожyxa сменных шестерен и кожуха ограждения патрона). При помощи кнопок и рукояток управления проверить четкость срабатывания магнитных пускателей. После этого провода питания электродвигателей подключить на свои места. Проверить правильность вращения электродвигателей. При правильном подключении станка к питающей сети и при включении насоса охлаждения охлаждающая жидкость вытекает из сопла системы охлаждения. Убедившись в правильности вращения электродвигателей, можно приступить к опробованию станка в работе.

Описание работы токарно-винторезного станка 1Д95

Схема электрическая принципиальная показана на рис — 21. В таблице 6 указан перечень к схеме. При включенных автоматах ВВ и В1 на станке можно производить токарные операции, сверлильные работы и заточку режущего инструмента. Запуск электродвигателя насоса охлаждения осуществляется пускателем РЗ путем нажатия на кнопку КнП1, расположенную на пульте управления. Управление шпинделем токарного станка осуществляется от двух независимых рукояток. Каждая из рукояток имеет самовозврат в нулевое положение (позиция 0) с помощью пружин. Благодаря этому, каждая из позиций рукоятки (I, II, III, IV) работает как кнопка (толчковая). Таким образом может быть осуществлен пуск, реверс электродвигателя в любую сторону с помощью поворота рукояток в одно из крайних положений (левое — позиция I диаграммы, правое — позиция II). При этом, соответственно, замыкаются нормально разомкнутые контакты микропереключателей 1П или 2П. Замкнувшийся контакт включает соответствующий пускатель (Р1 или Р2). Включившийся пускатель (PI или Р2) переходит в самопитание и запускает электродвигатель главного привода в ту или другую сторону. Электродвигатель приводит во вращение шпиндель по или против часовой стрелки. Из нулевого положения рукоятки могут бытъ выведены также в положение «от себя» (полностью или частично). При частичном, толчковом нажиме на рукоятки в положение «от себя» (позиция III диаграммы) размыкаются нормально замкнутые контакты конечных выключателей:

• для правой рукоятки 1П (7-8)
• для левой рукоятки 2П (8-12)

Пускатель PI или Р2 теряет самопитание, отключается, электродвигатель со шпинделем останавливается. При необходимости быстрого торможения шпинделя рукоятки выводятся в положение «от себя» полностью до остановки шпинделя, что соответствует позиции IV на диаграммах. При этом замыкается нормально разомкнутые контакты 7-9 конечных выключателей ВПт3 и ВПт4. Включившийся пускатель Рт приводит электродвигатель в режим динамического торможения. После окончания торможения шпинделя рукоятки не следует держать в позиции ГУ во избежание чрезмерного нагрева электродвигателя. Торможение шпинделя осуществляется также при полном НАЖИМЕ на аварийную кнопку «Все стоп» (КнАв) благодаря замыканию нормально разомкнутым контактам 6-9. Взаимные блокировки, исключающие возможностъ одновременного включения пускателей PI, Р2 и Рт, осуществляются в схеме нормально замкнутыми контактами пускателей 9-10; 10-11; 18-20; 22-43. Запуск, реверс и остановка электродвигателя сверлильного агрегата осуществляется при помощи пускателей Р6 и Р7 путем нажатия на кнопки КнП3 (33-34), КнП4 (34-36) и КнС3 (31-32). Запуск и остановка электродвигателя заточного приспособления осуществляется пускателей Р5 путем наяатия не кнопки КнП2 (28-29) и КнС2(7-28). Остановку электродвигателей сверлильного агрегата и заточного приспособления можно осуществить путем нажатия на аварийную кнопку (КнАв). Нулевая защита осуществляется катушками магнитных пускателей. Защита от токов короткого замыкания осуществляется при помощи автоматических выключателей ВВ и В1. Защита от перегрузки электродвигателей осуществляется:

• главного привода — реле РТп1
• насоса охлаждения — реле РТп2
• заточного приспособления — реле РТп3
• сверлильного агрегата — реле РТп4

Включение электродвигателя шлифовального приспособления М4 осуществляется пакетным выключателем В2.

Строение коробки скоростей

При помощи коробки скоростей вращение от главного электрического двигателя передается шпиндельному узлу токарного станка ТВ-320. На трех валах коробки скоростей агрегата есть два блока шестерен, обеспечивающих 9 различных скоростей вращения шпинделя.

Корпус коробки скоростей может перемещаться по специальным пазам, что позволяет регулировать натяжение ремней, передающих вращение шпиндельному узлу. Чтобы переместить коробку, необходимо ослабить болты, которыми она фиксируется на направляющих. Чтобы валы коробки могли успешно переносить осевые и радиальные нагрузки, в их опорах установлены шариковые и роликовые подшипники, зазоры в которых регулируются при помощи специальных винтов и гаек.

Ремни, приводящие в движение шпиндель

Стандартное оснащение станка позволяет нарезать метрическую резьбу. Для других типов резьбы требуется дополнительный комплект шестерен, подбираемый согласно таблице на крышке гитары.

Сменные шестерни станка

Страновые форматы — ID Passport Express

Албания
Паспорт (40×50 мм)

Алжир
Паспорт (35×45 мм)

Ангола
Паспорт (40×50 мм)

Аргентина
Паспорт (1,5×1,5″)
Виза (40×40 мм)

Австралия
Лицензия на автобус и такси (65×65 мм) 90 005 Паспорт ребенка (до 3 лет) (35×45 мм)
Паспорт (35×45 мм)
Visa (35×45 мм)

Австрия
Паспорт (35×45 мм)

Азербайджан
Виза (30×40 мм)
Виза (35×45 мм)

Багамы
Багамские морские власти (BMA) (207×266 пикселей)

Бангладеш
Паспорт 9 0006 (40×50 мм)
Visa (37×37 мм)
Виза (35х45 мм)

Беларусь
Паспорт (35х45 мм)
Паспорт (40х50 мм)
Виза (3 5×45 мм)

Бельгия
Паспорт (35×45 мм)
Паспорт ребенка (до 6 лет) (35×45 мм)

Бразилия

Удостоверение личности предприятия (20×20 мм)
Удостоверение личности (30×40 мм) 900 07
Паспорт (30×40 мм)
Паспорт (50×70 мм)
Идентификационная карта Social Club (20×20 мм)
Visa (30×40 мм)
Visa (онлайн-приложение) (431×531) px

9000 2 Болгария
Паспорт (35×45 мм)

Камбоджа
Паспорт (35×45 мм)
Виза (35×45 мм)
Виза (онлайн-заявка) (700×900) px)

Камерун

Паспорт [NL] (40×40 мм )
Паспорт [NL] (40×50 мм)
Виза (35×45 мм)

Канада

Гражданство (50×70 мм) 9000 7
Лицензия на огнестрельное оружие (45×57 мм)
International Experience Canada (разрешение на работу ) (827×1063 px)
Паспорт (50×70 мм)
Паспорт (цифровой формат) (1200×1600 px)
Вид на жительство (50×70 мм)
Проверка персонала (43×54 мм) Visa
(цифровой формат) (420×540 пикселей)
Visa [~NL] (35×45 мм) Visa [NL] (50×70
мм)

Чили
Паспорт (45×45 мм)

Китай
Паспорт (33×48 мм)
Паспорт (цифровой формат)   (390×567 пикселей)
Visa (35×45 мм)
Visa 90 006 (33×48 мм)
Visa (цифровой формат)   ( 390×567 пикселей)

Колумбия
Паспорт (40×50 мм)
Виза (цифровой формат) (600×800 px)

Хорватия
Водительские права (30×35 мм)
Паспорт (35×45 мм)

Чехия
Водительское удостоверение (35×45 мм)
ID-карта (35×45 мм)
ID-карта (цифровой формат) (614×803 px)
Паспорт (35×45 мм) 9 0005 Паспорт (посольство в Берне) (50х50 мм) )

Дания
Паспорт (35×45 мм)

Египет
Виза (35×45 мм

Эстония
Паспорт ребенка (до 11 лет)  (40×50 мм)
ID-карта (40×50 мм) мм)
Паспорт (40×50 мм)

Фиджи
Паспорт (35×45 мм)
Виза (35×45 мм) 900 08

Финляндия
Паспорт ребенка (до 11 лет) (36×47 мм)
Паспорт (36×47 мм)
Паспорт (цифровой формат) (500×653 px)
Valttikortti (цифровой формат) (600×800 px)
Visa (36×47 мм

Франция
Карта BTP (цифровой формат) (360×468 px)
Детский паспорт (35×45 мм)
ePhoto – Водительское удостоверение (414×532 px)
Паспорт (35×45 мм)
Work Holiday Visa (PVT) 9 0006 (35×45 мм)

Free Style
Free Style (15×24 мм)
Free Style (20×30 мм)
Free Style (25×25 мм)
Free Style (30×30 мм)
Free Style (35×45 мм) 9000 5 Свободный стиль (40×50 мм)
Free Style (45×60 мм)
Free Style (50×70 мм)
Free Style (89×127 мм)
Free Style (102×152 мм)



Гамбия
Паспорт (35×45 мм) )

Германия
AOK Elektronische Gesundheitskarte (eGK) (30 x 40 мм)
AOK Elektronische Gesundheitskarte (eGK) (35×45 мм)
AOK Elektronische Gesundheitskarte (eGK) (135×172 px)
Паспорт ребенка (до 11 лет) (35×45 мм)
Заявление о приеме на работу (40×55 мм)
Заявление о приеме на работу (4 0x60 мм)
Заявление о приеме на работу (45×60 мм)
Заявление о приеме на работу (50×70 мм)
Заявление о приеме на работу (50×75 мм)
Заявление о приеме на работу (50×80 мм)
Заявление о приеме на работу (60×80 мм)
Заявление о приеме на работу (60×90 мм)
Заявление о приеме на работу (70×100 мм)
Заявление о приеме на работу ( 70×110 мм)
Прочие удостоверения личности (35×45 мм)
Паспорт (35×45 мм)

Гана
Виза (цифровой формат) (600×600 px)

Греция
Водительские права (40×60) мм)
Карта Ex Patriot (Omogenis) (27×29 мм)
ID Карточка (36×36 мм)
Военный билет A (25×25 мм)
Военный билет B (30×30 мм)
Военный билет C (35×45 мм)
Военный билет D (60×90 мм)
Паспорт 90 006 ( 40×60 мм)
Студенческий билет (35×45 мм

Гвинея
Паспорт (35×45 мм)

900 03 Гонконг
Паспорт (40×50 мм)

Индия
OCI (51×51 мм)
Паспорт (35×35 мм) )
Паспорт (40×40 мм)
Паспорт (50×50 мм)
Карта лиц индийского происхождения (PIO) (35×35 мм)
Карта лиц индийского происхождения (PIO) (50×50 мм)
Visa (35×45 мм)
Visa (50×50 мм) )
Visa (онлайн-заявка) (600 x 600 пикс. )

Индонезия
Паспорт (35×45 мм)

Иран
Паспорт [~NL,AU] (30×40 мм)
Паспорт [AU] (40×60 мм) 90 005 Паспорт [NL] (35×45 мм)
Виза [~NL] (30×40 мм)
Виза [NL] (35×45 мм)

Ирак
Паспорт (50×50 мм)
Visa (50×50 мм)

Ирландия
Паспорт (35×45 мм)
Паспорт (цифровой формат) (715×951 px

Израиль
Паспорт (2×2″)
Паспорт (35×45 мм)
Виза (2×2″)
Виза (3 5×45 мм

Италия
Паспорт (35×45 мм)
Паспорт (35×40 мм)

Ямайка
Паспорт (35×45 мм)

Япония
Регистрация иностранца (35 x45 мм)
Паспорт (35×45 мм)
Виза (45×45 мм)

Казахстан
Виза (35х45 мм)

Кения
Виза (55х55 мм)
Виза (цифровой формат) (207х207 пикселей)
Виза (цифровой формат) (500×500 px

Латвия
Паспорт (35×45 мм)
Виза (35×45 мм)

Ливан
Паспорт (35×45 мм)
Виза ( 35×45 мм)

Литва
Паспорт ребенка (40×60 мм)
Паспорт [~DE] (40×60 мм)
Паспорт [DE] (40×60 мм)

Люксембург
Паспорт (35 x45 мм)

Малайзия
Паспорт (35×50 мм
Visa (35×50 мм)

Мальта
Паспорт (30×40 мм

Мексика
Filiación (35×50 мм) 9 0005 Паспорт (35×45 мм)
Студенческий билет (35×45 мм)
Титуло (60×90 мм)

Марокко
Удостоверение личности (35×45 мм)
Паспорт (35×45 мм)
Виза [FR] (30×40 мм)

Мьянма (Бирма)
Виза (35×45 мм)
Visa (38×46 мм)
Visa (цифровой формат) (800×1200 px)

Непал
Visa (цифровой формат) (450×45 0 px)

Нидерланды
Паспорт ребенка (под 10) (35×45 мм)
Водительские права (бета) (35×45 мм)
Паспорт (35×45 мм)

Новая Зеландия
Паспорт ребенка (до 12 лет) (35×45 мм)
Паспорт ребенка (до 12 лет) ) (цифровой формат) (1800×2400 px)
Водительское удостоверение (35×45 мм)
Карта HANZ 18+ (подтверждение возраста) (35×45 мм)
Паспорт (35×45 мм)
Паспорт (цифровой формат) 900 06 (1800×2400 пикселей) )
Visa (цифровой формат) (1500×2000 px)

Нигерия
Паспорт (35×45 мм)
Виза (35×45 мм)

Норвегия
Паспорт (35×45 мм)

Оман
Паспорт ( 40×60 мм)
Visa (40×60 мм)

Пакистан
Паспорт (35×45 мм)

Папуа-Новая Гвинея 9000 4
Паспорт (35×45 мм)

Филиппины
Паспорт (35×45 мм)
Виза (35×45 мм)

Оман
Паспорт (40×60 мм) 9 0005 Виза (40×60 мм)

Папуа-Новая Гвинея
Паспорт (35×45 мм)

Филиппины
Паспорт (35×45 мм)

Польша
Паспорт ребенка (до 11 лет) (35×45 мм)
Паспорт ребенка (до 5 лет) (35×45 мм) 9000 5 Паспорт (35×45 мм)

Португалия
Удостоверение личности (32×32 мм)
Паспорт (35×45 мм)
Visa (35×45 мм)

Румыния
Сертификат ADR ( A. R.R.) (25×32 мм)
ID-карта (30×40 мм)
ID Card (30×47 мм)
Паспорт (35×45 мм)
Visa (35×45 мм)

Россия
Внутренний пропуск порт (35×45 мм)
Водительское удостоверение (30×40 мм)
Удостоверение личности пенсионера лиц (30х40 мм)
Заграничный паспорт (35×45 мм)
Медицинская лицензия (30×40 мм)
Другие удостоверения личности A (35×45 мм)
Другие удостоверения личности B (30×40 мм)
Паспорт (30×40 мм)
Военный билет (30×40 мм)
Студенческий билет Карта (30х40 мм)
Временная регистрация (30х40 мм)
Виза (30х40 мм)
Виза (35х45 мм)

Саудовская Аравия
Паспорт (40х60 мм)
Виза (2х2) “)
Виза [~NL] (35×45 мм)

Шенген
Паспорт (35×45 мм)

Сербия
Удостоверение личности (50×50 мм)
Военный билет (30×35 мм)

Сингапур
Паспорт (35x 45 мм)
Паспорт (цифровой формат) (400×514 px

Словения
Паспорт (35×45 мм)

Южная Африка
Удостоверение личности (35×45 мм)
Паспорт (35×45 мм)
Виза (35×45 мм) 9 0008

Южная Корея
Паспорт (35×45 мм)

Испания
Удостоверение личности (DNI) (30×40 мм)
Паспорт (30×40 мм)
Visa (30×40 мм)
Удостоверение личности (DNI) (30×40 мм)

9 0003 Шри   Ланка
Паспорт ( 35×45 мм)

Швеция
Паспорт (35×45 мм)

Швейцария
Паспорт ребенка (до 11 лет) (35×45 мм)
Паспорт (35×45 мм)
Паспорт (цифровой формат) (1440×1980 px)

Сирия
Паспорт (40×40 мм

Таиланд
Виза (35×45 мм)
Виза (40×60 мм)
Разрешение на работу (50×60 мм)

Турция
Пропуск порт (35×45 мм)
Паспорт (50×50 мм)
Паспорт (45×60 мм) мм)
Паспорт (50х60 мм)

Уганда
Паспорт (35х45 мм)

Украина
Внутренний паспорт (35х45 мм)
Международный Паспорт (35×45 мм)
Паспорт (доп. фото) (100×150 мм)
Visa (35×45 мм)

Соединенное Королевство
Реестр строительных навыков (300×350 px)
Водительские права (35×45 мм)
Электронный паспорт (цифровой формат) (600x 770 px)
Паспорт (35×45 мм)
Виза (35×45 мм)

США
Лотерея ДВ-2019 (Зеленая карта) (600×600 px)
Удостоверение личности владельца огнестрельного оружия (FOID) 90 006 (1,25×1,5″)
Удостоверение личности владельца огнестрельного оружия ( FOID) [штат Иллинойс] (2×2″)
Идентификатор владельца огнестрельного оружия (FOID) [штат Иллинойс] (900×900 px)
Паспорт (2×2″)
Паспорт (цифровой формат) (900×900 px)
Виза (2×2″)
Виза (цифровая формат) (900×900 px)

Вьетнам
Паспорт (40×60 мм)
Виза (35×45 мм) )
Visa (40×60 мм)

Passport Advantage (HMO D-SNP) h2799- 001-000 Детали плана на 2023 год и расходы

План слишком новый, чтобы его можно было измерить* на плановый год 2023

$0. 00 Ежемесячный премиум

Passport Advantage (HMO D-SNP) — это план HMO D-SNP Medicare Advantage (Medicare Part C), предлагаемый Molina Healthcare, Inc.,

Идентификатор плана: h2799-001-000

* Ежегодно Центры услуг Medicare и Medicaid (CMS) оценивают планы на основе 5-звездочной рейтинговой системы.

$0.00 Ежемесячный премиум

Бенефициары Medicare штата Кентукки могут рассмотреть возможность пересмотра своих вариантов плана Medicare Advantage (Medicare Part C). План Medicare Advantage объединяет ваши льготы по программе Original Medicare (часть A и часть B) в единый план.

Большинство планов Medicare Advantage покрывают лекарства, отпускаемые по рецепту, и многие планы могут предлагать другие дополнительные льготы, которые не покрываются Original Medicare.

Узнайте больше о планах Kentucky Medicare Advantage, подобных приведенному ниже, и найдите план, предлагающий желаемые преимущества по доступной цене.

Основные расходы и покрытие

Покрытие	Детали
Ежемесячный страховой взнос	$0,00
Покрытие Vision
Стоматологическое покрытие
Слуховое покрытие
Рецептурные препараты
Медицинская франшиза	0,00 долл. США
Максимальная сумма наличных средств	0,00 долл. США
Начальный лимит покрытия лекарств	0,00 долл. США
Лимит страхового покрытия лекарств	7 400,00 долл. США

Изучая планы Kentucky Medicare, обязательно узнайте, входят ли ваши врачи в сеть планов.
