Как сделать блок питания на 12 В из энергосберегающей лампы

Главная » Виды ламп » Люминесцентные лампы

Автор: Школа светодизайна MosBuild

Несмотря на небольшие размеры энергосберегающих ламп, в них много электронных компонентов. По своему устройству это обычная трубчатая люминесцентная лампа с миниатюрной колбой, но только свернутой в спираль или иную пространственную компактную линию. Ее поэтому называют компактной люминесцентной лампой (в сокращении КЛЛ).

И для нее характерны все те же самые проблемы и неисправности, что и для больших трубчатых лампочек. Но электронный балласт лампочки, которая перестала светить, скорее всего, из-за перегоревшей спирали, обычно сохраняет свою работоспособность. Поэтому его можно использовать для каких-либо целей как импульсный блок питания (в сокращении ИБП), но с предварительной доработкой.

Об этом и пойдет речь далее. Наши читатели узнают, как сделать блок питания из энергосберегающей лампы.

Содержание

1. В чем разница между ИБП и электронным балластом
2. В чем суть реконструкции балласта
3. Трансформатор из дросселя
4. Тестирование ИБП
5. Более мощный ИБП с отдельным трансформатором

В чем разница между ИБП и электронным балластом

Сразу предупредим тех, кто ожидает получение мощного источника питания из КЛЛ – большую мощность получить в результате простой переделки балласта нельзя. Дело в том, что в катушках индуктивности, которые содержат сердечники, рабочая зона намагничивания жестко ограничена конструкцией и свойствами намагничивающего напряжения. Поэтому импульсы этого напряжения, создаваемые транзисторами, точно подобраны и определены элементами схемы. Но такой блок питания из ЭПРА вполне достаточен для питания светодиодной ленты. Тем более что импульсный блок питания из энергосберегающей лампы соответствует ее мощности.

А она может быть до 100 Вт.

Наиболее распространенная схема балласта КЛЛ построена по схеме полумоста (инвертора). Это автогенератор на основе трансформатора TV. Обмотка TV1-3 намагничивает сердечник и выполняет при этом функцию дросселя для ограничения тока через лампу EL3. Обмотки TV1-1 и TV1-2 обеспечивают положительную обратную связь для появления напряжения, управляющего транзисторами VT1и VT2. На схеме красным цветом показана колба КЛЛ с элементами, которые обеспечивают ее запуск.

Пример распространенной схемы балласта КЛЛ

Все катушки индуктивности и емкости в схеме подобраны так, чтобы получить в лампе точно дозированную мощность. С ее величиной связана работоспособность транзисторов. А поскольку они не имеют радиаторов, не рекомендуется стремиться получать от переделанного балласта значительную мощность. В трансформаторе балласта нет вторичной обмотки, от которой питается нагрузка. В этом главное отличие его от ИБП.

В чем суть реконструкции балласта

Чтобы получить возможность подключения нагрузки к отдельной обмотке, надо либо намотать ее на дросселе L5, либо применить дополнительный трансформатор. Переделка балласта в ИБП предусматривает:

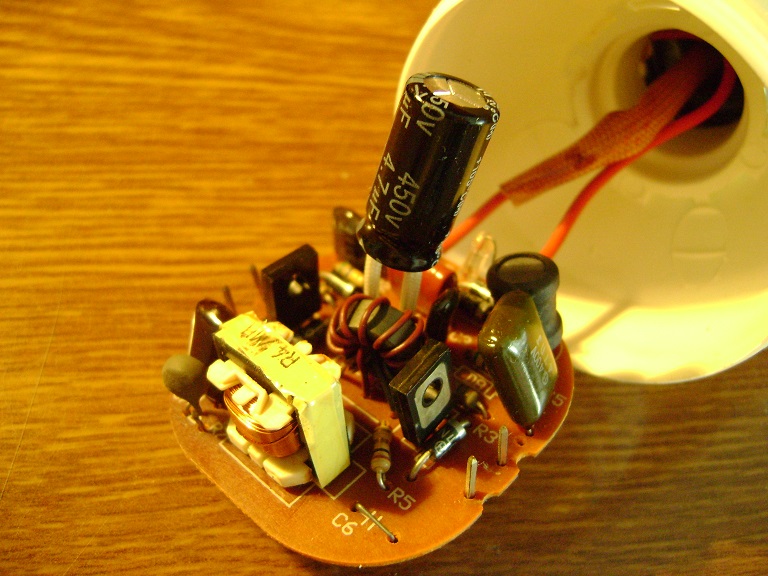

Плата балласта извлечена из лампы

Для дальнейшей переделки электронного балласта в блок питания из энергосберегающей лампы надо принять решение относительно трансформатора:

• использовать имеющийся дроссель, доработав его;
• либо применить новый трансформатор.

Трансформатор из дросселя

Далее рассмотрим оба варианта. Для того чтобы воспользоваться дросселем из электронного балласта, его надо выпаять из платы и затем разобрать. Если в нем применен Ш-образный сердечник, он содержит две одинаковые части, которые соединены между собой. В рассматриваемом примере для этой цели применена оранжевая клейкая лента. Она аккуратно удаляется.

Удаление ленты, стягивающей половинки сердечника

Половинки сердечника обычно склеены так, чтобы между ними оставался зазор. Он служит для оптимизации намагничивания сердечника, замедляя этот процесс и ограничивая скорость нарастания тока. Берем наш импульсный паяльник и нагреваем сердечник. Прикладываем его к паяльнику местами соединения половинок.

Рассоединяем склеенные половины сердечника

Разобрав сердечник, получаем доступ к катушке с намотанным проводом. Обмотку, которая уже есть на катушке, отматывать не рекомендуется. От этого изменится режим намагничивания. Если свободное место между сердечником и катушкой позволяет обернуть один слой стеклоткани для улучшения изоляции обмоток друг от друга, надо сделать это. А потом намотать десять витков вторичной обмотки проводом подходящей толщины. Поскольку мощность нашего блока питания будет небольшой, толстый провод не нужен. Главное, чтобы он поместился на катушке, и половинки сердечника наделись на него.

Разобранный дроссель

Намотав вторичную обмотку, собираем сердечник и закрепляем половинки клейкой лентой. Предполагаем, что после тестирования БП станет понятно, какое напряжение создается одним витком. После тестирования разберем трансформатор и добавим необходимое число витков. Обычно переделка имеет целью сделать преобразователь напряжения с выходом 12 В. Это позволяет получить при использовании стабилизации зарядное устройство для аккумулятора. На такое же напряжение можно сделать и драйвер для светодиодов из энергосберегающей лампы, а также зарядить фонарик с питанием от аккумулятора.

Поскольку трансформатор нашего ИБП, скорее всего, придется доматывать, впаивать его в плату не стоит. Лучше припаять проводки, торчащие из платы, и к ним на время тестирования припаять выводы нашего трансформатора. Концы выводов вторичной обмотки надо очистить от изоляции и покрыть припоем. Затем либо на отдельной панельке, либо прямо на выводах намотанной обмотки надо собрать выпрямитель на высокочастотных диодах по схеме моста. Для фильтрации в процессе измерения напряжения достаточно конденсатора 1 мкФ 50 В.

Готовая к тестированию плата с выпрямителемСхема импульсного блока питания

Тестирование ИБП

Но перед присоединением к сети 220 В последовательно с нашим блоком, переделанным своими руками из лампы, обязательно соединяется мощный резистор. Это мера соблюдения безопасности. Если через импульсные транзисторы в блоке питания потечет ток короткого замыкания, резистор его ограничит. Очень удобным резистором в таком случае может стать лампочка накаливания на 220 В. По мощности достаточно применить 40–100-ваттную лампу. При коротком замыкании в нашем устройстве лампочка будет светиться.

Последовательное соединение платы с лампочкой перед подачей напряжения 220 В

Далее присоединяем к выпрямителю щупы мультиметра в режиме измерения постоянного напряжения и подаем напряжение 220 В на электрическую цепь с лампочкой и платой источника питания. Предварительно обязательно изолируются скрутки и открытые токоведущие части. Для подачи напряжения рекомендуется применить проводной выключатель, а лампочку вложить в литровую банку. Иногда они при включении лопаются, а осколки разлетаются по сторонам. Обычно испытания проходят без проблем.

Более мощный ИБП с отдельным трансформатором

Они позволяют определить напряжение и необходимое число витков. Трансформатор дорабатывается, блок снова испытывается, и после этого его можно применить как компактный источник питания, который намного меньше аналога на основе обычного трансформатора 220 В со стальным сердечником.

Чтобы увеличить мощность источника питания, надо применить отдельный трансформатор, сделанный аналогично из дросселя. Его можно извлечь из лампочки большей мощности, сгоревшей полностью вместе с полупроводниковыми изделиями балласта. За основу берется та же схема, которая отличается присоединением дополнительного трансформатора и некоторых других деталей, изображенных красными линиями.

ИБП с дополнительным трансформатором

Выпрямитель, показанный на изображении, содержит меньше диодов по сравнению с выпрямительным мостом. Но для его работы потребуется больше витков вторичной обмотки. Если они не вмещаются в трансформатор, надо применить выпрямительный мост. Более мощный трансформатор делается, например, для галогенок. Кто использовал обычный трансформатор для системы освещения с галогенками, знает, что они питаются достаточно большим по величине током.

Поэтому трансформатор получается громоздким.

Если транзисторы разместить на радиаторах, мощность одного блока питания можно заметно увеличить. А по весу и габаритам даже несколько таких ИБП для работы с галогенными светильниками получатся меньше и легче одного трансформатора со стальным сердечником равной им мощности. Другим вариантом использования работоспособных балластов экономок может быть их реконструкция для светодиодной лампы. Переделка энергосберегающей лампы в светодиодную конструкцию очень проста. Лампа отсоединяется, а вместо нее подключается диодный мост.

На выходе моста подключается определенное количество светодиодов. Их можно подключить между собой последовательно. Важно, чтобы ток светодиода равнялся току в КЛЛ. Энергосберегающие лампочки можно назвать ценным полезным ископаемым в эпоху светодиодного освещения. Они могут найти применение даже после завершения своего срока службы. И теперь читатель знает детали этого применения.

Самоделки

Понравилась статья? Поделиться с друзьями:

Блок питания из энергосберегающей лампы своими руками: схема

Компактные люминесцентные лампы (КЛЛ или «энергосберегайки») появились в быту довольно давно, но до сих пор удерживают если не первенство среди осветительных приборов, то одно из ведущих мест. Они компактны, экономичны, могут работать вместо обычной лампочки накаливания. Но есть у этих приборов и недостатки. Несмотря на заявленный производителем срок эксплуатации КЛЛ часто выходят из строя, даже не выработав свой ресурс.

Виной этому чаще всего становится нестабильное питающее напряжение и частое «щелканье» выключателем. Можно ли как-то использовать сгоревший прибор, который стоит довольно больших денег? Конечно, можно! В этой статье мы попытаемся собрать блок питания из энергосберегающей лампы своими руками.

Содержание:

1. Устройство и принцип работы ЭПРА

2. Отличия конструкции лампы от импульсного блока

3. Схема переделки ЭПРА в ИБП

4. Как увеличить мощность

5. И напоследок несколько рекомендаций

Устройство и принцип работы ЭПРА

Прежде чем взяться за переделку электронного балласта для компактных люминесцентных ламп, познакомимся с этим узлом и принципом его работы поближе. Основная задача балласта:

• запустить газоразрядную трубку лампы;
• поддерживать необходимые для работы трубки ток и напряжение.

Взглянем на классическую схему электронного балласта или, если называть его правильно, ЭПРА (Электронный ПускоРегулирующий Аппарат).

Схема ЭПРА (электронного балласта) для энергосберегающих ламп

По сути, это обычный импульсный блок питания с незначительными отличиями, но о них позже. Напряжение сети подается на мостовой выпрямитель VD1-VD4, сглаживается конденсатором С1 и поступает на высокочастотный (частота автоколебаний 10-60 кГц) генератор, собранный на транзисторах VT2, VT3. Генерация в нем возникает за счет положительной обратной связи, которую обеспечивает трансформатор Т1, запуск при подаче питания происходит благодаря симметричному динистору DB1.

Импульсное напряжение через токоограничивающий дроссель Т2 поступает на энергосберегающую лампу, выполненную в виде изогнутой трубки. Конденсатор С8 нужен для создания высоковольтного импульса, поджигающего трубку. Как только в лампе произошел пробой газового участка, в работу вступает дроссель, ограничивающий ток на необходимом для работы лампы уровне. Поскольку частота напряжения относительно высокая, дроссель получился весьма компактным.

Важно! Производители энергосберегающих ламп используют в своих изделиях различные схемы балластов, но принцип работы у них один и тот же.

к содержанию ↑

Отличия конструкции лампы от импульсного блока

Чем же отличается электронный балласт КЛЛ от импульсного блока питания (ИБП)? Прежде всего на выходе балласта стоит токоограничивающий дроссель. Далее, схема не имеет гальванической развязки сетевого напряжения с выходным, поэтому все элементы схемы, которую питает ЭПРА, находятся под опасным для жизни напряжением. А теперь попытаемся сделать импульсный блок питания из энергосберегающей лампы.

Кроме указанных отличий, на выходе ЭПРА напряжение импульсное, тогда как блок питания обычно выдает постоянное.

к содержанию ↑

Схема переделки ЭПРА в ИБП

Для переделки ЭПРА в блок питания необходимо решить три задачи:

1. Обеспечить электробезопасность, создав гальваническую развязку.
2. Понизить выходное напряжение преобразователя, поскольку на его выходе оно довольно высокое – прядка 100–150 В.
3. Выпрямить выходное напряжение.

Если необходим блок питания небольшой мощности – до 15 Вт, то никакой особой переделки ЭПРА не потребуется. Достаточно десятка сантиметров обмоточного провода, четыре диода и пары конденсаторов. Ну и, конечно, понадобится электронный балласт от лампы мощностью 40 Вт. Взглянем на доработанную схему:

Простой импульсный блок питания на 12 В из ЭПРА люминесцентной лампы

Здесь дроссель исполняет роль развязывающего и одновременно понижающего трансформатора блока питания, а выпрямитель (диоды VD8-VD11) делают из импульсного напряжения постоянное. Конденсаторы С8 и С9 – сглаживающие. В остальном работа блока питания ничем не отличается от схемы ЭПРА.

Переделку ЭПРА в блок питания будем производить в следующей последовательности:

1. Удаляем люминесцентную трубку и конденсатор С8.
2. Соединяем выводы конденсаторов С6, С7 и дросселя Т2, которые ранее шли на лампу, между собой. Проще всего это сделать, просто замкнув все выводы лампы.

Теперь наш дроссель является нагрузкой преобразователя. Осталось лишь домотать на него вторичную обмотку. Так как частота преобразования довольно высока, понадобится всего несколько витков обмоточного провода диаметром 0.5-0.8 мм. Зазор между сердечником и обмоткой дросселя невелик, но его вполне достаточно для нескольких витков, число которых подбирается экспериментально.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Для большей надежности блока питания лучше использовать не обычный обмоточный провод в эмалевой изоляции, а монтажный во фторопластовой. Это исключит пробой между обмотками при неаккуратной намотке и появлении опасного напряжения во вторичной цепи.

Методика намотки следующая. Наматываем в качестве вторичной около 10 витков, подключаем к ней диодный мост со сглаживающими конденсаторами и нагружаем будущий блок питания резистором мощностью около 30 Вт и сопротивлением 5-6 Ом. Замеряем напряжение на резисторе вольтметром постоянного тока. Затем делим полученное напряжение на количество витков, и выходит напряжение, получаемое с одного витка. Теперь делим необходимое нам напряжение (12-13 В) на последнее значение и получаем необходимое количество витков вторичной обмотки.

Предположим, намотав 10 витков, мы получили напряжение 8 В. 8/10=0.8. Значит, один виток выдает 0.8 вольт. Нам нужно 12. Делим 12 на 0.8, получаем 15. Итак, нам необходимо намотать 15 витков.

Штатный и доработанный дроссель блока питания из ЭПРА

В диодном мосте можно использовать любые выпрямительные диоды на обратное напряжение не ниже 25 В и ток 1А. Лучше для этих целей использовать диоды Шоттки – они имеют меньшее прямое падение напряжения и лучше работают в импульсном режиме, увеличивая КПД блока питания. На месте С8 может работать керамический конденсатор емкостью 0.1 мкФ, С9 – электролитический емкостью 10-50 мкФ и рабочее напряжение не ниже 25 В.

Всем хороша схема такого блока питания, но напряжение на его выходе не стабилизировано. То есть оно будет колебаться вместе с изменением сетевого. Выйти из положения довольно просто, установив в схему блока питания 12-вольтовый стабилизатор. Идеальным для этой цели будет интегральный стабилизатор КР142ЕН8Б или зарубежный аналог L1812. В этом случае выходной фрагмент схемы будет выглядеть так:

Схема блока питания со стабилизированным выходным напряжением

Конденсаторы С10 и С11 нужно взять тех же номиналов, что и С8, С9.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Если в схеме блока питания будет использоваться стабилизатор, то количество витков необходимо увеличить до получения напряжения на нагрузочном резисторе (см. методику расчета выше) 15-16 В. Именно такое напряжение является нормальным входным для линейного 12-вольтового стабилизатора.

к содержанию ↑

Как увеличить мощность

Обычно мощность КЛЛ относительно невелика и колеблется в пределах 10-40 Вт. В теории неплохо, но на практике все дело портит токоограничивающий дроссель. Он не дает самодельному блоку питания развить максимальную мощность, во-первых, из-за токоограничивающих свойств, а во-вторых, из-за собственной малой мощности. При увеличении тока магнитопровод начинает работать в режиме насыщения, уменьшая КПД блока питания и перегружая ключевые транзисторы, причем перегружая впустую.

Как же сделать относительно мощный блок питания из энергосберегающей лампы? Задача не так сложна, как кажется на первый взгляд. Для этого достаточно дроссель заменить на относительно мощный импульсный трансформатор. Конечно, тут потребуются более глубокие знания в радиотехнике, но оно того стоит.

Трансформатор можно взять, к примеру, из ненужного блока питания от компьютера или другой оргтехники (принтер, сканер, малогабаритный телевизор и т. п.). Еще понадобится резистор мощностью 3 Вт и сопротивлением 5 Ом, а также новый высоковольтный конденсатор на номинал 100 мкФ и рабочее напряжение не ниже 350 В. Взглянем на доработанную схему:

Схема блока питания с повышенной выходной мощностью

Здесь вместо дросселя установлен импульсный трансформатор, причем первичной обмоткой является та, что была подключена к преобразователю (высоковольтная), а вторичной – понижающая. Кроме того, резистор R1 выбран большей мощности, а емкость сглаживающего конденсатора С1 (по доработанной схеме С0) увеличена до 100 мкФ. В остальном схема практически не изменилась, но теперь она вполне способна отдать в нагрузку ток в 5-8 А при напряжении 12 В. Такие блоки питания уже вполне можно использовать для шуруповерта и подобных 12-вольтовых инструментов.

к содержанию ↑

И напоследок несколько рекомендаций

1. При первом пуске доработанный блок питания лучше подключать к сети через лампу накаливания 220 В 60-100 Вт. Если все в порядке, то лампа будет едва светиться. Если в схеме ошибка, то лампа будет гореть довольно ярко. Это сбережет транзисторы от пробоя при ошибках в монтаже.
2. Прежде чем запустить блок питания в долговременную работу, необходимо «погонять» его на нагрузочном резисторе. При этом трансформатор и транзисторы не должны нагреваться выше 60 градусов Цельсия.
3. Если трансформатор сильно греется, придется намотать понижающую обмотку более толстым проводом.
4. Если сильно греются транзисторы, их нужно снабдить небольшими радиаторами.
5. Не стоит использовать такой блок питания для зарядки и питания дорогостоящих гаджетов. Гораздо надежнее купить заводское питающее устройство. Это обойдется намного дешевле, чем ремонт, к примеру, ноутбука или смартфона.

На этом, пожалуй, беседу о переделке ЭПРА для компактных люминесцентных ламп в импульсный блок питания можно закончить. Если ты внимательно прочел статью и имеешь хотя бы небольшое понятие о радиотехнике, то справишься с этой несложной доработкой самостоятельно.
