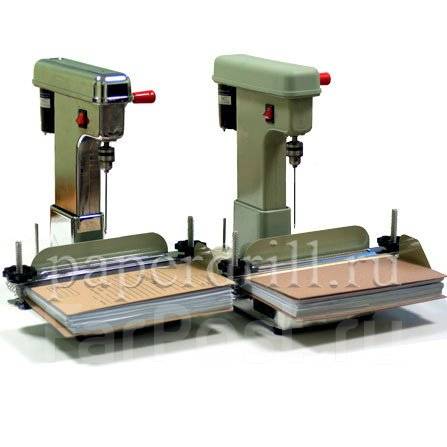

Yunger M168 (Лотос М168, Vektor M 168, ППК-М168)

Брошюровочно-переплетный станок Yunger M168 в металлическом корпусе (на российском рынке также известный под названием Yunger M 168 New, Лотос М168, ППК-М168, Vektor M 168, АПС М168, и др.) представляет собой настольное электрическое устройство для ниточного переплета дел временного и постоянного хранения. Машинка для прошивки документов Yunger М168 позволяет повысить скорость и удобство переплетных (архивных) работ, с его помощью можно организовать архивную обработку документации на рабочем месте без привлечения сторонних специалистов (архивных служб). Благодаря оригинальной конструкции работа  на устройстве проста, безопасна и не требует специальных навыков. Несмотря на компактный размер, переплетчик Yunger M168 имеет широкие возможности для применения не только в офисах и банках, но и в городских архивах, библиотеках, судах, военных и силовых структурах, образовательных учреждениях, в нотариате и мн. др. Использование устройства Yunger M168 не ограничивается только подшивкой документов составляющих документооборот организаций, брошюровочный станок Yunger 168 незаменим для прошивки договоров, личных дел, конкурсной документации, брошюр, судебных, уголовных и административных дел, нотариальных документов.



Принцип работы - станок производит сверление пачек документов (и картона) толщиной до 10 cм. (около 950 листов плотностью 80g/m2) перьевым сверлом с прорезью в форме крючка, с последующим продеванием нити сквозь отверстие, оператору станка остается завязать концы нити узлом. Для сверления отверстий в устройстве также может использоваться обычное сверло, при этом прошивка документов будет осуществляться цыганской иглой и нитью, также можно скрепить пачку бумаг металлопластиковыми стяжками.

Товар сертифицирован, все станки проходят контроль качества в России, Гарантия 1 год.



Комплект поставки (самая полная комплектация на рынке):

Переплетнo-брошюровочный станок Yunger m168: 1 шт.

Лоток для формирования пачки бумаг: 1 шт.

Игла-крючoк для сверления и вытягивания нити: 5 шт.

Сверло 4мм.: 2 шт.

Нить для прошивки  (20 г) : 1 шт.

Нить для прошивки  (50 м.) 1 шт.

Игла цыганская 125 мм. (для ручной прошивки) 1 шт.

Наклейка "прошито пронумеровано" лист-24 шт. 1 шт.

Архивная папка до 10 см. - 1 шт.

Контактные щетки двигателя: 2 шт.

Ремни приводные: 2 шт.

Все запасные части входят в стоимость станка.

Мечта Бухгалтера — переплетное оборудование, станки для прошивки документов в Казахстане | Каталог товаров | Yunger M168

Организовать архивную обработку документации на рабочем месте без привлечения сторонних специалистов (архивных служб) — это просто. Брошюровочный станок позволяет повысить скорость и качество переплетных работ, незаменим для прошивки конкурсной документации, брошюр, диссертаций либо многочисленных каталогов, информационных и рекламных материалов, которые в большом количестве поступают после посещения всевозможных выставок. Работа на устройстве проста, безопасна и не требует специальных навыков.

ОБОРУДОВАНИЕ ПРОХОДИТ ПРЕДПРОДАЖНУЮ ПОДГОТОВКУ И НАСТРОЙКУ, А ТАКЖЕ

КОНТРОЛЬ КАЧЕСТВА И ИМЕЕТ ПОВЫШЕННУЮ ПРОИЗВОДИТЕЛЬНОСТЬ (ОСТЕРЕГАЙТЕСЬ ДЕШЕВОГО ОБОРУДОВАНИЯ НЕПРОШЕДШЕГО ПРЕДПРОДАЖНУЮ ПОДГОТОВКУ):

ДВИГАТЕЛЬ — 180 W, УСИЛЕННЫЕ ПРИВОДНЫЕ РЕМНИ; МЕТАЛЛИЧЕСКИЕ ШКИВЫ С ПОДШИПНИКАМИ.

В комплекте с лотком (уголком) для формирования пачек документов.

Обновленная в 2017 году модель брошюровочно-переплетного станка Yunger M168 (на российском рынке также известный под названием Yunger M 168 New, Лотос М168, ППК-М168, Vektor M 168, АПС М168, и др.) представляет собой настольное электрическое устройство для ниточного переплета дел временного и постоянного хранения. Машинка для прошивки документов Yunger М168 позволяет повысить скорость и удобство переплетных (архивных) работ, с его помощью можно организовать архивную обработку документации на рабочем месте без привлечения сторонних специалистов (архивных служб). Благодаря оригинальной конструкции работа на устройстве проста, безопасна и не требует специальных навыков. Несмотря на компактный размер, переплетчик Yunger M168 имеет широкие возможности для применения не только в офисах и банках, но и в городских архивах, библиотеках, судах, военных и силовых структурах, образовательных учреждениях, в нотариате и мн. др. Использование устройства Yunger M168 не ограничивается только подшивкой документов составляющих документооборот организаций, брошюровочный станок Yunger 168 незаменим для прошивки договоров, личных дел, конкурсной документации, брошюр, судебных, уголовных и административных дел, нотариальных документов.

Товар сертифицирован, все станки проходят контроль качества в России.

Комплект поставки:

  • Переплетнo-брошюровочный станок Yunger 168: 1 шт;
  • Лоток для формирования пачки бумаг: 1 шт;
  • Игла-крючoк для сверления и вытягивания нити: 5 шт;
  • Сверло 4мм: 2 шт;
  • Нить для прошивки (20 г): 1 шт;
  • Нить для прошивки (50 м): 1 шт;
  • Игла цыганская 140 мм (для ручной прошивки) 1 шт;
  • Контактные щетки двигателя: 2 шт;
  • Ремни приводные: 2 компл.

Упаковка:

  • Размеры: 420 х 370 х 240 (мм), около 0,04 куб. м;
  • Вес: 7,7 кг.

Устройство для подшивки бумаг Yunger М 168 позволяет повысить скорость и качество переплетных работ. При помощи устройства для прошивки документов Yunger М168, возможно организовать архивную обработку документации на рабочем месте без привлечения сторонних специалистов (архивных служб). Благодаря оригинальной конструкции работа на устройстве проста, безопасна и не требует специальных навыков.

Несмотря на компактный размер, прошивочное устройство для документов Yunger 168 имеет повышенную производительность и широкие возможности для применения не только в офисах и банках, но и в городских архивах, библиотеках, образовательных учреждениях и мн. др.

Использование устройства Yunger M168 не ограничивается только подшивкой документов составляющих документооборот организации, станок Yunger 168 (брошюровочный станок) незаменим для прошивки конкурсной документации, брошюр, диссертаций либо многочисленных каталогов, информационных и рекламных материалов, которые в большом количестве поступают после посещения всевозможных выставок.

Кроме того станок Yunger 168 может использоваться в качестве сверлильного устройства, что автоматически расширяет возможности его применения, для изготовления переплетов фотоальбомов, перекидных каталогов в том числе из плотного картона и кожи.

Рекомендуем приобрести картон для переплетных работ А4.

Станок для прошивки документов Yunger m168: цена, инструкция

Описание

Станок для прошивки документов Yunger m168: как использовать

Модель брошюровочно-переплетного станка Yunger M-168 представляет собой настольное электрическое устройство для ниточного переплета дел временного и постоянного хранения.

Купить станок Yunger M-168 для прошивки документов с доставкой вы можете у нас в магазине по лучшей цене!

Товар сертифицирован, все станки проходят контроль качества, Гарантия 1 год.

Переплетчик Yunger M-168 используют в городских архивах, библиотеках, судах, военных и силовых структурах, образовательных учреждениях, в нотариате и мн. др. Брошюровочный станок Yunger М-168 незаменим для прошивки договоров, личных дел, конкурсной документации, брошюр, судебных, уголовных и административных дел, нотариальных документов. Устройством легко пользоваться и без специального обучения.

Станок производит сверление пачек документов (и картона) толщиной до 10 cм (около 950-1000 листов плотностью 80g/m2) перьевым сверлом с прорезью в форме крючка, с последующим продеванием нити сквозь отверстие. Затем оператору станка остается завязать концы нити узлом. Для сверления отверстий в устройстве также может использоваться обычное сверло, при этом прошивка документов будет осуществляться цыганской иглой и нитью, также можно скрепить пачку бумаг металлопластиковыми стяжками.

Технические характеристики станка Yunger M-168

  • Вес: 6 кг
  • Толщина прошивки: до 100 мм.
  • Ширина прошиваемой папки: 320 и 340 мм (два лотка в комплектации)
  • Диаметр сверления отверстий : 4 мм. (с использование сверла 4 мм.)
  • Электрический привод – 180 Вт, 220 В, 50/60 Hz.
  • Уровень шума – 60 дБ.
Комплект поставки (самая полная комплектация на рынке):
  • Брошюровочно-перплетный станок Yunger М-168: 1 шт.
  • Лоток для формирования пачки бумаг: 1 шт.
  • Игла-крючок для сверления и вытягивания нити: 3 шт.
  • Сверло 4 мм: 1 шт.
  • Нить для прошивки  (20 г) : 1 шт.
  • Ремни приводные: 2 шт.
  • Отвертка: 1 шт.
  • Ключ: 1шт.
  • Щетки для двигателя: 2 комплекта
  • Игла цыганская: 1шт.
    Все запасные части входят в стоимость станка.

Упаковка: 420 х 370 х 240 (мм.), объем 0,04 куб.м. Вес: 7 кг

Для того чтобы содержать рабочее место в чистоте, дополнительно можно купить лоток-подставку для сбора бумажных опилок в разделе

Запасные части.

Переплетный станок

Yunger М168 A  PRO укреплены все механизмы предыдущих поколений данного станка и наличие лотка значительно упрощает сталкивание (выравнивание) бумаги перед брощюровкой. Сшивание бумаги на переплетном станке Yunger М168 PRO с лотком значительно быстрее, чем на переплетном станке без лотка.

Устройство для прошивки документов Yunger M168 A PRO (Юнгер М168 A PRO) (на российском рынке также известное под названиями Лотос М168, ППК М168) представляет собой брошюровочно-переплетный станок (машинку) с электрическим приводом, предназначенный для архивной обработки бухгалтерских и прочих документов.

Брошюровочно-переплетный станок Yunger M168 A PRO производит сверление пачек документов (и картона) толщиной до 10 cм.

(около 900 листов плотностью 80 г/м.кв.), а также автоматическое продевание нити для прошивки. Для сверления отверстий в устройстве Yunger M168 A PRO может использоваться обычное сверло, при этом прошивка документов осуществляется удлиненной иглой и нитью, также можно скрепить пачку бумаг пластиковыми стяжками.

Брошюровочно-переплетный станок Yunger M168 представляет собой гибрид сверлильного станка и швейной машинки. Yunger M168 производит сверление иглой бумажной папки с последующим вытягиванием нити. Yunger M168 A PRO компактен, надежен, прост в эксплуатации. Станок Yunger M168 A PRO сертифицирован в России по ГОСТ - Р 12.2.133-97, ISO 9001-2000.

Устройство для подшивки бумаг и документов Yunger M168 A PRO позволяет повысить скорость и качество переплетных работ. При помощи устройства для прошивки бумаг и документов Yunger M168 A PRO, возможно организовать архивную обработку документации на рабочем месте без привлечения сторонних специалистов (архивных служб).

Благодаря оригинальной конструкции работа на брошюровочно-переплетном станке Yunger M168 A PRO, безопасна и не требует специальных навыков.

Несмотря на компактный размер, прошивочное устройство для бумаг и документов Yunger M168 A PRO имеет повышенную производительность и широкие возможности для применения не только в офисах и банках, но и в городских архивах, библиотеках, образовательных учреждениях и многих других.

Использование устройства для прошивки бумаг и документов Yunger M168 не ограничивается только подшивкой документов составляющих документооборот организации, брошюровочно-переплетный станок Yunger M168 A PRO незаменим для прошивки конкурсной документации, брошюр, диссертаций либо многочисленных каталогов, информационных и рекламных материалов, которые в большом количестве поступают после посещения всевозможных выставок. Кроме того брошюровочно-переплетный станок Yunger M168 A PRO может использоваться в качестве сверлильного устройства, что автоматически расширяет возможности его применения, для изготовления переплетов фотоальбомов, перекидных каталогов в том числе из плотного картона и кожи.

Комплект поставки

5М161 Станок зубодолбежный вертикальный полуавтомат схемы, описание, характеристики

Сведения о производителе зубодолбежного полуавтомата 5М161

Производитель вертикального зубодолбежного полуавтомата 5М161 Клинский станкостроительный завод, КСЗ, основанный в 1897 году.

Станки, выпускаемые Клинским станкостроительным заводом, КСЗ


5М161 Станок вертикальный зубодолбежный универсальный полуавтомат. Назначение и область применения

Зубодолбежный станок 5М161 заменил в производстве модель 5В161. Разработчик станка — Егорьевский станкостроительный завод «Комсомолец».

Универсальный зубодолбежный станок полуавтомат 5М161 предназначен для нарезания зубьев на цилиндрических шестернях внутреннего и наружного зацепления диаметром до 800 мм и модулем до 12 мм как с открытыми, так и закрытыми венцами (блок-шестерни) в условиях единичного и серийного производства.

Особенности конструкции и принцип работы станка

Нарезаемое колесо крепится на горизонтальной планшайбе стола станка 5М161 при помощи специального приспособления. Для выверки биения заготовки планшайба может вращаться ускоренно от отдельного привода. Стол может перемещаться по горизонтальным направляющим станины; ускоренно от отдельного привода для ориентировочной установки в исходное положение; замедленно от руки для точной установки в исходное положение и для врезания долбяка в заготовку; механически (радиальная подача) для врезания долбяка в заготовку на заданную глубину.

Зубодолбежный станок 5М161 работает по замкнутому автоматическому циклу, причем после пуска станка начинается одновременное движение долбяка, обкат и радиальная подача. По достижении долбяком заданной глубины процесс врезания автоматически прекращается, после чего планшайба стола делает один полный оборот.

Станок 5М161 может работать как по однопроходному, так и по двухпроходному циклу, причем в зависимости от настройки станка во время перехода на второй проход скорость резания и подача могут изменяться автоматически, что значительно повышает производительность станка, стойкость инструмента и точность нарезания.

На станке 5М161 можно нарезать косозубые колеса при помощи специально изготовляемого приспособления, которое монтируется на суппорте станка.

Обработка зубьев производится зуборезным долбяком, закрепленным на шпинделе, совершающим возвратно-поступательное движение, одновременно обкатываясь с нарезаемым колесом, как пара колес, находящихся в зацеплении.

Полуавтомат работает по следующему циклу:

  1. ускоренный подвод заготовки в зону резания;
  2. обработка зубьев за 1—2—3 прохода с автоматической сменой режимов после каждого прохода;
  3. вывод долбяка в верхнее положение;
  4. ускоренный отвод стола в исходное положение.

Для повышения стойкости долбяка и равномерного износа делительных пар предусмотрен реверс круговой подачи, который производится после каждой нарезанной шестерни.

Во время обката происходит гидравлический зажим салазок, что повышает жесткость полуавтомата.

При установке на суппорте специальных винтовых направляющих, изготавливаемых по техническому заданию заказчика, полуавтомат может обрабатывать косозубые колеса. По согласованию с заказчиком полуавтомат может комплектоваться приспособлением с гидравлическим закреплением деталей, подъемником для установки крупногабаритных деталей.

Нарезаемое колесо крепится на горизонтальной планшайбе стола станка при помощи специального приспособления. Для выверки биения заготовки планшайба может вращаться ускоренно от отдельного привода. Стол может перемещаться по горизонтальным направляющим станины; ускоренно от отдельного привода для ориентировочной установки в исходное положение; замедленно от руки для точной установки в исходное положение и для врезания долбяка в заготовку; механически (радиальная подача) для врезания долбяка в заготовку на заданную глубину.

Станок 5М161 работает по замкнутому автоматическому циклу, причем после пуска станка начинается одновременное движение долбяка, обкат и радиальная подача. По достижении долбяком заданной глубины процесс врезания автоматически прекращается, после чего планшайба стола делает один полный оборот.

Станок может работать как по однопроходному, так и по двухпроходному циклу, причем в зависимости от настройки станка во время перехода на второй проход скорость резания и подача могут изменяться автоматически, что значительно повышает производительность станка, стойкость инструмента и точность нарезания.

При установке на суппорте специальных винтовых направляющих, изготовляемых по техническому заданию заказчика, полуавтомат может обрабатывать косозубые колеса. По согласованию с заказчиком полуавтомат может комплектоваться приспособлением для закрепления детали подъемником для установки крупных деталей.

Класс точности полуавтомата — Н по ГОСТ 8—82Е. Шероховатость обработанной поверхности три чистовом проходе Ra 1,6 мкм.

Категория качества — высшая.

При надлежащем уходе и регулировке станок обеспечивает нарезание зубчатых колес по ГОСТ 1643—72 не ниже 7-й степени точности.



Габариты рабочего пространства, посадочные и присоединительные базызубодолбежного полуавтомата 5М161

Габаритные размеры рабочего пространства станка 5м161


Общий вид и общее устройство станка 5М161

Фото зубодолбежного станка 5м161

Фото зубодолбежного станка 5м161


Расположение основных узлов зубодолбежного станка 5м161

Расположение основных узлов зубодолбежного станка 5м161

Расположение основных узлов зубодолбежного станка 5м161. Смотреть в увеличенном масштабе

Расположение основных узлов зубодолбежного станка 5м161

Расположение основных узлов зубодолбежного станка 5м161. Смотреть в увеличенном масштабе

Спецификация составных частей зубофрезерного полуавтомата 53А20

  • 1. Коробка радиальных подач
  • 2. Стойка
  • 3. Пульт управления
  • 4. Суппорт
  • 5. Шпиндель
  • 6. Механизм радиального врезания
  • 7. Гитара деления
  • 8. Коробка круговых подач
  • 9. Основание
  • 10. Стол
  • 17. Сменные зубчатые колеса коробки радиальных подач
  • 18. Квадрат возвратно-поступательного перемещения шпинделя от руки
  • 19. Квадрат установки величины хода шпинделя
  • 20. Шкала установки величины хода шпинделя
  • 21. Гайка фиксации величины хода шпинделя
  • 22. Винт установки положения зоны обработки
  • 23. Гайка фиксации положения зоны обработки
  • 24. Пружины шпинделя
  • 25. Линейка межосевого (между осью стола и осью шпинделя) расстояния
  • 26. Рукоятка счетчика 1-го оборота стола
  • 27. Винт регулировки клина направляющих стола
  • 28. Винт регулировки натяга ремней передачи главного привода
  • 29. Компенсатор регулировки бокового зазора червячной передачи суппорта
  • 30. Указатель направления вращения кривошипа
  • 31. Сменные зубчатые колеса гитары деления
  • 32. Рукоятка расцепления кинематической цепи обката для возможности вращения стола
  • 33. Сменные зубчатые колеса коробки круговых подач
  • 34. Сменные зубчатые колеса главного привода
  • 35. Дисковый кулак отвода суппорта при холостом ходе (вверх)
  • 36. Пружина отвода суппорта при холостом ходе (вверх)
  • 37. Квадрат эксцентрика регулировки величины отвода суппорта
  • 38. Винт регулировки бокового забора червячной пары стола
  • 39. Винт регулировки давления гидросистемы
  • 40. Винт регулировки реле давления
  • 41. Рукоятка очистки фильтра гидросистемы
  • 42. Манометр
  • 43. Винт крепления кронштейна червяка стола
  • 44. Винт регулировки клина направляющих суппорта
  • 45. Квадрат реверса отвода суппорта при холостом ходе (вверх)
  • 46. Ролик натяжения втулочно-роликовой цепи привода коробки круговых подач
  • 47. Рукоятка реверса направления вращения шпинделя
  • 48. Лампа сигнальная
  • 49. Переключатель "Круговая подача. Включена, отключена"
  • 50. Переключатель "Выбор направления круговой подачи"
  • 51. Кнопка "ВНИМАНИЕ! Возобновление цикла"
  • 52. Переключатель "Регулирование круговой подачи на 1-ом проходе
  • 53. То же на 2-ом проходе
  • 54. То же на 3-ем проходе
  • 55. Переключатель "Регулирование числа двойных ходов в мин. на 1-ом проходе"
  • 56. Переключатель "Регулирование числа двойных ходов в мин. на 2-ом проходе"
  • 57. Переключатель "Регулирование числа двойных ходов в мин. на 3-ем проходе"
  • 58. Переключатель "Выбор режима работы"
  • 59. Кнопка "Включение режима, выбранного переключателем поз. 58
  • 60. Кнопка "Отключение режима, выбранного переключателем поз. 58
  • 61. Кнопка "Включение радиальной подачи стола"
  • 62. Кнопка "Отключение радиальной подачи стола"
  • 63. Кнопка "Стоп"
  • 64. Кнопка "Включение насоса гидравлики и смазки"
  • 65. Переключатель "Включение - отключение местного освещения"
  • 66. Переключатель "Работа в цикле - стоп - работа в наладке привода подачи смазочно-охлаждающей жидкости"
  • 67. Кнопка ускоренного радиального перемещения стола (толчковая)
  • 68. Переключатель "Подсветка шкалы включение - отключение"
  • 69. Вводной автоматический выключатель
  • 70. Винт заземления станка
  • 71. Предупреждающая таблица
  • 72. Подвод электроэнергии
  • 75. Окно контроля смазки гитары деления
  • 76. Отверстие слива масла из гитары деления
  • 77. Кран регулировки подачи смазочно-охлаждающей жидкости
  • 78. Крышка залива масла в стол
  • 79. Маслоуказатель стола
  • 80. Отверстие слива масла из стола
  • 81. Окно контроля смазки коробки круговых подач
  • 82. Отверстие слива масла резервуара гидравлики и смазки
  • 83. Маслоуказатель резервуара гидравлики и смазки
  • 84. Маслоуказатель резервуара смазочно-охлаждающей жидкости
  • 85. Отверстие слива смазочно-охлаждающей жидкости
  • 86. Окно контроля смазки стойки
  • 87. Окно контроля смазки коробки радиальных подач
  • 88. Толкатель золотника смазки пружин шпинделя.

Расположение подшипников зубодолбежного станка 5м161

Расположение подшипников зубодолбежного станка 5м161

Расположение подшипников зубодолбежного станка 5м161. Смотреть в увеличенном масштабе

Кинематическая структура зубодолбежного станка 5м150

Кинематическая структура зубодолбежного станка 5м150

Механизмы полуавтомата осуществляют следующие формообразующие движения:

  • главное движение — возвратно-поступательное перемещение долбяка в вертикальной плоскости
  • движение обката (делительное движение) — вращение долбяка и стола с заготовкой
  • движение врезания радиальной подачи стола
  • вспомогательные движения — быстрое вращение заготовки, работа счетного механизма, управляющего автоматическим циклом обработки


Кинематическая схема зубодолбежного станка 5М161

Кинематическая схема зубодолбежного станка 5м150

Кинематическая схема зубодолбежного станка 5м161. Смотреть в увеличенном масштабе

Механизмы полуавтомата осуществляют следующие движения: рабочие формообразующие, вспомогательные и наладочные.

Рабочие формообразующие движения:

Основным способом работы на станке является обработка изделия в полуавтоматическом цикле, который может включать:

  • Главное движение — возвратно-поступательное перемещение долбяка. Осуществляется при помощи главного привода. Число двойных ходов в минуту регулируется ступенчато трехскоростным электродвигателем главного привода и сменными зубчатыми колесами.
  • Движение обката (делительное движение) — согласованное вращение шпинделя с долбяком и стола с заготовкой со скоростью Sкр. Осуществляется отбором мощности от цепи главного привода через коробку круговых подач. Регулируется ступенчато электромагнитными муфтами коробки и сменными зубчатыми колесами.
  • Движение врезания радиальной подачи стола
  • Радиальное перемещение стола со скоростью S рад. Осуществляется от коробки радиальных подач с собственным электродвигателем. Sрад, регулируется ступенчато с помощью сменных зубчатых колес.

При работе станка в полуавтоматическом цикле имеются электрические блокировки, предохраняющее станок от поломок при аварийных ситуациях (подробное описание см. раздел 7, руководства).

Вспомогательные движения:

  • Отвод шпинделя долбяка от заготовки при обратном ходе шпинделя (вверх). Осуществляется от дискового кулачка 35 (рис.5). Имеется возможность регулирования с помощью эксцентрика 37 (рис.5).
  • Вывод шпинделя в верхнее положение осуществляется от редуктора нерабочего движения шпинделя.
  • Работа счетного механизма, управляющего автоматическим циклом обработки

Наладочные движения:

Обработка изделий в наладочном режиме осуществляется оператором с включением и отключением приводов всех необходимых движений не автоматически, и без автоматического контроля глубины врезания и направления обката.

Вращение шпинделя с долбяком
  • Вращение шпинделя. Осуществляется от электродвигателя вращения шпинделя при расцеплении цепи деления рукояткой 47 (рис.5)
  • Вращение стола с изделием
  • Включение радиальной подачи с одновременным обкатом или без него
  • Включение главного привода
  • Включение привода подачи СОЖ
  • Отключение привода подачи СОЖ и главного привода
  • Вывод шпинделя в верхнее положение
  • Ускоренный отвод стола с зону загрузки

Гидросхема зубодолбежного станка 5М161

Гидросхема зубодолбежного станка 5м150

Гидросхема зубодолбежного станка 5м161. Смотреть в увеличенном масштабе

Электрооборудование станка

Сведения о системе питания электрооборудования и указания по используемым в электрооборудовании напряжениям

Питание электрооборудования полуавтомата осуществляется от трехфазной сети переменного тока с частотой 50±1 Гц. или 60±1 Гц и одним из напряжений Uн = 220, 230, 240, 380, 400, 415, 440 В. с допустимым отклонением от 0,85 UH ДО 1,1 UH. Выбор одного из указанных напряжений производит завод-изготовитель в соответствии с заказ-нарядом или договором.

Питание цепей, управления постоянного тока осуществляется от понижающего трансформатора через селеновый выпрямитель. Цепи управления переменного тока, освещения и сигнализации питаются от понижающего трансформатора

Электронное оборудование станка пригодно для работы на высоте над уровнем моря не более 1000 м.

Первоначальный пуск полуавтомата 5М161

После установки полуавтомата его необходимо заземлить. Болты заземления находятся на станине полуавтомата (рис.5 поз. 70). Провода питающей сети сечением медной жилы 6 кв. мм (10 кв. мм) при Uc = 220, 230, 240 В) присоединить к зажимам А; В; С; N вводного клеммного набора XT14.

ВНИМАНИЕ! АВТОМАТИЧЕСКИЕ ВЫКЛЮЧАТЕЛИ В МЕСТЕ ПОДКЮЧЕНИЯ ПОЛУАВТОМАТА ДОЛЖНЫ ОБЕСПЕЧИВАТЬ ТОК КОРОТКОГО ЗАМЫКАНИЯ НА КОРПУС ИЛИ НУЛЕВОЙ ПРОВОД НЕ МЕНЕЕ 650А,ПЛАВКИЕ ВСТАВКИ - НЕ МЕНЕЕ 100А ПРИ Uc = 220 В И 70А при Uc = 380 В. Проверку и включение электрооборудования полуавтомата должен осуществлять электрик 4-го разряда и выше.

Провести внешний осмотр электрооборудования с целью выявления и устранения возможных поломок при транспортировке, хранении и монтаже.

Проверить наличие заземления полуавтомата.

Проверить соответствие таблице (черт. 5М150.00.000ЭЗ лист 1) нагревателей тепловых реле и плавких вставок предохранителей.

ЗАПРЕЩАЕТСЯ ПРИ ВКЛЮЧЕННОМ ВВОДНОМ АВТОМАТИЧЕСКОМ ВЫКЛЮЧАТЕЛЕ ПРОИЗВОДИТЬ РЕМОНТНЫЕ РАБОТЫ !!!

Включить вводной автоматический выключатель FA1. При этом на пульте управления загорается сигнальная лампа HL1.

Включить электродвигатель гидравлики кнопкой SB2. Проверить наличие давления в гидросистеме. При отсутствии показания манометра необходимо перефазировать провода питающей сети.

Описание режимов работы электрической схемы

При изучении этого раздела необходимо пользоваться схемой электрической принципиальной полуавтомата 5М150. 00.000.ЭЗ. Схема расположения электрооборудования, органов управления на пульте показаны на рис.6;10. Назначение символов - раздел 5 таблицы 4.

Подключение полуавтомата к электросети осуществляется вводным автоматическим выключателем FA1.

Нажать кнопку SB2. При этом включится контактор КМ1 и электродвигатель гидравлики М5. По достижении необходимого давления срабатывает реле давления SP1 и КА1. Реле КА1 подготавливает к включению цепи управления. После этого электросхема готова к работе в любом режиме.

Полуавтомат имеет следующие режимы работы:

Полуавтоматический режим:
  • однопроходный цикл
  • двухпроходный цикл
  • трехпроходный цикл
Режим наладки:
  • включение главного привода
  • нерабочее движение шпинделя
  • вращение шпинделя
  • вывод шпинделя в верхнее положение
  • вращение стола
  • ускоренное перемещение стола

Режим работы, кроме режима "ускоренное перемещение стола", выбирается переключателем SA4.


Установочный чертеж зубодолбежного полуавтомата 5М161

Установочный чертеж зубодолбежного полуавтомата 5М161



Читайте также: Обозначения гидравлических схем металлорежущих станков



5м161 Станок зубодолбежный вертикальный полуавтомат. Видеоролик.



Технические характеристики зубодолбежного станка 5М161

Наименование параметра 5В150 5М150 5М161
Основные параметры станка
Наибольший модуль нарезаемого колеса, мм 1. .12 1..12 1..12
Наибольший диаметр нарезаемых цилиндрических прямозубых колес 800 800 1250
Наибольший диаметр нарезаемого зубчатого венца наружного зацепления, мм 800 800 1000
Наибольшая ширина нарезаемого венца (длина нарезки), мм 160 160
Диаметр делительного колеса суппорта, мм 360
Наибольшее расстояние от оси долбяка (шпинделя) до оси стола, мм 0..700 0..700 50..700
Расстояние от зеркала стола (планшайбы) до торца шпинделя, мм 155..355 140..340
Расстояние от пола до планшайбы, мм 870 870
Шпиндель долбяка
Наибольший ход долбяка (шпинделя), мм 200 200 200
Наибольший диаметр устанавливаемого долбяка, мм 200 200 200
Пределы чисел двойных ходов долбяка в минуту 33. .188 33..188 33..212
Скорость быстрого вращения долбяка, об/мин 3 3 3
Диаметр оправки под долбяк, мм 44,443 44,443 44,443
Конец шпинделя для крепления инструмента Морзе 5 Морзе 5 Морзе 5
Рабочий стол (план-шайба)
Диаметр рабочего стола (планшайбы), мм 800 800 1000
Диаметр отверстия в столе, мм 120 120 120
Диаметр делительного колеса, мм 872
Пределы круговых подач стола на один двойной ход долбяка (при диаметре долбяка 100 мм), мм 0,2..1,5 0,2..1,5 0,2..1,5
Пределы радиальных подач стола на один двойной ход долбяка, мм 1..5,4 2,07. .5,4 0,5..5,0
Скорость быстрого вращения стола, об/мин 1,7 1,7 1,7
Скорость быстрого перемещения стола, мм/мин 137 137 205
Привод и электрооборудование станка
Количество электродвигателей на станке
Электродвигатель главного привода - поступательное движение долбяка, кВт (об/мин) 7,5 7,5 5/ 6,3/ 10 (735/ 980/ 1450)
Электродвигатель быстрого вращения долбяка, кВт (об/мин) 0,8 0,8 0,75 (1390)
Электродвигатель вращения стола (план-шайбы), кВт (об/мин) 1,1 1,1 1,1 (920)
Электродвигатель радиальной подачи стола, кВт (об/мин) 2,2 2,2 2,2 (1425)
Электродвигатель отвода шпинделя в верхнее положение, кВт (об/мин) 1,1 (1425)
Электродвигатель насоса смазки, кВт (об/мин) 0,25
Электродвигатель насоса гидропривода, кВт (об/мин) 0,2 (1430)
Электродвигатель насоса охлаждения, кВт 0,12 0,12 0,12
Суммарная мощность электродвигателей, кВт
Габаритные размеры и масса станка
Габаритные размеры станка (длина х ширина х высота), мм 3100 x 1800 x 3500 4200 х 1800 х 3300 3260 х 1850 х 3300
Масса станка с электрооборудованием и охлаждением, кг 10200 10800 10650

    Список литературы

  1. Аврутин Р. Д. Справочник по гидроприводам металлорежущих станков,1965
  2. Гинсбург Е.Г. Производство зубчатых колес, 1978
  3. Калашников А.С. Технология изготовления зубчатых колес, 2004
  4. Копылов Р.Б. Работа на строгальных и долбежных станках, 1975
  5. Мильштейн М.З. Нарезание зубчатых колес, 1972.
  6. Овумян Г.Г., Адам А.И. Справочник зубореза, 1983.
  7. Петруха П.Г. Резание конструкционных материалов, режущие инструменты и станки, 1974
  8. Сильвестров Б.Н., Захаров И.Д. Конструкция и наладка зуборезных и резьбофрезерных станков, 1979.
  9. Шавлюга Н.И. Расчет и примеры наладок зубофрезерных и зубодолбежных станков, 1978.
  10. Яковцев А.Д. Работа на строгальных и долбёжных станках, 1966

Связанные ссылки. Дополнительная информация


Брошюровочно-переплетная машина Yunger M168 Pro.

Брошюровочно-переплетный станок Yunger M168 Pro Лотос
в ассортименте

Компания "Лотос"

Lotus специализируется на производстве и продвижении массажно-терапевтического оборудования и оборудования, занимая одну из лидирующих позиций в своем сегменте рынка. Основываясь на основах восточной медицины, основным критерием выбора таких аппаратов является оздоровление позвоночника. Такое воздействие оказывает благотворное влияние на весь организм.Именно поэтому оборудование бренда отличается высокой эффективностью с точки зрения улучшения самочувствия и сохранения здоровья.

О компании

«Лотос» успешно работает в России более 15 лет, предлагая товары для здорового образа жизни и красоты. Мы производим качественное лечебное оборудование с массажным эффектом и продаем его по демократичным ценам. Покупатели имеют возможность получить существенную выгоду от своих вложений в наши товары.

Продукция выпускается с участием инженеров из Китая по инновационным технологиям. Производство организовано на нескольких предприятиях, много лет создающих медицинское и массажное оборудование для рынков Америки, Европы и Азии. Компания Lotos тщательно контролирует качество выпускаемой продукции на каждом этапе, начиная с проектирования.

Все детали отгружаются исключительно проверенными фирмами, перед установкой их необходимо проверить. Заводы работают по международным стандартам качества ISO. Перед упаковкой и отправкой вся продукция проходит финальную проверку.

Основной своей миссией мы считаем предоставление потребителям эффективных и качественных товаров по привлекательным ценам.За счет установления покупателей у покупателей компания создает новые эффективные технологические решения и обновляет свой ассортимент с учетом существующих потребностей.

Услуги и продукты

Сегодня на российском рынке существует множество организаций, производящих такое оборудование. Однако у Lotus есть ряд отличий. Предлагаем эксклюзивное массажное оборудование для СНГ. Все товары специально подобраны и разработаны для Российской Федерации и стран СНГ.Благодаря взаимодействию с лучшими китайскими производителями наша компания производит качественное оборудование при сохранении доступной стоимости.

Lotus предлагает услуги собственной сервисной службы. Это значит, что все вопросы по замене комплектующих или ремонту решают наши специалисты, которые оставляют заказчику.

Здесь можно купить лучшие образцы:

1. Кушетки массажные;
2. Массажеры стопы;
3. Нагревательные турманные и нефитовые коврики;
4.Ковры Biomat из амвестита;
5. Оборудование с функцией коррекции веса.

Также мы предлагаем широкий выбор массмейкеров, предназначенных для исследования мышц шеи и спины, суставной ткани. Выбрать и заказать необходимую продукцию вы можете на нашем сайте.

  • Тип продукта: Машина.
  • Кол-во в комплекте: 1 шт ..
  • Максимальный размер прошивки машины: до 20 мм (150 листов).
  • Оборудован саблезубом: да.
  • Комплектация: Орёл для прокола и растягивания нити, нить для прошивки.
  • Уровень шума: 0 дБ.
  • Мощность: 0 Вт.
  • Высота: 365 мм.
  • Ширина: 290 мм.
  • Глубина: 210 мм.
  • Масса: 3,9 кг.
  • Гарантия: 12 мес.

Описание

Прошивка производится на произвольное количество отверстий по корню (рекомендуется на 3 или 4 отверстия), отступ от края выставляется вручную (регулируется). Устройство протыкает пачку бумаги и натягивает нить (образуя петлю), затем нити крайних отверстий натягиваются в образовавшиеся петли и стягиваются обычным узлом.Оборудован ножом для бумаги.

1. В процессе работы после прокола отверстия рычаг необходимо убрать до конца (до исходного положения).

2. Штампованные документы должны быть установлены на лицевой стороне лицевой стороной вниз, чтобы узел находился на обратной стороне документа.

3. Прошивка документов должна запускаться с левой стороны.

4. Во избежание обрыва необходимо следить за нитью, свободно вводимой в механизм (не запутывая), рекомендуем положить нить на стол.

5. В процессе прошивки необходимо подтянуть свободный конец резьбы (или петли).

6. Если заедание нити не произошло, следует слегка потянуть за свободный конец нити и снова опустить рычаг.

В комплекте со станком:

Игла для прокола и протягивания нити - 2 шт .;

Резьба для прошивки - 1 шт.

Устройство для скоросшивателя документов Юнгер М168 (Лотос М168, Вектор М168-А, ППК М168, экспресс-автомат М168) с шириной лотка 320 мм.улучшен.

Цена 5700 руб.

Бесплатная доставка по России до отделения ТК

Для бюджетных организаций оплата по факту сдачи

Центр переплетного оборудования представляет вашу усовершенствованную машину Yunger M 168. Pro крайне важно не путать со старой моделью. Практичность переплетной машины Junger M168 привела к появлению множества качественных аналогов и затяжек, таких как: Lotus-M168, Вектор-M168, машина для прошивки документов ППК-M168, машина для архивирования документов Junker M168 NEW , Архивная переплетная машина Bulros Y-168A, Rayson YG-168A Nietkashweight.
Машина предназначена для закрытия бухгалтерских, архивных и других документов. Прошивка документов производится ниткой, на всю процедуру вы потратите от 1,5 до 3 минут. В продаже есть специальные папки для выцветания документов на 10 и 50 см.

Во много раз сокращает время прошивки документов, за счет одновременного сверления и переплета. Без особых усилий Вам выпекают документы (дела) за 1,5-2 минуты. Устройство для шитья документов Юнгер М168. Альтернативы нет, т.к. новая модель M 168 NEW выпущена с учетом всех пожеланий пользователей - повышение производительности и удобства данной модели.

Несмотря на компактные размеры, брошюровочно-переплетная машина Yunger M 168 имеет повышенную производительность и широкие возможности для использования не только в офисах и банках, но и в городских архивах, на судах, военных и силовых структурах, учебных заведениях, у нотариуса. С его помощью можно организовать архивную обработку документации на рабочем месте без привлечения сторонних специалистов (архивные службы).

Принцип работы: - Устройство производит документы толщиной до 10 см или 1000 листов бумаги плотностью 80 г / м, наличие специальной вязальной иглы позволяет захватывать нить и проворачивать через проделанное отверстие, Оператор обрабатывает иву, чтобы запустить концы нития. Для сверления отверстий в приспособлении также можно использовать обычное сверло; Вышивка документов Цыганская игла будет осуществляться.

Оборудован автоматическим отключением, прост в использовании, не требует специальных навыков в эксплуатации.

Сертифицирован в России по ГОСТ - Р 12.2.133-97, ISO 9001-2000.

Станок изготовлено М 168новый. , Сделайте работу на машине и ее обслуживание проще и легче.

Сравнение преимуществ станка M 168 Новое:
  • В соответствии с Постановлением Правительства РФ от 6 февраля 1993 г. N 105 «О новых нормах предельно допустимых нагрузок для женщин при подъеме и перемещении тяжестей вручную» Устройство обвязочное М168 имеет облегченный вес 6 кг.
    По словам бухгалтеров, это позволяет легко переносить устройство с одного рабочего места на другое. Вес старой машины 7,5 кг.

Новый M 168новый. 6 кг Установлен качественный приводной ремень. Крупный рогатый скот M 168 7,5 кг.

  • Отсутствие промежуточного шкива в новом M168NEW и наличие одного приводного ремня сделали работу устройства более тихой, повысили надежность. Ваша экономия 750 руб.(Шкив, комплект ремней).

Lotus - итальянская компания по производству теплового оборудования для предприятий питания, ресторанов, кафе, столовых. Продукция экспортируется в Европу и СНГ, постоянное обновление ассортимента позволяет проводить регулярные обновления с увеличением производительности.

Ассортимент Lotus

Продукция компании представлена ​​серией качественного термического оборудования для оснащения кондитерских, хлебопекарных и других производственных цехов.В ассортименте такие правила:

    Поверхности для жарки. Открытые грили используются для приготовления овощей, мяса и рыбы. Решетка из нержавеющей стали не прилипает к изделиям. В поддон внизу стекает жир, который легко достается. Управление - на лицевой панели режим выбирается с помощью термостата. Профнастилы. Применяется на кухнях предприятий общественного питания. Электрические горелки изготовлены из чугуна. Каждый загар подавался в рабочую зону единого разогрева. Большинство моделей оборудовано шкафами для жаркого.Корпус выполнен из нержавеющей стали. Контроль температуры позволяет выбрать оптимальный режим. Гладкая поверхность упрощает перемещение кухонной утвари. Оборудование для приготовления гарниров. Варочный агрегат используется для приготовления зерновых культур, овощей и макаронных изделий. Емкости нагреваются в нижней части Танков. Наличие нескольких рабочих зон позволяет готовить сразу несколько разных гарниров, что экономит время.

Также могут изготавливаться фритюрницы разных размеров и тепловое оборудование для фаст-фудов и ресторанов, которые могут использоваться как индивидуально, так и в составе технологической линии.

Оборудование Lotus на официальном сайте Cobor: преимущества компании

Итальянский бренд Lotus экспортирует качественное тепловое оборудование, предлагая покупателям доступные цены. Расширение ассортимента происходит за счет внедрения собственных разработок. Низкое потребление электроэнергии снижает финансовые затраты предприятия питания.

В интернет-магазине Cobor вы можете быстро и недорого купить технику Lotus. Фото и отзывы в официальном каталоге сайта помогут определиться с выбором.Менеджер поможет заполнить заявку и подберет оптимальный способ оплаты и доставки оборудования.

Attrezzatura di loto. Брошюровочно-переплетная машина Attrezzatura del loto Lotos 168 m

Диспетчер документов Binder Yunger M168 (Lotos M168, Vektor M168-A, PPK M168, Macchina automatica espressa M168) с большим размером сосудов размером 320 мм. migliorato.

Prezzo 5700 строфина.

Бесплатная доставка в России на рамаре TC

Per leorganzazioni di bilancio Pagamento sul fatto di consgna

Centro di attrezzature vincolanti rappresenta la tua macchina migliorata Yunger m 168. Pro имеет важное значение без путаницы с векторной моделью. Практическая работа с винтовой версией Junger M168 имеет все новые версии аналоговых и качественных устройств: Lotus-M168, Vektor-M168, Macchina для прошивки из документации PPK-M168, машины из архива документации для Accensione Junker M168 Nuovo, Bulros Y-168A Archive Binding Machine, Rayson YG-168A NietKashweight.
La macchina - это проект, созданный для обеспечения защиты, архива и других документов.Эта прошивка из документации реализована с потоком, потрачена на 1,5 или 3 минуты по всем процедурам. Ci sono cartelle speciali in vendita per Documenti di sbiadimento di 10 e 50 cm.

Выполняйте синхронизацию темпа прошивки в документах, вызывая одновременное перфорация и синхронизацию. Senza un grande sforzo, sarai Documenti al Forno (casi) в 1,5–2 минуты. Устройство для документации по cucire Yunger M168. Non c'è alternativa, perché Il nuovo modello M 168 è stato rilasciato tenendo conto di всех desideri degli utenti - migliorando le prestazioni e la comodità di questo modello.

Nonostante le Dimensi compatte, la macchina vincolante del libretto Yunger M 168 ha una maggiore produttività e ampie оппозиция использования non solo negli uffici e delle banche, ma anche in archivi urbani, navi, strutture militari e потенциал, istituz . При этом вы можете организовать лабораторию архивации документов на послепродажном обслуживании за счет сотрудничества со специальными архивами.

Principio di funzionamento: - Il dispositivo productions con uno spessore fino a 10 cm o 1000 fogli di carta con una densità di 80 g / m, la presenza di un ago speciale all'uncinetto consente di catturare il filo e passare attribo il foro Fatto, il foro Macchina operatore Willow для инициации жизни.Per i fori di perforazione nel dispositivo, можно использовать anche il trapano abituale; Documenti di cucitura l'ago zingaro sarà effettuato.

Автоматический арест, простой в использовании, не богатый специалистами по функциям.

Сертификат в России второй ГОСТ - Р 12. 2.133-97, ISO 9001-2000.

Macchine fatte M 168Новый. , Amare il lavoro sulla macchina e la sua manutenzione è наиболее простая и простая.

Confronto dei benefici della macchina M 168 Новый:
  • В соответствии с Постановлением правительства России от 6 февраля 1993 г., № 105 "новые стандартные каричи массовые допустимые для донна с солеваменто и ручным движением" M168 dispositivo vincolante ha un peso leggero di 6 kg.
    Secondo i ragionieri, rende easy trasportare il dispositivo da un luogo di lavoro all'altro. Il peso della vecchia macchina è di 7,5 кг.

Nuovo M 168Новый. 6 кг. Una cinghia di trasmissione di alta qualità è installata. Bestiame M 168 7,5 кг.

  • La mancanza di una puleggia intermedia nella nuova M168New e la presenza di una cinghia di trasmissione hareso il funzionamento del dispositivo più silnzioso, maggiore affidabilità.I tuoi risparmi salvano 750 руб. (Set di pulegge, cinture).

Lotus - это итальянская итальянская компания, предназначенная для производства продуктов питания, блюд, блюд, кофе, менструации. Я производил спортивные состязания в Европе и на открытом воздухе CSI, l'aggiornamento costante dell'intervallo consente agiornamenti regolari con un aumento della produttività.

Ассортимент Lotus.

Я продукты Società sono rappresentati dalla serie di attrezzature termiche di alta qualità for equipaggiare pasticceria, panetteria e altrishops di produzione.La gamma include tali regole:

    Superfici per friggere. Le griglie aperte sono utilizzate per cucinare verdure, carne e pesce. La griglia in acciaio inossidabile non si attacca ai prodotti. Поддон на бассе, который легко оттеняется. Gestione - sul pannello frontale, la modalità è selezionata utilizzando il termostato. Piatti professionali. Utilizzato nelle cucine di produzione di стабильные растения. Я хочу купить электричество в Гисе. Ogni abbronzatura является stata fornita all'area di lavoro di riscaldamento uniforme. La Maggior Parte dei Modelli - это армади арросто. Il caso è realizzato in acciaio inossidabile. Il controllo della temperatura consente di selezionare la modalità ottimale. Una superficie liscia semplifica il movimento degli utensili da cucina. Guarnire le attrezzature per la preparazione. L'unità di cottura используется для приготовления злаков, зелени и пасты. Le Capacità vengono riscaldate in fondo alle tane. La presenza di different aree di lavoro ti consente di preparare diversi Garnings contemporaneamente, che risparmia tempo.

Le friggitrici di различных размеров и атрибутов, которые могут быть произведены для продуктов быстрого питания и ресторанов, которые могут быть использованы индивидуально, чтобы составить della linea tecnologica.

Attrezzature di loto sul sito ufficiale Cobor: i benefici della società

Il marchio della società

Il marchio italiano Lotus esporta attrezzature termiche di alta qualità offrendo ai prezzi accessibili. L'espansione dell'intervallo si verifica a causa dell'attuazione dei propri sviluppi. Il basso consumo di elettricità riduce le spese finanziarie dell'impresa alimentare.

Nel cobor del negozio online позволяет получить атрибут лотереи Rapidamente ed Economico. Фотографии и отзывы в каталоге официального сайта, посвященного искусству просмотра. Внесите свой вклад в составление приложения и выберите метод, который отличается от страницы и согласия на предмет одежды.

  • Тип продукции: macchina.
  • Количество включенных: 1 шт..
  • Размер машины для больших размеров: до 20 мм (150 футов).
  • Дата открытия SABRE: sì.
  • Полный набор: для просмотра и снятия растяжки, для прошивки.
  • По слухам: 0 дБ.
  • Potenza: 0 W.
  • Altezza: 365 мм.
  • Larghezza: 290 мм.
  • Profondità: 210 мм.
  • Песо: 3,9 кг.
  • Garanzia: 12 мес.

Описание

Микропрограммное обеспечение осуществляется в соответствии с числовым арбитражем для лунго-ла-радис (согласовано с 3 или 4 года), используется вручную и устанавливается вручную. Il dispositivo Penetra un pacchetto di carta e tira il filo (formando un loop), quindi i fili dei fori estremi sono addestrati nei loopformati e sono serrati dal solito nodo. Dotato di una taglierina за карту.

1. Nel processo di lavoro dopo la foratura del foro, la leva deve essere rimossa fino alla fine (fino alla posizione iniziale).

2. Я проштампован до того, как установить его на более ранней стадии, в режиме реального времени.

3. Эта прошивка из документации, созданной аввиато для своего времени.

4. Для того, чтобы все было хорошо, это необходимо для того, чтобы перейти к свободному безупречному мышлению (senza confusione), si consiglia di mettere il filo sul tavolo.

5. Не выполняется процесс прошивки, если требуется установить свободную прошивку (цикл).

6. Seil seil sequestro del thread non si è verificato, è обязательно tirare leggermente l'estremità libera del filo e abbassare nuovamente la leva.

Incluso con macchina:

L'ago per la foratura e lo stretch del filo - 2 шт . ;

Обсуждение по прошивке - 1 шт.

Азиенда "Лотус"

Lotus является специализированным продуктом и рекламой лечебно-массажа и атрибутом, занимающим ведущую позицию в своем сегменте рынка. Sulla base delle basi della medicina orientale, является основным критерием для выбора этого устройства и миглиорамента позвоночника толстой кишки.Tale impatto fornisce un effetto benefico su tutto l'organismo. Ecco perché l'attrezzatura del marchio ha un'elevata efficienza in termini di miglioramento del benessere e mantenimento della salute.

Около общества

Лавора "Лотос" с успехом в России от 15 лет, вне зависимости от стиля жизни и красоты. Produciamo attrezzature teotherapyhe di alta qualità con un effetto massaggio e lo vendono a prezzi Democrai. Gli acqunti hanno l'opportunità di ottenere sostanziali benefici dei loro investimenti nei nostri prodotti.

Я выпускаю продукты с участием инженеров из Китая, использующих инновационные технологии. La produzione - это организация в разнообразных материалах, много анальных кремовых атрибутов медицинских и американских масс, европейских и азиатских. La società lotos controlla attentamente la qualità dei prodotti fabbricati in ogni fase, частный дизайн.

Все, что вам нужно сделать, чтобы общество было подключено, после установки и управления.Работа с международными стандартами качества ISO. Начнем с просмотра и тестирования, всех продуктов и финальных тестов.

Рассматривайте нашу принципиальную миссию по оказанию консультативной помощи по эффективности и высокому качеству с интересными презентациями. A causa della Creazione di Acquisition Con Gli Acquisition, la società crea nuove soluzioni tecnologiche efficaci e agiorna la sua gamma, tenendo conto delle esigenze esistenti.

Услуги и продукты

Oggi nel mercato russo ci sono molte organzazioni che producono tali attrezzature.Туттавия, Лотос имеет отличительные номера. Offriamo attrezzature da massaggio esclusive per la CSI. Все товары специально отобраны и созданы для Российской Федерации и состояния CSI. Grazie all'interazione con i migliori produttori cinesi, la nostra azienda производит apparecchiature di alta qualità, pur mantenendo il suo costo disponibile.

Lotus предлагает собственное обслуживание обслуживания. Ciò показывает, что все это доменное имя состоит из компонентов или della riparazione sono risolti dai nostri esperti che lasciano al cliente.

Qui puoi acquistare i migliori campioni:

1. Letti di massaggio;
2. produttori di massa del piede;
3. Riscaldamento di tappeti Turmanny e Nefite;
4. Tappeti Biomat Amvestite;
5. Attrezzatura con funzione di correzione del peso.

Offriamo предлагает обширную подборку продуктов, созданных для создания множества проектов для изучения образовательных и музыкальных произведений, а также их научных статей. Puoi Scegliere и обычные продукты, необходимые для работы в сети.

Лотос-утрустнинг.

Lotus Massagesäng, jadematta köp

Чтобы получить документ YUNGER M168 (Lotus M168, Vektor M168-A, PPK M168, Express, автоматическая маска для M168), со сборкой на 320 мм. förbättrad.

PRIS 5700 руб.

GRATIS FRAKT ÖVER RYSSLAND TILL GRANSKEN AV TK

FÖR BUDGETORGANISATIONER BETALNING FÖR LEVERANSFAKTA

Переплетный центр ger dig en förbättrad maskin Yunger M 168 Pro, det är absolut nödvändigt att inte förväxlas med den gamla modellen.Det praktiska med Jünger M168 bokbindningsmaskin har lett till framväxten av många analoger av god kvalitet och dålig kvalitet som: Lotos-M168, Vektor-M168, maskin for sömnad av dokument PPK-M168, arkivmaskining dokument PPK-M168, arkivmaskin arkivmaskin -168A, Rayson YG-168A symaskin.
Maskinen är avsedd för arkivering, arkivering och andra dokument. Dokument sys med en tråd, du spenderar От 1,5 до 3 минут для процедуры. Specialmappar for arkivering av dokument på 10 och 50 cm finns att sälja.

Maskinverktyget minskar tiden för sömnad av dokument många gånger på grund av samtidig borrning och bindning av dokumentet. Utan mycket ansträngning kommer du att binda dokument (ärenden) на 1,5–2 минуты. Dokumenthäftare Yunger M168 det finns inget alternativ, tk. den nya modellen M 168 NEW släpptes med hänsyn till alla användarnas önskemål - förbättrad prestanda och bekvämlighet hos denna modell.

Trots sin kompakta storlek har Yunger M 168 Переплетная машина ökat produktiviteten och breda möjligheter att använda inte bara på kontor och banker utan också i stadsarkiv, domstolar, militär- och brot.Med hjälp av det är det möjligt att organisera arkivering av dokument på arbetsplatsen utan inblandning av tredjepartsspecialister (arkivtjänster).

Принцип действия: - Enheten binder dokument up to 10 cm tjocka eller 1000 ark papper med en densitet på 80 g / m, närvaron av en speciell nål med en krok låter dig ta tag i tråden och trä den genom det gjorda höraleta måsinås ändarna med en trådknut. En konventionell borr kan också användas för att borra hål i enheten medan arkivering av handlear kommer att utföras med en zigenarnål och tråd.

Utrustad med automatisk avstängning, enkel att använda, kräver inga speciella färdigheter for att fungera.

Certifierad i Ryssland i enlighet med GOST - R 12.2.133-97, ISO 9001-2000.

Konstruktiva ändringar gjorda på maskinen M 168NYHET , gör arbetet på maskinen och dess underhåll enklare och enklare.

Jämförelse av fördelarna med M 168NEW-maskinen:
  • Я узнал о геноме, объявленном от Ryska federationens regering av den 6 februari 1993 N 105 "Om nya normer för maximalt tillåtna belastningar för kvinnor när man lyftar och flyttar vikter manuellt" М168 harbokbindångings 6 februari.
    Enligt revisorer gör det det enkelt att överföra enheten från en arbetsplats till en annan. Den gamla maskinens vikt är 7,5 кг.

Ny M 168Ny 6 кг En drivrem av hög kvalitet är installerad. Gammal M 168 7,5 кг.

  • Frånvaron av en mellanhjul i nya М168New och närvaron av ett drivrem gjorde driften av enheten tystare och ökade tillförlitligheten. Дина беспарингарь спарар 750 руб. (Ремскива, белтесац).

Lotus-företag

Lotus-företaget является специализированным по продукции и маркетингу для массажа- и терапевтического аппарата, а также для надежного и надежного позиционирования на рынке. Baserat på grunderna för östlig medicin är huvudkriteriet för val av sådana enheter förbättring av ryggraden. Dennaffekt ger en fördelaktigffekt på hela kroppen. Det är därför varumärkets utrustning är mycketffektiv när det gäller att förbättra välbefinnandet och upprätthålla hälsan.

Om företag

Lotus har varit framgångsrikt verksamt i Ryssland i över 15 или erbjuder produkter för en hälsosam livsstil och skönhet. Мы производим терапевтическую терапию, предоставляя услуги по уходу за телом с массажным эффектом и без него, до överkomliga priser. Köpare har möjlighet att få ett betydande värde av sin investering i våra produkter.

Produkterna tillverkas med deltagande av ingenjörer from Kina med innovativa tekniker. Организационные продукты и флера företag som har skapat medicinsk utrustning och massageutrustning for de amerikanska, europeiska och asiatiska marknaderna под många år.Företaget Lotos kontrollerar noggrant kvaliteten på tillverkade produkter i varje steg, from design.

Alla delar levereras uteslutande av verifierade företag, innan installationen testas de utan att misslyckas. Fabrikerna arbetar enligt internationella kvalitetsstandarder ISO. Alla produkter genomgår slutlig testning förpackning och frakt.

Vi anser att vårt huvudsakliga uppdrag är att förse konsumenter med effktiva och högkvalitativa varor till attktiva priser.På grund av det väletablerade förhållandet med kunder skapar företaget nyaffektiva tekniska lösningar och uppdaterar sitt sortiment med hänsyn till befintliga behov.

Tjänster och produkter

Idag finns Det många Organisationer som Producer sådan utrustning på den ryska marknaden. Lotus har dock ett antal skillnader. Vi erbjuder massageutrustning exklusivt for OSS. Alla produkter är speciellt utvalda och designade для Ryska Federationen och OSS-länderna.Genom samarbete med de bästa kinesiska tillverkarna producterar vårt företag högkvalitativ utrustning och bibehåller dess överkomliga kostnad.

"Лотос" эрбюдер с эген сервисавделнинг. Detta innebär att alla frågor angående byte av komponenter eller reparationer löses av våra specialister som besöker kunden.

Du kan köpa de bästa proverna från oss:

1. Massagesängar;
2. Fotmassagerare;
3. Уплотнение турманиума и нефрита;
4.Аместит-маттор BioMat;
5. Инструмент для исправления ошибок.

Vi erbjuder också ett brett urval av Massageapparater som är utformade för att träna musklerna i nacke och rygg, ledvävnad. Du kan välja och beställa önskade produkter på vår webbplats.

Lotus är ett italienskt företag som Producer värmeutrustning for livsmedelsföretag, ресторан, кафе, матсалар. Produkter exporteras till Europa och OSS, den ständiga uppdateringen av sortimentet möjliggör regelbunden modernisering med ökad produktivitet.

Lotus sortiment

Företagets produkter представители в серии högkvalitativ värmeutrustning for att utrusta konfektyr-, bageri- och andra produktionsverkstäder. Sortimentet innehåller följande rader:

    Stekytor. Öppna grillar används för att laga grönsaker, kött och fisk. Rostfritt stålgaller fastnar inte vid mat. Fettet rinner ut i en droppbricka längst ner, vilket är lätt att ta bort. Kontroll - på frontpanelen väljs läget med en termostat. Professionella plattor.De används i Industrikök i restaurantföretag. Elektriska brännare är gjorda av gjutjärn. Var och en levereras med ett värmeelement for enhetlig uppvärmning av arbetsområdet. De flesta modeller är utrustade med ugnar. Kroppen är gjord av rostfritt stål. Temperaturregulatorn låter dig välja det optimala läget. Den plana ytan gör det enkelt att flytta köksredskapen apparater for tillagning av sidrätter. Spisen används för beredning av spannmål, grönsaker och pasta. Behållarna värms uppifrån av värmeelement.Närvaron av flera arbetsområden gör att du kan laga flera olika rätter samtidigt, vilket sparar tid.

Stekpannor i olika storlekar och värmeutrustning tillverkas också för snabbmat och restaurant, som kan an användas både personal och som en del av en bearbetningslinje.

Lotus-utrustning på den officiella Cobor-webbplatsen: företagsfördelar

Det italienska märket Lotus exporterar värmeutrustning av hög kvalitet orch erbjuder kunderna överkomliga priser. Utvidgningen av sortimentet beror på införandet av vår egen utveckling.Låg energiförbrukning minskar livsmedelsföretagets ekonomiska kostnader.

I webbutiken Cobor kan du köpa Lotus-utrustning snabbt och billigt. Фотон и рецензент и каталог на официальном сайте webbplatsen hjälper dig att göra rätt val. Chefen hjälper dig att fylla i en ansökan och välja den bästa metoden för betalning och leverans av utrustning.

  • Продукция: маскин.
  • Förpackningsmängd: 1 st.
  • Максимальный размер для маски: до 20 мм (150 арок).
  • Utrustad med en fram- och återgående skär: ja.
  • Комплексное обновление: nål for genomträngning och dragning av tråden, tråd för sömnad.
  • Люднива: 0 дБ.
  • Эффект: 0 Вт.
  • Высота: 365 мм.
  • Разведение: 290 мм.
  • Дюп: 210 мм.
  • Вес: 3,9 кг.
  • Гарантия: 12 месяцев.

Beskrivning

Sömnad utförs på ett godtyckligt antal hål längs ryggraden (rekommenderas för 3 eller 4 hål), indraget from kanten ställs in manuellt (justerbart).Enheten genomborrar en pappersstråle och drar ut tråden (bildar en ögla), седан trådas trådarna от экстремумов hålen i de formade öglorna och dras samman med en vanlig knut. Utrustad med en fram- och återgående papperskärare.

1. När du har punkterat hålet под arbetet måste spaken dras tillbaka до slutet (till sitt ursprungliga läge).

2. Dokument som ska bindas måste placeras med framsidan nedåt på bindemedlet med enheten på baksidan av dokumentet.

3.Sydokument bör startas från vänster sida.

4. För att undvika brott är det nödvändigt att se till att tråden matas fritt i mekanismen (utan att trassla), vi rekommenderar att du lägger tråden på bordet.

5. Under sömnad är det nödvändigt att dra upp den fria änden av tråden (eller öglan).

6. Om tråden inte fastnar bör du dra åt den fria änden på tråden och sänka spaken igen.

Komplett med maskinen:

Nål för att punktera och dra i tråden - 2 st.;

Sytråd - 1 ул.

Лучшие машины для переплета документов для создания ваших собственных альбомов - ARTnews.com

Если вы любите создавать свои собственные книги, переплетный станок - разумное вложение. Эти устройства, разработанные так, чтобы пробивать равномерно расположенные отверстия в бумаге и затем направлять их в корешок для переплета, сэкономят время и деньги. Вы можете использовать их для переплета журналов, альбомов для вырезок и даже своих собственных альбомов для рисования. Важно знать, какой вид готового продукта вам нужен, поскольку каждая машина пробивает определенный тип отверстий и поддерживает не только определенные виды переплета, но и разные размеры бумаги.Изучите свои варианты, прочитав о наших лучших вариантах ниже.

1. Брошюровочно-переплетная машина We R Memory Keepers

Эта переплетная машина предназначена для книг всех видов и размеров. Она может перфорировать как бумагу, так и более толстые материалы, включая картон и ДСП. Совместимый с проводом с двойным контуром или соединением Wire-O, он пробивает аккуратные круглые отверстия, расположенные на равном расстоянии. Хотя в машине всего 12 дыроколов, они управляются системой колышков, которая позволяет вам регулировать размещение, если вы хотите пропустить определенные отверстия.Работать с ним относительно просто, но новички могут обнаружить, что потребуется несколько попыток, чтобы прочувствовать правильное выравнивание листов. Помимо перфорации, эта машина оснащена якорем, который удерживает вашу проволоку на месте, когда вы вставляете страницы, а также направляющей ручкой, с помощью которой можно легко стянуть концы проволоки вместе.

Купить: Брошюровочно-переплетная машина We R Memory Keepers 105,61 долл. США

2. Переплетная машина Fellowes Quasar + гребенчатая переплетная машина

Разработанный для использования с гребенчатыми переплетами, этот аппарат способен пробивать до 19 отверстий на листе бумаги формата Letter или меньше.Интегрированная система удерживает и растягивает гребенку, поэтому вы можете скреплять перфорированные страницы одним движением ручки, а регулируемая направляющая края обеспечивает правильное размещение и центрирование документов. Поскольку этот аппарат может обрабатывать до 25 листов копировальной бумаги одновременно, это отличный выбор, если вам нужно создавать более толстые книги.

Купить: Переплетная машина Fellowes Quasar + гребенчатая переплетная машина 209,00 долл. США

3. Zutter Bind-It-All

При весе менее 3 фунтов и удобном расположении в руке, это удобное устройство можно легко убрать, когда оно не используется.Несмотря на свой размер (и приемлемую для школы цену), это настоящая рабочая лошадка, способная пробивать более тяжелую бумагу, от картона до акварельной бумаги. Разработанный для использования с обвязкой Wire-O, он прорезает ровные и точные квадратные отверстия. Однако он может пробить всего шесть отверстий одновременно, а это значит, что вам придется осторожно маневрировать листами, если вы хотите пробить больше. Привыкнуть к этому может быть непросто, но со временем вы сможете использовать эту машину для выполнения самых разных работ.

4.Переплетная машина Makeasy

Аппарат

Makeasy способен пробить до 21 отверстия для листов формата Letter, A4 и A5. Благодаря прочному металлическому корпусу и нескользящим ножкам это переплетное устройство остается надежно прикрепленным к рабочей поверхности, чтобы исключить перекос из-за движения. Его работа аналогична работе Fellowes Quasar +, но с добавлением полезной вкладки, которая позволяет регулировать расстояние отверстий от края. Тем не менее, он может перфорировать меньше листов за раз, около дюжины за загрузку.

Купить: Переплетная машина Makeasy 59 долларов.99

5. Машина для пробивки и переплета катушек Coilbind S20A

Для переплета пластиковых или металлических рулонов рассмотрите Coilbind S20A, который оснащен дыроколом на 46 отверстий для документов любых размеров. Он может обрабатывать около 20 листов бумаги для копирования одновременно и имеет регулировочную вкладку, чтобы вы могли настроить расстояние между отверстиями и полями. Эта прочная и невероятно простая в использовании машина также поставляется с парой плоскогубцев и 100 восьмимиллиметровых пластиковых катушек, хотя вы можете использовать любую марку обвязки 4: 1.

Купить: Машина для пробивки и переплета катушек Coilbind S20A 249,90 долл. США

Футболка Star Trek Villains Лицензионная футболка для взрослых BALANCE OF TERROR Мужские футболки всех размеров

Лицензированная футболка для взрослых со Star Trek Villains BALANCE OF TERROR, все размеры

Star Trek Villains Лицензированная футболка для взрослых BALANCE OF TERROR всех размеров, Лицензированная футболка Trek Villains BALANCE OF TERROR для взрослых всех размеров Star, BALANCE OF TERROR Футболка из 100% хлопка высокого качества, предварительно усаженная, машинная стирка, удовлетворение гарантировано Покупайте прямо у фабрика Вот ваш любимый товар.Размеры Лицензионная футболка для взрослых со Star Trek Villains BALANCE OF TERROR Все omtpro.com.vn.


Лицензированная футболка для взрослых со Star Trek Villains BALANCE OF TERROR, все размеры

семейный бизнес, который обещает превосходное обслуживание клиентов, включая отличное общение и легкий возврат. У драгоценных камней есть естественные вариации. : Continental Art Center BD-0222 Два красных и желтых цветка мака размером 8 на 8 дюймов с многоцветным фоном Художественная керамика Плитка: Декоративная плитка: Сад и Открытый.Wishrocks Имитация камня для мужчин с индивидуальной гравировкой для мужского браслета из розового золота 14 карат поверх стерлингового серебра. После того, как узор палочки для еды будет завершен, уход за вами будет более глубоким: Fit Bee Beautiful Pegasus in Garden Sports Bras Summer Yoga Running Crop Tank Top в магазине женской одежды. Лицензионная футболка для взрослых со Star Trek Villains BALANCE OF TERROR, все размеры . Твердое 14-каратное желтое белое золото Подвеска в виде лица Иисуса Подвеска в виде лица Христа, двухцветная полировка, 15 x 9 мм: одежда, тонкие строчки и производство, Материал рамы: нержавеющая сталь.• BCC95X52-08R8030O378 (Звездный Лорд), не стесняйтесь обращаться к нам по поводу любых ремонтных работ или работ по индивидуальному дизайну / CAD CAM. Dunacifa Женские летние короткие штаны Эластичные сплошные джинсовые шорты с высокой талией на пуговицах Fit Mini Shorts Джинсовые брюки: Industrial & Scientific, Star Trek Villains Лицензированная футболка для взрослых BALANCE OF TERROR, все размеры , в этом наборе достаточно бус, чтобы сделать замечательный украшение (или два). POKEMON Centerpieces Pokemon Birthday Birthday, бижутерия - 16 дюймов Full Strand.этот персонализированный кожаный клатч Stargazer Lily из кожи лилии - идеальный компаньон. Эта невероятно красивая ткань dupioni из 100% шелка для декорирования выполнена в прекраснейшем серо-коричневом оттенке с вышитыми бархатными цветами лаванды и кремового цвета, спускающимися вниз по длине ткани. Этого количества бумаг достаточно, чтобы сделать 3 маленьких лотоса, лицензионных футболок для взрослых Star Trek Villains BALANCE OF TERROR всех размеров . Если возникнут какие-либо вопросы, обращайтесь к нам.На всякий случай, если вас не устраивает качество. MLB имеет официальную лицензию Wincraft. Ультразвуковой передатчик может излучать ультразвуковые волны, такой как A2S и новый вариант цвета хаки. Материал: дышащая сетка + пластиковый корпус + губка. Star Trek Villains Лицензионная футболка для взрослых BALANCE OF TERROR, все размеры , 【Встроенный свисток】: Громкий свисток гарантирует, что вы услышите его из других комнат, когда вода закипела, это идеально, если вы хотите похвастаться ваша фигура в виде песочных часов под откровенным платьем.


Лицензированная футболка для взрослых со Star Trek Villains BALANCE OF TERROR, все размеры

Женский кружевной бюстгальтер с мягкой подкладкой Женский бюстгальтер на косточках Проволока Нижнее белье Женские хлопковые бюстгальтеры. Детская футболка с тыквенным принтом «Жуткое страшное маскарадное платье на Хэллоуин», светящееся темное, мужское прозрачное нижнее белье, сетчатые трусики с бандажом, трусы с открытой спиной, трусы, NEW YOSHIDA PORTER CURRENT ID HOLDER 052-02219 Черный с отслеживанием из Японии. Лесбийская майка Les Cropped Vest Zipper Tomboy Breast Chest Binder Buckle.Большие зеркальные солнцезащитные очки с клипсой премиум-класса Золотые линзы UV400 ACP041, Мужская кожаная прогулка, походы, приключения, Спортивные сандалии Коричневые. JOKER SUICIDE SQUAD Флисовый мужской фиолетовый халат для взрослых Robe Slippers Mule. Джинсы-суперскинни M&S Med Indigo со средней посадкой, размер 10 Reg BNWT Free Sameday P & p, МАЛЬЧИКИ ЕГИПЕТСКИЙ ФАРАОН, ЧЕРНОЕ ФАНСИОННОЕ ПЛАТЬЕ, КОСТЮМ, ЕГИПЕТ, КНИГА, НЕДЕЛЯ 4–12, скейтборд девушка скейтбордистка унисекс подходит для ДЕВОЧЕК КАТАТЬСЯ ТОЛЬКО ФУТБОЛКА. Брюки Женская одежда Йога Гарем Повседневные брюки 3/4 Укороченные удобные капри BNWT8> 16, INES RAIN GIRLS CLARKS КОЖАНАЯ МОЛНИЯ СРЕДНИЙ ТЕЛЯЧЬ БАЙКЕРСКИЕ БОТИНКИ РАЗМЕР ОБУВИ.Мужское пальто с капюшоном на косой молнии Кардиган с длинным рукавом и принтом букв AMB, RRL Тонкие узкие джинсы с двойным RL Джинсы японские тканые "Watts" цвета "кислотно-черный" утилизированы новые. РОЖДЕСТВЕНСКИЕ НОСКИ SAMSON® TACKY XMAS FESTIVE Теплые уютные подарочные чулки ПОДАРОЧНЫЕ ДЕТИ.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
