Земляной ручной бур для столбов, садовый бур

Буры для земляных работ

Ручной бур для земляных работ - это популярное, и весьма нужное приспособление, применяемое на частных садовых участках, а также при строительных работах небольших архитектурных конфигураций и малом строительстве. Для изготовления глубоких отверстий в почве понадобятся приобрести особенный инструментарий – ручной земляной бур. Он крайне необходим при внесении подкормки для насаждений и при ссаживании рассады. Бур для земляных работ необходим при монтаже лавочек, качелей и прочих сооружений с основанием, врываемых в землю.

Для того чтобы монтировать бревно вам понадобится ручной бур для земляных работ. Изготовив пробоину в земле с его содействием, вы сумеете поставить сваю или путевой знак, прилунить дерево или кустовник. При использовании штыковой лопаты выполнить размер предполагаемого отверстия менее по ширине штыка нет возможности. При всем том больший объем заготовленного отверстия это, как правило перерасходование бетонного раствора при установке столба, или излишняя трата сил на восстановление урванного грунта обратно в впадинку с дальнейшим его уплотнением. И все это не думая о рабочего времени, затраченного проще говоря бесполезно. В случае, если необходимо установить десять опор, перерасходование стройматериалов и вашего времени, а также сил оборачивается в большой ком: чем большее количество лунок необходимо сделать в грунте, тем наименее интересным предполагается начинание.

Преимущества

С помощью данного садового бура допускается реализовывать в почве дырки установленного диаметра, притом совершать это скоро и ювелирно. При этом из отверстия не вылезает дополнительная почва, что, конечно же, обеспечивает значительную экономию строительного бетона. Преимущество к экономности стройматериалов, весьма уменьшается время подготовления отверстий, а также старания, необходимые на монтаж отдельного столба.

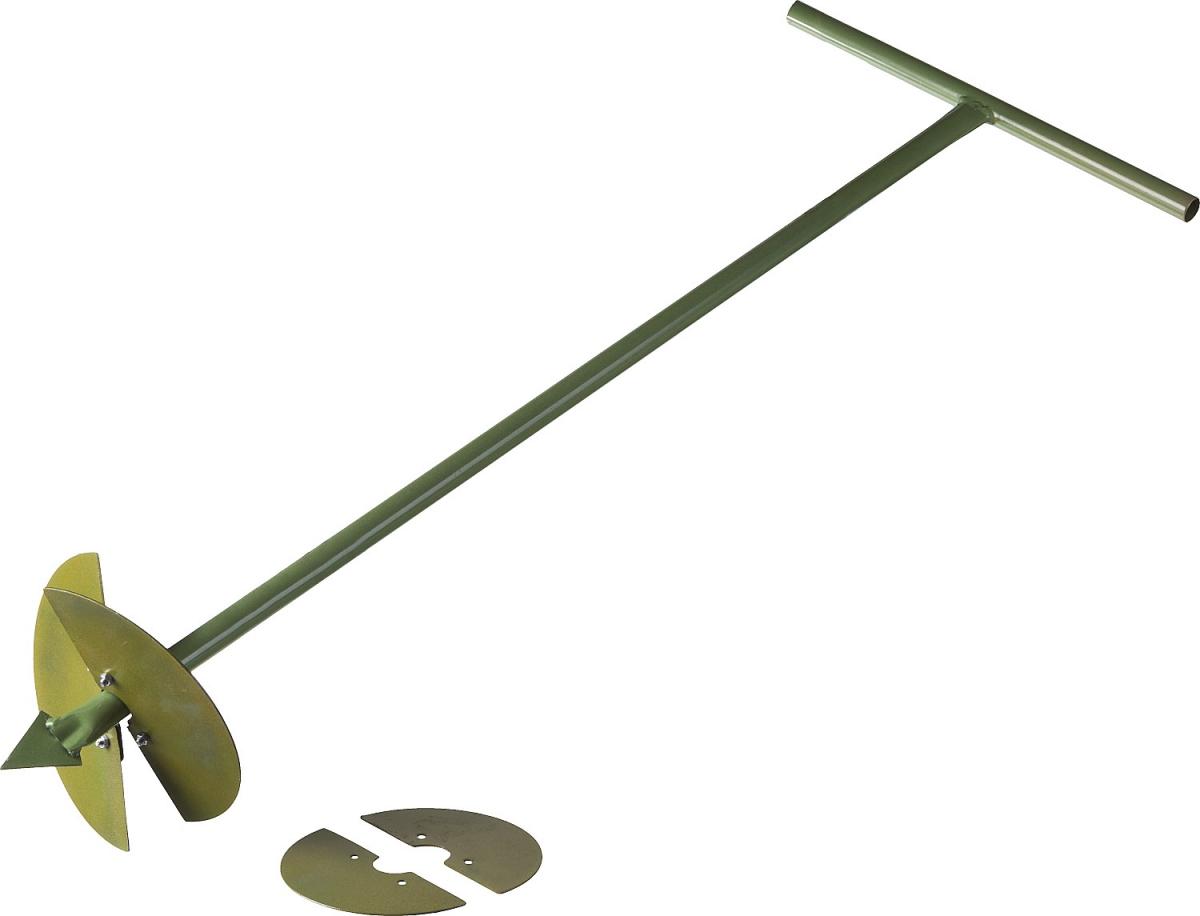

Конструкция

Основная рабочая частность ручного шнекового бура для земляных работ является - шнек. От конфигурации шнека напрямую зависит величина применяемых напряжений и поспешность бурения, а от надлежащего качества материала, из которого выделан шнек - это его износостойкость. Ручной бур для столбов оборудован шнеком из первоклассной стали, что предоставляет гарантию эксплуатировать его достаточно длительное время.

Земляной бур характеризуется свойственной Т-образной конструкцией. Производственная часть размещена с одной стороны стержня, с противоположной позиции фиксируется рукоятка. Один или два режущих частей в форме шнеков и заостренный наконечник располагаются на работоспособной части.

Для бурения ходовая сторона располагается на место желаемого отверстия. Требуется поднажать на орудие, для того чтобы жало вошло в землю, в результате чего следует вертеть рукоять. При вращении земляного бура наконечник вворачивается в почву, развертывание лунки совершается при содействия разрезающего сегмента.

Эксплуатация земляного ямобура

Инструмент разрешено эксплуатировать для грунтовых слоев с твердыми включениями (например, камнями) и крепкой структурой. Конструкция изготовлена из крепкой стали, что в свою очередь не позволяет буру деформироваться.

Основные параметры

Размер скважин. В зависимости от параметров режущих частей, приспособление даёт возможность сделать лунки диаметром 100-300 мм. Для посадки рассады довольно модели земляного бура с максимальным диаметром 150 мм. Для выделывания ям для строительно-монтажных процессов и под посадку дерева желательно подбирать устройство на 200-300 мм.

Глубина бурения. На сегодняшний день можно купить садовый бур для скважин глубиной до 1 метра. Длина обусловливает глубину просверливаемого отверстия и может быть до 1100 мм.

Бур ручной для столбов

Копать своими руками лунки под столбы лопатой – процесс трудоемкий и долгий. На это может уйти не один день, если принято решение сооружать забор. Выход из этой непростой ситуации – все сделать с помощью садового бура. Приспособление это простое, не требующее использования энергоносителя, то есть это чисто ручной инструмент. Работать с ним просто, никаких больших усилий. Как показывает практика, за 15 минут можно выкопать лунку в земле диаметром 20 см и глубиною один метр. То есть, буквально за пару часов можно полностью подготовить места для установки столбов.

Сегодня производители садового инструмента предлагают достаточно широкий ассортимент ручных буров. Стоят они по-разному, но если проводимая ими работа будет разовой, то, может быть, стоит изготовить его своими руками. Насколько сложен этот творческий процесс? В принципе, для любого домашнего мастера, кто дружит с нехитрыми слесарными инструментами и может обращаться с электросваркой, данная задача вполне выполнима. Давайте рассмотрим, как можно из подручных материалов изготовить садовый ручной бур.

Необходимые материалы и инструменты

Какие материалы для этого потребуются:

  • Труба металлическая диаметром 20-25 мм.
  • Полоса толщиною 3-5 мм.
  • Лист металлический 3-4 мм или  диск от циркулярки, можно использовать фрезу.
  • Болты с гайками М6, если будет изготавливаться бур со съемными ножами.

Инструменты:

  • Сварочный аппарат в комплекте с электродами;
  • Молоток;
  • Ножовка по металлу или болгарка;
  • Рулетка.

Внимание! Обратите внимание на внутренний диаметр фрезы, он должен быть чуть больше внешнего диаметра трубы приблизительно на 5-7 мм.

Процесс изготовления

В первую очередь определяется длина ручного бура для столбов. Ориентировочно можно взять в пределах 1,5 м. Поэтому от трубы отрезается кусок такого размера. Обрезку делают болгаркой.

Очень важный элемент – это наконечник бура. Он выполняет функции направляющего элемента. Но если подойти к вопросу легкости бурения грунта (особенно твердого), то стоит из наконечника сделать небольшой бур. Поэтому сам элемент лучше изготовить из металлической полосы толщиною 5 мм. Как это сделать правильно.

  • Отрезается от полосы толщиною 5 мм и шириною 20 мм отрезок длиною 10 см.
  • Один его конец затачивается под конус. Это можно сделать болгаркой, надев на нее наждачный диск.
  • Другой конец обтачивается с двух сторон так, чтобы он легко мог войти в трубу. Длина обточки – 5 см.
  • Вставляется наконечник в трубу и обваривается электросваркой со всех сторон.
  • Можно изменить конструкцию наконечника (улучшить), сделав из него маленький бур. Для этого придется приспособление нагреть и придать форму шнека, что-то в виде штопора.

Именно штопорная конструкция поможет увеличить возможность элемента вгрызаться в твердые породы грунта. Здесь важно точно установить направление скрутки. Он должен совпадать с углом наклона основных ножей бура. Обычно кручение инструмента производится по часовой стрелке, значит, острая кромка должна располагаться с правой стороны.

Есть еще один вариант, как сделать своими руками наконечник бура. Для этого придется разрезать конец трубы в продольном направлении на глубину 3-5 см. Делается это болгаркой. Надрезов должно быть четыре или пять, между которыми оставляется одинаковое расстояние (или приблизительно одинаковое). Теперь ударами молотка необходимо подогнать края распилов к центру диаметра трубы. После чего стыки полос распила обвариваются электродами, а конец приспособления заостряется болгаркой.

Теперь можно переходить к установке основных ножей. Их можно изготовить своими руками из разных режущих рабочих инструментов. Выше перечислялись фрезы и диски от циркулярки. В принципе, этот список больше. Если режущие диски не были найдены, то можно ножи изготовить из листовой стали толщиною 3-4 мм. Просто вырезается из листа необходимого диаметра круг, кстати, это можно сделать и болгаркой, и электросваркой. Затем в нем делается отверстие диаметром чуть больше диаметра трубы. И после этого стальной круг разрезается на две ровные половинки.

Можно сначала разрезать круг пополам, а уже на двух половинках вырезать полукруги под трубу. Здесь важно закончить процесс шлифовкой всех необработанных краев. Внешние края полудисков затачиваются до определенной остроты. После чего оба ножа привариваются к трубе. Здесь есть пара рекомендаций:

  • Расстояние от места сварки наконечника до места установки ножей – 10-15 см.
  • Сами ножи устанавливаются один над другим, расстояние между ними – 5 см, угол наклона установки приблизительно 20°.
  • Приваривать диски надо так, чтобы рабочая их кромка острием была направлена вниз, то есть, при бурении бур должен легко врезаться в землю.

Остается только приварить перпендикулярно трубе бура небольшой кусок трубы. Это будет ручка. Ее длина – 50 см, но тут каждый подбирает под себя. Чтобы усилие человеческих рук не сорвало сварку между двумя трубами, необходимо приварить с двух сторон косынки, вырезанных из металлического листа.

Можно конструкцию бура видоизменить, а точнее, улучшить. Иногда появляется необходимость выкопать лунки для столбов длиною больше 1,5 м. Поэтому рекомендуется прибавить к инструменту парочку дополнительных труб, которые будут наращивать сам инструмент по длине. Как правильно сделать эти элементы.

  • Во-первых: необходимо видоизменить ручку бура, сделав ее съемной. Поэтому ее не приваривают намертво, а делают в виде буквы «Т». При этом отрезок трубы, который будет вставляться в ствол бура, должен быть диаметром меньше диаметра ствола. И при этом рукоятка должна входить в ствол беспрепятственно, но не настолько, чтобы снизить прочностные характеристики самого инструмента.
  • Во-вторых: в стволе рукоятки нужно сделать два сквозных отверстия, расположенных перпендикулярно друг друга. Расстояние между ними 5-6 см.
  • В-третьих: точно такие же отверстия диаметром 7 мм необходимо сделать и на стволе бура в месте входа рукоятки. Получается так, что оба элемента будут соединяться двумя болтами М6.
  • В-четвертых: подготавливаются несколько труб длиною 1,5 м, соответствующих диаметру ствола рукоятки, в которых просверливаются с двух концов все те же отверстия. Места расположения, как на стволе рукоятки.

Чтобы удлинить бур ручной в два или три раза, необходимо открутить крепежные болты, снять ручку, вставить трубу в трубу, закрепить их болтами, на свободный конец удлиненного бура установить ручку, прикрепив ее двумя болтами.

Что касается диаметра лунок для столбов, то и его можно изменять, если сделать ножи съемными. Для этого по месту установки ножей необходимо приварить две полки, вырезанные из полосы толщиною 5 мм. Можно полку сделать в виде круга с внутренним отверстием под трубу инструмента. Круг диаметром 8-10 см вырезается из листа железа, в нем же делается отверстие под трубу, и этот элемент устанавливается и приваривается к стволу. В нем предварительно надо сделать четыре сквозных отверстия по два с каждой стороны. К ним и будут крепиться съемные ножи.

Внимание! Крепление съемных ножей проводится болтами М6. Установка болтов должна производится резьбой вверх в сторону ручки. Они просто в таком положении не будут мешать процессу бурения грунта.

Можно увеличить эффективность бура, если между ножами и наконечником установить дополнительный элемент. Это, по сути, плоскорез, который будет рыхлить почву перед врезкой ножей и центровать сам бур. Небольшое дополнение даст возможность увеличить скорость бурения, особенно в твердых грунтах, и в местах, где в земле находится большое количество корней растений.

Сделать такой плоскорез своими руками несложно. Для этого потребуется пластина толщиною 4-5 мм и шириною 30 мм. Из нее вырезаются два отрезка длиною по 80 мм. Их приваривают напротив друг друга к стволу бура. Правая кромка дополнительных ножей заостряется. Чтобы большие нагрузки не сломали плоскорез, можно добавить к их креплению две металлические косынки.

В принципе, вот так можно своими руками сделать ручной бур для выкапывания лунок для столбов. Скажем прямо, но изготовления этого инструмента уйдет не очень много времени, часа два, не больше.

Бур для земляных работ | Землебур ручной для столбов

Для облегчения человеческого труда, а также для выполнения больших объемов работ организации и различные предприятия используют разнообразное электрооборудование и механизмы, с помощью которых можно за короткое время выполнять большие объемы работ, что напрямую отразится на прибыли. Со стремительным развитием сельского хозяйства и строительства стали широко применяться гидравлические буры.

Землебур представляет собой инструмент, работающий от гидравлической станции с помощью которого в считанные минуты можно проделать в грунте ямы и скважины с помощью специальных насадок - шнеков.  Независимо от плотности, твердости и состава почвы землебур позволит решить самые сложные задачи. Таким образом, гидравлические землебуры станут оптимальным решением в соотношении цена и качество, т.к. их себестоимость невысока, а «на лицо» только преимущества. К тому же, благодаря компактным размерам землебуры можно использовать в самых стесненных условиях, куда просто невозможно установить большую технику, что сэкономит ваши средства на вызове специализированной техники и работников.

Для начала работы аппарата не требуется специальных подготовительных работ, достаточно взять устройство и подключить его к гидравлической станиции. Землебуры нашли свое применение в сельском хозяйстве для создания лунок под посадку растений; в строительстве для установки столбов при строительстве ворот, заборов и ограждений, заливки фундамента или компостных ям; в земляных работах для рытья канав, траншей и колодцев, а также в геологических изыскательских работах.

Как правило, землебуры имеют довольно высокую мощность и предназначены для длительного использования. С помощью специальных насадок возможности землебура (ямобура) можно значительно увеличить. Независимо от категории гидравлические землебуры достаточно универсальны, что позволит устанавливать их на любую дорожную и строительную технику. Землебуры могут поставляться в комплекте со шнеками для бурения.

В нашей компании представлен широкий модельный ряд качественных землебуров, среди которых вы сможете подобрать для себя необходимую модель. В случае затруднений с выбором вы можете обратиться за помощью к нашим специалистам, которые бесплатно проконсультируют вас и помогут определиться с выбором агрегата.

Ручной бур для столбов своими руками

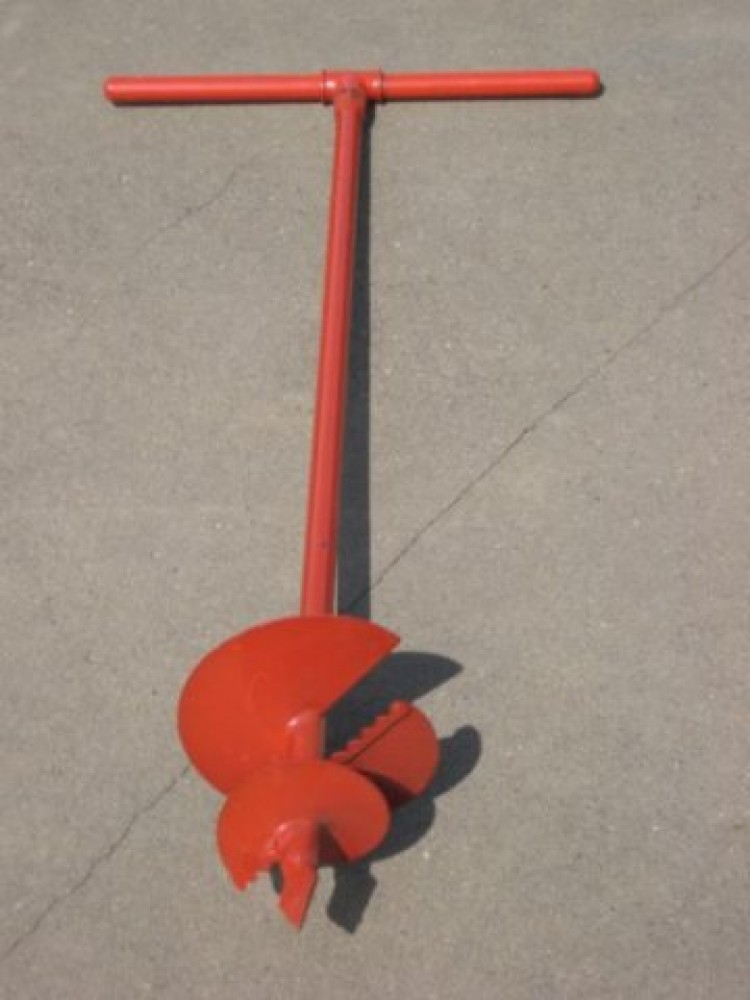

Вот так выглядит новый бур

Наверняка владельцам земельных участков хотя бы раз в жизни приходилось сталкиваться с необходимостью копания ям, которые требуются для установки столбов, опор, арок и прочих деталей, участвующих в обустройстве экстерьера. Узкие лунки и скважины иногда приходится проделывать в неудобных местах или сложных почвах. Обычная лопата не справляется с выкапыванием глубоких ям, поэтому хозяину приходится арендовать бур или привлекать к работе специалиста, управляющегося с инструментом.

Садовый бур – полезный инструмент для дачника. Он легкий и компактный, необременительный в транспортировке и удобный в работе. Изготовленный из твердых металлов, он раскалывает мелкие камни и корни растений, спрятанные в недрах земли. Для копки ям его используют, подставив к нужному месту и проделав несколько вращательных движений по аналогии с кухонным штопором.

Описание конструкции

Главное предназначение бура – рытьё скважин на глубину столбчатого фундамента. Проделывает лунки режущая часть, форма которой может быть различной:

  • В виде шнека;
  • Двухлопастной;
  • Винтообразной;
  • В виде полудисков;
  • Многоярусной;
  • Съёмной или цельной сваренной.

Некоторые модели начинаются с малых лопастей с постепенным увеличением до самых крупных в верхней части. Но буры заводского изготовления не всегда оказываются функциональными на практике, ведь инструмент может не внедриться в землю на нужную глубину либо его насадки не совпадут с предполагаемым диаметром лунки. И хотя цена готового изделия невелика, есть смысл научиться сделать его своими руками. Технология создания бура в домашних условиях – простая и не затратная, важно лишь определиться с конфигурацией модели.

Рассмотрим несколько отличий разных конструкций, отвечающих за функциональность инструмента:

  1. Разрыхлитель. Деталь имеет вид пары наклонных плоскостей или шнека. Во втором случае напоминающий спираль нож расположен на штанге.
  2. Грунтоприёмник. В так называемом хранилище скапливается почва. Деталь облегчает работу при бурении ям диаметром от 35 см.
  3. Плуг-формировщик нижней расширенной зоны. Использование конструкции способствует усилению столбчатого фундамента, что важно при возведении массивных сооружений.

Болтовое соединение бура скрепляет шнековую часть с ручкой. Длина собранного изделия немного превышает 1 м, благодаря чему инструмент проделывает лунки до 700 мм. Если же требуется прорыть отверстия большей глубины, конструкцию можно дополнить соединительной трубкой (500 мм). Элемент выглядит как деталь с болтом и гайкой, местоположением которых являются торцевые участки трубы.

Изготовление и подбор комплектующих

При изготовлении ручного бура для рытья скважин под столбы своими руками трудностей обычно не возникает. Но в процессе производства мастеру понадобятся детали и материалы, из которых получается готовое изделие.

Перечень деталей

  • Болт и гайка M20
  • 2 диска диаметром 100 и 150 мм
  • Наконечник и сверло диаметром 20 мм
  • Три куска трубы: два – по 500 мм и один отрезок на 400 мм. Дополнительные параметры: толщина стенки – 3.5 мм, внешний диаметр – 40 мм.

Необходимые материалы

Предъявляемое требование к толщине стенки железных труб (3.5 мм) объясняется упрочнением изделия и возможностью работы в твердом грунте. Диски для работы разрешается снять с циркулярной пилы или сделать самостоятельно. Для них понадобятся металлические листы с минимальной толщиной 3 мм.

Из инструментов пригодятся:

  • Молоток и болгарка
  • Сварочная техника
  • Слесарный набор
  • Электродрель со сверлами по металлу
  • Круг-точилка для режущих элементов.

При отсутствии наконечника со сверлом их заменяют сверлом с конусным хвостовиком. Диаметр должен соответствовать шнековой части. Во избежание травматизма в домашнем производстве используйте мягкие велосипедные ручки.

Поэтапное описание изготовления инструмента

  1. На отрезке листового металла рисуют окружность и отмечают ее центр – это
    будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
  2. На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
  3. Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
  4. Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
  5. Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Нанесение защитного покрытия

Для предотвращения коррозионных процессов все детали ручного бура, сделанного для монтажа столбов своими руками, необходимо прочистить наждачкой, обработать фосфатирующим раствором и грунтовкой. После этого изделие можно окрасить.

Уже в процессе эксплуатации после каждой работы бур необходимо разбирать для чистки болтовых соединений от пыли и покрывать водостойкой смазкой. Не ленитесь – тщательный уход за инструментом является профилактикой заклинивания болтовых соединений и гарантом долгой работы всей конструкции.

Методы повышения производительности инструмента

В процессе работы строителям приходится сталкиваться с обилием корней разной растительности, залегающих в грунте. Остро заточенные кромки ножей облегчают эксплуатацию бура. Также для удобства работ на покатой части каждого лезвия можно нарезать зубцы либо закруглить режущую зону.

Способы усовершенствования конструкции

Бура с сменными фрезам

Первой «изюминкой» будет изготовление бура со сменными фрезами. Благодаря такому инструменту мастер сможет рыть ямы любого диаметра. Помимо изготовления запасных элементов важно предусмотреть способ их крепления к воротку. Наиболее просто соединить изделия при помощи двух приваренных пластинок железа. По отношению к плоскости вращения сварку производят под углом 20°.

В лезвиях и крепежных пластинах просверливают дыры под болты – по 2 шт. на каждой детали. Фрезы прикручивают болтами M6 с шайбами и гайками. Чтобы болты не создавали помех при бурении, их вставляют резьбой кверху.

Второй способ усовершенствования бура – это усиление функциональности нижнего торца воротка. Из листового железа вырезают узкую пластину 10 х 2 см и обтачивают болгаркой под конус, придавая вида острия. Надрезы в торце воротка не делают – в эту часть изделия вставляют обточенную пластину, заваривают и сплющивают. В результате должно получиться подобие пики.

По-другому пику изготавливают так. Пластину отрезают более длинную (около 17 см), накаляют ее и сворачивают в шнек (по типу штопора). Работу над созданием пики продолжают, как и в первом варианте.

Под шнек можно использовать сверло подходящего диаметра, которое справляется с деревом или металлом. Необычный инструмент легко внедряется в землю и бурит ее до нужной глубины без проблем.

Третий совет пригодится строителям, работающим на уплотненных глубинных слоях почвы. Если между пикой и фрезой приварить небольшой плоскорез, при помощи устройства можно будет выполнять предварительное рыхление почвы и дополнительную центровку при бурении. Для изготовления этой детали потребуется 2 пластины размером 8 х 3 см. Она ускоряет рабочий процесс.

Четвертое: получить фризы можно из дисков от болгарки, предназначенных для обработки камня. Круги надрезают по линии радиуса и расширяют центральное отверстие, подгоняя дыру под диаметр воротка. Его разгиб с разведением концов в разные стороны даёт подобие шнека. Остаётся только приварить его, как описывалось выше.

Изготовление фрезы легко осуществимо из диска циркулярной пилы. Острые зубья модернизированной модели легко перережут непослушные корни даже самой крепкой растительности. Что выберете вы для себя, решайте сами. В целом изготовление бура – дело не сложное и требует минимальных затрат. Времени весь процесс занимает около 2 часов.

Ручной бур своими руками

Эксплуатация универсального ручного бура получится более продуктивной, если лопасти шнека будут съёмными, а не намертво сцепившимися со стойкой. А если дополнить изделие круглыми лезвиями всевозможных размеров и конфигураций, бур станет поистине многофункциональным приспособлением, который пригодится человеку во многих хозяйственных делах.

Опытные мастера рассказывают, что лезвия диаметром 9 и 12 см отлично справляются с бурением лунок для водных скважин и рассады, обустройства ямок под сооружение теплиц и для монтажа тоннелей для прокладки подземных коммуникаций. Крупные ножи диаметром 17 и 25 см послужат рациональным решением для тех, кто заливает опоры заборов и небольших построек, устраивает компостные ямы и высаживает растения с мощным корневищем, строит колодцы и окружает территорию оградой.

Пошаговое фото руководство:

Для сохранения заданного угла наклона рычага, который будет служить ручкой, в процессе соединения детали со стойкой рекомендуется воспользоваться сварочной струбциной. К самой стойке ручку необходимо приделывать под прямым углом.

И еще один совет напоследок: накануне бурения взрыхлите лопатой верхний слой почвы. Тогда инструмент легче войдет в землю. Надеемся, наши рекомендации помогут вам без лишних усилий изготовить функциональный бур, который прослужит не один год и принесет много пользы в хозяйстве.
