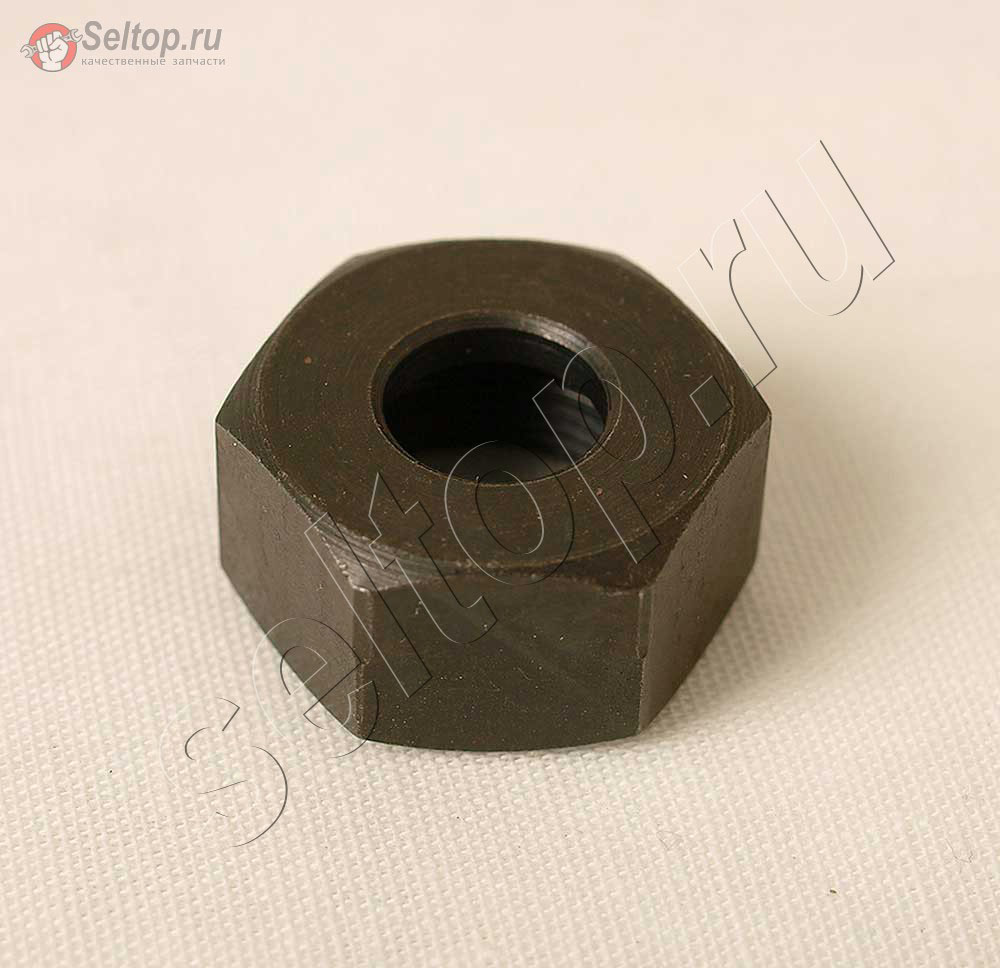

Цанга гайка фрезера

В данной категории можно подобрать и купить цангу фрезера. Цанга это устройство которое изготовлено в виде разрезной пружинящей втулки и предназначено для зажима фрезы (призматического и цилиндрического предметов) в цанговый патрон. Работа фрезеровочного инструмента без цангового патрона не возможна. В комплекте с цангой идет гайка которая обеспечивает надежную фиксацию фрезы в процессе работы. Для правильного подбора и использования цанги или цангового патрона необходимо знать конструктивные особенности не только цанги но и фрезерного станка или ручного фрезера . Подбор цанги необходимо производить исходя из параметров, которые соответствуют параметрам хвостовика выбранного фрезера. При правильном подборе цанговый патрон должен идеально подходить к хвостовику ручного фрезера или станка, а цанга к выбранному патрону. Очень часто цанги имеют разный угол схождения конуса, что разрешает использование данной цанги только со своей гайкой. Область применение цанг очень широка, от скальпеля (сменное лезвие), нагрудных значков и болтов анкерных до цанговых патронов установленных на деревообрабатывающих станках (фрезеровочных). Очень часто «столяры любители» путают цанговый патрон с кулачковым, который применяют для выполнения аналогичных работ. Но есть одно основное отличие: цанговый патрон не может фиксировать хвостовики с разным диаметром в отличии от кулачкового. Цанга предназначена для фиксации одного определенного диаметра. Очень часто покупатели приобретая цанги китайского производства сталкиваются с проблемой качества, по этому мы советуем обращать внимание на цанги известных производителей.

Для того чтобы купить цангу гайку цанговый патрон фрезера - подберите товар в списке по размерам или модели вашего инструмента. Наш интернет-магазин отправляет цангу по всей Украине, поэтому купить ее можно в Киеве, Львове, Днепре, Сумах, Запорожье, Одессе, Ивано-Франковске, Луцке, Кропивницком, Полтаве, Виннице, Херсоне, Тернополе, Ровно, Хмельницке, Черновцах.

виды и правильный выбор цанговых патронов

Цанга для фрезера – это элемент, без использования которого работа любого оборудования подобного назначения не представляется возможной. Данное устройство, конструкция которого, кроме зажимных элементов, также включает в себя гайки и стопорные шайбы, отвечает за надежную фиксацию инструмента в процессе его работы. Знать, какими конструктивными особенностями отличаются цанги для ручных фрезеров, надо для того, чтобы не только грамотно пользоваться такими устройствами, но и правильно выбирать их, когда в этом возникает необходимость.

Работа ручным фрезером начинается с установки фрезы в цанговый зажим инструмента

Что собой представляют цанги для ручных фрезеров

Часто цанги ошибочно путают с кулачковыми патронами, используемыми для решения аналогичных задач. Их основное различие заключается в том, что кулачковый патрон является более универсальным зажимным устройством и, в отличие от цанг, может быть успешно использован для фиксации инструментов с хвостовиками различного диаметра. В цангах же, предназначенных для хвостовика определенного диаметра, фиксировать инструмент с хвостовиком другого размера нельзя. Именно поэтому из набора цанг следует выбирать именно те, которые точно соответствуют диаметру хвостовика применяемого инструмента.

Цанговый зажимной патрон

Гайки цанг, предназначенных для инструментов с хвостовиками различного диаметра, ничем не отличаются между собой, различия таких устройств заключаются в разных размерах их зажимных элементов. В связи с этим одну гайку, из которой цанга извлекается достаточно легко, можно применять в комплекте с зажимными элементами для хвостовиков различного диаметра, но намного удобнее и практичнее, когда в наборе каждая из цанг для фрезера находится в комплекте со своей гайкой.

Как правильно выбрать набор цанговых зажимов

При приобретении набора цанговых зажимов для ручного фрезера можно столкнуться с тем, что цанги будут не совсем качественными. Кроме того, они могут не совпадать с диаметрами хвостовиков инструментов, для фиксации которых предназначены. Такие ситуации, к сожалению, не являются большой редкостью и особенно характерны для тех случаев, когда приобретается дешевый набор или продукция от малоизвестных производителей. Выходом из таких ситуаций чаще всего становится только приобретение нового набора цанг для фрезера.

Цанговый патрон должен соответствовать шпинделю фрезера, а цанга – этому патрону. Цанги часто имеют различный угол схождения конусов и подходят только к «своей» зажимной гайке

Чтобы не столкнуться с проблемой приобретения для фрезера цанг несоответствующего качества и неподходящего размера, лучше останавливать свой выбор на продукции проверенных производителей. Если такой возможности нет, надо внимательно проверять цанги, входящие в набор, на их соответствие требуемому качеству и стандартным размерам инструмента для фрезера.

Назначение и виды цанговых патронов

Цанги, выступающие в роли зажимных элементов, обеспечивают фиксацию не только инструментов для фрезера, но и заготовок, которые подвергаются обработке. В патронах, оснащенных цангами, в частности, одинаково успешно могут фиксироваться заготовки, подвергаемые как черновой, так и чистовой обработке.

По своему конструктивному исполнению цанговые патроны делятся на несколько основных типов:

  • втягиваемые;
  • выдвижные;
  • оснащенные неподвижными цангами.

Конструкция патронов с выдвижной и втягиваемой цангами

По назначению цанговые патроны могут относиться к подающим и зажимным. Первые представляют собой втулку из закаленной стали, на боковой поверхности которой выполнено три неполных разреза, формирующих пружинящие зажимные лепестки. Размеры внутреннего отверстия такого устройства, чтобы оно было в состоянии обеспечивать надежную фиксацию, должны строго соответствовать геометрическим параметрам обрабатываемой заготовки. Патрон данного типа используется в комплекте с подающей трубой (навинчивается на ее резьбовой конец). Чтобы заготовка, которая располагается в такой трубе, получила осевое перемещение, используется кулачковый механизм или гидромеханический привод. Работает такое устройство по принципу всем известного цангового карандаша, через разжимающиеся и сжимающиеся лепестки которого перемещается грифельный стержень.

Цанговый патрон зажимного типа, в отличие от подающих устройств, используется только для обеспечения надежной фиксации заготовки в процессе ее обработки. Хотя внешне он очень похож на устройство подающего типа, работает он по совершенно другому принципу.

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

  • простота конструкции;
  • удобство применения;
  • высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

Если говорить о наиболее популярных типах подобных устройств, то таковыми являются цанги для фрезера категории ER. Их можно узнать по нанесенной на них соответствующей маркировке.

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании.

Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Применение цанговых патронов в оснащении такого оборудования позволяет повысить производительность выполняемой на нем обработки, а также увеличить ее точность.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

Как поменять цангу на фрезере

Цанга для фрезера – это элемент, без использования которого работа любого оборудования подобного назначения не представляется возможной. Данное устройство, конструкция которого, кроме зажимных элементов, также включает в себя гайки и стопорные шайбы, отвечает за надежную фиксацию инструмента в процессе его работы. Знать, какими конструктивными особенностями отличаются цанги для ручных фрезеров, надо для того, чтобы не только грамотно пользоваться такими устройствами, но и правильно выбирать их, когда в этом возникает необходимость.

Работа ручным фрезером начинается с установки фрезы в цанговый зажим инструмента

Что собой представляют цанги для ручных фрезеров

Часто цанги ошибочно путают с кулачковыми патронами, используемыми для решения аналогичных задач. Их основное различие заключается в том, что кулачковый патрон является более универсальным зажимным устройством и, в отличие от цанг, может быть успешно использован для фиксации инструментов с хвостовиками различного диаметра. В цангах же, предназначенных для хвостовика определенного диаметра, фиксировать инструмент с хвостовиком другого размера нельзя. Именно поэтому из набора цанг следует выбирать именно те, которые точно соответствуют диаметру хвостовика применяемого инструмента.

Цанговый зажимной патрон

Гайки цанг, предназначенных для инструментов с хвостовиками различного диаметра, ничем не отличаются между собой, различия таких устройств заключаются в разных размерах их зажимных элементов. В связи с этим одну гайку, из которой цанга извлекается достаточно легко, можно применять в комплекте с зажимными элементами для хвостовиков различного диаметра, но намного удобнее и практичнее, когда в наборе каждая из цанг для фрезера находится в комплекте со своей гайкой.

Как правильно выбрать набор цанговых зажимов

При приобретении набора цанговых зажимов для ручного фрезера можно столкнуться с тем, что цанги будут не совсем качественными. Кроме того, они могут не совпадать с диаметрами хвостовиков инструментов, для фиксации которых предназначены. Такие ситуации, к сожалению, не являются большой редкостью и особенно характерны для тех случаев, когда приобретается дешевый набор или продукция от малоизвестных производителей. Выходом из таких ситуаций чаще всего становится только приобретение нового набора цанг для фрезера.

Цанговый патрон должен соответствовать шпинделю фрезера, а цанга – этому патрону. Цанги часто имеют различный угол схождения конусов и подходят только к «своей» зажимной гайке

Чтобы не столкнуться с проблемой приобретения для фрезера цанг несоответствующего качества и неподходящего размера, лучше останавливать свой выбор на продукции проверенных производителей. Если такой возможности нет, надо внимательно проверять цанги, входящие в набор, на их соответствие требуемому качеству и стандартным размерам инструмента для фрезера.

Назначение и виды цанговых патронов

Цанги, выступающие в роли зажимных элементов, обеспечивают фиксацию не только инструментов для фрезера, но и заготовок, которые подвергаются обработке. В патронах, оснащенных цангами, в частности, одинаково успешно могут фиксироваться заготовки, подвергаемые как черновой, так и чистовой обработке.

По своему конструктивному исполнению цанговые патроны делятся на несколько основных типов:

  • втягиваемые;
  • выдвижные;
  • оснащенные неподвижными цангами.

Конструкция патронов с выдвижной и втягиваемой цангами

По назначению цанговые патроны могут относиться к подающим и зажимным. Первые представляют собой втулку из закаленной стали, на боковой поверхности которой выполнено три неполных разреза, формирующих пружинящие зажимные лепестки. Размеры внутреннего отверстия такого устройства, чтобы оно было в состоянии обеспечивать надежную фиксацию, должны строго соответствовать геометрическим параметрам обрабатываемой заготовки. Патрон данного типа используется в комплекте с подающей трубой (навинчивается на ее резьбовой конец). Чтобы заготовка, которая располагается в такой трубе, получила осевое перемещение, используется кулачковый механизм или гидромеханический привод. Работает такое устройство по принципу всем известного цангового карандаша, через разжимающиеся и сжимающиеся лепестки которого перемещается грифельный стержень.

Цанговый патрон зажимного типа, в отличие от подающих устройств, используется только для обеспечения надежной фиксации заготовки в процессе ее обработки. Хотя внешне он очень похож на устройство подающего типа, работает он по совершенно другому принципу.

Сферы применения цанговых патронов

Основным конструктивным элементом патрона с цангой зажимного типа является втулка с пружинящими лепестками, количество которых может быть различным. Так, для зажима заготовок, диаметр которых не превышает 3 мм, используются патроны с тремя лепестками, при выполнении обработки деталей диаметром до 80 мм – с четырьмя лепестками, свыше 80 мм – шестью. Для обработки деталей очень незначительного диаметра используют зажимные патроны, цанги в которых разводятся при помощи специальных пружин. Кроме того, существуют модели цанговых зажимных патронов, которые оснащаются сменными вкладышами различного размера, выбираемыми в зависимости от геометрических параметров обрабатываемой заготовки.

Зажимные цанги используются не только для фиксации обрабатываемых заготовок, но и для крепления в них используемого инструмента, в качестве которого может выступать фреза, сверло или метчик. Хвостовик инструмента фиксируется зажимными элементами сменной цанги, которая удерживается во внутренней части патрона специальной гайкой. Работает такое устройство по следующему принципу: при накручивании гайки на цанговый зажим, который выполнен в форме обратного конуса, данный элемент втягивается в отверстие в патроне, тем самым обеспечивая плотное и надежное обжатие установленного в нем хвостовика инструмента.

Набор цанг с гайкой и стопорным кольцом для фрезера Sparky

Среди достоинств цанговых патронов для фрезера, которые и сделали их очень популярными и востребованными на современном рынке, следует выделить следующие:

  • простота конструкции;
  • удобство применения;
  • высокая надежность фиксации обрабатываемых заготовок и хвостовика инструмента.

Кроме того, цанговые патроны обеспечивают минимальное биение как инструмента, так и заготовок, которые в них фиксируются. Объясняется это тем, что тела вращения, установленные в таком патроне, отлично центрируются. Удобство и простота его использования обеспечиваются еще и тем, что для приведения его в действие не надо применять специальный ключ и другие дополнительные приспособления.

Если говорить о наиболее популярных типах подобных устройств, то таковыми являются цанги для фрезера категории ER. Их можно узнать по нанесенной на них соответствующей маркировке.

Патрон с цангой ER20 для фрез с диаметром хвостовика 8 мм

Конечно, как и у любого технического устройства, есть у цанговых патронов и недостатки. К наиболее значимым следует отнести то, что диаметр заготовки или хвостовика инструмента для фрезера напрямую зависят от рабочего диаметра самой цанги. Таким образом, для инструментов и заготовок разных диаметров необходимо подбирать и цанги различных размеров.

Одной из наиболее примечательных сфер применения зажимных патронов цангового типа является оснащение автоматов продольного точения, где с их помощью осуществляется фиксация обрабатываемой заготовки. На таких автоматах, как правило, выполняют обработку заготовок не слишком значительного диаметра, что и дает возможность использовать для их фиксации зажимные устройства цангового типа. Между тем цанговые зажимы, используемые для оснащения таких автоматов, отличаются по своей конструкции от цанговых патронов, применяемых на токарном оборудовании. Автоматы продольного точения часто оснащаются цангами двух типов, одни из которых, как говорилось выше, используются для фиксации обрабатываемой заготовки, а вторые – для закрепления хвостовика используемого инструмента.

Применение цанговых патронов в оснащении такого оборудования позволяет повысить производительность выполняемой на нем обработки, а также увеличить ее точность.

admin

40 ответов на “Заклинило цангу фрезера. Что делать?”

Как достать цангу из гайки (Макита)? Сидит капитально, такое ощущение что её туда забивали!

У меня такая же проблема с бошем 1100, у меня на цанге стояло пружинное колечко, может из за него вся проблема, и получается что сначала надо вставить цангу потом фрезу ,и только после этого закручивать? Так?

Получается так, что нужно грубо говоря, забить цангу в гайку ? В комплекте есть цанга на 6 мм ,вот там неразьемное соединение, а на 8 мм гайка и цанга были отдельно,мысль понял, огромное спасибо счас пойду ( загонять цангу на место) 🙂 🙂

Spasibo. Polezno.Povtorenjie — mati uchenya.

Михаил, огромное спасибо за внятное объяснение. Тем не менее мне не удалось до конца справиться с проблемой. У меня фрезер не дорогой (Hitachi M8V2), и у него когда цанга вставляется в гайку, она действительно зацепляется за выемку, но, толи цанга немного меньше диаметром, толи выступ в гайке меньше чем надо. Короче говоря, когда гайка отвинчивается, она не выталкивает цангу, а легко с нее соскакивает (даже если в цангу вставлена фреза). А цанга с фрезой застревает во фрезере.

Что посоветуете? Купить другую пару цанга + гайка, или что-то можно сделать со старой цангой? И если покупать цангу, то нужно подбирать именно для моей модели фрезера, или можно взять цангу, например, от боша? То есть существует ли общий стандарт на размеры и форму гаек и цанг? Еще раз спасибо.

ок спасибо у меня HITACHI M12V2

народ выручайте кто подскажет где купить цангу для фрезера HITACHI M12V2

Спасибо за видео, Миша! У меня тоже цангу клинило.. Между гайкой и фрезой вставлял ключ — и все дела.

Здравствуйте, Михаил!
Хочу внести свой целковый в данную проблематику, мне очень помогло устройство для съема подшипников.
Усиками захватываем за проточку цанги центральным винтом упираемся в фрезу или что от нее осталось.
Т.к. хвостовик фрезы гладкий он под усилием выдавливается и упирается в вал, а конус цанги срывается с посадочного места вверх.
Данный способ не универсален и способен помочь в случаях когда диаметр фрезы меньше диаметра цанги.

Вместо двух стержней лучше просунуть гаечный ключ, если зазор позволяет. Так же вместо двух полуколец лучше найти (сделать) подобие плоского гаечного ключа, чтобы не париться с их стягиванием.
Не стоит смазывать цангу перед установкой, лучше, если поверхности будут сухими. По маслу цанга заходит поглубже при нагреве вала.
Так же лучше вытаскивать фрезу сразу после работы, т.к. вал остывает и сильнее сдавливает цангу.

Спасибо, Михаил за хороший совет.

Здравствуйте Михаил !
У меня точно такая маленькая цанга .
Посмотрев Ваше видео купил себе большую в Китае 12".
Почему то она не лезет — у меня Корвет.
На 10 мм длиннее в чем подвох конус вроде тот
Нужна другая гайка??

Михаил, ещё раз приветствую!
Подскажите, а если я (допустим) разрезал гайку, но таких фрезеров больше нет и соответственно гайку к нему не купить…, как быть. Возможен ли вариант подбора от других производителей или заказ у токаря? Пока, слава богу, ничего не заклинивало, но мало ли…

Спасибо за быстрые ответы! Т.е в случае разрезания гайки, надо любо искать оригинальную, либо выкидывать фрезер…

Либо правильно и осторожно закручивать
Спасибо!

На моем говенном фрезере Интерскул Гайка уиначально надета на цангу и зафиксирована на ней стопорным кольцом сверху… Вот тебе и дешевка, а работает выходит лучше!

Спасибо, Михаил! У меня Макита, а я то думал, что у меня фрезу всё клинит?!

Ох спасибо Михаил! Опять выручили!

Михаил! Приветствую! Да, было… Откручивали при помощи знакомого ультразвука (промывка форсунок в солярке) Товарисч потом очень долго просил раскрыть "секрет"…

Привет. А у меня немного другая проблема. Не могу открутить гайку на дешёвым китайским фрезере штурм (Провернуло кнопку которая фиксирует вал) Что делать? Неужели только в ремонт? Sooos 🙂

Спасибо, пошел пробовать

Почитал — посмотрел все комменты…….и вздохнул. Взял зажал основание фрезы около цанги пассатижами и молотком и молотком по пассатижам, 4 удара хватило…все цело. Спасибо!

Михаил,Спасибо за ролик! у меня "волшебный" Crown CT11001 у которого штатная цанга бОльшим диаметром,на конце которой на гайкой зажимное кольцо. Цанги меньшего диаметра,шедшие в комплекте не имеют паза под зажимное кольцо. соответственно цанга меньшего диаметра была установлена внутрь цанги большим диаметром,после фреза. Все это дело зажало и при откручивании,после использования, гайки зажимное кольцо вылетело и вся прелесть осталась внутри. Вытащить получилось круговыми постукиваниями и расшатыванием фрезы. фреза вышла,пару круговых ударов резиновыми ручками плоскогубце расшаталась цанга и извлек ее с помощью щипцов. предполагаю что такой,извиняюсь -геморрой,будет при каждом использовании. Благодарю за советы,очень помогли.

Вот и попробовал свой новый фрезер. И уперся в проблему цанги. Цанга изначально была защелкнута в гайку. Когда начал откручивать цангу гайка сначала ослабла, потом начала идти с натягом (уперлась в проточку) и… Открутилась полностью ((( Т.е. гайка каким-то образом вышла бортиком из проточенной канавки и болтается на фрезе ((( Фреза бОльшего диаметра и не позволяет снять гайку, дабы добраться до цанги. Как дальше быть — не знаю. Курочить новую фрезу и фрезер не очень хочется. Подкладки первое что попробовал. Не выходит.
После нескольких попыток удалось выдернуть фрезу из цанги с помощью подкладок. Цанга так и осталась заклиненой внутри вала фрезера.
https://youtu.be/sA2QlwSSy0M

спасибо за ликбез! А если у меня гайка не фиксируется на цанге, что делать? Можно ли как-то разжать цангу?

  • 09 ноября 2019, 21:46
  • автор: Zloy_Angel
  • просмотры: 6150

  • deeprus
  • 09 ноября 2019, 22:22

Проблема большинства фрезеров на Али — дюймовые цанги. Редко когда в наборе есть метрические или можно сразу докупить.
Соответственно, покупая такой фрезер вам надо сразу закупаться и фрезами к нему. Желательно с запасом. Потому что когда фреза затупится или сломается, то оперативно вы её заменить не сможете, если нет в запасе. В РФ оснастка метрическая, а 6-миллиметровый хвост не будет держаться в цанге на 6.35 мм.

Как следствие, не будет и взаимозаменяемости фрез между разными фрезерами. Нужно будет держать два разных комплекта оснастки.

  • dimats
  • 09 ноября 2019, 22:36

Это если вы профессионально работаете с данным видом инструментов, и они у вас уже есть

А если домой, для рукоделия изредка, а неожиданно убитая фреза не критична?

  • deeprus
  • 10 ноября 2019, 00:31

  • kvasnov
  • 10 ноября 2019, 12:59

  • Akzi
  • 12 ноября 2019, 17:01

  • Akzi
  • 12 ноября 2019, 17:02

  • Zloy_Angel
  • 13 ноября 2019, 17:48

  • kirich
  • 10 ноября 2019, 01:48

Проблема большинства фрезеров на Али — дюймовые цанги.

Подтверждаю. Самим фрезером работал уже много, пока нарекания были только к фиксатору который держит пластиковую часть относительно самого фрезера. Но вот то что фрез под него у нас в продаже мало, засада.
Причем насколько я понял, есть фрезы 6мм и 6.35мм, вроде разница небольшая, но фрезу на 6мм зажать будет заметно сложнее, особенно через некоторое время.

А в остальном устраивает.

  • Doctor74
  • 10 ноября 2019, 07:03

  • DRON2402
  • 10 ноября 2019, 11:52

  • Doctor74
  • 10 ноября 2019, 12:19

  • DRON2402
  • 10 ноября 2019, 13:40

  • Doctor74
  • 10 ноября 2019, 16:07

  • cofein
  • 10 ноября 2019, 14:24

  • ksiman
  • 11 ноября 2019, 08:58

что бы притирались по быстрее и становили как обычные?

  • cmept-27
  • 10 ноября 2019, 11:31

  • deeprus
  • 10 ноября 2019, 12:03

Мешает отсутствие информации о параметрах и нужной конструкции цанги.
Мало у кого из продавцов даже простые фотографии цанги есть. А найти заранее размеры цанги и параметры резьбы гайки — скорее из области фантастики.

Подавляющее большинство цанг на Али — для ЧПУ станков. Там совсем другая конструкция. Эти цанги гораздо лучше тех, что ставят в дешёвых фрезерах, но в эти самые фрезеры не подходят. Надо искать именно такой конструкции, как стоит в конкретном фрезере или совместимую с ней. Обычно это кусок трубки с конусным утолщением и одним-тремя разрезами, как на фото ниже. Фрезу держит плохо и даёт заметную вибрацию.

Гораздо лучше цанги, равномерно разрезанные с обоих сторон, как на фото внизу. Такие как раз используются в ЧПУ. Фрезу держат очень хорошо, равномерно обжимая хвостовик. Вибрации минимальны (только дисбаланс самой фрезы, сама цанга ничего не добавляет). Но под такую цангу должна быть совместимая гайка, которая будет её правильно удерживать. Плюс расточка внутри вала фрезера тоже должна быть соответствующей формы под равномерный конус.

Как сделать цанговый патрон своими руками? — РИНКОМ

Содержание

Как сделать цанговый патрон своими руками

  1. Устройство цангового патрона
  2. Как работает цанговый патрон?
  3. Обозначение цанговых патронов
  4. Делаем цанговый патрон для ручного инструмента и станка
    1. Способ 1. Простейшая цанга из проволоки
    2. Способ 2. Цанговые зажимы из винтов
    3. Способ 3. Самодельный цанговый патрон для фрезерного станка
  5. Крепление цангового патрона на станке и ручном инструменте
  6. Где купить цанговые патроны?

Как сделать цанговый патрон своими руками, — вопрос, который интересует домашних мастеров, занимающихся токарным и ювелирным делом, гравировальными работами, изготовлением печатных плат. Оснастка используется для фиксации деталей, поперечное сечение которых не совпадает с формой входного отверстия. А необходимость в новых зажимах объясняется тем, что иногда бывает сложно найти серийные комплектующие необходимых параметров. В этой статье мы расскажем, как изготовить самодельную муфту-цангу для дрели и токарного станка, как ее установить и отцентрировать. Но начнем с принципа работы цангового патрона.

Фотография №1: Цанговый патрон производства ООО «Спецмашдеталь»

Устройство цангового патрона

Устройство цангового патрона достаточно простое. Основная деталь оснастки — это цанга, специальное приспособление в виде втулки с продольными разрезами. Эти разрезы формируют пружинящие лепестки, которые надежно удерживают обрабатываемую деталь. Лепестков может быть три, четыре, шесть и более — в зависимости от диаметра втулки.

На предприятиях машиностроения обычно используют зажимы типа ER. Эти детали имеют по две зоны зажима вдоль оси. Поэтому помещенный внутрь инструмент жестко фиксируется, а радиальные биения отсутствуют, так что их даже не учитывают при расчетах.

Изображение №1: Устройство цангового патрона

Серийные цанговые патроны изготавливают из инструментальной закаленной стали и обладают высокой прочностью и стойкостью к износу. Самодельные зажимы делают из бронзы, латуни, алюминия и стали.

Чем цанговый патрон отличается от кулачкового?

Цанговые патроны, как и кулачковые, представляют собой держатели для инструментов и заготовок, поэтому их часто путают. Однако у этих оснасток есть принципиальные различия. Кулачковые патроны считаются более универсальными и потому могут использоваться для фиксации инструментов с хвостовиками разных диаметров. Напротив, цанги предназначены для работы с определенными диаметрами и для инструментов с другими хвостовиками не подходят.

Как работает цанговый патрон?

Расскажем, как работает цанговый патрон, который используется на токарных станках и ручном инструменте.

Оснастка состоит из нескольких цанг и самозажимной гайки, которая оказывает давление на торец патрона. Из-за прилагаемого усилия цанга смещается во втулку, уменьшаясь в размерах, а ее лепестки сжимаются и надежно закрепляют хвостовик инструмента или обрабатываемую деталь. Чтобы снять заготовку, гайку отвинчивают, тем самым увеличивая цангу в диаметре.

Главное преимущество оснастки — способность отлично центрироваться, из-за чего зафиксированный с их помощью инструмент имеет минимальное радиальное биение. А для приведения зажима в действие нет необходимости использовать ключи.

Обозначение цанговых патронов

Обозначение цангового патрона с наружным конусом, предназначенного для фиксации инструмента с цилиндрическим хвостовиком, на чертеже выглядит следующим образом.

Изображение №2: Цанга для универсального станка с конусом номер 50, диаметром под хвостовик (d) 12 мм, длиной 90 мм

В таблице ниже приведены стандартные размеры цанговых патронов, которые важно учитывать в расчетах:

Обозначение конуса

D

d

l, не более

30

31,75

от 2 до 12

90

40

44,45

50

69,85

30

31,75

от 10 до 25

100

40

44,45

50

69,85

30

31,75

от 15 до 40

110

40

44,45

50

69,85

Действующие ГОСТы

Главный действующий стандарт, относящийся к такому типу оснастки, — ГОСТ 26539-85. В нем вводятся характеристики и маркировка цангового патрона с наружным конусом 7:24. А в Постановлении Государственного комитета СССР по стандартам №5943 даются следующие рекомендации:

  1. графические обозначения опор, зажимов и установочных устройств (в том числе цанговых патронов), используемые в технической документации;
  2. для отображения опор и зажимов применяют сплошные тонкие линии (ГОСТ 2.303-68).

Делаем цанговый патрон для ручного инструмента и станка

Простейший самодельный цанговый патрон для ручного инструмента можно создать без использования токарного станка. Если же вам требуется оснастка для машины, ее придется вытачивать из заготовки и без специальных знаний здесь не обойтись.

Способ 1. Простейшая цанга из проволоки

Для оснащения дрели с малой мощностью двигателя, которая будет использоваться для работы с деревянными и пластиковыми заготовками, подойдет миниатюрная муфта-цанга, спаянная из стальной проволоки. Важно учитывать, что полученный патрон может использоваться только для сверл одного диаметра, при этом диаметр сверла должен соответствовать выходному валу двигателя.

Фотография №2: Простейший цанговый зажим из проволоки

Для работы потребуются такие инструменты и материалы:

  1. цилиндрическая заготовка из металла, диаметр которой совпадает с диаметрами выходного вала двигателя и сверла;
  2. стальная проволока толщиной 1 мм;
  3. электрический паяльник;
  4. флюс для пайки или КФЭТ.

Проволоку следует намотать на болванку, формируя жесткую пружину. Витки проволоки необходимо располагать максимально близко друг к другу. Готовую пружину пропаивают прямо на заготовке, используя флюс или КФЭТ.

Получившуюся цанговую муфту надевают на вал электродвигателя, а в отверстие на противоположном конце вставляют сверло.

Способ 2. Цанговый зажим из винта

Цанговый патрон со схожими характеристиками можно изготовить и другим способом. Изделие будет состоять из двух частей, соединенных винтом. Фиксацию зажима на валу электродвигателя и инструмента обеспечивают цилиндрические желобки на внутренних поверхностях оснастки.

Фотография №3: Заготовки для изготовления цангового зажима

Для работы потребуются:

  1. болт или винт на 8 мм;
  2. закрытая гайка М8;
  3. болгарка с диском по металлу;
  4. дрель и сверла на 2 и 5 мм.

Фотография №4: Цанговый патрон из винта, установленный на электродрель, в работе

В ножке болта просверлите отверстие на 3 мм. Сделайте крестообразно два ровных осевых пропила болгаркой или ножовкой по металлу. После этого в закрытой гайке ровно по центру просверлите отверстие диаметром 2 мм. Расширьте его до 5 мм. Закруглите край болта, чтобы получился конус. Готовый цанговый патрон перед применением необходимо отцентрировать. Только в этом случае он будет работать корректно.

Способ 3. Самодельный цанговый патрон для фрезерного станка

Самодельный цанговый патрон для фрезерного станка можно изготовить на токарном станке. Для оснастки потребуется стальная болванка (кругляк диаметром 40 мм и высотой 70 мм). Работа проводится в два этапа. Вначале делается корпус патрона, потом зажимная гайка.

Фотография №5: Цанга для фрезерного станка, выточенная на токарном станке

Изготовление корпуса патрона:

  1. Зажмите болванку в патрон обратными кулачками.
  2. Просверлите в ней сквозное отверстие по оси и расточите его.
  3. Нарежьте в отверстии резьбу М27 х 2.
  4. Обточите наружную поверхность болванки.
  5. Подрежьте торец, который станет опорой для базовой опорной поверхности на шпинделе.
  6. Снимите полученную оправку с патрона и трехкулачковый патрон со станка и навинтите оправку на шпиндель до упора.
  7. Расточите цилиндрическую и коническую поверхности гнезда под цангу.
  8. Проточите конец оправки и нарежьте в нем резьбу для зажимной гайки.

Изготовление зажимной гайки:

  1. Заготовку зажмите в обратные кулачки трехкулачкового патрона.
  2. Просверлите в ней отверстие, расточите внутреннюю полость.
  3. Проточите внутреннюю торцевую опорную поверхность.
  4. Нарежьте в гайке ответную резьбу.
  5. Навинтите гайку на патрон, предварительно установленный на шпиндель станка.

Получившуюся оснастку можно усовершенствовать для более простой фиксации инструмента. С этой целью проводят накатку рифлений на боковых поверхностях корпуса патрона и гайки и делают пазы в наружных боковых поверхностях.

Крепление цангового патрона на станке и ручном инструменте

Крепление цангового патрона и его центрирование выполняются на шпинделе токарного станка. Отметим, что диаметры патронов и методы их установки стандартизированы. К самым распространенным конструкциям конца шпинделя относят крепежи типа C и типа D (cam-lock). Также для установки цанговых патронов часто используют фланцы и планшайбы, которые размещаются на шпинделе.

Теперь расскажем, как отцентрировать цанговый патрон на валу двигателя ручного инструмента (электродрели). Регулировку проводят в двух плоскостях, при этом вначале устраняют биение в одной плоскости, потом — в другой. Ход работ:

  1. Зафиксируйте дрель на столе (в лежачем положении).
  2. Прокрутите патрон, чтобы нужная пара болтов стала параллельна столу.
  3. Проверните патрон на 180 градусов и зафиксируйте отклонение патрона.
  4. Исключите биение, подтягивая и ослабляя пару винтов.

Аналогичным образом поступают со второй парой винтов. Чтобы отклонение в двух плоскостях было заметнее, используйте длинное сверло.

Где купить цанговые патроны?

Интернет-магазин «Ринком» предлагает купить цанговые патроны по оптимальной цене. Мы сотрудничаем с оптовыми и частными покупателями и даем скидки на большие партии товаров. Вместе с цанговыми патронами вы можете приобрести держатели ER11. Подробности о сроках поставки оснастки уточняйте у менеджера магазина.

виды цанговых патронов для фрезерного станка, зажимы 6-8 мм, 12 мм и других размеров. Что это такое и как выбрать набор?

Знать все о цанге для фрезера не менее актуально, чем о самих фрезах или об основном оборудовании и режимах работы. Существуют различные виды цанговых патронов для фрезерного станка, зажимы 6-8 мм, 12 мм и других размеров.

Полезно заранее выяснить, что же это такое, и как выбрать подходящий набор или отдельный экземпляр.

Что это такое?

Цанга для фрезера ручного по дереву и по металлу – то же самое, что дека для гитары, воздух для футбольного мяча или корень для растения. Главное, что без нее обойтись невозможно, и никакие работы выполнять невозможно также. В основном изделие включает в себя:

  • зажимающие элементы;

  • стопорящие шайбы;

  • специального образца гайки.

Только цанга обеспечит надежное удержание фрезового инструмента в процессе эксплуатации. Поэтому от него зависит:

  • безопасность оператора;

  • качество обработки изделий;

  • сохранность основного инструмента и его отдельных частей.

При кажущемся сходстве самых разных моделей между ними есть весьма существенные различия. Игнорирование этих нюансов способно привести к совершенно неприятным последствиям. Потому выбирать цанги должен уметь каждый мастер.

Важно: нельзя путать цанговое приспособление и кулачковый патрон. Второй вариант универсальнее и позволяет крепить хвостовики самого разного диаметра, однако использовать его во фрезерных работах откровенно неразумно.

Сферы применения

Они определяются тем, насколько велико число лепестков у конкретной цанги. Если приходится работать с очень мелкими заготовками, то применяют целый комплект зажимающих патронов. Для разводки специальных «кулачков» в них предусматриваются пружины. Иногда, но очень редко, применяют разъемные цанги специального образца.

Еще цанговый патрон может быть взят, когда требуется закреплять концевую режущую часть с ограниченным сечением хвостового блока.

Речь идет о работе с:

Стоит еще отметить, что ассортимент таких изделий представлен под разными названиями:

  • собственно цанга;

  • переходник;

  • патрон;

  • удлинитель;

  • втулка (и все это выпускается порой для фрезеров самых разных марок, а то и со специализацией по конкретным модификациям).

Тонкие удлинители используют, если стандартизированной длины фрезерующего инструмента не хватает. Подобные изделия позволяют работать с ручными фрезерами, в том числе и с использованием дополнительно фрезеровочных шаблонов. Ключевой параметр – наименьший диаметр удлинительного компонента вместе с основной цангой. От него зависит допустимая величина посадочной площадки. Необходимость в таком приспособлении возникает, когда идет работа над пазами большой глубины, например, над выемками для монтажа замка в деревянной или металлической двери.

Важно: цанги для профессиональных фрезерных станков и для ручных фрезеров путать нельзя категорически. Недаром они четко разнесены даже в каталогах ведущих производителей таких приспособлений, к примеру, в официальном интернет-магазине CMT.

Патроны цанговые – еще одна особая категория. Они должны использоваться только в тесной связке с цангами для патронов той же серии. Но все равно в обиходной речи мастеров и заказчиков все подобные понятия скорее синонимы, и уточняют нюансы только в конкретных случаях.

Обзор видов патронов

Может возникнуть у несведущих людей вопрос: зачем столько видов патронов и цанг, не стоит ли все их разнообразие просто свести к размерным рядам. Ответ на этот вопрос отрицателен. И все дело в объективной причине – уж очень масштабный спектр задач решается при помощи фрезерующего оборудования. Современные фрезерные станки с программным управлением (а других в серьезной промышленности уже почти не бывает) могут:

  • работать с деревом и металлом;

  • выполнять манипуляции по пластмассе и по прочному камню;

  • обрабатывать фанеру, волокнистые плиты и другие плитные деревянные материалы;

  • работать с резиной.

И все это не только фрезеруется, но иногда еще также:

  • шлифуется;

  • торцуется;

  • обрезается по точно заданному размеру;

  • сверлится;

  • снабжается отверстиями с заданными параметрами, включая шероховатость;

  • подвергается объемной обработке (и это еще только самый общий начальный перечень вариантов).

Естественно, что при таком разнообразии операций манипулировать с помощью неутомимой труженицы фрезы одним типом зажима цангового для фрезерного станка невозможно технически. Неизбежно те или иные операции будут выполняться слишком плохо или просто посредственно. Внешне вроде бы большинство цанг одинаково: втулка, геометрически выполненная как усеченный конус со сквозным каналом посередине. В стенках готовится необходимое по технологии количество прорезей, с помощью которых и формируются специальные держащие лепестки. Цанговые зажимные приспособления:

  • позволяют максимально легко заменять инструменты;

  • сокращают интенсивность биения рабочих частей;

  • гарантируют однородный по интенсивности и не меняющийся в течение времени обжим фрезы;

  • способны перенести мощные скоростные и температурные воздействия, возникающие при работе на профессиональном уровне.

Лепестковый блок перед началом работы вкручивают в патронный узел. Далее используется самозажимная гайка. Ее требуется накрутить, но не заворачивать до конца. Потом устанавливают необходимую фрезу, и уже после этого можно накрепко зажимать удерживающую гайку, чтобы обеспечить прочное удержание. Патронный агрегат технически прочно связан с мотором, что позволяет передать механическое усилие полноценно и с минимумом потерь.

Практически во всех современных фрезерных станках используют цанговые патроны формата ER. В этом случае применяют лишь зажимные модели, а не подающие, которые используются в токарном оборудовании. Зажимные цанги дополнительно делятся на:

  • сквозные, позволяющие крепить инструмент, протяженность хвостовика которого больше, чем высота патрона;

  • глухие, корпус которых на одном краю запаивают;

  • имеющие ряд зажимных зон – это решение обеспечивает присоединение приспособление в паре точек оси;

  • имеющие паз квадратной формы – такое решение отлично подходит для использования метчиков;

  • уже упомянутые изделия группы ER, в которых есть и пара участков прижима, и сквозное отверстие.

Но если товар помечен маркировкой ER, это еще не означает, что он полностью однороден. По допуску на биение различают обычный и прецизионный инструментарий. Второй вариант гарантирует оптимальную жесткость и пригоден для максимально точной обработки. В отдельных случаях его используют для чистовых манипуляций.

Категория ER имеет широкое разнообразие размеров (сечений), что как раз и позволяет гарантировать применение всевозможных диаметров фрез; но в любом случае нельзя использовать крепление, которое меньше, чем хвостовой узел фрезы.

Переходная цанга для фрезерующего оборудования, как нетрудно догадаться, призвана «подружить» между собой разнородные типы аппаратов и инструментов. То есть помогает в ситуации, когда приемный блок станка и рабочий агрегат имеют резко несходные размеры. Полезно охарактеризовать и некоторые практические габариты самих цанг. Так, фирма CMT поставляет модель Triton, которая представлена размерами:

Но в некоторых случаях даже 6-миллиметровое изделие совершенно избыточно. В такой ситуации может выручить патрон цанговый комплектный на вал сечением 3 мм. Обычно его масса не превышает 40 граммов. Но и на этом специфика отдельных типов не заканчивается. Необходимо еще учесть основные черты цанги для ручного фрезера, которая может довольно сильно отличаться от приспособления для стандартного промышленного станка.

Так, накидываемая гайка вполне может быть одна для целого набора зажимных деталей. Все практически гайки выполняются по шестигранной схеме. Для работы с ними предусматривается накидной ключ. Специальные гайки для мелких диаметров часто имеют цилиндрическое исполнение. Это позволяет без особого труда затягивать их вручную.

Патрон подачи всегда делается из прочного сплава, подлежащего специальному закаливанию. Поверхность снабжается 3 или 4 разрезами в продольном направлении. Зажимной тип патрона обеспечивает особо точное закрепление. Но движение по оси оказывается невозможно. Такие конструкции чаще применяют не во фрезерах, а в продольно-точильных станках с автоматикой.

Нюансы выбора

Часто при продаже фрезера сразу предлагают набор цанг и других компонентов. Однако уповать на такие комплекты не стоит. Нередко туда входит откровенно некачественный товар либо просто отличающийся от хвостового блока по размеру. Причем подобными проблемами «страдает» продукция практически всех производителей. Требуется выбирать модели максимально тщательно и аккуратно, узнавая все подробности.

Руководствоваться необходимо техническими описаниями и маркировками. Цанги всякого размера поставляют лишь Festool, Porter Cable. Продукция прочих марок комплектуется крепежом далеко не всегда. Ее покупателям приходится обращаться к торговым организациям или сервисным службам с заявкой. И даже в этом случае могут возникнуть проблемы.

Прочие особенности:

  • подающие патроны должны быть идеально соответствующими по размеру используемому прутку;

  • для вертикального фрезера следует использовать и обычные, и уменьшенные (с адаптером) цанги;

  • по возможности следует консультироваться с инженерами;

  • стоит избегать цанг, которые по размерам отличаются от наиболее распространенных (и в дюймовом, и в метрическом исчислении).

Цанга - что это, конструкция и применение, виды и ГОСТы

Цанга – это специальное фиксирующее приспособление для установки инструмента. Применяется в качестве основного элемента цангового патрона для зажима инструмента или заготовки цилиндрической формы. Также применяются и специальные цанги под квадратный или шестигранный хвостовик.

Конструкция и применение

Цанга представляет собой пружинящую разрезную втулку с усеченным конусом и отверстием необходимого диаметра. Корпус цанги имеет специальные пропилы, которые обеспечивают движение фиксирующих лепестков при установке или снятии инструмента. Сжимающее усилие обеспечивает вращение гайки.

На рисунке ниже приведены цанга (1), фреза с цилиндрическим хвостовиком (2) и цанговый патрон (3).

Данный фиксирующий элемент предназначен для установки в цанговый патрон который, чаще всего, является отдельным элементом оснастки металлорежущего станка. Сам патрон устанавливается посредством конуса Морзе на посадочное место патрона. Также он может быть и составной частью станка.
Цанги широко применяются в современных металлорежущих станках – токарных, сверлильных и фрезерных. Основным преимуществом данного типа фиксации является высокая скорость установки или съёма инструмента. К недостаткам можно отнести необходимость строгого соответствия типоразмеров патрона и цанги.

Виды цанг

В современной металлообработке применяются различные виды цанг, отличающиеся размером и конструктивным исполнением. Фиксаторы общего назначения подразделяются на:

  • Сквозные и глухие. Сквозные  могут фиксировать деталь неограниченного размера и применяются, к примеру, для фиксации прута для токарной обработки.
  • Одна или две зоны зажима. Наиболее жесткую фиксацию обеспечивают цанги с двумя зонами зажима, полностью исключая отклонение от оси шпинделя.
  • Цанги для метчиков и другого инструмента с квадратным или шестигранным хвостовиком. Конструкция данного типа фиксаторов обеспечивает осевую компенсацию.

Применение цанг в токарных станках

Цанга и цанговый патрон применяется в качестве основной фиксирующей оснастки при необходимости продольной обработки заготовок малого диаметра. Данные приспособления могут быть оснащены керамическими или твердосплавными вставками для повышения стойкости к износу и предотвращения налипания металла.

Для работы с заготовками на токарных станках-автоматах используются подающие и зажимные цанги. Подающая применяется совместно с зажимной и обеспечивает достаточный зажим заготовки для перемещения в осевом направлении, при раскрытом положении второй фиксирующей оснастки. Данный тип цанг имеет резьбовое соединение с трубой подачи. При удержании заготовки зажимной штангой, подающая перемещается назад в исходное положение. Перед подачей зажимная освобождает заготовку и подающая перемещает вместе с ней вперед.

Зажимная цанга обеспечивает автоматическую фиксацию прутка и располагается в передней части шпинделя. На токарно-револьверных станках чаще всего применяются цанги с обратным конусом, что обеспечивает более высокую жесткость благодаря увеличению силы зажатия при осевом резании.

ГОСТы

На цанги зажимного типа, предназначенных для хвостовиков цилиндрической формы, действует ГОСТ 17201-71. Другие часто используемые стандарты определяют основные и присоединительные размеры цанг. Для зажимных цанг действует ГОСТ 2876-80, для подающих – ГОСТ 2877-80. Из международных стандартов общеприменимым является DIN 6499, ISO 15488, регулирующий параметры цанг ER – с двумя зонами зажима и сквозным отверстием.

Руководство по цанговым патронам для маршрутизатора

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Принцип работы цанги

• Цанга - это стальная втулка, удерживающая фрезу в фрезере. Цанга работает с валом фрезы (подключенным непосредственно к двигателю) и гайкой цанги.

• Цанговые патроны обрабатываются таким образом, чтобы они идеально совпадали с конической выемкой на конце вала и удерживали фрезу с достаточным зазором, чтобы вставлять и выдвигать бит при ослаблении.

• Для лучшего захвата фреза должна быть полностью вставлена ​​в цангу, а затем выдвинута назад примерно на 1/16 дюйма (оставив от 3/4 дюйма до 1 дюйма вала в цанге). Зазор позволяет опускать цангу и биту вниз при затягивании гайки. Если перед затяжкой сверло находится в валу до дна, ему некуда будет двигаться, и цанга не будет затягиваться должным образом.

• Многие маршрутизаторы имеют саморазъемные цанги, которые могут вызвать путаницу при отпускании бита.Эти цанги имеют механическое соединение, которое плотно удерживает биту в цанге даже после ослабления гайки. По мере того, как вы продолжаете ослаблять гайку, механическое соединение разъединяется, и бита откручивается.



Правильное обслуживание цанги

• Как и в случае с большинством инструментов, детали, которые контактируют металл-металл или находятся в контакте с пылью и смолой, со временем изнашиваются или требуют обслуживания. Изношенные, поцарапанные, грязные или нестандартные цанги не обеспечивают достаточной удерживающей способности и могут увеличить биение и вибрацию.

• Чтобы продлить срок службы цанги, никогда не затягивайте цангу без установленной биты. Это может привести к сжатию или деформации цанги, что приведет к неправильной посадке на коронку.

Смола и пыль могут скапливаться внутри и на цанге, а также в выемке вала и внутри гайки цанги. Простая чистка время от времени обеспечивает надежную посадку на биту.

Считайте цангу расходным материалом в маршрутизаторе. Как и тормоза вашего автомобиля, цанга со временем изнашивается и становится менее эффективной.Если вы заметили проблемы с удержанием бит, возможно, пришло время заменить цангу.

• Очистите части цанги тряпкой, смоченной в чистящем растворе, например, на нафте.

• Используйте небольшую щетку с нейлоновой или латунной щетиной для проникновения в близкие участки. Эти щетинки очистят цангу, не повредив металлические поверхности.

• Используйте стальную мочалку № 0000 или синтетическую губку для чистки, чтобы удалить заусенцы или зазубрины с цанги. Не используйте наждачную бумагу ;; это только добавит царапины на цангу.

• Бронзовая щетка для очистки, обычно используемая для очистки пистолета, также поможет сгладить поврежденные поверхности.

- Из осеннего номера журнала « Woodworking Magazine» за 2006 год; иллюстраций Мэтта Бэнтэ

Цанговые патроны

PDF


Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Elaire Corporation - Цанги для маршрутизаторов

Все цанги для маршрутизаторов Elaire Corporation полностью взаимозаменяемы с цангами OEM.

Цанги Bosch

Цанги R24 на 100% совместимы с цангами Bosch, используемыми в следующих моделях: 1604A * (только модель типа A, см. Цанги WK ниже), 1606A, 1613, 1613EVS, B1350, B1450, 1617, 1617EVS, 1618, 1618EVS, 1613AEVS, 1619EVS

Номер детали Elaire Размер отверстия Bosch № Цена Купить
R24-1250 1/8 " NA 19 долларов.90
R24-1562 5/32 " NA $ 16.95
R24-1875 3/16 " NA $ 16.95
R24-2500 1/4 " 2610

3

14 долларов США.75
R24-3125 5/16 " NA $ 16.95
R24-3750 3/8 дюйма 2610

7

$ 14,75
R24-5000 1/2 " 2610

4

14 долларов США.75
R24-2362 6 мм NA $ 16.95
R24-3150 8 мм NA $ 16.95
R24-3937 10 мм NA 16 долларов.95
R24-4724 12 мм NA $ 16.95
R24-НАБОР Набор цанговых патронов 1/4 ", 3/8", 1/2 " NA $ 40,00
R24-SETM Набор цанговых патронов 6 мм, 8 мм, 10 мм NA 45 долларов.00


Цанги Bosch Colt


Цанги R17 на 100% совместимы с цанговыми патронами Bosch, используемыми в следующих моделях: маршрутизатор PR10E (3601F0A010), PR20EVS (3601F0A710), PR20EVSK (3601F0A710 )

Elaire Деталь № Размер отверстия Bosch № Цена Купить
R17-1250 1/8 " NA 19 долларов.50
R17-1875 3/16 " NA $ 19,50
R17-2362 6 мм NA $ 17,50
R17-2500 1/4 " 2610008122 17 долларов.50
R17-3150 8 мм NA $ 19,50

Цанги Bosch WK


Цанги WK на 100% совместимы с цанговыми патронами Bosch, используемыми в следующих моделях: 1600, 1603, 1604, 1606, , 1950, GOF1600, GOF1700E. Цанги имеют длину 0,67 дюйма на 0.70 дюймов при наибольшем наружном диаметре. Эти детали были сняты с производства компанией Bosch и доступны только в корпорации Elaire.
Elaire Деталь № Размер отверстия Bosch № Цена Купить
WK-1250 1/8 " NA 29 долларов.50
WK-1562 5/32 " NA 29,50 долл. США
WK-1875 3/16 " NA 29,50 долл. США
WK-2500 1/4 " 3600499503 24 доллара.50
WK-3125 5/16 " NA $ 24,50
WK-3750 3/8 дюйма 3600499507 $ 24,50
WK-5000 1/2 " 3600499501 24 доллара.50
WK-2362 6 мм NA $ 24,50
WK-3150 8 мм NA $ 24,50
WK-3937 10 мм NA 24 доллара.50
WK-4724 12 мм NA $ 24,50


* Если вам нужны другие размеры, позвоните или напишите по электронной почте


Кабельные цанги Porter

ПК цанги на 100% совместимы с кабельными цанговыми патронами Porter, используемыми в следующих моделях: 690, 691, 693, 7518, 7519, 7529, 7538, 7539 и других.

Цанговые патроны Dewalt Style

Стандартная цанга для маршрутизаторов Dewalt; DW616D, DW616, DW616M, DW616P, DW616S, DW618B3, DW618B3E, DW618D, DW618, DW618M, DW618P, DW621 TYPE1, DW621 TYPE 2.

Фрезы с хвостовиком 1/4 дюйма и 1/2 дюйма

Если вы когда-нибудь покупали фрезы для маршрутизаторов, вы, вероятно, заметили, что они бывают самых разных типов и размеров. Это хорошо, потому что именно разнообразие бит делает маршрутизаторы такими универсальными инструментами.Если вы присмотритесь, вы также обнаружите, что фрезы делятся на две категории: с хвостовиком 1/4 дюйма и с хвостовиком 1/2 дюйма.

Большинство типов бит доступны с хвостовиками обоих размеров, и большинство комплектов фрезерных станков поставляются с цангами, подходящими для обоих размеров хвостовика. Если вы можете использовать любой размер, вы, вероятно, задаетесь вопросом, какой из них лучше. Короткий ответ: при прочих равных лучше 1/2 дюйма. Бывают случаи, когда 1/4 дюйма - единственный вариант, а во многих случаях размер хвостовика просто не имеет значения.

Хвостовик фрезы

Хвостовик - это прочная, идеально цилиндрическая часть фрезы. Это часть фрезы, которая входит в цангу фрезы и фиксируется гайкой цанги. На нижнем конце хвостовика находится корпус коронки , - часть, содержащая фрезу или фрезы, формирующие древесину. Биты с большим корпусом часто доступны только с хвостовиком 1/2 дюйма, в то время как биты с очень маленьким или узким корпусом могут иметь хвостовик только 1/4 дюйма. Но большинство битов доступно как с хвостовиком 1/4 дюйма, так и с хвостовиком 1/2 дюйма.

Большая масса

Фрезы с хвостовиком 1/2 дюйма почти в четыре раза превышают массу сверл с хвостовиком 1/2 дюйма, что обеспечивает большую стабильность. Дополнительная масса помогает уменьшить то, что известно как «дребезжание» или вибрации, вызванные высокой скоростью вращающегося долота. Как и следовало ожидать, более устойчивая коронка дает более чистый срез. Большая масса 1/2-дюймовой фрезы также помогает рассеивать тепло, выделяемое фрезой в древесину, и замедляет передачу тепла от двигателя фрезы к фрезу.Тепло - обычная проблема при операциях прокладки, и необходимо свести к минимуму тепловыделение, чтобы предотвратить возгорание материала.

Лучшее сцепление

Больший диаметр фрезы с хвостовиком 1/2 дюйма означает, что цанга фрезы может зацепиться за большую площадь, что снижает вероятность проскальзывания фрезы в цанге. Проскальзывание - не обычная проблема, если вы осторожно затягиваете цангу, но с большими битами или тяжелой работой лучшее сцепление может быть реальным преимуществом.

Меньший прогиб

В дополнение к центробежным силам, действующим на прядильное долото, также могут быть значительные боковые силы, создаваемые оператором, проталкивающим сверло в древесину.Боковые силы могут привести к отклонению или изгибу сверла, влияя на точность резки. Хвостовик 1/2 дюйма сопротивляется прогибу лучше, чем хвостовик 1/2 дюйма. Это может быть особенно важно при использовании длинного сверла, которое подвержено большему прогибу, и при использовании сверла с пилотом, которое имеет опору, которая упирается в древесину на протяжении всего пропила.

Когда имеют смысл биты 1/4 дюйма

Преимущества битов с хвостовиком 1/2 дюйма не всегда применимы (или они незначительны), а иногда хвостовики 1/2 дюйма даже недоступны.В результате большинство плотников, использующих фрезерные станки, в конечном итоге получают набор битов с хвостовиками как на 1/2 дюйма, так и на 1/4 дюйма.

Одним из потенциальных преимуществ битов 1/4 дюйма является их меньшая стоимость. С битами для маршрутизатора вы, безусловно, получаете то, за что платите, но если вам нужно немного для конкретного проекта и вы можете не использовать бит в противном случае, недорогой 1/4-дюймовый бит может быть лучшим вариантом. Доступность - еще одно потенциальное преимущество 1/4-дюймовых бит, поскольку в некоторых магазинах есть более широкий ассортимент 1/4-дюймовых бит, чем 1/2 дюйма.

Наконец, если у вас есть небольшой фрезерный станок или фрезерный станок для ламината, инструмент может работать только с битами 1/4 дюйма, и в этом случае вопрос о размере хвостовика остается спорным. Но даже если ваш маршрутизатор может принимать биты как 1/2 дюйма, так и 1/4 дюйма, а необходимая вам коронка невелика или особенно длинна, вы, вероятно, получите одинаковую производительность с любым размером хвостовика.

Переходник цанги для маршрутизатора

НАЙТИ нашу БЕСПЛАТНУЮ онлайн-библиотеку по деревообработке

Выбирать ... 3 млн Абатрон Регулируемый зажим Биты и инструменты для маршрутизаторов Amana Американский Дизайн Мебели Инструменты Anant Якорь Арбортех Арти Рашпиль Auriou Плохой инструмент для топора работает Bahco Инструменты Barr Beall Tool Behlen Benchcrafted Инструменты Bessey Лучшая связь Инструментальный завод из голубой ели Инструмент Blum Bob Swerer Productions Токарные инструменты Bodger Инструменты Bora Инструменты Bosch Bostik Компания Bowl Kit Мостовой Городской Инструментальный Завод Briwax Бык лягушка Картер Продукты Чарльз Брок Clesco Клифтон Инструменты Биты и блейды для маршрутизаторов CMT Инструмент Коллинза Компания Color Wheel Горелки для дерева Colwood Кормарк Интернэшнл Ремесленник Кожа Инструменты полумесяца Critter Spray Products Корона ручные инструменты Crown Plane Company Ручные инструменты CECK Edge Дэвид Бэррон Инструменты Дельта Машиностроение DeWalt Алмазная пила Дико Принадлежности для заточки DMT Dowl-It Дремель Дрель доктор Dubuque Clamp Works Э.C. Emmerich Tools Орел америка Earlex Инструменты Easy Wood EazyPower Инструменты Eclipse Инструмент Эльбо Маски Elipse Энвиротекс Алмазные продукты EZE-LAP Famowood FastCap Fein Tools Fenner Drives Электроинструменты Festool Инструменты Fisch Компания Флетчер-Терри Инструменты для резьбы Flexcut Foredom Лезвия для пил Forrest Биты и лезвия для маршрутизаторов Freud Фуллер Общая отделка Общее оборудование Инструменты Gladstone Glen-Drake Toolworks Хорошая рука Gränsfors Bruks GreenWood Гробет США Hamburg Industries Привет Инструменты для резьбы Hirsch Скакательные инструменты Скамьи Hofmann & Hammer Держи Хит Продукция Howard Продукты HTC Гидрокот Гидросорбирующие осушители воздуха Самолеты Ibex iGaging Incra Промышленные абразивы Insty-Bit Дизайн Ironwood Файлы для резьбы Ивасаки Иёрой Японские инструменты Джаспер Инструменты JDS Джевонс Джевитт JHL JoolTool Токарные инструменты Jordan Капуста Келлер ласточкин хвост Клеммсия Известные концепции Инструмент Крег Кумагоро Кунц Инструментальный завод озера Эри Ламелло Ланкастер Приземляться Lap-Sharp Leecraft Ли Джигс Левин LHR Либерон Lie-Nielsen Toolworks Лигномат Потерянный арт-пресс Lufkin Lumberton Лутц Магкрафт Magswitch Махони Макита MegaPro Инструмент Mercer Дизайн Меса Виста Metabo Микро Забор Микро Джиг Миллер дюбель Miracle Point Мирка Абразивы Моракнив Швеции MSA Мюллер Фордж Mylands Нарекс Инструменты Nebo Нельсон Пейнт Николсон Nobex Никто Нортон Nupla Старый коричневый клей Old Fashioned Milk Paint Co. Олсон Пила Односторонняя токарная обработка дерева Бык-Голова - Оксенкопф Пегас Пелтор Производительные абразивы Пику Игривые планы ПМС Портамат Портер-Кейбл Пауэлл Мфг Powerstrop Promax Proxxon Purdy Путч Р.Ножи Мерфи Рабочие места Ramia Мощность записи Ричард Келл Инструменты Рикон Роберт Лэнг Роберт Ларсон Рустолеум Покрытие Saburr Tooth Friction Coating Мешок ИБП Зауэрс SawStop Шредер ScrapeRite Инструменты Shaper Шеффилд Бронза Магазин Fox Шелковистый Sjobergs Деревянное правило Скоухегана Токарные инструменты Sorby Винты Spax Spyderco Стэнли Инструменты Старретт Sterling Toolworks Инструменты SuperMax Система Три Таджима Текнатул Томас Флинн и Ко.Инструменты для деревянного туфа Timberline TimberMate Клей для дерева Titebond TMI Тормек Тренд Тритон Vantage Industries Vaughan Инструменты Veritas Инструменты Венеры VPS W.W. Norton Publishing Wall Lenk Co. Watco Waterlox Уэйн Бартон Веллер Уайтхолл Биты маршрутизатора Whiteside Wixey Wolfcraft Деревянные детали Инструменты дятлов Ленточная пила WoodSlicer Работа Sharp ZetSaw Zinsser




Выберите здесь варианты продукта

Подробное описание

Переходник цанги маршрутизатора

Адаптеры

для цанги маршрутизатора позволяют использовать биту с меньшим диаметром хвостовика, чем цанга в вашем маршрутизаторе.Переходная втулка входит в цангу фрезы и снаружи хвостовика фрезы.

Предупреждения о продукте

ВНИМАНИЕ ДЛЯ ЖИТЕЛЕЙ КАЛИФОРНИИ!

Этот продукт может подвергать вас воздействию химикатов, которые, как известно в штате Калифорния, вызывают рак и врожденные дефекты или другие нарушения репродуктивной системы. Пожалуйста, прочтите наше предупреждение Предложения 65.
Для получения дополнительной информации см. Www.P65Warnings.ca.gov.




FLIP через наш последний каталог деревообрабатывающих инструментов

Посмотреть телешоу Highland Woodworker



Введите имя для поиска в списке желаний

Адаптеры цангового патрона для маршрутизатора от Whiteside

Цанговые адаптеры для маршрутизатора Whiteside уменьшают цанги маршрутизатора диаметром 1/2 дюйма для использования с хвостовиками меньшего размера.Прецизионный адаптер цанги - это быстрый способ изменить размер хвостовика без переключения цанги, что может быть громоздким на некоторых маршрутизаторах, особенно со столами маршрутизатора. Пользователи Festool сочтут цангу 8 мм полезной, и мы думаем, что в каждой мастерской, где есть маршрутизатор, должен быть переходник с 1/2 на 1/4 дюйма.

Всегда проверяйте, чтобы адаптер цанги (и фреза) можно было полностью вставить в цангу маршрутизатора, не выходя за нижнюю часть при затяжке.

Более 30 лет компания Whiteside Machine производит фрезы высочайшего качества, и мы с гордостью предлагаем исключительно широкий выбор из их каталога.Совместите их с вашим фрезером Festool или фрезерным столом, и вы получите профессиональное решение не только для формовки, но и для столярных работ, обработки канавок, копирования шаблонов и даже создания индивидуального набора деревянных железнодорожных путей для ребенка.

Если не считать флага, настоящая причина для покупки фрезы Whiteside - это безупречное качество их продукции. Их фрезы отличаются такими инновациями, как вогнутые шлифованные режущие кромки, единственной целью которых является улучшение качества продукции, а не упрощение производственного процесса или сокращение производственных затрат на несколько центов за бит.Whiteside - компания, которая предпочла бы построить собственное запатентованное оборудование, чем довольствоваться тем, что есть в наличии, и, обладая более чем 200-летним коллективным опытом работы только в своей шлифовальной комнате, у них есть все необходимое, чтобы это осуществить. Для вашей деревообработки это означает, что вам не нужно беспокоиться о бесконечном шлифовании следов станка. Это означает, что не нужно беспокоиться о том, что преждевременно затупившаяся насадка вырвет зерно. Это означает, что вы можете протолкнуть свою фрезу сквозь дерево, зная, что люди, которые сделали вашу фрезу, заботились о своем продукте так же, как вы заботитесь о своем.

Whiteside Machine - это семейный бизнес, расположенный в Клермонте, Северная Каролина.

Fine Wood Working так сказала о Whiteside в своем обзоре Router-bit в мае июне 2007 г .: «В конце концов, насадки Whiteside и Eagle поднялись на вершину рейтинга, получив наивысший балл. У Ли Вэлли был второй по величине результат, за ним следуют Юго-Восток и Вудтек с равным третьим. Между прочим, Уайтсайд также показал лучший результат, когда мы рассмотрели прямые биты в нашем выпуске за август 1999 года (FWW # 137).Мы назвали биты Eagle и Whiteside лучшими в целом. А поскольку у Whiteside была одна из самых низких цен на верхние биты, мы также назвали ее лучшей по цене ».

Электроинструменты - Могу ли я использовать хвостовик 6 мм в цанге 1/4 дюйма?

Вкратце: Нет, нет, нет .

Технически это можно сделать, к сожалению, но крайне нежелательно. . Жалко, что это просто выглядит так, как будто это можно сделать (1/2 дюйма не так уж и далеко по сравнению с 12 мм, а 1/4 дюйма даже ближе к 6 мм) и что, если повезет, действительно кажется "работать нормально".

Верно и обратное. Вы не сможете увидеть разницу невооруженным глазом, и биты в любом случае подойдут "просто отлично".

Я видел, как люди тоже это делали, и они так далеко ушли без несчастных случаев и даже без телесных повреждений. (Что еще больше усугубляет ситуацию, потому что это «доказывает», что это работает.)

Однако использование имперской биты в соответствующей (ну, почти соответствующей) метрической цанге опасно и во время операции и при использовании цанги с вашими 6-миллиметровыми битами, как предполагалось впоследствии.

Происходит то, что вы необратимо расширяете цангу на крошечную величину (слишком маленькую, чтобы ее можно было увидеть, но определенно достаточно, чтобы быть опасной). Если вам не повезет, вся эта штука разнесется вдребезги на скорости 25 000 об / мин, осколки разлетаются повсюду, а бит отлетает в случайном направлении.

Если вам повезет, он «работает нормально», но теперь цанга больше не захватывает исходные биты надежно и безопасно, поэтому вы рискуете немного улететь в случайном направлении каждый раз, когда вы используете инструмент «правильно» с правильные биты.Кроме того, вы никогда не знаете, не сломается ли цанга через месяц или два.

То же самое верно и для противоположного случая, когда используется метрический бит в дюймовой цанге. Только в этом случае вы зажимаете зажимы намного сильнее, чем предполагалось изначально. Есть небольшой допуск, поэтому вы, безусловно, можете затянуть винт достаточно жестко, чтобы покрыть лишние 0,3 миллиметра. Но это не то, что производитель инструмента намеревался или планировал сделать.

У сверла не будет достаточно прочного и безопасного захвата, и вы не можете быть уверены, не повредили ли вы конструкцию цанги, слишком сильно согнув маленькие зажимы.

Лучшая цанга для маршрутизатора - отличные предложения на цангу для маршрутизатора от global collet для продавцов маршрутизаторов

Отличные новости !!! Вы попали в нужное место для цанги для маршрутизатора. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя цанга для маршрутизатора в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели цангу для роутера на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в цанге для маршрутизатора и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести collet for router по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
