Чем отличаются биты ph и pz знают далеко не все начинающие мастера, хотя это очень важно. Иначе правильно выбрать нужный инструмент не получится.
Развитие строительного рынка привело к появлению огромного выбора шлицевых соединений, наиболее распространенными из которых являются прямой и крестообразный профиль. Если первый тип различается только по длине прорези, то крест имеет более разнообразное исполнение.
Шлицы крест-накрест на битах появились в прошлом столетии. Сначала это были традиционные перпендикулярные прорези, разработал их инженер Генри Филлипс. Впоследствии, благодаря развитию электромеханического способа ввинчивания метизов в 60-х гг углубления пришлось модернизировать. Сейчас различают крестообразные биты двух основных типов:
- Phillips;
- Pozidriv.
Поговорим об отличии бит ph pz, а также особенностях их применения.
Профиль биты Ph
Крестообразный шлиц позволяет более централизованно вворачивать крепежный элемент в поверхность.
Классическим исполнением креста считается шлиц Филлипс, разработанный в 30-х гг прошлого века. Между битами ph и pz есть довольно существенная разница.
На первый взгляд, изобретением крестовое соединение назвать нельзя — две прорези перпендикулярно друг другу, для нанесения которых инженерные изыски не нужны. Однако на деле расположение обоих углублений тщательно продумано — они выставлены строго под углом 55 градусов, причем каждая боковая грань имеет наклон. Такое решение позволяет при излишнем усилии выскользнуть бите, не сорвав резьбу крепежу.
Другими словами, если бита выскакивает, проводить дальнейшую стяжку крепежа с поверхностью бессмысленно.
Несмотря на аналогичное с классическим Филлипсом назначение pozidriv-креста, отличие отверток ph и pz довольно существенные.
Профиль биты Pz, чем отличается
Шлиц pz был разработан в 1966, и является модернизация PH аналога. Его отличительными особенностями являются:

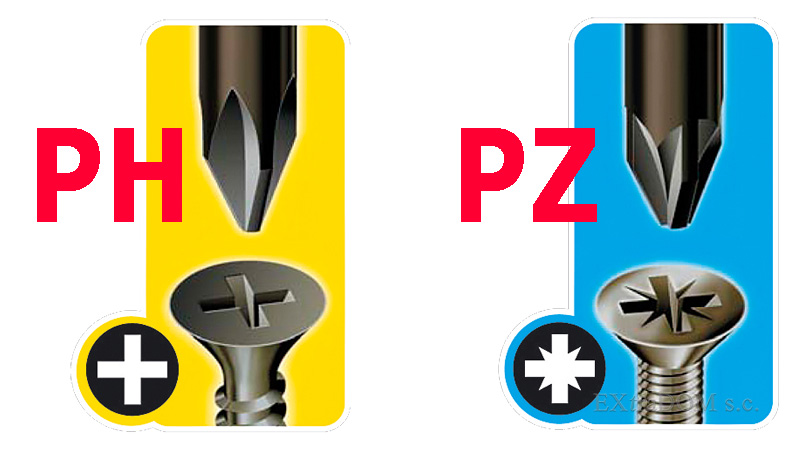

- Наличие дополнительных углублений — сверху соединение напоминает звездочку с 8 лучами.
- Кромки граней параллельны друг другу. При таких конструктивных особенностях не происходит самовыталкивание биты, то есть мастер сам регулирует силу ввинчивания метиза в поверхность.
- Угол заточки биты pz в отличие от ph составляет 50 градусов, что привело к более глубокой посадке шлица. Следовательно, повысилась сила скрепления.
Все три пункта говорят о том, что позидрайв является усиленной версией классического креста.
Биты PZ/S и PZ/FL для автоматов
Для автоматических выключателей разработаны специальные шлицы pz — Pz/fl или Pz/s. Пользуются ими, главным образом, электромонтеры. Оба типа бит имеют разнообразную размерную сетку, поэтому подбор инструмента проводится с учетом поставленных задач.
Отвертки с Pz/fl и Pz/s наконечниками позволяют развить максимально возможное усилие при вкручивании метиза. При работе с электроникой это вдвойне важно, поскольку малейший люфт и неплотное присоединение может вызвать искру.
Немаловажно и качество бит. У инструмента из некачественного материала есть риск откола края наконечника, входящего в шлиц. В этом случае будет невозможно передать должное усилие на крепеж при ввинчивании. И если плоские биты можно переточить, то неисправный крестовой наконечник придется выбросить.
Стандартизация по Pz/fl и Pz/s типу еще не является общемировой практикой, однако нет сомнений, что в дальнейшем таковой станет. Первыми на подобное обозначение перешли США и Франция. Есть полная уверенность, что к этим странам вскоре присоединятся и другие государства с западной моделью управления.
Сейчас автоматы, помимо крестовых шлицов имеют еще и прямую прорезь, что значительно расширяет список инструментов для монтажа/демонтажа. Однако следует понимать, что наиболее надежное соединение обеспечивают лишь специальные крестообразные биты с индексами fl и s. Даже обычные pz соединения не дадут гарантии по прочности крепления.
Поэтому во избежание неприятностей очень важно знать не только, чем отличаются биты ph и pz, но и как, и в каких сферах деятельности их нужно использовать.
Область применения биты ph и pz
Отличие бит ph pz довольно значительное, но оба типа применяются в конвейерном производстве, благодаря наличию момента затяжки. Особенно активно их используют при сборке автомобилей и самолетостроении, различной техники и мебели.
Pz/fl или Pz/s используются электриками. Первый тип применяется при подключении электропроводки к розеткам и обычным выключателям, а второй — для автоматов и ряда пускателей.
Разница ph и pz также заключается в особенностях использования. PH-наконечники допустимо применять при закручивании метизов с позидрайв-шлицем. Но не наоборот. Попытка закрутить классический крест pz-битой приведет к отрицательному результату и порче крепежа, поскольку дополнительные грани не позволят наконечнику полностью встать в шлиц.
Основная сфера применения Pz — это мебельное производство и строительно-ремонтные работы. В машиностроении они не получили должного распространения, поскольку метизы с таким шлицом имеют более широкую головку из-за углубленных прорезей.
Нарезать позидрайв на маленьких шляпках нецелесообразно — они будут отламываться. В этом также заключается основная ph pz разница.
Кроме того, чем шире головка крепежа, тем больше он весит. В ряде отраслей машиностроения вес имеет огромное значение. Если крепежных соединений много, он может достигать существенного значения.
Однако ph и pz шлицы имеют и схожие признаки. Например, размеры, которые четко привязаны к диаметру метиза. Их всего 5, причем номера с 1 по 3 наиболее распространены как в быту, так и в промышленных масштабах.
Помните, что использование бит и отверток не того номера приводит к быстрому износу наконечника. Причем с первых минут работы, тем самым еще и с риском испортить крепеж. Придется высверливать метиз или извлекать его иным альтернативным способом, а это приведет к потере времени, денег и нервов.
