Пайка железа – в чём сложности, как и чем, паять железо?
Содержание статьи:
Пайка железа — в чём сложности, как и чем, паять железо?Соединять стальные заготовки можно не только посредством сварки электродами или флюсовой проволокой. На сегодняшнее время есть еще один популярный способ соединения, это пайка железа.
Такое соединение получается довольно прочным и надежным на разрыв, за исключением одного момента. Главное при пайке железа правильно выбрать все составляющие для этих целей. В первую очередь это соответствующие флюсы и припой, которыми и будет осуществляться пайка.
Как и чем паять железо
Паять металлические изделия из железа можно посредством электрического паяльника, газовой горелки или же паяльной лампы. При этом следует запомнить, что электрическим паяльником паяются только мягкие припои, которые содержат в своём составе большое количество свинца (Pb).
Паяльная лампа и газовая горелка подходят для пайки твёрдыми припоями, которые содержать большое количество олова в своём составе.
Паяют железо посредством оловянно-свинцового припоя. Как было сказано выше, это могут быть твёрдые или мягкие виды припоев. Поэтому главное определиться с подходящим оборудованием для пайки.
Что касается флюса, то для пайки железа используется хлористый цинк или аммоний. Также возможны и различные смеси на основе этих химических компонентов.
Во многом успех всей проделанной работы зависит от правильности выполнения подготовительных работ. Как и при сварке металла, осуществляя пайку железа, также необходимо основательно подготовить спаиваемые поверхности.
Пайка листов жести
Чаще всего именно жесть и подвергается пайке оловом. Поэтому рассмотрим более подробно на сайте https://mmasvarka.ru/, как именно происходит данный процесс.
Подготовка металла перед пайкой. Данный этап включает в себя очистку поверхности механическим способом. Если на поверхности металла есть ржавчина, то от неё нужно обязательно избавиться. Также, при наличии других загрязнений, рекомендуется предварительно обработать поверхности при помощи растворителя.
Нанесение флюса. В качестве флюса, как уже было сказано ранее, для пайки железа необходимо использовать хлористый цинк, соляную или борную кислоту. Для этого флюс наносится на края заготовок, после чего осуществляться процесс лужения.
Лужение заготовок. Лужение металла — важный этап, за которым следует спаивание подготовленных изделий. Для лужения применяется оловянно-свинцовый припой с небольшим содержанием олова. Это может быть, например, ПОС-40.
При помощи разогретого паяльника припой переносится в зону пайки и растирается по поверхности металла. От этого должна появиться тонкая пленка олова, которая сигнализирует о завершении процесса лужения. Точно такую же процедуру нужно провести и со второй заготовкой.
На завершающем этапе пайки железа лужёные заготовки с силой сдавливаются, после чего происходит их нагревание паяльником, мощность которого свыше 40 Ватт, газовой или паяльной лампой. При этом олово, находящееся между заготовками, начинает плавиться, заполняя собой пустоты внутри.
Таким образом, образуется прочное и надежное соединение, ничем не уступающее по своим характеристикам сварному.
Поделиться в соцсетях
Как осуществляется пайка золота
Украшения из золота стали не только признаком состоятельности владельца, но и просто повседневным атрибутом, носить который необходимо каждому мало-мальски обеспеченному человеку. Ввиду относительно высокого спроса на золотые украшения, рынок золота тоже не отстает. Предлагаются изделия на любой вкус и карман. При кажущейся доступности, украшения из золота все же не являются ширпотребом. Каждый владелец дорожит своими драгоценностями, и с годами испытывает некую привязанность к ним. И при поломке вещи расставаться с ней не хочет, следовательно, нужен ремонт.
Наиболее часто встречающаяся поломка это разрыв соединения (см. фото)
Секреты домашней пайки
Изначально при создании ювелирных украшений использовалась пайка. Спаивать металлы это значит создавать их неразъемное соединение.
В древности пайка применялась лишь при работе с цветными металлами, золотом, серебром, бронзой. Соединение двух металлов возможно при нагревании, когда металлы расплавляются и вступают во взаимодействие (смешивание) друг с другом.
Но кроме основных металлов, соединение которых осуществляется, и температура плавления достаточно
Как паяют золото?
высока, необходимо использовать третий компонент, который имеет меньшую температуру плавления и может «смачивать» основной металл, проникая в его поры. Третий компонент, который, применяется при создании неразъемного соединения изделий из золота, называется припоем.
Смысл такого понятия как пайка, состоит в том, что припой плавится раньше, чем основной металл достигнет температуры плавления, и заполняет спаиваемые части металлов. В пайке изделий из золота применяется как среднеплавкий припой, его температура плавления на 40 градусов Цельсия меньше температуры плавления основного металла, у легкоплавкого припоя разница составляет 50 градусов.
Древние ювелиры спаивали золото, используя припой на основе сплавов ртути (амальгама).
Для того чтобы подготовить поверхность металла необходимо применять специальное вещество, предназначенное для подготовки поверхность спаиваемого металла. При нагревании на поверхности металла образуется оксидная пленка, препятствующая проникновению припоя в поры основного металла. Предотвратить проявление негативных свойств золота при нагревании, улучшить поверхность для равномерного спаивания металла, и служит флюс, это вещество содержит спирт, возможен его разогрев при пайке до 940 градусов Цельсия. Для каждого конкретного металла применяется флюс, предназначенный именно для этого случая.
Состав применяемых материалов для пайки золота
Для того чтобы место спайки несильно отличалось от общего массива золотого изделия, материалы применяемые для реставрационных работ должны иметь близкие к основным металлам свойства. Поэтому для ремонта золота желтоватых или белых цветов, применяются припои соответствующего цвета.
Лазерная пайка
Лазерная пайка
Пайка золота, поврежденных изделий производится микролазером. Лазерная пайка золота является лучшим способом пайки, преимущество этого способа пайки, перед другими способами нагрева, является то, что воздействию высокой температуры подвергается только непосредственное место пайки, при этом соединение получается незаметным и прочным. Лазерная пайка золота на видео поможет вам ознакомиться с процессом пайки.
Как осуществить пайку золота в домашних условиях
В любом деле ценится профессионализм.
Но, если, все же вы задумали сами придать своему украшению первоначальный вид, можно попробовать.
Материалы и инструменты:
- Металлы для припоев;
- горелка для пайки;
- кусачки;
- . растворитель;
- мини тиски;
- аптечные весы;
- фосфор;
- тигли.
Пайка золота в домашних условиях производится таким образом:
- Приготавливаем припой для пайки золота (смотреть видео)
- Очистка спаиваемых поверхностей, при помощи растворителя.
- Закрепить изделие в тисках или придерживая пинцетов на асбестовой плите.
- Нагревая изделие снизу, пруток припоя держать сверху шва постепенно заполняя шов.
Соединять детали можно встык или внахлест. Выбор вида соединения зависит от требований, предъявляемых к стыку. Если стык не будет испытывать больших нагрузок, то можно паять встык, когда детали подгоняются друг к другу и между ними заполняется шов.
При пайке внахлест детали накладываются одна на другую. При этом надо соблюдать одно важное правило: паять на весу изделия из золота нельзя!
После пайки необходимо удалить лишний припой при помощи кусачек, зачистить надфилем, собирая опилки.
Для пайки мелких изделий применяется такой метод. Замешивается припой на касторовом масле, с добавлением фосфора. В полученный раствор опускаем поврежденный участок изделия. Обваливаем изделие в тальке. Удаляем
В любом деле нужна практика. Если уверены в своих силах то удачи!
30.09.2016 17:50
Что такое припой » Electronics Notes
Обзор того, что такое припой, типы, используемые для пайки электроники, и как его можно использовать для пайки в электронных конструкциях.
Учебное пособие по пайке Включает:
Основы пайки
Ручная пайка: как паять
Паяльники
Инструменты для пайки
Припой – что это такое и как им пользоваться
Распайка – секреты, как это сделать правильно
Паяные соединения
припой для печатных плат
См.
также: Методы пайки SMT для сборки печатных плат
Хотя припой широко используется в электронной промышленности, а также для соединения компонентов и их закрепления на месте, иногда полезно спросить, что такое припой, чтобы понять, что это такое и как его лучше всего использовать.
Припой, очевидно, является ключевым элементом в любой форме конструкции электроники, где используется пайка. Он обеспечивает механическое и электрическое соединение, необходимое для удержания компонентов на месте после сборки схемы. В то время как механическая прочность важна, также необходимо убедиться, что паяное соединение обеспечивает хорошее электрическое соединение между двумя соединениями, которые требуют соединения. Это может быть удовлетворительно достигнуто только в том случае, если среда, то есть припой, соединяющий их, хорошо проводит электричество.
Еще одно требование к материалу, из которого изготовлено соединение, заключается в том, что он должен быть простым и удобным в использовании.
Преимущество припоя в отличие от других смесей или чистых металлов заключается в том, что он плавится при относительно низкой температуре. Это означает, что его можно использовать в конструкции электронного оборудования.
Что такое припой?
Традиционный припой, который раньше использовался для пайки в электронной промышленности, представлял собой смесь олова и свинца. Различные типы припоя используются для разных целей. Припой, конечно, используется в сантехнике. Тип припоя, используемый для электроники, обычно содержит 60% олова и 40% свинца. Его часто называют припоем «60/40». Это так называемая «эвтектическая смесь». Хотя это химический термин, в основном этот тип смеси плавится при температуре значительно ниже ожидаемой.
В дополнение к металлическим компонентам также требуется флюс для обеспечения хороших соединений. Флюс представляет собой кислую смесь, которая помогает удалить оксиды из области соединения и, следовательно, помогает припою легко растекаться по соединению и формировать хорошее сцепление.
Для припоя сантехники используется отдельный флюс, а для припоя электроники он содержится в самом припое. Припой, используемый в электронике, обычно представляет собой проволоку, и если ее аккуратно разрезать, можно увидеть небольшие жилы флюса, проходящие через припой. Содержащееся количество подходит для изготовления соединений электроники, и отдельный флюс никогда не следует использовать.
Размеры под пайку
Припой для электронных конструкций продается в виде тонкой проволоки. При пайке это облегчает обращение и нанесение на место, где должно быть выполнено паяное соединение. Доступны различные размеры припоя, и при покупке необходимо будет сделать выбор. Для большинства применений пайки электроники это мало что изменит.
Различные производимые припои обычно указываются либо в стандартном калибре проволоки (SWG), либо в американском калибре проволоки (AWG). Для большинства печатных плат и общих работ по пайке выбирайте припой 20–22 SWG (19–21 AWG), хотя для больших соединений лучше подойдет более толстый припой, возможно, 18 SWG (16 AWG).
Бессвинцовый припой
Стремление уменьшить количество свинца, используемого по экологическим и санитарным причинам, в настоящее время широко используется бессвинцовый припой. Европейская директива требует, чтобы припои, содержащие свинец, не использовались в коммерческих целях. Это означает, что для любой пайки любителем традиционный припой, содержащий свинец, будет недоступен.
Традиционный оловянно-свинцовый припой заменяется другими типами бессвинцового припоя.
На рынке появляется разнообразие. Один тип содержит 99,3% олова и 0,7% меди. Он имеет очень похожую температуру плавления на оловянно-свинцовый припой и плавится при температуре около 227°C. Другой тип продается и содержит небольшое количество серебра. Хотя он немного дороже оловянно-медного припоя, он имеет более низкую температуру плавления – около 217°С. Этот второй тип припоя иногда продается как «бессвинцовый серебряный припой». Однако следует помнить, что в нем мало серебра, и на рынке есть другие серебряные припои. Эти припои продаются в катушках или в дозаторах так же, как продается традиционный оловянно-свинцовый припой.
При использовании эти новые бессвинцовые припои работают так же, как и традиционные припои. Хотя температура плавления немного выше, обычно это незаметно при использовании обычных паяльников. Также не считается, что есть какие-либо другие различия в методе использования. Поэтому это не должно представлять проблемы для домашнего строителя или любителя.
Резюме
Приступая к сборке электронных схем, важно выбрать припой, подходящий для работы, а не тип припоя, используемый для водопровода и т. д. С новыми директивами по использованию бессвинцового припоя эти новые формы припоя теперь широко доступны и, очевидно, должны использоваться, если это возможно.
При пайке следует соблюдать все меры предосторожности, чтобы горячий паяльник не мог вызвать травму или возгорание, и, кроме того, необходимо обеспечить, чтобы пайка выполнялась в хорошо проветриваемом помещении, чтобы пары флюса не вдыхались. Необходимо соблюдать общие правила техники безопасности, чтобы гарантировать отсутствие травм или угроз для здоровья, и таким образом можно безопасно сконструировать и спаять схемы. Конечным результатом может быть гордость за построенную схему.
Хотя в электронной промышленности припой считается само собой разумеющимся, часто бывает полезно спросить, что такое припой, чтобы лучше понять его природу и свойства, чтобы его можно было правильно использовать и получить лучшие результаты.
Другие идеи и концепции строительства:
Пайка
Пайка компонентов SMT
ESD — электростатический разряд
производство печатных плат
Сборка печатной платы
Вернуться в меню “Технологии строительства”. . .
Из чего состоит припой?
Припой представляет собой металлический сплав, используемый для создания прочной связи между металлическими частями. Это достигается путем плавления припоя и его использования для создания соединения. Для этого требуется, чтобы припой имел более низкую температуру плавления, чем соединяемые детали. После того, как припой остынет, детали окончательно соединяются.

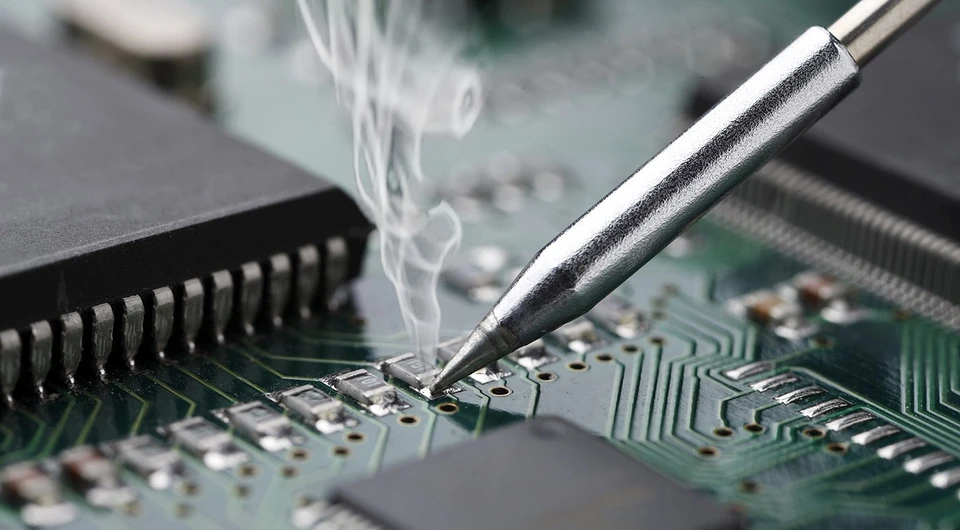

В большинстве электронных устройств для крепления компонентов к печатным платам (PCB) используется припой. Припой, используемый в электронике, должен обладать хорошими проводящими свойствами.
Традиционный припой изготавливается из свинца и олова. В течение многих лет этот сплав был стандартом, используемым в электронной промышленности.
Тем не менее, были высказаны опасения по поводу воздействия свинцовых продуктов на здоровье и окружающую среду. В недавнем прошлом использование бессвинцовых припоев стало обычным явлением.
Припои из свинцового сплава
Эти припои изготовлены из сплава свинца и других металлов. Наиболее распространена смесь 60% олова, 40% свинца (или 63/37). Свинцовый припой имеет низкую температуру плавления (около 180°С). Это делает работу с ним особенно легкой. Припои из свинцовых сплавов хорошо растекаются и образуют прочные связи с другими металлами. Из-за своих свойств они также известны как мягкие припои . Присутствие свинца в сплаве препятствует образованию усов олова.
К сожалению, свинец ядовит. Это очень вредно для человеческого организма. Кроме того, это опасные отходы, которые могут загрязнять почву и грунтовые воды. Чтобы ответить на опасения, высказанные по поводу использования свинца, ЕС ввел в действие директиву об ограничении использования опасных веществ (2006 г.
). Директива ограничивает использование припоя из свинцового сплава в бытовой электронике, производимой в ЕС.
Бессвинцовые припои
Эти припои изготавливаются из различных металлов. Жесть — самая распространенная основа. Он обеспечивает прочность сплава. Другие металлы включают серебро, медь, никель и сурьму. Бессвинцовые припои имеют более высокую температуру плавления по сравнению со свинцовыми. Это имеет несколько побочных эффектов, в том числе повышенную нагрузку на компоненты во время сборки. Кроме того, бессвинцовые припои не текут так же хорошо, как припои на основе свинца. Суставы становятся менее прочными.
Чтобы предотвратить такие проблемы, производители разработали припои с уникальными свойствами. Например, сплав олово-серебро-медь имеет более низкую температуру плавления (217°C). Использование серебра снижает окисление, а медь улучшает проводимость и механическую прочность.
Образование усов олова можно предотвратить, используя конформные покрытия или добавляя в сплав никель.
Припой с флюсовым сердечником
Эти припои продаются в катушках с проволокой. Независимо от состава сплава, все они имеют поток в их ядре. Флюс является восстановителем. Его цель – удаление оксидов и примесей из металлов. Использование флюса улучшает проводимость и механическую прочность паяных соединений. Это также способствует течению расплавленного припоя.
Припои с флюсовым сердечником выделяют флюс во время процесса пайки. Существует два основных типа флюса. Канифольный флюс используется в электронике из-за его относительно низкой коррозионной активности. Остатки можно удалить изопропиловым спиртом. Кислотный (или неорганический) флюс используется для соединения металлов и сантехники. Этот тип флюса очень агрессивен и не должен использоваться для электроники.
