Что можно сделать на токарном станке: Токарная обработка на токарном станке

Содержание

«Какие изделия можно сделать на токарном станке по металлу?» — Яндекс Кью

Поделки на токарных станках по дереву и металлу: видео, фото, чертежи

Токарные станки уже много десятков лет действуют, как самый надежный способ обработать и художественно украсить любую самоделку из дерева или металла. Обработка на электрооборудовании придаёт изделию изящный и полностью законченный вид. Поделки должны иметь гладкую поверхность и плавные фигурные переходы.

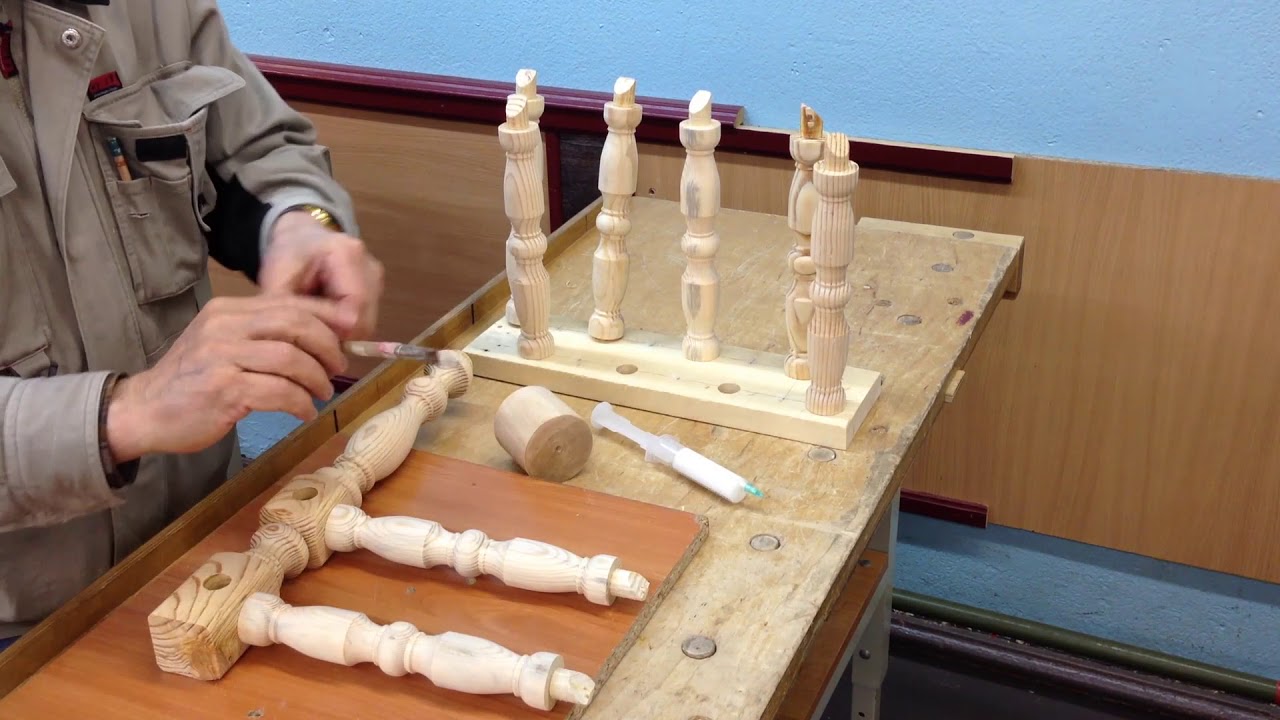

Поделки, изготавливаемые на токарных станках по дереву

Для изготовления деревянных самоделок своими руками, используются мягкие породы деревьев, такие как:

клен;
ольха:
липа;
сосна;
орех.

Изделия, требуемые твердых пород, выполняются преимущественно из дуба или березы. Для красоты и живописности на поделки можно наносить разные элементы декора, тонировку или краску.

Чтобы изготовлять поделки своими руками, необязательно быть токарем или столяром по специальности и уметь делать профессиональные чертежи. Имея в распоряжении токарный станок, можно многому научиться в домашних условиях.

Содержание

Точение деревянных изделий

Большинство поделок требуют для себя обработку методом точения. Чтобы выполнить поделку на токарном станке в форме вазы, тарелки или бокала – предметов, имеющих поперечную форму круга, заготовку необходимо закрепить в специальном патроне станка. Для крепления длинных деталей, применяется трезубец, который поджимает их центром задней бабки.

Перемещая стамеску вдоль оси вращения, деталь будет затачиваться. Такой вид точения называется продольным. Если самоделка небольшая, ее можно закрепить шурупами к планшайбе, или плоскому диску.

Сначала на заготовку нужно нанести разметку под шурупы, а затем просверлить несквозное отверстие, по глубине равное ввинчиваемой длине шурупа. Также можно проколоть отверстие шилом. Чтобы определить местоположение шурупов, заготовку нужно приложить к планочной шайбе и через отверстия, которые находятся по обратной стороне, очертить места под шурупы.

Обрабатывая плоскую деталь на планшайбе, необходимо подготовить стамеску и путем ее перпендикулярного перемещения, обтачивать заготовку лобовым, или торцовым способом.

Режущая часть токарных станков, называемая лезвием, имеет клиновидную форму. Передняя и задняя поверхности образуют на пересечении режущую кромку. Точение деревянных изделий может подразумевать отрезку части заготовки, разметку центров вращения, осмотр состояния заготовки и придание ей нужной цилиндрической формы.

Используя все возможности, предоставляемые токарным станком, можно своими руками добиться идеальной бочкообразной формы нужного изделия. Без точения не обойтись изготавливая ручки и ножки мебели.

Изготовление деревянной шкатулки

Рекомендуемое для изготовления шкатулки дерево – акация, которая при шлифовке, дает красивый светло-зеленый цвет. Для выполнения поделки своими руками, понадобятся различные токарные резцы из хорошей стали.

Прежде всего, заготовку необходимо округлить и снять с нее грани. Сначала можете использовать полукруглый резец, потом более гладкий резец-косяк, которым наносятся углубления, своего рода декоративные канавки.
Потом срезаются обе стороны этих углублений, что создает на шкатулке выпуклости.
Затем закругляем получившиеся грани.
Теперь можно перейти к созданию внутренней полости. На торец заготовки переставляем опорную планку и приступаем к углублению от центра к краю прямым узким резцом.
Затем нужно плавно расширить полость до самого дна. Для этого используем острие треугольного резца.
Широким резцом выравниваем дно, придаем ему нужную толщину и делаем паз под крышку.
Переходим к шлифовке. Наждачной бумагой зачищаем дно и стенки.
Когда все готово, отделяем ножовкой деталь от станка.

Крышка шкатулки должна иметь куполообразную форму, размером, совпадающим с габаритами самой шкатулки. Для этого нам понадобится полукруглый резец.

Металлические поделки

Из металла можно сделать достаточно много разных замысловатых поделок, в том числе элементов украшений. Перед тем как приступить к работе, можно нанести чертежи на бумагу. Один из интересных элементов декора – фигурка «Два человека играют в шашки».

Берем два гвоздя, длиной не более 5 см, несколько маленьких гвоздей и четыре гайки. Плоскогубцами загибаем гвозди, повторяя контур сидящих людей. Две гайки – это «стулья», на которых будут сидеть человечки, остальные две – игровой стол, на котором должны быть размещены миниатюрные шашки. Доску можно изготовить из небольшого куска картона, а для шашек подойдут откусанные шляпки гвоздей. Для закрепления всех этих фигур используйте спецклей или точечную сварку.

Владея токарным станком, мастер с богатой фантазией всегда сможет своими руками украсить быт и сделать достойный подарок своим близким, в виде элегантной самоделки.

Видео инструкция изготовления на токарном станке по металлу поделки «Додекаэдры в шаре»

10 токарных операций, которые необходимо знать — специалисты Swiss-Turning

На токарных станках изготавливаются сложные детали для медицинских, военных, электронных, автомобильных и аэрокосмических приложений. Читайте дальше, чтобы узнать 10 основных операций обработки, выполняемых на токарном станке.

Токарный станок способен выполнять множество операций механической обработки для изготовления деталей с желаемыми характеристиками. Токарная обработка – это популярное название обработки на токарном станке. Тем не менее, токарная обработка — это всего лишь один из видов токарной обработки.

Изменение концов инструмента и кинематическая связь между инструментом и заготовкой приводят к различным операциям на токарном станке. Наиболее распространенными токарными операциями являются токарная обработка, торцевание, нарезание канавок, отрезка, нарезание резьбы, сверление, расточка, накатка и нарезание резьбы.

Токарная обработка является наиболее распространенной операцией токарной обработки. В процессе токарной обработки режущий инструмент удаляет материал с внешнего диаметра вращающейся заготовки. Основной целью токарной обработки является уменьшение диаметра заготовки до желаемого размера. Существует два вида токарной обработки: черновая и чистовая.

Операция черновой токарной обработки предназначена для обработки детали до заданной толщины путем удаления максимального количества материала в кратчайшие сроки без учета точности и чистоты поверхности. Чистовая токарная обработка обеспечивает гладкую поверхность и получение заготовки с окончательными точными размерами.

Различные сечения точеных деталей могут иметь разные наружные размеры. Переход между поверхностями с двумя разными диаметрами может иметь несколько топологических признаков, а именно ступеньку, конусность, фаску и контур. Для создания этих элементов может потребоваться несколько проходов при малой радиальной глубине резания.

Ступенчатая токарная обработка

Ступенчатая токарная обработка создает две поверхности с резким изменением диаметра между ними. Последняя особенность напоминает ступеньку.

Коническое точение

Коническое точение создает наклонный переход между двумя поверхностями с разными диаметрами из-за углового движения между заготовкой и режущим инструментом.

Токарная обработка фаски

Подобно ступенчатой токарной обработке, токарная обработка фаски создает угловой переход в остальном квадратной кромки между двумя поверхностями с разными диаметрами токарной обработки.

Точение по контуру

При точении по контуру режущий инструмент в осевом направлении следует траектории с заданной геометрией. Для создания желаемых контуров на заготовке необходимо несколько проходов контурного инструмента. Однако инструменты формы могут создавать ту же форму контура за один проход.

Во время обработки длина заготовок немного больше, чем должна быть конечная деталь. Торцевание — это операция обработки торца заготовки, перпендикулярного оси вращения. Во время торцевания инструмент перемещается по радиусу заготовки, чтобы получить нужную длину детали и гладкую поверхность торца за счет удаления тонкого слоя материала.

Нарезание канавок — это токарная операция, при которой на заготовке создается узкий разрез, «канавка». Размер реза зависит от ширины режущего инструмента. Для обработки более широких канавок необходимо несколько проходов инструмента. Существует два типа операций по нарезке канавок: наружная и торцевая. При обработке наружных канавок инструмент перемещается радиально в сторону заготовки и удаляет материал вдоль направления резания. При нарезании торцевых канавок инструмент обрабатывает канавку на лицевой стороне заготовки.

Отрезка — это операция механической обработки, которая приводит к отрезанию детали в конце цикла обработки. В этом процессе используется инструмент определенной формы, который входит в заготовку перпендикулярно оси вращения и выполняет поступательный рез во время вращения заготовки. После того, как край режущего инструмента достигает центра заготовки, заготовка падает. Улавливатель деталей часто используется для захвата снятой детали.

Нарезание резьбы — это токарная операция, при которой инструмент перемещается вдоль боковой поверхности заготовки, нарезая резьбу на наружной поверхности. Резьба представляет собой равномерную винтовую канавку заданной длины и шага. Более глубокие резьбы требуют нескольких проходов инструмента.

Операция накатки создает зазубренные узоры на поверхности детали. Накатка увеличивает трение захвата и внешний вид обрабатываемой детали. В этом процессе обработки используется уникальный инструмент, состоящий из одного или нескольких цилиндрических колес (накаток), которые могут вращаться внутри держателей инструмента. Накатка содержит зубья, которые прокатываются по поверхности заготовки, образуя зазубренные узоры. Наиболее распространенная накатка пясти представляет собой ромбовидный узор.

Операция сверления удаляет материал изнутри заготовки. В результате сверления получается отверстие диаметром, равным размеру используемого сверла. Сверла обычно располагаются либо на задней бабке, либо на держателе инструмента токарного станка.

Развёртывание — это размерная операция, которая увеличивает отверстие в заготовке. При развертывании развертка входит в заготовку в осевом направлении через конец и расширяет существующее отверстие до диаметра инструмента. Расширение удаляет минимальное количество материала и часто выполняется после сверления, чтобы получить как более точный диаметр, так и более гладкую внутреннюю поверхность.

При растачивании инструмент входит в заготовку в осевом направлении и удаляет материал вдоль внутренней поверхности, чтобы либо создать другую форму, либо увеличить существующее отверстие.

Нарезание резьбы – это процесс, при котором инструмент для нарезания резьбы входит в заготовку в осевом направлении и нарезает резьбу в существующем отверстии. Отверстие соответствует соответствующему размеру биты, которая может вместить нужный инструмент для нарезания резьбы. Нарезание резьбы также используется для нарезания резьбы на гайках.

Токарные станки могут обрабатывать детали сложной формы. Конечные элементы детали получаются за счет использования различных инструментов и изменения кинематической связи между фрезой и заготовкой. В этой статье мы объяснили десять различных операций токарного станка.

Компания Turntech Precision поставляет детали высочайшего качества, изготовленные на токарных станках швейцарского типа с использованием операций токарной обработки, торцевания, нарезания канавок, нарезания резьбы, накатки, растачивания и нарезания резьбы. Мы тесно сотрудничаем с нашими клиентами, чтобы предоставить им наилучшее решение их инженерных проблем в различных отраслях промышленности. Свяжитесь с нами сегодня с вашими запросами.

Что можно сделать с помощью токарного станка по металлу

Токарный станок по металлу в руках творческого работника может использоваться для превращения голых металлических листов в шедевры.

Токарные станки по металлу — это металлообрабатывающие станки, которые создают металлические изделия путем обтачивания металлической заготовки на вращающейся металлической станине. Металл можно резать, формовать, сверлить или полировать.

Однако с появлением относительно твердого пластика и других материалов. Токарный станок по металлу также известен как токарный станок по металлу или просто токарные станки. Эксперты в области механической обработки называют их более конкретными названиями подтипов, такими как инструментальный токарный станок, револьверный токарный станок и т. д.

Токарные станки бывают разных форм и размеров, но все они работают по одному и тому же принципу: форма/кривая металла. Существует множество металлических проектов для начинающих, поэтому в этой статье мы сосредоточимся на некоторых из самых забавных и простых проектов, которые стоит попробовать!

Связанный: Высокоскоростной прецизионный двигатель GMC Токарный станок по металлу

7 веселых и простых проектов по токарному станку по металлу для начинающих, которые стоит попробовать

Эти простые проекты по токарному станку по металлу станут отличной возможностью попрактиковаться, прежде чем приступать к более сложным проектам . Они дружелюбны и просты даже для новичков на токарных станках по металлу.

Реплика пули

Реплика пули очень декоративна. Подумайте о брелках, крупнокалиберных демонстрационных пулях, зажигалках и так далее. Это будет хорошим токарным проектом, если ваши навыки работы с металлом все еще довольно ограничены, и вы хотите что-то простое, но впечатляющее, чтобы похвастаться дома или в механической мастерской. Они также будут очень красиво смотреться где-нибудь на полке!

Придание формы копиям пуль также научит вас некоторым из самых основных, но важных приемов токарной обработки металла, таким как гибка и чистовая обработка. Хотя они могут быть не лучшим вариантом для новичка, подобные проекты токарного станка по металлу помогут вам получить навыки и опыт работы с металлом, необходимые для быстрого продвижения в металлообработке.

К тому же, это так весело, и вы можете «накачать» и выставить свою реплику пули дома на обозрение!

Кованая чаша

Кованая чаша идеально подходит для начинающих токарных станков по металлу. Вам понадобится кернер, круглый молоток и слесарный молоток, напильник и чертилка. Работая с комбинацией этих инструментов и токарного станка по металлу, вы развиваете свои навыки и уверенность, чтобы попробовать более сложный проект.
Используйте круглый молоток, чтобы придать чаше форму, затем отшлифуйте ее, чтобы сгладить и придать чеканной чаше более блестящий вид.

Разметчик по металлу

Разметчик по металлу — это ручной инструмент, используемый для маркировки различных материалов, таких как дерево, пластик, сталь и металл, перед резкой или механической обработкой.

Разметчик по металлу необходим для токарных работ по металлу. Это хороший и простой проект, поэтому он должен быть одним из ваших самых первых проектов токарного станка по металлу. Вы также можете сделать больше металлических или деревообрабатывающих инструментов, таких как гибочные вилы, фрикционные штангенциркули, долота и многое другое!

Металлическое кольцо

Одна из лучших особенностей изготовления колец заключается в том, что их можно носить или быстро продать на eBay или даже друзьям.

Кольца очень удобны для начинающих, так как вы можете использовать металлические отходы, даже гайки и болты, и превращать их в готовые изделия. Это помогает снизить затраты на практику, и вам не нужно беспокоиться о том, чтобы испортить металл или растратить большое количество материала.

Начните с простого круглого кольца, и когда вы освоитесь, вы сможете создавать более сложные узоры.

Металлический молоток

Хотя это и не самый увлекательный проект токарного станка, металлический молоток — одна из самых ценных вещей, которые вы когда-либо могли иметь в своей мастерской, поэтому его определенно стоит сделать.

Создать головку молотка и ручку довольно просто. Вы можете проявить творческий подход и добавить текстуру к ручке или вылепить из нее нестандартную форму, чтобы сделать что-то уникальное. и, конечно же, вы можете сделать целый набор молоточков разных размеров и стилей.

Металлический подсвечник

Создание подсвечника — отличный способ усовершенствовать навыки сверления и округления. Вам будет полезно научиться создавать более сложные формы, такие как сферы и цилиндры.

Металлический подсвечник можно сделать разными способами.

Один из способов — превратить ложу в восьмиугольник, а затем просверлить в нем отверстия, чтобы освободить место для свечей. Другой способ — превратить запас в круглый или квадратный стержень, а затем разрезать его под углами, чтобы получились восьмиугольные формы, размещенные над подсвечниками.

Стальная шкатулка для драгоценностей

Красивая, простая шкатулка для драгоценностей — это очень крутой и полезный проект по изготовлению токарного станка из металла.

Если вы можете работать над чем-то, что прослужит долгие годы, не слишком беспокоясь о том, что что-то испортится, то это идеальный проект по металлообработке для новичков! Это может занять немного больше времени, но для этого не потребуется больше материалов или инструментов.

Если вы готовы принять вызов, попробуйте сделать традиционный сундук или коробку с сокровищами!

Типы токарных станков по металлу

Токарные станки по металлу доступны в различных вариантах, каждый из которых предназначен для определенной функции и/или допуска. Два основных класса токарных станков включают ручные токарные станки и автоматические токарные станки. Для ручных токарных станков вы должны выполнять формовку, строгание или шлифование вручную. Это доступный вариант для начинающих, и вы можете делать с ними множество потрясающих проектов по мере приобретения навыков. Популярные бренды включают токарные станки по металлу GMC.

Автоматические современные токарные станки обычно загружаются с файлами САПР для автоматического создания шаблонов и обширных проектов. Если вы хотите попрактиковаться и превратить свое хобби в бизнес, станок с ЧПУ — лучший вариант.

Тем не менее, существует пять основных типов токарных станков для металлообработки:

Токарно-винторезный станок с центральным токарным станком

Этот тип токарного станка в настоящее время широко используется и может выполнять такие операции, как токарная обработка, обработка торца, канавка, накатка и резьба. Механизм подачи токарного станка приводит в действие режущий инструмент как в продольном, так и в поперечном направлениях. В зависимости от источника привода этот токарный станок классифицируется как с ременным приводом, с приводом от двигателя или с приводом от редуктора.

Токарный станок с ЧПУ

Токарный станок с ЧПУ — это станок с компьютерным управлением, который можно использовать для быстрого и простого производства точных высококачественных деталей.

Токарные станки с ЧПУ используют компьютерное программирование и автоматизацию. Их можно настроить для точного и быстрого массового производства. Из-за своих передовых функций и точных допусков токарный станок с ЧПУ сегодня является наиболее популярным выбором для изготовления высококачественных деталей.

Специальный токарный станок

Специальные токарные станки предназначены для выполнения специальных операций обработки, которые невозможны на остальных токарных станках. Некоторые из наиболее распространенных типов включают в себя колесные токарные станки, многоосевые токарные станки, копировальные станки, вертикальные токарные станки, токарные станки Т-образного типа, производственные токарные станки, дуплексные станки и т. Д. Они наиболее известны своим мощным производством одних и тех же деталей.

Универсальность и гибкость делают их популярным выбором для многих производственных предприятий.

Токарно-револьверный станок и токарно-револьверный станок

Токарно-револьверный станок — это станок, который может непрерывно выполнять токарные, фрезерные и сверлильные операции за один установ. Револьверная головка может быть установлена на вращающемся шпинделе с несколькими инструментами. Их главное преимущество заключается в том, что они очень эффективны в производстве более качественных деталей без замены инструмента.

Токарный станок Toolroom

Токарный станок в инструментальном цехе очень похож на токарный станок с двигателем, но имеет гораздо более широкий диапазон скоростей. Диапазон скоростей вращения шпинделя варьируется от очень низкой до 2500 об/мин.

Некоторые из основных особенностей, которые отличают токарные станки инструментального цеха и делают их более дорогими по сравнению с другими токарными станками, включают конусное токарное приспособление, люнет и толкатель, патрон, цанговое приспособление и насос СОЖ.

Токарные станки Toolroom предпочтительны для шлифовки, полировки и других операций по металлообработке, где требуется точность.

Bottom Line

Помните, что вам не нужно быть экспертом во всем, чтобы создавать фантастические предметы. Начните с того, с чем вы знакомы, прежде чем переходить к другим причудливым идеям. Это позволяет оттачивать свои навыки.

Одной из самых важных вещей, которые следует учитывать при выборе токарного станка для металлообработки, является назначение. Если вы ищете что-то, что поможет в массовом производстве, узнайте, есть ли в нем все необходимые функции и аксессуары, необходимые для вашей работы.

Проекты токарных станков по металлу; Часто задаваемые вопросы

Могу ли я использовать токарный станок по металлу для токарной обработки дерева?

Да, для токарной обработки дерева можно использовать токарный станок по металлу.

Токарный станок по металлу может обрабатывать дерево, металл, пластик и множество других материалов. Однако точить металл на токарном станке по дереву, даже если он один из лучших, не рекомендуется, так как вы можете сломать станок.

Что вы делаете на токарном станке по металлу?

На токарном станке можно сделать практически все. Вы можете создавать простые предметы, такие как миски, резьба, веретена, ручки и карандаши, и это лишь некоторые из них! Токарные станки по металлу также используются в автомобильной, аэрокосмической и авиационной промышленности, строительстве, судостроении и других отраслях тяжелой промышленности. Смотрите также нашу коллекцию токарных станков с тормозом.

Как маленькие станки по металлу зарабатывают деньги?

Проекты токарных станков по металлу популярны на таких сайтах, как Etsy или eBay, где вы можете продавать свои творения. Вы также можете добиться успеха в продаже на ремесленных ярмарках. Наиболее распространенные покупки включают машинистов, ювелиров, резчиков по дереву или скульпторов, модельеров и других любителей.

Какой металл лучше всего использовать на токарном станке?

Вы можете сделать что угодно из любого материала, но некоторые материалы будут лучше, чем другие. Некоторые из лучших металлов для использования на токарном станке включают алюминий, нержавеющую сталь и латунь.
