Скрытый монтаж
Эксцентриковая стяжка — это невидимый крепеж, позволяющий сохранить более целостный вид мебели.
Возможность многоразовой сборки мебели
Части мебели, скрепленные эксцентриковой стяжкой, можно разбирать и собирать несколько раз, в отличие от плитных материалов, соединенных, к примеру, при помощи конфирмата. В случае повторной сборки мебели с использованием конфирмата часто происходит разрушение отверстий в торце детали, куда устанавливается крепеж. Возможность многоразовой сборки актуальна для производителей, которые делают пробную сборку мебели на фабрике. Для потребителя эта опция актуальна в случае переездов.
Простой и быстрый монтаж
После установки элементов эксцентриковой стяжки в подготовленные отверстия, для соединения двух мебельных деталей вам понадобится только отвертка.
Повышенная прочность соединения
В отличие от простого крепежа, например, мебельных уголков, эксцентриковые стяжки обеспечивают более жесткое и прочное соединение элементов мебели между собой. Если все детали стяжки установлены правильно, то эксцентрик крепко и надежно притягивает дюбель. Такое крепление гарантирует длительный срок эксплуатации мебели без разбалтывания деталей.

Установка эксцентриковой стяжки

1 этап. Дюбель (или дюбель и футорка) устанавливается в подготовленное отверстие в пласти первой мебельной детали.
2 этап. При сборке мебели головка дюбеля должна пройти сквозь отверстие в торце второй мебельной детали и оказаться в центре отверстия, куда устанавливается эксцентрик.
3 этап. При повороте эксцентрика его внутренняя поверхность захватывает головку дюбеля и происходит прочное соединение двух деталей между собой.

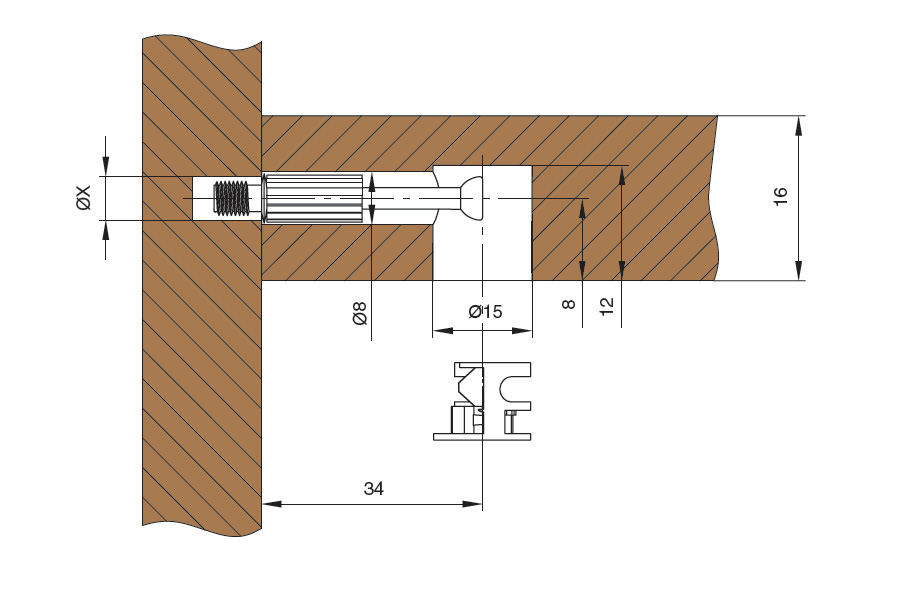

1 – Отверстие под дюбель или футорку
2 – Дюбель
3 – Отверстие для установки эксцентрика
4 – Эксцентрик

Внимание!
При соединении мебели при помощи эксцентриковой стяжки крайне важна точность в подготовке всех отверстий под эксцентрик и дюбель. Как правило, на мебельных фабриках сверление отверстий происходит на станках по заданным параметрам, поэтому проблем с монтажом не возникает.

Почему эксцентриковая стяжка используется не всегда?

При монтаже мебели в домашних условиях или в ситуации небольшого мебельного производства не всегда возможно точно по размерам просверлить отверстия, что является необходимым условием при использовании эксцентриковых стяжек. Поэтому этот вид крепежа применяется в основном на фабриках и производствах, оснащенных станками.
Стоимость эксцентриковой стяжки выше, чем стоимость более простых видов крепежа. Поэтому производители недорогой мебели часто выбирают альтернативные крепежные элементы, менее функциональные, но более доступные по цене.

Нажимая на кнопку “Отправить”, я даю согласие на обработку персональных данных

Сайт boyard.biz использует cookie файлы, чтобы адаптировать предложения в соответствии с вашими потребностями и обеспечить максимальное удобство при взаимодействии с сайтом. Узнать больше об использовании cookie файлов. Продолжая пользоваться сайтом, вы соглашаетесь с использованием cookie файлов.

Стяжка эксцентриковая мебельная: виды, размеры, способы монтажа

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы. Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Содержание статьи

Об эксцентриковой стяжке
Что из себя представляет данный тип креплений
Преимущества и недостатки
Виды и размеры
Инструменты для монтажа
Инструкция по созданию отверстий под эксцентриковую стяжку
Что такое мебельный кондуктор и как его использовать
- Виды кондукторов
- На что обращать внимание при выборе кондуктора
- Инструкция по изготовлению мебельного кондуктора
Другие варианты мебельных стяжек: краткий обзор
- Конфирмат
- Межсекционная стяжка
- Мебельные уголки
- Стяжка для столешницы
Заключение
- Видео — Как установить мебельные эксцентрики
- Видео – Эксцентриковая стяжка

Об эксцентриковой стяжке

Эксцентриковая стяжка, или, по-другому, растекс или минификс, один из самых практичных, прочных и удобных видов скрепления между собой мебельных элементов. Использование такого крепежа позволяет разбирать и собирать мебель повторно без ущерба материалу, из которого эта мебель изготовлена.

С помощью минификса вам становится доступна легкая сборка Т-образных и Г-образных элементов, когда не представляется возможным сделать в них пазы. Часто такой вариант соединения деталей используют при сборке столешниц на обеденных столах и компьютерных, верха и нижней деталях шкафов, комодов, тумб.

Данный вид крепежа является скрытым, как следствие, его можно использовать не боясь, что пострадает внешний вид конструкции

Эксцентриковое соединение – это скрытый вид крепежа, а поэтому он незаметен, но, тем не менее, придает прочности конструкции и не боится повторного использования.

Что из себя представляет данный тип креплений

Минификс – крепеж, состоящий из нескольких составляющих:

эксцентрик;
стойка или шток;
футорка;
дюбель;
втулка из пластика или металла;
заглушка;

Детали продаются в разной комплектации и могут отличаться друг от друга длинной, диаметром, типом футорки и способом крепления, который может представлять из себя винт или саморез.

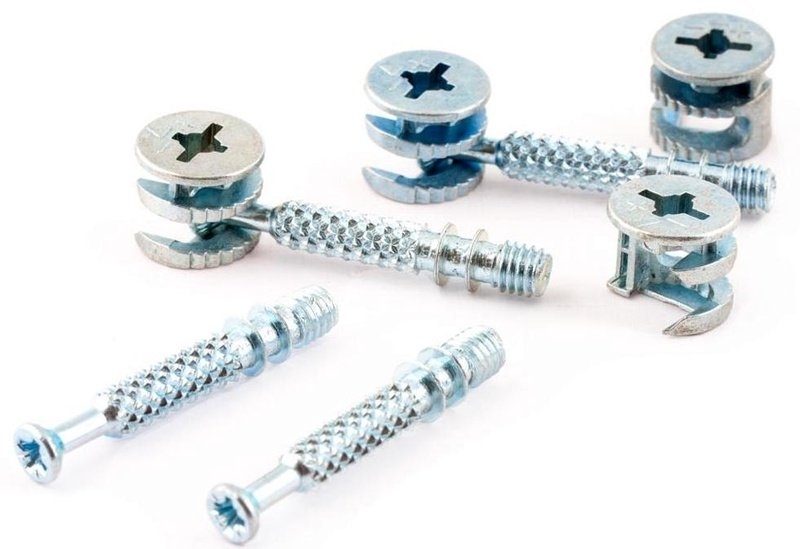

Составные части эксцентриковой стяжки

Преимущества и недостатки

Как и у всякого вида крепежных элементов, эксцентриковое соединение имеет свои положительные и отрицательные стороны. Рассмотрим их на примере таблицы.

Таблица 1. Преимущества и недостатки эксцентриковой стяжки

Преимущества	Недостатки
1. Мебель можно собрать и разобрать быстро и без усилий. 2. Возможность многократной сборки и разборки изделий. 3. Самый надежный и прочный вариант крепления. 4. Не портит внешний вид изделия. 5. Возможность скрепления изделий под разными углами.	1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом. 2. Технология монтажа довольно сложная. 3. Необходимость идеально точных расчетов для разметки под места креплений.

Преимущества

Недостатки

1. Мебель можно собрать и разобрать быстро и без усилий.
2. Возможность многократной сборки и разборки изделий.
3. Самый надежный и прочный вариант крепления.
4. Не портит внешний вид изделия.
5. Возможность скрепления изделий под разными углами.

1. Высокая цена крепежа. За счет нее повышается стоимость изделия в целом.
2. Технология монтажа довольно сложная.
3. Необходимость идеально точных расчетов для разметки под места креплений.

Как выглядит установленная на место эксцентриковая стяжка

Виды и размеры

Эксцентриковая стяжка бывает пластиковой и металлической. В зависимости от материала изготовления она применяется в той или иной сфере. Например, небольшие элементы мебели можно закреплять пластиковыми соединениями, а вот для крупногабаритных предметов, типа шкафов или кухонных гарнитуров целесообразно использовать металлические крепления.

Размеры деталей тоже разнятся, так, длина стойки может варьироваться от 38 до 58 см, диаметр минификса может быть трех размеров:

12 мм;
15 мм;
25 мм;

Самым наиболее часто применяемым является крепеж, диаметром 15 мм.

Размеры деталей эксцентриковой стяжки также могут разниться

Инструменты для монтажа

Приступая к монтажу изделия с помощью эксцентриковой стяжки, важно, чтобы у вас в наличии были следующие инструменты:

отвертка;
шуруповерт;
фреза, или, по-другому, сверло Форстнера;
сверла диаметром 5 и 8 мм;
линейка;
карандаш.

Сверло Форстнера

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока. Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм.

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали. Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель.

Далее нужно высверлить проход для штока

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.

Что такое мебельный кондуктор и как его использовать

Если у вас есть мебельный кондуктор, то это значительно облегчит вам разметку и высверливание отверстий под любые виды крепежа. Кондуктор – это по сути тот же шаблон, представляющий из себя специальный прибор или планку, на которую нанесены отверстия разного диаметра и на разном расстоянии. С их помощью вы сможете сделать идеально точную разметку и просверлить нужного вам размера проходы. Для изготовления этого помощника применяют различные материалы:

металл;
пластик;
дерево;
древесные плиты.

Изделие представляет из себя прочное основание со множеством дырочек на различном, необходимом друг от друга удалении. Дополнительно он может быть оснащен механизмом для фиксации и регулирования расстояния между отверстиями.

Используйте специальное приспособление для сверления, оно помогает держать дрель под нужным углом

Благодаря прибору вы установите сверло точно под прямым углом к полотну, без отклонений. Это является большим подспорьем в работе на узких поверхностях, например на торцах древесно-стружечных плит. Ведь если паз будет располагаться не под углом 90 градусов, сборка элементов корпуса в единое целое может стать невозможной.

Виды кондукторов

В зависимости от исполняемых функций и особенностей конструкции, шаблоны могут быть нескольких видов:

Накладные. Такой тип прибора служит помощником для сверления отверстий на плоских элементах путем наложения на заготовку. Прибор не крепится, а лишь придерживается рукой. Подходит для использования на поверхностях из древесно-стружечной или древесноволонистой плит.
Поворотные. Поворотное устройство позволяет двигать его по вертикали или горизонтали и поворачивать под разными углами. Таким прибором удобно пользоваться при условии, что деталь, которой необходимо просверлить, имеет сложную форму.
Опрокидываемые. Опрокидываемые помощники удобны в работе с элементами, которые располагаются в отличных друг от друга плоскостях.
Универсальные. Устройства удобны тем, что их можно настраивать под производство мебели различной конфигурации.

Все виды шаблонов могут иметь скользящий или закрепляемый тип прилегания к поверхности. Скользящий тип позволяет двигать изделие по поверхности заготовки. Закрепляемый вариант – крепко фиксируется в нужном положении и не двигается.

Кондуктор — лучший помощник мебельщика, без него бы не получалось соединять мебель так красиво

На что обращать внимание при выборе кондуктора

Выбирая мебельный кондуктор в магазине, стоит осмотреть внимательно изделие, обратить внимание на материал, из которого он изготовлен.

Например, качественной и надежной будет продукция из нержавеющей стали.

Производитель тоже имеет значение. Бренды с мировым именем, как правило, производят качественные инструменты с долгим сроком работы и гарантией от производителя.

Чем известнее бренд, тем выше качество — правило, которое в случае с инструментами для строительства работает безотказно

При покупке такого помощника, поинтересуйтесь дополнительным оборудованием, которое идет в комплекте. Многофункциональность прибора облегчит вам работу. Чем больше инструментов будет в комплектации, тем в большем количестве случаев вы сможете его применить. Например, в набор могут входить

различные втулки;
сверла различного диаметра с ограничителями;
фреза Форстнера, для отверстий под минификсы;

ключи.

В использовании данного прибора кроется значительное количество преимуществ

Применяя при изготовлении и сборке корпусов шаблон, вы избавите себя от многих неудобств. Например, не нужно размечать места с помощью линейки и карандаша. Кондуктор позволяет фиксировать расстояние и сверлить сразу несколько абсолютно идентичных отверстий на одинаковом удалении друг от друга. Неточность здесь исключена.

Но, у кондуктора фабричного производства есть и недостаток – его достаточно высокая цена.

Поэтому, умельцам вполне под силу сделать такого помощника собственноручно. Наша инструкция вам в этом поможет.

Инструкция по изготовлению мебельного кондуктора

Шаг №1 – готовим инструменты и материалы:

брусок из металла квадратный, сечением 1х1 см;
болгарка;
напильник;
штангенциркуль;
шило или толстая игла;

сверла диаметром 5 мм;
пластина из металла для упора размером 1х25 мм;
лист наждачной бумаги.

Для начала соберем все необходимые для работы инструменты и материалы

Шаг №2 – делаем основание и разметку. Отрежьте болгаркой от бруска часть необходимой длины. Зашлифуйте напильником возможные заусенцы. Разметьте места для будущих отверстий. Общепринятыми размерами являются расстояние между пазами 32 мм, расстояние от центров прорезей до боковой грани – 8 мм. Чтобы сделать разметку точной, воспользуйтесь штангенциркулем. Удобно, если помечать центры будущих пазов вы будете, применив шило или иглу.

Сделайте разметку, можно сначала выполнить ее на бумаге, потом уже перевести на сам материал, требующий соединения

Шаг №3 – монтируем инструмент. Далее, сверлим проходы в нужном количестве. Затем берем металлическую пластину, шлифуем при необходимости наждачной бумагой. Зажав тисками, сгибаем нашу пластину под прямым углом. Совместите получившиеся детали и зажмите их струбциной. Скрепите детали винтами, предварительно нарезав резьбу нужного размера. Таким образом, самостоятельно вы можете создать себе очень удобный инструмент.

Далее выполняем высверливание отверстий

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Межсекционная стяжка

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Мебельные уголки

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Заключение

Видов мебельных креплений достаточно много. Поэтому при покупке готового изделия поинтересуйтесь, какое из них использовали производители при монтаже, ведь от этого зависит насколько долго простоит ваш шкаф или гарнитур в первозданном виде. Если же вы решаете собирать мебель своими руками, то не лишним будет изучить преимущества и недостатки каждого вида креплений, и способы их монтажа. Тогда ваша мебель прослужит вам продолжительное время и будет радовать вас качеством и добротностью исполнения.

Мебельный крепеж и фурнитура помогают провести качественную сборку конструкций из разных материалов. Фурнитура не только упрощает процесс сборки мебели, но и остается незаметной по окончанию работы. Более подробно ознакомиться с разновидностями мебельного крепежа и фурнитуры можно в специальной статье.

Видео — Как установить мебельные эксцентрики

Видео – Эксцентриковая стяжка

Эксцентриковая стяжка – эстетичный и надежный способ соединения деталей

Для чего нужна эксцентриковая муфта? В настоящее время существует множество различных способов крепления и надежного соединения деталей, панелей из дерева, а также МДФ и ДСП. Однако каждый вид имеет особенности и отличия, а потому имеет достаточно специфический характер применения. Крепеж отличается внешним видом, жесткостью конструкции, допустимой грузоподъемностью и многими другими параметрами, которые необходимо учитывать.

Эксцентриковая стяжка широко применяется в тех случаях, когда обычные крепления не могут обеспечить требуемую эстетичность конструкции или необходимую прочность соединений деталей. Кроме того, эту застежку можно использовать при сборке и сборке высокой мебели, когда нет возможности использовать более традиционные стяжки и застежки.

Преимущества и недостатки

Эксцентриковая стяжка имеет следующие преимущества:

1. Добавление дополнительной жесткости готовому изделию.

2. Простота установки.

3. Возможна многократная комплектация изделий.

4. Эстетический вид (отсутствуют крепления на видимых частях конструкции).

Недостатки данного вида крепежа:

1. Эксцентриковая стяжка требует высокотехнологичного оборудования для изготовления составляющих ее элементов.

2. Высокая стоимость.

3. Во время эксплуатации возможно некоторое ослабление стяжки.

4. Для установки креплений требуются разные отверстия в трех плоскостях.

Эксцентриковая плита. Инструкция по установке

Этот процесс потребует определенной сноровки, а также минимум технического оснащения, состоящего из дрели и различных сверл, отвертки и линейки. На комплектующие крепления традиционно распространяется листовка-вкладыш с инструкцией фирмы-изготовителя.

Конструктивно стяжка состоит из болта-стяжки и эксцентрика. Причем вторые неизменны, а первые делятся на два вида: одни вкручиваются в дюбель, предварительно вмонтированный в изделие, другие непосредственно контактируют с деталью. Болты разных типов имеют некоторые отличия во внешнем виде и характере резьбы.

Итак, монтаж эксцентриковой стяжки начинается с того, что необходимо просверлить необходимые отверстия. Так как на глаз глубину определить сложно, можно прибегнуть к следующему приему: отметить необходимую длину сверла изолентой. Он послужит не только визуальной отметкой, но и физическим фокусом, который не даст вам двигаться дальше. В любом случае сверлить отверстия нужно аккуратно, чтобы не «проколоть» панель насквозь. Затем забить пластиковые дюбели, конечно, если этого требует конструкция. Далее вкручиваем стяжные болты на определенную глубину и вставляем в отверстия эксцентрики. Форма этого крепежного элемента имеет винтовую прорезь. В него должен войти конец винта, чтобы при повороте эксцентрика он надежно зафиксировался.

Для придания внешнему виду изделия более эстетичного вида, а также для скрытия головок болтов возможно использование пластиковых крышек, подобранных под цвет панели.

Что такое ферменная стяжка? Как это использовать? Руководство по покупке [5 брендов]

перейти к содержанию
Предыдущий Следующий
Бетонная ферменная стяжка — это особый тип стяжки, выполненный с использованием ферменных рам. Соединяется шарнирами и быстроразъемными соединениями. Этот каркас помогает создать более ровную поверхность и предотвращает проседание или провисание стяжки. Машину легко собрать и разгрузить, потому что это делает ее универсальной и может использоваться в большинстве работ по бетонированию полов. Вибрационная сила на ферменной стяжке может регулироваться для контроля уровня уплотнения и заиливания. Это делает его незаменимым инструментом в проектах по выравниванию бетона.
Что такое виброрейка
Виброрейка — это тип бетоноукладчика, который используется для создания ровной бетонной поверхности. Машина ходит по опалубке и полагается на ее высоту для контроля уровня бетона. Он имеет очень жесткую треугольную структуру рамы, что делает его идеальным для получения точных результатов нивелирования. В машине также используется эксцентриковый вал для обеспечения чрезвычайно мощной вибрации. Ферменные стяжки также оснащены рамой шириной 1-2 метра, которая может быть установлена на различную ширину (до 18 метров) в соответствии с вашими потребностями. В целом, ферменная стяжка является отличным выбором для создания выровненной поверхности.
Преимущества
Сверхвысокая сила вибрации
Стяжные плиты — это тип строительного оборудования, в котором центральный вращающийся вал приводит в движение эксцентриковый блок. Возникающая в результате вибрация используется для выравнивания и уплотнения бетона. Центральный вал обычно приводится в движение непосредственно двигателем, и результирующая частота вибрации может достигать 10 000 об/мин.
В предыдущей статье мы рассказали о преимуществах и методах вибрирования бетонной поверхности.
Ферменная стяжка — это самая мощная бетоноукладочная машина с силой вибрации. Эта мощная вибрационная сила делает его очень подходящим для некоторых применений из высококачественного бетона, требующих сильной вибрации (некоторый сухой бетон или бетон в жаркую погоду). В некоторых проектах бетонных дорог и проектов мостов его часто можно увидеть.
Конструкция с большими пролетами
Треугольная конструкция также очень устойчива и не деформируется при больших пролетах. Максимальный пролет может быть достигнут на расстоянии около 20 метров. Это делает его идеальным для использования в различных условиях, от небольшой дороги до больших складов. Эта структура не так легко деформируется сильными вибрациями, поэтому она также более эффективна при выравнивании, чем некоторые машины меньшего размера.
Простота сборки
Стяжка фермы — это универсальный инструмент, который можно использовать для самых разных целей. Как было сказано выше, он состоит из стандартных секций, которые можно легко собрать для получения нужной ширины. Эта функция также имеет дополнительные преимущества для будущего обслуживания. Если возникла проблема с одной из стандартных секций, необходимо заменить только эту секцию по отдельности. Кроме того, бетонным подрядчикам не нужно покупать машину несколько раз в зависимости от ширины проекта выравнивания бетона. Одна машина подходит для любой ширины, что делает ее очень экономичной.
Двусторонняя конструкция с уклоном
*На видео выше показано, как отрегулировать уклон ферменной стяжки.
Мы знакомы с устройством бетонных откосов, в предыдущей статье я представил роликовую стяжку для различных применений при строительстве бетонных откосов. Совершенно другую роль играет ферменная стяжка, она основана на собственных конструктивных преимуществах конструкции ската. Машина может изгибаться под определенным углом посередине для двустороннего наклона конструкции.
Как использовать
Перед запуском
Владелец несет ответственность за передачу операторам информации о безопасном использовании и правильной эксплуатации данного устройства.
Ознакомьтесь с работой машины и убедитесь, что все органы управления работают правильно.
Знайте, как остановить машину в случае чрезвычайной ситуации.
Убедитесь, что руки, ноги и одежда находятся на безопасном расстоянии от движущихся частей.
Уровень масла – проверьте уровень масла в двигателе. Дополнительную информацию см. в разделе «Смазка» в «Руководстве по эксплуатации» соответствующего двигателя или в разделе «Техническое обслуживание» данного руководства.
Воздушный фильтр – убедитесь, что элемент находится в хорошем состоянии и правильно установлен.
Подача топлива — для двигателей оборудования с ферменной плитой требуется чистый, свежий, неэтилированный бензин автомобильного качества.
Топливный фильтр – при засорении или повреждении заменить.
Запуск двигателя
1. Откройте топливный кран.
2. Поверните переключатель двигателя в положение «ON».
3. Установите дроссельную заслонку на холостой ход.
4. При необходимости заглушите двигатель (на прогретом двигателе дросселирование может не понадобиться).
5. Несколько раз потяните трос стартера, пока двигатель не запустится.
6. Переместите рычаг воздушной заслонки в открытое положение.
7. Дайте двигателю прогреться в течение одной-двух минут.
Эксплуатация
Надлежащая работа стяжки зависит от равномерного и точного укладки бетона. Рабочие должны грубо выровнять свежезалитый бетон так, чтобы он находился чуть выше кромки. Для механической разглаживающей плиты эффективная разравнивающая плита может выполняться при частоте вращения двигателя от 2000 до максимальных 2800 об/мин.
Предупреждение: Увеличение оборотов двигателя выше 2800 может привести к повреждению A-образной рамы
1. Начните перемещать выглаживающую плиту, чтобы убрать неровности бетона.
2. Лужники должны поддерживать равномерный грубый уклон и удалять любые скопления бетона перед передней кромкой.
3. Если необходимо остановить стяжку, важно сделать это быстро, так как это предотвратит вымывание и образование гребней.
4. Перед повторным запуском поднимите стяжку и отложите ее примерно на фут, затем продолжайте.
5. Если есть временная задержка между бетоновозами, незавершенный бетон должен быть грубо откалиброван и значительно ниже высоты среза стяжки. Это предотвратит образование холодного шва при возобновлении работы стяжки.
Остановить двигатель
1. Переведите дроссельную заслонку в положение холостого хода.
2. Дайте двигателю поработать на холостом ходу одну-две минуты.
3. Поверните переключатель двигателя в положение «СТОП».
4. Закройте топливный кран.
Всегда останавливайте двигатель перед:
Добавление топлива.
Оставление оборудования без присмотра на какое-то время.
Выполнение любого ремонта или регулировки машины.
Очистка
1. После использования ферменной стяжки немедленно промойте ее водой из шланга или мойки высокого давления и соскребите жесткой щеткой любые твердые наслоения бетона.
Не используйте проволочную щетку.
2. Смажьте каждый подшипник механической плиты одной порцией низкотемпературной смазки сразу после очистки. Не допускайте чрезмерной смазки подшипников!
3. Включите эту ферменную стяжку на рабочей скорости в течение одной минуты, чтобы рассеять и удалить лишнюю воду и жир.
Руководство по покупке ферменной стяжки (4 марки)
Allen
Ферменная стяжка Allen используется более 4 лет на бесчисленных проектах по всему миру. Благодаря мощному бензиновому двигателю, приводной вибрации и вариантам гидравлической лебедки эта автономная ферменная плита является отраслевым стандартом для всех ферменных плит со стальным каркасом. Аксессуары доступны для дорог, мостов, плит и многого другого.
MBW
Сборка и очистка ферменной стяжки MBW занимает примерно вдвое меньше времени, чем другие стяжки. Устранены механические проблемы, характерные для других конструкций. Полностью болтовая конструкция исключает разрушение сварного соединения. Конструкция MBW со смещенным эксцентриковым валом и подшипником обеспечивает гораздо более равномерную вибрацию по виброрейке и значительно продлевает срок службы подшипника. Быстроразъемный метод соединения секционных валов является быстрым и исключает выход из строя механических соединителей. Прецизионно обработанные литые А-образные рамы выдерживают нагрузки во всех плоскостях и служат встроенным приспособлением для поддержания идеального выравнивания стяжки на протяжении всего срока службы изделия.
Wacker
Вибрационные ферменные плиты Wacker предназначены для точного снятия и уплотнения бетонных поверхностей толщиной до 25 см/10 дюймов, где требуется критическая плоскостность.
