Что такое коаксиальный компрессор: Принцип работы и устройство коаксиального компрессора

Принцип работы и устройство коаксиального компрессора

Коаксиальные компрессоры отличаются компактными размерами и небольшой мощностью. Эти устройства пользуются большой популярностью на рынке пневматического оборудования. Их производительности достаточно для питания пневматических инструментов с небольшим потреблением сжатого воздуха, это могут быть пистолеты для накачки автомобильных шин, трещетки, краскопульты, небольшие пневматические гайковерты и молотки.

Несмотря на то, что коаксиальные компрессоры имеют небольшую производительность, их используют не только в бытовых условиях, но и в различных мастерских, станциях технического обслуживания и предприятиях.

Принцип работы коаксиальных компрессоров и их особенности

Главным отличием пневматических установок данного типа является их коаксиальная внутренняя конструкция. Коленчатый вал двигателя напрямую соединен с поршнем в рабочей ячейке, что делает данное устройство более простым и надежным, а также увеличивает его коэффициент полезного действия.

Большинство коаксиальных воздушных компрессоров имеют электрический двигатель и питаются от бытовой сети с напряжением 220 В. Большой популярностью пользуется оборудование с маслонаполненным рабочим блоком. Если возникает необходимость выработки чистого воздуха, на него устанавливаются дополнительные фильтры, осушители и маслосборники.

Устройство коаксиального компрессора подразумевает наличие клапана для слива жидкости, манометра, блока автоматической защиты от перегрузок и перегрева,а также прочих полезных модулей.

Из преимуществ данной техники можно выделить:

  • Низкий уровень рабочего шума;
  • Компактные габариты и небольшой вес;
  • Простоту в управлении, ремонте и техническом обслуживании;
  • Доступную цену.

Технические параметры и отличия

При покупке компрессора с коаксиальным принципом работы необходимо учитывать следующие характеристики:

  • Объем воздухосборника (ресивера). Чем крупнее используется баллон, тем стабильнее будут параметры пневматического потока и шире набор функциональных возможностей оборудования.
  • Производительность. Означает количество воздуха, которое станция способна перекачать за одну минуту. Измеряется в литрах и зависит от мощности двигателя, а также конструкционных особенностей устройства.
  • Мощность двигателя. Влияет на энергопотребление, в среднем составляет от 1 до 2,5 кВт.
  • Максимальное давление. Определяет список возможностей компрессора. Большинство установок способно вырабатывать воздух под давлением 7-9 бар, чего достаточно для питания практически всех пневмоинструментов.

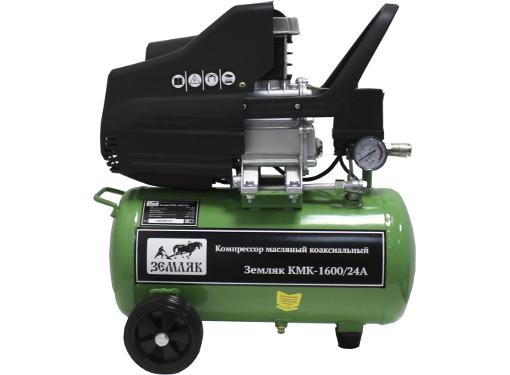

Воздушные коаксиальные компрессоры

Советы по выбору коаксиального компрессора

При выборе оптимальной модели станции с прямым приводом, в первую очередь нужно рассчитать необходимую для Ваших инструментов производительность. Специалисты рекомендуют использовать пневматическое оборудование, которое будет на 10-20% превышать расход подключаемых агрегатов. Таким образом техника прослужит дольше и реже будет нуждаться в замене расходных материалов.

Устройство коаксиального компрессора исключает наличие приводных ремней. Соответственно замена основных элементов будет более дорогостоящей и потребует дополнительного времени.

Из недостатков компрессоров с коаксиальным принципом работы можно выделить необходимость постоянного качественного технического обслуживания, контроля рабочих параметров, а также периодических остановок в работе, так как данная конструкция подвержена перегревам.

Множество станций данного типа дополнительно оборудованы пластиковыми или металлическими кожухами, которые позволяют использовать технику под открытым небом, а также в местах с перепадами температуры воздуха. Также корпус улучшает систему охлаждения, так как оснащен дополнительным вентилятором.

Помимо классических моделей коаксиальных компрессоров, большой популярностью пользуются безмасляные устройства. Вместо смазочных материалов в них используется специальное полимерное покрытие, которое также снижает трение и увеличивает рабочий ресурс станций. Данное оборудование часто устанавливается в медицинских учреждениях, а также на предприятиях фармацевтической, пищевой и химической отраслей, так как там предъявлены высокие требования к чистоте.

Если Вам нужна подробная информация по устройству коаксиальных компрессоров, их особенностям, техническим параметрам, стоимости и прочим вопросам, свяжитесь с менеджером нашей компании по электронному адресу [email protected] или нажмите кнопку “заказ звонка” в верхней части сайта. Помимо продажи пневматических установок мы предлагаем своим клиентам широкий спектр сервисных технических услуг, а так же предоставляем гарантию на все проведенные работы.

Примеры оборудования

Все модели

Что такое коаксиальный компрессор

  • Новости Донецка
  • Наука и техника
  • Что такое коаксиальный компрессор

ТОП Блоги

окт 03, 2022

Сколько стоит переезд с одного офиса в другой?

окт 28, 2022

Как правильно выбрать наилучший курс изучения английского языка

окт 26, 2022

Оптимізація сайту – високі позиції в Google Польща

окт 27, 2022

Газовая колонка для квартиры: виды и особенности, как выбрать

нояб 19, 2022

Прикладна література: що це таке, особливості, приклади

нояб 04, 2022

Что такое автоматический освежитель воздуха

нояб 03, 2022

Как выглядит ТОП-10 самых дорогих продаж Эредивизи 2023?

окт 31, 2022

Тотальное эндопротезирование коленного сустава: особенности, показания, реабилитация

нояб 07, 2022

Передові технологічні рішення та висока якість зимової гуми Goodyear UltraGrip Ice+

нояб 14, 2022

Ароматизатор для бани и сауны: что это такое, как выбрать и использовать

Коаксиальный компрессор – это устройство, которое сжимает воздух. В настоящий момент достаточно сложно найти такую деятельность, в которой не используется сжатый воздух, как один из главных источников энергии, которая увеличивает производительность, а также спектр выполняемых работ. Отметим, что основные параметры компрессора – это производительность, а также максимальное давление, на которое он «способен». Также стоит обращать внимание на количество оборотов за минуту, конструкция общей компрессорной группы. Выбрать правильный компрессор, который будет сочетать все данные параметры – это надежная, безотказная работа установки в течение длительного времени.

Известно, что конструкция компрессора коаксиального поршневого, имеющего прямой привод, очень походит на конструкцию привычного нам велосипедного насоса. Состоит из цилиндра, привода и поршня. В велонасосе привод – это рука человека, в коаксиальном поршневом компрессоре – эту роль выполняет электродвигатель.

Следующую схему работы используют наиболее простые компрессорные системы:

  • Благодаря ее использованию можно обеспечить компактность оборудования, простоту изготовления, ну и эксплуатации.
  • Увеличения уровня производительности, одновременно с сохранением довольно небольших размеров оборудования, можно достигнуть за счет использования дополнительной смазки части поршневого узла. Так производительность подобных систем достигает показателей (для некоторых моделей) в 250 – 450 л.
Специалисты поршневые компрессоры с прямой передачей относят к компактному и легкому оборудованию. Они небольшие (если судить по промышленным меркам), оптимальны для того, чтобы оперативно обеспечивать сжатым воздухом отдельные участки на производстве и в мастерских. В этой связи, эффективно используются:
  • работниками автомастерских;
  • сотрудниками ремонтных служб;
  • в коммунальном хозяйстве;
  • разного рода упаковщиками.
Компрессоры обеспечивают работу пневмоинструмента, покрасочного оборудования и там, где габариты рабочей зоны существенно ограничены. Работа с компрессорами данного типа имеет особенности, чтобы оборудование служило долго, надо избегать непрерывной работы, использовать, только если это особо необходимо либо же периодически давать «отдохнуть».
Суть в том, что ресурсы компрессоров, имеющих коаксиальный привод, быстро вырабатывается, если их постоянно эксплуатировать.

{loadposition video8}

Сейчас в блогах

март 17, 2023

Как подготовиться к беременности: с чего начать, что важно

март 16, 2023

Как происходит укрепление берега: способы и особенности

март 16, 2023

Що може зламатися в ноутбуці: основні несправності та їх усунення

март 15, 2023

Как научиться понимать английский на слух – советы от языковой школы Оratorica

март 14, 2023

Начало успеха: как выбрать идеальный тренажерный зал?

март 14, 2023

Основные критерии отбора компьютеров бу из Европы

март 11, 2023

Зелень на подоконнике: выращивание для начинающих в домашних условиях

март 11, 2023

Белый шкаф купе в интерьере: особенности, плюсы и минусы

март 09, 2023

Женские солнцезащитные очки: виды и популярные модели

март 07, 2023

Натяжной потолок: особенности, плюсы и минусы, что нужно знать

Верх

Как заделывать коаксиальный кабель с помощью компрессионных соединителей

Как заделывать коаксиальный кабель с помощью обжимных соединителей




Типы кабелей

Используются три основных кабеля связи. Это коаксиальный кабель для видеоприложений. Кабель Cat5e UTP для сетей передачи данных и Cat 3, используемый в телефонных приложениях

Коаксиальный кабель
RG-59 Как правило, больше не рекомендуется для кабельного телевидения или спутникового телевидения. Меньший центральный проводник 22 AWG с 40% оплеткой, тоньше в диаметре, чем RG-6. Теряет 80-90% сигнала каждые 100 футов.

RG-6 рекомендуется CATV и Satellite. Центральный проводник 18 AWG с 60% оплеткой. Потеря около 50% сигнала каждые 100 футов.

RG-6 Quad имеет двойное экранирование с двумя слоями фольги и оплёткой с центральным проводником 18 AWG. Используйте, когда требуется дополнительная защита от постороннего вмешательства. Потеря около 50% сигнала каждые 100 футов.


Типы коаксиальных разъемов

Типичные соединители коаксиального кабеля, используемые для кабельного телевидения, спутникового телевидения и видео, называются соединителями «F». Доступны в компрессионном, цельном обжимном, вставном и закручивающемся исполнении. Для приложений безопасности используются разъемы типа BNC. Они доступны в обжимном или компрессионном стиле.

 Скрутить проще всего, но их можно отсоединить от конца кабеля. Crimp On был стандартным соединителем, используемым в течение многих лет. Push On — отличная альтернатива, они действительно остаются на конце кабеля и не требуют дополнительных инструментов для установки. Компрессионные соединители обеспечивают герметичность и рекомендуются провайдерами спутникового и кабельного телевидения.

Доступны разъемы для коаксиальных кабелей RG-59, RG-6 и RG-6 Quad. Убедитесь, что разъем соответствует типу коаксиального кабеля, который вы устанавливаете.
Сжатие Накладной Обжимной Накручивающийся
Соединение Pro Лучшее соединение Лучшее соединение Хорошая связь

РУКОВОДСТВО ПО ВЫБОРУ КОАКСИАЛЬНЫХ РАЗЪЕМОВ

Компрессионный разъем Pro-Compression
Профессионалы используют компрессионные разъемы, поскольку они одобрены провайдерами кабельного и спутникового телевидения. Тем не менее, их достаточно легко установить любому. Разъем неразъемный, не отсоединяет кабель и обеспечивает водонепроницаемое соединение.


Соединитель Best-Push-On
После зачистки кабеля и отгибания оплетки соединитель «надевается» на кабель до тех пор, пока белый диэлектрик не станет ровным или заподлицо с небольшим отверстием. Вставной разъем является постоянным соединением и не может быть снят.


Улучшенный обжим на разъеме
Обжим на разъемах Используйте обжимной инструмент для установки разъема на конец кабеля. После зачистки кабеля разъем надевается на кабель. Просто вставьте разъем в нужное отверстие в инструменте и сожмите инструмент, пока он не освободится (более подробные инструкции прилагаются к инструменту).

Соединитель Good-Twist On
Соединители Twist On просто навинчиваются на внешнюю оболочку кабеля после того, как он был зачищен. Для их установки не требуется никаких дополнительных инструментов. Просто накрутите разъем на кабель до полной герметизации.

ОПРЕДЕЛЕНИЕ ТЕРМИНОВ

Оплетка
То же, что и экранирование. Обычно изготавливается из нескольких меньших алюминиевых или медных проводников, переплетенных вместе, чтобы сформировать внешний проводник вокруг диэлектрического сердечника. Оплетка не позволяет низкочастотному шуму мешать сигналу, проходящему по центральному проводнику.


Центральный проводник
RG-6 и RG-6 Quad имеют стальной проводник 18 AWG с медным покрытием, по которому передается сигнал.

Диэлектрик
Изоляция, используемая для разделения центральной жилы и экранирующей оплетки коаксиального кабеля.

Фольга
Экран из фольги не позволяет высокочастотным помехам (РЧ-помехам) мешать сигналу, проходящему по центральному проводнику.

Оболочка
Наружный материал служит в качестве защитного покрытия от окружающей среды, а также может повысить общие огнезащитные свойства кабеля.

ЭТАПЫ УСТАНОВКИ КОАКСИАЛЬНОЙ УСТАНОВКИ

Шаг 1

Выберите правильный разъем из руководства по выбору

Шаг 2

Отрезанный кабель


Data T-Cutter
Кат. № 45-075
Отрежьте кабель с помощью круглых резаков, чтобы сохранить геометрию кабеля


Шаг 3

Зачистной кабель
Для компрессии BNC и всех F-разъемов требуется двухступенчатая полоса 1/4 дюйма x 1/4 дюйма. Для обжима BNC требуется 3-ступенчатая полоса. (Инструкции см. на упаковке продукта.)
Инструмент для зачистки коаксиального кабеля
Кат. № 45-603

Зачистите кабель, вставив кабель в стриппер и несколько раз повернув стриппер.   Загнутая назад оплетка
Загнутая назад оплетка поверх внешней оболочки кабеля. Поместите разъем на кабель так, чтобы белый диэлектрик сравнялся с центральным отверстием разъема.



ПОДКЛЮЧЕНИЕ РАЗЪЕМА ДЛЯ ПЕРЕДАЧИ ДАННЫХ

Шаг 4


Компрессионный F-образный
Наденьте разъем на конец кабеля так, чтобы белый диэлектрик был на одном уровне с центральным отверстием разъема. Вставьте разъем в инструмент и сжимайте рукоятку, пока разъем не будет полностью сжат.

Обжим F-типа
Вставьте зачищенный кабель в разъем, пока белый диэлектрик не сравняется с центральным отверстием. Обжимайте в соответствии с инструкциями инструмента.

Компрессионный BNC
Вставляйте зачищенный кабель в разъем BNC до тех пор, пока белый диэлектрик не достигнет точки, где вы можете почувствовать, как центральный проводник соединяется с внутренним центральным штырьковым разъемом.

Сжать в соответствии с рекомендациями вашего инструмента.

(Примечание. Чтобы приблизительно определить, сколько кабеля нужно вставить в разъем, чтобы захватить центральный проводник, вы можете сделать следующее: Приложите зачищенный кабель к разъему, как показано на фото справа. Конец центрального проводника должен выровняться. с подвижной частью соединителя. Отметьте кабель там, где он соединяется с концом проводника. Метка показывает, как вставлять проводник до конца.)

Кат. № 30-603 Финишный соединитель


Компрессионный разъем BNC RG 6



1-800-543-4333

Как использовать для установки кабельных соединителей

Правильная установка соединителей на коаксиальном кабеле — лучший способ обеспечить наилучшую производительность. Что еще хуже, неправильно установленные разъемы могут привести к множеству проблем, таких как плохая передача сигнала или даже полная потеря сигнала. Кроме того, они также могут привести к повреждению кабеля и подключенных к нему устройств, поскольку они не являются водонепроницаемыми. Здесь на помощь приходят разъемы для компрессионных инструментов.

Вот все, что вам нужно знать о них. Давай насладимся.

Содержание

  • Что такое компрессионное соединение?
  • Что такое инструменты сжатия?
  • Инструкции по установке разъема с помощью обжимного инструмента
    • Обрезка кабеля
    • Зачистка кабеля
    • Установка обжимного разъема
  • Другие способы установки разъемов коаксиального кабеля
    • Обжимной разъем 9056 разъемы
    • Вставные соединители
    • Винтовые соединители
  • Заключение

Что такое компрессионное соединение?

Компрессионные соединения — новейший метод крепления коннекторов для коаксиальных кабелей. Они используются большинством провайдеров кабельного телевидения, а также беспроводных интернет-соединений. Помимо обеспечения превосходной надежности, они также обеспечивают отличную изоляцию от элементов. Однако вам потребуются специальные инструменты для подготовки кабелей и крепления разъемов. Кроме того, они имеют тенденцию быть дорогостоящими по сравнению с другими методами соединения, такими как пайка и обжим.

Что такое компрессионные инструменты?

Компрессионные инструменты — это портативные устройства, которые используются для установки разъемов на коаксиальный кабель. Первоначально для каждого типа соединителя требовался свой тип инструмента. Однако теперь вы можете получить универсальные инструменты, которые подходят для всех типов разъемов. Кроме того, вам также понадобится инструмент для зачистки кабеля и кусачки, которые можно использовать вместе с инструментом для сжатия.

Инструкции по установке разъема с помощью обжимного инструмента

Установка разъемов коаксиального кабеля включает три этапа. Вот пошаговое руководство по каждому шагу.

Обрезка кабеля

Используйте кусачки, чтобы обрезать кабель по размеру. Длина кабеля зависит от настроек вашего приложения. Например, для интернет-соединения потребуется кабель длиной не менее трех метров. Этого достаточно, чтобы подключиться от оптоволоконной точки к вашему домашнему маршрутизатору. Кроме того, вам нужно будет обрезать центральный медный провод, чтобы он соответствовал вашему типу разъема.

Зачистка кабеля

После обрезки кабеля до идеальной длины наступает стадия зачистки. Во-первых, вам придется зачистить коаксиальный кабель в двух местах. Отрегулируйте стриппер так, чтобы он снял пластиковую оболочку и обнажил центральный медный провод. Кроме того, вам нужно будет зачистить кабель на несколько дюймов, чтобы обнажить проволочную оплетку. Вы делаете это, регулируя размер инструмента для зачистки кабеля. Естественно, при этом удаляется резина, образующая внешнее покрытие кабеля. Таким образом, это автоматически удалит резину, которая образует внешнее покрытие кабеля.

Существует несколько способов зачистки различных типов кабелей. Например, четырехэкранные кабели имеют дополнительный внешний слой фольги, покрывающий проволочную оплетку. Убедитесь, что вы удалили ее и почистили проволочную оплетку так, чтобы она не касалась диэлектрика и внутренней фольги. Кроме того, проволочная оплетка не должна касаться центрального проводника до присоединения компрессионного соединителя.

Установка компрессионного соединителя

Наконец, вставьте соединитель так, чтобы центральный медный провод был заподлицо с резьбой компрессионного соединителя. После выравнивания вставьте кабель в обжимной инструмент медным проводом вперед. Сожмите ручку инструмента, чтобы прижать разъем к кабелю. Вы можете обрезать любой лишний медный провод, который не синхронизирован с разъемом. У вас есть разные варианты подключения в зависимости от приложения. Например, F-разъемы лучше всего подходят для кабельного и спутникового телевидения.

Другие способы установки соединителей коаксиального кабеля

При установке соединителей коаксиального кабеля необходимо учитывать несколько факторов. К ним могут относиться:

  • Уровень напряжения кабеля.
  • Ваш бюджет.
  • Долговечность кабеля.
  • Операционная среда. Будете ли вы использовать кабель на открытом воздухе или в помещении?

В зависимости от вышеизложенного вам может понадобиться альтернативный способ подключения. Вот некоторые из других типов подключения, которые следует учитывать.

Пайка разъема

Пайка разъемов коаксиального кабеля, безусловно, является самым ненадежным из всех соединений. Вы найдете их в аналоговых радиочастотных соединениях, например, в аналоговых телевизорах. Однако с появлением цифровых соединений пайка потеряла популярность. Одной из причин этого является уровень навыков, необходимых для успешного подключения. Кроме того, некоторые материалы, используемые производителями для изготовления диэлектриков, не подходят для пайки. Например, вспененный диэлектрик может легко сгореть и повредить всю установку, если вы не умеете паять.

Обжимные соединители

Обжимные соединители являются лучшей альтернативой компрессионным соединителям. Основное различие между сжатием и обжимом заключается в типах инструментов, которые вы используете. В зависимости от количества подключений, которые вам нужно сделать, весь процесс может длиться несколько секунд. Однако для некоторых обжимных разъемов, которые вы можете купить, может потребоваться припаивание центрального контакта на место. Несмотря на это, обжимные соединители предлагают самые прочные в отрасли соединения, способные выдержать даже самые экстремальные нагрузки.

Вставные соединители

Вставные соединители работают аналогично компрессионным соединителям. Вы зачистите кабель, чтобы обнажить оплетку, а затем наденете нажимной разъем. Кроме того, белый диэлектрик должен быть заподлицо с небольшим отверстием разъема. Наконец, вставные разъемы являются постоянными дополнениями, поскольку вы не можете удалить их после того, как они присоединены к кабелю.

Накручиваемые соединители

Накручиваемые соединители предлагают менее прочный вариант для подключения коаксиального кабеля.
