Вольтметр: подключение, типы, принцип работы

Зачем

 нужен вольтметр в электрической цепи дома или квартиры?

Изношенность электросетей и оборудования на электростанциях — главная причина частых перепадов напряжения, которые могут спровоцировать выход из строя различной техники. Эти условия диктуют свои правила — теперь человеку необходимо отслеживать качество энергоснабжения. Вольтметр же стал незаменимым помощником при мониторинге энергобезопасности сети.

Компания DS Electronics выпускает цифровые вольтметры RBUZ V1 для однофазной и RBUZ V3 для трехфазной сети переменного тока. Постоянная индикация напряжения позволяет контролировать текущее значение в любой момент времени без каких-либо дополнительных манипуляций с прибором, а энергонезависимая память записывает максимальное и минимальное значения напряжения. Прибор устанавливается в щиток на стандартную DIN-рейку шириной 35 мм. Также стоит отметить, что в устройствах применяется алгоритм True RMS, обеспечивающий максимальную точность показаний.

Принцип действия и типы вольтметров

Исходя из принципа работы прибора, выделяют электромеханические и электронные вольтметры.

Работа электромеханических устройств основана на использовании магнитоэлектрического принципа. Вольтметр включает в себя постоянный магнит и стальной сердечник, а также алюминиевую рамку с обмоткой тонким проводом и прикрепленной стрелкой, которая помещена между магнитом и сердечником. При прохождении тока по проводу катушки возникает электромагнитное поле, которое отклоняет рамку со стрелкой, соприкасаясь с постоянным магнитным полем. Излишнее колебание стрелки мешает точному определению показаний устройства. Для стабилизации используют различного рода приспособления: индукционный демпфер, воздушный демпфер, систему противовесов и пр.

Электронные вольтметры, в свою очередь, подразделяются на аналоговые и цифровые. В аналоговых измерителях установлена система, которая преобразует входящее переменное напряжение в постоянное. Затем происходит его передача на специальный детектор, отклоняющий указатель, в зависимости от уровня измерений. Цифровые приборы оснащены контроллером, который преобразует аналоговое напряжение в цифровой код. Результаты замеров выводятся на специальный экран. Качество преобразователя непосредственно влияет на точность производимых замеров.

В зависимости от назначения выделяют следующие типы измерителей:

• Постоянного и переменного тока — применяются для регистрации показаний в сетях соответственно с постоянным и переменным током.
• Импульсные приборы используются для определения пиковых значений периодических импульсных сигналов.
• Фазочувствительные устройства позволяют установить комплексное напряжение и его составляющие.
• Селективные измерители применяются в лабораториях для изучения токов с переменным напряжением.
• Универсальные — настраиваемые устройства, позволяющие производить различные замеры.

Также существует разделение по конструкции и способу применения:

• стационарные — наиболее точные и чувствительные, имеют крупные габариты, устанавливаются на объектах, где нужен непрерывный мониторинг состояния электрической сети;
• щитовые — монтируются в электрощитовые шкафы или на приборные панели, имеют небольшие габариты;
• переносные — маленькие по размеру, имеют небольшой вес, благодаря чему мобильны и могут использоваться в различных местах.

При выборе устройства для измерения напряжения необходимо уделить внимание таким показателям:

1. Внутреннее сопротивление. Для минимального воздействия измерительного устройства на электроцепь необходимо, чтобы его внутреннее сопротивление было как можно больше.
2. Диапазон измеряемых напряжений. Стандартный вольтметр показывает напряжение от 10 mV до 1000 V. Для снятия показаний менее 10 милливольт используются милли- и микровольтметры, а выше 1000 вольт — киловольтметры.
3. Точность определяет возможную погрешность устройства.

Как подключить вольтметр в электрическую цепь?

Чтобы обеспечить минимальное влияние высокого сопротивления прибора на измеряемые величины, необходимо параллельно подключить устройство в электрическую цепь. При подсоединении следует придерживаться полярности, т.к. это напрямую влияет на результаты измерений. Для удобства подключения измерители комплектуются специальными точечными электродами или зажимами.

У используемого измерителя должен быть необходимый диапазон частот. В противном случае возможны неприятные последствия: от неверных показателей до короткого замыкания и повреждения прибора.

Вольтметр необходим в условиях нестабильно работающих электросетей. Благодаря ему можно легко проконтролировать уровень напряжения в сети. Функция запоминания максимального и минимального значения, как в устройствах RBUZ V1 и RBUZ V3, поможет отследить скачки напряжения. Поэтому он является хорошим помощником при организации безопасного энергоснабжения в доме и квартире.





Оцените новость:

Вольтметр. Устройство, принцип работы, виды и характеристики | ENARGYS.RU

Вольтметр, что это такое? В первую очередь это прибор, который служит в качестве измерительного устройства величины напряжения до 1000В в сетях постоянного и переменного тока, промышленной частоты и используется в информационно-измерительных системах. Идеальный вольтметр обладает чрезвычайно высоким, бесконечным сопротивлением, за счет большого сопротивления прибора достигается наиболее высокая точность и широкие сферы использования.

Прибор предназначен для обеспечения математической и логической обработки измерений.

Виды вольтметров

Существует два вида вольтметров:

1. Портативные или переносные вольтметры, предназначенные для проверки (тестирования) напряжения в сети. Как правило, такой прибор включается в конструкцию тестера, различаются цифровые или стрелочные приборы, кроме измерения напряжения они выполняют функцию по измерению токов нагрузки, сопротивления цепи, температуры и т. д.

   Если цифровые приборы отличаются точностью показаний то типы вольтметров, относящиеся к аналоговым (стрелочным) приборам, способны реагировать на малейшие отклонения параметров, не определяемых цифровым прибором.
2. Стационарные приборы устанавливаются на приборных панелях в электрораспределительных щитах для контроля работы оборудования, эти приборы принадлежат к электромагнитному типу.

Классификация вольтметров

Приборы различаются по принципу действия, бывают электромеханические и электронные.

По назначению, приборы – импульсные, измеряющие сеть постоянного и переменного тока.

Как подключить вольтметр

Вольтметр включают в цепь параллельно нагрузке и источнику напряжения, это делается для того чтобы высокое сопротивление, используемое в приборе не оказывало влияние на показания прибора.

Величина тока протекающего через прибор должна быть минимальной.

Рис. №1. Схема подключения вольтметра в электрическую сеть.

Технические характеристики вольтметра

Нормальная работа вольтметра возможна при температуре воздуха не превышающая 25 – 30^оС с относительной влажностью воздуха до 80% при атмосферном давлении 630 – 800мм рт. ст. Частота питающей сети 50 Гц и с напряжением 220В (частотой до 400 Гц). На измерение большое влияние оказывает форма кривой переменного напряжения питающей сети – синусоида с коэффициентом гармоник не более 5%.

Возможности прибора оцениваются при помощи следующих показателей:

1. Сопротивление прибора.
2. Диапазон измеряемых величин напряжения.
3. Класс точности измерений.
4. Предельные границы частот напряжения переменной цепи.

Принцип действия прибора

В основу работы вольтметра заложен метод аналогово-цифрового преобразования с двухтактным интегрированием.

Рассмотрим работу прибора на примере В7-35. Преобразователи установленные в конструкции, измеряя величины напряжения постоянного и переменного тока, силу тока, сопротивление, преобразуют в нормализованное напряжение и при использовании АЦП преобразуют в цифровой код.

Функциональная схема цифрового вольтметра работает на использовании 4 преобразователей это:

1. Масштабирующий преобразователь.
2. Низкочастотный прибор, преобразующий напряжение переменного тока в постоянный ток.
3. Преобразователь силы постоянного и переменного тока в напряжение.
4. Преобразователь сопротивления в напряжение.

Рис. №2.Схема цифрового вольтметра

Вольтметр переменного тока

Широкополосные электронные вольтметры, используемые в сетях переменного тока, имеют свои конструктивные особенности и свойственную только им градуировку. Степень воздействия на измеряемую цепь при исследовании зависит от входных параметров комплексное, это: входное активное сопротивление (Rв), при этом сопротивление должно быть наиболее высоким, емкость на входе (Cв), она должна быть как можно меньше и индуктивность (Lпр), она вместе с емкостью создает последовательный колебательный контур, отличающийся своей резонансной частотой.

Рис. №3. Схема подключения высокочастотного вольтметра.

Измерение сопротивления вольтметром

Низкоомный вольтметр с сопротивлением не более 15 Ом пригоден для измерения сопротивлений и выполняется при помощи формулы:

Rx = Rи * (U1/U2 – 1)

Для формулы используются сопротивление вольтметра Rв, а также 1 и 2 показания вольтметра, точность измерения не всегда соответствует действительности, так как замер осуществляется без учета внутреннего сопротивления прибора. Более точный результат достигается при использовании формулы

:

Rx = (Rв + r ) * (U1/U2 — 1), внутреннее сопротивление – r.

При замере каждое последующее сопротивление должно быть большим по сопротивлению вольтметра и выполнятся с фиксацией каждого замера.

Для того чтобы определить какое напряжение показывает вольтметр руководствуются шкалой вольтметра, при помощи цены деления прибора. Она определяется по верхнему пределу замеряемого значения, которое делится на количество делений шкалы.

Что такое вольтметр. Отличие вольтметра от амперметра

Вольтметр — прибор для измерения напряжения. Вольтметр включается параллельно участку цепи, напряжение на котором измеряется.

Рис. 1

Как правило, вольтметр отличается от амперметра либо большим сопротивлением обмоток, либо наличием в его схеме дополнительного сопротивления, включенного так, как это показано на рис. 1.

Присоединим к миллиамперметру, имеющему собственное сопротивление r2, добавочное сопротивление r1 и включим прибор с добавочным сопротивлением между зажимами какого-либо источника тока, напряжение которого требуется измерить. Тогда прибор по закону Ома покажет силу тока, равную напряжению между зажимами источника, деленному на сопротивление прибора, сложенное с добавочным сопротивлением, т. е.

Следовательно, для измерения напряжения необходимо показания амперметра умножить на сумму сопротивлений r1 и r2. Таким образом, мы можем переградуировать шкалу амперметра в шкалу вольтметра. Для этого достаточно все обозначения на шкале умножить на r1 + r2 и полученные величины нанести на шкалу.

В высоковольтных установках для измерения напряжения вольтметры включаются через трансформаторы напряжения. На рис. 2 показано включение вольтметра через транс-форматор напряжения. Первичная обмотка трансформатора напряжения 1 включается параллельно участку цепи, напряжение на котором измеряется; ко вторичной обмотке 2 подключается вольтметр с большим сопротивлением.

Рис. 2

Для того чтобы вольтметр, включаемый через трансформатор напряжения, показывал непосредственно значение первичного напряжения, его соответственно градуируют. Для безопасности обслуживания корпус прибора и вторичную цепь заземляют. ⇓ДОБАВИТЬ В ЗАКЛАДКИ⇓

⇒ВНИМАНИЕ⇐

• Материал на блоге⇒ Весь материал предоставляется исключительно в ознакомительных целях! При распространении материала используйте пожалуйста ссылку на наш блог!
• Ошибки⇒ Если вы обнаружили ошибки в статье, то сообщите нам через контакты или в комментариях к статье. Мы будем очень признательны!
• Файлообменники⇒ Если Вам не удалось скачать материал по причине нерабочих ссылок или отсутствующих файлов на файлообменниках, то сообщите нам через контакты или в комментариях к статье.
• Правообладателям⇒ Администрация блога отрицательно относится к нарушению авторских прав на www.electroengineer.ru. Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала.

⇓ОБСУДИТЬ СТАТЬЮ⇓

Принцип работы вольтметра

Что такое вольтметр, принцип работы

Вольтметр — это измерительный прибор, который измеряет напряжение между двумя узлами в электрической цепи.

В аналоговых вольтметрах указатель перемещается по шкале пропорционально напряжению цепи.

Цифровые вольтметры имеют цифровое отображение напряжения с использованием аналого-цифрового преобразователя.

Принцип работы вольтметра

Его работа основана на принципе закона Ома.

Закон Ома гласит: «Напряжение на сопротивлении прямо пропорционально току, проходящему через него».

Любой базовый счетчик имеет разность потенциалов на своих клеммах, когда через него протекает полномасштабный ток.

Символом для обозначения вольтметра является круг с вложенной буквой V.

Вольтметр всегда подключается параллельно к нагрузке в цепи, для которой должно измеряться напряжение.

Вольтметр постоянного тока имеет знаки полярности. Поэтому необходимо подключить клемму плюса (+) вольтметра к верхней точке потенциала, а клемму минуса (-) к нижней точке потенциала, чтобы получить отклонение вольтметра.

В вольтметре переменного тока нет знаков полярности, и его можно подключить в любом случае.

Однако в этом случае также вольтметр все еще подключен параллельно к нагрузке, для которого измеряется напряжение.

Вольтметр с диапазоном высокого напряжения создается путем последовательного соединения сопротивления с измерительным механизмом, который имеет полную шкалу напряжения, как показано на рисунке ниже.

Полная шкала напряжения

Типы вольтметров

Аналоговые вольтметры

Включает отклоняющий тип индикаторных измерителей напряжения.

Аналоговый вольтметр можно разделить на три категории.

• Инструменты с подвижной катушкой
• Движущиеся железно
• Электростатический вольтметр

Инструменты с подвижной катушкой

Тип измерительных приборов с подвижной катушкой Аналоговые вольтметры доступны в двух типах. Они есть:

• Инструменты с подвижной катушкой с постоянным магнитом
• Инструменты с подвижной катушкой

Инструменты с подвижной катушкой с постоянным магнитом

Инструменты с постоянными магнитами с подвижной катушкой реагируют только на постоянный ток. Эти инструменты имеют постоянный магнит для создания магнитного поля. Катушка намотана на кусок мягкого железа и вращается вокруг собственной вертикальной оси.  Когда ток течет через катушку, отклоняющий крутящий момент генерируется в соответствии с уравнением силы Лоренца.

Приборы с подвижной катушкой типа «Динамо» состоят из двух катушек. Одна катушка зафиксирована, а другая катушка вращается вокруг нее. Взаимодействие двух полей создает отклоняющий момент.

Инструменты с подвижным железом

Инструменты с подвижным железом используются в цепях переменного тока и подразделяются на инструменты с простым подвижным железом, типом динамометра и индукционным. Он состоит из мягкого железа, содержащего подвижные и неподвижные катушки.

Взаимодействие потоков, создаваемых этими элементами, создает отклоняющий момент. Диапазоны расширены за счет удержания резисторов последовательно с катушкой.

Электростатический вольтметр

Он работает по электростатическому принципу, когда отталкивание между двумя зарядовыми пластинами отклоняется от указателя, прикрепленного к пружине.

Эти приборы используются для измерений переменного и постоянного тока высокого напряжения.  Это высокочувствительные приборы, способные измерять минимальное напряжение заряда, а также напряжение высокого диапазона почти 200 кВ.

Вакуумный ламповый вольтметр

Эти типы инструментов могут работать как с переменным / постоянным напряжением, так и с измерениями сопротивления. Эти устройства используют электронный усилитель между входом и счетчиком.

Если это устройство использует вакуумную лампу в усилителе, то это называется вакуумным ламповым вольтметром (VTVM). VTVM используются в измерениях переменного тока высокой мощности.

Полевой транзистор (FET) — это транзистор, который использует электрическое поле для управления электрическим поведением устройства. Они также известны как униполярные транзисторы. Вольтметр на основе полевых транзисторов использует это свойство полевых транзисторов при измерении напряжения.

Цифровой вольтметр (DVM)

DVM отображает напряжение с помощью светодиодов или ЖК-дисплеев для отображения результата.

Прибор должен содержать аналого-цифровой преобразователь.

Устройство содержит запрограммированный микроконтроллер, АЦП и ЖК-дисплей для обеспечения точного цифрового отображения аналоговых значений от 0 до 15 вольт постоянного тока.

Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:

Проголосовавших: 5 чел.
Средний рейтинг: 4.2 из 5.

что измеряет, виды, характеристики, устройство вольтметра, строение и принцип работы

Для проверки работоспособности и исправности электроприборов, прокладки сетей и простого измерения параметров сети используются электронные приборы. В их число входит и вольтметр, который знаком каждому человеку еще со школьной скамьи. Электронные вольтметры составляют крупнейшую группу электроизмерительных приборов. Главное их назначение — получение параметра напряжения в сетях постоянного и переменного тока в широких диапазонов радиоволн. В этом материале будет рассказано: что именно и как измеряет вольтметр, его устройство и принципы действия, краткую историю создания, какие виды вольтметров существуют.

История создания

Прародителем всех современных вольтметров стал своеобразный указатель «электрической силы», о которой еще никто ничего толком не знал. Его изобретателем стал русский физик Георг Рихман. Датой этого открытия считается 1745 год. Показатели измерялись с помощью небольших весов рычажного типа, которые колебались в зависимости от воздействий электричества. Этот основной принцип используется во всех современных вольтметрах.

Процесс измерения вольтажа прибора

Модернизированная версия прибора появилась в 1830-х годах благодаря Фарадею, но не осталось никаких доказательств этому. Следующий по счету прибор был придуман Морицом Якоби в 39 году 19 века, когда тот смог превратить гальванометр в прибор для измерения характеристик электрического тока.

Серьезным этапом модернизации стало изобретение француза д’Арсонваля, придумавшего гальванометр для измерения магнитных и электрических полей. При их изменении прибор показывал разные значения.

Георг Рихман — один из первых изобретателей вольтметра

Важно! Русские ученые П. Яблочков и М. Добровольский также внесли огромный вклад в развитие прибора. Добровольский, в частности, создал амперметр и электромагнитный вольтметр. Кроме них, над этим работал и Н. Славянов. Рабочий металлург на пушечных заводах придумал амперметр на 1000 Ампер в 1880-х.

После утверждения Ампера и Вольта в качестве электротехнических величин в международных стандартах. Немец Фридрих Циппенбон изобрел первое устройство, которое официально было названо «вольтметр».

Старинный вольтметр

Что измеряют вольтметром

Вольтметр — прибор, предназначенный для измерения напряжения электрического тока в цепи. Его название происходит от единицы измерения напряжения — Вольта и традиционного для всех измерительных приборов окончания «метр». Для начала его использования нужно всего лишь включить его в сеть. Сразу после этого он начнет показывать параметр напряжения.

Погрешности возможны в любых даже современных инструментах. Без них никуда, но они незначительны. Чтобы погрешность стремилась к нулю нужно, чтобы внутреннее сопротивление прибора стремилось к бесконечности. Если этого не будет, то влияние на прибор цепи, к которой он подключен, неизбежно. Конечно, такого сопротивления быть не может, как и идеальных вольтметров.

Формулы напряжения в 1 Вольт

Стоит разобраться с понятием «напряжения» подробнее. Это необходимо для того, чтобы понять принцип работы приборы. Все знают еще со школы, что напряжение равно силе тока умноженной на сопротивление участка цепи.

Формула проста, но не дает точного понимания понятия. Ток остается невидимым, а напряжение — простыми цифрами. Для простоты понимания можно привести пример с простыми вещами, которые могут наблюдаться каждый день. Например, при движении воды по речке и водопаду, напряжение будет соответствовать высоте, то есть разности уровней воды. В сети все то же самое и напряжение определяет воображаемый напор воды. Если не будет напряжения, то не будет и тока. Аналогично и воде: если разность уровней будет нулевой, то вода не будет двигаться.

Современный стрелочный вольтметр

Важно! Шкала прибора отмечена латинской буквой «V». Это внешне отличает его от амперметра и других приборов. Других отличий между ними мало. Они вполне могут выглядеть практически одинаково.

Диапазон измерения прибора может быть разным. Устройства для слабой сети показывают максимум 5 Вольт, а промышленные аппараты — до 1000 Вольт. Все зависит от его предназначения.

Прибор времен СССР

Технические характеристики

Согласно документации, на схемах сети вольтметры принято обозначение окружностью с вписанной латинской буквой «V». На русских смехах он может заменяться на русскую букву «В». Более того, первая цифра после буквы в маркировке отображает тип устройства и специфику его использования. Например, В2 — вольтметр для постоянного тока, В3 — для переменного, В4 — для импульсного и т. д.



Аппарат В3-38 для использования в сетях переменного тока

Оценка характеристик прибора включает в себя следующие компоненты:

• Диапазон измерений. Он ограничивается наименьшим и наибольшим показателем, который способен изменить аппарат. Современные устройства обладают диапазоном от милливольт до киловольт. Промышленные аналоги же способны измерять как меньшие, так и большие напряжения;
• Точность измерений. Далеко не каждый домашний тестер отличается повышенной точностью измерений. Как уже было сказано, это зависит от его внутреннего сопротивления. Новые вольтметры при сравнительно небольших размерах обладают маленькими погрешностями измерений;
• Диапазон частот. Показывает чувствительность прибора к тем или иным сигналам с разными частотами, регистрируемых в сети;
• Температура и другие факторы. Эти параметры определяют показатели, при которых аппарат обладает минимальной погрешностью измерений, доступной для него;
• Собственно само внутреннее сопротивление (импеданс). Чем выше этот параметр, тем вольтметр более точен.



Цифровые устройства практически полностью вытеснили аналоговые

Важно! Технические характеристики аналоговых приборов сильно зависят от чувствительности магнитоэлектрического прибора. Чем меньше его ток полного отклонения, тем более высокосопротивительные резисторы можно использовать.

Конструкция

Простейший амперметр или вольтметр состоит из нескольких блоков:

• ЭЛМП — электромеханического преобразователя;
• ИМ — измерительный механизм;
• СМ — стрелочный механизм.

Процесс преобразования аналогового сигнала в цифровой для отображения

Первый предназначен для того, чтобы преобразовывать энергии. Магнитного поля в механическую энергию. Второй механизм включает в себя подвижные и неподвижные части для проведения изменений. Происходит это так: под действием силы тока, который протекает через обмотку ИМ, создается вращающий момент, воздействующий на подвижную часть. Силы механики пропорциональны электрическим силам и ИМ отклоняется на угол, равный этим силам. Данные передаются стрелочному механизму, который и показывает в цифрах количество Вольт.

Если прибор содержит усилители, то он называется электронным. Его отличие заключается в том, что входное устройство помогает поддерживать высокое сопротивление вольтметра и увеличить предел измерений в большую сторону. Далее следует усилитель постоянного тока, который увеличивает значение сигнала до тех величин, которые необходимы для эффективных измерений. Следующие его компоненты идентичны аналоговому инструменту.

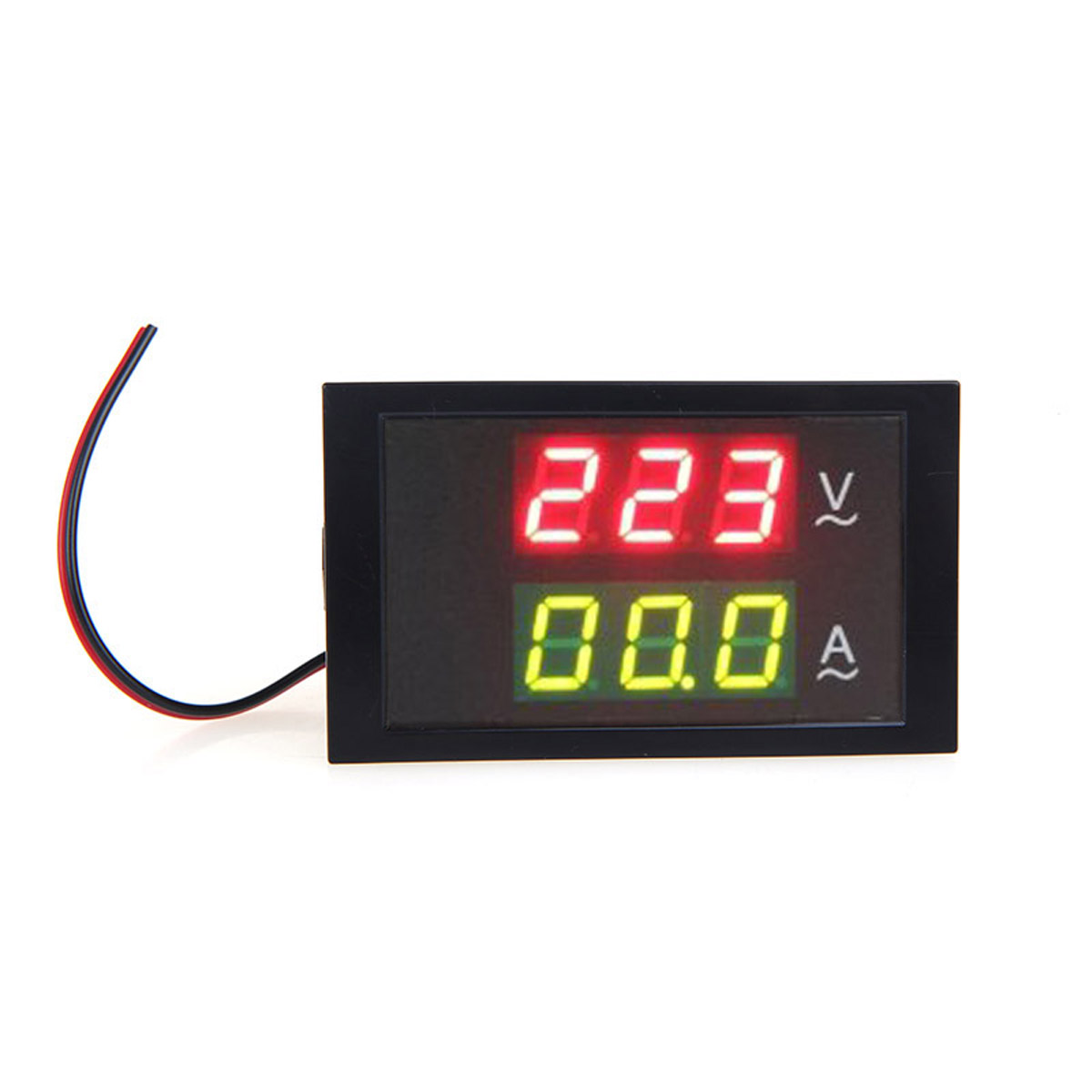

Встраиваемое портативное устройство

Преимуществами электромагнитных вольтметров стают:

• высокая точность измерений;
• высокая чувствительность;
• практически полное отсутствие влияние внешних полей;
• практически полное отсутствие влияние атмосферных факторов.

Недостатки тоже имеются: непригодность использовать при переменном токе и чувствительность к перегрузкам в сети.

USB-вольтметр

Разновидности

Помимо технических параметров, которые определяют назначение прибора и его характеристики, вольтметры обладают и физическими, а именно — разновидностями. Видов современных вольтметров большое количество. Так по принципу действия они разделяются на электромеханические и электронные. По назначению на вольтметров для постоянного, переменного, импульсного тока, универсальные и фазовые.

Наиболее часто людей интересует классификация по виду исполнения, который может быть мобильным и стационарным.

Карманный ЖК цифровой мультиметр

Стационарные

Стационарные вольтметры представляют собой устройства, которые питаются от сетей переменного напряжения. Возможно это благодаря встроенному в их корпус блоку питания. Как правило, с виду они похожи на коробку или ящик, а используются для узкоспециализированных работ, требующих повышенной точности измерений. Чаще всего это профессиональная сфера деятельности и контролирование напряжения на важных и нестабильных участках сети. Само слово «стационарный» говорит о том, что они применяются там, где нужна постоянная слежка и изменение данных.

Стационарный стрелочный вольтметр

Мобильные

Их еще называют переносными, хотя стационарный прибор иногда перенести также не составляет труда. Мобильный же вольтметр компактный и способен поместиться практически везде. Их относят к классу полупрофессиональных и любительских, потому что работают они от батареек или аккумуляторов и обладают сравнительно меньшими точностями и большими погрешностями. Выглядят они как плоские коробочки, «обитые» пластиком или резиной и имеющие эргономические формы. Чтобы они были еще удобнее, их оснащают съемными щупами для определения амплитудных колебаний сигналов.

Важно! Как правило, мобильные вольтметры включаются в состав тестеров и мультиметров. Мобильные цифровые вольтметры способны очень точно определить показания, в то время как портативные аналоговые приборы — показать хорошую чувствительность, способную определить даже самые маленькие отклонения напряжения, которые не могут определить цифровые приборы.

Цифровой мобильный вольтметр

Принцип работы

Принцип действия приборов легче показать на какой-нибудь модели. В основу работы аппарата положено аналогово-цифровое преобразование. Принципы можно рассмотреть на примере универсального В7-35.

Преобразователи, которые установлены в приборе, измеряют силу тока, напряжение постоянного и переменного электрического тока, сопротивление и конвертируют все это в нормализованное напряжение или цифровой код, если в устройстве имеется аналого-цифровой преобразователь.

Схема прибора основана на нескольких преобразователях:

• Преобразователь масштабирования;
• Низкочастотный аппарат, преобразующий напряжение переменного тока в постоянный;
• Аналогичный преобразователь постоянного и переменного электрического тока в напряжение;
• Конвертер сопротивления в напряжение.

Схема вольтметра В7-35

Получая эти параметры, устройство конвертирует их в напряжение, отображаемое по специальной шкале или в электроном виде, если в нем предусмотрено наличие АЦП.

Принцип работы электромагнитного аналогового вольтметра следующий. Создание вращающего момента происходит с помощью силового действия магнитного поля катушки на подвижном постоянном магните, который выполняется в форме плоской лопасти.

Под действием магнитного поля, которое создается током, магнит втягивается в цель катушки и поворачивается на ось, содержащую указательную стрелку.

Схематическое изображение работы стрелочного устройства

Инструкция и меры безопасности

Вольтметр — простейший и узкоспециализированный инструмент для определения параметров электрической цепи. Его основная и единственная задача — определение напряжения на определенном участке цепи. К сожалению, не все знают, как пользоваться таким простым прибором.

Важно! Стоит помнить, что прибор должен подключаться параллельно к сети. В противном случае показания будут неточными. Это не зависит от его типа и размеров.

Цифровой стационарный прибор

Порядок измерения следующий:

• Проверить стрелку, если аппарат аналоговый. Делается это путем вставки плоской отвертки в задний шлиц прибора. Поворот в разные стороны будет поворачивать и стрелку. Ноль измерений всегда выставляется пред каждым измерением, особенно, если прибор старый;
• Присоединить провода к контактам. Находятся они на тыльной стороне прибора. Если он рассчитан на постоянный ток, то там будут «+» и «-». У электронных аппаратов они уже присутствуют и не нуждаются в переподключении;
• Произвести измерение, присоединив «щупы» параллельно к сети.

Важно! Если известно, что напряжение больше 60 Вольт, то нужно пользоваться резиновыми диэлектрическими перчатками или другой изоляцией.

Корректировка стрелки аналогового прибора

При измерении показателей электрической сети вольтметром следует соблюдать простейшие меры безопасности:

• Не проводить измерение высоковольтных сетей без средств защиты;
• Не проводить изменение влажными или мокрыми руками и предотвращать попадание влаги в прибор;
• Не использовать вольтметр в агрессивных средах по типу кислот, щелочей и масел;
• Соблюдать требования ГОСТ 12. 3.019-80, описывающего правила эксплуатации электроизмерительных приборов.

Схема 10-диапазонного вольтметра постоянного тока

Какой мультиметр выбрать для автомобиля

Мультиметр — портативное устройство, которое содержит в себе вольтметр, амперметр и другие функции. Он стает незаменимым для радиолюбителей и автовладельцев. Для последних он стал важным прибором, способным проверить и отремонтировать большее количество современной автоэлектроники и проводку.

Для автомобиля подойдет любой специализированный мультиметр, обладающий дополнительными функциями, которые отличают его от обычного. Чтобы разобраться с этим лучше, нужно понять, какие задачи он чаще всего решает.

Схема цифрового вольтметра постоянного тока для определенного диапазона

Наиболее часто прибор применяют для определения утечек из аккумулятора. Такой проверке должны быть подвержены все аккумуляторы, обладающие сильными потерями заряда за короткие промежутки времени. Минимальное значение утечки должно составлять 70 мА. Большее значение свидетельствует о том, что какой-то прибор является проблемным или в цепи проводки есть поврежденный участок.

Для диагностики проделывают следующее:

• Выключить все элементы автомобиля, которые используют энергию аккумулятора;
• Настроить прибор на измерение постоянного тока и выбрать максимальное значение;
• Ослабить провод на минусовой клейме и подсоединить туда щупы;
• Отключить провод от клеймы так, чтобы ток протекал через мультиметр;
• Замерить значения, которые не должны превышать 70 миллиампер.

Устройство для автомобиля

В случае, когда значения не ниже 70, стоит искать участок с проблемами. Для этого аппарата подключается так же, как и в способе выше, поочередно отключаются предохранители и снимаются показания. Если один из предохранителей показал значение ноль при его отключении, то проблема в нем.

Если же все узлы были проверены и оказались исправны, то проблема кроется в самой проводке. Она также проверяется мультимером для поиска неисправного кабеля. Этот процесс состоит из следующих этапов:

• На глаз оценить состояние проводов;
• Определить проблемный участок;
• Один конец мультиметра присоединяется к клейме аккумулятора, а другой — к прибору, который находится на другой стороне кабеля;
• Установить прибор в нужное состояние и устроить прозвонку участка провода;
• При наличии звукового сигнала провод исключается из проблемных, так как с ним все хорошо.

Проверка аккумулятора мультиметром

Важно! При изменении параметров низковольтных сетей иногда может потребоваться специальный инструмент — милломметр.

Еще одна важная функция мультиметра — прозввон мотора авто и измерение его параметров. Любой автомобильный мультиметр должен уметь проводить диагностику двигателя на минимальном уровне.

Прозвон отсоединенных кабелей авто

Отличие от тестера

Люди, особенно те, кто далек от техники, часто путают два этих устройства. Они немного похожи и даже обладают похожими функциями, но мультиметр — более многофункциональное устройство, способное изменять различные параметры системы и выполнять прозвонки. Обычный тестер содержит в себе всего пару диодов, способным указать значение напряжения и целостности цепи.

Важно! Тестеры, как и мультиметры, вольтметры и амперметры также бывают стрелочными, то есть аналоговыми и цифровыми. Последние в любых являются более точными и определяют величины с минимальными погрешностями.

Тестер очень похож на мультиметр, но обладает меньшим функционалом

Тест цифровых мультиметров

Чтобы определить лучшие приборы нужно проводить определенные тесты, на основании которых делается выбор в пользу той или иной модели. Сегодня рынок располагает огромным количеством моделей. Опытные люди проверили их и определили их преимущества и недостатки, составив описания.

Universal M830B IEK

Обычный и качественный прибор для любителей. Подходит не только для использования дома, но и при монтажных работах. Модель проста в использовании и подходит для новичков. Корпус имеет три входа для щупов, позволяющих измерять постоянный и переменный ток, сопротивление, напряжение. В этой бюджетной модели есть даже функция прозвонки для транзисторов. Для проверки коротких замыканий прозвонки нет.

Модель M830B IEK

UNI-T UT33D

Идеально подходит для домашнего использования и обладает широким спектром измерения электрических параметров. Базовый функционал держится на уровне предыдущего тестера, но дополняется прозвонкой на обрывы цепей. Используется дл ремонта ПК, микросхем, электромонтажных работ. Недостатком стала невозможность изменять переменный ток.

Модель UNI-T UT33D

СЕМ DT-105 480151

Профессиональный измеритель, который обладает очень компактным и легким. Для него, как ни для кого характерно сочетание «цена-качество». Несмотря на большую сложность, чем аналоги, прибор может спокойно использоваться в быту и в других домашних целях. Функционал включает в себя прозвонку, индикатор заряда аккумулятора, индикаторы полярности и многое другое.

Модель СЕМ DT-105 480151

Таким образом, вольтметр — это прибор для измерения напряжения и один из самых простых измерительных инструментов, но даже с ним некоторые не могут справиться. Этот материал максимально широко рассказал, что такое вольтметр, долгую историю его создания и инструкцию по использованию во многих полезных целях.

Что такое вольтметр? Самые важные функции / наука | Thpanorama

вольтметр электронный прибор, используемый для измерения разности потенциалов или напряжения между двумя точками в электрической или электронной цепи. Единица разности потенциалов измеряется в вольтах (В).

Основной аналоговый вольтметр состоит из чувствительного гальванометра (измерителя тока), включенного последовательно с высоким сопротивлением.

Внутреннее сопротивление вольтметра должно быть высоким; в противном случае он притягивает значительный ток и прерывает работу цепи, когда проводится проверка.

Аналоговые вольтметры отображают свои показания аналогично (стрелка, показывающая долю напряжения в цепи), а цифровые вольтметры показывают свои показания напряжения прямо в цифре. .

Практические лабораторные вольтметры имеют максимальные диапазоны от 1000 до 3000 В. Со своей стороны, в большинстве коммерческих вольтметров они имеют разные шкалы, которые увеличиваются по мощности на 10; например: 0-1 В, 0-10 В, 0-100 В и 0-1000 В.

Вольтметры, которые измеряют большие разности потенциалов, требуют много кабелей и изоляторов.

В области вычислительной техники подходят стандартные лабораторные вольтметры, потому что найденные напряжения являются умеренными, обычно между 1 В и 15 В.

Как правило, аналоговые вольтметры используются для измерения напряжения от доли вольт до пары тысяч вольт.

Напротив, цифровые вольтметры имеют более высокую точность и используются для очень небольших измерений напряжения в лабораториях и электронных устройствах..

история

Основные принципы вольтметров были установлены датским физиком Хансом Кристианом Эрстедом в 1820 году, когда он обнаружил, что электрический ток в проводе создает вокруг него магнитное поле. .

Первый амперметр, который является чувствительным и устойчивым вольтметром, был использован физиком Андре Ампера в 1820 году для измерения тока.

Но почти все типы вольтметров основаны на моделях, в которых индикаторы встроены в движущиеся катушки.

Это было разработано французским физиком Жаком-Арсеном д’Арсонвалом в 1882 году. С тех пор его двигательная способность увеличилась, и некоторые современные модели могут измерять до 20 000 вольт.

операция

Вольтметр – это гальванометр, который был изменен для измерения разности потенциалов между двумя точками в цепи или серии.

Гальванометр – это инструмент, созданный Жаком-Арсеном д’Арсонвалом, который состоит из помещения спиральных проводов в постоянное магнитное поле, которое затем соединяется с пружиной и калиброванным циферблатом..

гальванометр

Гальванометр также может быть изменен, чтобы стать амперметром, который используется для измерения больших токов.

Но когда этот прибор используется для измерения напряжения, гальванометр, превращенный в вольтметр, соединяется параллельно с областью, которую он измеряет..

Поскольку вольтметр должен быть подключен к параллельной цепи, он должен быть построен таким образом, чтобы иметь высокое сопротивление.

В цепи ток всегда будет следовать по пути наименьшего сопротивления. При измерении разности потенциалов в любой части цепи важно как можно меньше изменять эту часть при проведении измерений..

Начало вольтметра

Общий принцип вольтметра заключается в том, что он должен быть подключен параллельно с объектом, в котором вы хотите измерить напряжение.

Параллельное соединение используется, потому что вольтметр построен, чтобы иметь высокое значение сопротивления.

Таким образом, если это высокое сопротивление подключено последовательно, то ток будет почти нулевым; это означает, что цепь была открыта.

Также в параллельной цепи известно, что напряжение одинаково, поэтому напряжение между вольтметром и нагрузкой практически одинаково.

Теоретически, для идеального вольтметра вы должны иметь сопротивление в бесконечности, чтобы притягивающий ток был равен нулю; таким образом, в приборе нет потери мощности.

Но это практически невозможно, потому что вы не можете иметь материал с бесконечным сопротивлением.

Практическое использование

Вольтметры позволяют безопасно измерять напряжение или разницу электрических потенциалов между двумя точками цепи и в то же время не изменять напряжение этой цепи..

Способность измерять напряжение имеет решающее значение при проектировании и использовании передовых технологий, но также имеет и другие применения.

Например, вы хотите включить вентилятор, но при подключении и включении ничего не происходит. Хотя вентилятор может быть поврежден, розетка может не получать электричество.

Вольтметр может быть использован для измерения напряжения на вилке; Если оно не около 120 В, возможно, вилка повреждена.

Другое использование – определить, заряжена ли батарея или разряжена. Когда автомобиль не заводится, вы можете измерить напряжение аккумулятора с помощью вольтметра, чтобы увидеть, есть ли проблема.

Напряжение используется во многих приложениях повседневной жизни. Линии электропередачи передают электроэнергию на различных уровнях высокого напряжения от сотен до тысяч вольт, которые превышают 120 В от обычных настенных розеток.

Электронные устройства (такие как компьютеры) требуют точного контроля напряжения, но работают только при нескольких вольтах и ​​могут быть чувствительными даже к небольшим изменениям напряжения.

Существуют различные типы вольтметров для этих различных применений..

тип

Согласно принципу построения, существуют разные типы вольтметров. Они могут быть в основном классифицированы в:

1. Железный вольтметр (МИ).
2. Электродинамометр вольтметрового типа.
3. Индукционный вольтметр.
4. Электростатический вольтметр.
5. Цифровой вольтметр (DVM).
6. Вольтметр с постоянным магнитом (PMMC).
7. Выпрямительный вольтметр.

Вольтметры, предназначенные для измерения высоких и опасных напряжений (например, линий электропередачи), имеют дополнительную изоляцию между контрольными точками и пользователем для предотвращения поражения электрическим током..

Другие вольтметры предназначены для измерения низкого уровня напряжения в небольших объектах, таких как компьютерные чипы, с огромной точностью.

Вольтметры, используемые в этих случаях, могут быть очень маленькими и предназначены для устранения или минимизации шума разностей потенциалов, которые существуют в окружающей среде естественным образом или исходят от близлежащих электронных устройств..

Наиболее распространенным вольтметром является портативное устройство с экраном и двумя электронными кабелями. Эти кабели подключены к двум точкам в цепи, и уровень напряжения отображается на экране.

ссылки

1. Что такое вольтметр? Получено с study.com
2. Определение: вольтметр. Получено с сайта whatis.techtarget.com
3. Принцип работы вольтметра и виды вольтметра. Восстановлено с electric4u.com
4. Вольтметр. Получено с schools.wikia.com
5. Вольтметр. Получено с techopedia.com

Что такое вольтметр? – Определение и использование – Видео и стенограмма урока

Обычное использование

Приведенные выше примеры являются типичными примерами того, как может быть полезно измерение напряжения на обычных, повседневных устройствах. В современном мире напряжение используется во многих приложениях в самых разных величинах. Линии электропередачи несут электричество с различным уровнем высокого напряжения, до сотен тысяч вольт, что намного больше, чем 120 вольт в вашей розетке.Электроника в устройстве, которое вы используете для чтения этого урока, требует точного контроля напряжения, но работает только от нескольких вольт и может быть чувствительной к долям вольта. Как вы понимаете, для этих самых разнообразных приложений существуют разные типы вольтметров.

Вольтметры, предназначенные для измерения опасно высоких напряжений, например, на линиях передачи, имеют большие щупы с дополнительной электрической изоляцией между контрольными точками и пользователем, чтобы предотвратить поражение пользователя электрическим током.Другие вольтметры предназначены для измерения очень низких уровней напряжения на очень маленьких объектах с высокой точностью, например, на компьютерных микросхемах. Вольтметры для этих применений могут быть очень маленькими и специально разработаны для минимизации или устранения нежелательных шумов от разности потенциалов, которые существуют в воздухе естественным образом или из-за близлежащей электроники.

Хотя сегодня на рынке существует множество различных типов вольтметров, наиболее часто используемый вольтметр – это портативное устройство с дисплеем и двумя электрическими выводами.Провода подключаются к двум точкам цепи, и уровень напряжения отображается на дисплее. Когда это соединение установлено, в счетчик протекает незначительное количество тока. Величина протекающего тока остается пренебрежимо малой за счет очень большого значения сопротивления в измерителе. Небольшой ток, протекающий в счетчик, проходит через проволочную петлю, расположенную рядом с магнитом. Когда ток течет по проволочной петле в магнитном поле, петля испытывает силу, которая заставляет ее вращаться.Эта сила напрямую связана с величиной тока в проводе, а сама величина тока связана с напряжением между выводами на измерителе. Петля сконструирована так, что она может свободно вращаться, и, прикрепив иглу к петле, можно визуализировать эту силу и, следовательно, напряжение.

В настоящее время редко можно найти специальный вольтметр, потому что они обычно являются частью мультиметра . Как следует из названия, мультиметры измеряют несколько значений: обычно напряжение, ток и сопротивление.У них также обычно есть выбираемая или автоматическая регулировка чувствительности. Кроме того, современные мультиметры не используют традиционные петли из проводов и магнитных полей, а используют более совершенные электронные технологии, которые легче и дешевле в производстве. А современные мультиметры обычно отображают измерения в цифровом виде, а не с помощью стрелочного манометра.

Наконец, вольтметры используются в устройствах, которые явно не измеряют напряжение, а фактически используют напряжение для определения других физических свойств.Обратите внимание на игольчатые манометры, которые используются на звуковом оборудовании для контроля уровня звука. Фактически это вольтметр, подключенный к датчику в микрофоне. Звуковое давление, падающее на микрофон, перемещает катушку провода, окруженную магнитом. Когда проволока движется в магнитном поле, на проволоке возникает напряжение, которое отклоняет иглу. Практически любой стрелочный датчик, с которым вы сталкиваетесь, работает по тому же принципу, включая датчики на приборной панели вашего автомобиля, которые контролируют такие вещи, как температура двигателя, количество топлива или скорость.

Краткое содержание урока

Вольтметры используются для измерения напряжения в электрической цепи. Измерение напряжения с помощью вольтметров – основная потребность многих инженеров, ученых и техников, и без них наша современная технология не могла бы существовать. Существует множество вольтметров для различных применений, но простые вольтметры, доступные в местных магазинах, могут пригодиться любому, кому необходимо устранять электрические проблемы на обычных современных устройствах, в автомобилях и домах.

Определение вольтметра Merriam-Webster

вольт · метр · тер | \ ˈVōlt-ˌmē-tər \ : прибор (например, гальванометр) для измерения в вольтах разности потенциалов между разными точками электрической цепи.

▷ Как пользоваться вольтметром?

Вы хотите знать, как пользоваться вольтметром? Тогда вам следует прочитать эту статью Насира, который написал новую часть своей серии руководств по приборам, используемым в электротехнике для измерения.

Если вы хотите прислать статью, напишите нам, и мы опубликуем ее в блоге!

Введение

Итак, как и было обещано, мы предлагаем вам еще один очень интересный и информативный, но простой и легкий учебник по измерительным приборам для инженеров-электриков.

Если вы инженер-электрик или хоть немного интересуетесь подобными электрическими вещами, я почти уверен, что все вы знакомы с этим измерительным прибором, известным как вольтметр, и с тем, как им пользоваться.

Это один из самых известных, или, можно сказать, широко используемых измерительных приборов, используемых в наши дни, наряду с амперметром. Но большинство людей не знают о внутренней конструкции и принципе работы, поэтому здесь я собираюсь пролить свет на это.

Что такое вольтметр?

Вольтметр – это устройство, которое используется для измерения электрического потенциала или напряжения. Поскольку мы уже узнали об амперметре в нашем самом первом руководстве, это действительно просто и легко понять работу вольтметра.

На самом деле ничего нового, потому что вольтметр – это просто продолжение амперметра и работает по тому же принципу, что и гальванометр Д’Арсонваля.

Принцип работы вольтметров

Вольтметр

работает по принципу закона Ома, который гласит, что напряжение на сопротивлении прямо пропорционально току, проходящему через него. Чтобы реализовать это в реальном времени, мы создали конструкцию гальванометра, в которой катушка подвешена в магнитном поле.

Мы знаем, что ток, проходящий через цепь, также проходит через катушку, и игла, прикрепленная к катушке, которая отклоняется на шкале отсчета, перемещается, и движение иглы прямо пропорционально току, проходящему через нее.

Эта конструкция показана на рисунке ниже:

Чтобы преобразовать этот амперметр в гальванометр, мы присоединяем большое сопротивление последовательно с катушкой гальванометра. Этот резистор сводит к минимуму влияние катушки на цепь.

Так как согласно закону Ома напряжение прямо пропорционально сопротивлению, поэтому напряжение, потребляемое гальванометром, сводится к минимуму и измеряется очень точное падение напряжения в цепи.

Точность вольтметров

Что касается точности вольтметров, цифровые вольтметры более точны, чем аналоговые вольтметры. Аналоговые вольтметры отображают результаты в виде отклоненной стрелки на экране, отклонение которой пропорционально измеренному напряжению.

Их точность составляет несколько процентов, тогда как точность цифровых вольтметров, которые используют аналого-цифровой преобразователь для числового отображения результатов, очень точна.

Применение вольтметров

Вольтметры

являются одними из наиболее широко используемых измерительных устройств, особенно в схемотехнике и оборудовании, где требуется очень точное измерение.

• Они измеряют напряжение для обеспечения безопасности цепи и используемых компонентов.
• Они используются при отладке цепей для подтверждения того, что оптимальное значение требуемого напряжения присутствует и доступно для каждого компонента.
• Они используются с электронно-лучевыми трубками для обеспечения наилучших и точных результатов.
• Они также используются в лабораториях для экспериментов и испытаний.

Это все о нашем сегодняшнем руководстве. Еще одно интересное руководство будет доступно скоро, так что следите за обновлениями и продолжайте посещать, чтобы быть в курсе.

Было ли это полезно и полезно для повышения уровня ваших знаний?

Насир

Факты о вольтметре

для детей | KidzSearch.com

Вольтметр, подключенный к печатной плате.

Вольтметр – прибор для измерения напряжения.Например, вольтметр можно использовать, чтобы узнать, осталось ли в батарее больше электричества. Создание вольтметров стало возможным, когда Ганс Эрстед изобрел самый простой вольтметр в 1819 году. ^[1]

Подключение вольтметра

Вольтметр можно подключить, соединив два провода туда, где есть напряжение. Один провод – положительный, а другой – отрицательный. В некоторых вольтметрах один должен убедиться, что провода подключены к правильным точкам: положительное соединение на вольтметре с более положительной «частью» источника напряжения, а отрицательное – с более отрицательной «частью».Таким образом, вольтметр параллелен электрической цепи. ^[2]

Также следует проявлять осторожность при обращении с соединением: при высоком напряжении (много вольт) можно получить травму или даже погибнуть, если непосредственно прикоснуться к металлическим соединениям под напряжением.

Как вольтметры показывают напряжение

Когда подключения сделаны, вольтметр покажет напряжение. Поскольку нет прямого доступа к напряжению, вольтметры разработаны как особый вид амперметра, который может рассчитывать напряжение, оценивая электрический ток и применяя закон Ома. ^[1]

Есть два вида вольтметров. У одного из них есть стрелка или «указатель», указывающая на число, указывающее количество вольт. Это тот вид вольтметра, в котором нужно быть осторожным при правильном подключении положительного и отрицательного полюсов – в случае неправильного подключения вольтметр может быть поврежден.

Второй вид вольтметров показывает числа в «цифровом» виде, как и цифровые часы и калькуляторы. Такой вольтметр не повреждается из-за «неправильного» подключения; вместо этого они показывают отрицательное число.

Кроме того, существует два типа вольтметров в зависимости от типа тока: одни вольтметры предназначены для использования с постоянным током (DC), а другие – с переменным током (AC). Современные вольтметры могут работать на обоих токах. ^[3]

Использование подходящего вольтметра

Все вольтметры имеют верхний предел или «максимальное количество» вольт, с которым они могут «работать». Если вольтметр используется для более высоких напряжений, чем он был предназначен для «обработки», он может повредить или разрушить его.

Вольтметры с настройками и мультиметры

Поскольку важно использовать правильный вольтметр, их чаще всего делают так, чтобы их можно было настроить для измерения всех видов напряжений. Такие вольтметры обычно имеют «ручку» или переключатель, который можно настроить по-разному. Если вольтметр настроен на одно направление, вольтметр работает с напряжениями, например, до 10 вольт. Если переключатель установлен по-другому, вольтметр может выдержать 100 вольт и так далее. Внутри вольтметра переключатель обычно работает путем замены резисторов в делителе напряжения.

Таким образом, один вольтметр можно использовать для множества различных напряжений, больших и малых. Некоторые современные вольтметры могут выполнять эту настройку сами по себе, нужно просто выполнить подключение и не беспокоиться о том, сможет ли вольтметр справиться с напряжением. Он автоматически найдет настройку, которая сможет с этим справиться.

Сегодня вольтметр обычно является частью мультиметра, прибора, который может работать как вольтметр, так и как амперметр, и, как правило, еще несколько измерительных приборов. У них также есть переключатели, которые используются, чтобы «сказать» мультиметру, что он «является вольтметром».

Мультиметры часто имеют более двух соединений, и часть “указания” мультиметру того, что измерять (то есть, вольтметр или амперметр), осуществляется путем выбора двух правильных соединений. Это объясняется в руководстве к мультиметру и часто отображается рядом с точками подключения.

Использование усилителей для чувствительного измерения напряжения

Первый тип вольтметров показывает напряжение с помощью стрелки или «указателя», указывающего на количество вольт.Эти вольтметры берут энергию от объекта измерения для перемещения стрелки. Некоторым источникам очень слабого напряжения может не хватить энергии, чтобы переместить стрелку на нужное напряжение. В таком случае такой вольтметр показывает слишком мало вольт. Вольтметр недостаточно чувствителен.

Одно из решений вышеупомянутой проблемы – заставить иглу использовать как можно меньше энергии для движения. Однако есть предел чувствительности такого вольтметра. Когда были изобретены электронные лампы и транзисторы, стало возможным создавать электронные усилители.Используя усилитель, вольтметр может измерять очень малых напряжения от очень слабых источников. Современные вольтметры и мультиметры обычно имеют такой усилитель.

Список литературы

Разница между вольтметром и мультиметром

Разность потенциалов, ток и сопротивление – это три основных параметра, которые связаны с любой электронной или электрической цепью. Все три параметра можно количественно измерить с помощью подходящих инструментов.Вольтметр – это электрический прибор, используемый для измерения разности потенциалов между двумя точками в электрической или электронной цепи. Ток можно измерить амперметром, а сопротивление можно рассчитать математически на основе известных значений напряжения и тока или измерить напрямую с помощью диода или мультиметра.

Фактически, мультиметр может напрямую измерять все три вышеупомянутых свойства. Следовательно, мультиметр – это один из электрических инструментов, который может напрямую измерять разность потенциалов, ток, а также сопротивление электрической цепи.Некоторые мультиметры могут также измерять несколько других параметров: частоту канала, емкость, индуктивность, влажность и т. Д. Сходства и различия между вольтметром и мультиметром обсуждаются в следующих разделах.

• И вольтметр, и мультиметр являются электрическими приборами и поэтому могут работать только при наличии электричества в цепи.
• Оба прибора могут измерять разность потенциалов между двумя точками электрической цепи в вольтах или милливольтах.
• Оба они имеют аналоговую и цифровую версии.

Мультиметры

Вольтметр	Мультиметр
Вольтметр может измерять только разность потенциалов между двумя точками в электрической цепи.	Мультиметр – это многоцелевой прибор, который может напрямую измерять различные параметры, такие как разность потенциалов, ток, сопротивление, частота, емкость и т. Д.
Для измерения сопротивления цепи вместе с вольтметром требуется амперметр.	Мультиметр может напрямую измерять сопротивление цепи. Так что нет необходимости использовать для этого отдельный амперметр.
Обычно не используется для проверки диодов или транзисторов.	Мультиметр можно использовать для проверки диодов и транзисторов.
Вольтметр не может заменить мультиметр.	Мультиметр можно заменить вольтметром.
Вольтметры сравнительно дешевле.	Мультиметры более дорогие, поскольку состоят из нескольких частей для измерения различных параметров.
Область применения вольтметра узкая.	имеют широкую область применения благодаря своей способности выполнять самые разные функции.

Амперметр

против вольтметра: что лучше?

Вольтметр и амперметр для электрической системы то же самое, что манометр и расходомер для системы давления масла: вольтметр измеряет электрическое давление в вольтах; амперметр измеряет электрический поток в амперах. «Давление» или вольты – гораздо более полезный показатель, чем «расход» или амперы.

В недавнем разговоре с M.A.D. Мастер по электротехнике, Марк Гамильтон, касающийся надлежащего ухода и питания амперметров, установленных в классических маслкаров, отметил, что, когда старые автомобили все еще использовали старомодные генераторы для зарядки аккумулятора, амперметры довольно хорошо справлялись с мониторингом электрической системы. С их ограниченным рабочим циклом генераторы старой школы не могли выдержать злоупотребления длительной подзарядкой батарей в течение длительного периода времени. Тяжелые обмотки генератора были припаяны к сегментам коммутатора якоря, где щетки забирали мощность и отправляли ее с вывода якоря.Генераторы, вынужденные производить большую мощность в течение длительного периода времени, постоянно заряжая слабую батарею, перегреваются, расплавляя паяные соединения вращающегося якоря. Центробежная сила вращающегося якоря «выбрасывала припой» из якоря, что приводило к отказу генератора. С амперметром, установленным на приборной панели, водитель мог бы видеть постоянную высокую скорость перезарядки аккумулятора и знать, что генератор не сможет долго терпеть это состояние.

Регулятор той старой системы генератора также имел ограничитель напряжения, ограничитель тока и реле отключения, которое отключало генератор от аккумуляторной системы при отключении.Если ограничитель тока неисправен и допускает слишком высокую выходную скорость, якорь генератора снова перегревается и выпадает припой. Если реле выключения заело при выключении двигателя, значит, амперметр сильно разряжен (лучше отключите аккумулятор до начала пожара). В этом типе системы амперметр, установленный на приборной панели, может легко определить постоянный уровень заряда батареи или сценарий надвигающегося катастрофического отказа.

По сравнению с генератором, по словам Гамильтона, генератор имеет гораздо большую охлаждающую способность, а его тяжелые неподвижные обмотки статора позволяют ему работать намного тяжелее в течение длительного периода времени.Большое количество воздуха всасывается вентилятором генератора и циркулирует по этим обмоткам, плюс (поскольку статор не вращается) отсутствует центробежная сила, которая бросает припой, даже если кольцевые клеммы были обжаты и припаяны к концам обмотки статора. где он подключается к шпилькам выпрямителя. Из-за этих конструктивных особенностей генераторы переменного тока не используют ограничитель тока для управления величиной выходного тока. Вместо этого регулятор для генератора переменного тока исключительно управляет выходной мощностью, ограничивая максимальное напряжение в системе, так как вольтметр логически предоставляет гораздо более полезную информацию о характеристиках системы генератора по сравнению с амперметром.

Автопроизводители продолжали устанавливать амперметры в приборной панели в течение нескольких лет после перехода на генераторы переменного тока, потому что покупатели автомобилей привыкли видеть амперметр на приборной панели. Если вы восстанавливаете старый маслкар и хотите получить улучшенные возможности мониторинга и дополнительный запас прочности, обеспечиваемые современным вольтметром, сохраняя при этом оригинальный внешний вид вашей классической приборной панели, обратитесь в мастерские по ремонту и восстановлению датчиков, такие как Williamson’s Instrument Service (www.williamsons.com) и Redline Gauge Works (www.redlinegaugeworks.com) могут превратить старый амперметр в вольтметр без изменения его первоначального внешнего вида. Shiftworks (www.shiftworks.com) также предлагает заменяемые болтами панели приборов для Novas и Chevelles, которые имеют функциональный вольтметр с таким же внешним видом, что и оригинальный амперметр. Если вы добавляете к своему маслкару много постоянно высокопроизводительных аксессуаров, таких как электрические вентиляторы, электрический топливный насос или стереосистема с высоким усилителем, общая схема жгута проводов GM будет иметь серьезные проблемы с эффективным обеспечением транспортных средств. повышенные потребности в электричестве; в этом случае вы можете рассмотреть обновленную улучшенную компоновку электрической системы, как подробно описано в M.«Новая система» A.D. описана на ее веб-сайте www.madelectrical.com.

Статья о вольтметре из The Free Dictionary

электрический прибор для измерения электродвижущих сил или напряжений в электрических цепях. Вольтметр подключается параллельно нагрузке или источнику электрической энергии (рисунок 1).

Первый в мире вольтметр был «индикатором электрической силы» русского физика Г. В. Рихмана (1745 г.). Принцип действия «индикатора» используется и в современном электростатическом вольтметре.

Рисунок 1. Схема подключения вольтметра : (а) параллельно нагрузке и (б) через измерительный трансформатор

Вольтметры с подвижным сердечником

являются наиболее простыми в изготовлении, наименее дорогими и наиболее надежными в эксплуатации. Они используются в основном как постоянные приборы на пультах управления на электростанциях и промышленных предприятиях и лишь в редких случаях как лабораторные приборы. Их недостатками являются относительно большая собственная потребляемая мощность (3-7 Вт) и высокая индуктивность обмотки, из-за которой их показания в значительной степени зависят от частоты.

Вольтметры с подвижной катушкой являются наиболее чувствительными и точными, но подходят только для измерений постоянного тока. В сочетании с термоэлектрическими, полупроводниковыми или электронными ламповыми преобразователями переменного тока в постоянный они используются для измерения переменного напряжения. Такие вольтметры, которые называются термоэлектрическими, выпрямительными и электронными вольтметрами, используются в основном в лабораторной практике. Выпрямительные вольтметры используются для измерений в звуковом диапазоне частот, а термоэлектрические и электронные типы – на высоких частотах.Недостатком этих инструментов является значительное влияние на точность данных формы волны измеренного потенциала (напряжения).

Электронные вольтметры имеют сложные схемы с несколько нестабильными компонентами (электронные лампы, небольшие электрические резисторы и конденсаторы), что снижает их надежность и точность. Однако они незаменимы для измерений в маломощных радиотехнических схемах, поскольку они имеют высокий входной импеданс и работают в широком диапазоне частот (от 50 Гц до 100 МГц) с ошибками не более 3 процентов от показаний полной шкалы.
