HM1 – Индикатор напряжения и частоты, белый
Индикатор напряжения и частоты, белый
566.40 ₽ с НДС (цена за шт.)
В корзине
Кратность отгрузки: 1 шт.
Единицы измерения: шт.
Складской статус: стандартный
Наличие на складе: 199 шт.
?
При отсутствии товара на складе сроки поступления возможно уточнить воспользовавшись формой «Задать вопрос» в карточке товара или обратится в Отдел сбыта:
Телефон: (495) 64-111-56, email: [email protected]
ВАЖНО! Товар резервируется под счет только после получения оплаты. В случае оплаты счета в другой день складские остатки могут отличаться.
Товары, имеющие складской статус «Под заказ» не поддерживаются в наличии на складе, они поставляются под конкретный счёт.
Описание
Технические характеристики
Материалы
Упаковка
Задать вопрос
Описание
Цифровые индикаторы MT22-HM1 применяются для отображения действующих значений напряжения и частоты сети. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Преимущества
- Широкий диапазон напряжения питания 20…500 В АС
- Монтаж в отверстие 22 мм
- Срок службы 30 000 часов
Важно
- Индикаторы не являются средствами измерения и не подлежат периодической поверке.
- Не рекомендуется использование индикаторов в выходной цепи твердотельных реле. ШИМ твердотельного реле вызывает перенапряжение на схеме индикатора, вследствие чего возможен выход индикатора из строя из-за перегрева.
Технические характеристики
| Степень защиты | IP40 |
| Высота символов | 6 мм |
| Цвет индикации | Белый |
| Напряжение питания | 50…500В AC (питание от измеряемого напряжения) |
| Частота измеряемого напряжения | 0-99 Гц |
| Диапазон рабочих температур | −25…55°C |
| Температура хранения | −40…70°C |
| Относительная влажность воздуха | <90 % |
| Яркость | 100 кд/м2 |
| Материал корпуса | PBT |
| Погрешность измерения | 1% |
| Установочный диаметр | 22,5 мм |
| Потребление тока | 20 мА |
| Тип подключения | Винтовое, 0,5…2,5 мм2 |
| Тип подсветки | LED |
| Уровень изоляции | 2,5 кВ, 1 мин. |
| Срок службы | 30 000 час |
Материалы
Сертификаты и декларации
Декларация соответствия (лампы MT16, MT22, MTB2, MT67, зуммеры, цифровые индикаторы, двухцветные индикаторы) | Скачать |
Чертежи и 3D модели
Габаритный чертеж MT22-HM1 | Скачать |
Руководства по эксплуатации
| Руководство по эксплуатации по цифровым индиткаторам МТ22 | Скачать |
Упаковка
| Количество в групповой упаковке | 10 шт. |
| Количество в транспортной упаковке | 200 шт. |
| Размеры индивидуальной упаковки, мм | – |
| Размеры групповой упаковки, мм | 155 х 92 х 86 |
| Размеры транспортной упаковки, мм | 440 х 330 х 200 |
| Объем индивидуальной упаковки, м3 | – |
| Объем групповой упаковки, м3 | 0,001226 |
| Объем транспортной упаковки, м3 | 0,001226 |
| Вес единицы (нетто), грамм | 19,5 |
| Штрих-код EAN13 | 4610015849585 |
Задать вопрос
Сопутствующие товары
Цифровые индикаторы напряжения в Первоуральске: 183-товара: бесплатная доставка, скидка-41% [перейти]
Партнерская программаПомощь
Первоуральск
Каталог
Каталог Товаров
Одежда и обувьОдежда и обувь
СтройматериалыСтройматериалы
Текстиль и кожаТекстиль и кожа
Здоровье и красотаЗдоровье и красота
Детские товарыДетские товары
Продукты и напиткиПродукты и напитки
ЭлектротехникаЭлектротехника
Сельское хозяйствоСельское хозяйство
Дом и садДом и сад
Вода, газ и теплоВода, газ и тепло
ПромышленностьПромышленность
Все категории
ВходИзбранное
-44%
2 222
3971
Однофазный цифровой индикатор напряжения РН-11 Новатек-Электро Тип: Реле контроля уровня, Размер:
В МАГАЗИНТестер напряжения цифровой со светодиодным индикатором 12-220В 140мм Мастер, ЗУБР Код: 215909,
В МАГАЗИНЦифровой индикатор напряжения JTC 6754
ПОДРОБНЕЕТестер напряжения ЗУБР “МАСТЕР” цифровой со световым индикатором, 12-220В, 140мм {45240}
В МАГАЗИНТестер напряжения STAYER “MASTER” MAXElectro цифровой со световым индикатором, 12-220В, 125мм {45290}
В МАГАЗИНТестер напряжения stayer “master” цифровой со световым индикатором, 12-220в, 125мм, ( 45290 )
ПОДРОБНЕЕ10 190
Однофазный стабилизатор РЕСАНТА АСН-5000 Н/1-Ц + цифровой тестер индикатор reviewsCount: 1,
ПОДРОБНЕЕ-18%
547
670
Тестер напряжения цифровой Зубр Мастер со световым индикатором 12-220 В 140 мм Тип: Инструмент для
В МАГАЗИНЦифровой индикатор напряжения JTC 6716
ПОДРОБНЕЕ-41%
422
716
Индикатор бортового напряжения, цифровой Nova Bright Тип: индикатор напряжения, Цвет: черный,
ПОДРОБНЕЕ-30%
148
212
USB-тестер, цифровой вольтметр постоянного тока, амперметр, вольтметр, измеритель напряжения, амперметр, детектор, индикатор заряда внешнего
ПОДРОБНЕЕ-48%
1 419
2707
50A синий красный 0-100V стиль мини цифровой вольтметр амперметр DC 0-100V / 7-110V 50A AMP вольт напряжения тока измеритель тока детектор тестер 0.
28 ‘двойной светодиодный дисплей
-25%
153
204
Автомобильный измеритель напряжения батареи панели монитор тестер 12 В постоянного тока 24 В Автомобильный Мини ЖК цифровой светодиодный вольтметр
ПОДРОБНЕЕ-40%
1 703
2838
Цифровой автоматический мультиметр UNI T UT123D, измеритель емкости, сопротивления, диодов, сгорания, Бесконтактный индикатор напряжения ACDC
ПОДРОБНЕЕтокатока mt22 vam3однофазный рн 11Цифровой индикаторDC8-30V Индикатор емкости батареи Свинцово-кислотные литиевые батареи Тестер уровня USB 3.0 Цифровой вольтметр Измеритель напряжения Синий
ПОДРОБНЕЕ-31%
337
488
USB-тестер 10 в 1, цифровой вольтметр постоянного тока, амперметр, измеритель напряжения, амперметр, детектор, индикатор заряда внешнего аккумулятора
ПОДРОБНЕЕ-72%
157
563
Тестер напряжения 12–220 В, жидкокристаллический дисплей с неоновой лампочкой// Sparta Тип:
ПОДРОБНЕЕ-50%
1 061
2123
Постоянный ток 0 к100 в 0,28 дюйма светодиодный цифровой вольтметр измеритель напряжения детектор напряжения монитор тестер панель автомобиля 12 В 24 в красный зеленый синий желтый
ПОДРОБНЕЕБесконтактный детектор напряжения Voltage Pen/скрытой проводки в стене, цифровой Voltage
ПОДРОБНЕЕТестер напряжения тундра, жидкокристаллический дисплей, 12-220 В Тип: индикатор напряжения,
ПОДРОБНЕЕцифровой индикатор напряжения 5-60 V DC KIPPRIBOR MT22-VDC Тип: индикатор напряжения,
ПОДРОБНЕЕИндикатор напряжения бортовой сети (вольтметр) VW Polo цифровой Тип: вольтметр, индикатор
ПОДРОБНЕЕИндикатор напряжения, 20-500V AC, белый MT22-VM1 Тип: индикатор напряжения, Цвет: белый
ПОДРОБНЕЕ13 220
Россия Указатель высокого напряжения для фазировки с цифровой индикацией УВНсТФ-10И Тип: индикатор
ПОДРОБНЕЕЦифровой тестер ABC USB-порта, вольтметр, амперметр, миллиампер час, время (V, A, mAh, T-время) Цифр
ПОДРОБНЕЕТестер напряжения, 140мм, 12-250В, цифровой, индикатор ЗУБР Тип: индикатор напряжения,
ПОДРОБНЕЕНоватек-Электро РН-11
ПОДРОБНЕЕDC8-30V Индикатор емкости батареи Свинцово-кислотные литиевые батареи Тестер уровня USB 3.
0 Цифровой вольтметр Измеритель напряжения Синий
-50%
2 450
4900
Индикатор цифровой 6-48V JTC JTC TOOLS CO., LTD Тип: индикатор напряжения, Производитель: JTC AUTO
ПОДРОБНЕЕЦифровой вольтметр, высокоточный автомобильный тестер напряжения, 0,36 дюйма, диапазон измерений 0 к100 в, постоянный ток 12В 48В 60В, монитор
ПОДРОБНЕЕANENG DT830B тестер мультиметр цифровой автоматический токовые клещи multimeter транзистор транзисторов индикатор напряжения мультиметр профисионал мультиметры multimeter digital указатель профессионал токоизмерителные
ПОДРОБНЕЕМини цифровой вольтметр амперметр 22 мм круглый переменный ток 50-500 В 0-100 А вольтметр тестер напряжения двойной светодиодный индикатор зеленый
ПОДРОБНЕЕИндикатор напряжения Мультиметр Цифровой мультиметр UNI-T Тип: индикатор напряжения, мультиметр,
ПОДРОБНЕЕТестер напряжения ЗУБР “Мастер” цифровой со световым индикатором, 12-220В, 140мм (с упаковке 10 шт0
ПОДРОБНЕЕОтвертка индикаторная РЕСАНТА 6878-28NS цифровая 61/10/158 Тип: индикатор напряжения,
ПОДРОБНЕЕцифровой индикатор напряжения и частоты сети KIPPRIBOR MT22-HM Тип: индикатор напряжения,
ПОДРОБНЕЕЦифровой генератор сигналов напряжения 4-20 мА 0-10 В передатчик тока 0-20 мА с батареей Тип:
ПОДРОБНЕЕЦифровой вольтметр (в корпусе, оранжевый индикатор) Тип: вольтметр, индикатор напряжения, Цвет:
ПОДРОБНЕЕ0-100 В постоянного тока светодиодный цифровой вольтметр звуковой сигнал индикатор батареи 5 В 12 В 24 В измеритель напряжения тестер монитор заряда
ПОДРОБНЕЕ-50%
3 266
6531
Цифровой мультиметр TOOLTOP ET8134, измеритель напряжения постоянного/переменного тока с ЖК дисплеем дюйма, измеритель емкости, сопротивления, Бесконтактный индикатор напряжения
ПОДРОБНЕЕ-27%
346
474
Цифровой мультиметр, умный мини-тестер M118A с бесконтактным индикатором напряжения Тип: мультиметр
ПОДРОБНЕЕ-41%
654
1109
Индикатор напряжения светодиодный электросамоката с цифровым дисплеем Тип: индикатор напряжения,
ПОДРОБНЕЕУказатель напряжения и правильности подключения CEM DT-9121 Тип: индикатор напряжения,
ПОДРОБНЕЕЦифровой AC80-260V 100A вольт-амперметр с трансформаторной катушкой AC 220V индикатор напряжения тока измеритель мощности 220V
ПОДРОБНЕЕ18 мм Электрический трехфазный измеритель напряжения с Din-рейкой, измерение переменного тока 80-500 В, мини модульный вольтметр, индикатор, цифровой
ПОДРОБНЕЕЦифровой мини светодиодный дисплей вольтметр переменного тока 60-500 в измеритель напряжения монитор 3 шт.
Зеленый красный желтый индикатор сигнала световая панель
Цифровой мини светодиодный дисплей вольтметр переменного тока 60-500 в измеритель напряжения монитор 3 шт. Зеленый красный желтый индикатор сигнала световая панель
ПОДРОБНЕЕЦифровой светодиодный индикатор напряжения,D52-2042 Тип: амперметр, вольтметр, индикатор

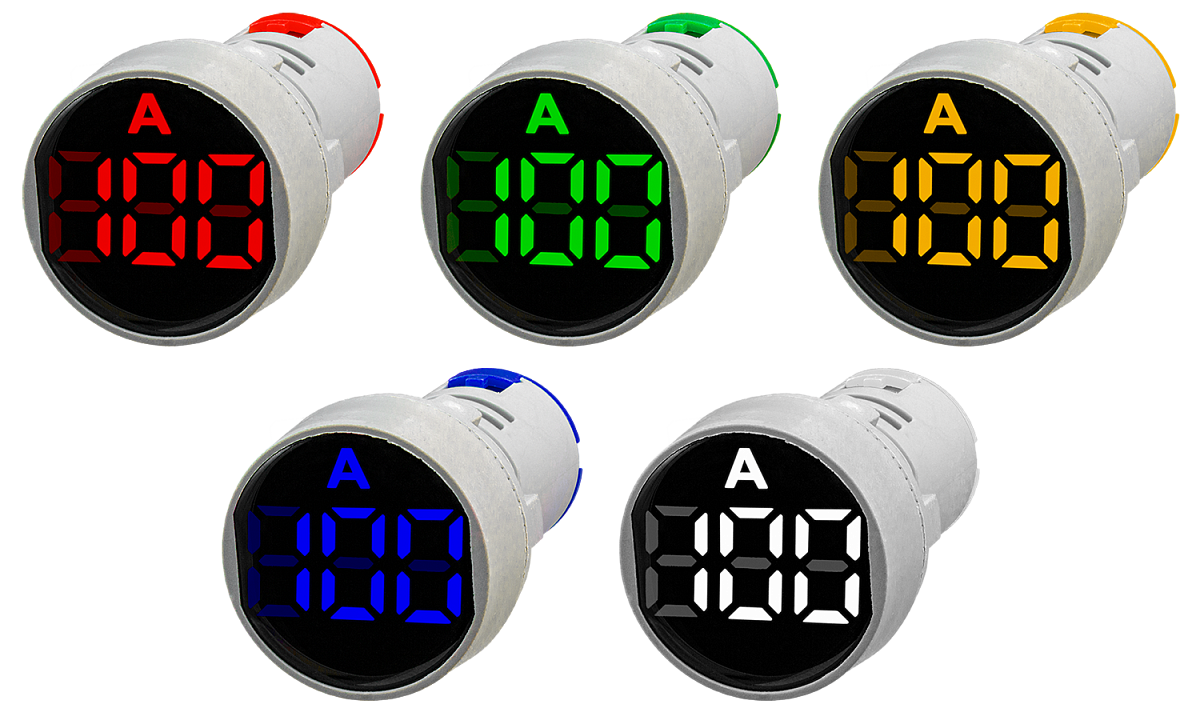

ПОДРОБНЕЕЦифровой индикатор напряжения OMIX R30-V1-1 Тип: индикатор напряжения, Производитель: Автоматика,
