Цифровые линейки: Цифровые линейки электронные, оптические линейки для станков, электронная линейка

Содержание

Цифровые линейки электронные, оптические линейки для станков, электронная линейка

8-812-309-89-91

Обратный звонок

Ваш регион:
Москва Изменить

Товаров в корзине нет.



Цифровая линейка 0-500х0,01 мм Fervi

Электронно-цифровая линейка горизонтального исполнения 0-500х0,01 мм с установкой нуля в любом положении, абсолютной/относительной системой измерения

Цифровая линейка 0-900х0,01 мм Fervi

Электронно-цифровая линейка горизонтального исполнения 0-900х0,01 мм с установкой нуля в любом положении, абсолютной/относительной системой измерения

Цифровые линейки 150-1000 Vogel

Электронно-цифровые линейки горизонтального и вертикального исполненияот 0-150х0,01 до 0-1000х0,01 мм

Цифровая линейка 0-135х0,01 IP 54 с VGA камерой Vogel

Электронно-цифровая линейка горизонтального исполнения 0-135х0,01 мм с VGA камерой с 10-ти кратным увеличением для точного измерения расстояний и позиционирования

Цифровая линейка 0-480х0,01 IP 54 с VGA камерой Vogel

Электронно-цифровая линейка горизонтального исполнения 0-480х0,01 мм с VGA камерой с 10-ти кратным увеличением для точного измерения расстояний и позиционирования

Линейки 1000-6000 самоклеющиеся для верстаков со шкалой слева направо

Стальная лента сечением 13х0,5 мм, покрытая полиамидом, длиной от 1000 до 6000 мм ( 40 – 240 дюймов)
Считывание показаний в мм слева направо

Линейки 1000-6000 самоклеющиеся для верстаков со шкалой справа налево

Стальная лента сечением 13х0,5 мм, покрытая полиамидом, длиной от 1000 до 6000 мм ( 40 – 240 дюймов)
Считывание показаний в мм справа налево

Линейка 300 из твердого алюминия для школ и ручных работ Vogel

Линейка из твердого алюминия сечением 35х1,5 мм с 1 мм шкалой для школ и ручных работ

Линейки 300-1800 из твёрдого алюминия Vogel

Сечение 50х5
Длина от 300 до 1800 мм
Деления травленные

Линейка 600 из твердого алюминия для школ и ручных работ Vogel

Линейка из твердого алюминия сечением 35х1,5 мм с 1 мм шкалой для школ и ручных работ

Линейка 1000 из твердого алюминия для школ и ручных работ Vogel

Линейка из твердого алюминия сечением 35х1,5 мм с 1 мм шкалой для школ и ручных работ

Метр складной алюминиевый

Алюминиевый складной метр, складывающийся на 10 частей

Линейка 2 м складная деревянная Vogel

Складная деревянная длиной 2000 мм из 10 частей сечением 3,2х16 мм

Линейки и Цифровые линейки, линейка для станка Электронная линейка для станка может быть в вертикальном или горизонтальном исполнении. Она подбирается в зависимости от особенностей конструкции станка. Предложенные модели имеют возможность вывода данных на специальный регистратор. В зависимости от сложности прибора выдаются значения по оси X или осям X+Y. Оптическая линейка, электронная оптическая линейка для станка.

Выбор региона
Заказ обратного звонка

Ваше имя

Телефон

Спасибо за ваше обращение!
Наш оператор свяжется с вами в течение 5 минут.

Ok

Заявка на покупку товара
Заполните форму быстрого заказа, наши менеджеры скоро свяжутся с вами

Ваше имя

Я представитель юридического лица

Спасибо за ваше обращение!
Наш оператор в скором времени свяжется с вами.

Ok

KA500 оптическая цифровая линейка – УЦИ и оптические линейки

  • Обзор
  • Модельный ряд
  • Фото
  • Документация

Технические характеристикиКомплектация и опции

Устройствоka500
Количество осей1
Дискретность измерения, мкм5
Диапазон измеряемы длин, мм70-470
Тип выходного сигналаTTL
Референтная точка1 на каждые 50 мм
Длина кабеля (стандарт), м3
Электропитание, В+5В (±5%) 80мА
*примечание * другая длина кабеля – опция
Габаритные размеры, мм18×20
Габаритные размеры упаковки ДхШхВ, мм
Вес упаковки, кг
Применение
Размеры примечание

Полная таблица характеристик

Базовая комплектация Опции
Кабель в металлической оплетке – 3 м
Защитный кожух, соответствующие длине линейки
Документация по эксплуатации и установке на русском языке
Комплект крепежных пластиной и уголков
Удлинитель кабеля 3 м
Удлинитель кабеля 10 м
Дискретность измерений – 1 мкм
Монтаж УЦИ и оптических линеек на станке Заказчика

Фото станка

  • Основные узлы растровой линейки
  • Габаритные размеры линейки и считывающей головки
  • Размеры линейки с защитным кожухом
  • Пример комплекта УЦИ и оптических линеек для оборудования станка
  • Внешний вид оптической линейки, установлены транспортные фиксаторы считывающей головки
  • Пример установки оптической линейки на суппорт токарного станка
  • Внешний вид оптической линейки с с кожухом, кабелем в броне (3м)
  • Пример установки магнитной линейки
  • Пример установки оптической линейки на 2 оси токарного станка
  • Устройство цифровой индикации и 2 оптических линейки

Преобразователь предназначен для преобразования линейных перемещений рабочих органов станков в электрические сигналы, содержащие информацию о величине и направлении этих перемещений.


Линейка KA-500 – оптическая цифровая микролинейка, предназначенная для пользователей с ограниченным пространством установки и для специфического применения. Вследствие трудоемкости процесса изготовления цена на данную серию линеек будет выше цен на остальной модельный ряд. Рабочая длина линейки составляет 70-470 мм.
Модульный фотоэлектрический преобразователь линейных перемещений закрытого типа
Моменты, на которые следует обратить внимание
a. Выбор длины измерительной линейки зависит от длины перемещения осей станка. Длина измерительной линейки должна быть больше максимальной длины перемещения станка.
*Защитный кожух в комплекте




Условия приобретения и заказ

Купить станок, посмотреть его в работе, ознакомиться со складом станков – Вы можете, связавшись с нашими менеджерами

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

Цена по запросу, доставка, ПНР, сервис



Устройство цифровой индикации и оптические линейки

УЦИ – Устройства Цифровой Индикации (DRO) идеальны для оснащения универсальных станков. Они дешевле и проще комплексов с ЧПУ, но позволяют пользоваться современными технологиями при модернизации станков. УЦИ (Дисплей/Позиционер) вместе с линейными датчиками чаще всего устанавливают на металлообрабатывающие токарные, фрезерные и расточные станки. Установив цифровую индикацию на станок, Вы повышаете производительность оператора и точность изготавливаемых изделий.

Возможно осуществление монтажа и проверки устройств цифровой индикации и преобразователями перемещений силами наших специалистов на Вашем оборудовании. Мы оказываем квалифицированные консультации по выбору необходимого оборудования.

Часто задаваемые вопросы – FAQ по УЦИ и оптическим линейкам:
1. Может ли УЦИ управлять перемещением.
Ответ: УЦИ серии SDS6 не может осуществлять управление перемещением по осям, только отображение координат
2. Можно ли УЦИ и оптические линейки устанавливать самостоятельно?
Ответ: Можно, соблюдая требования инструкций на УЦИ и оптические линейки.
3. Можете осуществить установку на нашем предприятии
Ответ: Да можем, для осуществления данной работы необходимо сообщить адрес нахождения станка, прислать его фотографии для определения мест установки. После этого будет скалькулирована стоимость работ и выезда специалиста
4. Срок гарантии на оборудование
Ответ: Стандартный срок гарантии составляет 12 месяцев с даты продажи. При условии отсутствия механических повреждений, загрязнений и квалифицированной установки

5. Осуществляете подбор аналогов вышедших из строя устройств и оптических линеек?
Ответ: Да осуществляем. От Вас требуется предоставить максимум информации с имеющихся на оборудовании шильдиков.
6. Могут ли на разных осях одного станка установлены оптические линейки с различной дискретностью?
Ответ: – да Могут. Дискретность каждой оси настраивается индивидуально.
7. Может ли оптическая линейка работать в условиях сильной вибрации
Ответ: Оптическая измерительная линейка является прецизионным измерительным устройством. Для обеспечения надежности ее работы следует избегать использования линейки в условиях вибрации и ударов.
8. Оптические линейки могут быть подключены к станку с ЧПУ для контроля позиции?
Ответ: Нет, в интерфейсе «по умолчанию» не предусмотрены реверсивные сигналы фаз А и B
9. Если от места установки оптической линейки до устройства индикации расстояние превышает 3 метра, что делать?
Ответ: Использовать удлинитель необходимой длины. Стандартно предлагается – Кабель в защитной металлической оплетке с разъемами длиной 3м, 10м
10. Наличие RS232
Ответ: RS232 порт есть только у УЦИ с маркировкой F, например SDS6-3vF
11. Возможно ли подключение инкрементного энкодера (например датчика угла поворота стола)
Ответ: Да возможно. Работает с датчиками определенной дискретности. см. руководство по эксплуатации на УЦИ
12. Есть ли какой-то рейтинг производителей оптических/цифровых линеек? Ответ: Признанным лидером (как по качеству, так и по дороговизне) является хайденхайн, далее Фагор, СКБ ИС. Их чаще всего ставят на станки с ЧПУ. На универсальные токарные, фрезерные или расточные станки достаточно дискретности 5 мкм или 1 мкм, что обеспечивается нашими линейками.





▲ Наверх

Устройство цифровой индикации X POS 3 DRO

Устройство цифровой индикации X POS 3 DRO – (digital readout) -> Цифровые линейки и уци -> Металлообрабатывающие станки JET
| |



Телефон: (495) 741-84-29
E-mail: [email protected]

Тел.: (495) 741-84-29

Главная -> Металлообрабатывающие станки JET -> Цифровые линейки и уци -> Устройство цифровой индикации X POS 3 DRO – (digital readout)

УЦИ, устройства цифровой индикации, предназначены для оснащения универсальных металлорежущих станков (токарных, фрезерных, сверлильных и т. п.) с целью повышения производительности работы, повышения точностных характеристик и выполнения сложных операций.

Основные функции

  • Обнуление
  • Метрическая/дюймовая система отсчета
  • Режим работы радиус / диаметр
  • Предустановка размера
  • Абсолютная / относительная система координат
  • Вызов запомненного значения (применяется для повторяющихся процессов)
  • Установка нулевого положения
  • Поиск центра детали
  • Память на 100 инструментов
  • Калькулятор
  • Корректор линейного перемещения.

Преимущества

  • Легкость монтажа и настройки
  • Удобство эксплуатации
  • Большие цифры на индикаторе
  • Низкая погрешность
  • Высокая точность работы
  • Удобные для пользователя функции.

Модель:

Дисплей цифровой индикации

Артикул:

51000200M

Количество осей

3

Цена деления

0,005 мм

Количество знаков на дисплее

8

Быстродействие

60 м/мин

Погрешность дискретности

±1 знак

Напряженке питания:

93-250 В, 30 ВА

Диапазон температур: рабочая / хранение

0°C – +40°C / -20°C +70°С

Цифровые линейки в металлическом корпусе


S

M

L

L1

56

60

60

L2

68

60

L3

70

76

90

L4

L0+102

L0+114

L0+142

L5

L0+112

L0+128

L0+162

h2

25,2

30

31,5

h3

10

16

27

h5

20

31,5

50

H5

43

52,5

80. 5

W2

27

W3

14

22

37

W5

18

23,5

38

T1

M5/Ø4

M6/Ø5

M6/Ø5

T2

M4

M5 (4x)

T4

Ø5

Ø6

Ø7

T5

Ø5

Ø6

Ø7

Артикул

Размеры: короткие

51000290

S 50 мм

51000300

S 100 мм

51000310

S 150 мм

51000320

S 200 мм

Артикул

Размеры: средние

51000301

M 100 мм

51000311

M 150 мм

51000321

M 200 мм

51000330

M 250 мм

51000340

M 300 мм

51000350

M 350 мм

51000360

M 400 мм

51000370

M 450 мм

51000380

M 500 мм

51000390

M 550 мм

51000400

M 600 мм

51000410

M 650 мм

51000420

M 700 мм

51000430

M 750 мм

51000440

M 800 мм

51000450

M 850 мм

51000460

M 900 мм

Артикул

Размеры: длинные

51000431

L 750 мм

51000470

L 950 мм

51000480

L 1000 мм

51000490

L 1100 мм

51000500

L 1200 мм

51000520

L 1400 мм

51000530

L 1500 мм

51000540

L 1600 мм

51000570

L 1900 мм

51000580

L 2000 мм

51000590

L 2100 мм

51000640

L 3000 мм



Наборы для монтажа и подключения цифровых линеек

Артикул

Описание

50000810

JMD-45PF

51000700

JVM-836VS

51000710

JTM-4VS

51000720

JTM-1050VS

51000730

GHB-1330

51000740

GHB-1340A

51000750

GHB-1440W3

51000760

GH-1640ZX

51000770

GH-1840ZX

51000780

GH-1860ZX

51000790

GH-1880ZX

51000800

GH-2280ZX



Каталог JET
Отрезные пилы
Ленточнопильные станки
Токарные станки
Сверлильные станки
Радиально-сверлильные станки
Фрезерно-сверлильные станки
Фрезерные станки
Станки для обработки листа
Ручные прессы
Трубогибы
Заточные станки
Резьбонарезные станки
Цифровые линейки и уци
Станочные тиски
Прайс-лист с ценами
Copyright ® 2007-2022 год

Цифровые линейки в Воронеже: 435-товаров: бесплатная доставка, скидка-90% [перейти]

Партнерская программаПомощь

Воронеж

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Торговля и склад

Торговля и склад

Сельское хозяйство

Сельское хозяйство

Все категории

ВходИзбранное

Цифровые линейки

1 598

2060

Цифровая лазерная рулетка 60см-18м, ультразвуковой дальномер измеритель расстояния, MyLatso электронная линейка

В МАГАЗИНЕще цены и похожие товары

12 257

Цифровая линейка, М 750

В МАГАЗИНЕще цены и похожие товары

14 008

Цифровая линейка, М 900 (JTM-4VS/JTM-1050VS)

В МАГАЗИНЕще цены и похожие товары

14 008

Цифровая линейка, М 800

В МАГАЗИНЕще цены и похожие товары

15 759

Цифровая линейка, S 100 (GHB-1440W3)

В МАГАЗИНЕще цены и похожие товары

11 382

Цифровая линейка, S 200 (GHB-1330/GHB-1340A/GHB-1440W3)

В МАГАЗИНЕще цены и похожие товары

30 643

Цифровая линейка, L 1500

В МАГАЗИНЕще цены и похожие товары

14 008

Цифровая линейка, S 50 (GHB-1330 / GHB-1340A)

В МАГАЗИНЕще цены и похожие товары

Линейки, угольники, транспортиры, лекала deVENTE Линейка алюминиевая 15см с двусторонней шкалой тип: линейка, материал: металл, длина шкалы: 15 см

ПОДРОБНЕЕЕще цены и похожие товары

36 771

Цифровая линейка, L 2000

В МАГАЗИНЕще цены и похожие товары

11 382

Цифровая линейка, М 650

В МАГАЗИНЕще цены и похожие товары

В МАГАЗИНЕще цены и похожие товары

Цифровая линейка, S 150

В МАГАЗИНЕще цены и похожие товары

В МАГАЗИНЕще цены и похожие товары

14 884

Цифровая линейка, L 950 (GH-1640ZX/GH-1840ZX)

В МАГАЗИНЕще цены и похожие товары

21 888

Цифровая линейка, L 1200

В МАГАЗИНЕще цены и похожие товары

10 506

Цифровая линейка, М 500 (JTM-4VS/JTM-1050VS)

В МАГАЗИНЕще цены и похожие товары

30 643

Цифровая линейка, L 1600

В МАГАЗИНЕще цены и похожие товары

Цифровая линейка, M 250 (JVM-836VS)

В МАГАЗИНЕще цены и похожие товары

45 526

Цифровая линейка, L 2100

В МАГАЗИНЕще цены и похожие товары

Линейка измерительная тундра, металлическая, шкала вытравлена, 150 мм тип: линейка, длина: 150 мм, шкала: метрическая

ПОДРОБНЕЕЕще цены и похожие товары

14 884

Цифровая линейка, L 1000 (GHB-1340A/GH-1440W3)

В МАГАЗИНЕще цены и похожие товары

Линейка измерительная тундра, металлическая, шкала вытравлена, 300 мм тип: линейка, длина: 300 мм, толщина: 1 мм

ПОДРОБНЕЕЕще цены и похожие товары

Цифровая линейка, M 300 (JTM-4VS)

В МАГАЗИНЕще цены и похожие товары

В МАГАЗИНЕще цены и похожие товары

10 506

Цифровая линейка, М 400 (ZX-серия/JVM-836VS/JTM-1050VS)

В МАГАЗИНЕще цены и похожие товары

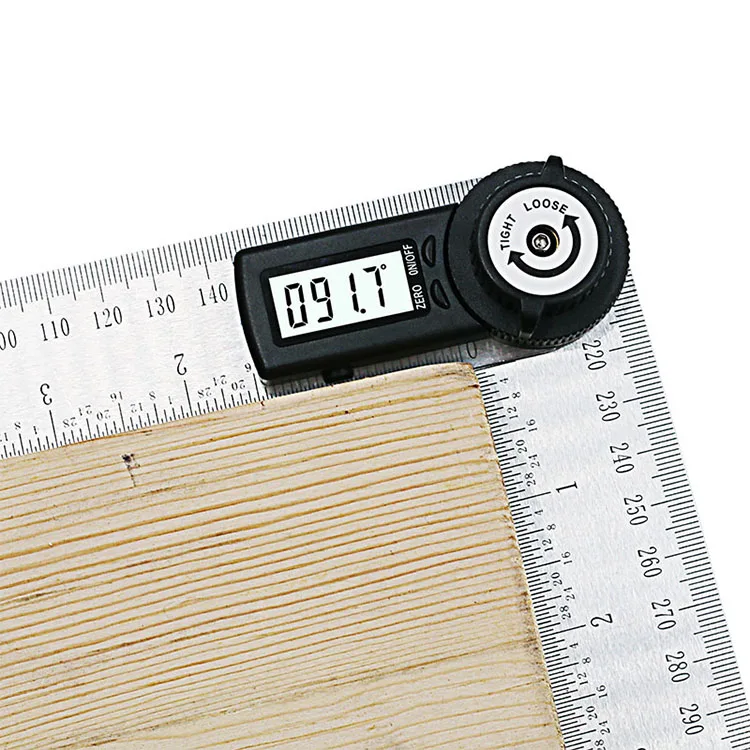

Цифровая линейка, угломер Linel 300 мм, 360*

ПОДРОБНЕЕЕще цены и похожие товары

13 832

Цифровая линейка вертикальная PL100-0020 Тип: линейка, Ширина: 200мм, Класс точности: 01,

ПОДРОБНЕЕЕще цены и похожие товары

10 000

Цифровая линейка JET 51001002 Sino 200 мм Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

Цифровая линейка горизонтальная PL100-1020 Тип: линейка, Ширина: 200мм, Особенности: электронная

ПОДРОБНЕЕЕще цены и похожие товары

Линейка измерительная тундра, металлическая, шкала вытравлена, 500 мм тип: линейка, длина: 500 мм, ширина: 535 мм

ПОДРОБНЕЕЕще цены и похожие товары

11 050

Цифровая линейка, М 350 Тип: линейка, Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

27 720

Цифровая линейка, S 150 Тип: линейка, Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

16 000

Цифровая линейка JET 51000440 М800 мм Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

Линейка измерительная тундра, металлическая, шкала вытравлена, 500 мм материал: Металл, вес: 49 гр., размер упаковки: 3 x 0.1 x 53.5 см.

ПОДРОБНЕЕЕще цены и похожие товары

21 041

Цифровая линейка горизонтальная PL100-1080 Тип: линейка, Ширина: 800мм, Особенности: электронная

ПОДРОБНЕЕЕще цены и похожие товары

2 550

3200

Цифровая линейка для станков 5403-200A Bridgeport Mill, 0-200 мм

ПОДРОБНЕЕЕще цены и похожие товары

16 589

Цифровая линейка для фрезерных станков JTM-4VS (JTM-949TS), JTM-1050VS (JTM-1050TS) JET М 900

ПОДРОБНЕЕЕще цены и похожие товары

12 000

Цифровая линейка М 400 Тип: линейка, Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

Цифровая линейка горизонтальная PL100-1015 Тип: линейка, Ширина: 150мм, Особенности: электронная

ПОДРОБНЕЕЕще цены и похожие товары

16 000

Цифровая линейка, S 50 Тип: линейка, Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

14 058

Цифровая линейка PROMA SINO КА300 170 мм, db9, для SPF-1000PS/PHS Производитель: Proma, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

Цифровая линейка горизонтальная PL100-1010 Тип: линейка, Ширина: 100мм, Особенности: электронная

ПОДРОБНЕЕЕще цены и похожие товары

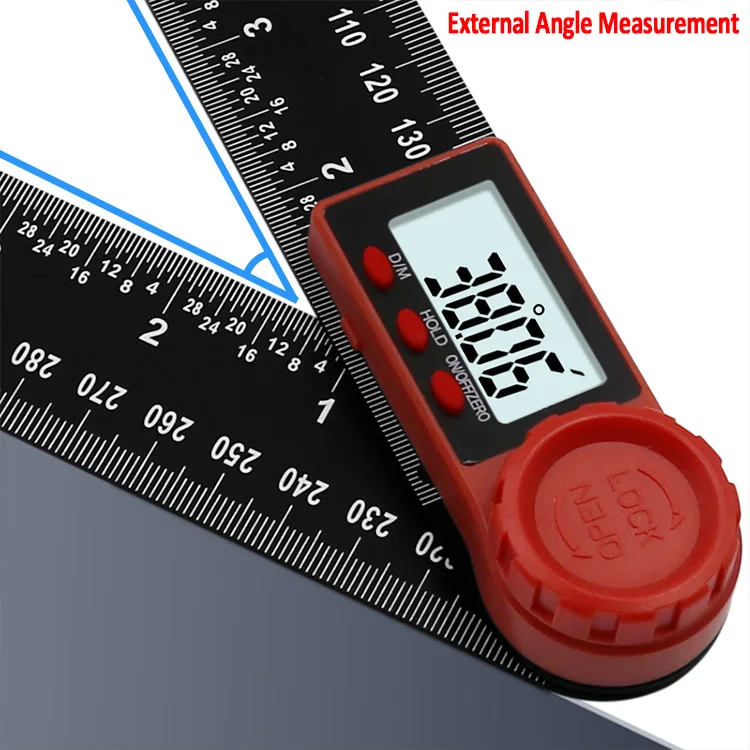

Электронный угломер транспортир (300 мм)/ Для ремонта интерьера кухни коридора дачи уклономер линейка угольник дизайнерский метр уровень цифровой лазер лазерный многофункциональный универсальный

ПОДРОБНЕЕЕще цены и похожие товары

97 500

Цифровая линейка, L 3000 Тип: линейка, Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

10 000

Цифровая линейка JET 51000310M S150 мм Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

35 000

Цифровая линейка, L 1600 Тип: линейка, Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

18 000

Цифровая линейка JET 51000300S S100 мм, для GHB-1440W3 Производитель: JET

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 4

SINO

  • Главная
  • Производители

Компания SINO специализирующаяся на производстве оптических линеек и устройств цифровой индикации, изготавливает устройства для различных промышленных задач.

  • Страна происхождения
    КНР

    Количество осей
    3 осей

    Дискретность
    1,5,10 мкм

  • Страна происхождения
    КНР

    Количество осей
    2 осей

    Дискретность
    0,5; 1, 5, 10 мкм

  • Страна происхождения
    КНР

    Количество осей
    1 осей

    Дискретность
    0,5; 1, 5, 10 мкм

  • Страна происхождения
    КНР

    Количество осей
    3 осей

    Дискретность
    0,5; 1, 5, 10 мкм

  • Страна происхождения
    КНР

    Количество осей
    6 осей

    Дискретность
    0,5; 1, 5, 10 мкм

  • Страна происхождения
    КНР

    Количество осей
    3 осей

    Дискретность
    0,5; 1, 5, 10 мкм

  • Страна происхождения
    Китай

    Тип
    кронштейн

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Длина измерения
    30~360 мм

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Общая длина
    70~1020

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Общая длина
    70-470

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Общая длина
    1000~3000

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Длина измерения
    3000 – 100000 мм

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Длина измерения
    120 мм

    Дискретность
    5 мкм

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Длина измерения
    170 мм

    Дискретность
    5 мкм

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Длина измерения
    220 мм

    Дискретность
    5 мкм

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Длина измерения
    320 мм

    Дискретность
    5 мкм

  • Страна происхождения
    КНР

    Тип датчика
    Датчик линейных перемещений

    Длина измерения
    220 мм

    Дискретность
    1 мкм

ремстанмаш — это решение конкретных задач

Исключительно профессиональная и информативная поддержка всех наших клиентов

Компания SINO специализирующаяся на производстве оптических линеек и устройств цифровой индикации, изготавливает устройства для различных промышленных задач.

Ваше имя

Номер телефона

Цифровая линейка для станка своими руками

Точность обработки деталей на металлорежущем оборудовании отслеживается с помощью оптоэлектронных датчиков оптической линейки, установленной на станине станка. Аналоговый сигнал с датчика поступает на устройство цифровой индикации (УЦИ), преобразуется в цифровой и визуализируется в виде числовых значений перемещения инструмента или детали по осям подач.

Устройство оптической линейки достаточно простое, но надежное, обеспечивающее высокую точность (до долей мкм) измерений. Ее основные элементы: прозрачная линейка с нанесенной микроскопической штриховкой и оптическая считывающая головка, перемещающаяся вдоль линейки. Считыватель при своем движении реагирует на череду рисок и промежутков, аналоговый сигнал по кабелю передается к устройству цифровой индикации. УЦИ преобразует количество пройденных линий в цифровую информацию и выводит на свой дисплей. Линейка имеет от одной до нескольких референтных точек для установки начала отсчета перемещения (нуля координат).

Оптические измерители (линейки) широко применяются как в новом оборудовании, так и при переоснащении и модернизации старого станочного парка. Экономический эффект при применении линейных оптических датчиков напрямую связан с повышением производительности металлообработки и упрощением работы оператора.

Все устройства цифровой индикации (УЦИ) в продаже от компании «Станкомашкомплекс» можно посмотреть по ссылке — /katalog-stankov/tokarnye/misc/.

Основные параметры оптической линейки

  • Рабочая длина.
  • Точность.
  • Тип сигнала.
  • Дискретность измерения.
Оптическая линейка KA600

Рабочая длина

Длина оптической линейки должна быть больше, чем паспортный ход станка. Учитывать следует не величину хода, а расстояние между жесткими упорами по измеряемой оси. Это предохранит выход из строя считывающего датчика (головки) по вине оператора либо при неисправности концевых выключателей оборудования. Рекомендуется рабочую длину электронно-цифровой линейки исходя из максимальной величины перемещения по оси +100 мм

Чем больше измеряемая длина – тем больше сечение и размер считывающей головки. Необходимо обеспечить минимальные деформации установленного внутрь корпуса измерительного стекла. Верно и обратное утверждение – чем меньше измеряемый ход оси – тем миниатюрнее может быть оптическая линейка и считывающая головка

Точность

Не стоит приобретать линейку, ориентируясь на ее высокий класс точности (доли микрон). Чем выше разрешение измерений, тем больше цена измерителя. Оптическая линейка не повысит точность станка, эта техническая характеристика зависит от паспортной точности и фактического состояния механики и люфтов опорных поверхностей. Внешние факторы тоже немаловажны: уровень вибрации при работе оборудования, температура и т. п. Без устранения всех негативных условий, без модернизации и соблюдения правил нормальной эксплуатации станков добиться даже паспортных показателей невозможно. И прецизионная измерительная система в виде оптической линейки высокого класса точности в этом случае не поможет.

Тип сигнала

Повышенная скорость передаваемого сигнала обеспечивается TTL логикой (тип сигнала – прямоугольные импульсы фаз A, B, Z с амплитудой 5В). Дискретность импульсов в несколько микрон (от 0,5 до 5) минимизирует погрешность измерения.

Возможно использование считывающей головки с RS-422 сигналом (присутствуют также фазы /А, /B, /Z).

Дискретность измерения

Величина чувствительности оптической линейки. Например обозначение дискретности 5 мкм обозначает, что электронная линейка передаст сигнал в УЦИ или ЧПУ (1 импульс фаз A или B) при перемещении равном или большем 5 мкм. Внутри этой зоны отследить положение оси затруднительно. Уменьшение дискретности измерения (повышение точности или сужение зоны нечувствительности) требует увеличения точности изготовления стекла и нанесения рисок, что приводит к увеличению стоимости. Большое количество импульсов в итоге может стать также ограничителем максимальной скорости перемещения по оси, т. е. принимающее сигналы устройство может воспринять не все импульсы, и позиция будет потеряна

Если сравнивать оптические и магнитные измерители (и те и другие применяются сегодня довольно активно), то у последних отсутствует нормирование класса точности показаний, как правило, измерительная погрешность магнитных линеек лежит в пределах от ±20 до ±40 мкм на метр.

Что выбрать: магнитную или оптическую линейку

При необходимой высокой точности (до 2-3 микрон на каждый метр перемещений) на металлорежущем оборудовании практически любого типа применяют оптоэлектронные измерители (линейки). Ориентируясь на финансовую выгоду, оборудование часто оснащают магнитными линейками, имеющими более низкую точность измерения. Но цена магнитного измерителя начинает выигрывать у стоимости оптической линейки только у моделей с рабочей длиной от полуметра.

Магнитные линейки:

  1. Используют преимущественно на шлифовальных и расточных станках, экономически целесообразно применение при измерении длин от 3м
  2. Не применяют на станках с погрешностью менее 10 мкм/м. Токарное, фрезерное, шлифовальное и другие типы металлорежущего оборудования в этом случае оснащают оптическими датчиками.
Магнитная линейка KA800M

KA-800 – серия линеек с магнитной лентой. Применяется на станках с перемещением узлов больше 3 метров. Система индикации SDS6 может одновременно работать как с оптическими так и с магнитными линейками

Оптические линейки

Серия КА оптических линеек от Guangzhou Lokshun CNC Equipment ltd учитывает практически все запросы как производителей металлорежущего оборудования, так и конечных потребителей. Серия отличается высокой дискретностью измерения (сигнал передается через каждые 1 или 5 мкм перемещения в зависимости от дискретности линейки), что сводит к минимуму позиционную ошибку. Оптические линейки снабжены корпусами, защищающими рабочие поверхности от металлической стружки, шлама, СОЖ.

  • КА-200 — датчики линейных перемещений, обладают малым габаритным сечением (16х16 мм), устанавливаются в узких местах, используются для специфических измерений.
  • КА-300 — оптическая линейка с рабочей длиной 70-1020 мм, отличается простотой и рациональностью конструкции, достаточной жесткостью. Наиболее популярный продукт.
  • КА-500 — специальная линейка с оптической головкой для перемещений от 70 до 470 мм. Отличается компактностью, может монтироваться в ограниченных пространствах.
  • КА-600 — несмотря на значительную длину измерителя, характеризуется достаточной жесткостью, достигаемой за счет установки дополнительных опор и фиксаторов в любых доступных местах по длине линейки. Благодаря этому, при рабочей длине от 1000 до 3000 мм обладает значительной сопротивляемостью вибрации.

Для учета всех параметров и характеристик при выборе оптической линейки проконсультируйтесь со специалистом.

Получить консультацию

по инструменту, методам обработки, режимам или подобрать необходимое оборудование можно связавшись с нашими менеджерами или отделом САПР

Также Вы можете подобрать и приобрести режущий инструмент и оснастку к станку, производства Тайваня, Израиля

Отправляя заявку, вы соглашаетесь с политикой конфиденциальности

Автор Владимир 68 , 9 ноября, 2017

15 сообщений в этой теме

Создайте аккаунт или войдите для комментирования

Вы должны быть пользователем, чтобы оставить комментарий

Создать аккаунт

Зарегистрируйтесь для получения аккаунта. Это просто!

Nav view search

Навигация

Искать

Цифровые линейки, установка на фрезер WMD-16

  • ” onclick=”window.open(this.href,’win2′,’status=no,toolbar=no,scrollbars=yes,titlebar=no,menubar=no,resizable=yes,w >

Подробности Обновлено: 08.12.2016 22:20 Автор: Алешкин Просмотров: 1673

Пришло время поставить линейки на мой фрезерный станочек…

За прошедшие время эксплуатации линеек установленных на токарный станок, они заметно упростили выполнение разных работ.

А мой фрезер WMD-16 давно ждал, когда его оборудуют подобным устройством. И тут подвернулась пара линеек, как раз в размер, на барахолке любителей стружки, я взял, тем более, что дисплей и большая 500 мм. линейка давно у меня пылились в закромах.

И вот что из этого вышло….

Для установки дисплея использовал стальной уголок, прикрутив его к полке, получил поворот в право и влево.

Дисплей имеет встроенный сильный магнит, поэтому больше не чего и не нужно делать он сам себя отлично держит.

Большую 500мм. линейку установил на изготовленные кронштейны из бруска алюминия, выпилив уголок и разрезав его на три части, два кронштейна и поводок …

Заготовка, уголок для крепления.

Уголок для крепления режим на три части.

Отверстия для крепления кронштейнов самой линейки.

Отверстия для крепления уголков к столу фрезера.

Делаем углубления для шляпок винтов.

Устанавливаем на место крепления и линейку.

Примеряем поводок для линейки.

Дорабатываем и сверлим отверстия под крепления.

Готовый повадок, устанавливаем на место.

Установил защиту от стружки из двух уголков, здесь лучше подошёл бы квадратный профиль, но у меня его нет.

Заготовка для сухариков они будут держать защитный козырёк или кожух.

Готовые сухарики с винтами вставлены в паз стола.

Работаем над защитным кожухом.

Кожух почти готов.

Устанавливаем на станок.

Добавляем второй уголок.

Большая линейка по оси Х готова.

Проверил, не цепляют ли козырёк тиски, выступающие за пределы стола.

Маленькие линейки установил на кронштейны, нарезанные из кругляка в виде шайб.

А поводки вырезал из листовой стали.

Начал с разметки и нарезки резьбы под места установки линеек.

Устанавливаем линейки осей Z и Y на свои места.

Делаю поводки для осей Z и Y.

Устанавливаю повадок на ось Y.

Устанавливаю повадок на ось Z.

Пришло время испытать.

Но включив двигатель станка, цифры заскакали на табло как бешеные.

На токарном станке с таким двигателем, такого эффекта не было, правда там линейки с другим интерфейсом USB и для них нужен другой дисплей.

Пришлось изолировать двигатель от станка, поставив пластиковые шайбы.

Возможно это проблема именно этого мотора.

До конца я так и не разобрался, с этим эффектом.

Проверил показания индикатора и линеек по всем осям станка, цифры совпали что очень радует, хотя показания на дисплее, заметно запаздывают при быстром перемещении.

Но это всё равно намного удобней, чем работать по лимбам станка.

Возможно я в своём варианте, по установки линеек, сделал, что то не правильно, но вы можете использовать мой опыт, и не допускать ошибок уже у себя на аналогичном станке.

Сейчас 26 гостей и ни одного зарегистрированного пользователя на сайте

‎Ruler® в App Store

Описание

Самые совершенные линейки для вашего телефона! Он включает в себя классическую линейку, рулетку и линейку для фотоаппарата.

Особенности:
– Элегантный дизайн
– Измерение в дюймах и сантиметрах
– Ползунки для точного измерения мелких объектов
– Режим линейки камеры для измерения объектов с помощью камеры
– Режим фотомер для добавления данных измерений к вашим фотографиям.

Версия 3.6.2

Мелкие исправления ошибок

Рейтинги и обзоры

27,2 тыс. оценок

Вполне нормально

Что ж, я попробовал измерить фото с помощью четверти, это довольно точно для небольшого предмета. Что касается измерения более крупного объекта, я не пробовал, но надеюсь, что это сработает. В моем старом телефоне нет AR, поэтому линейка AR не будет работать, но это хорошее приложение. Я получил бесплатную версию, но посмотрел около 3 видео, чтобы обновить ее до профессиональной версии. Так что это приятный штрих … вы можете проверить другие приложения, некоторые из которых бесплатны, так что вперед и проверить их. Я сделал, и я счастлив до сих пор.

Худшее приложение, которое я когда-либо видел

Хорошо, начиная с того, что эта штука не такая уж и точная, и даже использование ее более 5 секунд обойдется мне в 5 долларов?!
Какого черта? Кроме того, просто возмутительно видеть, что это мусорное «приложение» на самом деле бесплатно только тогда, когда вы используете его в течение 3 секунд! Это даже не стоит вашего времени и денег, и я понятия не имею, откуда столько хороших отзывов об этой штуке. Сначала я загрузил его просто для домашней работы, но после того, как я открыл его на 2 секунды, появилось объявление о покупке, и я нажал «отменить». Затем через 3 секунды использования так называемой «линейки» выскочило сообщение: время измерения «превышено». Купите обновление, чтобы отменить это ограничение, или подождите 20 секунд. ИЗВИНИТЕ МЕНЯ? Я использовал его в течение 3 секунд! Как я превысил какой-либо предел? Одна только мысль об этом чертовом приложении вызывает у меня желание бросить его. Как это приложение вообще получило 2 звезды? Через 30 секунд я просто удалил эту глупую трату своего времени. И, разработчик, если вы это читаете, засуните голову в мусорное ведро, удалите это приложение и никогда больше ничего не делайте, потому что вы его испортите… сильно!
ЭТО ПРИЛОЖЕНИЕ НЕ РЕКОМЕНДУЕТСЯ!

Денежный захват

Существует установленное количество СЕКУНД, в течение которых вы можете измерять, прежде чем линейка станет пиксельной, и вам будет предложено обновить или подождать 10 секунд, прежде чем вы сможете продолжить измерение. Это повторяется снова и снова. 10-15 секунд измерения и 10 секунд пиксельного экрана, предлагающего обновиться.

Эта линейка измеряет только в см, что неплохо. Но для других пользователей в США, которые не используют активно CM, это может быть крайне непрактично, и вы должны платить, чтобы иметь возможность измерять в дюймах.

Разработчикам: я рекомендую лучший способ реализовать вашу «профессиональную» версию, который не нарушает работу всего приложения. Зачем вообще предлагать бесплатную версию?

Очень разочаровывающий дизайн. Тот факт, что у этого приложения так много положительных отзывов, выводит его на вершину экрана поиска в App Store. Это буквально тонкая грань между «приложением» и МОШЕННИЧЕСТВОМ.

Apple должна удалить это приложение или уменьшить его в результатах поиска и позволить другим, более удобным для пользователя приложениям с большей функциональностью появляться ближе к началу.

Пользователи Apple, IOS часто обращают внимание на звездочки при поиске приложения. Это один из главных моментов при принятии решения о загрузке приложения. Разрешение этого в верхней части результатов поиска очень антипотребительское.

Разработчик Tue Nguyen Minh указал, что политика конфиденциальности приложения может включать обработку данных, как описано ниже. Для получения дополнительной информации см. политику конфиденциальности разработчика.

Данные не собираются

Разработчик не собирает никаких данных из этого приложения.

Методы обеспечения конфиденциальности могут различаться, например, в зависимости от используемых вами функций или вашего возраста. Узнать больше

Информация

Продавец
Ту Нгуен Минь

Размер
46,2 МБ

Категория
Утилиты

Возрастной рейтинг
4+

Авторское право
© 2014 Phoenix Solutions

Цена
Бесплатно

  • Сайт разработчика
  • Тех. поддержка
  • Политика конфиденциальности

Еще от этого разработчика

Вам также может понравиться

Цифровые линейки

— Magnescale®

Цифровые измерительные системы с магнитной лентой компании Magnescale (ранее SONY Precision Technology) состоят из линейного магнитного материала и считывающей головки, которая бесконтактно перемещается по магнитной ленте. Этот принцип измерения не изнашивается, очень надежен и обеспечивает высочайшее разрешение до 0,2 микрона.

Дополнительная информация доступна в разделе сервис/Magnescaleservice.

PL20C — Magnescale®

Цифровая линейка

СЛ110, СЛ130

Диапазоны

Профиль 200 – 2000 мм, лента 200 – 30000 мм

Линейность макс.

10 мкм

Скорость смещения

300 м/мин

Выход

Линейный драйвер TTL (RS422), A/A*, B/B*

Номинальное напряжение

+5 В пост. тока ±5 %

Класс защиты

IP65

Подключение к

Дисплей, интерполятор

Скачать

  • Технический паспорт
  • CAD-данные (по запросу)

PL81, PL82 – Magnescale®

Цифровая линейка

СЛ110, СЛ130

Диапазоны

Профиль 200 – 2000 мм, лента 200 – 30000 мм

Линейность макс.

10, 20, 25, 50, 100 мкм, регулируемый

Скорость смещения

300 м/мин

Выход

Линейный драйвер TTL (RS422), открытый коллектор HTL

Номинальное напряжение

+5 В пост. тока ±5 %, 10…30 В пост. тока

Класс защиты

IP67

Соединение с

Счетчик

Скачать

  • Технический паспорт
  • CAD-данные (по запросу)

МБ-ЛК, МБ-ЛКМ®

Цифровая линейка

МБ-ХХХ-2-СТ

Диапазоны

200 мм – 50 м

Линейность макс.

5 мкм

Скорость смещения

120 м/мин

Выход

Линейный драйвер TTL (RS422), A/A*, B/B*, Z

Номинальное напряжение

+5 В пост. тока ±5 %

Класс защиты

IP67

Референц-точка

да

Подключение к

Дисплей, Счетчик

Скачать

  • Технический паспорт
  • CAD-файл

mb-serie. zip

PL60 с интерполятором MJ100/110 — Magnescale®

Цифровая линейка

СЛ331

Диапазоны

200 – 8000 мм

Линейность макс.

5, 10 мкм, регулируемый

Скорость смещения

250 м/мин

Выход

Линейный драйвер TTL (RS422), HTL, A/A*, B/B*

Блок питания

+5 В пост. тока ±5 %

Класс защиты

IP65

Референц-точка

дополнительно с внешним SETP16

Подключение к

Скачать

  • Технический паспорт
  • CAD-данные (по запросу)

PL101 – Magnescale®

Цифровая линейка

Серия SL700

Диапазоны

50 мм – 100 м

Линейность макс.

0,2 мкм

Скорость смещения

6,4 м/с, 24 м/с

Выход

1 Vss, Sin, Cos, линейный драйвер TTL (RS422), A/A*, B/B*, Z

Блок питания

+5 В пост. тока ±5 %

Класс защиты

IP50 – IP67

Референц-точка

без, один, мультиреф.

Подключение к

интерполятор

Скачать

  • Технический паспорт
  • CAD-данные (по запросу)

PL25 с интерполятором MJ100/110 — Magnescale®

Цифровая линейка

СЛ110, СЛ130

Диапазоны

Профиль 200 – 2000 мм, лента 200 – 30000 мм

Линейность макс.

5, 10, 25, 50, 125 мкм, регулируемый

Скорость смещения

300 м/мин

Выход

Линейный драйвер TTL (RS422), HTL, A/A*, B/B*

Блок питания

+5 В пост. тока ±5 %

Класс защиты

IP65

Референц-точка

опционально с внешним SETP16

Соединение с

интерполятор

Скачать

  • Технический паспорт
  • CAD-данные (по запросу)

Цифровые линейки для построения моделей — точки измерения

$9.00

Вы создаете или редактируете выкройки одежды в векторной программе, такой как Illustrator? Вы расстроены, пытаясь получить правильных кривых на ваших цифровых шаблонах в вашей программе? Я разработал эти цифровые изогнутые линейки, чтобы сделать цифровое изготовление выкроек немного более похожим на настоящее и, наконец, получить эти идеально изогнутые вырезы, рукава, бедра и многое другое.

В этот комплект входят три стандартных отраслевых линейки кривых: кривая Variform (бедро), французская кривая и кривая бедра. Все они масштабированы и отмечены (см и дюймы), чтобы помочь вам создавать точные кривые на ваших цифровых шаблонах в вашей любимой векторной программе (например, Adobe Illustrator). Он даже поставляется с версией для печати на всякий случай, если вам это нужно!

Эти линейки были созданы для создания цифровых моделей в Adobe Illustrator. Посмотрите видео ниже, чтобы узнать, как использовать эти линейки для оптимизации и улучшения процесса создания цифровых моделей.

Прокрутите вниз, чтобы узнать больше

Добавить в корзину

ХАРАКТЕРИСТИКИ:
  • Цифровые изогнутые линейки для быстрого и простого создания точных кривых на ваших цифровых шаблонах

  • Экономьте время, используя линейку в качестве изогнутой линии без трассировки! (см. видео ниже)

  • Быстро вставляйте линейки в любой документ ИИ без копирования и вставки с помощью прилагаемой предварительно созданной библиотеки символов. выкройки одежды, выкройки аксессуаров и многое другое!

  • Аккуратно создавайте следующие типы изгибов: вырез горловины, проймы, рукава, бедра, талия и многое другое!

ЧТО ВКЛЮЧЕНО:
  • Готовая, масштабированная и полностью размеченная традиционная линейка кривых бедер для создания точной линии талии, изгибов бедер и т. д. (2 версии – одна в см и одна в дюймах)

  • Предварительно изготовленная, точно в масштабе и полностью маркированная традиционная французская линейка для создания точных изгибов горловины, оката рукавов, пройм и т. д. (2 версии – одна в см и одна в дюймах)

  • Предварительно изготовленная в точном масштабе и полностью маркированная традиционная линейка Variform (Hip) Curve Ruler для создания точной линии талии, изгибов бедер и т. д. (2 версии — одна в см и одна в дюймах)

  • Поставляется как:

    • 1 файл Adobe Illustrator ( все 6 линеек объединены в 1 файл )

    • 1 библиотека символов AI без ознакомьтесь с этим учебным пособием о том, как загрузить библиотеку Adobe Symbol , если вы не знакомы с процессом )

    • Руководство пользователя в формате PDF ( с советами по использованию и ссылками на учебные пособия, которые помогут вам начать работу )

    • 3 файла PDF для печати (, если вам нужны физические версии в крайнем случае – размер Letter можно распечатать с каждым типом линейки в отдельном файле )

    • Типы файлов для других программ, пакет (, если вы’ Если вы хотите использовать эти файлы в программах, отличных от Illustrator, я предоставил следующие типы файлов для каждой линейки: AI, EPS, PDF, PNG, SVG )

или Ladies Foundations Patterns и получите эти линейки как часть этого набора!

WHO’S IT FOR:

RELATED READING & TUTORIALS:
  • Introduction on Digital Patternmaking

  • Introduction to Digital Patternmaking (Video)

  • Need help adding your new библиотека линеек для создания шаблонов в Adobe Illustrator? Посмотрите этот урок!

  • Посмотрите это видео для демонстрации о том, как использовать эти цифровые изогнутые линейки в Adobe Illustrator :

Часто задаваемые вопросы:
  1. Моя цифровая загрузка так и не появилась ИЛИ срок действия моей цифровой ссылки для загрузки истек, что мне делать?

    Никаких проблем! Если вы не получили цифровую загрузку сразу после покупки, подождите до 24 часов, пока пройдет оплата. Затем обязательно проверьте папки с нежелательной почтой и спамом и внесите наш адрес электронной почты в белый список. Если вы все еще не видите его, пожалуйста, свяжитесь со мной , и я могу повторно отправить его вам и / или помочь вам устранить неполадки.

    Ссылка для скачивания активна в течение 24 часов, а затем истечет, чтобы защитить продукты от кражи или несанкционированного распространения. Если вы пропустили отсечку, просто свяжитесь со мной и я обновлю ссылку для вас.

  2. Я не понимаю, как пользоваться моим новым инструментом цифрового дизайна, или у меня есть вопросы. Есть ли у вас какие-либо видео/учебники или я могу обратиться к вам с вопросами?

    Обучение использованию нового инструмента может потребовать небольших предварительных затрат времени, чтобы сэкономить вам много времени в долгосрочной перспективе! У меня есть множество бесплатных руководств и видео, связанных со всеми моими цифровыми продуктами. Проверьте описание продукта (выше), чтобы найти ссылки на учебные пособия и видеоролики, которые непосредственно относятся к приобретенному вами продукту. Для некоторых продуктов вы также найдете пошаговое руководство или руководство, включенное в ваш пакет файлов, которое будет включать дополнительные инструкции и ссылки. Если у вас все еще есть вопросы или вам просто нужна дополнительная помощь, не стесняйтесь связаться со мной . Я бы хотел помочь вам встать на путь!

  3. Я использую старую версию Adobe Illustrator, подойдет ли она мне?

    Да, если вы используете CS6 или более позднюю версию, это вам подойдет! Если вам нужна «сохраненная» версия или у вас возникли проблемы с работой файла, пожалуйста, , свяжитесь со мной , и я могу выслать версию файла, которая вам подойдет.

  4. Включенная библиотека символов отображается пустой, когда я открываю ее, что мне делать?

    Включенная библиотека символов позволяет автоматически получать доступ к линейкам в любом файле без необходимости копирования и вставки. Если вы попытаетесь открыть этот файл библиотеки, он будет пустым. Вместо этого вам нужно добавить библиотеку символов непосредственно в программу Illustrator. Вот видео о том, как это сделать: Как добавить библиотеку ресурсов в Adobe Illustrator

  5. Я использую другую векторную программу, они мне подойдут?

    Эти линейки были созданы специально для Adobe Illustrator, однако наши клиенты успешно использовали их в других программах, таких как Inkscape, Affinity Designer, Clo 3D, Procreate и Photoshop. Я предоставил дополнительные типы файлов, если вы хотите попробовать использовать эти линейки в другой программе (см. список выше), однако я не гарантирую, что эти линейки будут работать для каждой программы или каждого приложения. Не стесняйтесь обращаться за помощью по устранению неполадок или если у вас есть вопросы, будут ли они работать с вашей программой! Вы также можете проверить веб-сайт поставщиков программ, какие типы файлов они могут импортировать.

Если у вас есть другие вопросы или вам нужна помощь, пожалуйста, обращайтесь в любое время . Я всегда рад помочь!

изготовленных на заказ линеек красного цвета, персонализированных вашим логотипом

Ваш логотип на 1000 товарах!

22 найдено продуктов

1 из 1

1 из 1

Категории

School & Spirit (22)

Правители (22)

Инвентаризация

в складе (15)

ОТ запас (6)

Color

Black (2)

Blue (22)

Brown (2)

Gold (2) Blue (22)

(2)

Gold (22). 1)

Серый (1)

Зеленый (17)

Оранжевый (5)

Розовый (4)

Фиолетовый (1)

Красный (22)

Серебристый (1)

Белый (

9000)

Украшение

Полноцветный (4)

Экологичный

Переработанный (4)

Особенность

СЛАДКА (1)

Материал

Эмаль (5)

Пластик (6)

Поставщик

Aakron Line (14)

Garyline (4)

Hit (1)

. (1)

Иллини (1)

Lincoln Line (1)

Красный

Очистить все

612 ИЛЛИНИ

6 цветов

12 Гибкая линейка

от $1,58

250 мин

В наличии

80-97106 АЛ

4 цвета

6 Пластиковая линейка (спереди), полноцветная цифровая

от $1,67

250 мин

Ограниченный запас

82-97106 АЛ

4 цвета

6 Пластиковая линейка (сзади), полноцветная цифровая

от $1,84

250 мин

Ограниченный запас

АЛ

8 цветов

Эмалевое покрытие Критерии

от $1,72

250 мин

В наличии

АЛ

5 цветов

Деревянная линейка Mood 30 см

от 0,95 $

500 мин

Нет в наличии

95512 АЛ

5 цветов

12 эмалированных деревянных линейок – английская метрическая шкала

от 0,70 долл. США

500 мин

В наличии

97012 АЛ

3 цвета

12 пластиковых линеек со скошенной кромкой

от $1,23

250 мин.

Нет в наличии

97106 АЛ

4 цвета

6 пластиковых линеек

от $0,88

250 мин

Ограниченный запас

РУЛ6 ГЭРИ

4 цвета

6 линейка

от $0,59

500 мин

Ограниченный запас

РУЛ12 ГЭРИ

6 цветов

12 линейки

от $0,92

250 мин

Ограниченный запас

ДПРУЛ6 ГЭРИ

4 цвета

6 линеек – 4c цифровой оттиск

от $0,96

500 мин.

Ограниченный запас

ДПРУЛ12 ГЭРИ

6 цветов

12 Линейка-4c Цифровая печать

от $1,41

250 мин

Ограниченный запас

80-97012 АЛ

3 цвета

12 пластиковых линеек со скошенной кромкой, полноцветная цифровая

от $2,30

250 мин

Ограниченный запас

55228 ХИТ

5 цветов

6 Линейка для снятия стресса Push Pop

от $1,62

100 мин

Ограниченный запас

80-95412 АЛ

5 цветов

12 эмалированных деревянных линейок, полноцветный цифровой

от 2,17 долл. США

500 мин.

В наличии

АЛ

5 цветов

6 линейка Mood Wood Ruler

от 0,63 $

500 мин

Нет в наличии

АЛ

5 цветов

Деревянная линейка Mood, 15 см

от 0,63 $

500 мин

Нет в наличии

95933 АЛ

5 цветов

Складные линейки — эмаль

от 3,80 долл. США

250 мин

В наличии

АЛ

5 цветов

12 Mood Wood Ruler

от 0,95 $

500 мин

Нет в наличии

FLEXRULE КОРОНА

2 цвета

Гибкая линейка 12 дюймов

от 0,92 долл. США

250 мин.

Нет в наличии

95412 АЛ

5 цветов

12 эмалированных деревянных линейок – английская шкала

от 0,68 долл. США

500 мин.

В наличии

РО7 ЛИНКОЛЬН

5 цветов

Полупрозрачная линейка

от $1,25

250 мин

Не можете найти нужный товар?

Пусть наши специалисты по промо найдут его для вас!

888-515-1026

Промо с целью

Устойчивые продукты

Мы реализуем и продвигаем широкий выбор экологически чистых и устойчивых рекламных продуктов.

Покупайте экологически чистые продукты ›

Гарантия отсутствия горя

Мы гарантируем, что вы получите свой декорированный продукт таким, каким вы его хотите, или он будет у нас.

О нас >

Фирменные магазины

Магазины сувениров компании для ваших сотрудников, франшиз, клиентов или команд.

Создайте свой магазин ›

Посажено одно дерево

Мы верим в экологичность, поэтому сажаем дерево при каждом заказе

Учить больше

СКИДКА 10%

Подпишитесь и получите скидку 10% на следующий заказ! Кроме того, узнавайте первыми о специальных предложениях, идеях продуктов, советах и ​​​​рекомендациях.

Покупки

Фирменные магазины Политика возврата Гарантия отсутствия горя Наши поставщики

Компания

О нас Блог Присоединиться к нашей команде Политика конфиденциальности условия обслуживания

Мы здесь, чтобы помочь!

с понедельника по пятницу с 9:00 до 20:00 по восточному поясному времени

888-515-1026

ООО “ПромоЛиф” 2022

Работает на: Программное обеспечение рекламных продуктов MPower

АСИ 300534

Эта цифровая линейка на колесиках упрощает все измерения

Лорен Вадовски, 23 июля 2020 г. , 8:00 по восточноевропейскому времени в разделе «Обзоры продуктов»,

Вы измеряете этот последний крошечный кусочек ткани для аппликации прототипа балетного костюма. Вы хотите знать, сколько материала вам понадобится для еще двадцати пачек. Но изгибы аппликации замысловатые, и ваша рулетка не может охватить все ее края. Время снова оценить. Или это? Разве не было бы здорово, если бы было что-то, что избавило бы вас от догадок при шитье или столярных работах? Что-то, что могло бы точно сказать вам, сколько материала вам нужно, а не просто оценить?

Цифровая линейка Rollova в использовании

Теперь есть ROLLOVA, цифровая линейка. Инновационная линейка, которая катится по любому объекту, материалу или поверхности, ROLLOVA позволит вам легко и быстро измерить каждую кривизну и неудобную поверхность. Так что больше не нужно беспокоиться о перерасходе или недозаказе материала. С этим устройством вы точно знаете, сколько всего вам нужно. Пришло время отложить вашу обычную линейку и хлипкую рулетку. ROLLOVA поможет вам лучше измерить любую поверхность. Это также стильный портативный рабочий аксессуар.

Как работает РОЛЛОВА?

ROLLOVA обеспечивает точность измерений кончиками пальцев. Это цифровая линейка, основанная на сверхустойчивой технологии измерения поверхностей, когда вы катите устройство. Это приводит к исключительно точным результатам, которые помогут вам правильно выполнить проект с первого раза. В современном быстро меняющемся мире, где ожидания растут с каждым днем, ROLLOVA даст вам уверенность в том, что ваша работа на высоте.

Простая в использовании прокатная линейка

Несмотря на то, что то, что он делает, звучит сложно, эта цифровая прокатная линейка проста и интуитивно понятна в использовании. Просто нажмите и удерживайте кнопку на задней панели устройства и прокатите ROLLOVA по поверхности, которую вы хотите измерить. Пока вы катитесь, ROLLOVA создаст и сохранит точные измерения. Так что больше не нужно бороться с шаткой алюминиевой рулеткой, когда вы измеряете подоконник.

Для домашнего использования вам не придется просить детей или супруга помочь вам удерживать рулетку, пока вы измеряете шторы. ROLLOVA позволяет измерять любую поверхность или материал одной рукой. Более того, в отличие от алюминиевой рулетки, ROLLOVA не щелкнет пальцем, если вы уберете ее слишком быстро. Это потому, что с этой цифровой вращающейся линейкой нечего убирать.

Цифровая прокатная линейка ROLLOVA на столе

Простое измерение радиусов или диаметров

Не можете вспомнить формулу для расчета радиуса из класса геометрии? Без проблем. ROLLOVA может работать с радиусами и диаметрами. Просто нажмите на колесо один раз, чтобы измерить радиус, и дважды, чтобы добавить диаметр. Три щелчка возвращают линейку в нормальный режим. Еще никогда не было так быстро определить диаметр фарфоровой чашки, которую вы делаете, или кофейного столика, который вы собираете.

Цифровая линейка Rollova на столе

ROLLOVA измеряет в любых единицах измерения

Вам нужно измерить ваш продукт в сантиметрах для отправки в Европу? Эта цифровая вращающаяся линейка позволяет легко переключаться между метрическими и британскими единицами измерения. Дважды нажмите основную кнопку на задней панели устройства, чтобы получить доступ к настройкам, затем поверните колесико, чтобы выбрать дюймы (в дробном или десятичном режиме) и сантиметры. Таким образом, вы сможете обеспечить точные измерения для любого клиента, независимо от того, в какой части мира он живет. Вам также не придется останавливать рабочий процесс, чтобы преобразовать размеры, которые вы не понимаете. С этой вращающейся линейкой у вас в руках будет устройство, готовое внести изменения, когда вы нажмете кнопку.

Цифровая линейка ROLLOVA в футляре

Цифровая линейка, которая сохраняет ваши прошлые измерения

Какой длины стол, который вы измеряли вчера? С ROLLOVA вы можете быстро и легко получить доступ к измерениям, которые вы ранее измеряли. Просто дважды нажмите главную кнопку, откройте настройки и поверните колесо, чтобы найти сохраненное измерение. Устройство может хранить до 99 сохраненных измерений. Так что вам не придется листать набросанные заметки или искать в смартфоне те числа, которые вы записали вчера или даже на прошлой неделе. ROLLOVA сэкономит ваши измерения.

Цифровая линейка ROLLOVA в кармане

Путешествуйте куда угодно с ROLLOVA

Эта цифровая линейка легко помещается в кармане или рабочей сумке, поэтому ее можно брать с собой куда угодно. Изготовленный из нержавеющей стали и отличающийся современным минималистичным дизайном, ROLLOVA — идеальный гаджет для творческих профессионалов и любителей. Вы произведете впечатление на клиентов и почувствуете себя круто, используя эту цифровую линейку в своем следующем проекте на месте. ROLLOVA также поставляется в гладком кожаном чехле, который защищает его от пыли и царапин. Это также выглядит профессионально.

Получите удовольствие от версии 18K

Нравится ли вам, чтобы ваши рабочие гаджеты были более модными? Имеет смысл использовать высококачественные инструменты, когда вы работаете с известными клиентами или другими людьми, на которых хотите произвести впечатление. Лимитированная серия ROLLOVA с покрытием из 18-каратного золота дает вам это. Отличается стильным дизайном и функциональностью. Утонченная версия обычной ROLLOVA, издание 18K станет идеальным подарком для профессионала в области искусства. Это рабочий аксессуар, которым каждый с гордостью будет пользоваться каждый день.

Цифровая прокатная линейка ROLLOVA, издание 18K

Что нам нравится в ROLLOVA

Нам нравится, что эта цифровая прокатная линейка имеет колесную конструкцию, которая позволяет людям быстро и точно измерять изогнутые и другие сложные формы. Он избавляет от стресса при измерении и позволяет профессионалам и любителям сосредоточиться на самой приятной части своей работы — на творческой стороне.

Схема цифровой линейки ROLLOVA

Что мы хотели бы увидеть

На данный момент ROLLOVA может измерять объекты размером до 99,99 дюймов или 8,33 фута, что является респектабельным размером. Но поскольку это цифровая линейка, вы должны задаться вопросом, что мешает устройству измерять длину любого размера? Также прибор может сохранять до 99 измерений, что опять же более чем прилично. Но почему бы не пойти до конца и не сохранить 100 и более измерений?

Где можно купить РОЛЛОВУ?

Вы можете купить ROLLOVA на веб-сайте компании за 79 долларов (в настоящее время доступно со скидкой 10 долларов). Официальная розничная цена составляет 89 долларов США..

Обзоры продуктов

Познакомьтесь с Лорен Вадовски

Лорен пишет и редактирует с 2008 года. Ей нравится работать с текстом и помогать писателям найти свой голос. Когда она не печатает за компьютером, она готовит и путешествует с мужем и двумя дочерьми.

Присоединяйтесь к обсуждению

Игры для детей онлайн

Часто задаваемые вопросы:

Q1: Что такое линейка?

Ответ: Линейка — это инструмент, используемый для измерения небольших длин в сантиметрах, миллиметрах или дюймах. С одной стороны он имеет маркировку в см и мм, а с другой — в дюймах.

Q2: Как мы измеряем длину с помощью линейки?

Ответ: Чтобы измерить длину с помощью линейки, мы помещаем объект по обеим сторонам линейки и выравниваем начальный конец объекта с нулем линейки. Затем мы проверяем, где конец предмета встречается или касается линейки, и считываем меру. Мы должны обеспечить выравнивание объекта по стороне линейки в сантиметрах или дюймах, если нам нужна мера в метрической или обычной единице соответственно.

Q3: Какие есть игры на измерение длины?

Ответ:  Для измерения длины объектов мы можем использовать линейку, рулетку или метр. На странице SplashLearn есть много игр по измерению длины. В SplashLearn вы можете играть в игры для измерения длины объектов с помощью линейки, виртуально, а также применяя соотношение между различными единицами длины.





Повседневная жизнь включает множество оценочных измерений. Сколько времени потребуется, чтобы добраться до школы из дома, – это расчетная мера времени, которая требуется почти каждый день. Другим примером является предполагаемая сумма денег, необходимая для совершения покупок. Приблизительное измерение длины — это ширина грязевой лужи, когда вы пересекаете ее, перепрыгивая через нее. Таким образом, измерение является неотъемлемой частью повседневной жизни человека. Что такое мера? Можно измерять время, вес, длину, емкость и т. д. Время можно измерять в секундах, минутах и ​​часах. Для измерения веса, емкости и длины в основном используются два типа единиц измерения: метрические единицы и обычные единицы измерения. Метрические единицы измерения веса включают миллиграммы, граммы, килограммы и т. д., в то время как обычные единицы измерения — унции, фунты, тонны и т. д. Широко используемые единицы измерения температуры — Фаренгейты и градусы Цельсия. Метрическая единица длины включает в себя миллиметры, сантиметры, метры, километры и т. д. Обычные единицы длины включают дюймы, футы, ярды, мили и т. д. Емкость также может быть измерена, и общепринятыми единицами являются унции, пинты, чашки, кварты, галлоны и т. д. единицы широко используются в Соединенных Штатах Америки.

Длина важнее многих других измерений в области геометрии, технического черчения, гражданского строительства и т. д. Линейки в основном используются для трех целей: для измерения, рисования прямых линий и в качестве прямой направляющей для резки лезвием.

Существуют различные типы линеек, такие как настольные линейки или масштабные линейки, цифровые линейки и т. д. Гибкие линейки похожи на масштабные линейки, но их также можно использовать для создания волнистых линий. Треугольные линейки используются для рисования горизонтальных, вертикальных и наклонных линий. Транспортир или конвейер используется для измерения углов. Линейки треугольной шкалы или скалометры имеют разные единицы измерения на каждой из сторон. В высшей и прикладной математике Т-линейки используются в технических чертежах. Программу линейки можно использовать для измерения пикселей на экране компьютера или мобильного телефона. Эти программы также известны как экранные линейки.

SplashLearn – один из лучших веб-сайтов по математике для учащихся, предлагающий хорошо сбалансированную учебную программу, основанную на основных математических стандартах. В нем есть рабочие листы для дошкольников до 5 класса. Тема «линейки» рассматривается с большим количеством иллюстрированных примеров и заданий.

Линейки Математические упражнения и занятия

Детям можно предоставить различные предметы для сравнительного анализа, например, две коробки совершенно разных размеров, и их можно попросить выбрать большую. Можно дать две палочки разной длины, чтобы выбрать меньшую и т. д. Развивающие дошкольные игры на эту тему с красочными картинками вызовут интерес у малышей. Упорядочивание трех одинаковых предметов в соответствии с их размерами может быть дано на следующем уровне как деятельность по решению проблем. Можно дать небольшие измерительные палочки одинаковой длины, чтобы выстроить их в линию и фактически определить длину объекта. Такие интерактивные игры для детей можно проводить как групповые занятия. Действия по чтению измерений на линейке могут быть представлены на следующем уровне. Интересным занятием для детей будет непосредственный опыт измерения окружающих предметов с помощью настоящих линеек. В них должны быть введены линейки для измерения предметов с использованием различных типов метрических линеек и дюймовых линеек.

В Интернете доступно множество измерительных лент, размер которых можно изменить до линейки реального размера. Делая это, их можно превратить в печатные линейки. Печатные сантиметровые линейки или печатные миллиметровые линейки можно использовать при назначении групповых действий по измерению объектов в классе.

Математические онлайн-игры для детей для измерения длины заданного объекта помогают попрактиковаться в оценке и измерении длины.

Математические онлайн-игры для измерения доступны в метрических и обычных единицах измерения. Уровень сложности можно регулировать, выбирая соответствующие единицы, а также разделение каждого целого.

Прохождение через классы

В детском саду дети узнают о различных измеримых характеристиках одного объекта. Например, имея прямоугольную коробку, дети узнают, что ее размеры — высоту, ширину и длину — можно измерить. Еще одним измеримым атрибутом коробки является вес коробки. Они узнают об объеме коробки как о вещах, которые можно хранить внутри коробки. Обратите внимание, что они на самом деле не измеряют ни одну из этих величин. Еще одна тактика измерения, которая закладывает основу для фактической процедуры измерения, — это сравнение двух объектов. Это оценивается с использованием таких терминов, как больше/меньше, длиннее/короче, легче/тяжелее и т. д.

В 1-м классе они могут расположить три или более одинаковых предмета в соответствии с их измеримыми характеристиками, такими как длина, рост, вес и т. д. Дети учатся измерять длину предмета, складывая несколько копий более короткого предмета встык. Это закладывает фундамент для правителей.

Во 2 классе вводятся различные типы измерительных приборов, таких как весы, линейки, аршины и рулетки. Читать по линейке обучают на множестве иллюстрированных примеров. Оценка является еще одним методом, обсуждаемым на этом уровне. Словесные задачи, связанные со сложением и вычитанием длин, укрепляют понятия. На этом уровне все измерения строго ограничены целыми числами.

В 3 классе вводятся линейки, которыми обозначаются половинки и четверти. Дети учатся измерять длины с точностью до половины и четверти, используя различные типы линеек.

В программе четвертого класса по математике обсуждаются отношения между различными единицами в одной и той же системе единиц. Они применяют эти знания для математических преобразований больших чисел в математике пятого класса.

Методология обучения линейке

Сравнение как основа измерения

Понятие длины вводится путем сравнения двух объектов разного размера.

Как только дети освоятся с понятием, а также со словарным запасом длиннее/короче, больше/меньше и т. д., они могут сравнивать и располагать три или более похожих объекта.

На этом этапе вводится основной метод измерения с использованием нескольких копий более короткого объекта. Например, на картинке ниже длина карандаша измеряется количеством монет.

То есть длина карандаша равна длине 5 монет. Нужно быть осторожным, чтобы более короткий объект был правильно выровнен с более длинным объектом. Внутри измеряемых объектов не должно быть зазоров или перекрытий. Это закладывает основу для измерений линейки.

В SplashLearn имеется большое количество рабочих тетрадей для детского сада и рабочих листов для первого класса для практики по этой теме.

Линейки Введение

Введены линейки вместе с другими измерительными приборами, такими как линейки и измерительные ленты.

Одной из самых распространенных линеек на этом уровне является 12-дюймовая линейка.

Его можно использовать для измерения различных предметов, имеющихся в классе, таких как длина стола, скамьи, тряпки и т. д. общий.

Как правило, одна сторона линейки, используемой на этом уровне, будет отмечена в сантиметрах, а другая сторона – в дюймах.

Детей учат читать линейку, сначала используя изображения объектов и цифровую линейку.

Одним из самых важных моментов является совмещение начальной отметки линейки с кончиком измеряемого объекта. То есть длина нижнего мелка не 18 см, так как нижний конец мелка не совпадает с нулем линейки.

Чтобы укрепить эту концепцию чтения измерений, на этом уровне также обсуждается сравнение длин двух объектов.

Измерение объекта с помощью подходящей единицы требует некоторого логического мышления. Рассмотрим длину прямоугольника ниже. Это почти равно или немного меньше 13 см, тогда как точно равно 5 дюймам. В этом случае измерение длины в дюймах даст более точный ответ.

В SplashLearn доступны математические игры и задания для 2-го класса, а также оценочные тесты по математике, связанные с чтением и измерением линейки.

Измерение половин и четвертей целого с помощью линейки

На следующем уровне дети знакомятся с более точными линейками, отмечающими половинки и четверти. У детей есть базовые знания о дробях, которые можно применить здесь. Они уже знают, что две половинки или четыре четверти составляют целое. Дети уже научились строить или читать дроби на числовой прямой. Это помогло бы им связать маркировку линейки с числовой линией.

Когда измерения на линейке составляют до половины целого, каждое целое делится поровну на два. В 12-дюймовой онлайн-линейке первая отметка после 0 будет равна ½, вторая — 1, четвертая — 1½ и так далее. На 12-дюймовой линейке будет 24 отметки.

Когда измерения на линейке не превышают четверти целого, каждое целое делится поровну на четыре части. В однодюймовой линейке первая отметка после 0 будет равна ¼, вторая — ½, третья — ¾ и четвертая — 1. Подобным образом каждое целое делится на 4.

ниже линейка имеет размеры половин и четвертей дюйма:

Обычно 1/4 на линейке отмечены равной высотой, но короче отметки ½.

Когда дело доходит до линейки метрических единиц измерения, единица измерения, сантиметр, подразделяется на 10 маленьких линий, каждая размером в один миллиметр.

Рабочие листы для 3-х классов, доступные на SplashLearn для измерения объектов с помощью цифровой линейки, начинаются с более простых, которые измеряют с точностью до дюйма. Постепенно он продвигается к измерению ближайших половинок и четвертей.

Оценка

Оценка – это достаточно точное предположение или приближение объекта.

Они также узнают, какие меры и единицы измерения следует использовать для точного измерения данного объекта.

Дети узнают примерную длину частей тела человека, таких как длина руки около фута, размах рук около метра и т. д. Это помогает им получить более четкое представление о длине, чем использование точных измерений с помощью линейка.

К этому времени дети уже имеют представление о различных единицах измерения и о том, сколько они измеряют. Таким образом, дети могут применить эти знания для оценки длины объектов, которые они видят вокруг себя.

Оценка длины в метрических единицах, а также в обычных единицах, рассматривается в отдельных разделах SplashLearn с широким спектром не требующих пояснений математических задач.



Связь сложения и вычитания с длиной

У Чарли есть строка длиной 20 м, у Джозефа есть строка на 5 м длиннее, чем у Чарли. Какова общая длина обеих строк?

Веревка Джозефа на 5 м длиннее веревки Чарли. То есть на 5 м больше, чем на 20 м. Другими словами, (20 + 5) м = 25 м.

Теперь, чтобы найти общую длину двух цепочек, нужно сложить длины 20 м и 25 м.

Общая длина = 20 м + 25 м = 45 м.

Таким образом, общая длина двух ниток составляет 45 м.

Этот тип текстовых задач на сложение и вычитание длин укрепляет концепцию измерения.

Преобразование измерений

Дети учатся соотносить единицы длины в обычной или метрической системе единиц.

Они учатся выражать измерение в более крупных единицах измерения в единицах меньшего размера. То есть они понимают, что 1 фут равен 12 дюймам. Таким образом, 1 фут в 12 раз длиннее 1 дюйма. Некоторые расчеты выполняются как простые математические задачи в уме, тогда как некоторые требуют большого количества вычислений.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
