Держак для сварочного аппарата Ресанта, Esab: выбор, характеристики

За все время существования сварочных аппаратов они неоднократно усовершенствовались и меняли свою конструкцию, внешний вид, и особенности работы. Это же касается и аксессуаров, которые для них предназначены. Держак для сварочного аппарата обладает достаточно простой функцией и даже несмотря на это он часто меняет свой внешний вид и принцип зажима, так как здесь, прежде всего, ценится удобство использования и надежность крепления.

Сейчас используются как старые варианты вилочного типа, так и новые в виде зажимов. Все это создает ситуацию, благодаря которой каждый сварщик может подобрать такой держатель электродов для сварочного аппарата, какой ему больше нравится. Их особенность состоит в том, что они легко заменяются и всегда можно переставить держатель с одного места на другое.

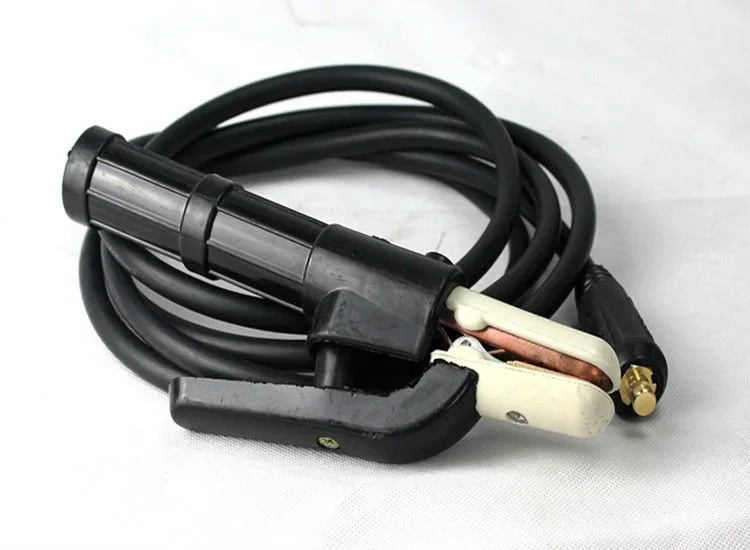

Держак для сварочных электродов

Держатель для сварочного аппарата предназначен для закрепления в нем электрода. Он подключается непосредственно к одному из выводов на устройстве. Это токоведущая часть с открытым контактом. Сама закрепляющая часть является этим самым контактом, который подает ток на электрод. Таким образом, не исключены оплавления, попадания расплавленных капель металла, а также приваривание электрода к держателю. Благодаря легкой заменимости, всегда можно купить новый аксессуар, а также более подходящую и удобную модель с удлиненным кабелем и так далее.

Разновидности держаков для сварочного аппарата

Существует несколько разновидностей держателей, представленных в трех основных типах. Их выпускают практически все производители сварочного оборудования, причем каждый со своими модификациями. Но особенности типа, их преимущества и недостатки сохраняются почти во всех моделях. Устаревшие типы могут не производиться современными компаниями. Но их по-прежнему можно встретит на практике. Среди основных разновидностей можно встретить:

  • Прищепка – выделяют автоматизированную и ручную разновидности;
  • Цанга – стандартный по современным меркам держатель, который нередко идет в комплекте с аппаратами;

Цанга для зажима электродов

  • Вилка-трезубец – один из самых старых вариантов, который представлен в виде ручной и автоматизированной разновидности.

Недостаток использования вилки состоит в том, что если электрод залип, то его нельзя также быстро обесточить, как в других моделях. Здесь требуется изламывать его, пока не прервется контакт. Также здесь сложнее устанавливать расходные материалы. Чем больше вилка, тем у нее больше остается огарков. В качестве преимущества стоит отметить низкую стоимость вилки-трезубца.

Держак для электродов в виде вилки

Особенности конструкции и принцип действия

Конструкция большинства изделий предельно проста. Вилочный держатель представляет собой три жестких контакта, которые выполнены в виде штырей трезубца. Они располагаются так, что если сквозь них просунуть электрод, то он будет достаточно надежно держаться во время сварки. Это зубцы подведены к токоведущему кабелю, который напрямую связан с выводом сварочного аппарата. Данная модель имеет только ручку и не какого-либо защитного корпуса, так что порой использование ее является не сильно безопасным.

В других типах используется тот же принцип действия, но в качестве зажимов используются два контакта, которые постоянно прижимаются друг к другу. Сварочные электроды подводятся к ним, когда держатель разведен специальной ручкой. Затем ручка отпускается и изделие зажимает стержень. Таким образом, если электрод залипнет, то его моментально можно обесточит, нажав на соответствующий рычаг развода контактов. Щипцы для зажима выполнены в защищенном корпусе, который оберегает от ожогов, попадания металла и прочих негативных моментов.

Схематический вид держателей для сварочного аппарата

Рекомендации по использованию

Применение данной техники является небезопасным, так как это ближайшее место к сварщику, где идет открытый контакт с электричеством. При неправильном использовании можно получить ожог током или даже электрический удар. Держатель сварочного аппарата должен быть выполнен по ГОСТ и не рекомендуется применять самодельные устройства, так как у них могут быть проблемы с изоляцией, сопротивлением и прочими характеристиками.

Вставлять электрод сюда нужно только в отдалении от металлических предметов, чтобы случайно не замкнуть цепь. Расходный материал требуется надежно закреплять, чтобы не было шатания. «Обратите внимание! Закреплять нужно так, чтобы не оставался большой хвост сзади держателя и обмазка не доходила до места контакта.» При залипании нужно как можно быстрее отключиться, открыть зажим, изломать электрод или применить прочий удобный способ.

Технические характеристики

Характеристики большинства изделий совпадают с требованиями сварщиков и вполне подходят для большинства видов работ. Помимо универсальных изделий встречаются также более узкоспециализированные, которые имеют сильно отличающиеся характеристики. В среднем все они выглядят следующим образом:

Марка

Характеристики

Binzel DE 2400

Произведено – Германия

Производитель –  Binzel

Максимальный диаметр расходных материалов – 8 мм

Минимальный диаметр расходных материалов – 4 мм

Максимальный ток – 500 А

Binzel De 2200 Abicor

Максимальный диаметр расходных материалов – 4 мм

Минимальный диаметр расходных материалов – 2 мм

Максимальный ток – 250 А

Минимальный ток – 10 А

Масса – 0,25 кг

Binzel De 2200

Максимальный диаметр расходных материалов – 4 мм

Минимальный диаметр расходных материалов – 1,6 мм

Максимальный ток – 250 А

Минимальный ток – 10 А

Масса – 0,25 кг

Особенности выбора

Не так уж важно, хотите вы купить держак для сварочного аппарата Esab или от другого производителя, главное определиться с типом. Вилки уже признаны устаревшими и нормально пользоваться ими могут только опытные мастера. Несмотря на свою дешевизну, это преимущество не перевешивает их недостатков. Лучше выбирать держатели в виде прищепок, которые сделают работу проще, быстрее и безопаснее.

В плане характеристик нужно обращать внимание на минимальный и максимальный размер электродов, а также на максимальный ток, с которым он может справиться. Большинство сварочных инверторов для дома обладают такими характеристиками, для которых подходит большая часть держателей.

«Важно!

Перед покупкой стоит убедиться, насколько хорошо инструмент закрепляет электрод, чтобы не купить бракованное изделие.»

Держак для сварочного аппарата своими руками

Держатель можно изготовит и самостоятельно, при наличии медной проволоки. Данный материал выбирается из-за его высокой температуры плавления. Изготовление происходит по следующим этапам.

  • Берется медный провод, на который наматывается мягкая проволока;
  • Чтобы уплотнить провод, его обстукивают молотком, чтобы максимально расплющить и он прижался к проволоке;
  • Из отдельный прутьев формируется трезубец, который и будет служить контактом держателя;
  • Трезубец приваривается к обмотанной части проволоки;
  • Часть обмотки изолируется, образуя то место держателя, за которое можно спокойно браться.
