Запчасти для Bosch GBh3-26DFR(0611254703). Схема, деталировка в г.

Запчасти для Bosch GBh3-26DFR(0611254703). Схема, деталировка

№ ▼	Наименование	Артикул	Изоб.	Цена
0	Lock for 1 615 438 429 + 1 615 438 430	1615438431		871р.
2	Field 230V	1614220117		2090р.
3	3/13 groove ball bearing 7x19x6	1610905025		871р.
3	3/14 groove ball bearing 9x24x7	1610905048		1219р.
3	3/49 End Shield	1615700044		348р.
3	3/5 Fan	1616610094		348р.
3	Armature 230V	1614010709		4910р.
3	Ротор (якорь) аналог 2-26	6804020100		1512р.
4	4/1/102 Connecting Cable	1614449021		174р.
4	4/102 Connecting Cable	1614449015		348р.
6	Grommet Ø7,3-Ø8,6×66 MM	1600703034		348р.
9	Manufacturer’s nameplate GBH 2-26 DFR	1611110Z35		348р.
10	Manufacturer’s nameplate GBH 2-26 DFR	1611110Z36		348р.
11	Reference Plate	1611110X17		697р.
16	Brush Plate	1614336061		2614р.
17	Suppression Filter	1614465011		871р.
19	Switch Contact	1611329024		262р.
24	Toothed Shaft	1617000556		5575р.
24	Вал BOSCH GBh3-26DBR (аналог)	1617000556к		454р.
26	26/27 Striker	1610311018		2266р.
26	26/29 Piston Pin	1613105012		523р.
26	26/56 O-Ring	1610210187		348р.
26	26/71 Shim washer 1,2 MM THICK	1610101011		262р.
26	Hammer Piston	1617000557		5575р.
26	Гильза BOSCH GBh3-26DBR (аналог)	1617000557к		559р.
30	30/35 Plain bearing	1610202024		697р.
30	Drive bearing	1615819028		3833р.
31	Needle-Roller Assembly	1610913016		523р.
32	32/46 Driver Pin	1614690002		262р.
32	32/49 Switch Button RED	1612026035		262р.
32	32/76 O-Ring 10,5×2,7 MM	1610210046		262р.
32	32/83 Compression Spring	1614611006		523р.
32	Clamp Handle BLACK	1612026037		1742р.
36	Holding Plate	1611016003		348р.
41	Housing Cover BLUE	1615500343		1568р.
45	Air-Deflector Ring	1610522013		348р.
48	Tab Washer	1611098008		437р.
54	Rubber Bushing	1610502016		174р.
55	Seal ring 53,0×7,0 MM	1610290226		523р.
57	O-Ring 24,0×2,5 MM	1610210068		262р.
63	Needle bearing Ø30xØ37×12 MM	1610910063		697р.
64	64/1 Supporting Disc	1610190060		262р.
66	Plain bearing	1610202021		348р.
68	Rotary shaft lip seal	1610283036		1045р.
76	Thread-forming tap. Screw	160343000A		174р.
77	Torx Oval-Head Screw 4×25	2603490024		262р.
78	Torx Oval-Head Screw 4×16	2603490022		174р.
79	Thread-forming tap. Screw	1613435023		174р.
80	Screw	1613435043		174р.
96	Retaining ring	1614601046		262р.
101	Connecting Cable	1614449014		348р.
103	Torx Oval-Head Screw 3×10	2603490017		174р.
106	106/105 Compression Spring	1614611021		262р.
106	Plain bearing	1614611022		348р.
321	321/22 Cylindrical Gear	1616312004		1742р.
321	321/28 Striker Pin	1613124082		2614р.
321	321/34 Supporting Disc	1610190067		348р.
321	321/37 Straight Pin DIN6325-2,5×12-RIKO	1613100019		262р.
321	321/38 Catch Disk	1600A008AG		697р.
321	321/42 Thrust Ring	1610290099		697р.
321	321/46 Guide Bushing	1610390066		1742р.
321	321/50 Compression Spring	1614611020		437р.
321	321/58 O-Ring	1610210178		262р.
321	321/59 Shaft Seal	1600A009VC		437р.
321	321/60 O-Ring 9,0×3,5 MM	1610210176		174р.
321	321/72 Retaining ring	1604601027		174р.
321	321/82 Retaining ring	1614601034		348р.
321	321/83 Retaining ring A22 DIN 7993	1604601028		174р.
356	356/217 Countersunk-Head Screw M6x23	2603421229		262р.
390	390/89 Guide Sleeve	1610499059		697р.
390	390/90 Collar Sleeve	1610590016		697р.
390	390/91 Backup ring	1610200033		437р.
390	390/95 Compression Spring	1614643016		348р.
390	390/97 Retaining ring	1614601047		262р.
651	Depth-Gauge SW 6×210 MM	1613001009		697р.
691	691/895 Lock for 1 615 438 486+…358+…367	1615438409		871р.
801	Motor Housing BLUE	1617000558		5401р.
804	On-Off Switch	16170006D4		1568р.
805	Power supply cord EU 4,15m 2 x 1,0mm H07 RN-F	1607000392		2962р.
806	End Splice DIN 46 228-A1-6	1900452012		174р.
807	Cable Clip	2601035001		262р.
808	Nameplate 26×42 MM	1601106035		348р.
811	Carbon-Brush Set	1617000525		697р.
820	Intermediate Flange	16170006DX		4879р.
820	Корпус редуктора BOSCH GBh3-26DBR (аналог)	16170006DXк		977р.
821	Pipe	1617000V42		6970р.
822	822/120 Auxiliary Handle M8 BLACK	1612025058		871р.
822	822/124 Clamping Band Ø50 MM	1611316021		437р.
822	822/125 T-Head Bolt M8x40 MM	1613490002		348р.
822	822/802 index turning toolholder	1617000475		1219р.
822	Auxiliary Handle	160202508X		2614р.
823	Toothed Shaft	1617000579		6272р.
823	Промвал в сборе BOSCH GBh3-26DBR (аналог)	1617000579к		1600р.
825	825/203 Protective Cap	1610508047		348р.
825	Патрон съемный Bosch GBH 2-26 DFR SDS+ в сборе	1617000895		5750р.
825	Патрон съемный для Bosch GBH 2-26 DFR SDS+ в сборе	1617000895к		1426р.
828	Striker Pin	1617000V43		5575р.
833	Holding Jacket	1610590018		697р.
840	Gear Housing	1617000581		6970р.
861	Switching Element	1615820097		523р.
864	Supporting Disc	1617000A07		1568р.
883	Retaining ring A22 DIN 7993	1604601028		174р.
890	Guide Sleeve	1617000V41		1742р.
891	Hammer Pipe	1617000876		14287р.
895	Grease Tube 225 ML	1615430001		3311р.
896	Grease Tube 225 ML	1615430020		2788р.
897	Grease Tube 225 ML	1615430002		6272р.
898	Oil Reservoir 1000 ML	1615430019		8364р.

Запчасти для Bosch GBh3-26DRE(0611253703). Схема, деталировка в г.

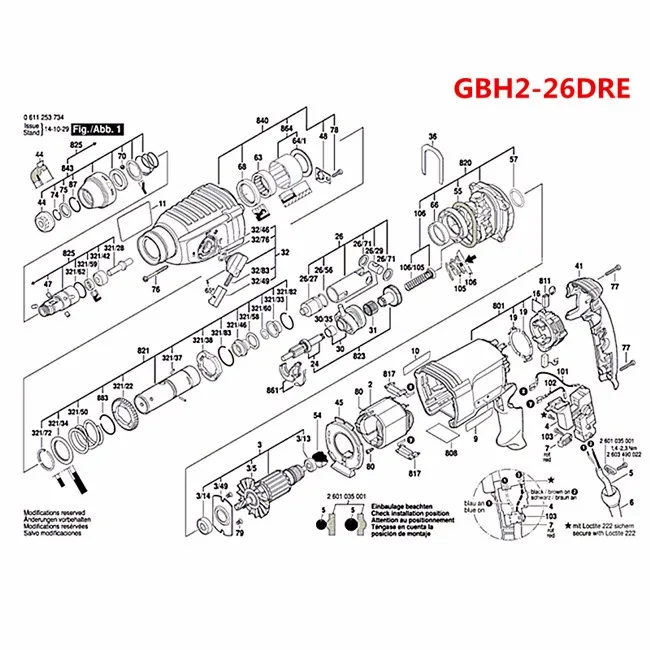

Запчасти для Bosch GBh3-26DRE(0611253703). Схема, деталировка

№ ▼	Наименование	Артикул	Изоб.	Цена
0	Carbon-Brush Set 10 x 1 617 000 525	1607000485		9931р.
0	Lock for 1 615 438 429 + 1 615 438 430	1615438431		871р.
2	Field 230V	1614220117		2090р.
2	Статор BOSCH GBh3-26DBR (аналог)	1614220117к		2266р.
3	3/13 groove ball bearing 7x19x6	1610905025		871р.
3	3/14 groove ball bearing 9x24x7	1610905048		1219р.
3	3/49 End Shield	1615700044		348р.
3	3/5 Fan	1616610094		348р.
3	Armature 230V	1614010709		4910р.
3	Ротор (якорь) аналог 2-26	6804020100		1512р.
4	4/1/102 Connecting Cable	1614449021		174р.
4	4/102 Connecting Cable	1614449015		348р.
6	Grommet Ø7,3-Ø8,6×66 MM	1600703034		348р.
9	Manufacturer’s nameplate GBH 2-26 DRE	1611110Z33		348р.
10	Manufacturer’s nameplate GBH 2-26 E	1611110Z34		348р.
11	Reference Plate	1611110X17		697р.
16	Brush Plate	1614336061		2614р.
17	Suppression Filter	1614465011		871р.
19	Switch Contact	1611329024		262р.
24	Toothed Shaft	1617000556		5575р.
24	Вал BOSCH GBh3-26DBR (аналог)	1617000556к		454р.
26	26/27 Striker	1610311018		2266р.
26	26/29 Piston Pin	1613105012		523р.
26	26/56 O-Ring	1610210187		348р.
26	26/71 Shim washer 1,2 MM THICK	1610101011		262р.
26	Hammer Piston	1617000557		5575р.
26	Боек (Ударник) BOSCH GBh3-26DBR (аналог)	1610311018к		410р.
30	30/35 Plain bearing	1610202024		697р.
30	Drive bearing	1615819028		3833р.
30	Подшипник качения BOSCH GBh3-26DBR (аналог)	1615819028к		1010р.
31	Needle-Roller Assembly	1610913016		523р.
31	Подшипник игольчатый BOSCH GBh3-26DBR (аналог)	1610913016к		174р.
32	32/46 Driver Pin	1614690002		262р.
32	32/49 Switch Button RED	1612026035		262р.
32	32/76 O-Ring 10,5×2,7 MM	1610210046		262р.
32	32/83 Compression Spring	1614611006		523р.
32	Clamp Handle BLACK	1612026037		1742р.
32	Переключатель режимов BOSCH GBh3-26DBR (аналог)	1612026037К		262р.
36	Holding Plate	1611016003		348р.
36	Вилка BOSCH GBh3-26DBR (аналог)	1611016003к		210р.
41	Housing Cover BLUE	1615500343		1568р.
44	Protective Cap	1610508047		348р.
45	Air-Deflector Ring	1610522013		348р.
47	Needle Roller	1613100030		437р.
48	Tab Washer	1611098008		348р.
54	Rubber Bushing	1610502016		174р.
55	Seal ring 53,0×7,0 MM	1610290226		523р.
57	O-Ring 24,0×2,5 MM	1610210068		262р.
63	Needle bearing Ø30xØ37×12 MM	1610910063		697р.
64	64/1 Supporting Disc	1610190060		262р.
66	Plain bearing	1610202021		348р.
68	Rotary shaft lip seal	1610283036		1045р.
70	Ball DIN 5401-Ø7MM-III-ST	1903230013		174р.
74	Retaining ring	1614601027		174р.
75	Retaining Washer	1610101629		174р.
76	Thread-forming tap. Screw	160343000A		174р.
77	Torx Oval-Head Screw 4×25	2603490024		262р.
78	Torx Oval-Head Screw 4×16	2603490022		174р.
79	Thread-forming tap. Screw	1613435023		174р.
80	Screw	1613435043		174р.
87	Retaining ring DIN 7993-A22	2916540012		348р.
101	Connecting Cable	1614449014		348р.
103	Torx Oval-Head Screw 3×10	2603490017		174р.
106	106/105 Compression Spring	1614611021		262р.
106	Plain bearing	1614611022		348р.
321	321/22 Cylindrical Gear	1616312004		1742р.
321	321/28 Striker Pin	1613124081		1219р.
321	321/33 Holding Jacket	1610590014		348р.
321	321/34 Supporting Disc	1610190067		348р.
321	321/37 Straight Pin DIN6325-2,5×12-RIKO	1613100019		262р.
321	321/38 Catch Disk	1600A008AG		697р.
321	321/42 Thrust Ring	1610102073		697р.
321	321/46 Guide Bushing	1610390051		871р.
321	321/50 Compression Spring	1614611020		437р.
321	321/58 O-Ring	1610210178		262р.
321	321/59 Rotary shaft lip seal	1610283035		697р.
321	321/60 O-Ring 9,0×3,5 MM	1610210176		174р.
321	321/62 O-Ring	1610210179		262р.
321	321/72 Retaining ring	1604601027		174р.
321	321/82 Retaining ring	1614601034		348р.
321	321/83 Retaining ring A22 DIN 7993	1604601028		174р.
321	Боек BOSCH GBh3-26DBR (аналог)	1613124081к		523р.
651	Depth-Gauge SW 6×210 MM	1613001009		697р.
691	691/895 Lock for 1 615 438 486+…358+…367	1615438409		871р.
801	Motor Housing BLUE	1617000558		5401р.
804	On-Off Switch	16170006D4		1568р.
805	Power supply cord EU 4,15m 2 x 1,0mm H07 RN-F	1607000392		2962р.
806	End Splice DIN 46 228-A1-6	1900452012		174р.
808	Nameplate 26×42 MM	1601106035		348р.
811	Carbon-Brush Set	1617000525		697р.
811	Щетки угольные BOSCH GBh3-26DBR проводок мама 5x8x19 (аналог)	1617000525к		290р.
820	Intermediate Flange	16170006DX		4879р.
820	Корпус редуктора BOSCH GBh3-26DBR (аналог)	16170006DXк		977р.
821	Pipe	1617000564		9235р.
822	822/120 Auxiliary Handle M8 BLACK	1612025058		871р.
822	822/124 Clamping Band Ø50 MM	1611316021		437р.
822	822/125 T-Head Bolt M8x40 MM	1613490002		348р.
822	822/802 index turning toolholder	1617000475		1219р.
822	Auxiliary Handle	160202508X		2614р.
823	Toothed Shaft	1617000579		6272р.
823	Промвал в сборе BOSCH GBh3-26DBR (аналог)	1617000579к		1600р.
825	СТВОЛЕЦ BOSCH 2-26	1617000598		871р.
840	Gear Housing	1617000581		6970р.
840	Редуктор в сборе BOSCH GBh3-26DBR (аналог)	1617000581к		4530р.
843	Ремкомплект патрона для Bosch 2-26	1617000582к		432р.
861	Switching Element	1615820097		523р.
864	Supporting Disc	1617000A07		1568р.
870	870/2 Countersunk-Head Screw M6x27-KØ11 LEFTHAND THREADS	2603421207		262р.
870	Drill Chuck Shank 1/2, SDS-Plus	1613523011		2788р.
871	Chuck	1608571088		3833р.
872	Chuck Wrench SG2	2607950007		697р.
883	Retaining ring A22 DIN 7993	1604601028		174р.
894	Grease Tube 225 ML	1615430020		2788р.
895	Oil Reservoir 1000 ML	1615430019		8364р.
896	Grease Tube 225 ML	1615430001		3311р.
897	Grease Tube 225 ML	1615430002		6272р.

Профессиональный перфоратор Bosch GBH 2-26 DRE с SDS-plus

Преимущества: Профессиональный сверлильный станок GBH 2-26 DRE

Быстрый универсальный инструмент для повседневного использования

Быстро выполняет работу благодаря высокой скорости сверления и высокая производительность долбления благодаря двигателю мощностью 800 Вт и энергии удара 2,7 Дж
Надежный и прочный с длительным сроком службы благодаря высококачественным компонентам
Широкая область применения с блокировкой вращения для долбления
Шаровая втулка для предотвращения обрыва кабеля
Вращающаяся щеточная пластина для одинаковой мощности при прямом и обратном вращении
Предохранительная муфта для защиты пользователя и машины
Вращение вперед/назад для выбивания застрявших сверл
Бесступенчатая регулировка скорости для чистого начала бурения

Особенности инструмента

Почему этот инструмент для сверления?

Легко заменяемая оправка
Шаровая втулка для предотвращения обрыва кабеля
Мягкая накладка на основной рукоятке и дополнительной рукоятке для надежного удержания
Предохранительная муфта
Вращающаяся щеточная пластина (для равной мощности при движении вперед и назад)
Диаметр втулки шпинделя 50 мм для большей прочности

Технические характеристики

Обзор технических характеристик

Номинальная потребляемая мощность	800 Вт
Энергия удара	0 – 3 Дж
Частота ударов при номинальной скорости	0–4000 ударов в минуту
Номинальная скорость	0–900 об/мин
Груз без кабеля	2,7 кг
Длина	377 мм
Ширина	83 мм
Высота	210 мм
Державка	SDS-плюс

Диапазон сверления
Диаметр сверления бетон, перфораторы	4–26 мм
Доп. приложение бетон, перфораторы	8 – 16 мм
Макс. диаметр сверления каменная кладка, фрезы	68 мм
Макс. диаметр сверления сталь	13 мм
Макс. диаметр сверления дерево	30 мм

Ударное бурение в бетоне	15 м/с²
Неопределенность К	1,5 м/с²

Долбление
Уровень вибрации 9006 ah	14 м/с²
Неопределенность К	1,5 м/с²

буферная машина для автомобиля – Googlesuche

AlleShoppingBilderVideosMapsNewsBücher

suchoptionen

бестселлеры в полировальные машины – Amazon

www. amazon.de ›бестселлеры ›автомобильный

мини-полировальная машина zerotop автомобильная полировальная машина 12 В 2,0 Ач аккумуляторная полировальная машина эксцентриковая полировальная машина набор для полировки автомобиля, 6 скоростей 250 -500 об/мин, …

Ähnliche Fragen

Какой тип буфера лучше всего подходит для автомобилей?

Что буфер делает с автомобилем?

Как самому отполировать машину?

Какой автомобильный буфер лучше всего подходит для начинающих?

Автомобильная буферная машина – Amazon.com

www.amazon.com › car-buffer-machine › k=car+bu… Набор полировальных восков с 3 подушечками для полировки и вощения автомобиля, …

Лучший автомобильный буфер на 2022 год – CNET

www.cnet.com › roadshow › news › best-car-buffer

19.08.2022 · Лучший автомобильный буфер на 2022 год; Полировщик двойного действия Meguiar MT300 · Лучший автомобильный буфер · 213 долларов на Amazon; Porter Cable 7424XP Полировальная машина с регулируемой скоростью.

5 лучших автомобильных буферов [Руководство на 2022 год] – Motor1.com

www.motor1.com › … › Auto Products

30.11.2022 · Лучший результат: DeWalt DWP849X Buffer/Polisher · Лучше всего для начинающих: Avid Power AEP127 Polisher · Самый простой в использовании: эксцентриковая шлифовальная машина Milwaukee M18 …

Профессиональные полировальные машины для автомобилей, мотоциклов и лодок

www.einhell.de › инструменты › автомобильные инструменты › полировальные машины…

С помощью полировальных машин Einhell вы можете отполировать все окрашенные поверхности до блеска | автомобильные кузова, окрашенные детали для мотоциклов и судовые покрытия | Einhell.de.


Все варианты

Полировщики и пароочистители для автомобилей | Halfords UK

www.halfords.com › Motoring › Motoring Products › Car Cleaning

22.12.2022 · Покупайте машины и полировальные машины для автомобилей из нашего фантастического ассортимента в Halfords, который включает такие ведущие бренды, как Meguiar’s и Flex.

ТОП-5 лучших полировщиков автомобильных буферов 2022 года [Руководство по покупке] – YouTube

www.youtube.com › смотреть

17.04.2021 · Лучшие полироли и буферы для автомобилей КУПИТЬ СЕЙЧАС ➖ https://amzn.to/2OWxyCG / https://s.click …
Dauer: 6:02
Прислан: 17.04.2021

Лучшие полировальные машины 2021 года | Auto Express

www.autoexpress.co.uk › … › Тесты групп продуктов

Обычно существует два типа полировальных машин. Первый и, как правило, самый дешевый, имеет орбитальное действие, двигаясь небольшими кругами, а не вращаясь. Безопаснее …

Машины и буферы для полировки автомобилей – Toolsstation

www.toolstation.com › … › Прочие электроинструменты

Результаты 1–15 из 15 · Для чего используется автомобильный амортизатор? Полировщики и полироли для автомобилей могут восстановить блеск вашего автомобиля, сделав его совершенно новым. В то время как полировщики используют .
