Длина шины бензопилы как измеряется: Длина шины бензопилы как измеряется правильно

Содержание

как измерить и подобрать (таблица с видео инструкцией)

Контроль движения цепи с фиксацией её натяжения и регулярной смазкой, обеспечивается одним простым и абсолютно незаменимым элементом. Пильная шина относится к разряду расходных деталей, поскольку принимает на себя пиковые нагрузки, деформирующие и серьёзно изнашивающие её по мере работы. Данная статья, кратко и наглядно покажет, по каким критериям подбирать новую деталь, как устанавливать на инструмент и производить легкий ремонт.

Конструкция и устройство шины

Общее представление об устройстве любого элемента, складывается из знания его составных частей и понимания их взаимодействия. Чтобы эксплуатировать шину максимально долго и эффективно, полезно иметь внятную картину принципа её действия. Функциональная роль детали в системе бензопилы предельно ясна каждому, кто наблюдал этот инструмент в работе. В первую очередь, шина служит направляющей для цепи, а также средством её натяжения и смазки.

При беглом осмотре элемента, складывается впечатление, будто он вырезан из цельного листа металла. На самом же деле, шина состоит из 3х пластин (2х боковых и одной центральной), надежно скрепленных заклепками. Центральный элемент на порядок короче и тоньше боковых, что обусловлено формированием направляющих пазов, в которые погружаются хвостовики цепи. Свободное пространство в передней части (на носу) шины, занято ведомой звёздочкой, обеспечивающей свободный ход цепи при натяжении.

Для облегчения движения и защиты от стирания, звёздочка устанавливается на подшипник, центральная часть которого крепится заклепками к боковым пластинам. Для технического обслуживания механизма, выраженного в чистке и смазке роликов, с обеих сторон шины предусмотрены специальные отверстия.

В хвостовой части направляющей, имеется ряд технологических отверстий. Самый большой, вытянутый проем, обеспечивает ровную установку полотна, вдоль двух шпилек, зафиксированных на картере двигателя. В одно из 2х симметрично расположенных отверстий, вставляется палец натяжителя цепи, а в самое маленькое входит штуцер маслонасоса, подающий смазку на хвостовик цепи при работе.

Как подобрать шину для бензопилы

Разнообразие направляющих для цепи достаточно обширно, однако чрезмерно внушительным его назвать нельзя. Современные пильные шины классифицируются по ширине паза, длине полотна, шагу ведомой звёздочки и хвостовику. На основе значений данных показателей, происходит выбор сменной периферии. Разберем каждый параметр по порядку, начиная с наиболее важного.

Длина пильного полотна определяет максимальную глубину погружения в материал и допустимый размер цепи, которую можно на него установить. По стандарту, значения выражаются в дюймах и указываются на самой детали (в районе хвостовика), вместе с рекомендуемым количеством звеньев. Стандарты разнятся в зависимости от шага ведомой звездочки. Данные, по самым распространенным разновидностям, приведены в следующей таблице.

Во избежание снижения моторесурса бытовой пилы, крайне не рекомендуется устанавливать на неё длинную направляющую (более 45 см). Чем больше площадь контакта с древесиной, тем тяжелее работать двигателю, тем самым, быстрее износ ЦПГ. Многие китайские аппараты комплектуются шинами на 45 см, с целью привлечь внимание к товару. Разумеется, инструмент справляется с нагрузкой, но, если установить на него 38 см, работать станет гораздо бодрее.

Хвостовик шины может быть универсальным или брендированным, который не подойдет для большинства моделей пил. Каждый производитель рекомендует свою оснастку, и порой откровенно навязывает продукцию, делая невозможным использование иных вариантов за счет уникального расположения технологических отверстий. К примеру, при установке шины Stihl на пилу любого другого бренда, возникают серьёзные проблемы с надеванием цепи, сопровождаемые несостыковками отверстий натяжения и смазки.

Рекомендация. При выборе шины для простой, бытовой бензопилы (не Stihl, Makita, Husqvarna), берите универсальный хвостовик закрытого типа. Для надежности, ориентируйтесь по старой направляющей или по модели инструмента.

Ведомая звёздочка шины обеспечивает свободный ход полотна в месте изгиба. По стандарту, зубья могут быть заточены под шаг цепи 0.325 и 3/8 дюйма (редко встречаются 0.404 и 1/4). Даже при возможном совмещении элементов разных размеров, работать с подобной комбинацией категорически запрещено, поскольку резко повышается износ и вероятность обрыва.

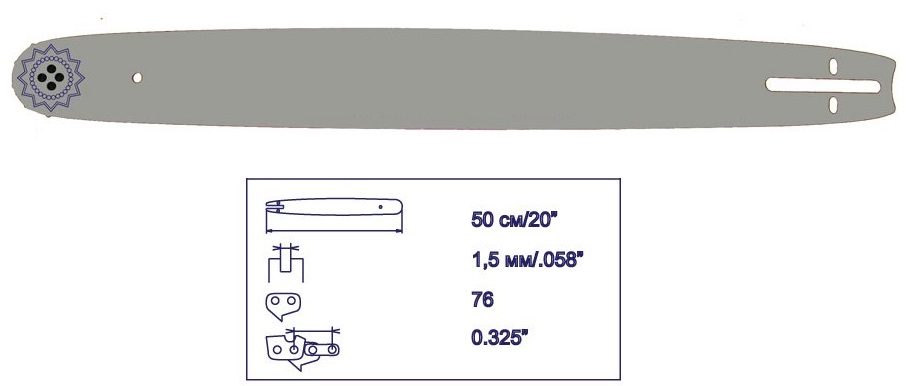

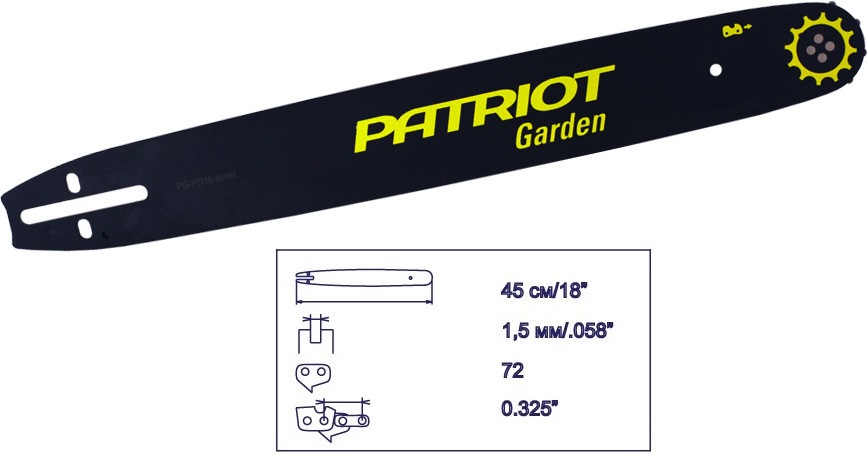

Узнать требуемый шаг звездочки, можно из маркировки на боковой пластине шины. Если данные стерты, можно измерить используемую цепь, узнав расстояние между центрами первой и третьей заклепками, в любом месте. Переводя дюймы в метрическую систему, получаются следующие значения: 0.325” = 8.25 мм, 3/8” = 9.3 мм, 0.404” = 10.2 мм, а 1/4” = 6.35 мм.

Ширина паза определяет допустимые размеры погружаемого в него хвостовика. Данный показатель, косвенно указывает на класс устройства. Простые, бытовые направляющие, оснащаются цепями с самым тонким хвостовиком – 1.1 – 1.3 мм. Любительская оснастка имеет более широкий паз, на 1.4 – 1.5 мм, а шины для профессиональных пил могут размещать хвостовики от 1.6 до 2.0 мм.

Для повышения стабильности и эффективности работы, следует исключить даже минимальный люфт. Расположение цепи в направляющей должно быть плотным, но без помех для движения. Узнать требуемую ширину паза, можно измерив хвостовик цепи штангенциркулем, или опытным путем, приложив его к новой оснастке.

Выяснив значения всех, указанных выше параметров, вы сформируете четкую картину требуемой детали, и ошибка выбора будет исключена. В качестве финального штриха, полезно узнать, как измеряется длина шины бензопилы и насколько важную роль играет количество звеньев цепи. Краткий разбор темы, ниже.

Как измерить длину шины бензопилы

Правильный выбор направляющей зависит от знания конкретных показателей, отражающих особенности конструкции детали. К наиболее важным и неоднозначным параметрам, относится длина шины бензопилы, измерение которой выполняется двумя способами.

Самый быстрый, но не очень точный вариант сводится к использованию обычной линейки или рулетки. Главное, что измеряется не все полотно от начала до конца, а лишь его рабочая часть, которая начинается после конца главной выемки крепления (примерно). Полученное значение делим на 2.54 (сантиметры в дюймы) и округляем число до одного из общепринятых стандартов: 10”, 12”, 14”, 16”, 18”, 20”. Полный список актуальных размеров, приведен в таблице выше.

Второй способ подразумевает вычисление с помощью имеющейся цепи. Для начала следует узнать шаг, замерив расстояние между центрами любых 3х заклепок и разделив значение на 2 (8.25 мм это 0.325 дюйма, а 9.3 мм — 3/8”). Далее подсчитываем количество звеньев по хвостовикам. Для 3/8” значение может варьироваться от 40 до 68, а для 0.325 шага – от 64 до 76 хвостовиков цепи. Зная точное количество звеньев и шаг, переходим к вышеупомянутой таблице размеров и определяем длину шины сопоставив 2 значения.

Установка шины на бензопилу

Процесс оснащения инструмента пильной гарнитурой не требует технических навыков и подробно описывается в технической документации конкретной модели. При отсутствии подобного руководства, всегда можно обратится к следующей инструкции, кратко и показательно демонстрирующей каждое действие. Пояснение основывается на классической конструкции, актуальной для большинства аппаратов.

1. Пильная шина располагается с правой стороны корпуса, под пластиковой крышкой, закрепленной на 2 гайки. Откручиваем обе и снимаем защиту.

2. На 2 шпильки, которые удерживали крышку, устанавливаем шину, продевая их через продольную выемку в хвостовике.

3. Надеваем цепь, размещая хвостовики на ведущей звездочке и в пазах шины. Режущие зубья, в верхней половине, должны смотреть вперед.

4. Верните защитную крышку на свое место, но пока не закручивайте. Для точной стыковки, продвиньте цепь по пазу направляющей вручную.

5. Убедившись, что полотно ходит свободно, можно установить на шпильки крепежные гайки и слегка подтянуть их руками (чтобы крышка не болталась). Не затягиваем, поскольку нужна свобода перемещения шины.

6. Остается натянуть цепь, путем вращения специального винта, располагаемого с торцевой или передней стороны защитной крышки. Оптимальное натяжение, позволяет без усилий вынуть 3 хвостовика цепи, взявшись за звено в центральной части шины.

Обратите внимание. Новая цепь достаточно быстро растягивается и требует постоянной проверки натяжения. Следить за состоянием гарнитуры необходимо не только ради безопасности, но и для повышения эффективности работы. Хорошо натянутая цепь, двигается без затруднений, и при этом не вибрирует в местах контактов с направляющей.

Ремонт шины бензопилы

Среди немногочисленных проблем, возникающих при эксплуатации направляющей, самая актуальная связана с износом или деформацией ведомой звёздочки. Это относительно простая неприятность, поддающаяся ремонту в бытовых условиях. Выражается в заклинивании звездочки или большом люфте хвостовиков цепи с зубьями. Для ремонта потребуется сварочный аппарат, болгарка и подходящий ремкомплект.

  1. В первую очередь, необходимо вынуть поврежденную деталь. Для этого стачиваем заклепки абразивным кругом и аккуратно выбиваем молотком.
  2. Снимаем поврежденный элемент и тщательно вычищаем паз (лучше пропитанной керосином тряпкой).
  3. Перед помещением новой звездочки в шину, на ролики подшипника необходимо нанести слой консистентной смазки (литола).
  4. В качестве фиксирующего элемента, можно использовать выбитые ранее заклепки, посадив их на пару капель сварки с обеих сторон. Выпирающий припой снимается шлифовальным кругом.

Если приобретение сменной звездочки равноценно покупке новой шины, можно попробовать восстановить старую. Актуально при заклинивании, когда ролики рассыпаны, стерты, но сама деталь ещё может поработать. В качестве источника сменных элементов, может выступить обыкновенное сверло, диаметром около 2.5 мм (чтобы совпадал со штатными роликами).

Просто зажимаем сверло в тиски, и нарезаем ювелирные шайбочки (можно абразивным, но аккуратнее алмазным). Чтобы мелкие части не разлетелись, лучше установить поблизости магнит, который будет притягивать элементы при обрезке. Для получения полного набора роликов и заполнения окружности, потребуется около 2х сверл стандартной длины. Напилив необходимое количество кругляшей, укладываем их в звёздочку и переходим к пункту 3, 4, предыдущей инструкции.

Изложенный метод восстановления, позволит продлить срок службы направляющей, но вскоре возникнет проблема с износом звездочки, и её придётся менять (либо гарнитуру целиком).

Более полная демонстрация процесса реставрации представлена в следующем ролике, где наглядно показан весь ремонт шины бензопилы своими руками. Видео, с полезными комментариями автора передаёт все основные аспекты работы.

Старайтесь регулярно ухаживать за шиной и продолжительность её эксплуатации значительно увеличится. Прочищайте паз от грязи, смазывайте подшипник ведомой звёздочки и убирайте заусенцы напильником. Уделив 5 минут на обслуживание за 10 часов эксплуатации, вы повысите эффективность работы и убережете себя от лишних расходов.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

как выбрать лучшие сменные элементы

Шина является деталью пилы, служащей остовом и направляющей для цепи. Именно шина принимает на себя самую большую нагрузку при эксплуатации инструмента. По этой причине необходимо знать, как правильно подобрать и установить новую шину на бензопилу, тем самым существенно сэкономив средства на ремонт или замену инструмента.

Краткое содержимое статьи:

  • Неисправности шины
  • Конструкция и материалы
  • Размеры шин
  • Разновидности шин
  • Правила выбора
  • Популярные модели
  • Фото шин для цепной бензопилы

Неисправности шины

Сама шина и все элементы, предназначенные для ее крепления, являются расходными деталями. Сильнее всего шина изнашивается при нарушении правил эксплуатации бензопилы.

Главными признаками порчи шины являются снижение натяжения цепи, снижение плавности ее хода. Крепление шины бензопилы при износе детали не может обеспечить правильного угла распила по отношению к ее корпусу.

Если во время использования бензопилы появляются подобные тревожные симптомы, то необходимо срочно прекратить работу и устранить все неисправности, так как работать с таким инструментом весьма опасно.

Конструкция и материалы

Стандартная шина по внешнему виду представляет собой деталь в форме удлиненного овала. На одном конце детали имеются специальные отверстия для резьбового крепежа, а на противоположной стороне располагается так называемая ведомая звездочка. По всему периметру детали выточены пазы для хвостовиков цепи бензопилы.

Шины для бензопилы должны быть изготовлены исключительно из стали хорошего качества – это обеспечит долговечность детали и безопасность при ее эксплуатации.

Размеры шин

Стоит знать, что общая и режущая длина шины являются разными понятиями. Режущая длина шины бензопилы измеряется расстоянием между самым отдаленным от корпуса зубца пилы и непосредственно самим корпусом. Данная величина измеряется в целых дюймах.

Несмотря на то, что длина шин от разных производителей может быть одинаковой, использование на инструменте комплектующих других фирм недопустимо – это может нарушить правильный ход цепи и привести к травмам.

Разновидности шин

Все бензопилы делятся на 3 класса: хобби-класс, полупрофессиональные и профессиональные модели.

На моделях хобби класса  направляющие имеют длину от 30 до 40 см. Полупрофессиональные инструменты имеют шины длиной от 38 до 45 см. Профессиональные модели бензопил имеют длину шины 50-90 см.

Увеличение размеров шины у разных моделей бензопил обуславливается их мощностью – чем длиннее цепь, тем большая нагрузка приходится на двигатель инструмента.

Также отличия касаются шагом направляющих и толщиной паза для пильной цепи.

Правила выбора

В специализированных магазинах имеется множество разновидностей шин, предназначенных на разные модели инструментов. При выборе шины для бензопилы нужно ориентироваться не только на подходящие размеры, но и фирму – производителя.

Шины от дорогого бренда гарантированно прослужат гораздо дольше, чем изделии от неизвестной фирмы. Дорогие изделия изготавливаются из стали хорошего качества, что гарантируют хорошую износоустойчивость и минимальный шанс получить бракованную шину.

Нужно с полной ответственностью относиться к выбору комплектующих для бензопил так как некачественные детали могут привести как к поломке инструмента, так и к травмам работника.

Если Вы впервые самостоятельно покупаете направляющие шины, то кроме замера режущей длины необходимо сделать фото шины для бензопилы, которая была установлена до этого – это поможет консультантам правильно подобрать изделие.

Популярные модели

Самыми популярными зарубежными фирмами-производителями бензопил и комплектующих к ним являются фирмы Husqvarna и Штиль. Российский рынок бензопил представляет самая популярная модель Урал.

Пильные шины для бензопил Husqvarna имеют множество разновидностей, что позволяет использовать их на множестве моделей пил. На продукцию фирмы имеется множество положительных отзывов. В особенности отмечается долговечность шин, плавность хода цепи и удобство при подаче масла.

Шины для бензопил Штиль находятся в той же ценовой категории, что и их главные конкуренты. Они обладают похожими характеристиками, при этом имеют большой плюс: направляющая звездочка оснащена закрытым роликоподшипником, что оберегает цепь от попадания грязи и последующей коррозии.

Большие сложности имеется при попытке отыскать шины на бензопилу Урал. Несмотря на то, что данная модель пользуется огромным спросом, ее выпуск прекратили еще в 2008 году. По этой причине найти фирменные комплектующие все тяжелее и на их место приходят дешевые китайские модели.

Лучшей альтернативой при покупке являются шины фирмы Орегон или Хускварна – они изготовлены из более качественных материалов и поэтому служат гораздо дольше дешевых аналогов.

Фото шин для цепной бензопилы

Также рекомендуем просмотреть:

  • Как выбрать бензоножницы
  • Обзор лучших бензорезов
  • Лучшие бензиновые снегоуборщики
  • Как выбрать хорошую бензиновую воздуходувку
  • Как выбрать лучший мотобур
  • Как выбрать надежную мотопомпу
  • Как выбрать самоходную, бензиновую газонокосилку
  • Как выбрать лучшую цепь для бензопилы
  • Бензопила STIHL
  • Как выбрать мотокультиватор
  • Как выбрать бензокосу
  • Как правильно заточить цепь для бензопилы своими руками
  • Как выбрать надежную бензопилу
  • Рейтинг лучших бензиновых измельчителей
  • Бензиновая виброплита
  • Самые лучшие дизельные генераторы
  • ТОП лучших цепных бензопил для дома
  • Лучшие бензиновые триммеры
  • Обзор лучших бензиновых генераторов

Помогите сайту, поделитесь в соцсетях 😉

Как измерить шину бензопилы [Быстро и просто]

Не все знают, как измерить шину бензопилы. Цепные пилы доступны в неограниченных комбинациях размеров, типов и характеристик.

Что такое планка на бензопиле?

Шина бензопилы (также называемая направляющей цепной пилы или полотном цепной пилы) выполняет важную задачу направлять движение цепи — режущего элемента бензопилы.

Как измерить шину бензопилы? Откуда вы его измеряете?

Фактическая длина шины бензопилы, т. е. расстояние от кончика хвоста, не является допустимым параметром для измерения шины цепной пилы. что равно части шины, выходящей из корпуса бензопилы .

Именно длина реза бензопилы, помимо ее мощности, заставляет задуматься, какую пользу можно извлечь из той или иной бензопилы: можно ли использовать ее только для подрезки деревьев или можно ли пилить большие стволы.

Как вы можете видеть в каталоге Efco , например, шины для подрезки цепных пил имеют более короткую длину реза (25-30 см), чем обычные шины или шины для резки. Обычные шины бензопилы, с другой стороны, имеют длину реза от 35 до 76 см.

Небольшие бензопилы, такие как MT 3500 S , которые подходят для небольших работ в саду и в домашних условиях, имеют пильные шины с длиной реза 35 и 41 см с фиксированной шпулей.

Профессиональные пилы, например модель  162,  которые вместо этого предназначены для крупномасштабных работ и , им нужна мощность пильные шины  между 38, 41, 46, 51, 61 и 64 см как со сменной шпулей , так и с фиксированной , обе с усиленным носком .

Наконец, если ваша бензопила представляет собой нечто среднее между малой и профессиональной бензопилой, например, MT 5200 средней мощности, вы можете использовать шины 38, 41, 46 и 51 см со сменной или фиксированной возвратной шпулей .

Как измерить шину (лезвие) бензопилы, шаг за шагом

Снятие цепи и лезвия с бензопилы — лучший способ наиболее точно измерить шину вашей бензопилы.

При наличии базовых знаний об инструментах и ​​деталях для бензопил эта задача относительно проста и не займет много времени. Это также позволит вам осмотреть полотно бензопилы на наличие повреждений, чтобы при необходимости приобрести новую шину.

Шаг 1. Снимите корпус бензопилы, закрывающий полотно

Снимите две гайки, ввернутые в корпус, расположенный возле рукоятки, с набором насадок. Эти две гайки крепят корпус, закрывая лезвие. После того, как вы сняли гайки, снимите корпус. За корпусом вы увидите всю приводную втулку, цепь и шину пилы.

Шаг 2. Немного ослабьте натяжение, чтобы снять цепь с шины

Найдите натяжное колесо прямо внутри шины цепной пилы. Используйте отвертку с плоской головкой и поверните винт влево, чтобы немного ослабить натяжение и вытащить цепь из канавок на шине. Снимите цепь со всех канавок на шине, пока не дойдете до ведущей звездочки.

Шаг 3. Снимите цепь с шины цепной пилы

Потяните цепь на ведущей звездочке, чтобы полностью снять цепь. Привод представляет собой колесо, расположенное под рукояткой.

Шаг 4. Проверьте, не требуется ли заменить или отремонтировать шину цепной пилы.

Снимите полотно или шину после снятия цепи. Когда вы снимаете планку, вы можете проверить, нуждается ли она в ремонте или в замене.

Шаг 5. Измерьте шину бензопилы

Положите полотно на плоскую рабочую поверхность и измерьте шину или полотно с помощью линейки. Измерьте длину стержня от начала до конца или отнесите свое лезвие в местный хозяйственный магазин, и они могут получить новое лезвие или измерить то, которое у вас есть.

https://www.youtube.com/watch?v=0aEd79YP4Ec&ab_channel=PremiumSawChainВидео не может быть загружено, так как отключен JavaScript: Как измерить направляющую шину бензопилы (https://www.youtube.com/watch? v=0aEd79YP4Ec&ab_channel=PremiumSawChain)

Как лучше всего измерить шину бензопилы?

Измерить шину бензопилы очень просто. Просто приложите измерительную ленту на конце стержня к раме и измерьте стержень до кончика лезвия.

Лезвие и брусок — это два термина, которые используются для обозначения одного и того же предмета.  Это лезвие, которое выходит из кожуха двигателя бензопилы и несет цепь, которая делает разрез за вас.

Вы купили бензопилу и не знаете, в каком направлении должна быть натянута цепь? Я написал подробное руководство по этому поводу. Нажмите сюда, чтобы проверить это!

Производители проявили любезность стандартизировать длину полотна бензопилы с шагом в два дюйма. Наиболее распространенные размеры 16, 18 и 20 дюймов, хотя диапазон составляет от 10 до 42 дюймов!

При измерении лезвия при необходимости округлите до ближайшего значения 2 дюйма.

У вас проблемы с запуском бензопилы? Или бензопила перестала работать? Прочтите эту статью, которую я написал, о том, как решить БОЛЬШИНСТВО ПРОБЛЕМ ЗАПУСКА бензопилы!

Что означают цифры на шине бензопилы?

Таким образом, характеристики плана крепления полотна бензопилы важны при выборе шины бензопилы и обобщаются последней буквой и последними 3 цифрами идентификационного кода типа шины, например, «K095”. А теперь объясните лучше :

Например, для профессиональной бензопилы Efco 162 инструкция рекомендует несколько типов шин, в том числе тип 168RNDK095.

Что означает этот идентификационный штрих-код бензопилы (каждый тип шины имеет свой код)?

  • 16 = длина реза шины в дюймах (16” = 41 см)/ (не общая длина, а полезная рабочая длина)
  • 8 = ширина направляющей, которая совпадает с толщиной цепи (8 = 0,058 дюйма = 1,5 мм) / или ширина ведущего звена
  • RN = тип шины (RN = шина Oregon Power Match® со сменным наконечником)/модель шины
  • D = количество зубьев и шаг цепи (D = шаг 3/8 дюйма с зубьями 9/11)
  • K095 = тип лезвия с характерными размерами и формами / соединение лезвия (задняя часть меча, используемая в станочном узле для крепления)

https://www.youtube.com/watch?v=0JUrdd_ZNxs&ab_channel=TheRepairSpecialistВидео не может быть загружен, потому что JavaScript отключен: Как купить правильную замену цепи бензопилы (объяснение номеров цепей/прутков) Специалист по ремонту (https://www. youtube.com/watch?v=0JUrdd_ZNxs&ab_channel=TheRepairSpecialist)

Bar length
Guide width in
inches / mm
Bar
type
Chain division
blade shape
Blade type
10 “= 25 см

11 ″ = 28 см
12 «= 30 см

13 ″ = 33 см

14« = 35 см

15 ″ = 38 см
16 «= 40 см

17 ″ = 43 см

18 дюймов = 45 см

19 дюймов = 48 см
20 «= 50 см

21 ″ = 53 см

22« = 55 см

23 ″ = 58 см
24 «= 60 см

25 ″ = 63 см

26« = 65 см

27 27 ″ = 68 cm
28 “= 72 cm

29″ = 74 cm

30 “= 76 cm

32″ = 78 cm
33 “= 81 cm

36″ = 90 cm

0
0,050 дюйма

1,3 мм
3
0,063 дюйма

1,6 мм
4
0,043 дюйма

1,1 мм 9000 8
0. 058 “

1.5 mm

MP

SL

RN

AT

LA

GP

SP

DG

SD

ML

SX

A
1,4 «

B
Узкие

D
3/8« Узкий

E
3/8 »(цепь 90/91)

F
0,404« Булбес

F
0,404 «Булбес

G
0,404«


0,404 » G
0,404«


0,404 » 0,325″ луковичный

H
3/8 “bulbous

A016

A041

A061

A064

A074

A089

A095

A111

A129

A218

A318

B004

B083

B100

D009

D010

D024

D025

D029

D033

D176

D196

D276

E031

E086

E099

K041

K095

K153

F014

M015

Цепи atihls atihls?

Одним из параметров направляющей является ее размер. Обычно размер направляющей бензопилы указывается в дюймах, иногда в сантиметрах.

Мы рекомендуем использовать размер в дюймах. Наиболее часто используемые размеры шин бензопилы: 11″, 12″, 13″, 14″, 15″, 16″, 18″, 20″, 21″, 22″.

Меньший размер шины бензопилы используется для более простых работ. Например, бензопила с установленной шиной 11-13 дюймов используется как сучкорез, а также используется для распила небольших нетолстых досок.

Эта шина бензопилы имеет небольшие размеры и позволяет разгонять цепь на высокой скорости, что позволяет выполнять работу быстро.

Самый используемый и универсальный размер шины бензопилы 14-16 дюймов. Такой брус позволяет как производить дрова, так и использовать бензопилу (электропилу) в качестве сучкорезного станка.

Брус бензопилы 18 – 22″ используются для распиловки толстых деревьев при заготовке дров. Такие бензопилы используются в полупрофессиональных, профессиональных и мощных пилах.

При выборе шины для бензопилы следует обратить внимание на форму самой шины.

Для любительских пил используется узкая и плоская (низкопрофильная) шина бензопилы. Такие шины бензопилы не дают обратного удара и очень безопасны, что оценят новички.

Также есть облегченные бензопилы для бензопил. Эти бруски имеют уменьшенный вес, что позволяет работать и управлять навесом бензопилы, а также на крыше дома.

 Легкий пильный станок состоит из 2 стальных пластин, скрепленных внутри полиамидом. Есть еще одна группа пил – со сменными головками.

Необходим для бензопил, работающих в тяжелых режимах, когда увеличивается скорость износа механизмов. Для бытовых нужд такая форма бензопилы не нужна.

Одним из важных параметров пильного бруса является его хвостовик (крепление). У каждого производителя свое крепление на штангу. Поэтому иногда бензопила от одной пилы может не подойти к другой.

Как измерить шину бензопилы Husqvarna?

Шаг 1. Отсоедините свечу зажигания

Выключите бензопилу и выньте провод свечи зажигания из самой розетки. Возьмитесь за чехол, закрывающий свечу зажигания, и снимите провод, осторожно потянув за чехол. Это предотвращает любую возможность случайного запуска цепной пилы.

Шаг 2

Приложите конец измерительной ленты к корпусу в том месте, где выходит стержень.

Шаг 3

Растяните полоску на противоположном конце стержня и снимите показания на самом дальнем от конца стержня конце.

Шаг 4

Округлите результат до ближайшего дюйма. Например, если вы измерили 15 7/8 дюймов от корпуса фрезы, у вас есть 16-дюймовая бензопила.

Шаг 5

Снимите гайки, крепящие корпус к корпусу цепной пилы, с помощью торцевой головки и храповика.

Шаг 6

Полностью потяните крышку, открывая всю шину бензопилы.

Шаг 7

Протяните рулетку от одного конца стержня до противоположного конца. Этот размер представляет собой фактический размер шины бензопилы, который обычно на 2-3 дюйма больше, чем размер цепной пилы, полученный вами в шагах с 1 по 4.

Найдите размер цепи на полотне цепной пилы способ получить информацию о цепи вашей бензопилы – посмотреть на нижний конец шины

.

На самом деле во многих моделях шин бензопил написано:

  • длина шины;
  • количество ссылок;
  • шаг цепи;
  • толщина;
  • каталожный номер (не обязательный), соответствующий цепи, рекомендованной производителем для данной бензопилы.

Очевидно, что вы можете выбрать бренд, отличный от производителя. Однако для этого количество звеньев, шаг цепи и толщина должны быть такими же, как и у заменяемой цепи.

Имейте в виду, что иногда эти указания не обязательно написаны на направляющей шине, но могут быть найдены в инструкциях к инструменту или на упаковке цепи бензопилы.

Таблица диаграммы цепи бензопилы

Длина направляющей цепи
Размер направляющей цепи варьируется от 11 см до 120 см в зависимости от модели и пропорционален мощности двигателя.

В идеале он должен быть равен или больше диаметра ствола, который вы хотите отрезать.

Будьте осторожны, однако, чем длиннее направляющая, тем тяжелее будет бензопила из-за веса направляющей, цепи и, прежде всего, ее двигателя, который будет более мощным.

При непрофессиональном использовании длина стержня от 35 до 50 см обычно достаточна для выполнения большинства работ по резке (резка).

Длина шины бензопилы

Длина шины бензопилы или направляющей будет зависеть от мощности двигателя вашей бензопилы, фактически вам придется выбрать более короткую направляющую, если ваш двигатель менее мощный. Вот несколько цифр, которые вам помогут:

Chainsaw Type Power(Watt) BAR LENGTH (INCHES)
Electric corded chainsaw 750 – 2500 13. 7 ” – 17.7 “
Electric cordless chainsaw 500 – 1500 4″ – 11.8″
Gas Chainsaw 1000 – 2500 13.7 ” – 17.7 “
Gas Chainsaw 2000 – 7000 15,7″ – 43,3″

Длина реза цепи

Цепи бензопилы адаптированы к длине шины вашей бензопилы.

Внимание! Длина шины бензопилы всегда соответствует длине реза, а не общей длине полотна. Поэтому его необходимо измерять от корпуса вашей машины (только той части направляющей, которая выступает из бензопилы).

Например, если на табличке или на коробке цепной пилы указано, что размер направляющей составляет 45 см, то направляющая делает пропил 45 см, в действительности общая длина направляющей может составлять 50 или 55 см. .

Вся информация, которая только что была вам сообщена, может быть выгравирована на направляющей цепи вашей бензопилы. В противном случае обратитесь к руководству пользователя.

Уход за цепями бензопилы также очень важен.

Чтобы они не изнашивались слишком быстро, советуем регулярно их затачивать. Для этого можно использовать круглые напильники для заточки.

Необходимо соблюдать диаметр напильника, в частности, шаг цепи:

  • Ø4 мм для цепей с шагом 3/8LP
  • Ø4,8 мм для цепей с шагом 0,325
  • Ø5,5 мм для цепей с шагом 3/8 и 0,404

Если у вас много бензопил, мы рекомендуем вам затачивать их с помощью нашей полупрофессиональной электрической точилки или нашей профессиональной электрической точилки. Вы найдете там значительную экономию времени по сравнению с файлами заточки.

Когда заменять шину цепной пилы ?

 Более

В процессе эксплуатации на направляющих шины образуются заусенцы: их необходимо подпилить, иначе они вызывают неравномерное продвижение бензопилы и преждевременный износ цепи и самих направляющих.

Всегда напильником выравнивайте две стороны канавки, если они имеют дифференцированный износ, то есть разную высоту.

В течение срока службы стержня глубина скользящей направляющей до медленно уменьшается в случае чрезмерного или неравномерный износ , рекомендуем заменить шину.

Чтобы увидеть, нужно ли менять шину бензопилы, выполните следующие действия:

  1. Положите бензопилу на плоскую поверхность и коснитесь пальцем цепи лезвие бензопилы (всегда надевайте стойкие к порезам перчатки при обращении с цепью).
  2. Совместите линейку  между стержнем и внешней стороной зубьев  (т.е. режущих сегментов) цепи: если  зазор  создана, направляющая шина в идеальном состоянии, в противном случае она изношена и подлежит замене.

Чтобы сохранить шину цепной пилы в хорошем состоянии в течение длительного времени, вы все же можете соблюдать некоторые меры предосторожности, особенно во время работы не забывайте: ненормальный износ гусениц)

  • Отрегулировать расход смазочного масла в соответствии с типом распиливаемой древесины (во избежание перегрева направляющих в местах наибольшего трения с приводными звеньями)
  • Регулярно и тщательно затачивайте зубья цепей (уменьшает ненормальный износ гусениц и способствует чистому и точному резу)
  • Всегда пилите прямо максимально неповрежденными и не деформировать планку.
  • Используйте полотно цепной пилы только для резки  , а не, например, в качестве молотка, рычага или клина для валки деревьев.
  • Как выбрать шину для бензопилы

    Ленты бензопилы не все одинаковые: если вам необходимо заменить шину бензопилы, сначала   следуйте инструкциям в руководстве по эксплуатации бензопилы и выберите альтернативу из разрешенных производителем  .

    Почему важно следовать рекомендациям производителя? По двум причинам:

    • Поверхность крепления новой шины должна быть совместима с кожухом бензопилы.
    • Должны быть установлены только шины и цепи, для которых одобрена ваша цепная пила : в противном случае гарантия прекращает свое действие, и в любом случае производитель больше не несет никакой ответственности.

    Мы сказали, что план атаки стержня – то есть хвоста – должен быть соответствующим, потому что по сравнению с бензопилой они должны совпадать:

    • скользящая петля и шпильки, в которые она должна быть вставлена.
    • Собачка натяжителя цепи и отверстие для натяжителя цепи, в котором она находится
    • Отверстие для выпуска масла на шине

    Можно ли использовать любое полотно на бензопиле?

    Четко: нет

    Для каждой бензопилы предусмотрено подходящее соединение пилы, которое часто подходит для разных моделей бензопил одного и того же производителя, а некоторые даже для моделей разных производителей.

    При использовании отвала необходимо учитывать следующие параметры:

    • Рельсы с отклоняющей звездой должны иметь соответствующий шаг для звездочки цепного привода (при 3/8” также существует разница между любительским и профессиональным цепь)
    • Ширина паза
    • Ширина и длина прорези в середине рейки в начале лезвия
    • Расположение отверстий для подачи масла для цепи
    • Расположение и размер отверстия для болта зажимного устройства меча
    • Длина меча
    • Контур рельса (в зависимости от применения)
    • Радиус на конце рельса (чем он меньше, тем меньше риск отдачи, но больше износ или удлинение цепи из-за большего угла изгиба (эффект многоугольника) и наоборот)

    Благодаря этой информации вы легко узнаете, как измерить шину бензопилы. Каталог цепей поможет вам быстро найти нужную модель цепи той же марки, что и направляющая/шина бензопилы.

    Можно ли поставить шину побольше на бензопилу?

    В инструкции к вашей пиле должны быть указаны размеры шин, которые вы можете использовать. Не рекомендуется устанавливать шину бензопилы длиннее, чем указано производителем, потому что это влияет на обороты двигателя.
    Чем длиннее шина бензопилы, тем больше двигатель тратит мощности на вращение коленчатого вала для ускорения цепи, а это влияет на износ двигателя. Это самое важное правило, которому нужно следовать.

    Как измерить шину бензопилы

    Если вы ищете запасную шину для своей бензопилы, вам необходимо определить размер шины. Вы измерите использованную длину стержня. Чтобы определить необходимую длину шины бензопилы, измерьте ее от переднего конца до ближайшего к корпусу пилы резца. Округлите это измерение до ближайшего четного числа в дюймах.
    Например, деталь размером 18 3/4 на самом деле будет иметь именованную длину 20 дюймов.
    Затем вы можете найти новую деталь длиной 20. Вы также можете ввести этот размер в Калькулятор шины и цепи, чтобы найти правильную замену шины для вашей бензопилы.

    Как измерить шину бензопилы?

    Ежедневный садовник

    Бензопилы

    — это высокоэффективные инструменты для рубки деревьев, обрезки веток и многого другого, но для того, чтобы они работали наилучшим образом, вам необходимо иметь все необходимые компоненты. Более того, если вы используете неправильный стержень или плохо подогнанную цепь, может быть даже опасно использовать вашу девятку.0007 бензопила .

    Вы сможете найти все нужные вам цифры в руководстве по эксплуатации, но если вы потеряли его или оно недоступно по какой-либо иной причине, есть несколько способов сделать это самостоятельно – поэтому здесь мы рассмотрим как измерить шину бензопилы.

    Если вы хотите быстро просмотреть то, о чем мы будем говорить, вы можете сначала посмотреть это короткое видео.

    Содержание

    Зачем нужно измерять шину бензопилы?

    Прежде чем говорить о том, как это сделать, давайте вкратце напомним себе, зачем это нужно делать — зачем нужно измерять шину бензопилы или цепь бензопилы ?

    При хорошем обслуживании и уходе цепные пилы могут прослужить долго – это относится и к бензиновым моделям, и к цепным пилам с питанием от сети , и к цепным пилам с аккумуляторным питанием .

    Однако цепи и шины могут изнашиваться, и время от времени их необходимо заменять.

    Вы также можете решить, хотите ли вы установить шину большего или меньшего размера на бензопилу, поэтому вам нужно знать размер шины, которую вы используете в настоящее время, чтобы решить, какой размер купить в качестве замены.

    В любой из этих ситуаций вам нужно знать длину имеющегося у вас стержня и цепи, которая к нему идет. Использование шины, слишком длинной для вашей бензопилы, приведет к тому, что машина будет работать с трудом, а использование цепи неправильного размера может привести к тому, что цепь слетит, что может привести к серьезной травме.

    Как измерить шину вручную

    Измерить шину цепной пилы очень просто, для этого достаточно рулетки. Измерять шину нужно от кончика цепи до места, где шина входит в корпус или кожух бензопилы.

    Если на шине нет цепи, просто добавьте дополнительные полдюйма к измерению, чтобы компенсировать это.

    Затем следует округлить полученное значение до ближайшего четного числа. Например, 14,5 дюйма и 15 дюймов будут считаться как 16 дюймов, поскольку вам необходимо округлить оба значения до 16. Это называется «называемой длиной» или иногда «полезная длина» (поскольку это часть стержня, которую вы можете использовать для резки).

    Как измерить цепь

    Два других измерения, которые вам необходимо знать для цепи, это шаг и толщина.

    Шаг — это расстояние между тремя ручейками (шпильками, скрепляющими цепь) в цепи. Чтобы вычислить шаг, измерьте расстояние от центра первой речушки до центра третьей и разделите на два. Стандартный шаг цепи составляет 3/8 дюйма или 0,325 дюйма.

    Толщина цепи относится к ширине паза, в котором она сидит на стержне, и есть специальный трюк, который вы можете использовать, чтобы определить ее. Все, что вам нужно, это четвертак, пенни и десять центов.

    Очистите канавку и убедитесь, что внутри нет мусора или грязи, а затем просто попробуйте вставить монеты в канавку, чтобы определить, какая из них подходит лучше всего.

    • Если четверть подходит лучше всего, калибр 0,063
    • Если пенни подходит лучше всего, калибр 0,058
    • Если десятицентовик подходит лучше всего, калибр равен 0,050

    Как найти информацию на баре

    Конечно, есть более простой способ найти всю необходимую информацию – в большинстве случаев все эти цифры будут выбиты на вашем баре. Вам просто нужно проверить планку, обычно рядом с тем местом, где она установлена, чтобы найти нужные размеры шага, калибра и длины.

    Вооружившись этими фигурками, вы можете отправиться в магазин, чтобы купить запасную цепь или шину.

    Определение необходимой длины шины

    Еще одна проблема, связанная с размерами шины, — это решение о необходимой длине шины. Возможно, вам придется учитывать это при покупке новой бензопилы или при покупке сменной шины.

    Обычно рекомендуется думать о диаметре древесины, которую вам чаще всего приходится резать, а затем добавлять дополнительные два дюйма. Например, если вам чаще всего приходится пилить деревья диаметром 10 дюймов, вам понадобится брус 12 дюймов. Это дает вам достаточную планку для удобной работы с деревьями такого размера всего за один проход.

    Помните, что можно распилить древесину диаметром почти в два раза больше длины бруска, сделав два прохода и отрезав с обеих сторон. Однако это занимает больше времени и, хотя время от времени это нормально, нецелесообразно, если вам приходится делать это чаще. В этом случае вам лучше иметь более длинную полосу.

    В этом видеоролике более подробно рассказывается о выборе направляющей шины, соответствующей вашим потребностям.

    Не берите бар дольше, чем вам нужно

    Постарайтесь не поддаваться искушению купить самый длинный стержень, какой только сможете найти. Хотя это может позволить вам прорезать более толстые деревья или другие куски дерева, если вам никогда не понадобится что-то такое длинное, это может быть контрпродуктивно.

    С более длинными стержнями сложнее обращаться, и они даже могут быть опасны в неопытных руках. Они непрактичны для небольших работ по обрезке, а бензопилы с более длинными шинами обычно мощнее и дороже, а это означает, что вы будете тратить свои деньги впустую.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
