Станок для гибки арматуры — конструкция, принцип работы

Использование специального оборудования для гибки арматуры в несколько раз облегчает работу специалиста на производстве. Данное оборудование достаточно просто в эксплуатации и обслуживании, и стоит не так дорого, как вам может показаться на первый взгляд.

Завод «Долина» предлагает вашему вниманию такие станки для гибки арматуры, которые отличаются небольшими размерами, и высокой мощностью:

Станок для гибки арматуры МГА
Станок для гибки арматуры МГА 2

Станок МГА предназначен для гибки арматуры диаметром до 40 мм. Имеет довольно компактные размеры, и двигатель, мощностью до 3 кВт.

Станок МГА 2 имеет несколько большие размеры, и на нем установлен двигатель 4 кВт. Станок предназначается для гибки арматуры диаметром до 56 мм.

Видео работы оборудования:

<center><ins class="adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Области применения станков для гибки арматуры

Мы живем в технологическое время, когда ручной труд стараются использовать по минимуму. Сегодня большинство работ и операций выполняются с помощью специальных машин и механизмов, что делают свою работу максимально быстро и качественно.

Коснулась глобальная механизация и профессии арматурщика. С самого начала работа арматурщика считалась весьма трудной и самой ответственной в строительной сфере. Ведь благодаря арматурщикам ежедневно производится увязка и армирование огромного количества железобетонных конструкций. Как вы уже поняли, профессия арматурщика связана с большой трудоемкостью. Без использования станков для гибки арматуры людям этой профессии приходилось вручную сгибать пруты арматуры под заданным углом. А сегодня верным помощником каждого арматурщика в этом нелегком труде стал станок для гибки арматуры.

Устройство станка для гибки арматуры

Станок состоит из:

станины;
электродвигателя;
редуктора;
гибочного механизма;
выключателя и педали.

Внешний вид станков для гибки арматуры разных производителей одинаков. Отличие имеет только устройство гибочного механизма и качество материалов и механизмов, что используются в станке.

Принцип работы

Работать на станке для гибки арматуры достаточно легко. Сперва необходимо расположить прут арматуры на гибочном механизме между тремя роликами. Затем необходимо запустить станок в работу. Прижимной ролик не дает пруту сдвинуться с места, а остальные ролики начинают гнуть прут арматуры до заданного угла. По завершению работы прижимной ролик отходит в сторону и освобождает зажатый прут.

Гибка арматуры на заказ в Москве день в день

Компания «КапсСтрой» предлагает услуги по гибке арматуры на заказ в Москве. Технологические возможности нашего оборудования позволяют согнуть арматуру диаметром до 40 мм.

Наши услуги будут востребованы организациями и частными лицами, ведущими строительство на малых и средних объектах.

Гибка арматуры – это изменение формы прутка с сохранением его прочностных характеристики. Она требуется при создании разнообразных конструктивных элементов – профилей, хомутов, монтажных петель, пространственных и плоских каркасов, проушин, подкосов и т.п. Согнутые элементы используются для изготовления фундаментных и стеновых арматурных сеток, оконных и дверных решеток, ворот и ограждений.

Согласно установленным строительным нормам, во избежание расслоения бетона в угловые связки обязана закладываться только изогнутая арматура, полученная путем гибки. Сгибать арматуру для этих целей разрешено только механическим способом с оптимальным радиусом закругления 10-15 диаметров самого прутка.

Заказав гибку арматуры в нашей компании, вы сможете:

быстро получить готовые изделия нужной вам конфигурации;
снизить производственные издержки и оптимизировать бизнес-процессы;
обеспечить строительный объект любым необходимым количеством качественной, отвечающей всем строительным нормам арматуры;
реализовать любые архитектурные и строительные замыслы.

Мы гарантируем вам:

оперативное выполнение заказов любых объемов;

безупречное качество и высокую точность гибки по заданным параметрам;
оптимальные на рынке цены для данного вида услуг;
комфортные условия сотрудничества и клиентоориентированный сервис.

Рассчитать стоимость гибки арматуры

Наши технологические возможности по гибке арматуры

Для сгибания арматуры наша компания использует современные станки. Они обеспечивают высокую производительность и точность выставленного угла сгиба независимо от толщины прутка – деформация и придание стержню требуемой формы происходит всего за несколько секунд.

Гибка арматуры выполняется на двух станках:

GW-40A – гибочный станок с приводным двигателем мощностью 3 кВт. Используется для гибки арматуры гладкого и периодического профиля, металлических полос и квадратных прутков. Способен сгибать гладкую арматуру диаметром до 40 мм и рифленую – до 32 мм. Обладает высокой производительностью и обеспечивает точный угол сгиба. Радиус сгиба задается специальными оправками. Угол задается установкой ответных фишек в высверленные для этого отверстия рабочего диска;

GW-50 – мощный гибочный станок, предназначен для гибки стальной арматуры в автоматическом и ручном режимах. Мощность двигателя – 4 кВт. Производительность – до 8 рабочих циклов в минуту.

Конструктивно станок для гибки арматурных стержней представляет металлическую раму и барабан, установленный на рабочий стол. Барабан в движение приводит двигатель с редуктором, настройки работы выполняются через блок управления.

Независимо от конфигурации оборудования, все станки имеют идентичный принцип работы: для сгибания стержень закрепляется между подвижным (гибочным) и неподвижным (центральным) пальцем, расположенном на диске. Диск приводится в движение поворотом рукояти или нажатием педали, в результате пруток обжимается вокруг центрального пальца под заданным углом.

Почему мы?

Несмотря на видимую техническую простоту, гибка арматуры требует наличия определенных профессиональных навыков. Обращение к дилетантам может привести к образованию в местах деформации прутка изломов, кладок и микротрещин. Невидимые взгляду, они приведут к потере прочностных характеристик и потенциальным рискам на строительном объекте. Обращение к профессионалам поможет вам избежать подобных проблем и рисков.

Наша компания имеет в своем распоряжении все необходимое оборудование для гибки арматуры различной конфигурации. Возможности наших станков позволяют сгибать арматурные стержни под углом до 180°.

В процессе работы мы неукоснительно соблюдаем все установленные правила и не используем приемы, способные оказать негативное влияние на качественные параметры арматуры:

не допускаем нагревания мест сгиба;

не применяем подрезку мест сгиба болгаркой или другими аналогичными инструментами.

Мы используем только метод холодной деформации, который позволяет сохранить все физико-механические свойства металлических прутков, прочность металла на разрыв и сжатие.

Наши сотрудники помогут рассчитать допустимый угол сгиба арматуры в зависимости от толщины, марки металлического сплава и назначения готового изделия. При необходимости мы рассчитаем потенциальные нагрузки на готовую конструкцию и поможем подобрать для нее оптимальную арматуру.

Станок для гибки арматуры Г-50

Наша компания заботится о том, чтобы товар был доставлен адресату в целости и в строго установленные строки. Мы работаем с такими транспортными компаниями как: Деловые Линии, ЖелДорЭкспедиция, Автотрейдинг, СДЕК, ПЭК, Мас-Хэндлинг и другие. Доставка осуществляется в любые города и регионы РФ: Ростов-на-Дону, Омск, Ярославль, Тамбов, Самара, Астрахань, Нижний Новгород, Екатеринбург, Барнаул, Белгород, Пенза, Волгоград, Иркутск, Сочи, Казань, Новосибирск, Кемерово, Ставрополь, Киров, Краснодар, Красноярск, Чита, Курск, Москва, Мурманск, Набережные Челны, Новокузнецк, Норильск, Пенза, Рязань, Саранск, Таганрог, Тверь, Пермь, Томск, Ульяновск, Саратов, Уфа, Челябинск, Якутск, Псков.

Производитель: ВПК Индустрия (Россия)

Станок для гибки арматуры Г-50, мощностью 4 кВт, используется для гибки арматурной стали круглого, квадратного сечения и полосы. Находит свое применение в работе на заводах ЖБИ, домостроительных комбинатах, на строительных объектах. Гибка арматуры происходит вокруг оси вращения поворотного диска как в ручном, так и в автоматическом режиме. Поворотный диск приводится во вращение посредством электромотора и редуктора. Радиус, форма и угла изгиба регулируются при помощи различных втулок и углов поворота диска. Станок отличается надежностью, безопасностью и эргономичностью. Подходит для работы в тяжелых эксплуатационных условиях.

Таблица рекомендуемых масел

Технические характеристики
Особенности

Напряжение сети, В	380
Мощность, кВт	4
Скорость вращения рабочего диска,об/мин	9
Гибка арматуры класса А-I (А240) диаметром, мм	50
Гибка арматуры класса А-III (А400)) диаметром, мм	42
Гибка арматуры класса А-500С диаметром, мм	38
Гибка арматуры класса Ат500 диаметром, мм	38
Габариты,мм	1100х890х970
Масло, л	19
Вес, кг	475

Редукторная система станка имеет 3 передаточных пары (в отличие от многих других станков, которые имеют 2 пары) и находится в герметичной масляной «ванне»
Ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек
До 9 гибов в минуту как одного, так и нескольких прутков
Линейки под упорные штифты регулируются, что позволяет сделать более точную подгонку под используемую арматуру
Две регулируемые линейки и набор приспособлений (штифты, втулки, упорный угольник), позволяют делать двойной гиб за один ход рабочего диска
Все элементы станка хорошо закреплены и защищены
Электродвигатель 4 кВт снабжен электрическим тормозом (высокая точность угла гиба) предохранителями, обеспечивает безопасность при эксплуатации
Замена масла один раз в год, для удобства предусмотрен “глазок” уровня масла

Цена на станок для гибки арматуры Г-50

Комплектация:
– Ножная педаль
– Набор ключей
– Набор гибочных приспособлений
– Упор, квадратная втулка для упора и болт М20 для регулировки упора
– 2 штифта
– Тюбик со смазкой «литол-24»
– Инструкция

Артикул	Наименование	Мощность, кВт	ø арматуры, мм	Вес, кг	Цена, руб
СГ045042	Станок для гибки арматуры Г-50	4	14-50	475	237100. 00

Комплект гибочных приспособлений к Г-50

Артикул	Модель	Цена, руб
ГП045005	Комплект гибочных приспособлений к Г-50	28200.00

Педаль управления VPK в сборе для станков Г-35/40/42/50/55

Артикул	Модель	Цена, руб
ПГ404250	Педаль управления VPK в сборе для станков Г-35/40/42/50/55	4400.00

ЗИП-Комплект для двух станков (масло, ремни, ножи, концевики)

Артикул	Модель	Цена, руб
ЗИП34055	ЗИП-Комплект для двух станков (масло, ремни, ножи, концевики)	12700.00

ЗИП-Комплект станка для гибки арматуры (масло, ремни, концевики)

Артикул	Модель	Цена, руб
ЗИП24055	ЗИП-Комплект станка для гибки арматуры (масло, ремни, концевики)	8500. 00

международных концепций строительства | Профессиональный инструмент для бетона и кирпичной кладки

Арматура или арматурные стержни в основном изготавливаются из стали, их основная цель – укреплять бетонные конструкции за счет увеличения напряжения и поддержки. Арматура используется при строительстве мостов и зданий, при строительстве подпорных стен и дамб и часто как невидимый элемент, помогающий укрепить и обезопасить большие скульптуры и предметы искусства на открытом воздухе. Однако со времени изобретения арматуры этому твердому материалу было обнаружено еще больше применений.Сегодня арматура удовлетворяет множество потребностей – в качестве материала для садового искусства и уличной мебели, в качестве кольев для ограждений и озеленения, а также в качестве вешалок и соединителей для различных контейнеров.

Чтобы использовать арматуру не в качестве прямой среды для армирования бетона, может потребоваться изучить лучший способ гибки арматуры вручную.

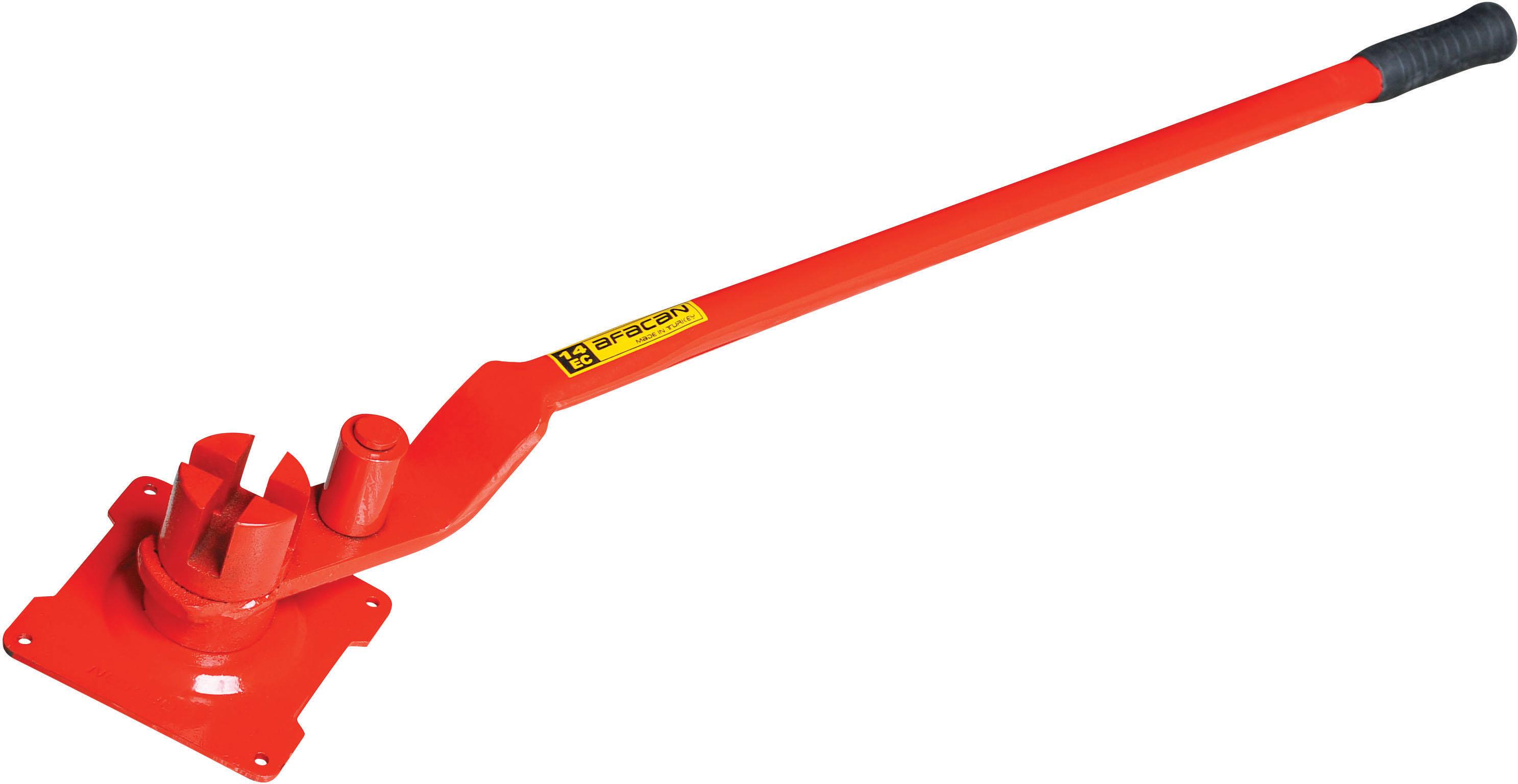

Как согнуть арматуру вручную

Самый безопасный и простой способ сгибания арматуры вручную – это заключить ее в две части металлической трубы – более короткую и более длинную.Проденьте арматурный стержень через оба отрезка трубы, чтобы они пересекались в точке, где должен произойти изгиб. Взвесьте трубу на одном конце металлической трубы и обнажите ту область арматурного стержня, которую вы хотите согнуть. Используйте рычаг, чтобы поднять длинный кусок трубы от земли. Вам понадобится достаточное количество мышц, чтобы согнуть прочный стальной стержень, но усилие, которое вы получите от более длинного куска трубы, поможет продвинуть процесс вперед.

Получение правильного угла

После того, как вы добились прогиба арматурного стержня, полезно иметь под рукой большой плотницкий угольник, который поможет вам измерить изгиб.Это поможет вам лучше достичь желаемого угла. Если вы можете нанять третьего человека, который будет держать квадрат, пока двое других сгибают его, вы получите правильный угол в кратчайшие сроки.

Почему нельзя нагревать арматуру

Хотя основным ингредиентом арматуры является сталь, это один из материалов, который также часто включает в себя множество других элементов, таких как цинк, свинец или олово. Нагревательная арматура делает ее достаточно гибкой, чтобы ее можно было сгибать, но при остывании она часто становится хрупкой. А если вы рассчитываете, что арматурная конструкция выдержит вес или обеспечит элемент безопасности, нагревание – не самый безопасный способ.Арматурный стержень, подвергшийся воздействию тепла, может сломаться в неподходящий момент, что приведет к травмам или еще худшему.

Итак, в следующий раз, когда вы окажетесь в изобилии этого прочного строительного материала и захотите найти инновационный способ найти ему хорошее применение, подумайте о том, чтобы придать ему любое количество пригодных форм, включая вешалки для растений, клетки для помидоров и т. Д. и уникальное металлическое садовое искусство. Если вы правильно обращаетесь с ним и размещаете его в безопасном месте там, где заостренные концы не представляют опасности, нет причин, по которым вы не сможете использовать этот материал в качестве декоративного элемента в вашем домашнем ландшафте.

Изгибы арматурных стержней

ИЗГИБЫ. Часто бывает требовалось, чтобы арматурные стержни были согнуты в различные формы. Есть несколько причины для этого. Во-первых, вернемся к причине для использования арматурной стали в бетонеувеличить прочность бетона на растяжение и сжатие. Вы можете сравнить скрытое действие на траверсе от живых и мертвых нагрузок до поломки палки над вашим колено. Вы видели, как щепки у вашего колена толкайте к середине палки, когда наносите сила, а осколки от середины к противоположной сторона оторвать от середины.

Это похоже на что происходит внутри балки.

Например, возьмем простую балку (балка

, свободно на двух опорах возле его концов). Мертвец нагрузка (вес балки) заставляет балку изгибаться или провисать. Теперь от центра луча к внизу, силы имеют тенденцию растягиваться или удлиняться нижняя часть балки. Эта часть считается, что он находится в напряжении, и именно здесь сталь арматурные стержни нужны. В результате сочетание бетона и стали, растяжение сила в балке сопротивляется силе нагрузки и предохраняет балку от разрушения.В точный центр балки, между сжимающими напряжение и растягивающее напряжение, нет стресс вообще нейтральный.

В случае неразрезной балки

немного отличается. Верхняя часть балки может быть в сжатом состоянии на части своей длины и в растяжении по другой части. Это потому, что непрерывный балка опирается более чем на две опоры. Таким образом, изгиб балки НЕ происходит в одном направлении но меняется на противоположное, поскольку он проходит через промежуточный поддерживает.

Чтобы бетон выдерживал эти нагрузки, инженеры

проектировать изгибы арматурной стали так, чтобы сталь войдет в бетон именно там, где растягивающие напряжения имеют место. Вот почему некоторые подкрепляющие стержни изогнуты почти зигзагообразно. Соединение каждого бара со следующим, анкеровка стержня заканчивается бетоном, а анкеровка путем перекрытия двух концов стержней вместе некоторые из важных способов увеличения и сохранить прочность связи.Некоторые изгибы вы столкнетесь, как показано на рисунке 7-11.

Рисунок 7-11.-Типичное армирование изгибы штанги.

Осторожно при изгибе арматурных стержней. необходимо выполнять упражнения, чтобы изгибы не были слишком острыми. Если слишком крутой изгиб положить в прутья, они могут потрескаться или ослабнуть. Следовательно, определенный минимум диаметры изгиба установлены для различных размеров стержней и для различных типов крючков.Эти детали гибки показаны на рисунок 7-12. Есть много разных типов изгибов, в зависимости от того, где должны быть размещены стержни. Например, на тяжелом

есть повороты.

Рисунок 7-12.-Детали стандартного крюка.

балки и балки, отводы для армирования вертикальные колонны на уровне пола или около него, хомут и связи колонн, арматура перекрытия и стержни или проволока для спирального армирования колонны.

СПЛИЦЫ. Где стыки в арматурной стали размеры не указаны на чертежах, стержни должны быть притертым не менее чем в 30 раз больше диаметра стержня, не менее 12 дюймов. Напряжение при растяжении стержень может передаваться через бетон и в другой соседний брус сращиванием внахлест подходящей длины. «Круг» выражается как количество диаметров стержня. При использовании No. 2 бар, сделайте перехлест не менее 12 дюймов.

ГИБКА АРМАТУРНАЯ

Работа по гибке арматурных стержней интересна, если вы понимаете, почему изгиб необходим. Есть несколько масонов. Вернемся к причине использование арматурной стали в бетоне – прочность на растяжение и сжатие прочность бетона. Вы можете сравнить скрытое действие в луче из живые и мертвые нагрузки до поломки коленом бревна.У вас есть видел, как осколки рядом с вашим коленом толкают к середине куска дерево, когда вы прикладываете силу, а щепки рассыпаются от середины к противоположной сторона оторвать от середины. Это похоже на то, что происходит внутри балки.

Например, возьмем простую балку (балку, свободно опирающуюся на две опоры рядом с его концы). Собственная нагрузка (вес балки) заставляет балку изгибаться или провисать. Теперь от центра балки к низу силы стремятся растягиваться или удлинить нижнюю часть балки.Считается, что эта накладка находится в напряжении, и вот где нужны стальные арматурные стержни. В результате сочетание бетона и стали, прочность на разрыв в балке сопротивляется сила нагрузки и удерживает балку от разрушения. В точном центр балки, между сжимающим напряжением и растягивающим напряжением, там вообще никакого стресса – он нейтрален.

В случае с неразрезной балкой все немного иначе. Вершина балка может сжиматься по одной части своей длины и растягиваться по другой часть.Это связано с тем, что неразрезная балка опирается более чем на две опоры. Таким образом изгиб балки не всегда в одном направлении. Он перевернут, как идет над промежуточными опорами.

Чтобы бетон выдерживал эти нагрузки, инженеры проектируют изгибы армирующая сталь, чтобы сталь вошла в бетон именно там, где растягивающие напряжения имеют место. Это причина, по которой вам, возможно, придется согнуть некоторые арматурные стержни почти по зигзагообразной схеме. Соединение каждого бара с затем анкеровка стержня заканчивается бетоном, а анкеровка перекрытие двух концов стержней вместе – некоторые из важных способов увеличения и сохранить прочность связи.Некоторые изгибы вам необходимо будет сделать в арматурные стержни показаны на рис. 7-5.

Чертежи для работы содержат всю информацию, необходимую для резки и гибка арматурных стержней. Арматурную сталь можно разрезать по размеру ножницами или с газовым резаком. Резак можно использовать в полевых условиях.

Перед сгибанием арматурных стержней необходимо проверить и отсортировать их на Работа сайта. Только после того, как вы проверите столбцы, вы можете быть уверены, что у вас есть все, что вам нужно. потребность в работе.При сортировке стержней следуйте строительным чертежам. что они будут в правильном порядке, чтобы их можно было согнуть и поместить в бетон формы. После того, как вы разделили стопки разных размеров на стопки, пометьте каждую стопку так что вы и ваша команда можете легко их найти.

Для гибки можно использовать несколько типов гибочных станков. Стремена и стяжки колонн обычно меньше, чем 4 штанги, и вы можете согнуть их

Рисунок 7-5.-Типичные изгибы арматуры.

Рисунок 7-6.-Стол для гибки прутка.

холодным с помощью гибочного стола, как показано на рисунке 7-6. Типичное стремени формы галстуков показаны на рис. 7-7. В балках используются стремена; как показано в рисунок 7-8. Стяжки колонн показаны на рис. 7-9.

Когда стержни необходимо согнуть на месте, инструмент для гибки, подобный показанному на рисунок 7-10, эффективен. Поместив челюсти засоса на одну сторону центр изгиба и потянув за ручку, можно получить гладкую, круглую согните практически под любым желаемым углом.

Рекомендации и методы гибки

Сделайте загибы, кроме крючков, вокруг шпилек диаметром не менее более чем в шесть раз больше диаметра стержня для стержней от № 3 до № 8. Если полоса больше

Рисунок 7-7.-Хомуты и стяжки колонны.

Рисунок 7-8.-Сталь в балке

, чем 1 дюйм (25,4 мм) (бар № 9, № 10 и № 11), минимальный штифт диаметр должен быть в восемь раз больше размера стержня.Для номеров с 14 по 18 штифт диаметр должен быть в десять раз больше диаметра стержня.

Для получения плавных и резких изгибов при изгибе больших стержней наденьте трубку. стержень. Этот кусок трубы лучше удерживает сам стержень и делает вся операция более плавная. Вы можете нагреть батончики № 9 и больше до вишнево-красного цвета. прежде чем сгибать их, но убедитесь, что они не нагреваются сильнее. Если сталь становится слишком горячим, он теряет прочность, становится хрупким и даже может треснуть.

Рисунок 7-9.-Стальная колонна на месте.

Рисунок 7-10.-Гибочный инструмент.

Диаметр изгиба

Если вы не хотите, чтобы ваш стержень треснул во время сгибания, согните его. постепенно, а не рывком. Также не делайте изгибы слишком крутыми. Изгибы сделаны на столе для гибки прутков или блоке обычно слишком острые, а пруток несколько ослаблен. Поэтому были установлены определенные минимальные диаметры изгиба для различных размеров штанги и для различных типов крючков.Эти изгибы детали показаны на рисунке 7-11. Вы можете использовать множество разных типов изгибов. В тот, который вы выберете, зависит от того, где вы собираетесь разместить стержни. Например, там отводы на толстых балках и балках, отводы для армирования вертикальных колонны на уровне пола или около него, отводы для хомутов и стяжек колонн, отводы для армирование плит и отводы для стержней или проволоки для спирального армирования колонн. Чтобы сэкономить время и дополнительную работу, попробуйте сделать все изгибы одного вида один раз вместо повторного измерения и сброса шаблонов на гибке блок для разных изгибов.

Рисунок 7-11.-Детали стандартного крючка

Портативные гидравлические штанговые трубогибы и ножницы Iron master

Портативный гидравлический станок для гибки штанг и ножниц Ironmaster (рис. 7-12) может арматурные стержни различной формы для холодной обработки для использования в бетонном строительстве Работа. Станок способен обрабатывать арматурные стержни до No. 11 стержней, что эквивалентно по площади поперечного сечения 1 1/4 дюйма (31,75 дюйма). мм) квадрат или 1 1/2 дюйма (38.1 мм) -круглый пруток.

Помимо арматурных стержней всех размеров, Ironmaster также подойдет стержни с более высоким содержанием углерода, необходимые для изготовления анкерных болтов, и вперед. Однако при рассмотрении стержня в 1 дюйм (25,4 дюйма) необходимо ввести ограничения. мм) диаметром или более с содержанием углерода более 0,18 процента, например, холоднокатаная сталь SAE 1020. Прутки диаметром менее 1 дюйма (25,4 мм) должен иметь содержание углерода не более 0.37 процентов, например SAE 1040 C. F. сталь.

Хотя Ironmaster предназначен для обработки стали более тяжелых профилей, чем 1 Арматурный стержень 1/2 дюйма (38,1 мм), производитель должен разместить предохранительный ограничения на нее при рассмотрении различных сплавов и форм стали. Пользователи несомненно адаптирует эту универсальную машину для выполнения других работ, кроме обычных гибка стержней, например плоская и угловая гибка. Однако основная цель производитель должен был изготовить машину для гибки арматуры бетона. сталь.Производитель не рекомендует использовать Ironmaster для стали. тяжелее квадрата на 1 1/4 дюйма (31,75 мм) или круглого на 1 1/2 дюйма (38,1 мм) арматурный стержень.

Рисунок 7-12.-Переносной гидравлический гибочный станок и ножницы Ironmaster.

Стандартный крюк-изгиб

Стандартный изгиб крюка (рис. 7-13) осуществляется на поворотной части. расположен в верхней части машины. Перед тем, как приступить к любой процедуре изгиба, поворотный стол должен находиться в положении ПУСК, как показано на рисунке 7-14.В качестве примера, если вы хотите загнуть крюк на 180 градусов в арматурном стержне № 11, установите машину, как показано, используя следующее: гибочная планка со скользящей планкой и ведущий штифт, главный центральный штифт и радиусный валок № 11. В качестве гарантии радиусные валки рассчитаны на

Рисунок 7-13.-Станок для гибки прутков Ironmaster.

принимает только указанное количество стержней, например, валок № 7 для стержня № 7 (рис. 7-15).

1. Установите арматурный стержень между вертикальным салазками шипа и радиусным роликом, который размещается над центральным штифтом,

Рисунок 7-15. -Радиальные валки для гибки арматуры на Ironmaster.

Рисунок 7-14.-Пример изгиба крюка на 180 градусов с арматурой № 11.

с концом арматуры, выступающим на достаточное расстояние для шипа сдвиньте его в вертикальное положение, чтобы задействовать его там, где вы хотите, чтобы изгиб начался.

2. Переместите ползунок шипа, чтобы он коснулся арматурного стержня, и затяните стопорные винты.

3. Переместите ползунок позиционера, пока ролик не коснется арматурного стержня и затягивает Т-образную ручку.

4. Установите желаемый угол `изгиба градуированной тяги управления, которая находится под правая часть рабочего стола. Это делается путем размещения спускового штифта задний регулируемый упор (по направлению к задней части машины) в отверстии соответствующий углу изгиба, в данном случае 180 градусов.Этот стержень получили от 5 до 190 градусов с интервалом в 5 градусов.

ПРИМЕЧАНИЕ: УБЕДИТЕСЬ, ЧТО ПЕРЕДНИЙ РЕГУЛИРУЕМЫЙ СТОПОРНЫЙ ШТИФТ НАХОДИТСЯ В ОТВЕРСТИЕ “O”, чтобы поворотный стол вернется в исходное положение и остановится в этом положении при втягивании после сгибать.

5. Переведите дроссельную заслонку двигателя на рабочую скорость и переместите ее назад. рычаг управления изгибом или сдвиньте рычаг управления изгибом в положение изгиба. Этот приводит в действие цилиндр гибки. Рычаг останется в положении изгиба до тех пор, пока изгиб завершен, движение рейки разъединяет цилиндр, и рычаги автоматически возвращаются в нейтральное положение.

6. Чтобы снять арматуру со станка после завершения гибки, примените легкое прерывистое обратное нажатие на рычаг до тех пор, пока штанга не отсоединится от радиус рулона. После снятия крюка с машины переведите рычаг в положение, показанное на «втягивании», чтобы вернуть поворотный стол в положение НАЧАЛО.

Многократная гибка

Многократная гибка выполняется так же, как и стандартная гибка крючком для штанги до № 8, просто поместив штанги в машину один поверх Другие.

Таблица 7-5 показывает стержни, которые могут быть согнуты Ironmaster, и количество прутков он согнется за одну операцию.

Сбоку машины рядом с ножницами находится опора для ножниц (рис. 7-16). Эта опора удерживает прямоугольные стержни между лезвиями ножниц и предотвращает их от “подбрасывания” во время стрижки. Верхняя губка опоры для резки регулируемый. Для стержней размером три четверти дюйма и меньше поместите эту губку в НИЖНЮЮ ЧАСТЬ. позиция.Для больших стержней используйте ВЕРХНЮЮ позицию. НИКОГДА НЕ СДИГАЙТЕ БЕЗ ИСПОЛЬЗОВАНИЯ ЭТА ПОДДЕРЖКА.

Для работы вставьте пруток, который нужно разрезать, как можно дальше по направлению к внутреннюю часть лезвий (рис. 7-15), убедившись, что лезвия находятся в полностью ОТКРЫТО или ВТЯГИВАЕТСЯ. С легким давлением вниз на ножницы рычаг управления, удерживайте штангу в этом положении до срабатывания ножниц. Продолжать прикладывая давление вниз до полного предела рычага, пока штанга не будет sheared Чтобы убрать ножницы, потяните рычаг вверх.

Брус такого же размера, который можно гнуть, можно разрезать. может быть выполнено только на стержнях площадью менее 0,44 квадратных дюйма. Когда отрезая более одного стержня за раз, всегда кладите стержни рядом в сдвиг, так как разрезание брусками, уложенными друг на друга, может привести к поломке лезвия.

Таблица 7-5.-Одиночная операция Multibending

Рисунок 7-16.-Режущий блок Ironmaster.

В таблице 7-6 показано количество стержней, которые можно разрезать за один раз.

Уход и техническое обслуживание переносного гидравлического стержневого станка Ironmaster и Сдвиг состоит в основном из смазки и очистки. Есть масленки на автомате. Хорошо смазывайте эти точки смазкой хорошего качества, но не слишком смазывать, так как излишки смазки будут собирать грязь и ржавчину. из арматуры. Смазывая срезной штифт, перемещайте срезной рычаг вверх и вниз. пока жир не появится между рукой и боковыми ушками.При использовании стремени При изгибе держите центральный штифт чистым и хорошо смазанным.

Накипь ржавчины от арматуры будет скапливаться в отверстиях поворотного стола и рабочий стол и зубцы гибочной планки и роликовых суппортов. Хранить они очищаются, особенно] y при переходе на стремя или с него. сгибание насадки или замена центрального стержня тряпкой, смоченной растворителем, или щетка. Поддерживайте рабочий стол в чистоте, насколько это возможно, чтобы минимизировать количество ржавчины. окалина падает на стойку и шестерню.

Подготовка графика гибки прутка (BBS) и его преимущества

🕑 Время чтения: 1 минута

Подготовка графика гибки прутка (BBS) Спецификация изгиба стержней или спецификация стержней (BBS) – это список стержней арматуры для данного железобетонного рабочего элемента, представленный в табличной форме для удобства наглядного ознакомления. В таблице графиков гибки стержней приведены все необходимые сведения о стержнях – диаметр, форма изгиба, длина каждого изгиба и прямых участков, углы изгиба, общая длина каждого стержня и количество стержней каждого типа.Эта информация очень помогает при оценке количества.

Расчет формы арматуры, длины резки и гибки На рисунке 1 показаны форма и пропорции крюков и изгибов в стержнях арматуры – это стандартные пропорции, которые соблюдаются: (a) Длина одного крючка = (4d) + [(4d + d)] – где (4d + d) относится к изогнутой части = 9d.

(b) Дополнительная длина (la), которая вводится в простую прямую сквозную длину стержня арматуры из-за изгиба, скажем, под углом 30 ^o до 60 ^o, но обычно она составляет 45 ^o) = l ₁ – l ₂ = l _a Где,

Рис. Крючки и загибы в арматуре

Присваивая разные значения соответственно), мы получаем разные значения la, как указано в таблице ниже: На рисунке 2 представлена процедура определения длины крюков и общей длины данной стальной арматуры.

Рис. Типовой график гибки прутка

Преимущества графика гибки прутка График гибки стержня содержит подробную информацию о резке арматуры и длине гибки. Преимущества графика гибки стержня в том, что его использование вместе с детальным чертежом арматуры повышает качество строительства, экономию затрат и времени на бетонные строительные работы.

Преимущества графика гибки стержней в бетонных конструкциях: 1. Если доступен график гибки стержня, резку и гибку арматуры можно производить на заводе и транспортировать на место.Это увеличивает скорость выполнения работ на стройплощадке и сокращает время и стоимость строительства из-за меньшего количества рабочих, требующихся для гибки стержней. Гибка стержней также позволяет избежать потерь стальной арматуры (от 5 до 10%) и, таким образом, экономит затраты на проект. 2. Использование графика гибки стержней для Fe500 позволяет сэкономить на 10% больше стальной арматуры по сравнению с fe415. 3. Это улучшает контроль качества на месте, поскольку арматура предоставляется в соответствии с графиком гибки стержней, который подготовлен с использованием положений соответствующих стандартных кодов детализации.4. Он обеспечивает лучшую оценку требований к арматурной стали для каждого элемента конструкции, что может использоваться для расчета общих требований к армированию для всего проекта. 5. Это обеспечивает лучшее управление запасами арматуры.

Потребность в стали для следующего этапа строительства можно оценить с точностью, и можно будет провести закупку. Это предотвращает накопление дополнительной стальной арматуры на стройплощадке в течение длительного времени, предотвращая коррозию арматуры в прибрежных районах. Это также предотвращает нехватку арматуры для текущих работ за счет точной оценки, и, таким образом, бетонные строительные работы могут идти гладко.6. График изгиба стержня очень полезен при проверке арматуры и обеспечивает проверку на кражу и хищение. 7. График гибки стержня можно использовать для резки арматуры, гибки и изготовления каркаса конструктивного элемента перед его размещением в требуемом положении. Другие виды деятельности, такие как раскопки, PCC и т. Д., Могут осуществляться параллельно с этой деятельностью. Таким образом, общее управление деятельностью по проекту становится простым и сокращает время строительства. Это помогает предотвратить любые повреждения из-за превышения сроков строительства.8.

Он обеспечивает ориентиры для требований к количеству и качеству арматурных и бетонных работ. 9. График гибки прутков очень точно обеспечивает требуемое количество стали и, таким образом, дает возможность оптимизировать конструкцию в случае перерасхода средств. 10. Инженеры на стройплощадке могут легко проверять и утверждать длину изгиба и резки стержней во время осмотра перед укладкой бетона с использованием графика изгиба стержней, что помогает улучшить контроль качества. 11. Позволяет легко и быстро составлять счета на строительные работы для клиентов и подрядчиков.12. Количество используемой арматуры рассчитывается с использованием инженерных формул и стандартных кодов, поэтому нет возможности приблизительной оценки стальной арматуры. 13. С использованием графика гибки стержней может быть выполнена механизация резки и гибки арматуры, что снова снижает стоимость и время проекта и зависимость от требований к квалифицированной рабочей силе. Это также повышает надежность резки и гибки прутка.

14. При использовании механизированной резки и гибки стержней снижается стоимость работ по железобетону на единицу и помогает оптимизировать затраты на строительный проект.

Подробнее:

Что такое метод ребрирования в железобетонных конструкциях? График изгиба стержня для железобетонной балки Типы оборудования для реброски, используемого для резки и гибки арматуры Ремонт деформированной и изогнутой арматуры в бетоне

График изгиба стержня для железобетонной балки

🕑 Время считывания: 1 минута.

График гибки стержней обеспечивает расчет армирования железобетонной балки.Он предоставляет подробную информацию о длине резки арматуры, типе изгибов и длине изгиба. Рассмотрим один пример для расчета количества арматуры для бетонной балки.

График изгиба стержней для железобетонной балки

Пример расчета армирования балки: Рассмотрим балку шириной 4 м, шириной 300 мм и глубиной 450 мм.

Он состоит из стержней диаметром 2–12 вверху и стержней диаметром 2–16 и диаметром 1–12 внизу. Диаметр хомута составляет 8 мм с интервалом 180 мм от центра к центру.Прозрачная крышка для армирования составляет 40 мм.

Рис. Детали армирования балки RCC

Рис. Поперечное сечение балки RCC

Теперь мы рассчитаем длину арматуры на основе формы арматуры, необходимой для железобетонной балки в приведенном выше примере. Начнем с армирования дна B1. Форма стержня B1 показана ниже:

Длина B1 = расстояние в свету между стенами + 2 x ширина стен – 2 x заглушка + 2 x длина изгиба Длина изгиба = 6 x 16 = 96 считается 100 мм Длина изгиба рассчитывается как 6 x диаметр стержня для арматуры в соответствии с IS: 1786-1961. Длина B1 = 4000 + 2 x 230 – 2 x 40 + 2 x100 = 4580 мм Длина стержня B2 рассчитывается исходя из формы этого стержня.Этот стержень изгибается вверх возле опоры, как показано ниже:

Длина стержня B2 : A + B + C = 4000 + 2 x 230-2 x 40 + (1,414xH – H) H = 450 – 2 x 40 – 2 x 12 – 2 x 12/2 = 334 мм B2 = 4000 + 2 x 230 – 2 x 40 + (1.

414×334 – 334) = 4518,3 = 4520 мм Длина стержня T1 = 4000 + 2 x 230 -2 x 40 = 4380 мм Длина стремена S1:

Стремена расположены на расстоянии 180 мм от центра к центру. Между стенами или опорой для балки предусмотрены стремена. Нет.хомутов, необходимых для данной балки = Длина a = 450 – 2 x 40 – 8 = 362 мм Длина b = 300 – 2 x 40 – 8 = 212 мм Следовательно, длина 1 стремени S1 = 2 x (212 + 362 + 90) = 1328 мм. Где 90 мм – минимальная длина крюка согласно IS 2502 – Таблица – II.

График гибки стержня для балки RCC:

№	Марка стержня	Диаметр прутка (мм)	№прутков	Длина (мм)	Вес штанг (кг)	Профиль стержня
1	B1	16	2	4580	14,5
2	B2	12	1	4520	4. 02
3	Т1	12	2	4380	7,80
4	S1	8	24	1330	12,6

Что такое уменьшение изгиба для разных углов в стержнях арматуры? / Удлинение при изгибе стержней арматуры.~ ПАРАМЕТРЫ ВИДЕНИЯ

1.

Почему мы делаем вычеты изгиба при расчете длины резки арматурных стержней?

Когда мы сгибаем стальной стержень, длина стержня увеличивается из-за растяжения на внешней периферии стержня. Чтобы компенсировать это удлинение арматурного стержня, мы вычитаем увеличенную длину при расчете длины резки стальных стержней.

2. Какие факторы влияют на удлинение при изгибе арматурных стержней?

1. Степень изгиба :

Длина стального стержня увеличивается с увеличением степени изгиба.

2. Марка стали :

Длина изгиба арматуры уменьшается для более высокой марки стали. Это означает, что чем выше марка стали, тем меньше приращение длины стержня.

3. Каковы вычеты на изгиб для разных углов изгиба стального стержня?

1. Изгиб 45 °:

Для изгиба 45 ° удлинение стержня будет 1d , поэтому при расчете длины резки мы вычитаем 1d для изгиба 45 ° .

Где d = диаметр стального стержня.

Предположим, что если диаметр арматурного стержня составляет 8 мм, с изгибом 45 °,

Уменьшение изгиба = 1d = 1 × 8 мм = 8 мм.

2. Изгиб на 90 °:

Для изгиба 90 ° удлинение стержня будет 2 d , и поэтому мы вычитаем 2d для изгиба 90 ° при расчете длины реза.

Если диаметр арматурного стержня составляет 8 мм, с изгибом 90 °,

Уменьшение изгиба = 2d = 2 × 8 мм = 16 мм.

3. Изгиб 135 °:

Для изгиба 135 ° удлинение стержня будет 3 d , поэтому при расчете длины реза мы вычитаем 3d для изгиба 135 ° .

Если диаметр арматурного стержня составляет 8 мм, с изгибом 135 °,

Уменьшение изгиба = 3d = 3 × 8 мм = 24 мм

4. Изгиб 180 °:

Для изгиб 180 ° , удлинение стержня будет 4 d , поэтому мы вычитаем 4d для изгиба на 180 ° при расчете длины реза.

Если диаметр арматурного стержня составляет 8 мм, с изгибом 180 °,

Уменьшение изгиба = 4d = 4 × 8 мм = 32 мм

соображений по гибке стали… | Американская ассоциация гальванизаторов

Следует ли изгибать стальной арматурный стержень до или после HDG?

Стальные арматурные стержни из горячеоцинкованной (HDG) стали можно гнуть перед цинкованием или после нанесения покрытия. Тем не менее, существуют соображения, которые проектировщик и / или разработчик должен рассмотреть, чтобы определить, является ли изгиб до или после горячего цинкования предпочтительным для конкретного применения.

Изгиб арматурного стержня до HDG:

При изгибе арматуры перед горячим цинкованием рекомендуется, чтобы диаметр изгиба был как можно большим, чтобы избежать охрупчивания из-за деформации и старения из-за чрезмерной холодной деформации стали. При холодной гибке арматуры в стали возникают напряжения. Позже, когда арматура нагревается до температуры котла для цинкования, изменение температуры может повлиять на участки с повышенным напряжением от холодной обработки.Когда напряжения от холодного изгиба чрезмерны, возможно возникновение деформационного охрупчивания.

Помимо холодной обработки, еще одним фактором, способствующим деформационному старению, является качество стали. Арматура более восприимчива к деформационному старению, потому что она обычно изготавливается из стали более низкого качества, содержащей много примесей, которые собираются в местах с высоким напряжением в стали. В результате деформационное старение и переломы с большей вероятностью будут возникать на носке изгиба, где находится наибольшее индуцированное напряжение.

Рекомендации по большому диаметру изгиба ограничивают величину напряжения, оказываемого на сталь во время холодной обработки, и снижают вероятность охрупчивания из-за образования пятен. ASTM A767 / A767M Таблица 2 содержит рекомендации по рекомендуемому диаметру изгиба на основе номинального размера стержня.

Минимальные диаметры готового изгиба (см. ASTM A767, таблица 2)
№ стержня Дюймовые [метрические]	класс 40 [степень 280]	степень 50 [класс 350]	класс 60 [класс 420]	класс 75 [класс 520]
3, 4, 5 [10, 13, 16]	6d	6d	6d	. ..
6 [19]	6d	6d	6d	6d
7, 8 [22, 25]	6d	8d	8d	8d
9, 10 [29, 32]	…	…	8d	8d
11 [36]	…	…	8d	8d
14, 18 [43, 57]	…	…	10d	10d

Примечание: d = номинальный диаметр стержня.

При соблюдении рекомендаций по диаметру изгиба процесс изгиба обеспечивает гораздо более низкие уровни остаточного напряжения. Если арматурный стержень необходимо изгибать сильнее, чем указано в этих рекомендациях, можно снять напряжение при температуре от 900 F до 1050 F (от 480 до 560 C) в течение одного часа на дюйм диаметра стержня, чтобы снизить остаточное напряжение.

Гибка арматурного стержня после HDG

Изгиб арматурного стержня ASTM A767 класса II после HDG

Когда горячеоцинкованный арматурный стержень изгибается после процесса горячего цинкования, не возникает проблем с охрупчиванием из-за деформации и старения, и поэтому диаметр изгиба никоим образом не ограничивается. При изгибе некоторые более толстые оцинкованные покрытия, такие как ASTM A767 Class I, могут испытывать повышенную вероятность растрескивания или отслаивания покрытия в области изгиба. На арматурных стержнях, оцинкованных горячим способом, с покрытием менее 4 мил (100 микрон) образуется покрытие, которое не трескается или не отслаивается при изгибе после цинкования. Свяжитесь с вашим местным производителем цинкования для получения дополнительной информации о различных методах минимизации повреждений при гибке после HDG.

Если отслаивание в области изгиба вызывает беспокойство, его можно значительно минимизировать, используя более низкие скорости изгиба и максимизируя радиус изгиба, где это возможно.В случае появления трещин или отслаивания поврежденное покрытие можно легко отремонтировать в соответствии со стандартом ASTM A780 / A780M и не является основанием для отклонения согласно ASTM A767 / A767M, раздел 7.2.1:

7.2.1 При проведении цинкования перед гибкой некоторые трещины и отслаивание оцинкованного покрытия в области изгиба не являются основанием для брака (Примечание 7).
Примечание 7 Тенденция к растрескиванию цинкового покрытия увеличивается с увеличением диаметра прутка, а также тяжести и скорости изгиба.

Хотя повреждения в зонах изгиба можно устранить методами, описанными в ASTM A780 / A780M, не рекомендуется нагревать зоны изгиба горелкой для выполнения ремонта с использованием цинкового припоя. Это может потенциально вызвать деформацию стали из-за повышенной температуры горелки.

Изгиб арматуры ASTM A1094 после HDG

Что лучше – изгиб арматурного стержня до или после HDG?

При горячем цинковании арматуры прямолинейных отрезков более поздняя сборка может привести к обрезанию концов, изгибов и сварных швов.На этих участках может потребоваться подкраска покрытия, но подкрасить эти участки относительно просто. Гибка после горячего цинкования также дает преимущества с точки зрения конструкции: нет минимальных диаметров гибки, материал может быть покрыт заранее для целей наличия / наличия запасов, а также большие или сложные арматурные стержни, которые могут не соответствовать размерам цинкования. чайник может быть сконструирован.

Хотя небольшие участки покрытия легко отремонтировать в соответствии со стандартом ASTM A780 / A780M, изготовление перед горячим цинкованием, безусловно, имеет преимущества.Более сложные арматурные каркасы для балок, колонн или фундаментов могут быть изготовлены заранее, что исключает необходимость ремонта участков изгиба, резки и сварки. Хотя рекомендуется минимальный диаметр изгиба во избежание охрупчивания из-за деформации, арматурный стержень можно изгибать сильнее, чем рекомендуется. Однако потребуется дополнительная работа по снятию напряжения в местах изгиба.

В случае сомнений обязательно обсудите горячее цинкование арматуры и ее изготовления с гальванизатором на этапе проектирования проекта.

© Американская ассоциация гальванизаторов, 2021 г. Приведенный здесь материал был разработан для предоставления точной и достоверной информации о стали, оцинкованной горячим способом после изготовления. Этот материал предоставляет только общую информацию и не предназначен для замены компетентной профессиональной экспертизы и проверки на пригодность и применимость.Информация, представленная здесь, не предназначена для представления или гарантии со стороны AGA. Любой, кто использует эту информацию, принимает на себя всю ответственность, связанную с таким использованием.
