Как сделать плуг для мотоблока своими руками
Любой агроном скажет, что самым лучшим помощником для обработки земли является мотоблок. Сделать его универсальным можно за счет навесного оборудования и различных дополнительных приспособлений: культиватора, насадки для уборки или посадки урожая, косилки травы, уборки снега и т.д.
Петр Михайлович
Знаю все о мотоблоках и тракторах.
Купить оснащение можно в сельскохозяйственном магазине. Большинство из вспомогательных насадок также возможно изготовить самостоятельно. Рассмотрим, как сделать самодельный плуг для мотоблока своими руками.
Разновидности плугов
Мотоблоки комплектуются тремя видами запашников:
- состоящих из одного или двух корпусов;
- оборотными;
- ротационными.
Однокорпусные модели имеют наипростейшую конструкцию, состоящее из одного ножа. Использовать такой распашник следует на легких почвах садовых участков. Если угодье, которое вы хотите обработать является целиной, то такой тип пахотника не справится с задачей.
Вам понадобится металлоконструкция большей мощности.
Двухкорпусный рало состоит из двух рам с режущими элементами. Он способен вспахивать твердые виды почв и без труда обработает целину. Агрегат единовременно вспахивает и боронит почву. На выходе получается качественно обработанная пашня.
Поворотные или оборотные модели получили свое название из-за способности переворачивать землю. Режущий элемент сохи загнут сверху, что при работе позволяет перекапывать грунт. Таким приспособлением можно обрабатывать твердые пашни.
Ротационный тип отличается тем, что состоит из нескольких изогнутых ножей расположенных на оси. За счет работы техники тесаки вращаются по оси, тем самым рыхля почву. При работе техники человек не испытывает физической нагрузки, а земля обрабатывается вглубь примерно на 25 см.
Такую модель зачастую применяют дачники для обработки корнистых участков почвы. За счет смены направления агроном без труда сможет вспахать сложные по форме участки земли.
Агрегат подходит для более мощных мотоблоков.
Читайте также: Адаптер для мотоблока своими руками.
Делаем плуг для мотоблока своими руками
Чертежи для самодельного плуга мотоблока можно нарисовать или найти в интернете. Смастерить конструкцию несложно.
- На столе вообразим острый угол в 40 градусов, возьмем два угольника и разместим их на каждой из сторон сформировавшегося угла.
- Под прямым углом к столу приложим полевую планку и с помощью сварки соединим ее с режущим элементов под угол в 15 градусов. Угол наклона лемеха можно выбрать разный, в зависимости от жесткости обрабатываемой почвы и мощности трактора. На усмотрение владельца можно сделать его съемным либо приварить.
- К полевой планке привариваем крепление для сохи, а к ее задней части «пятку».
- Установим усилитель между тесаком и планкой.
- Изготовим отвал по своим размерам и сваркой скрепим его с тесаком и крепежной стойкой.
- Добавляем усилитель между полевой планкой и отвалом.
- Приварим крепежное соединения для минитрактора.
- После сварочных работ, зачистим все соединения.
Делаем оборотный плуг для мотоблока
Поворотный распашник позволяет перевернуть верхний слой грунта на 180 градусов и используется для твердых земель. Такой агрегат состоит из двух однокорпусных режущих механизмов, прикрепленных к противоположным сторонам одной стойки.
Помогут сделать плуг чертежи, которые имеются в открытом доступе на просторах сети интернет.
Чтобы изготовить приспособление, вам понадобится стальной лист. Из него необходимо изготовить две отражающие друг друга однокорпусные сохи. Как однокорпусный плуг для мотоблока сделать самим мы описали выше.
Первый следует загнуть в левую сторону, второй в правую. Для загиба используйте кувалду или разогрейте железо газовой горелкой. Для поворотного механизма воспользуйтесь шарнирным соединением.
Зафиксировать устройство с противоположных граней можно с помощью штифтового соединения.

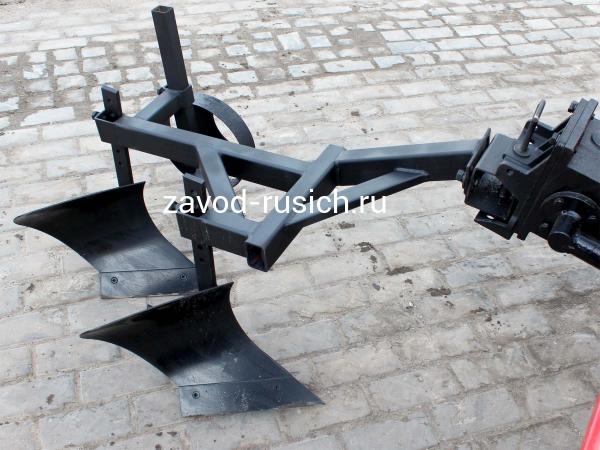

Делаем двухкорпусный плуг
В отличие от однокорпусного в данном агрегате имеются две хорошо скрепленные рамы с режущими элементами. За счет использования двух рало, таким приспособлением можно обработать целину и большие площади земельных участков.
- Сформируем два отвала, используя достаточно толстый стальной лист, и загнем их. Для усиления с внутренней стороны приварим железную полоску.
- С противоположных граней сваркой присоединим стойки. Просверлим в них отверстия. В дальнейшем это позволит регулировать построение по высоте.
- Далее смонтируем корпус. Для этого нам понадобятся трубы. Нарежем их и сварим раму. Прикрепим созданные нами элементы к раме.
- Приварим к конструкции фланец и с помощью него соединим самодельный агрегат с трактором.
Делаем крепление на плуг мотоблока
Перед монтировкой сохи к технике поменяйте колеса на более проходимые для пахотных угодий. Далее присоедините созданное вами приспособление к навесному механизму техники. Устанавливая оборудование, плотно не скрепляйте их, так вы сможете в последствии все отрегулировать.
Зафиксируйте самодельный прибор с помощью стальных стержней на сережке крепления спецтехники.
Отрегулируйте распашник в зависимости от обрабатываемой земли: выберете необходимую высоту, глубину вспашки, выставите «пятку» сохи параллельно земли.
Чтобы понять, как обрабатывается грунт и правильно ли вы настроили инструмент, пройдите небольшой участок. Далее измерьте глубины вспашки, расстояние между бороздами. При необходимости измените регулировку.
Используя информацию, изложенную выше, вы сможете сконструировать плуг для мотоблока своими руками нужного размера.
Плуг и борона для мотоблока
Мотоблоки — это мощное сельскохозяйственное оборудование, которые способно выполнять широкий перечень задач по обработке земельного участка с помощью навесного оборудования. Одни из самых распространенных навесов для мотоблока — это плуг и борона.
Боронование процесс обработки почвы, для улучшения посевов и повышения урожайности. Борона рыхлит землю, сокращает влагопотери в почве, уничтожает сорняки, выравнивает участок после работы с плугом.
Основная функция плуга — поднять почву на участке. Конечно, при выборе плуга нужно опираться на особенности почвы и характеристики сельхозтехники.
В этой статье мы расскажем, как выбрать подходящий плуг и какие мотоблоки подойдут для этой работы.
Что такое плуг?
Плуг — навесное оборудование для мотоблока, создан для вспашки земли, зарывается в землю и продвигается в ней с помощью тягового усилия мотоблока.
Плуг имеет три плоскости: отвальную, горизонтальную и вертикальную. Конструкция плуга включает в себя несколько элементов: лемех, отвал, станина, пятка.
Лемех — нижняя режущая часть плуга, в виде ножа, заходит и движется в почве на определенной глубине.
Стальной отвал — часть рабочей поверхности плуга, для переворачивания пласта земли. Между лемехом и отвалом не должно быть никаких зазоров.
Станина — элемент соединяющий плуг с сельхозтехникой, через сцепку крепится к мотоблоку.
Пятка — необходима для устойчивости, элемент нижней задней части плуга.
Существуют несколько разновидностей плугов для обработки грунта, каждая из которых подходит для разных видов почв. Подбирая плуг для мотоблока важно опираться на его характеристики и условия эксплуатации.
Разновидности плугов
Роторный плуг — называется также ротационным.
Состоит из нескольких изогнутых режущих элементов лемехов, которые установлены на единую ось. Роторные плуги популярное навесное оборудование, отличаются хорошей маневренностью.
Предназначены для предпосевной работы, перекапывают и разбивают грунт, отлично справляются с удалением растительности и перемалыванием корней растений в почве. Способны обрабатывать участок на глубину до 30 см.
Некоторые модели роторных плугов оснащаются функцией регулировки угла наклона и толщины обработки почвы, для точной настройки под различные рабочие задачи.
Оборотный плуг — также известен как реверсивный плуг, предназначен для обработки плотных слоев почвы и вспашки целины. Конструкция оборотных плугов позволяет перерабатывать грунт на участках с тяжелой землей.
Дисковый плуг — предназначен для возделывания влажной почвы, которая считается довольно сложной для обработки другой оснасткой. Режущее основание выполнено в виде круга, центр которого изогнутой формы.
Минусом дисковых плугов является небольшая глубина вспашки.
Отвальный и безотвальный плуги
Существуют два способа вспахивания — отвальное и безотвальное и соответственно отвальные и безотвальные плуги.
При безотвальном вспахивании жнивье остается на поверхности. Такой способ вспашки подходит для обработки участков на склонах, при ветре и низкой влажности. При отвальном вспахивании плуг переворачивает слой грунта, лучше перемешивая почву, срезая корни, и закапывая сорняки под землю.
Отвальные плуги подразделяются на бороздные и безбороздные. Безбороздные плуги не оставляют борозд, применяются на участках, когда землю нужно обработать в свал. Соответственно, для создания борозды используют бороздные плуги.
Однокорпусные и двухкорпусные плуги
Однокорпусные плуги имеют малый вес и отличаются простой сборкой. Применяются для работы с мягкой почвой, устанавливаются на легкие мотоблоки.
Двухкорпусные плуги предназначены для обработки участков с любой сложной почвой, для вспахивания целины и плотного грунта. Есть модели с настройкой ширины вспахивания. Для эффективной работы с двухкорпусными плугами используются средние и тяжелые мотоблоки с мощностью 3 — 5 л.с. и более.
Выбор плуга для мотоблока и культиватора
Подбирая плуг для мотоблока нужно исходить из характеристики техники и навесного оборудования, учитывать объемы и условия рабочих задач. Важно учитывать размеры лемеха — режущей части плуга.
На мотоблоки мощностью от 4 до 7 л.с. и весом 45 — 75 кг подойдет плуг с лемехом до 150 мм. На мотоблоки с двигателем мощностью выше 7 л.с. и массой более 85 кг, устанавливают плуг с режущим основанием 150 — 205 мм. На тяжелые мотоблоки, мощностью 10 л.с. и массой 120 кг и выше, устанавливаются плуги с лемехом 205 — 360 мм.
С плугом также могут работать средние и тяжелые мотокультиваторы.
Вес среднего культиватора варьируется от 43 до 60 кг. Такая техника поддерживает небольшой плуг, окучник, плуг для выкапывания картофеля, грядный плуг. Для увеличения тяги и проходимости техники на культиваторы устанавливают металлические колеса с грунтозацепами. Культиваторы весом более 60 кг могут поддерживать работу с оборотным плугом.
Сцепка
Сцепка предназначена для подсоединения к мотоблоку дополнительных подвесных инструментов и механизмов: плуга, бороны, окучников, фрез, прицепа, телеги и так далее. Можно выделить несколько видов сцепных механизмов:
Сцепка для адаптера АПМ — соединяет мотоблок с плугом, окучником и другими навесами.
Универсальная сцепка с возможностью регулирования угла наклона навесного оборудования, позволяет присоединять нескольких рабочих механизмов.
Универсальная Н сцепка — позволяет регулировку угла наклона в горизонтальной и вертикальной плоскостях, а также настройку глубины погружения оснастки в землю.
Сцепка МК для окучника «ОН-2» и плуга «Крот».
Советы по выбору плуга и его установке на мотоблок
При установке плуга на мотоблок следует не забывать про центр тяжести техники. Если центр тяжести сместить вперед, то даже сложная и плотная почва будет лучше поддаваться обработке. Сделать это можно с помощью утяжелителя, который нужно установить на переднюю часть корпуса мотоблока.
Выбирая плуг нужно учитывать тип почвы, для работы с которой он приобретается и мощность мотоблока, а именно будет он вытягивать данную модель плуга на вашем участке. Узнать необходимую информацию можно в описании товара или у продавцов в магазинах ТМК Инструмент.
Покупайте сертифицированные плуги, которые соответствуют существующим стандартам качества.
Если участок расположен на откосе и при обработке почвы придется подниматься на возвышенность, лучше использовать плуги с меньшей шириной захвата. Мотоблоку будет легче тянуть такую оснастку.
Размеры плугов влияют на маневренность техники, на скоростные качества и радиус поворота. Для обработки участков малой площади удобнее использовать короткую оснастку.
При выборе плуга его вес и габариты должны соответствовать возможностям мотоблока, от этого зависит эффективность рабочего процесса. Так, например, мотоблок малой мощности не сможет нормально работать с тяжелым плугом.
Дисковые плуги хорошо справляются с работой на участке со сложным ландшафтом, холмами и неровностями.
Для более эффективной работы с легкими плугами следует использовать утяжелители.
Боронование и разновидности бороны
Боронование нормализует воздухообмен и баланс жидкости в почве, разбивает крупные комья грунта, выравнивает слой земли на участке, помогает вносить удобрения. Боронование участка проводят два раза в год: весной, перед посевом и после снятия последнего урожая.
Существуют зубовые, игольчатые, дисковые и роторные борозды.
Зубовая борона — представляет собой металлическую раму с размещенными на ней зубцами. Зубья могут иметь круглую или прямоугольную форму.
Игольчатая борона — устанавливается на мощные мотоблоки, предназначена для обработки стерни, участка с остатками стеблей после уборки урожая. По конструкции, похожа на зубовую модель, представляет собой раму со сменными дугообразными штырями.
Дисковая борона — состоит из сферических дисков, которые крепятся к раме и имеют разные углы наклона. В процессе движения диски срезают и измельчают первый слой земли. Такие бороны устанавливают на более мощные мотоблоки.
Роторные или ротационные бороны — представляют собой активное навесное оборудование, состоят из дисков с заостренными пластинами, которые разбивают почву. Устанавливаются на мотоблоки вместо колес. Глубина вхождения в грунт около 7 см. Такие бороны используются сразу после уборки культур. Они наиболее эффективны в работе на мотоблоках с коробкой передач.
