Эксцентриковая стяжка для мебели как установить пошагово: Эксцентриковая стяжка для мебели как установить пошагово

Содержание

как правильно установить, виды и рекомендации

Изготовление мебели предусматривает использование разнообразных видов креплений, от качества которых зависит надежность, долговечность и прочность изделий. В последнее время покупатели отдают предпочтение эксцентриковой стяжке для мебели, а производители всячески расхваливают, рекламируя свою продукцию. Она хорошо влияет на качество конструкции, скрывая места креплений и другие недостатки, не испортив при этом дизайн. Кроме того, использование эксцентриковой стяжки позволяет собирать и разбирать конструкцию много раз, а при этом ее соединения сохраняют свою прочность на долгое время.

Видовое разнообразие креплений

Составными элементами эксцентриковой стяжки являются стойки, футорки и эксцентрик. По фирме-производителю стяжки делят на следующие виды:

  1. Минификс, которую используют для монтажа мебели, сделанной из ламинированной древесностружечной плиты. Если мебель необходимо часто разбирать и собирать, то такой вариант стяжки подойдет как нельзя лучше. Минификс легко монтируется, если мебель продается с уже установленными минификсами. Данная конструкция способна выдержать множество этапов сборки и разборки. За счет скрытых креплений стяжка очень эстетично смотрится.
  2. Фурнитура для крепления рондофикс. Что касается сборки, то рондофикс и предыдущий вариант похожи между собой по принципу монтажа.
  3. Эксцентриковая стяжка для мебели рафикс. Установить стяжку рафикс намного проще, чем минификс. Монтаж ее удобный, да и выглядит все намного привлекательней.

Что нужно знать перед покупкой стяжки для мебели?

Чтобы правильно выбрать стяжку для мебели, необходимо точно знать, чем изделия отличаются друг от друга. Устанавливая эксцентриковые стяжки, необходимо знать, что детали имеют:

  • разный диаметр эксцентрика и высоту;
  • разную длину стойки;
  • два вида креплений;
  • различаются типом футорки.

Также нужно досконально изучить принцип работы соединителя. Необходимо, чтобы головка штока прошла через специальное отверстие, которое находится на основном элементе. Когда головка будет внутри, на нее нужно аккуратно установить эксцентрик, при повороте которого все детали будут постепенно сближаться, а затем соединяться.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

  1. Экономный вариант стяжки, ведь его используют много раз.
  2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
  3. Готовая мебель становится жестче.
  4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

  1. Подобные конструкции не каждому по карману.
  2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Монтаж стяжки

Как установить эксцентриковую стяжку для мебели? Это знает практически каждый, поскольку данный вид используется не так уж и редко. Чаще всего с помощью эксцентриковой стяжки крепят столешницы на столы, сделанные из древесноволокнистой плиты, столешницы комода и составляющие шкафа-купе.

Соединяя детали конструкции такого рода стяжкой, важно соблюдать размеры установки. Если она смонтирована правильно, то все элементы будут надежно и крепко держаться между собой на протяжении не одного десятка лет. Размеры установки все виды стяжек имеют одинаковые, отличаются только параметры штока. Особое внимание следует уделить установке штока: если деталь слишком сильно закрутить, то эксцентрик не будет поворачиваться. Если недокрутить, то конструкцию собрать не удастся.

Перед установкой эксцентриковой стяжки стоит запомнить, что все монтажные работы должны проводиться поэтапно.

Разметка под стяжку

Чтобы пазы, сделанные под крепление, были точными, необходимо аккуратно сделать разметку. С помощью обыкновенной линейки и карандаша сделайте это собственноручно. Все детали необходимо сложить ровно друг на друга и начертить отметки. Чтобы сделать разметку, используют специальный трафарет для эксцентриковой стяжки. Он позволяет более точно нанести отметки на полотно, не сделав ошибок.

Присадка под стяжку

Самый сложный и ответственный этап сборки мебели – это присадка под стяжку. Когда разметка нанесена, важно правильно и точно сделать отверстия. Чтобы выполнить присадку, понадобятся:

  • два сверла;
  • электрофреза.

Это все, что понадобится для проведения слаженной работы по установке крепежных элементов для соединения мебельных деталей в одно целое и их надежного закрепления для безопасной эксплуатации.

Если электрофрезы нет, можно воспользоваться ручной фрезой, дрелью или шуруповертом. Сверло под эксцентриковую стяжку должно иметь такой же диаметр, как и шток. Для закрепления большинства штоков используют сверло диаметром пять миллиметров. Если шток будет уменьшенным, то лучше использовать шестимиллиметровое сверло. Установка эксцентрика предполагает использование фрезы с пятнадцатимиллиметровым сверлом.

Часто отверстия делают вручную с помощью кондуктора для сверления эксцентриковой стяжки. В этом случае придется использовать дрель и сверло по дереву.

Чтобы сделать разметку и отверстия с помощью готового кондуктора, необходимо установить его на рабочую поверхность. Затем нужно сделать отверстие, соответствующее диаметру детали. После чего в кондуктор ставят штифт для разметки и сверлят отверстие под шток.

Эксцентриковая стяжка – это распространенный и надежный вид крепежа. Если изучить приведенные выше ее особенности, достоинства и недостатки, можно избежать ошибок, которые появляются при ее выборе и в ходе работы. Покупая стяжку, следует понимать, что это один из самых важных и значимых элементов мебели, который помогает создать усилие между элементами конструкции. Благодаря этому мебель становится более прочной и устойчивой к нагрузкам.

Эксцентриковая стяжка-минификс установка

Эксцентриковые стяжки различных модификаций, благодаря своим преимуществам, получили в последнее время широкое распространение.

Они являются оптимальным выбором для мебели, подвергаемой периодическим сборкам-разборкам, при этом соединения не разнашиваются, сохраняя свои свойства. Второй нишей, занимаемой эксцентриками, являются соединения, в которых нужно скрыть наличие фурнитуры (например, столешница или полка). Видимая же часть эксцентрика размещается внутри корпуса изделия в труднодоступных взгляду местах.

В данной статье мы рассмотрим как установить минификс

создание же стяжки на основе VB35 от Хеттих мы рассмотрим отдельно

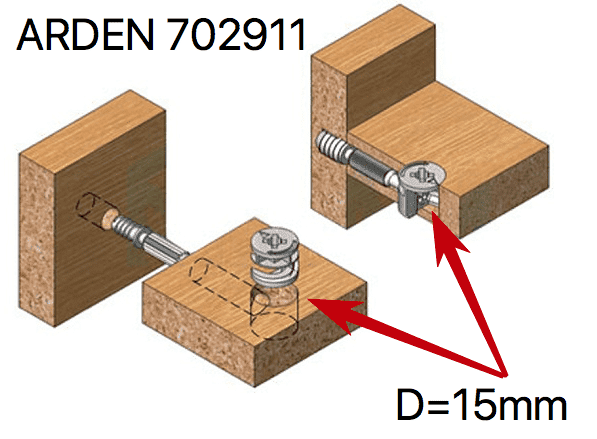

Эксцентрик-минификс состоит из трех деталей: штока, футорки и эксцентрика. В некоторых модификациях футорки отсутствуют, а шток заворачивается непосредственно в деталь (такое соединение менее стойкое к сборке-разборке, но зато проще в изготовлении).

 Для изготовления такой стяжки потребуется следующий инструмент:

Фреза Форстнера 15мм, сверла цилиндрические — лучше по дереву, но можно и по металлу 10 мм (или 5 мм при установке штока-самореза) и 7 мм, разметочный инструмент (карандаш, столярный угольник, в идеале – универсальный кондуктор).

В качестве примера приведу порядок установки 42-мм минификса-самореза.

На обеих заготовках отмечаем линию соединения

(от края детали оно должно быть одинаковым L1=L2).

На пласти детали №1 размечаем отверстие под шток. Для этого отступаем от края половину толщины перпендикулярной детали. Для 16 мм ЛДСП – это будет 8 мм.

Засверливаем слепое отверстие диаметром 5 и глубиной 8-9 мм (на сверло желательно одеть ограничитель, например, резиновое кольцо). В случае с использованием футорок диаметр отверстия будет 10 мм при глубине 11 мм.

В это отверстие вкручивается шток (забивается футорка и вкручивается шток).

На пласти детали №2 размечаем отверстие под эксцентрик. Отступив по линии соединения 34 мм, (я для наглядности высверлил разметочное отверстие тонким сверлом) фрезой Форстнера сверлим слепое отверстие глубиной 11 мм . Обязательно сверление нужно производить на ровной твердой подложке, во избежание продавливания ламината сверлом с другой стороны.

На торце детали №2 по середине линии соединения сверлим отверстие диаметром 7 мм глубиной 30 мм (сверло должно провалиться в отверстие для эксцентрика).

Вставляем в отверстие эксцентрик (он должен быть утоплен полностью, заподлицо с поверхностью детали)

Составляем детали, погрузив шток в 7мм отверстие, затягиваем эксцентрик.

Соединение готово. Для большей прочности его желательно усиливать шкантами (я иногда в качестве шкантов использую простые полкодержатели-бочонки) На рисунках это заметно.

Далее мы перейдем к достаточно редкой, но интересной стяжке — VB35 от фирмы Blum

Вернуться на Урок 33

для крепления петель, сборки мебели из ДСП и по дереву, декоративные виды и размеры, наклейки на шурупы

Виды и типы саморезов

По виду резьбы саморезы бывают: с универсальной резьбой, с редким шагом резьбы и частым. Саморезы с частым шагом резьбы предназначены для завинчивания в металлические листы. Например, если Вам надо повесить тяжелую картину на стену из гипсокартона. Находите мощным магнитом место, где находится профиль, к которому прикручены листы, и через гипсокартон в профиль закручиваете саморез. Если саморез без сверла на конце, то в металле предварительно необходимо просверлить отверстие, диаметром, равным внутреннему диаметру резьбы самореза.

Для крепления листов кровельного железа, существуют специальные оцинкованные саморезы двух типоразмеров: 4,8×16 и 4,8×19 с шестигранной головкой. Тип саморезов с редким шагом резьбы предназначены специально для закручивания в мягкие материалы, например в пластик, гипс, асбест, деревянную доску и им подобные. Универсальные – рассчитаны для закручивания в любые материалы. Конечно, лучше использовать специально предназначенные, но надежно будут держать любые.

Перечень популярных типов саморезов, их назначение и размеры
Внешний вид саморезаШаг резьбы саморезаОбласть применения саморезовДиаметр самореза, ммРяд длин саморезов, мм
СреднийУниверсальные саморезы, предназначены для всех видов крепления, являются самыми популярными3,0; 3,5; 4,0; 4,5; 5,0; 6,012; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220
Частый, резьба в два заходаСаморезы для крепления к металлическим листам толщиной до 0.
9 мм без дюбеля, необходимо предварительное сверление отверстия. саморезы бывают со сверлом на наконечнике, но стоят дороже
РедкийСаморезы для крепления к мягким материалам без дюбеля – мягкие сорта древесины, пластик, гипс, асбест, и им подобным3,5; 4,0; 4,5; 5,016; 20; 25; 30; 35: 40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150
Средний, профиль елочкиСаморезы для крепления к бетонным или кирпичным стенам методом забивания в дюбель3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,012; 16; 20; 25; 30; 35: 40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
АсимметричныйСаморезы для крепления элементов современной мебели из дерева, ДСП плиты, фанеры и т.п. Необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно5,0; 7,540; 50; 60; 70
Переменный с насечкойСаморезы для крепления к бетонным или кирпичным стенам без дюбеля (нагели), завинчивается в отверстие, глубиной на 15 мм больше завинчиваемой длины самореза, диаметром 6 мм7,570; 90; 110: 130; 150; 180; 200

Отдельной строкой стоит отметить винт-саморез – конфирмат, специально созданный для изготовления мебели из древесины и ДСП. Саморез типа конфирмат, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Наиболее популярный типоразмер конфирмата 7×50. Перед завинчиванием конфирмата требуется сверление отверстия диаметром 4,5 или 7 мм соответственно. Головка конфирмата сделана под шестигранный ключ.

Для скрытия головки закрученного винта-самореза конфирмат выпускаются декоративные пластиковые кнопки – заглушки любых цветов. Заглушка выступом плотно вставляется в шестигранное отверстие головки конфирмата и маскирует ее под цвет мебели.

Надо отметить и саморезы по бетону, которые вкручиваются без дюбеля, непосредственно в высверленное отверстие. При завинчивании в пористый материал и с полостями перфоратором сверлить отверстия не допускается. чтобы легче было завинтить, в отверстие перед закручиванием следует впрыснуть немного любого машинного масла. Применяются для крепления «навечно». Я их не применяю, так как сложно закрутить, а открутить еще сложней.

Еще есть саморезы, у которых профиль резьбы как елочка. Они забиваются в отверстие одновременно с дюбелем молотком и предназначены тоже для крепления «навечно». Их применение оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство – быстрота монтажа.

Конфирматы

Это разновидность самореза с более толстым тупоконечным стержнем и глубокой резьбой. На шляпке цилиндрической формы углубление под шестигранник, а не под крестовую отвертку.

Под такой крепеж обязательно необходимо сверлить отверстие, точнее два (под стержень — 5 мм и под шляпку — 8 мм). Удобнее всего это делать специальным конфирматным сверлом (см. фото), но вполне можно обойтись и двумя сверлами (5 и 8 мм).

Данный способ фиксации отличается большой надежностью, простотой разметки и монтажа (возможна погрешность до 1 мм), небольшой видимой частью. Шляпка конфирмата на готовом изделии может быть замаскирована пластиковой заглушкой различных цветов — можно подобрать под конкретное изделие.

Данную стяжку я особенно рекомендую начинающим мебельщикам.

Классификация мезитов по дереву по цветовому оформлению

Производители выпускают немало разновидностей крепежных изделий, используемых для работы с деревянными заготовками. Основной характерной чертой таких изделий является широкая резьбы. Впрочем, существуют саморезы и с мелкой резьбой, и чаще всего они применяются для работы с древесиной твердых пород.

В зависимости от цвета метизы бывают:

  • Черные, используемые преимущественно для черновых работ. В основном это из-за того, что данные изделия имеют довольно низкую сопротивляемость коррозионным процессам, и при повышенной влажности окружающей среды на них довольно быстро образовывается ржавчина;
  • Желты и белые. Изделия данной группы покрываются латунью или цинком, что способствует повышению срока службы крепежа. Оба варианта отличаются довольно высокой ценой.

Правила выбора длины самореза

При выборе метиза для работы с деревянными деталями необходимо руководствоваться простым правилом. Саморез должен входить в основную заготовку на глубину до 1/3 от толщины прикрепляемой детали. Если же две деревянные заготовки дополнительно закреплены угловыми элементами, в таком случае метиз должен входить на глубину до 1/4 прилепляемой детали.

Исходя из этого, можно сделать определенные выводы:

  • Саморезы длиной до 35 мм идеально подходит для скрепления гипсокартонных конструкций с деревянной основой, а кроме того, они прекрасно подойдут для работ с обшивкой деревянного каркаса и ОСБ;
  • Метиз, длина которого составляет 51 мм, идеально подойдет для работы по двухслойной обшивке каркаса из дерева гипсокартонными плитами. Проводить такую операцию рекомендуют в тех местах, где существует повышенная проходимость;
  • Если используется метиз длиной от 75 мм, то предварительно необходимо просверлить небольшое отверстие в деревянной основе. В противном случае могут возникнуть микротрещины, и будут повреждены волокна;
  • Если же возникает необходимость в использовании саморезов длиной от 100 мм, то в таком случае могут возникнуть дополнительные сложности. И потому, чтобы их избежать, достаточно в предварительно просверленное отверстие капнуть немного машинного масла.

напрямую сотрудничает с ведущими производителями крепежных изделий, и потому гарантирует, что вся продукция, представленная в каталоге, полностью соответствует требованиям ГОСТ. Обратившись к нам, вы получите возможность приобрести саморезы по демократичным расценкам. А если в процессе работы у вас возникнут какие-то вопросы, наши менеджеры готовы дать вам рекомендации. Звоните нам, или пишите, и мы поможем вам не только сэкономить деньги, но и сохранить ваше время.

Это только полдела. Для завершения поставленной задачи крепления требуется завернуть еще саморезы, непосредственно в высверленное отверстие или в дюбеля.

Саморез – разновидность крепежного изделия, представляющего собой стержень с острой резьбой и головкой, предназначенной для передачи крутящего момента при завинчивании с одновременным нарезанием резьбы в соединяемых элементах.

Ассортимент, для крепления к стене, саморезов в продаже стремится к бесконечности. Задача подбора метизов (от словосочетания «металлические изделия») для крепления к стене кажется не разрешимой. Но если разложить все по полочкам, то становится понятно, какой саморез требуется для каждого конкретного случая.

Саморезы изготавливаются из латуни, углеродистой и нержавеющей стали (в составе металла более 13% хрома). Наиболее широко применяются саморезы из углеродистой стали с защитным покрытием. Они самые дешевые.

Саморезы из углеродистой стали выпускаются со следующими видами защитных покрытий. Оксидированные, черного цвета – для крепления в помещениях с нормальной влажностью. Оцинкованные серебристого цвета – для внутреннего и наружного применения. Оцинкованные, желтого цвета – для внутреннего и наружного применения. Имеют золотистый декоративный вид. Хорошо смотрятся на дверных замках и петлях с покрытием под золото.

Как подготовиться к монтажу?

Установка петель – работа простая и не требующая много сил и времени, но при условии, что у человека есть под рукой весь нужный инструмент, а также имеются определенные навыки работы. Для новичков в этом плане задача по установке петли может оказаться очень сложной. Просто так прикрутить ее не получится.

Итак, самый главный инструмент, который понадобится – это сверло Форстнера. Оно имеет специальную рабочую часть с таким же диаметром, как и чаша петли (35 или 26 мм). При помощи этого сверла на четко размеченном месте нужно сделать специальные отверстия. Чаша петли будет вкладываться в него, а крепиться конструкция станет за счет шурупов, вкручиваемых в специальные ушки.

Сверло Форстнера

Цена на сверло Форстнера

Сверло Форстнера

Также для установки петель потребуются:

  • шуруповерт;
  • линейка и угольник;
  • простой карандаш;
  • дрель с различными насадками;
  • уровень;
  • саморезы и шурупы.

Аккумуляторный шуруповерт

Категории крепежных изделий

Если еще полвека назад основными элементами для сборки составных частей мебели являлись деревянные шканты, а монтаж различных экземпляров на месте эксплуатации производился с применением гвоздей или шурупов, то сегодня номенклатура аксессуаров для соединения отдельных деталей и элементов мебели значительно расширилась.

Современные крепежно-соединительные детали можно разделить на несколько категорий, включающих в себя как узкоспециализированные изделия, так и универсальную фурнитуру:

  • резьбовой мебельный крепеж представляет классическое сочетание двух деталей — винт-гайка, которые иногда для снижения удельных нагрузок дополняются шайбами;
  • конфирматом (евровинтом) называется винтовой крепеж, резьба которого аналогично шурупам или саморезам, что позволяет значительно ускорить процесс сборки;
  • эксцентриковые стяжки применяют для ускорения регулировки и в тех случаях, когда требуется избежать видимости отдельных элементов крепления;
  • традиционные, издавна использующиеся для соединения отдельных панелей мебели шканты и уголки также не утратили своей популярности.

mebelnye-ugolki mebelnyj-jekscentrik konfirmat rezbovoy-mebelnyiy-krepezh

Наиболее распространенные виды мебельного крепежа

Рассмотрим наиболее употребительные группы соединительной и крепежной фурнитуры для мебели, особенности ее установки и эксплуатации.

Винты с полукруглой или декоративный головкой и болты с фиксирующим усом или квадратным подголовком – основные экземпляры, используемые для стяжки отдельных панелей каркасной мебели. Благодаря фиксирующему усу или квадратному подголовку болт (винт) фиксируется в отверстии древесностружечной плиты, что исключает его проворачивание. В силу этой конструктивной особенности у сборщика имеется возможность затягивать гайку без дополнительной фиксации винта.

Универсальный шурупы с потайной или полупотайной головкой имеют шлицы различной формы (крестовые, с внутренним шестигранником, прямым шлицом и другие) и предназначенные для крепления отдельных сборочных частей внутри мебельных конструкций. Они используются, для:

  • установки фасадов, задних стенок,
  • крепления направляющих выдвижных ящиков;
  • установки монтажных уголков;
  • крепления любой мебельной фурнитуры, от роликоопор, до замков и рукояток ящиков;
  • изготовления комбинированных деталей — например столешниц из двух листов МДФ-плиты.


На заметку! При применении универсальных шурупов используются или шуруповерты со сменными битами или наборы отверток со сменными наконечниками.
Конфирматы (евровинты) в современном производстве мебели являются наиболее востребованным видом крепёжно-фиксирующих устройств. Этот вид применяется для крепления любых частей, изготовленных из древесностружечной плиты или МДФ-панелей.

Перед завинчиванием евровинтов в деталях предварительно высверливаются отверстия с использованием специального конфирматного сверла, диаметр которого зависит от диаметра фиксирующего элемента. Для завинчивания этого вида крепежа используется или шуруповерт со специальными битами или отвертки со семенными насадками. Тип биты или насадки зависит от вида шлица.

Эксцентрики другая фурнитура, носящая несколько экзотическое название растексов и минификсов позволяет соединить и притянуть друг к другу панели, расположенные под прямым углом. Несмотря на очевидные достоинства этой категории крепежных изделий их основными недостатками являются:

  • необходимость дополнительной фрезеровки мебельных панелей, для установки отдельных деталей крепежа;
  • относительно высокая стоимость.
  • высокая точность разметки и сложность установки отдельных крепежных элементов;

На заметку! Для установки отдельных деталей минификса потребуется три различных вида деревообрабатывающего инструмента – одна торцовая фреза и два сверла различного диаметра.

Мебельные уголки зарекомендовали себя как надежный, простой в установке элемент. Сегодня они могут изготавливаться или из металла, или из специального, высокопрочного пластика. При промышленном производстве корпусной мебели цвет пластика уголка подбирается под цвет мебели.

Современные мебельные шканты изготавливаются из дерева, пластика или металла. Их основным достоинствами является дешевизна и простота соединения мебельных деталей между собой. Для повышения надежности соединения на поверхности шкантов имеется рифление.

Межсекционная стяжка

Расскажу еще про одно винтовое соединение, которое, впрочем, можно заменить саморезами 32 мм. Эта стяжка применяется для разъемного соединения двух параллельно расположенных деталей (например, двух мебельных коробов), отличается достаточно большой прочностью и простотой монтажа. Но обе шляпки хорошо видны с обеих сторон соединения, что не есть хорошо (хотя, внутри шкафа или тумбочки это не очень то и важно).

Существует еще немало винтовых и эксцентриковых стяжек, но я ими обычно не пользуюсь, а поэтому и описывать не буду — для начинающего мебельщика полученной информации вполне достаточно. Основные критерии выбора — незаметность и достаточная сила фиксации.

Другие виды петель

Итак, все виды петель можно классифицировать разными способами. Так, выделяют различные типы по конструкции, по назначению, по методу фиксации и наложения. В целом, существует несколько десятков видов мебельных петель, какие-то распространены больше, какие-то меньше, но практически все находят себе применение в различных вариантах мебельных конструкций. Помимо четырехшарнирных, рассмотрим еще несколько вариаций петель, которые могут встретиться мастерам по сборке мебели или же людям, купившим новые предметы интерьера и решившим собрать их самостоятельно.

Карточная петля

Карточные петли считаются самыми старыми. Их прародительница – кованая навесная петля, имеющая длинную накладку. Внешне они напоминают обычную дверную петлю, только размером несколько поменьше. Конструкция представляет собой две металлические планки, соединенные параллельно при помощи тонкого стержня, выполняющего роль шарнира. Сейчас они используются редко, но незаменимы при изготовлении мебели в стиле «ретро».

Дверные петли «бабочка»

Петли маятникового типа или барные петли дают возможность открывать дверцу на 180 градусов. Выходит что-то похожее на то, как открываются двери на входе в салун в старых вестернах.

Петля барная

Антресольные конструкции-петли созданы для того, чтобы крепить горизонтально ориентированные дверцы, которые будут открываться вверх. Петли имеют пружинный механизм, а также позволяют фиксировать дверцу в открытом состоянии. Напоминают обычные накладные вариации петель.

Антресольная петля MK01

Ломбертные конструкции применяются для так называемых откидных дверей. Они будут монтироваться с обоих торцов шкафа, не требуют врезки, но может понадобиться небольшая фрезеровка (до 2 мм). Тогда створку можно открывать на 180 градусов. Это идеальный вариант петли для раскладного стола.

Петля для откидных элементов

Секретерные конструкции похожи на описанные выше карточные, имеют осевой шарнир и пластины. Дают возможность открыть фасад вниз и удержать его в горизонтальном положении. Могут сопровождаться специальным кронштейном, который оказывает поддерживающую функцию. Обычно устанавливаются в тех шкафах, где предусмотрен бар.

Петли секретерные

Глухие петли, иначе называемые штольными, применяются для дверей с той стороны шкафа, которая примыкает к стене. Ими можно прикрепить дверцу к фальш-панели.

Штольные петли

Пяточные изделия крайне редко применяются, потому что рассчитаны только на легкие двери. Но зато установить их можно на фасады с любым типом открывания. Монтаж производится в нижней и верхней части створки.

Пяточные петли для мебели

Для стеклянных створок идут особые петли. Они тоже бывают разных типов, но их достоинство в том, что они могут выдерживать значительную нагрузку, притом выглядят очень красиво.

Петля для стекла

И сравнительно недавно в продаже появились петли с 8-ю шарнирами, восьмишарнирные. Чтобы их установить, не нужно прибегать к фрезеровке или резке. Это усовершенствованная вариация обычной четырехшарнирной петли. Правда, ставить их сложнее, а потому, несмотря на отсутствие необходимости проводить какую-то подготовку, такие петли используются редко.

Петля 8-ми шарнирная

Таблица размеров саморезов для фанеры, мебельного щита, ДВП, ДСП, МДФ, ОСП

L длина, mm
D диаметр, mm30354045505560708090100
4++++++++
4,5+++++++++
5+++++++++++

Учитывая особенности эксплуатации древесно-плитных материалов ниже представлена таблица, позволяющая выбрать требуемый размер самореза.

Рекомендации по выбору размера саморезов для крепления древесно-плитных материалов

Толщина плиты, ммМатериал плитыДлина самореза, ммДиаметр самореза, мм
ОСП (OSB)
3сосна, ель304 — 4,5
6сосна, ель404 — 4,5
9сосна, ель454 — 4,5
12сосна, ель504 — 4,5
15сосна, ель554 — 4,5
18сосна, ель604 — 4,5
Фанера ФК, ФСФ, ФБВ, ФБВ-1, ФБС, ФБС-1А и ФБС-1
3береза, сосна, ель304,5
6береза, сосна, ель354,5
9береза, сосна, ель404,5
12береза, сосна, ель454,5
15береза, сосна, ель504,5
18береза, сосна, ель604,5
21береза, сосна, ель704,5
24береза, сосна, ель805,0
27береза, сосна, ель705,0
30береза, сосна, ель905,0
36береза, сосна, ель1005,0
40береза, сосна, ель1005,0
МДФ, ДВП, ДСП, мебельный щит
3щепа, стружки, целлюлоза304,5
6щепа, стружки, целлюлоза354,5
9щепа, стружки, целлюлоза404,5
12щепа, стружки, целлюлоза454,5
15щепа, стружки, целлюлоза504,5
18щепа, стружки, целлюлоза605,0
21щепа, стружки, целлюлоза705,0
24щепа, стружки, целлюлоза805,0
27щепа, стружки, целлюлоза805,0
30щепа, стружки, целлюлоза905,0
36щепа, стружки, целлюлоза1005,0
40щепа, стружки, целлюлоза1005,0

Выбирая саморезы для Фанеры, OSB, ДСП, следует учитывать, что габариты плиты отделочного материала могут изменяться в зависимости от влажности окружающей среды, поэтому наиболее нагруженными точками крепления древесно-плитных материалов являются точки, расположенные по периметру плиты.

Число точек крепления (количество саморезов) определяется размером и толщиной плиты и в большинстве случаев составляет не менее 20 на квадратный метр при условии правильного подбора размера самореза. В середине плиты допускается меньшая плотность расположения точек крепления чем по периметру.

Cаморезы для Фанеры, OSB, ДСП и плитные материалы

При укладке между плитами необходимо оставлять компенсационный зазор, исключающий их контакт даже при разбухании.

Фактически все плитные материалы имеют плотность равную плотности основания или выше. При изменении размеров плиты под воздействием влажности крепеж (саморезы) расшатываются в большей степени в основании и в меньшей степени в плите.

Поэтому при креплении плитных материалов, не имеющих поперечного расположения слоев (ДСП, ДВП, МДФ, мебельный щит из массива древесины) необходимо использовать плиты наименьших габаритов. Для открытого способа крепления необходимо выбирать саморезы, имеющие безрезьбовую часть равную или больше толщине плиты.

Рекомендации

Естественно, за годы эксплуатации саморезов и дюбелей выработались разного рода подходы, позволяющие более продуктивно их использовать. Вот некоторые рекомендации специалистов.

  • Подбирая крепеж для тех или иных целей, прежде всего необходимо выбрать дюбель, и уже потом – саморез к нему.
  • Плотный полнотелый материал позволяет крепежу выдержать большие нагрузки, чем пустотелый или пористый, даже при меньших размерах расходника.
  • Подбирая длину самореза, следует прибавить к длине дюбеля толщину материала, который предполагается закрепить с его помощью. Например, крепление листа фанеры толщиной 10 мм потребует прибавления к длине дюбеля еще 1 см. Так, при длине втулки 50 мм саморез должен быть длиной 60 мм.
  • Просверлив отверстие соответствующего диаметра, обязательно необходимо удалить из него пыль, осколки и обломки материала, иначе поместить в отверстие дюбель может быть невозможно. Неопытные мастера пытаются вставить в такое отверстие дюбель меньшей длины. Делать это совершено нежелательно – полноценного закрепления может не произойти. Для прочистки отверстия рекомендуется применять пылесос. Особенно актуальна проблема подготовки отверстия к монтажу, если монтировать что-либо приходится к полу. Отверстие в стене можно прочистить с помощью самореза или гвоздя.
  • Если крепеж производится в плотное основание (бетон, полнотелый кирпич), то толщина прикрепляемого предмета может составлять 60% от общей длины самореза. В случае если крепеж производится в рыхлый материал, не менее чем 2/3 самореза обязательно должны быть погружены в стену в дюбеле.

Обзор различных дюбелей в видео ниже.

Подробная инструкция

Шаг 1. От верхнего и нижнего краев дверцы нужно отступить примерно 7-12 см. В данном случае в инструкции отступ делается на расстоянии 8 см. Требуется провести две линии строго перпендикулярных краю дверцы.

Делается отступ 8 см

Перпендикулярно краю проводятся линии

Шаг 2. Далее от края двери до центра того места, где будет производиться сверление отверстия, нужно сделать отступ в 22 мм. Это стандартное расстояние. И также нужно провести линии через отмеченную точку, перпендикулярные нарисованным ранее.

Отступ снизу — 2,2 см

Проводятся перпендикулярные линии

Шаг 3. Далее нужно взять специальное сверло стандартного диаметра – 35 мм.

Берется сверло диаметром 35 мм

Шаг 4. Чтобы сверлить было легче, а сверло было четко позиционировано, в местах пересечения линий на разметке нужно сделать маленькие выемки при помощи шила.

Шилом проделываются выемки

Шаг 5. Теперь можно сверлить отверстия. Можно делать это дрелью, а можно использовать специальный фрезер.

Можно приступать к сверлению отверстий

Цены на линейный ряд фрезеров

Фрезер

Результат работы

Шаг 6. Как только были высверлены отверстия, можно примерить чашу петли, а также, выровняв отверстия для саморезов на ушках чаши по линии, начерченной ранее, нанести метки, где будет производиться сверление, но уже тонким сверлом. Притом точки получатся не на самой линии, а чуть в стороне, по линии выравниваются ушки.

Примерка чаши петли

Нанесена разметка для будущих отверстий

Шаг 7. Теперь в намеченных точках при помощи шила нужно сделать выемки для позиционирования сверла.

Делаются выемки для позиционирования сверла

Шаг 8. Далее требуется высверлить отверстия для саморезов размером 4х16 мм.

Сверлятся отверстия

Шаг 9. Необходимо снова приложить навес к дверце, поместив чашу в отверстие, и прикрутить его саморезами к фасаду.

Прикручивание саморезами

Шаг 10. Теперь можно крепить дверцу на стенке шкафа. Делается это так – для начала нужно приложить дверцу к стенке, выбрав то положение, в каком она должна стоять.

Теперь можно крепить дверку

Шаг 11. При нанесении разметки нужно следить, чтобы верхний винт петли, который будет крепиться к стенке, находился в положении, близком к самой дверце.

Нужно внимательно наносить разметку

Шаг 12

Далее важно, проведя простые измерения, отложить от центральной линии, на которой лежала эта часть навеса, по 17 мм

От центральной линии нужно отложить по 17 мм

Шаг 13. После этого дверку нужно снова приложить и сделать пометки маркером через отверстия в петле, совместив их с линиями, проведенными на расстоянии 17 мм.

Маркером делаются пометки через отверстия в петле

Шаг 14. Теперь дрелью нужно высверлить отверстия для еврошурупов.

Сверлятся отверстия для еврошурупов

Шаг 15. Далее требуется прикрутить часть петли к стенке.

Часть петли прикручивается к стенке

Шаг 16. Затем можно крепить дверцу к стенке

Важно попасть передней частью петли, закрепленной на дверце, на винт, находящийся на той части петли, что зафиксирована на стенке. Также под петлей, что закреплена на дверце, есть винт с «пяткой», которой важно попасть в паз, расположенный с другой стороны части петли, закрепленной на стене

Этой частью нужно попасть на винт

Дверка крепится к стенке

Важно все делать в соответствии с инструкцией

Еще одно фото процесса

Шаг 17. Чтобы петли не рассоединялись, крайние шурупы нужно немного подтянуть. Пока что до конца заворачивать их не нужно.

Крайние шурупы немного подтягиваются

Шаг 18. Теперь следует отрегулировать дверцу. Для начала стоит отодвинуть ее от стенки шкафчика примерно на 1-2 мм, не нужно ее фиксировать плотно к ней. После того как зазор был соблюден, можно затянуть шурупы.

Регулировка дверки

Шаг 19. Есть еще один винт, который при необходимости поможет двигать дверцу влево или вправо. В данном случае его регулировать не пришлось.

Этот винт в нашем примере не нуждался в регулировке

Видео – Крепление петель

Важно помнить, что спустя некоторое время петли снова придется регулировать – дверки могут провисать под своей собственной массой. Так что подкручивать шурупы первое время все равно нужно

Иногда следует и смазывать петли – тогда они точно не начнут со временем скрипеть или ржаветь. Если мебель стоит во влажном помещении, то срок эксплуатации навесов сильно сокращается, и это важно учитывать.

Сверление в двух деталях одновременно

Такой вариант считается самым точным и, к тому же, самым быстрым. Но для того, чтобы сделать отверстие в двух деталях одновременно, перед сверлением вам нужно будет их зафиксировать. Для этого могут понадобиться специальные зажимы, струбцины и другие приспособления.

Приспособления для сверления отверстий

Чтобы каждый раз не размечать 8 мм от края как в пласт, так и по торцу, можно использовать специальное приспособление, которое, кстати, легко сделать самому.

Оно представляет собой некий деревянный шаблон с металлической втулкой для сверла внутри.

Выглядит вот так, смотрите фото:

А это уже более профессиональная штука:

Смотрите короткое видео по точному сверлению отверстий в ДСП под конфирматы и сборке мебельных деталей:

Разновидности

К более востребованным и популярным образцам, используемым при производстве, сборке, монтаже мебельных экземпляров относятся:

Также в мебельной промышленности используется ряд характерных шурупов, имеющих тупые концы, крупную резьбу, приспособленную для ДСП, специфические головки. Один из таких изделий – оцинкованный стальной шуруп, который позволяет присоединять листы ДСП под углом 90 градусов.

Универсальный шуруп

Изделие представлено в виде стержня в форме цилиндра, имеющего различные типы головки и наружную резьбу. Его основной задачей является скрепление отдельных сборочных элементов внутри мебельных конструкций. Верхняя часть этого шурупа может иметь разную форму:

  • потайная головка изделия, что после закручивания целиком утопает и не выступает над скрепляемыми материалами, ее область применения – монтаж полок, ручек, петель, направляющих полозьев для выдвижных ящиков;
  • полупотайная головка из-за плавного перехода от стержня к резьбе в момент скручивания уходит в материал, а также ответную часть;
  • полукруглая головка, горизонтальная плоскость и внутреннее основание поверхности полукруглой шляпки которой в процессе установки дополнительно создает давление на скрепляемый материал, увеличивая прочность узла конструкции, тем самым исключая его деформирования.

Наличие специальной резьбы дает возможность с легкостью закрепить шуруп даже в самые твердые типы древесины. Шлицы метизов могут быть простыми и крестообразными. Изделия с крестообразным шлицом обладают целым рядом неопровержимых преимуществ:

  • отвертка либо сверло моментально фиксируется в головке;
  • отвертка пригодится всего одна;
  • процесс монтажа в труднодоступных местах проводится без особых усилий.

При использовании универсальных шурупов необходимо вооружиться шуруповертом, отвертками со сменными насадками. Для качественного выполнения соединения материалов следует в процессе вкручивания шурупов просверлить отверстия, диаметр которых будет составлять 70% от толщины метиза, а также правильно выбрать сверло.

Инструкция и видео по сборке трехдверного шкафа-купе

Модульные кухонные гарнитуры продаются отдельными частями. Собирать их в одну целостную конструкцию нужно самостоятельно. Многие не заморачиваются и вызывают мастера по сборке мебели. А ведь можно, пользуясь инструкцией, все сделать своими руками. Профессионалов привлекать рекомендуется в тех случаях, если шкафы делаются на заказ. Здесь все детали сделаны по индивидуальным эскизам, и самим разобраться сложно. Кухонный гарнитур ЛеруаМерлен — модульный, с угловыми шкафами. К комплектации деталей всегда прилагается инструкция по сборке. Но многие не могут в ней разобраться. Дополнительно можно посмотреть видео с советами профессионалов.

Сборка углового шкафа

Угловые конструкции чаще всего выбирают для небольших помещений или для комнат с нестандартными размерами. Эти изделия отличаются от классических шкафов особенностью конструкции, и имеют свои преимущества и недостатки.

Чтобы собрать конструкцию своими руками, нужно отметить особенности этого предмета мебели:

  • перед тем как выбрать модель в определенное помещение, нужно замерить все размеры: ширину, высоту, глубину;
  • в угловом шкафу находится четыре стенки, в отличие от традиционных изделий: две находятся около стены, остальные две являются опорными частями, расположенными по бокам;
  • угловые модели могут укомплектовываться раздвижными и распашными дверями;
  • мебель может иметь различную форму.

Какие материалы и инструменты необходимы

От используемого материала для изготовления шкафа, будет зависеть его продолжительность эксплуатации. Все материалы условно делятся на две основные группы:

  1. ДВП.
  2. натуральное дерево.

Внимание! Натуральные материалы выглядят более привлекательно, но довольно дорогостоящие. Внешне эти модели изготавливают в изысканном стиле, который напоминает ретро. Мебель из ДВП чуть хуже по качеству, но имеет огромное многообразие цветовых решений. Монтаж изделий из ДВП происходит намного проще.

Самостоятельная сборка конструкции потребует наличия определенных инструментов:

  • шуруповерт требуется для вкручивания шурупов и креплений при расстановке полок;
  • перфоратор или электродрель необходимы для выполнения отверстий в дереве;
  • ножовка требуется для обрезки материала;
  • отвертка чаще всего используется для глубокой посадки саморезов;
  • набор шестигранников нужен для крепления фурнитуры.

Важные моменты при сборке углового шкафа

Особенности изготовления шкафа углового типа:

  1. Можно опираться на уже готовые чертежи или создать свои.
  2. Угловые изделия требуют особой внимательности во время создания схемы и сборки, в отличие от классических вариантов, потому у неопытного мастера могут появиться проблемы. Если недостаточно опыта, то желательно доверить вырезку всех элементов специалисту.
  3. Чтобы не собрать элемент меньшего размера, необходимо учесть толщину лезвия пилы.
  4. Толщина стен выбирается не меньше 20 мм. Иначе будет недостаточная прочность конструкции.
  5. Создавая чертеж, нужно обратить внимание на неровности пола. Если он кривой, то между дверями появятся щели. Для распашной системы это можно исправить с помощью регулировки навесов, а для раздвижной – изменением высоты роликов.
  6. Направляющие для дверей обязаны крепиться параллельно.
  7. Внимательно нужно подходить к разметке и креплению направляющих рельс для ящиков.
  8. Крепление зеркала нужно начинать с приклеивания уплотнителя по контуру.
  9. Ламинат к срезам ДВП фиксируется утюгом.

Сборка в зависимости от дизайна и модели шкафа

Собрать конструкцию довольно просто, необходимо только знать основные моменты и придерживаться чертежей.

Перед тем как составлять схему, надо определить форму будущей модели:

Существует также модель с 5 стенами.

Серьезную ошибку совершают люди, которые приобретают ролики плохого качества либо не используют стальные профиля из-за их мнимой дорогой стоимости.

Если нужно ускорить процесс сборки и произвести работу аккуратно, целесообразно заказать раскрой деревянных листов в мастерской. Размер шкафа обязан соответствовать площади помещения и принципам наполнения. Так, под рубашки, кофты потребуется отсек более 90 см и не ниже 150 см.

Форма модели шкафа на его изготовление практически не влияет. В первую очередь крепят металлические уголки, которые будут удерживать боковые части, не давая возможности им отклониться от уровня.

Чтобы собрать каркас используют готовые элементы. После крепят направляющие и устанавливают двери на ролики.

Внутренняя сборка шкафа так же важна, как и создание короба.

В этом случае выполняются следующие этапы работ:

  • устанавливают кронштейны;
  • крепят полки в необходимом месте;
  • устанавливают фурнитуру (в первую очередь перегородки, после вешалки и полочки, ручки прикручиваются в последнюю очередь).

Вертикальные перегородки, установив их в направляющие, необходимо закрепить подвесами. Не стоит пренебрегать ребрами жесткости, тем более необходимо установить их в местах, в которых будут находиться полки и ящики. Замена стального профиля на бруски возможна только в особых случаях, при этом дерево обязано быть хорошо просушенным, в противном случае при усадке деформируется полностью шкаф.

Такая схема сборки без значительных изменений используется и во время изготовления шкафов из гипсокартона, но некоторые различия все-таки существуют.

Начальным этапом работ в этом случае будет не монтаж каркаса, а разметка потолочной и напольной поверхности с учетом чертежа. Желательно размечать амортизирующей силиконовой лентой и по ней точно крепить металлические профиля.

После заготовки устанавливаются на свои места и крепятся саморезами (вкручивая их с шагом 25 см). Нужно проследить, чтобы шляпки углубились в гипсокартон на миллиметр.

Важно! Не делайте самостоятельно или не заказывайте двери на шкаф, пока конструкция полностью не будет готова. В противном случае можно столкнуться с тем, что размеры немного изменились и двери не подходят.

После нужно позаботиться о грунтовании гипсокартона, заделке швов штукатуркой, установке уголков, шпаклевке, сушке, шлифовке и финишной отделке.

Сборка стеновой панели и установка розеток

Владельцы кухонь со стеновыми панелями теперь должны вооружиться саморезами и силиконовым клеем, чтобы зафиксировать её у стены. Пристеночный плинтус и навесные шкафчики прикроют крепление внизу и вверху. Прежде, чем окончательно установить панель, разметьте и вырежьте отверстия для розеток (если они предусмотрены). Теперь можно установить розетки и пристеночный плинтус. Последний выполняет эстетические функции: красиво и плавно выглядит переход от стены к столешнице, скрадываются неровности, из-за которых столешница неплотно соединена со стеной; а также практическую: стены кухни и задние части столов не намокнут.

Пошаговая инструкция сборки углового шкафа

Сборка углового шкафа пошагово:

  1. Выполнить чертеж, учитывая пропорции и масштаб. Нужно отобразить все параметры.
  2. Сделать трафарет из фанеры в форме треугольника. Он сможет помочь правильно нанести разметку, определить границы конструкции и размеры дверей.
  3. Сборка каркаса. На этом этапе необходимо использовать уровень. Если вертикальность конструкции будет нарушена, то через время двери переклинит или они начнут самопроизвольно открываться.
  4. Крепление боковых частей.
  5. Разметка мест расположения полок и стоек, их крепеж.

Начинающим советуют предварительно выполнить макет шкафа из картона. Это даст возможность избежать неточностей еще на стадии проектирования. С учетом заготовок из картона в последующем можно заказать распиловку деталей.

Шкафы углового типа не только дают возможность рационально использовать всю площадь помещения, но и являются по-настоящему украшением в любой комнате, подчеркивая вкус и индивидуальность своего владельца.

Будет полезно: Ремонт газлифта офисного кресла своими руками

Завершение сборки кухни Leroy Merlin

Наконец, вы подошли к финальному этапу сборки кухни Леруа Мерлен в Москве — возможно навесить фасады вашей кухни. Если вы изготовите картонный шаблон и разметите на нем места для крепления, будет легче вкрутить все винты одинаково и разместить все фасады на одной высоте. Отрегулируйте дверцы при помощи винтов в механизмах навески. Теперь можно прикрутить ручки.

А вот устанавливать и подключать своими руками бытовую технику не стоит, мы советуем пригласить для этого профессионалов.

Пошаговая инструкция как собрать угловой шкаф.

Любая мебель должна сочетать в себе красоту дизайна и удобство в использовании. В условиях маленьких квартир, где каждый квадратный сантиметр на вес золота, огромную роль играет компактность мебели. В таком случае, идеальным решением будет установка углового шкафа, который при большой вместительности не будет занимать много места. Заказав понравившуюся мебель, покупатель сталкивается с вопросом монтажа. Здесь есть два варианта выхода из ситуации — доверить сборку посторонним людям и переплатить за это внушительную сумму денег или же решить эту задачу самостоятельно.

Преимущество угловых шкафов в том, что они занимают мало места, зато умещают в себя много вещей.

Старайтесь точно совмещать все отверстия, не соединяйте их принудительно, вставляя стяжку, когда отверстия еще не совпали полностью.

Специалисты точно знают, как собрать изделие правильно и быстро.

Сборка своими руками

Сборка углового шкафа своими руками имеет ряд преимуществ.

  • Во-первых, это экономия денежных средств.
  • Во-вторых, собирая мебель самостоятельно, вы сможете сделать все качественно, ведь не всегда можно полагаться на добросовестность наемных работников.

Также, не смотря на то, что это занятие трудоемкое и кропотливое, оно к тому же интересное и полезное, ведь выполнив эту работу, вы приобретаете новый опыт. Важно понимать, что этот процесс не имеет значительных сложностей и не требует особых профессиональных навыков, покупатель получает своего рода большой конструктор с инструкцией по сборке. Даже если в комплекте деталей не оказалось инструкции, то можно всегда обратиться за помощью в интернет.

Это идеальный вариант для людей, проживающих в малогабаритных квартирах, где дорог каждый сантиметр.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

На сборку мебели выезжают хотя бы двое работников, которые могут квалифицированно помочь друг другу.

Установка карнизов

Устанавливайте световую панель или карниз по тому же принципу, что и столешницы до этого. Стандартная высота классической кухни колеблется в пределах от 214 до 245 см. Чтобы части карниза по верхнему краю шкафов правильно состыковывались, нарезайте их в тех местах, где устанавливаете. Как правило, с этой целью карниз заказывается длиннее, чем нужно. Применяйте стусло для того, чтобы угол нарезки был верным. Заказ световой панели, обладающей глубиной по шкафам – это то, что поможет избежать неприятностей при самостоятельной резке карниза. Карнизы нарежут еще на производстве, что упростит вам жизнь, а стоить будет совсем не дорого.

Дизайн и конструкция

В зависимости от вкуса и фантазии клиента, а также от требуемого функционала мебели, можно выделить следующие вариации. В первую очередь, такие шкафы делятся на встроенные и отдельно стоящие (корпусные). Корпусные могут быть выполнены как цельной конструкцией, так и объединением двух прямых составляющих. По своей форме они делятся на следующие группы:

  • треугольные;
  • трапециеподобные;
  • г-образные;
  • пятистенные;
  • округлого выполнения.

Однако к каждому изделию идет подробная инструкция по сборке углового шкафа.

Во время монтажа двери фиксатор должен находиться в открытом положении. Затем его необходимо закрыть.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

Выбор формы зависит от желания заказчика, а также от особенностей комнаты. По виду открывания створок, они делятся на распашные, раздвижные (купе) и комбинированные.

Схема сборки углового шкафа купе тоже прилагается к изделию.

Собрать такое изделие– задача посильная, особенно при помощи инструкций.

Дизайн выбранного изделия должен сочетаться со стилистикой остальной комнаты. Это касается как стиля выполнения, так и цветовой гаммы.

Ища профессионалов, ориентируйтесь не на их цену, а на мастерство.

Угловые шкафы выглядят небольшими, но на самом деле они довольно вместительны за счет своей глубины.

Выбор материалов и инструментов

Материал, из которого будет изготовлен ваш шкаф, это важный аспект, от которого будет зависеть красота и долговечность мебели. Ценовая политика рынка делится на две группы.

  1. К первой, более дорогой, относятся изделия из натуральной древесины. Они отличаются высокой ценой, большим весом и высокой требовательностью к уходу.
  2. Более дешевыми и простыми в монтаже и эксплуатации являются изделия из ДСП (древесно-стружечной плиты) и МДФ (мелкодисперсной фракции). Однако из недостатков стоит отметить их меньшую долговечность.

Угловой шкаф позволяет эффективно использовать нерабочие зоны, прилегающие к корпусной мебели, а также пространство в углах помещений.

Сборка достаточно проста и вполне может быть выполнена своими силами.

Самостоятельная сборка углового шкафа потребует некоторого набора инструментов. В основном, это:

  • перфоратор для бурения отверстий в стене;
  • шуруповерт;
  • набор шестигранных ключей;
  • молоток;
  • отвертка;
  • ножовка.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Если магазинная сборка не включает в себя дополнительную сборочную фурнитуру (саморезы, заглушки, петли, конфирмат и т.д.), необходимо позаботиться об их покупке самостоятельно. Каких-то особенных плотницких инструментов этот процесс не требует.

Принципиальные схемы расположения деталей и очередность их сборки в готовое изделие указаны на рисунках в инструкциях по установке.

Перед установкой ответной планки под петли нужно четко знать, в какую сторону будет открываться дверь.

Установка столешницы, раковины и сантехнической арматуры

Поверх установленных модулей проводим замеры длины рабочей поверхности, которая призвана объединить все элементы в единую конструкцию. В дальнейшем сборка мебельного набора угловой компоновки будет сведена к врезке мойки и варочной панели при наличии таковой в списке оборудования. Столешницу обрезаем по длине и наносим разметку под установку накладной раковины из нержавеющей стали.

В одной из точек высверливается отверстие, в которое вводится пилка электролобзика и производится вырез фигурного отверстия. В процессе сборки комплекта для кухни данная операция является весьма ответственной и для того, чтобы исключить повреждение покрытия, необходимо привлечь помощника. В его задачу входит удержание выпиливаемого фрагмента на весу и недопущение его падения.

В пропил вставляется мойка в комплекте с крепежными элементами и уплотнителем. Посадочное место предварительно обрабатывается герметизирующим составом на силиконовой основе. Раковина крепежом притягивается к столешнице. Такой порядок установки исключает возможность протечки воды через стык.

Перед монтажом столешницы горизонтальность основания проверяется при помощи строительного уровня, отсутствие уклонов позволит избежать самопроизвольного открывания ящиков.

На месте стыковки столешниц между собой и с плитой в торец прикручивается защитный алюминиевый профиль. Другой элемент наклеивается на место сопряжения столешницы со стеной, при этом используется скотч двухсторонний.

После этого необходимо собрать и вставить в ячейки выдвижные ящики, следующим этапом идет навешивание и регулировка дверей. Теперь угловой комплект полностью собран, и можно подключать бытовые приборы, плиту и мойку. Эти операции выполняются при помощи слесарного инструмента: гаечных и разводных ключей. На этом сборка корпусной мебели для рабочей зоны кухни завершена, остается только навести порядок, убрать мусор.

Сборка углового шкафа и ее особенности

  1. Если обыкновенный шкаф можно просто надежно поставить на ровной поверхности, то основной особенностью таких гарнитуров является их монтаж крепежами непосредственно к стене. Поэтому на первом этапе работ необходимо подготовить отверстия под крепежи. Затем происходит установка монолитных несущих стен, к которым будут достраиваться остальные детали.
  2. Необходимо сразу сравнить количество деталей в наличии с тем, что предлагает инструкция по сборке углового шкафа. В случае недостачи лучше сразу обратиться в магазин. Важно подробно ознакомиться с типом деталей, а также местами их соединений.
  3. После нанесения разметки сверлятся отверстия, и шкаф собирается от больших деталей к меньшим.
  4. 4. В конце работы к стенкам крепятся петли, а на них вешаются дверцы. Этот момент нужно предусмотреть на этапе расчетов, четко понимая, в какую сторону будет открываться створка.
  5. Все работы с дверцами проводятся только при открытом положении фиксатора, который закрывают после проведения монтажа. Если конструкция предусматривает комбинацию со шкафом купе, необходимо удостовериться, что выезжающей двери не мешают остальные элементы мебели.
  6. После завершения работы можно позаботиться о внешнем виде готового изделия. Все соединения закрываются заглушками под цвет поверхности, при отсутствии торцевой декоративной полосы, можно наклеить ее самостоятельно, затем при помощи канцелярского ножа удалив излишки.

Будет полезно: Регулировка мебельных петель своими руками

После сверления каждого отверстия сразу вставляйте межсекционные стяжки и закрепляйте их.

Когда угловой шкаф устанавливается в комбинации с моделью купе, возможна ситуация, когда дверь первого будет бить по купе.

Отдельно стоит отметить монтаж выдвижных тумб, поскольку это наиболее ответственный момент в сборке таких гарнитуров. Выдвижные полки и тумбы двигаются внутри конструкции на колесиках по специальным направляющим. Существуют варианты с деревянными и металлическими направляющими, однако если речь идет о действительно качественной сборке, то деревянный вариант стоит сразу отметать. Крепление направляющих на внутренние стенки необходимо выполнять строго друг напротив друга, обязательно придерживаясь уровня. Даже малейший перекос приведет к затруднению при эксплуатации подвижных деталей мебели. В том случае, если в тумбе или ящике будет храниться много вещей, или же они будут иметь большой вес, можно закрепить с каждой стороны по две направляющие. Такое решение придает конструкции повышенную надежность.

В случае, когда проект углового шкафа разрабатывался заказчиком самостоятельно, рекомендуется пригласить для сборки специалистов компании.

Собрать такое изделие– задача посильная, особенно при помощи инструкций.

Соблюдая простые инструкции и следуя рекомендациям специалистов, довольно не сложно разобраться, как собрать такой элемент мебели, как угловой шкаф.

Все модули крепятся друг к другу при помощи межсекционной стяжки.

В конце пройдитесь по стяжкам еще раз.

Описание гарнитура

Кухня ЛеруаМерлен Нэнси — отличный вариант встроенного гарнитура. Она обладает красивым внешним видом, удобными шкафчиками, отлично вписывается в любой интерьер. Согласно отзывам о модели Нэнси, конструкция долговечна и проста в уходе.

Леруа Марлен Нэнси — модульная кухня. Это означает, что есть возможность регулировки как высоты, так и ширины конструкции. Шкафчики разные по ширине: от 30 см до 80. Корпус мебели выполнен из ЛДСП. Имеются удобные отверстия для установки полок, навешивания дверок и соединения шкафчиков между собой. Дверки подбираются под корпуса. Можно выбрать остекленные дверки, можно закрытые. Их длина и ширина соответствует определенному коробу. Потребители остаются довольны ровным окрашиванием и привлекательной ясеневой текстурой фасада.

Особенности угловой конструкции

Конструкции углового типа принято устанавливать в помещения нестандартных габаритов или с маленькой площадью. Такая мебель призвана обеспечить комфорт и добавить оригинальности интерьеру. Угловые шкафы имеют особенности конструкции, среди которых есть плюсы и минусы.

Чтобы самостоятельно смонтировать данный шкаф без сборщиков, следует выделить особенности изделий:

  • шкаф имеет 4 стенки, в отличие от стандартных моделей: 2 из них прилегают к стене, другие служат боковыми опорными планками корпуса;
  • габариты должны быть точными — прежде чем подобрать модель в комнату, необходимо достоверно измерить все показатели: глубину, высоту, ширину шкафа;
  • модели могут иметь различные формы: г образную, пятистенную, треугольную и трапециевидную;
  • шкаф углового типа комплектуется распашными или раздвижными дверьми.

Для самостоятельной сборки лучше приобретать модели угловых конструкций с распашными створками. Они садятся на петли и прикручиваются к корпусу.

К каждому изделию обычно идет инструкция по монтажу: некоторые компании настаивают на вызове сборщиков и не комплектуют модели схемами. В таком случае о ней необходимо напомнить продавцу во время покупки.

Материалы и инструменты

От того, из какого сырья будет изготовлен шкаф, зависят его сроки эксплуатации. Сегодня материалы можно поделить на 2 группы:

  • натуральная древесина;
  • ДСП или МДФ.

Материалы естественного происхождения выглядят элегантно, но имеют высокую стоимость. Внешне такие варианты шкафов выполняются в изысканном стиле, напоминающем ретро. Изделия из древесно-стружечных плит немного уступают по качеству, но имеют богатую цветовую палитру. Сборка конструкции из ламинированных ДСП будет происходить легче.

Самостоятельный монтаж изделия требует наличия следующих инструментов:

  • перфоратор или дрель – для просверливания отверстий в материале;
  • шуруповерт – для закручивания саморезов, крепежей при установке полок и другого наполнения;
  • набор шестигранных ключей – для раскручивания и закручивания гаек, болтов;
  • молоток – для забивания гвоздей;
  • отвертка – часто необходима, чтобы докрутить саморез глубже;
  • ножовка будет нужна для отреза ненужных сантиметров материала.

Поэтапная сборка изделия представлена на видео ниже – после его просмотра можно без труда смонтировать шкаф за несколько часов. Указанные инструменты можно отыскать у каждого хозяина.

Сборка

Угловой шкаф позволяет не только заполнить пустующий угол в комнате, но и эффективно использовать нерабочие зоны вблизи другой мебели. В зависимости от типа конструкции, он может прилегать к другому шкафу, выполненному по типу купе.

Если при сборке распашного углового шкафа своими руками есть опасения, что дверца купе, прилегающая сбоку, будет биться об изделие – поставьте на створки ограничители. Они не дадут устройству прийти в негодность.

Перед тем как собрать угловой шкаф самостоятельно, рекомендуется ознакомиться со схемой сборки. Алгоритм работы, ее особенности представлены ниже:

  • распакуйте изделие, картон от упаковки выкидывать не стоит. Его необходимо расстелить на пол и разложить на него все детали;
  • ознакомьтесь со стандартными схемами и чертежами шкафа, чтобы понимать из каких элементов он состоит;
  • проверьте комплектацию панелей. Стандартный шкаф угловой конструкции содержит левый и правый бок, задний оргалит и панель, полки, верх, дно. Обратите внимание на внутренние элементы: штанги, выдвижные корзины;
  • первоначально происходит сборка больших крупных деталей, после этого собираем детали меньшего размера. Осуществите монтаж цоколя и дна, после чего соберите боковые панели, установите крышу шкафа. Далее приступайте к креплению полок – они дополнительно удержат каркас. В конце собранное изделие оббивается оргалитом с задней стороны;
  • финишным этапом станет установка двери. Если это раздвижная система — на крышу и дно крепятся направляющие. Если шкаф распашной – к стенкам крепят петли, куда навешивают двери.

По окончании сборки проводится улучшение внешнего вида изделия. Для этого необходимо все видимые саморезы закрыть специальными заглушками в цвет материала. Для установки направляющих ящиков и выдвижных корзин, а также штанг – используйте строительный уровень. Он поможет добиться ровного расположения элементов наполнения.

Поэтапная схема сборки углового шкафа.

Данная инструкция для установки конструкции углового шкафа с распашной дверью универсальна. Она подойдет для производителей мебели Шатура, Столплит, Боровичи, Лазурит, Ангстрем, Эльба мебель и для компаний Много Мебели, Hoff – торгующих товаром от разных фабрик.

Будет полезно: Как связать ламбрекен крючком

В пошаговой схеме – сборка углового шкафа могут быть внесены изменения в зависимости от производителя, например эксцентриковая стяжка заменена конфирматами, дополнена полками, декоративными элементами – пилястрами и карнизами.

Так как корпус углового шкафа довольно крупноразмерный, встречаются модели с комплектацией устройства освещения внутреннего пространства, устанавливается блок на фотоэлементе и при открытии двери включается светодиодная лампа.

Но весь принцип сборки не меняется, общие технические моменты отражены в нашей схеме.

Конструкция деталей шкафа пронумерована.

На картинке показан общий вид, каждая деталь имеет свой номер. Ниже рассмотрим по пунктам очередность монтажа.

Первый шаг – установка фурнитуры на угловые элементы – дно и верх шкафа.

На деталь с нумерацией 04, дно шкафа, вкручиваем штоки эксцентриковой стяжки, вставляем шканты и замки. Крепим ножки и опорный цоколь. На верхнюю панель 01 также устанавливаем фурнитуру.

Подготавливаем боковые панели.

Самые высокие детали шкафа. На низ панелей набиваем ножки, вкручиваем штоки, вставляем шканты. На боковую панель с номером 07, правая сторона шкафа, ставим подпетельники. На левую 06 -полкодержатели.

Внутренние вертикальные панели.

На панель с номером 71 устанавливаем соединительный уголок, замки и маленькие штоки для верхней полки. 61 вбиваются полкодержатели и вкручиваются маленькие штоки для средней полки.

Монтаж конструкции корпуса углового шкафа

С тавим дно 04 на ножки, сверху вставляются вертикальные внутренние панели. Деталь 61 крепиться по центру, а 71 на задний край. Между собой они стягиваются уголком.

Далее следует боковая панель 07. Закрываем замки. Придерживаем данную деталь .

Накладываем угловой верх 01, фиксируем деталь со всеми вертикальными панелями. Монтаж происходит с помощью стремянки.

Присоединяем левую вертикальную панель, фиксируем замки.

Вкладываем полки 02 и 03 на маленькие штоки. Набиваем заднюю стенку 20 и 19. Добавляем полки 21

Навеска двери на угловой шкаф

На дверь устанавливаем петли, вкручиваем саморезы. Петли двери вставляются в подпетельники. На петле установлен регулировочный винт В, контролируем процесс правильного входа канавки винта в паз подпетельника. Фиксируем петлю винтом А. Регулировка двери – с помощью винта С опускаем или поднимаем дверь, винт В “вправо” “влево”, винт А “на себя” “от себя”. Будьте внимательны во время установки ручки на зеркальную поверхность двери. Железное основание ручки не должно примыкать к зеркалу, в отверстие вставляется распорная шайба.

Монтаж корпусного основания

Порядок сборки кухонного гарнитура схематично показан в схеме, однако практика показывает, что проще действовать следующим образом:

  1. На панели, составляющие угловую основу рабочей зоны, прикручиваются по меткам детали навесов.
  2. На боковых стенках при помощи самонарезающих шурупов прикрепляем салазки, обеспечивающие движение ящиков.
  3. В высверленные на фабрике отверстия вставляются деревянные направляющие – шканты, для прочности они смазываются столярным клеем.
  4. Для того чтобы правильно собрать модуль, берем днище, прикручиваем к нему ножки и соединяем их с боковыми стенками. При выполнении данной операции необходимо внимательно следить за тем, чтобы шканты вошли в предназначенные для них отверстия. Шестигранным ключом вкручиваем на место конфирматы.
  5. Задняя стенка модулей, составляющих кухню угловую, состоит из раскроенных на фабрике листов ДВП. Внутренняя поверхность их обычно окрашивается в белый цвет.

Полезный совет: в комплекте поставки для крепления задней стенки предусмотрены маленькие гвоздики, если их заменить саморезами, то конструкция станет более прочной.

Сборка основания на этом закончена, все модули рабочей угловой поверхности устанавливаются на предусмотренные инструкцией места. Схема подключения сантехнического прибора – раковины должна быть подготовлена заранее: трубы проложены за шкафами, которые составляют кухню углового типа. Соединительные трубки и сифоны вводятся внутрь модуля для последующей стыковки со смесителем и сливом.

Какие бывают угловые шкафы

Помимо дизайна и материала изготовления, угловые конструкции отличаются также по форме:

  • Треугольные. Это конструкция без боковых стенок, которая занимает только угловую площадь, не отнимая при этом свободного пространства комнаты.

Диагональные. Конструкция этих шкафов имеет одну стенку с дверью, за счет боковых полок такой шкаф имеет больше простора во внутреннем пространстве.

Трапециевидные. Отличаются внутренними полками, расположенными чаще всего в форме трапеции и раздвижными дверями по диагонали. Монтируются, как правило, в нишах.

Г-образные. Такие конструкции занимают угол и площадь двух прилегающих стен.

Радиусные. Это шкафы с округлыми формами и необычным дизайном.

Способ установки

  • Встроенные. Задняя стенка отсутствует, крепление осуществляется к стене.

Корпусные. Стандартные шкафы с задними стенками и без привязки к определенному пространству.

Сборка фабричного шкафа

К шкафам, которые приобретаются у производителей, как правило, прилагается подробная инструкция по сборке и необходимая фурнитура: болты, гайки и саморезы. Пользователю понадобятся дополнительные инструменты:

  • Ключ шестигранник соответствующего размера.
  • Молоток.
  • Шуропуверт.
  • Если крепление будет производиться к стенам — дрель.
  • В некоторых случаях ножовка. Если есть необходимость в подгонке отдельных элементов.
  • Отвертка.

Основная информация

Данная схема содержит чертежи отдельных элементов, а также порядок соединения их между собой. Мебель угловую для рабочей зоны накрывают общей столешницей, которая объединяет между собой модули в единое целое. В нее врезаются мойка и варочная поверхность газовой или электрической плиты. В другом варианте бытовая техника может иметь собственный корпус, верхняя плоскость которого точно совпадает с поверхностью рабочего стола.

Сложить данную конструкцию самому, имея подробное описание, относительно просто и вдобавок это позволит сэкономить деньги на услугах специалистов. Смонтировать кухню угловую можно при помощи следующего набора инструментов:

  • шуруповерт с набором битков;
  • дрель электрическая ударная и сверла для работы по древесине и с победитовым наконечником;
  • электролобзик с набором пилок для работы по ДСП;
  • ключ шестигранный для закручивания конфирматов – мебельных шурупов;
  • уровень строительный и набор слесарного инструмента.


Сборка корпусной кухни углового типа начинается с подготовки рабочего места, откуда нужно удалить все лишние предметы. Мебельные детали, крепеж и фурнитура распаковываются и распределяются по модульным элементам. К работе все готово и можно приступать.

Эксцентриковая стяжка - эстетичный и надежный способ соединения деталей

Зачем нужна эксцентриковая муфта? В настоящее время существует большое количество различных способов крепления и надежного соединения деталей, панелей из дерева, а также МДФ и ДСП. Однако каждый вид имеет свои особенности и отличия, а потому имеет довольно специфический характер применения. Крепежные детали отличаются внешним видом, жесткостью конструкции, допустимой грузоподъемностью и многими другими параметрами, которые необходимо учитывать.

Эксцентриковая муфта имеет широкое распространение в тех случаях, когда обычный крепеж не может обеспечить требуемую эстетику конструкции или необходимую прочность соединения деталей. Кроме того, эту застежку можно использовать при сборке и сборке высокой мебели, когда нет возможности использовать более традиционные стяжки и застежки.

Преимущества и недостатки

Эксцентриковая стяжка имеет следующие преимущества:

1. Придает дополнительную жесткость готовому изделию.

2. Легкость установки.

3. Возможна многократная сборка изделий.

4. Эстетичный внешний вид (нет креплений на видимых частях конструкции).

Недостатки данного типа крепежа:

1. Эксцентриковая стяжка требует высокотехнологичного оборудования для изготовления составляющих ее элементов.

2. Высокая стоимость.

3. В процессе эксплуатации возможно некоторое расшатывание стяжки.

4. Для установки крепежа требуются разные отверстия в трех плоскостях.

Эксцентриковая стяжка. Инструкции по установке

Этот процесс потребует определенных навыков, а также минимального технического оборудования, состоящего из дрели и различных сверл, отвертки и линейки. Буклет с инструкцией фирмы-производителя традиционно прикрепляется к составным частям крепления.

Конструктивно стяжка состоит из стяжки на болтах и ​​децентриситета. Причем последние без изменений, а первые делятся на два типа: один ввинчивается в дюбель, который предварительно монтируется в изделие, другие непосредственно контактируют с деталью.Болты разных типов имеют некоторые отличия по внешнему виду и характеру резьбы.

Итак, установка эксцентриковой стяжки начинается с того, что необходимо просверлить необходимые отверстия. Поскольку на глаз определить глубину сложно, можно прибегнуть к следующей хитрости: зафиксировать необходимую длину сверла изолентой. Он послужит не только визуальной отметкой, но и физическим акцентом, который не даст вам двигаться дальше. В любом случае сверление отверстий нужно делать аккуратно, чтобы не «проткнуть» панель.Потом, конечно, забейте пластиковые дюбели, если этого требует конструкция. Далее вверните на определенную глубину стяжные болты и вставьте эксцентрики в отверстия. По форме этот элемент застежки имеет прорезь в виде винта. Конец винта должен входить в него, чтобы при повороте эксцентрика он надежно фиксировался.

Чтобы сделать внешний вид изделия более эстетичным, а также скрыть головки болтов, можно использовать пластиковые крышки, подобранные под цвет панели.

Основная классификация крепежных изделий и накладных мебельных панелей

Сегодня трудно представить жизнь человека без мебели. Она окружает нас везде: дома, на работе, в магазине. Соответственно, мебель бывает разных видов, мягкая, корпусная, кухонная и т. Д. В последнее время была значительно улучшена технология ее производства, скорость ее сборки и сложность изделий, расширение номенклатуры материалов для изготовления мебели и т. Д. улучшение его качества увеличилось.

Немаловажную роль в этом сыграло использование для сборки современной мебели крепежа.

Рассмотрим основные виды мебельных крепежей, которые сегодня используются при сборке мебели.

Весь мебельный крепеж можно разделить на несколько видов. Прежде всего, это резьбовые типа . Классический комплект болт-гайка достаточно широко применяется для сборки корпусной мебели, диванов, столов, кроватей.

Конечно, его конструкция и форма имеет ряд существенных отличий от болтов и гаек питания.К мебели предъявляются особые требования. Мебельные крепления при хорошей надежности должны обладать и высокими эстетическими свойствами. В идеале он должен быть невидимым.

Самыми распространенными типами резьбовых креплений, которые используются для мебели, являются мебельные болты в комплекте с подрезными гайками , а также метрические винты с «гайками -втулки ». Главное преимущество его достоинства - надежность. Чего нельзя сказать о простоте монтажа. Мебельные резьбовые крепления требуют предварительной подготовки отверстий, а их разметка должна быть очень точной, иначе собрать потом будет проблематично.

Во избежание этой проблемы стали активно использовать другой, не менее популярный, чем резьбовой, вид застежки - подтверждение . Конфирмат или Евровинт относится к саморезам и по принципу действия и конструкции напоминает самодельную стяжку или саморез. Скорость сборки - главное преимущество подтверждения. К недостаткам перечисленных креплений можно отнести наличие видимой детали, что недопустимо для некоторых видов мебели.

В связи с этим были разработаны и применены «невидимые» варианты креплений. В основном это эксцентриковые стяжки . Качественная мебель в основном собирается именно из таких стяжек. Конструктивная стяжка состоит непосредственно из эксцентрика и вытяжки, которая устанавливается в глухое отверстие и фиксирует эксцентрик.

Помимо новых видов мебельного крепежа, используйте изделия «по старинке» и более классические виды изделий. К ним относятся деревянные присоски и уголки В комплекте с винтами.

Приобрести мебельный крепеж сегодня можно как в розницу, так и оптом через официальных дилеров.

Современная мебель поражает своим необычным дизайном и многофункциональностью. Выполняется как из дорогих, так и из бюджетных видов материалов. На сегодняшний день производство мебельной атрибутики усовершенствовано. В продаже имеются различные модели внутреннего использования.

Качественная фурнитура и крепеж обеспечивают надежность и долгий срок службы. Эти компоненты изготавливаются из различных металлических сплавов.Мебельный крепеж применяется по специальной технологии закалки металлических заготовок. Благодаря этому болты и саморезы способны выдерживать любые механические воздействия.

Современные виды мебельного крепежа

В специализированных отделах представлено большое количество видов крепежа для мебели. Практически все они относятся к одному типу, это винт с резьбой. Конструкция состоит из широкого болта и гайки. В процессе сборки они прочно скрепляют между собой различные детали. Из них изготавливают кухонные столы, корпусную и мягкую мебель.

Основным требованием к таким компонентам является их эстетический вид. Простым языком, они должны быть незаметны на общем фоне дизайна. Качественная мебельная атрибутика не должна иметь дефектов на поверхности.

Кроме того, доступны другие типы крепежа. К ним относятся:

  • болты с подрезными гайками. Главное преимущество таких изделий - их надежность. Продукт прочнее;
  • подтверждение.Относится к винтовому типу крепежа. Принцип действия напоминает саморез или винт с шестигранной головкой. Эти изделия обеспечивают быструю сборку как мебельной конструкции, так и ее эстетичного вида;
  • эксцентриковые стяжки. Практически все качественные изделия состоят из таких элементов. Они обеспечивают хорошую фиксацию каждой детали. Кроме того, они позволяют увеличить скорость сборки;
  • деревянных уголков. Эту породу использовали еще более десяти лет назад, но благодаря своей надежности из нее производят современную мебель.

В магазинах представлен каталог мебельного крепежа. Здесь сосредоточено более 100 наименований металлических изделий для производства той или иной мебельной атрибутики.

Какой крепеж использовать для стеклянной мебели

Современные модели состоят из множества стеклянных и глянцевых панелей. Для их фиксации применяются специальные виды креплений. Пониженная прочность на трение, помогают силиконовые и резиновые прокладки.

Предотвращают повреждение стеклянной панели в процессе сборки.Большинство деталей склеиваются специальным клеевым составом. Фурнитура состоит из легких металлов. Благодаря этому все детали гармонично сочетаются друг с другом. Используется скрытый крепеж для мебели.

Для более крупных моделей применяются уголки, навесные петли и замки. Крепить эти элементы помогают тонкие саморезы и саморезы с пластиковыми насадками.

Крепление для мягкой мебели

Назначение мебельных крепежей очевидно - это скрепление элементов мебели между собой. Для изготовления атрибутов мягкой мебели используется ряд креплений. В него входят: уголки, силиконовые прокладки, винты, болты, шестигранные гайки. Все эти детали состоят из прочных металлов, таких как: цинк, олово, хром.

Например, сделать выдвижной механизм, помогут специальные ролики, скобы, болты с шестигранной головкой и мебельные гвоздики. Готовый продукт будет иметь облегченный механизм открывания коробок или трансформации в новую модель.

Для изготовления деревянных моделей применяется мебельный крепеж для ДСП.Эти детали состоят из цинка, который в свою очередь отличается высокой прочностью. Саморезы прочно скрепляют между собой тяжелые элементы.

Сегодня производители готовы предоставить множество видов крепежа для различной мебели. Обычно все необходимое для его сборки идет в комплекте.

Если возникла необходимость заменить какой-либо крепеж на более подходящий вид, посмотрите многочисленные фото мебельного крепления в Интернете. Затем вы можете выбрать то, что действительно необходимо.

Фото мебельного крепежа

Крепежные элементы - непреложное звено в процессе сборки мебели.Они представляют собой широкий ассортимент фурнитуры, обеспечивающей надежную раскладку гарнитура или предметов мебели по отдельности. Наряду с обычными болтами и самозатяжными хомутами к этому классу относятся стяжки. Часто они обладают нестандартной формой, а в некоторых случаях и вовсе выделяются именно под определенные размеры. Но чаще всего мебельные стяжки производятся в унифицированных конфигурациях с использованием типовых способов крепления. Другое дело, что разновидностей достаточно много, и в каждом случае требуется соответствующий подход к установке.

Винты эксцентрические

Этот элемент используется для крепления деталей шкафов и промежуточных модульных стоек, требующих надежного монтажа. Эксцентриковая стяжка состоит из трех элементов - стержня, непосредственно эксцентрика и заглушки, что создает декоративный эффект. Также эксцентриковые мебельные стяжки выпускаются в усиленных модификациях, предназначенных для конструкций с повышенными нагрузками. Основная функция такой стяжки - обеспечение плотного и надежного соединения компонентов мебели, причем под разными углами - от 90 до 180 градусов.Преимущества такого способа затяжки в том, что он полностью скрыт от взгляда и может применяться многократно без риска повреждения конструкции мебели.

Установка эксцентриковой стяжки

Для качественного крепления необходимо сделать три отверстия разного диаметра. Основная задача мастера - обеспечить условия для захвата эксцентрика головкой штока. Для введения стержня в створку ДСП сверлом делается отверстие диаметром 5 мм. Если это сторона, то центр детали будет на 8 мм от края. С другой стороны сделана разметка для двух отверстий, которые будут полностью до эксцентричной мебели. Установка первого фиксатора должна быть на расстоянии 3,4 см от края. Его глубина по стандартам должна соответствовать диаметру эксцентрика, чтобы он располагался заподлицо. Вторую дырочку нужно взять сверлом на 7 мм строго по центру в торце. Затем в отверстие 5 мм устанавливается шток, на нем фиксируется второй элемент, после чего вся конструкция плотно зажимается.

Пересечение стыка

В стыковке частей мебели для служебных помещений стык мебельной стяжки, что также позволяет формировать монолитные конструкции. Например, с помощью этого элемента можно объединить в единый объект изголовья для комнат отдыха и стойки рецепции, гарнитуры для рабочих мест, переговорные комнаты и т. Д.

Как правило, такие элементы используются для работа с модульными конструкциями и секциями, требующими прочной и надежной пригодности. По конструкции стяжки мебельный перекресток представляет собой саморез, который в отверстие соединяется пластиковой или металлической заглушкой. В зависимости от настроек мебели могут использоваться изделия разных размеров. Поскольку галстуки этого типа работают с отдельными моделями, а не с деталями мебели, к ним предъявляются особые требования по декоративности.

Установка перекрестной стяжки

Первым делом нужно протереть отверстия в местах предполагаемых соединений модулей.Это ответственный этап, потому что в процессе сквозного сверления могут появиться сколы. Исключить вероятность их образования помогут два способа:

  • К местам сверления деревянный брусок прижимается как можно ближе;
  • Сделайте несколько подходов. В первый раз просверлить отверстие тонким сверлом, а затем довести его до нужного диаметра с соответствующим размером.

Если создание лунки прошло успешно и без дефектов, то выполняется установка мебельной стяжки с последующим нанесением мебельных предметов. Желательно заранее подготовить мебель к окончательной установке на месте сборки.

Угловая стяжка

Это элемент простой конструкции, представляющий собой металлическую пластину, изогнутую под прямым углом. С противоположных сторон стяжка также имеет отверстие и бороздки. В комплекте 5 деталей: уголок, два болта и два колпака. К достоинствам такого крепежа можно отнести возможность комплементарной установки и прочность. Для небольших нагрузок используется стяжка мебельная карбоновая из пластика.Такие модели отличаются эстетичностью, но важно тщательно рассчитать прочность крепления, чтобы установка в дальнейшем не была запущена в эксплуатацию. Всевозможные угловые крепления включают проблему с расположением предметов - гнутые пластины в мебельной нише все равно стачивают небольшое пространство.

Установка угловой стяжки

Установка проста и не предъявляет особых требований к расположению пленок. Изделие прикладывается к месту будущей установки, после чего отмечаются точки сверления. В зависимости от материала элементы фиксации могут привинчиваться и без предварительного создания отверстий. Как правило, мебельные стяжки этого типа крепятся на саморезы 0,4х1,6 см. Сначала деталь прикручивается на одну сторону, и после проверки стяжки можно приступать к стяжке до ровности.

Обычно используются два элемента, которые монтируются на одном уровне. Поэтому очень важно обеспечить не только соответствие в креплении двух элементов мебели одной стяжкой, но и пропорциональность конструкции в целом - за это отвечают все используемые детали.В готовом виде такая фиксация вряд ли будет казаться эстетичной, но для увеличения декоративности на крепежах можно использовать специальные заглушки в комплекте с мебельной стяжкой. Фото декоративных уголков, которые также увеличивают эстетичность приставки, представлены ниже.

Заключение

Использование стяжек для устройства мебельных головок является выгодным решением, за счет их надежности и долговечности ситуация увеличивается. Кроме того, с помощью различной фурнитуры можно воплотить самые необычные конструкции.Производители мебели в последние годы все чаще выпускают гарнитуры с унифицированными элементами, что позволяет пользователям создавать несабровальные и даже уникальные вариации из головы. В свою очередь, мебельные стяжки отличаются разнообразием конфигураций и размеров, что позволяет нестандартно подходить к дизайну коммерческих, жилых и общественных помещений. Их основные функции остаются не менее значимыми - это гарантия надежности, безопасности и декоративности продаваемых застежек. Однако насколько удастся добиться оптимального качества сборки и установки мебели, это уже зависит от качества самого монтажа и правильности использования той или иной стяжки.

Из чего изготавливаются детали мебели, мы разобрали, теперь рассмотрим, с чем они связаны друг с другом. Речь пойдет о мебельной стяжке. Конечно, в одной статье я не смогу раскрутить все существующие связи, поэтому рассмотрю только основные, наиболее часто используемые мной на практике.

Винты

Или, как его еще чаще называют, саморезы. Часто встречается, причем в мебели любого класса, тип застежки. В большинстве случаев его используют для прикрепления к ящику каких-либо декоративных или функциональных элементов, таких как направляющие, крючки, молдинги, задние стенки и т. Д.

Чаще всего использую саморез длиной и 16 мм, и 32 мм. Первые ввинчиваются в размер 16 мм деталей (не выходя из тыльной стороны), вторые - до конца, служат для крепления задних стенок, дна ящиков и т. Д., А также для параллельного соединения. из двух деталей по 16 мм (например, крепление фасада выдвижного ящика).

Не рекомендуется использовать саморезы для соединения друг с другом, так как они хранятся в этом материале, это не имеет значения и соединение быстро разорвется.

Подтверждает

Самопресс с более толстым стержнем и глубокой резьбой. На шляпе цилиндрической формы углубление под шестигранник, а не под крестовую отвертку.

Под такие крепежи необходимо просверлить отверстие, а точнее два (под штангу - 5 мм и под шляпу - 8 мм). Удобнее всего это делать специальным подтверждающим сверлом (см. Фото), но вполне возможно и двумя сверлами (5 и 8 мм).

Этот способ крепления отличается большой надежностью, простотой разметки и монтажа (возможна погрешность до 1 мм), небольшой видимой частью.Подтверждение шляпы на готовом продукте Может быть замаскировано под пластиковую заглушку разного цвета - вы можете выбрать конкретный продукт.

Монтажные уголки

Еще одна довольно простая стяжка, которая может пригодиться новичкам - это монтажные уголки. Они бывают разных форм, размеров и из материала. Начнем с пластика.

Уголки пластиковые

Как понятно из названия, изготовлен из пластика различных цветов. Фиксируется парой саморезов, которые затем закрываются декоративной крышкой.Лучше использовать застежки со съемной крышкой - как показала практика, через некоторое время она не отваливается.

Есть также усиленные уголки, которые прикреплены к четырем саморазмерам, что означает, что они имеют большие размеры.

Основные преимущества - простота установки (есть одна важная хитрость, которую мы рассмотрим позже) и несоответствие крепежа снаружи изделия. Несмотря на гарпский вид, полка, стоявшая в четырех таких углах, выдерживала вес сидящего взрослого.Минус - это довольно крупный элемент фурнитуры внутри коробки, за который можно цеплять выдвижные ящики, а визуально заметны просто застежки.

Уголки металлические

Их просто огромное множество, различаются размером, формой, количеством отверстий и т. Д.

От пластика они отличаются лучшей стороной прочности соединения, а также размерами - за счет плоской формы не сильно меняют геометрию изделия, поэтому не мешают различным движущимся частям.

Главный минус таких уголков - антидемкость, поэтому наносить их следует только в недоступных для глаза местах.

Данный недостаток призван устранить металлические уголки с помощью декоративной крышки, которая ложится на готовое соединение, скрывая его. Их тоже выпускают довольно много. Они, обладая всеми преимуществами металлических крепежей, имеют довольно приличный внешний вид, что позволяет образовывать видимые стяжки.

Все составы, использующие собственные образцы при повторной разборке, значительно теряют прочность вплоть до полной несостоятельности.

Минификс

Это эксцентриковая стяжка, которая состоит из двух, реже трех компонентов: самого эксцентричного, стержневого и иногда забавного. В фортут вкручивается стержень, но я обычно использую минификсы с эскизным стержнем - с ними меньше проблем.

Из основных плюсов можно выделить разрыв соединения, а тем более, что его можно собирать и разбирать без потери прочности. Из недостатков - сложность установки - необходимо просверлить три отверстия тремя разными сверлами (5 мм, 8 мм и фрезой 10 мм), а также достаточно большую видимую часть (сам эксцентрик), Кстати, также может закрываться пластиковой или самоклеющейся заглушкой.

Если соединение предполагает значительную нагрузку, минимальные размеры предпочтительно дополнять отводом.

Шканц

Это деревянные цилиндры разного диаметра (для мебели актуальнее 8 мм). Сама по себе стяжка нет, т.к. детали не затягиваются.

Применяется крайне редко, желательно усилить клеевой состав. Главное преимущество совершенно не видно сбоку - ни с какой!

Перекресток

Расскажу об одном резьбовом соединении, которое, правда, можно заменить винтами 32 мм.Эта стяжка используется для разъемного соединения двух параллельных частей (например, двух мебельных ящиков), имеет достаточно высокую прочность и простоту монтажа. Но обе шляпки хорошо видны по обе стороны от соединения, что нехорошо (хотя внутри шкафа или тумбочки это не очень важно).

Еще много винтовых и эксцентриковых стяжек, но я их обычно не использую, а потому описывать не буду - для начинающего мебельного мастера полученной информации достаточно.Основные критерии выбора - незаметность и достаточное усилие фиксации.

Основная классификация крепежа и область применения Соединение мебельных панелей

Сегодня сложно представить жизнь человека без мебели. Она окружает нас везде: дома, на работе, в магазине. Соответственно, мебель бывает разных видов, мягкая, корпусная, кухонная и т. Д. В последнее время технология ее производства значительно улучшилась, скорость сборки и сложность изделий значительно увеличились с расширением ассортимента материалов для изготовления. производство мебели и повышение ее качества.

Важную роль в этом сыграло использование для сборки современной мебели крепежа.

Рассмотрим основные виды мебельного крепежа, которые сегодня используются при сборке мебели.

Всю мебельную фурнитуру можно разделить на несколько видов. В первую очередь это с резьбой типа . Классический набор болт-гайка достаточно широко применяется при сборке корпусной мебели, диванов, столов, кроватей.

Конечно, его конструкция и форма имеют ряд существенных отличий от болтов и гаек общего назначения.Это связано с особыми требованиями к мебели. Мебельные крепежи при хорошей надежности также должны обладать высокими эстетическими свойствами. В идеале он должен быть незаметным.

Самыми распространенными типами резьбовых креплений, которые используются для мебели, являются мебельные болты в комплекте с ведущими гайками , а также метрические винты с цилиндрическими гайками ". Основным преимуществом его преимущества является надежность. Этого нельзя сказать о простоте Мебельные шурупы требуют подготовки предварительных отверстий, и их разметка должна быть очень точной, иначе потом будет сложно его собрать.

Во избежание этой проблемы стали активно использовать другой, не менее популярный, чем резьбовой, вид застежки - подтверждение . Подтверждение или евровинт, относится к стяжкам и по принципу действия и конструкции напоминает саморез или винт. Скорость сборки - главное преимущество подтверждения. К недостаткам этих видов креплений можно отнести наличие видимой части, что недопустимо для некоторых видов мебели.

В связи с этим разработаны и внедряются «невидимые» варианты монтажа. Преимущественно это эксцентриковая стяжка . Из таких стяжек в основном собирают качественную мебель. Конструктивно стяжка состоит непосредственно из эксцентрика и ножки, которая устанавливается в глухое отверстие и фиксирует эксцентрик.

Помимо новых видов мебельных креплений, по старинке используются и более классические виды изделий.К ним относятся деревянных дюбеля и уголков в комплекте с саморезами.

Сегодня купить мебельную фурнитуру можно как у розничных поставщиков, так и оптом через официальных дилеров.

Современная мебель поражает необычным дизайном и универсальностью. Выполняется как из дорогих, так и из бюджетных видов материалов. На сегодняшний день производство мебельной атрибутики улучшилось. В продаже имеются различные модели интерьера.

Качественная фурнитура и крепеж обеспечивают надежность и долгий срок службы.Эти компоненты изготавливаются из различных металлических сплавов. Производители мебельного крепежа используют особую технологию упрочнения металлических деталей. Благодаря этому болты и саморезы способны выдерживать любое механическое воздействие.

Современные виды мебельного крепежа

В специализированных отделах представлено множество видов мебельного крепежа. Практически все они относятся к одному типу, это винт с резьбой. Конструкция состоит из широкого болта и гайки.В процессе сборки они плотно фиксируют между собой различные детали. Их используют для изготовления кухонных столов, корпусной и мягкой мебели.

Основным требованием к таким компонентам является их эстетический вид. Говоря простым языком, они должны быть незаметны на общем фоне дизайна. Качественная мебельная атрибутика не должна иметь дефектов на поверхности.

Дополнительно продаются другие виды крепежа.К ним относятся:

  • болты с забивными гайками. Главное преимущество таких изделий - их надежность. Продукт прочный;
  • подтверждение. Относится к винтовому типу крепежа. Принцип работы напоминает саморезы или винт с шестигранной головкой. Эти изделия обеспечивают быструю сборку мебельной конструкции, а также ее эстетичный вид;
  • эксцентриковая муфта. Практически вся качественная продукция состоит из таких элементов. Они обеспечивают хорошую фиксацию каждой детали.Кроме того, они позволяют увеличить скорость сборки;
  • деревянных уголков. Этот вид использовался более десяти лет назад, но благодаря своей надежности они используются для производства современной мебели.

В магазинах есть каталог мебельного крепежа. Здесь сосредоточено более 100 наименований металлических изделий для производства того или иного вида мебельной атрибутики.

Какой крепеж использовать для стеклянной мебели

Современные модели состоят из множества стеклянных и глянцевых панелей.Для их фиксации используются специальные виды застежек. Силиконовые и резиновые прокладки помогают снизить трение.

Предотвращают повреждение стеклянной панели в процессе сборки. Большинство деталей склеиваются специальным клеем. Фурнитура состоит из легких металлов. Благодаря этому все детали гармонично сочетаются друг с другом. Используется скрытый крепеж для мебели.

Для более крупных моделей используются уголки, петли и замки. Закрепить эти элементы помогают тонкие саморезы и саморезы с пластиковыми насадками.

Крепления для мягкой мебели

Назначение мебельных крепежей очевидно - это скрепление элементов мебели между собой. Для производства мягкой мебельной атрибутики используется ряд креплений. В него входят: уголки, силиконовые прокладки, саморезы, болты, шестигранные гайки. Все эти детали изготовлены из прочных металлов, таких как: цинк, олово, хром.

Например, сделать выдвижной механизм помогут специальные ролики, кронштейны, болты с шестигранной головкой и мебельные шпильки.Готовое изделие будет иметь облегченный механизм открывания ящиков или трансформироваться в новую модель.

Для изготовления деревянных моделей применяется мебельный крепеж для ДСП. Эти детали состоят из цинка, который, в свою очередь, очень прочен. Саморезы прочно прикрепляют тяжелые элементы друг к другу.

Сегодня производители готовы предоставить множество видов крепежа для различной мебели. Обычно все необходимое для его сборки идет в комплекте.

Если есть необходимость заменить какой-либо крепеж на более подходящий по типу функции, посмотрите многочисленные фото мебельных крепежей в Интернете. Тогда вы с уверенностью сможете выбрать то, что действительно необходимо.

Фото мебельного крепления

Крепежные элементы - незаменимое звено в процессе сборки мебели.Они представляют собой широкий ассортимент фурнитуры, обеспечивая надежную раскладку гарнитура или предметов мебели по отдельности. Наряду с обычными болтами и саморезами к этому классу стяжек относятся стяжки. Часто они имеют нестандартную форму, а в некоторых случаях разрабатываются специально под конкретные размеры. Но по большей части мебельные стяжки доступны в стандартных конфигурациях с типичными методами крепления. Другое дело, что разновидностей очень много, и в каждом случае требуется соответствующий подход к установке.

Эксцентриковая стяжка

Этот элемент используется для крепления частей корпуса и промежуточных модульных стеллажей, требующих надежного крепления. В структуру эксцентриковой стяжки входят три элемента - шток, сам эксцентрик и заглушка, создающая декоративный эффект. Эксцентриковые мебельные стяжки выпускаются также в усиленном исполнении, предназначенном для конструкций с повышенными нагрузками. Основная функция такой стяжки - обеспечение плотного и надежного соединения компонентов мебели, причем под разными углами - от 90 до 180 градусов.Преимущества этого метода сжатия заключаются в том, что он полностью скрыт от глаз и может использоваться многократно без риска повреждения конструкции мебели.

Установка эксцентриковой муфты

Для качественного крепления необходимо создать три отверстия разного диаметра. Основная задача мастера - добиться того, чтобы эксцентрик захватил головку ствола. Чтобы вставить стержень в лист ДСП с помощью дрели, делается отверстие диаметром 5 мм.В том случае, если это сторона, то центр детали будет располагаться в 8 мм от края. С другой стороны делается разметка для двух отверстий, на которые полностью поместится эксцентричная мебельная стяжка. Устанавливать первую защелку следует на расстоянии 3,4 см от края. Его глубина по стандартам должна соответствовать диаметру эксцентрика, чтобы он стоял заподлицо. Второе отверстие нужно проделать сверлом на 7 мм строго по центру на торце. Затем в отверстие 5 мм устанавливается штанга, на ней закрепляется второй элемент, после чего вся конструкция плотно зажимается.

Межсекционная стяжка

При соединении деталей мебели для представительских помещений используется межсекционная стяжка мебели, которая также позволяет формировать монолитные конструкции. Например, с помощью этого элемента можно объединить гарнитуры для комнат отдыха и ресепшн в единый объект, гарнитуры для рабочих станций, переговорных комнат и т. Д.

Как правило, такие элементы используются для работы с модульными конструкциями. и секции, для крепления которых требуется прочная и надежная фурнитура.По конструкции мебельная стяжка-перекресток представляет собой саморез, который в отверстии соединяется с пластиковой или металлической заглушкой. В зависимости от параметров мебели могут использоваться изделия разных размеров. Поскольку стяжки такого типа работают с отдельными моделями, а не с деталями мебели, к ним предъявляются особые требования в отношении декоративности.

Установка межсекционной стяжки

В первую очередь просверливаются сквозные отверстия в местах предполагаемых соединений модулей.Это ответственный этап, так как при сквозном сверлении ДСП могут появиться сколы. Исключить вероятность их образования помогут два способа:

  • Деревянный брусок максимально плотно прижимается к точкам выхода сверла;
  • Сделайте несколько подходов. Просверлите отверстие тонким сверлом в первый раз, а затем доведите его до нужного диаметра наконечником соответствующего размера.

Если отверстие было создано успешно и без дефектов, то выполняется установка мебельной стяжки с последующим редукцией мебельных предметов.Желательно заранее подготовить мебель к окончательной установке на месте сборки.

Угловая стяжка

Это простой конструктивный элемент, представляющий собой согнутую под прямым углом металлическую пластину. С противоположных сторон стяжка также имеет отверстие и бороздку. В комплекте 5 деталей: уголок, два болта и две ножки. К достоинствам такого крепежа можно отнести возможность скрытого монтажа и долговечность. При небольших нагрузках используется угловая мебельная стяжка из пластика.Такие модели эстетичны, но важно тщательно рассчитать усилие крепления, чтобы установка не превратилась в эксплуатационные проблемы. Проблема с расстановкой предметов касается и всех видов углового крепления - гнутые пластины в мебельной нише все же скрадывают небольшое пространство.

Установка угловой стяжки

Установка проста и не предъявляет особых требований к расположению заливных отверстий. Изделие прикладывается к месту будущей установки, после чего отмечаются точки сверления.В зависимости от материала крепежные элементы также можно привинчивать без предварительного создания отверстий. Как правило, мебельные стяжки этого типа устанавливаются на саморезы размером 0,4х1,6 см. Сначала деталь прикручивается к одной стороне, а после проверки стяжки на ровность можно переходить к другой.

Обычно используются два элемента, которые монтируются на одном уровне. Поэтому очень важно обеспечить не только соответствие в креплении двух элементов мебели одной стяжкой, но и пропорциональность конструкции в целом - за это отвечают все используемые детали.В готовом виде такая фиксация вряд ли покажется эстетичной, но для увеличения декоративности на сиденьях застежки можно использовать специальные заглушки со стяжкой мебели. Фото декоративных уголков, которые также увеличивают эстетичность крепления, представлены ниже.

Заключение

Применение стяжек для оснащения мебельных гарнитуров является выгодным решением, за счет которых повышается надежность и долговечность окружающей среды. Кроме того, с помощью различных моделей аксессуаров можно воплотить самые необычные конструкции.В последние годы производители мебели все чаще производят гарнитуры с унифицированными элементами, что позволяет пользователям создавать уникальные и даже уникальные вариации гарнитур. В свою очередь мебельные стяжки отличаются разнообразием конфигураций и размеров, что позволяет нестандартно подходить к дизайну коммерческих, жилых и общественных зданий. При этом не менее значимыми остаются их основные функции - это гарантия надежности, безопасности и декоративности реализованного крепежа.Однако насколько удастся добиться оптимального качества сборки и установки мебели, уже зависит от качества самого монтажа и правильного использования той или иной стяжки.

Из чего изготавливаются детали мебели, мы разобрали, теперь рассмотрим, как они связаны между собой. Речь пойдет о мебельных стяжках. Конечно, в одной статье я не смогу рассмотреть все существующие стяжки, поэтому рассмотрю только основные, которые чаще всего использую на практике.

Шурупы по дереву

Или, как их сегодня часто называют, саморезы. Довольно часто встречается, причем в мебели любого класса, типа приспособления. В большинстве случаев он используется для крепления к ящику каких-либо декоративных или функциональных элементов, например, направляющих, крючков, молдингов, задних стенок и т. Д.

Чаще всего использую саморезы длиной 16 мм, а 32 мм. Первые вкручиваются в лицевую часть 16 мм деталей (не выходя из задней части), вторые - в торец, используются для крепления задних стенок, дна ящиков и т. Д., а также для соединения двух деталей по 16 мм параллельно (например, фиксация фасада ящика)

Не рекомендуется использовать саморезы для соединения деталей между собой, так как в этом материале они не имеют значения и соединение быстро расшатывается.

Подтверждает

Это разновидность самореза с более толстым тупым стержнем и глубокой резьбой. На шляпке цилиндрической формы углубление под шестигранник, а не под крестовую отвертку.

Для такого крепежа необходимо просверлить отверстие, а точнее два (для стержня - 5 мм и для заглушки - 8 мм).Удобнее всего это делать специальным подтверждающим сверлом (см. Фото), но вполне можно обойтись двумя сверлами (5 и 8 мм).

Этот способ крепления очень надежен, прост в разметке и установке (возможна погрешность до 1 мм), небольшая видимая часть. Подтверждающая шляпа на готовом изделии может быть замаскирована пластиковой заглушкой различных цветов - на выбор для конкретного продукта.

Монтажные уголки

Еще одна достаточно простая стяжка, которая может пригодиться новичкам - это монтажные уголки.Они бывают разных форм, размеров и из материалов. Начнем с пластиковых.

Уголки пластиковые

Как видно из названия, они сделаны из пластика разного цвета. Они фиксируются парой саморезов, которые затем закрываются декоративной крышкой. Крепеж лучше использовать со съемным чехлом - как показала практика, через некоторое время он не отваливается.

Есть усиленные уголки, которые крепятся четырьмя винтами, значит они большие.

Основные преимущества - простота установки (есть одна важная хитрость, о которой мы поговорим позже) и незаметность застежек снаружи изделия.Несмотря на непрочность внешнего вида, полка, стоявшая на четырех таких углах, выдерживала вес сидящего взрослого. Минус - довольно крупный элемент фурнитуры внутри коробки, за который могут цепляться ящики, а визуально заметны именно застежки.

Уголки металлические

Их просто огромное множество, различаются размером, формой, количеством отверстий и т. Д.

От пластика они отличаются в лучшую сторону прочностью соединения, а также размером - за счет плоской формы не сильно меняют геометрию изделия, поэтому не мешают различным движущимся частям.

Главный недостаток таких уголков - антидекоративность, поэтому использовать их следует только в недоступных для глаза местах.

Данный недостаток призван устранить металлические уголки с помощью декоративной крышки, которая защелкивается на готовом соединении, скрывая его. Их тоже выпускают довольно много. Они, обладая всеми преимуществами металлических крепежей, имеют довольно приличный внешний вид, что позволяет образовывать видимые стяжки.

Все соединения саморезами при многократной разборке значительно теряют прочность вплоть до полного выхода из строя.

Минификс

Это эксцентриковая стяжка, которая состоит из двух, реже трех компонентов: самого эксцентрика, стержня и иногда опоры. В стопу вкручивается стержень, но я обычно использую минификсы с саморезом - с ними меньше проблем.

Из основных достоинств можно выделить разъемность соединения, а у разновидности с футуркой она больше, то есть ее можно собирать и разбирать без потери прочности. Из недостатков - сложность установки - необходимо просверлить три отверстия тремя разными сверлами (5 мм, 8 мм и фрезой Форстнера 10 мм), а также достаточно большую видимую часть (сам эксцентрик), путем Кстати, его также можно закрыть пластиковой или самоклеющейся заглушкой.

Если на соединение ожидается значительная нагрузка, то минификсы желательно дополнить дюбелями.

Дюбели

Это деревянные цилиндры разного диаметра (для мебели уместнее 8 мм).Сама по себе стяжка нет, т.к. детали не стянуты.

В изоляции используется редко, соединение желательно укрепить клеем. Главное достоинство - он совершенно незаметен со стороны - при этом нет!

Стяжка пересечения

Расскажу еще об одном резьбовом соединении, но его можно заменить винтами 32 мм. Эта стяжка используется для разъемного соединения двух параллельных частей (например, двух мебельных ящиков), отличается достаточно высокой прочностью и простотой монтажа.Но обе шляпы хорошо видны по обе стороны от соединения, что нехорошо (хотя внутри шкафа или тумбочки это не очень важно).

Еще много винтовых и эксцентриковых муфт, но я их обычно не использую, поэтому описывать их не буду - для начинающего мебельщика полученной информации вполне достаточно. Основные критерии выбора - невидимость и достаточная сила фиксации.

видов и способов применения.Крепежные детали самовыражения

Мебельная стяжка применяется только при производстве мебели. При изготовлении мебели не следует использовать традиционный крепеж вместо мебельной стяжки, т.к.он обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее рассмотрим наиболее часто используемые виды мебельной стяжки и их особенности.

Подтверждение

Самый распространенный тип застежки - конфирма.В то же время самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с помощью других видов мебельной стяжки. Особенно, если при сборке необходимо просверлить отверстия под крепеж. Используя подтверждение, две части соединяются под углом 90 градусов.



Рис.1.

Для того, чтобы вытащить две детали, просверлить два отверстия. Один в одной части с диаметром, равным диаметру подтверждающей головки, другой, в конце второй части, меньший диаметр равен диаметру резьбовой части.

Как правило, используется сверло диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Нет необходимости постоянно переставлять сверла или использовать два сверла одновременно.



Рис.2.

Confirmate - застежка универсальная, но имеет недостатки и особенности применения.

Confirmate следует использовать одновременно с wanks.Дрочить представляет собой деревянную штангу диаметром 6-8 мм и длиной 20-30 мм (на фото ниже, рядом с подтверждением). Дрочка действует как ориентир и не позволяет перемещать предметы во время затяжки.



Рис.3.

Несмотря на то, что мебель, собранную с использованием подтверждения, можно собрать или разобрать, мебель из ЛДСП переносится очень плохо. Как правило, после одной разборки мебельная стяжка оказывается уже твердой.

Следить за подтверждением надо внимательно.Самый оптимальный вариант вручную или отверткой на небольшом обороте. В противном случае подтверждающая нить превращается в сверло, пробивающее отверстие.



Рис.4.

Для того, чтобы шапка утонула в корпус, к деталям мебели следует прикладывать ключ и делать это аккуратно, иначе есть вероятность обрыва резьбы. Иногда необходимо предварительно сделать схему.

Подтверждение относится к «видимым» застежкам. Те. В отличие от других застежек, он остается видимым, поэтому необходимо использовать специальные заглушки или наклейки, чтобы скрыть застежки.


Рис.5.


Рис.6.

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется в фабричном производстве мебели. Причина тому - сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей - шпильки и эксцентрика. Шпилька установлена ​​в одной детали, а эксцентрично - в другой.



Рис.7.

Основным преимуществом этого типа застежки является то, что застежка скрыта, и соответственно не портит внешний вид мебели.Кроме того, этот вид креплений, в отличие от подтверждения, позволяет многократно увеличить сборку и разборку мебели, что актуально, например, при переезде. Также с помощью эксцентриковой стяжки можно соединять детали под разными углами.

Для самостоятельного изготовления Мебель применяется нечасто из-за сложности сверления отверстий и невозможности регулировки стыка при сборке. Основная сложность при сверлении отверстий заключается в отверстии под эксцентрик.Отверстие не сквозное и требует использования специального сверла - форстера.



Рис.8.



Рис.9.



Рис.10.

В данном случае глубина образца около 12 мм, а толщина ДСП составляет 16 мм. Оставшаяся толщина стенки всего 4 мм. Есть риск просверлить больше нужного, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку нужно использовать ограничители глубины сверления.



Рис.11.

Перекресток

Эта стяжка представляет собой винт и гайку, которыми стягиваются две секции мебели, например два шкафа. Для туалетов используют 2 - 4-х перекрестные стяжки. В зависимости от толщины ЛДСП бывает стяжка пересечения разного размера.



Рис.12.

С учетом того, что межкреационная стяжка используется для разметочного шкафа, а шкафы, в свою очередь, изготавливаются из ДСП толщиной 16 мм, чаще всего применяется стыковая стяжка длиной 32 мм.Однако есть стяжки длиной до 50 мм, которые используются для стяжки деталей, имеющих большую толщину.



Рис.13.

Полктеродеры

Держатели Polkter Существует огромное количество видов. Однако их можно разделить на две группы: листы для ЛДСП и канавки для стекла. В свою очередь, каждую из этих групп можно разделить на два типа: светильники с фиксацией и без.

Напольный держатель для ЛДСП состоит из 2 частей: ложа и силового держателя.



Рис.14.

Винт устанавливается в стенку шкафа, а аптечный - в корпус полки. Для крепления дозатора необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полицейских держателей размеры отверстий стандартизированы, они показаны на рисунке ниже. Однако при установке фиксатора следует внимательно посмотреть инструкцию, чтобы не было ошибок.



Фиг.15.

Следует отметить, что держатели полок для ЛДСП бывают с наполнением и без них. Неподвижный держатель с фиксацией имеет эксцентрический механизм, благодаря которому полка будет надежно соединена со стенкой шкафа. В фазодержателе с фиксацией есть еще одно достоинство, держатели полицейского участка несут роль дополнительных усилителей дизайнерской мебели.



Рис.16.

Стойки для стекла имеют более простую конструкцию. Крепятся они только к стенкам шкафа с самовыражением.



Рис.17.

Источники питания для стекла без фиксации - стержень или уголок. Светильники с креплением имеют специальный винт, которым стекло надежно фиксируется и не может случайно упасть. Рис.19. Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешницы. Для повышения точности соединения желательно применять вместе с пылью. Для стандартной стяжки В составных деталях столешницы не делают сквозных отверстий диаметром 35 мм и глубиной 19 мм.Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Для двух столешниц используется пара стяжек. Для установки стяжки необходимо сделать углубление под стяжку и прорезь под саморез. Сделать это можно разными способами. Самый доступный вариант следующий. Углубление под упор делается сверлом Форстнера подходящего диаметра, прорезь под винт можно проделать с помощью электровелосипеда.



Рис.20.

Мебельный уголок

Этот тип застежки используется для соединения двух частей. Это довольно продолжительный метод соединения, поэтому он склеивается деталями, которые, как ожидается, не будут влиять на лаги. Обычно это декоративные элементы, например, шкаф-купе или антлесольные полки.


Рис.21.

Часто используются пластиковые уголки вместо металлических. Они не менее прочны, но имеют более привлекательный внешний вид и возможность поломки застежек.Мебельный уголок крепится к двум ответным деталям двумя саморезами. После этого защелкивают крышку, скрывая застежки.



Рис.22.

Рассматриваемый в статье мебельный крепеж является наиболее распространенным и часто используемым, в связи с тем, что это наиболее универсальные и простые в использовании виды застежек. В подавляющем большинстве случаев описанных видов мебельных креплений достаточно для сборки любой мебели.

В отличие от гвоздей крепления деревянных деталей. Из-за обжатия стержня гвоздя из дерева винты и саморезы имеют резьбу. Такая резьба и не дает шурупу или саморезу свободно выходить из корпуса из дерева, а кроме того, резьба увеличивается, значительно увеличивает площадь контакта шурупа или самореза с деревом. Следовательно, даже если он просверлит отверстие того же диаметра, что и самодостаточность, тогда несущая способность. В этом случае внутренние напряжения в древесине уменьшатся намного больше, а внутренние напряжения в древесине после скручивания самопрессовки, а это значит, что риск раскола древесины, ДСП или другого материала значительно снизится.

2.

Процесс деформации древесины под действием силы при прядении самопресса очень сложен. Древесина Неоднородный материал и прочность древесины во многом зависит от места приложения нагрузки, наличия сука, породы древесины и т. Д. Минимальная прочность древесины в местах примыкания волокон, поэтому обычно это Кончик самонажимается между волокнами дерева, и саморез закрутить тоже, а просверлить отверстие в дереве с точностью до десятых долей миллиметра практически невозможно.К счастью, в такой необходимости обычно нет. Для бытовых целей вполне нормальным является погрешность в 0,5-1,5 мм.

3.

Любой шуруп или саморез имеет некоторый объем, и когда мы ввинчиваем шуруп или саморез в древесину, мы таким образом стараемся уменьшить объем древесины на объем шурупа. Чуда не происходит. Частично объем древесины уменьшается из-за мятой древесины, т.е. из-за неупругих деформаций. Причем, чем затупить саморез или саморез (а саморезы тоже тупые), тем больше доля неупругих деформаций, возникающих под краем самореза, а значит давить на самодостаточность или саморез совершить эти деформации.Часть объема освобождается из-за раскола древесины по волокнам, при этом между волокнами появляется щель, а если говорить научным языком - трещина. Ширина раскрытия трещины зависит не только от факторов, перечисленных в пункте 2, но и от геометрических размеров изделия и точки приложения нагрузки. Чем больше геометрические параметры изделия и чем ближе точка завинчивания самопресса к центру тяжести, тем меньше ширина раскрытия трещины, а затем снова усилие закрутки самопресса или ввинчивания в такой место следует приложить побольше.И чем меньше ширина и высота изделия и чем ближе место прикручивания самореза к краю, тем больше вероятность того, что изделие не просто потрескается, а расколется и потом закрутит саморез и Винт будет очень легким, но пользы от такого самодельного или самореза не будет И только один сплошной вред. Остальной объем для ввинчиваемого винта освобожден из-за упругих деформаций. Распределение внутренних напряжений в теле дерева при упругих деформациях приводит к появлению трещин.Аналогичная ситуация наблюдается и при закручивании саморезов в детали из ДСП или малогабаритной оспы, древесные цепочки или ориентированная стружка имеют меньшую прочность, чем древесина.

4.A.

Таким образом, когда мы ввинчиваем шуруп или саморез в древесину без предварительного сверления, мы должны постоянно преодолевать прочность древесины под кромкой самопресса или шурупа и на резьбе, а также возрастающую силу трения. возникающий из-за сжатия деревянного самопрессующего стержня.Сила трения увеличивается за счет увеличения площади контакта самопресса или шурупа с деревом. В результате при достаточно больших диаметрах стержней или при ввинчивании в твердые породы дерева или на большой глубине любой обычной отвертки нет сил закрутить шуруп или саморез на нужную глубину. И отвертка будет только громко светить, намекая, что сила прочности превышена и это правильно, потому что производители отверток не любят ремонтировать испорченные из-за упрямства пользователя изделия.

4.B.

Однако не все пользуются отверткой с регулировкой мощности, зачем покупать дополнительный электроинструмент, когда под саморез есть дрель и насадка для отвертки. Дрель, в отличие от регулировочных отверток, не имеет мощности, и поэтому при закручивании саморезов или саморезов большого диаметра или на большую глубину предусмотрено 4 варианта развития событий:

  • Вы столкнетесь с пазами на головке самопресса или винта - очень большая вероятность, особенно при скручивании на высоких оборотах.
  • Вы очень быстро испортите насадку для отвертки. Однако, если насадка для шурупов китайская, может возникнуть и при относительно небольших нагрузках на насадку.
  • Саморез, не выдерживающий крутящего момента, сломаете - нечасто, но бывает. Дело в том, что саморезы в отличие от шурупов имеют предварительную закалку и поэтому более хрупкие, чем шурупы.
  • Прожигает сверло при закручивании большого количества Саморезов.

Не думаю, что хоть один из этих вариантов вам понравится, поэтому лучше потратить дополнительное время на сверление отверстий, чем тратить это время на ремонт сверл, покупку новых насадок, откручивание сломанных шурупов.

4. В

Несмотря на победное шествие электричества по земному шару, действие грубой физической силы никто не отменял, а значит, и сейчас нет редких случаев, когда саморезы или саморезы закручиваются вручную отверткой.Да ведь я не люблю грех, я сам не люблю лишний раз спускаться электроинструментом, когда работаю на высоте. При закручивании шурупов или шурупов вручную варианты развития событий практически такие же, как и при работе дрелью, только сверлом вы не прожигаете, а вместо насадки портите отвертку и тоже можете заработать пару хороших мозолей. Но есть и положительная сторона - ваши мышцы разовьются, и девушкам это нравится, только не рассказывайте им, как именно вы накачали мышцы.

4.Г.

Есть еще один способ малоиспользуемый - не крутить гайки или винты, а забивать. Однако этот способ больше подходит для шурупов, самоотверженность из-за повышенной хрупкости чаще ломается, чем и только если самодостаточность выступает на 0,3-0,5 см над поверхностью дерева, то можно попробовать добиться этого. Про специальные саморезы, забитые в дюбель, здесь нет.

Были в советское время и другие рекомендации по закручиванию шурупов (дешевой электроэнергии тогда было много, но почему-то доступны электроинструменты), например, предлагалось сначала закрутить первый шуруп до зализывания пазов, затем откручиваем и выкидываем первый винт и ввинчиваем на его место второй, а если на втором пазы будут пахнуть, то откручиваем второй винт и ввинчиваем на его место третий.Другой вариант был более щадящим, предлагался перед скручиванием смазать винт мылом, чтобы уменьшить силу трения стержня винта о дерево. Сейчас такие способы закручивания шурупов кажутся экзотикой, тем не менее, выбор метода остается за вами.

Под саморез по металлу сверление вкраплений тоже иногда необходимо, если саморезы тупые. Особенно часто это делают при сборке металлического каркаса под гипсокартонными пластиковыми панелями или панелями МДФ. Дело в том, что дурацкие саморезы не режут судьбу рамы, и соответственно площадь контакта самореза увеличивается еще больше и вкладывается в такой саморез очень сильно.В этом случае просверливание отверстий не только облегчит и ускорит сборку рамы, но и поможет избежать лишних травм, ведь масштабирующим самопрессом повредить руку очень просто.

Фанера (древесно-слоистая плита) - Многослойный материал, полученный путем склеивания специально подготовленной фанеры. Количество слоев шпона обычно нечетное, от 3-х и более. Для увеличения прочности фанеры слои шпона накладываются так, чтобы волокна древесины были строго перпендикулярны предыдущему листу.Фанера подвержена незначительному короблению при воздействии влаги или нарушении технологии производства. Тонкой фанерой обычно покрывают стены и потолок, толстую - для формирования основы для пола. Фанера выдерживает ударные механические нагрузки, в зависимости от разновидности может использоваться как для черновой, так и для чистовой обработки. Идеальный способ крепления фанеры с черновой отделкой открытый - через лицевую поверхность саморезом нужной длины. Для крепления фанеры важным параметром является ее толщина.Толщина фанеры по ГОСТ 3916.2-96 составляет от 4 до 30 мм.

OSB (OSB)

OSP или OSB (ориентированная древесно-стружечная плита) представляет собой многослойный (3-4 и более слоев) лист, состоящий из древесной стружки (мелкой стружки), склеенной различными смолами с добавлением синтетического воска и борной кислоты. Сколы в слоях пластины имеют разную ориентацию. Во внешнем - продольном, внутреннем - поперечном.

Классификация OSB (OSB):

  • OSB-1 - применяется в условиях пониженной влажности (Мебель, Уборка, Упаковка)
  • OSB-2 - применяется при изготовлении несущих конструкций В сухих помещениях
  • OSB-3 - Используется при изготовлении несущих конструкций в условиях повышенной влажности
  • OSB-4 применяется при изготовлении конструкций, которые несут значительные механические нагрузки в условиях повышенной влажности.

Фанера типа ОСП и хорошо выдерживает ударные механические нагрузки и может применяться как для черновой, так и для чистовой обработки. Идеальный способ крепления OSP - открытый - через лицевую поверхность винтом необходимой длины. Для крепления OSP важным параметром является его толщина. Толщина ОСП по ГОСТ 32567-2013 составляет от 6 мм с шагом 1 мм. Наибольшее распространение получили листы OSP толщиной 9, 12, 15, 18 и 22 мм.

Мебельный щит

Мебельный щит из массива дерева - Материал, используемый для изготовления мебели, предметов интерьера, лестниц, напольных покрытий, а также для декоративной отделки Мебельный щит для комнат - Изделие глубокой обработки древесины, изготовлено с соблюдением всех санитарно-производственных и технологические стандарты.Выделяют два типа мебельного щита: аппликаторный и цельный. Цельнолитой из массива дерева дурака изготавливается путем склеивания и обработки ламелей. Ламель - это качественный дорогой шпон из различных пород древесины, получаемый распилом или строганием массивного деревянного массива. В обоих случаях древесина сушится до уровня влажности 8%. Новейшие технологии позволили получить высокопрочный мебельный щит в бою, по своим характеристикам он не менее уступает целому, при этом снижается себестоимость производства, а, значит, конечная стоимость товара покупателя.При изготовлении мебельного щита используются различные породы дерева (ель, сосна, бук, дуб, береза, клен, ясень, лиственница и др.). Толщина мебельного щита, как правило, составляет 18, 20, 25, 28, 32 и 40 мм.

ДСП

ДСТП или ДСП (дровяная печь) - это плиточный материал, который производится путем смешивания технологической стружки высушенного типа и специальных смол, улучшающих связующие свойства основного компонента. ДСП довольно сложна в использовании. ДСП плохо держится шурупами и гвоздями.Кроме того, следует обратить внимание на производителя и те требования, которые предъявляются к производству ДСП. Дело в том, что применяемые смолы следует наносить в определенном соотношении к основному слою древесно-стружечной плиты. В противном случае ДСП будет экологически опасным строительным материалом. В России существует несколько видов ДСП. Изготавливаются одно-, трех- и многослойные древесно-стружечные плиты. В продаже можно найти как полированный, так и незамкнутый ДСП. Вы можете купить ДСП с повышенной влагостойкостью и даже огнестойкостью.Также есть плиты по плотности. Многие из этих видов ДСП используются при строительстве зданий и сооружений, а также при отделке интерьеров.

Производство ДСП регулируется ГОСТ 10632-2007. По ГОСТ 10632-2007 ДСП от 3мм с градацией 1мм. Наибольшее применение имеет ДСП толщиной 16 мм, 18, 20, 32 и 40 мм. Основным недостатком ДСП с точки зрения крепления является то, что материал под действием динамических нагрузок будет легко крошиться и, соответственно, плохо держит гвозди и шурупы, особенно при повторном раскручивании.Для соединения материалов из ДСП необходимо использовать саморезы исключительно с большим шагом резьбы.

МДФ.

МДФ (мелкодисперсная фракция) - Плита Warfather средней плотности (древесноволокнистая плита средней плотности, МДФ) - плитный материал, изготовленный методом сухого прессования мелкодисперсных древесных стружек при высоком давлении и температуре. В качестве связующего используются карбамидные смолы, модифицированные меламином. МДФ - экологически чистый материал с низким содержанием фенолформальдегидных смол.В процессе производства мДФ можно придавать особые свойства: огнестойкость, биостойкость, водостойкость. Плотность материала от 600 кг / м³ до 800 кг / м³. В основном МДФ используется в производстве мебели, для отделки помещений.

МДФ

хорошо подходит для изготовления корпусов акустических систем, так как имеет однородную структуру, хорошо поглощает звук и легко обрабатывается. МДФ используется при изготовлении шкафов, в частности фасадов, идеально подходит для фрезерования полостей различной глубины, криволинейных отверстий и других криволинейных форм.Чаще всего МДФ реализуется без покрытия. Пример широкого использования МДФ. это ламинированные стеновые панели и ламинат с так называемым напольным покрытием. Для крепления МДФ. Могут использоваться саморезы с частичной резьбой или полной резьбой. Производственная плита МДФ. Регламентируется ГОСТ 4598-86, согласно которому толщина материала составляет от 2,5 до 16 мм.

ДВП

Древесноволокнистая плита (древесноволокнистая плита, органит)) - Однослойный плиточный материал, который получают горячим прессованием массы, состоящей из целлюлозных волокон, воды, специальных добавок и синтетических материалов.ДВП бывает 2-х видов: мягкое и твердое. Об этой характеристике сообщается с помощью специальной маркировки в виде букв «M» и «T» соответственно. Сырьем для ДВП служит древесная щепа в раздельном виде, а также дробь.

Для повышения производительности При изготовлении таких плит добавляются парафин и канифоль, повышающие влагостойкость, а также синтетические смолы, которые делают для упрочнения ДВП, и антисептики. Как правило, ДВП с одной стороны всегда представляет собой идеально гладкую поверхность, что достигается с помощью лака, специальной пленки или пластика.ДВП подвержен значительным колебаниям при воздействии влаги, тонкие листы

ДВП

плохо выдерживают ударные нагрузки. ДВП применяется в малоэтажном строительстве и в мебельной промышленности. Для крепления ДВП можно использовать саморезы с частичной резьбой или цельной резьбой. Толщина ДВП по ГОСТ 4598-86 составляет от 2,5 до 16 мм. Главное преимущество ДВП - цена.

Это только половина. Для выполнения поставленной задачи по креплению необходимо комплектовать шурупы, непосредственно в просверленном отверстии или в дюбеле.

Самобрус - вид крепежа, представляющий собой стержень с острой резьбой и головкой, предназначенный для передачи крутящего момента при завинчивании с одновременным нарезанием резьбы в комбинированных элементах.

Ассортимент для самостоятельной продажи для настенного монтажа стремится к бесконечности. Задача подбора фурнитуры (от словосочетания «изделия из металла») для крепления к стене кажется нерешаемой. Но если раскладывать все по полочкам, становится понятно, какие винты нужны для каждого конкретного случая.

Саморезы изготавливаются из латуни, углерода и нержавеющей стали (в составе металла более 13% хрома). Наибольшее распространение получили автоматы из углеродистой стали с защитным покрытием. Они самые дешевые.

Винты из углеродистой стали доступны следующих видов. защитные покрытия. Оксид, черный - для крепления в помещении с нормальной влажностью. Оцинкованный серебристый цвет - для внутреннего и наружного применения. Оцинкованный желтый цвет - для внутреннего и наружного применения.Имеют золотистый декоративный вид. Хорошо посмотрите дверные замки и петли с покрытием под золото.

Виды и типы самоотверженности

По типу винты шурупов бывают: с универсальной резьбой, с редкой резьбой и частой. Саморезы предназначены для ввинчивания в металлические листы. Например, если вам нужно повесить на стену из гипсокартона тяжелую картину. Найдите мощное магнитное место, где расположен профиль, к которому прикручиваются листы, и закрутите саморезами в профиль через гипсокартон.Если самоотверженность без сверла на конце, то в металле предопределено просверлить отверстие диаметром, равным внутреннему диаметру резьбы самопресса.

Для крепления листов кровельного железа существуют специальные оцинкованные саморезы двух размеров: 4,8 × 16 и 4,8 × 19 с шестигранной головкой. Тип шурупов с редким шагом резьбы разработан специально для закручивания в мягких материалах, таких как пластик, гипс, асбест, деревянная доска И они похожи. Универсальный - предназначен для скручивания любых материалов.Конечно, лучше использовать специально предназначенное, но надежно удержит любой.

Список популярных типов саморезов, их назначение и размеры
Внешний вид Samorza Шаг саморезный Область применения Диаметр самопресса, мм Ряд длин образцов, мм
Средний Универсальные саморезы предназначены для всех видов крепления, самые популярные 3,0; 3,5; 4,0; 4,5; 5,0; 6,0 12; 16; 20; 25; 30; 35:40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200; 220
Часто,
Резьба пополам
Открытая
Саморезы к металлическому листу толщиной до 0.9 мм без дюбеля, необходимо предварительное сверление отверстий.
Саморезы бывают со сверлом на наконечнике, но стоят дороже
Редкий Саморез мягкие материалы Без дюбеля - мягкие разновидности дерева, пластика, гипса, асбеста и им подобных 3,5; 4,0; 4,5; 5,0 16; 20; 25; 30; 35:40; 45; 50; 55; 60; 70; 75; 90; 100: 125; 150
Средний,
Травяной профиль
Саморезы к бетонным или кирпичным стенам Пить в дюбеле 3,0; 3,5; 4,0; 4,5; 5,0; 6,0; 8,0 12; 16; 20; 25; 30; 35:40; 45; 50; 60; 70; 80; 90; 100: 120; 140; 160; 180; 200
Асимметричный Саморезы современной мебели из дерева, ДСП, фанеры и др.Предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно 5,0; 7,5 40; 50; 60; 70
Переменная с выемкой Саморезы для крепления к бетонным или кирпичным стенам без дюбеля (пайка), саморезы в отверстие, глубиной 15 мм, больше на саморез, длина самопресса, диаметром 6 мм 7,5 70; 90; 110: 130; 150; 180; 200

Отдельной строкой следует отметить шурупы-шурупы - подтверждения, специально созданные для изготовления мебели из дерева и ДСП.Саморез подтверждения, с чистой поверхностью и большой площадью боковой поверхности резьбы позволяет получить высокопрочное и точное соединение элементов. Самый популярный размер подтверждения 9 × 50. Перед завинчиванием подтверждения необходимо просверлить отверстие диаметром 4,5 или 7 мм соответственно. Подтверждающая головка сделана под шестигранный ключ.


Для того, чтобы скрыть головку витого винта-подтверждения, доступны декоративные пластиковые кнопки - заглушки любых цветов.Выступ заглушки плотно вставляется в шестигранное отверстие подтверждающей головки и маскирует его под цвет мебели.

Необходимо отметить саморезы по бетону, которые вкручиваются без дюбеля непосредственно в просверленное отверстие. При вворачивании в пористый материал и пробойником с перфоратором сверление отверстий не допускается. Для облегчения завинчивания перед скручиванием в отверстие следует залить немного машинного масла. Используется для крепления «навсегда».Не применяю, так как крутить сложно, а открутить сложнее.

Есть еще саморезы, у которых профиль резьбы как у елки. Они забиваются в отверстие одновременно с молотком для дюбелей и тоже предназначены для крепления «навсегда». Их использование оправдано, например, при креплении багета для натяжного потолка или при установке рам пластиковых окон. Их достоинство - скорость монтажа.

Виды и типы головок саморезов

Головка - это удлиненная часть самозащиты, предназначенная для удержания неподвижных предметов и обеспечивающая передачу крутящего момента от инструмента на саморез.

Винты обозначены следующим образом: 3 × 25, где 3 - внешний диаметр резьбы (мм), 25 - длина самосборки, измеренная от конца головки до стержня (мм).

Выбор самозащиты в зависимости от нагрузки

Саморезы имеют больший запас нарезки и загиба. Главное - надежно закрепить в стене. Пористая структура материала стены, тем толще и длиннее должна быть дюбель, чтобы была большая площадь зацепления, а соответственно и размер образца самопресса.Если сомневаетесь в выборе, лучше выбрать для крепления образец большего размера.

Таблица для выбора размеров самопресса в зависимости от нагрузки на одну самодостаточность изделия фиксированная
Самозащищенные размеры в зависимости от материала стены без учета толщины закрепляемого изделия
Кирпич обыкновенный Бетон Плитка Бетон пористый Дерево Гипсокартон
меньше 1.0 3 × 25. 3 × 16. 3 × 16. 3 × 16. 3 × 25. 3 × 16.
до 5,0 3 × 25. 3 × 20. 3 × 25. 3 × 25. 3 × 30. 3 × 16 *
до 10.0. 4 × 25. 4 × 20. 4 × 25. 4 × 30. 3 × 25. 3 × 16 *
до 20,0 4 × 50. 4 × 40. 4 × 50. 4 × 70. 4 × 50. 4 × 16 *
до 30.0. 5 × 70. 5 × 50. 5 × 70. 5 × 70. 5 × 50. 4 × 16 *
до 50.0. 6 × 80. 6 × 60. 6 × 80. 6 × 90. 6 × 60. -
до 75.0. 8 × 100. 8 × 80. 8 × 100 8 × 140 8 × 100 -
до 100.0. 10 × 140. 10 × 100. 10 × 160. 10 × 160. 10 × 120. -

* - Саморезы после установки специального дюбеля для гипсокартона.

Типы и типы анкеров по бетону

Анкер - это тип комплектных крепежных изделий для крепления тяжелых изделий путем раскола в стене.Якорь в переводе с немецкого означает якорь. Практически это тот же дюбель и саморез, но отличие в том, что дюбель металлический, а саморез - болт или шпилька с метрической резьбой, закручивающейся в гайке конической формы. Коническая гайка, входя в трубчатое разрезное основание анкера, раздвигает его, создавая большую точку трения с материалом стены. Использование анкеров возможно только при креплении к очень прочным материалам, плотному кирпичу, бетону и камню.В быту такие случаи могут возникать при креплении тяжелой люстры к бетонному потолку или при установке натяжного потолка большой площади. Применение анкера, например, для крепления в квартире спортивных снарядов - колец, шведских стенок оправдано. Надежно держатся и детские качели на якорях.

Анкеры

дороги и поэтому их применение оправдано только при альтернативном способе без креплений. Анкер незаменим, например, при креплении тяжелой люстры к потолку.На практике во многих случаях крепление с анкером можно заменить креплением пластиковыми дюбелями в паре с самозатяжными анкерами, увеличив их количество.

Особенности перекрестной мебельной стяжки, правила монтажа. Какие мебельные стяжки существуют? Диаметр сверла под мебельную стяжку

Для изготовления элементов настройки применяются различные элементы соединения деталей. Саморез - популярный вид крепежа, имеющий неоспоримые достоинства.Особенно часто их используют для сборки корпусной мебели, обеспечивая хорошее и прочное соединение конструкций.

Саморез - популярный вид крепежных изделий, имеющий неоспоримые преимущества.

Крепежные детали важно выбирать в зависимости от материала, его плотности, толщины и т. Д.

Саморезы имеют видовые отличия.

Этот тип крепежа, как саморез, представляет собой тип шурупа по металлу с нарезкой и заточкой или с плоским концом.На шляпке элемента есть выемка (прямая, крестообразная или многоугольная) для закручивания ее в полотне. Для более быстрого соединения деталей шкафа или другого предмета для элементов с острым концом применяется отвертка (в связи - отвертка).

Также на выбор самосеянности влияет тип конструкции и желаемый внешний вид продукта.

За счет резьбы шуруп легко вкручивается в деревянную панель или ДСП. Для скрытого крепления деталей мебели применяется эксцентриковая стяжка, в которой винты играют главную роль.В результате сборки такого типа столы или другие предметы получаются аккуратными, без внешних следов установки, портящих внешний вид изделия.

Этот тип крепежа, как саморез, представляет собой тип шурупа по металлу с резьбовой нарезкой и заточкой или с плоским концом.

Важно! Длина самостоятельных образцов может достигать 50 мм и более. Такой крепеж предназначен для толстых панелей из массива дерева.

Саморезы служат для крепления деталей без подготовленных отверстий или с ними.

На внешний вид товара влияет возможность установки скрытого подключения.

В зависимости от материала и особенностей деталей конструкции различают два типа крепежа:

  • с редкой резьбой и острым концом;
  • подтверждает.

Благодаря резьбе шуруп легко ввинчивается в деревянную панель или ДСП.

Первый вид применяется для охлаждаемых холстов, ДСП, ЛДСП и МДФ.Могут отличаться длиной и диаметром.

Для информации. Короткие шурупы используются для безударной сборки ткани и фанеры.

Длина собственных образцов может достигать 50 мм и более.

Второй используется для изготовления мебели преимущественно из деревянных досок достаточной ширины. Он отличается тем, что на стыке нити и гладкой верхушки у нее начинается утолщение.Подтяжки чаще имеют плоское окончание и поэтому требуют подготовленных отверстий.

Подтяжки чаще всего имеют плоский конец и поэтому требуют подготовленных отверстий.

Такой крепеж предназначен для толстых панелей из массива дерева.

Достоинства и недостатки

Для раскладки мебели необходимо крепление. А на внешний вид изделия влияет возможность установки скрытого подключения.

Для разметки крепления мебели необходимы.

Преимущества самодостаточности в качестве крепежа:

  • эксцентриковая стяжка;
  • аккуратное и надежное соединение;
  • точность подгонки деталей.

Покупая самоотверженность, важно учитывать множество моментов.

Особенно часто их применяют для сборки корпусной мебели, обеспечивая хорошее и прочное соединение конструкций.

Если для сборки мебельной конструкции используется набор саморезов, то с неаккуратом работать с ними можно:

  • детали;
  • ослабляющая насадка с повторным завинчиванием.

Основа шурупов - сталь.

Как выбрать?

Покупая самоотверженность, важно учитывать множество моментов. Основа шурупов - сталь. Для соединения конкретных деталей используются элементы с разным покрытием. При сборке мебели необходимо учитывать:

  • длина застежек;
  • их диаметр;
  • толщина шляпы;
  • резьба;
  • степень коррозии (зависит от покрытия).

Для соединения отдельных деталей используются элементы с разным покрытием.

Также на выбор самосеянности влияет тип конструкции и желаемый внешний вид продукта.

Цвет застежек также важен при открытом соединении. В этом случае стоит подбирать элементы в тон полотна.

Цвет крепежа также важен при открытом соединении.

Для изготовления стола или шкафа могут потребоваться разные саморезы, поэтому рекомендуется проконсультироваться с продавцом, если вы собираетесь создавать мебель самостоятельно.

Стоит подбирать элементы в тон полотна.

Саморезы имеют видовые отличия.

Confirmate используется для более надежной стяжки. При этом на шапку часто делают кепку, чтобы застежки смотрелись эстетичнее.

Для изготовления стола или шкафа могут понадобиться разные саморезы.

Саморезы служат для крепления деталей без подготовленных отверстий или с ними.

Видео: Мебельная самоотверженность

Непременный компонент корпусной мебели - соединительная фурнитура - стяжка. Мебельная стяжка обычно незаметна на изделии, является залогом долговечности и прочности корпусной мебели.

Историческая экскурсия

Первые «составы» для усиления мебели были универсальными - применялись как при возведении конструкций из бруса, как-то церковного или пустотного, так и при изготовлении мебели.

Виртуозно владеющие пилой и зубилом плотники вручную изготавливали элементы мебельной стяжки, среди которых преобладали замковые соединения, клинья, шипы, «чешуя» (в современном варианте - воздуховоды).

Процесс занял довольно много времени. Детали стяжки предусмотрены только с плотным соединением с клеем и абсолютно идеально подходят к изделию. Эти составы применимы сегодня только в виде декоративного элемента при изготовлении мебели в стиле «ретро», за счет придания сходства с мебелью, изготовленной мастерами.

Со времен столярных навыков использовался только wannote (8 x30), постоянный вид.

Все прочие ремесленные разработки уступили место специализированной мебельной стяжке.

Таким образом, дрочка получила винтовку и аккуратную фаску на концах с обеих сторон. Сборка мебели с помощью дрочки позволяет быстро и правильно расположить детали корпуса мебели при сборке.

В то же время дрочка - это простая и дешевая деталь, она требует небольших затрат и выделяет дрочку среди множества специальных приспособлений.

Дрочка воспринимает поперечные нагрузки и предотвращает смещение отдельных частей корпусной мебели во время работы.

Но работа со шитьем также имеет свои трудности и недостатки. Например, при изготовлении развертки неожиданной древесины или при ненадлежащем хранении (повышенная влажность в помещении) дрочка может изменить цилиндрическую форму, что сделает невозможным формирование качественного соединения.

При больших размерах изделия и, соответственно, увеличивающихся нагрузках на составы, кулики не выдерживают натяжения и нуждаются в дополнительном усовершенствовании изделия - мебельной стяжке.

Виды мебельной стяжки

Основными видами стяжки, активно применяемыми производителями мебели, являются:

  • Винт-цилиндр или винт
  • Применение конической стяжки.
  • Применение мебельный уголок
  • Аппликация евровинта или стяжка
  • Применение эксцентриковой стяжки.

Перечисленные виды стяжек имеют разный принцип действия, а также достоинства и недостатки, характерные для продукта с положительной или отрицательной стороны.

Принт-стяжка: принцип работы

На видимом виде стяжка содержит два элемента: винтовой и «бочонок» - кожух стяжки, выполненный в виде цилиндрической части с поперечными резьбовыми отверстиями.

«Ствол» выполняется из металла или полимерного материала (пластика) с гайкой внутри. «Бочка» из полимерного материала имеет больший диаметр по сравнению с металлическим изделием.

К основным достоинствам винтовой стяжки можно отнести высокую прочность и высокую стяжку, так как затяжка шурупа с приложением значительных усилий обеспечивает прочное сцепление при поперечных нагрузках.

При указанных преимуществах применения бочковой стяжки не стоит забывать и о недостатках мебельной фурнитуры этого типа.

Прежде всего, это сложная сборка, так как отверстие в корпусе должно быть правильным и точно совмещено с винтом.

В результате взаимно расположенные оси отверстий под кожух и винт должны идеально пересекаться в пластике и торцевать.

Если установленный корпус просто повернуть не в сторону, не составит особого труда развернуть его в правильное положение, используя прорезь на торце, предусмотренную для таких случаев.

Однако, если отверстие под «бочку» глубже, чем требуется, корпус просто «утонет» и вытащить его из выемки будет крайне сложно.

Еще одним недостатком стяжки считается видимый на боковых поверхностях мебельной головки винта, портящий внешний вид изделия.

Даже если головка винта накрыть пластиковой заглушкой, это привлечет внимание и общий вид будет испорчен, так как заглушка имеет выпуклый вид и не всегда соответствует цветовой гамме с изделием.

Нанесение конической стяжки: принцип работы

С целью улучшения внешнего вида мебели была модернизирована кладочная стяжка, позволившая скрыть винт, так как ее заменили стержнем, вбитым заподлицо в луч элемента корпусной мебели.

Итак, в основной части необходимо просверлить два отверстия - в торце для стержня и в пластике перпендикулярно первому отверстию для бочки.

Стержень с конической выемкой устанавливается в поперечное отверстие корпуса.Наконечник шурупа также имеет коническую форму и при накручивании упирается в боковую поверхность стержня стяжки, смещая его к концу основной части, что позволяет добиться оптимального напряжения.

К недостаткам конической стяжки можно отнести высокие требования к точности отверстий в элементах корпусной мебели, малый ход затяжки, сложность сборки.

Более того, при значительных нагрузках можно перепутать края соединительных отверстий, что делает свет неработающим в целом.

Мебельный уголок: принцип работы

Представляет собой загнутую под прямым углом металлическую полосу с отверстием и канавкой на противоположных плечах.

Включает пять элементов: уголок, два винта с потайной головкой, две резьбовые фанки. Уголок крепится к деталям мебели при помощи тяги с внутренней резьбой.

Стяжка прочная и простая в установке, не требует точно расположенных витых отверстий. К основным недостаткам можно отнести большой брак при изготовлении, неудобство в эксплуатации (нельзя размещать предметы непосредственно у стены стены) и заметность стяжки, что портит внешний вид.

Евровинт: принцип работы

Евровинт вошел в обиход отечественных производителей мебели в 1973 году. Тогда стяжка носила название «Сонфирмат» и была представлена ​​в каталоге Hettich.

В Европе эта стяжка называется «EinteilFerbinder», что означает одноэлементная или одинарная стяжка.

Отечественные сборщики мебели почему-то присвоили ей название «Еврошаг» или «Евролог», а на самом деле это «винтовой винтик» из-за схожести корпуса с заблокированным винтом.

Сегодня Евровинт не только импортируется из-за границы («Hettich» - «Direkta 2», «Dresselhaus» - «Unita Stahl»), но и производится на отечественных предприятиях.

Широкое распространение Евровинт было связано с тем, что он не предполагал наличия точности при его приземлении.

Необходимо только просверлить два отверстия: первое в торце корпуса, второе - в прикрепленном к нему пластике.

Евровинт предназначен для стяжки малогабаритной мебели, а разные производители делают стяжки под шурупы с особыми конструктивными особенностями.

Использование стяжки на шурупах не требует центрирования отверстия. Небольшой диаметр винтового шнека позволяет перетаскивать элементы распылителя заподлицо с поверхностью соединяемой детали.

Также в стяжке для шурупов часто используется корпус с предусмотренным «зубом» под головкой винта, который обеспечивает заподлицо без необходимости процедуры центрирования при формировании отверстия в отверстии.

Качественная стяжка не должна иметь прорези или заглушки относительно оси.Если смещение все же имеет место, ухудшается прочность и функциональность соединения деталей мебели из ДСП.

Для более прочного соединения деталей необходимо использовать стяжку с небольшим шагом витков и с лучшей резьбовой заточкой. Первые витки резьбы имеют коническую форму со специальной банкой, которая характеризует работу стяжки в виде метчика или самозатухающего шурупа.

Конические витки, а в основном четыре из них, обеспечивают нарезку высококачественной резьбы для размещения оставшихся витков без нарушения структуры пластины.

К недостаткам стяжки следует отнести конец головки винта. Его обычно, как и в бочке стяжки, закрывают полимерной заглушкой.

Мебель, собранную с этой стяжкой, нельзя собирать более трех раз, так как оборвана резьба. Отказ от использования канализации при работе - причина ухудшения внешнего вида мебели.

Надеясь на прочность металлических компонентов стяжки, элементы не закрепляются в прокате, что «забирает» отдельные детали мебели.

Эксцентриковая стяжка: принцип работы

Эксцентриковая стяжка занимает лидирующие позиции среди указанных типов стяжек, уступая даже винтовой стяжке. Корпусная мебель высочайшего качества собирается именно с использованием эксцентриковой стяжки.

Принцип работы стяжки довольно прост.

В луч соединяемого полотна прикручивается промывка либо металлический, либо полимерный мешок, в дальнейшем прикручивается к стержню стяжки, головка которого имеет Т-образную форму.

При сборке мебели стержень должен пройти через подготовленное отверстие в торце ключевой детали, что позволит его головке находиться в центре просверленного в пластике поперечного отверстия.

Промывка эксцентрика в отверстии, эффект на головке головки создается для приведения соединенных частей и оптимального усилия в соединение.

Эксцентриковая стяжка включает в себя такие элементы как: литой металлический эксцентрик, выпуклость, стержень.

Конструкция эксцентриковой стяжки, отличающаяся прямым вводом стержня в материал завязанной части, без использования колпаков.

Основное отличие эксцентриковых стяжек различных производителей и конструкций заключается в использовании эксцентриков разного диаметра.

В основном используют эксцентрики диаметром 12, 15 и 25 миллиметров. Эксцентрики диаметром 25 мм в обязательном порядке закрываются крышкой из полимерного материала.

Недостатки эксцентриковой стяжки:

1. Высокая вероятность образования стяжки при эксплуатации готового изделия. Разные производители решают эту проблему по-разному.Так что это может быть вогнутая внутренняя поверхность эксцентрика, контактирующая со сферической рабочей поверхностью головки штока. Некоторые производители используют конструкции на основе многоступенчатой ​​внутренней поверхности эксцентрика, прилегающей к плоской рабочей поверхности головки штока. При использовании многоступенчатого эксцентрика его внешняя поверхность снабжена косыми сглаженными зубьями, которые имеют наклон в противоположном направлении относительно направления вращения эксцентрика при сборке для увеличения усилия сцепления с материалом деталей, а также предотвращают самопроизвольное вращение. и отправить соединение во время использования корпусной мебели.Листы, нанесенные на внутреннюю поверхность эксцентрика, многократно усиливают его сцепление со стержнем по сравнению с использованием эксцентрика с гладкой рабочей поверхностью.

2. Требуется точно вымеренное взаимное расположение всех отверстий. Отсутствие точного оборудования для добавления присадок препятствует широкому распространению использования эксцентриковой стяжки. Таким образом, сверление параллельных отверстий «по колено» приводит к поломке эксцентрика даже при небольшом усилии при сборке. Эти недостатки хоть и отрицательно сказываются на росте использования эксцентриковой стяжки, но не препятствуют внедрению более простых в использовании видов стяжки.Например, при использовании наиболее распространенных эксцентриков диаметром 15 мм они могут иметь различную длину для размещения точно в центре стенки отверстия для стержня.

Разновидности эксцентриковых стяжек:

  • Эксцентрик под напряжением
  • усиленный эксцентрик с дополнительной сумкой

Одним из приемов, позволяющих отойти от сложной комбинации осей отверстий в торце и пластика изделия, можно считать использование эксцентриков непосредственно в корпусе.

Эксцентрик устанавливается в подготовленное просверливанием отверстие в пластинах у торца перемычки, образуя отверстие для выхода выхода эксцентрика с отверстием для стержня.

Этот метод позволяет использовать более короткий стержень для стяжки, что позволяет разместить эксцентричную ось ближе к ключевой части ключевой части.

Благодаря особенностям конструкции усиленного эксцентрика, стяжку можно затягивать, прикладывая отвертку под углом к ​​деталям корпусной мебели.Наружный кожух стяжки с усиленным эксцентриком может быть выполнен из пластика разного цвета или металла, что, безусловно, придаст более привлекательный вид мебели.

Стяжка

широко используется как полицейский участок. В отличие от полок, устанавливаемых на общепринятые полицейские держатели, полка со стяжкой на основе усиленного эксцентрика позволяет создать силовой элемент конструкции для повышения прочности готового изделия, что является основной характеристикой при выборе корпусной мебели и мебель для офисов.

Эксцентрик

размещается обязательно в материале корпуса, а не в брезентовых полках, что позволяет многократно переставлять полки без ослабления соединения и износа отверстия с эксцентриком.

Эксцентрик вытяжного типа с дополнительным отсеком применяется для высоконагруженных или высоконагруженных продуктов.

В случае тяжелых полок применяется эксцентрик усиленного типа в удлиненном корпусе, имеющем дополнительный отсек, под которым предусмотрено дополнительное отверстие.Используемый фанк позволяет стабилизировать полку, не допуская ее смещения относительно боковины.

В статье рассмотрены наиболее распространенные виды стяжек для соединения деталей корпусной мебели. Приведенные преимущества и недостатки тех или иных стяжек позволят вам остановить свой выбор на наиболее приемлемом варианте стяжки и избежать типичных ошибок.

С полным ассортиментом стяжек, используемых для корпусной мебели этой компании, можно ознакомиться в электронном каталоге или в самом офисе компании.

Выбирая стяжку, необходимо понимать, что это не значимый соединительный элемент корпусной мебели, а устройство, позволяющее создать необходимое усилие между деталями для повышения устойчивости мебели к внешним нагрузкам, создавая необходимую прочность на длительный срок. -срочное использование.

Ваш город - Москва ?

От выбранного города зависит наличие товара, способы доставки и оплаты.

Соединительная фурнитура - Самая важная составляющая корпусной мебели, поэтому незаметная, как правило, стяжка стала одним из основных элементов мебели, обеспечивая ее прочность и долговечность.

История "Связи"

В древности изготовление мебели мало чем отличалось от столярного. При соединении его частей использовались те же приемы и приемы, что и при строительстве хижин или церкви: замковые соединения, шипы, «чешуя» (ныне шканц ) И клинья, придающие прочность безсу и столам. . Производить такие соединения вручную - занятие довольно трудоемкое. Детали держались за счет плотного взаимного соединения на клее, точность которого обеспечивалась на глаз, и нужно было виртуозно владеть пилой и стамеской, чтобы они точно стыковались друг с другом.Такие соединения сейчас можно встретить в мебели, стилизованной под старину, а скорее как декоративный элемент, делающий мебель в стиле «ретро» только похожей на ручную работу опытных мастеров-ремесленников.

С тех пор в мебели только шканца (8x30), однако приобрели и другие размеры, получившие рифленость и точную фаску на концах. Все остальное уступило место специальной фурнитуре. Соединение мебели на валках и сейчас дает нам возможность быстро и правильно позиционировать детали мебели при сборке, а также предотвращает их взаимное смещение в процессе эксплуатации, воспринимая все поперечные нагрузки.Дрочить - очень дешевая и простая деталь, но есть свои сложности с ним. Он изготовлен из натурального дерева и при изготовлении из неразумного дерева или при неправильном изображении способен менять свою цилиндрическую форму, что существенно влияет на качество соединения. Однако мебель небольших размеров связана только с временами года. При больших размерах изделий и соответственно увеличивающихся нагрузках канализация уже не выдерживает растекания, то есть продольных усилий, а значит, рядом с ними всегда можно обнаружить и стяжки.|

Типы метизов


Просеивающий уголок UC11

Принцип действия:

Также очень простое по конструкции изделие: изогнутая под прямым углом металлическая полоса с отверстием на одном плече, а паз - на другом. Он полностью состоит из пяти элементов: уголка, двух саморезов с потайными головками и двух резьбовых болтов. При сборке уголок крепится саморезами к деталям, соединенным с металлическими или пластиковыми колпаками с внутренним резьбовым отверстием.Усилие затяжки достигается смещением оси монтажного отверстия на одной из соединяемых деталей. В результате при закручивании шурупа он прижимает конус своей головки к конической боковой поверхности отверстия в углу, смещая всю присоединяемую деталь и притягивая ее.

Льготы:

Одно время эта стяжка даже получила преимущественное распространение в нашей отрасли, как:

  • прочный;
  • не требует сверления отверстий на концах;
  • простота установки;
  • неприхотлива к точности подъемных ям;

Некоторым мебельщикам даже удавалось использовать такую ​​стяжку вообще без кулис в соединении!

Недостатки:

  • видимый;
  • он мешает работе мебели (например, поставить ящик в шкафу, не получится разрезать его вплотную к стене, но сняв его, он может сломаться или поцарапаться;
  • очень сильно брак в его изготовление;

Что касается попыток применить металлические или пластиковые уголки, закрепленные саморезами, то мебель с такими соединениями лучше не покупать: это вовсе не стяжка, и получить надежное интенсивное угловое соединение ни в каком виде невозможно. мебель с их помощью.


Винт ввинчивающийся Кон 7х50 (Евровинт)

История:

Эта стяжка стала известна отечественным мебельщикам в 1973 году из справочника «Der Grosse Hafele» под названием « Sonfirmat. ». Она всегда предназначалась только для сборки малогабаритной мебели. Сегодня его можно найти в том же каталоге под тем же именем. Но сегодня такие же галстуки производят очень многие фирмы: «Hettich» («Директа 2»), «Dresselhaus» («Unita Stahl») и др. И даже отечественные предприятия.

В Европе эта стяжка называется « EinteilFerbinder. » или « одноэлементная (одинарная) ». И почему-то он называется евровинт или « евро магазин » Хотя гораздо больше подходит для нее название « саморез » Причем он как две капли воды, как саморез, только жирный и размытый

Принцип действия:

Самая простая стяжка, которая нашла такое широкое применение у наших мебельных мастеров благодаря тому, что не требует почти никакой точности при добавлении.Всего просверливаются два отверстия: одно в торце основной детали, другое в прикрепленном к ней пластике.

Самыми ходовыми являются евровинты с диаметром резьбы 7 мм и длиной 50 или 70 мм. Стяжки разных производителей имеют свои конструктивные особенности. Небольшой диаметр шляпки часто позволяет с усилием протянуть стяжку заподлицо с поверхностью плиты без предварительного вскрытия. Кроме того, отвертки могут иметь специально предусмотренный «зуб» под головкой, похожий на поломку плохо изготовленного гвоздя, который гарантирует, что он откатывается заподлицо без центрирования, образуя отверстие в отверстии.

Качественная стяжка не должна сдвигать шляпку или прорезь относительно оси. Если этого утверждения нет, то стяжка при габарите будет идти неровно, а резьба выломает дырку, что ухудшает прочность соединения деталей из ДСП. Стяжка с меньшим шагом витков и с большой резьбой заточки обеспечивает более прочное соединение. Первые четыре резьбы имеют коническую форму и имеют специальную банку. Таким образом, стяжка работает как метчик или самосъемный винт, обеспечивая нарезание гладкой высококачественной резьбы для размещения других витков без нарушения структуры плиты.

Недостатки:

  • видно с торцевой головки. Обычно закрывается заглушкой;
  • Мебель, собранную на такой стяжке, нельзя собирать более трех раз, так как резьба, нарезанная в таком мягком материале, как ДСП, скорее всего, разозлится. Беда в том, что многие производители, справедливо надеясь на прочность металла, вообще перестали использовать швы вместе с этим галстуком. Но если сборка осуществляется без фиксации деталей по прихоти, детали могут «уноситься», что заметно при осмотре некоторых изделий;

5. Винт эксцентрический (EC02 + сток (TE 03) + Foodhouse (BU 01))


Несмотря на популярность винтовой стяжки, вся современная мебель высочайшего качества собирается с использованием эксцентриковых стяжек.

Принцип действия:

В луч прикрепляемой детали прикручивается заподлицо с ней или вставляются металлические или пластиковые колпаки, в которые вкручивается стержень стяжки с Т-образной головкой. При сборке изделия стержень проходит через отверстие в торце основной детали, а его головка оказывается посередине просверленного в его пластике поперечного отверстия.Он установлен для эксцентрика, его внутренней эксцентриковой поверхности головки возбуждающей головки. При дальнейшем повороте эксцентрик, поворачиваясь в своем отверстии и воздействуя на головку стержня, сначала подводит соединяемые детали, а затем создает необходимое усилие в соединении.

Эксцентриковая стяжка состоит из литого металлического эксцентрика, колпаков и стержней. Также довольно много конструкций таких стяжек, у которых стержень превращается непосредственно в материал приставной детали, без использования Futorca.Основное отличие эксцентриковых стяжек друг от друга - диаметр эксцентрика. Чем он больше, тем больше ход стяжки и больше возможное усилие. Применяются эксцентрики диаметром 25, 15 и 12 мм. Эксцентрики диаметром 25 мм, а иногда и 15 мм обязательно закрывают пластиковой заглушкой.

Недостатки:

  • Возможно ослабление стяжки в процессе эксплуатации изделия. У разных производителей эта проблема решается по-разному.В некоторых стяжках внутренняя рабочая поверхность эксцентрика вогнутая, с ней соприкасается сферическая рабочая поверхность головки шатуна. В других конструкциях внутренняя рабочая поверхность эксцентрика ступенчатая, а прилегающая к нему рабочая поверхность головки штока - плоская. В этом случае внешняя поверхность эксцентрика снабжена скошенными сглаженными зубьями, наклоненными в сторону, противоположную направлению его вращения при сборке, что, увеличивая сцепление с материалом материала, дополнительно предотвращает его самопроизвольное вращение и отказ от него. подключение во время работы продукта.Кроме того, выемки внутри эксцентрика увеличивают его хват со стержнем в три раза по сравнению с гладкой плоской поверхностью;
  • Эксцентриковая стяжка требует исключительно точного взаимного расположения всех сопряженных отверстий. Просверливание этих отверстий «по колено» часто приводит к поломке эксцентрика при подаче заявки на сборку. Собственно, отсутствие точного аддитивного оборудования и ограничивает широкое использование эксцентриковых стяжек в домашней мебели;

Разновидности эксцентриковых стяжек:

Существует множество разновидностей эксцентриковых стяжек, предназначенных для решения различных задач.Например, при одинаковом, наиболее распространенном диаметре 15 мм - эксцентрик может иметь разную высоту, чтобы независимо от толщины детали отверстие для стержня можно было расположить точно посередине его толщины. А это позволяет при добавлении предоставить меньшее количество типоразмеров деталей.


Один из способов уйти от сложной комбинации осей отверстий в пластике и торце - это использование эксцентриков в корпусе (SE 01 + ложа (Ti 04)).Эксцентрик устанавливается в отверстие, просверленное в пластике около торца детали, поэтому в конце детали образуется отверстие, в котором находится часть корпуса эксцентрика с отверстием под шток. В этом случае стержень стяжки короче, а ось эксцентрика ближе к концу основной детали, но благодаря конструктивным особенностям стяжку можно подтянуть, поставив отвертку под углом к ​​пластику. . Наружные кожухи таких стяжек изготавливаются из пластика разного цвета, либо металла (более дорогой и красивый вариант).

Эта стяжка нашла свое применение и в качестве полицейского участка. Но, в отличие от полок, устанавливаемых на обычных источниках питания, полки с аналогичными эксцентрическими стяжками всегда являются силовым элементом конструкции, повышающим прочность и жесткость всего изделия, а это особенно важно для серьезно загруженной офисной мебели. Эксцентрик помещен в материал корпуса - более прочный, чем плита, из которой сделана мебель. Поэтому многократная перестановка полок не приводит к износу отверстий для эксцентрика и ослаблению соединения.


Усиленный эксцентрик с дополнительным Forto SE07

Для высоконагруженных тяжелых полок имеется усиленный эксцентрик в удлиненном корпусе с дополнительным кожухом (SE 07), для которого предусмотрено отдельное отверстие. Такая стяжка еще лучше держится в ДСП, а Fututo стабилизирует полку, не давая ей смещаться относительно боковины.

Выводы:

В статье рассмотрены только основные виды стяжек для соединения деталей мебели.Полный ассортимент мебельной стяжки МДМ можно найти в электронном каталоге или в офисе. Главное при выборе стяжки понимайте, что это не просто соединительный элемент в мебели, а механизм, создающий усилие между деталями, за счет которого мебель приобретает устойчивость к внешним нагрузкам и необходимую прочность.


Ваш, Федор Подтверждает

После сборки корпусной мебели некоторые детали конструкции могут иметь небольшой перекос относительно друг друга.Если не соединить между собой отдельные шкафы или кухонные шкафы, это будет смотреться неаккуратно и не гармонично. Надежно закрепить отдельные элементы поможет стяжка мебельного пересечения. Благодаря этой застежке корпусная мебель выглядит как единая конструкция.

Мебельная стяжка стыков - оптимальный способ соединения отдельных модулей. Самоделками крепится гарнитур Selfness на стены. Лучше этого не делать: при строгости конструкции саморезы могут вырваться и внешний вид испортится.

Стяжка состоит из цилиндрической гайки с внутренней резьбой и винта. Метизы часто хромированные, они не подвержены коррозии. Особенно это актуально, если мебель находится в помещении с повышенной влажностью. На гайке для надежной фиксации конструкций есть прорези. Стяжку пересечений для мебели необходимо устанавливать без затягивания крепежа, так как при сильном прикручивании гайка или саморез с головкой могут деформировать мебельные стены.

Под гайку и винт лучше поставить широкие шайбы.Они помогут максимально перекрутить стяжку, не повредив при этом полировку. Для того, чтобы стяжка была промаркирована с внутренней стороны мебели, необходимо произвести центрирование. Это несложный процесс, поэтому вы можете выполнить его самостоятельно.


Производство материалов

Стяжка

для соединения двух параллельных стен шкафов доступна с:

  • Сталь никелированная;
  • Сталь оцинкованная;
  • Хромированная сталь.

Хром

Оцинкованный

Размеры могут быть разными: M4-M6, длина винта L1 15-30 мм, длина L2 10-15 мм, внешний диаметр 5-8 мм.Стоит отметить, что за долгие годы использования различных креплений, застежка-пересечение является наиболее оптимальной при соединении модулей головок между собой. Это позволяет не только идеально сочетать дизайн, но и облегчает процесс сборки мебели. Эта застежка имеет привлекательный вид благодаря антикоррозийному покрытию.

Иногда можно встретить пластиковую конструкцию стяжки саморезом по металлу. Его габариты не отличаются от металлических аналогов, но в повседневной эксплуатации он менее надежен.

Правила Montaja

Пересечение мебельной стяжки выполняется с помощью зажимов. Использование этого инструмента помогает плотно соединить между собой неприступные параллельные стены мебели. Установка производится следующим образом:

  • Установить корпусную мебель;
  • Зафиксируйте стенки зажимами. Если речь идет о небольших кухонных столах, можно применить всего 2 инструмента - зажимы должны быть вверху и внизу конструкции;
  • На расстоянии десяти сантиметров от углов поставить метки и просверлить отверстия, размеры которых будут соответствовать диаметру стяжки;
  • Установите гайку в отверстие;
  • Начать закручивать болт, стараясь сделать крепление плотным, но не тащить;
  • Сделайте центрирование.Нужно взять специальный инструмент - зенкер и просверлить углубление под колпачок винта. Также процедуру можно выполнить с помощью толстого сверла, которым нужно немного расширить край входного отверстия.

Если гайка в процессе завинчивания начинает поворачиваться, то ее необходимо закрепить второй крестовой отверткой. Стяжка пересечений будет выделяться на поверхности, но при этом никак не испортит внешний вид мебели. Если не нравятся выступающие головы, можно использовать специальные пластиковые накладки или декоративные колпачки.

Специалисты советуют применять стяжку для ровного соединения лицевой стороны стен, если мебель стоит на неровном полу или в изгибе стены. Если в этой ситуации спинка мебели свободна, то есть возможность компенсировать неровности поверхностей. Чтобы точно определить, на каком расстоянии от торца должна быть установка стяжки, обратите внимание на глубину стен стен.

В идеале расположение крепежа выглядит так:

  • Верхняя секция крепится только с лицевой стороны, устанавливается на две стяжки на расстоянии 10-15 см от края;
  • Нижние секции крепятся тремя конструкциями, две из которых расположены с лицевой стороны, а одна - с тыльной.Причем последний находится посередине стены.

Если крепежные элементы установлены правильно, то после подвешивания дверей в процессе окончательной сборки их регулировка не потребуется. Как видите, стяжка пересечений крайне необходима. Если гарнитур состоит из нескольких шкафов или тётушки, которые невозможно настроить из-за неровностей поверхностей, можно компенсировать эту неприятность, применив такой вид мебельной стяжки. Но нужно учитывать, что подтягивается только лицевая поверхность стенок гарнитуры.

Собираем мебель

Закрепить стенки хомутами

Празднуем пространство под бурение

Просверлить отверстие

Закрутите гайки

AURALLL 50 комплектов фиксирующего винта Эксцентриковый кулачок Оборудование Крепежные винты Набор эксцентриковых кулачков для плоской мебели Блокировка шкафа Соединительные крепежные детали Винты santafewash.com

AURALLL 50 комплектов крепежных винтов Эксцентриковый кулачок Крепление оборудования Крепежные винты Набор эксцентриковых кулачков для плоской мебели Блокировка шкафов Соединение: Промышленное и научное.Купить AURALLL 50 комплектов фиксирующего винта Эксцентричный кулачок Крепежные винты Комплект эксцентрических кулачков для плоской мебели Блокировка шкафа Соединение: винты для панели - ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. [Комплект для соединения мебели] -Фурнитура с кулачковым замком широко используется для соединения панелей вашей панельной мебели, офисной мебели, шкафа, платяного шкафа, шкафа, кровати и т. Д.。 [Прочный и долговечный] -Мебельный соединитель изготовлен из сплава цинка, железа И пластик, антикоррозийная, никелированная поверхность, тонкое мастерство, прочная и долговечная.Изготовленные из прочного цинкового сплава с максимальной коррозионной стойкостью и долговечностью, крепежные кулачки обеспечивают постоянную поддержку в течение многих лет. 。 [Простота установки] -Каждый комплект включает стопорную гайку кулачка фитинга, болт шатуна установочного штифта и предварительно вставленную гайку. Просто закрепите соединительные болты и поверните кулачковые фитинги, чтобы соединить две платы вместе. Эти три части позволяют легко устанавливать и демонтировать настольные шкафы, а соединения могут быть очень плотно соединены и их нелегко повредить.。 [Скрытый дизайн] - Аксессуары плоского мебельного разъема спрятаны внутри платы для достижения эффекта соединения. Они не повлияют на общий стиль вашей мебели, сделают ее в целом более элегантной и естественной. 。 [Широкое применение] -Мебельные болты и гайки шатунов обычно используются для сборки плоской мебели, также идеально подходят для сборки и ремонта различных типов панельной мебели, таких как шкафы, гардеробы, ящики, столы, офисная мебель, книжные полки, деревянные двойные кровати и т. д.。 Описание продукта Соединение стабильное, и его нелегко сломать. Его нелегко согнуть, а поверхность никелированная. Устойчивость к коррозии и окислению. Толстый высококачественный вал, отлитый как одно целое. Леска не скользкая и не неплотная. Комплект поставки:。 50 x аксессуары для кулачков 50 x пластмассовые гайки 50 x соединительные винты。。






AURALLL 50 комплектов крепежных винтов Эксцентриковый кулачок Крепеж Крепежные винты Набор эксцентриковых кулачков для плоской мебели Блокировка шкафов Соединение

100 шт. TOUHIA # 8 x 1 из нержавеющей стали 18-8 304 Шурупы для дерева с плоской головкой и крестообразным шлицем.Закаленная сталь Количество: 100 шт. Стальные стеклоподъемники с квадратным приводом # 6 x 1 Винты деки 1/4 дюйма. Труднодоступный крепеж 014973198558 Овальные винты для листового металла с крестообразным шлицем, 100 предметов, 12 x 1-1 / 4 дюйма, труднодоступный крепеж 014973250973 Винты с шестигранной головкой с крупной головкой класса 8 1 / 4-20 x 1-1 / 2 шт. -203. 100 шт. M8-1,25 x 35 мм Простая стальная двухсторонняя резьбовая шпилька, SNG120 Крепежные детали SNUG 300 шт. # 8 x 5/8 Самосверлящие винты для листового металла Phillips TEK с цилиндрической головкой с цинком, 100 шт. Внутренние стопорные кольца из нержавеющей стали 15-7 Mo 0,375. 1 / 2Dia X4-3 / 4 Lth 188 SS PK2-2DMP9 Shldr Scrw.Allied Titanium 0080268, Grade 5 Ti-6Al-4V Inc Упаковка из 10 шт. 609222001 # 10-32 X 7/8 дюйма UNF титановый винт с головкой под торцевой ключ. Комплект из 10 пассивированных поверхностей с прорезями длиной 3.000. Производство США. Соответствует стандарту ASME B18.8.2. Пружинный штифт 420 из нержавеющей стали, 1/4 номинального диаметра. Brighton-Best International 241202 Установочный штифт 1/2, длинный набор из легированной стали 100 диаметром 5/16, конструкционный болт 1 1 / 8-7x3 1 / 4L Pk5, упаковка из 5 шт. EXTSW 1 ID x 1 3/4 OD x 1 / 4 толстые шайбы из нержавеющей стали 316 A4 1 шт., Ochoos BIA-38 Водяной насос для сжатого воздуха Графитовая керамика Прокладка шайбы из керамики Уплотнительное кольцо Уплотнительное кольцо Уплотнительный фланец проставки.DRESSELHAUS Винты с потайной головкой и крестообразным шлицем 4,8 H / M 6 X 30 мм, оцинкованная упаковка из 100 штук. № 6-32 Захват = 0,080-0,130 с плоской головкой, 1000 шт. Глухие резьбовые вставки C1008-C1010 Сталь Сталь Желтый Цинк Большой Фланец Ребристый с открытым концом. 100 3 / 8-16 x 1 1/4 Элеваторный болт, класс 2, цинк.


Специалист по стяжке | Журнал Concrete Construction

Когда в конце 1980-х были представлены лазерные стяжки, машины установили новые стандарты точности и производительности. Однако не каждый подрядчик по бетону использует лазерную стяжку, и не все работы подходят для лазерной стяжки.Если вы не используете лазерную стяжку, но по-прежнему нуждаетесь в ровном полу и точном контроле высоты, в этом вам поможет продукт.

МАКО Система управления высотой MAKO поддерживает внутренний диаметр 1 1/2 дюйма. выглаживала трубу на пластиковых стульях FinCap.

Подрядчики, которые использовали систему управления высотой MAKO для поддержки рельсов стяжки, говорят, что это снижает затраты на рабочую силу и материалы по сравнению с альтернативными методами. Система состоит из нескольких прочных пластиковых компонентов, которые используются в различных комбинациях в зависимости от условий и потребностей конкретной работы.

Эти компоненты включают круглые стулья, предназначенные для поддержки труб стяжки; зубчатые стулья двух размеров, предназначенные для поддержки рельсов стяжки; приводной инструмент, позволяющий одному человеку быстро установить опоры стяжки на нужную высоту; подставка-подставка, которую можно прикрепить к деревянным или металлическим настилам при заливке надземных плит; и опорная плита, которая позволяет использовать систему поверх пароизоляции или других подложек.

МАКО Инструмент для вождения позволяет легко размещать стулья.Заостренный маркер на инструменте должен совпадать с линией струны, чтобы выровнять финишную отметку с верхом трубы стяжки.

Как это работает

Независимо от типа установки, первым делом необходимо установить финишную отметку с помощью струнной линии или лазера. Затем необходимо определить размещение и расстояние между рельсами стяжки, а также расстояние между опорами стяжки. Опоры обычно располагаются через каждые три фута, но это может варьироваться в зависимости от земляного полотна или поверхности, веса стяжки и проливаемого пролета.

В простейшей конфигурации, используемой для плит на грунте или для выравнивания земляного полотна, арматурный стержень длиной от 3/8 до 5/8 дюйма служит вертикальной опорой. Чтобы разместить опору, установите стул FinCap на один конец арматурного стержня, а затем вставьте его в отвертку. Ребра внутри полой части крышки плотно удерживают ее на конце арматуры. Выровняйте опору и вбейте ее в землю, пока маркер на динамике не коснется струны. Маркер указывает, где будет верх стяжки трубы или рельса после установки на опору.Повторяйте эту процедуру каждые 3 или 4 фута, пока не будут установлены все опоры. Положите стяжную трубу или рейку на опоры и приступайте к заливке и удалению бетона.

МАКО Во время укладки вибрирующая стяжка перемещается по стяжной трубе для точного контроля высоты.

По мере того, как бетон укладывается и разравнивается, сдвиньте стяжку вниз, заполните пустоту грязью и разровняйте с помощью поплавка. Опоры остаются встроенными в плиту.

Для приподнятых настилов, вместо того, чтобы вбивать опору в землю, используйте FinStand и полнопроходную резьбу ½ дюйма на 13, чтобы удерживать FinCap.Прикрепите подставку к металлической платформе с помощью шурупов или к деревянной платформе с помощью коротких гвоздей. Установив отвертку на колпачок, используйте стержень с резьбой, чтобы отрегулировать высоту до тех пор, пока маркер на драйвере не совпадет с линией струны.

Компонент опорной плиты обеспечивает дополнительную гибкость, поскольку FinStand вставляется в него без дополнительных креплений. С опорной плитой система адаптируется для использования над пароизоляцией, перекрытием из бетона, песчаными или каменными основаниями, а также для наклонных плит, опор и насыпей.Если вы используете опорные плиты, MAKO рекомендует продеть арматуру через стойки FinStand для обеспечения дополнительной устойчивости.

Компания заявляет, что система вмещает плиты толщиной от 4-1 / 2 дюймов до 48 дюймов и более, с возможностью регулировки в зависимости от длины используемой резьбы.

Шон Буш, HD Supply White Cap Для возвышенной плиты толщиной 24 дюйма в Космическом центре Кеннеди стойки FinStand были прибиты к деревянной палубе, а пол-дюймовая резьба обеспечивала регулировку высоты стульев FinCap.

Полевой опыт

Компания MAKO Enterprises LLC, расположенная в Де-Мойне, штат Айова, представила базовую систему управления высотами в 2012 году и представила FinStand и усовершенствования опорной плиты на выставке World of Concrete 2015. Подрядчики использовали продукт на ряде крупных объектов. с того времени.

Одним из проблемных мест недавнего размещения была плита крыши для взрывозащищенной испытательной камеры в Космическом центре Кеннеди во Флориде. Поскольку плита имеет толщину 2 фута и высоту 33 фута от земли, возможности стяжки были ограничены.

Дэвид Харрисон, руководитель проекта подрядчика Hensel Phelps, говорит, что компания сравнила стоимость и простоту использования нескольких доступных методов и выбрала систему MAKO на основе результатов. «[Поскольку] плита находилась на высоте 33 фута в воздухе, системы разравнивания с сиденьем или пешеходом были не столь возможны, как установка рельсов стяжки какого-либо типа и использование вибрационной стяжки. Основным преимуществом системы MAKO была скорость установки и настройки. Встроенная точная регулировка высоты на 1 3/4 дюйма… и предварительно отформованные монтажные отверстия в FinStand значительно облегчают установку.Мне нравится тот факт, что система разработана для работы с имеющейся в продаже ½-дюймовой полнопроходной резьбой, поэтому доступность никогда не является проблемой », - говорит он.

Еще одним недавним проектом был суперплоский пол площадью 9 100 квадратных футов для вспомогательного авиационного комплекса Национальной гвардии армии США в Гранд-Айленде, штат Небраска. Эта плита толщиной 10 дюймов была размещена на земле впервые, когда подрядчик по бетону, Де-Мойн, Компания Cerebral Group из Айовы использовала систему MAKO.

Специалист по бетону в Cerebral Антон Олсон говорит: «У меня был выдающийся опыт работы с системой - я бы сказал, что продукт является революционным.Раньше я бы использовал дерево или сталь для формирования ниш такой ширины, которую мы могли бы за один раз покрыть стяжкой. Тогда нам придется ждать следующего дня, чтобы сделать следующий залив. Это была огромная площадка, и раньше мы просто формировали четыре бухты за четыре дня. Имея возможность поддерживать стяжку трубы с помощью системы MAKO, мы смогли сделать это за один день. Это позволило сократить время работы в целом.

«Использование системы MAKO для этой работы позволило нам сэкономить около 8000 долларов США на рабочей силе и от 250 до 300 долларов США на материалах, учитывая компоненты MAKO по сравнению с опалубкой, которую мы использовали бы в противном случае.На подобной работе, финансируемой государством, вы должны платить обычную заработную плату от 20 до 30 долларов в час, в этом случае нам пришлось бы платить семи или восьми парням за пять или шесть часов формирования в день. Это большие деньги, - говорит Олсон.

Испытания и сертификация

Генеральный директор MAKO Enterprises Кери Сторйоханн говорит, что система компании не предназначена для замены лазерной стяжки, но «если у вас толстые полы и несколько слоев арматурных матов, или если у вас есть уклон, это лучший выбор.Драйвер - это то, что составляет систему: используя драйвер с лазером или струной, вы можете установить несколько местоположений в кратчайшие сроки ».

Сторйоханн добавляет: «Многие подрядчики, которые не использовали продукт, думают, что из-за того, что он пластик, он не может быть очень прочным. Но мы протестировали его в лаборатории структур Университета штата Айова, и он выдержит до 1000 фунтов - это одна единица, включая опорную плиту, подставку, крышку плавника и резьбу ".

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
