Эксцентриковая стяжка как установить: Эксцентриковая стяжка для мебели как установить?

Инструкция По Применению, Варианты Использования

Содержание

• 1. Установка эксцентриковой стяжки
  • 1.1. Разметка отверстий под эксцентриковую стяжку
  • 1.2. Инструмент для сверления отверстий
  • 1.3. Примеры применения эксцентриковой стяжки
• 2. Практические советы по установке эксцентриковой стяжки
• 3. На что обратить внимание

Эксцентриковая стяжка современная мебельная фурнитура, которую можно использовать при самостоятельном или профессиональном изготовлении мебели. С помощью эксцентрика можно присоединить столешницу к стойкам стола, собрать комод или многоуровневый стеллаж. Также мебельный эксцентрик применяется для сборки шкафа-купе, чтобы исключить высверливание отверстий на лицевой части деталей. Использоваться эксцентриковую стяжку эффективно и для мебели, которую часто приходится разбирать для транспортировки.

Установка эксцентриковой стяжки

Чтобы эксцентрик мебельный полностью выполнял возложенные на него функции, при его монтаже важно строго соблюдать инструкции и установочные размеры.

При правильном выборе минификс обеспечить точное и прочное соединение деталей. Установочные размеры стяжек равны, однако они отличаются по размеру штока.

При соединении деталей с помощью мебельной стяжки важно следить за тем, в каком положении шток находится относительно эксцентрика. Если шток слишком сильно закрутить, эксцентрик нельзя будет правильно повернуть, поэтому соединение не закрепиться. А если его не докрутить, то детали будут неплотно соединяться.

Разметка отверстий под эксцентриковую стяжку

Перед тем, как использовать мебельный эксцентрик, требуется правильно выполнить разметку. Сделать ее можно с помощью обычной линейки, но нужно внимательно просчитать нужные расстояния. Для выполнения разметки нужно положить соединяемые детали друг на друга с небольшим смещением и сделать отметки под пазы.

Если выполнять разметку внимательно и аккуратно, детали соединяться правильно. Но чтобы установка эксцентрика точно прошла без проблем, можно использовать специальный шаблон. Использование шаблона для установки минификса исключает возникновение ошибок при разметке мест для отверстий. Шаблон можно приобрести готовый или сделать самостоятельно.

Инструмент для сверления отверстий

После окончания разметки для установки мебельного эксцентрика следует просверлить отверстия. Чтобы сделать отверстия на столешнице, потребуется использовать самое обычное сверло, диаметр которого составляет 5 мм. Для выполнения отверстий лучше всего использовать специальные сверла по дереву, которые не повреждают поверхность мебели. В торце сопрягаемой детали требуется просверлить отверстие сверлом по дереву, которое имеет диаметр 8 мм.

Для выполнения выборки под минификс можно использовать еще и специальное сверло Форстнера. Оно также может иметь разный диаметр. При выборе изделия с нужными параметрами требуется учесть диаметр самого минификса. Глубина выполняемого отверстия должна составлять около 12,5 мм.

Примеры применения эксцентриковой стяжки

Широкий ассортимент мебельных конструкций, которые можно собирать, используя эксцентрик, делает его универсальным видом крепежных элементов. Вот только несколько примеров, зачем можно использовать эксцентрик при производстве мебели:

1. Установка столешницы комодов. Использование данного мебельного крепежного элемента позволит быстро установить столешницу и плотно ее закрепить.

2. Столешница компьютерных и других столов.

3. Шкафы-купе. Использование минификсов рекомендуется в тех местах, где невозможно сверлить отверстия на лицевой части детали. Это в первую очередь касается дна и крыши шкафа, а также боковых частей.

4. Стеллажи. Установка открытых и закрытых стеллажей требует надежного крепления полок и перемычек. Если использовать эксцентрик, все элементы будут зафиксированы прочно и надежно. К тому же данные крепежные элементы сделают стеллаж разборной конструкцией.

При установке штока его зажим полностью скрывается в теле плиты, а на видимой части остается только эксцентрик, расположенный на внутренней части мебели. Именно поэтому использовать данные крепежные элементы можно практически для любых видов мебельных конструкций.

Практические советы по установке эксцентриковой стяжки

Если следовать инструкции по установки эксцентрика, элементы мебели будут закрепление прочно и надежно, плита не будет повреждена, а при необходимости конструкцию можно будет разобрать и снова собрать.

В первую очередь нужно понимать, что из-за наличия на минификсе острого выступа и большой глубине сверления, легко пробить плиту насквозь. Поэтому работу нужно выполнять очень аккуратно, точно рассчитывая глубину сверления.

Чтобы этого избежать, рекомендуется применять специальный ограничитель глубины. Это позволит не просверлить отверстие больше, чем этого требует длина эксцентриковой стяжки.

Во избежание указанных проблем, рекомендуется использовать специальный ограничитель глубины сверления. С его помощью можно точно контролировать глубину сверления.

Именно сложность сверления отверстий является основной причиной, почему эксцентриковая стяжка не применяться повсеместно.

Однако при использовании специальных сверл обеспечивается правильная глубина отверстия без повреждения плиты. Кроме того, данный конкретный способ соединения элементов обеспечивает возможность многократной сборки-разборки мебели. Такое решение принято считать универсальным при сборке столов, шкафов, стеллажей, комодов и тумбочек.

На что обратить внимание

Важно знать не только зачем и как использовать эксцентриковую стяжку, но и как ее правильно выбрать. Одним из самых важных факторов при выборе крепления является его цена. Экономить на покупке не стоит. Дешевые минификсы могут иметь низкое качество, что скажется не только на процессе его монтажа, но и дальнейшей эксплуатации.

Головка дешевых эксцентриков в процессе монтажа могут вмяться в плиту, поэтому повторная разборка будет невозможной. Также при выборе нужно учитывать тип используемых деталей, длину минификсов и материал, на основе которого они производятся.

Мебельная эксцентриковая стяжка, какая бывает и как установить

Наряду с шурупной стяжкой в соединении деталей мебели при сборке, используют еще один вид крепежа – мебельная эксцентриковая стяжка. Другие названия этого крепежа – эксцентрик, минификс. Для ее установки требуется понимание, как она «работает». Для облегчения нанесения разметки перед стягиванием детали используются специальные шаблоны – мебельные кондукторы.

Содержание

1. Немного справочной информации
2. Что представляет собой мебельная эксцентриковая стяжка
3. Как правильно установить мебельную эксцентриковую стяжку

Долгие годы в отечественном производстве мебели из ламинированного ДСП использовали шурупную стяжку. У нас она получила название «конфирмат», «евровинт», а в Европе – ее называют одноэлементной или Einteilverbinder. Несмотря на низкую цену этой стяжки, у нее есть один существенный недостаток – головки конфирматов, даже под заглушками очень заметны на стенках корпуса. А это в свою очередь делает ее не слишком качественной и привлекательной. Мебель, собранная без видимого крепежа смотрится солиднее и красивее, автоматически относится к более высокому сегменту.

По мере роста изготовления корпусной мебели своими руками, применения современных технологий на рынке стали появляться другие виды качественных стяжек, отличающихся принципом соединения от привычного конфирмата. Мебельная эксцентриковая стяжка – одна из них. Из ее преимуществ стоит выделить следующие:

• Эксцентриковая стяжка устанавливается так, что незаметна на внешнем покрытии.
• Минификсы обеспечивают возможность повторной сборки. Соединение устроено таким образом, что вы можете рассоединить детали и соединить обратно.
• Мебельные эксцентрики обладают высокой прочностью соединения. Они используются не только для сборки корпуса мебели, но и для крепления столешниц.

Что представляет собой мебельная эксцентриковая стяжка

В комплект деталей мебельной эксцентриковой стяжки, в зависимости от разновидности и производителя, входит от двух до четырех элементов: стержень, муфта для крепления стержня в корпус, эксцентрик (цилиндр) и заглушка, которая закрывает торцевую поверхность эксцентрика.

Прочность и незаметность деталей обеспечивает поворот цилиндра вокруг его оси. На видимых поверхностях эксцентрики больших размеров закрывают заглушками, а вот закрывать цилиндры с диаметром меньше 15 мм – не обязательно.

Стержень изготавливают из алюминиевых или цинковых сплавов под высоким давлением. Его создают таким способом, что при вворачивании, стяжка всегда будет правильно функционировать – так как у них есть уступ, который упирается в торец муфты или поверхность детали. Головку Т-образной формы оснащают специальным шлицем, от которого зависит правильное вворачивание стержня в отверстие. Шлиц может быть прямым, крестовым или универсальным. От нижней поверхности стержня зависит надежность самой стяжки, ведь именно она принимает на себя все усилие.

Стержень может быть разной конструкции, для классического соединения, двухстороннего или углового.

Есть два основных вида муфт – пластмассовые и металлические муфты. Первые вдавливаются в поверхность и крепятся с помощью специальных наружных колец, а вторые вворачиваются в специальные ранее просверленные отверстия. При любом из вышеперечисленных способов монтирования важно знать, что от того, как вмонтирована головка, зависит прочность стяжки и если положение головки стержня слишком низкое или слишком высокое, то усилие в соединении будет непрочное. В особенности это касается деталей с диаметром эксцентрика 15 мм.

Эксцентрики стяжек внешне похожи на цилиндр, но при этом они имеют различный диаметр, высоту и толщину. Торец цилиндра на одной из сторон снабжается крестообразным шлицем, который обеспечивает поворачивание во время сборки. То есть все усилия производителей элементов такой стяжки направлены на то, чтобы сделать ее максимально прочной, а для этого нужно предупредить обратный поворот эксцентрика даже при значительных нагрузках, вибрациях и других факторах, которые могут повлиять на ее положение.

Как правильно установить мебельную эксцентриковую стяжку

Эксцентриковые стяжки всегда делают вместе с шкантовым соединением. Когда первые создают усилие между деталями, вторые – определяют заданное взаиморасположение деталей, что является обязательным для монтирования устойчивой стяжки.

Для установки мебельного минификса потребуется сверла диаметром 7 и 10мм, а также фреза диаметром 15/25мм. Схема установки довольно непростая для понимания с первого взгляда для новичка.

Установка мебельной эксцентриковой стяжки сопровождается сверлением трех отверстий в разных плоскостях:

• Диаметром 5 мм с внутренней стороны боковины (вертикали).
• Диаметром 7-8мм в торце полки или столешницы (горизонтали).
• Фрезой диаметра 15мм с «изнаночной» стороны полки или столешницы (горизонтали).

Аналогичным образом устанавливается мебельная эксцентриковая стяжка для крепления задних стенок и фальш-панелей. В этом случае роль горизонтали «выполняет» фронтальная деталь, а принцип крепления остается тем же.

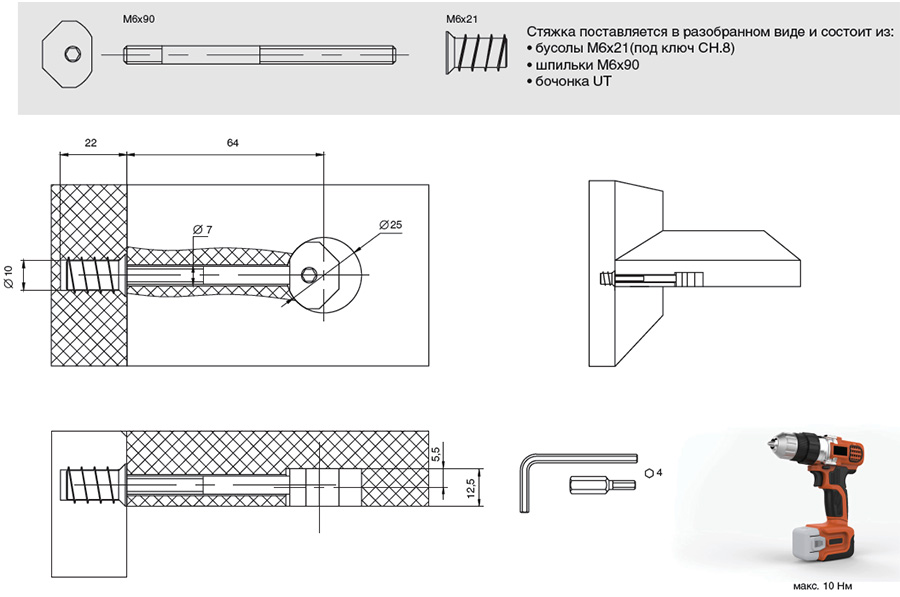

Как установить двухстороннюю эксцентриковую стяжку более понятно на схеме.

Для облегчения нанесения разметки для засверловки под эксцентрик удобно пользоваться мебельными кондукторами. Они продаются в готовом виде. Вы также можете изготовить их своими руками из подручного материала.



На прочность эксцентриковой стяжки влияет качество самих материалов и правильность установки. Качественные детали стоят несколько дороже, но если вы хотите прочную и надежную стяжку, то не стоит экономить на деталях. Но даже если все элементы стяжки – высочайшего класса, а отверстия сделаны не верно, или стержни вмонтированы неправильно, то и качество самой стяжки значительно падает. Будьте внимательны.
