Как паять светодиодную ленту – 4 ошибки. Правильное соединение проводов к ленте. Пайка и коннекторы, что лучше.

Очень многих при подключении и монтаже светодиодной ленты отпугивает необходимость ее пайки.

Например, с этим можно столкнуться когда ленту нужно укоротить, разрезать, выполнить поворот, а затем соединить контактные площадки между собой. Либо просто подключить ее проводами к блоку питания или контроллеру.

Людям кажется, что грамотно это могут сделать только профессиональные радиолюбители и электронщики. Поэтому они предпочитают для соединения купить какие-нибудь коннекторы или соединительные провода.

Однако только пайка способна сделать действительно качественное соединение в светодиодных лентах.

Недостатки соединительных коннекторов

При использовании коннектора, у контакта на ленте и контакта на соединителе, после защелкивания образуется довольно малая площадь соприкосновения. На чем в итоге это отражается?

Из-за уменьшения площади происходит нагрев. Во-первых, это сказывается на самих светодиодах расположенных поблизости от точки соединения. Они начинают деградировать и терять яркость быстрее остальных своих «собратьев» в подсветке.

А во-вторых, медь без пайки и лужения имеет свойство сначала темнеть, а затем окисляться, с образованием налета зеленоватого цвета. То есть образуются оксиды, которые не проводят электрический ток. Это свойственно даже не совсем маленьким контактам на выключателях с большими токами.

Если же у вас контакт греется, то процесс окисления будет происходить гораздо быстрее и интенсивнее. В конечном итоге нормальный контакт просто исчезает. Светодиодная лента начинает самопроизвольно мигать, тухнуть и т.п.

Даже если вы обеспечите достаточную площадь соприкосновения, но ничем не защитите контакты, процессы окисления рано или поздно все равно возникнут.

Поэтому пайка это самый надежный и долговечный способ соединения и подключения светодиодных лент.

Инструмент и материалы для пайки

Процесс этот вовсе не сложный, достаточно иметь необходимые материалы и соблюдать несколько элементарных правил.

Вот все необходимое, что вам может понадобиться:

  • паяльник мощностью не более 25-40Вт
  • тонкие медные провода сечением 0,5-0,75мм2
  • канифоль
  • нейтральный флюс-гель
  • нож или стриппер для зачистки изоляции с проводов
  • зубочистка для удобного нанесения флюса
  • оловянно-свинцовый припой ПОС-60 или аналог

Кратко, весь процесс должен выглядеть следующим образом:

1Подготавливаем паяльник
2Окунаем в канифоль
3Окунаем в припой
4Опять в канифоль
5Пайка проводов и ленты



А теперь все это поподробнее и с определенным нюансами.

Пайка проводов к ленте

Итак, у вас есть лента и контактные места на ней, куда следует припаять провода.

Перво-наперво найдите маркировку, какой контакт “плюсовой”, а какой “минусовой”.

На RGB вариантах будет один общий плюс (+12V) и три минуса (R-G-B). Это важно в дальнейшем для соблюдения полярности и подачи питания от блока.

Зачищаете кончики проводов от изоляции. Желательно взять именно разноцветные жилы, чтобы не путаться с полярностью в дальнейшем.

Нагреваете паяльник, дотрагиваетесь до припоя и опускаете жилку в канифоль.

После чего вытаскивая жилу, тут же подносите к ней жало паяльника с оловом.
Процесс лужения должен произойти автоматически. Проделываете процедуру пару-тройку раз, чтобы полностью покрыть медную жилу со всех сторон.

Теперь нужно залудить контактные места на светодиодной ленте. Лучше всего это делать при помощи флюса.

Перед этим не забудьте хорошенько очистить жало паяльника.

Окунаете его в канифоль и счищаете все лишнее. Это можно сделать специальной губкой, простым ножичком, если нагар въелся капитально или использовать металлическую губку.

Главное не допустить, чтобы какие-либо посторонние элементы попали на контактную площадку.

Далее, берете на кончике зубочистки совсем немного флюса и наносите его на светодиодную ленту.

После чего касаетесь разогретым паяльником припоя и прикладываете его жало на 1-2 секунды к местам пайки на ленте.

Важно, чтобы паяльник был маломощный, с температурой нагрева не более 250 градусов.

А что делать, если у вас нет регулятора? Как определить температуру нагрева?

  • смотрите на жало. Оно должно быть чистое, не раскаленное.
  • при окунании в канифоль, последняя не должна закипать
  • от жала должен идти просто небольшой дымок

Максимально допустимое время приложения жала к светодиодной ленте – не более 5 секунд. При использовании флюса, это происходит гораздо быстрее 1-2 сек.

В итоге у вас должны получиться два оловянных бугорка, в которых потом нужно будет “утопить” соединительные провода.

Перед непосредственной пайкой самих проводов примерьте их кончики.

Они должны быть зачищены ровно по длине мест пайки. Обычно это не более 2мм.

Если оголенные концы будут достаточно длинными, то при изгибе они могут запросто закоротить между собой. Поэтому лишнее всегда выкусывайте, оставляя кончик как можно короче.

Касаетесь этим кончиком бугорка на контакте светодиодной ленты и сверху на 1 секунду прикладываете паяльник. Олово расплавляется и провод погружается, как бы утопая в нем. То же самое проделываете со вторым проводом.

В итоге у вас должна получиться довольно большая по площади контактная площадка. Но самое главное, это место со всех сторон закрыто оловянной “подушкой”, что надежно защищает контакты от окисления.

Для еще большей прочности место пайки можно залить термоклеем, а поверх надеть термоусадку. Тогда провода не отвалятся даже при постоянных изгибах.

Пайка ленты покрытой силиконом

Если светодиодная лента полностью покрыта силиконом, ничего хитрого в ее пайке также нет.

Просто, аккуратно канцелярским ножичком счищаете места пайки от силикона, и проделываете всю вышеописанную процедуру.

Силикон здесь играет роль дополнительной изоляции светодиодов от внешних условий.

Если же у вас лента с защитой IP68, то после всех работ с паяльником, придется обратно загерметизировать конец с проводами.

Для этого led-ленту нужно постараться затолкать обратно в защитную оболочку и залить все пространство в этом месте силиконом.

Глубина заливки минимум 10мм. После чего установливаете заглушку, также предварительно смазанную внутри силиконом. Провода пропускаются через отверстия в заглушке.

Соединение внахлест без проводов

Чтобы спаять две ленты внахлест, один из ее концов нужно залудить с обоих сторон. Для этого аккуратно снимаете с обратной стороны двухсторонний скотч и ножиком очищаете слой клея.

После этого накладываете один отрезок (тот что обработали с двух сторон), на другой (луженный только сверху).

Совмещаете контакты между собой и прогреваете паяльником верхнюю ленту так, чтобы припой расплавился и снизу тоже.

Правда такое соединение не считается особо надежным, поэтому лучше использовать для этой цели традиционные провода.

Если у вас светодиодная лента большой протяженности (до 5 метров), то припаивать провода питания к ней желательно с обоих сторон. Это обеспечит равномерное свечение всех светодиодов.

Пайка проводов под углом

А как лучше паять провода к протяженной светодиодной подсветке, состоящей из нескольких параллельных отрезков?

Обычно для такого подключения имеется общая шина питания (провода сечением 1,5мм2), и отдельные куски ленты, которые нужно впаять-подключить к этой шине.

В этом случае, провода лучше всего припаивать к отдельным кусочкам под углом в 90 градусов.

Причем чтобы не накладывать один провод поверх другого

подключение “плюса” можно сделать не в том же самом контактном месте где и “минус”, а в следующем отрезке модуля.

На свечении светодиодов это никак не отразится.

Светодиодная RGB лента

Если у вас светодиодная лента RGB, то вы наверное заметили, что у нее контакты для пайки находятся довольно близко друг от друга.

Поэтому при пайке такой подсветки, обязательно контролируйте, чтобы не произошло замыкание площадок оловянной дорожкой.

Если такое все же случилось, а вы этого не заметили, то минимум что произойдет – это перепутаются цвета, либо какие-нибудь из них исчезнут.

А вот если замкнет плюсовой контакт и какой-нибудь из минусов, то это может привести к выходу из строя блока питания, либо самой ленты.

Что делать, если площадки все же перекрылись припоем? Чтобы исправить это, подносите кончик паяльника опять к площадкам, разогреваете олово и проводите между контактами обыкновенной зубочисткой.

Процесс пайки у RGB такой же самый как у простой одноцветной светодиодной ленты. Наносите флюс (4 капли).

Создаете оловянные “подушечки”.

После чего проводки поочередно утапливаете внутри.

Чтобы сделать отвод от 4-х или даже 5-ти (RGBW) контактов в сторону, и при этом не мешать подключению второго отрезка ленты, припаивайте всего по одному контакту на каждом модуле.

Либо паяйте все 4 провода не в самом конце, а на предпоследнем модуле.

Лента все равно будет светиться исправно, в не зависимости от того, в каком месте пайка.

Таким образом имея нормальный паяльник, припой и хороший флюс, научиться паять светодиодную ленту может любой новичок.

Подробнее



Когда коннекторы нужны

Безусловно, монтаж коннекторами выполняется гораздо быстрее и не требует спец.инструмента.

Но если светодиодную подсветку потолка вы делаете для себя и на долгие годы, то потеря лишних 10-15 минут при монтаже, окупится в дальнейшем парой-тройкой лишних годов надежной эксплуатации.

Однако полностью отменять соединительные коннекторы все же не стоит. Если вы собираете какую-то подсветку сложной конструкции, да еще высоко под потолком, то без них не обойтись.

Пайка в таких местах не просто неудобна, но и может закончится случайным повреждением потолочного покрытия. Да и паять на весу, то еще удовольствие.

Когда подносите паяльник снизу-вверх, не всегда капля припоя прилипает. Одевать при такой работе защитные очки крайне обязательно.

Поэтому при сложных оформлениях, безусловно лучше делать выбор в пользу коннекторов.

Будет легче переставлять отрезки подсветки, менять конфигурацию.

Ошибки при пайке

1Даже после одноразовой пайки-распайки проводов и ленты, делать соединение коннектором в этом месте не желательно.

Из-за разницы в толщине слоев олова на плюсе и минусе, где-то контакт может быть лучше, а где-то намного хуже. Поэтому заранее решайте для себя какое соединение будете использовать.

2Разогрев паяльника более 250-300 градусов и пайка таким жалом.

Признаки по которым это можно определить, не имея встроенного регулятора:

  • паяльник реально начинает дымить
  • канифоль или флюс буквально шипит, кипит
  • припой плохо прилипает к жалу
  • поверхность припоя на кончике жала имеет вид рыхлых капель с матовой поверхностью, а должна блестеть
  • жало паяльника покрывается черным нагаром

3Использование кислоты или активного флюса вместо нейтрального.

Кислота имеет свойство разъедать место вокруг контакта, а активный флюс еще долго реагирует с металлом после пайки. Все это при манипуляциях с проводами может привести к повреждению контакта еще в момент монтажа.

4К сожалению в дешевых китайских светодиодных лентах, вместо медных контактов, нередко используют непонятные сплавы.

Вы вроде бы и соблюдаете все правила пайки: разогрев паяльника, его очистка, флюс и т.п., а провода все равно не хотят припаиваться.

Ошибки конечно здесь вашей нет, кроме одной – покупка и выбор такой дешевой ленты.

Как паять светодиодную ленту? Ответ эксперта

Зачастую во время монтажа светодиодной ленты появляется необходимость разрезать ее на несколько небольших отрезков, а затем спаять эти отрезки с проводами. Однако далеко не все с паяльником на «ты», поэтому и возникают вопросы, связанные с правильной пайкой. К счастью, этот процесс достаточно прост и не требует особых знаний и навыков. О том, как паять светодиодную ленту и что для этого нужно, расскажет данная статья.

Содержание

  • 1 Что и где паять?
  • 2 Что потребуется для пайки LED-ленты?
  • 3 Предварительные работы
  • 4 Процесс спайки светодиодной ленты с проводами

Что и где паять?

Любая светодиодная лента состоит из групп, включенных параллельно между собой светоизлучающих диодов. Разрезается лента строго в определенных местах между этими группами. Как правило, места возможных разрезов обозначаются пунктиром или значком ножниц.

Определившись с длиной отрезка, с одной из его сторон выбирают контактные площадки, к которым будут припаивать провода. Контакты в виде печатных проводников расположены с обеих сторон от линии разреза, имеют круглую форму и надпись: в одноцветных изделиях – «+» и «-», в многоцветных – «R», «G», «B», «–». Перед началом пайки контакты необходимо слегка зачистить до появления блеска.

Если на светодиодную ленту нанесён защитный слой силикона (IP67-IP68), перед пайкой его удаляют канцелярским ножом, чтобы получить доступ к контактам для пайки.

Что потребуется для пайки LED-ленты?

Перед началом любой работы нужно заранее приготовить все необходимое. Такой несложный процесс, как пайка светодиодной ленты не исключение. Для начала работы потребуются следующие инструменты:

  1. Паяльник с узким жалом мощностью 25–40 Вт или паяльная станция.
  2. Кусачки или пассатижи.
  3. Ножницы, если лента еще не разрезана.
  4. Универсальный монтажный держатель (более известный под названием Третья рука). Понадобится для зажатия светодиодной ленты во время спайки с проводами. Это профессиональный инструмент, далеко не у всех имеющийся под рукой. Его можно заменить любым подручным грузом, который способен надежно зажать светодиодную ленту на время пайки.
  5. Зачищающий инструмент.

При зачистке проводов ножом или скальпелем на жилах могут остаться насечки, что делает их хрупкими и ломкими. Поэтому при зачистке проводов для дальнейшей пайки рекомендуется пользоваться специальным зачищающим инструментом — стриппером.

Из расходных материалов обязательно понадобится припой и паяльный флюс. В качестве припоя подойдут любые сплавы с температурой плавления до 300 °C. Наиболее удобны в использовании свинцово-оловянные сплавы в форме проволоки. Тип флюса не имеет принципиального значения.

Стоит отметить, если во время пайки будет использоваться активный флюс, то необходимо заранее приготовить спирт и небольшой кусочек тряпочки или ваты. Активные флюсы еще долго реагируют с металлами после пайки, поэтому излишки флюса нужно удалять.

Для надежной изоляции контактов потребуется термоусадочная трубка (ее еще называют термоутяжка) диаметром около 10 мм, зажигалка или спички.

Провода подойдут только медные многожильные сечением 0,5–0,75 мм2. Их длину нужно отмерить заранее, с запасом в 10 см.

Предварительные работы

Перед тем как паять светодиодную ленту, нужно проделать небольшую предварительную работу. Касается это подготовки паяльника. Для качественной пайки, жало паяльника необходимо заранее почистить от гари и зачистить от обгоревшего слоя. Затем паяльник необходимо прогреть до рабочей температуры и залудить жало.

Секрет качественной пайки находится на жале паяльника – оно всегда облужено, то есть на нем постоянно есть тонкий слой припоя.

Качество пайки двух проводников во многом определяется правильной подготовительной работой, а именно лужением. Для тех, кто редко держит в руках паяльник либо с ним на «вы» рекомендуется немного потренироваться на ненужных проводах, чтобы не испортить дорогостоящую светодиодную ленту.

Процесс спайки светодиодной ленты с проводами

На проводах выбранной длины с одной стороны удаляют изоляцию, примерно на 5 мм, и слегка царапают медные жилки для удаления оксидной плёнки. Затем плоскогубцами аккуратно скручивают жилки между собой, чтобы избежать их расслоения во время лужения и пайки.

Подготовленный проводок окунают во флюс или прислоняют к кусочку канифоли. Разогретым и залуженным жалом паяльника цепляют кусочек олова (можно с запасом) и прикладывают к зачищенному проводку на 3-5 секунд. Для лучшего взаимодействия провод медленно вращают, прижимая одновременно к жалу и канифоли. После затвердевания луженый наконечник укорачивают до длины около 3 мм. Контакты светодиодной ленты лудят следующим образом. Жалом паяльника захватывают маленькую каплю припоя, на мгновение окунают его в канифоль и на пару секунд прислоняют к одной из контактных площадок. В результате на месте медного пятачка должна образоваться полусфера из припоя. Когда все соединительные части залужены, пришло время спаять светодиодную ленту с электрическими проводами. Для удобства её фиксируют с помощью груза к столу или устанавливают в универсальный монтажный держатель. На жале паяльника оставляют минимальное количество олова, окунают его во флюс и на пару секунд прислоняют к спаиваемым поверхностям. Луженая часть провода должна скрыться в полусфере припоя. Аналогичная операция пайки повторяют с остальными проводниками.

Для надёжного контакта достаточно того припоя, который нанесен в процессе лужения. Только так удастся избежать лишних наплывов и замыкания контактных площадок между собой.

Если хорошо разогретым паяльником не удаётся качественно припаять провода к светодиодной ленте в течение 3-4 секунд, то следует отказаться от используемого припоя. Тугоплавкие сплавы на основе олова не пригодны для работы с тонкими проводниками, приклеенными к гибкой ленте. При длительном контакте произойдёт перегрев и отслоение контактной площадки.

Заключающий этап состоит из проверки надежности работы и изоляции припаянных проводов к светодиодной ленте с помощью термоусадочной трубки. Пайка проверяется визуально, а затем путем подключения питания к светодиодной ленте. Если все в порядке, контактные площадки чистятся от лишнего флюса с помощью тряпочки или ватки, смоченной в спирте (в случае использования нейтрального флюса, этот пункт можно пропустить). Затем контакты изолируются термоусадочной трубкой. Для этого она накладывается на место спайки и равномерно подогревается со всех сторон.

Как паять светодиодные ленты [2022]

Для этого урока вам понадобится паяльник и припой с флюсом, тепловая пушка, ручной инструмент, профессиональные инструменты для зачистки многожильных и одножильных проводов, многожильный провод.

В зависимости от типа светодиодной ленты вы будете работать с термоусадочной трубкой, многоканальным светодиодным контроллером, соответствующим блоком питания и выбранной вами светодиодной лентой.

Содержание

Руководство по пайке светодиодных лент

Во-первых, вам нужно снять примерно одну восьмую дюйма изоляции с провода.

Традиционные инструменты для зачистки проводов отлично подходят для двухжильных проводов, но когда вы начнете работать со светодиодами RGB и RGBW, многожильные инструменты для зачистки проводов ускорят работу, но при этом ваши провода будут выглядеть аккуратно.

Бутановый утюг Power Probe поставляется в комплекте с набором дополнительных инструментов для пайки. Все детали самого утюга очень прочные.

Узнать цену

Итак, после того, как вы сняли оболочку с провода, вам нужно приступить к залуживанию проводов. Таким образом, вам нужно нагреть сам провод, а затем расплавить припой в провод.

Температура пайки светодиодной ленты

Установите паяльник примерно на 280C , если у вас есть паяльник с контролем температуры.

Обязательно используйте флюс на наконечниках проводов и контактных площадках , см. дополнительную информацию ниже.

Если ваши светодиодные фонари подключены к аккумулятору, отключите его перед запуском.

Далее вы собираетесь пойти дальше и залудить контактные площадки припоя на светодиодной ленте. Итак, теперь вы готовы припаять провода к светодиодной ленте. Но перед этим обязательно наденьте термоусадочную трубку на провод. Если вы начнете с центра, вам будет легче управлять тем, что вы делаете.

Когда вы припаиваете провода к светодиодной ленте, обратите внимание на то, какие цвета припаяны к каждой площадке на ленте. Это будет важно позже, когда вы будете подключать провода к светодиодному контроллеру.

Теперь наденьте термоусадочную трубку на место соединения и нагрейте.

При нагревании термоусадки не нагревайте больше, чем необходимо. Изоленту тоже можно использовать, обмотав ею открытые участки.

Избыточное тепло может повредить диоды на светодиодных лентах. Наконец, подключите светодиодную ленту к контроллеру, чтобы проверить ее.

Тестирование

Затем подключите адаптер питания. Похоже, это работает. Часто клиенты спрашивают нас, рекомендуем ли мы использовать разъемы для светодиодов без пайки.

Несмотря на то, что они удобны, мы не рекомендуем их, поскольку они не так надежны, как традиционная пайка, особенно в критически важных приложениях.

Со временем они теряют связь и не вступают в контакт.

Если припой не прилипает к светодиодной ленте

Возможно, вам придется использовать флюс для припоя, если припой не прилипает к контактным площадкам или проводам светодиодной ленты.
Ознакомьтесь с нашей статьей об использовании рекомендуемых типов флюсов. Вам понадобится только небольшое количество флюса на той области, к которой вы хотите приклеить припой.

Как паять водонепроницаемые светодиодные ленты

Пайка водонепроницаемых светодиодных лент аналогична пайке обычных светодиодных лент, за исключением того, что сначала вам нужно будет отрезать или снять водонепроницаемый слой. После того, как вы закончите, вы можете нанести прозрачный силикон на область, над которой вы работали.


Также обратите внимание:

Светодиодные ленты на батарейках

Использование Flux

Использование станции горячего воздуха

Похожие сообщения

Как паять нержавеющую сталь

Процесс пайки нержавеющей стали кажется сложным, но не ждите больших трудностей. Сплавы, содержащие менее четверти хрома и никеля, легко плавятся. Более того, эти сплавы могут создавать прочные связи с другими металлическими элементами, за исключением алюминия и магния. Понимание процесса и подготовки Помните, что некоторые никелированные сплавы могут образовывать карбиды…

Подробнее Как паять нержавеющую стальПродолжить

Что такое источник питания переменного тока?

Источник питания — это электрическая система, которая преобразует электрический ток от источника питания, такого как сеть, в значения напряжения и тока, используемые для питания нагрузки, такой как двигатель или электронное устройство. Мощность источника питания должна обеспечивать правильное напряжение и ток для нагрузки. В…

Подробнее Что такое источник питания переменного тока?Продолжить

Сравнение паяльника и паяльника

Начинающие любители пайки не знают, что выбрать для своих проектов – паяльники или паяльные пистолеты. Следующее руководство даст несколько советов по использованию двух разных инструментов для пайки. Перед покупкой паяльника или утюга обязательно ознакомьтесь с техническими характеристиками. Начнем с определения….

Подробнее Сравнение паяльника и паяльникаПродолжить

Как паять витраж

Идея создать витраж кажется захватывающей, но в то же время возникает множество вопросов. Внимательно изучите все детали каждого этапа и подготовьте необходимые инструменты для пайки. Следуя советам, вы сможете создать поистине неповторимую атмосферу с чарующим духом…

Подробнее Как паять витражиПродолжить

Пайка 101- Как паять микро светодиодные фонари – Evan Designs

Здесь, в Evan Designs, наши мини-светодиоды поставляются с предварительно припаянными резисторами и проводами. Это простое решение, позволяющее сразу же устанавливать комплекты светодиодных светильников с батарейным питанием в ваших хобби-проектах. Подключение предварительно смонтированных светодиодов Evan Designs не требует навыков пайки, фактически, если вы просмотрите наши рекомендации по подключению светодиодов, вы не увидите никаких упоминаний о пайке.

Однако для некоторых специальных проектов или для тех из вас, кто интересуется электричеством и пайкой, в этой статье будет описан процесс, используемый для создания всех наших микро-светодиодов в Evan Designs. Пайка – это процесс, требующий тонких навыков и техники. В связи с этим мы не можем гарантировать результат и не можем предложить замену сгоревших или сломанных светодиодных аккумуляторов из-за перегрева паяльника или других проблем. При этом давайте рассмотрим основы пайки, чтобы углубить наше понимание светодиодных фонарей с батарейным питанием, которые мы все любим использовать в наших моделях для хобби.

Микросветодиоды Evan Designs в форме лампы

Светодиоды в форме лампы бывают 3 размеров: 5 мм, 3 мм и 1,8 мм. Все они могут быть припаяны к проводу держателя батареи, источника питания или общей проводки. Мы не предлагаем отдельные микросхемы и не рекомендуем паять их самостоятельно, так как это требует уникальных навыков пайки, специального паяльного оборудования и деталей.

О припое

Прежде всего, из чего состоит припой? Припой — это плавкий металлический сплав, используемый для постоянного соединения двух металлических компонентов, таких как небольшие светодиоды, резисторы и провода. Этот металлический сплав обеспечивает непрерывный поток электронов через заданную цепь. Припой изготавливается из смеси свинца, олова и иногда серебра. Свинцовый компонент в припое не опасен, так как свинец имеет низкую температуру плавления. При этой низкой температуре плавления 230°С или ниже, температуре, на которую будет настроен ваш паяльник, пары свинца не испаряются. При этом по-прежнему важно паять в хорошо проветриваемом помещении. Мы также рекомендуем иметь поблизости вентилятор, чтобы выдувать пары от пайки.

Использование флюса

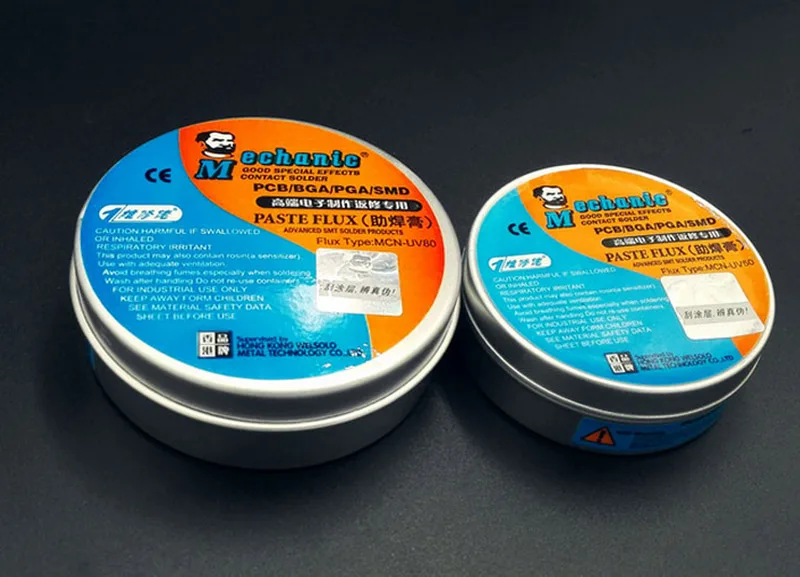

Сам по себе припой плохо прилипает к ножкам мини-светодиода. Из-за этого некоторые люди используют флюс, клейкий компонент, наносимый на компоненты для пайки перед расплавлением припоя. В качестве альтернативы вы можете купить припой на основе канифоли с клеевым материалом, уже находящимся внутри сердцевины, чтобы исключить ступеньки и обеспечить легкое приклеивание. Мы предпочитаем флюс в виде пасты. Без лишних слов приступим к пайке!

Рисунок A

Теперь у нас есть запасы, давайте перейдем к нашему пошаговому процессу.

    1. Подключите паяльник к сети и установите температуру менее 300 градусов по Цельсию.

      Сделайте это в первую очередь, так как нагревание займет несколько минут.
    2. Определите длинную и короткую ножки вашего яркого светодиодного фонаря.

      Короткая ветвь — это (-), а длинная ветвь — это (+), см. рисунок A выше. (-) идет на длину черного провода Kynar + идет на длину красного провода Kynar.
    3. Определите, какие резисторы вам понадобятся.

      Теплые и холодные белые светодиоды для хобби, а также зеленые и синие светодиоды, работающие от батареек, не требуют резистора, когда они работают на 3 вольта. Для всех других цветов светодиодных ламп и комплектов светодиодных ламп, продаваемых в Evan Designs, требуется резистор для работы при напряжении 3 вольта. На 5-12 вольт и 7-19вольт, все мини-светодиоды нуждаются в определенном резисторе с определенным значением Ом, чтобы защитить светодиод от слишком большого тока, который разрушит светодиод. Используемый резистор основан на расчете с использованием максимального рабочего напряжения, проектного напряжения светодиода, известного как прямое напряжение. Значение резистора можно определить по следующему уравнению.

      Значение резистора = (напряжение источника — прямое напряжение светодиода) / потребляемый ток светодиода

      Например, если вы хотите использовать 5-миллиметровую холодную белую лампочку, подключенную к 9-вольтовой батарее, мы получим минимальное необходимое значение резистора 315 Ом. Можно использовать большее значение, однако в какой-то момент вы можете обнаружить, что светодиод становится заметно тусклее. Мы обнаружили, что вы можете не увидеть значительной потери яркости, пока значение не превысит минимальное значение более чем в два раза.

      При покупке любого из наших светодиодов, которые имеют необходимый резистор, впаянный в провод, вам не нужно будет определять номинал резистора, оставляя вам больше времени, чтобы посвятить свой проект и хобби.

      Резистор на 9 В с батареей на 9 В
      Важно, чтобы резистор соответствовал источнику питания, чтобы не повредить модели фонарей.

    4. Обрежьте ножки резистора и светодиода до желаемого размера.

      Это необязательный шаг для небольших подключений. Однако следите за тем, чтобы не забыть, какая сторона + и – мини-светодиода. Мы присоединяем красный провод к + стороне, черный к (-). Со светодиодами SMD мы предпочитаем использовать магнитный провод, а поскольку магнитный провод трудно найти в черном цвете, мы используем зеленый магнитный провод для (-) соединения
    5. Отрежьте и зачистите провод Kynar нужной длины.

Зачистите около ¼ дюйма изоляции с обеих сторон провода. У вас должен быть один красный и один черный провод для ваших самых ярких светодиодов.
  • Нанесите паяльную пасту или канифоль на ножки и провода светодиода!

    Это покрытие будет притягивать припой, позволяя ему легко течь по проводам, которые вы хотите соединить.
  • Теперь вы готовы к пайке!

    Неважно, к какой ноге светодиода для хобби мы присоединяем резистор, потому что резистор снижает ток, подаваемый в цепь, а его слишком большая сила тока разрушает светодиоды.
  • Начните с расплавления небольшого количества припоя паяльником.

    Держите эту точку припоя на утюге. Совместите желаемую ножку микросветодиода с вашим резистором и нанесите припой от утюга на соединение. Не подходите слишком близко к светодиодному фонарю модели, так как тепло может повредить его. Также будьте осторожны, чтобы не обжечься. В идеале подключение должно занять меньше секунды, однако это может потребовать практики. Как упоминалось ранее, светодиоды НЕ ЛЮБЯТ ТЕПЛО, поэтому мы хотим свести к минимуму время, затрачиваемое на это соединение, установив утюг на настолько низкую температуру, чтобы припой мог легко течь. Обратите внимание, если вы не используете резистор (см. шаг 3), пропустите этот шаг.
  • Проверьте подключение.

    После охлаждения слегка потяните крошечную ножку светодиода и резистор. Он должен быть прочным, как единое целое. Если соединение ненадежно, повторите шаг 8.
  • Прикрепите провод кинара.

    Припаяйте черный провод Kynar к (-) концу микросветодиода. Подсоедините красный провод Kynar к плюсовому концу вашего микросветодиода, используя дополнительное количество припоя и тот же процесс, что и в шаге 8.

  • Проверьте свой свет.

    После проверки ваших подключений пришло время протестировать ваше творение! Подсоедините черный и красный провода комплекта светодиодов к батарее, которую вы планируете использовать.
  • Защитите свои соединения.

    Отрежьте два куска термоусадочной трубки, чтобы закрыть ножки мини-светодиода и резистор. Термоусадочная трубка используется для защиты соединений и предотвращения соприкосновения клемм – и + светодиода для хобби. Если эти две клеммы соприкоснутся, они создадут короткое замыкание, в результате чего маленький светодиод нагреется и перегорит. Если у вас нет термоусадочной трубки, вместо нее можно использовать изоленту.

    Термоусадочная трубка Evan Designs
    Доступны диаметры 1/16 дюйма и 3/32 дюйма. Термоусадочная трубка, которую мы видим, имеет тонкие стенки, ее легко сжимать, она занимает очень мало места после усадки и является отличным способом защиты ваших моделей для хобби.

    Нагрейте термоусадочную трубку.
    С помощью зажигалки, теплового пистолета или фена усадите тонкостенную термоусадочную трубку. Следите за тем, чтобы не подходить слишком близко к крошечному светодиоду с теплом и нагревайте термоусадочную трубку только до тех пор, пока она не сожмется, вы увидите, что она перестанет сжиматься.

  • Поздравляем!

    Итак, вы припаяли свою первую схему микро-светодиода. Мы надеемся, что вы нашли эту статью информативной, и помните, что пайка — это навык, который требует практики. У вас может не получиться припаять светодиоды для хобби с первой попытки. Существует множество различных методов пайки, но это метод, который мы используем в Evan Designs, чтобы сделать светодиоды с батарейным питанием, которые вы все знаете и любите. Мы хотели бы услышать, как пайка сработала для вас, оставьте комментарий ниже с любыми советами или историями, связанными с пайкой. Мы лишь коснемся основ пайки.

    Подробнее о пайке светодиодов

    Тем, кто хочет узнать больше о пайке светодиодов для своих проектов, следует изучить дополнительную информацию о прямом напряжении светодиодов, силе тока светодиодов, резисторах.

    Знаете ли вы, что резистор можно использовать совместно с несколькими светодиодами? Значение резистора будет суммой количества светодиодов, которые вы будете защищать.

    Автор: alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
