что это такое, его предназначение и разновидности

Во многих отраслях промышленности и в бытовых условиях для соединения металлических деталей и для ремонта любой аппаратуры применяется пайка. Для того чтобы работа была качественной, необходим специальный инструмент и расходные материалы в виде припоя и флюса. И если с инструментами и припоем все относительно понятно, то о флюсе знают немногие. Поэтому перед процессом пайки необходимо разобраться – что такое флюс и зачем он нужен?

Флюсы – определение, предназначение

Флюсами являются химические активные вещества, с помощью которых паяемые поверхности очищаются от жировых загрязнений и оксидных пленок. На обработанных флюсом деталях снижается поверхностное натяжение, вследствие чего улучшается растекание припоя. Кроме этого, это химическое вещество способно защитить места соединения от воздействия внешней среды.

Без обработки флюсом припой может не прикрепиться к поверхности обрабатываемых деталей. Поэтому материал следует выбирать тщательно, руководствуясь следующими требованиями:

  1. Флюс должен иметь температуру плавления меньше, чем у припоя.
  2. Он не должен химически взаимодействовать с припоем. То есть при расплавлении двух этих материалов должны образовываться два несмешиваемых слоя.
  3. В газообразном состоянии материал должен способствовать растеканию припоя.
  4. В жидком состоянии он должен хорошо растекаться, смачивая соединяемые изделия и затекая между ними.
  5. Материал должен разрушать и удалять с поверхностей образующиеся на них неметаллические пленки.
  6. Он должен быть минимально активным или химически инертным по отношению к паяемым сплавам и металлам.

Какими бывают флюсы для пайки

Чаще всего материал для пайки готовят из 10 грамм хлорида аммония и 30 грамм хлорида цинка, растворяя их в 60 миллилитрах воды.

Также используется «паяльная кислота» или «паяльная жидкость». Их можно приготовить из консервированной соляной кислоты и металлического цинка:

  • кислоту налить в фарфоровую или стеклянную посуду и порциями добавить цинк;
  • в результате растворения цинка в кислоте должен начать выделяться кислород и образоваться хлорид цинка;
  • после того как выделение кислорода замедлится, емкость следует поставить в теплую воду;
  • по окончании реакции жидкость сливается и остается только нерастворившийся цинк, к которому нужно добавить нашатырь (2 грамма аммония на 3 грамма металлического цинка).

Жидкость можно не сливать, а выпарить досуха. Затем непосредственно перед пайкой полученная смесь растворяется в воде (1:2).

Однако приготовленные таким образом флюсы подходят не для всех металлов. По степени эффективности они подразделяются на три группы:

  1. Защитные или некоррозиные материалы из-за своей слабой активности не способны очистить поверхность большинства металлов от коррозийной пленки. Главным образом они используются для соединения меди, ее сплавов и покрытых кадмием, оловом или серебром стальных изделий. При этом припои должны быть только легкоплавкими. К защитным флюсам относится канифоль и ее различные растворы, вазелин, стеарин, воск, древесные смолы.

  2. Слабокоррозийные вещества по сравнению с некоррозийными более активны. Чаще всего это растворенные в спирте, воде или производных органических кислотах минеральные масла, животные жиры, органические кислоты (щавелевая, бензольная, стеариновая, олеиновая, лимонная, молочная и т.

    д.). Для того чтобы ослабить коррозийное действие таких веществ, к ним добавляется канифоль или другие вещества, которые не вызывают коррозии. Применяются слабокоррозийные вещества при пайке только с легкоплавкими припоями, так как они легко разлагаются, сгорают и испаряются.

  3. Коррозийные флюсы для пайки состоят из фторидов и хлоридов металла, неорганических кислот. Они способны разрушать любые стойкие пленки цветных и черных металлов, поэтому эффективны при пайке любым способом. Применяются коррозийные материалы в виде водных растворов в пастообразном и твердом состоянии.

Флюсы для различных металлов

Материалы для пайки алюминия

Соединить алюминиевые изделия с помощью пайки в обычных условиях удается с трудом, так как оксидная пленка на его поверхности образуется мгновенно. Поэтому расплавленной канифолью его следует
заливать сразу после зачистки
.

Для пайки алюминия необходим мощный паяльник, а также специальный припой и флюс.

В большинстве случаев соединения алюминиевых деталей производится оловянно-свинцовыми и многокомпонентными припоями, в состав которых входит висмут, кадмий, цинк и другие материалы. Применяться они могут и к сплавам алюминия. Такие припои способствуют долговечному и отличному соединению алюминиевых изделий.

Для пайки алюминия чаще всего выбирается концентрированная ортофосфорная кислота или «бинарный» флюс. Безотмывочный материал на деталь необходимо наносить тонким слоем до тех пор, пока поверхность не побелеет.

Также использовать можно активный безотмывочный флюс, после применения которого промывка поверхностей не требуется. С его помощью можно производить пайку меди и нержавеющей стали.

Чем очистить нержавеющую сталь

Для нержавейки в большинстве случае применяется ортофосфорная кислота. Это вещество неорганического происхождения средней силы представляет собой гигроскопические бесцветные кристаллы. Доведенная до 213С, она превращается в пирофосфорную кислоту.

Как правило, для нержавеющей стали применяется флюс в виде 85% водного раствора фосфорной кислоты. Однако использовать можно и другие растворители, например, этанол.

Кислота на поверхность стали наносится тонким слоем, очищая тем самым ее от загрязнений и ржавчины и образовывая защитную от коррозии пленку.

Флюс для латуни

Такой материал требует специального флюса. Однако использовать можно и универсальный, который подходит для пайки оцинкованного железа, алюминия, меди, коррозийно-стойких сплавов, бронзы.

Перед употреблением специальный для латуни флюс необходимо взболтать. С его помощью получится прочное соединение и образуется антикоррозийное покрытие.

Материал для обработки серебра

Для пайки серебра выбор рекомендуется остановить на специализированном флюсе. Этот материал обезвредит зону пайки и предотвратит появление оксидной пленки. Перед его применением поверхность серебряных изделий надо немного подогреть с помощью газовой горелки.

Диапазон рабочей температуры флюса для серебра – 520-820С. Благодаря ему достигается отличное крепкое соединение серебряных деталей.

Флюс для черных металлов

Для пайки черных металлов используется хлорид цинка, который является активным флюсом. Кроме него, можно выбрать материалы малой или средней активности, например, хлорид аммония. Подобный флюс также применяется для эмалированных металлических ванн.

Активный флюс может быть в виде раствора, порошка или пасты. Наиболее востребована паяльная паста. Достойная альтернатива ей – трубка припоя, которая имеет в своем составе флюс-наполнитель.

Флюсы для обработки микросхем

Раньше для пайки плат и других различных деталей использовалась только канифоль, которая относится к активным флюсам. Однако спиртовой канифольный раствор для ремонта микросхем применять не рекомендуется, так как он имеет несколько существенных недостатков:

  1. При высоких температурах канифоль удаляет не только окись металла, но и сам металл.
  2. Большой проблемой становится очистка пайки после применения канифоли. Ее остатки смываются только растворителями или спиртом. Оставлять же излишки флюса на плате нельзя, так как возможны вызванные загрязнениями различные замыкания.

Но выход для радиолюбителей есть. Современные рынки материалов предлагают большой выбор разных флюсов, с помощью которых обеспечивается высокое качество пайки, не разрушается жало паяльника и которые легко смываются водой. Продаются такие материалы чаще всего в удобных для их применения упаковках — шприцах.

В некоторых случаях вместо канифоли можно использовать ее заменители:

  1. Смолу ели или сосны можно приготовить самому. Для этого собранную с деревьев смолу следует растопить в жестяной банке и разлить по небольшим коробочкам. Огонь, на котором будет топиться смола, должен быть слабым, иначе она может воспламениться.
  2. Таблетку аспирина тоже можно использовать вместо канифоли. При плавлении аспирин издает неприятный запах, что является его существенным недостатком.
  3. Канифольный лак продается в хозяйственных магазинах и применяется вместо канифоли в спирте. Кроме этого, его можно использовать для антикоррозийного покрытия металлов.

После использования флюса готовую пайку следует обязательно прочистить смоченной в растворителе жесткой кисточкой или щеточкой, а также протереть смоченной в спирте-ректификате тряпочкой.

Сейчас выпускаются флюсы, которые не содержат вызывающих коррозию и окисление компонентов и не проводят электрический ток. Поэтому после их применения плату промывать необязательно. Нужно только удалять излишки.

Для того чтобы жидкий флюс нанести на плату, можно воспользоваться ватной палочкой, кисточкой или специальным удобным «флюсапликатором». Стоит такое приспособление достаточно дорого, поэтому дешевле сделать его самому:

  • одноразовый медицинский шприц разрезать на две части;
  • в резиновую трубку с внутренним диаметром в 5-6 миллиметров вставить разрезанные части шприца;
  • иголку укоротить и слегка изогнуть.

«Флюсоапликатор» готов, теперь им можно обрабатывать плату. Для этого нужно слегка нажать на шланг и выдавить капельку флюса. Чтобы иголка не засыхала, в нее нужно вставить кусочек проволоки.

Флюсы в виде пасты или геля наносить на соединяемые детали можно одноразовым шприцем с толстой иглой.

Разобравшись, что такое флюс, и начав применять его для припоя металлических деталей, важно делать это в соответствии с техникой безопасности. Во время работ с химически активными веществами помещение нужно обязательно проветривать, а саму пайку производить в очках и защитных перчатках.

Оцените статью: Поделитесь с друзьями!

Флюс для пайки Ф-61 А (пайка алюминия) 30мл REXANT 09-3615

Флюс для пайки Ф-61 А 09-3615

Флюс на основе фторборатов для удаления оксидов с поверхностей,  улучшения растекания жидкого припоя и защиты от действия окружающей среды при пайке алюминия и алюминиевых сплавов.

Применение

Флюс для пайки деталей или поверхностей припоями оловянно-свинцовой группы, нихрома при температурах (250-350°С). После пайки остатки средства смывают водой или удаляют спиртосодержащей салфеткой.

  • состав: триэтаноламин, фторборат цинка, фторборат аммония;
  • емкость: 30мл.

Меры предосторожности: при попадании на кожу необходимо промыть мыльной водой; хранить в плотно закрытой таре в местах, недоступных для детей.

Флюс для пайки Ф-61 А (пайка алюминия) 30мл REXANT
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Флюс для пайки Ф-61 А (пайка алюминия) 30мл REXANT — цена, фото, технические характеристики. Для того, чтобы купить Флюс для пайки Ф-61 А (пайка алюминия) 30мл REXANT в интернет-магазине prestig.ru, нажмите кнопку "В КОРЗИНУ" и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Флюс для пайки Ф-61 А (пайка алюминия) 30мл REXANT оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

  • ожидается Щелковская. Пункт самовывоза
  • в наличии Щелковская. Магазин
  • ожидается Удаленный склад (доставка +2 дня)

это приспособления для пайки, зачем такие аксессуары нужны и каких видов они бывают

Пайка на сегодняшний день широко используется в разных промышленных сферах, ее применяют, чтобы получить неразъемное соединение между твердыми материалами. Однако, чтобы работа была выполнена качественно, нужно иметь необходимый набор инструментов и оборудования, а также расходные материалы.

В числе таких материалов – флюс. И сегодня мы расскажем о том, что это такое и что этот предмет представляет собой.

Что такое флюс и его ключевые особенности

Итак, флюс – это такой сплав металлов, имеющий легкоплавкую структуру, который применяют для спаивания двух разных материалов. Этот сплав можно сделать и своими руками, если вы знаете особенности соединения двух разных материалов при термической их обработке.

Соединение двух материалов при помощи флюса выходит при условии, если на уровне шва будет выдержана та или иная температура. В зависимости от того, какой материал берется, температура варьируется в пределах от 50 до 500 градусов. Температура плавки припоя обязано быть намного выше температуры плавки материала, который вы обрабатываете.

Такая вещь, как флюс для пайки имеет несколько разновидностей, его нужно выбирать в зависимости от таких факторов:

  • металл;
  • температура пайки.
  • температура самого флюса;
  • параметров поверхности работы;
  • прочности материала;
  • его устойчивости к коррозии.

Есть две группы флюсов:

  • твердые, которые имеют высокий температурный порог;
  • мягкие, такие флюс имеют небольшую температуру плавки.

Тугоплавкий припой имеет температуру плавки 500 и более градусов, он создает достаточно прочный тип соединения. Но его недостаток состоит в том, что иногда высокая температура может вызвать перегрев ключевой детали конструкции и выведение ее из строя.

А температура плавки легкоплавких припоев составляет от 50 до 400 градусов. В этот вид флюсов входят такие компоненты:

  • свинец;
  • олово;
  • другие примеси.

Такие флюсы в основном применяются для пайки предметов радиотехники при их установке.

Также есть и сверхлегкоплавкие припои, которые используют для пайки и соединения транзисторов. Температура плавки этих флюсов может достигать 150 градусов максимум.

Чтобы запаять тонкие поверхности, следует применять мягкие флюсы, а для пайки проводов с большим диаметром нужно брать твердый припой, имеющий высокий температурный порог.

Требуемые характеристики флюса такие:

  • способность нормально проводить тепло и ток;
  • прочность конструкции;
  • способность к растяжке;
  • устойчивость к коррозии;
  • различия температурных показателей при плавке припоя и основных материалов.

В виде припоя используются такие материалы, как:

  • прутья;
  • ленты;
  • проволочные катушки;
  • трубочки с колофонием;
  • прочие флюс.

Наиболее распространенная форма – это прут из олова, диаметр сечения которого составляет 1-5 метров.

Есть также и многоканальные виды флюсов, которые имеют несколько источников поступления припоя для создания более прочных соединений. Они могут продаваться в мотках или колбах, иметь спиралевидную форму и содержаться в бобинах. Для одноразового применения лучше всего брать небольшой кусок проволоки размером со спичку.

Для пайки электросхем необходимо применять трубочные флюсы, которые содержат колофоний. Это такая смола, которая играет роль припоя. Этот присадочный материал отлично способен соединять такие виды металлов, как:

  • медь;
  • серебро;
  • латунь.

Особенности легкоплавких флюсов для пайки

Флюсы для пайки мягкого типа способны плавиться при температуре до 400 градусов. С их помощью шов становится прочным, мягким и эластичным.

Легкоплавкие флюсы подразделяются на такие категории:

  • с минимальным количеством олова;
  • свинцово-оловянные;
  • специальные;
  • сверхлегкоплавкие.

Оптимальным вариантом припоя является олово, но в чистом виде оно практически не используется, поскольку этот материал слишком дорог сам по себе. Чаще всего применяют припои из олова со свинцом, которые дают прочные соединения.

Маркировка такого флюса содержит в себе процент содержащегося в нем олова. Также такие припои содержат сурьму в незначительном количестве и могут использоваться для неответственных видов соединений, которые не подвержены нагрузке или вибрации.

Флюс без свинца с низким содержанием олова используют для пайки контактов на небольших электрических схемах при температуре до 300 градусов.

При температуре от 60 до 145 градусов сверхлегкоплавкие флюсы способны переходить в жидкое состояние и применяться для ручной пайки деликатных деталей. Соединение при этом не слишком прочное.

А специальные припои нужны тогда, когда нужно получить совместимость характеристик с основным типом материала. Для этого берутся составы, которые не поддаются пайке, в том числе:

  • алюминий;
  • никель;
  • низкоуглеродистая сталь;
  • чугун.

Так, для пайки алюминиевых деталей нужно сделать припой, который почти целиком состоит из олова, а для лучше диффузии в него нужно добавить в незначительном количестве цинк, буру и кадмий.

Описание тугоплавких флюсов для пайки

Припой твердого типа используется с целью соединения швов, которые подвергаются разным нагрузкам, ударам, вибрациям и температурным перепадам. Эти флюсы способны плавиться при температуре от 400 градусов.

Припои твердого типа разделяются на такие категории:

  • медно-цинковые сплавы;
  • фосфорно-медные сплавы;
  • флюс из серебра;
  • чистая медь.

Стоит отметить, что сплавы из меди с цинком применяются не слишком часто, поскольку прочность шва не слишком высока, а стоимость их при этом неоправданно высокая.

Такой припой можно заменить на латунь, или же бронзово-цинковый сплав.

Сплав на основе меди с фосфором можно использовать при пайке деталей из меди, бронзы и латуни, которые не сильно подвергаются нагрузкам, также его применяют вместо более дорогостоящего серебряного припоя.

Твердые флюсы нельзя применять при пайке чугуна и низкоуглеродистой стали, поскольку при нагревании железа с медью или фосфором образовываются хрупкие элементы, которые затем разрушают шов.

Оптимальным вариантом припоя для железа является серебро, но очень дорогое. Однако с его помощью материалы соединяются достаточно прочно. Серебряный припой используется для пайки проводов, сложных плат на основе серебра.

Классификация альтернативных видов припоя

Также есть и другие альтернативные виды припоя:

  • флюс с повышенными антикоррозийными характеристиками на основе кислот, фосфора и растворителя. После пайки нет необходимости применять дополнительные средства для очистки;
  • флюсы жидкого типа на основе вазелина, золота, салициловой кислоты и этилового спирта. Они применяются для пайки электрических проводов или радиаторов, а швы при этом выходят аккуратными и чистыми;
  • канифоль, соединенная с воздухом. Этот флюс нейтрален и используется для электроприборов высокой точности, таких как реле, выключатели, схемы мобильников. Канифоль нужно использовать на предварительно залуженных и очищенных металлах, а чтобы качественно очистить алмазные контакты, можно взять лазер;
  • бур, смешанный с канифолью. Эта смесь используется для пайки водопроводных труб из меди, она высокоактивна и не нуждается в зачистке материалов. Бура способна плавиться при температуре около 70 градусов и при этом не выделяет вредных веществ;
  • самодельный активированный флюс, применяемый для пайки соединений, которые часто подвержены ударам и другим нагрузкам. Чтобы его приготовить, нужно смешать анилин канифоль, ангидрид, диатиламин и салициловую кислоту;
  • флюс на основе канифоли со спиртом. Относится к активным, но при этом во время высоких температурных показателей удаляется не только оксид, но и сам металл. Кроме того, после пайки нужно тщательно почистить плату.

Нельзя оставлять остатки флюса, они не только имеют непривлекательный вид, но и вредны. В электрических схемах они могут вызвать короткое замыкание, если не очистить поверхность вовремя.

Чтобы осуществить пайку трубочками с колофонием, нужно сделать следующее:

  • очистить соединяемые поверхности от окисления и грязи тщательно;
  • деталь в месте шва нужно нагревать до значения, которое превышает температуру плавки флюса;
  • производим пайку.

Такой метод не стоит практиковать для больших поверхностей с хорошей теплопроводностью, поскольку чтобы нагреть металл в достаточной мере, мощности паяльника будет мало.

Как собрать флюс для пайки своими руками

С целью пайки радиотехнических проводов можно применять припои в виде тонких прутьев, имеющих диаметр 2 мм, которые легко делаются своими руками.

Чтобы их сделать, потребуется сосуд, на дне которого делается отверстие, а затем в него нужно будет вылить оловянно-свинцовый припой в расплавленном виде. Сосуд при этом должен располагаться над жестяным листом или же над металлической плитой. После того как прутья застынут, их можно будет разрезать на куски требуемой длины.

Такую смесь можно еще разлить в формы:

  • жестяные желобы;
  • дюралюминиевые ёмкости;
  • гипсовые.

Это все осуществляется следующим способом:

  • отвесьте на весах нужное количество свинца и олова;
  • расплавьте металл в металлическом тигле над газовой горелкой, перемешивая его при этом с помощью стального стержня;
  • снимите тонкую пленку с расплавленной поверхности при помощи стальной пластинки;
  • разлейте сплав по формам.

Независимо от того, какой вид флюса вы используете, протрите готовую пайку тряпочкой, предварительно смоченной в ацетоне или же ректификате. Шов очищается жесткой щеткой, которую нужно перед этим окунуть в растворитель.

На рынке можно приобрести жидкие и гелеобразные безотмывочные флюсы, которые обладают такими преимуществами:

  • отсутствие компонентов, провоцирующих окисление и коррозию;
  • флюс такого типа не проводит ток;
  • не нужна очистка после пайки.

Жидкий флюс такого вида нужно наносить при помощи ватной палочки или кисточки. Также можно сделать приспособления для его нанесения самостоятельно на основе обычного шприца и силиконового шланга, который и будет наполняться жидким флюсом.

Пайка – один из лучших методов соединения металлов. Она обеспечивает высокий уровень прочности, герметичности, сам процесс прост и не занимает много времени по сравнению со сваркой.

Однако пайка вреда тем, что во время нее выделяются вредные газы, поэтому нужно не забывать о защитных перчатках, очках и фартука на основе плотной ткани.

Кроме того, риск отравления можно значительно снизить за счет применения смесей от хороших производителей.

Виды припоя и флюса

В процессе радиоконструирования и ремонта электроники очень важен элемент аккуратной и качественной пайки изделий и радиодеталей. От этого фактора сильно зависит долговечность изделия и его время наработки на отказ. Решающим моментом качественной пайки является выбор подходящего припоя и флюса, способных оптимальным способом произвести соединение металлических и металлизированных частей с тем условием, чтобы на место пайки внешние факторы оказывали наименьшее влияние, как например: деформация, большие токи, токи высокой частоты, внешние окислители, температура и т.д. В то же время пайка элементов не должна быть излишне перегружена припоем, так как в данном случае могут быть образованы кольцевые трещины, элементы «холодной пайки» (когда визуально припой на месте, но контактирующая область металлов отсутствует), а так же замыкания соседних дорожек или контактов. Чрезмерное применение припоя может не только вывести аппаратуру из строя, но и усугубить процесс настройки и наладки изделия. В этой связи особое внимание необходимо уделить довольно важному аспекту в радиоэлектронике как выбор припоя и флюса, о чем пойдет ниже речь в этой статье.

Из определения известно, что процесс пайки представляет собой соединение двух металлизированных или металлических твердых поверхностей с помощью припоя, температура плавления которого значительно ниже величины разрушения (плавления) соединяемых изделий. Основной функцией припоя является хорошая диффузия с контактируемой металлической поверхностью или, выражаясь простым языком, расплавление припоя на металле (лужение). Кроме того, припой должен иметь оптимальную температурную вязкость, позволяющую ровным слоем распределиться ему по поверхности металлов. Данный фактор качественного лужения возможен только при отсутствии жировых отложений и окислов на спаиваемых поверхностях, удалением которых занимаются флюсы. Флюсы также могут служить катализаторами диффузии припоя для возможности его проникновения в верхний микронный слой металлов в предполагаемом месте пайки. За счет низкой вязкости и ее уменьшения в зависимости от повышения температуры плавление флюсов происходит при гораздо меньших температурных показателях, чем припой.

Припои и их разновидности

Припой состоит большей частью из олова с добавлением различных материалов. В структуру припоя могут входить следующие компоненты:

Олово (Sn) – представляет собой мягкий металл с температурой плавления + 231,9 С градусов. Олово растворяется в соляной и серной кислоте. Большая часть органических кислот на него не действуют. При воздействии комнатных температур олово не подвергается окислению, однако при ее снижении ниже +18 С и особенно ниже -50 С происходит разрушение кристаллической решетки металла, в результате чего олово приобретает серый оттенок.

Свинец (Pb) – очень популярный металл в изготовлении припоя за счет легкоплавкости. В чистом виде металл очень мягкий, легко обрабатываемый. У свинца окисляется только верхняя часть, контактируемая с воздухом. Металл легко растворяется в щелочи и кислотах, содержащих азот и органику.

Кадмий (Cd) – применяется для изготовления легкоплавких припоев в малых дозах совместно с оловом, висмутом или свинцом. В чистом виде – токсичен, температура его плавления + 321 С. Зачастую кадмий применяется в антикоррозийных целях.

Висмут (Bi) – один из самых легкоплавких металлов при использовании его в составе припоя с температурой плавления + 271 С. Висмут хорошо растворим в азотной кислоте, а так же в подогретом растворе серной кислоты.

Сурьма (Sb) – тугоплавкий металл с температурой плавления + 630,5 С. Не подвержен воздействию воздуха. Не окисляется. В припое дает эффект глянца. Металл токсичен.

Цинк (Zn) – хрупкий металл синевато-серого цвета с температурой плавления + 419 С. Быстро окисляется на воздухе. Используется в припоях аппаратуры, работающей во влажных условиях, за счет того, что покрывает под воздействием влаги пленкой окиси, защищающей места пайки. Цинк легко растворим в кислотах. Цинк вместе с медью применяется для твердых припоев, а так же кислотных флюсов.

Медь (Cu) – металл с самой высокой температурой плавления в изготовлении припоя + 1083 С. Не поддается воздействию воздуха, однако верхним слоем окисляется при попадании влаги. Медь применяется в тугоплавких припоях.

Припои разделяют на легкоплавкие и тугоплавкие.

Легкоплавкие припои нашли широкое применение при конструировании радиоаппаратуры и пайке радиоэлектронных компонентов, а так же при лужении дорожек радиомонтажных плат. Температура плавления легкоплавких припоев не выше + 450 С. В основу таких припоев обычно входит олово, свинец, кадмий, висмут или цинк. В радиоэлектронике большое применение получили припои с температурой плавления до + 145 С градусов. В процессе лужения обезжиренных и очищенных плат применяется сплав Розе или сплав Вуда. Температура плавления этих сплавов 70 – 95 градусов, поэтому они равномерно залуживают плату, опущенную в кипящую воду. В отечественной промышленности список легкоплавких материалов большей частью составляют припои оловянно-свинцовые или ПОС. В случае добавления в припой кадмия или висмута к окончанию добавляются буквы К или В. Цифра в окончании маркировки соответствует процентному содержанию олова в припое по отношению к свинцу (большей частью) и сурьме (в мелких количествах). Чем меньше цифра, тем припой более тугоплавкий но и более прочный. Буква Ф означает, что в состав припоя включен флюс. В последнее время из-за европейских экологических стандартов в фирменной аппаратуре применяется в основном бессвинцовый припой с относительно высокой для радиокомпонентов температурой плавления + 220 градусов. Ниже приведен список распространенных отечественных припоев:

ПОС-18 – состоит из олова (17 – 18%), сурьмы (2 – 2,5%) и свинца (79 – 81%). Применяется при низких требованиях прочности пайки, в основном для лужения металлов. Температура плавления +183 +270 градусов (начало плавления / растекаемость).

ПОС-30 – состоит из олова (29 – 30 %), сурьмы (1,5 – 2%), свинца (68 – 70%). Лужения и пайка меди, стали и их сплавов. Температура плавления +183 +250 градусов.

ПОС-50 – олово 49 – 50%, сурьма 0,8%, свинец 49 – 50%. Применяется для качественного спаивания различных металлов, в том числе и в радиоэлектронике. Плавление +183 +230 градуса.

ПОС-90 – олово 89 – 90%, сурьма 0,15%, свинец 10 – 11%. Высокопрочный припой с температурой плавки +18 + 222 градуса, применяемый в лужении деталей с последующим золочением и серебрением. Не применяется в установках с повышенной рабочей температурой.

Припои ПОС-40 и ПОС-60 в радиоэлектронике наиболее популярны. Для спаивания латуни или пластин для экранирования стоит применять ПОС-30. При поверхностном лужении дорожек на платах лучше всего использовать припои с содержанием кадмия или висмута ПОСК-50 или ПОСВ-33. Припои с флюсами и без их содержания для монтажа радиодеталей выпускаются в виде проволоки с толщиной 1 мм для пайки SMD элементов до 3 мм. для радиокомпонентов в обыкновенном корпусе. Для пайки металлов из стали или пайки крупных площадей, припои идут без флюса в трубках диаметром 5 мм. В импортной промышленности так же выпускают свинцово-оловянные шарики диаметром от 0,2 до 0,8 мм., предназначенные для пайки BGA чипов.

Тугоплавкие припои большей частью используются в промышленной пайке твердых металлов. Их температура плавления от + 450 до + 800 С. В состав таких припоев входят медь, серебро, никель или магний. Отличительной особенностью этих припоев является их прочность. Из-за высокой температуры плавления тугоплавкие припои в бытовых условиях для радиомонтажных работ не используются. Большей частью они используются для спаивания латуни, стали, меди, бронзы, чугуна и других металлов с высокой температурой плавления. Припои марки ПМЦ (припой медно-цинковый) применяется для спаивания латуни с содержанием меди (ПМЦ-42), бронзы и меди (ПМЦ-52). Данный припой выпускается в виде слитков определенных форм.

ПМЦ-42 – состоит из меди (40 – 45%), цинка (52 – 57%). Также в его состав входят сурьма, свинец, олово и железо. Его температура плавления + 830 градусов.

ПМЦ-53 – медь 49 – 53%, цинк 44 – 49%. Температура плавления +870 градусов.

В производстве припоев особое место занимают, пожалуй, самые дорогие тугоплавкие припои, основу которых составляет медь с добавлением серебра. Маркируются они как ПСР. Припои с серебром обладают высокой прочностью. Место пайки гибко и легко обрабатываемо. Температура таких припоев от +720 до +830 градусов. Высокотемпературные припои ПСР-10 и 12 используют для спаивания сплавов латуни и меди, ПСР-25 и 45 необходимы для работы с медью, бронзой и латунью. ПСР-70 – припой с максимальным содержанием серебра применяют в пайке высокочастотных элементов: волноводов, защитных контуров и т.д.

Существуют припои, применяемые для пайки алюминия на основе олова, цинка и кадмия. Главная проблема пайки алюминия заключается в его быстром окислении на воздухе, поэтому алюминий паяют в масле с использованием ультразвуковых паяльников.

Флюсы

От правильно выбранного флюса довольно сильно зависит качество пайки, ровность шва и его аккуратность. Флюс при нагреве должен образовывать тонкую растекающуюся пленку на поверхности припоя, которая усиливает сцепление припоя с металлом. Чем меньше температура плавления флюса, тем качество пайки лучше. Так же температура его плавления должна быть ниже температурных режимов плавки припоя. Промышленность сегодня изготовляет флюсы двух типов.

— Химически активные флюсы, в состав которых входит, как правило, кислотосодержащие реагенты (ортофосфорная и соляная кислоты, хлористый цинк, хлористый аммоний). Данные флюсы прекрасно справляются с жирными налетами и окислами, однако, недостаточная промывка места пайки со временем приводит к «выеданию» металла и его коррозии, где остался кислотосодержащий флюс. На практике кислотосодержащие флюсы стараются в быту использовать как можно реже, особенно в радиоэлектронике, поскольку они ведут к разрушению текстолита, к тому же, при попадании на кожу человека такие флюсы вызывают ожоги, а их пары при вдыхании человеком особо токсичны. К наиболее популярным активным флюсам относится паяльная кислота, ортофосфорная кислота, хлористый цинк, бура, нашатырь, представляющий собой хлористый аммоний.

— Химически пассивные флюсы помогают удалить жировые отложения, а так же в меньшей степени удаляют окислы. Примером может быть канифоль, стеарин, воск. Сами по себе это органические вещества, не вызывающие коррозии, которые служат не только важной сост авляющей при пайке радиокомпонентов, но и выполняют защитную функцию от окисления. Новомодной тенденцией стало использование флюсов ЛТИ, для пайки легкоплавкими припоями. С их помощью можно осуществлять пайку оцинкованных контактов, свинец, очищенное железо, нержавеющую сталь и т.д. В их состав входит спирт, канифоль, малая доза кислоты, триэтаноламин. Для подобной пайки применяют ЛТИ флюс совместно с паяльной пастой. Единственный их минус заключается том, что под действием температуры в месте спайки остаются темные пятна. Пары флюса вредны для человека. Исключение только составляет флюс ЛТИ-120, который не содержит нежелательных компонентов: солянокислотного анилина и метафенилениамина.

Наименования флюсов и их применение

Канифоль сосновая – самый простой, дешевый и доступный вид флюса с низким током утечки. Относится к классу химически пассивных флюсов. На рынке она доступна в свободной продаже из-за популярности. Применяется практически широком спектре радиомотажных работ. Умеренно растворяется в спирте с добавлением глицерина, благодаря чему стали популярны среди радиолюбителей спирто-канифольные флюсы.

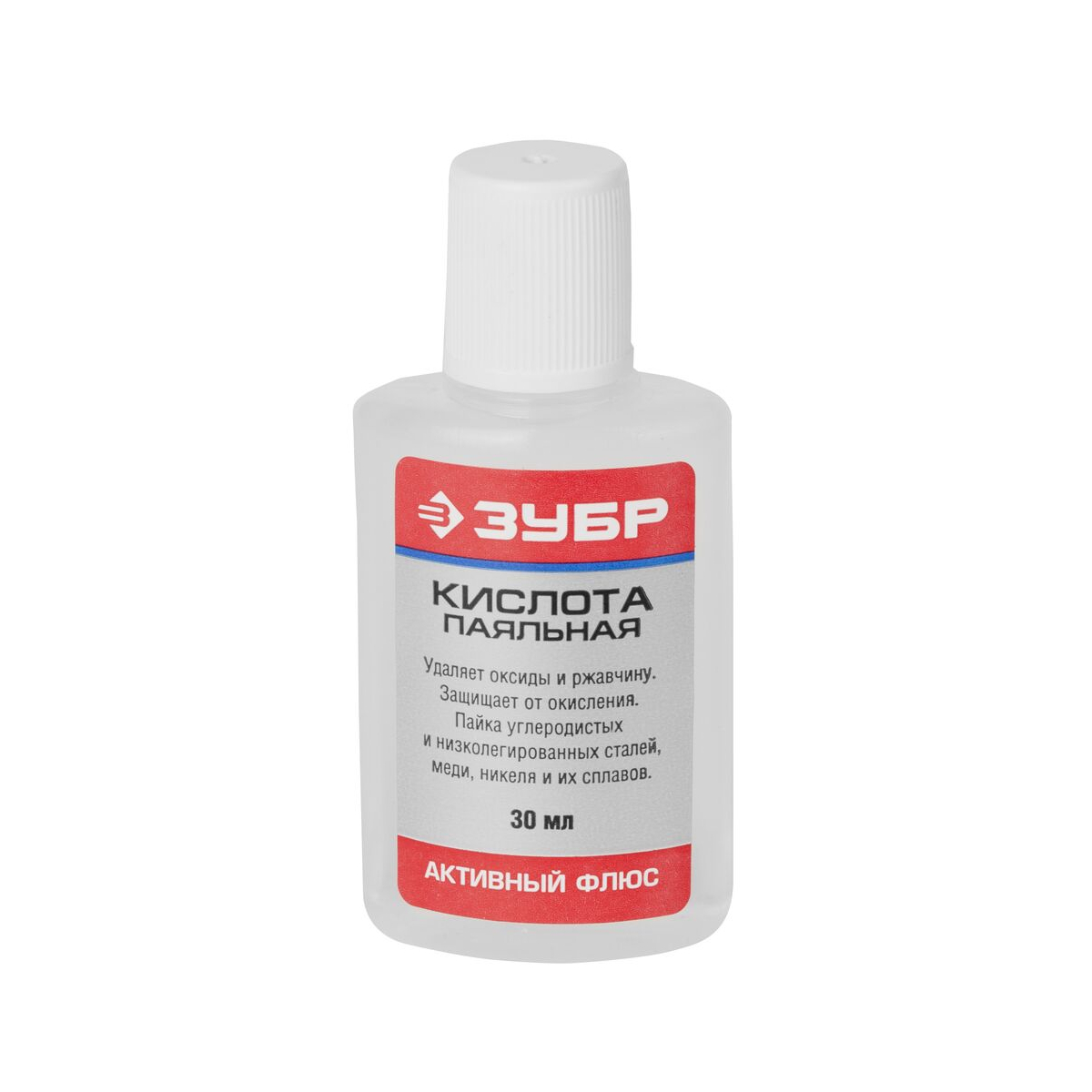

Ортофосфорная и паяльная кислота – опасные химически активные флюсы. Применяется при паке сильно окисленных металлов, низколегированных сталей, никеля, а так же их сплавов. После пайки обязательным условием является очистка места спаивания 5% раствором соды, чтобы погасить кислотную активность и выедание металла. Паяльная кислота особо эффективна при температуре 270 – 330 градусов.

Паяльная кислота ПЭТ – оптимальная температура процесса пайки с ее применением 150 – 320 градусов. Применяется при спаивании углеродистых сталей, латуни, меди, никеля.

Паяльный жир – существует в двух видах: активный и нейтральный. Применяется для окисленных деталей, состоящих из черного или цветного металла. Активный паяльный жир в радиоконструировании не применяется. Нейтральный паяльный жир не содержит активных компонентов, поэтомуможет использоваться для пайки радиодеталей.

БУРА – необходима при высокотемпературной пайке высокоулеродитсых металлов: чугуна, меди, стали и т.д.

ТАГС – флюс на глицериновой основе для радиомонтажа. Из-за остаточного сопротивления нуждается в отмывке спиртом.

Флюсы ЗИЛ – хорошо подходят спаивания стали, латуни, меди легкоплавкими припоями на основе висмута.

Ф-38Н ПЭТ – сильно химически активный флюс. Применяется для пайки быстро окисляемых на воздухе металлов при температуре выше 300 градусов. Им паяют нихром, манганин, бронзу. Обязательное применение при его использовании средств индивидуальной защиты. Промывка щелочью так же обязательна

Активные флюсы ФИМ — пайка окисленного серебра, платины. Требует отмывки водном раствором с содержанием соды. В составе флюса фосфорная кислота.

ФКДТ и ФКТ ПЭТ – популярный неактивный флюс широкого применения для лужения проводов и медных контактов в РЭА.

ФТС – бесканифольный пассивный флюс без дыма. Предназначен для пайки радиодеталей.

Паяльная паста «Тиноль» — специальный химический флюс для пайки SMD радиодеталей термофеном паяльной станции.

Флюс-гель ТТ – флюс с индикатором химической активности красноватого оттенка для широкого спектра пайки. При воздействии температурой обесцвечивается, указывая на отсутствие активных компонентов. Не требует отмывки.

СТ-61 – паяльная паста пассивная. А – температура плавления +200 градусов, В – для компьютерных и мобильных радио запчастей, С – канифоль.

Импортные флюсы

IF 8001 Interflux – один из лучших флюсов для бессвинцовой пайки SMD компонентов, в том числе и работы с BGA чипами. Довольно дорогой. Не требует смывания.

IF 8300 BGA Interflux (30cc) – для пайки корпусов BGA. Представляет собой гель. Без вредного галогена.

IF 9007 Interflux BGA – паяльная безотмывочная паста для пайки свинцовым припоем. После работы оставляет едва заметный слой флюса с высоким удельным сопротивлением.

FMKANC32-005 – крем слабоактивированный безотмывочный. Показывает хорошие результаты при пайке BGA чипов и работе с инфракрасными паяльными станциями.

Классификация импортных флюсов

Нередко в маркировке импортных флюсов можно встретить маркировочные символы. Рассмотрим ниже их обозначение.

«R» — канифоль, которая идет либо в чистом виде, либо в виде раствора (спирто-канифоль). Химически пассивный флюс, поэтому перед применением требует ручной зачистки поверхности спаиваемых компонентов от окислов. После окончания работ требует отмывки спиртом или ацетоном.

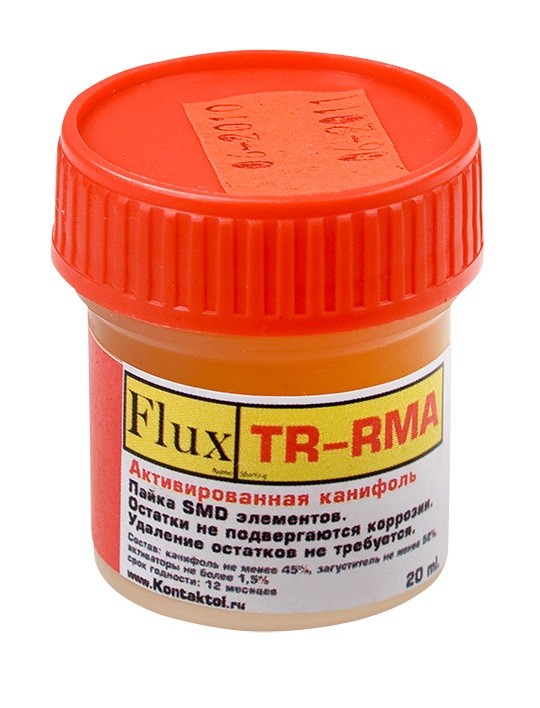

«RMA» — флюс на основе канифоли с небольшим добавлением активаторов (органических кислот и их соединениями). При термической обработке кислотосодержащие активаторы испаряются. Для их применения необходима вытяжка. Оптимальная пайка достигается с использованием горячего воздуха.

«RA» — активированная канифоль. По заверению производителей из-за низкой активности кислот не оказывает коррозийных процессов на место пайки, поэтому не требует отмывки. Мы бы все таки рекомендовали после работы с ним использовать слабый раствор щелочи или спирт для отмывки, если речь не идет о BGA пайке!

«SRA» — кислотные флюсы активного действия для пайки нержавеющей стали, никеля. В электронике практически не используются из-за разрушающего действия кислот. После пайки таким флюсом изделие нуждается в тщательной отмывке спиртом или ацетоном.

Так же нередко к импортным флюсам к названию добавляют надпись «no clean», которая означает, что данный флюс не требует смывки. Такие флюсы нередко применяют при пайке радиокомпонентов, где очистка после пайки деталей затруднена физически. Например, при пайке BGA микросхем.

Для чего нужен флюс и паста при пайке:особенности паяльных флюсов

Наверняка нет такого человека, который бы не сталкивался с тем, что он задаётся вопросом, как эффективно осуществить соединение разорванных металлических частей, и неважно как это произошло механическим путём, или при помощи разрыва другой природы. В данном случае многие правдиво задают вопрос, для чего нужен флюс при пайке, и какие характерности препаратов.

Использование флюса при пайке

Определение и терминология

Для того чтобы понять зачем нужен флюс при пайке, необходимо обратиться к первоисточникам и терминологии, которая позволит ясно раскрыть картину. Флюсы являются стойкими и активными химическими веществами, которые в процессе пайки обеспечивают очистку поверхности от образования загрязнений, а также оксидных плёнок. В итоге образуется натяжение поверхности, в результате которого обеспечивается качественное растекание припоя. Дополнительно нужно понимать, для чего нужен паяльный флюс, это качественная защита рабочего места обработки поверхности изделия от воздействия внешней рабочей среды окружающей природы.

Далее, главный принцип флюса – это подготовка рабочего места соединения изделий, которые должны будут прикрепить одну часть изделия к другому.  При решении задачи, зачем флюс при пайке используется, руководствуемся некоторыми критериями:

  • Для флюса температура плавления должна быть на порядок ниже, чем для припоя, это обязательное условие и требование качественного обеспечения соединения изделий.
  • Флюс не должен никаким образов взаимодействовать в процессе пайки с припоем. Если мы осуществляет технологическую работу, то каждый компонент должен образовать два независимых слоя обеспечения качества соединения обрабатываемых изделий.
  • Для газообразных характеристик флюса, последний должен обеспечить плавное растекание припоя по поверхности.
  • Для жидкого флюса обязательным условием является отличная растекаемость и смачиваемость всех обрабатываемых изделий.
  • Флюс должен любым способом разрушать и удалять образуемые на поверхности неметаллические образующиеся характеристики в виде плёнки.
  • Ко всем паяемым сплавам, а также ко всем металлам, флюс должен иметь инертную природу и характеристику, которая указывает на минимально активную составляющую.

Что может быть в качестве материала для пайки

Технологический процесс паяния, и для чего нужна паяльная паста, подскажет одна из самых популярных технологий, где в качестве компонента используют 10 грамм хлорида аммония и 30 грамм химического компонента цинка хлорида, которые необходимо растворить в 60 миллиграммах водного раствора.

Точно таким же образом формируется вещество паяльная кислота или паяльная жидкость, которое готовятся из заранее подготовленного консервированного вещества в виде соляной кислоты и металлического цинка.

  • Заполняем фарфоровую посуду в равных долях соляной кислотой и порционными частями цинка.
  • Заполняя цинком, в кислоте происходит выделение кислорода, в итоге образуется готовый препарат хлорид цинка.
  • После того, как начнётся замедление выделения кислорода, стеклянную посуду помещаем в тёплый раствор воды.
  • По окончании процесса должно произойти сливание жидкости, где остаётся не растворившийся цинк, к которому необходимо добавить нашатырный компонент, представленный как 2 граммы аммония, рассчитанного на 3 граммы металлического порошка цинка.

«Важно!

Не обязательно нужно сливать жидкость, достаточно ее высушить или выпарить досуха плод воздействием тёплой воды. В непосредственной части пайки можно добавить водный раствор в соотношении 1:2. »

Особенности флюсовых компонентов

Не стоит обольщаться тем, что этот простейший флюсовый препарат подойдёт практически ко всем металлическим поверхностям.

Флюс для пайки алюминия

Согласно ТУ и ГОСТ существует определённый критерий препаратов, которые по степени эффективности можно разделить на 3 условные группы:

  • Защитные или некоррозионные компоненты. Благодаря невысокой активности препаратов, такие вещества слабо очищают обрабатываемую поверхность. Как правило, не коррозионная группа используется для сплавов меди, а также для медных групп, которые имеют покрытия из кадмия, серебра или олова. По всем правилам данной группы, все задействованные припои должны быть легкоплавными. К данной группе относятся традиционная канифоль, вазелин простой группы, а также древесные смолы, стеарин и восковые компоненты.
  • Слабая коррозионная группа. Для этой группы характерно растворение в спиртовых растворах, воде, а также в минеральных и органических веществах природного и искусственного происхождения, например стеариновая кислота, олеиновая кислота, молочный и растительный жир. Ко всем материалам добавляется канифоль, которая играет антикоррозионную роль. В процессе пайки, слабая группа эффективно разлагается, испаряется и под воздействием температуры сгорает.
  • Сильная коррозионная группа. В этом классе используют фториды и хлориды металлической группы, а также сильнейшие неорганические кислоты. Этот тип флюсов способен удалять стойкие плёночные группы, которые характерны для цветных, а также для черных металлов. Все исследуемые коррозионные материалы изготавливаются как в виде жидких паст, так и в твёрдом состоянии.

Технические регламенты

Единый государственный регламент определён для флюсов, которые используются для сварочных работ, в этом случае применяют ГОСТ 9087-81. В радиоэлектронной отрасли также применяют технический стандарт, который имеет свою маркировку, это ГОСТ Р 56427-2015, который распространяется на безсвинцовую технологию.  Кроме этого, данный регламент был разработан на основе ранее утверждённых и действующих регламентов, в частности:

  • ГОСТ 17325—79 Пайка и лужение.
  • ГОСТ Р 53429—2009 Платы печатные.
  • ГОСТ 29137—91 Формовка выводов и установка изделий электронной техники на печатные платы.
  • ГОСТ 23752—79 Платы печатные

Кроме этого, существует ряд подведомственных нормативных актов, которые имеют отраслевую структуру использования.

Заключение

При проведении работ связанные с пайкой микросхем или при соединении деталей изделий, необходимо строго соблюдать требования техники безопасности. При проведении работ, необходимо обеспечить качественную вентиляцию помещения, по окончании технологического процесса, необходимо тщательно проветрить комнату. Все операции необходимо выполнять только в защитных средствах, как для рук, так и для глаз и органов дыхания. В ряде отраслевых стандартах можно увидеть технические регламенты на маски и другие средства защиты. В домашних условиях пайку необходимо осуществлять только в проветриваемом помещении, по окончании необходимо вымыть руки с мылом и убрать все препараты в недоступное место для детей.

Видео: зачем нужен флюс для пайки?



Общие сведения о пайке - Часть 4: Как использовать флюс при пайке электроники

Пару недель назад я проходил раз в два года процесс продления регистрации на машину моей жены. После тестирования машины и оплаты пошлины мне выдали две маленькие таблички с датой регистрации на номерных знаках. Тем не менее, вы должны быть осторожны, потому что, если их неправильно нанести, эти ярлыки могут отсоединиться во время движения по дороге. Это может привести к импровизированной встрече на дороге с полицейским, который потребует, чтобы вы заплатили дополнительные сборы.Ключ к предотвращению этого - перед нанесением этикеток убедитесь, что поверхность номерного знака чистая и сухая.

Тот же принцип применяется, когда электронные компоненты припаяны к печатной плате. Если металлическая поверхность платы не очищена и не подготовлена ​​для пайки, вы не получите хорошей металлургической связи между поверхностями. И если оплата штрафных санкций из-за отсутствия текущих номерных знаков на вашем автомобиле обходится дорого, просто подождите, пока вы не начнете получать счета за отказы компонентов на ваших печатных платах из-за плохих паяных соединений.Ключом к получению хорошего паяного соединения является использование химического чистящего средства, известного как флюс, до и во время процесса пайки. Вот более подробный обзор всего этого и того, как использовать флюс при пайке электроники.

Определение и объяснение того, как использовать флюс при пайке электроники

Flux - это химическое чистящее средство, используемое до и во время процесса пайки электронных компонентов на печатные платы. Флюс используется как при ручной пайке вручную, так и в различных автоматизированных процессах, используемых контрактными производителями печатных плат.Основное назначение флюса - подготовка металлических поверхностей к пайке путем очистки и удаления любых оксидов и загрязнений. Оксиды образуются при контакте металла с воздухом и могут препятствовать образованию хороших паяных соединений. Флюс также защищает металлические поверхности от повторного окисления во время пайки и помогает процессу пайки, изменяя поверхностное натяжение расплавленного припоя.

Флюс состоит из основного материала и активатора - химического вещества, которое способствует лучшему смачиванию припоя за счет удаления оксидов с металла.Он также содержит другие растворители и добавки, которые помогают в процессе пайки, а также препятствуют коррозии. Флюс может быть твердым, пастообразным или жидким в зависимости от того, как и где он будет использоваться. Для ручной пайки флюс можно нанести ручкой для флюса или обычно он находится в сердечнике припоя, который использует большинство технических специалистов. Для автоматизированных процессов пайки, используемых CM при производстве печатных плат, существует несколько различных способов нанесения флюса.

Применение различных типов флюсов

Согласно IPC J-STD-004B для пайки электроники используются флюсы трех различных категорий.Эти категории: Канифоль и заменители канифоли водорастворимые и не требующие очистки. Внутри этих категорий находятся различные типы и химический состав флюсов в зависимости от потребностей компонентов и плат, подлежащих пайке. В зависимости от автоматизированного процесса пайки, используемого вашим контрактным производителем, флюс будет применяться следующими способами:

  • Пайка волной: Флюс, используемый для пайки волной, обычно состоит из большего количества растворителей, чем флюс, используемый для других применений, и будет распылен на плату до того, как он пройдет через волну припоя.Оказавшись на месте, флюс очистит компоненты, которые должны быть припаяны, чтобы удалить любые образовавшиеся оксидные слои. Если на плате используется менее агрессивный тип флюса, то перед нанесением флюса плата должна пройти предварительную очистку.
  • Припой оплавление: Для плат, которые подвергаются процессу оплавления припоя, используется паста, состоящая из липкого флюса и небольших шариков металлического припоя. Эта паяльная паста удерживает детали на месте до тех пор, пока тепло печи не заставит частицы припоя оплавиться.Мало того, что металлические поверхности очищаются флюсом, пастообразный характер флюса изолирует воздух, предотвращая дальнейшее окисление. Флюс для паяльной пасты также содержит добавки для улучшения характеристик текучести припоя при его плавлении.
  • Селективная пайка: Флюс, используемый для процессов селективной пайки, наносится либо распылением, либо с помощью более точного процесса капельно-струйной пайки.

Метод, которым флюс наносится на каждый из этих процессов пайки, тщательно контролируется, чтобы гарантировать, что флюс может выполнять свою работу без нарушения целостности процесса пайки.Например, если используется паяльная паста, в которой концентрация растворителей выше, чем у других типов паст, может возникнуть проблема, если флюс нагревается слишком быстро. Нагретые растворители могут выделять газ, образуя пустоты в паяном соединении, и разбрызгивать расплавленный припой на участки платы, которые не следует паять. По этой причине процесс оплавления припоя тщательно контролируется с помощью стадий предварительного нагрева, температурной выдержки и оплавления.

DFM для печатных плат HDI

Загрузить сейчас

Флюс для очистки электроники

Еще одним аспектом флюса является необходимость очистки печатной платы после того, как он выполнил свою работу.Некоторые флюсы вызывают коррозию, и их остатки могут продолжать свою активность и повредить печатную плату еще долгое время после ее изготовления. Каждая из трех упомянутых выше категорий флюсов имеет свои собственные потребности в очистке:

  • Канифоль На основе: Этот флюс необходимо очищать специальными химическими растворителями, которые обычно содержат фторуглероды.
  • Водорастворимый: Существует множество чистящих средств, которые можно использовать для водорастворимых флюсов, таких как деионизированная вода и моющие средства.
  • Без очистки: Судя по названию, эти флюсы практически не требуют очистки. Обычно любая очистка имеет больше эстетической привлекательности, чем фактическое загрязнение. Однако остаточный флюс, не требующий очистки, может снизить эффективность адгезии конформных покрытий, поэтому все же рекомендуется некоторая очистка.

Для более агрессивных флюсов необходима очистка. Некоторые процессы производства печатных плат, такие как экранированные области печатной платы, которые подвергаются пайке волной, потенциально могут скрывать остатки флюса.Этот остаточный флюс со временем может вызвать серьезные проблемы для печатной платы, если ее не очистить. Однако, помимо коррозионных проблем более активных флюсов, даже остатки неочищенных флюсов могут мешать тестированию печатных плат, оптическому инспекционному оборудованию и некоторым чувствительным электронным компонентам. В общем, по возможности лучше очищать остатки флюса.

Чего можно ожидать от контрактного производителя

Существует множество различных категорий, типов и составов флюсов для пайки, так же как существует множество различных типов припоев и процессов пайки.Чтобы быть уверенным, что конструкция вашей печатной платы будет изготавливаться правильно с наилучшим сочетанием материалов и процессов, вам необходимо работать с CM, который полностью понимает все это. Ваш менеджер по маркетингу должен иметь многолетний опыт работы с этими различными материалами, а также оборудование и ресурсы для облегчения этих процессов.

What The Flux: Как вообще работает припой?

Паяю давно и горжусь своими способностями. Не скажу, что я лучший паяльщик, но я неплохо владею этим важным мастерством - по крайней мере, для сквозной и «традиционной» пайки; У меня еще не было большой практики в SMD.Я уверен, что смогу сделать хорошее, прочное, стабильное соединение, которое будет электрически и механически исправным практически для любого провода или проводника.

Но, как и многие из нас, я изучил пайку как практический навык; соедините припой и утюг, наблюдайте за результатами, повторяйте то, что работает, и избегайте того, что не работает. Кажется, что добавление небольшой внутренней информации может помочь мне улучшить свои навыки, поэтому я начал изучать, что происходит механически и химически внутри паяного соединения.

Припой! = Металлический клей

Неудивительно, что, как и другие методы обработки металлов, пайка имеет строгое определение. Пайка - это соединение металлов путем плавления присадочного металла в стыке. В отличие от сварки плавится только присадочный металл - припой. Соединяемые металлы обычно имеют гораздо более высокую температуру плавления, чем припой. В этом отношении пайка аналогична пайке; даже несмотря на то, что присадочный металл при пайке плавится при гораздо более высокой температуре, чем припой, соединенные металлы все равно не плавятся.

Металлургические детали самого припоя можно было бы обсудить целиком и полностью, но для наших целей это довольно простая вещь. Припой - это просто сплав, который плавится при определенной температуре. В электронике королем припоев в течение многих лет был сплав, состоящий из 60% олова и 40% свинца. Новые правила в ответ на экологические проблемы привели к разработке различных бессвинцовых сплавов, но, независимо от их состава, работа с припоем довольно проста. Припой должен плавиться при предсказуемой температуре и сохранять свои механические и электрические свойства при затвердевании.Другими словами, припой должен быть достаточно прочным, чтобы физически удерживать соединение вместе, не привнося в соединение каких-либо нежелательных электрических свойств.

Интерметаллическое соединение. Источник: Indium Corp

Однако припой должен делать больше, чем просто плавиться и затвердевать. Люди, кажется, думают о припое как о каком-то «металлическом клее» - нанесите его в жидком виде и дайте ему затвердеть, чтобы соединить соединение. Однако это только часть картины. Чтобы паяное соединение было электрически и механически прочным, припой должен смачивать соединяемые металлы.В контексте пайки смачивание - это процесс, при котором расплавленный припой частично растворяется в основном металле меди, образуя область, которая частично состоит из припоя и частично из меди. Это создает интерметаллическое соединение , и это ключ к пайке. В большинстве припоев расплавленное олово является основным растворителем, который растворяется в медной подложке и образует интерметаллическую связь, которая электрически и механически стабилизирует соединение.

Интерметаллические соединения необходимы для хорошего паяного соединения, но, как и многое другое, слишком много хорошего может быть плохим.Интерметаллиды имеют тенденцию быть хрупкими, поэтому, если интерметаллический слой слишком толстый, соединение может быть механически слабым. В интерметаллическом слое также могут быть пустоты, которые усугубляют механическую нестабильность.

Поддержание чистоты

Все мы знаем, что флюс имеет решающее значение для качества паяных соединений. Но что такое флюс, и почему производители припоев утруждают себя тем, что вставляют его в сердцевину припоя?

Важность флюса обусловлена ​​его способностью бороться со смертельным врагом припоя: оксидами металлов.Оксиды металлов не подходят для паяных соединений - припой не будет должным образом смачивать соединение, когда есть покрытие из оксида металла. Флюсы предназначены для удаления оксидов металлов во время пайки соединения. Предварительная очистка металлов не режет их, к тому времени, когда в припой поступает кислород воздуха, слой оксида металла восстанавливается в достаточной степени, чтобы испортить смачивание припоя.

Электронный припой обычно имеет флюс из канифоли. Канифоль - это натуральный продукт, полученный из сосны, в частности из сосны лоблоловой и длиннолистной для производства канифоли в США.Он имеет то преимущество, что он более или менее инертен при комнатной температуре, но имеет высокую кислотность в жидком состоянии и имеет температуру плавления немного ниже, чем у припоя. Таким образом, канифольный сердечник электронного припоя будет плавиться перед припоем, стекая в стык и вокруг него. Кислая жидкость вступает в реакцию с оксидами металлов, обнажая чистый металл для смачивания припоя. Кислый жидкий флюс превращает оксиды металлов в соли металлов и воду, которые обычно блокируются во флюсе, когда он затвердевает. Продукты реакции в этот момент обычно безвредны, но некоторые процессы все же требуют удаления использованного флюса.

Конечно, пайка - это гораздо больше, но это основные сведения о том, что происходит внутри этой капли припоя на конце вашего утюга.

Пять заблуждений о флюсе | Группа продуктов Harris

Боб Хенсон

В Harris Products Group мы продаем много припоев и припоев. За прошедшие годы мы заметили некоторые недопонимания относительно важности флюса для создания качественного паяного соединения.Вот пять наиболее распространенных заблуждений о потоках.

Заблуждение №1: флюс - это очиститель.
Это не совсем так. Перед нанесением флюса необходимо очистить паяемые детали. Грязь, мусор, масло и жир следует удалить в первую очередь в любом процессе пайки или пайки. Оксиды также можно удалить с помощью металлической щетки или тампона из стальной ваты. Как только детали станут чистыми, внутри и снаружи, самое время нанести флюс.

Флюс фактически предназначен для поглощения оксидов, образующихся при нагревании деталей в процессе пайки.Когда вы используете установку для пайки на кислородной основе, такую ​​как кислородно-ацетилен, альтернативное топливо и даже воздушное топливо, вы будете производить оксиды в процессе нагрева. Флюс поглощает эти оксиды и предотвращает ухудшение качества паяного соединения.


Серебряная пайка с флюсом

Заблуждение № 2: я могу использовать один и тот же флюс для каждой работы.
Ваш флюс должен быть активным при той же температуре, что и ваш расходный сплав. Флюсы представляют собой смесь химических веществ, включая фториды и фторбораты.Пропорции и дополнительные химические вещества определяют активный диапазон температур для флюса. Использование флюса с правильным диапазоном температур гарантирует, что флюс может вытесняться расплавленным сплавом.

Для сплавов

Harris рекомендован выбор сплавов, а полное руководство включено в Руководство по пайке и пайке на нашем веб-сайте. Помните, что для пайки меди с медью не требуется флюс.

Вот несколько распространенных комбинаций:

  • Использование припоя Stay-Brite® - паяльные флюсы Stay-Clean®
  • Использование припоя Bridgit® - водорастворимая паста Bridget® Flux
  • Припайка меди к латуни с использованием Stay-Silv®, Harris 0, Blockade® или Dynaflow® - белый припой Stay-Silv®
  • Пайка стали с использованием Safety-Silv® - Белый припой Stay-Silv®
  • Пайка нержавеющей стали припоями Safety-Silv® - Stay-Silv® Black Flux
  • Индукционная пайка - Stay-Silv® Black Flux
  • Пайка алюминия с использованием Al-Solder® - Паяльный флюс для алюминия Stay-Clean®
  • Пайка алюминия с Al-Braze® - Albraze® EC Flux

Поскольку активная температура флюса совпадает с активной температурой сплава, вы можете фактически определить идеальную температуру горелки для пайки по поведению флюса.Когда он начинает становиться прозрачным, вы знаете, что достигли нужной температуры. Если он не погаснет, значит, вам нужно больше тепла.

Заблуждение № 3: Очистка флюса - это боль.
Удаление остатков флюса - важный этап процесса пайки. При правильном использовании флюса его можно удалить тряпкой или кистью с небольшим количеством воды. Если не чистить детали, флюс со временем может стать коррозионным. Со временем это также может повлиять на производительность детали.

Однако, если вы перегреете во время пайки, флюс может обугливаться или выгорать на детали.Чтобы удалить это, вам может понадобиться металлическая щетка или даже шлифовка или другие механические средства. Многие области пайки в производственных условиях выиграют от постоянной высоты пламени и температуры. Это предотвратит перегрев детали и перегрев флюса.

Заблуждение №4: я могу продлить срок службы флюса, разбавив его водой.
Флюсы теряют свою эффективность при разбавлении водой. Разбавление флюса может существенно повлиять на качество вашей пайки, в том числе:

  • Обжиг или обугливание металлов.Если во флюсе недостаточно химикатов, он больше не сможет поглощать оксиды. Эти оксиды затем горят и обугливаются, влияя на металл. Чтобы удалить это горение и обугливание, вам могут потребоваться дополнительные действия по очистке флюса, включая шлифовку или другие механические средства. Часто это дороже, чем простое использование флюса с предполагаемой прочностью.
  • Предотвращение попадания сплава в стык или пространство. В отсутствие флюса из-за того, что он серьезно разбавлен или неравномерно смешан с водой, расходный сплав не скатывается, как должен, и течет в соединение.Целостность соединения нарушена из-за отсутствия флюса. Даже если вам удастся припаять его, вам, вероятно, придется переделывать или повторно паять соединение.

Harris Stay-Clean Liquid Flux в 1937 году

Заблуждение № 5: Неважно, у кого я покупаю флюс.
При выборе плавящегося сплава для вас важны качество и стабильность. Это не менее важно при выборе флюса. Обеспечение того, чтобы ваши материалы работали каждый раз одинаково, позволяет вам каждый раз производить высококачественный конечный продукт.Harris Products Group применяет строгие стандарты качества ко всей своей продукции, включая флюсы.

Все флюсы Harris соответствуют стандартам AWS A5.31 на основе соответствующей классификации. Помимо отдельных флюсов, Harris также продает различные сплавы с порошковой сердцевиной, обеспечивая комплексное решение. Эти продукты включают Safety-Silv® 45FC, Cor-Al и другие.

Harris имеет долгую историю создания флюсов, начиная с 1937 года, когда Джо Харрис разработал Stay-Clean, жидкий флюс для пайки.Это было настолько хорошо принято на рынке, что Харрис изменил свою бизнес-модель с ремонта автомобилей на продажу флюсов. На протяжении почти столетия Harris Products Group находится в авангарде создания инновационных и высококачественных продуктов. Наша команда инженеров продолжает разрабатывать продукты, чтобы удовлетворить потребности профессионалов в производственной среде и в этой области.


Боб Хенсон

Боб Хенсон является техническим директором Harris Products Group и имеет более 40 лет опыта в области соединения металлов.Он является автором или соавтором нескольких патентов и имеет множество опубликованных статей.

Боб работает во многих отраслевых организациях и комитетах. Он является пожизненным членом Американского сварочного общества (AWS) и возглавляет комитет A5H, который составляет спецификации для припоев и флюсов. Боб также является членом Комитета производителей пайки AWS, Группы технической деятельности США, которая рассматривает международные документы по пайке ISO, и Комитета AWS A5 по присадочным металлам, который рассматривает спецификации электродов для дуговой сварки, стержней для газовой сварки и других присадочных металлов, охватывающих как черные и цветные металлы.Боб работает в техническом комитете National Skills USA HVACR и является председателем соревнований по пайке Skills HVACR. Он является членом RSES и членом Консультативного совета производителей RSES.


Паяльный флюс, паста и проволока, прутковый припой, флюсовые ручки, разбавители и припойная проволока - GoKimco

GoKimco - один из ведущих мировых поставщиков эргономичных ручных инструментов электронного уровня, паяльного оборудования, паст, проводов и т. Д.Эти продукты предназначены для использования на различных рынках, включая аэрокосмическую промышленность, промышленную электронику, производство ювелирных изделий, литье пластмасс, а также для хобби и ремесел. Он нацелен на поставку продуктов высочайшего стандарта и хорошего качества, обеспечивающих чистые результаты без необходимости дополнительной очистки.

В зависимости от типа материала и области применения вы можете выбрать один из множества доступных инструментов -

  • Прутковый припой из сплава без свинца и серебра Kester для контроля структуры зерен в паяном соединении, а также для минимизации растворения меди в ванне с припоем.
  • Жидкий флюс для активированной канифоли разработан для флюсов, когда неактивированные и слабо активированные канифольные флюсы слишком неактивны для удаления оксидов металлов. Также подходит для пайки электронных сборок, требующих мгновенного смачивания и отличного капиллярного потока.
  • Ручки для удаления флюса для удобной очистки от остатков флюса.
  • Флюс для пайки с низким содержанием твердых частиц без очистки , который разработан для пайки волной обычных и поверхностных сборок печатных плат.Он улучшает паяемость, термостабильность и сопротивление изоляции поверхности, а также обеспечивает лучшее смачивание и самые блестящие паяные соединения среди всех не требующих очистки химикатов на основе растворителей.
  • BonKote Refillable ESD-Safe Flux Dispensing Pen с тонким нейлоновым наконечником, который позволяет точно дозировать флюс в рабочей зоне, исключая попадание капель и затоплений.
  • SMD Tack Flux идеально подходит для всех операций по пайке и демонтажу, легко очищается и не растекается по всей печатной плате при нанесении.
  • Бессвинцовая паяльная паста Kester без очистки разработана для использования в атмосфере воздуха и азота и удовлетворяет тепловым требованиям бессвинцовых сплавов.
  • Kester Wire Solder, 44 Активированная канифоль для большего, с высокой мобильностью и быстрым растеканием, что обеспечивает надежную пайку на производственной линии.
  • Chemtronics CM8 Solder Mask - это быстро отверждаемый, легко удаляемый маскирующий агент, который защищает участки без компонентов во время пайки волной припоя.

Наряду с широким ассортиментом паяльных инструментов, ножниц, паст и проводов, вы также можете делать покупки из множества других доступных товаров по доступным ценам. Все инструменты предназначены для использования в различных промышленных областях с легкостью и точностью.

Вот эта альтернатива паяльному флюсу, которую вы должны попробовать! - Welding Mastermind

Если вы много занимаетесь пайкой, у вас, вероятно, есть опыт использования различных типов паяльного флюса. Но знаете ли вы, что есть несколько самостоятельных альтернатив флюсу, которые намного дешевле, чем коммерческий флюс?

Вазелин - одна из лучших альтернатив флюсу, которую вы можете использовать.Он так же эффективен, как и коммерческий флюс, стоит примерно вдвое дешевле, и у большинства людей он уже есть под рукой.

Так можно ли паять без промышленного флюса? Как использовать вазелин в качестве альтернативы флюсу? Есть ли какие-нибудь другие хорошие альтернативы флюсу, которые вы могли бы использовать вместо этого? Продолжайте читать, чтобы найти ответы на эти и другие вопросы.

Вазелин: лучшая альтернатива флюсу для пайки

Скорее всего, у вас где-то в доме есть контейнер с вазелином.Вазелин имеет широкий спектр применения и является одним из незаменимых компонентов для любого мастера. Это, пожалуй, лучшая альтернатива коммерческому флюсу, который вы можете использовать.

Что делает вазелин таким эффективным?

Он состоит из парафина и минеральных масел, что делает его антикоррозийным, поэтому вам не нужно беспокоиться о том, что он повредит припой или паяемый объект. Это также отличный очиститель, который не только удаляет любую грязь или сажу, но и удаляет оксиды металлов, которые в противном случае ослабили бы вашу связь.

Многие люди обнаружили, что вазелин работает так же хорошо, как и коммерческий флюс. Добавьте к этому тот факт, что он обычно намного дешевле, быстро плавится от тепла паяльника и может безопасно использоваться для многих типов паяльных работ. Вазелин - единственная альтернатива флюсу, которую вы захотите проверить.

Можно ли паять без флюса?

При пайке флюс используется для удаления окисления с припаиваемых материалов, что, в свою очередь, обеспечивает более прочное соединение.Кроме того, использование флюса помогает расплавленному припою легче связываться с тем, что вы паяете. Без флюса припой может прилипнуть к паяльнику, а не к паяльному объекту.

Очевидно, что флюс является важным компонентом в процессе пайки, так что действительно ли можно отказаться от использования флюса?

Дело в том, что вам не обязательно использовать коммерческий флюс, но вы должны использовать что-то, что выполняет ту же работу.

Вот где приходит альтернатива флюсу своими руками.

Другие альтернативы флюсу

Что делать, если вы находитесь в процессе выполнения работы или проекта и у вас нет под рукой вазелина? Возможно, у вас не будет времени бежать в магазин. Есть ли еще что-нибудь, что вы могли бы использовать?

К счастью, вазелин - не единственное вещество, которое действует так же, как коммерческий флюс. Некоторые другие хорошие альтернативы флюсу описаны ниже.

Лимонный сок

Если у вас есть несколько лимонов или лимонный сок, купленный в магазине, он отлично подойдет как кислый флюс для дома.

Высокое содержание лимонной кислоты в лимонном соке может удалить оксиды металлов так же легко, как вазелин или коммерческий флюс. Хотя использование лимонов в долгосрочной перспективе может обойтись дорого, это отличная альтернатива флюсу, если у вас не хватает времени, и это все, что у вас есть под рукой.

Если вы используете лимоны, выжимайте столько сока, сколько считаете нужным для работы. Для небольших работ вам может понадобиться только один лимон или даже половина одного, но для более крупных работ или если вы хотите, чтобы немного осталось для будущих работ, вы можете сделать сок из нескольких лимонов.

Процедите сок, чтобы удалить все семена и мякоть. Перемешайте несколько секунд, снова процедите и помешивайте еще несколько секунд. Вы можете использовать этот самодельный флюс сразу или оставить его на потом. Не храните его в холодильнике, так как это сделает его менее эффективным.

Самодельный флюс из сосновой смолы

Если вы живете в районе с большим количеством сосен, у вас могут быть сосновые шишки под рукой. Деготь в сосновых шишках часто является активным ингредиентом коммерческого флюса, , и вы также можете использовать его в качестве флюса для дома.Если у вас достаточно сосновых шишек, вы можете сэкономить на будущей работе.

Соберите несколько шишек и удалите листья шишек. Поместите их в миску или другую емкость с крышкой, чтобы не пролить, и полейте денатурированным этиловым спиртом. Накройте емкость и дайте смеси постоять не менее 8–12 часов.

Спирт растворяет сосновую смолу с листьев. Как только это произойдет, процедите смесь, чтобы удалить листья и любые другие мелкие частицы мусора.Теперь вы можете использовать смесь соснового дегтя и спирта в качестве флюса.

Очевидно, что этот метод требует немного времени, поэтому он может быть не лучшим выбором, если у вас не хватает времени. Однако, если вы хотите сэкономить деньги и иметь доступ к большому количеству сосновых шишек, это отличный способ заранее сделать флюс своими руками, чтобы они у вас всегда были под рукой.

Самодельный флюс для канифоли

Канифоль, изготовленная из кристаллизованной колонии, имеет множество различных применений, включая улучшение сцепления при скалолазании и других видах спорта, а также добавление сопротивления смычкам скрипки. Это также обычный ингредиент в коммерческом припое.

У вас может валяться канифоль, если в вашем доме есть скрипач или любитель спорта на открытом воздухе, или если вы используете ее для других проектов, сделанных своими руками. Чтобы приготовить самодельный канифольный флюс, поместите кусочки канифоли в емкость и залейте их растворителем, например изопропиловым спиртом или жидкостью для снятия лака.

Растворитель растворяет канифоль. Если канифоль находится в больших кусках, этот процесс может занять некоторое время. Один из вариантов - заранее раздавить канифоль.Так он растворится намного быстрее.

Когда канифоль растворяется, самодельный флюс готов к использованию.

Я помогу вам улучшить качество сварки!

Подпишитесь на мою еженедельную рассылку и получайте полезные советы, инструменты и теории о сварке и соединении.

Требуется еще один шаг!

Подтвердите подписку Электронная почта в вашем почтовом ящике. Ссылка действительна всего 60 минут.

Как паять с использованием альтернативы флюсу

  • Очистите поверхность для пайки . Удалите пыль и частицы грязи и убедитесь, что они высохли, прежде чем начать. Если вы используете вазелин, он может служить вашим очистителем и флюсом. Нанесите небольшое количество вазелина на поверхность, затем вытрите бумажным полотенцем.
  • Используйте самодельный флюс или альтернативу флюсу. При использовании вазелина нет необходимости повторно наносить его, если вы уже использовали его для очистки. Если вы используете лимонный сок или другую альтернативу жидкому флюсу, нанесите жидкость на пораженный участок с помощью Qtip или маленькой кисти.
  • Используйте свой паяльник для нанесения расплавленного припоя. Если у вас возникли проблемы с прилипанием припоя к паяемому объекту, возможно, вам придется повторно нанести флюс. Это не должно быть проблемой, если вы с самого начала не применили слишком мало.
  • Дайте припою застыть как обычно. После затвердевания припоя проверьте прочность соединения. Если вы нанесли достаточное количество альтернативного флюса и не испытали никаких проблем с нанесением припоя, то соединение должно быть хорошим.Поздравляю! Вы просто эффективно использовали альтернативу флюсу своими руками!

Последние мысли

Вот и все. Хотя использование чего-либо в качестве флюса является важной частью пайки, существует множество дешевых и простых самостоятельных альтернатив флюсу, которые работают так же хорошо, как и коммерческие продукты.

Лучшей альтернативой флюсу является вазелин, потому что он дешев, эффективен, у большинства людей есть под рукой и может использоваться как очиститель. . Другими хорошими альтернативами являются лимонный сок, домашний флюс из сосновой смолы и самодельный канифольный флюс.Какую бы альтернативу флюсу вы ни использовали, убедитесь, что во время пайки используется достаточно, чтобы создать прочную связь.

Использованные исходники

Обновленный дом

Retro Tech Lab

Element14

Если вам понравилась эта статья, взгляните на мои другие статьи, которые я написал по этой теме!

Паяльный и промышленный флюс | Флюсы

Жидкие флюсы для пайки

Флюс # 5R # 5RMA # 5RA
Описание Термостабилизированный флюс на основе смолы Термостабилизированный флюс на основе смолы Термостабилизированный флюс на основе смолы
Диапазон температур пайки 125 ° C - 350 ° C 125 ° C - 350 ° C 125 ° C - 350 ° C
Металлизация под пайку Au, Ag, Pt, Pd, чистая Cu Au, Ag, Pt, Pd, чистая Cu, Sn, пластина припоя Ni, Rh, Cd, латунь, бронза, BeCu, Pb, окисленная Cu
Активация Ничего не добавлено Слабо активированный Полностью активировано
Содержание твердых веществ 47% 46% 44%
Экстракт водостойкости (Ом-см) > 100 000 > 100 000 > 50 000
Удельный вес .90 0,91 0,88
Температура кипения 84ºC 84ºC 84ºC
Температура воспламенения 11ºC 11ºC 11ºC
IPN 84072 84032 84039
Разбавитель # 8300 (номер детали 84041) - все флюсы
Удаление флюса

Поскольку остатки припоя флюсов типов R и RMA считаются некоррозионными, непроводящими и негигроскопичными, удаление флюса обычно не требуется.Если требуется очистка, ее лучше всего выполнить с помощью имеющегося в продаже средства для удаления остатков флюса.

Лучшая практика - всегда удалять остатки RA в электронике.

Стандартная упаковка

Эти жидкие флюсы для пайки упакованы в пластиковые контейнеры двух размеров:

  • 1 пинта США (0,473 литра)
  • 1 галлон США (3,785 литра)
NC-506 Флюс
Характеристики
  • Подходит для стержневых и стандартных шаровых решеток
  • Отличная паяемость со всеми распространенными металлизациями поверхностей
  • Неотмываемые остатки
  • Может использоваться для печати, погружения и нанесения штифтов
  • Обеспечивает высокую производительность в процессе BGA-печати
  • Подходит как для бессвинцовых, так и для SnPb-приложений
Введение

Флюс для шаровой аттачмента NC-506 - это тиксотропный флюс с низкой вязкостью, не требующий очистки, разработанный для использования в шариковой прикреплении к подложкам (производство BGA).Это особенно полезно в приложениях, требующих пайки к поверхностям с прочными оксидами, такими как никель. Его также можно использовать везде, где требуется флюс для прикрепления шариков, не требующий очистки, и он подходит для множества различных методов осаждения.

Недвижимость
Значение Метод испытаний
Тип флюса Классификация: ROL1 J-STD-004 (IPC-TM-650: 2.3.32 и 2.3.33)
Типичная вязкость: 320 кбит / с Brookfield HB DVII + -CP (5 об / мин)
SIR (Ом, посточистка): прошел (> 109 через 7 дней при 85ºC и относительной влажности 85%) J-STD-004 (IPC-TM-650: 2.6.3.3 IPC-B-24
Типичное кислотное число: 103 мг КОН / г Титрование
Типичная сила липкости: 250 г J-STD-005 (IPC-TM-650: 2.4,44)
Срок годности: 6 месяцев (от -20 ° C до + 5 ° C) * Изменение вязкости / исследование под микроскопом

Вся информация носит справочный характер. Не использовать в качестве входных спецификаций продукта.

Соединительный флюс WS-366
Преимущества
  • Отличная очищаемость, остатки удаляются водой комнатной температуры
  • Может использоваться для печати, погружения и нанесения штифтов
  • Обеспечивает высокую производительность в процессе BGA-печати
  • Отличная паяемость
  • Широкое технологическое окно
  • Подходит для SnPb, бессвинцовых и свинцовых применений
  • Разработан для приложений Flip-Chip
Введение

WS-366 Interconnect Flux - это пастообразный флюс с высокой вязкостью, предназначенный для использования в BGA-компонентах и ​​при установке на уровне плат.Его также можно использовать везде, где требуется водорастворимый флюс с отличной очищающей способностью.

Недвижимость
Тип флюса Классификация: h2
Цвет: от янтарного до коричневого
Срок службы трафарета: > 8 часов при комнатной температуре
Срок годности: 3 месяца при температуре от 0 до +30 ° C
SIR (Ом, посточистка): прошел (> 109 через 7 дней при 85ºC и относительной влажности 85%)
Типичная вязкость:
Брукфилд: 425 кбит / с при 5 об / мин
Содержание галогенидов: <3% Cl эквивалент
Кислотное число: 30-50
Прочность прилипания: 100-400 г

Вся информация носит справочный характер.Не использовать в качестве входных спецификаций продукта.

Пайка без флюса

Некоторые приложения очень чувствительны к использованию флюса из-за возможного присутствия остатков после оплавления. Кроме того, флюс может быть проблемой в условиях вакуума или в приложениях, в которых он не должен содержать коррозионных или летучих материалов.

Если золото используется для внешней металлизации соединяемых деталей, приемлемое смачивание может быть возможным без использования флюса.Если это невозможно, можно использовать восстановительную атмосферу для удаления оксидов, что приведет к достаточному смачиванию. Ниже приведены предложения и полезные советы по выбору восстановительной атмосферы, подходящей для вашего применения.

  • Общие восстановительные атмосферы:
    88% азота, 12% водорода
    90% азота, 10% водорода
    95% азота, 5% водорода
    100% водорода
  • Чем выше температура оплавления, тем эффективнее удаление окисления с помощью восстановительной атмосферы.Температура оплавления 350 ° C и выше является наилучшей для удаления оксидов.
  • Азот или аргон иногда используют при пайке без флюса, поскольку он предотвращает образование оксидов во время оплавления. Однако эти газы не удаляют ранее существовавшие оксиды при металлизации, это может делать только водород.

Пайка без флюса также используется при соединении двух подложек вместе, где остатки флюса могут отрицательно сказаться на работе конечного продукта.Например, пустоты из-за захвата флюса могут привести к плохой работе из-за пониженной электрической или теплопроводности.

В случае применения, когда восстановительная атмосфера нецелесообразна, две или более металлизации могут быть соединены с использованием флюса в первоначальном предварительном покрытии подложек. После завершения предварительного покрытия остатки флюса можно удалить с помощью подходящего растворителя. Затем очищенные детали можно собрать без флюса и в последний раз оплавить, чтобы соединить их.Этот метод особенно эффективен, когда необходимо соединить довольно большие куски, и улавливание флюса недопустимо.

Выбор флюса для пайки | Блог Simply Smarter Circuitry

Флюс предназначен для очистки металлических поверхностей перед их пайкой. Поскольку любые оксиды, которые остаются на металлической поверхности, могут привести к ухудшению паяных соединений, основная функция флюса заключается в раскислении металлических поверхностей без разложения. Флюс для припоя - важная часть электронного дизайна и ремонта.Давайте посмотрим на различные типы флюсов.

Канифольный флюс

Канифольный флюс, что неудивительно, состоит в основном из канифоли, которая извлекается из сока сосны и содержит активный ингредиент абиетиновую кислоту (могут присутствовать и другие кислоты). Существует три типа канифольного флюса - канифоль (R), канифоль умеренно активированная (RMA) и канифоль активированная (RA) - каждый из которых имеет разный уровень активаторов, агентов, позволяющих флюсу раскислять и очищать.

Канифольный флюс используется для очистки уже чистых поверхностей и не оставляет следов.Канифольный слабоактивированный флюс используется на более грязных поверхностях и оставляет больше остатков, чем обычный канифольный флюс; После использования канифольного флюса, вы можете использовать очиститель флюса для очистки поверхности. Флюс, активированный канифолью, лучше всего очищает, но оставляет после себя значительное количество остатков - из-за этого флюс, активированный канифолью, используется редко.

Водорастворимый флюс

Водорастворимый флюс, также называемый флюсом органической кислоты, обычно изготавливается на основе гликоля. Обратной стороной использования водорастворимого флюса является то, что он часто связывается с самой печатной платой или другими металлическими поверхностями и, как следствие, требует тщательной очистки.Кроме того, водорастворимый флюс обычно является более агрессивным окислителем, чем обычно требуется. Органический флюс более реактивен, чем флюс, активированный канифолью, и, следовательно, является более сильным очистителем.

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
