Фрезерный станок 675: технические характеристики, паспорт
Фрезерный станок 675 отличается от своих предшественников универсальностью. Он имеет 2 шпиндельные головки, обрабатывает детали во всех плоскостях. На нем производят расточку, фрезеровку по периметру сложных поверхностей и даже долбежку.
Содержание:
- 1 Для чего он предназначен?
- 2 Общий вид и органы управления
- 3 Особенности конструкции
- 3.1 Цепь главного движения
- 3.2 Цепь подач
- 3.3 Суппорт
- 3.4 Станина
- 3.5 Горизонтальный шпиндель
- 3.6 Вертикальный шпиндель
- 4 Угловой универсальный стол
- 4.1 Тиски
- 4.2 Круглый стол
- 4.3 Делительная головка
- 5 Технические характеристики
- 6 Кинематическая схема
- 7 Принципиальная электрическая схема
- 8 Руководство по эксплуатации
- 9 Паспорт широкоуниверсального станка
- 10 Дополнительная комплектация
- 11 Особенности модификации 675П
- 12 Аналоги
- 13 Отзывы
Для чего он предназначен?
Фрезерный широкоуниверсальный станок предназначен для работы на промышленных предприятиях.
Для обработки поверхности горизонтальным шпинделем используются фрезы:
- дисковые;
- цилиндрические;
- фасонные.
В работе поворотным шпинделем применяют торцевые и шпоночные фрезы.
В комплект модели 675 входят столы:
- поворотный с делительной головкой;
- наклонный.
Используя головки: резцовую, быстроходную долбежную, расточную, на станке можно выполнять работы:
- сверловку;
- зенкерование;
- расточку;
- долбежку.
На станке 675 производят планки, корпуса, подушки, рычаги, косозубые шестерни, детали со сложной конфигурацией. Точность обработки класса Н. Возможность к вертикальному шпинделю устанавливать горизонтальную поворотную головку делает станок универсальным. На нем можно обрабатывать все стороны и верхнюю поверхность детали, сверлить ее по всем плоскостям и под углом, делать расточку с высокой точностью.
Общий вид и органы управления

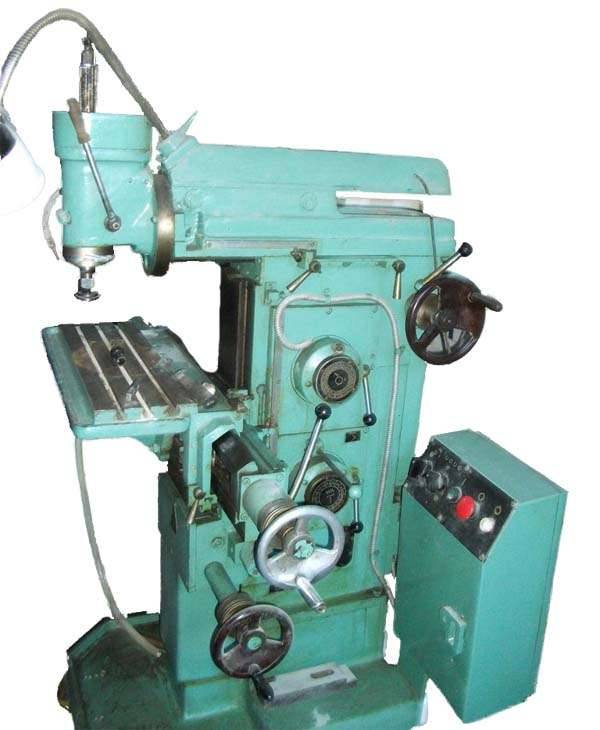

Основание высокое с электрическим ящиком сбоку и электродвигателем сзади. Коробка подач внутри толстостенной литой стойки. Коробка скоростей собрана в отдельном ящике и расположена сбоку. Консоль небольшого размера поднимается по направляющим, обеспечивая вертикальное перемещение детали.
На основной стол с Т-образными пазами устанавливаются дополнительные приспособления, включая съемный горизонтальный стол. Справа на стойке и столе расположены маховики для ручного перемещения стола и консоли. Там же кнопки пуска и рукоятка переключения скоростей вращения шпинделя.
Особенности конструкции
Фрезерный станок 675 отличается небольшими размерами при возможности обрабатывать заготовки длиной до 600 мм. Конструкция включает в себя два шпинделя, рабочий вертикальный стол и съемный горизонтальный. В комплект станка входит шкаф под приспособления и инструмент.
Цепь главного движения
К горизонтальному шпинделю вращение передается через зубчатое зацепление с барабанной шестерней, соединенной с коробкой скоростей.
Электродвигатель соединен с ведущим валом клиноременной передачей. Вертикальный шпиндель вращается через соединение коническими шестернями с горизонтальным двигателем. Настройка числа оборотов обеих рабочих органов производится одной рукояткой.
Цепь подач
Цепь подач передает движение сразу на 3 рабочих узла, обеспечивая перемещение по всем осям:
- суппорт – вертикальное;
- салазки – продольное;
- шпиндельная бабка – поперечное.
Ускоренный ход составляет 935 мм/мин. Рабочих подач 16, от 12,5 мм/мин до 400 мм/мин. Механизм подач работает от главного привода, получая вращение от коробки скоростей через зубчатое зацепление шестеренок.
Суппорт
Через суппорт осуществляется продольное и поперечное перемещение стола с деталью через ходовой винт и приводной вал. Направление перемещения по 3 направлениям включается одной крестовой рукояткой в сторону направления движения. Смазка деталей производится лубрикатором.
Станина
Станина имеет высокое основание.
Сверху расположен хобот, используемый при работе горизонтального шпинделя цилиндрическими фрезами. Сбоку в теле станины отлит ящик под коробку подач. Он закрывается дверцей. В передней части стойка с направляющими консоли.
Горизонтальный шпиндель
Горизонтальный шпиндель находится в верхней части станины, под хоботом. Он получает вращение от коробки скоростей через зубчатое зацепление. Шпиндельная бабка крепится на 2 радиальных опорах и стоит в 4 упорных подшипниках. Для крепления деталей в шпинделе имеется конус Морзе 4. При установке оправки с фрезами, используют серьгу.
Перемещение хобота ручное. Зажимается в рабочем положении справа 2 ручками. Скорость вращения регулируется ступенчато, имеет 16 положений. Перемещение шпиндельной бабки в горизонтальной оси ограничивают упоры. Смазка минеральным маслом осуществляется разбрызгиванием. Жидкость подается в поддон корпуса шпиндельной бабки.
Вертикальный шпиндель
Вертикальная головка относится к съемным узлам.
Она закрепляется к горизонтальной шпиндельной бабки двумя винтами и получает от нее вращение. Установка производится по рискам для соосности вращающихся деталей. Хобот отводится в заднее крайнее положение.
Вертикальный шпиндель вместе с головкой поворачивается на 90⁰ вручную по шкале, нанесенной на основании его корпуса, и фиксируется штифтами. Встроенная в корпус пружина уравновешивает гильзу при ее перемещении. Радиальные нагрузки гасятся двумя опорами. Осевые вибрации гасятся упорными подшипниками.
Угловой универсальный стол
Съемный угловой стол вешается на суппорт верхними шпонками. К рабочей поверхности прикручивается болтами. Он имеет 5 Т-образных пазов для крепления заготовки и вращает ее вокруг горизонтальной оси. Вращение стола производится вручную, по лимбу на передней части. Там же расположена ручка зажима приспособления.
Справка! Угловой стол позволяет обрабатывать боковые плоскости детали обоими шпинделями.
Делать сверление и расточку, шпоночные пазы, фрезеровать многогранники по периметру.
Тиски
Тиски устанавливаются на рабочий и поворотный стол, наклонно-поворотный стол. Они позволяют производить обработку мелких деталей с высокой точностью, делать сложные рельефы.
Круглый стол
К съемным приспособлениям, входящим в комплект станка, относится круглый стол. Он крепится к продольному столу. Благодаря делительной головке его функциональность увеличивается. Обработка боковых и верхней поверхности заготовки производится горизонтальным шпинделем.
Делительная головка
Делительная головка позволяет с высокой точностью прокрутить деталь на заданный угол. Приспособление позволяет изготавливать зубчатые колеса и другие сложные детали с повторяющимися элементами.
Технические характеристики
Мощность станка определяется его электродвигателем и составляет 1,5 кВт. Точность класса Н и П по ГОСТ 8–82. Технические характеристики модели СФ675:
- размеры вертикального стола 200×500 мм;
- углового 200×630 мм;
- вертикальный ход 300 мм;
- продольное перемещение 320 мм;
- поперечное 300 мм;
- количество подач горизонтального стола 16;
- количество скоростей шпинделя 16;
- частота вращения горизонтального шпинделя 50–1600 об/мин;
- вертикального 63–2000 об/мин;
- габариты станка 1110×1170×1650 мм;
- вес 1100 кг.
Вертикальная головка может поворачиваться на угол до 90⁰. Это позволяет производить обработку всех плоскостей, кроме базовой. Делать фрезеровку, сверловку и расточку, нарезать резьбу, вырезать пазы.
Кинематическая схема
Кинематическая схема фрезерного станка 675 включает в себя две подачи:
- главного движения;
- цепи подач.
Важно!
Все вращения передаются от одного привода. Отдельный двигатель имеет только насос подачи смазки.
Принципиальная электрическая схема
- электродвигатель главного привода;
- насос СОЖ;
- пусковая аппаратура;
- освещение.
Работает электродвигатель станка от трехфазного тока, напряжением в 380 В. Для местного освещения установлен понижающий трансформатор.
Читайте также: принципиальная электрическая схема фрезерного станка
Руководство по эксплуатации
В руководстве по эксплуатации указаны основные приемы работы на станке, перечислены операции, которые он выполняет.
На схеме указаны органы управления оборудования, и как их правильно включать. Отдельный раздел посвящен уходу за агрегатом, его смазке, уборке. Имеется график профилактических осмотров. Техника безопасности расписана от первого подхода к оборудованию и проверке его состояния, до рабочей одежды станочника.
Паспорт широкоуниверсального станка
Паспорт начинается с указания марки станка и указания завода изготовителя. Далее, идет изображение оборудования во всех проекциях, описание основных узлов. Все приспособления и устройства, входящие в комплектацию оборудование, перечислены с указанием их функций. Документ включает в себя все схемы, чертежи основных узлов и перечень быстро изнашиваемых деталей. Для транспортировки станка в паспорте указаны схемы строповки и установки на фундамент.
Паспорт фрезерного станка можно бесплатно скачать по ссылке – Паспорт широкоуниверсального фрезерного станка СФ 675.
Дополнительная комплектация
В комплект поставки фрезерного станка СФ675 входит несколько дополнительных приспособлений и узлов:
- поворотный круглый стол;
- вертикальный угловой стол;
- поворотные тиски;
- делительная головка.
Дополнительно в комплект могут входить головки: быстроходная и долбежная и резцедержатель.
Особенности модификации 675П
Модель широкоуниверсального фрезерного станка 675П комплектуется инструментальным шкафом. Станок имеет преимущества перед другими агрегатами серии 675:- повышенная точность обработки;
- увеличенный размер обрабатываемых деталей до 250 мм по ширине и 800 мм по длине;
- мощный насос с подачей 22 л масла в мин;
- дополнительная панель управления сбоку от стойки.
Малогабаритный станок можно устанавливать в небольших помещениях мастерских и гаражей.
Аналоги
Серия представлена станками 675, 675П, 6В75. Одновременно выпускалась модель широкоуниверсального станка 676. В настоящее время в Чехии выпускают современный аналог станок TOS Olomuc.
Отзывы
Sova.
675 выпускались несколькими заводами. Лучше всех их делали одесситы и саратовцы. Эти станки отличаются надежностью, высоким качеством сборки и долговечностью. Они пользуются большим спросом у специалистов и работают хорошо, несмотря на возраст.
Владимир. Я своим 675 режу полуоси и торсионы. Сталь нормализую. Сотки не ловит, но с точностью до десятки работает. Хочу поменять линейки и отшабрить направляющие, чтобы точнее работал.
Несмотря на возраст более 50 лет, фрезерные станки 675 хорошо сохранились и пользуются спросом и специалистов. Они почти вполовину дешевле китайских фрезерных станков, работают лучше, надежнее. На них изготавливают запчасти для ремонта и детали различных узлов.
675 технические характеристики | Станок фрезерный инструментальный широкоуниверсальный
Технические характеристики станка 675 позволяют выполнять фрезерные работы различными фрезами. Отличается большими технологическими возможностями, применяется в инструментальных цехах, а так же при выполнении экспериментальных работ.
Наименование характеристики | Ед. изм. | Параметры |
Класс точности по ГОСТ 8-82 |
| П |
Стол | ||
Размеры рабочей поверхности стола (Д х Ш) | мм | 500 х 200 |
Перемещение стола |
|
|
продольное (Х) | мм | 320 |
поперечное (Y) | мм | нет |
вертикальное (Z) | мм | 300 |
Скорость быстрого перемещения стола | м/мин | 0,935 |
Цена одного деления лимба | мм | 0,05 |
Перемещение стола на один оборот лимба |
|
|
продольное | мм | 5 |
поперечное | мм | нет |
вертикальное | мм | 2,5 |
Горизонтальная бабка | ||
Наибольшее перемещение | мм | 200 |
Быстрое перемещение | м/мин | 0,935 |
Цена одного деления лимба | мм | 0,05 |
Перемещение на один оборот лимба | Мм | 2,5 |
Вертикальная головка | ||
Расстояние от оси шпинделя до головки горизонтального шпинделя | мм | 115 |
Расстояния от торца шпинделя до стола | мм | 250 |
Наибольший угол поворота | град | ±90 |
Наибольшее перемещение шпинделя (от руки) | мм | 60 |
Внутренний конус |
| Морзе 4 |
Горизонтальный стол | ||
Размеры рабочей поверхности стола (Д х Ш) | мм | 630 х 200 |
Угловой универсальный стол |
|
|
Размеры рабочей поверхности стола (Д х Ш) | мм | 500 х 200 |
Наибольший угол поворота |
|
|
В горизонтальной плоскости | град | ±20 |
В вертикальной плоскости с короткой стороны | град | ±30 |
В вертикальной плоскости с длинной стороны | град | ±45 |
Делительная головка | ||
Наибольшее расстояние от шпинделя до подшипника поддержки | мм | 220 |
Высота центров | мм | 105 |
Наибольший угол поворота (в плоскости крепления) | град | ±90 |
Характеристика делительной головки |
| 40 |
Количество делительных дисков |
| 1 |
Конус шпинделя |
| Морзе 4 |
Наибольший шаг нарезаемой спирали | м | 5,38 |
Круглый стол | ||
Диаметр рабочей плоскости | мм | 250 |
Высота стола | мм | 106 |
Количество прилагаемых делительных дисков (от делительной головки) |
| 1 |
3-х кулачковый патрон | ||
Диаметр | мм | 130 |
Быстроходная головка | ||
Количество скоростей |
| 4 |
Пределы оборотов шпинделя | мм | 2770…5400 |
Тиски | ||
Размеры губок (Ш х В) | мм | 130 х 35 |
Наибольший развод губок | мм | 150 |
Наибольший угол поворота | град | 360 |
Долбежная головка | ||
Наибольший ход | мм | 80 |
Число скоростей двойных ходов |
| 4 |
Пределы чисел двойных ходов в минуту |
| 50…100 |
Механика станка | ||
Выключающие упоры подачи |
| Есть |
Электрооборудование | ||
Главный привод станка |
|
|
Число оборотов | об/мин | 1420 |
Мощность | кВт | 1,7 |
Тип |
| АО41-4 |
Электронасос подачи охлаждающей жидкости |
|
|
Число оборотов | об/мин | 2800 |
Мощность | кВт | 0,125 |
Тип |
| ПА-22 |
Производительность | л/мин | 22 |
Габариты и масса | ||
Габаритные размеры станка |
|
|
длина | мм | 960 |
ширина | мм | 1080 |
высота | мм | 1630 |
Масса станка | кг | 635 |
