Фрезерный станок с чпу 6р13ф3: 6Р13Ф3 станок фрезерный вертикальный с ЧПУ. Паспорт, схемы, описание, характеристики

6Р13РФ3 станок фрезерный вертикальный с ЧПУ. Паспорт, схемы, описание, характеристики

Сведения о производителе консольно-фрезерного станка 6Р13РФ3

Производитель фрезерных вертикальных консольных станков 6Р13РФ3 Горьковский завод фрезерных станков, основанный в 1931 году.

Металлорежущие станки на Воткинском машиностроительном заводе выпускаются начиная с 1956 г. Это вертикально-фрезерные станки 6Н13, ВМ127, ВМ127М, универсально-фрезерные ВМ130, ВМ133, горизонтально-фрезерные станки с ЧПУ ВМ500ПМФ4, ВМ501ПМФ4, а также токарный настольный станок Универсал-В.

В настоящее время ОАО «Воткинский завод» головное предприятие ракетно-космического комплекса и изготовитель широкой гаммы гражданской продукции.

Сегодня консольно-фрезерный станок 6Р13РФ3 – выпускает:

• ООО “Станочный Парк”;

Станки, выпускаемые Воткинским машиностроительным заводом

• 6Н13П – станок вертикальный консольно-фрезерный, 400 х 1600
• 6Р13Ф3 – станок консольно-фрезерный вертикальный с ЧПУ, 400 х 1600
• 6Р13рФ3 – станок консольно-фрезерный вертикальный с ЧПУ, 400 х 1600
• ВМ127 – станок консольно-фрезерный вертикальный, 400 х 1600
• ВМ127М – станок консольно-фрезерный вертикальный, 400 х 1600
• ВМ-130 – станок фрезерный широкоуниверсальный, 250 х 630
• ВМ-131ВФ1 – станок фрезерный широкоуниверсальный, 250 х 630
• ВМ-132 – станок фрезерный широкоуниверсальный, 250 х 630
• ВМ501ПМФ4 – станок горизонтально-фрезерный с ЧПУ и АСИ, Ø 250
• Универсал-В – станок токарно-винторезный настольный, Ø 150

6Р13РФ3 станок консольно-фрезерный вертикальный с револьверной головкой и ЧПУ.

Назначение и область применения

Консольный фрезерный станок с ЧПУ 6Р13РФ3 сконструирован на базе станка 6Р13Ф3. Начало производства станка 1975 год.

Станок 6Р13РФ3 служит для обработки сложнопрофильных заготовок (кулачков, пресс-форм, штампов и др.) из стали, чугуна, легких и твердых сплавов, а также цветных металлов в условиях единичного и мелкосерийного производства. Обработка может выполняться концевыми и торцовыми фрезами, сверлами, зенкерами и развертками, которые устанавливают в шпинделе шестипозиционной револьверной головки (наибольшие диаметры инструментов: фрезы концевой 40 мм, торцевой 125 мм, сверла 30 мм). Класс точности станка Н.

На станке 6Р13РФ3 можно выполнять различные виды обработки (фрезерование, сверление, зенкерование, развертывание) за одну установку детали.

Принцип работы и особенности конструкции станка

Смена инструмента и изменение скорости вращения шпинделей револьверной головки производятся автоматически по программе.

Автоматическая смена инструмента достигается поворотом шестишпиндельной револьверной головки в нужную позицию.

Автоматический выбор скоростей вращения шпинделей осуществляется гидромеханическим переключением блоков шестерен коробки скоростей.

Техническая характеристика станка

Размер рабочей поверхности стола (длина х ширина) 1600×400 мм; число инструментов в револьверной головке 6; число частот вращения шпинделя 18; пределы частот вращения шпинделя 40—2000 мин”1; пределы рабочих подач (бесступенчатое регулирование) по осям X’, У’, Z’ — 1200 мм/мин; скорость быстрого перемещения по этим осям 2400 мм/мин; габаритные размеры станка 2575 x 188 x 2480 мм.

УЧПУ — контурное Н331М с линейно-круговой интерполяцией.

Управляющая программа выполняет следующие операции:

• автоматическая смена инструмента;
• выбор частот вращения каждого шпинделя;
• зажим консоли и т. д.

Дискретность отсчета по осям координат X’, Y’, Z’ – 0,01 мм.

Имеется 18 групп коррекции по диаметру вдоль осей координат.

Класс точности станка Н.

Шероховатость обработанной поверхности V 5.

Габарит рабочего пространства фрезерного станка с ЧПУ 6Р13РФ3

Габарит рабочего пространства фрезерного станка с ЧПУ 6р13рф3

Габарит рабочего пространства станка с ЧПУ 6Р13РФ3. Скачать в увеличенном масштабе

Присоединительные размеры фрезерного станка с ЧПУ 6Р13РФ3

Присоединительные размеры фрезерного станка с ЧПУ 6р13рф3

Присоединительные размеры станка с ЧПУ 6р13рф3. Скачать в увеличенном масштабе

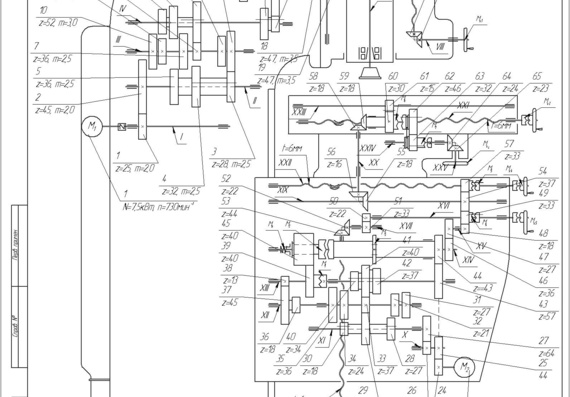

Кинематическая схема фрезерного станка с ЧПУ 6Р13РФ3

Кинематическая схема фрезерного станка с ЧПУ 6р13рф3

Схема кинематическая фрезерного станка 6Р13РФ3. Скачать в увеличенном масштабе

Механизмы и движения в станке

Станина А (рис. 139) обладает высокой жесткостью за счет развитого основания, трапецеидального сечения по высоте, внутренних ребер и перегородок. Револьверная головка Г имеет шесть шпинделей, расположенных под углом 60° друг относительно друга. Один из шпинделей усилен для выполнения тяжелых фрезерных работ. Консоль Б перемещается по вертикальным направляющим станины (координата Z’). По горизонтальным направляющим консоли движутся поперечные салазки В (координата Y’ по направляющим последних в продольном направлении — стол Д (координата X’). В станине расположена коробка скоростей Е. В корпусе консоли смонтированы механизмы поперечной и вертикальной подач, в салазках — механизм продольной подачи.

Кинематика станка

Главное движение шпиндель VIII получает от электродвигателя постоянного тока Ml через упругую соединительную муфту и зубчатые колеса коробки скоростей и револьверной головки. Вариация частоты вращения шпинделя обеспечивается в автоматическом цикле за счет запрограммированного изменения задающего напряжения для тиристорного преобразователя, а также передвижением блоков Б1 и Б2 посредством гидроцилиндров. Уравнение минимальной частоты вращения шпинделя пmin = 575 х (27/53) х (22/32) х (27/37) х (19/69) х (34/34) х (22/22) = 40 об/мин, где 575 — наименьшая частота вращения вала электродвигателя ML

Для крепления оправки с инструментом служит шомпол IX, который смонтирован в отверстии шпинделя. На переднем конце шомпола нарезана резьба, на заднем конце насажено коническое кольцо Z= 20. С последним при зацеплении оправки зацепляется колесо Z= 20 вала X.

К валу II присоединен шестеренный насос, обеспечивающий смазывание элементов коробки скоростей револьверной головки.

Револьверная головка

Револьверная головка состоит из основания, к которому полукольцами притянута поворотная плита. На торце плиты закреплены шесть шпиндельных корпусов. Центральный вал VI поворотной плиты соединен с крестовой муфтой с выходным валом V коробки скоростей. На валу VI закреплено ведущее колесо Z= 34 с направляющим зубчатым диском. Вращение от ведущего колеса через передачу i = 34/34 и коническую пару i = 20/20 (или i = 22/22) получает лишь тот шпиндель VIII, который находится в рабочем положении.

Поворот головки в заданную позицию осуществляется от гидродвигателя М2 (типа Г12—22) через зубчатые пары Z= 18—90, Z— 18—72, диск 1 с цевкой и мальтийский крест 2 Каждый шпиндельный корпус имеет с наружной стороны гнездо, в которое входит фиксатор, выдвигаемый по команде от конечных выключателей. Таким образом фиксируется положение револьверной головки.

Вертикальная, продольная и поперечная подачи

Вертикальная, продольная и поперечная подачи и ускоренные перемещения осуществляются от шаговых двигателей ШД5Д1 с гидроусилителями моментов Э32Г1824. Ходовой винт качения XVI поперечной подачи (шаг р= 8 мм), получает вращение от двигателя 8 через две пары косозубых колес i=20/40, i=21/35. Величина минимального перемещения по координате Y : (1/240) х (20/40) х (21/35) х 8 = 0,01 мм.

Вертикальная подача осуществляется от двигателя М4 через передачи i = 27/54, i = 21/35. Величина минимального перемещения по координате у; (1/240)(20/40)(21/35) х 8 = 0,01 мм.

Вертикальная подача осуществляется от двигателя М4 через передачи i = 27/54, i = 39/65 и винт-гайку качения XXIII (шаг р = 3 мм). Пружинная гидравлическая муфта М предохраняет консоль Б от самопроизвольного опускания при остановке станка. Консоль оснащена зажимным устройством, работающим от УП и действующим при отсутствии вертикального перемещения.

Продольная подача осуществляется от двигателя М5 через беззазорный редуктор i = 27/45, i = 26/52 и винт-гайку качения XX (шаг р = 3 мм), величина продольного хода ограничена кулачками.

Кинематические цепи ускоренных подач те же, что и для рабочих подач. Гнезда рукояток ручных подач имеют конечные выключатели для блокировки. При вытаскивании рукоятки из гнезда размыкается электрическая цепь механической подачи.

Гидропривод станка

Гидропривод станка обеспечивает перемещение исполнительных органов станка по трем координатам; фиксацию и зажим револьверной головки; разгрузку, зажим и блокировку консоли; перемещение подвижных зубчатых блоков коробки скоростей.

Установочный чертеж фрезерного станка с ЧПУ 6Р13РФ3

Установочный чертеж фрезерного станка с ЧПУ 6р13рф3

Установочный чертеж фрезерного станка 6Р13РФ3. Скачать в увеличенном масштабе

Читайте также: Производители фрезерных станков в России

6Р13РФ3 станок фрезерный вертикальный с ЧПУ. Видеоролик.

Технические характеристики фрезерного станка с ЧПУ 6Р13РФ3

Наименование параметра	6Р13Ф3-37	6Р13РФ3
Класс точности по ГОСТ 8-82	Н	Н
Основные параметры станка
Размеры рабочей поверхности стола (длина х ширина), мм	400 х 1600	400 х 1600
Максимальная нагрузка на стол (по центру), кг	300	300
Число Т-образных пазов Размеры Т-образных пазов	3	3
Наибольшее продольное перемещение стола (X), мм	1000	1000
Наибольшее поперечное перемещение стола (Y), мм	400	400
Наибольшее вертикальное установочное перемещение стола, мм	420	380
Расстояние от оси шпинделя до вертикальных направляющих станины (вылет), мм	500	500
Наименьшее расстояние от задней кромки стола до направляющих станины, мм	100	100
Расстояние от торца шпинделя до рабочей поверхности стола, мм	70. .490	70..450
Наибольшее вертикальное перемещение ползуна (Z), мм	250	–
Пределы рабочих подач. Продольных, поперечных, вертикальных, мм/мин	3..4800	20..1200
Скорость быстрого перемещения стола и ползуна, мм/мин	4800	2400
Наименьшее и наибольшее расстояние от торца шпинделя до стола мм	70…490	70…450
Подача за один импульс, мм	0,01	0,01
Точность позиционирования по оси X, мм	0,065
Точность позиционирования по оси Y, Z, мм	0,040
Наибольший диаметр сверления, мм	30
Наибольший диаметр концевой фрезы, мм	40
Наибольший диаметр торцевой фрезы, мм	125
Шпиндель
Количество шпинделей	1	6
Частота вращения шпинделя, об/мин	40. ..2000	40…2000
Количество скоростей шпинделя	18	18
Наибольший крутящий момент, кгс.м	62,8
Конец шпинделя	ГОСТ 836-72, 7:24
Система ЧПУ
Тип ЧПУ	Н33-2М	Н33-1М
Способ задания размеров	В приращениях	В приращениях
Виды интерполяции	Линейная Круговая	Линейная Круговая
Число одновременно управляемых координат при линейной / при круговой интерполяции	3/2	3/2
Электрооборудование
Количество электродвигателей на станке	8
Электродвигатель привода главного движения, кВт (об/мин)	7,5 (1450)	7,5
Электроприводы подачи по осям X, Y, Z, кВт	2,2	Шаговый
Электропривод наладочного перемещения консоли, кВт	2,2
Электропривод зажима инструмента, кВт	0,18	–
Электропривод насоса охлаждения, кВт	0,12
Электродвигатель насоса дсмазки, кВт	0,27
Суммарная мощность электродвигателей, кВт	16,87
Габарит станка
Габариты станка, мм	3450 х 3970 х 2965	3200 х 2500 х 2450
Масса станка, кг	4450	6900

Список литературы:

1. Аврутин С. В. Основы фрезерного дела, 1962
2. Аврутин С.В. Фрезерное дело, 1963
3. Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
4. Барбашов Ф.А. Фрезерное дело 1973, с.141
5. Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986
6. Блюмберг В.А. Справочник фрезеровщика, 1984
7. Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980
8. Копылов Р.Б. Работа на фрезерных станках,1971
9. Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180
10. Кувшинский В.В. Фрезерование,1977
11. Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977
12. Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987
13. Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969
14. Плотицын В. Г. Наладка фрезерных станков,1975
15. Рябов С.А. Современные фрезерные станки и их оснастка, 2006
16. Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
17. Тепинкичиев В.К. Металлорежущие станки, 1973
18. Чернов Н.Н. Металлорежущие станки, 1988
19. Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация

Фрезерный станок с ЧПУ 6Р13Ф3

Фрезерный станок с ЧПУ 6Р13Ф3 служит для обработки деталей сложного профиля (пресс-формы, штампы и прочее) из стали, чугуна, легких и твердых сплавов, а также цветных металлов в рамках мелкосерийного и среднего производства. Обработка может выполняться концевыми и торцовыми фрезами, сверлами, зенкерами и развертками, которые устанавливают в шпинделе шестипозиционной револьверной головки (наибольшие диаметры инструментов: фрезы концевой 40 мм, торцевой 125 мм, сверла 30 мм).

На станке можно проводить разную обработку (фрезерование, сверление, зенкерование, развертывание) за одну установку детали.
Класс точности фрезерного станка с ЧПУ 6Р13Ф3 – Н.

Технические характеристики

Размеры рабочей поверхности стола, мм	400 х 1600
Класс точности по ГОСТ 8-71	П
Шероховатость обработанной поверхности Rz, мкм	20
Максимальная нагрузка на стол (по центру), кг	300
Наибольшее продольное перемещение стола (X), мм	1000
Наибольшее поперечное перемещение стола (Y), мм	400
Наибольшее вертикальное установочное перемещение стола, мм	420
Наибольшее вертикальное перемещение ползуна (Z), мм	250
Пределы рабочих подач. Продольных, поперечных, вертикальных, мм/мин	3 – 4800
Скорость быстрого перемещения стола и ползуна, мм/мин	4800
Расстояние от торца шпинделя до стола, мм	70 – 490
Расстояние от оси шпинделя до вертикальных направляющих станины, мм	500
Подача за один импульс, мм	0,01
Точность позиционирования по оси X, мм	0,065
Точность позиционирования по оси Y, Z, мм	0,040
Наибольший диаметр сверления, мм	30
Наибольший диаметр концевой фрезы, мм	40
Наибольший диаметр торцевой фрезы, мм	125
Частота вращения шпинделя, мин-1	40 – 2000
Количество скоростей шпинделя	18
Наибольший крутящий момент, кгс. м	62,8
Конец шпинделя ГОСТ 836-72	7:24
Электродвигатель привода главного движения, кВт	7,5
Электроприводы подачи по осям X, Y, Z, кВт	2,2
Электропривод наладочного перемещения консоли, кВт	2,2
Электропривод зажима инструмента, кВт	0,18
Электропривод насоса охлаждения, кВт	0,12
Электродвигатель смазки, кВт	0,27
Суммарная мощность электродвигателей, кВт	16,87
Габаритные размеры станка (Д х Ш х В), мм	3450 х 3970 х 2965
Масса станка с электрооборудованием, кг	4450

Принцип работы и особенности конструкции фрезерного станка 6Р13Ф3

Смена инструмента и изменение скорости вращения шпинделей револьверной головки производятся, автоматически согласно настройкам программы, в момент поворота шестишпиндельной револьверной головки в необходимое положение. Автоматический выбор скоростей вращения шпинделей происходит гидромеханическим переключением блоков шестерен коробки скоростей.

Станина фрезерного станка ЧПУ 6Р13Ф3 обладает высокой жесткостью за счет широкой опоры, внутренних ребер жёсткости и перегородок. Револьверная головка фрезерного станка ЧПУ имеет шесть шпинделей, расположенных под углом 60° друг к другу. Один из шпинделей предназначен для выполнения тяжелых фрезерных работ, поэтому усилен. Консоль станка перемещается координате Z (по вертикальным направляющим станины). По горизонтальным направляющим консоли перемещаются поперечные салазки. Внутри станины размещена коробка скоростей. В корпусе консоли помещены механизмы поперечной и вертикальной подач, в салазках присутствует механизм продольной подачи.

Гидропривод фрезерного станка производит:

• фиксацию и зажим револьверной головки;
• разгрузку, зажим и блокировку консоли;
• перемещение подвижных зубчатых блоков коробки скоростей.

Milltronics – ЧПУ без проблем

Вступайте в бой с нашей эксклюзивной распродажей станков с ЧПУ Milltronics! Обновите свой производственный процесс с помощью новейших технологий по отличным ценам. Наш ассортимент станков с ЧПУ Milltronics предназначен для повышения вашей производительности, эффективности и точности. С этими ограниченными по времени ценами вы сможете значительно сэкономить, выводя свой бизнес на новый уровень. Не упустите возможность инвестировать в будущее своего бизнеса. Поторопитесь и свяжитесь с нами сегодня, чтобы получить предложение и запланировать демонстрацию. Действительно до 28 апреля 2023 г., 17:00 CST

В центре внимания клиентов: корпорация EMR

В нашем последнем видеоролике для клиентов Milltronics мы беседуем с командой корпорации EMR в Фениксе, штат Аризона. Корпорация EMR обеспечивает проектирование, поставку и внедрение комплектных радиочастотных модулей. системы связи.

Milltronics предлагает 50 различных моделей фрезерных и токарных станков с ЧПУ для инструментальных и производственных помещений.

Модельный ряд включает фрезерные станки и токарные станки, универсальные и высокопроизводительные вертикальные обрабатывающие центры, токарные станки с ЧПУ и мостовые фрезерные станки. Наша универсальная линейка продуктов предлагает что-то для каждого.

БЕСПЛАТНОЕ ЧПУ

В Milltronics мы стремимся предоставить вам беспроблемную работу. От исследования машин до онлайн-цен на машины и опции — мы хотим быстро предоставить вам необходимую информацию, чтобы вы могли принять наилучшее решение для своего магазина. Наша цель состоит в том, чтобы предложить вам недорогие и хорошо сконструированные станки с ЧПУ, оснащенные логическим управлением, которое иллюстрирует силу простоты для оператора и силу сложной технологии управления для вашего цеха.

Мы гордимся тем, что продолжаем наше стремление к беспроблемному ЧПУ, упаковав все наши 50+ моделей станков с ЧПУ с БОЛЬШИМ СТАНДАРТОМ ФУНКЦИЙ, чем станки с ЧПУ других марок в нашем классе. Мы могли бы предложить минимальную цену, а затем заставить вас добавить каждую функцию и притвориться, что это варианты, но мы уважаем ваше время и ваш интеллект. У кого есть время играть в эту игру? Вместо этого мы упаковываем наши машины так, как вы их используете. Это простое ЧПУ.

ФРЕЗЕРНЫЕ

• Инструментальные фрезерные станки
• Вертикальные обрабатывающие центры
• Мостовые фрезерные станки

Найдите свой следующий фрезерный станок

БОЛЕЕ 40 ЛЕТ

Мы занимаемся этим уже более 40 лет и установили более 14 000 станков с ЧПУ по всему миру. И все эти клиенты скажут вам, что если вы выберете Milltronics, вы получите более совершенный станок с ЧПУ с большим количеством стандартных функций по отличной цене.

Milltronics USA входит в состав Hurco Companies Machine Tool Group. Мы являемся публичной компанией (HURC), зарегистрированной на бирже NASDAQ в Соединенных Штатах Америки.

ИСТОРИЯ MILLTRONICS

ПОЧЕМУ MILLTRONICS? 10 ПРИЧИН.

БОЛЬШЕ ЗА ВАШИ ДЕНЬГИ

Milltronics предлагает более совершенные станки с ЧПУ с большим количеством стандартных функций по доступной цене. Мы постоянно работаем с нашими партнерами по сбыту, изобретая новые способы беспрепятственно окружить производителей и владельцев механических мастерских надежной продукцией, в которой они нуждаются.

СДЕЛАНО ПРАВИЛЬНО

Используя процесс проектирования станков, сертифицированный по стандарту ISO 9001, Milltronics начинает с анализа методом конечных элементов и проектирует точные, прочные и надежные станки с ЧПУ, рассчитанные на длительный срок службы. Здесь нет ярлыков.

ПРЕВОСХОДНЫЕ КОМПОНЕНТЫ

Milltronics сотрудничает с ведущими поставщиками, такими как Yaskawa, Delta, Kenturn, Hiwin® и Grundfos. Вы можете судить о станкостроителе по компании, которую он держит.

СЕТЬ СЕРВИСНОГО ОБСЛУЖИВАНИЯ

Поддержка является основной ценностью Milltronics, и, согласно опросам клиентов, Milltronics и наша сеть дистрибьюторов предлагают лучший сервис и поддержку в отрасли. Мы делаем все возможное, чтобы обеспечить надежную поддержку на протяжении всего жизненного цикла, необходимую для создания отличных продуктов.

ПРОСТЫЕ В ИСПОЛЬЗОВАНИИ УПРАВЛЕНИЯ

Система ЧПУ Milltronics проста и удобна в использовании. Независимо от того, выбираете ли вы диалоговое программирование, стандартный промышленный код G&M или используете систему CAD/CAM, ЧПУ 9000 дает вам возможность использовать наиболее эффективную программу для каждой детали.

МОДЕРНИЗИРУЕМЫЙ

Элементы управления Milltronics разработаны, изготовлены и поддерживаются Milltronics. Они также предназначены для модернизации. Благодаря системам ЧПУ Milltronics вы не пропустите новое программное или аппаратное обеспечение с течением времени.

НАЛИЧИЕ

Мы понимаем, что иногда вам срочно нужен станок с ЧПУ. Мы прилагаем все усилия, чтобы наши самые популярные модели были в наличии на складе для быстрой доставки.

САМАЯ БЫСТРАЯ КРИВАЯ ОБУЧЕНИЯ

Поскольку станки с ЧПУ Milltronics настолько просты в освоении и использовании, вы будете производить чипы быстрее. И не путайте простое с простым — ЧПУ 9000 оснащено расширенными функциями и возможностями. Диалоговое программирование, экранная справка, интуитивно понятные меню, цветная графика и подсказки по настройке инструментов помогут оператору быстрее обучаться и быстрее выходить на работу.

КОМПЛЕКСНОЕ РЕШЕНИЕ

Milltronics предлагает 50 различных моделей фрезерных и токарных станков с ЧПУ для инструментальных и производственных помещений. Модельный ряд включает в себя инструментальные фрезерные и инструментальные токарные станки, универсальные и высокопроизводительные вертикальные обрабатывающие центры, токарные станки с ЧПУ, мостовые фрезерные станки и горизонтально-расточные станки. Наша универсальная линейка продуктов предлагает что-то для каждого.

GLOBAL AMERICAN COMPANY

Milltronics входит в состав Hurco Companies Machine Tool Group. Мы публично торгуемся с солидными финансовыми показателями, мы в этом надолго.

Получите индивидуальное предложение в течение нескольких минут

Выберите свой станок с ЧПУ Milltronics и любые дополнительные опции, чтобы узнать цену всего за несколько простых шагов!

В нашем последнем видео о клиентах Milltronics мы сидим с XL Pattern, мастерской точной механической обработки, расположенной в Оррвилле, штат Огайо. XL Pattern — это цех прецизионных литейных форм, специализирующийся на аэрокосмической и противопожарной промышленности. Будучи давним клиентом Milltronics, компания XL Pattern с годами продолжала увеличиваться в размерах, расширившись с пары станков с ЧПУ до более чем 10 станков с ЧПУ.

Высокоскоростные станки с ЧПУ DATRON – DATRON Dynamics

Станки с ЧПУ DATRON и режущие инструменты

Фрезерные станки с ЧПУ DATRON отличаются точностью, простотой в использовании и скоростью работы немецких инженеров.

DATRON next Control

Программное обеспечение управления next© обеспечивает простоту использования и простоту обработки на уровне смартфона. DATRON next — это идеальное решение для экономичного производства с учетом различных требований к обработке, компонентов и размеров партий.

Компактная занимаемая площадь

Станочные системы DATRON имеют большую площадь обработки при небольшой занимаемой площади.

Высокоскоростной шпиндель

Высокоскоростные шпиндели DATRON позволяют использовать высокоскоростные фрезерные инструменты размером всего 0,1 мм, а также обеспечивают высокую производительность резания с инструментами диаметром до 24 мм.

Эргономичный дизайн

Эргономичный доступ к рабочей зоне спереди фрезерного станка DATRON позволяет быстро и легко устанавливать заготовки. Кроме того, все, что нужно оператору машины, четко изложено, что позволяет легко сосредоточиться исключительно на задаче.

Датчик и камера XYZ

Революционное сочетание встроенной камеры для облегчения настройки задания измерения устраняет сложность сложных процедур измерения одним прикосновением пальца.

Магазин инструментов

Варианты автоматической смены инструмента для систем обработки DATRON предлагают до 143 инструментальных позиций, повышающих гибкость и эффективность фрезерного станка.

Система охлаждения MQL

Оптимизированная система охлаждения MQL была разработана с нуля для работы с этиловым спиртом и обеспечивает отсутствие заусенцев на поверхности без необходимости дополнительной очистки деталей.

Автоматизация

Планируете ли вы дальнейшее увеличение производительности за счет автоматизации? Эксперты DATRON Dynamics по решениям для ЧПУ будут рады предоставить совет и помощь.

Станки с ЧПУ

Высокоскоростные станки с ЧПУ DATRON позволяют производить точные, сложные детали без заусенцев и с хирургической чистотой за короткое время.

Эти компактные фрезерные системы с ЧПУ занимают очень мало места по сравнению с их большой площадью обработки, требуют меньше энергии, чем традиционные станки, и могут быть настроены в соответствии с вашими потребностями. Ищете финансирование? Нет проблем, мы вас прикроем! Спросите о нашем простом процессе лизинга на срок от 12 до 84 месяцев.

Фрезерные инструменты с ЧПУ

DATRON предлагает полную линейку высококачественных мелкозернистых твердосплавных фрез, специально разработанных для высокоскоростной обработки. Инструмент оптимизирован для обработки на скорости 15 000 об/мин и выше, что обеспечивает превосходное качество поверхности с высокой эффективностью. Инструменты DATRON можно приобрести в нашем интернет-магазине инструментов.

DATRON AG – Производитель технологии DATRON

Уже более 50 лет DATRON AG разрабатывает и производит оборудование для высокотехнологичных компаний по всей Европе. В 1996, DATRON AG вышла на рынок Северной Америки, основав совместно с Биллом Кингом компанию DATRON Dynamics, Inc. Вместе в качестве производителя и дистрибьютора DATRON AG и DATRON Dynamics предоставили производственные решения компаниям любого размера и сферы применения.

О DATRON Dynamics в Северной Америке

Посетите наш глобальный сайт DATRON AG

Оптимизация процесса обработки

Станки с ЧПУ DATRON и высокоскоростные шпиндели увеличат скорость подачи и обеспечат более короткое время цикла. А поскольку перемещение через материал происходит быстрее и эффективнее, удаление стружки из инструмента и режущего канала снижает трение и нагрев, вы получаете более качественную отделку деталей и продлеваете срок службы режущих инструментов.

Быстрая установка

Установка стала еще проще, так что ваш новый станок с ЧПУ DATRON будет готов к работе уже через несколько часов.

Быстрая интеграция

Станки DATRON легко интегрируются в ваш рабочий процесс, поэтому вы практически сразу же изготавливаете детали.

Быстрая настройка

Работайте быстрее с отмеченным наградами сенсорным интерфейсом DATRON.

Mill Faster

Сократите время цикла на 400 % благодаря нашим высокоскоростным шпинделям и запатентованной технологии обработки.

Быстрая отделка

Отсутствие масла означает, что ваши детали снимаются со станка DATRON с ЧПУ молниеносно и хирургически чистыми.

Обслуживание быстрее

Высококвалифицированная команда обслуживания и поддержки из США готова быстро решить любые проблемы, с которыми вы можете столкнуться.

Отзывы клиентов DATRON

Сократите время всего рабочего процесса обработки

Мы работали на полную мощность в несколько смен, а теперь мы используем DATRON в одну смену и по-прежнему удовлетворяем спрос.
