Статья - Виды и типы гайковертов

Гайковертом называется приспособление, с помощью которого разбирают и собирают резьбовые соединения. Его используют в случаях, когда невозможно обойтись простым гаечным ключом. Таких, как труднодоступные соединения, заржавевший металл, где приходится откручивать не обычные гайки. Главная особенность гайковерта: контролируемый момент при затяжке или отворачивании резьбовых соединений. Выбирая и покупая гайковерт, нужно помнить, что несмотря на узкопрофильность задачи, выбор требует особого подхода. Цена на гайковерты варьируется очень существенно. Все зависит от модели, типа и характеристик.

Гайковерт выглядит как обычная дрель, в держатель которой установлена головка или удлиняющая насадка. Принцип работы очень прост: сперва гайка зажимается головкой, а потом двигатель приводит головку во вращение, в направлении, нужном для закручивания или для откручивания.



Различия по типу исполнения.

Гайковерты различаются по типу исполнения на прямые и угловые. Различия состоят в направлении осей вращения шпинделя. В прямых гайковертах она параллельна оси вращения двигателя, в угловых гайковертах располагается под прямым углом к оси корпуса. Прямым, благодаря встроенному ударному механизму, свойственен больший момент затяжки - до 4500 Нм. В угловых момент затяжки меньше: 100-120 Нм. В некоторые модели встроены регулятор крутящего момента и механизм реверса.



Различия по виду привода.

Электрические гайковёрты

Для работы электрических гайковертов нужна стабильно работающая сеть переменного тока. Этот вид гайковертов характеризует широкий диапазон мощностей, незначительное отклонение точности воспроизведения заданного момента, низкий уровень шума и небольшой вес. В них встроен регулятор мощности вращающего момента. А с помощи механизма выбора направления вращения, можно задать направление: почасовой стрелке или против. Момент электрических гайковертов колеблется в диапазоне от 40 до 6000 Нм, вес от одного до девяти килограмм. Более мощные модели обладают и большим весом.

Электрические гайковерты высокопроизводительны и надежны. Это тип инструмента, используемый профессионалами в автомобильном строительстве, тяжелой промышленности и нефтехимическом производстве. Инструмент можно назвать универсальным благодаря множеству дополнительных сменных насадок и переходников, выпускающихся в большом количестве.

Принцип работы ударных электрических гайковертов основан на ударно-вращательном механизме, преобразующем в ударные импульсы движение вращения. Торцевая головка присоединяется к квадрату, на который передаются импульсы высокой энергии. Направление движения для закручивания или откручивания задает переключатель.

Ключевыми техническими характеристиками электрического гайковерта является мощность, число оборотов и максимальный крутящий момент. Основные характеристики связаны между собой и чем они выше, тем выше и производительность. Вес гайковерта также напрямую зависит от основных характеристик. Выбирая гайковерт, нужно соотнести предстоящие задачи с его техническими характеристиками. Дополнительное удобство в работе обеспечивается эргономичной рукояткой, покрытой виброизолирующим материалом, а также дополнительной рукояткой, которой оснащены мощные модели.



Аккумуляторные гайковёрты

Главное удобство аккумуляторного гайковерта – это его автономность. Люди, ценящие мобильность, скорее всего, остановят свой выбор на нем. Незаменим в местах, где по каким-либо причинам нет стабильно работающей электросети. Аккумуляторным гайковертом можно легко и быстро отвинчивать болты и гайки (даже если их покрывает ржавчина), закрепить какие-либо детали из дерева металла или пластика. Этот вид инструмента, благодаря своей мобильности можно рекомендовать не только для профессионального использования, но и для бытового. Например, аккумуляторный гайковерт будет незаменим для владельцев автомобилей, с его помощью можно легко заменить колесо. Дополнительные принадлежности, которыми оснащается гайковерт, расширяют его функциональные возможности.

Также, как электрические гайковерты, аккумуляторные работают на принципе импульсного вращения. В них встроен переключатель направления вращения и регулятор мощности вращающего момента.

Основные конструктивные элементы аккумуляторного гайковерта это: рукоятка, корпус, патрон и аккумулятор. Наиболее эффективными считаются ударные аккумуляторные гайковерты. При работе ими показатели крутящего момента существенно увеличиваются за счет серии ударов, из которых складывается вращательное движение.

Главная техническая характеристика аккумуляторного гайковерта это максимальный момент вращения, более высокий показатель позволяет закручивать болты и гайки больших размеров. Его диапазон от 100 до 500 Нм. Важная характеристика ударных гайковертов – это частота ударов, в среднем она составляет около трех тысяч ударов в минуту. Производительность и продолжительность работы без дополнительной подзарядки определяются напряжением и емкостью. Более мощные модели также и более тяжелые. Если для работы важнее не мощность, а легкость и удобство в использовании, то обязательно нужно обратить внимание на эту особенность и выбрать более легкий и менее мощный аккумуляторный гайковерт.



Пневматические гайковерты

Еще одной из разновидностью ударных гайковертов являются гайковерты пневматические, работающие на автономном пневматическом источнике питания. Они легкие, высокопроизводительные и удобные в эксплуатации. На сборочном производстве или ремонтной станции, в автосервисе такой гайковерт будет незаменим. Прямые пневматические гайковерты хороши, если требуется выполнение несложной задачи. Ударные необходимы, когда нужно приложить серьезное усилие, чтобы открутить или закрутить гайки. Отличительная особенность пневматических гайковертов в том, что они обладают большим крутящим моментом. Это позволяет работать даже с застарелыми соединениями.



Гидравлические гайковёрты

Работу гидравлических гайковертов обеспечивает поток жидкости под избыточным давлением. Обычно это масло, которое нагнетается насосом. Преимущество этого типа гайковертов в том, что они могут работать в условиях очень низких температур и устойчивы к загрязнению. Мощность колеблется в диапазоне от 200 до 65000 Нм.



Ударные и безударные гайковерты.

Безударные гайковерты применяются в работах с очень сложными конструкциями, благодаря высокому крутящему моменту. В основном ими затягивают и развинчивают гайки. Имеют пистолетообразную рукоятку и функцию реверса.

Главная характеристика ударных гайковертов – это частота ударов, в среднем она достигает 3000 уд/мин. Некоторые модели оснащаются электронными системами контроля крутящего момента.



Виды и характеристики гайковертов, особенности применения

Как следует из названия, гайковерт – это технически более продвинутый вариант ручного гаечного ключа. Он служит для облегчения и ускорения работы с резьбовыми соединениями, и полезен как для профессионалов, так и для бытового применения. История гайковерта еще ждет своего дотошного исследователя, но, в общем, она началась вместе с изобретением инструментов с вращающейся рабочей частью.

Как считают многие знатоки техники, пальму первенства следует отдать американскому инженеру Георгу Лейнеру, запатентовавшему отбойный молоток еще в конце XIX-го столетия. Но точно известно, что первый гайковерт ударно-вращательного действия с электрическим приводом выпустила немецкая фирма Bosh в 1995 году. Классификация гайковертов зависит от исполнения, вида привода и по другим техническим характеристикам. Принцип действия и основные параметры определяют область их применения.

Принцип действия и главные характеристики

Суть работы гайковерта состоит во вращательном или ударно-вращательном движении, посредством которого проводится монтаж или демонтаж резьбового соединения. Инструмент ничем не отличается от дрели, кроме вида зажима и головки (удлиняющей насадки) вместо сверла. Особенностью является наличие его углового варианта. В таком инструменте шпиндель вращается под прямым углом к оси двигателя.

Основных характеристик у гайковерта несколько. Это мощность, которая подбирается в зависимости от вида выполняемых задач. Затягивающий (крутящий) момент тоже не следует сбрасывать со счетов. Он может варьироваться от 160 Нм до 1000 Нм и больше. Число оборотов определяет скорость работы инструмента, что важно для тех работников, которым приходится скручивать и закручивать болты и гайки часто. Размеры, головок начинаются от самых маленьких и заканчиваются теми, с помощью которых можно скручивать-раскручивать рельсовые или подобные соединения.

Классификация гайковертов

По исполнению

Гайковерты, как уже упоминалось, делят на вращательные и ударно-вращательные. В профессиональной деятельности используется ударный вариант, первый же подойдет для нечастого домашнего применения.

По способу перемещения

По способу перемещения подразделяются на:

  • Ручной
  • Переносимый
  • Самоходный
  • Перевозимый
  • Стационарный

Ручной гайковерт используют для работы с соединениями, к которым не надо применять больших усилий. Переносимый при работе не держат в руках, а устанавливают на опору. Для перевозимого необходима тележка. Примером перевозимого служит грузовой гайковерт, применяемый автомобилистами для раскручивания и скручивания колес на большегрузных автомобилях. Примером самоходного может быть моторный путевой гайковерт, представляющий собой целый специализированный вагон, работающий на железнодорожной колее.

По приводу

По виду двигателя различают гайковерты:

  • Электрические
  • Аккумуляторные
  • Пневматические
  • Гидравлические

Электрический зависит от наличия доступа к сети переменного тока. Это практически его единственный недостаток, не считая опасности поражения током. Из преимуществ – огромная мощность, возможность точного регулирования затягивающего момента, отсутствие шума, возможность изменения направления вращения.

Гайковерты аккумуляторные хороши своей автономностью, но значительно уступают в основных характеристиках. Например, максимальный крутящий момент такого инструмента не превышает 500 Нм, а это на порядок меньше того, что дает инструмент, работающий от сети.

Гайковерт пневматический требует подключения к источнику сжатого воздуха. Но именно сжатый воздух обеспечивает большую мощность, впечатляющий крутящий момент и безопасность в работе.

Гидравлический работает под напором нагнетаемой насосом жидкости. У него самый большой максимальный крутящий момент и возможность работать на морозе и в условиях загрязнения.

Применение в строительстве

В строительной отрасли гайковерты, пожалуй, имеют самое широкое и разнообразное применение. Пневматический ударный применяют для крепления в бетоне резьбовых соединений. С помощью этого же инструмента собирают и разбирают строительные краны и не самодвижущуюся другую технику. Операторы путевого моторного гайковерта монтируют и демонтируют временные железнодорожные ветки. Для не столь мощных гайковертов на строительной площадке тоже находится работа, ведь в современном здании резьбовых соединений огромное количество. Для того, чтобы купить гайковерт, вышеприведенной информации будет недостаточно. Окончательное решение следует принимать после совета специалиста.

Смотрим видео: «Тест аккумуляторных ударных гайковёртов»

Как выбрать гайковерт + рейтинг лучших моделей для гаража — iChip.ru

Гайковерт — это специализированный инструмент для работы с резьбовыми крепежами. Постоянная работа с болтами и гайками заметно ускоряется, если под рукой есть такое устройство. На первый взгляд он ничем не отличается от обычного шуруповерта, но если присмотреться к показателю крутящего момента и типу патрона, то становится ясно, что гайковерт и шуруповерт — это совершенно разные устройства.

Какой гайковерт выбрать для гаража или ремонтной мастерской? CHIP расскажет, на какие критерии обратить внимание и посоветует пару надежных моделей.

Тип питания

По типу питания гайковерты бывают:

Главное преимущество таких устройств перед аккумуляторными и пневматическими – это относительно невысокая цена. Если бюджет ограничен, то берите электрическую модель. При выборе устройства с таким типом питания особое внимание обращайте на длину сетевого шнура, так как при работе с автомобилем его придется тягать по всему гаражу. Лучше, чтобы шнур был не меньше 5 м длиной. Такой есть у Зубр ЗГУЭ-350, которым комфортно откручивать гайки до 20 мм.

Минус аккумуляторных гайковертов в цене. Причем стоит дорого как сам гайковерт, так и аккумулятор, если его покупать отдельно. Лучше брать, чтоб сразу в комплекте шло два аккумулятора, как например, у Bosch GDR 120-Li.

Если для мастерской это не проблема (так как на любом СТО есть компрессор для накачки шин и подключения другого пневмаинструмента), то покупка компрессора в гараж может немного ударить по карману. Однако из опыта скажем, что в хозяйстве компрессор пригодится еще во многих работах (подключение краскопульта или пескоструйки), так что его покупка будет не лишней. Из пневматических советуем обратить внимание на Jonnesway JAI-1114.

Итак, какой гайковерт лучше купить: электрический или пневматический? Скажем так: если бюджет ограничен, то берите электрический с длинным шнуром и крутящим моментом не меньше 150 Нм. Если же нужен мощный производительный инструмент, то берите компрессорную модель. Но если нет гаража и автомобиль приходится часто ремонтировать на улице, или с целью разбортировки «в поле» — берите аккумуляторный гайковерт.

Крутящий момент

Крутящий момент — это усилие, с которым гайковерт может закручивать или откручивать крепежи. Чем больше усилие, тем проще будет срывать гайки и болты крупного размера. Как выбрать гайковерт по крутящему моменту? В среднем для откручивания колесных гаек потребуется прибор с крутящим моментом от 200 Нм и выше. Мы заметили, что производители китайских недорогих моделей зачастую завышают этот показатель, поэтому покупая такой гайковерт будьте готовы крутящий момент делить на два.

Важной функцией в устройстве является регулировка крутящего момента. Например, для затяжки маленьких гаек и болтов лучше ставить низкий крутящий момент, чтоб не сорвать резьбу, а для колесных гаек нужно максимум усилия. Но здесь стоит сказать, что лишь немногие гайковерты оснащены функцией регулировки крутящего момента. Из хороших c регулировкой можем посоветовать пневматическую модель Ombra OMP11281.

Ударный режим

Лучшие аккумуляторные гайковерты обычно имеют ударный режим. Однако этот режим здесь работает не так как в дрели или шуруповерте (о разнице ударных механизмов дрели и перфоратора читайте здесь). В гайковертах этот режим импульсный и заключается он в отдельных рывках насадки во время вращения. Для мелких гаек и болтов он не нужен, а вот для больших крепежей, да еще и заржавевших — то, что нужно.

Обычно ударным режимом оснащаются мощные устройства, которые покупаются для раскрутки ступичных гаек и других крупных крепежей. Если вы занимаетесь ремонтом легковых и грузовых автомобилей в своем гараже, тогда берите модель с высоким крутящим моментом и ударным режимом. Например, можно взять аккумуляторный гайковерт DeWALT DCF899P2 с наличием ударного режима и крутящим моментом 950 Нм — ступичные гайки и ржавые крепежи высоковольтных траверс срывает на ура. Это, пожалуй, самый мощный аккумуляторный гайковерт.

Подсветка

Гайковерты, как и другой ручной инструмент, в большинстве своем оснащаются светодиодной подсветкой, улучшающей обзор рабочего места. Она реально помогает, когда нужно залезть под машину или когда в гараже слабое освещение. Однако исторически так сложилось, что подсветкой оснащаются исключительно аккумуляторные модели. Поэтому если для вас наличие подсветки — это принципиальный критерий, тогда берите аккумуляторный винтоверт.

Защита двигателя

При возрастании нагрузки до критического показателя система отключает устройство, тем самым защищая двигатель от поломки. Эта система актуальна лишь для аккумуляторных и сетевых моделей. И если в случае с первыми она установлена почти в каждую модель, то сетевых гайковертов с защитой двигателя можно сосчитать на пальцах. Это связано с тем, что такая защита устанавливается преимущественно на бесщеточные (бесколлекторные) двигатели, которыми оснащаются аккумуляторные устройства и в редких случаях электрические.

Топ лучших недорогих аккумуляторных гайковертов для домашнего использования

Makita TW140DWAE

Довольно компактный и легкий гайковерт японского производства, который отлично подойдет для обслуживания собственного автомобиля. Он хорошо работает с торцевыми головками с посадочным гнездом 3/8. Его крутящий момент составляет 140 Нм, чего хватает для комфортной разбортировки колес. Для прикипевших или заржавевших крепежей здесь имеется ударный режим с частотой 3200 уд/мин. Частота вращения шпинделя регулируется силой нажатия на курок.

Плюсом данной модели является его хорошая комплектация. Помимо самого устройства здесь есть два 12-вольтовых аккумулятора емкостью 2 А*ч, бита, зарядное устройство и пластиковый кейс. Хотя емкость аккумуляторов относительно небольшая, но их двух вполне хватает для нескольких часов работы. Под патроном располагается светодиодная подсветка, улучшающая обзор рабочего места. Весит прибор всего 1 кг, что для гайковертов очень мало, поэтому можно долгое время работать без усталости в руках. Эта модель являет собой золотую середину в плане цена/качество.

Bosch GDS 18 V-Li

Это уже серьезный агрегат, которым можно откручивать гайки с колес и ступиц. Его крутящий момент составляет 650 Нм. Гайковерт работает с торцевыми головками с посадочным гнездом ½ — обращайте на это внимание, чтобы знать, подойдут ли насадки, которые у вас уже есть, к этому прибору. Открутить заржавевший или прикипевший крепеж также не составит особого труда, так как здесь есть ударный режим. Частота ударов составляет 2100 уд/мин. А для хорошей видимости под машиной имеется мощная светодиодная подсветка.

Работает аппарат от 18-вольтового аккумулятора. Причем в зависимости от предполагаемой продолжительности работы можно ставить либо на 4 А*ч либо на 5 А*ч. Однако самих аккумуляторов комплекте нет, поэтому их придется купить отдельно. Отметим, что у прибора имеется электронная защита от перегрузок. Например, когда нагрузка достигнет пика при отвинчивании ржавой гайки, устройство отключится во избежание поломки двигателя. На официальном сайте Bosch можно зарегистрировать модель и получить 3-летнюю гарантию (распространяется на все «синие» устройства Bosch).

AEG BSS 18C

Данный немецкий агрегат предназначен для серьезной ежедневной продолжительной работы. Он не боится нагрузки: ему по плечу даже закерненные ступичные гайки. Он способен затягивать или срывать крепежи с усилием в 500 Нм. Если в вашем гараже есть тяжелая грузовая техника, то этот гайковерт — то, что надо. Как и предыдущие собратья, он имеет ударный режим, усиливающий основную работу аппарата. Скорость вращения максимально составляет 2750 об/мин. При этом здесь есть 4 скорости, поэтому вращение насадки можно подстроить под определенный режим работы.

Гайковерт оснащен бесщеточным двигателем с защитой от перегрузок. В комплекте с прибором идут два аккумулятора емкостью 4 А*ч, зарядка и кейс для хранения. В целом это хороший надежный прибор, который отрабатывает затраты на него на все сто.

Альтернатива гайковерту:

Пневматический инструмент - Гайковерты. - АвтодомСервис

Пневматический инструмент - Гайковерты.

Гайковерты — самые распространенные пневматические инструменты для сборки и разборки резьбовых соединений. Их различают по исполнению, моменту затяжки и посадочному квадрату шпинделя.

Марка отечественных гайковертов начинается с индекса ИП - инструмент пневматический. Если перед нами прямой гайковерт, то первая пара цифр 31 (ИП-3115, ИП-3125, ИП-3126, ИП-3127, ИП-3128, ИП-3131), если угловой — то 32 (ИП-3207).

Прямые гайковерты (air impact wrench) изготовлены таким образом, что ось вращения шпинделя совпадает с осью вращения пневмодвигателя. Они обладают большим моментом затяжки — до 3500–4500 Нм, которого достигают благодаря ударному механизму. Существует несколько типов ударных механизмов. У импортных гайковертов —это простые Rocking dog hammer и Pin clutch hammer и более сложные Two hammer и Twin hammer. Ударный механизм отечественных гайковертов несколько отличается от импортных и работает следующим образом. При вращении без нагрузки шпиндель крутится вместе с пневмодвигателем, в момент возникновения нагрузки ударный механизм входит в зацепление со шпинделем и происходит удар, передаваемый на головку и гайку соответственно.

У угловых гайковертов (air ratchet wrench) ось вращения шпинделя расположена под прямым углом к корпусу. Отечественные модели оборудованы ударным механизмом, импортные, напротив, работают с помощью храпового. Выпускаемый ранее ИП-3205 имел максимальный крутящий момент 1600 Нм. У современных импортных пневмогайковертов с храповым механизмом момент затяжки равен 100–120 Нм. Все гайковерты оснащены механизмом реверса. На большинстве современных моделей установлен регулятор крутящего момента, впрочем момент затяжки также можно регулировать изменением давления воздуха на входе. Стандартное давление для пневматического инструмента, в том числе и для гайковертов, составляет 6,3 атм (6,2 бар), (как правило, профессиональные промышленные компрессоры дают давление 8-16 бар). расход воздуха при непрерывной работе от 500 до 1200 л/мин. Однако если заглянуть в зарубежные каталоги, то мы обнаружим совсем другую величину, например 110–220 л/мин. Возникает вопрос: откуда такая разница? Ответ достаточно прост: различная методика измерения. Расход воздуха в отечественном инструменте определяют как количество воздуха, прошедшее через гайковерт в течение одной минуты при нажатом пусковом курке. В документации к импортным гайковертам указана величина, получаемая при работе инструмента, но с учетом пауз, возникающих при его использовании. На самом деле расход воздуха у обоих инструментов примерно одинаковый. Технические характеристики импортных гайковертов представлены в табл. 1, а отечественных — в табл. 2. Присоединительная резьба импортного инструмента дюймовая, а российского, за исключением ИП-3115 и ИП-3128, — метрическая, что, на наш взгляд, является недостатком.

Основным отличием российских гайковертов от импортных является то, что у каждой модели свой посадочный размер квадрата шпинделя, и при эксплуатации инструмента могут возникнуть трудности с расходными материалами. Импортные инструменты имеют посадочные квадраты 1/4; 3/8; 1/2; 3/4; 1; 11/2; 21/2; 31/2 (в дюймах), поэтому проблемы со сменными головками отсутствуют. Для каждого размера квадрата существует достаточно большой диапазон размеров ударных головок: 1/4” — от 4 до 14 мм; 3/8’’ — от 6 до 22 мм; 1/2” — от 8 до 36 мм; 3/4” — от 16 до 50 мм; 1” — от 21 до 100 мм; 11/2” — от 41 до 155 мм; 21/2’’ — от 60 до 255 мм; 31/2’’ — от 105 до 255 мм. Головки бывают как стандартной длины, так и удлиненные. Они представляют собой изделия черного цвета, изготовленные из специального сплава. Основными отличиями ударных головок от обычных помимо цвета является толщина стенок и форма. На внутренних гранях ударных головок имеется выемка, которая при больших моментах затяжки способствует более равномерному распределению усилия по всей поверхности головки. Материалом для их производства служит хромованадиевый (CR-V) или хромомолибденовый (CR-MO) сплав. Головки, изготовленные из хромомолибденового сплава, прочнее хромованадиевых. Ударные головки можно встретить как в шестигранном, так и в четырехгранном и двенадцатигранном исполнении. Причем шестигранные головки адаптированы либо под метрическую, либо под дюймовую резьбу. Помимо обычных головок некоторые компании выпускают специальные, предназначенные для выполнения одной операции на каком-нибудь сложном механизме. Широкое распространение получают головки, позволяющие закручивать гайки с определенным моментом затяжки с помощью гайковертов. При их правильном использовании невозможно сорвать резьбу или закрутить гайку с большим моментом. Они окрашены в определенный цвет, характерный для каждого момента затяжки. Отечественная промышленность не выпускает ударные головки отдельно как самостоятельный инструмент. Обычно их используют в качестве комплектующих к гайковертам.

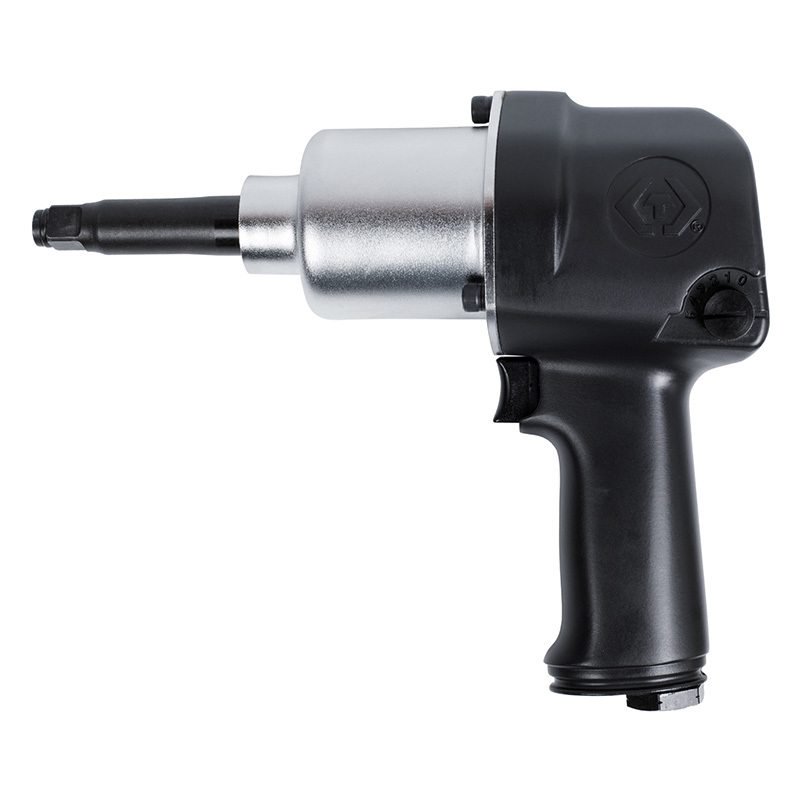

Гайковерты бывают с обычным или удлиненным до 150 мм шпинделем. В наборах помимо гайковерта и головок обычно присутствует удлинитель и кардан для работы в труднодоступных местах. В последнее время все большее распространение получают гайковерты, изготовленные из композитных материалов. Их отличительными свойствами являются малый вес и большой крутящий момент. Как правило, данная серия инструментов имеет квадрат шпинделя 1/2 дюйма и момент затяжки в районе 1000 Нм. Конструктивные особенности данных гайковертов заключаются в том, что механизм реверса, находящийся в задней торцевой части корпуса, совмещен с регулятором момента затяжки. Применение пневматических гайковертов получило наибольшее распространение в машиностроении, автомобильной промышленности и при монтажных работах в строительстве. Мировыми центрами по производству гайковертов считают Тайвань, Китай, Западную Европу, США, Японию.

Данные вопросы вам помогут получить ответ какой пневматический гайковерт Вам выбрать?

    1. Какие гайки Вы собираетесь откручивать / закручивать? Каким бы странным не показался Вам этот вопрос, суть его в том, что на некоторых операциях особое внимание необходимо уделять крутящему моменту либо на откручивание, либо за закручивание.
      • Если у Вас сборочная линия, то обращайте внимание на момент затяжки.
      • Если Вы занимаетесь ремонтом автомобилей и дорожной техники, то также обращайте внимание и на крутящий момент в режиме реверса.

    1. Допускаете ли Вы применение сменных головок различных размеров
      • Если наличие сменных головок для Вас актуально, то советуем приобрести гайковерт зарубежного производителя со стандартными посадочными размерами.

    1. Какие размеры под ключ, вам наиболее актуальны?
      • Если до 10 мм (резьба до М5), то целесообразней использовать пневмошуруповерт.
      • Если от 10 до 27 мм, то Вас полностью удовлетворит гайковерт с посадочным квадратом ½ дюйма. Рекомендуемый диапазон ударных головок под данный квадрат от 8 до 36 мм. Момент затяжки гайковертов с квадратом ½, от 60 до 1360 Нм.
      • Если от 22 до 41 мм, оптимальным будет гайковерт с позадочным квадратом ¾ дюйма. Наиболее часто применяются ударные головки до 46 мм. Момент затяжки гайковертов с квадратом ¾, от 690до 1900 Нм.
      • Если от 36 и выше, целесообразно использовать гайковерт с квадратом 1 дюйм и больше. В этом случае момент затяжки будет составлять до 5.000 Нм. В особых случаях, оправдано применение гидравлических гайковертов.

    1. Нужен ли Вам регулятор момента затяжки?
      • Как правило погрешность пневматического гайковерта составляет не менее 10 %.
      • Если данный показатель для Вас имеет ключевое значение, советуем обратить внимание на гидравлический гайковерт. У них уровень погрешности составляет порядка 2. ..5 %.

    1. Важна ли масса гайковерта?
      • Если масса гайковерта для Вас важна, то гайковерт, изготовленный из композитных материалов легче металлического примерно на 30-50%.

  1. Оснащена ли Ваша пневмосистема блоком подготовки сжатого воздуха?
    • Если да, ты Вам рекомендуем следить за наличием масла и выходным давлением. Стандартным, для большинства пневматического инструмента является давление 6,2 бар (0,62Мпа, 90 Psi или 6,3 атмосферы).
    • Если нет, то рекомендуем её незамедлительно установить, т. к. ресурс пневмоинструмента при использовании блоков подготовки воздуха возрастает многократно.

ВНИМАНИЕ: Мы категорически не советуем приобретать дорогой инструмент, если у Вас не установлена система подготовки воздуха.

Гайковерт: ремонт своими руками

27.10.2020

Гайковерт: ремонт своими руками

Гайковерт – это очень удобный и практически незаменимый инструмент для раскручивания и закручивания гаек, болтов и шурупов. Наиболее часто в мастерских, различных цехах, на производстве можно увидеть пневматический гайковерт, который очень удобный и практичный.

С его помощью можно безо всяких проблем затянуть или ослабить резьбовые соединения.

Внутреннее устройство пневматического гайковёрта максимально простое. Его детали служат очень долго и выходят из строя лишь по прошествии очень большого периода времени. Запас прочности в данный тип инструмента любой производитель закладывает весьма солидный, понимая, что при работе гайковерт испытывает очень большие нагрузки.


Но, как и любой инструмент он может выйти из строя, но не торопитесь нести его в мастерскую и платить деньги за ремонт, вполне вероятно можно справиться самостоятельно.

Как работает пневматический гайковерт

Чтобы понять, что сломалось в том или ином инструменте, надо знать, как он устроен. В случае с пневмогайковертом все вообще максимально просто.

Инструмент состоит из, собственно, штуцера, на который крепится шланг подачи сжатого воздуха от компрессора. После устанавливается кнопка «вкл.-выкл.» - она отвечает за подачу потока воздуха на вентилятор. Именно его раскручивает поток воздуха, продаваемого под высоким давлением. Оттуда вращение передается на насадку гайковерта, если инструмент является ударным, то также будет стоять еще и ударный механизм.

Для лучшего понимания устройства пневматического гайковерта всегда надо под рукой иметь его схему обычную или взрыв-схему, которая будет более удобной.

Какие бывают поломки гайковёрта

По типу причин поломки пневматического гайковерта можно поделить на три группы условно:

·         износ деталей, вызванный временем и неадекватными нагрузками;

·         механические повреждения;

·         сильное загрязнение, которое мешает работать.

Давайте разберем самые популярные из них.

Падает мощность, даже на большой скорости при максимально давлении воздуха.

Переключение скоростей не работает, не срабатывает реверс.

Пневмогайковерт сильно нагревается в процессе работы.

Патрон не крутится.

При работе инструмент начинает очень сильно шуметь, вибрировать.

Эти основные поломки, к которым приводят повреждения ротора, лопаток вентилятора, износ подшипников, поломка пружин, истирание прокладок и так далее. Но, факт в том, что все это чинится либо ремонтом детали, либо ее заменой. В этом большой плюс пневматического гайковёрта перед остальными моделями.

Чиним пневмогайковерт

Конструкция пневмогайковерта максимально простая и разобрать его труда не составит ровным счетом никакого. Снимите заднюю крышку, открутив несколько болтов и уберите ее вместе с регулятором скорости. После чего вы получите доступ ко всему содержимому гайковерта. Лучше всего будет сфотографировать, как и что там расположено, чтобы при обратной сборке вы не запутались и не навредили еще больше.


После того, как вы вынули все детали – внимательно их осмотрите: каждая часть гайковерта должна иметь смазку, не быть ржавой, треснутой, окисленной и так далее. Осмотрите все их на предмет сколов и трещин, отсутствующих частей. Если вы увидели явно вышедшую из строя часть пневмогайковерта, то отложите ее в сторону для замены на новую. Если не смогли найти схему гайковерта, возьмите ее с собой в магазин и покажите, что вам надо купить.

Если вы все нашли целым, то скорее всего неисправность кроется в загрязнении гайковерта. Почистите каждую деталь, удалите ржавление, хорошо смажьте, перед тем удалив старую «мазилку».

Также поломка может быть из-за износа детали: для этого нужно очень хорошо почистить их и каждую внимательно осмотреть ан предмет истирания. Особенно внимательно осмотрите подшипники – часто проблема кроется именно в них, также не пропусти ротор и его лопасти – все эти детали пневмогайковерта чаще всего выходят из строя.

Если вы не смазывали ваш инструмент очень долго, то возможно лопасти ротора теперь плохо прилегают к цилиндру, а в итоге сила вращения падает, мощность гайковерта тоже. Если проблема в этом, то самое правильное будет полностью заменить блок цилиндра. Есть вариант отшлифовать цилиндр, но это довольно заморочено, требует наличие станка, а также определённых навыков и умений.

Практически любую поломку пневмогайковерта можно решить банальной заменой вышедшей из строя детали на новую. Потому и отремонтировать его не так трудно, как кажется, а купить запчасть можно практически в любом строительном магазине или мастерской. Перед установкой новой летали не забудьте ее очистить от заводской смазки, смазать заново и лишь потом крепить на место.

Как продлить срок службы гайковерта

Для того, чтобы ваш пневматический инструмент прослужил вам очень долго и без поломок, его надо регулярно смазывать. Таким образом все детали будут работать в нем легко, не истираясь и не ломаясь почем зря. Именно потому экономить на смазке вообще любого пневмоинстурмента нельзя ни в коем случае – это залог его «здоровья» и долгого срока безремонтной эксплуатации.

Для смазки не надо ничего разбирать: снимите патрубок, по которому подается воздух, и капните внутрь капель десять смазки или машинного масла, после чего включите инструмент и дайте его с полминуты покрутиться вхолостую. Таким образом смазка разойдется по деталям равномерно.

При интенсивной нагрузке смазку надо повторять каждые четыре часа. Также смазывается инструмент перед выключением.


Лучше всего сразу установить в пневмоинструмент лубрикатор или масленку, которые будут постепенно сами подавать масло на движущиеся части. И тогда вам уже не надо будет отвлекаться и постоянно смазывать агрегат вручную. Останется лишь заполнять масленку нужной смазкой и все будет в порядке.

Но, это не все о смазке – на подшипники надо наносить густую смазку типа солидола, так же ее наносят на муфту, ударные молотки и для этого придется все уже разбирать. Хотя делать это надо будет так часто – раз в несколько дней.

Подводя итог вышесказанному, можно заключить, что пневмогайковерты вполне себе ремонтопригодны и процедура не представляет собой никакой сложности. Нет нужды обращаться в сервис, если у вас есть хотя бы небольшой навык и вы внимательны.

Чтобы не доводить инструмент до стадии ремонта, лучше всего не забывать о правилах его эксплуатации, вовремя смазывать, чистить от пыли.



Статью подготовил мастер Роман для клиентов магазина Левша.рф


Аккумуляторный гайковерт – справится с любыми гайками + Видео » АвтоНоватор

При помощи ключа и рук, потратив некоторое время, можно закрутить любую гайку в своем доме. Но в случаях, когда число этих самых гаек немаленькое, лучше автоматизировать процесс, используя сетевой или аккумуляторный гайковерт.

Что такое гайковерт и зачем он нужен

Гайковерт представляет собой специальное устройство для закручивания и откручивания резьбовых соединений. Принцип его действия очень простой – совершение ударно-вращательных либо вращательных движений. По схеме своей работы, таким образом, он аналогичен шуруповертам и электрическим дрелям.

Используется это полезное изобретение специалистами строительной сферы и простыми гражданами в бытовых условиях. Выполняет оно совсем немного действий (по сути – только одно), но зато делает это качественно, сокращая себестоимость ремонтных и строительных операций за счет снижения трудозатрат. Ни один владелец автомобиля не обойдется без данного устройства, ремонтируя своего «железного коня».

Виды гайковертов

Существует три типа подобных инструментов – гидравлические, пневматические и электрические.  Использовать в быту первые две модификации, как правило, не представляется возможным, так как требуется применение дополнительного, иногда достаточно внушительного по массе и небезопасного в эксплуатации оборудования.

Пневматические гайковерты незаменимы на станциях техобслуживания автотранспорта, на различных промышленных объектах. Они способны откручивать даже те гайки, которые сидят «намертво». Обусловлена подобная повышенная работоспособность инструмента его большим крутящим моментом. На рынке представлены пневматические устройства безударного и ударного типа. Последние незаменимы в тех ситуациях, когда требуется прикладывать значительные усилия для отвинчивания или закручивания соединений.

Для работы гидравлического гайковерта требуется создание потока масла (иногда – иной жидкости). Такой инструмент может выполняться в угловой форме либо в обычной, что позволяет использовать его в тех местах какой-либо конструкции, куда очень трудно добраться (например, под капотом машины).

Для простого же человека оптимальным вариантом является электрический сетевой или аккумуляторный ударный гайковерт, который не причисляется к профессиональному оборудованию, но свои функциональные задачи выполняет на отлично.

Каким должен быть бытовой электрический гайковерт

Определившись с желаемой мощностью устройства и его стоимостью, следует обратить внимание на другие его технические характеристики:

  • Диапазон использования. Определяется тем, с какими насадками и размерами гаек может работать инструмент (нормальным считается, когда он может «разобраться» с 10 и более видами гаек).
  • Скорость вращения. Обычно 20–40 об/мин для бытового гайковерта считается отличным показателем.
  • Мощность. Должна быть не менее 400 Вт, иначе у вас вряд ли получится справиться с хорошо заржавевшей гайкой.
  • Ударный механизм. Его наличие очень желательно в устройстве для бытового использования, ударный аккумуляторный гайковерт сможет решить практически любые проблемы в вашем доме или гараже, когда производится самостоятельный ремонт автомобиля.
  • Крутящий момент. Рекомендовано покупать инструмент с показателем от 250 ньютоно-метров.

Сетевой или аккумуляторный гайковерт – какой выбрать?

Аккумуляторные модели характеризуются больше массой, но зато они по-настоящему мобильные. Подобный гайковерт можно взять с собой повсюду, не беспокоясь, что рядом нет электрической розетки. Функционирует такой гайковерт от никель-кадмиевых или литий-ионных батарей. Последние считаются экологичными, в настоящее время именно ими чаще всего оснащаются аккумуляторные гайковерты.

Сетевые приспособления для закручивания гаек имеют небольшой вес, по своей мощности они обычно «сильнее» своих аккумуляторных собратьев. К тому же, цена на них в большинстве случаев ниже. Но все эти достоинства нивелируются тем, что без сети электротока функционировать они не будут. Правда сетевые модели несложно запитать от аккумулятора автомобиля, используя специальный переходник.

Думается, теперь вы сможете подобрать нужный вам гайковерт, который подойдет для выполнения работ по дому и в гараже.

Оцените статью: Поделитесь с друзьями!

Устройство и принцип работы пневматического гайковерта, выбор компрессора, шланга, масла

Любой мастер знает, что самый трудоемкий процесс при монтаже конструкций или ремонте механизмов — это откручивание и закручивание резьбовых соединений. Но если для этих целей использовать пневматические гайковерты, то такая работа превращается в обыкновенную формальность. Этот удобный инструмент имеет множество преимуществ, а вот о нюансах его эксплуатации стоит узнать подробнее.

Устройство и принцип работы пневматического гайковерта

На рисунке ниже можно в деталях рассмотреть устройство пневматического гайковерта. Агрегат состоит из следующих элементов, помещенных в прочный металлический корпус.

  1. Высокопроизводительный пневмодвигатель.
  2. Ударный механизм.
  3. Патрон из легированной стали (упор).
  4. Регулятор крутящего момента, и реверс.
  5. Кнопка пуска.
  6. Штуцер, для подключения шланга от компрессора.
  7. Воздушный клапан.

Данный агрегат за счет отсутствия мотора значительно легче своего электрического собрата. Да и крутящий момент гайковерта имеет высокие показатели — от 300 до 2200 Нм (Ньютонов на метр).

Внутри агрегата можно выделить 2 основных силовых блока, каждый из которых предназначен для работы в разных режимах. Первый блок – это пневмодвигатель, передающий вращательное движение на головку инструмента. Второй блок – это узел, который создает ударные нагрузки. Пневмопривод вращается за счет прохождения через него сжатого воздуха, поступающего посредством шланга высокого давления от компрессора.

В корпусе аппарата имеются 2 канала. По каждому из них воздух направляется в разных направлениях относительно турбины. В первом случае воздух толкает турбину по ч. стрелке, то есть на закручивание, а во втором – против ч. стрелки, на откручивание крепежа. Распределяются потоки воздуха специальным переключателем.

Принцип работы пневматического гайковерта выглядит следующим образом.

  1. После нажатия на кнопку пуска открывается клапан, и поток воздуха из подсоединенного к корпусу аппарата шланга начинает движение через турбину, вращая ее.
  2. От турбины вращательное движение передается на ударный механизм, который по своему принципу действия напоминает муфту сцепления. В составе механизма имеются 2 кулачка сложной конфигурации. Ударное усилие формируется кулачками в тот момент, когда при отпуске крепежа не хватает крутящего момента.
  3. Далее, вращательное движение передается упору (патрону), на который одевается насадка под определенный размер гайки. В результате происходит закручивание либо откручивание крепежа. Некоторые воздушные гайковерты при закручивании не задействуют ударный механизм, процесс проходит в безударном режиме.
  4. Если гайка прикипела, то чтобы ее открутить, потребуется больше усилий, и в этот момент вращение упора прекращается.
  5. Молотки начинают отклоняться назад, одновременно проворачиваясь.
  6. На следующем этапе кулачки минуют зацепление с упором и, продолжая движение, набирают инерцию.
  7. Продолжая проворачиваться, кулачки снова вступают в зацепление с упором и наносят по нему удар (по направлению движения).
  8. Ударные импульсы продолжаются до тех пор, пока крепеж не “сорвется” с места.

Таким образом, с помощью ударного пневматического инструмента процесс откручивания тугих болтов и гаек происходит легко и быстро.

Выбор компрессора для пневмогайковерта

Многие автолюбители, покупая пневматический гайковерт, задаются вопросом, какой нужен компрессор для данного агрегата. В первую очередь, следует обратить внимание на его производительность по паспорту. Здесь имеется один нюанс: некоторые фирмы, выпускающие компрессоры, с целью увеличения продаж указывают производительность не на выходе, а на входе. Например, в документации к агрегату указана его производительность 210 литров в минуту. Значит, данный показатель нужно трактовать, как скорость нагнетания воздуха компрессором в себя, то есть в ресивер. На выходе же производительность может падать приблизительно на 30-40%. И получается, что агрегат на самом деле выдает только 146-127 л/мин.

Исходя из вышесказанного, можно понять, что если на компрессоре указана производительность 210 л/мин, то нужно выбирать гайковерт со значительно меньшими показателями скорости воздушной струи. Например, если рабочая скорость потока воздуха у инструмента равняется 200 л/мин, а компрессора по документации — 210 л/мин (реально – 146-127 л/мин), то таким инструментом ничего ни открутить, ни качественно закрутить у вас не получится.

К тому же, объем ресивера также играет важную роль. В бытовых агрегатах баллон может иметь объем всего 24-50 литров. При таких условиях гайковерт не сможет работать нормально. Даже при объеме ресивера 50 литров после нескольких секунд работы инструмента давление в нем значительно снижается, и для продолжения работы приходится ждать, пока оно восстановится. Поэтому ресивер компрессора должен иметь объем больше, чем 50 литров, а сам агрегат создавать давление в нем не ниже 6,2 кг/см². В противном случае аппарат не сможет развить необходимую мощность.

Но нельзя допускать и слишком высокого давления в системе. Превышение рекомендованного показателя давления пагубно сказывается на основных узлах инструмента, приводит их к быстрому износу и, как следствие — выходу гайковерта из строя.

Итог вышесказанного такой: если инструмент рассчитан на рабочую скорость воздуха 119 л/мин, а компрессор для гайковерта выдает 135 л/мин в реальности, то с его помощью можно без проблем откручивать и затягивать крепеж на колесах. Но не стоит забывать, что инструмент должен иметь крутящий момент не ниже 550 Нм.

Выбор шланга

Следует знать, что шланг, которым комплектуется компрессор, особенно китайского производства, не подойдет для эффективной работы гайковерта. Чаще всего данные шланги имеют внутреннее сечение около 6 мм. Такой пропускной способности шланга будет недостаточно, чтобы подать необходимый объем воздуха на пневмоинструмент. Им, разве что, можно сдувать пыль, применять для краскопульта, но не более. Даже накачка шин с его помощью забирает много времени.

Поэтому необходимо обзавестись другим шлангом с большей пропускной способностью. В идеале, это может быть газовый шланг, который приобретают в магазине газового оборудования. На нем будет видна маркировка (Пропан-Бутан), а также указано максимальное давление, которое он выдерживает, значение внутреннего диаметра.

Для чего компрессору нужен фильтр

Воздух, выходящий из компрессора, должен быть чистым, то есть без различный примесей, способных повредить гайковерт. Не все знают, что во внутреннем пространстве ресивера во время сжатия воздуха выпадает конденсат. Также в ресивер может попадать масло вместе с нагнетаемым воздухом, если механическая часть агрегата сильно изношена. Масло, смешиваясь с конденсатом (влагой), приобретает вид эмульсии и попадает внутрь инструмента через шланг, подключенный к нему. Данная эмульсия способна вызывать коррозию всех деталей механической части агрегата. По этой причине в сервисные мастерские нередко попадают гайковерты, заполненные водой и ржавчиной, с вышедшими из строя узлами.

Чтобы не доводить инструмент до такого плачевного состояния, на компрессор принято устанавливать фильтр-влагоотделитель. Внутри него располагается сетка-фильтр, изготовленная по специальной технологии из бронзы.

Воздух, проходя через фильтр, отдает влагу и теряет все примеси, которые попадают в отстойник. Обычно корпус влагоотделителя изготавливают из прозрачного материала для отслеживания количества загрязнений, накопившихся во время работы.

На отстойнике также имеется клапан (расположен снизу), через который все загрязнения легко удаляются.

О том, что фильтр загрязнен и не обеспечивает нужную скорость потока воздуха, можно определить по падению мощности инструмента. Гайковерт в первые секунды начинает работать в пределах нормы, но затем внезапно замедляется и теряет мощность. Объясняется этот факт тем, что запуск инструмента происходит за счет накопившегося воздуха в шланге, после чего его становится недостаточно из-за малой пропускной способности засоренного фильтра. В таких случаях фильтр вынимается, промывается в сольвенте, после чего хорошо продувается воздухом. В крайнем случае фильтр приходится менять. Его можно приобрести в магазинах, торгующих пневмоинструментом.

Выбор масла для гайковерта

К смазке данного пневматического инструмента следует относиться с особой серьезностью. Если агрегат может проработать без очищенного воздуха какое-то время, то без смазки он выйдет из строя очень быстро. Масло, поступающее на движущиеся части аппарата, снижает трение между ними, а также удаляет продукты износа в виде мелкой пыли. Данная пыль способна заполнять зазоры между лопастями и ротором, чем затормаживается их движение. В результате мощность инструмента значительно снижается. Решается проблема установкой в систему лубрикатора. На фото ниже показан его линейный тип.

Но установка “масленки” поможет продлить срок службы гайковерта только в том случае, если в нее залить специальную смазку, предназначенную только для пневматического инструмента, имеющую нужную вязкость.

Старайтесь приобретать масло для гайковерта, которое рекомендует производитель инструмента. В крайнем случае, следует использовать только масло синтетического типа, которое обладает хорошими противоизносными и антикоррозийными качествами и не имеет в своем составе силикона.

Заливать в лубрикатор трансмиссионное или моторное масло нельзя, поскольку оно имеет вязкость выше, чем требуется, и успешно “склеивает” лопасти пневмопривода, из-за чего агрегат теряет мощность.

Специальную смазку можно приобрести также в компаниях, предлагающих пневмоинструмент.

Правила нанесения смазки

Если по какой-либо причине вы не имеете возможности установить лубрикатор на ваш агрегат, то, из ситуации можно выйти следующим способом.

  1. Непосредственно перед запуском гайковерта необходимо открутить от него шланг и закапать в штуцер инструмента от 3 до 5 капель смазки.
  2. Далее, следует вернуть шланг на прежнее место и ненадолго включить агрегат (тридцати секунд будет достаточно). Благодаря данной операции произойдет равномерное распределение масла по всем подвижным узлам устройства.

Смазку таким способом необходимо проводить и перед длительным хранением инструмента. При использовании агрегата в интенсивном режиме масло следует закапывать в штуцер каждые 3-4 часа.

Хотя данный способ и помогает продлить срок службы гайковерта, он очень неудобен. Приходится прерывать работу и тратить время на очистку инструмента от загрязнений в районе штуцера, на подготовку смазки. Также во время проведения процедуры следует внимательно следить за тем, чтобы в агрегат не попала пыль. Именно по этим причинам рекомендуется устанавливать в систему лубрикатор, который всегда будет своевременно подавать смазку в инструмент.

Советы по эксплуатации пневматического гайковерта

Для продления срока службы пневматического инструмента рекомендуется прислушаться к некоторым советам от профессиональных мастеров.

  1. Не допускайте падения инструмента.
  2. Необходимо следить, чтобы пневмоинструмент находился вне зоны, где на него может наехать автомобиль.
  3. Чтобы увеличить мощность затяжки, не допускайте превышения давления в системе. Это приводит к быстрому износу агрегата.
  4. Не следует удерживать гайковерт длительное время под нагрузкой, поскольку такой режим работы быстро выведет ударный механизм из строя. Если “прикипевшие” гайка или болт не отворачиваются в течение 5 сек, то следует остановить работу агрегата, и заменить его на более мощный. Также рекомендуется использовать для проблемных болтов проникающие жидкости, которые есть в арсенале любого владельца авто: бензин, антифриз, керосин, солярка, тормозная жидкость. Правильнее всего нанести на резьбовое соединение специальную жидкость, например, WD-40.
  5. Не допускайте хранение инструмента вблизи огня, а также в местах с высокой температурой и влажностью.

Если выполнять данные нехитрые рекомендации, то ваш инструмент станет эффективным помощником при выполнении трудоемких операций, прослужит долго и оправдает вложенные в него средства.

Гаечный ключ | инструмент | Britannica

Гаечный ключ , также называемый гаечным ключом , инструмент, обычно используемый вручную, для затяжки болтов и гаек. По сути, гаечный ключ состоит из прочного рычага с выемкой на одном или обоих концах для захвата болта или гайки таким образом, чтобы его можно было повернуть, потянув за гаечный ключ под прямым углом к ​​осям рычага и болта. или орех. Некоторые гаечные ключи имеют концы с прямыми прорезями, которые подходят к затягиваемой детали; Эти инструменты известны как рожковые ключи и изготавливаются различных размеров, чтобы соответствовать конкретным размерам болтов и гаек.

Разводной ключ

Workman использует разводной ключ для затяжки болта.

© MikLav / Shutterstock.com

Подробнее по этой теме

ручной инструмент: отвертки и гаечные ключи

Простой отвертке предшествовала насадка с плоским лезвием для столярной скобы (1744). Отвертка с ручкой изображена на ...

плотника.

Гаечные ключи с накидной головкой имеют концы, закрывающие гайку, и имеют 6, 8, 12 или 16 точек внутри головки. Гаечный ключ с 12 точками используется либо на шестигранной, либо на квадратной гайке; ключи с 8 и 16 острием используются для квадратных элементов. Поскольку стенки коробки тонкие, эти ключи подходят для заворачивания гаек, до которых трудно добраться с помощью рожкового ключа.

Когда гайка или головка болта находится в углублении под поверхностью элемента, закрепленного болтом, необходимо использовать торцевой ключ; По сути, это короткая труба с квадратным или шестигранным отверстием и встроенной или съемной ручкой. Современные торцевые ключи производятся наборами, состоящими из нескольких коротких головок с квадратным отверстием на одном конце, подходящем для съемной рукоятки, и отверстиями с 8 или 12 гранями на другом конце для разных размеров болтов и гаек.Есть несколько типов ручек и удлинителей, например, Т-образная ручка, ручка для отвертки и ручка с храповым механизмом ( см. Трещотку ).

Полезным аксессуаром для набора торцевых ключей является ручка, оснащенная механизмом, который измеряет величину крутящего момента или поворачивающего усилия, прилагаемого гаечным ключом к гайке или болту. Один тип динамометрической рукоятки имеет два рычага, прикрепленных к головке, на которой находится гнездо, подходящее для затягиваемого болта или гайки; одна рука несет шкалу индикации крутящего момента и остается неподвижной относительно головки, в то время как другая рука несет рукоятку и изгибается относительно головки и шкалы при затягивании болта.Стрелка на согнутом рычаге указывает крутящий момент на шкале. Динамометрический ключ предназначен для обеспечения того, чтобы винты и болты в болтовых соединениях были установлены с достаточной затяжкой, чтобы предотвратить ослабление во время использования, без чрезмерного затягивания.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас Ключ

с одной фиксированной и одной регулируемой параллельной губкой можно использовать для болтов и гаек различных размеров в ограниченном диапазоне. У одного типа губки расположены под прямым углом к ​​рукоятке; этот гаечный ключ известен как гаечный ключ. У другого типа, первоначально называвшегося серповидным ключом, губки почти параллельны рукоятке. На обоих типах подвижная челюсть регулируется поворотом червяка, который входит в зацепление с зубчатой ​​рейкой, врезанной в челюсть.

Разводной трубный ключ, или ключ Stillson, используется для удержания или поворота труб или круглых стержней. Этот гаечный ключ имеет зубчатые губки, одна из которых поворачивается на рукоятке для создания сильного захвата при работе.

Винты с утопленной головкой или установочные винты обычно имеют углубление шестигранной формы и требуют специального гаечного ключа, обычно называемого шестигранным ключом; он состоит из шестиугольного стержня из инструментальной стали, имеющего L-образную форму, каждый конец которого входит в углубление.

Силовые или ударные ключи используются для быстрого затягивания или ослабления гаек. По сути, это небольшие портативные электрические или пневматические двигатели, которые могут вращать торцевые ключи с высокой скоростью. Они оснащены устройством ограничения крутящего момента, которое останавливает вращение торцового ключа при достижении заданного крутящего момента. Пневматические ключи обычно используются на станциях технического обслуживания автомобилей, где имеется сжатый воздух, а искрение электродвигателей представляет опасность пожара.

Гаечный ключ | HowStuffWorks

Гаечный ключ предназначен для поворота головки болта или гайки.Выбор подходящего ключа зависит от конструкции и размера крепежа. Это также может зависеть от того, насколько сложно достать застежку. Типы гаечных ключей включают открытый, комбинированный, регулируемый и шестигранный.

Вот совет: при использовании гаечного ключа потяните его на себя, а не отталкивайте. Это дает вам больше контроля и снижает вероятность получения травмы в случае соскальзывания гаечного ключа.

Вот несколько различных типов гаечных ключей, из которых вы можете выбрать:

  • Накидной.Гаечный ключ с закрытым или закрытым концом используется там, где есть место для затяжки гаечного ключа вокруг застежки. Накидные гаечные ключи доступны в 6- и 12-гранных версиях, в зависимости от количества сторон крепежа. Шестигранные застежки имеют 6 сторон, или острие, и являются наиболее популярными.
  • Открытый конец. Этот тип гаечного ключа используется для поворота крепежа в местах, где гаечный ключ не может охватить крепеж.
  • Комбинация. У комбинированного ключа есть концы, которые выполняют определенные задачи.Один конец может быть открытым, а другой закрытым, один может быть смещенным, а другой прямым, или два конца могут иметь частично разные размеры.
  • Регулируемый. Разводной ключ можно использовать для крепления различных размеров. Недостатком является то, что он менее стабилен, чем гаечный ключ фиксированного размера, и может легко поранить вас или повредить застежку. Разводной ключ следует использовать только в том случае, если нет ключа подходящего размера.
  • Розетка. Торцевые ключи надеваются поверх крепежа, что делает снятие проще и безопаснее, чем с другими ключами. Розетки бывают стандартной и увеличенной глубины; имеются удлинители, облегчающие снятие крепежа. Их часто покупают комплектами по размеру дисков.
  • Аллен. Названные торговой маркой Allen, они используются на крепежных деталях с шестигранным отверстием в головке. Имеются шестигранные ключи с L- или T-образными ручками.

Это не то, что вы ищете? Попробуйте эти:

  • Инструменты для ремонта дома: предпочитаете ли вы использовать «Желтые страницы» для чего-либо, что нужно исправить по дому, или считаете себя обычным мастером по дому, есть несколько инструментов, которые каждый должен иметь в своем инструменте. коробка.Узнайте все о них в этой статье.
  • Ручные инструменты: в этой полезной статье узнайте о некоторых из наиболее распространенных инструментов, которые вы захотите иметь дома, большинство из которых используются вручную.
  • Крепежные детали: Крепежные детали, такие как гвозди и винты, используются для соединения двух предметов. Узнайте на этой странице о доступных типах креплений и о том, для чего они обычно используются.
  • Болты: к трем основным типам болтов относятся болты с квадратным подголовком, болты сгорания и крепежные болты.Прочтите эту статью, чтобы узнать больше об этом типе застежки.

Определение гаечного ключа Merriam-Webster

\ ˈRench \

вывернутый; мучительный; гаечные ключи

непереходный глагол

1 : двигаться с резким поворотом также : пройти скручивание

2 : тянуть или напрягать что-либо с сильным скручиванием

переходный глагол

2 : для ранения или выведения из строя сильным скручиванием или растяжением вырвал ее обратно

: тянуть или затягивать путем сильного скручивания или с применением силы

б : насильно схватить : схватить

: сильное скручивание или тянущее усилие с перекручиванием или как будто со скручиванием.

б : резкое скручивание или внезапное подергивание мышц или связок. также : возникшая травма (как сустава)

c : искажающее или извращающее изменение

d : острый эмоциональный дистресс : внезапное резкое психическое изменение

2 : ручной или электрический инструмент для удержания, скручивания или поворота объекта (например, болта или гайки).

Гаечный ключ | Вики Сообщества

CT МОНИТОРИНГ ДОСТУПА К ОС:

Кто угодно может редактировать эту страницу, но все изменения проверяются и отслеживаются.

Гаечный ключ (персонаж)

Профессия

Хакер в серой шляпе
Анархист
Хактивист

❝ Черт возьми, чувак! Варвары уже у ворот и готовы сразить несколько голов римлян! ❞
― Гаечный ключ

Гаечный ключ - дейтерагонист Watch Dogs 2 . Хакер, связанный с DedSec, он работает вместе с Маркусом, Ситарой и Джошем.Он инженер и наладчик группы.

Гаечный ключ вернется в Watch Dogs: Legion как часть сезонного абонемента и станет полностью играбельным оперативником в рамках DLC Bloodline.

Биография

До

Watch Dogs 2

Несмотря на то, что Ренч громкий и оживленный, предполагается, что у него было трудное детство с изнурительной застенчивостью, что привело его к созданию электронной маски, которая могла бы служить средством выражения его эмоций.

События

Watch Dogs 2
Этот раздел находится в разработке, и его необходимо расширить. Вы можете помочь, расширив это.

Гаечный ключ впервые появляется во вступительной миссии, наблюдая, как Маркус прокладывает себе путь через ферму серверов ОС CT с другими членами DedSec и задает вопросы о нем. После того, как Маркус удаляет свой профиль и сбегает с объекта, Ренч набрасывает ему на голову сумку и заставляет сесть в фургон.Позже, на пляже, Маркуса знакомят с командой, и они празднуют его вступление в DedSec, выпивая пиво и устраивая вечеринки. Когда на следующее утро Маркус прибывает в хакерское пространство, Ренч знакомит его с приложением Research и 3D-принтером.

Спустя некоторое время Ренч позвонил Маркусу и сказал ему, что трейлер CyberDriver был выпущен, и попросил его вернуться в хакерское пространство, чтобы посмотреть его. Хотя он и Маркус ценили трейлер как развлечение, Ситара и (особенно) Джош сочли его обыденным и оскорбительным для хакерской культуры.В то время как DedSec запускает операцию Operation: Hack and Run , Маркус крадет ЧИП и приносит его в хакерское пространство гаража Ренча, где команда ремонтирует машину для рекламного трюка. Видно, как Ренч готовит машину, в то время как Маркус удаленно пилотирует машину по улицам Сан-Франциско.

Внешний вид

Гаечный ключ - худощавый мужчина среднего роста. Его внешний вид в основном вдохновлен панк-рок культурой. Его одежда состоит из черной кожаной маски с шипами со светодиодным козырьком, жилета с шипами с прикрепленными нашивками и булавками, черного худи DedSec, рваных джинсов, красного браслета с шипами, черных браслетов с ремешками и черных кожаных кроссовок с шипами.

Маска Ренча и механические очки, кажется, «мигают» эмоциями и различными выражениями глаз, а маска оснащена модулятором голоса, который придает его голосу более роботизированный тон. Очки также могут проецировать множественные пиксельные символы и выглядят как состоящие из множества маленьких квадратных лампочек. У Ренча также есть серия татуировок на руках под влиянием киберкультуры. На его жилете с правой стороны видна нашитая нашивка, вдохновленная мемом «y u no», а на шее вытатуирован символ «анархии». У него есть дополнительные татуировки на животе и спине, которые можно увидеть, когда он посещает Свелтер Скелтер в костюме во время Зеркала.

На фестивале Swelter Skelter он носит свою фирменную маску, капюшон с большим ирокезом, черный мотоциклетный жилет, черные мужские стринги с шипами спереди, наколенники с шипами и черные туфли.

Лицо Ренча раскрывается, когда он лишается маски во время W4TCHED. У него большая, заметная родинка в виде винного пятна вокруг левого глаза. [1] У него голубые глаза и светло-каштановые волосы. Интересно, что во время миссии Motherload он носит подплечники с шипами и наколенники с шипами, несмотря на то, что не носил их ни в каких роликах до миссии. Возможно, он надел их только для этой миссии, или разработчики забыли убрать их из управляемой модели.

Гаечный ключ был также подтвержден Ubisoft, что он появится вместе с Эйденом Пирсом в Watch Dogs: Legion DLC Bloodlines.

Личность

Ренч обладает дикой и юмористической личностью, как видно из ролика, где он пытается получить чип из тостера; вместо того, чтобы как следует разобрать его, он вместо этого разбивает его кувалдой. Тем не менее, он, похоже, также является одним из наиболее агрессивных членов DedSec, как видно из трейлера Мировой премьеры, в котором в одном из его диалогов с Маркусом говорится, что они воюют со всеми, включая щенков. Его агрессия распространяется и на его стратегическое мышление - во время «Ложной прибыли» он предлагает придумывать ложь о церкви Нового Рассвета, чтобы дискредитировать их, прежде чем Ситара и Маркус возразят, что риски перевешивают награды. У него есть склонность к шипам или эстетике панка, что видно по его выбору одежды.Он бывал на вечеринках в своей жизни, потягивая пиво под маской. Некоторые люди говорят, что действительно видели его без маски, но он предпочитает отрицать это.

Согласно аудиозаписи в игре, ФБР составило его психологический портрет и определило, что у него тяжелое, возможно, травматическое детство. Таким образом, он ведет себя неловко с женщинами, испытывает проблемы с выражением своих эмоций и носит свою фирменную маску как «рекламный щит», чтобы показать, что он чувствует (один агент ФБР даже сравнил это с тем, что Рой Орбисон использовал солнцезащитные очки).

В другом игровом аудиозаписи, найденном в оригинальном хакерском пространстве, Горацио упоминает, что Ренч носит маску, чтобы уклониться от распознавания лиц ОС CT , но, вероятно, имеет более глубокую причину, такую ​​как скрытие от опасного прошлого.

Он также очень груб, как и в миссии Haum Sweet Haum, он говорит Маркусу получить Haum 2.0 Zero-Day до того, как «какая-то добродушная белая шляпа скажет Хауму, как ... заблокировать [их]» и в В самом конце своей части миссии Motherload, после уничтожения резервных серверов Блюма он говорит Маркусу: «Я пришел, увидел, взорвал дерьмо, я пришел снова."

Отношения

Маркус Холлоуэй

Хотя он, очевидно, дружит со всей командой DedSec, Ренч особенно сблизился с Маркусом Холлоуэем из-за их взаимной любви к фильмам Джимми Сиски, научной фантастике, боевикам и их разным, но совместимым чувствам юмора. Они особенно сблизились во время событий W4TCHED, в которых Маркус вновь обрел близость с Ренчем после того, как вернул ему маску (очень личный предмет Ренча; агент ФБР назвал его «тотемом»), когда и ФБР, и Душан Немек украл его с единственной целью - психологически запугать Ренча.

Еще одним ярким примером их дружбы является миссия DLC Moscow Gambit, где, узнав, что Братва похитил Маркуса и пытался убить его с помощью автомобильной дробилки, Ренч сердито пробил дыру в соседней стене. Когда Маркус вернулся в Хакерское пространство, Ренч крепко его обнимает, явно испытывая облегчение от того, что Маркус жив.

Ситара Дхаван

Будучи членом DedSec, Ренч уважал Ситару как друга и способного хакера, который выдвинул свои таланты в искусстве, речи и программировании на передний план общественного имиджа и оперативных возможностей DedSec.У них действительно есть довольно игривая сторона в их отношениях, как Ситара однажды дразнила Ренча, когда в списке доксинга Prime_Eight было указано, что настоящее имя Ренча - Реджинальд.

Джош Саучак

Ренч также уважал Джоша как талантливого хакера, однако в их отношениях не обошлось без разногласий и недопониманий. Например, во время кат-сцены в миссии Haum Sweet Haum можно было ненадолго увидеть спорящих Джоша и Ренча, прежде чем Маркус их разлучил. Но в целом Ренч ладил с Джошем.

Горацио Карлин

Взаимодействие

Ренча с Горацио было минимальным, если не сказать больше. Однако это не значит, что Ренч не был высокого мнения о Горацио; В конце миссии Eye For An Eye Ренч оплакивал свою смерть, отмечая, что Тезки могли напасть на любого из членов экипажа DedSec.

Раймонд "Ти-Боун" Кенни

Отношения

Wrench с T-Bone были непростыми с самого начала, их первоначальные приветствия были лукавыми, но пассивно-агрессивными комплиментами в отношении шляпы и маски друг друга.Это стало еще более шумным, когда Ти-Боун предложил использовать Ренча-младшего в качестве установки для взрыва ЭМИ внутри объекта Тидис, предложение, которое Ренч яростно презирал; настолько, что, когда Маркус согласился на это, он почти скомпрометировал свою дружбу с Маркусом. Однако к концу истории игры он в конце концов научился хорошо ладить с Ти-Боуном.

Навыки и способности

  • Высокий интеллект: Он необычайно умен, несмотря на то, что у него есть анархические вспышки. Он смог создать Wrench Jr. благодаря своим инженерным навыкам.
    • Навыки взлома: Как любой член DedSec, он очень опытный хакер. У него даже есть собственный профиль для манипуляций с ОС CT . Согласно одному из аудиозаписей ФБР, хакерские навыки Ренча в основном самоучки, несмотря на его высокий уровень качества.
  • Боевые навыки: Несмотря на то, что он тощий, он жестокий боец, предпочитающий взрывчатку и тяжелое оружие.Скорее всего, это связано с его агрессивным и анархическим характером.
  • Атлетические навыки: Он адепт паркура, как и Маркус.
  • Demolitions Expertise : По словам Горацио (когда он описывает себя, Ситару, Джоша и Ренча Маркусу вначале), хотя Ренч хорошо умеет кодировать, он лучше разбирает вещи, чем собирает их вместе. Это ясно показано в миссии DLC Moscow Gambit, где он оборудует пустующие дома Братвы взрывчаткой, которая выпускает фейерверки, которые вместе образуют логотип DedSec, и в своей части миссии Motherload, где он использует взрывчатку и гранатометы как часть своей арсенал (и, видимо, имеет бесконечный запас боеприпасов для своего оружия).

Аудиозаписи

Во время миссии W4TCHED можно услышать три аудиозаписи, оставленные сотрудниками ФБР о Ренча.

Аудиозапись № 1

«Субъект примечателен тем, что он все время носит маску. Маска не позволяет нашему программному обеспечению распознавания лиц определить его личность. Мы также провели несколько вокальных пассов, результаты неопределенны в отношении региона и воспитания. Его работа очень важна. Хакер-самоучка высокого уровня, чья визитная карточка часто содержит грубые шутки, закодированные в основной программе его жертвы.«

Аудиозапись №2

"До своего участия в DedSec субъект, известный как Ренч, в основном преследовал кибератаки сомнительной гуманистической ценности. Изменение текста веб-сайта на словоблудие, часто с использованием юмора в ванной. Этот вид подросткового отыгрывания изменился, поскольку он стал более глубоким участвует в DedSec. Сейчас он работает в команде, преследуя корпоративные или политические цели. Тема считается опасной ".

Аудиозапись № 3

"Что касается ключа для члена DedSec.Наблюдение показывает, что ему неудобно общаться с противоположным полом и он использует свою маску как отклоняющее устройство. Психологический анализ постулирует нарушенное детство вместе с возможной изнурительной застенчивостью. Субъект справляется с этим, используя маску, которую он запрограммировал, чтобы отражать его эмоции, как своего рода электронный рекламный щит. В мире, в котором действует субъект, это решение считается гениальным ».

Отчет Горацио № 3

Кроме того, Горацио Карлин записал аудиозапись с подробным описанием участия Ренча в DedSec, которую можно найти в хакерском пространстве Сан-Франциско.

«Гаечный ключ ... чувак ... что сказать об этом парне? Тут происходит какое-то странное дерьмо. Я бы хотел сказать, что он на самом деле чувствительный, очаровательный парень под суровой внешностью, но я почти уверен, что он "долбаный ублюдок" все время. Я даже не знаю, кто его первым завербовал, он только начал появляться в местных хакерских пространствах и создавать свои "инструменты разрушения". Сначала я подумал, что он пытался слишком сложно ... как будто он был заводом ФБР или что-то в этом роде ... но ни один агент не собирается выполнять суицидальные трюки, которые делает этот парень.Я думаю, правда в том ... Ренчу не волнует, умрет ли он, но он не уйдет тихо. Несмотря на это ... Я рад, что на нашей стороне Гаечный ключ. Одна из самых больших проблем группы - отсутствие GSD ... Gettin 'Shit Done. Гаечный ключ - чистый GSD, и он приносит свою кувалду. Он тоже не какой-то тупой головорез ... Я видел кое-что из его кода - он настоящий. Наверное, поэтому его интересует DedSec, а не какая-то уличная банда. Знаете что, я беру это обратно. На самом деле он мог принадлежать к уличной банде. Кто знает. Одно я знаю о Ренче... мужчина ненавидит Блюм. Я имею в виду НЕНАВИЖУ их. Я не могу понять от него «почему». Очевидно, что он носит маску, чтобы избежать распознавания лиц, но от чего он скрывается? Он не говорит ".

Галерея

Общая информация

  • День рождения Ренча - 4 апреля неизвестного года, [2] , скорее всего, с середины 1980-х до середины 1990-х годов. Однако он любит говорить людям, что его день рождения - 1 апреля, День дураков, возможно, из-за его юмористического характера.
  • Между Хаумом Свит Хаумом и Robot Wars он владел собственным роботом, Ренчем-младшим.
  • В миссии Motherload за него можно играть.
  • Выяснилось, что любит рок-музыку.
  • В миссии Haum Sweet Haum Ренч говорит Маркусу, что он сильно не любит животных, заявив, что «они все развиваются, чтобы заменить нас в пищевой цепочке». В частности, показано, что он нервничает даже из-за самых безобидных животных, включая маленьких щенков.
  • Изначально
  • Wrench должен был быть сильным и жестким мастером, но когда Ubisoft выбрала на роль не известного актера, у которого не было телосложения, они работали над тем, чтобы изменить персонажа, чтобы он соответствовал актеру, что сделало Wrench менее устрашающе и смешнее.
  • Ренч, возможно, видит сквозь свою маску через маленькую камеру, расположенную в верхней части маски.
  • В побочной миссии «Игра в имена», после того как Ренч спрашивает Маркуса, было ли его настоящее имя в списке доксинга Prime_Eight, Маркус отвечает: «Конечно, Реджинальд». Ситара удивлена, узнав очевидное настоящее имя Ренча, подразумевая, что Маркус знал его раньше Ситары. Однако после получения маски Ренча от ФБР, Маркус говорит Ситаре, что он не знает имени Ренча в Хакерском пространстве, и она отвечает, что «[она] никогда не расскажет.«
  • Механизм маски Ренча неизвестен, так как его руки обычно свободны при смене эмоций. Возможно, он основан на функции анализа эмоций CT OS 2.0 или какой-либо другой форме системы распознавания лиц.
  • Во время миссии W4TCHED после того, как Маркус встречается с Ренчем в кофейне, на выходе Ренч разговаривает с работницей кофейни Наоми. Есть возможность войти в кофейню и услышать их разговор.

Список литературы

Руководство по ключам Clicker: диапазоны крутящего момента, калибровка и многое другое

Что такое гаечный ключ?

Динамометрический ключ Clicker - наиболее часто используемый динамометрический ключ в нефтегазовой отрасли на сегодняшний день.

На то есть веская причина: гаечный ключ - доступный и чрезвычайно точный инструмент, если вы используете его правильно.

Гаечные ключи

Clicker - это не электроинструменты, а ручной метод достижения надлежащего крутящего момента (также известной как нагрузка на болт) на вашем креплении. Они должны быть частью коллекции ручных инструментов любого сборщика на каждом нефтегазовом заводе.

Как работают гаечные ключи?

Динамометрические ключи

Click Type представляют собой регулируемый динамометрический ключ с храповым механизмом, что означает, что вы можете регулировать прилагаемую силу вверх или вниз в заданном диапазоне.

Ключи

Clicker имеют корпус, который показывает такое усилие в дюймах-фунтах (дюймах-фунтах), фут-фунтах (фут-фунтах) или ньютон-метрах (Нм), которое используется для метрической настройки крутящего момента.

В этой статье мы сконцентрируемся на футах-фунтах / ньютон-метрах, а не на динамометрических ключах с микропереключателем (также называемых микрометрическими динамометрическими ключами), которые измеряют в дюймах-фунтах, поскольку они обычно не используются в тяжелых промышленных приложениях. .

Стандартный динамометрический ключ с защелкой имеет ручную регулировку, но есть и цифровые динамометрические ключи.Люди могут называть их электронными динамометрическими ключами. Любой из них может помочь сборщику добиться желаемого крутящего момента на застежке.

Большинство ручных ключей - это динамометрические ключи с квадратным хвостовиком. Обычно они имеют храповую головку с размером привода 3/8 ″, 1/2 ″ или 3/4 ″. Однако большинству сборщиков необходимо иметь открытые насадки для решения проблем с низким зазором, с которыми часто сталкиваются в полевых условиях.

Когда ручной гаечный ключ затягивается до точки установки крутящего момента, рычаг внутри гаечного ключа перекатывается по кулачку и ударяется о внутреннюю часть стенки рукоятки гаечного ключа.Этот эффект издает звук «щелчка» и сообщает оператору, что они достигли желаемого значения крутящего момента.

Краткая история динамометрических ключей Clicker-Type

Принято считать, что первый гаечный ключ для кликера был создан Конрадом Баром из Департамента водоснабжения города Нью-Йорка в 1918 году. Он устал от непостоянных болтовых нагрузок на его крепежные детали, поэтому он решил исправить это, изготовив динамометрический ключ, одинаковая нагрузка стабильно.

(ЛЮБОПЫТНЫЙ ФАКТ: динамометрическим ключам уже более 100 лет, и большинство людей до сих пор не знают, как ими правильно пользоваться!)

Однако

Bahr не был первым, кто попытался запатентовать эту идею.Первый патент на динамометрический ключ был подан Джоном Х. Шарпом в 1931 году. То, что он тогда называл «ключом для измерения крутящего момента», сегодня известно как динамометрический ключ балочного типа.

Динамометрический ключ балочного типа. (Источник: Shutterstock)

Но Бара нельзя было оставлять позади. В 1935 году Бар и Джордж Пфефферле запатентовали разводной ключ с храповым механизмом, который обеспечивал сборщику «слышимую обратную связь», то есть «щелчок».

Bahr также позаботился о том, чтобы включить механизм, предохраняющий гаечный ключ от обратного храповика при достижении желаемого крутящего момента на застежке.

Я бы сказал, что Конрад Бар - герой в мире динамометрических ключей!

Диапазон крутящего момента для ключей Clicker

Предустановленный диапазон крутящего момента для гаечных ключей составляет от 10 футо-фунтов до 2000 футо-фунтов. Разные крутящие моменты бывают разных размеров привода. Типичные размеры, которые вы увидите в тяжелой промышленности:

  • Размер квадратного сечения 3/8 ″: Типичный диапазон крутящего момента 10–150 фут-фунт. Они отлично подходят для областей, где у вас есть проблемы с зазором гаечного ключа из-за длины динамометрического ключа.
  • Размер квадратного сечения 1/2 ″: Типичный диапазон крутящего момента 30–250 фут-фунт. Они наиболее часто используются в отрасли, и каждый сборщик должен иметь один или, по крайней мере, иметь доступ к одному. Также это размер диска, с которым мы обычно видим низкопрофильные адаптеры.
  • Квадратный привод 3/4 дюйма, размер : Типичный диапазон крутящего момента 100-600 фут-фунт. Хотя они могут создавать хороший крутящий момент на застежке, они имеют длину около 4 футов, поэтому они могут не подходить для каждого случая применения.

За годы отслеживания использования в полевых условиях компания Hex Technology обнаружила, что 82,3% приложений в нефтегазовой промышленности могут быть собраны с помощью динамометрического ключа со щелчком, который может выдерживать нагрузку 250 фут-фунт. Это почти такой же процент и для химической промышленности.

В то время как производители действительно производят гаечные ключи на 1000 футов фунт и 2000 футов фунтов, с ними следует обращаться как с крайним средством, использовать только тогда, когда нет другого выхода.

Почему? Просто: эти ключи - ЗВЕРЬ на сборщиках.

Вы должны создать на конце гаечного ключа усилие от 200 до 300 фунтов, чтобы добиться нужного крутящего момента. Это требует больших усилий, особенно если учесть, что им, возможно, придется 4 раза касаться 24 шпилек, если вы используете звездообразный метод сборки.

Таким образом, хотя ручной гаечный ключ с высоким крутящим моментом кажется хорошей идеей в теории, на практике, чтобы достичь такого уровня силы, сборщику придется либо подпрыгивать по гаечному ключу, чтобы заставить его щелкнуть, либо или просто истощится во время сборки.

Итог: если вы находитесь в ситуации, когда требуется динамометрический ключ на 1000 футов фунт или больше, посмотрите, можете ли вы выбрать оборудование с приводом для достижения крутящего момента, которого вы пытаетесь достичь.

Динамометрический ключ Clicker Точность, калибровка и повторная калибровка

Стандарт ISO 6789 охватывает конструкцию и калибровку ручных динамометрических инструментов, включая стандартные динамометрические ключи и даже динамометрические ключи с отверткой.

В стандарте указано, что повторная калибровка инструментов, используемых в установленных пределах, должна производиться каждые 12 месяцев.В случаях, когда инструмент используется в организации, которая имеет свои собственные процедуры контроля качества, график калибровки может быть составлен в соответствии со стандартами компании.

На каждом калибровочном листе должен быть указан диапазон крутящего момента, единицы измерения крутящего момента, направление работы для однонаправленных инструментов (некоторые инструменты позволяют работать только по часовой стрелке) и метка производителя.

Если предоставляется сертификат калибровки / повторной калибровки, на инструменте должен быть указан серийный номер, соответствующий сертификату, или калибровочная лаборатория должна дать инструменту справочный номер, соответствующий сертификату калибровки инструмента.

Точность гаечных ключей должна составлять от 3 до 5%, в зависимости от производителя. Как и любой другой инструмент в соответствии с ISO 6789, их следует калибровать не реже одного раза в 12 месяцев.

ПРИМЕЧАНИЕ: Это обычная практика - и очень хорошая идея - также проверять точность этих инструментов в полевых условиях между датами калибровки.

Для этого вы можете запросить у производителя инструмента устройство для проверки нагрузки, разместить его на своем предприятии и использовать его для проверки того, что ваш гаечный ключ не вышел из строя.

Как пользоваться гаечным ключом

В то время как гаечные ключи точны, неточная часть - это человек. Так что будьте осторожны.

Мы часто будем бороться с неточностями, помещая в поле шашки гаечного ключа. Это не только подтверждает, что гаечный ключ выполняет то, что он должен делать, но также помогает убедиться, что человек, работающий с инструментом, делает то, что он или она должны делать.

Перед использованием гаечного ключа для ручного управления необходимо проверить, установлен ли гаечный ключ на желаемое значение крутящего момента.Прикладывая усилие к гаечному ключу, вы должны делать это равномерно, а не рывками, рывками или прыжками на орудии.

Также обратите внимание: динамометрические ключи довольно чувствительны. Вам нужно соблюдать осторожность при использовании и обращении с ними. Падение, удары или удары гаечным ключом могут изменить результат калибровки.

Кроме того, если вы не раскрутите его полностью до уровня менее 20% от общего масштаба, вы можете слишком сильно согнуть внутренние детали, и они не вернутся к своей первоначальной форме. Это повлияет на значение крутящего момента и может сделать вашу калибровку недействительной.

Другие динамометрические ключи, которые вы можете увидеть

Сложность - враг завершения.

Там, где многие люди думают, что технологии могут компенсировать недостаток обучения или навыков, мы неоднократно видели, что это не так. Вот почему ручные динамометрические ключи с защелкой остаются популярным инструментом в отрасли производства болтовых соединений.

Если вы объедините этот относительно простой инструмент с хорошо обученным ассемблером, вы добьетесь хороших результатов.

Существует несколько других типов гаечных ключей, которые мы опишем ниже.Однако имейте в виду, что эти инструменты могут усложнить процесс процедуры.

Электронный динамометрический ключ

Электронный динамометрический ключ отображает значение крутящего момента на цифровом экране. (Источник: Shutterstock)

С электронными (показывающими) динамометрическими ключами прикрепите тензодатчик к торсионному стержню, который отправляет сигнал на датчик и затем преобразуется в значение крутящего момента. Обычно у них есть цифровой дисплей.

Программируемые электронные динамометрические / угловые ключи

Они очень похожи на электронный динамометрический ключ, но используют низкий крутящий момент с последующим перемещением гайки на определенный угол.

Измерение угла выполняется датчиком или электронным гироскопом. Эта конструкция динамометрического ключа очень популярна среди производителей ветроэнергетики и автомобилей для документирования процессов затяжки, требующих контроля как крутящего момента, так и угла.

Динамометрический ключ мехатроника

Крутящий момент достигается так же, как и с помощью динамометрического ключа щелочного типа, но у него есть цифровой экран для считывания (как электронный динамометрический ключ).

Эти ключи также обычно имеют своего рода беспроводную передачу данных с компьютерным интерфейсом, так что вы можете задокументировать, какой крутящий момент был приложен.Мы шутим, что они пищат, вибрируют и мигают огнями, так что все, чего не хватает, - это ваш старик, сидящий позади вас и говорящий: «Стой, глупый!»

Есть также производители, которые действительно хороши в производстве динамометрических ключей для микрометров, такие как Tekton и GearWrench, но обычно мы видим CDI (компания Snapon) или Proto Tools в нефтегазовой отрасли для ручных ключей.

СВЯЗАННЫЕ:

Смазка для болтов и момент затяжки, объяснение

Миф о доходности болтов

Шпильки с покрытием из ПТФЭ: работают ли они?

Зачем нужен динамометрический ключ

Крутящий момент - это крутящая сила.Мышца, которую вы прикладываете к верхней части банки с завинчивающейся крышкой, - это крутящий момент. И когда вы используете гаечный ключ для резьбового крепежа (такого как болт, гайка, винт или шпилька), вы прикладываете крутящий момент, чтобы либо затянуть, либо ослабить его. Но насколько туго туго? Некоторые типы крепежных деталей, многие из которых используются на различных механических устройствах, включая автомобили, требуют затяжки до определенной величины, чтобы компонент работал должным образом. Вот где пригодится динамометрический ключ. Какой динамометрический ключ самый лучший? Сказать нелегко.Самый простой способ ответить на этот вопрос - указать, что существует множество хороших вариантов (несколько предложений см. В списке в конце этой статьи), поэтому важно, чтобы вы знали, что делает динамометрический ключ и что вам нужно знать, чтобы найти лучший динамометрический ключ для вас.

Как работает динамометрический ключ?


Разница между обычным ключом и динамометрическим ключом заключается в том, что последний показывает - с помощью электронного окошка, щелчка, иглы или датчика - точное значение силы, приложенной к его рукоятке.Важно, но малоизвестно, что многие крепежные детали требуют очень специфических требований к затяжке. Когда дело доходит до определенных гаек и болтов на автомобилях, догадываться, что они «достаточно тугие», почти никогда не бывает.

Зачем он мне?

Почему важно точно знать, какое усилие или крутящий момент прилагается? Если слишком ослабить, застежка может отстегнуться, что вызовет очевидную проблему. Если затянуть слишком сильно, застежка или застегиваемая часть могут быть повреждены или деформированы. Чрезмерно затянутые гайки проушин на колесе, например, могут привести к короблению тормозного ротора, менее эффективному торможению, преждевременному износу тормозов и значительным неудобствам из-за застревания проушин.Вы даже можете отломать шпильку колеса (резьбовую часть). С другой стороны, недостаточная затяжка этих гаек может привести к ослаблению крепления, падению и падению колеса. Вот почему в большинстве руководств по эксплуатации указаны крутящие моменты для гаек.

Getty Images

Если вы планируете провести какие-либо серьезные работы с двигателем или некоторыми основными компонентами трансмиссии, вам обязательно понадобится динамометрический ключ.Например, чрезмерная затяжка болтов головки блока цилиндров может легко привести к дорогостоящим повреждениям и катастрофической потере охлаждающей жидкости. Слишком затянутые болты выпускного коллектора могут привести к его растрескиванию. Характеристики крутящего момента настолько важны для надлежащего ремонта автомобиля, что большинство руководств по ремонту предоставляют их вместе с этапами ремонта, а затем также включают их в таблицы на последней странице с указанием местоположения, обозначения и индивидуальных характеристик крепежа. Сила крутящего момента может быть измерена в единицах метр-килограмм (мкг), ньютон-метр (Нм) и фунт-фут (фунт-фут).Если вы покупаете новый гаечный ключ, убедитесь, что он откалиброван с использованием тех же единиц измерения, что и в ваших процедурах ремонта, или имейте под рукой таблицу преобразования. Большинство автомобилей, продаваемых в США, имеют характеристики крутящего момента, выраженные в фунт-футах.

Как работает динамометрический ключ


Существуют приличные динамометрические ключи в различных ценовых категориях (40–140 долларов США) с размерами головок под торцевой ключ, ⅜, ½, ¾ и 1 дюйм. Меньшие по размеру обычно используются для таких вещей, как установка чувствительных переключателей температуры в хрупких литых корпусах.Более крупные используются для большого закручивания гаек шкива коленчатого вала или трансмиссии. Как и в случае с торцевыми ключами, вы можете выполнить большинство основных ремонтных работ с помощью гаечного ключа на ½ дюйма. (Именно такой размер мы используем в испытательном гараже Car and Driver для затяжки гаек.)

Getty Images

Типы динамометрических ключей

Существует четыре основных типа динамометрических ключей, каждый из которых имеет несколько различающиеся принципы работы: лучевой или отклоняющий, циферблатный, ручной и цифровой.Типы лучевых и циферблатных индикаторов используют простую механическую систему, которая подключается к стрелке, которая парит над шкалой крутящего момента, прикрепленной к ручке или циферблатному индикатору. Когда к изгибающейся рукоятке гаечного ключа прикладывается сила, шкала или циферблат показывает величину крутящего момента, эквивалентную отклонению рукоятки. Если вы покупаете световой или циферблатный индикатор, вам понадобится большой указатель или циферблат для работы в темных местах под капотом.

    Для некоторых гаек и болтов угадать, достаточно ли они затянуты, недостаточно.

    Ключи

    Clicker отличаются друг от друга и удивительно удобны в использовании. У них есть регулируемое кольцо вокруг основания ручки, которое позволяет вам установить точный крутящий момент, который вы хотите приложить к гайке или болту. Когда вы затягиваете крепеж до установленного крутящего момента, храповой механизм громко щелкает, чтобы предупредить вас о том, что установленный крутящий момент достигнут, и вам следует прекратить затяжку. Во время затяжки не нужно рассматривать трудно читаемые циферблаты. При ввинчивании и выкручивании ручки индикатор перемещается вверх и вниз по шкале, изменяя точку, в которой происходит щелчок, указывающий на крутящий момент.

    Цифровые динамометрические ключи - одни из самых дорогих и точных. В них используется электронный тензодатчик внутри ручки, чтобы послать сигнал на светодиодное окно. Минусы в том, что с ними нужно обращаться осторожно, и для них требуется аккумулятор.

    Для правильных измерений важно, чтобы гаечный ключ был откалиброван и сохранен на минимальном уровне, а также знать, проводятся ли измерения на сухих или смазанных крепежных изделиях.

    Какой динамометрический ключ самый лучший?

    Лучший динамометрический ключ для вас - тот, который соответствует вашим потребностям с точки зрения возможностей и цены.Динамометрические ключи существуют так давно, есть много качественных. Вам не нужны самые дорогие, и вам подойдут многие фирменные гаечные ключи. Вам действительно нужно решить, для какой работы он вам нужен, но в целом гаечный ключ на ½ дюйма сделает большую часть того, что вам нужно. Именно такой размер мы используем в гараже Car and Driver , чтобы закрутить колеса на наших тестовых автомобилях и устроить разного рода механический хаос. Вот несколько вещей, которые вам понадобятся от качественного динамометрического ключа:

    • Надежный рычаг для крутящего момента от 20 до 150 фунт-футов.
    • Удобная ручка для ситуаций, когда жир или масло делают вещи скользкими.
    • Сертификат точности ISO 6789 (плюс-минус 4 процента на срок до 25 000 циклов).
    • Защитный футляр, обеспечивающий долгий срок службы в условиях цеха с песком.
    • Для гаечных ключей с фиксатором, простая, быстрая и точная регулировка крутящего момента с помощью стопорного кольца.

      А теперь иди и начни затягивать!

      Затяните болты вправо с помощью этих высококачественных динамометрических ключей

      Динамометрический ключ для приводных микрометров на 1/2 дюйма

      амазонка.ком

      Шестеренчатый ключ Динамометрический ключ для приводного микрометра 1/2 дюйма

      amazon.com 129,99 долл. США

      $ 100.00 (23% скидка)

      Динамометрический ключ с крутящим моментом 1/2 дюйма, приводной микрометр промышленного бренда CDI

      Динамометрический ключ Craftsman с цифровым приводом 1/2 дюйма

      амазонка.ком

      Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

      Понимание того, почему зависимость длины влияет на использование динамометрического ключа - Блог

      Не все динамометрические ключи одинаковы. Выбирая динамометрический ключ или работая с ним, важно понимать функции инструмента, используемого для крепления.Найдите время, чтобы прочитать все предоставленные инструкции, чтобы полностью понять рабочие функции и рекомендации производителя.

      Конструкция некоторых гаечных ключей делает инструмент «зависимым от длины». Что это обозначает? Это означает, что фактический крутящий момент, прилагаемый к крепежу, изменяется при изменении положения руки на гаечном ключе (даже если гаечный ключ настроен заранее). Это происходит, если точка поворота гаечного механизма не совпадает с центром вращения крепежной детали или болта.

      Следовательно, если оператор держит динамометрический ключ «в зависимости от длины» на конце рукоятки, выходной крутящий момент может составлять 25 фунт-футов, приложенный к приложению крепления.Если оператор затем меняет положение рукоятки и удерживает гаечный ключ в среднем положении рукоятки, выходной крутящий момент может составлять 50 фут-фунтов, приложенных к приложению крепления.

      Что такое крутящий момент?
      Крутящий момент - это «вращающая» или «скручивающая» сила, которая отличается от напряжения, создаваемого прямым натяжением. Однако мы используем крутящий момент для создания напряжения.

      Как?
      Когда гайка и болт затягиваются, две пластины зажимаются вместе.Угол резьбы болта преобразует прилагаемую силу в натяжение (или растяжение) стержня болта. Величина напряжения, создаваемого в болте, имеет решающее значение.

      Почему?
      Правильно затянутый болт работает с оптимальной эффективностью и сопротивляется развинчиванию. Однако, если натяжение будет слишком низким, гайка может завибрировать или ослабнуть. Если натяжение будет слишком большим (перенапряжение), болт может сломаться. Каждый болт имеет правильный оптимальный крутящий момент / значение натяжения для каждого применения крепления.Эти цифры важно иметь в наличии, чтобы конечный продукт был безопасным, эффективным и экономичным.

      Как измеряется крутящий момент?
      Крутящий момент является результатом умножения значения прилагаемой силы на расстояние от точки приложения.

      Не все динамометрические ключи зависят от длины. Ключи щелевые, разрывные и другие типы гаечных ключей обычно зависят от длины. Однако есть несколько гаечных ключей, которые «не зависят от длины», как, например, гаечные ключи Mountz DM-Series.

      Самый качественный динамометрический ключ с кулачковым механизмом не зависит от длины. Эти точные динамометрические ключи имеют эксцентриковую конструкцию и предотвращают чрезмерную или недостаточную затяжку крепежной детали или болта. В качестве инструмента контроля качества кулачковый ключ Mountz позволяет любому пользователю с уверенностью обеспечивать нужный крутящий момент независимо от задачи и уровня квалификации оператора.

      Перед использованием динамометрического ключа убедитесь, что вы хорошо осведомлены о правильном функционировании инструмента и о том, как правильно им пользоваться.Простое поднятие гаечного ключа и затягивание крепежа до тех пор, пока он не станет надежным и надежным, может не дать качественного результата.

      Использование качественного динамометрического ключа делает мир безопаснее благодаря точности и точности. Контроль крутящего момента крайне важен для компаний, чтобы гарантировать неизменное качество, безопасность и надежность своей продукции. Отказ трехцентового крепежа, который не затянут должным образом, может привести к катастрофическим или скрытым отказам. Недостаточно затянутые крепежные детали могут расшататься, а чрезмерный крутящий момент может привести к срыву резьбовых крепежных элементов.

      Нужна помощь с приложением крепления, запросите встречу для демонстрации динамометрического инструмента у представителя Mountz.

      .

Автор: alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
